CX2310 - Crossovers BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Égaliseur graphique stéréo 2 voies
Caractéristiques techniques principales	2 canaux, 31 bandes d'égalisation par canal, réponse en fréquence de 20 Hz à 20 kHz
Alimentation électrique	Alimentation externe 100-240 V, 50/60 Hz
Dimensions approximatives	482 mm x 44 mm x 200 mm (19" x 1U)
Poids	1,5 kg
Compatibilités	Compatible avec les systèmes audio professionnels et les installations de sonorisation
Fonctions principales	Égalisation de fréquence, contrôle de niveau, filtres passe-haut et passe-bas
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Behringer
Sécurité	Utiliser dans un environnement sec, éviter les chocs électriques, respecter les normes de sécurité électrique
Informations générales utiles	Garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - CX2310 BEHRINGER

Comment connecter le BEHRINGER CX2310 à mon système audio ?

Utilisez des câbles XLR ou TRS pour relier les sorties de votre source audio aux entrées du CX2310, puis connectez les sorties du CX2310 à votre amplificateur ou système de haut-parleurs.

Que faire si le son est distordu lors de l'utilisation du CX2310 ?

Vérifiez les niveaux d'entrée et de sortie. Assurez-vous qu'ils ne dépassent pas la plage recommandée. Ajustez les contrôles de gain et de fréquence pour éviter la saturation.

Comment régler les filtres passe-bas et passe-haut sur le CX2310 ?

Utilisez les commandes de fréquence sur le panneau avant pour ajuster les filtres passe-bas et passe-haut selon vos besoins. Référez-vous au manuel pour les fréquences recommandées pour votre application.

Le CX2310 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise secteur fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et que l'interrupteur d'alimentation est activé.

Comment puis-je savoir si le CX2310 fonctionne correctement ?

Vérifiez les indicateurs LED sur le panneau avant. Ils doivent s'allumer lorsque l'appareil est alimenté. Testez les sorties avec un signal audio pour vous assurer qu'il n'y a pas de coupures ou de distorsions.

Est-ce que le BEHRINGER CX2310 est compatible avec tous les types de haut-parleurs ?

Oui, le CX2310 peut être utilisé avec la plupart des haut-parleurs actifs et passifs, tant que les impédances et les niveaux de puissance sont compatibles.

Comment effectuer une mise à jour du firmware sur le CX2310 ?

Le CX2310 ne nécessite pas de mises à jour de firmware, car il s'agit d'un appareil analogique. Assurez-vous simplement de maintenir le matériel propre et en bon état de fonctionnement.

Y a-t-il des précautions à prendre lors de l'utilisation du CX2310 ?

Évitez d'exposer l'appareil à des conditions humides ou à des températures extrêmes. Ne le placez pas près de sources de chaleur ou d'équipements générant des interférences électromagnétiques.

MODE D'EMPLOI CX2310 BEHRINGER

Notice d'utilisation

Version 1.0 Mars 2001

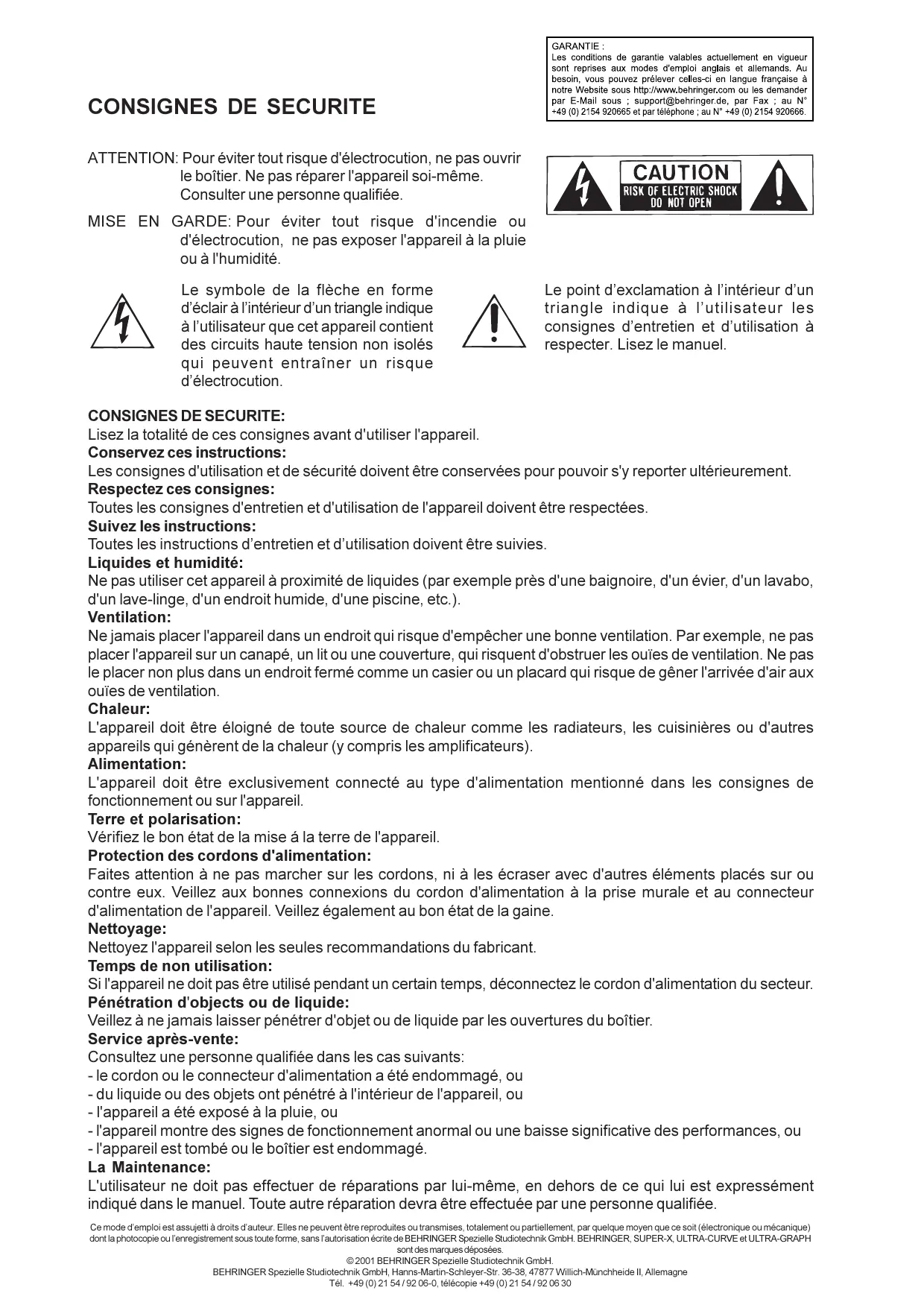

CONSIGNES DE SECURITE

GARANTIE:

Les conditions de garantie valables actuellément en vigueur sont reprise aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N° [phone] et par téléphone; au N° [phone].

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet apparéil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lizez le manuel.

CONSIGNES DE SECURITE:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservezces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent'être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet apparéil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de génér l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cusinières ou d'autres appareils qui générent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommendations du fabricant.

Temps de non utilisation:

Si I'appareil ne doit pas etre utilisependant un certain temps, deconnectez le cordon d'alimentation du secteur.

Pénetration d'objects ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants:

• le cordon ou le connecteur d'alimentation a ete endommagé, ou

• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou

• l'appareil a ete exposé à la pluie, ou

• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou

• l'appareil est tombé ou le boitier est endommagé.

La Maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuee par une personne qualifiée.

C

sort des marques déposées.

Tél. [phone] / 92 06-0, télécopie +49 (0) 21 54 / 92 06 30

1. INTRODUCTION

Merci de la confiance que vous nous avons montré en faisant l'acquisition du SUPER-X PRO CX2310 BEHRINGER. Il s'agit d'un contrôle actif de très grande qualité.

Lorsque I'on peut alimenter un système d'enceintes dont chacune ou chaque paire est chargée de diffuser seulement certaines fréquences du spectre sonore, il faut pouvoir définir et travailler les différentes bandes de fréquences. Pour ce faire, on a besoin d'un filtre actif qui partage le signal en plusieurs bandes de fréquences. Il faut faire la différence entre un filtre passif, qui intervient sur le trajet du signal entre les amplificateurs de puissance et les enceintes, et un filtre actif, qui lui est câblé avant les amplificateurs de puissance.

Pour une même pression sonore, les ondes basses fréquences possèdent une amplitude beaucoup plus grande que les ondes haute fréquences. Lorsqu'un même haut-parleur doit réproduire à la fois les graves et les aigus, apparaissent alors des distorsions d'intermodulation et, les fréquences les plus haute semblant mises en avant ou en retrait du fait des fréquences les plus basses.

C'est pourquoit, on ne pas attendre d'un unique haut-parleur qu'il reproduise l'ensemble des fréquences audibles avec la même intensité. En revanche, lorsqu'un haut-parleur ne doit reproduire qu'une partie limite du spectre sonore grâce à l'action d'un filtré situé en amont, il le fait alors de façon bien meilleure. Autrement dit, sa réponse en fréquences et ses caractéristiques de diffusion sont plus linéaires.

La présente notice d'utilisation est avant tout destinée à vous familiariser avec des notions spécifiques devant être connues pour pouvoir exploiter toutes les qualités de votre apparéil. ÀpRES l'avoir lue, archivez-la soigneusement pour pouvoir la consulter par la suite.

1.1 Avant de commencer

Le SUPER-X PRO CX2310 BEHRINGER a ete emballe avec le plus grand soin dans nos usines pour lui garantir un transport en toute securite. Cependant, si I'emballage yous parvient endommagé, verifiez que l'appareil ne presente aucun signe extérieur de degats.

En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre distributeur et la société de transport sans quoi vous perdriez tout droit à la garantie.

Assurez-vous que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au dessus d'un amplificateur de puissance ou autre source de chaleur pour lui éviter toute surchauffe.

Avant de relier le SUPER-X PRO à la tension secteur, vérifie soigneusement qu'il est régle sur la tension correcte!

La liaison à la tension secteur s'effectue par l'intémédiaire de l'embase IEC et du cordon d'alimentation fourni.
Ils satisfont aux normes de sécurité en vigueur.

Assurez-vous que tous vos apparèils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommendons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du cable d'alimentation que de l'appareil.

2. COMMANDES ET ConnEXIONS

Etant donné que le SUPER-X PRO possède de très nombreuses fonctions, nous avons signalé les potentiamétres actifs par des LED de rappel. Cet affichage vous aidera aussi à utiliser la machine dans un environnementASF. De plus, tous les commutateurs en face avant sont lumineux et vous indiquent ainsi les fonctions actives. Au dessus des commandes se trouvent deux bandes sérigraphiées nommées Mono 3 voies et StéRéo 2 voies. Les LED situées sous ces deux bandes vous indiquent quels sont les potentiamétres actifs dans chacun des deux modes de fonctionnement.

Sur le panneau arrêté, vous trouvez des sérigraphies concernant les différents modes de fonctionnement du filtré au dessus et au dessous des connecteurs. Vérifiez soigneusement que les connecteurs occupés et le mode de fonctionnementChoisi se correspondent bien, sans quoi vous pourriez endommager vos enceintes.

2.1 Configuration 2 voies stéreo avec signal subwoofer séparé

Commencez par selectionner le mode stereo 2 voies via le commutateur MODE du panneau arriere (commutateur enforcé). Sur la face avant, la LED STEREO au dessus de la touche LOW CUT du canal 2 est alors allumée.

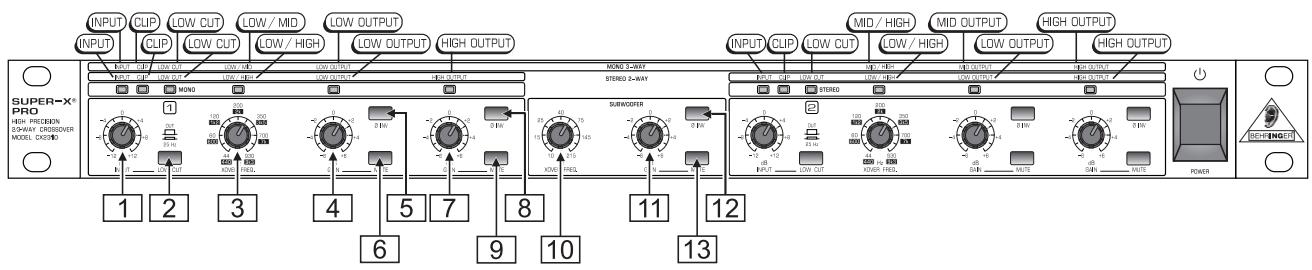

Fig. 2.1: Commandes actives de la face avant du SUPER-X PRO en mode stéreo 2 voies

Potentiometres INPUT. lIs déterminent I'amplification d'entree sur la plaque de réglage +/-12 dB.
2 Commutateurs LOW CUT. Ils activent les filtres passer-haut fixés à 25 Hz. Leur pente est de 12 dB/ octave. Ils permettent de protégger vos haut-parleurs de basses.
3 Potentiometres LOW/HIGH XOVER FREQ... Ils definissant la frquence de transition entre les bandes haute et basse.
Potentiometres LOW OUTPUT. lIs permectent de regler le niveau de sortie des bandes de frquences inférieures sur la plaque + / - 6 dB.
5 Commutateurs LOW PHASE INVERT. Via ces touches, on peut inverser la polarité de la sortie de chaque bande de fréquences basse.
6 Commutateurs LOW MUTE. Ils permettent d'eteindre chaque bande de fréquences basse.
7 Potentiometres HIGH OUTPUT. lIs permectent de regler le niveau de sortie des bandes de frquences supérieures sur la plaque + / - 6 dB.
8 Potentiometres HIGH PHASE INVERT. Via ces touches, on peut inverser la polarité de la sortie de chaque bande de fréquences haute.
9 Commutateurs HIGH MUTE. lIs permottent d'eteindre chaque bande de fréquences haute.
10 Potentiometre XOVER FREQ.. Ce potentiometre vous donne la possibilité de déterminer la fréquence de transition entre le signal des graves et le signal subwoofer (de 10 Hz à 235 Hz).
Potentiometre GAIN. Il regle le volume de sortie du signal subwoofer.
12 Commutateur PHASE INVERT. Il inverse la polarité du signal de sortie subwoofer.
13 Commutateur MUTE. Il permet de couper la sortie subwoofer.

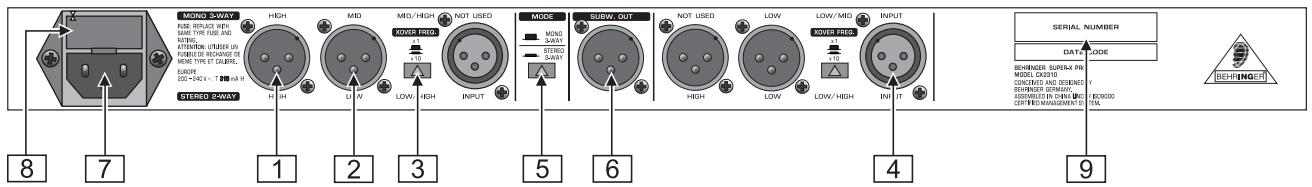

Fig. 2.2: Commandes et connecteurs actifs du panneau arrêté du SUPER-X PRO en mode stéréo 2 voies

1 Embases HIGH OUTPUT. Il s'agit des sorties en XLR symétriques du signal de la bande des hauteures fréquences.

2 Embases LOW OUTPUT. Ce sont les sorties en XLR symétriques du signal de la bande de fréquences basse.
3 Commuteurs XOVER FREQ.. Ils servent à modifier la plage de réglage des commandes LOW/HIGH XOVER FREQ. de la face avant. Ce domaine s'étend soit de 44 à 930 Hz, soit de 440 Hz à 9,3 kHz.
4 Embases INPUT. Il s'agit des entrées en XLR symétriques.
5 Commutateur MODE. En mode stéreo 2 voies, le commutateur doit être enforcé. Fiez-vous aux sérigraphies du panneau arrière.
Ne modifiez jamais la position des commutateurs MODE et XOVER FREQ. sans avoir aparavant eteint votre système de diffusion sans quoi les bruits de commutation pourraient l'endommager.
6 Embase SUBW. OUT. Il s'agit de la sortie en XLR symétrique destinée à alimenter un subwoofer mono.
7 EMBASE IEC. C'est l'embase d'alimentation du SUPER-X PRO. Un cordon d'alimentation est fourni.
8 PORTE FUSIBLE/SELECTEUR DE TENSION. Avant de relier l'appareil à la tension secteur, vérifie que le voltage correspond à celui de votre tension secteur. Au cas où vous série améné à replacer le fusible, voirlez absolument à utiliser un fusible de même type. L'embase du fusible possède deux positions différentes pour pouvoir désirir entre 230 V et 115 V. Si vous poulez utiliser l'appareil en 115 V (hors d'Europe), n'oubliez pas d'y installer un fusible de valeur supérieure.
9 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dument remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, replissez la carte de garantie en ligne sur le www.behringer.com.

2.2 Configuration 3 voies mono avec signal subwoofer séparé

Commencez par selectionner le mode mono 3 voies via le commutateur MODE du panneau arriere (commutateur relaché). Sur la face avant, la LED MONO au dessus du commutateur LOW CUT est alors allumée.

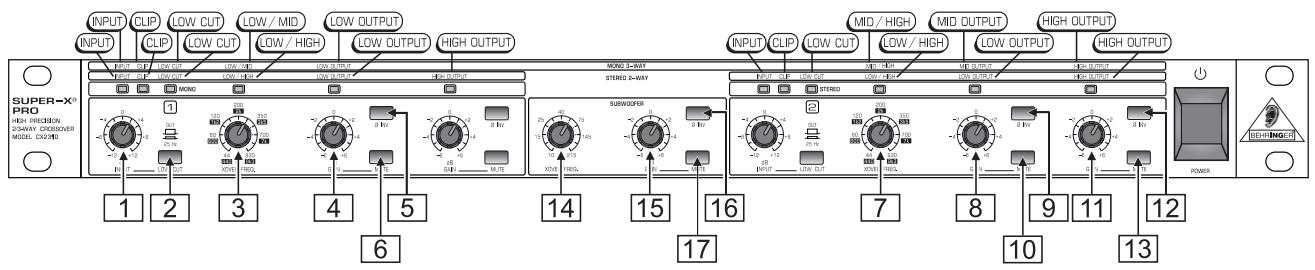

Fig. 2.3: Commandes actives de la face avant du SUPER-X PRO en mode mono 3 voies

Potentiometre INPUT. Il déterminé l'amplification d'entrée sur la plage de réglage +/-12 dB.
2 Commutateur LOW CUT. Il active le filtré passer-haut fixé à 25 Hz.
3 Potentiometre LOW/MID XOVER FREQ.. Il définit la fréquence de transition entre les bandes basse et médiane.
4 Potentiometre LOW OUTPUT. Il règle le niveau de sortie de la bande de fréquences inférieure sur la plage +/-6 dB.
5 Commutateur LOW PHASE INVERT. Via cette touche, on peut inverser la polarité de la sortie de la bande de fréquences basse.
6 Commutateur LOW MUTE. Il permet d'eteindre la bande de fréquences basse.
7 Potentiometre MID/HIGH XOVER FREQ.. Ce potentiometre vous donne la possibilité de déterminer la fréquence de transition entre les bandes de fréquences mediane et haute.
8 Potentiometre MID OUTPUT. Il permet de regler le niveau de sortie de la bande des mediums sur la plage +/-6 dB.
9 Commutateur MID PHASE INVERT. Il inverse la polarité de la sortie de la bande des Médium.
10 Commutateur MID MUTE. Il permet d'eteindre la bande des mediums.

Potentiometre HIGH OUTPUT. Il regle le niveau de sortie de la bande des aigus sur la plage + / - 6 dB.
12 Commutateur HIGH PHASE INVERT. Il inverse la polarité de la sortie de la bande des aigus.
13 Commutateur HIGH MUTE. Il permet d'eteindre la bande des haute fréquences.
Potentiometre XOVER FREQ.. Il vous donne la possibilité de déterminer la fréquence de transition entre la bande des basses fréquences et le signal subwoofer (de 10 Hz à 235 Hz).
15 Potentiometre GAIN. Il sert a regler le volume de sortie du signal subwoofer.
16 Commutateur PHASE INVERT. Il permet d'inverser la polarité du signal de la sortie subwoofer.
17 Commutateur MUTE. Il coupe le signal de la sortie subwoofer.

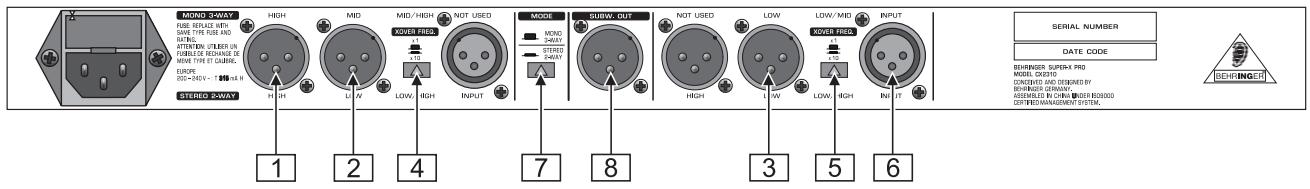

Fig. 2.4: Commandes et connexions actives du panneau arrêté du SUPER-X PRO en mode mono 3 voies

1 Embase HIGH OUTPUT.Sortie du signal de la bande des aigus.
2 Embase MID OUTPUT.Sortie du signal de la bande des mediums.
3 Embase LOW OUTPUT.Sortie du signal de la bande des basses.
4 Commutateur XOVER FREQ... Il sert à modifier la plage de réglage des commandes MID/HIGH XOVER FREQ. de la face avant. Ce domaine s'étend soit de 44 à 930 Hz, soit de 440 Hz à 9,3 kHz.
5 Commutateur XOVER FREQ.. Il permet de modifier la plage de réglage des commandes LOW/MID XOVER FREQ. de la face avant. Ce domaine s'étend soit de 44 à 930 Hz, soit de 440 Hz à 9,3 kHz.
6 Embase INPUT. Il s'agit du connecteur destiné à accueillir le signal d'entrée.
7 Commutateur MODE. En mode mono 3 voies, cette touche doit etre relachée.

Ne modifiez jamais la position des commutateurs MODE et XOVER FREQ. sans avoir aparavant et eaint Your système de diffusion, sans quoi les bruits de commutation pourraient l'endommager.
8 Embase SUBW. OUT. Il s'agit de la sortie en XLR symétrique destinée à alimenter un subwoofer mono.

3. APPLICATIONS

Pour configurer au besoinaire SUPER-X PRO, vous devez disposier de certaines informations. Pour désirsir correctement les fréquences de transition, il faut connaître la bande passante des enceintes utilisées, savoir dans qu'elle bande de fréquences la diffusion est linéaire et où sont les creux et les bosses de la réponse en fréquences des enceintes. De plus, les lieux possèdent des caractéristiques et un volume différents déterminants pour leur propriétés acoustiques et qui influencent la qualité du son diffusé. En effet, les résonances et les réflexions surtout concentrées sur certaines fréquences peuvent accentuer les irrégularités en fréquences de l'image sonore. Pour pouvoir cerner et compenser ces déséquilibles, il faut disposier des outils de mesure et de traitement adaptés.

3.1 Outils

Il faut tout d'abord un microphone de mesure possédant une bande passante aussi linéaire que possible (l'ECM8000 BEHRINGER par exemple), au moins sur la plage allant de 90Hz à 15kHz . Pour réaliser la mesure, placez le micro environ 5m devant les enceintes et à égale distance de chaque côte. Pour le réglage du niveau de chaque bande de fréquences et la détermination de la fréquence de transition, effectuez la mesure sur une seule enceinte à l'aide du microphone de mesure. Ensuite, envoyez le bruit rose issu d'un générateur de sons dans votre système de diffusion via votre table de mixage. Utilisez un analyseur de spectre

pour connaître la répartition de l'énergie sonore sur les différentes bandes de fréquences (dans la plupart des cas, il s'agit de bandes tiers d'octave). L'ULTRA-CURVE PRO DSP8024 BEHRINGER est parfait pour réaliser ce genre de travail puisqu'il regroupe les fonction de générateur, analyseur et égaliseur.

BEHRINGER ne peut pas etre tenu pour responsable des dommages subis par des enceintes du fait d'une utilisation impropre du SUPER-X PRO.

3.2 Réglage des niveaux d'entrée et de sortie

Les deux entrées permettent une augmentation et une diminution du niveau du signal allant jusqu'à 12 dB. Normalement, les niveaux de sortie de votre table de mixage et les niveaux d'entrée des amplificateurs de puissance sont identiques. Autrement dit, le 0 dB de la console correspond au 0 dB de l'amplificateur de puissance. Dans ce cas, le SUPER-X PRO ne doit pas modifier le niveau des signaux et toutes ses commandes de réglage des niveaux d'entrée et de sortie doivent être en position 0 dB. Cependant, si vous utilisez une table de mixage dont le niveau de sortie correspond au standard semi-professionnel de -10 dBV et un amplificateur de puissance dont le niveau d'entrée correspond au standard professionnel de +4 dBu, vous devez amplifier le signal entre les deux de 12 dB. Dans ce cas, mettez le potentiemètre INPUT du SUPER-X PRO en position maximale, c'est à dire en butée droite. On peut aussi augmenter jusqu'à 6 dB le niveau de sortie des différentes bandes.

3.3 Résolution de problèmes

Le comportement en fréquences d'une enceinte est modifié dans chaque lieu du fait des résonances et des réflexions. Pour compenser ces déséquilres, il vous faut un égaliseur du type de l'ULTRA-CURVE PRO DSP8024 ou de l'ULTRA-GRAPH PRO GEQ3102. Veiliez tout spécialement aux fréquences autour de la fréquence de transition et comprendez les évventuels déséquilres avec un égaliseur.

Si les haut-parleurs des enceintes d'un système multivoie ne sont pas alignés verticalément, les spectateurs seront alors victimes de problèmes de déphasages et d'annulations de fréquences du fait des trajets de différentes longueurs parcours par lessons. En fonction des différents systèmes de diffusion (trompes, bass-reflex, etc.), certains problèmes de distance parcourue par lessons subsistant encore bien que les haut-parleurs soient tous parfaitement alignés. Dans ce cas, il faut appliquer une correction temporelle électronique (retard des bandes de fréquences de l'ordre de quelques milliseconds).

3.4 Réglage des fréquences de transition

Pour le réglage des fréquences de transition, commencez par consulter les spécifications données par le fabricant des vos enceintes. Choisissez les fréquences de transition en tenant compte des diagrammes de réponse en fréquences de vos baffles. La transition ne doit pas se faire sur une zone compétant des creux ou des bosses. Choisissez plutôt une zone aussi platte que possible de la réponse en fréquences.

3.5 Sortie SUBWOOFER

Pour permettre une reproduction puissant et profonde des graves, le SUPER-X PRO dispose d'une sortie mono supplémentaire pour subwoofer qui complete les configurations deux et trois voies. La dénomination du CX2310 pourrait donc être : filtre actif 2 voies stéreo + 1 voie mono ou filtre actif 4 voies mono. Le signal de la sortie subwoofer est mono en raison de la caractéristique de dispersion des fréquences basses. Le fait de rassembler l'ensemble des signaux graves pour n'en faire plus qu'un permet d'optimiser leur efficacité. En effet, par rapport à deux subwoofer séparés l'un de l'autre, deux subwooferrs rassemblés entraînent une augmentation de 3 dB de la pression sonore carve qu'ilis diffusent une seule et unique forme d'onde. Avec quatre subwoofer, le gain en pression sonore atteint même 6 dB. L'explication est la dispersion circulaire des fréquences les plus basses. Autrement dit, des subwoofer séparés les uns des autres se génent mutuellement carve que leurs ondes respectives se chevauchent (on peut facilement se représentier ce phénomène en observant les anneaux produits à la surface de l'eau lorsqu'on y lance séparationment deux pierres ou lorsqu'on en jette deux collées l'une à l'autre).

4. LIAISONS AUDIO

Le SUPER-X PRO CX2310 BEHRINGER dispose d'entrées et sorties à servo-symétrie électronique. Leur conception permet une réduction automatique des bruits indésirables pour les signaux symétriques, permettant ainsi une utilisation sans problème même aux niveaux les plus élevés. Les liaisons symétriques permettent aussi de supprimer efficacement les ronflements induits issus des alimentations d'autres appareils. La fonction servo elle aussi automatique reconnaît les liaisons asymétriques et modifie en interne le niveau nominal pour éliminer toute différence entre niveaux d'entrée et de sortie (correction de 6 dB).

Veillez à ce que la ou les personnes qui installent et utilisent votre apparéil soient toutes suffisamment compétentes. Pendant et après l'installation, vérifie que les personnes utilisant l' apparéil sont suffisamment en contact avec la terre de façon à éviter toute décharge electrostatique qui pourrait endommager votre SUPER-X PRO.

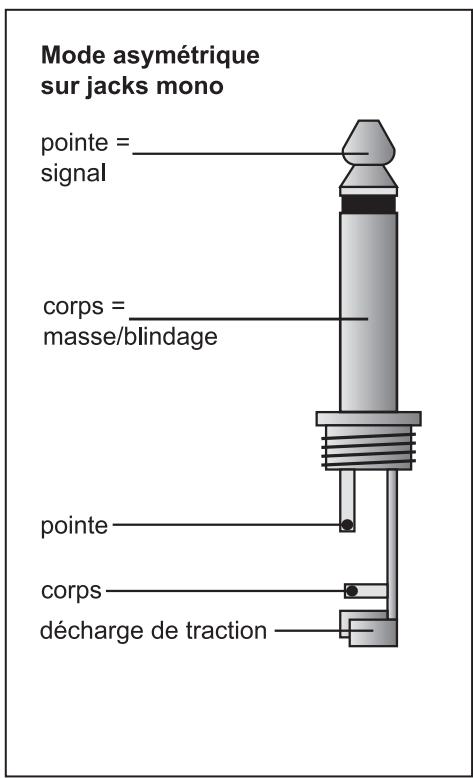

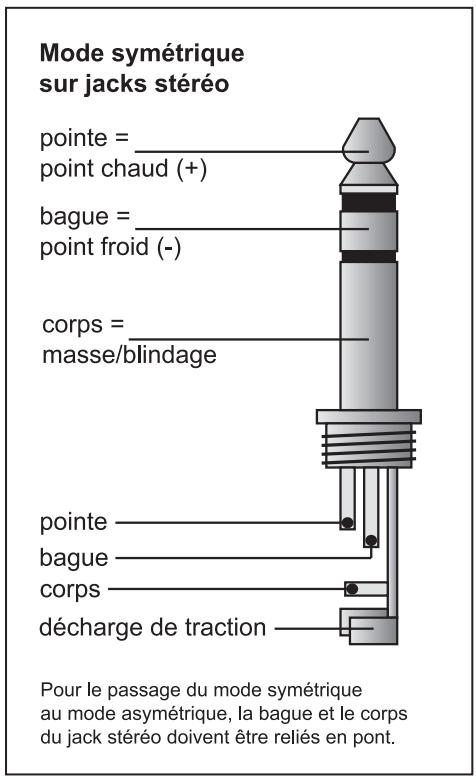

Abb. 4.1: Les différences types de connecteurs

5. CHARACTERISTIQUES TECHNIQUES

ENTREES

Connecteurs

XLR

Type

Servo-symétrie électronique, protection HF

Impedance

Symétrique >50 kOhm, asymétrique >25 kOhm

Niveau d'entrée max.

+22 dBu typique, symétrique ou asymétrique

CMRR

40 dB, typique >55 dB à 1 kHz

SORTIES

Connecteurs

XLR

Type

Servo-symétrie électronique, protection HF

Impedance

Symétrique 60 Ohm, asymétrique 30 Ohm

Niveau de sortie max.

+20 dBm symétrique/asymétrique

PERFORMANCES

Largeur de bande

De 20Hz à 20kHz, + 0 / - 0.5 dB

Bande passante

<5 Hz à >90 kHz, +0/-3 dB

Rapport signal/bruit

Ref.: +4 dBu, de 20 Hz à 20 kHz, non pondéré

Sortie Low

Modestereo:

Mode mono:

Sortie Mid

93 dB >93 dB

Sortie High

95 dB

88 dB

Plagedynamique

106 dB, non pondéré

Diaphonie

De High à Low:

<93 dB

De High à Mid:

<94 dB

FILTRE

Type de filtré

DeMild a Low:

< 95 dB

Fréquences mode mono

Low/High

44-930Hz

440

Low/Mid

44-930Hz

440 Hz - 9.3 kHz

Mid/High

440 Hz - 9.3 kHz

Fréquences mode stereo

x1 x10

Low/High

44-930Hz

440 Hz - 9.3 kHz

ALIMENTATION ELECTRIQUE

Tension secteur

USA/Canada

120V ,60Hz

U.K./Australie

240V ,50Hz

Consommation

Europe

230V ,50Hz

Fusible

Modèle général d'export.

100-120 V ~, 200-240 V ~, 50-60 Hz

<17W

Raccordement

UL

100-120 V ~: T 630 mA H

Europe

200-240 V ~: T 315 mA H

JP

90-110 V T 630 mA H

Embase IEC standard

DIMENSIONS/POIDS

Dimensions

134'' (44,5 mm) * 19" (482,6 mm) * 8½" (217 mm)

Poids

3 kg
