Type de produit	Baffle pour basse passif
Marque	BEHRINGER
Modèle	BB810
Haut-parleurs	8 x 10" BUGERA™ à membrane en papier
Moteur d'aigus	1" avec commutation à distance
Impédance nominale	4 ohms
Bande passante	38 Hz à 16 kHz
Puissance admissible (IEC 268.5)	2 400 W
Pression acoustique maximale	Supérieure à 90 dB (risque de lésions auditives)
Connecteurs d'entrée/liaison	2 connecteurs NEUTRIK® SPEAKON® (parallèle) + 1 jack 6,3 mm
Entrée Footswitch	Jack 6,3 mm pour activation du tweeter
Alimentation	Non applicable (enceinte passive)
Nettoyage	Chiffon sec uniquement
Précautions de sécurité	Éviter l'humidité, utiliser à volume raisonnable, ne pas exposer à des sources de chaleur
Réparabilité	Contacter un service agréé BEHRINGER
Garantie	Conditions selon le pays, enregistrement nécessaire sous 14 jours
Pays de fabrication	Allemagne

FOIRE AUX QUESTIONS - BB810 BEHRINGER

Comment brancher le BB810 à un ampli ?

Utilisez un câble haut-parleur neutrik SPEAKON ou jack 6,3 mm pour connecter la sortie ampli à l'entrée INPUT du BB810. Éteignez toujours l'ampli avant de brancher.

Puis-je utiliser le BB810 avec plusieurs amplis ?

Non, ne raccordez jamais deux amplis à un seul BB810. Cela risquerait d'endommager l'étage de puissance des amplis et les haut-parleurs.

Quelle est l'impédance du BB810 ?

L'impédance nominale du BB810 est de 4 ohms. Vérifiez que votre ampli supporte cette impédance.

Comment connecter un second baffle en parallèle ?

Utilisez la sortie LINK du premier BB810 pour relier le second baffle. Tous les connecteurs sont câblés en parallèle. L'impédance totale avec deux baffles identiques sera de 2 ohms.

À quoi sert l'entrée Footswitch ?

L'entrée jack 6,3 mm permet de connecter un pédalier (ex: FCB1010) pour activer ou désactiver à distance le tweeter du baffle, commutant entre un son Hard Attack (tweeter actif) et Soft Attack (tweeter inactif).

Comment nettoyer le BB810 ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez jamais de liquides ou de produits abrasifs.

Quelle puissance maximale le BB810 peut-il supporter ?

La puissance admissible est de 2 400 W selon la norme IEC 268.5. Veillez à ne pas dépasser cette limite pour éviter d'endommager les haut-parleurs.

Puis-je bi-amplifier avec le BB810 ?

Oui, en utilisant un filtre actif comme celui du BASS V-AMP PRO. Séparez les fréquences graves et aiguës vers différents baffles. Le BB810 peut être utilisé pour les graves ou les médiums/aigus selon la configuration.

Comment régler le tweeter ?

Le tweeter se règle à distance via un footswitch connecté à l'entrée dédiée. Il n'y a pas de réglage manuel sur le baffle. L'activation du tweeter donne un son plus dur et direct (Hard Attack).

Quelle est la garantie du BB810 ?

Les conditions de garantie sont celles en vigueur chez BEHRINGER. Pour en bénéficier, vous devez retourner la carte de garantie remplie ou enregistrer le produit en ligne sur www.behringer.com dans les 14 jours suivant l'achat.

MODE D'EMPLOI BB810 BEHRINGER

Manuel d'utilisation

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Avant de placer vos enceintes, contrôlez systématiquement que le sol est réellement ferme. Un sol qui vire facilement est trop incertain pour pouvoir y monter les enceintes. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 10) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

11) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit, si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 12) Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

THIS EQUIPMENT IS CAPABLE OF DELIVERING SOUND PRESSURE LEVELS IN EXCESS OF 90 dB, WHICH MAY CAUSE PERMANENT HEARING DAMAGE.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

TOUS DROITS RESERVES.

47877 Willich-Münchheide II, Allemagne.

Tel. [phone], Fax [phone]

GARANTIE :

Les conditions de garantie actuellement en vigueur sont contenues dans les modes d'emploi anglais et allemand. Au besoin, vous pouvez les télécharger en français sur notre site http://www.behringer.com ou les demander par téléphone au [phone].

1. Introduction

Félicitations et merci de la confiance que vous nous avez prouvée en achetant l'ULTRABASS BB810 BEHRINGER. Ce incroyable baffle pour basse à haut-parleurs BUGERATM à membrane en papier spécial est connu spécialement pour la restitution des graves et infra-graves à des puissances extrêmes. Il délivre des sons de basse classiques gorgés de graves généreux et de médiums clairs.

Les bassistes à la recherche du son chaud et direct des haut-parleurs à membrane en papier apprécieront la grande qualité et la fabrication particulièrement soignée de ce baffle atteignant des puissances extrêmes. Tous ces avantages font de l'ULTRABASS BB810 un compagnon de grande valeur aussi à l'aise sur-scène qu'en studio ou en répétition.

1.1 Livraison

Les BB810 ont été emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'ils ne présentent aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS l'ULTRABASS BB810 mais informez-en votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Utilisez toujours l'emballage d'origine afin de protéger au moins votre matériel pour son stockage ou son expédition. Ne laissez jamais d'enfant sans surveillance manipuler l'appareil ou son emballage. Si vous jetez l'emballage, pensez à respecter l'environnement.

1.2 Mise en service

Utilisez le jack INPUT de l'ULTRABASS BB810 pour brancher le câble haut-parleur.

Eteignez toujours l'ampli avant de cabler l'ULTRABASS BB810.

1.3 Garantie

Prenez le temps de nous retourner la carte de garantie d'achat remplie dans les 14 jours suivant la date d'achat ou d'enregistrer votre produit en ligne sur le site www.behringer.com sans quoi vous perdrez tout droit aux prestations de garantie. Vous trouvez le numéro de série sur le panneau arrière.

Attention!

L'ULTRABASS BB810 peut générer des volumes sonores extrêmes. Sachez qu'un fort niveau de pression acoustique fatigue rapidement l'ouie et peut même l'endommager de façon irrémédiable. Veillez donc à travailler à des puissances raisonnables.

2. Commandes et connexions

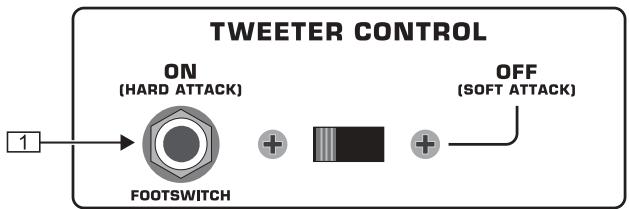

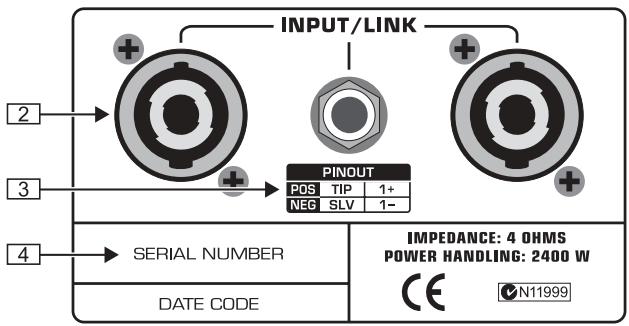

Fig. 2.1 : Commandes et connexions

1 Cette embase jack 6,3 mm est destinée à la connexion d'un pédalier, tel que le MIDI FOOT CONTROLLER FCB1010 BEHRINGER, grâce auquel vous pourrez activer ou désactiver à distance le tweeter du baffle. Lorsque le tweeter est actif, le son du baffle se fait plus dur et plus direct (Hard Attack). Lorsque le tweeter est inactif, l'ensemble du spectre sonore est pris en charge par les woofers (Soft Attack). La section INPUT/LINK des baffles de la série ULTRABASS possède une entrée jack 6,3 mm ainsi que deux connecteurs HP professionnels compatibles NEUTRIK® SPEAKON®. Tous les connecteurs sont câblés en parallèle, autrement dit ils possèdent tous trois les mêmes fonctions. Ainsi, vous pouvez ajouter un second baffle à votre système via le connecteur Link sans devoir modifier quoi que ce soit sur l'ampli. Lorsque vous reliez un ou plusieurs baffles à la sortie Link, l'impédance globale diminue de moitié avec deux baffles identiques, d'un tiers avec trois baffles identiques, etc. L'impédance globale des baffles ne doit pas être inférieure à l'impédance minimum supportée par votre ampli afin d'éviter toute surcharge pouvant l'endommager. Tant que le baffle possède une impédance supérieure à l'impédance minimale supportée par l'ampli, ce dernier ne court aucun risque mais ne sera pas en mesure de délivrer toute sa puissance. L'idéal est donc que le baffle et l'ampli aient la même impédance. A ce sujet, lisez absolument le chapitre 4. « INSTALLATION » Attention! Ne raccordez jamais deux amplis à un BB810 sans quoi vous risquez d'endommager l'étage de puissance des amplis ainsi que les haut-parleurs du baffle. 3 Ce tableau indique la polarité correcte des connecteurs : Pôle positif (POS) = pointe (TIP) du jack ou broche 1+ d'un connecteur HP professionnel. Pole négatif (NEG) = corps (SLV) du jack ou broche 1- d'un connecteur HP professionnel. A ce sujet, observez aussi les illustrations 4.1 et 4.2. 4 NUMERO DE SERIE. Prenez le temps de nous retourner la carte de garantie dûment remplie ou d'enregistrer votre produit en ligne sur le site www.behringer.com dans les 14 jours suivant la date d'achat sans quoi vous perdrez tout droit aux prestations de garantie.

3. Examples d'utilisation

Grâce à la polyvalence des connexions de votre baffle et aux possibilités de combinaison avec d'autres produits BEHRINGER, les applications possibles sont très nombreuses. Les illustrations suivantes en proposent quelques-unes.

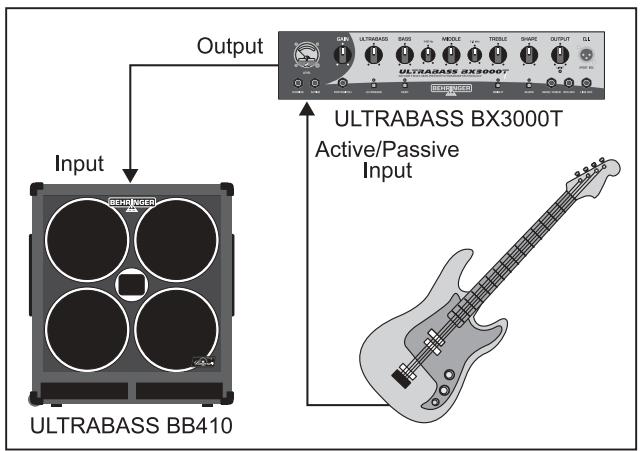

Fig. 3.1: Système mono avec l'ULTRABASS BX3000T

Cette illustration présente un système très simple constitué d'un baffle ULTRABASS et d'une tête d'ampli ULTRABASS BX3000T BEHRINGER. Ce système est particulièrement à l'aise en répétition et sur les petites scènes. Pour les gros événements live, il permet d'alimenter directement la console de la sono grâce à la sortie DI OUT de l'ampli. Bien que rapide à monter et démonter, il possède une puissance suffisante pour vous faire entendre.

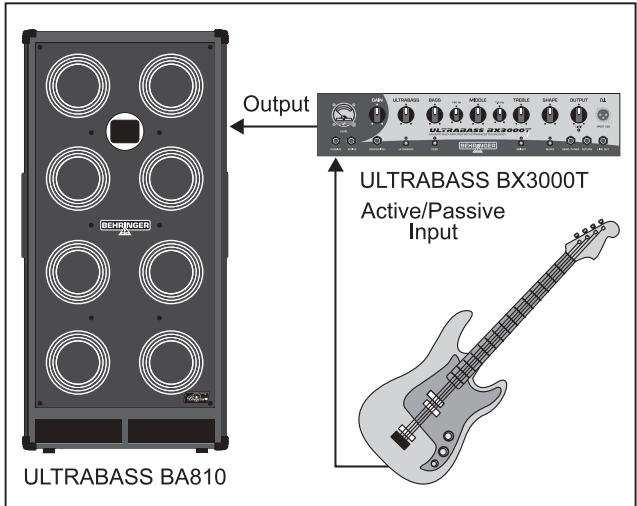

Fig. 3.3: Système avec un BB810 et une tête BX3000T

Il s'agit du système d'amplification le plus courant. Il utilise un baffle 8×10". Il est très simple mais particulièrement efficace. AVEC lui, aucun souci, vous serez entendu.

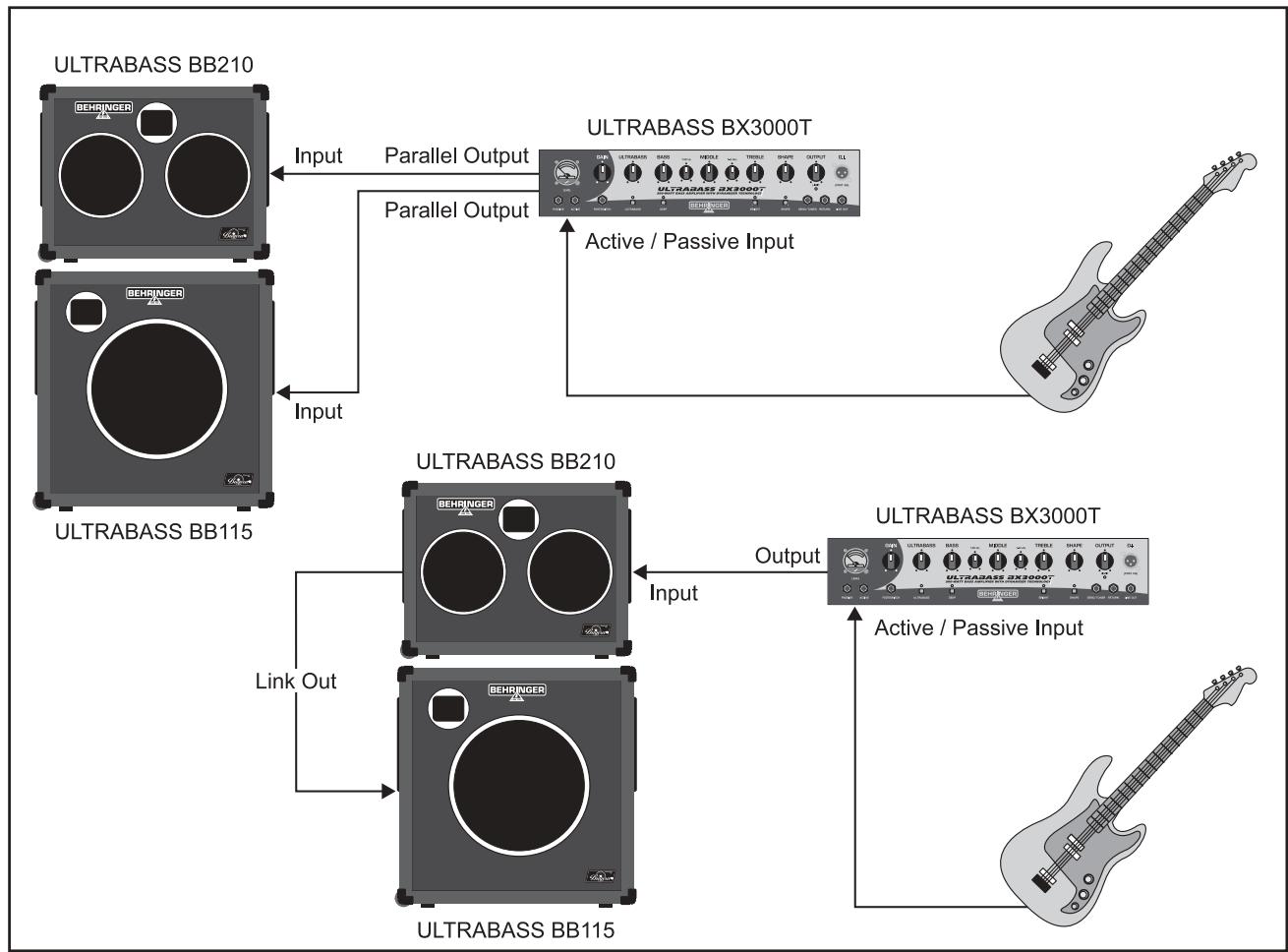

Fig. 3.2: Système mono élargi avec différentes solutions de câblage des baffles

Pour les concerts ou les répétitions en grande formation, nous recommandons ce système combinant deux modèles de baffle disposés en stack. Pour le câblage, soit on alimente chaque baffle

avec une sortie de l'ULTRABASS BX3000T, soit on relie qu'un baffle à l'ampli, le second baffle étant alors alimenté par une sortie Link du premier (voir aussi 2).

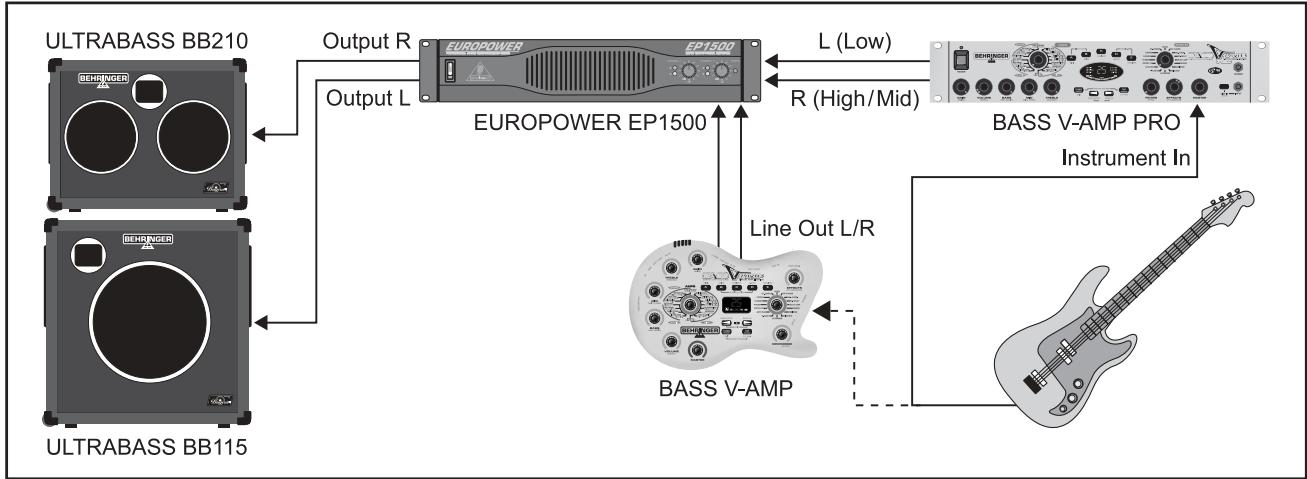

Fig. 3.4: Bi-amplification : les aigus et les graves sont délivrés séparément par les baffles

Les BASS V-AMP et BASS V-AMP PRO BEHRINGER vous permettent de réaliser un système bi amplifié. Les aigus et les graves sont alors répartis sur les différents baffles. Ainsi, au lieu que tous les baffles restituent l'ensemble du spectre audio, chacun d'eux est alloué à une plage de fréquences donnée. Sur l'illustration 3.4 par exemple, les graves sont délivrés par le baffle BB115 alors que les mediums et les aigus sont diffusés par le BB210. Pour que cela soit possible, un filtre actif intervenant avant l'étage de puissance doit scinder le signal en différentes plages de

fréquences selon la réponse de chaque baffle.

Nos BASS V-AMP et BASS V-AMP PRO possèdent un tel filtre actif. Il sépare les fréquences de sorte que les fréquences basses soient délivrées par la sortie gauche et les médiums/aigus par la sortie droite. Pour savoir comment régler le filtre actif (fonction X-OVER), consultez le chapitre 6.3 (Effets post-ampli) du manuel BASS V-AMP/BASS V-AMP PRO.

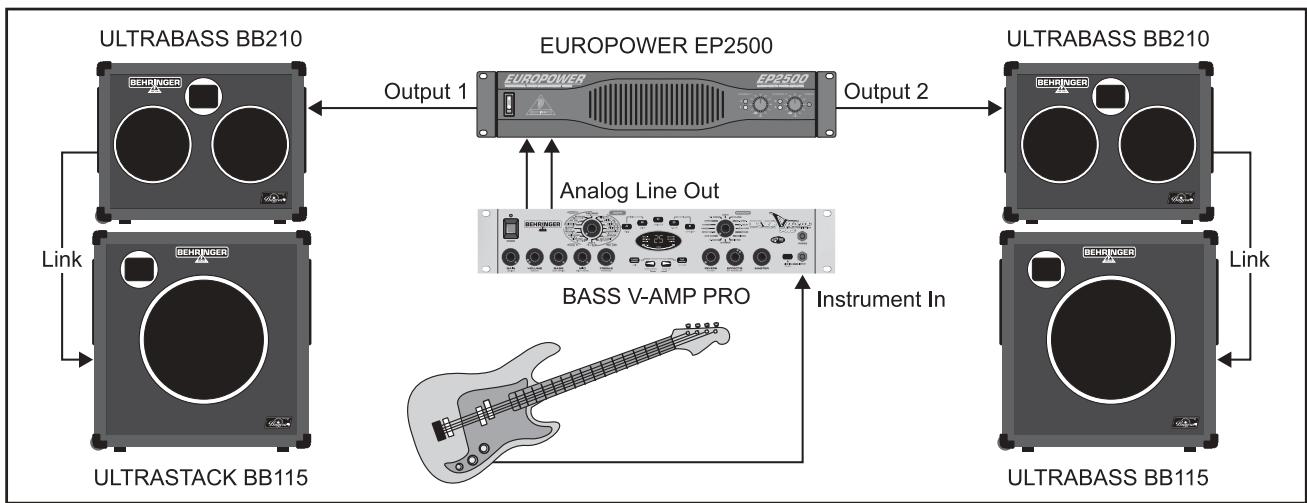

Fig. 3.5: Système stéreo étendu

Ce système stéreo est destiné à tous ceux qui recherchent un son stéreo dense. Complété par le BASS V-AMP ou le BASS V-AMP PRO, ce système restitue parfaitement les effets stéréo tels qu'un chorus ou un delay. Remarquez que l'effet stéréo ne sera réellement efficace que si vous disposez les baffles l'un à côté de l'autre. Comme ampli de puissance, nous vous recommandons notre EUROPOWER EP2500. Bénéficiant d'une puissance de 2 x 1200 watts et de réserves largement suffisantes, il fera réellement du bruit.

Ce système répond à tous vos besoins ! Il s'agit d'une extension du système de l'illustration 3.4. Sur la figure 3.5, l'ampli n'alimente plus deux baffles mais deux stacks constitués de baffles BB115 et BB210. On relie les deux baffles entre eux grâce à un câble Link. Ici aussi, nous vous recommendons de n'utiliser que des câbles et connecteurs professionnels pour baffle (compatibles NEUTRIK® SPEAKON®).

4.1 Câblage

Si vous combinez différents baffles, vous nevez rester vigilant à l'impédance totale résultat de la combinaison. Voici quelques précisions concernant le câblage : Note: "nevez" n'a pas été corrigé car la correction n'est pas certaine.

Câblage en série : les impédances des haut-parleurs utilisés s'additionnent. Ainsi, lorsque deux haut-parleurs de 4 ohms chacun sont reliés en série, l'impédance globale est de 8 ohms.

Câblage en parallèle : lorsque deux haut-parleurs d'impédances identiques sont reliés en parallèle, l'impédance globale correspond à la moitié de l'impédance d'un haut-parleur. De même, si vous câblez trois haut-parleurs de même impédance en parallèle, l'impédance générale correspond au tiers de l'impédance d'un haut-parleur, etc. Ainsi, on peut combiner deux systèmes de 8 ohms pour n'en faire qu'un de 4 ohms.

Pour câbler quatre haut-parleurs ou plus, vous pouvez utiliser le câblage en série/parallèle. Dans ce cas, avec quatre haut-parleurs de même impédance, l'impédance globale ne change pas.

Utilisez du câble haut-parleur aussi court et léger que possible afin d'éviter toute perte de puissance. Ne laissez pas courir de câbles haut-parleur à proximité de liaisons audio de niveau ligne.

Les figures et tableaux suivants illustrent les différentes méthodes de câblage des haut-parleurs.

Méthodes de câblage des haut-parleurs Câblage en parallèle

Câblage en série

câblage en série/parallèle Fig. 4.1: Les différentes méthodes de câblage

Tab. 4.1 : Différentes combinaisons et leur impédance globale

Haut-parleurs	2x	2x	2x	4x	4x	4x
L'impédance d'un haut-parleur (Ω)	4	8	16	4	8	16
L'impédance totale résultat du câblage en parallèle (Ω)	2	4	8	1	2	4
L'impédance totale résultat du câblage en série (Ω)	8	16	32	16	32	64
L'impédance totale résultat du câblage en série/parallèle (Ω)	-	-	-	4	8	16

Remarque : les sorties Link des baffles BA Series et BB Series établissent un câblage en parallèle.

4.2 Liaisons audio

Connecteur pour baffle (compatibles NEUTRIK® SPEAKON®)

Fig. 4.2: Connecteur pour baffle professionnel

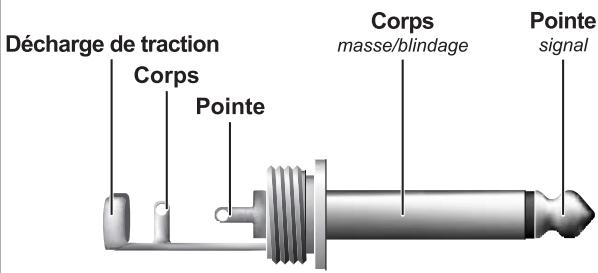

Fonctionnement asymétrique avec jack mono 6,3 mm Fig. 4.3: Jack mono 6,3 mm

Haut-parleurs

HP basse à haut rendement

Pression acoustique

Impedance

Bande passante

Puissance (IEC 268.5)

Moteur d'aigus

8 x 10" BUGERA™

Membrane en papier

4 ohms

De 38 Hz à 16 kHz

2.400 W

Moteur 1"

Connecteurs BAFFLE

Input/Link

2 connecteurs professionnels pour baffle compatibles NEUTRIK

SPEAKON® (câblés en parallèle) plus une embase jack 6,3 mm

Dimensions/poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'à ce que les caractéristiques et la configuration physique des produits peuvent différer des specifications et illustrations représentées dans ce manuel.
