Type de produit	Enceinte de basse (baffle) passive
Marque	BEHRINGER
Modèle	BB210 (ULTRABASS série)
Configuration des haut-parleurs	2 x 10" BUGERA™ à membrane en papier
Moteur d'aigus (tweeter)	1" avec possibilité d'activation/désactivation à distance via embase jack 6,3 mm
Puissance admissible (IEC 268.5)	600 W
Impédance nominale	8 ohms
Bande passante	40 Hz à 16 kHz
Pression acoustique (1 W / 1 m)	97 dB
Connecteurs d'entrée/sortie	2 connecteurs Speakon compatibles NEUTRIK® (câblés en parallèle) + 1 embase jack 6,3 mm
Utilisation recommandée	Scène, studio, répétition ; système mono, stéréo ou bi-amplifié
Mise en garde sonore	Peut délivrer des niveaux de pression acoustique > 90 dB ; risque de lésions auditives irréversibles
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de liquide
Sécurité	Ne pas utiliser près de l'eau ; installer sur surface stable ; ne pas exposer à des sources de chaleur
Garantie	Enregistrer le produit en ligne dans les 14 jours sur www.behringer.com
Pays d'origine	Allemagne (siège social)
Dimensions approximatives (L x H x P)	Environ 50 x 50 x 40 cm
Poids approximatif	Environ 20 kg
Pièces détachées / réparabilité	Faire appel à un personnel qualifié ; haut-parleurs et tweeter remplaçables
Accessoires inclus	Carte de garantie ; manuel d'utilisation

FOIRE AUX QUESTIONS - BB210 BEHRINGER

Comment connecter plusieurs enceintes BB210 ?

Utilisez les connecteurs Speakon ou jack en parallèle. Branchez la sortie LINK du premier BB210 sur l'entrée du second. L'impédance totale diminue : avec deux enceintes identiques (8 ohms chacune), l'impédance passe à 4 ohms. Assurez-vous que votre ampli supporte cette impédance.

Puis-je désactiver le tweeter ?

Oui, branchez un pédalier (ex: FCB1010) sur l'embase jack 6,3 mm dédiée. Vous pouvez ainsi activer/désactiver le tweeter à distance pour passer d'un son plus dur (Hard Attack) à un son plus doux (Soft Attack).

Quelle est l'impédance minimale de charge pour mon ampli ?

L'impédance totale des enceintes branchées en parallèle ne doit pas être inférieure à l'impédance minimale supportée par votre ampli. Par exemple, deux BB210 (8 ohms chacune) donnent 4 ohms ; vérifiez que votre ampli accepte 4 ohms ou plus.

Puis-je utiliser un seul ampli pour deux enceintes ?

Oui, reliez les enceintes via les sorties LINK en parallèle. Vous pouvez aussi utiliser deux sorties séparées de l'ampli si celui-ci possède deux canaux. Ne connectez jamais deux amplis différents sur la même enceinte.

Comment réaliser un système bi-amplifié ?

Utilisez un BASS V-AMP ou BASS V-AMP PRO avec un filtre actif (X-OVER). La sortie gauche délivre les graves (pour un baffle BB115 par exemple) et la sortie droite les médiums/aigus (pour le BB210). Consultez le manuel du V-AMP pour régler le crossover.

Quel type de câble utiliser pour les haut-parleurs ?

Utilisez des câbles pour haut-parleurs aussi courts et épais que possible (ex: section 2,5 mm² ou plus). Évitez de les faire courir à proximité de câbles audio de niveau ligne. Les connecteurs recommandés sont les Speakon NEUTRIK® ou les jacks 6,3 mm.

Que faire si l'emballage est endommagé à la réception ?

N'inspectez pas le produit et ne le renvoyez pas à BEHRINGER. Informez immédiatement votre revendeur et la société de transport. Conservez l'emballage d'origine pour toute réclamation.

Comment nettoyer mon BB210 ?

Utilisez un chiffon sec et non pelucheux. Ne jamais utiliser de liquide ou de produit nettoyant, car ils pourraient pénétrer à l'intérieur du boîtier et endommager les composants.

Puis-je utiliser le BB210 en position horizontale ?

Oui, mais assurez-vous que la surface est stable et que l'enceinte ne risque pas de basculer. Pour un son optimal, placez-la à hauteur d'oreille ou légèrement inclinée vers le musicien.

Où trouver le numéro de série ?

Le numéro de série se trouve sur le panneau arrière de l'enceinte, près des connecteurs. Il est nécessaire pour enregistrer la garantie en ligne sur www.behringer.com dans les 14 jours suivant l'achat.

MODE D'EMPLOI BB210 BEHRINGER

Manuel d'utilisation

1) Lisez ces consignes. 2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d'utilisation. 5) N'utilisez jamais l'appareil à proximité d'un liquide. 6) Nettoyez l'appareil avec un chiffon sec. 7) Avant de placer vos enceintes, contrôlez systématiquement que le sol est réellement ferme. Un sol qui vire facilement est trop incertain pour pouvoir y monter les enceintes. 8) Ne placez pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant. 10) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d'éventuelles blessures en cas de chute.

11) Les travaux d'entretien de l'appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire sauf si l'appareil est endommagé de quelque façon que ce soit, si un liquide ou un objet a pénétré à l'intérieur du châssis, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas correctement ou à la suite d'une chute. 12) Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.

THIS EQUIPMENT IS CAPABLE OF DELIVERING SOUND

PRESSURE LEVELS IN EXCESS OF 90 dB, WHICH

MAY CAUSE PERMANENT HEARING DAMAGE.

Caractéristiques techniques et apparence susceptibles d'être modifiées sans notification préalable. Contenu exact lors de l'impression. Les noms et logos respectifs des sociétés, institutions ou publications représentés ou cités ici sont des marques déposées de leurs propriétaires respectifs. Leur utilisation n'implique pas que BEHRINGER® possède des droits sur ces marques déposées ou qu'il existe une affiliation entre BEHRINGER® et les propriétaires de la marque déposée. BEHRINGER® décline toute responsabilité concernant l'exactitude et l'intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires BEHRINGER®. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER® par engagement ou représentation explicite ou implicite. Tous droits d'auteur réservés pour ce document. Toute reproduction ou transmission complète, partielle ou modifiée de ce document, quels qu'en soient le but, la forme et les moyens, est interdite sans la permission écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER® est une marque déposée.

TOUS DROITS RESERVES.

47877 Willich-Münchheide II, Allemagne.

Tel. [phone], Fax [phone]

GARANTIE

Les conditions de garantie actuellement en vigueur sont contenues dans les modes d'emploi anglais et allemand. Au besoin, vous pouvez les télécharger en français sur notre site http://www.behringer.com ou les demander par téléphone au [phone].

1. Introduction

Félicitations et merci de la confiance que vous nous avez prouvée en achetant l'ULTRABASS BB210 BEHRINGER. Ce incroyable baffle pour basse à haut-parleurs BUGERATM à membrane en papier spécial est connu spécialement pour la restitution des graves et infra-graves à des puissances extrêmes. Il délivre des sons de basse classiques gorgés de graves généreux et de médiums clairs.

Les bassistes à la recherche du son chaud et direct des haut-parleurs à membrane en papier apprécieront la grande qualité et la fabrication particulièrement soignée de ce baffle atteignant des puissances extrêmes. Tous ces avantages font de l'ULTRABASS BB210 un compagnon de grande valeur aussi à l'aise sur-scène qu'en studio ou en répétition.

1.1 Livraison

Les BB210 ont été emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez qu'ils ne présentent aucun signe extérieur de dégâts.

En cas de dommages, ne nous renvoyez PAS l'ULTRABASS BB210 mais informez-en votre revendeur et la société de transport sans quoi vous perdrez tout droit aux prestations de garantie. Utilisez toujours l'emballage d'origine afin de protéger au moins votre matériel pour son stockage ou son expédition. Ne laissez jamais d'enfant sans surveillance manipuler l'appareil ou son emballage. Si vous jetez l'emballage, pensez à respecter l'environnement.

1.2 Mise en service

Utilisez le jack INPUT de l'ULTRABASS BB210 pour brancher le câble haut-parleur.

Eteignez toujours l'ampli avant de cabler l'ULTRABASS BB210.

1.3 Garantie

Prenez le temps de nous retourner la carte de garantie d'achat remplie dans les 14 jours suivant la date d'achat ou d'enregistrer votre produit en ligne sur le site www.behringer.com sans quoi vous perdrez tout droit aux prestations de garantie. Vous trouverez le numéro de série sur le panneau arrière.

Attention!

L'ULTRABASS BB210 peut générer des volumes sonores extrêmes. Sachez qu'un fort niveau de pression acoustique fatigue rapidement l'ouie et peut même l'endommager de façon irrémédiable. Veillez donc à travailler à des puissances raisonnables.

2. Commandes et connexions

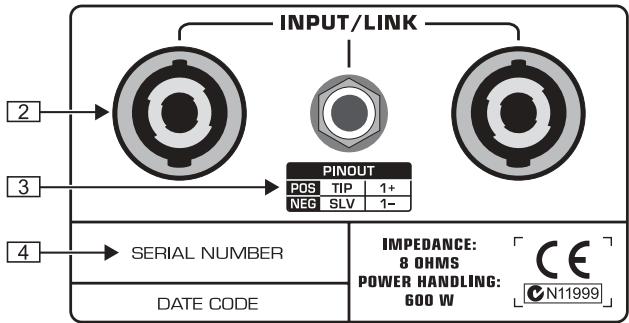

Fig. 2.1 : Commandes et connexions

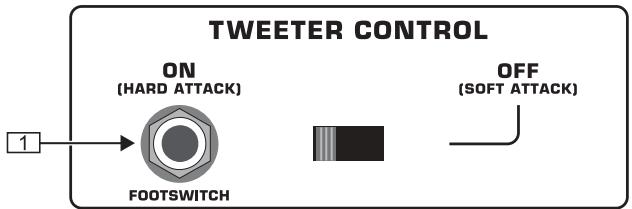

Cette embase jack 6,3 mm est destinée à la connexion d'un pédalier, tel que le MIDI FOOT CONTROLLER FCB1010 BEHRINGER, grâce auquel vous pourrez activer ou désactiver à distance le tweeter du baffle. Lorsque le tweeter est actif, le son du baffle se fait plus dur et plus direct (Hard Attack). Lorsque le tweeter est inactif, l'ensemble du spectre sonore est pris en charge par les woofers (Soft Attack). La section INPUT/LINK des baffles de la série ULTRABASS possède une entrée jack 6,3 mm ainsi que deux connecteurs HP professionnels compatibles NEUTRIK® SPEAKON®. Tous les connecteurs sont câblés en parallèle, autrement dit ils possèdent tous trois les mêmes fonctions. Ainsi, vous pouvez ajouter un second baffle à votre système via le connecteur Link sans devoir modifier quoi que ce soit sur l'ampli. Lorsque vous reliez un ou plusieurs baffles à la sortie Link, l'impédance globale diminue de moitié avec deux baffles identiques, d'un tiers avec trois baffles identiques, etc. L'impédance globale des baffles ne doit pas être inférieure à l'impédance minimum supportée par votre ampli afin d'éviter toute surcharge pouvant l'endommager. Tant que le baffle possède une impédance supérieure à l'impédance minimale supportée par l'ampli, ce dernier ne court aucun risque mais ne sera pas en mesure de délivrer toute sa puissance. L'idéal est donc que le baffle et l'ampli aient la même impédance. A ce sujet, lisez absolument le chapitre 4. « INSTALLATION » Attention! Ne raccordez jamais deux amplis à un BB210 sans quoi vous risquez d'endommager l'étage de puissance des amplis ainsi que les haut-parleurs du baffle. Ce tableau indique la polarité correcte des connecteurs : Pôle positif (POS) = pointe (TIP) du jack ou broche 1+ d'un connecteur HP professionnel.

Pôle négatif (NEG) = corps (SLV) du jack ou broche 1- d'un connecteur HP professionnel.

A ce sujet, observez aussi les illustrations 4.1 et 4.2. 4 NUMERO DE SERIE. Prenez le temps de nous retourner la carte de garantie de l'appareil remplie ou d'enregistrer votre produit en ligne sur le site www. behringer. com dans les 14 jours suivant la date d'achat, sans quoi vous perdrez tout droit aux prestations de garantie.

3. Examples d'utilisation

Grâce à la polyvalence des connexions de votre baffle et aux possibilités de combinaison avec d'autres produits BEHRINGER, les applications possibles sont très nombreuses. Les illustrations suivantes en proposent quelques-unes.

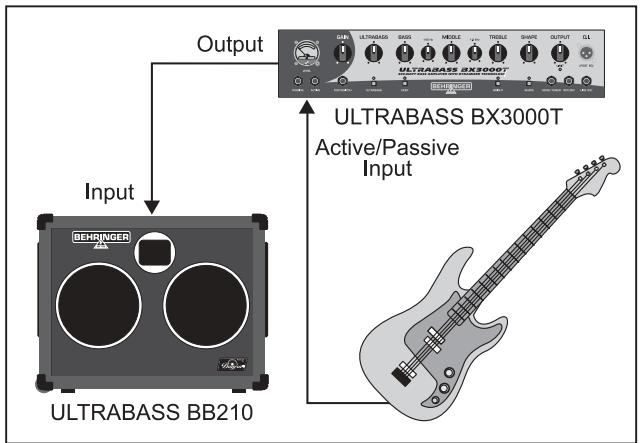

Fig. 3.1: Système mono avec l'ULTRABASS BX3000T

Cette illustration présente un système très simple constitué d'un baffle ULTRABASS et d'une tête d'ampli ULTRABASS BX3000T BEHRINGER. Ce système est particulièrement à l'aise en répétition et sur les petites scènes. Pour les gros événements live, il permet d'alimenter directement la console de la sono grâce à la sortie DI OUT de l'ampli. Bien que rapide à monter et démonter, il possède une puissance suffisante pour vous faire entendre.

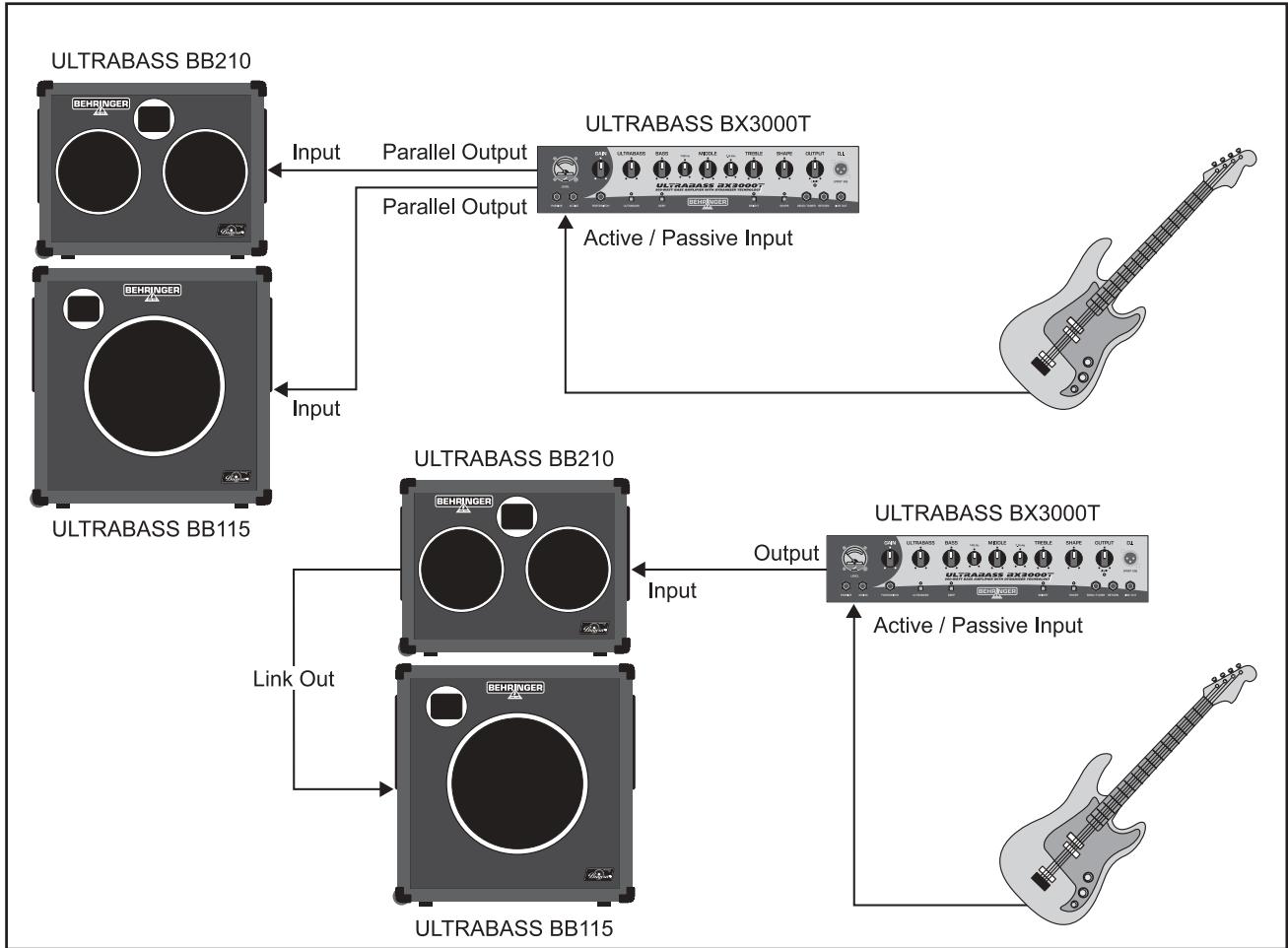

Fig. 3.2: Système mono élargi avec différentes solutions de câblage des baffles

Pour les concerts ou les répétitions en grande formation, nous recommandons ce système combinant deux modèles de baffle disposés en stack. Pour le câblage, soit on alimente chaque baffle

avec une sortie de l'ULTRABASS BX3000T, soit on relie qu'un baffle à l'ampli, le second baffle étant alors alimenté par une sortie Link du premier (voir aussi 2).

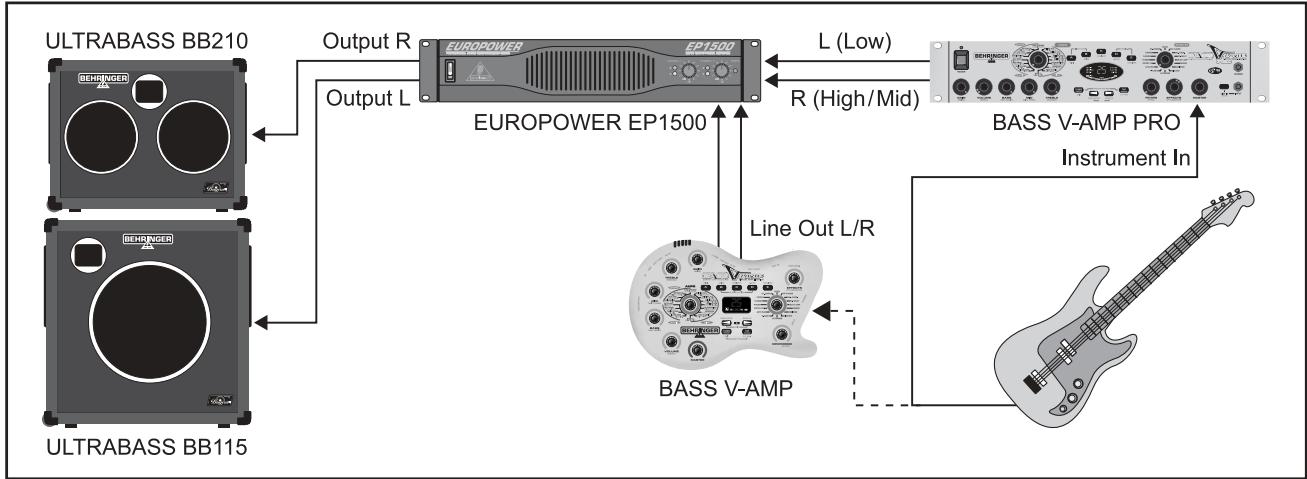

Fig. 3.3: Bi-amplification : les aigus et les graves sont délivrés séparément par les baffles

Les BASS V-AMP et BASS V-AMP PRO BEHRINGER vous permettent de réaliser un système bi amplifié. Les aigus et les graves sont alors répartis sur les différents baffles. Ainsi, au lieu que tous les baffles restituent l'ensemble du spectre audio, chacun d'eux est alloué à une plage de fréquences donnée. Sur l'illustration 3.3 par exemple, les graves sont délivrés par le baffle BB115 alors que les mediums et les aigus sont diffusés par le BB210. Pour que cela soit possible, un filtré actif intervenant avant l'étage de puissance doit scinder le signal en différentes plages de

fréquences selon la réponse de chaque baffle.

Nos BASS V-AMP et BASS V-AMP PRO possèdent un tel filtre actif. Il sépare les fréquences de sorte que les fréquences basses soient délivrées par la sortie gauche et les médiums/aigus par la sortie droite. Pour savoir comment régler le filtre actif (fonction X-OVER), consultez le chapitre 6.3 (Effets post-ampli) du manuel BASS V-AMP/BASS V-AMP PRO.

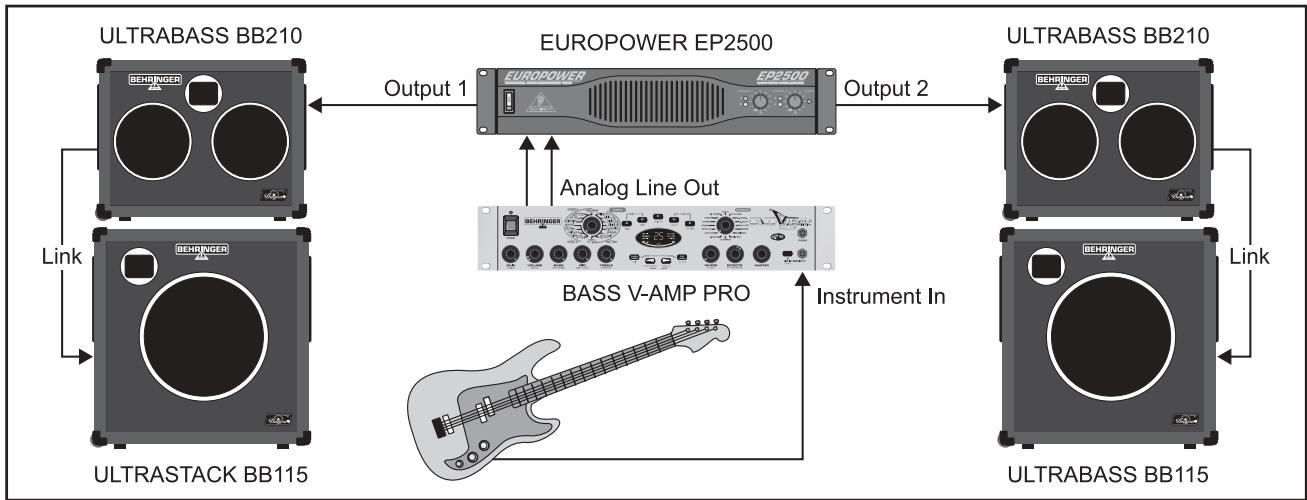

Fig. 3.4: Système stéreo étendu

Ce système stéreo est destiné à tous ceux qui recherchent un son stéreo dense. Complété par le BASS V-AMP ou le BASS V-AMP PRO, ce système restitue parfaitement les effets stéréo tels qu'un chorus ou un delay. Remarquez que l'effet stéréo ne sera réellement efficace que si vous disposez les baffles l'un à côté de l'autre. Comme ampli de puissance, nous vous recommandons notre EUROPOWER EP2500. Bénéficiant d'une puissance de 2 x 1200 watts et de réserves largement suffisantes, il fera réellement du bruit.

Ce système répond à tous vos besoins ! Il s'agit d'une extension du système de l'illustration 3.3. Sur la figure 3.4, l'ampli n'alimente plus deux baffles mais deux stacks constitués de baffles BB115 et BB210. On relie les deux baffles entre eux grâce à un câble Link. Ici aussi, nous vous recommendons de n'utiliser que des câbles et connecteurs professionnels pour baffle (compatibles NEUTRIK® SPEAKON®).

4.1 Câblage

Si vous combinez différents baffles, vous devez rester vigilant à l'impédance totale résultat de la combinaison. Voici quelques précisions concernant le câblage :

Câblage en série : les impédances des haut-parleurs utilisés s'additionnent. Ainsi, lorsque deux haut-parleurs de 4 ohms chacun sont reliés en série, l'impédance globale est de 8 ohms.

Câblage en parallèle : lorsque deux haut-parleurs d'impédances identiques sont reliés en parallèle, l'impédance globale correspond à la moitié de l'impédance d'un haut-parleur. De même, si vous câblez trois haut-parleurs de même impédance en parallèle, l'impédance générale correspond au tiers de l'impédance d'un haut-parleur, etc. Ainsi, on peut combiner deux systèmes de 8 ohms pour n'en faire qu'un de 4 ohms.

Pour câbler quatre haut-parleurs ou plus, vous pouvez utiliser le câblage en série/parallèle. Dans ce cas, avec quatre haut-parleurs de même impédance, l'impédance globale ne change pas.

Utilisez du câble haut-parleur aussi court et léger que possible afin d'éviter toute perte de puissance. Ne laissez pas courir de câbles haut-parleur à proximité de liaisons audio de niveau ligne.

Les figures et tableaux suivants illustrent les différentes méthodes de câblage des haut-parleurs.

Méthodes de câblage des haut-parleurs Câblage en parallèle

Câblage en série

câblage en série/parallèle Fig. 4.1: Les différentes méthodes de câblage

Tab. 4.1 : Différentes combinaisons et leur impédance globale

Haut-parleurs	2x	2x	2x	4x	4x	4x
L'impédance d'un haut-parleur (Ω)	4	8	16	4	8	16
L'impédance totale résultat du câblage en parallèle (Ω)	2	4	8	1	2	4
L'impédance totale résultat du câblage en série (Ω)	8	16	32	16	32	64
L'impédance totale résultat du câblage en série/parallèle (Ω)	-	-	-	4	8	16

Remarque : les sorties Link des baffles BA Series et BB Series établissent un câblage en parallèle.

4.2 Liaisons audio

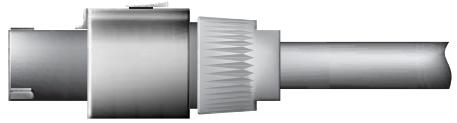

Connecteur pour baffle (compatibles NEUTRIK® SPEAKON®)

Fig. 4.2: Connecteur pour baffle professionnel

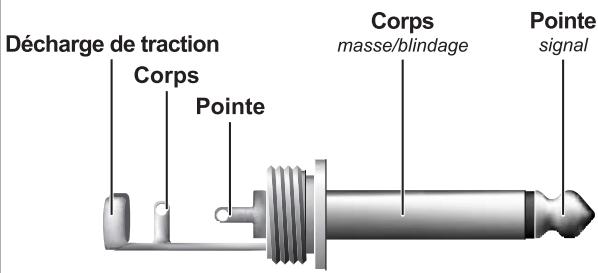

Fonctionnement asymétrique avec jack mono 6,3 mm Fig. 4.3: Jack mono 6,3 mm

Haut-parleurs

HP basse à haut rendement

Pression acoustique

Impedance

Bande passante

Puissance (IEC 268.5)

Moteur d'aigus

2 x 10" BUGERA™

Membrane en papier

8 ohms

De 40 Hz à 16 kHz

600 W

Moteur 1"

Connecteurs BAFFLE

Input/Link

2 connecteurs professionnels pour baffle compatibles NEUTRIK®

SPEAKON® (câblés en parallèle) plus une embase jack 6,3 mm

Dimensions/poids

La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est jusqu'où les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.
