MODE D'EMPLOI MX1604A BEHRINGER

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité. Le symbole de la flèche en forme d’éclair à l’intérieur d’un triangle indique à l’utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d’électrocution.

Le point d’exclamation à l’intérieur d’un triangle indique à l’utilisateur les consignes d’entretien et d’utilisation à respecter. Lisez le manuel.

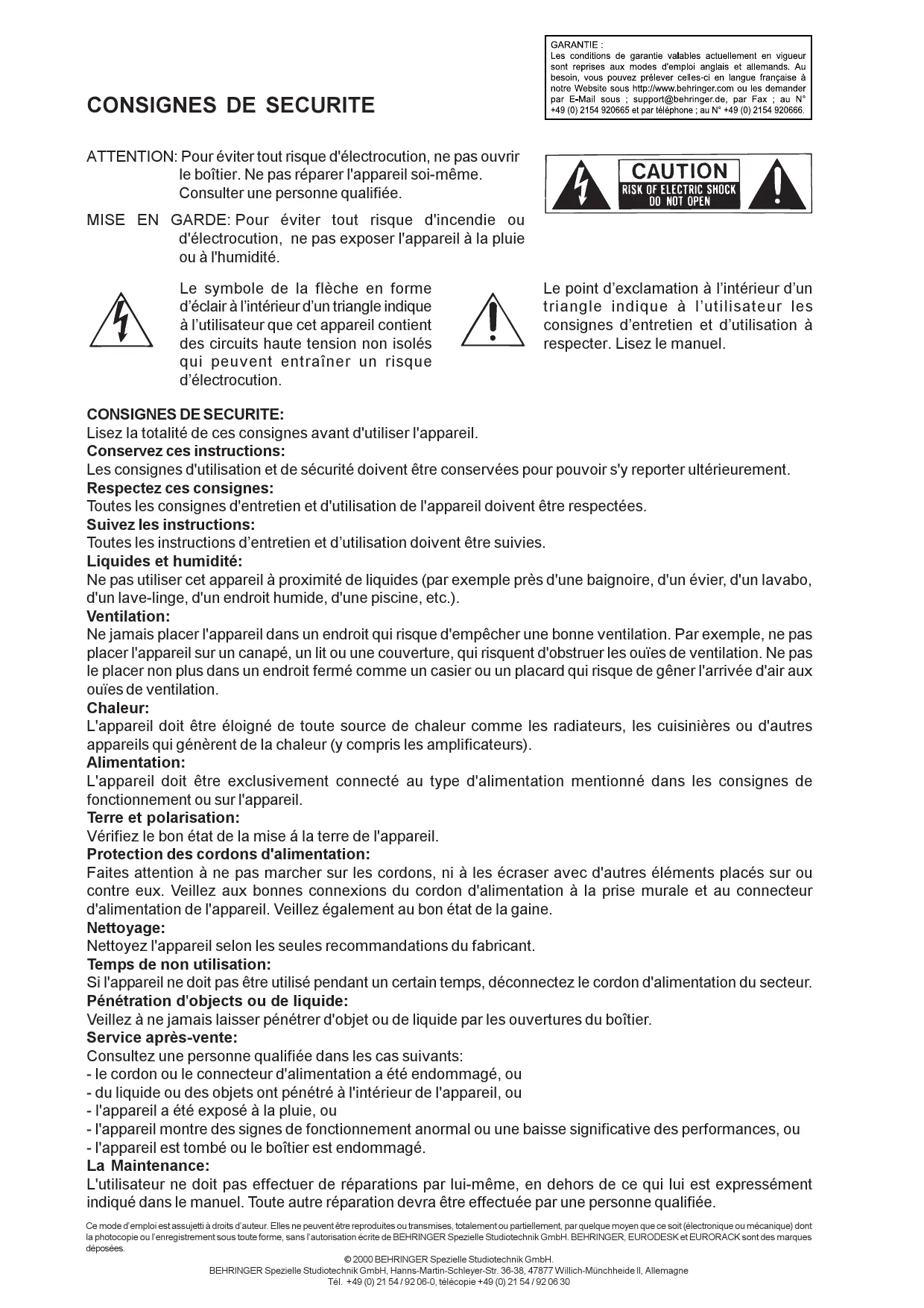

CONSIGNES DE SECURITE:

Lisez la totalité de ces consignes avant d'utiliser l'appareil. Conservez ces instructions: Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement. Respectez ces consignes: Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées. Suivez les instructions: Toutes les instructions d’entretien et d’utilisation doivent être suivies. Liquides et humidité: Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.). Ventilation: Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation. Chaleur: L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs). Alimentation: L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil. Terre et polarisation: Vérifiez le bon état de la mise á la terre de l'appareil. Protection des cordons d'alimentation: Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine. Nettoyage: Nettoyez l'appareil selon les seules recommandations du fabricant. Temps de non utilisation: Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur. Pénétration d'objects ou de liquide: Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier. Service après-vente: Consultez une personne qualifiée dans les cas suivants: - le cordon ou le connecteur d'alimentation a été endommagé, ou - du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou - l'appareil a été exposé à la pluie, ou - l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou - l'appareil est tombé ou le boîtier est endommagé. La Maintenance: L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Toute autre réparation devra être effectuée par une personne qualifiée. Ce mode d’emploi est assujetti à droits d’auteur. Elles ne peuvent être reproduites ou transmises, totalement ou partiellement, par quelque moyen que ce soit (électronique ou mécanique) dont la photocopie ou l’enregistrement sous toute forme, sans l’autorisation écrite de BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER, EURODESK et EURORACK sont des marques déposées. © 2000 BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Münchheide II, Allemagne Tél. +49 (0) 21 54 / 92 06-0, télécopie +49 (0) 21 54 / 92 06 30 Les sorties des canaux peuvent être affectées au bus principal « MAIN MIX » ou au bus « ALT 3-4 » à l’aide du bouton de panoramique à volume constant et à l’aide du fader logarithmique de 60 mm. Départs auxiliaires (Aux sends) La MX1604A possède deux bus de départs auxiliaires. Retours auxiliaires stéréo (Stereo Aux Returns) La MX1604A offre deux retours auxiliaires stéréo installés au-dessus des voies stéréo. Ces entrées peuvent être utilisées comme retours d’auxiliaires stéréo ou comme retours moniteurs de magnétophone. Sortie principale (« somme ») Sur la MX1604A, le niveau de la sortie générale est contrôlable à l’aide d’une paire de faders logarithmiques de 60 mm de très haute qualité et à l’aide de deux Vu-mètres à 12 segments extrêmement précis . En plus, vous disposez de quatre Leds de statut, à . Indicateurs lumineux Les canaux 1 à 4 sont équipés de diodes de surcharge (Peak-Leds) et les sorties Main Mix de Vu-mètres à 12 segments. Les Vu-mètres servent aussi aux fonctions « mono-PFL » et « stereo-SOLO ». Il est conseillé de règler les niveaux de façon que le Vu-métre du bus principal indique 0 dB lors des passages musicaux les plus forts. Si le Vu-mètre indique régulièrement des valeurs supérieures ou même des crêtes de plus de +10 dB, baissez les faders de chaque canal ou/et ceux de la sortie générale. En dernier ressort, vous pouvez aussi baisser les niveaux d’entrée des canaux (bouton GAIN). Dans ce dernier cas, utilisez la fonction PFL.

1.1 Avant de commencer

1.1.1 Alimentation Prenez en considération que l’alimentation aussi bien que la table de mixage chauffent quand ils sont en marche.

1.1.4 Montage en rack Dans l’emballage de votre MX1604A se trouvent deux équerres de montage en rack 19 pouces à fixer sur les deux flancs de la table de mixage. Dévissez de la console les vis prévues à cet effet et utilisez les pour fixer les deux équerres. Notez enfin que chaque équerre est conçue pour un certain côté de la table.

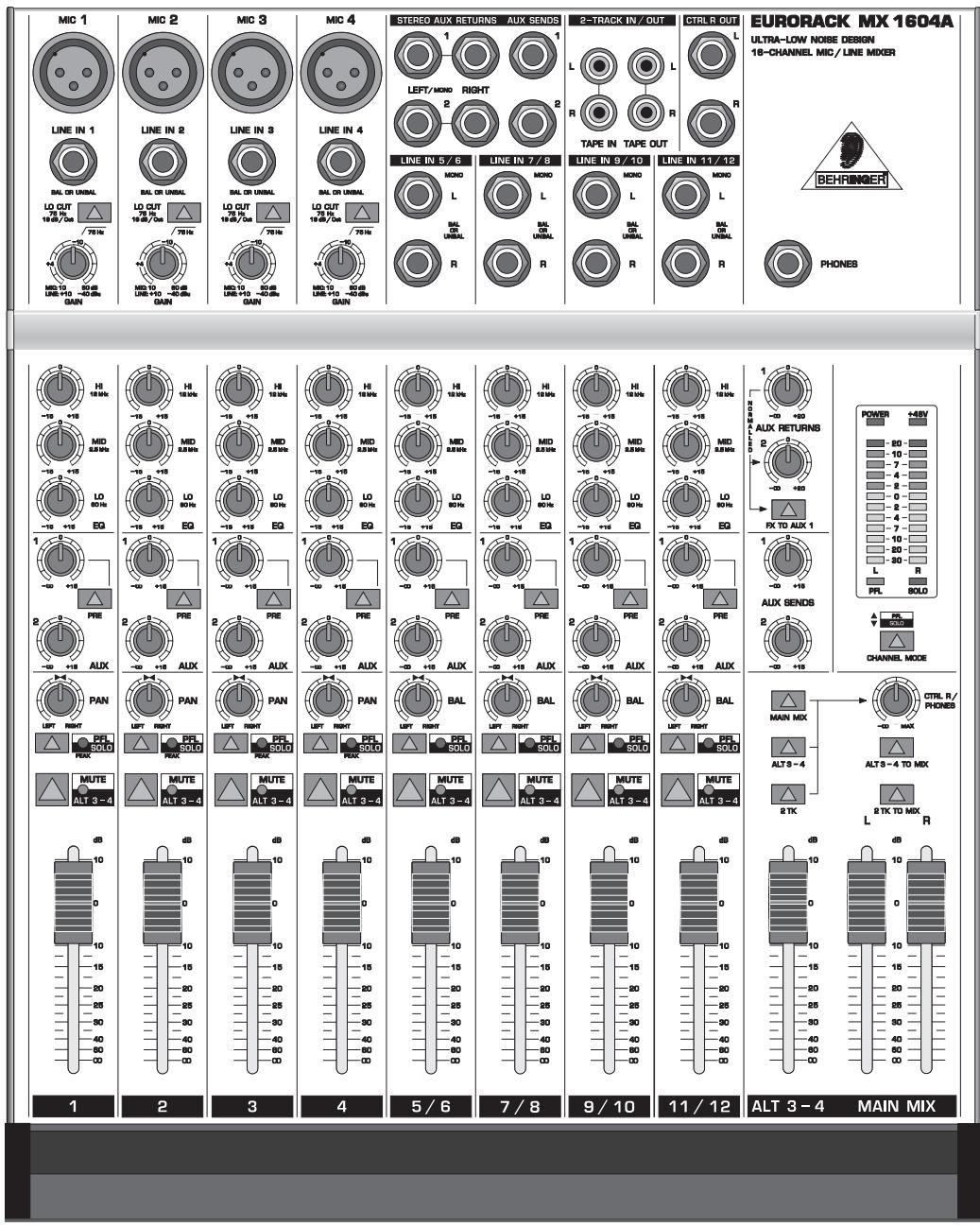

2. CANAUX MONO Chaque voie mono dispose d’une entrée ligne symétrique en jack et d’une entrée microphone symétrique en

XLR. L’alimentation fantôme +48 V de l’entrée microphone est mise en service à l’aide de la commande sur la face arrière de la console. Le bouton permettant de régler le niveau d’amplification de l’entrée possède un domaine de réglage extrêmement étendu, à tel point qu’un commutateur MIC/LINE n’est pas utile ici. Les niveaux de travail les plus courants (-10 dBV et +4 dBu) sont indiqués clairement sur l’échelle graduée du bouton rotatif. Souvenez-vous que vous devez utiliser soit l’entrée microphone, soit l’entrée ligne de chaque canal, mais en aucun cas les deux simultanément !

2.1 Réglage du niveau d’entrée

Le réglage du niveau d’entrée de chaque canal se fait à l’aide du bouton GAIN . En actionnant la commande SOLO/PFL, bouton , vous pouvez visualiser les parties gauche et droite du signal en entrée sur le Vumètre de la section MAIN (sortie principale) tout en l’affectant aux sorties CONTROL ROOM (moniteurs). Pour le réglage de base du niveau d’entrée, utilisez le bus mono PFL plutôt que le bus SOLO qui intervient après le panoramique et le fader sur le parcours du signal. La commande CHANNEL MODE doit donc être relâchée. Quand vous utilisez la fonction SOLO/PFL, le signal présent aux sorties générales ne subit aucune modification. Cela est vrai aussi pour les boucles AUX. Enfin, le filtre coupe bas LO CUT (à pente très raide, 18 dB/oct à 75 Hz) vous permet d’éliminer les bruits parasites présents dans les fréquences très basses.

Tous les canaux mono disposent d’un égaliseur trois bandes ainsi que d’un filtre coupe bas LO CUT. Le niveau de chaque bande peut être augmenté ou abaissé de +/-15 dB. Lorsque ses commandes sont en position centrale, l’égaliseur est neutre, c’est à dire qu’il est désactivé. Les fréquences des bandes supérieure médiums, la MX1604A dispose du bouton

et inférieure sont respectivement 12 kHz et 80 Hz. Pour les travaillant sur la fréquence 2,5 kHz.

Les voies stéréo de la MX1604A sont conçues pour recevoir des signaux de niveau ligne. Vous pouvez contrôler leur niveau à l’aide de la fonction PFL et, si besoin est, ajuster le niveau de sortie de votre source (instrument MIDI, processeur d’effet, etc.).

Les voies stéréo de votre MX1604A disposent d’un égaliseur trois bandes. Les fréquences de travail choisies pour les aigus 12 kHz, 2,5 kHz et 80 Hz.

On peut augmenter ou diminuer le niveau de chaque bande de fréquences de +/-15 dB. Lorsque ses commandes sont en position centrale, l’égaliseur est neutre, c’est à dire qu’il est désactivé.

PAN est remplacée pour les canaux stéréo par le bouton de balance BAL.

4.1 Départs auxiliaires . De cette façon, vous pouvez adjoindre des effets à votre circuit casques ou moniteurs (Cue feeds). Tant que les retours de l’auxiliaire 2 ne sont pas utilisés, le signal en retour d’auxiliaire 1 peut aussi être conduit au départ auxiliaire 2 , comme décrit plus haut.

PFL En enfonçant le poussoir

, le bus stéréo est désactivé et remplacé par un unique bus mono PFL. Alors, tout canal dont la commande SOLO est enclenchée passe en mode PFL. La fonction PFL est conçue pour le réglage du gain d’entrée (voir aussi paragraphe 2.1 Réglage du niveau d’entrée).

4.5 Entrée et sortie 2 pistes

L’entrée et la sortie deux pistes 2-TRACK IN/OUT sont au format Cinch RCA et font preuve de beaucoup de polyvalence Entrée Grâce au bouton 2TK TO CONTROL ROOM , le signal en entrée peut être écouté grâce à la sortie moniteurs. Il n’y a pas plus simple pour écouter les retours magnétophone par l’intermédiaire d’un casque ou du système d’écoute. Quand la commande est enfoncée, vous disposez d’une entrée ligne stéréo supplémentaire à laquelle vous pouvez raccorder idéalement une seconde EURORACK ou un ULTRALINK PRO MX882 de BEHRINGER par exemple. Sortie La sortie 2-TRACK en Cinch, tout comme les sorties générales en XLR et en jacks de la face arrière, délivre un niveau au standard +4 dBu. . Important : si vous insérez un compresseur Le niveau définitif est contrôlable par les faders à haute précision ou un noise gate après la sortie 2 pistes, vous ne pourrez plus faire de fade-out correct et régulier à l’aide des faders.

, vous décidez quel signal assigner aux sorties moniteurs CONTROL ROOM OUT : vous pouvez choisir entre le signal du bus général (main mix), celui du bus ALT 3-4 ou celui présent à l’entrée 2 pistes (2-track). Vous pouvez ajuster le volume du circuit casques et des moniteurs d’écoute grâce au bouton . Les deux Vu-mètres à segments indiquent le signal choisi et écouté (leur fonction perdrait tout son sens s’ils indiquaient plus qu’un de ces signaux).

En appuyant sur le poussoir MUTE et est assigné au bus Alt 3-4.

, le signal du canal en question est prélevé du bus général (main mix)

On contrôle le niveau des sorties du bus Alt (jacks placés sur la face arrière) au moyen du fader enfonçant le poussoir

, vous pouvez écouter ces sorties ( enfoncé, et relâchés).

Votre MX1604A ne possède pas de réels sous-groupes. Cependant, vous pouvez tout de même contrôler simultanément le niveau de plusieurs canaux à l’aide d’un seul fader. Utilisez la possibilité qui vous est offerte par le bus Alt 3-4 en enfonçant le poussoir de chaque canal incriminé. Vous assignez de cette façon les canaux que vous voulez écouter ensemble au bus Alt 3-4. Vous disposez maintenant d’un « sous-mixage » stéréo indépendant possédant son propre fader lui aussi stéréo. Pour incorporer ce sous-mix au mixage principal (main mix), il vous suffit d’enfoncer la touche ALT 3-4 TO MIX

. Si vous souhaitez raccorder le signal des sorties Alt 3-4 vers les entrées d’un des canaux stéréo, assurez vous absolument avant d’effectuer ce câblage que le commutateur MUTE/Alt 3-4 du canal stéréo visé n’est pas enfoncé sans quoi le larsen serait inévitable (le signal venant du bus Alt 3-4 y serait reconduit, créant une boucle et donc du feedback). Peut-être voulez-vous créer deux sous-groupes mono en plus du bus stéréo général (main mix). Reliez simplement les sorties du bus Alt 3-4 à deux canaux mono. Dans ce cas aussi, les boutons MUTE/Alt 3-4 des canaux de réception ne doivent pas être enfoncés sans quoi cela produirait un larsen. Vous pouvez maintenant assigner des canaux supplémentaires au bus Alt 3-4 et utiliser la commande de panoramique de chacun de ces canaux pour décider de leur place sur les bus 3 et 4 (image stéréo).

N’oubliez pas : dès que le bus Alt 3-4 est assigné au bus général, les canaux incriminés ne peuvent plus être « mutés » (coupés à l’aide de la commande MUTE/Alt 3-4). Dans ce cas, il vous faudra utiliser le fader du canal pour le couper.

Familiarisez-vous avec la connectique de votre EURORACK MX1604A. Nous commençons par la face arrière, du côté gauche. AC Power. Prise destinée à l’alimentation fournie. Branchez d’abord l’alimentation à la table de mixage et ensuite à la tension secteur. Bouton Power. Après avoir connecté la table de mixage à la tension secteur, utilisez ce commutateur pour mettre la table sous tension. Après avoir allumé, attendez que le système de la console se stabilise (une minute environ) avant de faire vos réglages de niveaux d’entrée. Commande de l’alimentation fantôme. L’alimentation fantôme est destinée à pourvoir les micros à condensateur en courant +48 V DC (courant continu). Cette commande active l’alimentation fantôme sur tous les canaux mono.

5. LES CONNEXIONS ET LEUR UTILISATION

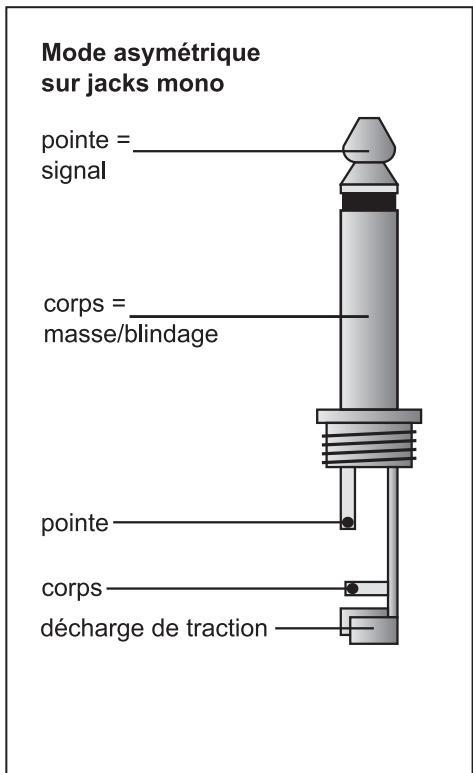

Main Output (XLR symétriques). Sortie générale de la console en XLR symétriques. Le plot 1 correspond à la masse, le plot 2 au point chaud (+) et le plot 3 au point froid (-). Le niveau de sortie maximum est de +28 dBu. Bouton Main output level. Touche de contrôle du niveau de la sortie générale. Le signal de +4 dBu présent aux sorties XLR peut être converti au niveau microphone à l’aide de cette commande 50. Cela vous permet par exemple de raccorder directement ces sorties aux entrées micro de votre table de mixage principale. Main output. Ces sorties générales sont des embases en jacks. Elles sont asymétriques. La pointe du jack transporte le signal et le corps est la masse. Alt output. Sorties en jacks du bus Alt 3-4. Elles sont asymétriques. La pointe du jack transporte le signal et le corps est la masse. Numéro de série. Il se trouve sur le panneau arrière de l’EURORACK MX1604A. Envoyez-nous la carte de garantie dûment remplie et portant le cachet de votre détaillant dans les 14 jours suivant la date de votre achat, sans quoi vous perdriez tous vos droits à la garantie. Notez aussi qu’un appareil sans numéro de série original ne sera pas couvert par la garantie. Soyez donc vigilant lors de votre achat. Ou alors, remplissez la carte de garantie en ligne sur le www.behringer.com.

Passons maintenant en revue les connecteurs présents sur la face avant.

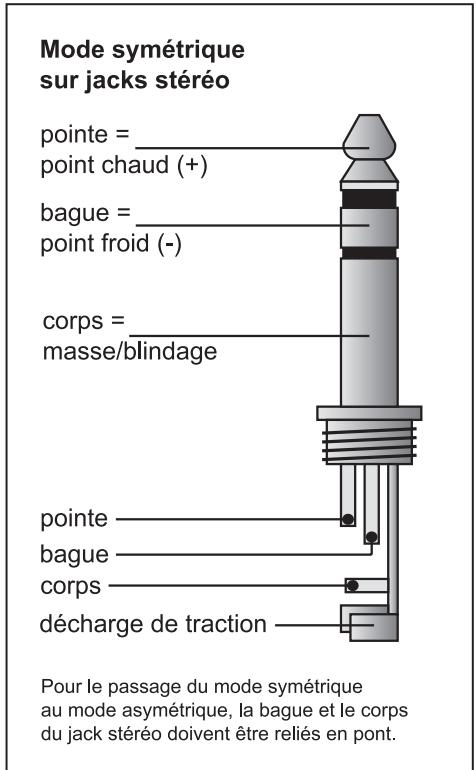

Canaux mono 1 à 4 : Entrées micro. Il s’agit d’embases XLR symétriques. Le plot 1 est la masse, le plot 2 est le point chaud et le plot 3 est le point froid. N’oubliez pas les règles de fonctionnement de l’alimentation fantôme. Entrées ligne. Il s’agit d’embases jacks symétriques. La pointe est le point chaud (+), la bague est le point froid (-) et le corps du jack est la masse. Entrées. Paires d’embases jacks symétriques. La pointe est le point chaud (+), la bague le point froid (-) et le corps du jack est la masse. Retours auxiliaires stéréo 1 et 2. Paires d’embases jacks asymétriques. La pointe transporte le signal et le corps du jack est la masse. Départs auxiliaires 1 et 2. Embases jacks asymétriques. La pointe transporte le signal et le corps du jack est la masse. Entrées et sorties 2-Track. Il s’agit d’embases Cinch-RCA destinées au branchement d’un enregistreur (cassette, DAT, etc.). Le signal de sortie est le signal du bus général (main mix). Sorties Control room. Le signal présent doit être amené à l’amplificateur de puissance qui alimente vos moniteurs. Il s’agit d’embases jacks asymétriques. La pointe transporte le signal et le corps du jack est la masse. Sortie casque (phones). Destinée à alimenter un casque, cette embase jack est stéréo. La pointe est le canal gauche, la bague est le canal droit et le corps du jack est la masse.

5. LES CONNEXIONS ET LEUR UTILISATION

EURORACK MX1604A Fig. 5.1: Comparaison des différents types de connecteurs

5. LES CONNEXIONS ET LEUR UTILISATION
