T1952 - Préampli à lampe BEHRINGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil T1952 BEHRINGER au format PDF.
| Type de produit | Préampli à lampe processeur de dynamique |
| Marque | BEHRINGER |
| Modèle | T1952 (TUBE COMPOSER) |
| Nombre de canaux | 2 canaux identiques |
| Technologie lampe | Ultra-Tube (circuit à lampe intégré) |
| Fonctions principales | Compresseur/Limiteur, Expander/Gate, Peak Limiter, section lampe (Warmth) |
| Plage de fréquence | 18 Hz à 30 kHz (+0/-3 dB) |
| Rapport signal/bruit | 100 dB (22 Hz - 22 kHz) |
| Distorsion (THD) | -100 dB (22 Hz - 22 kHz) |
| Impédance d'entrée | 50 kΩ symétrique, 25 kΩ asymétrique |
| Impédance de sortie | 60 Ω symétrique, 30 Ω asymétrique |
| Niveau d'entrée max | +21 dBu (symétrique et asymétrique) |
| Niveau de sortie max | +21 dBu |
| Connecteurs audio | XLR et Jack 6,3 mm (symétriques), sidechain en Jack asymétrique |
| Alimentation secteur | 100-120 V~ ou 200-240 V~ (sélectionnable), 50/60 Hz, 30 W max |
| Dimensions (rack) | 2U (hauteur 88,9 mm), 19 pouces (482,6 mm) de largeur |
| Poids approximatif | 3,5 kg |
| Consommation | 30 W max |
| Fusible | Selon tension : T1A H (120 V) ou T500 mA H (230 V) |
| Niveau de fonctionnement | Commutable +4 dBu (pro) / -10 dBV (semi-pro) |
| Fonction bypass | Hard bypass par relais (même hors tension) |
| Mode stéréo | Couplage des canaux par commutateur CH 1 MASTER |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; ne pas utiliser de liquides ou aérosols |
| Sécurité | Mise à la terre obligatoire ; ne pas ouvrir le boîtier ; risque d'électrocution |
| Pièces détachées | Transformateur de sortie optionnel OT-1 disponible |
| Informations générales | Garantie valable selon conditions en vigueur ; notice disponible en PDF sur le site |
FOIRE AUX QUESTIONS - T1952 BEHRINGER
Questions des utilisateurs sur T1952 BEHRINGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Préampli à lampe au format PDF gratuitement ! Retrouvez votre notice T1952 - BEHRINGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T1952 de la marque BEHRINGER.
MODE D'EMPLOI T1952 BEHRINGER
Notice d'utilisation
Version 1.0 Août 2001
Consignes de sécurité
GARANTIE:
Les conditions de garantie valables actuellement en vigueur sont reprises aux modes d'emploi anglais et allemands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; support@behringer.de, par Fax; au N° +49 02154 920665 et par téléphone; au N° +49 02154 920666.
ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN
MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.
Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet appareil contient des circuits haute tension non isolés qui peuvent entraîner un risque d'électrocution.
Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.
Consignes de sécurité:
Lisez la totalité de ces consignes avant d'utiliser l'appareil.
Conservez ces instructions :
Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.
Respectez ces consignes :
Toutes les consignes d'entretien et d'utilisation de l'appareil doivent être respectées.
Suivez les instructions:
Toutes les instructions d'entretien et d'utilisation doivent être suivies.
Liquides et humidité:
Ne pas utiliser cet appareil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).
Ventilation:
Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de gêner l'arrivée d'air aux ouïes de ventilation.
Chaleur:
L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cuisinières ou d'autres appareils qui génèrent de la chaleur (y compris les amplificateurs).
Alimentation:
L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.
Terre et polarisation:
Vérifiez le bon état de la mise à la terre de l'appareil.
Protection des cordons d'alimentation:
Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.
Nettoyage:
Nettoyez l'appareil selon les seules recommandations du fabricant.
Temps de non utilisation:
Si l'appareil ne doit pas être utilisé pendant un certain temps, déconnectez le cordon d'alimentation du secteur.
Pénétration d'objets ou de liquide:
Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boîtier.
Service après-vente:
Consultez une personne qualifiée dans les cas suivants :
- le cordon ou le connecteur d'alimentation a été endommagé, ou
- du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou
- l'appareil a été exposé à la pluie, ou
- l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou
- l'appareil est tombé ou le boîtier est endommagé.
La Maintenance:
L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuée par une personne qualifiée.
1. Introduction
Avec le TUBE COMPOSER T1952, vous venez d'acquérir un processeur de dynamique universel et extrêmement performant qui allie la fiabilité et la précision de la technologie à transistors avec la chaleur et le caractère de la technologie à tubes. Il est parfaitement adapté à la plupart des applications pratiques dans lesquelles vous aurez besoin de contrôle le niveau et la dynamique d'une source sonore. Chaque canal est doté d'un compresseur/limiteur, d'un expandeur/gate, d'un limiteur de crêtes (peak limiter) et d'un étage à lampes extrêmement silencieux. La précision et la polyvalence de ses fonctions sont les atouts majeurs de cet appareil « high-end ».
1.1 Avant de commencer
Le TUBE COMPOSER T1952 a été embalé avec le plus grand soin dans nos usines pour lui garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifiez que l'appareil ne présente aucun signe extérieur de dégâts.
En cas de dommages, ne nous renvoyez pas l'appareil, mais informez-en votre distributeur et la société de transport, sans quoi vous perdriez tout droit à la garantie.
Le TUBE COMPOSER T1952 occupe deux unités de hauteur en cas de montage en rack au standard 19 pouces. Veuillez laisser un espace libre d'environ 10 cm à l'arrière de l'appareil pour pouvoir effectuer les connexions sur la face arrière.
Assurez-vous aussi que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un amplificateur de puissance pour lui éviter toute surchauffe.
Avant de connecter votre TUBE COMPOSER T1952 au secteur, veuillez vérifier que l'appareil est réglé sur le voltage ajustat!
La connexion au secteur se fait par cordon standard IED, conforme aux normes de sécurité en vigueur.
Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.
Le TUBE COMPOSER T1952 de BEHRINGER possède des entrées et sorties à servo-symétrie électronique. Son fonctionnement entièrement symétrique et un circuit de réduction de bruit automatique permettent une utilisation sans problème même avec des signaux dont le niveau est extrêmement élevé. Ainsi, les bruits engendrés par induction par les alimentations d'appareils extérieurs sont totalement supprimés. La fonction de servo-symétrie elle aussi automatique reconnaît les connecteurs asymétriques et adapte le niveau nominal en interne, de manière qu'il n'y ait plus de différence entre les niveaux d'entrée et de sortie (correction de 6 dB).
1.2 Éléments de fonctionnement

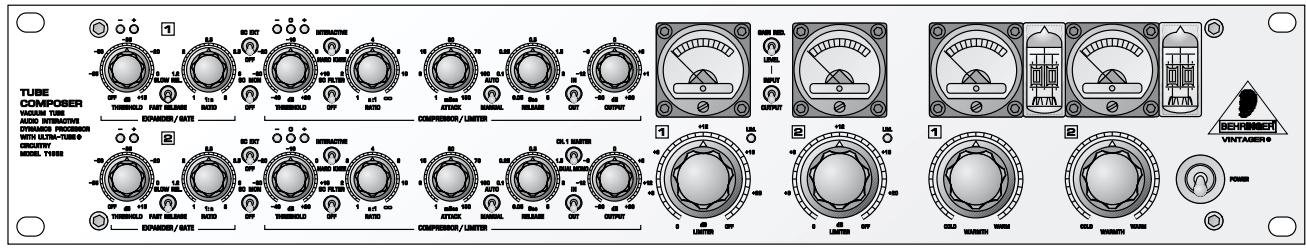

Fig. 1.1 : La face avant du TUBE COMPOSER
Le TUBE COMPOSER de BEHRINGER est doté de deux canaux à la conception identique et dispose pour chaque canal de 7 commutateurs, 9 boutons rotatifs, 6 LEDs et 2 Vu-mêtres. Pour le fonctionnement en stéréo, un commutateur supplémentaire (CH 1 MASTER) a été prévu.

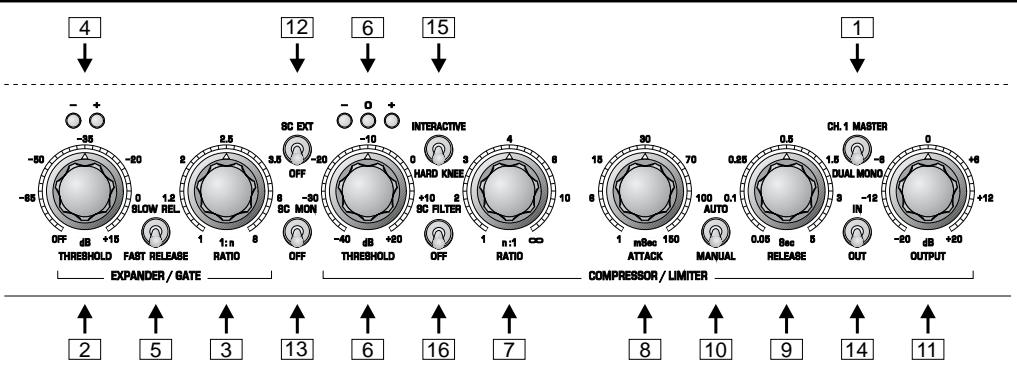

Fig. 1.2: Commandes de l'expander/gate et de la section compresseur
Le commutateur CH 1 MASTER permet de faire passer le TUBE COMPOSER en mode stéréo et dans ce cas, les commandes du canal 1 agissant sur les deux canaux simultanément de telle sorte que les traitements appliqués au canal 2 se font à partir du canal 1. En enclenchant le commutateur CH 1 MASTER, toutes les commandes du canal 2 sont mises hors circuit sauf IN/OUT, SC MON-, SC EXT- et SC FILTER ainsi que les boutons LIMITER et WARMTH. C'est de cette façon que les commandes du canal 1 prennent la direction des commandes du canal 2. Le bouton THRESHOLD vous permet de décider de la valeur du niveau seul pour l'entrée en action de l'expander. Vous pouvez choisir cette valeur de OFF à +15 dB. Au-dessus de cette valeur seul, le signal passe à travers la section expander sans subir aucune modification. En dessous de ce seuil, le niveau du signal chute selon une pente définie par la valeur RATIO. Vous pouvez utiliser cette commande de telle façon que le signal musical ne subisse pas de modifications mais que les bruits parasites et le souffle disparaissent. Le bouton RATIO définit le degré d'expansion quand le niveau itself n'est pas atteint. Avec cette commande, vous pouvez décider d'utiliser cette section comme expander (valeur du RATIO faible) ou comme gate (1:8). Le taux d'expansion est réglable de 1:1 à 1:8. Les valeurs élevées du RATIO ont pour conséquence une diminution durable et étendue de parties du signal non souhaitées. Les valeurs faibles du RATIO sont appropriées pour des traitements plus doux. Quand le signal dépasse la valeur seuil THRESHOLD, la LED « - » s'allume et le signal passe sans subir de modification. La LED « + » s'allume pour signifier que le processus d'expansion est en marche. Pour adapter de façon optimale la section expander/gate au signal, on peut choisir entre une expansion lente (slow) ou rapide (fast) à l'aide du commutateur SLOW REL. /FAST RELEASE. Le bouton THRESHOLD de la section compresseur/limiteur permet de déterminer son seuil de mise en marche pour des valeurs comprises entre -40 et +20 dB. À l'inverse de l'expander, le compresseur n'agit pas sur les signaux situés sous la valeur seuil, mais sur ceux situés au-dessus de cette valeur. Les signaux sous la valeur seuil passent la section compresseur sans subir de modification et ceux dépassant cette valeur sont traités par le compresseur. Le bouton RATIO détermine le rapport entre les niveaux d'entrée et de sortie pour les signaux dépassant la valeur seuil d'au moins 10 dB. Ce rapport est réglable de façon progressive et continue de 1:1 à :1. Le bouton ATTACK détermine le temps nécessaire au compresseur pour réagir aux signaux qui dépassent le niveau seuil. La plage de réglage de l'attaque s'étend de 1 à 150 milliseconds. Utilisez des attaques courtes pour une mise en action rapide et dure adaptée aux instruments à percussion par exemple, et un temps d'attaque long pour une compression souple et inaudible. Le bouton RELEASE permet de définir le temps dont le compresseur a besoin pour atteindre à nouveau le niveau initial après que le seuil a été dépassé. La plage de réglage va de 0.05 à 5 secondes. Utilisez des valeurs courtes pour créer une compression effective et des valeurs longues pour obtenir l'effet de pompage typique des compresseurs.
Une valeur trop longue du temps de RELEASE peut conduire entre autres à atténuer le niveau du signal sans comprimer le signal. Un temps de RELEASE approprié et efficace est aussi bref que possible et aussi long que nécessaire. Le commutateur AUTO, lorsqu'il est actionné, met les commandes ATTACK et RELEASE hors circuit et ces valeurs sont définies de façon automatique par l'appareil en fonction du type de signal à traiter.
11 Le bouton OUTPUT permet de diminuer ou d'augmenter le niveau de sortie du signal jusqu'à +/- 20 dB. C'est ainsi que vous pouvez compenser une perte de niveau due à l'action du compresseur ou du limiteur. APRÈS avoir réglé le compresseur, vous pouvez comparer les niveaux des signaux d'entrée et de sortie à l'aide du commutateur [19] et des Vu-mêtres [17]. Faites attention en réglant le bouton LIMITER 20 de la section peak-limiter! Réglez le niveau de sortie de la section compresseur (bouton OUTPUT) AVANT de faire votre réglage de la section peak-limiter. En effet, un niveau de sortie trop élevé de la section compresseur peut entraîner un déclenchement continu de la section peak-limiter. 12 Quand le commutateur SC EXT est enclenché, les commandes du TUBE COMPOSER ne sont plus affectées au signal audio d'entrée mais au signal connecté à l'entrée SC RET. L'utilisation normale de cette fonction est de câbler un égaliseur en boucle (sidechain) entre les sorties SC SEND et les entrées SC RET pour faire travailler le TUBE COMPOSER sur certaines bandes de fréquences du signal seulement. 13 Le commutateur SC MON établit un lien entre le signal de départ dans la boucle sidechain et le signal audio en sortie du TUBE COMPOSER tout en coupant le signal audio à son entrée. Cette fonction permet d'écouter le signal présent dans la boucle sidechain et traité par un égaliseur ou tout autre processeur. La fonction SC MON facilite ainsi le réglage de l'appareil inséré en boucle.
Notez bien qu'en activité le commutateur SC MON, les fonctions audio du canal sont mises hors circuit. Le commutateur IN/OUT permet de mettre le canal en- ou hors-service par relais. Le TUBE COMPOSER est équipé d'un «hard bypass » qui est un relais direct des entrées et des sorties se mettant en service que le commutateur est en position OUT ou quand l'appareil n'est pas sous tension. Le commutateur INTERACTIVE vous permet de passer d'un type de compression IKA à un type de compression « HARD KNEE » Le bouton SC FILTER active un filtre passe haut assigné au circuit sidechain et permet ainsi de limiter l'influence des basses fréquences sur le comportement et l'action du TUBE COMPOSER.

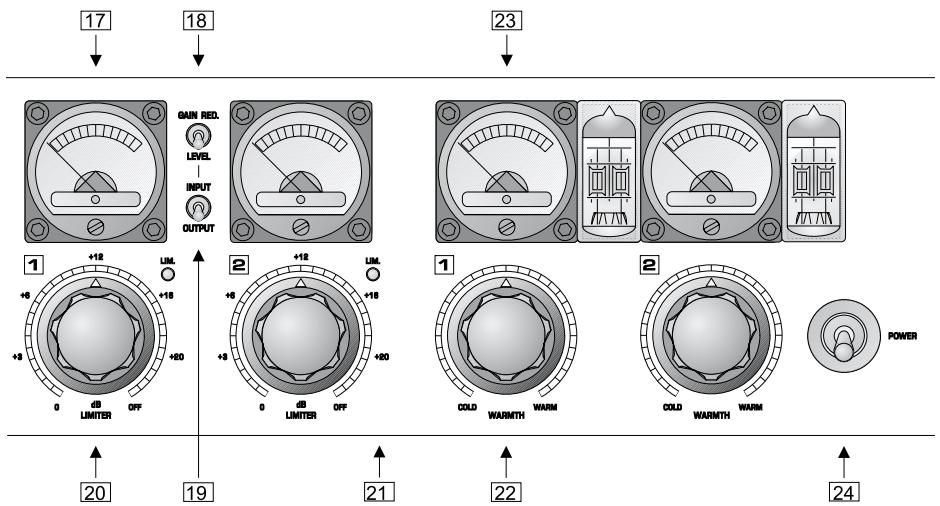

Fig. 1.3: Commandes du limiteur et de l'étage à lampes
17 Les VU-mètres informent soit sur la réduction de niveau due au processus de compression sur une échelle allant de 1 à 30 dB, soit sur les niveaux d'entrée ou de sortie sur une échelle allant de -30 à +10 dB. Le commutateur GAIN RED/LEVEL permet d'assigner aux Vu-mêtres dont le fonctionnement est décrit ci-dessus, soit l'activité du compresseur, soit les niveaux d'entrée ou de sortie. 19 Quand le commutateur 18 est en position LEVEL, on peut choisir d'affecter le signal entrant ou sortant aux Vu-mêtres grâce à la commande INPUT/OUTPUT.
20 Le bouton LIMITER offre la possibilité de fixer un niveau maximum limite au signal. En raison de son temps de réponse extrémement rapide (« zéro » attack), le peak-limiter (limiter de créées) du TUBE COMPOSER sait limiter les créées de n'importequel signal sans saturation audible. Si vous utilisez le limiteur de crétes comme instrument de protection, il vous faudra le régler en fonction du niveau de sortie défini à l'aide de la commande OUTPUT de la section compréseur, de telle façon que le limiteur travaille uniquement par intermittence et qu'il n'agisse ainsi que sur les crétes les plus extrêmes du signal. Pour réaliser des effets sonores créatifs, le limiteur de créte peut alors être utilisé délibérément de façon plus extrème. 21 Quand le limiteur entre en action, la LED du canal correspondant s'allume. 22Avec le bouton rotatif WARMTH (« chaleur »), you pouvez regler la quantite d'harmoniques produites par le circuit UTC que vous ajoutez au signal. Autrement dit, cette commande vous permit de controller la proportion de son à lampes que vous integrez au signal. 23 Le Vu-metre WARMTH indique le volume des harmoniques ajoutées. Grace à lui, vous pouvez dire rapidement la part d'harmoniques ajoutée au signal global. La commande POWER vous permet de partager le TUBE COMPOSER sous tension. Quand il est eteint, l'appareil passse automatiquement en mode « bypass ». Dans ce cas, le signal entrant est dirigé directement vers la sortie sans subir le moindre traitement.

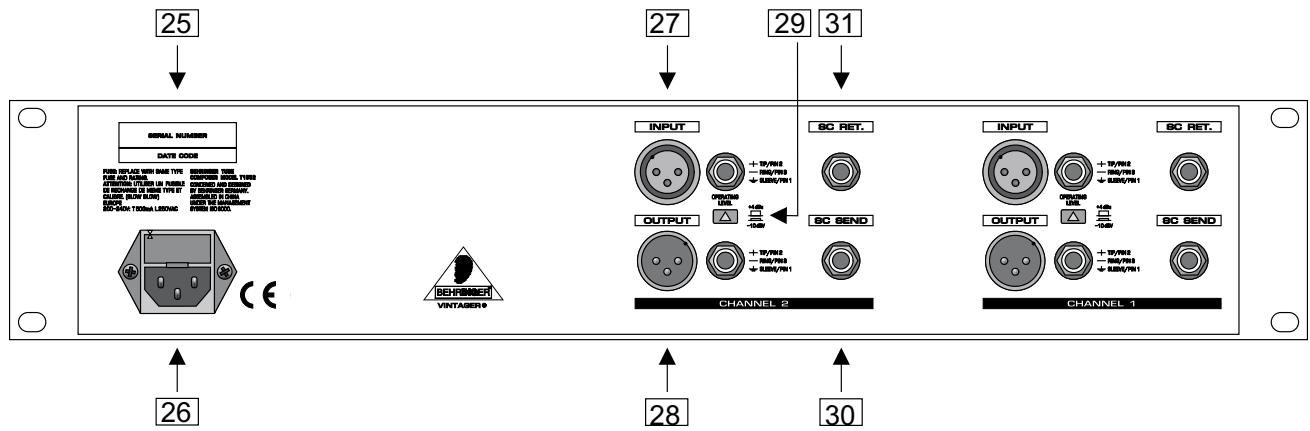

Fig. 1.4: Le panneau arrière du TUBE COMPOSER
25 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dûment remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Ou alors, remplissez la carte de garantie en ligne sur le www. behringer. com. 26 PORTE FUSIBLE / SELECTEUR DE VOLTAGE. Avant de relier l'appareil à la tension secteur, vérifie que le voltage correspond à celui de votre tension secteur. Au cas où vous seriez amené à remplacer le fusible, veillez impérativement à utiliser un fusible de même type. L'embase du fusible possède deux positions différentes pour pouvoir choisir entre 230 V et 115 V. Si vous pouvez utiliser l'appareil en 115 V (hors d'Europe), n'oubliez pas d'y installer un fusible de valeur supérieure. La liaison à la tension secteur s'effectue via une EMBASE IEC. Un cordon d'alimentation est fourni. [27] AUDIO IN désigne les entrées audio du TUBE COMPOSER. Les connecteurs sont des Jacks et des XLR totalement symétriques. Vous pouvez raccorder à ces deux types de connecteurs aussi bien des sources symétriques qu'asymétriques. 28 AUDIO OUT désigne les sorties audio du TUBE COMPOSER. Les connecteurs, des jacks et des XLR entièrement symétriques, sont reliés entre eux en parallèle. La fonction servo reconnaît automatiquement si des connecteurs asymétriques sont branchés aux sorties et règle le niveau nominal en interne, gommant ainsi la différence de niveau entre les signaux d'entrée et de sortie (correction de 6 dB). Les sorties peuvent être transformées en symétriques en y installant le transformateur optionnel OT-1. 29 Le pouvoir OPERATING LEVEL vous permet d'adapter le TUBE COMPOSER de façon optimale à différents niveaux de travail, c'est à dire que vous pouvez choisir entre le standard semi-professionnel (-10 dBV) et le standard professionnel (+4 dBu). Cette sélection est répercutée automatiquement sur les Vu-mètres qui passent d'un niveau nominal à l'autre, vous permettant ainsi un travail optimal avec le TUBE COMPOSER.
Les connecteurs SC SEND sont les sorties asymétriques de la boucle sidechain. Grâce à cette dérivation, le signal AUDIO peut être dirigé vers d'autres processeurs de traitement. Les connecteurs SC RETURN sont les entrées asymétriques de la boucle sidechain grâce auxquelles le signal détourné et traité revient en tant que signal maître. Notez bien qu'il s'agit ici d'entrées « dérivées ». La qualité de votre signal ne peut donc pas être affectée par les connexions asymétriques.
2. Utilisation
Le TUBE COMPOSER de BEHRINGER permet quatre types de traitements différents.
- La section EXPANDER/GATE rend possible l'élimination de bruits parasites et la diminution de ronflements contenus dans le signal.
- La section COMPRESSOR permet de comprimer le signal et de créer des effets utilisés de façon courante en musique.
- La section PEAK LIMITER offre une protection totale au système d'écoute (amplificateur, haut-parleurs, etc.), à la enregisture ou au système d'émission en éliminant toute surcharge et toute saturation.
- La section à lampes ajoute des harmoniques au signal, lui conférant ainsi le son chaud et vivant caractéristique des lampes.
Le rôle principal d'un expander/gate est de séparer les bruits non souhaités du signal audio et de les rendre ensuite inaudibles. Le TUBE COMPOSER travaille selon le principe appelé « downward » (descendant) : il réduit automatiquement le niveau général de tous les signaux se trouvant sous un seuil donné et augmente ainsi la dynamique du signal général. L'expander peut ainsi être considéré comme jouant le rôle inverse d'un compresseur/limiteur. Les expanders travaillent en général suivant une ligne de ratio relativement plate et faible de sorte que le signal soit nettoyé en continu. Au contraire, les noise-gate sont des expanders dont le ratio est élevé. Quand le seuil est dépassé, ils coupent le signal de façon radicale.
Le rôle d'un compresseur est de diminuer le champ dynamique et de contrôler le niveau d'un signal. Les nombreuses commandes de la section compresseur permettent de réaliser de très nombreux traitements de dynamique différents : de la compression musicale et souse en passant par la limitation des crêtes du signal jusqu'à une densité impressionnante du signal grâce un taux de compression extrême.
Par exemple, un ratio et un seuil très faibles permettent de réaliser une compression douce et musicale de la dynamique d'ensemble d'un signal audio. Un ratio plus élevé conjugué à un seuil faible produit un volume sonore relativement constant (leveling) et sont recommandés pour le traitement des voix et des instruments de musique. Pour le traitement du niveau d'ensemble d'une formation de musiciens, on utilise généralement une valeur de seuil élevée. Des valeurs de ratio supérieures à 6:1 empêchent de façon très efficace que le niveau général du signal dépasse la valeur du seuil (en supposant que le bouton OUTPUT se trouve en position 0 dB).
2.3 Section limiteur
De façon totalement indépendante des autres sections, le limiteur offre la possibilité de limiter les crêtes du signal sortant du TUBE COMPOSER. Le limiteur a été conçu pour être utilisé en combinaison avec la section compresseur. Indépendamment des réglages appliqués à ce dernier, le limiteur permet de protéger les appareils placés en aval sur le trajet du signal contre les crêtes, les surcharges et les surmodulations (dans le cas d'une radiodiffusion).
2.4 Fonction sidechain
La fonction sidechain permet au TUBE COMPOSER de BEHRINGER de vous offrir une possibilité de dérivation du signal très utile. Normalement, la boucle de dérivation est asservie au signal audio liéven en entrée du TUBE COMPOSER (commutateur SC EXT en position OFF). En actionnant la commande SC EXT, le processeur
inséré ou même une autre source devient maître. Le TUBE COMPOSER agit alors sur le signal entré et entrée SC RET (retour de la boucle), autrement dit sur son niveau. Etant donné que le signal entré en sortie SC SEND (départ de la boucle) est toujours le signal entrant dans le TUBE COMPOSER, on peut insérer un processeur entre les départs SC SEND et les retours SC RET et ainsi appliquer les fonctions du TUBE COMPOSER à un signal déjà traité.
2.5 Section à lampes
Le TUBE COMPOSER de BEHRINGER accueille enfin la toute nouvelle technologie ULTRA-TUBE. Nos ingénieurs ont travaillé intensément pendant deux ans pour aboutir à un tel niveau de développement. La technologie ULTRA-TUBE ne connaît pas les problèmes habituels de la technologie à lampes et délivre, même à des niveaux faibles, les harmoniques qui apportent à votre son la chaleur et la puissance des lampes.
3. Installation
Le TUBE COMPOSER a été emballé avec le plus grand soin dans nos usines pour lui assurer un transport en toute sécurité. Si toutefois l'emballage vous parvenait endommagé, vérifiez que l'appareil ne présente aucun signe extérieur de dégâts.
En cas de dommages, ne nous renvoyez pas l'appareil mais adressez-vous tout d'abord à votre distributeur et à la société de transport, sans quoi vous perdriez tout droit à la garantie.
3.1 Montage en rack
Le TUBE COMPOSER de BEHRINGER occupe deux unités de haut (2 U) en cas de montage dans un rack au standard 19 pouces. Veuillez laisser un espace libre d'environ 10 cm à l'arrière de l'appareil pour pouvoir effectuer les connexions sur la face arrière.
Assurez-vous aussi que la circulation d'air autour de l'appareil est suffisante et ne le posez pas au-dessus d'un amplificateur de puissance pour lui éviter toute surchauffe.
3.2 Voltage
Avant de relier votre TUBE COMPOSER au secteur, veuillez vérifier que l'appareil est réglé sur le voltage ajustat! Le porte-fusible au-dessus de l'embase IEC présente trois marques triangulaires. Deux d'entre elles se font face. Le TUBE COMPOSER est réglé sur le voltage inscrit près de ces deux marques. Le voltage peut être modifié en faisant pivoter le porte-fusible de. Attention, ce dernier point n'est pas valable pour les modules d'exportation conçus, par exemple, pour un voltage de 115 V.
La connexion au secteur se fait par cordon standard IED, conforme aux normes de sécurité en vigueur.
Assurez-vous que tous vos appareils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d'alimentation que de l'appareil.
3.3 Connexions audio
Les entrées et sorties du TUBE COMPOSER de BEHRINGER sont entièrement symétriques et offrent deux formats, des jacks 6.3 mm stéréo et des XLR. Si vous avez la possibilité de relier l'appareil à d'autres par des liaisons symétriques, nous vous recommandons de le faire pour bénéficier de l'amélioration qualitative du signal (bruits parasites compensés) qui en résulte. Les départs et retours du circuit sidechain (SC SEND et SC RET) sont des jacks asymétriques. Les signaux connectés à ces fiches sont des signaux dérivés et le fait que les connecteurs soient asymétriques ne risque en aucun cas d’affector la qualité de votre signal audio.
Des liaisons asymétriques en XLR ne devraient être utilisées en aucun cas pour un cable micro car cela court-circuiterait l'alimentation fantôme.
3.4 Choix du niveau de fonctionnement
Le TUBE COMPOSER de BEHRINGER vous permet de désirer son niveau de fonctionnement interne en actionnant les poussoirs OPERATING LEVEL situés sur le panneau arrière. Vous pouvez ainsi adapter le TUBE COMPOSER de façon optimale à différents niveaux de fonctionnement, c'est-à-dire que vous pouvez décider de travailler au niveau home studio (-10 dBV) ou au niveau studio d'enregistrement professionnel (+4 dBu). Quelle que soit votre choix, les Vu-mêtres s'adaptent automatiquement au niveau nominal de travail et le TUBE COMPOSER s'intègre toujours parfaitement à votre environnement de travail.

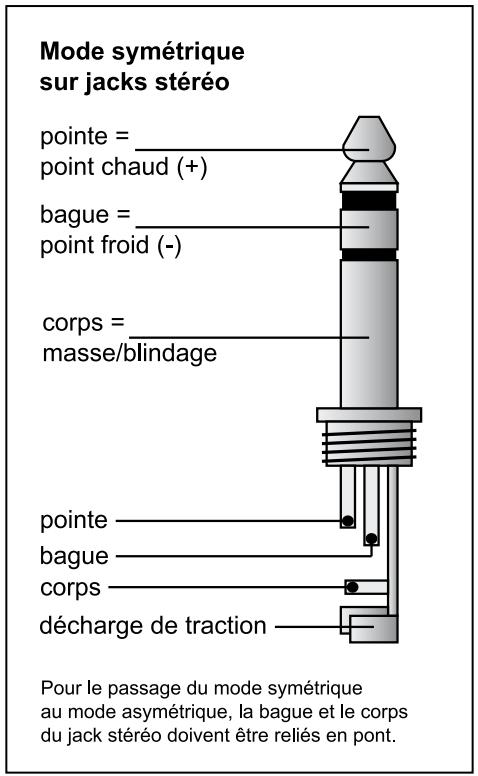

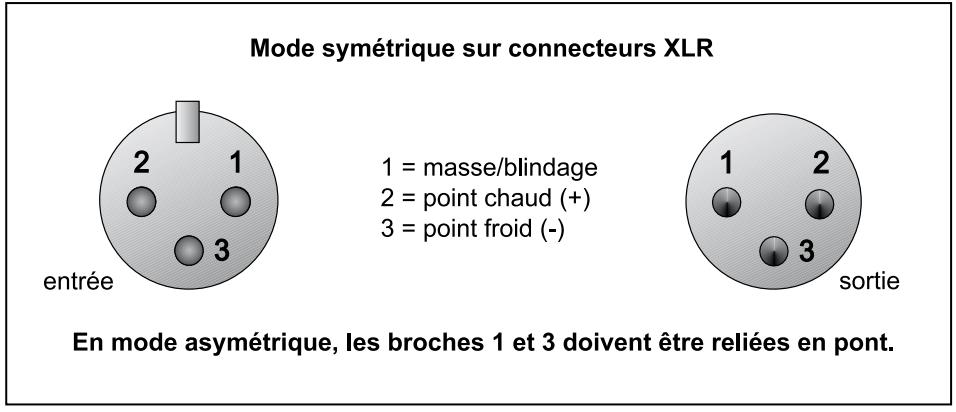

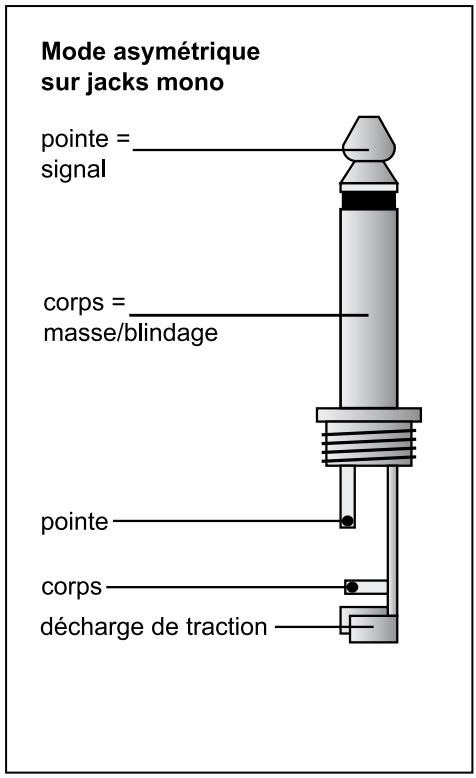

Fig. 3.1 : Comparaison des différents types de connecteurs
Entrées AUDIO
Connecteurs
Type
Impedance
Niveau nominal de fonctionnement
Niveau max. d'entrée
CMRR
XLR et jack de 6,3 mm
HF-bruit-supprimé entrée asymétrique
50 kOhm symétrique, 25 kOhm asymétrique
+4 dBu/-10 dBV réglable
+21 dBu symétrique et asymétrique
typique 40 dB, >55 dB @ 1kHz
Sorties AUDIO
Connecteurs
Type
Impedance
Niveau max de sortie
XLR et jack de 6,3 mm
sortie « end stage » servo-symétrique, naviguée électroniquement (transformateur symétrique optionnel)
60 Ohm symétrique, 30 Ohm asymétrique
+21 dBu, +20 dBm symétrique et asymétrique
Connecteurs
Type
Impedance
Niveau max. d'entrée
jack de 6,3 mm
HF-bruit-supprimé, DC-dé-couplé, entrée asymétrique
10 kOhm
+21 dBu
Connecteurs
Type
Impedance
Niveau max. de sortie
jack de 6,3 mm
HF-bruit-supprimé, DC-découplé, sortie asymétrique
2 kOhm
+21 dBu
Bande passante
Rapport signal/bruit
THD
IMD
Over-speaking
Stereo coupling
18 Hz à 30 kHz, +0/-3 dB
100, impardonné, 22 Hz à 22 kHz
-100 dB, 22 Hz à 22 kHz
somme réelle RMS achievement
Type
Threshold
Ratio
Attack
Release
IRC (contrôle du ratio interactif) expander
variable (OFF +15 dB)
variable (1:1 à 1:8)
<1 ms/50 dB, dépendant du signal>
variable (SLOW: 100 ms/2 dB, FAST: 100 ms/100 dB)
La section compresseur
Type
Threshold
Ratio
Caractéristiques du threshold
Attack time automatique
Release time automatique
Sortie
IKA (adaptation « interactive knee ») compresseur
variable (-40 à +20 dB)
variable (1:1 à ∞:1)
variable (knee interactive ou hard knee)
variable (manuel ou automatique)
variable (0,05 ms/20 dB à 100 ms/20 dB)
variable (0,05 ms/20 dB à 5 s/20 dB)
typ. 15 ms pour 10 dB, 5 ms pour 20 dB, 3 ms pour 30 dB
dépend du signal, typ. 125 dB/sec
variable (-20 à +20 dB)
La section PEAK limiter
Type
Niveau
Ratio
Etage 1 type limité
Attack
Release
Étage 2 type limité
Attack
Release
IGC (contrôle du gain interactif) limiteur de crête
variable (+4dB a OFF (+22dBu)
clipper
zéro
zéro
programme limiteur
dépend du signal, typ. < 5 ms
dépend du signal, typ. 20 dB/s
Les commutateurs
sélectionne une vitesse accrue d'opération de l'expander/gate (entre « slow » et « fast »)
conduit l'entrée du side chain extérieur vers le détecteur
conduit le signal side chain vers la sortie audio et coupe le canal audio normal
active « l'interactive knee adaptation »
active le filtre coupe-bas
active le réglage attack-release automatique et désactive les commandes manuelles « attack » et « release »
commute l'indicateur de niveau entre l'entrée et la sortie
commute le Vumètre entre compression et niveau d'entrée ou de sortie. commute processeur en hard bypass. Dans le cas de coupure de courant, l'appareil est automatiquement placé dans le mode « bypass ». permet le passage du niveau interne de fonctionnement de +4 dBu à -10 dBV.
Couple les canaux pour un fonctionnement stéréo. Le canal 1 est alors maître
variable de +10 dB à +60 dB
Afficheurs
2 LEDs pour au dessous « - » et au dessus « - »
3 LEDs pour au dessous « - », interactif « 0 » et au dessus « + »
1 LED pour l'affichage de la fonction limite « LIM »
Transformateur de sortie
Transformateur BEHRINGER OT-1
Alimentation secteur
Voltage
USA/Canada
120V, 60Hz
U.K./Australia
240V~,50Hz
Europe
230V~,50Hz
Modèle général d'exportation
100-120V~, 200-240V~, 50-60Hz
Max. 30 W
100-120V\~T1AH
200 - 240 V ~ T 500 mA H
prise standard IEC
consummation
fusible
cable de raccordement
Mesures et poids
La société BEHRINGER apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications nécessaires peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques et la configuration physique des produits peuvent différer des spécifications et illustrations représentées dans ce manuel.
- Notice d'utilisation
- Consignes de sécurité
- Consignes de sécurité:
- Introduction
- Avant de commencer
- Éléments de fonctionnement
- Utilisation
- Section limiteur
- Fonction sidechain
- Section à lampes
- Installation
- Montage en rack
- Voltage
- Connexions audio
- Choix du niveau de fonctionnement
- Entrées AUDIO
- Sorties AUDIO
- La section compresseur
- La section PEAK limiter
- Les commutateurs
- Afficheurs
- Alimentation secteur
- Mesures et poids
Marque : BEHRINGER
Modèle : T1952
Catégorie : Préampli à lampe
