CT100 - Accessoire audio BEHRINGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de câbles et générateur de sons audio
Alimentation	Pile 9V (non fournie)
Connecteurs supportés	Jack 6,3 mm, Jack 3,5 mm, TT, MIDI (5 broches), XLR (3 broches), Cinch
Modes de fonctionnement	Testeur de câbles, testeur de câbles installés (court-circuit), générateur de sons (1 kHz et 440 Hz)
Fonctions de test	Détection de correspondance des broches, faux contacts, courts-circuits, interruptions, alimentation fantôme (>9V)
Affichage	LED indiquant les broches connectées et les défauts (INTERMITTENT, GROUNDED SHIELD, PHANTOM, TEST TONE)
Niveaux de sortie sonore	+4 dBu, -10 dBV, -50 dBV (microphone)
Dimensions (estimées)	Environ 100 x 70 x 30 mm
Poids (estimé)	Environ 200 g (sans pile)
Accessoires inclus	Attache ceinture
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas utiliser le mode générateur de sons sur des câbles MIDI. Remplacer la pile si le niveau sonore baisse.
Réparabilité	Pile remplaçable par l'utilisateur. Pour toute autre réparation, contacter le support Behringer.
Garantie	Consulter les conditions sur le site Behringer (http://www.behringer.com)

FOIRE AUX QUESTIONS - CT100 BEHRINGER

Comment utiliser le CT100 en mode testeur de câbles ?

Placez le commutateur ON en position CABLE TESTER. Branchez une extrémité du câble sur l'embase OUT et l'autre sur une embase IN correspondante. Les LED indiquent quelles broches sont reliées.

Que signifie l'allumage de la LED INTERMITTENT ?

La LED INTERMITTENT s'allume pour signaler un faux contact détecté sur une broche. Appuyez sur RESET pour réinitialiser l'affichage.

Comment tester un câble déjà installé (ex: en studio) ?

Maintenez RESET enfoncé tout en mettant le commutateur sur CABLE TESTER. La LED ON clignote : le CT100 est en mode test de court-circuit. Branchez une extrémité du câble sur OUT, l'autre reste libre. Si aucune LED ne s'allume, il n'y a pas de court-circuit.

Comment détecter une rupture dans un câble installé ?

Créez volontairement un court-circuit entre deux broches à l'extrémité libre du câble. Si le trajet est ouvert, l'afficheur reste éteint. Si des LED s'allument, le flux est interrompu.

Comment utiliser le générateur de sons ?

Mettez le commutateur ON en position TEST TONE. Le signal sonore est émis sur la broche 'point chaud' de chaque embase OUT. Utilisez le commutateur TEST TONE LEVEL pour régler le niveau (+4 dBu, -10 dBV, -50 dBV). Ne pas utiliser sur des câbles MIDI.

Comment changer la fréquence du son test ?

En mode TEST TONE, appuyez sur RESET pour basculer entre 1 kHz et 440 Hz. La LED TEST TONE indique la fréquence : allumée = 1 kHz, éteinte = 440 Hz.

Comment détecter une alimentation fantôme ?

En mode TEST TONE, les LED PHANTOM s'allument si une tension supérieure à environ 9V est présente sur les broches 2 et 3 de l'embase XLR.

Quels types de câbles peuvent être testés ?

Le CT100 supporte les connecteurs Jack 6,3 mm, Jack 3,5 mm, TT, MIDI (5 broches), XLR (3 broches) et Cinch. Pour le MIDI, 2 broches restent libres.

Que faire si le niveau sonore du générateur est faible ?

Un niveau sonore anormalement bas peut indiquer que les piles faiblissent. Remplacez la pile 9V par une neuve.

Comment réinitialiser l'affichage des LED ?

Appuyez sur le bouton RESET. Cela éteint les LED INTERMITTENT et réinitialise l'affichage pour un nouveau test.

MODE D'EMPLOI CT100 BEHRINGER

Manuel d'utilisation

Version 1.0 Mars 2001

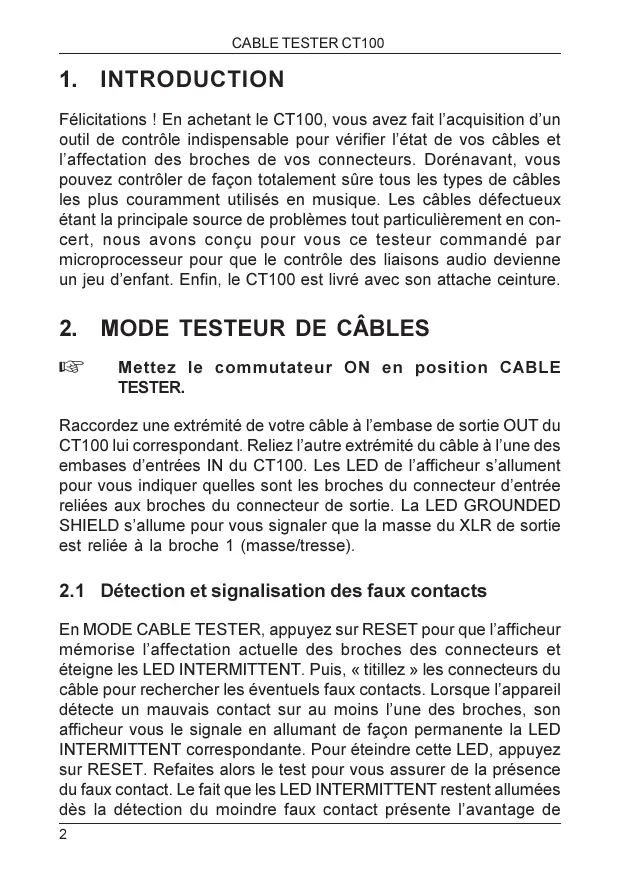

1. Introduction

Félicitations! En achetant le CT100, vous avez fait l'acquisition d'un outil de contrôle indispensable pour vérifier l'état de vos câbles et l'affection des broches de vos connecteurs. Désormais, vous pouvez contrôler de façon totalement sûre tous les types de câbles les plus couramment utilisés en musique. Les câbles défectueux étant la principale source de problèmes tout particulièrement en concert, nous avons conçu ce testeur commandé par microprocesseur pour que le contrôle des liaisons audio devienne un jeu d'enfant. Enfin, le CT100 est livré avec son attache ceinture.

2. Mode testeur de câbles

Mettez le commutateur ON en position CABLE TESTER.

Raccordez une extrémité de votre câble à l'embase de sortie OUT du CT100 lui correspondant. Reliez l'autre extrémité du câble à l'une des embase d'entrées IN du CT100. Les LED de l'afficheur s'allument pour vous indiquer quelles sont les broches du connecteur d'entrée reliées aux broches du connecteur de sortie. La LED GROUNDED SHIELD s'allume pour vous signaler que la masse du XLR de sortie est reliée à la broche 1 (masse/tresse).

2.1 Détection et signalisation des faux contacts

En MODE CABLE TESTER, appuyez sur RESET pour que l'afficheur mémorise l'affection actuelle des broches des connecteurs et éteigne les LED INTERMITTENT. Puis, « titiliez » les connecteurs du cable pour rechercher les évventuels faux contacts. Lorsque l'appareil détecte un mauvais contact sur au moins l'une des broches, son afficheur vous le signale en allumant de façon permanente la LED INTERMITTENT correspondante. Pour éteindre cette LED, appuyez sur RESET. Refaites alors le test pour vous assurer de la présence du faux contact. Le fait que les LED INTERMITTENT restent allumées après la détection du moindre faux contact présente l'avantage de

vous signaler le problème même lorsqu'il n'apparaît que de façon tellement fugitive que l'œil humain ne pourrait pas percevoir l'allumage de la LED un si court instant.

3. Detection de courts-circuits dans des câbles installles

Lorsque le câblage est fixe (en studio par exemple), il arrive souvent que les deux extrémités d'un câble ne puissent pas atteindre simultanément le CT100. Dans ce cas, utilisez le mode « Installed Cable Tester » (câble installé).

Maintenez enfoncée la touche RESET et ensuite seulement, mettez le commutateur ON en position CABLE TESTER : La LED ON clignote pour vous signifier que le CT100 est en MODE TEST DE COURT-CIRCUIT (autrement dit en mode « Installed Cable Tester ») !

Dans ce mode, l'afficheur indique uniquement d'éventuels contacts entre les broches (= court-circuit). À la différence du mode testeur de cable (voir chapitre 2), ce mode ne teste pas la correspondance des liaisons entre les broches de chaque extrémité du cable. Reliez l'une des extrémités du cable « suspect » à l'embase OUT du CT100 lui correspondant. L'autre extrémité du cable doit rester libre. Si aucune LED de l'afficheur ne s'allume, le testeur n'a pas détecté de court-circuit dans le cable.

3.1 Recherche de ruptures dans les câbles installés

Pour ce type de test, créez volontairement un court-circuit entre deux broches de votre câble. Pour ce faire, reliez une embase court-circuitée à l'extrémité libre du câble. Si le trajet emprunté par le flux de signal dans le câble est ouvert, l'afficheur vous indique les broches court-circuitées. Si les LED de l'afficheur restent éteintes, le flux de signal dans votre câble est interrompu.

Pour détecter les faux contacts, suivez la procédure du mode testeur de cables (voir chapitre 2.1).

4. Mode TEST par generateur de SONS

Mettez le commutateur ON en position TEST TONE.

N'utilisez jamais le mode TEST PAR GENERATEUR DES SONS sur des câbles MIDI !

Le signal sonore est affecté à la broche « point chaud » de chaque embase de sortie OUT du CT100. On désigne le niveau du son via le commutateur TEST TONE LEVEL. Les différents niveaux sont +4 dBu, -10 dBV et -50 dBV (niveau microphone). Ce mode détecte les interruptions de flux dans le câble et contrôle le niveau des signaux. Attention : le niveau du son test peut s'éloigner de son niveau idéal lorsque les piles du CT100 doivent faiblir.

4.1 Choix du son test (1 kHz et 440 Hz)

Lorsque le CT100 est en mode test par générateur de sons, on passe d'un son test à l'autre (1 kHz et 440 Hz) en appuyant sur RESET. La LED TEST TONE indique le son choisi : quand elle est allumée, le son généré est 1 kHz, quand elle est éteinte, le son généré est 440 Hz.

5. Detection de la presence d'une alimentation fantôme

En mode test par générateur de sons, le CT100 détecte la présence d'une alimentation fantôme externe aux broches 2 et 3. En général, on utilise une telle tension pour alimenter les micros électrostatiques. Les LED PHANTOM s'allument lorsque une tension supérieure à environ 9V est présente dans le câble.

6. TYPES de câbles

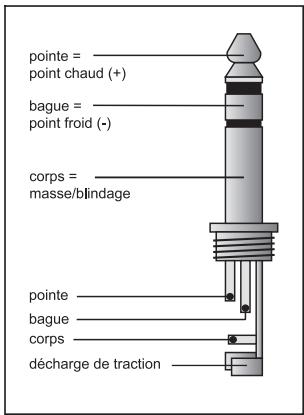

Connecteurs jacks 6,3 et 3,5 mm & connecteur TT (broche 3 peut rester libre)

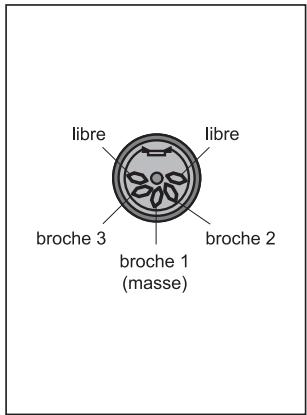

Connecteur MIDI (2 broches restent libres)

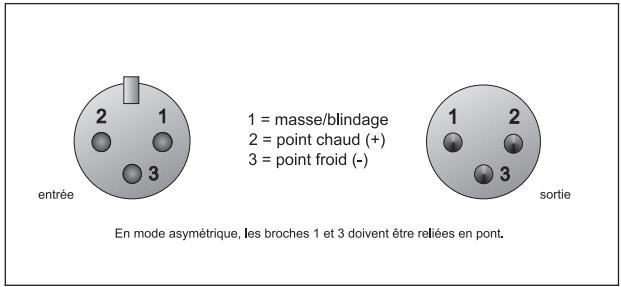

Connecteur XLR (le numéro des broches figure sur le connecteur)

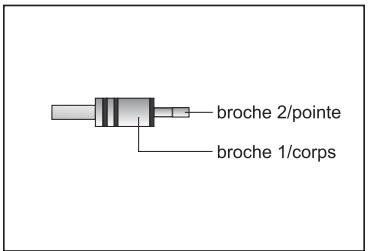

Connecteur Cinch

7. Garantie

Vous pouvez consulter nos conditions de garantie actuelles sur le site Internet http://www.behringer.com. Bien entendu, vous pouvez aussi nous contacter par e-mail ([e-mail]), par fax au [phone] ou encore par téléphone au [phone].
