Intitulé	Description
Type de produit	Moniteur de studio actif
Caractéristiques techniques principales	Woofer de 8 pouces, tweeter de 1 pouce, réponse en fréquence de 50 Hz à 20 kHz
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	400 x 300 x 250 mm
Poids	6,5 kg
Compatibilités	Compatible avec la plupart des interfaces audio et équipements de studio
Puissance	200 Watts (crête)
Fonctions principales	Contrôle du volume, égaliseur intégré, entrée XLR et TRS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Éviter l'exposition à l'eau, utiliser dans un environnement ventilé
Informations générales utiles	Idéal pour les studios d'enregistrement, les DJ et les musiciens

FOIRE AUX QUESTIONS - B2031 BEHRINGER

Comment connecter le BEHRINGER B2031 à mon équipement audio ?

Utilisez un câble XLR ou TRS pour connecter la sortie de votre équipement audio à l'entrée du BEHRINGER B2031.

Quel type d'amplificateur dois-je utiliser avec le BEHRINGER B2031 ?

Le BEHRINGER B2031 est un moniteur actif et ne nécessite pas d'amplificateur externe. Assurez-vous simplement qu'il est branché sur une prise secteur.

Pourquoi mon BEHRINGER B2031 ne produit-il pas de son ?

Vérifiez que l'appareil est allumé, que le volume est réglé correctement et que les câbles sont bien connectés. Assurez-vous également que votre source audio fonctionne.

Puis-je utiliser le BEHRINGER B2031 pour des performances en direct ?

Oui, le BEHRINGER B2031 peut être utilisé pour des performances en direct, mais il est principalement conçu pour le monitoring en studio.

Comment régler les basses et les aigus sur le BEHRINGER B2031 ?

Utilisez les contrôles de fréquence situés à l'arrière de l'enceinte pour ajuster les basses et les aigus selon vos préférences.

Quelle est la plage de fréquence du BEHRINGER B2031 ?

La plage de fréquence du BEHRINGER B2031 est de 50 Hz à 22 kHz.

Le BEHRINGER B2031 est-il compatible avec des systèmes de son surround ?

Oui, vous pouvez intégrer le BEHRINGER B2031 dans un système de son surround, mais il est recommandé de l'utiliser principalement comme moniteur de studio.

Comment nettoyer mon BEHRINGER B2031 ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. Évitez d'utiliser des produits chimiques agressifs.

Quelle est la puissance de sortie du BEHRINGER B2031 ?

Le BEHRINGER B2031 dispose d'une puissance de sortie de 150 watts pour les basses et 75 watts pour les aigus.

Que faire si mon BEHRINGER B2031 surchauffe ?

Assurez-vous que l'enceinte est placée dans un endroit bien ventilé et que les grilles ne sont pas obstruées. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI B2031 BEHRINGER

Notice d'utilisation

GARANTIE:
Les conditions de garantie valables actuellément en vigueur sont reprises aux modes d'emploi angls et allomands. Au besoin, vous pouvez prélever celles-ci en langue française à notre Website sous http://www.behringer.com ou les demander par E-Mail sous; [e-mail], par Fax; au N^ [phone] et par téléphone; au N^ + 49 02154 920666.

ATTENTION: Pour éviter tout risque d'électrocution, ne pas ouvrir le boîtier. Ne pas réparer l'appareil soi-même. Consulter une personne qualifiée.

MISE EN GARDE: Pour éviter tout risque d'incendie ou d'électrocution, ne pas exposer l'appareil à la pluie ou à l'humidité.

Le symbole de la flèche en forme d'éclair à l'intérieur d'un triangle indique à l'utilisateur que cet apparéil contient des circuits haute tension non isolés qui peuvent entrainer un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle indique à l'utilisateur les consignes d'entretien et d'utilisation à respecter. Lisez le manuel.

CONSIGNES DE SECURITE:

Lisez la totalité de ces consignes avant d'utiliser l'appareil.

Conservez ces instructions:

Les consignes d'utilisation et de sécurité doivent être conservées pour pouvoir s'y reporter ultérieurement.

Respectez ces consignes:

Toutes les consignes d'entretien et d'utilisation de l'appareil doivent'être respectées.

Suivez les instructions:

Toutes les instructions d'entretien et d'utilisation doivent être suivies.

Liquides et humidité:

Ne pas utiliser cet apparéil à proximité de liquides (par exemple près d'une baignoire, d'un évier, d'un lavabo, d'un lave-linge, d'un endroit humide, d'une piscine, etc.).

Ventilation:

Ne jamais placer l'appareil dans un endroit qui risque d'empêcher une bonne ventilation. Par exemple, ne pas placer l'appareil sur un canapé, un lit ou une couverture, qui risquent d'obstruer les ouïes de ventilation. Ne pas le placer non plus dans un endroit fermé comme un casier ou un placard qui risque de génér l'arrivée d'air aux ouïes de ventilation.

Chaleur:

L'appareil doit être éloigné de toute source de chaleur comme les radiateurs, les cusinières ou d'autres appareils qui générent de la chaleur (y compris les amplificateurs).

Alimentation:

L'appareil doit être exclusivement connecté au type d'alimentation mentionné dans les consignes de fonctionnement ou sur l'appareil.

Terre et polarisation:

Vérifiez le bon état de la mise à la terre de l'appareil.

Protection des cordons d'alimentation:

Faites attention à ne pas marcher sur les cordons, ni à les écraser avec d'autres éléments placés sur ou contre eux. Veillez aux bonnes connexions du cordon d'alimentation à la prise murale et au connecteur d'alimentation de l'appareil. Veillez également au bon état de la gaine.

Nettoyage:

Nettoyez l'appareil selon les seules recommandations du fabricant.

Temps de non utilisation:

Si I'appareil ne doit pas etre utilisependant un certain temps, deconnectez le cordon d'alimentation du secteur.

Pénetration d'objects ou de liquide:

Veillez à ne jamais laisser pénétrer d'objet ou de liquide par les ouvertures du boitier.

Service après-vente:

Consultez une personne qualifiée dans les cas suivants:

• le cordon ou le connecteur d'alimentation a ete endommagé, ou

• du liquide ou des objets ont pénétré à l'intérieur de l'appareil, ou

• l'appareil a ete exposé à la pluie, ou

• l'appareil montre des signes de fonctionnement anormal ou une baisse significative des performances, ou

• l'appareil est tombé ou le boitier est endommagé.

La Maintenance:

L'utilisateur ne doit pas effectuer de réparations par lui-même, en dehors de ce qui lui est expressément indiqué dans le manuel. Tout autre réparation devra être effectuee par une personne qualifiée.

1. INTRODUCTION

Félicitations! Vous venez d'acheter les nouveaux TRUTH B2031 BEHRINGER. Ces moniteurs actifs de studio sont parmi les meilleur du marché. Grace à leur précision extrème, leur équilibre parfait et la qualité de leur image stéreo, ils restituent leur musique avec une fidélité totale.

1.1 Avant de commencer

Les TRUTH ont eté emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si l'emballage vous parvient endommagé, vérifie qu'ils neprésentent aucun signe extérieur de dégats.

En cas de dommages, ne nous renvoyez pas les moniteurs, mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.

Les TRUTH doivent être installés sur un support plat et stable. Veillez à ce que la circulation d'airauraud des moniteurs soit suffisante et ne les placez pas sur une source de chaleur afin de leur éviter toute surchauffe.

Avant de relier les TRUTH à la tension secteur, vérifie que la tension nécessaire à leur fonctionnement corresponde bien à la tension fournie par votre secteur!

On effectue le raccordement au secteur via le cable d'alimentation fourni et l'embase IEC. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos apparèils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommendons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du cable d'alimentation que de l'appareil.

1.2 Éléments de contrôle

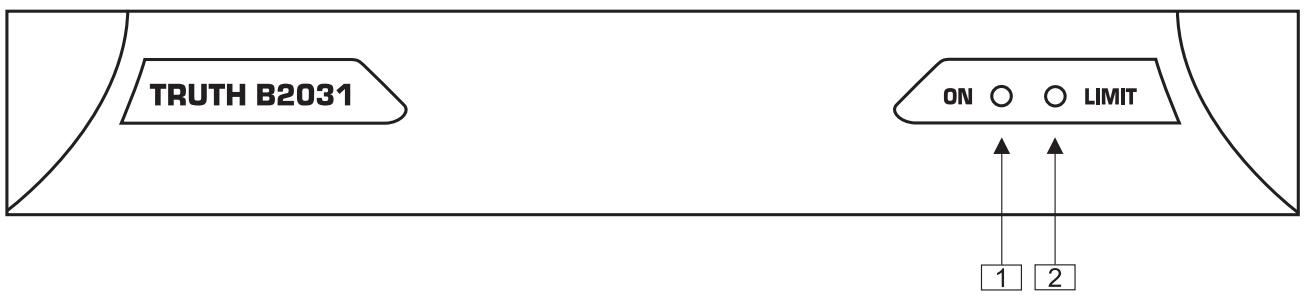

Fig. 1.1: Éléments de contrôle de la face avant

1 ON. Cette LED indique que le moniteur est sous tension.
2 LIMIT. Cette LED signale l'activité de l'un des limiteurs de protection.

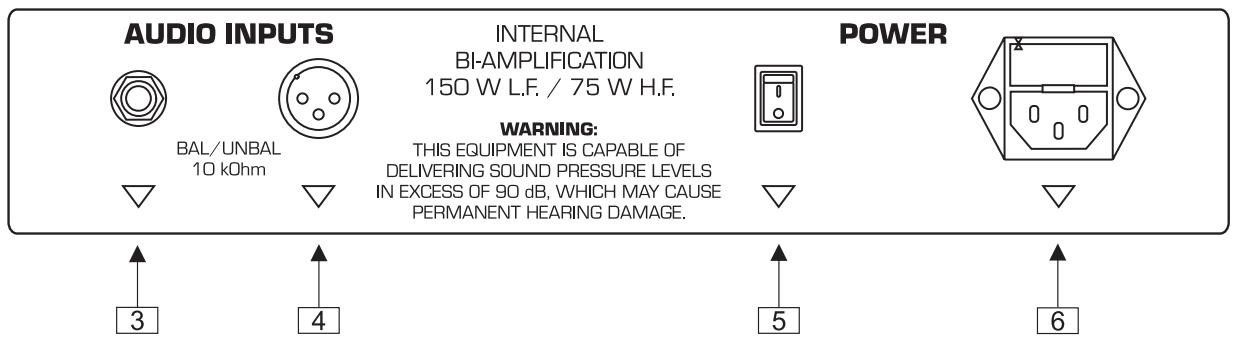

Fig. 1.2: Entrées et interrupteur du panneau arrêté

Tous les connecteurs du TRUTH sont orientés vers le bas afin de pouvoir placer le moniteur contre un mur.

3 INPUT. Cette entrée sur jack symétrique est destinée à receiveoir le signal de la source audio.
4 INPUT. Cette entrée sur XLR est conque pour receivevoir le signal symétrique de la source audio.
5 L'interrupteur POWER permet demettre le TRUTH sous tension.

Allumez tous le TRUTH apres tous les autres appeareils et eteignez-le tous en premier.

6 PORTE FUSIBLE / SELECTEUR DE VOLTAGE. Avant de relier les moniteurs à la tension secteur, vérifie que leur voltage correspond à celui de votre tension secteur. Au cas où vous série améné à replacer leFuse, veillez impérativement àCHOISIR un fuseble de même type. Utilisez uniquement le cordon d'alimentation fourni pour connecter l'appareil au secteur.Consultez également les instructions du chapitre 2 « INSTALLATION »

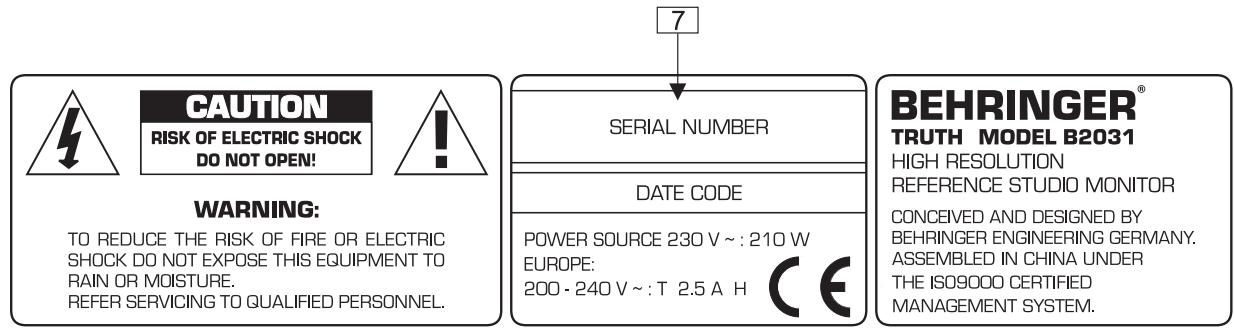

Fig. 1.3: Numéro de série des TRUTH

7 NUMERO DE SERIE. Veuillez prendre le temps de nous renvoyer la carte de garantie dument remplie dans les 14 jours suivant la date d'achat sans quoi vous perdriez tout droit aux prestations de garantie. Vous pouze aussi replir la carte de garantie en ligne sur le www.behringer.com.

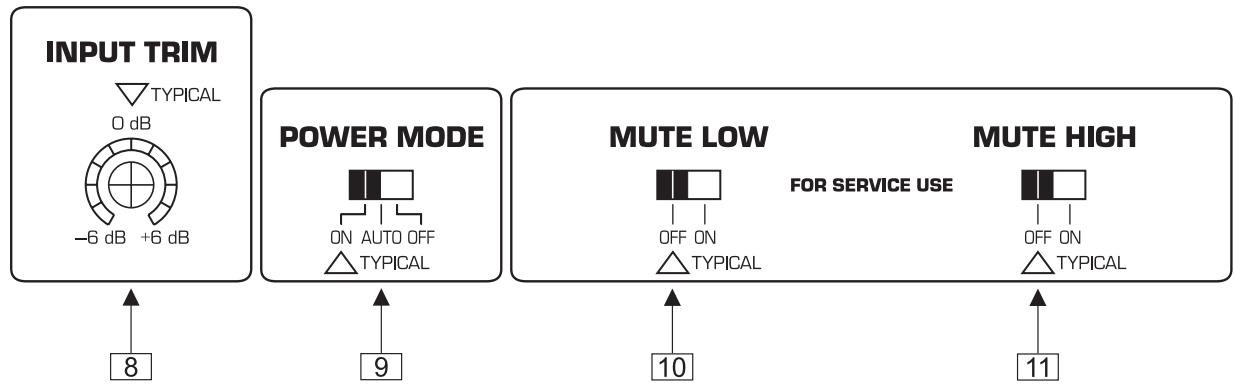

Fig. 1.4: Première rangée de commandes du panneau arrêté

8 INPUT TRIM. Ce potentiemetre permit d'adapter la sensibilité d'entree du TRUTH au niveau des differentes sources.
9 POWER MODE. Ce selecteur permit de basculer entre les modes « On », « Off » et « Auto »
10 MUTE LOW. Permet de mettre le haut-parleur des graves hors service lors d'interventions de maintenance ou de réparations.
11 MUTE HIGH. Permit de mettre le haut-parleur des aigus hors service lors d'interventions de maintenance ou de réparations.

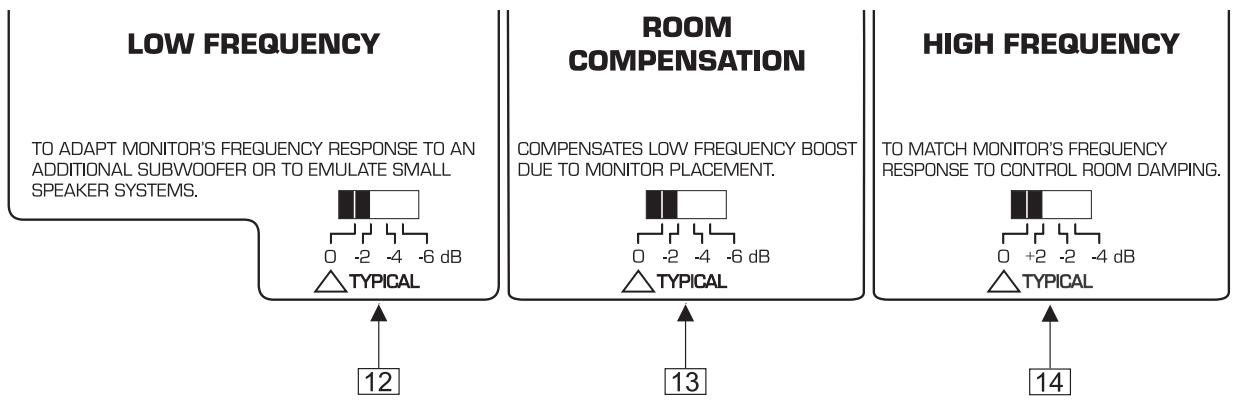

Fig. 1.5: Seconde rangée de commandes du panneau arrêté

12 LOW FREQUENCY. Ce sélecteur permet de limiter la plage de restitution des basses dans le cas d'une utilisation avec un subwoofer. Il donne aussi la possibilité de simuler les caractéristiques acoustiques de petits haut-parleurs.
13 ROOM COMPENSATION. Pour une flexibilité optimale, cette commande permet d'adapter la restitution des TRUTH à l'acoustique du lieu.
14 HIGH FREQUENCY. Ce selecteur est destiné au réglage de la réponse des moniteurs en fonction des conditions d'amortissement acoustique de la cabine.

2. INSTALLATION

Les TRUTH B2031 ont ete emballés avec le plus grand soin dans nos usines pour leur garantir un transport en toute sécurité. Cependant, si I'emballage you parvient endommagé, vérifie qu'ils ne presentent aucun signe extérieur de dégats.

En cas de dommages, ne nous renvoyez pas les moniteurs, mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.

2.1 Positionnement

Les TRUTH BEHRINGER doivent être installés sur un support plat et stable.

Veillez à ce que la circulation d'air autour des moniteurs soit suffisante et ne les placez pas sur une source de chaleur afin de leur éviter tout problème de surchauffe.

2.2 Tension secteur

Avant de relier les TRUTH à la tension secteur, vérifie que leur voltage correspond à celui de votre tension secteur. Au cas où vous série amené à remplaçer un fusible, veillez impératifement à utiliser un fusible de même type. L'embase du fusible possède deux positions différentes pour pouvoir désirir entre 230 V et 115 V. Attention, ce dernier point n'est pas valable pour les modèles d'exportation concus, par exemple, pour un voltage de 115 V.

Le raccordement à la tension secteur s'effectue via le cordon d'alimentation fourni et l'embase IEC. Ils sont conformes aux normes de sécurité en vigueur.

Assurez-vous que tous vos apparèils sont équipés d'une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du cable d'alimentation que de l'appareil.

2.3 Connexions audio

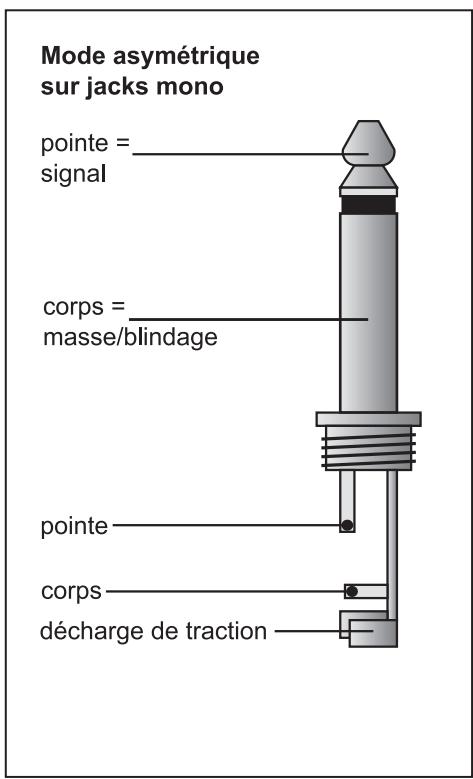

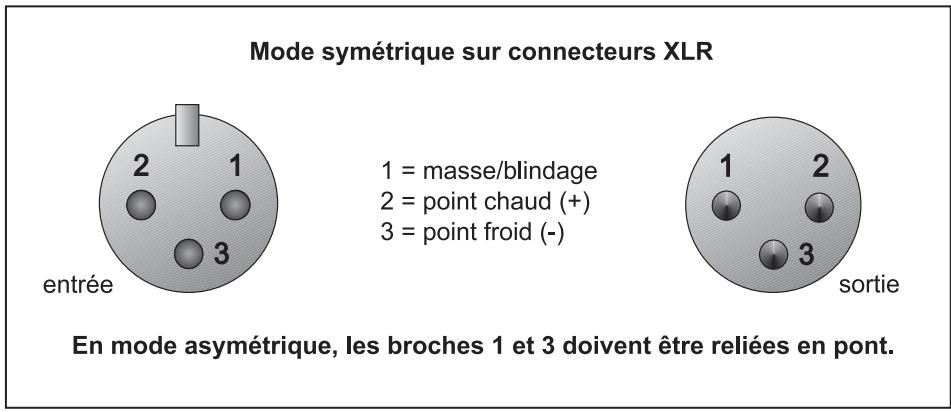

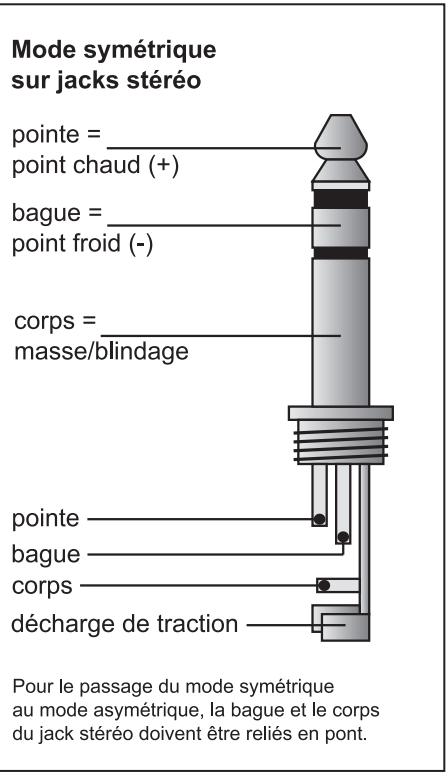

Fig. 2.1: Les différents types de connecteurs

3. CHARACTERISTIQUES TECHNIQUES

ENTREES AUDIO

Connecteur XLR

Entrée à symétrie électronique

Connecteur jack 6,3 mm

Entrée à symétrie électronique

Impédance d'entrée

10 kOhms

Gain d'entrée max.

+22 dBu

HAUT-PARLEURS

Aigus

Dôme en titane de 25 mm refroidi par ferrofluide

Basses

Membrane en polycarbonate de 22 cm (8,75")

AMPLIFICATEURS

Puisance graves

150 watts max.

Puisance aigus

75 watts max.

Bruit

<10 dBa @ 1m (par moniteur)

FILTRE

Type

Filtre actif Linkwitz-Riley, cat. 4

Fréquence de coupure

2 kHz

CHARACTERISTIQUES DU SYSTÉME

Réponse en fréquences

De 50 Hz à 21 kHz

Pressionacoustique

Max. 116 dB SPL @ 1 m (paire)

ALIMENTATION

Tension secteur

USA/Canada

120V ,60Hz

UK/Australie

240V ,50Hz

Europe

230V ,50Hz

Modèle général d'export.

100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz

Consummation

210 W, veille 27 W

Fusible

Raccordement secteur

200 - 240 V ~ T 2,5 A H

Embase IEC standard

DIMENSIONS/POIDS

Dimensions

Env. 15kg (par moniteur)
