FORCE FEEDBACK RACING WHEEL - Volant de course avec retour de force THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Volant de course avec retour de force (Force Feedback)
Marque et modèle	Thrustmaster Force Feedback Racing Wheel
Compatibilité	PC sous Windows 98, Windows Millennium, Windows 2000
Connectivité	Port USB (branchement à chaud) + câble d'alimentation externe
Technologie de retour de force	Immersion TouchSense avec brevets I-FORCE
Commandes principales	Volant, leviers de vitesse (2), frein progressif, accélération progressive, point de vue 8 directions, bouton 4-en-1, boutons d'action (x2)
Pédales	Pédale de frein analogique, pédale d'accélération analogique (pédalier séparé)
Fixation	Système de verrouillage avec vis à serrer sous la table (compatible tables planes)
Logiciel inclus	Éditeur Force Feedback Racing Wheel pour programmer les boutons et créer des profils de jeu
Alimentation	Adaptateur secteur externe (câble fourni)
Poids approximatif	2,5 kg (volant + pédalier)
Dimensions du volant	280 mm de diamètre environ
Matériau	Plastique, poignée caoutchoutée
Garantie	1 an pièces et main-d'œuvre
Entretien et nettoyage	Débrancher avant nettoyage. Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas serrer excessivement les vis de fixation. Utiliser sur une surface stable. Tenir à l'écart des liquides.
Pièces détachées et réparabilité	Contactez le support technique Thrustmaster. Ne pas ouvrir le boîtier (risque de choc électrique).

FOIRE AUX QUESTIONS - FORCE FEEDBACK RACING WHEEL THRUSTMASTER

Quels systèmes d'exploitation sont compatibles avec le Thrustmaster Force Feedback Racing Wheel ?

Le volant est compatible avec Windows 98, Windows Millennium et Windows 2000. Les pilotes sont fournis sur CD-ROM pour ces OS.

Comment brancher le volant sur mon PC ?

Branchez d'abord le câble d'alimentation fourni, puis connectez le câble USB sur un port USB libre. Le volant se branche à chaud : l'ordinateur peut rester allumé. Placez l'interrupteur à l'arrière du volant sur la position marche.

Que faire si mon volant n'est pas reconnu par Windows ?

Vérifiez que les pilotes ont été installés correctement. Si l'état affiché est 'Non connecté', lancez l'utilitaire CLEANW.EXE (sur le CD) pour désinstaller les anciens pilotes, puis réinstallez-les en suivant les instructions du manuel.

Comment tester que mon volant fonctionne correctement ?

Allez dans Démarrer > Paramètres > Panneau de configuration > Contrôleurs de jeu. Le volant doit afficher l'état OK. Cliquez sur Propriétés, puis sur l'onglet Test Input pour vérifier les axes et les boutons.

Puis-je utiliser ce volant pour des jeux DOS ?

Non, l'Éditeur Force Feedback Racing Wheel ne fonctionne que sous Windows. Il n'est pas possible de créer des profils pour des jeux DOS avec ce logiciel.

Comment programmer les boutons du volant ?

Lancez l'Éditeur Force Feedback Racing Wheel (Démarrer > Programmes > Thrustmaster Force Feedback Racing Wheel). Cliquez sur un bouton de la photo à l'écran ou appuyez sur le bouton physique, puis attribuez un raccourci clavier. Sauvegardez votre profil.

Que faire en cas de dysfonctionnement dû à une décharge électrostatique ?

Quittez le jeu, débranchez le volant de l'ordinateur, puis rebranchez-le et relancez le jeu. Cette procédure permet de réinitialiser le périphérique.

Comment fixer le volant sur une table ?

Placez le volant sur une surface plane. Positionnez le système de verrouillage sur UNLOCK. Serrez les vis situées sous la table jusqu'à une bonne stabilité, puis basculez le verrouillage sur LOCK. Ne serrez pas trop fort pour éviter d'endommager le système.

Que faire si le retour de force ne fonctionne pas ?

Vérifiez que les pilotes sont correctement installés et que le jeu est configuré pour utiliser le retour de force. Assurez-vous que Force Feedback est activé dans les options du jeu. Si le problème persiste, contactez le support technique.

Comment contacter l'assistance technique Thrustmaster ?

Avant de contacter le support, réunissez le nom du produit, la date d'achat et votre configuration système. En Europe, retournez le produit défectueux chez votre revendeur. Aux États-Unis/Canada, enregistrez-vous sur http://us.thrustmaster.com et suivez la procédure de support. Un numéro RMA est requis pour tout retour.

MODE D'EMPLOI FORCE FEEDBACK RACING WHEEL THRUSTMASTER

Thrustmaster® et Guillemot™ sont des marques et/ou des marques déposées de Guillemot Corporation. Ferrari® est une marque déposée de Ferrari Idea S. A. Microsoft®, DirectX®, Windows 98™, Windows Millennium™ et Windows 2000™ sont des marques et/ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Adobe™ et Acrobat™ sont des marques d'Adobe Systems, Inc. Technologie Immersion TouchSense™ protégée par un ou plusieurs des brevets Immersion suivants: 5,185,561 / 5,220,260 / UM-108174 / 5,389,865 / 5,414,337 / 5,459,382 / B1 5,459,382 / 2,122,047 (Canada) / 5,513,100 / 5,559,412 / 5,576,727 / 5,589,854 / 5,629,594 / 5,691,898 / 5,701,140 / 5,721,566 / 5,731,804 / 5,734,373 / 5,739,811 / 2,167,304 (Canada) / 5,754,023 / 5,767,839 / 5,769,640 / 5,805,140 / 5,821,920 / 5,825,308 / 5,828,197 / 5,831,408 / 5,844,392 / 5,880,714 / 5,889,670 / 5,907,487 / 5,929,607 / 5,929,846 / 5,956,684 / 5,956,613 / 5,999,168 / 6,020,875 / 6,020,876 / 6,024,576 / 6,028,593 / 6,037,927 / 6,046,727 / 6,050,718 / 6,057,828 / 6,061,004. TouchSense™ et I-FORCE® sont des marques et/ou des marques déposées d'Immersion Corporation. Toutes les autres marques et tous les autres normes déposés reconnaissent nationally ou internationalement sont également reconnaux par les générées.

Copyright © Guillemot Corporation et Thrustmaster, Inc. 2000. Tous droits réservés.

que ce soit, électronique, mécanique, manuel, par le biais de photocopies, d'enregistrements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation et Thrustmaster.

Responsabilité limitée

Thrustmaster n’assument aucune responsabilité concernant leur utilisation, ni leur refondue ou les autres droits des tiers résultant de leur utilisation.

Contrat de licence utilisateur final

15 joui i t a t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation/Thrustmaster. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. L'acquéreur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Thrustmaster n'accorde qu'un droit d'utilisation du Logiciel. Thrustmaster se réserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquéreur s'engage à renvoyer le Logiciel à Thrustmaster ainsi que toutes les copies.

1. La licence est accordée à l'acquireur d'origine seulement. Guillemot Corporation and Thrustmaster restent propriétaires et titulaires du Logiciel et se réservent tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquireur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquireur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquireur connait et accepte le copyright apportant au Guillemot Corporation et/ou Thrustmaster. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel.
4. La licence octroie à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copiée.
5. Sauf dans les limites permises expressément par le Présent Contrat, l'acquéreur ne peut pas s'engager à, ni permettre à un tiers de s'engager à : Fournir ou divulguer le Logiciel à des tiers, Rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps, Faire des modifications ou des copies de quelque sorte que ce soit, Désassembler, décompiler ou modifier le Logiciel d'une quelconque manière ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'était pas accessibles à l'utilisateur, Faire des copies ou des traductions du Manuel de l'Utilisateur.

Garantie limitée

Thrustmaster Force Feedback Racing Wheel bénéficié d'une garantie d'1 an pièces et main d'œuvre à compter de la date d'achat. La seule garantie accordée par Thrustmaster est le remplacement de vos produits défectueux. En aucune cas, Thrustmaster ne saurait être tenu responsable envers qui que ce soit de tous dommages ou incidents, directs ou indirects, y compris de toute perte de données, d'informations ou autres que vous pourriez subir par l'utilisation du calculiciel faisant l'objet de cette licence.

TABLE des matières

II. CARACTÉRISTIQUES TECHNIQUES 52 III. FIXATION DU VOLANT 53 IV. INSTALLER LES PILOTES/LE LOGICIEL 54

I. INTRODUCTION 51 COMMENT LIRE CE MANUEL 51 INSTALLER LES PILOTES/LE LOGICIEL SOUS WINDOWS 98 54 INSTALLER LES PILOTES/LE LOGICIEL SOUS WINDOWS MILLENNIUM. 55 INSTALLER LES PILOTES/LE LOGICIEL SOUS WINDOWS 2000 55 TEST D'INSTALLATION 56 V. L'ÉDITEUR FORCE FEEDBACK RACING WHEEL 58 LANCERLELOGICIEL 58 PROGRAMMER LE VOLANT 58 VI. ASSISTANCE TECHNIQUE 59 SI VOUS DEVEZ RETOURNER UN PRODUIT 59

Ce manuel présuppose que vous êtes familiarisé avec un certain nombre d'expressions telles que « cliquer sur » ou « double-cliquer sur »

Avant de commencer à lire ce manuel, il est important que vous compreniez les conventions typographiques et les symboles utilisés dans cette documentation :

CAPITALES EN GRAS : pour les noms de répertoires ou fichiers et également pour le texte que vous devez taper manuellement au clavier (ex : INSTALL. EXE). Italique : pour les messages d'interface ou toute information apparaissant à l'écran. Touches clavier entre crochets : un signe « + » sépare les touches que vous devez maintenir enfoncées simultanément (ex : appuyez sur [Ctrl]+[Alt]+[Suppr]).

« Vous met en garde contre une action ou une omission qui pourrait vous placer dans une situation désagréable.

Vous propose la définition ou l'explication d'un mot ou d'une expression susceptible de vous poser un problème de compréhension.

Vous donne une information importante que vous devez prendre en compte avant de commencer l'action décrite.

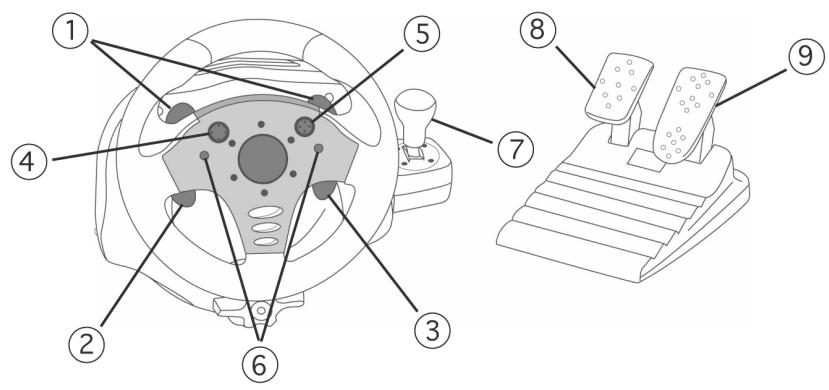

① Leviers de changement de vitesse ② Levier de freinage progressif ③ Levier d'accélération progressif ④ Point de vue 8 directions ⑤ Bouton 4 en 1 ⑥ Boutons d'action ⑦ Levier de changement de vitesse ⑧ Pédale de freinage analogique ⑨ Pédale d'accélération analogique

III. Fixation du VOLANT

Ne serrez pas trop

Ne serrez pas trop fort les vis car vous risquez d'endommager le système de fixation du volant ou la table.

Placez le Thrustmaster Force Feedback Racing Wheel sur une table ou une surface plane. Positionnez sur UNLOCK le système de verrouillage situé à l'avant du volant. Resserrez sous la table les vis de serrage jusqu'à ce que le volant soit parfaitement stable, puis positionnez le système de verrouillage sur LOCK. Reliez le pédalier au volant à l'aide du câble fourni. Vous pouvez à présent installer les pilotes et le logiciel.

Ce manuel décrit l'installation

des pilotes sous Windows 98, Windows Millennium et Windows 2000. En fonction de votre environnement ou du matériel/des logiciels installés, les écrans et la méthode d'installation peuvent varier sensiblement par rapport à la méthode décrite dans ce manuel.

Fenêtre 1 Fenêtre 2

IV. installer les pilotes/le logiciel

Thrustmaster Force Feedback Racing Wheel vous permet de vous brancher sur le port USB de votre PC pour un branchement « à chaud », c'est-à-dire ordinateur allumé. Branchez le Thrustmaster Force Feedback Wheel à l'aide du câble d'alimentation fourni, placez l'interrupteur situé à l'arrière de votre volant en position marche, puis insérez le connecteur USB dans l'un des ports USB situés à l'arrière de l'unité centrale. Le nouveau périphérique sera automatiquement détecté. Pour ce qui est de la procédure d'installation des pilotes de votre volant, veuillez vous référer au passage correspondant au système d'exploitation installé sur votre machine.

Installer les pilotes/le logiciel sous windows 98

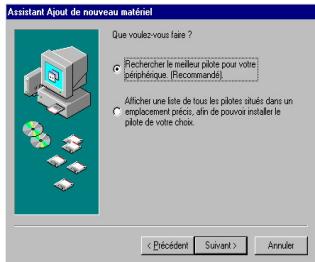

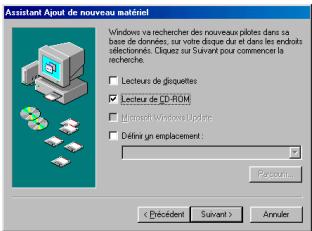

L'Assistant Ajout de nouveau matériel vous propose de rechercher pour vous les pilotes pour tout périphérique ou bien d'afficher une liste des pilotes qu'il détecte. Insérez le CD-ROM d'installation dans tout lecteur (attendez quelques instants que le CD soit reconnu). Activez l'option Rechercher le meilleur pilote pour tout périphérique (Recommandé) puis cliquez sur Suivant (Fenêtre 1). Cochez l'option Lecteur de CD-ROM, puis cliquez sur Suivant (Fenêtre 2). Windows affichera alors le chemin et le nom du dossier où se trouvent les pilotes dont vous avez besoin. Cliquez sur Suivant pour lancer l'installation des pilotes.

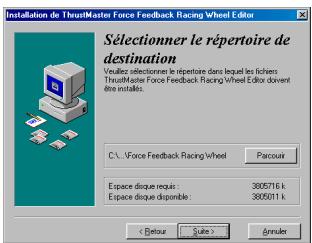

Une fois l'installation des pilotes terminée, l'installation de l'Éditeur Force Feedback Racing Wheel se lance automatiquement. Suivez les instructions portées à l'écran pour installer ce logiciel dans le répertoire par défaut C:\PROGRAM FILES\THRUSTMASTER\FORCE FEEDBACK RACING WHEEL.

Cliquez sur Terminer. Vous êtes maintenant prêt à tester votre volant (voir Test d'installation).

Fenetre 3

Fenetre 4

Fenetre 5

Installer les pilotes/le logiciel sous windows millennium

Insérez le CD-ROM d'installation dans votre lecteur. L'installation des pilotes doit se lancer automatiquement (dans le cas contraire, cliquez sur Suivant) ; il vous suffit alors de suivre les instructions.

Une fois l'installation des pilotes terminée, l'installation de l'Éditeur Force Feedback Racing Wheel se lance automatiquement. Suivez les instructions portées à l'écran pour installer ce logiciel dans le répertoire par défaut C:\PROGRAM FILES\THRUSTMASTER\FORCE FEEDBACK RACING WHEEL (Fenêtre 3). Cliquez sur Suivant.

Cliquez sur Terminer. Vous êtes maintenant prêt à tester votre volant (voir Test d'installation).

Installer les pilotes/le logiciel sous windows 2000

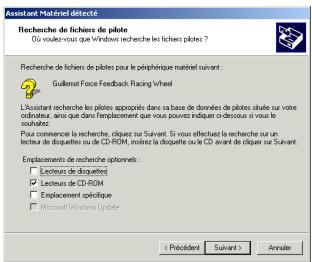

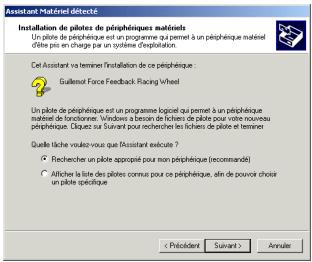

L'Assistant Matériel détecte et vous propose de rechercher pour vous les pilotes appropriés pour votre périphérique ou bien d'afficher une liste des pilotes connus. Activez l'option Rechercheur un pilote approprié pour mon périphérique (recommandé), puis cliquez sur Suivant (Fenêtre 4). Cochez l'option Lecteurs de CD-ROM et insérez le CD-ROM d'installation dans votre lecteur. Cliquez sur Suivant (Fenêtre 5).

Si Windows ne trouve pas les pilotes sur le CD-ROM, cochez également l'option Emplacement spécifique, cliquez sur Suivant, tapez D:\WIN2K DRIVERS (ou remplacez D par la lettre appropriée) et cliquez sur OK. Cliquez sur Suivant pour poursuivre l'installation des pilotes.

Fenetre 6

Fenetre 7

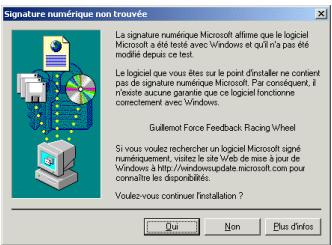

Cliquez sur Oui pour poursuivre l'installation lorsque la boîte de dialogue Signature numérique non trouvée apparait (Fenêtre 6), puis sur Terminer dans la boîte de dialogue suivante.

Une fois l'installation des pilotes terminée, vous pouvez procéder à l'installation de l'Éditeur Force Feedback Racing Wheel, le logiciel de programmation livré avec votre volant. Pour ce faire, Sélectionnez Démarrer/Exécuter..., puis tapez D:\EDITOR (ou remplacez D par la lettre appropriée). Suivez les instructions portées à l'écran pour installer ce logiciel dans le répertoire par défaut C:\PROGRAM FILES\THRUSTMASTER\FORCE FEEDBACK RACING WHEEL.

Cliquez sur Terminer. Vous êtes maintenant prêt à tester votre volant (voir Test d'installation).

TEST d'installation

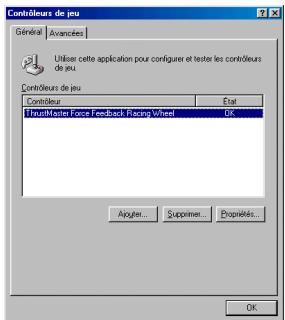

Sélectionnez Démarrer/Paramètres/Panneau de configuration, puis double-cliquez sur Contrôleurs de jeu (ou Options de jeu selon votre système d'exploitation). La boîte de dialogue Contrôleurs de jeu affichera Thrustmaster Force Feedback Racing Wheel avec l'état OK (Fenêtre 7).

Si la boîte de dialogue affiche l'état Non connecté, vous aurez peut-être à désinstaller les pilotes déjà prêts et réinstaller votre périphérique. Si tel est le cas, cliquez sur Démarrer/Exécuter... et tapez D:\CLEANW.EXE (ou remplacez D par la lecture appropriée). Cette commande désinstallera automatiquement les pilotes déjà prêts ainsi fin de facilititer la réinstallation.

Fenetre 8

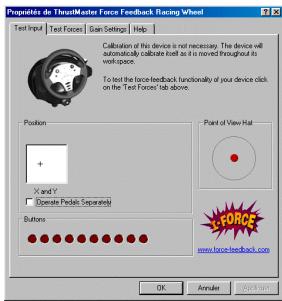

Cliquez sur Propriétés dans la boîte de dialogue Contrôleurs de jeu et sélectionnez l'onglet Test Input. Testez les différents axes en essayant les différents boutons et en contrôlant les résultats obtenus à l'écran (Fenêtre 8). Cliquez sur OK dans la boîte de dialogue Contrôleurs de jeu.

Vous ontenant pré à lancer l'Éditeur Force Feedback Racing Wheel (voir section suivante).

En cas de mauvais fonctionnement dû à une émission electrostatique, quittez le jeu et débranchez le périphérique de votre ordinateur. Pour rejouer, rebranchez le périphérique et relancez le jeu.

Veuillez noter que l'Éditeur

Force Feedback Racing Wheel ne peut être utilisé que sous

Windows. Il ne vous sera donc pas possible avec ce logiciel de créer des profils pour les yeux DOS.

Pour plus d'informations sur

les profils de jeu, cliquez sur Démarrer/Programmes/

Racing Wheel/Manuel de l'éditeur

Cliquez sur Démarrer/Programmes/Thrustmaster Force Feedback Racing Wheel/éditeur Thrustmaster Force Feedback Racing Wheel pour lancer le logiciel.

L'Éditeur Force Feedback Racing Wheel est un logiciel destiné à faciliter la configuration de votre contrôleur de jeu pour vosieux PC. Avec ce logiciel, il vous est possible d'attribuer les raccourcis clavier les plus utilisés dans un jeu aux boutons de votre périphérique de jeu, et de sauvegarder vos paramètres.

Programmer le VOLANT

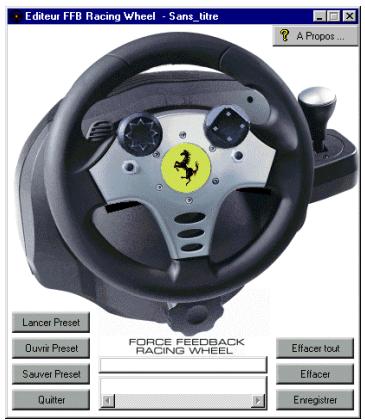

Cliquez sur l'un des boutons d'action sur la photo du volant affichée à l'écran (ou appuyez sur l'un des boutons sur le volant lui-même) pour programmer les boutons d'action en utilisant les raccourcis clavier. Le bouton sélectionné doit apparaître en rouge.

Sachez que la plupart des commandes clavier peuvent être programmées.

VI. Assistance technique

Avant de nous contacter (^*), merci de réunir les informations et les éléments suivants :

Nom du produit, Date d'achat du produit, Configuration système : processeur, mémoire, système d'exploitation, De quoi écrire.

Veillez à laisser votre ordinateur allumé à l'endroit où vous rencontrez le problème.

Thrustmaster offre une garantie d'un an pièces et main d'œuvre.

Avant de retourner un produit, contactez le support technique de Thrustmaster en téléphonant au numéro correspondant à votre pays (*)

En Europe : après avoir vérifié avec notre support technique (*) que le produit est défectueux, veuillez le retourner à votre revendeur informatique. C'est lui qui retournera le produit défectueux et c'est auprès de lui que Thrustmaster effectuera l'échange. Tous les clients sont invités à s'enregistrer en ligne sur notre site web, à l'adresse suivante : http://europe.thrustmaster.com. Une fois sur le site, cliquez sur Tech Support, puis sélectionnez Reach us.

Aux États-Unis et au Canada : les remboursements s'appliquent aux achats effectués directement après de Thrustmaster (sous 30 jours) us.thrustmaster.com. Une fois sur le site, cliquez sur Contact Us, puis choisissez Support. Vous serez inscrit dans notre fichier d'adresses, ce qui vous permettra de recevoir les informations sur les mises à jour et les nouveaux produits, ainsi que des offres spéciales.

N. B. : Seuls les envois comptant un numéro RMA (Return Merchandise Authorization) attribué par un agent du support technique seront acceptés.

Assurez-vous que le produit que vous tournez est bien complet : manuel(s), cable(s), boîte...

Pour obtenir les coordonnées de notre support technique, reportez-vous à la fin du manuel.
