Type de produit	Système audio home cinéma 5.1
Marque	THRUSTMASTER
Modèle	5.1 SOUND SYSTEM HOME CINEMA
Puissance totale (P.M.P.O.)	900 W
Puissance totale (RMS)	60 W
Puissance du caisson de basses (P.M.P.O.)	300 W
Puissance du caisson de basses (RMS)	20 W
Puissance par enceinte satellite (P.M.P.O.)	120 W
Puissance par enceinte satellite (RMS)	8 W
Réponse en fréquence	35 Hz - 20 kHz
Décodeur intégré	Compatible stéréo, Dolby Surround, Dolby Pro Logic, Dolby Pro Logic 2, Dolby Digital (AC-3)
Alimentation	Prise secteur (décodeur et caisson de basses)
Consommation électrique estimée	120 W (max)
Dimensions du caisson de basses (approx.)	30 x 30 x 30 cm
Dimensions des enceintes satellites (approx.)	15 x 10 x 15 cm
Poids total estimé	8 kg
Contenu de la boîte	1 décodeur, 1 alimentation, 1 télécommande, 2 piles AAA, 1 caisson de basses, 5 enceintes, câbles G9, optique, RCA, coaxial
Fonctions principales	Modes audio (stéréo, Pro Logic, Digital), réglage volume individuel, fonction silence, sélection de source
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Ne pas exposer à l'humidité ou à l'eau. Utiliser sur une surface stable.
Pièces détachées et réparabilité	Contacter le service après-vente THRUSTMASTER pour toute réparation ou pièce.
Informations générales	Garantie constructeur 2 ans. Fabriqué par Guillemot Corporation.

FOIRE AUX QUESTIONS - 5.1 SOUND SYSTEM HOME CINEMA THRUSTMASTER

Comment brancher les enceintes sur le caisson de basses ?

Branchez chaque enceinte sur la prise correspondante du caisson : L (avant gauche), R (avant droite), SL (arrière gauche), SR (arrière droite), C (centrale). Utilisez le câble G9 pour relier le décodeur au caisson.

Quels câbles utiliser pour connecter le décodeur à ma console ou lecteur DVD ?

Trois options : câble optique (sortie numérique optique), câble coaxial (sortie numérique coaxiale), ou câble RCA (sortie analogique). L'interrupteur DIGITAL INPUT SW doit être positionné sur OP ou CO selon le câble.

Comment tester l'installation sonore ?

Appuyez sur le bouton TEST de la télécommande. Un signal sonore parcourt chaque enceinte et le caisson. Vérifiez que les voyants L, R, SL, SR, C, SUB s'allument dans l'ordre.

Comment régler le volume des différentes enceintes ?

Utilisez les boutons MASTER (enceintes avant), CENTER (centrale), SURROUND (arrière) et SUB (caisson) sur la télécommande. Ajustez avec VOL+ et VOL-. Le voyant lumineux indique le niveau.

Que signifient les voyants STEREO, PROLOGIC et DIGITAL ?

STEREO : mode 2 canaux (enceintes avant + caisson). PROLOGIC : son spatialisé (5 satellites + caisson) à partir d'un signal stéréo. DIGITAL : mode Dolby Digital 5.1 avec signal optique/coaxial.

Comment couper le son temporairement ?

Appuyez sur le bouton MUTE de la télécommande. Le voyant MUTE s'allume. Appuyez à nouveau pour rétablir le son.

Comment passer d'une source audio à une autre ?

Appuyez sur AUDIO INPUT de la télécommande. Les voyants DIGITAL et ANALOG indiquent l'entrée active. Pour changer entre optique et coaxial, utilisez l'interrupteur DIGITAL INPUT SW à l'arrière du décodeur.

Où placer les enceintes pour un son optimal ?

Enceintes avant de part et d'autre du téléviseur, centrale au-dessus. Enceintes arrière derrière la position d'écoute, à 60-90 cm au-dessus. Caisson de basses au sol près du meuble TV.

Que faire si une enceinte ne fonctionne pas ?

Vérifiez le branchement des câbles. Relancez le test en appuyant sur TEST. Si le problème persiste, inspectez les connexions et assurez-vous que le volume n'est pas au minimum.

Ce système est-il compatible avec une PlayStation 2 ou Xbox ?

Oui. Pour PS2 : utilisez le câble optique (activez DIGITAL OUT dans les réglages). Pour Xbox : nécessite un câble audio-vidéo spécifique avec entrée optique. Vous pouvez aussi utiliser le câble RCA.

MODE D'EMPLOI 5.1 SOUND SYSTEM HOME CINEMA THRUSTMASTER

MANUEL DE L'UTILISATEUR

5.1 SOUND SYSTEM

Puissance utile totale : 900 W P. M. P. O., soit 60 W RMS (efficace)

Puissance utile du caisson de basses : 300 W P. M. P. O., soit 20 W RMS (efficace)

Puissance utile des enceintes : 120 W P. M. P. O., soit 8 W RMS (efficace) par canal

Fréquence de réponse : 35 Hz - 20 kHz

Décodeur : compatible stéréo, Dolby® Surround, Dolby® Pro Logic, Dolby® Pro Logic 2 (signal

décodé puis converti en Dolby® Pro Logic), Dolby® Digital (AC-3)

Contenu de la boite

- 1 décodeur - 1 alimentation du décodeur - 1 télécommande - 2 piles AAA - 1 caisson de basses - 5 enceintes - 1 cable G9 - 1 cable optique - 1 cable RCA - 1 cable coaxial

Remarque générale : la présente documentation décrit l'utilisation du 5.1 Sound System Home Cinema à partir de la télécommande. Toutes les commandes sont également accessibles via les boutons situés sur la face avant du décodeur.

Le son DOLBY® digital

Véritable avancée technologique, le son Dolby® Digital est un procédé de codage exclusivement numérique des signaux sonores sur 5 canaux plus un canal spécifique réservé aux effets spéciaux dessons concentrés dans l'extrême grave (ce canal, appelé LFE pour « Low Frequency Effect », constitue le fameux « point un » du standard d'équipement noté 5.1).

Mieux que le Dolby® Surround qui produit 4 signaux sonores (avant-gauche, avant-droite, centre et arrière) sur seulement deux enceintes, Dolby® Digital produit les principaux signaux sonores sur 6 enceintes de la manière suivante :

• Le caisson de basses va diffuser uniquement les basses fréquences et leurs effets spéciaux (LFE) procurant ainsi des sensations impressionnantes de réalisme lors des explosions par exemple.
• Le satellite central va diffuser uniquement les dialogues des personnages, renforçant le réalisme des échanges.
• Les quatre autres satellites sont diffuser individuellement les autres signaux sonores (musiques, ambiance, effets sonores, etc.). Leur interaction vous apportera une sensation spatiale des mêlures salles de cinéma : un son tournoyant ou provenant de la droite vers la gauche sera physiquement retransmis comme tel par les satellites, vous immergent entièrement dans le film.

Suivez les instructions ci-dessous en vous aidant du schéma ci-contre pour positionner vos enceintes.

Remarque 1: les pieds des 5 enceintes sont amovibles. Vous pouvez les retirer puis utiliser les orifices situés à l'arrête de chaque enceinte pour fixer ces dernières aux murs.

Remarque 2: parmi les 5 enceintes, 2 d'entre elles disposent d'un câble d'une longueur supérieure. Utilisez ces deux enceintes comme enceintes arrière pour une meilleure exploitation de la longueur de fil selon la profondeur de votre salon.

Placez les enceintes avant de part et d'autre du téléviseur et l'enceinte centrale au-dessus du téléviseur. Ces trois enceintes devront être de préférence à la même hauteur, au niveau des oreilles de l'auditeur. De plus, les trois enceintes doivent être orientées vers la position d'écoute (c'est-à-dire de l'emplacement de votre canapé) et à égale distance de celle-ci. Par exemple, les enceintes avant ne doivent pas être en retrait par rapport à l'enceinte centrale. Idéalement, l'écartement entre les enceintes gauche et droite doit correspondre à un angle compris entre 45 et 60 degrés par rapport à la position d'écoute (voir schéma ci-après).

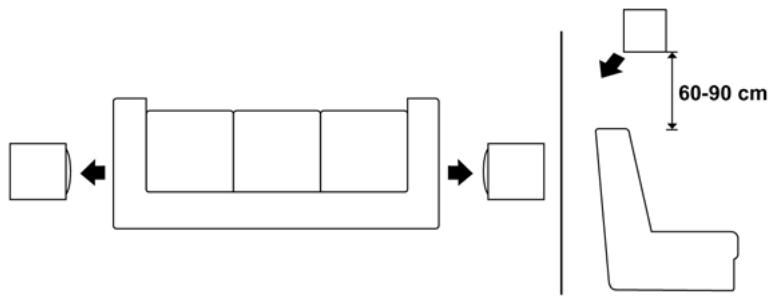

Les enceintes arrière doivent être placées de part et d'autres de la position d'écoute et légèrement en retrait (mais pas dérivère). Orientez les enceintes vers la position d'écoute et non pas vers le téléviseur. Il est également recommandé de positionner les enceintes arrière environ 60 à 90 cm au-dessus de la position d'écoute pour créer un véritable son spatial. À défaut vous pouvez tester d'autres positions jusqu'à ce que le son surround semble vous envelopper.

Le positionnement du caisson de basses importe peu, nous vous recommandons seulement de le poser à même le sol (par exemple à côté du meuble TV) pour permettre une meilleure diffusion des basses fréquences.

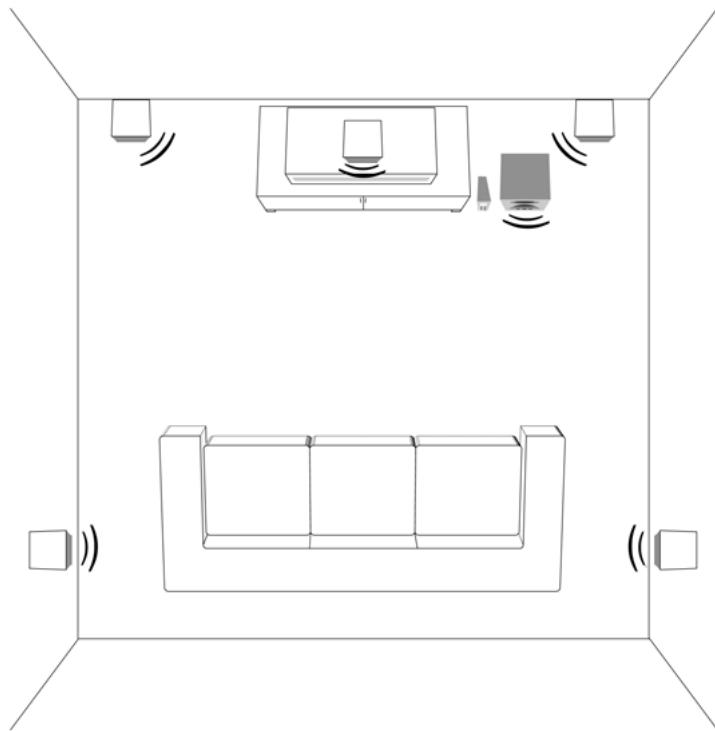

Une fois vos enceintes positionnées, votre installation devrait ressembler à celle illustrée sur le schéma suivant :

Connexion

Suivez les instructions ci-dessous pour connecter les différents éléments de votre 5.1 Sound System Home Cinema.

1. Éteignez votre périphérique de lecture (console, lecteur DVD, magnétoscope, etc.).

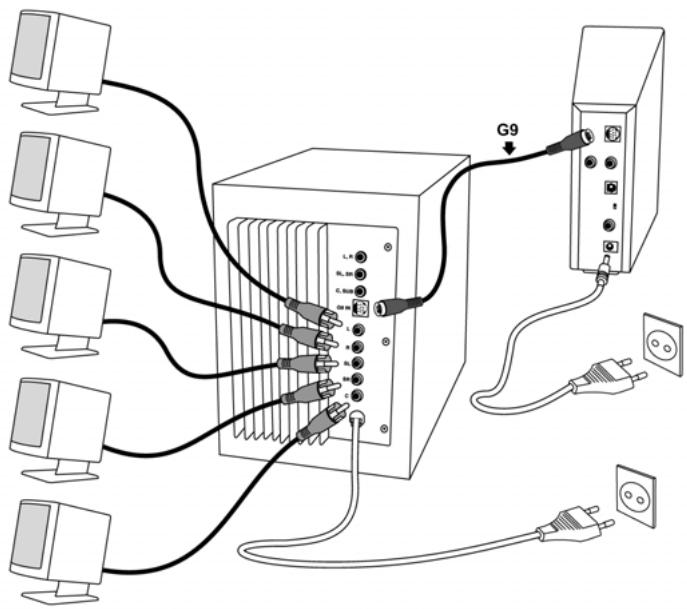

2. Branchez les enceintes sur les prises suivantes du caisson de basses :

L: enceinte satellite avant gauche, R: enceinte satellite avant droite, SL: enceinte satellite arrière gauche, SR: enceinte satellite arrière droite, C: enceinte satellite centrale.

1. Reliez la prise G9 OUTPUT du décodeur à la prise G9 IN du caisson de basses à l'aide du câble G9 fourni.

Remarque : les prises L, R, SL, SR et C, SUB du caisson de basses vous permettent de raccorder le kit 5.1 à un PC équipé d'une carte son compatible 5.1.

1. Reliez le décodeur à votre périphérique de lecture selon l'une des trois méthodes suivantes :

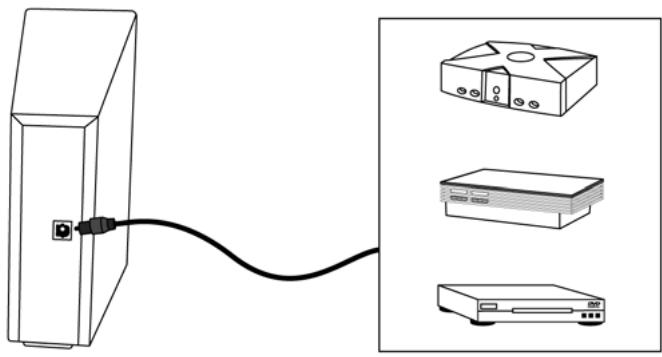

2. Si vous périphérique de lecture est équipé d'une sortie numérique optique (PlayStation 2, Xbox, lecteurs DVD, télévision par cable ou par satellite):
3. Placez l'interrupteur DIGITAL INPUT SW du décodeur en position OP.
4. Reliez le périhérique de lecture à la prise OPTICAL du décodeur à l'aide du câble optique fourmi.

Remarque 1: avant l'utilisation du cable optique sur la PlayStation 2, n'oubliez pas d'activer la fonction DIGITAL OUT (OPTICAL) dans le panneau de configuration de votre console.

Remarque 2 : l'utilisation du cable optique sur Xbox nécessite la possession d'un cable audio-video spécifique Xbox disposant d'une entrée optique (ce cable se trouve facilement dans le commerce).

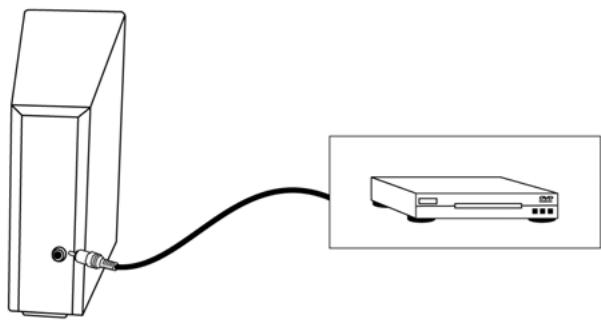

• Si votre périphérique de lecture est équipé d'une sortie numérique coaxiale (lecteurs DVD, télévision par câble ou par satellite):
• Placez l'interrupteur DIGITAL INPUT SW du décodeur en position CO.
• Reliez votre périhérique de lecture à la prise COAXIAL du décodeur à l'aide du cable coaxial fourni.

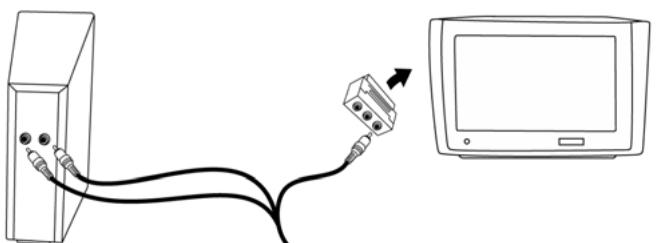

• Si votre périhérique de lecture est équipé d'une sortie de type RCA (PlayStation 2, Xbox, GameCube, magnétoscope, lecteur de CD, télévisuer):
• Reliez votre périphérique de lecture aux prises ANALOG INPUT du décodeur à l'aide du câble RCA fourni (pour toutes les consoles, ces câbles correspondant aux connecteurs rouge et blanc du câble audio-video, qu'il vous faut débrancher de la prise péritel).

1. Raccordez l'alimentation du décodeur à la prise POWER puis branchez-la sur une prise secteur.
2. Branchez le caisson de basses sur une prise secteur.

TEST de l'installation

Attention : avant toute chose, assurez-vous que le bouton VOLUME du caisson de basses n'est pas sur le réglage maximal.

1. Appuyez sur le bouton POWER du caisson de basses. Un voyant vert s'allume.
2. Appuyez sur le bouton POWER de la télécommande. Le voyant rouge devient vert.
3. Appuyez sur le bouton TEST de la télécommande.

Un signal sonore est successivement émis sur les 6 éléments de votre kit 5.1. Le signal lumineux en face avant du décodeur se déplace en fonction de l'enceinte testée (L pour l'enceinte avant gauche, R pour l'enceinte avant droite, SL pour l'enceinte arrière gauche, SR pour l'enceinte arrière droite, C pour l'enceinte centrale et SUB pour le caisson de basses). Vous pouvez ainsi vérifier que le branchement et l'emplacement des enceintes sont corrects.

En cas d'incohérence à l'issue du test, vérifie le branchement des enceintes comme décrit précédemment.

Utilisation du 5.1 SOUND SYSTEM HOME CINEMA

Insérez un support audiovidéo (DVD, CD ou DVD de jeu, CD-Audio, cassette VHS), ou allumez votre poste téléviseur.

Le décodeur identifie automatiquement le format audio et vous indique le mode choisi :

Voyant STEREO allumé: le décodeur est en mode stéreo (2 canaux), seuils les satellites avant (avant-gauche et avant-droit) et le caisson de basses sont actifs. Le son des basses obtenu par filtrage est moins réalisé. Voyant PROLOGIC allumé: le décodeur est en mode Dolby Pro Logic: le décodeur, à partir d'un signal stéreo, va produit un son spatial sollicitant les 5 satellites (avant-gauche, centre, avant-droit, arrêt-gauche, arrêt-droit) et le caisson de basses. Cependant, lessons arrêt gauche et arrêt droit seront identiques (effet monophonique) avec une limitation des aiguès à 7 kHz. Dans le cas du Dolby Pro Logic 2 lessons arrirere gauche et arriere droit sont differencies (effet stéréophonique), les aigus peuvent monter jusqu'à 20kHz et le son des basses est toujours obtenu par filtrage, avec cependant plus de réalisme. Remarque : levoyant PROLOGIC indique également que le décodeur a détecté un signal de type Dolby Surround ou Dolby Pro Logic 2. Voyant DIGITAL allumé : le décodeur est en mode Dolby Digital (5.1) : toutes les enceintes sont sollicitées au maximum de leurs possibités et chacune émet un signal totalement différent des autres. Les effets de graves (LFE) sont restitués exclusivement par le caisson de basses avec un réalisme inégalé.

Remarque : en mode digital, le signal sonore provient forcément d'une source disposant d'une sortie optique ou coaxiale (lecteurs DVD, consoles PS2 et Xbox, télévision par câble ou par satellite).

Le bouton SURROUND MODE vous permet de passer d'un mode audio à un autre. Vous pouvez ainsi profiter d'un son spatial même avec une source stéréo grâce au mode Dolby® Pro Logic. Exemple : vous écoutez un CD-Audio. Le voyant STEREO est allumé. Appuyez alors sur le bouton SURROUND MODE pour passer en mode Dolby Pro Logic : le signal émis sur les enceintes avant est produit sur les enceintes arrière et centrale.

Réglage du volume SONORE

Il existe deux niveaux de réglage du volume : à partir du caisson de basses et à partir du décodeur. Le réglage « maître » est celui du décodeur. Admettons que le volume sonore soit gradué sur une échelle de 0 à 100. Si vous réglez sur 20 le volume du décodeur, le volume maximal du caisson de basses ne pourrait pas dépasser la valeur 20.

Le réglage de volume du caisson de basses s'applique simultanément aux 5 enceintes et au caisson de basses. Le réglage de volume du décodeur vous permet d'effectuer un réglage indépendant pour les 4 éléments suivants:

• Les enceintes avant (en appuyant sur le bouton MASTER de la télécommande), L'enceinte centrale (en appuyant sur le bouton CENTER de la télécommande),
• Les enceintes arrière (en appuyant sur le bouton SURROUND de la télécommande), Le caisson de basses (en appuyant sur le bouton SUB de la télécommande).

Une fois l'élément choisi, l'affichage lumineux sur la face avant du décodeur affiche le réglage concerné : les 6 voyants font office d'échelle de valeur, le réglage minimal correspondant au voyant SL et le réglage maximal au voyant SR.

Utilisez alors les boutons VOL + et VOL - de la télécommande pour ajuster le volume.

Remarque : le bouton BASS sur le caisson vous permet également d'ajuster l'intensité des basses.

Fonction silence

Le décodeur intègre la fonction Silence. Appuyez sur le bouton MUTE de la télécommande pour couper le son. Le voyant MUTE s'allume. Appuyez à nouveau sur ce bouton pour retrouver le volume normal.

Selection de la SOURCE AUDIO

Si vous avez connecté plusieurs périphériques de lecture sur le décodeur, vous pouvez à tout moment passer entre eux.

Appuyez sur le bouton AUDIO INPUT de la télécommande.

Les voyants lumineux DIGITAL et ANALOG indiquent l'entrée activée sur le décodeur.

Remarque: Le voyant DIGITAL regroupe les entrées numériques optique et coaxiale. Pour passer de

l'une à l'autre, vous devez utiliser l'interrupteur DIGITAL INPUT SW situé à l'arrière du décodeur.

Mise hors tension du 5.1 SOUND SYSTEM HOME CINEMA

• Appuyez sur le bouton POWER de la télécommande.

Le voyant POWER devient rouge; le décodeur est alors en veille.

• Appuyez sur le bouton POWER du caisson de basses.

Votre 5.1 Sound System Home Cinema est hors tension.
