MODE D'EMPLOI MODULE 129 BUDERUS
3. Mise au point du circuit imprimé
Régulation du circuit chaudière avec des températures d'eau de chauffage supérieures à 75°C.
Lorsque des températures supérieures à 75°C sont nécessaires, l'interrupteur 1 doit être commuté de 75°C sur 90°C.
Autres réglages, voir page 7.
3.1 Définition de la courbe de chauffe pour le service abaisse:
Réglage d'usine 15 K (°C):
Courbe de chauffe abaissee de 15K (^) par rapport à la courbe de chauffe du service de chauffage.
Réglage 0K = courbe de chauffe (service de chauffage) Réglage 30K = abaissement maximal
Module 004 retiré
Pour adapter les valeurs aux conditions de service de l'installation ou à la chaudière, programmer les valeurs de définition indiquées sur le tableau.
| Chaudière Commuta- teur sélectif | Réglage d'usine | Chaudière avec brûleur gaz et mazout à air soufflé GE 115, GE 205 SE 105, SE 315 | Chaudière avec brûleur gaz sans air soufflé GE 124, GE 134 GE 224 | Réglages modifiés | |
| 1 | 75°C | 75°C | |||
| 2 | st | st | |||
| 3 | 40°C | 40°C | |||
| 4 | xd< | xd< | |||
| 5 | 34/35°C | 34/35°C | |||
| 6 | I | I | |||
| . Abaisissement nocturne | 15K | 15K | |||

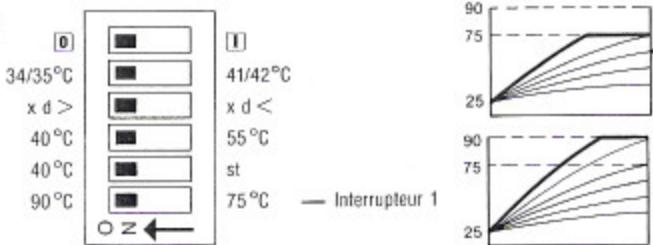

Interrupteur 1:
Position 75°C.
Température maximale de l'eau de chauffage 75°C (pas pour le rechauffage de l'eau sanitaire)
Température maximale de l'eau de chauffage 90°C

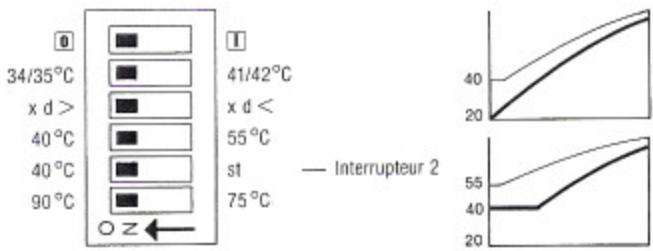

Interrupteur 2:
Position st:
Refroidissement permanent de la chaudière jusqu'à température ambiante.
Position 40°C.
En service, la chaudière ne pourrait pas refroidir en dessous de 40°C.
En service réduit et en service, la chaudière pourra refroidir à la température ambiante.
L'interrupteur 3 doit être positionné sur 55°C

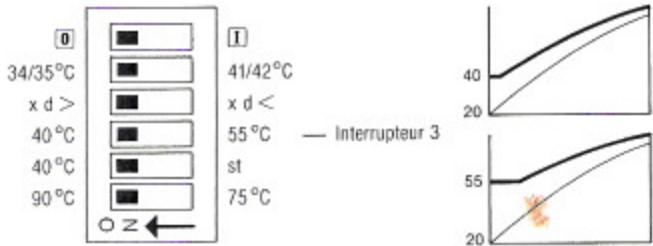

3.4 Courbe de chauffe température d'arrêt:
Position 40°C
Température minimum d'arrêt 40°C. Réglage pour chaudière de petite puissance.
Position 55°C.
Température minimum d'arrêt 55°C. Réglage pour chaudière de grande puissance.

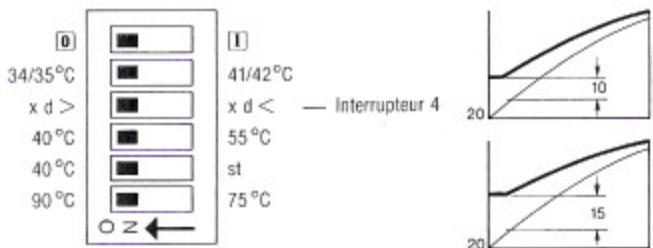

3.5 Réglement de différence de commutation variable:
Position xd<:
Différence de commutation variable
10K (°C) pour +15°C ta (température extérieure) jusqu'à 4K (°C) pour -15°C ta.
Position xd>
Différence de commutation variable
15K (^) pour 15°C ta jusqu'a 4K (^) pour -15°C ta.
Interrupteur 5:
Position 34 / 35°C.
La pompe de circulation du circuit chaudière est hors service lorsque le brûleur fonctionne avec une température d'eau de chaudière inférieure à 34°C, elle est en service lorsque la température est supérieure à 35°C.
Position 41 / 42°C.
La pompe de circulation du circuit chaudière est hors service lorsque le brûleur fonctionne avec une température d'eau de chaudière inférieure à 41°C, elle est en service lorsque la température est supérieure à 42°C.
3.7 Logique de pompe en marche/arrêt:
Position I:
La logique de pompe est activée et elle marche selon la position de l'interrupteur 5.
Position0:
La logique de pompe est désactivée. Indépendamment de la position de l'interrupteur 5, la pompe de circulation du circuit chaudière est en service permanent.
1. Généralités
Le module 005 est un régulateur à trois points pour la régulation de température de départ d'un circuit de chauffage avec mélangeur à 3 ou 4 voies.
Les courbes de chauffe sont réglables en continu et peuvent être modifiées à volonté pour les adapter à l'installation.
Il est possible de raccorder une commande à distance spéciale pour le circuit mélangeur. Si aucune commande à distance n'est raccordée, la commande à distance du circuit chauffage (Module 004) gère également le circuit mélangeur.
Si la température d'eau de chauffage du circuit mélangeur doit être supérieure à celle du circuit chaudière, c'est la régulation du circuit mélangeur qui gère la température de l'eau de la chaudière.
2. Réglages sur la plaque frontale
Courbe de chauffe du circuit mélangeur
Les courbes de chauffe représentées ici donnent des valeurs indicatives pour la température moyenne de l'eau de chauffage.
| Réglage d'usine | Régliages modifiés | |||
| Pente | 11 | |||
| Niveau | 10 | |||
Interrupteur 1
Position I : pour chaudière à condensation
Logique de pompe arrêtée (dans les cas particuliers, par ex. de chaudière à condensation)
La pompe de circuit chauffage circuit mélangeur est en marche continue lors du service de chauffe.
En service abaissé, la pompe du circuit chauffage ne marche que lorsque la température extérieure est inférieure à +1°C (prévention du gel) ou lorsque la commande à distance signale un besoin calorifique.
Position 32 / 34° (préréglage d'usine):
Logique de pompe en marche.
Logique de pompe en marche. La pompe de circuit chauffage circuit melangeur est arrêtée lorsque la temperature est à < 32^ en service brûleur Lorsque la temperature est à > 34^ en service brûleur la pompe de circuit chauffage circuit melangeur est en marche.
Interrupteur 2
Position "fermée" (préréglage d'usine):
Lors du réchauffage de l'ECS, la vanne mélangeuse se ferme. La pompe de circuit chauffage circuit mélangeur reste en action.
Position "continue
Le mélangeur continue à fonctionner pendant le réchauffage de l'ECS.

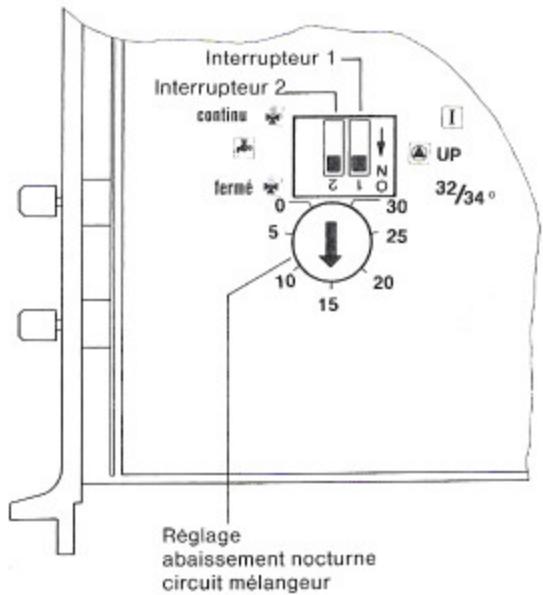

PréRéglage d'usine 15 k (°c):
Courbe de chauffe abaissée de 15K (^) par rapport à la courbe de chauffe.
Positionnement 0K = courbe de chauffe (service normal) Positionnement 30K = abaissement max.
Interrupteur 1
Interrupteur 2
Courbe de chauffe abaissée
| Réglage d'usine | Réglage modifié | |||
| Interrupteur 1 | 32/34° | |||
| Interrupteur 2 | Fermé | |||
| Abaisissement nocturne | 15 K | |||
1. Généralités
Le module 006 est un régulateur thermique électronique de l'eau sanitaire avec commutation prioritaire sur la chaudière et, en option, sur le circuit mélangeur (réglage du module 005 : voir page 11).
2.1 Suppression de la limite de 60°c
Si des températures d'ECS supérieures à 60°C doivent être obtenues, le mentionnet de butée au dos de la plaque frontale doit être rompu avec précaution.
Température maximale d'ECS: 80°C
Pour obtenir une température d'eau chaude sanitaire de 80°C, positionner l'aquastat chaudière sur 90°C.
2.2 Désinfection thermique
La désinfection thermique entraîne:
- marche de la pompe de charge du préparateur chaudière sur température maximale
- durée minimum de désinfection: 1 heure
- durée maximum de désinfection: 1 heure plus le temps pour l'ECS d'être réchauffée à 75°C.
Le module 006 contient une commutation sur la désinfection thermique du préparateur d'ECS et - s'il existe - sur le circuit de circulation, pouvant être activée selon les besoins (voir mise au point du circuit imprimé).
Cette commutation déclenche le réchauffage de l'eau sanitaire à une température assez élevée pour qu'une désinfection ait lieu. La température d'eau sanitaire positionnée au commutateur sélectif reste inchangée.
Pendant la période de libération, l'eau de la chaudière est chauffée à la température maximum possible ; parallèlement, les pompes de charge préparateur et de circulation sont en marche.
Si les procédures de désinfection doivent être plus rapprochées qu'une fois par semaine, sélectionner le canal 4.
Par le canal 4, l'heure et la durée de libération pour désinfection thermique peuvent être définies à volonté. L'heure doit être de façon à ce qu'aucune prise d'eau n'ait lieu dans un délai de deux heures après la fin de la désinfection thermique. C'est pourquoi - et également pour profiter de toute la puissance de la chaudière - la désinfection thermique doit avoir lieu pendant le service abaisse.
Attention:
Si la "désinfection thermique" est activée, il y a danger de brûlure à toutes les prises d'eau chaude (température max. de l'eau sanitaire 90°C).
Pour éviter des températures trop élevées aux prises d'eau chaude, prévoir une régulation thermostatique de l'ECS.
3. Mise au point du circuit imprimé
L'interrupteur S2 sert à déclencher la désinfection thermique.
Il y a lieu, parallèlement, de sélectionner (par le commutateur sélectif S1) le canal K4 ou K5 de désinfection thermique.
3.1 Interrupteur S2:
Préréglage d'usine: ouvert.
Aucune désinfection thermique.
Interrupteur S2 fermé : désinfection thermique activée.
Dans cette position, il faut absolument trouver une attribution de canal avec S11.

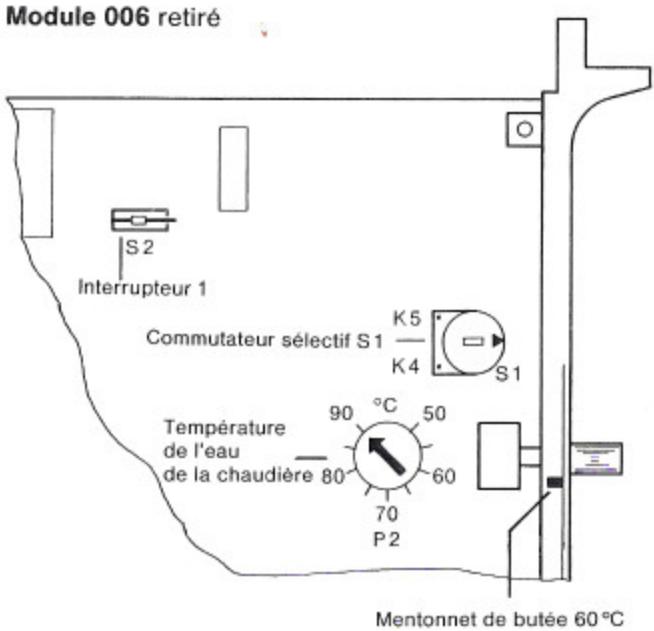

3.2 Commutateur selectif S1:
Préréglage d'usine: position moyenne pour essais d'usine seulement.
Commutateur sélectif S1 - Position K4: la désinfection thermique peut être programmée sur le canal 4 aux heures choisies par vous.
Commutateur sélectif S1 - Position K5: Le canal 5 n'est pas librement programmable, il n'est pas affiché à l'horloge de programmation.
Le préparamétrage d'usine pour la désinfection thermique est d'une fois par semaine, le lundi à partir de 22.00 heures.
PréRéglage d'usine 90°C
Le potentiomètre P2 permet de positionner la température de l'eau de la chaudière pour le rechauffage de l'eau sanitaire entre 50°C et 90°C (par ex. chaudière à condensation avec système de charge à couches, réduction de la température de l'eau de la chaudière de 90°C à... °C).
Observez qu'il faut régler la température de l'eau de la chaudière 10°C au moins plus haut que celle de l'ECS. Cela permet d'éviter de longues périodes de marche du brûleur pour le réchauffage de l'eau sanitaire.
| Préroglage d'usine | Réglage modifié | ||
| Interrupteur S 2 | ouvert | ||
| Commutateur sélectif S 1 | Position moyenne | ||
| Temp. de l'eau de la chaudière | 90 °C | ||
1. Généralités

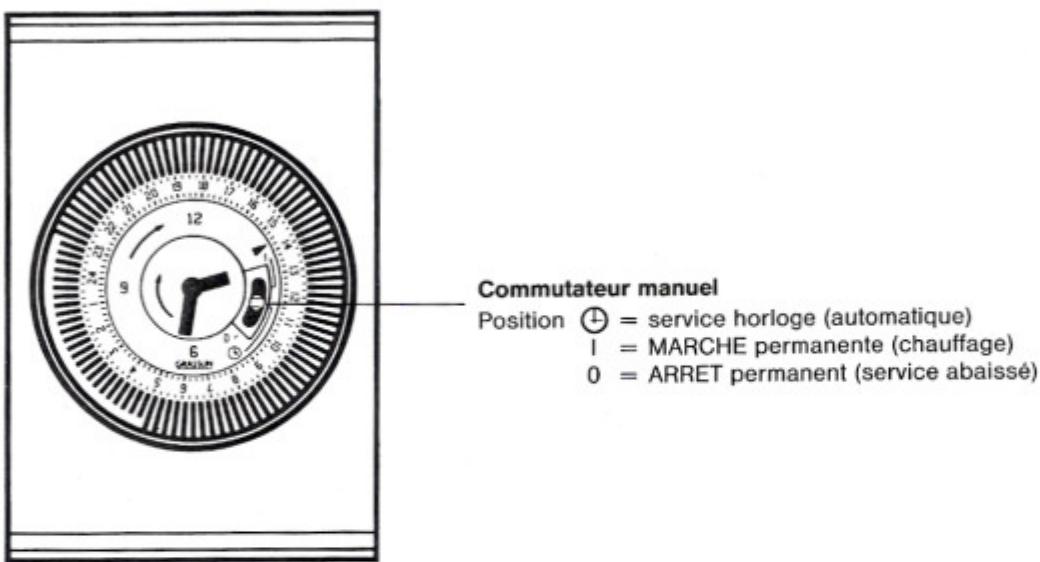

À l'aide de l'horloge analogique, on peut procéder à la commande d'un canal indépendamment de l'horaire.
Si plusieurs fonctions sont connectées, celles-ci sont mises en marche/arrêtées simultanément.
Les contacts à minuterie doivent être placés selon les horaires d'abaissement souhaités. Plusieurs horaires d'abaissement par 24 heures peuvent être programmés.
3. Mise au point du circuit imprimé
D'usine, le circuit est mis au point de façon à commuter simultanément les canaux.

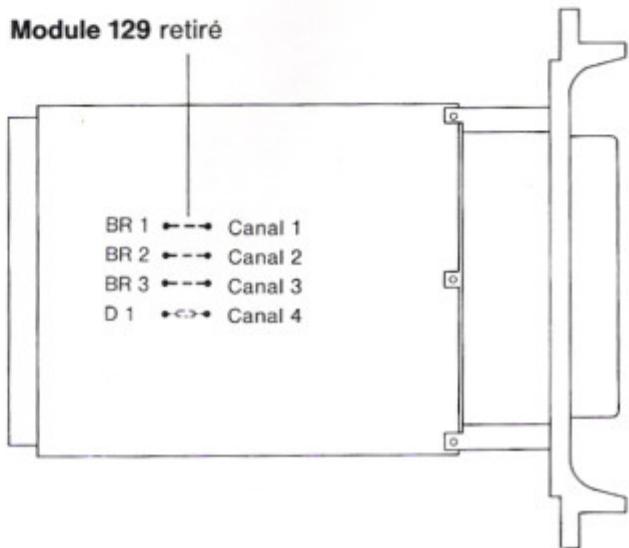

Occupation des canaux :
Canal 1=circuit chaudière
Canal 2=circuit mélangeur
Canal 3 = réchauffage d'ECS
Canal 4 = pompe de circulation
Si un canal ne peut être commuté par l'horloge intégrée, la modification doit être effectuée comme suit:
Si par ex. le canal 3, rechauffage d'ECS, ne peut être commuté par l'horloge analogique intégrée, le shunt BR 3 doit être sectionné. Le rechauffage d'ECS est alors permanent (24h).
1. Généralités
L'horloge de programmation à microprocesseur est programmable à volonté sur 84 points de commutation.
Mise à l'heure d'usine affichée lors de la mise sous tension. Simultanément, le programme standard est activé.
L'horloge de programmation à microprocesseur possède quatre canaux de commande, programmables indépendamment les uns des autres sur des heures de commutation propres.

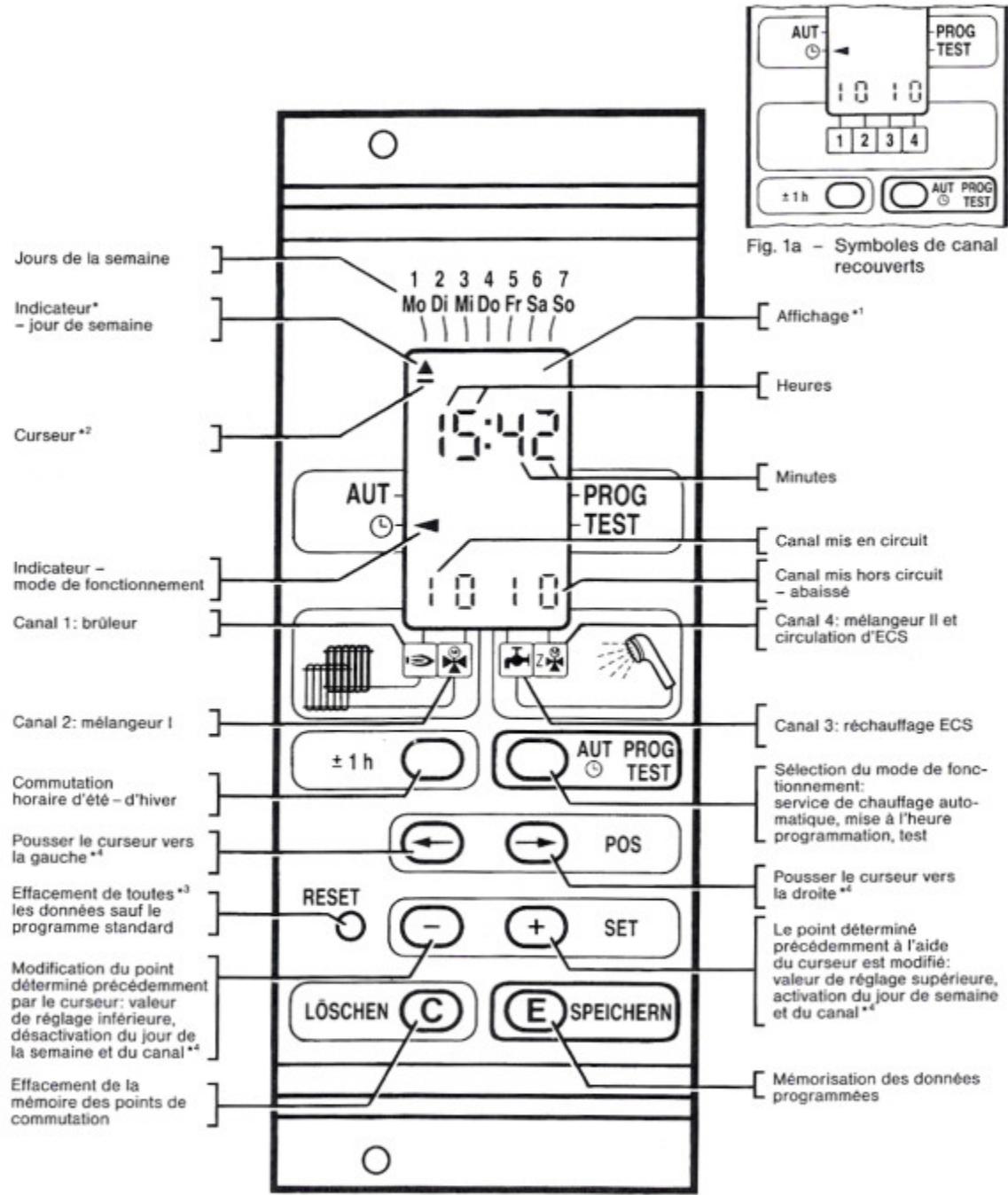

2. Réglages sur la plaque frontale
L'occupation des canaux a été fixée comme suit:
et circuit mélangeur 2 (HK III)
Explications:
La flèche ne définit qu'un seul jour à la fois. Un ou plusieurs jours peuvent être programmés à l'aide de la touche "programmation". Mo = lundi, Do = jeudi, Fr = vendredi, Sa = samedi, So = dimanche 1 Affichage = champ d'affichage optique. ^2 Curseur = marque horizontale de positionnement, indiquant le point à programmer. ^*3 RESET = Cette touche peut être enfoncée à l'aide par ex., d'un stylo à bille. Toutes les données entrées sont effacées; après mise à l'heure, le programme standard est de nouveau opérationnel. ^+4 Les touches POS et SET peuvent être actionnées individuellement ou en contact permanent.
L'affichage indique:
- Le jour de la période
- L'heure exacte
- Le mode de fonctionnement actif des 4 canaux de commutation :
[I = en marche] 0 = arrêté ou abaisse pour le service de chaudiage
