Type de produit	Téléviseur tactile interactif
Marque	Mitsubishi
Modèle	TC-52MM-EU (compatible MDT521S)
Taille d'écran	52 pouces (diagonale)
Résolution	1920 x 1080 pixels (Full HD)
Format d'image	16:9
Luminosité	700 cd/m²
Taux de contraste	2000:1
Temps de réponse	9 à 15 ms (selon technologie tactile)
Haut-parleurs intégrés	2 x 7 W
Dimensions (L x H x P)	207 x 731 x 63,5 mm
Poids	15,5 kg
Technologie tactile	Optique 2 touches (AssistTM)

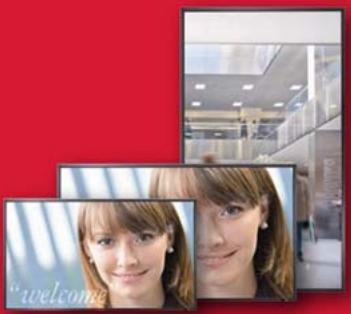

Orientation	Portrait et paysage
Utilisation continue	24h/24, 7j/7
Fonctions d'image	PiP (image dans l'image), PoP, côte à côte
Contrôle de luminosité	Automatique avec capteurs avant/arrière
Programmation	Jusqu'à 7 calendriers avec minuterie
Économiseur d'écran	Multi-niveaux (mode gamma, ventilation, luminosité, orbiting)
Connectique	USB 1.1, CAT5 (option), VGA (via adaptateur)
Longueur de câble maximale	150 m (via CAT5)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Utiliser sur une surface stable ; ne pas obstruer les ouvertures de ventilation
Pièces détachées et réparabilité	Contactez le service après-vente Mitsubishi pour les pièces

FOIRE AUX QUESTIONS - TC-52MM-EU MITSUBISHI

Comment installer le cadre tactile sur le moniteur ?

Le cadre tactile AssistTM se fixe directement sur le moniteur à l'aide de 7 vis. Aucun pilote complexe n'est nécessaire : il suffit de connecter le câble USB fourni.

Quelle est la résolution maximale supportée ?

La résolution native est de 1920 x 1080 pixels (Full HD) en format 16:9.

Puis-je utiliser l'écran en orientation portrait ?

Oui, le moniteur supporte les orientations portrait et paysage. Assurez-vous de régler les paramètres d'affichage en conséquence.

Comment activer la fonction PiP (image dans l'image) ?

Accédez au menu OSD et sélectionnez le mode PiP, PoP ou côte à côte. Vous pouvez alors choisir la source secondaire à afficher.

Quels systèmes d'exploitation sont compatibles avec la fonction tactile ?

La fonction tactile fonctionne avec Windows XP, Vista, 7 et Mac OSX sans pilote dédié.

Comment régler la luminosité automatique ?

Les capteurs avant et arrière ajustent automatiquement la luminosité en fonction de l'éclairage ambiant. Vous pouvez désactiver cette fonction dans le menu si souhaité.

Quelle est la consommation électrique ?

La consommation n'est pas spécifiée dans la notice. On estime une consommation typique d'environ 150-200 W pour un écran 52 pouces de cette gamme.

Puis-je connecter plusieurs moniteurs en série ?

Oui, via l'adaptateur CAT5 (option), vous pouvez transmettre le signal jusqu'à 150 mètres sans perte de qualité, facilitant les installations multi-écrans.

Comment entretenir l'écran tactile ?

Nettoyez régulièrement avec un chiffon doux et non pelucheux. N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service après-vente Mitsubishi Electric ou un revendeur agréé pour commander des pièces détachées spécifiques.

MODE D'EMPLOI TC-52MM-EU MITSUBISHI

Technologie optique 2 touchers

Les moniteurs LCD professionnels de haute qualité de Mitsubishi Electric peuvent être désormais équipés de la technologie interactive optique 2 touchers 'AssistTM'.

Simple et facile d'utilisation, cette nouvelle fonctionnalité permet à votre moniteur LCD Mitsubishi Electric d'obtenir un outil de communication et de formation efficace et fiable. Salles de classe, salles de conférences, salles de réception ou commerces sont les lieux d'application dédiés à ces moniteurs LCD interactifs.

Ce système ultra simple s'adapte parfaitement sans opération complexe aux moniteurs à bords fins 42", 52" et 65" de Mitsubishi Electric.

Points forts

Haute luminosité et contraste Temps de réponse rapide - Fonctionnement Paysage et Portrait - Système anti-reflet - Utilisation 24/7 Mode PinP - Fonction calendrier - Adaptateur CAT5 (option sur 42")

Installation du cadre Touch

Contrôle de luminosité automatique

Sensors avant et arrière, une innovation de Mitsubishi Electric.

La série MDT est équipée de senseurs installés sur l'avant et l'arrière des moniteurs qui contrôlent de façon automatique la luminosité ambiant et adaptent ainsi l'éclairage du panneau LCD. À mesure de la modification des conditions lumineuses, la vision des images affichées sera optimisée.

Cette fonctionnalité agit également sur l'économie d'énergie en utilisant des moniteurs.

Environnements normaux Environnements lumineux Dalle LCD très éclairée

Environnements sombres Luminosité dalle LCD réduite

Fonction de programmation et calendrier

Jusqu'à 7 calendriers différents peuvent être enregistrés en fonction de la date, de l'heure, de la période ou encore de l'entrée choisie. En plus, le contenu de différentes sources peut être programmé pour être affiché lors de diffusions spécifiques dans la même installation.

L'augmentation de la durée de vie du panneau ainsi que la fonction économique d'énergie sont accessibles sur le menu de programmation et peuvent être annulées ou actives à la demande.

Fonction économiseur d'écran multi-niveaux

Afin de diminuer la persistance des images et d'augmenter la durée de vie du panneau LCD lors d'utilisations intensives, tous les modèles sont équipés d'économiseurs d'écrans multi niveaux. Chaque niveau peut être sélectionné pour s'adapter à chaque besoin spécifique.

• Mode Gamma : optimisation de la courbe gamma
• Mode Ventilation : les ventilateurs sont actionnés en continu plutôt que de façon automatique lorsque la température atteint une limite préévue
• Mode luminosité : ajustement de la luminosité du panneau LCD
• Mode orbiting: L'image roule discrètement et imperceptiblement sur 4 directions en fonction de l'intervalle défini par l'utilisateur.

Fonction pip, pop et côte à côte

Image dans l'image (PiP), Image sur l'image (PoP) et images côte à côte sont des modes accessibles sur les moniteurs Mitsubishi. Ces modes permettent à une source vidéo d'être affichée simultanément alors qu'une image informatique est déjà présente. (ou vice versa).

Cette fonction est particulièrement adaptée à la vidéo conférence ou aux transmissions

PiP

PoP

Côte à côte

Longueur de câble jusqu'à 150M

Les liaisons VGA de longue distance sont sujettes à des pertes de qualité dans la transmission des images ainsi qu'à des coûts d'installation importants. Les MDT521S et MDT651S sont équipés d'émetteurs récepteurs CAT5 qui permettent d'assurer ces transmissions sans dégrader les images de haute qualité tout en économisant le coût élevé des câbles VGA.

Solution tactile

La solution Tactile "Assist Touch" de Mitsubishi Electric a été conçue pour supporter la majorité des logiciels tactiles disponibles sur le marché.

	TC-42MM-EU	TC-52MM-EU	TC-65MM-EU
Modèle Mitsubishi	MDT421S, 42"	MDT521S, 52"	MDT651S, 65"
Orientation	Portrait /paysage	Portrait /paysage	Portrait /paysage
Dimensions des bords	0;63"	0,77"	1,20"
Résolution	1920 x 1080	1920 x 1080	1920 x 1080
Format	16 :9	16 :9	16 :9
Luminosité	700 cd/M2	700 cd/M2	700 cd/M2
Ration de contraste	1100 : 1	2000 : 1	2500 : 1
Haut parleurs	7W + 7W	7W+7W	7W + 7W
Dimensions	979 mm(w) x 605 mm(H) x 63,5 mm(D)	207 mm(w) x 731 mm(H) x 63,5 mm(D)	1507 mm(w) x 905 mm(H) x 70 mm(D)
Poids	11,4 kg	15,5 kg	25,4 kg
Technologie de détction Hauteur de lecture Vitesse de numérisation. Surface tactile Connexion OS Montage Fabriquant	Méthode de detection optique de l'image 2mm 9 à 15 ms Verre trempé USB1.1 (câble 3 m) Driver dédié non nécessaire Windows XP, Vista, 7, Mac OSX 7 vis Assist CO, Ltd.

Note : les solutions software ne sont pas fournies par Mitsubishi Electric Europe BV. Elles relèvent de la fourniture de l'intégrateur ou du fournisseur de logiciels.
