XD250 - Vidéoprojecteur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Vidéoprojecteur DLP
Marque	MITSUBISHI
Modèle	XD250 (XD250U/XD250U-G/XD280U/XD280U-G)
Technologie d'affichage	1 puce DMD 0,55"
Résolution native	1024 x 768 (XGA)
Objectif	F 2,5 - 2,8, f = 18,4 - 22,0 mm
Lampe	230 W
Taille d'image	40 - 300 pouces (4:3)
Haut-parleur	10 W mono
Entrées vidéo	RGB, HDMI, Composite, S-Vidéo
Entrées audio	3 entrées (mini-jack, RCA)
Sortie audio	Mini-jack
Connectivité	LAN (RJ-45), RS-232C
Dimensions (L x H x P)	325 x 118 x 251 mm
Poids	3,3 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation	3,3 A (normal), veille 3 W (standard) / 0,4 W (bas)
Température de fonctionnement	+5°C à +35°C
Humidité	30% - 90%
Altitude maximale	1500 m
Fonctions principales	Correction trapèze automatique et manuelle, modes image (Présentation, Standard, Théâtre), zoom, mise au point, modes lampe, réseau, mot de passe
Accessoires fournis	Câble d'alimentation, télécommande avec piles, câble RGB, câble LAN, bouchon d'objectif, étui, CD-ROM, manuel
Pièce de rechange	Lampe VLT-XD280LP
Sécurité	Verrou Kensington, mise à la terre, arrêt automatique, protection contre surchauffe

FOIRE AUX QUESTIONS - XD250 MITSUBISHI

Comment remplacer la lampe du projecteur ?

Pour remplacer la lampe, éteignez le projecteur et débranchez le cordon d'alimentation. Attendez que la lampe refroidisse (au moins 10 minutes). Retirez le couvercle de la lampe, dévissez les vis de fixation, retirez l'unité de lampe usagée et insérez la neuve (modèle VLT-XD280LP uniquement). Remettez le couvercle et réinitialisez le compteur de lampe via le menu INSTALLATION > RÉINIT COMPTEUR LAMPE.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que le voyant POWER est rouge fixe (veille). Appuyez sur la touche POWER ou ON. Si la lampe ne s'allume pas, attendez 1 minute et réessayez. Si le voyant STATUS clignote en orange, les grilles de ventilation sont peut-être obstruées ou la température ambiante est trop élevée. Nettoyez les grilles et placez le projecteur dans un endroit plus frais. Vérifiez aussi que le couvercle de la lampe est fermé.

Comment corriger la distorsion trapézoïdale ?

Utilisez la touche KEYSTONE de la télécommande pour afficher le menu de correction. Appuyez sur les touches ▲ ou ▼ (ou VOLUME ▲/▼) pour ajuster la distorsion verticale. Vous pouvez aussi activer la correction automatique via le menu INSTALLATION > TRAPÉZE AUTO (réglé sur MARCHE). Notez que la correction manuelle est recommandée si l'image tremble ou si le projecteur est installé dans un véhicule.

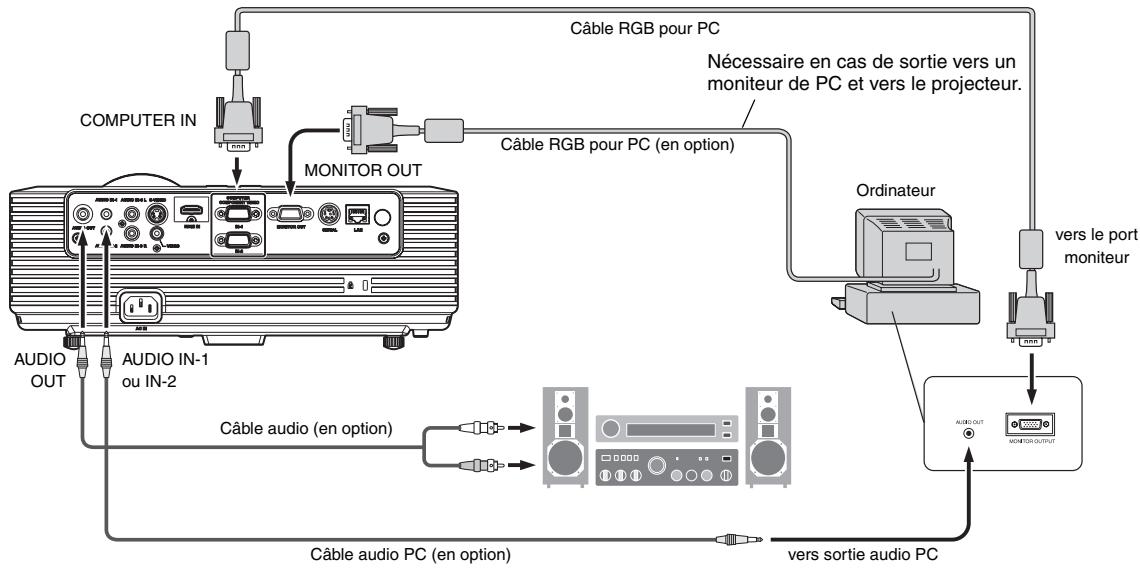

Comment connecter un ordinateur au projecteur ?

Utilisez le câble RGB fourni pour relier la sortie moniteur de l'ordinateur à la prise COMPUTER IN (1 ou 2) du projecteur. Connectez également un câble audio si nécessaire. Allumez d'abord l'ordinateur, puis le projecteur. Appuyez sur la touche SOURCE ou sur COMPUTER 1/2 de la télécommande pour sélectionner l'entrée correspondante. Si l'image ne s'affiche pas correctement, utilisez la touche AUTO POSITION ou ajustez les paramètres dans le menu RÉGLAGE SIGNAUX VIDÉO.

Pourquoi l'image projetée est floue ?

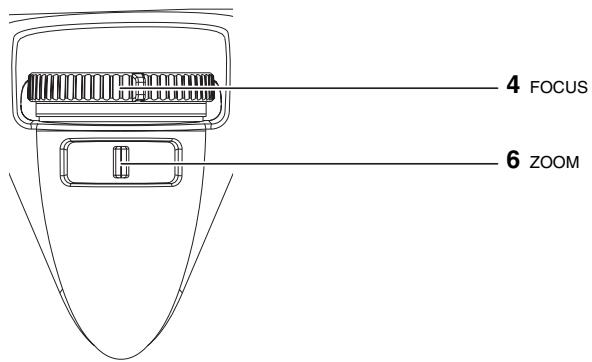

Tournez la bague de mise au point de l'objectif pour affiner la netteté. Vérifiez aussi la propreté de l'objectif (nettoyez avec un chiffon doux). Si l'image tremble, ajustez les options TRACKING et AJUSTEMENT FIN SYNC dans le menu RÉGLAGE SIGNAUX VIDÉO. Une distorsion trapézoïdale excessive peut aussi rendre l'image floue, corrigez-la via KEYSTONE.

Comment nettoyer l'objectif et les grilles de ventilation ?

Éteignez le projecteur et débranchez-le. Pour l'objectif, utilisez une brosse spéciale ou un chiffon non abrasif imbibé de produit nettoyant pour objectifs. Ne touchez pas l'objectif avec les doigts. Pour les grilles de ventilation, utilisez un chiffon doux sec ou légèrement humide (avec un détergent doux dilué). N'utilisez jamais de solvants inflammables comme le benzène ou le diluant.

Que signifie le voyant STATUS qui clignote ?

Le voyant STATUS clignote en différentes couleurs selon l'état : Vert clignotant : lampe en préchauffage. Orange clignotant : température anormale (obstruction ou température ambiante trop élevée). Vert/rouge clignotant : durée de lampe dépassée (remplacer la lampe). Rouge clignotant : couvercle de lampe mal fermé ou autre anomalie. Consultez le tableau des voyants dans la notice.

Comment utiliser la télécommande correctement ?

Insérez deux piles AA en respectant les polarités. Dirigez la télécommande vers le capteur avant ou arrière du projecteur (portée max 10 m). Évitez la lumière directe du soleil ou des lampes fluorescentes à moins de 2 m du capteur. Si la télécommande ne fonctionne pas, vérifiez les piles ou rapprochez-la. Les touches ON et OFF allument/éteignent le projecteur ; les touches SOURCE sélectionnent l'entrée.

Comment régler la température des couleurs ?

Dans le menu IMAGE ou QUICK, sélectionnez TEMPERATURE COULEUR. Choisissez parmi les préréglages : STANDARD, CHAUD, FROID ou UTILISATEUR. En mode UTILISATEUR, vous pouvez personnaliser les niveaux de contraste R, V, B et de luminosité pour affiner la tonalité. Notez que cette option est indisponible si TYPE D'ÉCRAN est réglé sur autre chose que ARRÊT.

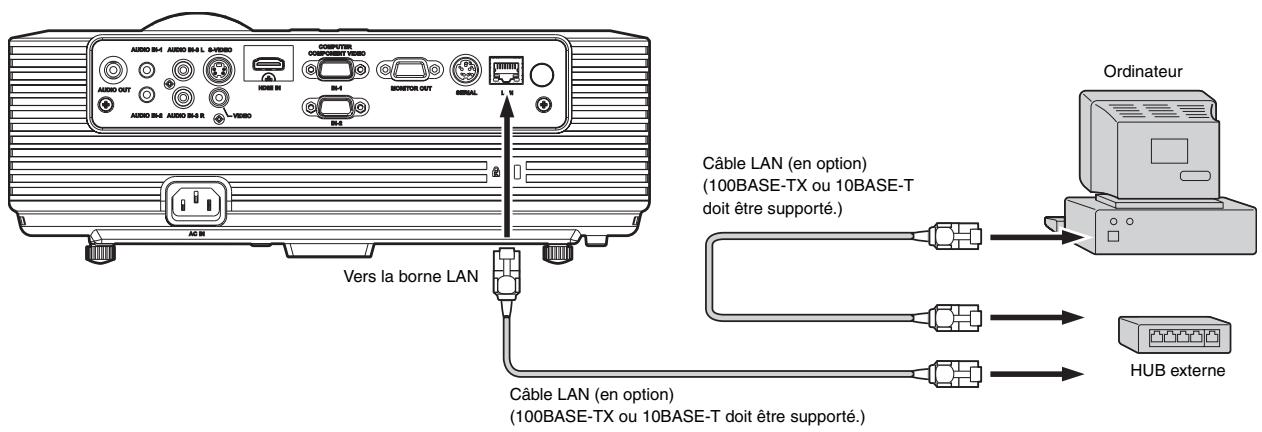

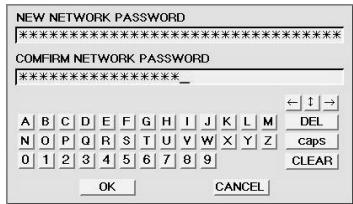

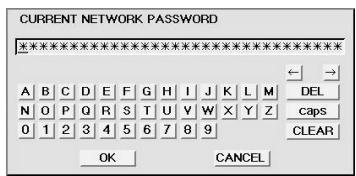

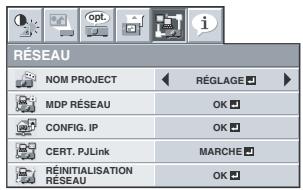

Comment configurer le réseau pour le contrôle à distance ?

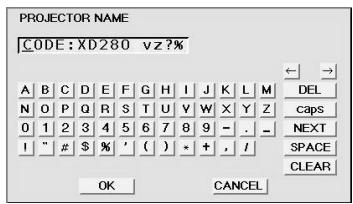

Accédez au menu RÉSEAU via le menu détaillé. Définissez le NOM PROJET (jusqu'à 15 caractères), activez DHCP pour obtenir une adresse IP automatiquement ou saisissez manuellement l'ADRESSE IP, le MASQUE SS RÉS. et la PASS PAR DÉF. Vous pouvez aussi définir un mot de passe pour le contrôle Web et la certification PJLink. Utilisez le port LAN (RJ-45) pour connecter le projecteur au réseau.

MODE D'EMPLOI XD250 MITSUBISHI

Manuel d'utilisation

HOMI

XD250U XD250U-G XD280U XD280U-G

Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence de “tension dangereuse” non isolée à l'intérieur du produit, celle-ci étant d'une magnitude suffisante pour constituer un risque de choc électrique.

Le point d'exclamation dans un triangle équilateral est destiné à alerter l'utilisateur de la présence d'instructions importantes concernant l'utilisation et la maintenance (réparation) dans la documentation fournie avec l'appareil.

Mise en GARDE :

POUR EVITER TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREL À LA PLUIE OU À L'HUMIDITÉ.

POUR ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, N'UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UNE RALLONGE, UN RECEPTACLE OU TOUTE AUTRE PRISE SI LES FI. CHES DE LA PRISE NE PEUVENT PAS ÉTRE ENFONCEES À FOND ET SI ELLES SONT DONC EXPOSEES.

Remarque:

ÉTANT DONNÉ QUE CE PROECTEUR DOIT ÉTRE BRANCHÉ, LA PRISE SECTEUR DOIT SE TROUVER PRÉS DU MATÉRIEL ET DOIT ÉTRE FACILÉMENT ACCESSIBLE.

Mise en GARDE

Utilisez le cordon d'alimentation spécifique fourni avec l'appareil. Si vous utilisez un autre cordon d'alimentation, vous risquez de causer des interférences avec la réception radio et télé.

Utilisez le cable RGB et le cable LAN blindé fournis avec le matériel, afin de limiter les interférences conformément aux caractéristiques d'un appareil de Classe B agréé par la FCC.

Cet appareil doit être mis à la terre.

Attention

Cet appareil ne peut être utilisé dans les salles d'ordinateurs définies par la norme de protection du matériel électronique de calcul/traitement des données, ANSI/NFPA 75.

Le cordon d'alimentation attaché doit être utilisé exclusivement pour ce produit. Ne l'utilisez jamais pour d'autres produits.

Déclaration de CONFORMITE

Ce projecteur est conforme à la "directive EMC" de la CE 2004/108/CE et de la "directive Basse tension" 2006/95/CE.

La sensibilité électromagnétique a été déterminée à un niveau garantissant un fonctionnement correct dans des zones résidentielles, sur les lieux de travail et les locaux de l'industrie légère, ainsi que dans des petites entreprises, à l'intérieur comme à l'extérieur des bâtiments. Tous ces lieux d'utilisation se caractérisent par leur connexion au système d'alimentation basse tension public.

Mise en GARDE

Utilisez le câble RGB et le câble LAN blindé fournis avec cet équipement afin de maintenir les interférences dans les limites définies pour un appareil de classe B conforme à la norme EN55022. Veuillez vous conformer aux instructions de MISE EN GARDE.

Consignes de sécurité importantes 4

Description 6

Télécommande 8

Installation 9

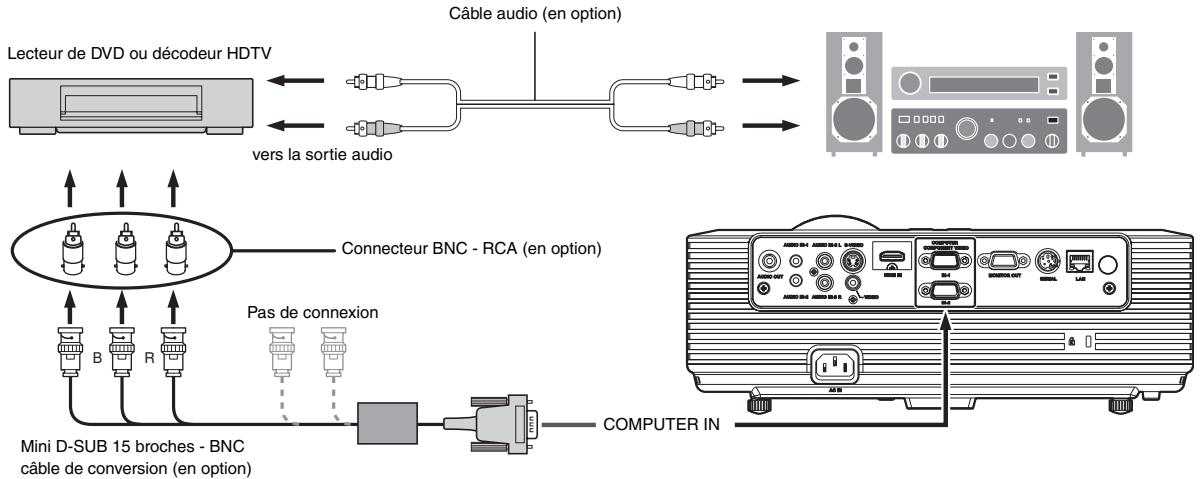

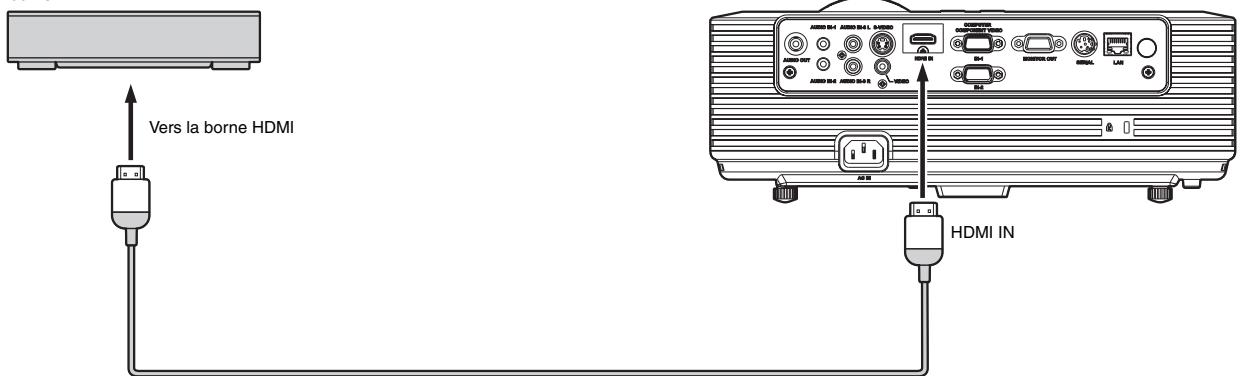

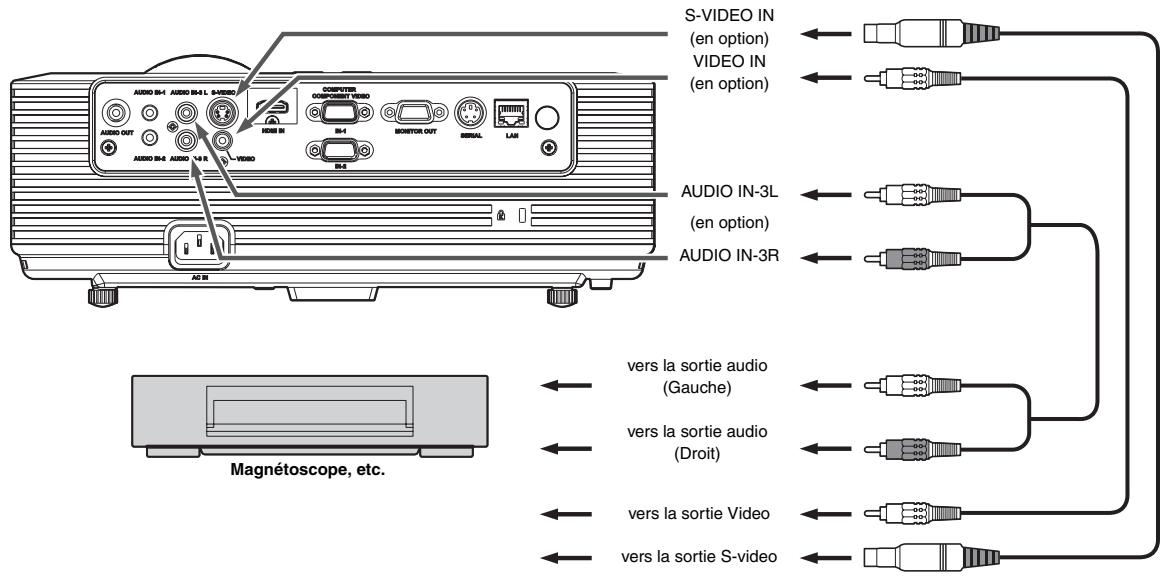

Connexions de base 10

Preparation 13

Utilisation de base 14

Utilisation du menu 17

Réglage des images projetées 25

Paramètres réseau 27

Fonctions avancées 30

Remplacement de la lampe 33

Dépannage 35

Voyants 38

Spécifications 39

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés.

Ce symbole signifie que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparation des ordures ménagères.

Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés.

Nous vous prions de confier cet équipement, ces batteries et ces accumulateurs à un centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons !

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

Macintosh est une marque déposée d'Apple Computer Inc.

DLPTM, Digital Micromirror Device, DMD et BrilliantColorTM sont des marques commerciales de Texas Instruments.

HMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI Licensing, LLC.

Microsoft, Windows, Windows 2000, Windows XP, Windows Vista, et Internet Explorer sont les marques de fabrique déposées, marques de fabrique, ou noms de marque de Microsoft Corporation aux États-Unis et/ou autres pays.

Les autres marques ou noms de produit sont les marques ou les marques déposées de leurs propriétaires respectifs.

Veuillez lire toutes ces instructions concernant votre projecteur et conservez ce manuel afin de pouvoir le consulter ultérieurement. Conformez-vous à toutes les mises en garde et à toutes les instructions figurant sur le projecteur.

1. Lisez les instructions

Lisez toutes les instructions de sécurité et d'utilisation avant d'utiliser l'appareil.

1. Conservez les instructions

Conservez les instructions de sécurité et d'utilisation afin de pouvoir les consulter ultérieurement.

1. Mises en garde

Toutes les mises en garde sur l'appareil et dans les instructions d'utilisation doivent être respectées.

1. Instructions

Toutes les instructions d'utilisation doivent être suivies à la lettre.

1. Nettoyage

Débranche ce projecteur de la prise de courant avant de le nettoyer. N'utilise pas de nettoyants liquides en aérosol. Pour nettoyer l'appareil, utilisez un chiffon doux et humide.

1. Équipement supplémentaire et matériel

N'ajoute jamais des équipements supplémentaires et/ou du matériel sans l'approbation du fabricant : ces ajouts peuvent entraîner des risques d'incendie, de choc électrique et d'autres blessures corporelles.

1. Eau et humidité

N'utilisez pas ce projecteur près d'un point d'eau ou en contact avec de l'eau.

1. Accessories

Ne placez pas ce projecteur sur un chariot, un support, un trépied, une console ou une table instable. Utilisez-le uniquement avec un chariot, un support, un trépied, une console ou une table recommandée par le fabricant ou vendue avec le projecteur. Tout montage de l'appareil doit être effectué en respectant les instructions données par le fabricant et en utilisant un accessoire de montage recommandé par le fabricant.

Lorsque l'appareil est posé sur un chariot et que vous souhaitez déplacer l'ensemble, faites-le avec précaution. Des arrêts brusques, une force excessive et des surfaces inégales risquent de provoquer le renversement de l'appareil et du chariot.

1. Ventilation

Les fentes et les ouvertures dans le boîtier servent à la ventilation, assurent un fonctionnement fiable du projecteur et le protègent contre la surchauffe. N'obstruez pas ces ouvertures en plaçant le projecteur sur un lit, un divan, un tapis, une étagère, etc. Veillez à ce qu'une ventilation adéquate soit assurée et à ce que les instructions du fabricant soient respectées.

1. Sources d'alimentation

Ce projecteur doit être utilisé uniquement à partir du type de source d'alimentation indiqué sur l'étiquette des caractéristiques. En cas de doute sur le type d'alimentation, consultez le revendeur de votre appareil ou la compagnie d'électricité de leur région.

1. Protection du cordon d'alimentation

Les cordons d'alimentation doivent être acheminés de sorte qu'on ne puisse marcher dessus et qu'ils ne puissent pas être coincés par des objets placés sur ou contre eux. Contrôlez tout particulièrement les cordons au niveau des fiches, des prises de courant et aux endroits où ils sortent de l'appareil. Ne faites pas passer le cordon d'alimentation sous un tapis.

1. Surcharge

Ne surchargez pas les prises murales et les rallonges : cela pourrait provoquer un incendie ou un choc électrique.

1. Objets et liquides

Ne jamais enfouir d'objets de quelque nature que ce soit dans les ouvertures de ce projecteur : ils risqueraient de toucher des pièces dangereuses sous tension ou court-circuitées, ce qui pourrait provoquer un incendie ou un choc électrique. Ne jamais renverser du liquide de quelque nature que ce soit sur le projecteur.

1. Réparation

N'essayez pas de réparer ce projecteur vous-même. Confiez toutes les opérations de réparation à des personnes qualifiées.

1. Dommages nécessitant une réparation

Dans les cas suivants, débranchez ce projecteur de la prise secteur et confiez la réparation à des personnes qualifiées :

(a) Si le cordon ou la fiche d'alimentation est endommagé. (b) Si du liquide a été renversé ou si des objets sont tombés dans le projecteur. (c) Si le projecteur ne fonctionne pas normalement, alors que vous avez respecté le mode d'emploi. Réglez uniquement les commandes décrites dans le mode d'emploi. Le réglage incorrect d'autres commandes peut provoquer des dommages et un technicien qualifié doit alors souvent effectuer d'importants travaux pour remettre le projecteur en état de marche normal. (d) Si le projecteur a été exposé à la pluie ou à l'eau. (e) Si le projecteur est tombé ou si le boîtier a été endommagé. (f) Si vous notez un changement significatif au niveau des performances du projecteur - cela signifie qu'il doit être réparé.

1. Pièces de rechange

Lorsqu'il est nécessaire de changer des pièces, veillez à ce que le dépanneur ait utilisé les pièces de rechange spécifiées par le fabricant ou des pièces ayant les mêmes caractéristiques que celles d'origine. Les remplacements non-agréés peuvent entraîner des risques d'incendie, de chocs électriques et d'autres dangers.

1. Contrôle de sécurité

Après chaque opération d'entretien ou de réparation sur ce projeteur, demandez au réparateur d'effectuer les contrôles de sécurité afin de déterminer si le projeteur fonctionne dans des conditions de sécurité optimales.

Mise en GARDE :

S'il se produit quelque chose d'anormal avec le projecteur, débranchez-le immédiatement.

Si de la fumée, des bruits ou des odeurs étranges proviennent du projecteur, ne l'utilisez pas. Cela pourrait provoquer un incendie ou un choc électrique. Dans ce cas, débranchez-le immédiatement et contactez votre revendeur.

Ne démontez jamais le boîtier.

Ce projecteur renferme des circuits haute tension. Un contact accidentel peut provoquer un choc électrique. Ne tentez pas de réparer ou d'intervenir sur ce produit vous-même, sauf dans la mesure prescrite dans le mode d'emploi. Si vous souhaitez réparer, régler ou inspecter le projecteur, contactez votre revendeur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou un choc électrique.

Ne continue pas à utiliser un projecteur endommagé.

Si le projecteur a subi une chute et que son boîtier est endommagé, débranchez le projecteur et contactez votre revendeur pour qu'il l'examine. Si vous continuez à utiliser le projecteur endommagé, vous risquez de provoquer un incendie.

Ne démontez jamais le boîtier.

Cela pourrait provoquer un incendie.

Utilisez la tension correcte.

Si vous utilisez une tension incorrecte, vous risquez de provoquer un incendie.

Ne placez pas le projecteur sur une surface irrégulière.

Placez le projecteur sur une surface plane et stable uniquement.

Ne regardez pas dans l'objet lorsque le projecteur fonctionne.

Vous pourriez vous faire mal aux yeux. Ne laissez jamais des enfants regarder dans l'objet lorsque le projecteur fonctionne.

Vous risqueriez de griller la lampe ou de provoquer un incendie, un short électrique ou d'autres problèmes. Attendez que le ventilateur s'arrête avant de débrancher l'appareil.

Ne touche pas les grilles de sortie d'air et la grille de ventilation de l'appareil.

Ne touchez pas ces éléments et ne posez pas d'autre appareil à proximité, car ils deviennent brûlants lorsque le projecteur fonctionne. La grille de sortie de l'air et la grille de ventilation peuvent provoquer des blessures ou endommager les autres appareils. De même, ne posez pas le projecteur sur un bureau qui ne résisterait pas bien à la chaleur.

La chaleur, la poussière, etc. qui en sortent risquent de vous faire mal aux yeux.

Ne pas obstruer l'arrivée d'air ni les grilles d'échappement.

Si ces sections sont obstruées, l'intérieur du projecteur risque de chauffer, ce qui entraînerait une dépréciation de la qualité du projecteur et un feu.

Ne pas utiliser de vaporisateurs ou de solvants inflammables (benzène, diluant, etc.) à proximité du projecteur.

Tout produit inflammable peut entrainer des risques d'incendie ou de panne car la température à l'intérieur du projecteur augmente considérablement lorsque la lampe est allumée.

N'utilisez pas le projecteur lorsqu'il présente des traces de condensation.

Cela risque de l'endommager ou d'entraîner un autre type de panne.

Emplacement d'installation

Par mesure de sécurité, ne placez le projecteur à aucun emplacement soumis à des températures et à une humidité élevées. Lors du fonctionnement, respectez la température, l'humidité et l'altitude indiquées ci-dessous.

• Température de fonctionnement : entre +5°C (+41^) et +35°C (+95^)
• Humidité de fonctionnement : entre 30 % et 90 %
• Ne placez jamais un appareil qui produit de la chaleur sous le projecteur, sous peine de provoquer une surchauffe.
• N'installez pas le projecteur sur une surface instable ou soumise à des vibrations.
• N'installez pas le projecteur près d'un appareil produisant un fort champ magnétique. Évitez également d'installer le projecteur à proximité d'un cable transmettant une forte intensité de courant.
• Placez le projecteur sur une surface résistante et dépourvue de vibrations. Autrement, il pourrait tomber et provoquer des blessures ou des dommages graves.
• Ne mettez pas le projecteur ABOUT. Il pourrait tomber et provoquer des blessures ou des dommages graves.
• Une inclinaison du projecteur supérieure à ± 10^ (droite et gauche) ou à ± 15^ (avant et arrêté) peut provoquer des problèmes ou l'explosion de la lampe.
• Ne placez pas le projecteur à proximité d'un climatisseur, d'un chauffage ou d'un humidificateur afin d’éviter d’exposer l’orifice d’évacuation ou de ventilation du projecteur à l’air chaud ou humide exhalé.
• Veillez à utiliser ce projecteur à une altitude inférieure à 1500 mètres.

Remplacement de la lampe

Lors du remplacement de la lampe, veillez à utiliser l'unité de fixation de la lampe destinée à ce projecteur. Des fragments peuvent tomber de l'intérieur de la lampe si celle-ci est cassée.

Déclaration de conformite FCC

Ce matériel a été testé et s'est avéré conforme aux limites pour les appareils numériques de Class B, conformément à la Partie 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produiront pas sur certains types d'installations. Si ce matériel cause des interférences nuisibles à la réception radio ou télé, cela pouvant être déterminé en éteignant et en allumant le matériel, il est conseillé à l'utilisateur d'essayer de corriger ces interférences en prenant une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception. Augmentez l'écart entre le matériel et le récepteur.
• Connectez le matériel sur une prise de courant. Placez-le sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technicien Radio/TV expérimenté afin de leur demander conseil.

Les changements ou modifications non approuvés expressément par Mitsubishi peuvent annuler le droit de l'utilisateur à faire fonctionner ce matériel.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Panneau de commande STATUS

SOURCE

POWER

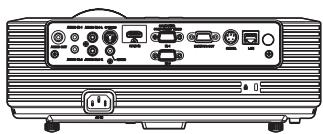

Panneau de branchement

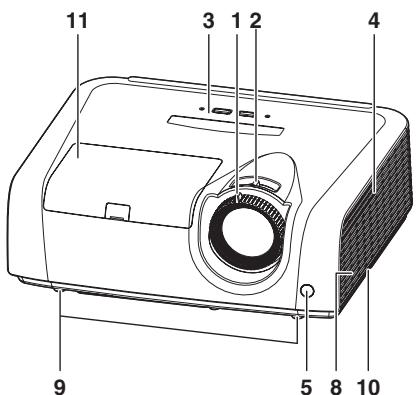

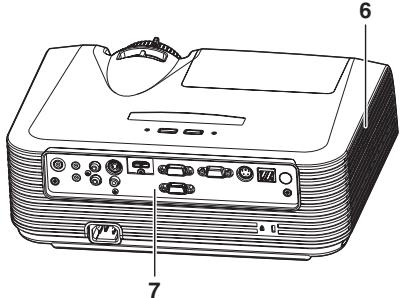

1 Bague de mise au point 2 Bague de zoom 3 Panneau de commande 4 Grille d'entrée d'air 5 Câble de la télécommande (Avant) 6 Grille de sortie d'air 7 Panneau de branchement 8 Haut-parleur 9 Pied de réglage 10 Barre de verrouillage 11 Couvercle de la lampe

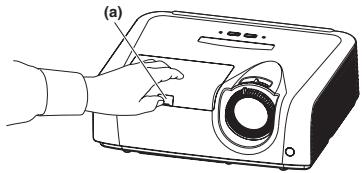

Attention :

Ne remplacez pas la lampe immédiatement après avoir utilisé le projecteur : celle-ci est extrêmement chaude et vous risqueriez de vous brûler grièvement.

1 Touche POWER 2 Touche SOURCE Chaque fois que vous appuyez sur cette touche, vous changez la source d'entrée dans l'ordre suivant: COMPUTER 1 (ORDINATEUR 1), COMPUTER 2 (ORDINATEUR 2), HDMI, VIDEO et S-VIDEO. 3 Voyant STATUS 4 Voyant POWER

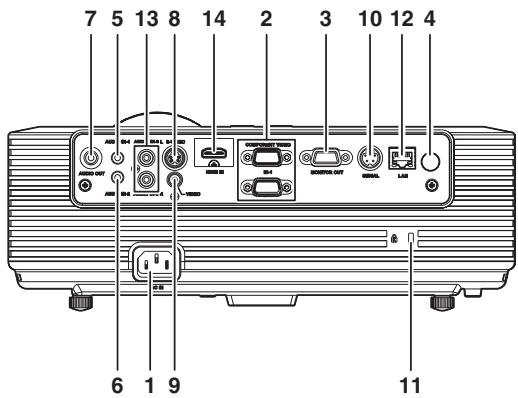

1 Prise d'alimentation 2 Prise COMPUTER IN (1, 2) (Mini D-SUB 15 broches) 3 Prise MONITOR OUT (Mini D-SUB 15 broches) 4 Capteur de la télécommande (Arrière) 5 Prise AUDIO IN-1 (mini-prise) 6 Prise AUDIO IN-2 (mini-prise) 7 Prise AUDIO OUT (Mini prise) 8 Prise S-VIDEO 9 Prise VIDEO 10 Prise SERIAL (RS-232C) (Mini-DIN) 11 Verrou Kensington 12 Port LAN (RJ-45) 13 Prise AUDIO IN-3 (G/D) 14 Connecteur HDMI (HDMI 19 broches)

Verrou kensington

Ce projecteur est doté d'un connecteur de verrouillage standard Kensington qui peut être utilisé avec le système de sécurité Kensington Micro-Saver. Pour obtenir des informations sur la façon dont vous pouvez l'utiliser afin de protéger votre projecteur, reportez-vous aux informations fournies avec le système Kensington. Veuillez contacter Kensington Technology Group à l'adresse ci-dessous.

San Mateo, CA 94403, États-Unis

Téléphone: +1- [phone] Fax: +1- [phone]

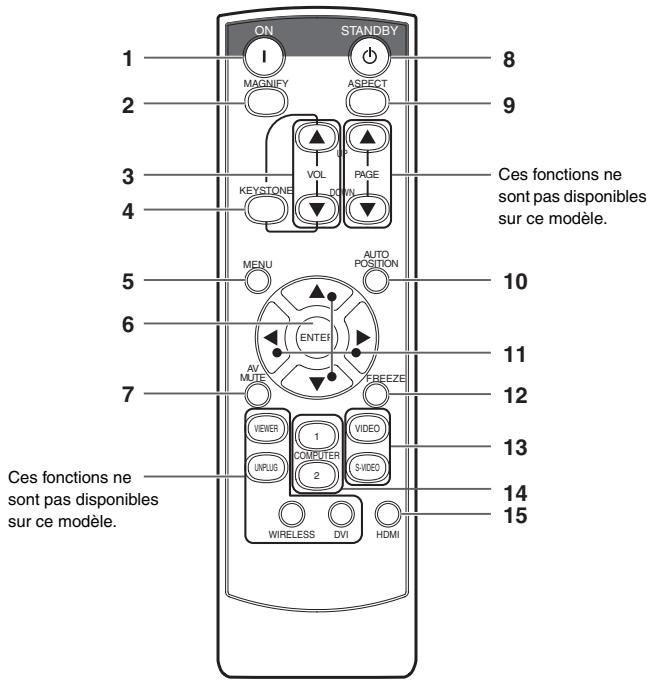

Télécommande

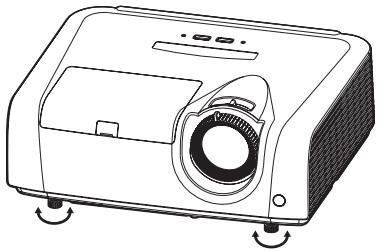

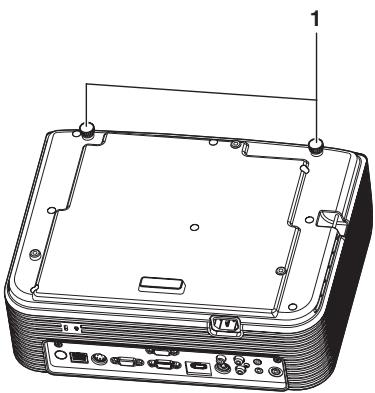

1 Pied de réglage

1 Touche ON 2 Bouton AGRANDISSEMENT (MAGNIFY) 3 Boutons AUGMENTER/BAISSER LE VOLUME 4 Touche KEYSTONE 5 Touches de menu (MENU)

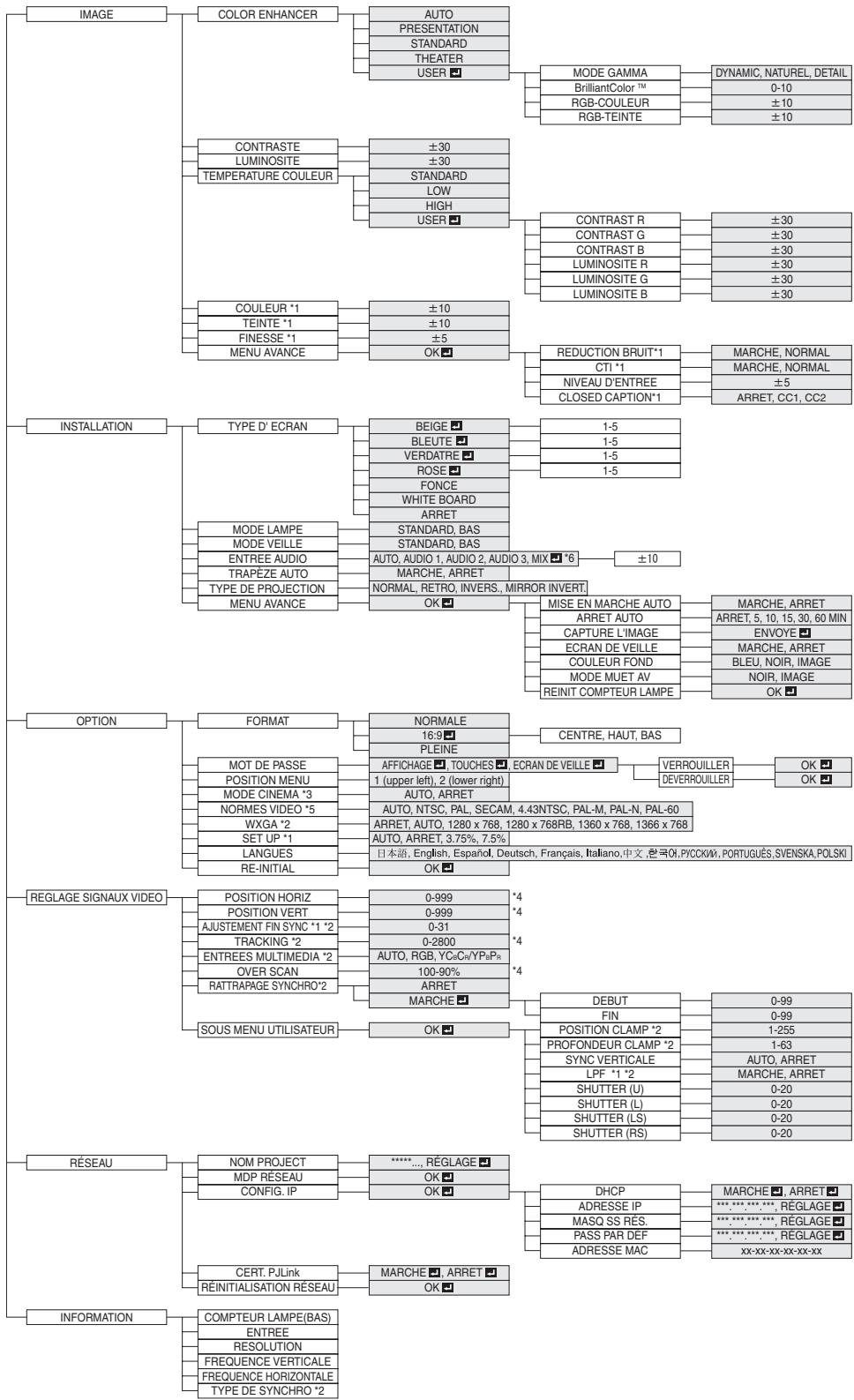

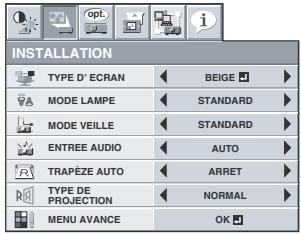

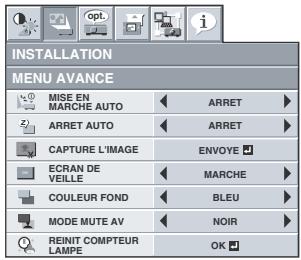

Deux types de menus sont disponibles. Le menu QUICK (RAPIDE) apparait à l'écran lorsque vous appuyez sur la touche MENU. En outre, lorsque vous sélectionnez le menu DETAIL dans ce menu et appuyez sur la touche ENTER, le menu DETAIL s'affiche.

6 Touche d'entrée (ENTER) 7 Bouton MUET AV (Audio/Video) 8 Touche OFF 9 Bouton ASPECT 10 Touche de position automatique (AUTO POSITION) 11 Touches de direction 12 Bouton GELER (FREEZE) 13 Touches de video, S-video 14 Touches de l'ordinateur (COMPUTER 1, 2) 15 Touche HDMI - Les flèches HAUT et BAS sont utilisées pour le réglage de la fonction de correction de KEYSTONE ainsi que pour le réglage du volume.

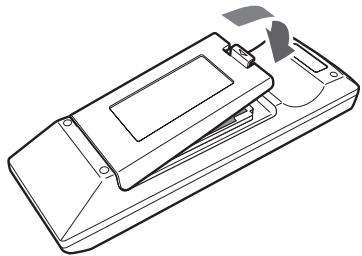

Installation des batteries

Utilisez deux batteries (AA, R6).

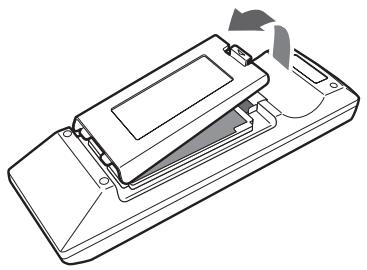

1. Retirez le couvercle arrière de la télécommande en poussant la porte du compartiment des batteries dans le sens de la flèche.

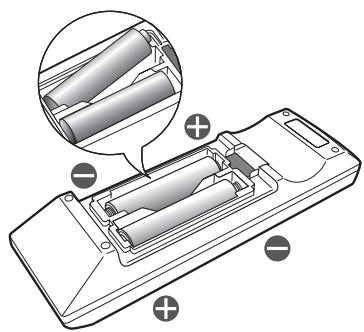

2. Installez les batteries en veillant à ce qu'elles soient positionnées correctement (+ sur + et - sur -).
3. Installez les batteries à partir du côté - (côté du ressort) et veillez à les mettre bien en place.
4. Remettez le couvercle arrêt.

Attention :

• L'utilisation d'une batterie d'un type incorrect peut entraîner une explosion. Utilisez uniquement des piles au carbone-zinc ou alcalines-bioxyde de manganese.
• Récupérez les piles usagées selon la règlementation locale en vigueur.
• Une utilisation incorrecte des batteries peut entraîner une explosion. Vous ne devez pas recharger, démonter ou jeter les batteries dans le feu. Veillez à manipuler les batteries conformément aux instructions.
• Installez la batterie en orientant correctement son côté positif (+) et négatif (-), comme indiqué sur la télécommande.
• Tenez les batteries hors de portée des enfants et des animaux domestiques.
• Si vous n'utilisez pas la télécommande pendant un certain temps, retirez la batterie.
• N'associez pas une nouvelle batterie avec une batterie plus ancienne. Si la solution que contiennent les batteries entre en contact avec votre peau ou vos vêtements, rincez-les avec de l'eau. Si la solution entre en contact avec vos yeux, rincez-les avec de l'eau et consultez un médecin.

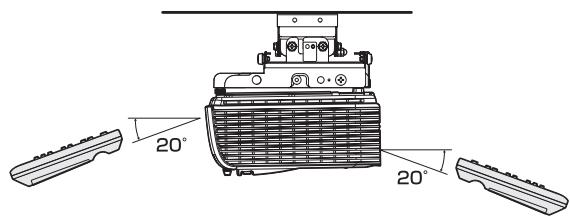

Rayon d'action (de la télécommande)

Lorsque la télécommande est dirigée vers le capteur de télécommande du projecteur, son rayon d'action maximum est d'environ 10 m (soit environ 32 pieds). Lorsque la télécommande est dirigée vers l'écran, la distance entre la télécommande et le projecteur via l'écran doit être au maximum de 5 m. Cependant, le rayon d'action peut varier en fonction du type d'écran utilisé.

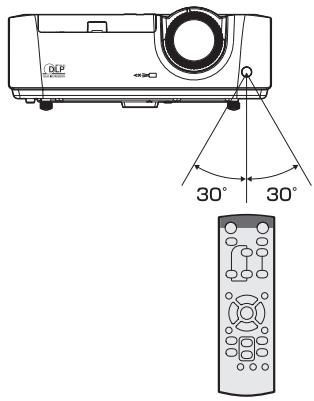

Angle de réception (horizontal)

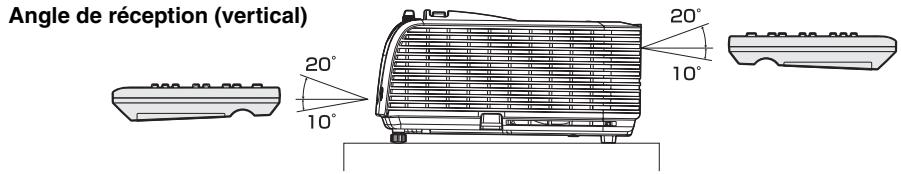

Angle de réception (vertical), fixation au plafond

Important:

N'exposez pas le capteur de télécommande à la lumière directe du soleil ou à une lumière fluorescente. Gardez une distance d'au moins 2 m (6,5 pieds) entre le capteur de télécommande et la lumière fluorescente, afin de garantir un fonctionnement correct de la télécommande. Lorsqu'elle est placée près du projecteur, la lumière fluorescente inverse peut provoquer des interférences avec la télécommande. Lorsque vous utilisez la télécommande trop près du capteur, les commandes ne sont pas transmises correctement.

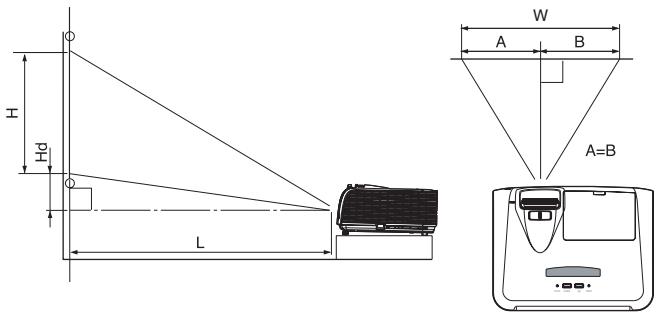

Orientation du projecteur

Le format de l'image varie en fonction de la distance entre l'écran et le projecteur.

Projection avant

L: Distance entre l'écran et l'avant du projecteur Hd: Hauteur de l'image projetée

Écran						Distance entre l'appareil et l'écran : L				Hd
Taille en diagonale		Largeur : W		Hauteur : H		Le plus court (GD ANGLE)		Le plus long (TÉLÉ)
pouces	cm	pouces	cm	pouces	cm	pouces	m	pouces	m	pouces	cm
40	102	32	81	24	61	51	1,3	62	1,6	3,6	9
60	152	48	122	36	91	77	2,0	94	2,4	5,4	14
80	203	64	163	48	122	103	2,6	125	3,2	7,2	18
100	254	80	203	60	152	129	3,3	157	4,0	9,0	23
150	381	120	305	90	229	195	4,9	236	6,0	13,4	34
200	508	160	406	120	305	260	6,6	315	8,0	17,9	45
250	635	200	508	150	381	326	8,3	394	10,0	22,4	57
300	762	240	610	180	457	391	9,9	-	-	26,9	68

• Les illustrations ci-dessus sont approximatives et peuvent être légèrement différentes des dimensions exactes.

Projection avant, fixation au plafond

Pour la fixation au plafond, vous devez utiliser le kit de montage au plafond conçu pour ce projecteur. Faites effectuer l'installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• La garantie de ce projecteur ne couvre pas les dommages causés par l'utilisation d'un kit de montage au plafond autre que celui recommandé ou par l'installation du kit de montage au plafond à un emplacement non ajustat.

• Lorsque vous utilisez le projecteur fixé au plafond, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO INVERS. Voir page 21.
• Lorsque le projecteur est fixé au plafond, les images peuvent apparaitre plus foncées que lorsqu'elles sont projetées à partir d'une table. Il ne s'agit pas d'un dysfonctionnement.

Montage au plafond

Si vous souhaitez installer le projecteur en utilisant une monture au plafond, veuillez utiliser les deux trous de vis comme illustré.

Important:

• Les vis ne sont pas fournies. Veuillez acquérir les vis appropriées pour votre type de plafond. (Diamètre, M4)
• Il est recommandé de conserver un espace raisonnable entre la base et le projecteur pour permettre une bonne dissipation thermique.

Projection arrière

Faites effectuer l'installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

Pour la projection arrêtée, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO. Voir page 21.

Attention :

• Le fait de poser le projecteur directement sur un tapis bloque la ventilation effectuée par les ventilateurs, ce qui peut endommager l'appareil ou provoquer des pannes. Pour faciliter la ventilation, placez une planche sous le projecteur.
• Placez le projecteur à au moins 50 cm (20 pouces) du mur, afin d'éviter de bloquer la grille d'entrée d'air et les grilles de sortie d'air dégageant de l'air chaud.
• N'utilisez pas le projecteur dans les endroits suivants et de la façon suivante : vous risqueriez de provoquer un incendie ou un choc électrique.
• Dans un endroit poussiéreux ou humide.
• En position inclinée ou renversée.
• Près d'un chiffre.
• Dans un endroit gras ou enfumé ou humide, tel qu'une cuisine.
• Dans la lumière directe du soleil.
• La où la température peut devenir élevée, comme dans une voiture fermée.
• La où la température est inférieure à +5°C (+41^) ou supérieure à +35°C (+95^).

Important:

N'appuyez pas sur l'objectif car vous risqueriez de l'endommager. - Veillez à utiliser ce projecteur à une altitude inférieure à 1500 mètres.

Ce projecteur peut être connecté à différents types d'appareils équipés de connecteurs de sortie RGB analogiques, tels qu'un magnétoscope, une caméra vidéo, un lecteur de vidéodisques et un ordinateur.

Important:

Veillez à ce que l'appareil connecté soit éteint, avant de commencer la connexion. - Branchez fermement le cordon d'alimentation du projecteur et des appareils connectés. Pour les débrancher, tirez sur la prise et non pas sur le cordon d'alimentation. Lorsque le projecteur et les appareils connectés sont placés trop près les uns des autres, l'image projetée risque d'être affectée par des interférences. Pour plus de détails sur leur mode de connexion, reportez-vous au manuel de chaque appareil.

Projecteur + Appareil AV

Important:

• Branchez les prises vidéo et audio du câble Audio aux bornes appropriées, en respectant le code des couleurs.
• La sortie du haut-parleur est en mono.

Projecteur + lecteur DVD ou décembre HDTV

Certains lecteurs de DVD sont équipés d'un connecteur de sortie pour branchement à 3 lignes (Y, CB, CR). Lorsque vous connectez ce genre de lecteur de DVD avec le projecteur, utilisez la borne COMPUTER IN.

Important:

• Les noms des bornes Y, PB, et PR sont disponibles à titre d'exemple, lorsqu'un décodeur HDTV est connecté.
• Les noms des bornes varient en fonction des appareils connectés. Pour la connexion, utilisez un câble de conversion Mini D-SUB 15 broches - BNC.
• Avec certains lecteurs de DVD, il se peut que l'image ne soit pas projetée correctement. Lorsque vous connectez un décodeur HDTV équipéd bornes RGB, régalez ENTREES MULTIMEDIA sur RGB dans le menu REGLAGE SIGNAUX VIDEO.

Raccordement (pour les équipements video Dotés d'une borne HDMI)

Equipement doté d'une borne HDMI

Cable HDMI (avec le logo HDMI) (en option)

Important:

Utilisez un cable HDMI (avec le logo HDMI) disponible dans le commerce. Il n'est pas nécessaire de connecter un cable quelconque à l'entrée audio. Vous pouvez entrer des données vidéo et audio à l'aide d'un cable HDMI uniquement. Lorsque le son HDMI n'est pas émis, ce problème peut être résolu en mettant hors tension l'équipement vidéo et le projecteur ainsi que l'équipement vidéo raccordé aux deux, puis en remettant sous tension. Il est possible que certains cables ne puissent pas être connectés en fonction de la taille et du type de connecteur utilisés.

Connexion analogue:

1. Connectez une extrémité du cable RVB fourni au port COMPUTER IN (ENTRÉE PC) (1, 2) du projecteur.
2. Connectez l'autre extrémité du cable RVB au port du moniteur de l'ordinateur.

Connexion au moniteur:

Connectez le câble RVB du moniteur au port MONITOR OUT (SORTIE MONITEUR) du projecteur.

Il est possible que les images ne s'affichent pas correctement, selon le type de signal en entrée. Voir le mode d'emploi du moniteur. - Les signaux proviennent du terminal COMPUTER IN (ENTRÉE PC) 1 ou 2 du projecteur. - La sortie moniteur (MONITOR OUT) n'est pas active en mode VEILLE. Si les signaux proviennent des deux terminaux COMPUTER IN (ENTREE PC) 1 et 2, les images sont projétées à partir du terminal 1 ou 2 actu-ellement sélectionné ou sélectionné en dernier dans le menu du projecteur.

Important:

Lorsque vous utilisez un cable RGB plus long à la place du cable fourni, la qualité de l'image risque d’être déteriorée. - Certains ordinateurs requièrent des connecteurs supplémentaires ou des adaptateurs de sortie RGB, pour pouvoir être connectés sur ce projet. Pour plus d’informations, contactez votre revendeur. - Ce projecteur utilise la mini-prise stéréo comme entrée audio. Vérifiez le type de la borne de sortie audio de l’ordinateur connecté et préparez un cable approprié pour la connexion. Certains ordinateurs ne sont pas équipés de borne de sortie audio. La sortie du haut-parleur est en mono. Lorsque le cable audio est connecté à la prise AUDIO OUT, la sortie vers les haut-parleurs est coupée.

Pour macintosh

Si votre Macintosh n'est pas équipéd d'un port vidéo, un adaptateur de sortie moniteur est nécessaire. Pour plus d'informations, contactez votre revendeur. - Certains Macintosh requierent un adaptateur MAC pour le cable RGB, pour la connexion avec ce projecteur. Pour plus d'informations, contactez ce revendeur.

La prise COMPUTER/COMPONENT VIDEO IN-1 de ce projecteur est conforme à la norme DDC1/2B et la prise COMPUTER/COMPONENT VIDEO DVI-D (HDCP) est conforme à la norme DDC2B. Lorsqu'un ordinateur qui prend en charge cette norme est raccordé à cette borne, l'ordinateur charge automatiquement les informations du projecteur et se prépare à envoyer les images appropriées.

• Après avoir raccordé sur cette borne un ordinateur qui prend en charge cette norme, branchez d'abord le cordon d'alimentation du projecteur dans la prise secteur, puis mettez en marche l'ordinateur.

Préparation pour la projection

1. Branchez sur le projecteur le cordon d'alimentation fourni.
2. Branchez le cordon d'alimentation dans la prise secteur.
3. Retirez le cache-objectif.

Mise en garde :

• Ne regardez pas directement dans l'objet, lorsque le projecteur est allumé.
• Le cache-objectif sert à protégérer l'objectif. Si vous laissez le cache-objectif sur l'objet lorsque le projecteur est allumé, il risque de se déformer. Retirez le cache-objectif avant d'allumer le projecteur.
• Le câble d'alimentation approprié pour les États-Unis, l'Europe ou le Royaume-Uni est fourni, selon le cas.
• Ce projecteur utilise une fiche de mise à la terre à trois broches. N'enlevez pas les broches de mise à la terre de la fiche d'alimentation. Si la fiche d'alimentation n'est pas dans la prise secteur, demandez à un électricien de changer la prise secteur murale.
• Si le câble d'alimentation pour les États-Unis était fourni avec ce projecteur, ne le connectez jamais à la moindre prise ou source d'alimentation dont la tension ou la fréquence est différente de celle indiquée.
• Pour éviter tout risque d'incendie ou de choc électrique, utilisez une alimentation de type 100-240 V AC 50/60 Hz.
• Ne placez aucun objet sur le cordon d'alimentation et ne placez pas le projecteur près de sources de chaleur, afin d'éviter d'endommager le cordon d'alimentation. Si le cordon d'alimentation est endommagé, cela risque de provoquer un incendie ou un choc électrique. Contactez votre revendeur afin qu'il remplace.
• Ne modifiez pas et n’altérez pas le cordon d’alimentation. Si le cordon d’alimentation est modifié ou altéré, cela risque de provoquer un incendie ou un choc électrique.

Attention :

• Enoncez le cordon d'alimentation fermement. Pour le débrancher, tirez sur la prise et non pas sur le cordon d'alimentation.
• Le cordon d'alimentation ne doit pas être branché ou débranché avec les mains mouillées. Vous risqueriez de recevoir un choc électrique.

Réglage de l'angle de projection

Pour obtenir une qualité de projection maximale, projetez les images sur un écran plat installé à par rapport au sol. Si nécessaire, inclinez le projeteur à l'aide des deux pieds de réglages situés sur la partie inférieure du projeteur.

Utilisation des pieds de réglage (avant)

1. Inclinez le projecteur selon l'angle approprié.
2. Faites tourner les pieds de réglage (avant) pour un réglage précis.

Important:

• Installez l'écran sur un mur plat à l'horizontale par rapport au sol.
• Une inclinaison du projecteur supérieure à ±10° (droite et gauche) ou à ±15° (avant et arrière) peut provoquer des problèmes ou l'explosion de la lampe. Vous pouvez incliner le projecteur au maximum de 8°, uniquement à l'aide des pieds de réglage.
• Il se peut que les images ne puissent pas être projetées sous la forme d'un rectangle régulier ou avec un rapport d'aspect de 4:3, en fonction des conditions d'installation du projecteur et de l'écran.
• Lorsque TRAPÉZE AUTO dans le menu INSTALLATION est réglé sur MARCHE, ce projecteur corrige automatiquement la distorsion en trapeze verticale. Pour un réglage précis, appuyez sur la touche KEYSTONE de la télécommande afin d'afficher le menu de réglage de la distorsion trapezoidale (KEYSTONE), puis réglez l'image en appuyant sur la touche ▲ ou ▼ (ou VOLUME ▲ ou ▼) de la télécommande.

Dans les cas suivants :

Appuyez sur la touche ∇

Appuyez sur la touche

• Il est possible que le réglage automatique de la distorsion trapezoidale ne s'effectue pas correctement en raison de la température ambiantes et des conditions d'installation du projecteur et de l'écran. Dans ce cas, corrigez la distorsion trapezoidale manuellement.
• Lorsque le projecteur projette des images impliquant une accélération, par exemple dans un vehicule ou un avion, il est possible que le réglage automatique de la distorsion trapezoidale ne fonctionne pas correctement. Dans ce cas, réglez la fonction TRAPÉZE AUTO dans le menu INSTALLATION sur ARRET, et corrigez manuelle la distorsion trapezoidale.
• Vous pouvez corriger les distorsions trapézoidales verticales. Toutefois, leurs plages de réglage se limitent à ce type de correction.

Important:

• Lors du réglage de la distorsion trapézoidale, la valeur de réglage est indiquée. Cette valeur ne correspond pas à l'angle de projection.
• La plage de réglage possible pour la valeur de réglage de la distorsion trapézoidale peut varier en fonction des conditions d'installation.
• Lorsque le réglage de la correction trapézoidale est appliqué, la résolution diminue. En outre, des bandes peuvent apparaître ou des lignes droites peuvent se courber en cas de motifs complexes. Ces phénomènes ne sont pas anormaux.
• Du bruit peut apparaître à l'écran pendant le réglage de la correction trapezoidale selon le type de signal vidéo projeté et les valeurs du réglage. Si c'est le cas, réglez la correction trapezoidale dans une plage dans laquelle l'image s'affiche sans bruit.
• Lors du réglage de la correction trapézoidale, l'image peut ne pas s'afficher correctement selon le type du signal d'entrée.

Mise en marche

1. Allumez tout d'abord l'appareil connecté au projecteur.
2. Branchez le cordon d'alimentation dans la prise secteur.

Le voyant POWER s'allume. - Si vous débranchez le cordon d'alimentation de la prise secteur avant le refroidissement complet du projecteur, après avoir utilisé celui-ci, les ventilateurs risquent d'entrer en action la prochaine fois que vous brancherez le cordon d'alimentation et la touche POWER risque de ne pas fonctionner. Dans ce cas, attendez que les ventilateurs s'arrêtent et appuyez sur la touche POWER pour allumer le voyant.

1. Appuyez sur le bouton POWER du panneau de commande ou sur le bouton ON de la télécommande.

Il faut parfois attendre environ une minute avant que la lampe s'allume. - Il se peut que la lampe ne s'allume pas. Dans ce cas, attendez quelques minutes et essayez à nouveau d'allumer la lampe. - Après avoir appuyé sur la touche POWER ou après avoir choisi le mode de lampe, il se peut que l'image tremble, jusqu'à ce que la lampe ait atteint son niveau de stabilité. Il ne s'agit pas d'un dysfonctionnement. - Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est créé par défaut à chaque fois que le projecteur est allumé. Le MODE LAMPE est réglé sur STANDARD ou LOW (ÉCO) selon le dernier réglage sélectionné et, une fois que la lampe s'allume, il n'est pas possible de changer le MODE LAMPE pendant une minute environ.

Condition\Voyant	STATUS	POWER
Attente	-	Rouge
Lorsque la lampe est allumée.	Vert	Vert

Important:

• Si la lampe exceptionnelle s'est éteinte à cause de la panne d'électricité ou baisse de la tension électrique, il se peut que la lampe ne s'éteigne pas en dépit d'établir autrefois le contact. Dans ce cas, retirez une fois le fil électrique de la prise et mettez le contact de nouveau après environ 10 minutes.
• Ne couvrez pas la lentille avec le protège-objectif lorsque la lampe est allumée.
• Àprous avoir appuyé sur la touche POWER, le projecteur commence le préchauffage. Pendant le préchauffage, les images peuvent apparaitre foncées et il se peut que les commandes soient inopérantes.
• Lorsque le voyant STATUS clignote en rouge, cela signifie que la lampe doit bientôt être remplacée. Si le voyant STATUS clignote en rouge, replacez la lampe. (Voir pages 35 et 38.)
• Dans un environnement extrêmement chaud ou froid, il se peut que la qualité des images proje z pas, demandez à votre revendeur de vous en installer une.
• Reglez la mise au point en tournant la bague de mise au point.
• Choisissez la source d'entrée externe que vous pouvez à l'aide de la touche SOURCE, COMPUTER (ORDINATEUR), VIDEO ou HDMI.
• Chaque fois que vous appuyez sur la touche SOURCE du panneau de commandes, vous changez la source d'entrée dans l'ordre suivant: COMPUTER 1 (ORDINATEUR 1), COMPUTER 2 (ORDINATEUR 2), HDMI, VIDEO et S-VIDEO.
• Lorsque vous appuyez sur la touche COMPUTER (1 ou 2), HDMI, VIDEO ou S-VIDEO de la télécommande, la source d'entrée correspondante est directement sélectionnée.
• Le projecteur sélectionne automatiquement le format de signal adéquat. Le format de signal sélectionné s'affiche à l'écran.
• Les touches SOURCE, COMPUTER (ORDINATEUR), VIDEO et HDMI ne fonctionnent pas pendant que le menu est affiché.
• Lorsque COMPUTER est besoin comme source, les images fournies par l'ordinateur peuvent scintiller. Dans ce cas, appuyez sur la touche ou de la télécommande pour réduire le scintillage.
• Pour éviter de fixer de façon permanente une image sur votre projecteur, veillez à ne pas afficher les mêmes images immobiles pendant un certain temps.
• Reglez le format de l'image en tournant la bague de zoom.
• Si nécessaire, régalez à nouveau la mise au point et le zoom.

Si de fines trainées apparaissent sur les images projetées

Ces trainées sont dues à une interférence avec la surface de l'écran et n'indiquent pas un dysfonctionnement. Remplacez l'écran ou déplacez quelque peu la mise au point.

Arrêt

Pour éteindre le projecteur, utilisez la procédure ci-dessous.

Si le projecteur est mis hors tension à plusieurs reprises 30 minutes après que la lampe s'est allumée, cela peut entraîner une dégradation de la lampe.

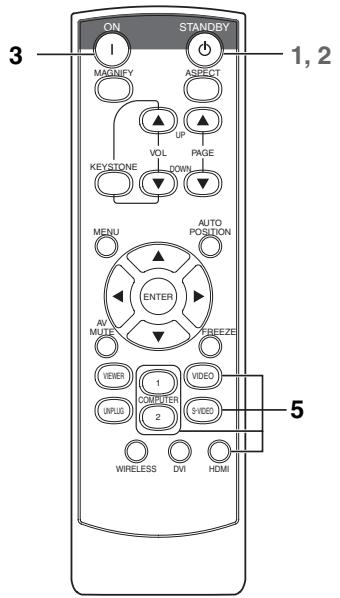

1. Appuyez sur le bouton POWER du panneau de commande ou sur le bouton STANDBY de la télécommande.
2. Le message "POWER OFF? YES : PRESS AGAIN" apparaît à l'écran. Pour annuler, appuyez sur n'importe quelle touche, à l'exception de POWER. (Certaines touches de la télécommande ne permettent pas d'annuler.)
3. Appuyez dans un délambda de 10 secondes sur le bouton POWER du panneau de commande ou sur le bouton STANDBY de la télécommande.
4. La lampe s'éteindra et le voyant STATUS commencera à clignoter.
5. Même si, après avoir appuyé pour la seconde fois sur la touche POWER (ou touche STANDBY), la lampe s'éteint, les ventilateurs de sortie d'air continuent à fonctionner pendant une minute pour refroidir la lampe. Le voyant STATUS arrêtera de clignoter.
6. Àprous l'arrêt des ventilateurs, si la température à l'intérieur de l'appareil reste élevée, le capteur de température le détecte. Il est alors possible que les ventilateurs redémarrent.
7. Débranchez le cordon d'alimentation.

Le voyant POWER s'éteint. - Si le cordon d'alimentation est débranché accidentellement alors que le ventilateur d'entrée d'air ou que les ventilateurs de sortie d'air fonctionnent, ou que la lampe est allumée, laissez le projecteur éteint refroidir pendant 10 minutes. Pour rallumer la lampe, appuyez sur la touche POWER (ou touche ON). Si la lampe ne s'allume pas immédiatement, appuyez à nouveau deux ou trois fois sur la touche POWER (ou touche ON). Si elle ne s'allume toujours pas, remplacez-la.

• Lors du rangement du projecteur dans la sacoche, l'objet doit être placé face vers le haut.

Coupure instantanée

Vous pouvez éteindre ce projecteur en débranchant simplement le câble d'alimentation, sans appuyer sur l'interrupteur de mise sous/ hors tension (POWER) de l'appareil.

• N'arrêtez pas le projecteur quand l'indicateur STATUS clignote après l'allumage de la lampe, car la vie de service de la lampe pourrait en être raccourcie.
• Ne remettez pas le projecteur sous tension immédiatement après l'avoir arrêté, car la vie de service de la lampe pourrait en être raccourcie. (Attendez environ 10 minutes avant de le remettre sous tension.)
• Avant d'arrêter le projecteur, n'oubliez pas de fermer l'écran de menu. Sinon, les données de réglage du menu peuvent ne pas être sauvegardées.
• Si vous arrêtez le projecteur alors que vous le commandez à l'aide de la fonction réseau, les applications logicielles telles que ProjectorView peuvent se fermer subitement. Pour plus d'informations, consultez le "Manuel d'utilisation de l'utilitaire de contrôle LAN" disponible sur le CD-ROM.

Touche AUTO position

Si COMPUTER est sélectionné comme source d'entrée et que l'image n'est pas projetée dans la position correcte, suivez la procédure ci-dessous.

1. Projetez une image lumineuse (la fenêtre "Corbeille", par exemple) sur l'intégralité de l'écran.
2. Si l'économiseur d'écran est activé, désactivez-le.
3. Appuyez sur la touche AUTO POSITION.
4. Si l'image n'est toujours pas dans la position correcte, réglez la position de l'image à l'aide du menu REGLAGE SIGNAUX VIDEO. Voir page 23.

Volume du haut-parleur

Pour changer le volume du haut-parleur, appuyez sur la touche VOL-UME ▲ ou ▼.

La barre de contrôle du volume apparait à l'écran.

• La barre de contrôle du volume disparaîtra environ 10 secondes après avoir relâché la touche VOLUME.
• Lorsque la barre de sélection du menu ou le menu lui-même est affiché, les touches VOLUME ne fonctionnent pas.
• Lorsqu'un signal audio élevé (signal audio DVD, par exemple) est envoyé à la borne AUDIO IN, le son émis par le haut-parleur risque d'être déformé.

Sourdine AV

Lorsque vous appuyez sur la touche MUTE AV, les signaux vidéo et audio sont mis temporairement en sourdine. Pour annuler la mise en sourdine, appuyez à nouveau sur la touche MUTE AV.

Réglage du format de l'image

Vous pouvez modifier le format d'image du signal vidéo d'entrée (ou le rapport largeur/hauteur de l'image). Modifiez le réglage en fonction du type de signal vidéo d'entrée.

Avec la télécommande:

1. Presser le bouton ASPECT.
2. À chaque appui sur le bouton ASPECT, le format d'image change de NORMALE à 16:9, à PLEINE et revient à NORMALE.

Avec le menu options:

(Voir page 22 pour le réglage par menu.)

1. Affichez le menu OPTION.
2. Appuyez sur le bouton ou pour sélectionner FORMAT.
3. Appuyez sur le bouton ou pour sélectionner le format recherché.

Lorsque uniquement 16:9 est sélectionné :

1. Appuyez sur le bouton ENTER.
2. Sélectionnez votre position désirée (CENTRE, HAUT ou BAS) en appuyant sur le bouton ou.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Important:

• Si une image de format 16:9 est maintenue affichée pendant une période prolongée avant d'afficher l'image de format 4:3, des images résiduelles de barres noires peuvent apparaître sur l'écran d'image de format 4:3. Consulter le distributeur dans ce cas.

Attention :

• Après avoir utilisé le projecteur, attendez une minute jusqu'à ce que les ventilateurs d' sortie d'air s'arrêtent. Débranchez ensuite le cordon d'alimentation de la prise secteur.
• Pour des raisons de sécurité, après avoir été éteinte, la lampe ne peut plus s'allumer pendant une minute. Il faudra encore une minute avant que le voyant STATUS s'éteigne. Si vous pouze rallumer le projecteur, attendez que le voyant soit éteint, puis appuyez sur la touche POWER.
• Plus la température autour du projecteur est élevée, et plus les ventilateurs de sortie d'air tournent rapidement.
• Lorsque la température autour du projecteur est très élevée, le voyant "TEMPERATURE!!" clignote en rouge sur l'écran. Si la température reste élevée, la lampe s'éteint automatiquement.

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persister sur l'écran.

Écran mural

Cette fonction permet de reproduce des tonalités de couleurs naturelles lorsque les images sont directement projétées sur un mur. Les options disponibles sont les suivantes: BEIGE, BLEUTE, VERDATRE, ROSE, FONCE, WHITE BOARD et ARRET. Sélectionnez l'option en fonction du mur utilisé.

1. Afficher le menu INSTALLATION. (Voir page 21 pour le réglage par menu.)

1. Appuyez sur le bouton ou pour sélectionner TYPE D'ECRAN.
2. Appuyez sur le bouton ou pour sélectionner la couleur la plus proche de celle de l'écran sur lequel les images sont projetées.

Lorsque le réglage du mode GAMMA est modifié, il est possible que les images ne puissent pas être projetées correctement. Lorsque ARRET ou FONCE/WHITE BOARD est sélectionné, le réglage de la densité de couleur est indisponible. - Lorsque la fonction WHITE BOARD est sélectionnée, il n'est pas possible d'utiliser l'option BrilliantColor™ du sous-menu Color Enhancer du menu Image. En outre, l'option Theater du sous-menu Color Enhancer du menu Image n'a aucun effet et est automatiquement annulée lorsque la fonction WHITE BOARD est sélectionnée.

1. Appuyez sur le bouton ENTER.

1. Appuyez sur le bouton OU pour régler la densité de couleur.

Raccordement d'un ordinateur portable:

Si le projecteur est raccordé à un ordinateur portable, les images peuvent ne pas être projetées dans certains cas. Le cas échéant, configurez l'ordinateur afin qu'il puisse sortir les signaux en externe. La procédure de configuration varie en fonction du type d'ordinateur. Consultez le manuel d'utilisation de votre ordinateur.

Lorsque l'un des deux types de menus s'affiche et vous sélectionnez la touche MENU de la télécommande, le menu QUICK (RAPIDE) apparait à l'écran. En outre, lorsque vous sélectionnez le menu DETAIL (voir la page 19) dans ce menu et appuyez sur la touche ENTER (ENTREE), le menu DETAIL s'affiche.

• Si le contenu des menus QUICK (RAPIDE) et DETAIL est identique, les fonctions de ces deux menus le seront également. Pour fermer les menus QUICK (RAPIDE) et DETAIL, appuyez sur la touche MENU lorsque MENU s'affiche.

MENU Simplifie

• Les menus ne sont pas affichés si aucun signal n'est appliqué au projecteur.

• 1: Non disponible avec certains signaux.
• 2: Non disponible lorsque le signal d'entrée provient de la borne VIDEO IN ou S-VIDEO IN.

Fonctionnement élémentaire du menu QUICK (RAPIDE)

Plusieurs paramètres peuvent être régés à partir de ce menu.

Exemple : Réglage du contraste

1. Appuyez sur la touche MENU.

MENUSIMPLIFIE

1. Appuyez sur la touche ENTER (ou sur la touche ).

MENUSIMPLIFIE

COLOR

ENHANCER

AUTO

AUTO

1. Appuyez sur la touche ou pour sélectionner CONTRAST (CONTRASTE).

CONTRASTE

1. Appuyez sur la touche ou pour régler le contraste.

CONTRASTE

+10

1. Pour quitter le menu, appuyez plusieurs fois sur la touche MENU.

Important:

• Lorsque la touche ne fonctionne pas, débrancher le câble d'alimentation du mur. Attendre environ 10 minutes, le rebrancher et essayer de nouveau.
• Après avoir sélectionné les éléments marqués, appuyez sur la touche ENTER.

Réglages accessibles dans les menus

Réglez les options suivantes dans les menus correspondants.

1. MENU Simplifie

Option	RÉGLAGE	FUNCTION
COLOR ENHANCEDER	AUTO	Sélectionnez cette option pour optimier automatiquement les paramètres en fonction du signal d'entrée. (Sélectionnez cette option dans le cadre de l'utilisation normale.)
	PRESENTATION	Sélectionnez cette option de manière à ce que l'image affichée soit lumineuse et nette.
	STANDARD	Sélectionnez cette option de manière à ce que l'image affichée dispose d'un aspect naturel.
	THEATER	Avec cette option, adaptée à la lecture de films, l'image affichée est flu-ide et lisse.
	USER	Réflété par la valeur définie dans le menu IMAGE. (Voir page 25.)
CONTRASTE	±30	Permet de régler le contraste de l'image projetée. (Voir page 25.)
LUMINOSITE	±30	Permet de régler la luminosité de l'image projetée. (Voir page 25.)
TEMPERATURE COULEUR	4 options	Permet de régler la chaleur des couleurs. (Voir page 25.)· Lorsque TYPE D'ECRAN dans le menu INSTALLATION est réglé sur autre chose que ARRET, TEMPERATURE COULEUR ne peut pas être réglé.
FINESSE	±5	Permet de régler la netteté de l'image projetée. (Voir page 25.)
MODE LAMPE	STANDARD	Sélectionnez cette option lorsque vous VOUlez voir des images vidéo dans une piece bien éclairée.
	BAS	Permet de diminuer l'intensité de la lampe. Le niveau sonore de la lampe est réduit et la durée de vie de celle-ci est prolongée.Lorsque vous changez de mode lampe, il se peut que l'image projetée tremble. Il ne s'agit pas d'un dysfonctionnement.Le fait de modifier fréquemment le mode lampe risque de déterminercelle-ci.
FORMAT	NORMALE	Sélectionnez pour changer le format d'image automatiquement en fon-cion du signal d'entrée. (Sélectionnez cette option dans le cadre de l'utilisation normale.)
	16:9	Cette option vous permet de sélectionner la position d'affichage des images comprimées (ou comprimées horizontally) stockées sur des DVD.
	PLEINE	Sélectionnez ce paramètre si vous VOUlez projetier les images en mode Plein écran.
MENU UTILISATEUR		Affiche l'options de menu sélectionnée dans SELECTION MENU UTILISATEUR.
SELECTION MENU UTILISATEUR		Sélectionnez l'options à AFFicher dans le Menu utilisateur.
MENU DETAILLE		Passe au menu DETAIL.

COLOR ENHANCED	AUTO
CONTRASTE	0
LUMINOSITE	0
TEMPERATURE COULEUR	STANDARD
FINESSE	0
MODE LAMPE	STANDARD
FORMAT	NORMALE
MENU UTILISATEUR
SELECTION MENU UTILISATEUR	COULEUR
MENU DETAILLE	OK

• Vous ne pouvez pas régler le paramètre COLOR TEMP. (TEMP. COULEUR) lorsque l'option WALL SCREEN (ÉCRAN MURAL) est réglée sur une option autre que OFF (DÉSACTIVÉ). Si l'option COLOR ENHANCER (OPTIMISEUR DE COULEUR) est activée, il peut en résulter des distorsions des images projetées.
• Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projet est allumé. Le MODE LAMPE est réglé sur STANDARD ou LOW (ÉCO) selon le dernier réglage sélectionné et, une fois que la lampe s'allume, il n'est pas possible de changer le MODE LAMPE pendant une minute environ.

2. Menu information

Option	FUNCTION
COMPTEUR LAMPE(BAS)	Cet élément montre le temps d'exploitation (en heures) d'une lampe calculé en considérant que le MODE LAMPE est sur BAS.Lorsque le MODE LAMPE est sur STANDARD, cet élément montre un temps d'exploitation de la lampe plus long que le temps réel. (Voir page 34 l'intervalle de remplacement de la lampe.)Lorsque le temps d'exploitation de la lampe est compris entre 0 et 10 heures, "OH" est affché.Le temps d'exploitation de la lampe est indiqué en heures réelles lorsqu'il dépasse 10 heures.Lorsque le temps d'exploitation de la lampe atteint 3750, la barre devient jaune. Lorsqu'il atteint 4750, la barre devient rouge.(La lampe a une durée de vie de 6000 heures.)
ENTREE	Indique le nom de la borne auquel le signal videoe actuellément projeté est émis.
RESOLUTION	Indique la résolution du signal videoe actuellément projeté.
FREQUENCY VERTI-CALE	Indique la fréquence verticale du signal videoe actuellément projeté.
FREQUENCY HORIZON- TALE	Indique la fréquence horizontale du signal videoe actuellément projeté.
TYPE DE SYNCHRO	Indique le type de signal synchronisé du signal videoe actuellément projeté.

INFORMATION
COMPTEUR LAMPE(BAS)	0 H
ENTREE	COMPUTER2
RESOLUTION	1024x768
FREQUENCE VERTICALE	75.04 Hz
FREQUENCE HORIZONTALE	60.02 KHz
TYPE DE SYNCHRO	5wire

• Les menus ne sont pas affichés si aucun signal n'est appliqué au projecteur.

• 1: Non disponible avec certains signaux.
• 2: Non disponible lorsque le signal d'entrée provient de la borne VIDEO IN ou S-VIDEO IN.
• 3: L'item peut être sélectionné uniquement lorsque le signal reçu est TV60, TV50, 480i ou 576i.
• La plage de réglage diffère en fonction des signaux d'entrée.
• Disponible lorsque le signal d'entrée provient de la borne VIDEO IN ou S-VIDEO IN.
• 6: AUDIO 1, AUDIO 2, AUDIO 3 et MIX ne peuvent pas être sélectionnées lorsque la source d'entrée est une entrée HDMI.

Utilisation du menu

Le menu permet de régler plusieurs paramètres.

Exemple: Réglage du délai d'arrêt automatique

1. Appuyez sur la touche MENU.
2. Sélectionné le menu DETAIL, puis appuyez sur la touche ENTER (ENTREE) (ou la touche ).

1. Appuyez sur la touche ENTER ou pour sélectionner INSTALLATION.

1. Appuyez sur la touche ENTER (ou sur la touche ).

1. Appuyez sur la touche ou pour sélectionner ARRET AUTO.

1. Appuyez sur la touche ou pour régler le délai d'arrêt automatique.

1. Pour quitter le menu, appuyez plusieurs fois sur la touche MENU.

Important:

• Lorsque la touche ne fonctionne pas, débrancher le câble d'alimentation du mur. Attendre environ 10 minutes, le rebrancher et essayer de nouveau.
• Après avoir sélectionné les éléments marqués, appuyez sur la touche ENTER.

Réglages accessibles dans les menus

Réglez les options suivantes dans les menus correspondants.

1. Menu IMAGE

Option	RéGLAGE	FONCTION
COLOR ENHANCEDER	AUTO	Sélectionnez cette option pour optimiser automatiquement les paramètres en fonction du signal d'entrée. (Sélectionnez cette option dans le cadre de l'utilisation normale.)
	PRESENTATION	Sélectionnez cette option de manière à ce que l'image affichée soit lumineuse et nette.
	STANDARD	Sélectionnez cette option de manière à ce que l'image affichée dispose d'un aspect naturel.
	THEATER	Avec cette option, adaptée à la lecture de films, l'image affichée est fluide et mise.
	USER	Sélectionnez pour régler la courbe gamma ou régler l'intensité de la couleur ou l'équilibre de la couleur tel que souhaié. (Voir page 25.)
CONTRASTE	±30	Permet de régler le contraste de l'image projetée. (Voir page 25.)
LUMINOSITE	±30	Permet de régler la luminosité de l'image projetée. (Voir page 25.)
TEMPERATURE COULEUR	4 options	Permet de régler la chaleur des couleurs. (Voir page 25.)• Lorsque TYPE D'ECRAN dans le menu INSTALLATION est réglé sur autre chose que ARRET, TEMPERATURE COULEUR ne peut pas être réglé.
COULEUR	±10	Permet de régler la densité de la couleur de l'image projetée. (Voir page 25.)• Lorsque COMPUTER1, COMPUTER2 ou HDMI est sélectionné comme source d'entrée, COULEUR ne peut pas être réglé.
TEINTE	±10	Permet de régler la teinte de l'image projetée. (Voir page 25.)• L'option TEINTE est disponible uniquement avec une entente de signal NTSC.
FINESSE	±5	Permet de régler la nettedé de l'image projetée. (Voir page 25.)
MENU AVANCE	OK
REDUCTION BRUIT	MARCHE / NORMAL	Sert à réduire le bruit et l'inégalité de l'image lorsqu'un signal video bruité est entré.
CTI	MARCHE / NORMAL	Utilisez pour corriger les limites de Bavures de la couleur.
Niveau D'ENTREE	±5	Le niveau d'entrée du signal video diffère selon les apparilés raccordés. Un niveau d'entrée élevé provoque un blanc solide dans l'image affichée et un faible niveau d'entrée obscurcira l'image affichée. Utilisez ce menu pour régler le niveau d'entrée du signal video analogique.
CLOSED	ARRET	N'affiche pas les sous-titres.
CAPTION	CC1/CC2	Affiche les sous-titres.

COLOR ENHANCED	AUTO
CONTRASTE	0
LUMINOSITE	0
TEMPERATURE COULEUR	STANDARD
COULEUR	0
TEINTE	0
FINESSE	0

Menu IMAGE - MENU AVANCE

MENU AVANCE
REDUCTION BRUIT	MARCHE
CTI	MARCHE
NIVEAU D'ENTREE	0
CLOSED CAPTION	ARRET

• Vous ne pouvez pas régler le paramètre TINT (TEINTE) lorsque le signal TV50 (PAL, SECAM) est entré.
• Vous ne pouvez pas régler le paramètre COLOR TEMP. (TEMP. COULEUR) lorsque l'option WALL SCREEN (ÉCRAN MURAL) est réglée sur une option autre que OFF (DÉSACTIVÉ).
• Si le paramètre COMPUTER 1 (ORDINATEUR 1), COMPUTER 2 (ORDINATEUR 2) ou HDMI est sélectionné, l'option TEINTE ne fonctionne pas. Si l'option COLOR ENHANCER (OPTIMISEUR DE COULEUR) est activée, il peut en résulter des distorsions des images projetées.
• Les sous-titres ne sont pas affichés alors que les informations relatives au menu, au paramètre de volume ou au signal d'entrée sélectionnés apparaissent à l'écran. La fonction de sous-titres fermés affiche les informations texte inclues dans le signal NTSC qui est principalement utilisé pour la télédiffusion en Amérique du Nord.

Menu d'INSTALLATION

Option	RéGLAGE	FONCTION
TYPE D'ECRAN	ARRET / BEIGE 1/ BLEUTE 2/VERDATR 3/ROSE 4/FONCE /WHITE BOARD	Sélectionnez l'options en fonction de la couleur du mur sur lequel les images sont projétées. Lors de la sélection d'une option autre que FONCE/WHITE BOARD, vous pouvez définir la tonality de couleur (1 à 5) de manière détaillée. (Voir page 16.)
MODE LAMPE	STANDARD	Sélectionnez cette option lorsque vous voulez voir des images vidéo dans une piece bien éclairée.
	BAS	Permet de diminuer l'intensité de la lampe. Le niveau sonore de la lampe est réduit et la durée de vie de celle-ci est prolongée.Lorsque vous changez de mode lampe, il se peut que l'image projetée tremble. Il ne s'agit pas d'un dysfonctionnement.Lé fait de modifier fréquèment le mode lampe risque de déterminer celle-ci.
MODE VEILLE	STANDARD	Le port LAN peut être activé en MODE STANDARD.
	BAS	En sélectionnant l'options BAS, vous pourrez réduire la consommation électrique. Cependant, vous ne pourrez pas activer les ports LAN et MONITOR OUT.
ENTREE AUDIO	AUTO	Si l'options AUTO est sélectionnée, AUDIO 1 est choisi lorsque la source d'entrée est COMPUTER 1 (ORDINATEUR 1), AUDIO 2 est choisi lorsque la source d'entrée est COMPUTER 2 (ORDINATEUR 2), AUDIO 3 est choisi lorsque la source d'entrée est VIDEO/S-VIDEO, et HDMI est choisi lorsque la source d'entrée est HDMI.
	AUDIO 1 / AUDIO 2 / AUDIO 3	Sélectionnez l'entrée audio.
	MIX 4	Sélectionne le signal MIX pour AUDIO 1 et AUDIO 2. Vous pou­ze modifier la balance AUDIO 1/AUDIO 2 à l'aide de MIX 5.
TRAPÉZE AUTO	MARCHE / ARRET	Sélectionnez la fonction TRAPÉZE AUTO.
TYPE DE PROJECTION	NORMAL	Sélectionnez cette option pour visionner des images projétées par l'avant du projeteur lorsque celui-ci est installé sur le plancher.
	RETRO	Sélectionnez cette option pour visionner des images projétées par l'arrête du projeteur lorsque celui-ci est installé sur le plancher.
	INVERS.	Sélectionnez cette option pour visionner des images projétées par l'arrête du projeteur lorsque celui-ci est installé au plafond.
	MIRROR INVERT	Sélectionnez cette option pour visionner des images projétées par l'avant du projeteur lorsque celui-ci est installé au plafond.
MENU AVANCE	OK 6	Si vous sélectionnez MARCHE, la lampe s'allumera automatique-ment dés que vous brancherez le cordon d'alimentation dans la prise secteur murale. Si vous utilisez le projeteur avec la fixation au plafond, sélectionnez MARCHE.Lorsque la lampe est étéeinte, le projeteur est en mode de veille. Utilisez la télécommande pour allumer la lampe.
MISE EN MARCHE AUTO	MARCHE / ARRET	Permet de régler le décai qui s'écoulaera avant que le projeteur ne passen en mode de veille, lorsqu'il ne reçoit aucune entree de sig-nal de la source.
ARRET AUTO	ARRET / 5-60 MIN	Permet de capturer l'écran de bienvenue. (Voir page 30.)
CAPTURE L'IMAGE	ENVOYE 7	Permet de capturer l'écran de bienvenue. (Voir page 30.)
ECRAN DE VEILLE	MARCHE / ARRET	Si vous sélectionnez MARCHE, l'écran de veille s'affichera à la mise en marche de l'appareil.
COULEUR FOND	BLEU / NOIR / IMAGE	Permet de sélectionnez l'arrière-plan qui s'affiche lorsqu'il n'y a plus d'entrée de signal de la source.
MODE MUTE AV	NOIR / IMAGE	Permet deCHOISIR l'arrière-plan, à savoir NOIR ou IMAGE, qui s'affiche lorsque l'utilisateur appuie sur la touche AV MUET. Si l'option IMAGE est sélectionnée, l'écran de bienvenue s'affiche.
REINIT COMP-TEUR LAMPE	OK 8	Réinitialise la durée d'utilisation de la lampe.

Installation

Menu INSTALLATION - MENU AVANCE

MISE EN MARCHE AUTO	ARRET
ARRET AUTO	ARRET
CAPTURE L'IMAGE	ENVOYE
ECRAN DE VEILLE	MARCHE
COULEUR FOND	BLEU
MODE MUTE AV	NOIR
REINIT COMPTEUR LAMPE	OK

• Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projeteur est allumé. Le MODE LAMPE est réglé sur STANDARD ou LOW (ÉCO) selon le dernier réglage sélectionné et, une fois que la lampe s'allume, il n'est pas possible de changer le MODE LAMPE pendant une minute environ.
• Dans AUDIO INPUT, HDMI audio est sélectionné lorsque la source d'entrée est une source HDMI. L'audio de AUDIO 1, AUDIO 2, AUDIO 3 et MIX ne peut pas être sélectionné.

3 Menu OPTION

Option	RÉGLAGE	FONCTION
FORMAT	NORMALE	Sélectionnez pour changer le format d'image automatique en fonction du signal d'entrée. (Sélectionnez cette option dans le cadre de l'utilisation normale.)
	16:9	Cette option vous permet de sélectionner la position d'affichage des images comprimées (ou comprimées horizontally) stockées sur des DVD. Si vous appuyez sur la touche ENTER, vous pouvez选取ner la position d'affichage : CENTRE, HAUT ou BAS.
	PLEINE	Sélectionnez ce paramètre si vous foulez projeter les images en mode Plein écran.
MOT DE PASSE		Sert à activer ou annuler le verrouillage de mot de passer.
POSITION MENU	2 options	Permet de modifier la position du menu.
MODE CINEMA	AUTO	Le mode cinéma sera activé automatiquement quand le signal de source de cinéma est envoyé.
	ARRET	Le mode cinéma ne sera pas activé.
NORMES VIDEO	8 options	Si vous选取nez AUTO, le format video déquat est选取né automatiquement, en fonction du signal d'entrée. Si l'image n'est pas affchéée correctement,选取nez manuellement le format video de votre choix.
WXGA	ARRET/AUTO/1280 x 768/1280 x 768RB/1360 x 768/1366 x 768	Sélectionnez le format approprié lorsque le signal en entrée est un signal videoe WXGA et le mode "AUTO" n'affiche pas les images correc-tement.Sélectionnez "ARRET" lorsque le signal en entrée est autre qu'un signal videoe WXGA.
SET UP	AUTO	Sélectionnez pour changer le mode SET UP automatiquement.
	ARRET	Permet de diminuer la densité du noir.
	3.75%/7.5%	Permet d'augmenter la densité du noir.Si l'on désisit 7,5%, la luminosité se trouve réduite par la fonction d'annulation de réglage aux États-Unis. Choisissez ARRET lorsque l'imageest souvent.
LANGUES	12 langues	Permet de modifier la langue utilisée dans les menus.
RE-INITIAL	OK	Rétablit le réglage par défaut de tous les paramètres du menu, à l'exception des options PASSWORD FUNCTION (FONCTION MOT DE PASSE) et LANGUAGE (LANGUE).

• MODE CINEMA peut uniquement être réglé lorsqu'un signal TV60, 480i est affiché.

OPTION
FORMAT	NORMALE
MOT DE PASSE	AFFICHAGE
POSITION MENU	1.
MODE CINEMA	AUTO
NORMES VIDEO	AUTO
WXGA	AUTO
SET UP	AUTO
LANGUES	Français
RE-INITIAL	OK

4 Menu REGLAGE SIGNAUX VIDEO

Option	RÉGLAGE	FONCTION
POSITION HORIZ	0-999	Permet de régler la position horizontal de l'image projetée.
POSITION VERT	0-999	Permet de régler la position verticale de l'image projetée.
AJUSTEMENT FIN SYNC.	0-31	Permet d'éliminer les effets de scintillage ou de flou évientuels lors de la projection.
TRACKING	0-2800	Permet d'éliminer les bandes verticales évientuelles lors de la projection.
ENTREES MULTIMEDIA	AUTO	Le paramètre correct est automatiquement sélectionné.
	RGB	Sélectionner cette option en connectant le projecteur à l'équipement video de haute définition ayant des bornes de sortie R, G et B.
	YCBRC/YPBPR	Sélectionner cette option en connectant le projecteur à un lecteur DVD ou un autre dispositif ayant des bornes de sortie de composant video Y, CB, et CR (ou Y, PB et PR).
OVER SCAN	100%-90%	Permet de régler la zone d'affichage de l'image projetée.
RATTRAPAGE SYNCHRO	ARRET/MARCHE	Permet de régler l'image, lorsqu'un voile apparait en haut de l'écran.
SOUS MENU UTILISATEUR	OK
POSITION CLAMP	1-255	Permit de corriger le blanc franc ou le noir franc de l'image projetée.
PROFONDEUR CLAMP	1-63	Permit de corriger le noir franc de l'image projetée.
SYNC VERTICAL	AUTO/ARRET	Permet de régler l'image lorsqu'elle ne rouge pas de façon naturelle.Sélectionner AUTO pour l'emploi normal.
LPF	MARCHE/ARRET	Utilisez pour sélectionner en cas d'activation ou non de LPF.
SHUTTER(U)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la partie supérieure de l'image.
SHUTTER(L)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la partie inférieure de l'image.
SHUTTER(LS)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la matière gauche de l'image.
SHUTTER(RS)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la matière droite de l'image.

• Des bandes horizontales peuvent apparaître sur l'image agrandie : il ne s'agit pas d'un symptôme de panne. Lorsque you modifie la position horizontale ou verticale de manière importante, un bruit peut se produire. La plage de réglage de la position verticale varie en fonction du type du signal d'entrée. L'image peut demeurer dans la même position alors que you modifie la valeur de réglage : il ne s'agit pas d'un symptôme de panne.
• SHUTTERR ne fonctionnera pas correctement pendant le réglage de trapèze. Lorsque you augmentez la valeur de réglage de OVER SCAN, du bruit peut apparaître sur l'écran.

Important:

• Vous ne pouvez définir les options des menus IMAGE, REGLAGE SIGNALUX VIDEO et SOUS MENU-UTILISATEUR que lorsqu' un signal est injecté.
• Menu RÉSEAU

Option	RéGLAGE	FUNCTION
NOM PROJECT	......	Affiche NOM PROJECT. Affiche le champ NOM PROJECT vide si le nom du projeteur n'a pas été définir.
	RÉGLAGE	RÉGLAGE Renseignez le champ NOM PROJECT. Ce champ accepte 15 caractères au maximum (caractères alphanumériques).
MDP RÉSEAU	OK	Définissez le mot de passer pour le contrôle Web ou la certification PJLink.
CONFIG. IP	OK	Sélectionnéz ce paramètre pour la configuration IP.
DHCP	MARCHE / ARRET	Utilisé ce paramètre lorsqu vous obtenez automatiquement la CONFIG. IP par le serveur DHCP.
ADRESSE IP	***, ..., ***, ***	Affiche le paramètre ADRESSE IP. Toutefois, l'adresse IP n'est pas définir par défaut en usine et ne peut pas être affichée.
	RÉGLAGE	RÉGLAGE Définissez le paramètre ADRESSE IP. Si DHCP est régle sur MARCHE, vous ne pouvez pas modifier ce paramètre.
MASQ SS RÉS.	***, ..., ***, ***	Affiche le paramètre MASQ SS RÉS. Toutefois, le masque de sous réseau n'est pas défini par défaut en usine et ne peut pas être affiché.
	RÉGLAGE	RÉGLAGE Définissez le paramètre MASQ SS RÉS. Si DHCP est régle sur MARCHE, vous ne pouvez pas modifier ce paramètre.
PASS PAR DÉF	***, ..., ***, ***	Affiche le paramètre PASS PAR DÉF. Toutefois, la passerelle par défaut n'est pas défini par défaut en usine et ne peut pas être affichée.
	RÉGLAGE	Définissez le paramètre PASS PAR DÉF. Si DHCP est régle sur MARCHE, vous ne pouvez pas modifier ce paramètre.
ADRESSE MAC	xx-xx-xx-xx-xx-xx	Affiche le paramètre ADRESSE MAC.
CERT. PJLink	MARCHE / ARRET	Utilisé ce paramètre pour la certification PJLink.
RÉINITIALISATION RÉSEAU	OK	Réinitialise les paramètres réseau.

REGLAGE SIGNAUX VIDEO
POSITION HORIZ	0
POSITION VERT	0
AJUSTEMENT FIN SYNC	0
TRACKING	0
ENTRES MULTIMEDIA	RGB
OVER SCAN	100%
RATTAPAGE SYNCHRO	ARRET
SOUS MENU UTILISATEUR	OK

REGLAGE SIGNAUXVIDEO SOUS MENU UTILISATEUR Menu SOUS MENU UTILISATEUR

CLAMP	POSITION CLAMP	1
	PROFONDEUR CLAMP	1
	SYNC VERTICAL	AUTO
LPF		ARRET
SHUTTER(U)		0
SHUTTER(L)		0
SHUTTER(LS)		0
SHUTTER(RS)		0

6 Menu Information

Option	FUNCTION
COMPTEUR LAMPE(BAS)	Cet élément montre le temps d'exploitation (en heures) d'une lampe calculé en considérant que le MODE LAMPE est sur BAS.Lorsque le MODE LAMPE est sur STANDARD, cet élément montre un temps d'exploitation de la lampe plus long que le temps réel. (Voir page 34 l'intervalle de remplacement de la lampe.)Lorsque le temps d'exploitation de la lampe est compris entre 0 et 10 heures, "0H" est affché.Le temps d'exploitation de la lampe est indiqué en heures réelles lorsqu'il dépasse 10 heures.Lorsque le temps d'exploitation de la lampe atteint 3750, la barre devient jaune. Lorsqu'il atteint 4750, la barre devient rouge.(La lampe a une durée de vie de 6000 heures.)
ENTREE	Indique le nom de la borne auquel le signal video actuellément projeté est émis.
RESOLUTION	Indique la résolution du signal video actuellément projeté.
FREQUENCY VERTICAL	Indique la fréquence verticale du signal video actuellément projeté.
FREQUENCY HORIZONTAL	Indique la fréquence horizontale du signal video actuellément projeté.
TYPE DE SYNCHRO	Indique le type de signal synchronisé du signal video actuellément projeté.

INFORMATION
COMPTEUR LAMPE(BAS)	0 H
ENTREE	COMPUTER2
RESOLUTION	1024x768
FREQUENCY VERTICALE	75.04 Hz
FREQUENCY HORIZONTALE	60.02 KHz
TYPE DE SYNCHRO	5wire

Réglage de la luminosité (CONTRASTE et LUMINOSITE):

Vous pouvez régler la luminosité de l'image à l'aide du menu.

(Voir la page 18 ou 20 pour les options de menu.)

1. Affichez le menu QUICK (RAPIDE) ou IMAGE.
2. Appuyez sur le bouton ou pour selectionner CONTRASTE ou LUMINOSITE.
3. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Contraste

Permet de régler le contraste de l'image. Chaque fois que vous appuyez sur le bouton, la luminosité et la définition de l'image augmentent. Chaque fois que vous appuyez sur le bouton, la luminosité et la définition de l'image diminuent.

Luminosite

Chaque fois que vous appuyez sur le bouton, la luminosité et la définition de l'image augmentent. Chaque fois que vous appuyez sur le bouton, la luminosité et la définition de l'image diminuent.

Réglage de la couleur (couleur et TEINTE):

Vous pouvez régler la couleur de l'image à l'aide du menu.

(Voir page 20 pour le réglage par menu.)

1. Affichez le menu IMAGE.
2. Appuyez sur le bouton ou pour sélectionner COULEUR ou TEINTE.
3. Les options COLOR (COULEUR) et TINT (TEINTE) ne peuvent être sélectionnées que si le signal d'entrée est VIDEO. L'option TINT (TEINTE) ne peut être sélectionnee que si le signal d'entrée est NTSC ou 4.43NTSC.
4. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Permet de régler la densité de la couleur de l'image projetée. Chaque fois que vous appuyez sur le bouton, la couleur de l'image devient plus dense. Chaque fois que vous appuyez sur le bouton, la couleur de l'image devient moins dense.

Permet de régler la teinte de l'image projetée. Chaque fois que vous appuyez sur le bouton, l'image devient plus verte. Chaque fois que vous appuyez sur le bouton, l'image devient plus rouge.

Augmentation ou diminution de la netteté de l'image (finesse):

Vous pouvez régler lanneteté de l'image à l'aide du menu.

(Voir la page 18 ou 20 pour les options de menu.)

1. Affichez le menu QUICK (RAPIDE) ou IMAGE.
2. Appuyez sur le bouton ou pour sélectionner FINESSE.
3. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Réglage de la tonalité du blanc (temperature couleur)

Vous pouvez sélectionner une température de couleur préréglée (tonalité du blanc) à l'aide du menu.

(Voir la page 18 ou 20 pour les options de menu.)

1. Affichez le menu QUICK (RAPIDE) ou IMAGE.
2. Appuyez sur le bouton ou pour sélectionner TEMPERATURE COULEUR.
3. Appuyez sur le bouton ou pour sélectionner la température couleur souhaitée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Réglage de la tonalité du blanc (personnalisation de la température couleur)

Pour personnaliser (et minimiser) la température de couleur qui vous convient le mieux, procédez comme indiqué ci-après.

(Voir page 20 pour le réglage par menu.)

1. Sélectionnez TEMPERATURE COULEUR dans le menu IMAGE.
2. Appuyez sur le bouton ou pour sélectionner UTILISATEUR
3. Appuyez sur le bouton ENTER.
4. Appuyez sur la bouton ou pour sélectionner le paramètre de votre choix.
5. Appuyez sur le bouton ou pour régler le paramètre de votre choix.
6. Pour obtenir des résultats de réglage optimaux, répétez les étapes 4 et 5.

TEMPERATURE COULEUR-UTILISATEUR
Contraste R	0	>
Contraste G	0	>
Contraste B	0	>
LUMINOSITE R	0	>
LUMINOSITE G	0	>
LUMINOSITE B	0	>

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Pour activer la température de couleur enregistrée:

1. Définissez TEMPERATURE COULEUR sur UTILISATEUR dans le menu IMAGE.

Il existe différentes sortes de couleurs blanches. La chaleur chromatique permet d'en montrer les différentes nuances. Un blanc dont la chaleur est BASSE est légèrement rougeâtre. Lorsque la chaleur chromatique augmente, le blanc devient bleuâtre. Par exemple, vous pouvez modifier la température de couleur à l'aide des procédures suivantes.

Pour augmenter la chaleur chromatique : Augmentez le CONTRASTE B (bleu) et diminuez le CONTRASTE R (rouge). Pour réduire la chaleur chromatique : Diminuez le CONTRASTE B (bleu) et augmentez le CONTRASTE R (rouge).

• Si vous attribuez à l'option CONTRAST R, G et B (CONTRASTE R, V et B) des valeurs négatives, la luminosité de l'image ne pourrait pas retrouver la valeur d'origine même si vous augmentez au maximum la valeur du paramètre CONTRAST (CONTRASTE) dans le menu QUICK (RAPIDE) ou IMAGE.

Vous pouvez définir la balance personnalisée par l'utilisateur entre la luminosité et la teinte à l'aide de ce menu. (Voir page 20 pour le réglage par menu.)

1. Affichez le menu IMAGE.
2. Sélectionnez COLOR ENHANCER en appuyant sur le bouton.
3. Sélectionnez UTILISATEUR en appuyant sur le bouton ou
4. Appuyez sur le bouton ENTER.
5. Sélectionnez un paramètre à définir.

COLOR ENHANCED	AUTO
COLOR ENHANCED-UTILISATEUR
MODE GAMMA	DYNAMIC
BrilliantColorTM	10
RGB-COULEUR	0
RGB-TENTE	0

Mode GAMMA

Utilisez ce paramètre pour optimiser le gamma.

DYNAMIC....... Permet de sélectionner la visualisation des images en provenance d'un ordinateur.

NATUREL.... Permet de sélectionner la visualisation des images fournies par un dispositif vidéo.

DETAIL............ Permet de selectionner la visualisation des images dont la luminosite doit etre conservee relativement faible, comme les films et les spectacles musicaux.

Sélectionnez ce paramètre pour oblirer des couleurs de brillance moyenne, de sorte que des couleurs telles que le jaune et les tons chair apparaisent naturels. Appuyez sur le bouton ↓ pour réduire la valeur et atténuer ainsi son effet. Appuyez sur le bouton ↑ pour augmenter sa valeur et renforcer ainsi son effet. (L'option BrilliantColor™ n'a aucune incidence si sa valeur est égale à 0.)

1. Appuyez sur le bouton ↑ ou ↓ pour régler le paramètre de votre choix.

Pour obtenir une meilleure reproduction des couleurs, réglez l'option BrilliantColor™ sur 0. La section blanche de la roue chromatique est désactivée et vous pouvez reproduire des images aux couleurs réalistes.

Rgb-couleur

Sert à régler l'intensité de la couleur de l'image projetée. Chaque fois que le bouton est enfoncé, la couleur devient plus intense. Chaque fois que le bouton est enfoncé, la couleur devient plus claire.

Rgb-Teinte

Sert à régler l'équilibre de la couleur de l'image projetée. Chaque fois que le bouton est enfoncé, l'image apparaît plus verdâtre. Chaque fois que le bouton est enfoncé, l'image apparaît plus rougeâtre.

Ce projeteur projette automatiquement et correctement les signaux videoo venant de l'ordinateur. Toutefois, selon le type d'ordinateur, la projection de certains signaux videoo peut être incorrecte. Dans ce cas, appuyez sur le bouton AUTO POSITION. (Voir page 15.) Si le signal n'est toujours pas projeté correctement, règlez l'image à l'aide du menu REGLAGE SIGNALUX VIDEO.

Réglage de l'image venant de l'ordinateur à l'aide du menu:

Selon les symptômes, effectuez les opérations suivantes.

Bandes blanches...... Réglez l'option TRACKING du menu REGLAGE SIGNAUX VIDEO.

L'image projetée scintille.

L'image projetée est floue.

Réglez l'option AJUSTEMENT FIN SYNC du menu REGlAGE SIGNAUX VIDEO.

L'image projetée est décalée horizontalement.

Réglez l'option POSITION HORIZ du menu REGlAGES SIGNAUX VIDEO. Chaque fois que vous appuyez sur le bouton, l'image se décale vers la droite. Chaque fois que vous appuyez sur le bouton, l'image se décale vers la gauche.

L'image projetée est décalée verticalement.

Réglez l'option POSITION VERT du menu REGlAGE SIGNAUX VIDEO. Chaque fois que vous appuyez sur le bouton, l'image se décale vers le bas. Chaque fois que vous appuyez sur le bouton, l'image se décale vers le haut.

La partie supérieure de l'image est courbée.

Changez le réglage de RATTRAPAGE SYNCHRO dans le menu REGLAGE SIGNAUXVIDEO. Sélectionnez MARCHEC APuyez sur la bouton ENTER et régliez DEBUT ou FIN pour réduire la courbe.

Une ligne noire ou blanche apparait sur l'image.

Réglez POSITION CLAMP ou PROFOND-EUR CLAMP dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR.

Le mouvement de l'image n'est pas naturel.

Réglez SYNC VERTICAL dans le menu REGLAGE SIGNALAUX VIDEO-SOUS MENU UTILISATEUR. Sélectionner AUTO pour l'emploi normal.

Des parasites apparaissent sur la moitié droite ou gauche de l'image.

Réglez SHUTTER(LS) ou SHUTTER(RS) dans le menu REGLAGE SIGNAUXVIDEO-SOUS MENU UTILISATEUR.

Des parasites apparaisent sur la partie supérieure ou inférieure de l'image.

Réglez SHUTTER(U) ou SHUTTER(L) dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR.

1. Affichez le menu REGLAGE SIGNAUX VIDEO.
2. Pour sélectionner une option, appuyez sur le bouton ou .
3. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.
2. En'utilisation normale, ne modifiez pas les réglages du menu REGLAGE SIGNAUX VIDEO.

Réglage de la position horizontale:

1. Alignez le bord gauche de l'image avec le côté gauche de l'écran en réglant POSITION HORIZ. Puis, alignez le bord droit de l'image avec le côté droit de l'écran en réglant TRACKING.
2. Effectuez de nouveau l'étape 1 ci-dessus pour finaliser le réglage de la position horizontale.

Réglage de la position verticale:

1. Alignez le bord supérieur de l'image sur le bord supérieur de l'écran en réglant l'option POSITION VERT.

LPF (filtre progressif)

Vous pouvez activer le filtre LPF ou non. Le réglage par défaut est ARRET.

Un traînage vertical ou horizontal peut apparaître sur l'image projetée, selon le type du lecteur DVD, de la console de jeu ou de l'ordinateur utilisé. Dans ce cas, vous pouvez réduire ce traînage en activant LPF. Mais l'image projetée sera légèrement adoucie.

Vous pouvez configurer le réseau du projecteur à l'aide du menu.

Définition du nom du projecteur

1. Affichez le menu RÉSEAU. (Voir les paramètres de menu à la page 20.)
2. Appuyez sur la touche ou pour sélectionner NOM PROJECT.

1. Appuyez sur la touche ou pour sélectionner RÉGLAGE
2. Appuyez sur la touche ENTRÉE.

L'écran PROJECTOR NAME (NOM PROJECT) apparait.

1. Appuyez sur les touches de direction pour déplacer le curseur, sélectionnez les caractères ou les symboles à saisir, puis appuyez sur la touche ENTRÉE.
2. Le nom du projecteur peut composer jusqu'à 15 caractères alphanumériques (majuscules/minuscules) ou symboles.

Touche : Déplace le curseur d'entrée à gauche de chaque caractère.

Touche : Déplace le curseur d'entrée à droite de chaque caractère.

Touche Suppr: Supprime chaque caractère se trouvant à la position du curseur d'entrée.

Touche Maj: Alterne entre la forme MAJUSCULE ou minuscule d'un caractère alphabétique.

Touche PREV./NEXT (PRÉC./SUIV.):

Alterne les symboles indiqués sur la quatrième ligne.

Touches ESPACE: Insère un espace à la position du curseur d'entrée.

Touché EFFACER: Supprime tous les caractères saisis.

1. Lorsque vous sélectionnez OK, le réglage est terminé en enregistrant le nom. En revanche, si vous sélectionnez CANCEL (ANNULER), le réglage est terminé sans enregistrer le nom.
2. L'écran affiche de nouveau le menu RÉSEAU après que vous avez sélectionné OK ou CANCEL (ANNULER).
3. La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Paramètres de mot de passe réseau

1. Affichez le menu RÉSEAU. (Voir les paramètres de menu à la page 20.)
2. Appuyez sur la touche ou ∇ pour sélectionner MDP RÉSEAU.

1. Appuyez sur la touche ENTREE.

L'écran CURRENT NETWORK PASSWORD (MDP RÉSEAU ACTUEL) s'affiche.

1. Appuyez sur les touches de direction pour déplacer le curseur, sélectionnez les caractères ou les symboles à saisir, puis appuyez sur la touche ENTRÉE.
2. Le mot de passe peut composerter jusqu'à 32 caractères alphanumériques (majuscules/minuscules).

Touche : Déplace le curseur d'entrée à gauche de chaque caractère. Touche : Déplace le curseur d'entrée à droite de chaque caractère. Touche Suppr: Supprime chaque caractère se trouvant à la position du curseur d'entrée. Touche Maj: Alterne entre la forme MAJUSCULE ou minuscule d'un caractère alphétique.

Touche EFFACER: Supprime tous les caractères saisis.

• Le mot de passe par défaut est "admin".
• Sélectionnez OK. L'écran NEW NETWORK PASSWORD (NOUVEAU MDP RÉSEAU) s'affiche si le mot de passe saisi est correct.
• Si le mot de passer saisi est incorrect, l'écran CURRENT NETWORK PASSWORD (MDP RÉSEAU ACTUEL) s'affiche de nouveau.

1. Renseignez les champs NEW NETWORK PASSWORD (NOUVEAU MDP RÉSEAU) et CONFIRM NETWORK PASSWORD (CONFIRMER LE MDP RÉSEAU).
2. Le mot de passe peut composerter jusqu'à 32 caractères alphanumériques (majuscules/minuscules).

Touche : Déplace le curseur d'entrée à gauche de chaque caractère.

Touche : Déplace le curseur d'entrée à droite de chaque caractère.

Touche : Déplace la position du curseur d'entrée entre NEW NETWORK PASSWORD (NOUVEAU MDP RÉSEAU) et CONFIRM NETWORK PASSWORD (CONFIRMER LE MDP RÉSEAU).

Touche Suppr: Supprime chaque caractère se trouvant à la position du curseur d'entrée.

Touche Maj: Alterne entre la forme MAJUSCULE ou minuscule d'un caractère alphabétique.

Touche EFFACER: Supprime tous les caractères saisis.

1. Si les champs NEW NETWORK PASSWORD (NOUVEAU MDP RÉSEAU) et CONFIRM NETWORK PASSWORD (CONFIRMER LE MDP RÉSEAU) correspondant, le réglage est terminé après la modification du champ MDP RÉSEAU.
2. Si le mot de passer saisi ne correspond pas, l'écran NEW NETWORK PASSWORD (NOUVEAU MDP RÉSEAU) apparaît de nouveau après l'affichage d'un message d'erreur dans une boîte de dialogue.
3. La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Paramètres IP

1. Affichez le menu RÉSEAU. (Voir les paramètres de menu à la page 20.)
2. Appuyez sur la touche ou pour sélectionner CONFIG. IP.

1. Appuyez sur la touche ENTRÉE.
2. Le menu CONFIG. IP apparaît.

Définition ou effacement du paramètre DHCP

1. Affichez le menu CONFIG. IP.
2. Appuyez sur la touche ou ∇ pour sélectionner DHCP.

1. Appuyez sur la touche ENTREE.
2. Une boîte de dialogue de confirmation apparait.

1. Sélectionnez l'option à définir, puis appuyez sur la touche ENTREE.
2. Appuyez sur la touche ou pour sélectionner MARCHE ou ARRET
3. Pour annuler le réglage, appuyez sur la touche MENU.
4. La prise en compte des nouveaux paramètres peut prendre quelques minutes.
5. Si DHCP est réglé sur MARCHE, les paramètres ADRESSE IP, MASQUE DE RÉSEAU et PASSERELLE PAR DÉFAUT ne peuvent pas être définis. Si vous définissez ces paramètres, réglez DHCP sur ARRET et définissez les paramètres IP comme décrit ci-après.

Paramètres d'adresse IP

1. Affichez le menu CONFIG. IP
2. Appuyez sur la touche ou pour sélectionner ADRESSE IP.

1. Appuyez sur la touche ou pour sélectionner RÉGLAGE
2. Appuyez sur la touche ENTREE.

L'écran IP ADDRESS (ADRESSE IP) s'affiche.

1. Appuyez sur les touches de direction pour déplacer le curseur, sélectionnez les valeurs numériques à saisir, puis appuyez sur la touche ENTRÉE.
2. Définissez la valeur numérique entre 0 et 255. Toutefois, définissez la valeur numérique du dernier octet entre 1 et 254.

Touche : Déplace la position du curseur d'entrée vers la gauche.

Touche : Déplace la position du curseur d'entrée vers la droite.

Touche Suppr : Supprime chaque caractère se trouvant à la position du curseur d'entrée.

1. Lorsque vous sélectionnez OK, le réglage est terminé en enregistrant l'adresse IP. En revanche, si vous sélectionnez CANCEL (ANNULER), le réglage est terminé sans enregistrer l'adresse IP.

L'écran affiche de nouveau le menu CONFIG. IP après que vous sélectionnez OK ou CANCEL (ANNULER). - Si la valeur saisie est incorrecte, l'écran ADRESSE IP apparaît de nouveau après l'affichage d'un message d'erreur dans une boîte de dialogue. - La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Paramètres de masque de sous-réseau

1. Affichez le menu CONFIG. IP.
2. Appuyez sur la touche ou pour sélectionner MASQ SS RÉS.

1. Appuyez sur la touche ou pour sélectionner REGLAGE
2. Appuyez sur la touche ENTREE.

L'écran SUBNET MASK (MASQUE DE SOUS-RÉSEAU) s'affiche.

1. Entrez le masque de sous-réseau.
2. Reportez-vous à la section Paramètres d'adresse IP pour les détails concernant la saisie.
3. Lorsque vous selectionnez OK, le réglage est terminé en enregistrant le masque de sous-reseau. En revanche, si vous selectionnez CANCEL (ANNULER), le réglage est terminé sans enregistrer le masque de sous-reseau.

L'écran affiche de nouveau le menu CONFIG. IP après que vous sélectionnez OK ou CANCEL (ANNULER). - Si la valeur saisie est incorrecte, l'écran MASQ SS RÉS. apparaît de nouveau après l'affichage d'un message d'erreur dans une boîte de dialogue. - La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Paramètres de passerelle par défaut

1. Affichez le menu CONFIG. IP
2. Appuyez sur la touche ou pour sélectionner PASS PAR DÉF.

1. Appuyez sur la touche ou pour sélectionner RÉGLAGE
2. Appuyez sur la touche ENTRÉE.

L'écran DEFAULT GATEWAY (PASSERELLE PAR DÉF.) s'affiche.

1. Saisissez la passerelle par défaut.
2. Reportez-vous à la section Paramètres d'adresse IP pour les détails concernant la saisie.
3. Lorsque vous sélectionnez OK, le réglage est terminé en enregistrant la passerelle par défaut. En revanche, si vous sélectionnez CANCEL (ANNULER), le réglage est terminé sans enregistrer la passerelle par défaut.

L'écran affiche de nouveau le menu CONFIG. IP après que vous sélectionnez OK ou CANCEL (ANNULER). - Si la valeur saisie est incorrecte, l'écran PASS PAR DÉF apparaît de nouveau après l'affichage d'un message d'erreur dans une boîte de dialogue. - La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Définition ou effacement de la certification pjlink

Définissez les paramètres nécessaires pour démarrer le protocole de communication PJLink.

Pour plus d'informations sur PJLink, reportez-vous à la page 32.

1. Affichez le menu RÉSEAU. (Voir les paramètres de menu à la page 20.)
2. Appuyez sur la touche ou pour sélectionner CERT. PJLink.

CERT, PJLink

MARCHE

1. Appuyez sur la touche ENTREE.
2. Une boîte de dialogue de confirmation apparait.

1. Appuyez sur la touche ou pour sélectionner MARCHE ou ARRET
2. Sélectionnez l'option à définir, puis appuyez sur la touche ENTREE.
3. Pour annuler le réglage, appuyez sur la touche MENU.
4. La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Initialisation des paramètres réseau

1. Affichez le menu RÉSEAU. (Voir les paramètres de menu à la page 20.)
2. Appuyez sur la touche ou pour sélectionner RÉINITIALISATION RÉSEAU.

REINITIALISATION

RéSEAU

1. Appuyez sur la touche ENTREE.
2. Une boîte de dialogue de confirmation apparait.
3. Si vous appuyez de nouveau sur la touche ENTRÉE, les paramètres réseau peuvent être initialisés.
4. La prise en compte des nouveaux paramètres peut prendre quelques minutes.

Comment utiliser la fonction réseau

• Lorsque vous connectez un ordinateur et un projecteur par le biais d'un réseau local (LAN), configurez les deux adresses IP dans le même groupe réseau.

Si l'ordinateur et le projecteur appartiennent à deux groupes réseau différents, veillez à utiliser un réseau. Pour la configuration du réseau, adressez-vous à l'administrateur réseau.

• Définissez la configuration IP correctement. Si les paramètres sont incorrects, il est possible que la communication ne soit pas disponible. Pour plus d'informations à ce sujet, consultez l'administrateur réseau.
• Selon les paramètres du mode de veille du projecteur, il est possible que la fonction LAN ne soit pas disponible. Pour plus d'informations sur le mode de veille, reportez-vous à la page 21.

Glossaire

Pour plus d'informations sur le glossaire ci-dessous, reportez-vous au manuel technique disponible dans le commerce.

Terme	Description
DHCP	Acronyme de "Dynamic Host Configuration Protocol". Ce protocole affecte automatiquement une adresse IP aux périphériques réseau.
Adresse IP	Adresse numérique servant à identifier les ordi-nateursurs réseau.
Masque de sous-réseau	Valeur numérique servant à définir le nombre de bits utilisés pour l'adresse d'un réseau divisé (ou sous-réseau) dans une adresse IP.
Passerelle par défaut	Serveur (ou routeur) servant à communiquer sur des réseaux (ou sous-réseaux) divisés par un masque de sous-réseau.
Adresse MAC	Abréviation de "Media Access Control Address". Une adresse MAC est un ID unique attribué à chaque carte réseau, en fonction des données échangées entre ces cartes.

Réglage de l'image affichée au démarrage ou lors de la mise en sourdine

Vous pouvez afficher l'image de votre choix sur l'écran de démarrage (ou écran de veille). À l'aide du menu, vous pouvez également utiliser cette image pour l'arrière-plan qui s'affiche lorsque la vidéo est en sourdine ou si aucun signal n'est reçu.

Important:

• Vous ne pourrez pas régler CAPTURE L'IMAGE si la fonction MOT DE PASSE du menu OPTION a été réglée sur ECRAN DE VEILLE afin d'activer le verrouillage par mot de passer.
• Vous ne pouvez pas activer CAPTURE L'IMAGE lorsque l'entrée est réglée sur le signal vidéo composant.

Procédure de réglage

1. Appuyez sur la touche COMPUTER pour sélectionner l'image envoyée sur la borne COMPUTER/COMPONENT VIDEO IN.
2. Affichez l'image de votre choix.
3. Affichez le menu INSTALLATION.
4. Sélectionnez CAPTURE L'IMAGE en appuyant sur la touche à ou▼.
5. Appuyez sur la touche ENTER.

Lorsque la capture est lancée, l'image capturée s'affiche. - Lorsque vous appuyez une fois sur le bouton ENTER (ENTRÉE), aucun bouton ne fonctionne plus tant que la capture n'est pas terminée. - Si la résolution de l'image est inférieure au format XGA (1024 x 768), l'image est capturée en réglant sa résolution sur XGA. - Si la résolution de l'image est supérieure au format XGA (1024 x 768), seule la zone d'image XGA est capturée.

Important:

• Une fois le nouvel écran de démarrage installé, vous ne pourrez pas restaurer l'écran de démarrage d'origine. (Même si vous sélectionnez RE-INITIAL dans le menu OPTION, l'écran par défaut installé en usine ne sera plus disponible.) Pour changer à nouveau l'écran de démarrage, capturez une autre image.
• Les images capturées seront supprimées lors que l'utilisateur aura appuyé sur le bouton ENTER (ENTRÉE). Si vous appuyez sur ce bouton accidentellement, essayez de capturer de nouveau les mêmes images.
• L'image capturée s'affiche lorsque vous redémarrez l'appareil. Si l'image capturée ne s'affiche pas, vérifie dans le menu INSTALLATION si le réglage ECRAN DE VEILLE n'est pas sur ARRET. (Voir page 21.)
• Pour afficher l'image capturée lorsque la video est en sourdine, réglez MODE MUET AV dans le menu INSTALLATION sur IMAGE. (Voir page 21.)
• Sieldom signal n'est reçu et que le paramètre COULEUR FOND du menu INSTALLATION est régé sur IMAGE, l'image capturée s'affichera.
• Certaines images ne peuvent pas être capturées correctement en raison de leur type de signal.

Pour arrêter momentanément l'image (ou pour afficher une image fixe)

Appuyez sur la touche FREEZE de la télécommande. L'image s'immobilisera momentanément.

Pour remettre l'image en mouvement :

Appuyez à nouveau sur la touche FREEZE de la télécommande.

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persister sur l'écran.

Verrouillage par mot de passe

Ce projecteur est équipé d'une fonction de verrouillage par mot de passe concise pour protégé l'appareil contre les utilisations incorrectes par des enfants et pour empêcher l'utilisation par d'autres personnes que les utilisateurs spécifiés.

AFFICHAGE............ Lorsque le projecteur est allumé, l'écran de démarrage (ou écran de veille) apparait et reste à l'écran jusqu'à ce que le mot de passe soit entré. Une fois le mot de passe entré, l'écran de démarrage passe à l'écran de fonctionnement normal.

TOUCHES.... Tous les boutons du projeteur à l'exception du bouton POWER sont désactivées. (Les boutons de la télécommande sont activées.) Vous pouvez utiliser ce mode comme mesure de prévention, afin d'éviter que l'appareil soit utilisé par des enfants ou par toute autre personne n'était pas censée l'utiliser.

ECRAN DE VEILLE.... Les fonctions CAPTURE L'IMAGE et ECRAN DE VEILLE du menu ne sont pas disponibles. ECRAN DE VEILLE est mis automatiquement à MARCHE

Pour activer la fonction de verrouillage par mot de passe:

1. Affichez le menu OPTION.
2. Appuyez sur le bouton ou pour sélectionner MOT DE PASSE.
3. Appuyez sur la touche ou pour changer le mode entre DISPLAY INPUT (ENTREE AFFICHAGE) et MENU ACCESS (ACCES MENU).
4. Si le mot de passe e bouton ENTER pour annuler le verrouillage par mot de passe et essayez à nouveau.
5. Appuyez sur le bouton ENTER.

L'écran de réglage du verrouillage par mot de passe apparait.

1. Appuyez sur le bouton ENTER.

L'écran permettant d'entrer un mot de passe apparait.

1. Entrez le mot de passer de 4 à 8 chiffres à l'aide des boutons, , ou sur la télécommande comme montré ci-dessous. ( = 1, = 2, = 3, = 4 )
2. Appuyez sur le bouton ENTER.
3. Pour annuler la procédure, appuyez sur la touche MENU.
4. Entrez à nouveau le mot de passe pour le confirmer, en répétant ces mêmes étapes.
5. Appuyez sur le bouton ENTER.
6. Si le mot de passe ne correspond pas, un message d'erreur s'affiche.
7. Pour annuler la procédure, appuyez sur la touche MENU.

Pour annuler la fonction de verrouillage par mot de passe:

1. Affichez le menu OPTION.
2. Appuyez sur le bouton ou pour sélectionner MOT DE PASSE.
3. Appuyez sur le bouton ENTER.

L'écran d'annulation du verrouillage par mot de passe apparaît.

1. Appuyez sur le bouton ENTER.

L'écran permettant d'entrer le mot de passe apparait.

1. Entrez le mot de passe de 4 à 8 chiffres à l'aide des boutons ▲, ▼, ▲ ou ▶ sur la télécommande comme montré ci-dessous.

( = 1, = 2, = 3, = 4)

1. Appuyez sur le bouton ENTER.
2. Si le mot de passe ne correspond pas, un message d'erreur s'affiche.
3. Pour annuler la procédure, appuyez sur la touche MENU.

Important:

• Lorsque l'écran de saisie du mot de passe s'affiche, appuyez simultanément sur les touches SOURCE et POWER (MARCHE) du panneau de commandes et maintenez-les enfoncées pendant trois secondes environ afin de désactiver la fonction de mot de passe.

En appuyant sur le bouton MAGNIFY de la télécommande, vous pouvez augmenter la taille de l'image, afin d'en étudier les détails.

• Le mode ZOOM IMAGE ne fonctionne pas avec certains signaux d'entrée. Pour plus de détails, voir page 41.
• Le mode ZOOM IMAGE ne fonctionne pas avec un signal vidéo ou S-Video.

Pour utiliser le mode magnify:

1. Appuyez sur le bouton MAGNIFY.
2. Vous pouvez sélectionner la zone à agrandir en appuyant sur le bouton , , ou de la télécommande.
3. Vous pouvez changer le taux d'agrandissement de la zone sélectionnée en appuyant sur la bouton VOLUME ▲ ou ▼.
4. Appuyez à nouveau sur le bouton MAGNIFY pour quitter le mode ZOOM IMAGE.

L'écran normal apparait.

Important:

• En mode ZOOM IMAGE, vous ne pouvez pas régler le volume.

Supervision et contrôle par ordinateur

Vous pouvez superviser et contrôler le fonctionnement du projecteur à l'aide d'un ordinateur personnel via un réseau LAN.

Pour surveiller et contrôler le projecteur, installez le logiciel "ProjectionView Global ^+*" disponible sur le CD-ROM fourni avec l'appareil. Pour connaître la procédure d'installation et le mode d'emploi du logiciel, consultez le "Manuel d'utilisation de l'utilitaire de contrôle LAN", également disponible sur ce même CD-ROM.

*) Fonctions Commande par lot d'un projecteur autonome/de plusieurs projecteurs - Fonction de programmation pour la mise en marche/l'arrêt chaque jour de la semaine - Vérification de chaque état du projecteur et détention de vol - Réglage de la CONFIG IP du projecteur - Démarrage de l'outil de contrôle/surveillance (ProjectorView) à partir du navigateur Web - Activation de Visual PA pour afficher les caractères spécifiés sur l'écran du projecteur

Logiciel de contrôle/surveillance des projecteurs par lots projectorview global +

L'outil de contrôle/supervision (ProjectorView) à l'aide du navigateur Internet

Pjlinktm

Ce projecteur prend en charge le protocole de contrôle standard PJLink™. Vous pouvez contrôler et surveiller le fonctionnement de projecteurs de différents modèles et de différents fabricants à l'aide de la même application.

• Si vous souhaitez utiliser la fonction PJLink™, vous devez disposer du logiciel d'application PJLink™. Pour les specifications de PJLink™, accédez au site Web de Japan Business Machine and Information System Industries Association (JBMIA). (http://pjlink.jbmia.or.jp/english)
• Ce projecteur est entièrement conforme aux specifications de JBMIA PJLink™ Coupe 1. Il supporte toutes les commandes définies par PJLink™ Coupe 1, et sa conformité avec les specifications standard PJLink™ Version 1.0 a été vérifiée.

Connexion

Utilisez un câble direct de catégorie 5 pour la connexion LAN. - Ne touchez pas aux parties métalliques du connecteur et du câble du réseau local. Votre corps peut en effet décharger de l'électricité statique qui risque d'endommager le projecteur.

Utilisation des modes d'emploi

Le "Manuel d'utilisation de l'utilitaire de contrôle LAN" est disponible en format PDF sur ce CD-ROM.

Ouverture du manuel:

1. Charger le CD-ROM dans le lecteur de CD-ROM.
2. Ouvrir le CD-ROM "XD250U/XD250U-G/XD280U/XD280U-G".
3. Double-cliquez sur "MANUAL_LAN.HTML" à l'intérieur du CD-ROM. Une liste de langues pour le mode d'emploi s'affichera.
4. Déplacer le pointeur de la souris sur la langue désirée et cliquer.

Le MODE VEILLE (Voir page 21.), dans le MENU INSTALLATION, est défini par défaut sur FAIBLE. Lorsque le MODE VEILLE est défini sur FAIBLE, la connexion LAN n'est pas disponible. Pour activer la connexion LAN, définissez le MODE VEILLE sur STANDARD.

Ce projecteur est équipé d'une lampe permettant de projeter des images. Cette lampe est un consommable. Elle peut brûler ou perdre de sa luminosité en cours d'utilisation. Dans ce cas, remplacez-la par une lampe neuve dès possible. Utilisez uniquement une lampe neuve vendue séparément et spécifique destinée au projecteur. Pour plus d'informations, consultez votre revendeur.

Lors du remplacement de la lampe, utilisez l'unité de fixation de lampe fournie avec la lampe de rechange (vendue séparément) et destinée spécialement à ce projecteur.

Lampe de rechange pour le

XD250U/XD250U-G/XD280U/XD280U-G: VLT-XD280LP

Attention :

• Ne retirez pas la lampe juste après avoir utilisé le projecteur. Vous risqueriez de vous brûler, car lorsqu'elle est utilisée, la lampe devient très chaude.
• Avant de replacer la lampe, appuyez sur la touche POWER pour éteindre la lampe et attendez deux minutes, afin que la lampe refroidisse. Débranchez le cordon d'alimentation de la prise secteur et attendez une heure, afin que la lampe soit complètement froide.
• Ne retirez la lampe que lorsque vous devez la remplacer. Une mauvaise manipulation peut provoquer des blessures ou un incendie.
• Ne touchez pas la lampe directement. Elle pourrait se briser et vous risqueriez de vous blesser ou de vous brûler.
• Veillez à ne pas faire tomber la vis de fixation de la lampe dans le projecteur. Veillez également à n'introduire aucun objet métallique ou inflammable à l'intérieur de l'appareil : cela pourrait provoquer un incendie ou un choc électrique. Si un objet tombe dans l'appareil, débranchez-le et contactez votre revendeur. Fixez soigneusement la lampe afin d'éviter tout risque de dysfonctionnement ou d'incendie.
• Si la lampe se casse, de petits éclats de verre risquent de tomber à travers les grilles, et de rester à l'intérieur du projecteur ou du boîtier de la lampe. Lorsque vous retirez le boîtier de la lampe, veillez à retourner le projecteur et à tenir la poignée du boîtier de la lampe, afin d'éviter de vous blesser avec les éclats de verre.
• Si la lampe se casse, ne secouez pas le boîtier de la lampe et ne le tenez pas au-dessus de votre visage après l'avoir retiré. Des éclats de verre risquent de tomber et vous pourriez vous blesser les yeux.
• Veillez à utiliser une lampe destinée à ce projecteur, à savoir VLT-XD280LP pour XD250U/XD250U-G/XD280U/XD280U-G, sous peine d'endommager le projecteur.
• N'utilisez aucun autre outil pour remplacer la lampe et veillez à utiliser l'unité de fixation de lampe qui est fournie avec la lampe de rechange (vendue séparément) et destinée spécialement à ce projecteur. L'utilisation de tout autre outil pourrait endommager le projecteur.

Veillez à ce que le projecteur soit bien maintenu en place.

1. Retirez le cache (a) de la vis fixant le capot de la lampe avec un ongle. Si vous n'y parvenez pas, utilisez un outil à pointe fine, tel qu'un tournevis à tête plate.

1. Dévissez la vis (b) et faites glisser le capot du logement de la lampe (c) afin de le retirer.

L'unité de lampe est maintenue en place au moyen de deux pinces de retenue (d) qui se trouvent à l'intérieur. Par conséquent, il est impératif d'utiliser l'unité de fixation de la lampe (e) destinée à ce projecteur lorsque vous remplacez la lampe.

Lors du retrait de la lampe, ne forcez pas dessus, sous peine d'endommager définitivement l'unité de lampe.

Il est possible d'inverser une nouvelle unité de lampe sans l'unité de fixation.

1. Dévissez les deux vis (g) indiquées par les flèches () dans la figure, puis montez l'unité de fixation de lampe (e).

Une fois l'unité de fixation de lampe installée, faites-la glisser dans le sens indiqué par la flèche blanche, et accrochez la mâchoire (f) dans l'orifice de l'appareil pour fixer l'unité.

Si vous n'accrochez pas la mâchoire, l'unité de fixation de lampe soulevera sans être fixée à sa position précise.

Lors du remplacement de la lampe, ne retirez pas de vis autres que celles indiquées dans la figure ci-dessus.

Cela pourrait entraîner la panne de l'appareil.

Lorsque le projecteur est fixé au plafond :

Fixez l'unité de fixation de la lampe et le projecteur à l'aide de la vis (h) fournie avec l'unité de fixation de la lampe. Sinon, l'unité de lampe risque de tomber de l'intérieur et de blesser les personnes qui se trouvent à proximité.

• Lorsque vous devez replacer l'unité de lampe alors que le projecteur est fixé au plafond, contactez votre revendeur.
• Tirez la poignée (i) et retirez l'unité de lampe (j) par la poignée.

1. Retirez l'unité de fixation de la lampe.

• Retirez délicatement l'unité de lampe du projecteur. Si vous la retirez rapidement, vous risquez de casser la lampe et d'éparpiller des fragments de verre.
• Ne renversez pas de liquide sur l'unité de lampe retirée et ne placez pas celle-ci à proximité d'un objet inflammable ou à portée d'un enfant afin d'éviter tout risque de blessure ou d'incendie.

Lorsque le projecteur est fixé au plafond :

Vérifiez que l'unité de lampe (j) est bien logée à l'intérieur de la pochette jetable de l'unité de fixation de la lampe. Dévissez la vis (h) fournie avec l'unité de fixation de la lampe. Retirez ensuite l'unité de fixation de la lampe.

1. Placez une nouvelle unité de lampe dans le projecteur, en veillant à bien la positionner.
2. Remettez en place le capot (c) de la lampe (a) et fixez-le de nouveau en place avec les vis (b).
3. Vérifiez que le capot est bien maintainu en place, sinon le témoin d'alimentation (POWER) clignotera en rouge et en vert alternatively, empêchant par la même le démarrage du projecteur.

Remise à zéro du compteur de durée d'utilisation de la lampe

1. Branchez le cordon d'alimentation et mettez l'appareil sous tension.
2. Affichez le menu DETAIL. (Voir la page 17.)
3. Sélectionnez RESET COMPTEUR LAMPE dans le menu INSTALLATION, puis appuyez sur la touche ENTER (ENTREE) pour réinitialiser la durée d'utilisation de la lampe.

Important :

• Si le couvercle de la lampe n'a pas été fixé correctement, le projector ne s'allumera pas.
• N'oubliez pas de remettre le compteur de durée d'utilisation de la lampe à zéro chaque fois que vous remplacez la lampe.
• Remettez le compteur de durée d'utilisation de la lampe à zéro uniquement lorsque vous remplacez la lampe.

Attention :

• La lampe est fragile. Si elle se casse, veillez à ne pas vous couper avec les éclats de verre. Pour obtenir une lampe neuve, contactez votre revendeur.

Intervalle de remplacement de la lampe

Lorsque l'avis d'extinction de la lampe s'affiche, il est recommandé de changer la lampe, même si elle s'allume toujours normalement. Un affaiblissement de l'éclairage et/ou de la luminosité des couleurs indique que la lampe doit être remplacée. affichage d'un avis d'extinction de la lampe ^ 1, le voyant clignotera en vert et rouge lorsque la lampe est allumée (si elle n'est pas allumée, le voyant rouge seulement clignotera) et le message de remplacement de la lampe apparaîtra à l'écran pendant une minute chaque fois que la lampe est allumée. Lorsque la durée d'utilisation dépasse le temps qui doit s'écouler avant l'affichage d'un avertissement d'extinction de la lampe ^ 2, le message de remplacement (LAMP EXCHANGE) apparaîtra régulièrement ^*4 à l'écran pendant une minute.

extinction de la lampe ³, le projecteur émet un avertissement à plusieurs reprises, s'arrête automatiquement au bout de 10 minutes, puis bascule en mode veille.

XD250U/XD250U-G/XD280U/XD280U-G

*1 3750 heures

*2 4750 heures

*3 6000 heures*5

La durée ci-dessus est lorsque MODE LAMPE dans le menu INSTALLATION est réglé sur BAS. Lorsqu'il est réglé sur STANDARD, la durée est raccourcie.

Ces intervalles dépendent des réglages du mode de lampe. Lorsque l'option LAMP MODE (MODE LAMPE) est réglée sur STANDARD, le temps qui doit s'écouler avant l'extinction de la lampe est réduit à 3000 heures.

Important:

• N'ouvre pas le capot du logement de la lampe lorsque le projecteur est suspendu au plafond ou est installé à un emplacement surélevé. Des fragments peuvent tomber de l'intérieur de la lampe si celle-ci est cassée. Lorsque vous devez remplacer la lampe par une lampe neue, contactez votre revendeur.

Attention:

• Ce projecteur utilise une lampe qui contient du mercure. L'élimination de la lampe ou du projecteur avec la lampe peut être soumise à législation pour des raisons environnementales.

Avant d'envoyer le projecteur en réparation, consultez les informations ci-dessous. Si les symptômes persistent, n'utilisez plus le projecteur, débranchez la prise électrique et contactez votre revendeur.

Les images ne sont pas projetées à l'écran.

Problème	Solution
Mise sous tension impossible.	Vérifiez si les voyageants sont éteints ou allumés (dans ce cas, vérifiez également leur couleur et s'ils clignotent ou non).
	POWER STATUS Solution
	○ Arrêt ○ Arrêt • Branchez le cordon d'alimentation sur le projeteur. • Branchez le cordon d'alimentation sur une prise secteur.
	○ Rouge fixe ○ Arrêt • Si des objetsBloquent l'entrée d'air ou la grille de sortie, retirez-les et effectuez les opérations suivantes : 1. Débranchez le cordon d'alimentation de la prise secteur. 2. Attendez que le projeteur ait refroidi. 3. Branchez le cordon d'alimentation sur la prise secteur. 4. Appuyez sur la touche POWER.
	Fixe ou Fixe que le grill d'entrée d'air est propre. Fixe que le capot du litre sur la partie inférieure. Débranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur.
Aucune image ne s'affiche à l'écran.	Annulez la mise en sourdine du signal audio/vidéo en appuyant sur la bouton MUTE AV. Vérifiez que le cache de l'objet a été enlevé. L'allumage de la lampe peut prendre environ 1 minute. Dans des cas très rares, elle peut ne pas s'allumer. Le cas échéant, attendez quelques minutes puis recom-mencez. Si le projeteur a été mis hors tension avant le refroidissement suffisant de la lampe, le ventilateur peut semettre en marche et le bouton POWER risque de ne pas fonctionner après la mise sous tension. Àprouès l'arrêt du ventilateur, appuyez sur le bouton POWER pour que le voyant POWER s'allume fixe de nouveau. Vérifiez que la grille d'entrée d'air est propre. Vérifiez que le capot de la lampe est fermé. (Voir page 34.) Vérifiez que les cables raccordés aux péphériques extérieurs ne sont pas coupés. Si vous utilisez un prolongateur, remplacez-le par le cable fourni avec l'équipement pour vérification. Si les images sont affichées correctement, ajoutez un amplificateur de signal RVB au prolongateur.
L'alimentation est coupée.	Il se peut que l'entrée d'air ou la grille de sortie d'air soit bloquee. (Dans un tel cas, le voyageANT STATUS cli-gnote en orange.) → Retireez les objets qui Bloquent l'entrée d'air ou la grille de sortie d'air et effectuez les opérations suiva-ntes. 1. Attendez que le ventilateur d'aspiration et/ou le ventilateur d'extraction s'arrête. (Attendez que levoyant STATUS s'éteigne.) 2. Débranchez le cordon d'alimentation de la prise secteur. 3. Attendez environ 10 minutes. 4. Branchez le cordon d'alimentation sur la prise secteur. 5. Appuyez sur la bouton POWER. Vérifiez que ARRET AUTO a été régé sur ARRET. Si la lampe est endommagée, elle risque de s'éteindre après une certaine durée de fonctionnement.
L'écran permettant d'entrer le mot de passer apparait.	La fonction MOT DE PASSE du menu OPTION a été régée sur AFFICHAGE afin d'activer le verrouillage par mot de passer. → Entrez le mot de passer ou contactez la personne en charge de la gestion du projeteur. (Voir page 30.)
"NO SIGNAL" s'affiche.	Mettez l'appareil connecté sous tension ou vérifiez si celui-ci fonctionne correctement. Vérifiez si l'apparéil externe émet un signal de sortie. (Ce contrôle est particulièrement conseillé si l'apparéil externe utilisé est un ordinateur portable.) Vérifiez si le cable connecté à l'apparéil externe n'est pas endommage. Vérifiez si le projeteur est connecté à l'apparéil externe à l'aide des bornes correctes. Vérifiez si l'apparéil connecté est correctement sélectionné comme source d'entrec. Si vous utilisez une ballunge, remplacez-la par le cable fourni et contrôlez si les images sont projétées cor-rectement. Si les images sont projétées correctement, utilisez un amplificateur de signal RVB avec la ral-longe.

Les images ne s'affichent pas correctement.

Problème	Solution
Les images projetées tremblant.Les images projetées sont décalées.	Vérifiez si le cable connecté à l'apparéil externe n'est pas sur le point de se rompre Connectez fermement la prise du cable au connecteur de l'apparéil externe.Appuyez sur la bouton AUTO POSITION.II arrive parfois que certains ordinateurs émettent des signaux ne répondant pas aux specifications. Réglez le menu REGLAGE SIGNAUX VIDEO. (Voir page 26.)Lorsque le signal en entree est un signal videoe WXGA, vérifie que le paramètre WXGA est sélectionné dans le menu FEATURE (FONCTION).Lorsque le signal en entree est autre qu'un signal videoe WXGA, sélectionnez "ARRET" pour le paramètre WXGA dans le menu OPTION.
Les images projetées sont déformées.	Réglez le projeteur et l'écran de façon à ce qu'il socrient perpenduculaires l'un par rapport à l'autre. (Voir page 9.)
Les images projetées sont sombres.	Réglez les options BRIGHTNESS (LUMINOSITE) et CONTRAST (CONTRASTE) dans le menu QUICK (RAPIDE) ou IMAGE. (Voir page 25.)Remplacez la lampe. (Voir page 33.)
Les images projetées sont flous.	Réglez la mise au point. (Voir page 14.)Nettoyez l'objet.Appuyez sur la bouton <ou >de la télécommande pour éliminer le tremblement.Réglez les options TRACKING et AJUSTEMENT FIN SYNC du menu REGLAGE SIGNAUX VIDEO.(Voir page 26.)Réglez les options BRIGHTNESS (LUMINOSITE) et CONTRAST (CONTRASTE) dans le menu QUICK (RAPIDE) ou IMAGE. (Voir page 25.)Réglez le projeteur et l'écran de façon à ce qu'il socrient perpenduculaires l'un par rapport à l'autre. (Voirpage 9.)
Des images "fantômes" restent à l'écran.	La qualité de l'image peut être améliorée en projetant continuellement une image avec une luminosité régulière. (Ce phénomène d'images "fantômes" peut se produit lorsqu'une image fixe est affichée sur l'écran pendant un certain temps.)
Vous observez des points blancs sur les images projétées. Vous observez des points noirs sur les images projetées.	Il ne s'agit pas d'une anomalie. Ce phénomène est normal avec un projeteur DLP. (Un très petit nombre de pixels visibles ou invisibles peuvent persistier à tout moment. Mais cela n'indique pas un dysfonctionnement du système. Plus de 99,99 % des pixels sont actifs.)
Les images projetées représentent de fines bandes.	Ce symptôme est dû à une interférence avec la surface de l'écran et ne constitue pas une panne. Remplacez l'écran ou modifie légarement la mise au point.Un trainage vertical ou horizontal peut apparaître sur l'image projetée, selon le type du lecteur DVD, de la console de jeu ou de l'ordinateur utilisé.Dans ce cas, vous pouvez réduire ce trainage en activant LPF.
Les images projetées ondulent.	Vérifiez le bon en ficheage des prises des cables sur les périphériques extérieurs.Eloignez le projeteur de tout apparil emettant des ondes radio parasites.Lors du réglage de la correction trapézoidal, l'image peut ne pas s'afficher correctement selon le type du signal d'entrée. Il ne s'agit pas d'un dysfonctionnement. Dans ce cas, corrigez à nouveau la correction trapézoidal de telle façon que la correction soit minimale.
La nuance est incorrecte.	Vérifiez que les cables raccordés aux périphériques extérieurs ne sont pas coupés.
La teinte des images projetées est incorpècte.	Vérifiez si le paramètre ENTREES MULTIMEDIA du menu REGLAGE SIGNAUX VIDEO est correctement réglier. (Voir page 23.)Vérifiez si le cable connecté à l'ordinateil externe n'est pas endommagé.
Différences de teintes des couleurs.	Lorsque vous comparez les images projetées par deux projecteurs, les teintes des images affichées peuvent varier à cause de la différence entre leurs composants optiques. Il ne s'agit pas d'un dysfonctionnement.Lorsque vous comparez l'image projetée par ce projeteur avec celles affichées par la télévision ou un écran de PC, les teintes des images affichées peuvent varier à cause de la différence de capacité de reproduction des couleurs. Il ne s'agit pas d'un dysfonctionnement.
Seules les zones mobiles des images transmises par l'ordinateur ne sont pas affichées.	Cela est dû à l'ordinateur utilisé. Contactez le fabricant de votre ordinateur.
Les images projetées sont obscurcies.	Alignez la résolution de sortie de toute ordinateur sur celles du projeteur. Pour savoir comment changer la résolution de sortie de toute ordinateur, contactez le fabricant de cette ordinateur. (Voir page 41.)Certaines images et certains textes sont obscurcis lors du réglage de la distorsion trapézoidal. Dans ce cas, utilisez le projeteur sans appliquer le réglage de la distorsion trapézoidal. (Voir page 13.)
Vous observez un papillotement des images projétées.	Après avoir appuyé sur le bouton de mise sous tension sur le projeteur ou la télécommande ou après avoir changé le réglage du mode Lampe, il est possible que les images scintillent jusqu'à ce que la lampe s'allume de manière stable. Ce papillotement est normal.Lorsque vous selectionnez le signal en entree, Auto Position et Color Enhancer (Optimiseur de couleur), il est possible que l'image projetée clignote provisoirement. Il ne s'agit pas d'un dysfonctionnement.
Les images du projeteur sont saccadées.	Il se peut que le projeteur vibre. Réglez TRAPÉZE AUTO sur ARRET ou baissez le bouton VOLUME▼ de la Télécommande.

Autres

Problème	Solution
Les grilles de sortie d'air dégagent de l'air chaud.	Cet air est dû au refroidissement interne du projecteur. Vous sentez peut-être de l'air chaud: il ne s'agit pas d'un symptôme de panne.
Audio n'est émis.	Vérifiéz si le volume n'est pas réglié trop bas.Vérifiéz le réglage du paramètre ENTREE AUDIO.Lorsque le péripérique externe est connecté au moyen d'un cable HDMI, réglez sa sortie audio sur la sortie PCM.
Impossible d'utiliser le menu.	Il se peut que des parasites provoquent un dysfonctionnement des micro-ordinateurs à l'intérieur du projet-eur. → Appuyez sur la bouton POWER pour êtreindre la lampe et débranchez le cordon d'alimentation de la prise secteur murale. Attendez environ 10 minutes, branche le cordon d'alimentation et essayez à nouveauveau.
"TEMPERATURE!!" s'affiche.	Ce message s'affiche lorsque la température ambiente est trop élevé. Si la température reste élevé, la lampe s'éteindra automatiquement.Faîtes enSORT que la température ambiente n'atteigne pas des niveaux trop élevés.Ce message s'affiche lorsque l'entrée d'air ou la grille de sortie d'air est obstruée. Si elles restent obstruées, la lampe s'éteindra.Retirez les objets qui bloquent l'entrée d'air ou la grille de sortie d'air.
Le symbole ⊕ apparaît.	Ce symbole apparait lorsque vous avez effectué une mauvaise manoeuvre. Il ne s'agit pas d'un dysfonction-nement.
La télécommande ne fonctionne pas très bien ou pas du tout.	Vérifiéz si la batterie est bien installée dans la télécommande ou si elle n'est pas trop faible. (Voir page 8.)Veillez à ne pas exposer le capteur de la télécommande à la lumière directe du soleil ou à une lumière fluorescente. (Voir page 8.)Utilisez la télécommande en respectant son rayon d'action. (Voir page 8.)Utiliser la télécommande à au moins 10 cm du projeteur.
La touche SOURCE du panneau de commandes ne fonctionne pas.	La fonction MOT DE PASSE du menu OPTION a été régliée sur TOUCHES afin d'activer le verrouillage par mot de passer.Effektifomot de passée.Annulez le verrouillage par mot de passage ou contactez la personne en charge de la gestion du projet-eur. (Voir page 31.)
Bruit anormal.	Étant donné que la roue chromatique tourne à grande vitesse, des bruits métalliques peuvent parfois se pro-duir. Il ne s'agit pas d'un symptôme de panne.

Si le problème ci-dessous survient après le remplacement de la lampe, vérifiez d'abord le point suivant.

Problème	Solution
Le projecteur ne démarre pas.	Fixez le capot de la lampe à fond. (Voir page 34.)Ré initialisèz la durée de fonctionnement de la lampe. (Voir page 34.)
Levoyant STATUS clignote.	Ré initialisèz la durée de fonctionnement de la lampe. (Voir page 34.)

Avertissement :

Ne pas utiliser de vaporisateurs ou de solvants inflammables (benzène, diluant, etc.) lors du nettoyage de l'objet et du corps du projecteur. Tout produit inflammable peut entraîner des risques d'incendie ou de panne lorsque la lampe est allumée.

Attention :

N'oubliez pas d'éteindre la lampe et de débrancher le cordon d'alimentation de la prise secteur avant toute opération d'entretien sur le projecteur.

Nettoyage du projecteur et des trous de ventilation

Utilisez un chiffon doux pour nettoyer le projecteur et les grilles de ventilation. Lorsque les grilles sont sales, nettoyez-les avec un chiffon doux imbibé d'un détergent doux dilué et séchez-les ensuite avec un chiffon sec.

Pour éviter que la surface du projecteur ne déteigne ou ne se détériore :

• Ne vaporisez pas d'insecticide sur le projecteur ou à l'intérieur de celui-ci. N'utilisez pas d'essence ou de diluant pour le nettoyer.
• Ne laissez pas des matériaux en caoutchouc ou en plastique entrer en contact avec le projecteur.

Nettoyage de l'objectif

Utilisez une brosse spéciale pour les objectifs ou un chiffon spécial imbibé d'un produit destiné au nettoyage des objectifs. La surface de l'objectif est fragile. Utilisez uniquement du matériel de nettoyage d'objet recommandé et nonabrasif. Ne touchez pas l'objectif avec vos doigts.

Cet appareil est équipé de deux voyants, chacun d'entre eux indiquant les conditions de fonctionnement du projecteur. Vous trouvez ci-dessous des solutions à vos éventuels problèmes. Si ces problèmes persistent, éteignez le projecteur et consultez votre revendeur.

Conditions normales

POWER	STATUS	CONDITION	REMARQUE
Rouge fixe	○Arrêt	Stand-by (Attente)
Vert fixe	○Vert clignotant	Lampe en attente (environ 1 minute)	La touche POWER ne peut pas etre utiliser pour allumer ou eteindre l'appareil.
Vert fixe	○Vert fixe	L'appareil est sous tension. (Conditions normales)

Conditions anomalies

POWER	STATUS	CONDITION	SOLUTION POSSIBLE
Vert fixe ou Rouge fixe	○←Orange clignotant	Température anormale • Les grilles de ventilation sont obstrués par de la poussière ou des salissures. • La température de la pièce est élevé.	• Nettoyez les grilles de ventilation. • Installez le projecteur dans un endroit plus frais.
Rouge fixe	○←Vert clignotant	Le circuit de protection est activé ou la lampe est dans un état annormal.	• Attendez que levoyant STATUS s'éteigne, puis appuyez sur la touche POWER. • Si la solution ci-dessus ne fonctionne pas, rem- placez la lampe.
Vert fixe	○←Vert/rouge clignotant	La durée d'utilisation de la lampe dépasse le temps qui doit s'écouler avant l'affichage d'un avis d'extinction de la lampe alors que l'apparil est sous tension. (Voir la page 34.)	Remplacez la lampe. Si ce problème se produit, installez une lampe neuve.
Rouge fixe	○←Rouge clignotant	La durée d'utilisation de la lampe dépasse le temps qui doit s'écouler avant l'affichage d'un avis d'extinction de la lampe alors que l'apparil est hors tension. (Voir la page 34.)
Rouge fixe	○←Rouge fixe	La durée d'utilisation de la lampe dépasse le temps qui doit s'écouler avant l'extinction de la lampe. (Voir la page 34.)
Vert/rouge clignotant	○Arrêt	Le couvercle de la lampe n'est pas fermé.	Fermez correctement le couvercle.
Vert/rouge clignotant	○←Fixe ou○←Rouge clignotant	Anormal.	Contactez votre revendeur.

Type	Projecteur DATA DLPTM
Modèle	XD250U/XD250U-G/XD280U/XD280U-G
Alimentation électrique	CA 100V - 240 V, 50 / 60 Hz
Consommation électrique	3,3 AEn mode de veille :CA 100-120 V: 3W (lorsque MODE VEILLE est renseigné par STANDARD)0,4 W (lorsque MODE VEILLE est renseigné par BAS)CA 220-240 V: 3W (lorsque MODE VEILLE est renseigné par STANDARD)0,5 W (lorsque MODE VEILLE est renseigné par BAS)
Technologie d'affichage	Puce simple de 0,55"-Digital Micromirror Device (DMD)Pixels 1024 x 768 = 786432 pixels
Couleurs	16770000 couleurs
Objectif de projection	F 2,5 - 2,8, f = 18,4 - 22,0 mm
Lampe (source lumineuse)	230 W
Taille d'image	40 - 300 inch (aspect ratio 4:3)
Compatibilité PC	Résolution : 640 x 400 (Expansion) - 1024 x 768 (Réel) - 1280 x 1024 (Compression)Sync (synchronisation) sur le Vert possible.
Compatibilité videoe	NTSC / NTSC 4,43 / PAL (y compris PAL-M, N) / SECAM / PAL-60Component Video (DVD/HDTV) (480i, 576i, 480p, 576p, 1080i, 720p)
Haut-parleur	10 W Mono, type circulaire ø 5 cm x 1
Sortie S-video	Signal de luminance : 1,0 Vp-p 75 Ω (sync. négative)Signal de chroma : 0,286 Vp-p 75 Ω (signal de rafales)
Entrée videoe	1,0 Vp-p 75 Ω (sync. négative)
Entrées audio	350 mVrms, 10 k Ω ou plus
Entrée RGB analogue	RGB: 0.7 Vp-p 75 Ω (sync. négative)YPbPR/YCbCr : Y:1.0 Vp-p (sync. négative)PBPR/CaCr:0.7 Vp-pHD/CS : niveau TTL (positif ou négatif)VD : niveau TTL (positif ou négatif)
Entrée HDMI	HDMI 19 brochesInterface HDMI (liaison simple TMDS) (Seul le son PCM est pris en charge.)
Connecteur de commande	Connecteur SERIAL (RS-232C) (Mini-DIN)
Dimensions externes	325 x 118 x 251 mm (largeur x hauteur x profondeur)
Poids	Environ 3,3 kg
Longueur du cordon d'alimentation	114 pouces (1,8 m)
Température, humidité(fonctionnement garantit)	+41°F (+5°C) - +95°F (+35°C), 30 - 90%

• Les spécifications et l'aspect extérieur du projecteur sont susceptibles de modifications sans préavis.

Connecteurs

COMPUTER IN/OUT (Mini D-SUB 15 broches)

HDMI IN (HDMI 19 broches)

OUT

N° de broche	Spéc.
1	R(RED)/CR
2	G(GREEN)/Y
3	B(BLUE)/CB
4	GND
5	GND
6	GND
7	GND
8	GND
9	DDC5V
10	GND
11	GND
12	DDC Data
13	HD/CS
14	VD
15	DDC Clock

N° de broche	Spéc.
1	R(RED)/CR
2	G(GREEN)/Y
3	B(BLUE)/CB
4	-
5	GND
6	GND
7	GND
8	GND
9	-
10	GND
11	-
12	-
13	HD/CS
14	VD
15	-

N° de broche	Spéc.
1	TMDS Data2+
2	TMDS Data2 Shield
3	TMDS Data2-
4	TMDS Data1+
5	TMDS Data1 Shield
6	TMDS Data1-
7	TMDS Data0+
8	TMDS Data0 Shield
9	TMDS Data0-
10	TMDS Clock+
11	TMDS Clock Shield
12	TMDS Clock-
13	CEC
14	-
15	SCL
16	SDA
17	DDC Ground
18	+5 V Power
19	Hot Plug Detect

Fourni avec l'appareil

Cable d'alimentation CA

Etats-Unis

J2552-0063-01

1 Telecommande

Europe

J2552-0066-01

1 Manuel de suture/Démarrage rapide

Royaume-Uni

J2552-0065-01

1 CD-ROM

J2552-0072-03

2 Batterie

1 Bouchon d'objectif

1 Étui soupie

Pièces de rechange

(Option / N'est pas fournie avec l'appareil)

Lampe de rechange au mercure pour XD250U/XD250U-G/XD280U/XD280U-G

VLT-XD280LP

Spécifications des signaux RGB dans chaque mode ordinateur du projecteur

Signal mode	resolution (H x V)	horizontal frequency (kHz)	vertical frequency (Hz)	XD250U/XD250U-GXD280U/XD280U-G(H x V)
TV60, 480i (525i)	-	15.73	59.94	1024 x 768
TV50, 576i (625i)	-	15.63	50.00	1024 x 768
1080i 60 (1125i 60)	-	33.75	60.00	1024 x 576
1080i 50 (1125i 50)	-	28.13	50.00	1024 x 576
480p (525p)	-	31.47	59.94	1024 x 768
576p (625p)	-	31.25	50.00	1024 x 768
720p 60 (750p 60)	-	45.00	60.00	1024 x 576
720p 50 (750p 50)	-	37.50	50.00	1024 x 576
CGA84	640 x 400	37.86	84.13	1024 x 640
CGA85	640 x 400	37.86	85.08	1024 x 640
VGA60	640 x 480	31.47	59.94	1024 x 768
VGA72	640 x 480	37.86	72.81	1024 x 768
VGA75	640 x 480	37.50	75.00	1024 x 768
VGA85	640 x 480	43.27	85.01	1024 x 768
SVGA56	800 x 600	35.16	56.25	1024 x 768
SVGA60	800 x 600	37.88	60.32	1024 x 768
SVGA72	800 x 600	48.08	72.19	1024 x 768
SVGA75	800 x 600	46.88	75.00	1024 x 768
SVGA85	800 x 600	53.67	85.06	1024 x 768
XGA60	1024 x 768	48.36	60.00	1024 x 768
XGA70	1024 x 768	56.48	70.07	1024 x 768
XGA75	1024 x 768	60.02	75.03	1024 x 768
XGA85	1024 x 768	68.68	85.00	1024 x 768
SXGA70a	1152 x 864	63.85	70.01	1024 x 768
SXGA75a	1152 x 864	67.50	75.00	1024 x 768
WXGA60	1280 x 768	47.77	59.87	1024 x 614
WXGA60a	1280 x 800	49.70	59.81	1024 x 640
WXGA60b	1360 x 768	47.71	60.01	1024 x 578
WXGA60c	1366 x 768	47.50	59.75	1024 x 575
SXGA60b	1280 x 960	60.00	60.00	1024 x 768
SXGA60	1280 x 1024	63.98	60.02	960 x 768
MAC13	640 x 480	35.00	66.67	1024 x 768
MAC16	832 x 624	49.72	74.55	1024 x 768
MAC19	1024 x 768	60.24	75.02	1016 x 768
HP75	1024 x 768	62.94	74.92	1024 x 768
SUN66a	1152 x 900	61.85	66.00	984 x 768
SUN76a	1152 x 900	71.81	76.64	984 x 768

1 Lorsque vous entrez des signaux WXGA60, WXGA60a, WXGA60b ou WXGA60c, sélectionnez le format d'image pris en charge sous WXGA, dans le menu OPTION. 2 La fonction d'agrandissement partiel n'est pas prise en charge. *3 Le connecteur d'entrée HDMI n'est pas disponible pour ces signaux.

Important:

• Certains ordinateurs ne sont pas compatibles avec ce projecteur.
• La résolution maximale du projecteur est de 1024 x 768 pixels. Il se peut que les images ayant des résolutions supérieures à 1024 x 768 ne s'affichent pas correctement.
• Les images avec un signal SYNC sur V (Vert) risquent de trembler.
• Les images avec un signal SYNC sur V (Vert) risquent d'avoir une teinte verdâtre.
• Si la résolution et la fréquence de votre ordinateur ne figurent pas sur le tableau, cherchez une résolution et une fréquence compatibles en changeant la résolution de votre ordinateur.
• Si le signal HDTV est reçu en tant que signal RGB, réglez le paramètre ENTREES MULTIMEDIA du menu REGLAGE SIGNAUX VIDEO sur RGB.
• TV60 et TV50 correspondent respectivement à 480i et 576i. Lorsque ces signaux sont fournis à la prise VIDEO ou S-VIDEO, le mode du signal indiqué est TV60 ou TV50. S'ils sont fournis à la prise COMPONENT, le mode du signal indiqué est 480i ou 576i.

25, Boulevard des Bouvets 92 741, Nanterre CEDEX.

France

Phone : [phone]

Fax : [phone]

Technical Inquiries

Phone : [phone]

Fax : [phone]
