Type de produit	Vidéoprojecteur DLP
Marque	MITSUBISHI
Modèle	SD210U
Technologie d'affichage	0,55 pouce DMD (Digital Micromirror Device)
Résolution native	800 x 600 pixels (SVGA)
Nombre de couleurs	16,77 millions
Objectif	F 2,5 - 2,7, f = 22,0 - 24,2 mm
Lampe (source lumineuse)	180 W
Durée de vie de la lampe	Environ 3000 heures en mode Bas, 2000 heures en mode Standard
Taille de l'image (diagonale)	30 à 250 pouces (format 4:3)
Compatibilité PC	Résolutions de 640x480 à 1280x1024 (compressée), synchronisation sur Vert disponible
Compatibilité vidéo	NTSC, NTSC 4.43, PAL (PAL-M, N), SECAM, PAL-60, HDTV (480i, 576i, 480p, 576p, 1080i, 720p)
Haut-parleur intégré	1 x 2 W, 16 ohms
Connecteurs d'entrée	S-vidéo, vidéo composite, audio (mini-jack stéréo), RGB analogique (mini D-SUB 15 broches), RS-232C (Mini-Din)
Alimentation électrique	100 - 240 V CA, 50/60 Hz, 2,5 A

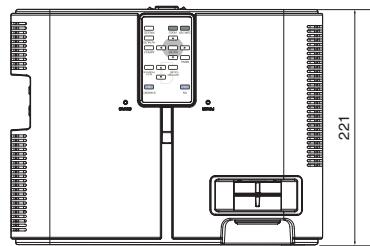

Dimensions (L x H x P)	302 x 104,5 x 221 mm
Poids	Environ 2,6 kg
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	30 % à 90 %
Sécurité	Verrouillage Kensington, mise à la terre, arrêt automatique en cas de surchauffe
Entretien	Nettoyer l'objectif avec un chiffon doux non abrasif ; nettoyer les grilles de ventilation avec un chiffon doux légèrement humidifié
Accessoires fournis	Cordon d'alimentation, 2 télécommandes (dont une sur le dessus), câble RGB, manuel d'utilisation, CD-ROM, capuchon d'objectif, sacoche, bouton de verrouillage Cap RC

FOIRE AUX QUESTIONS - SD210U MITSUBISHI

Que faire si aucune image ne s'affiche à l'écran ?

Vérifiez d'abord que le capuchon de l'objectif est retiré. Assurez-vous que le projecteur est allumé (voyant POWER vert). Appuyez sur le bouton ON de la télécommande. Si le problème persiste, vérifiez les connexions des câbles et que la source (ordinateur, lecteur) est bien sélectionnée avec les boutons COMPUTER ou VIDEO. Enfin, vérifiez que le couvercle de la lampe est bien fermé et que la lampe n'est pas en fin de vie.

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur avec le bouton STANDBY, attendez que le ventilateur s'arrête, puis débranchez le cordon d'alimentation. Attendez environ une heure que la lampe refroidisse. Retirez le couvercle de la lampe en desserrant la vis, dévissez les deux vis du module de lampe, tirez la poignée pour retirer l'ancienne lampe. Insérez la nouvelle lampe (réf. VLT-XD210LP), revissez, refermez le couvercle. Enfin, réinitialisez le compteur de lampe dans le menu Réglages > Réinit. la lampe.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez que la pile bouton CR2025 est insérée correctement (côté + vers le haut) et qu'elle n'est pas déchargée. Assurez-vous que le capteur de la télécommande n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. Utilisez la télécommande dans un rayon de 7 mètres environ. Si la télécommande est installée sur le projecteur, appuyez sur le bouton de verrouillage pour la libérer.

Comment corriger la distorsion trapézoïdale (keystone) ?

Appuyez sur le bouton KEYSTONE/VOLUME de la télécommande, puis utilisez les boutons ▲/▼ ou ◄/► pour ajuster la correction trapézoïdale. La valeur peut être réglée de -20 à +20. Notez que la correction réduit légèrement la résolution et peut causer des artefacts sur les images complexes.

Que signifie le voyant POWER ambre et STATUS vert ?

Cette combinaison indique que la lampe a atteint la fin de sa durée de vie et doit être remplacée prochainement. Le projecteur continuera de fonctionner temporairement, mais il est recommandé de changer la lampe dès que possible. Après le remplacement, réinitialisez le compteur de lampe dans le menu Réglages.

Comment réinitialiser le compteur de la lampe après remplacement ?

Allumez le projecteur, appuyez sur le bouton MENU, naviguez jusqu'à Réglages puis Réinit. la lampe. Sélectionnez Oui et confirmez. Assurez-vous de ne réinitialiser le compteur qu'après avoir effectivement remplacé la lampe.

L'image est floue, comment l'améliorer ?

Tournez la bague de mise au point située sur l'objectif pour obtenir une image nette. Si l'image reste floue, nettoyez l'objectif avec un chiffon doux non abrasif. Vérifiez également les réglages de Total de points et Synchro fine dans le menu Image d'ordinateur si vous êtes connecté à un PC.

Puis-je utiliser le projecteur à une altitude élevée ?

Le manuel déconseille une utilisation à une altitude supérieure ou égale à 1500 mètres, car cela peut affecter la durée de vie du projecteur. Si vous devez l'utiliser en altitude, assurez-vous d'une bonne ventilation et surveillez la température.

Comment nettoyer l'objectif du projecteur ?

Utilisez un pinceau standard ou un papier pour objectif imprégné de liquide de nettoyage non abrasif. N'utilisez jamais de solvants inflammables comme le benzène ou le diluant. Évitez de toucher l'objectif avec les doigts. Débranchez toujours le projecteur avant le nettoyage.

Quel type de pile pour la télécommande et comment la remplacer ?

La télécommande utilise une pile bouton au lithium de type CR2025. Pour remplacer, retirez le support de pile en appuyant sur le loquet, enlevez l'ancienne pile, insérez la nouvelle avec le côté marqué '+' vers le haut, puis remettez le support en place jusqu'au déclic. Jetez les piles usagées conformément à la réglementation locale.

MODE D'EMPLOI SD210U MITSUBISHI

Manuel de l'utilisateur

XD210U SD210U

Ce manuel de l'utilisateur est important pour vous.

Lisez-le avant d'utiliser votre projecteur.

Attention

L'UTILISATEUR À L'INTÉRIEUR

CONFIEZ TOUTE RÉPARATION À UN

TECHNICIEN QUALIFIÉ.

L'éclair avec un symbole en pointe de flèche "voltages dangereux" non isolés dans le boîtier du produit, pouvant être d'une magnitude suffisante pour constituer un risque d'électrocution.

Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence de consignes importantes d'utilisation et de maintenance (entretien) dans la documentation accompagnant l'appareil.

Avertissement:

POUR EVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Precaution:

POUR ÉVITER DE VOUS ÉLECTROCUTER, N'UTILISEZ PAS CETTE PRISE (POLARISÉE) AVEC UN CORDON D'EXTENSION, UNE MULTI-PRISE OU D'AUTRES PRISES DE COURANT À MOINS QUE LES BROCHES NE PUISSENT ÉTRE COMPLÉTEMENT INSÉRÉES AFIN D'ÉVITER QU'ELLES SOIENT EXPOSEES.

Remarque :

COMME CE PROJECTEUR A BESOIN D'ETRE BRANCHÉ À UNE ALIMENTATION EXTERNE, LA PRISE DE COURANT DOIT ETRE INSTALLÉA PROXIMATE DE L'ÉQUIPEMENT ET DOJIT ETRE FACILIMENT ACCESSIBLE.

Avertissement

Utilisez le cordon d'alimentation spécifique fourni. Si vous utilisez un autre cordon d'alimentation, cela peut causer des interférences avec la réception de la radio et de la télévision.

Utilisez le câble RVB avec cet équipement afin de garder les interférences dans les limites d'un appareil de Classe B de la FCC. Cet appareil doit être mis à la masse.

Attention

Ne convient pas pour une utilisation en salle d'ordinateur comme définis dans la norme pour la Protection des Ordinateurs Électroniques/Équipements de traitement des données, ANSI/NFPA 75.

Le cordon d'alimentation attaché est prévu pour être utilisé exclusivement avec ce produit. Ne les utilisez jamais avec d'autres produits.

Lors de l'utilisation du projecteur en europe: remarque de compatibilité

Ce projecteur est compatible avec les spécifications des directives CE 2004/108/CE "Directive EMC" et 2006/95/CE "Directive basse tension".

La susceptibilité électromagnétique a été décision à un niveau donnant un fonctionnement correct dans les zones résidentielles, commerciales et dans les petites installations industrielles et les petites entreprises, à l'intérieur comme à l'extérieur des bâtiments. Tous les endroits d'utilisation sont caractérisés par leur connexion au système d'alimentation public à basse tension.

Avertissement

Utilisez le câble RVB avec cet équipement afin de conserver les interférences dans les limites d'un appareil EN55022 de Classe B.

Veuillez suivre les instructions de l'AVERTISSEMENT.

Remarque: Ce symbole est destiné uniquement aux pays d'Europe.

Ce symbole est conforme aux informations de la directive 2002/96/EC, Article 10 pour les utilisateurs et Annexe IV.

Votre produit MITSUBISHI ELECTRIC est conçu et fabriqué avec des matériels et des composants de haute qualité qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des déchets ménagers.

Veuillez donner cet équipement à votre centre de recyclage public local.

Dans l'Union Européenne il existe des systèmes de récapération séparés pour les produits électriques et électroniques usages.

Aidez-nous à préserver l'environnement dans lequel nous vivons!

Consignes de sécurité importantes 4 Présentation 6 Télécommande 8 Installation 9 Connexions de base 10 Préparation 12 Opération de base 13 Utilisation du menu 15 Réglage de l'image 19 Lamp replacement 20 Dépannage 21 Indicateurs lumineux 24 Specifications 25

Déclaration de conformité

Numéro du modèle : XD210U/SD210U

Nom commercial : MITSUBISHI ELECTRIC

Numéro de téléphone : [phone]

Ce matériel est conforme à l'Article 15 du Règlement de la FCC. L'utilisation est sujette aux deux conditions suivantes :

(1) ce matériel ne doit pas engendrer d'interférences nuisibles, et (2) ce matériel doit accepter toute interférence reçue, y compris les interférences qui pourraient avoir des effets non désirés sur son fonctionnement.

Marque est une marque commerciale déposée d'Apple Computer Inc.

DLP™, Digital Micromirror Device, DMD, et BrilliantColor™ sont toutes des marques commerciales de Texas Instruments.

Microsoft ou Windows sont des marques commerciales déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Les autres marques ou noms de produits sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Veuillez lire ces instructions concernant votre projecteur et conservez-les pour pouvoir les consulter ultérieurement. Respectez tous les avertissements et toutes les instructions marqués sur le projecteur.

1. Lisez les instructions

Toutes les consignes de sécurité et d'utilisation doivent être lues avant d'utiliser l'appareil.

1. Conserve les instructions

Les consignes de sécurité et d'utilisation doivent être conservées pour pouvoir les consulter ultérieurement.

1. Avertissements

Respectez tous les avertissements se trouvant sur l'appareil et dans les instructions d'utilisation.

1. Instructions

Toutes les instructions d'utilisation doivent être suivies.

1. Nettoyage

Débranche ce projecteur de la prise de courant avant de le nettoyer. N'utilise pas de nettoyants aérosols liquides. Utilise un chiffon doux et humide pour le nettoyage.

1. Accessoires et équipements

N'utilise jamais d'accessoires et/ou d'équipements sans l'approbation du fabricant car cela pourrait entraîner un risque d'incendie, d'électrocution ou autre blessure corporelle.

1. Eau et humidité

N'utilisez pas ce projecteur près de l'eau ou en contact avec l'eau.

1. Accessories

Ne placez pas ce projecteur sur un chariot, socle, trépied, support ou table instable. Utilisez uniquement un chariot, socle, trépied, support ou table recommandé par le fabricant ou vendu avec le projecteur. Tout montage de l'appareil doit être effectué selon les instructions du fabricant, et doit utiliser les accessoires de montage recommandés par le fabricant.

Un ensemble appareil/chariot doit être déplacé avec précaution. Des arrêts brusques, une force excessive et une surface inégale peuvent entraîner la chute de l'appareil et du chariot.

1. Ventilation

Les fentes et ouvertures situées dans le boîtier sont destinées à la ventilation, assurant un fonctionnement fiable du projecteur et l'empêchant de surchauffer. N'obstruez pas ces ouvertures ou ne les laissez pas se boucher en plaçant le projecteur sur un lit, un sofa, un tapis, ou dans une bibliothèque. Vérifiez qu'il y a une bonne ventilation et que les instructions du fabricant ont été respectées.

1. Sources d'alimentation

Ce projecteur doit être utilisé uniquement avec le type de source d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation, contactez le vendeur de votre appareil ou votre syndicat électrique local.

1. Protection du cordon d'alimentation

Les cordons d'alimentation doivent être disposés de façon à ne pas être piétinés ou pincés par des objets placés sur ou contre eux. Prêtez particulièrement attention aux cordons au niveau des prises, des boîtiers de dérivation et des passages du fil sortant du produit. Ne placez pas le cordon d'alimentation sous un tapis.

1. Surcharge

Ne surchargez pas les prises murales et les rallonges car cela pourrait provoquer un incendie ou une électrocution.

1. Objets et liquides

N'insérez pas d'objets dans ce projecteur à travers les ouvertures car ils pourraient entrer en contact avec des pièces comptant un voltage élevé ou court-circuiter des composants, ce qui pourrait entraîner un incendie ou une électrocution. Ne projetez jamais de liquide d'aucune sorte sur le projecteur.

1. Réparation

N'essayez pas de réparer vous-même ce projecteur. Confiez toute réparation à un technicien qualifié.

1. Dommages nécessitant une réparation

Débranchez ce projecteur de la prise murale et faites appel à un technicien qualifié dans les cas suivants :

(a) Si le cordon d'alimentation ou la prise sont endommagés. (b) Si un liquide a été renversé ou si des objets sont tombés à l'intérieur du projecteur. (c) Si le projecteur ne fonctionne pas correctement quand vous suivez les instructions d'utilisation. Ajustez uniquement les contrôles qui sont traités dans les instructions d'utilisation. Un mauvais réglage des autres commandes peut endommager l'appareil et peut nécessiter l'intervention couteuse d'un technicien qualifié pour remettre le projecteur en état de fonctionnement normal. (d) Si le projecteur a été exposé à la pluie ou à l'eau. (e) Si le projecteur est tombé ou si le cabinet a été endommagé. (f) Si le projecteur présente une baisse évidente de performances - ceci indique qu'il doit être réparé.

1. Pièces de rechange

Quand des pièces de rechange sont nécessaires, assurez-vous que le technicien utilise des pièces de rechange spécifiées par le fabricant ou ayant les mêmes caractéristiques que celles des pièces d'origine. Toute substitution non autorisée pourrait entraîner un incendie, une électrocution ou autres dangers.

1. Contrôle de sécurité

Après tout entretien ou réparation sur ce projecteur, demandez au technicien de procéder à des vérifications de sécurité pour vérifier que le projecteur est en bon état de marche.

Débranche immédiatement si votre projecteur présente une anomalie.

Ne pas l'utiliser si de la fumée, un bruit ou une odeur étranges s'échappent de votre projecteur. Cela peut provoquer un incendie ou une électrocution. Dans ce cas, débranchez-le immédiatement et contactez votre vendeur.

Ne retirez jamais le boîtier.

Ce projecteur contient un circuit comportant un voltage élevé. Tout contact pourrait entraîner une électrocution. En dehors de ce qui est spécifiquement expliqué dans le manuel de l'utilisateur, n'essayez pas de réparer vous-même ce produit. Contactez votre vendeur quand vous pouze réparer, ajuster, ou inspecter le projecteur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou une électrocution.

Ne continue pas d'utiliser le projecteur s'il est endommagé.

Si le projecteur est tombé et si le boîtier est endommagé, débranchez le projecteur et contactez votre vendeur pour le faire examiner. Si vous continuez à utiliser le projecteur endommagé, cela peut provoquer un incendie.

Cela pourrait entraîner un incendie.

Utilisez le bon voltage.

Si vous n'utilisez pas le bon voltage, cela peut provoquer un incendie.

Placez le projecteur uniquement sur une surface plane et stable.

Cela pourrait vous blesser les yeux. Ne laissez jamais les enfants regarder dans l'objectif quand le projecteur est allumé.

Cela pourrait entraîner une cassure de la lampe, un incendie, une électrocution ou d'autres problèmes. Attendez que le ventilateur s'arrête avant de débrancher le cordon d'alimentation.

Ne touchez pas les grilles de sortie d'air ni la plaque inférieure.

Ne les touchez pas ou ne placez pas d'autre équipement près des grilles de sortie d'air car elles deviennent chaudes pendant le fonctionnement. Les grilles de sortie d'air et la plaque inférieure peuvent provoquer des blessures ou endommager les autres équipements. De plus, ne placez pas le projecteur sur un bureau sensible à la chaleur.

La chaleur, la poussière, etc. peuvent s'en échapper et vous blesser les yeux.

N'obstruez pas les grilles d'entrée et de sortie d'air.

Si elles sont obstruées, la chaleur peut s'emmagasiner à l'intérieur du projecteur, entraînant la détérioration de la qualité du projecteur et provoquant un incendie.

N'utilisez pas de solvants inflammables (benzène, diluant, etc.) et des aérosols inflammables à proximité du projecteur.

Des substances inflammables peuvent créer un incendie ou une panne car la température à l'intérieur du projecteur augmente fortement lorsque la lampe est allumée.

N'utilisez pas le projecteur avec de la condensation dessus.

Cela peut mener à une défaillance ou d'autres problèmes.

Lieu d'installation

Pour des raisons de sécurité, n'utilisez pas le projecteur dans un endroit soumis à une température élevée et à une forte humidité. Maintenez une température, une humidité, et une altitude de fonctionnement comme spécifiés ci-dessous.

• Température de fonctionnement: entre +4°C (+5^) et +95°C (+35^)
• Humidité de fonctionnement : entre 30 % et 90 %
• Ne placez jamais d'appareil produisant de la chaleur sous le projecteur pour éviter que le projecteur ne surchauffe.
• N'installez pas le projecteur dans un endroit instable ou soumis à des vibrations.
• N'installez pas le projecteur à proximité d'équipements générant un fort champ magnétique. Évitez aussi d'installer le projecteur à proximité de câbles transportant une importante quantité de courant.
• Placez le projecteur sur une surface solide, ne comptant pas de vibrations. Autrement il pourrait tomber et provoquer de graves blessures et des dommages importants.
• Ne positionnez pas le projecteur sur son bord. Il pourrait tomber et provoquer de graves blessures et des dommages importants.
• Le positionnement en biais du projecteur de plus de ± 10^ (droite et gauche) ou ± 15^ (avant et arrêté) risque de causer des problèmes ou une explosion de la lampe.
• Ne placez pas le projecteur proche d'un air conditionné, ou d'un humidificateur pour éviter que de l'air chaud ou humide pénètre dans le trou de sortie d'air ou de la ventilation du projecteur.

Notification de conformite de la FCC

Ce matériel a été testé et déclaré conforme aux normes des appareils digitaux de Class B, conformément à l'article 15 du Règlement de la FCC. Ces normes sont conçues pour fournir une belle protection contre les interférences nuisibles en installation domestique. Cet équipement génère, utilise et peut émettre des énergies de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il peut produire des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produiront pas dans une installation particulière. S'il s'avère que cet équipement génère des interférences nuisibles aux réceptions de radio ou de télévision, ce qui peut être vérifié en allumant et en éteignant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences à l'aide de l'une ou de plusieurs des mesures suivantes:

Réorientez ou déplacez l'antenne de réception. - Éloignez le matériel du récepteur. - Connectez le matériel à une prise fonctionnant sur un circuit différent de celui auquel le récepteur est connecté. - Demandez de l'aide à votre revendeur ou à un technicien spécialisé en radio/TV.

Les changements ou modifications qui n'ont pas été expressément approuvées par Mitsubishi peuvent priver l'utilisateur de son droit d'utilisation de cet équipement.

Notification de conformite de l'industrie du CANADA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

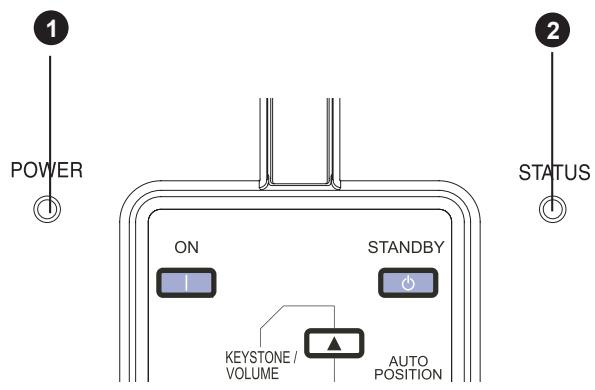

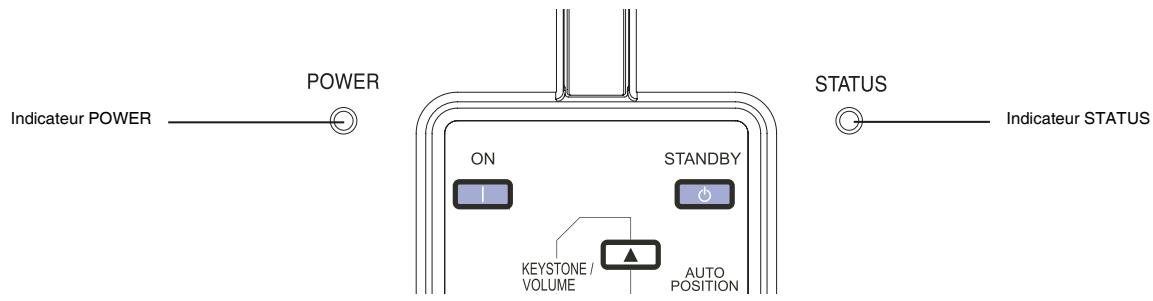

Voyant

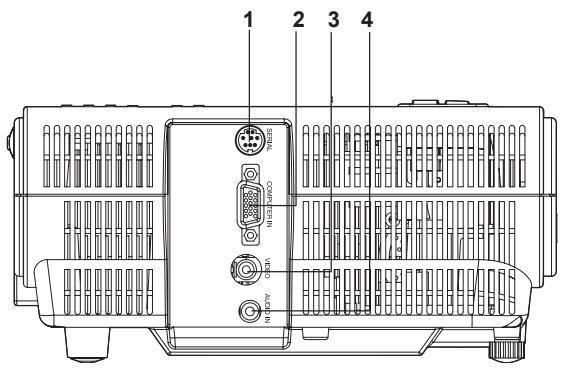

Tableau du terminal

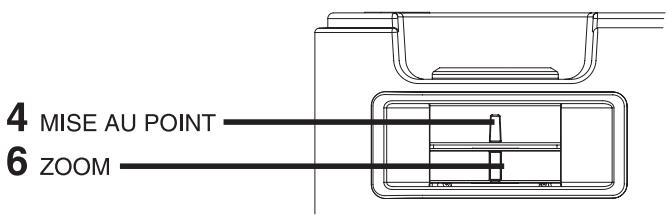

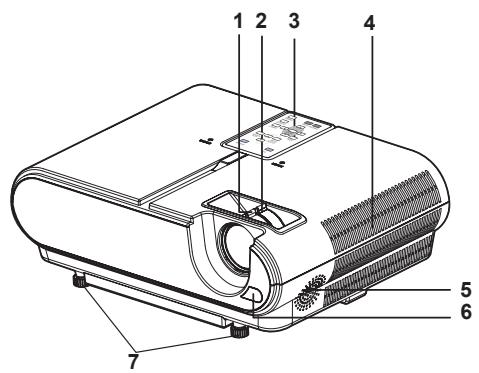

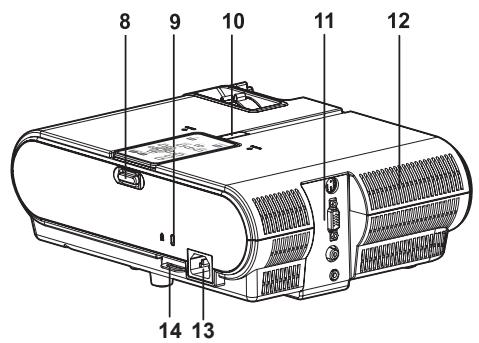

1 Bague de MISE AU POINT 2 Bague de ZOOM 3 Télécommande 4 Grille d'entrée d'air 5 Haut-parleur 6 Capteur de la télécommande (avant) 7 Pieds de réglage (avant) 8 Bouton de verrouillage de la télécommande 9 Verrouillage de Kensington 10 Capteur de la télécommande (haut) 11 Tableau du terminal 12 Grille de sortie d'air 13 Prise d'alimentation 14 Verrouillage de sécurité

Attention:

Ne remplacez pas immédiatement la lampe après avoir utilisé le projecteur car la lampe sera extrêmement chaude et vous risqueriez de vous brûler.

Verrouillage kensington

Ce projecteur est équipé d'un connecteur standard de sécurité Kensington à utiliser avec le système de sécurité Kensington MicroSaver.

Consultez les informations accompagnant le système Kensington afin de savoir comment l'utiliser pour protéger le projecteur. Veuillez contacter Kensington Technology Group ci-dessous.

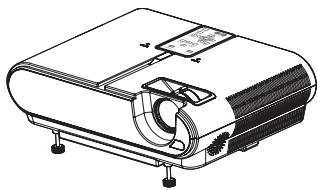

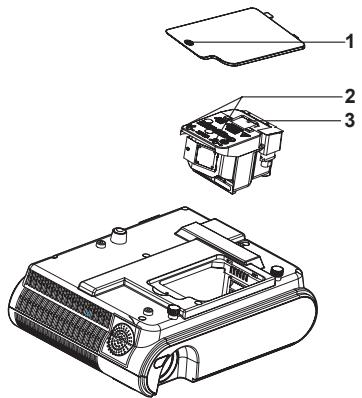

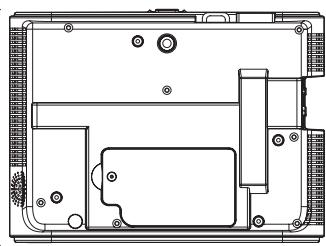

1 Pieds de réglage 2 Couvercle de la lampe

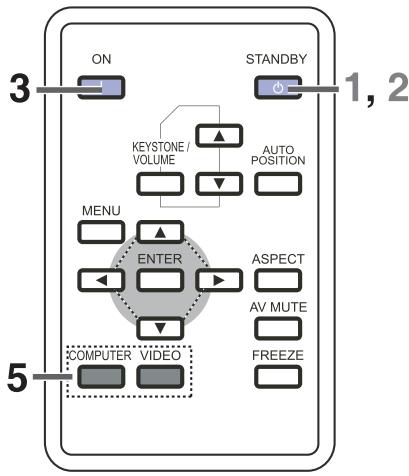

1 Bouton ON 2 Bouton KEYSTONE/VOLUME UP, DOWN 3 Bouton MENU 4 Boutons directionnels 5 Bouton ENTER 6 Bouton COMPUTER 7 Bouton VIDEO 8 Bouton FREEZE 9 Bouton AV (Audio/Video) MUTE 10 Bouton ASPECT 11 Bouton AUTO POSITION 12 Bouton STANDBY

• Les boutons UP et DOWN sont utilisés pour le réglage du KEYSTONE et du volume.

Important:

• Ce projecteur est équipé de deux télécommandes. Une est installée sur le dessus du projecteur ; l'autre vient avec l'emballage.
• Pour la retirer du projecteur, appuyez sur le bouton de verrouillage de la télécommande, et la télécommande sera ejectée automatiquement. Voir l'objet 1 de l'illustration.
• Pour fixer la télécommande sur le projecteur, insérez la télécommande dans le logement prévu. Voir l'objet 2 de l'illustration. Assurez-vous de retirer le ruban d'isolation transparent en tirant dessus avant de l'utiliser. Pour plus de détails, veuillez consulter la section "Télécommande".
• Si vous ne pouvez pas retirer la télécommande du projecteur, ou éviter qu'elle ne tombe accidentellement, vous pouvez utiliser le bouton de verrouillage Cap RC qui est fourni avec l'emballage pour bloquer le bouton de verrouillage de la télécommande. Assurez-vous de suivre l'illustration pour utiliser le bouton de verrouillage Cap RC afin d'éviter que la télécommande tombe.
• Après installation, veuillez procéder comme sur l'illustration pour appuyer sur le bouton Cap RC afin d'attacher le logement du bouton de verrouillage RC.

Ce projecteur est équipé de deux télécommandes. Une est installée sur le dessus du projecteur ; l'autre vient avec l'emballage.

Pour la première utilisation:

1. Pour la retirer du projecteur, appuyez sur le bouton de verrouillage de la télécommande, et la télécommande sera ejectée automatiquement.
2. Retirez le ruban isolant transparent en tirant dessus avant utilisation.

Pour changer la pile:

1. Retirez le support de la batterie.
2. Retirez l'ancienne pile-bouton au Lithium et place-en une neue (CR2025). Assurez-vous que le côté portant la marque "+" est vers le haut.
3. Repoussez le support de la pile dans la télécommande jusqu'à entendre un déclic.

Attention:

Risque d'explosion si la pile est remplacée par un mauvais type de pile. - Jetez les piles usagées conformément aux instructions.

Important:

• Remplacez la pile par une pile Matsushita. Type CR2025 uniquement. La pile peut exploser si elle est mal utilisée. Ne pas recharger, démonter ou jeter la pile au feu.
• Conservez la pile dans son emballage d'origine jusqu'à ce que vous l'utilisiez. Débarrassez-vous rapidement des piles usagées. Gardez hors de portée des enfants.
• Ne mettez jamais une pile dans la bouche quel que soit la raison car elle peut facilement être avalée accidentellement. Si une pile est accidentellement avalée, contactez votre médecin ou votre centre de contrôle antipoison.
• Gardez la pile hors de portée des enfants. Il y a un danger de mort en cas de déglutition accidentelle de la pile.
• Ne rechargez pas la pile usagée et n'exposez pas la pile au feu ou à l'eau.
• Ne jetez pas la pile usagée avec les ordures ménagères. Éliminez les piles usagées conformément à la réglementation locale en vigueur.
• Il y a danger d'explosion si les piles ne sont pas remplacées correctement. Remplacez la pile uniquement par le même type que celui recommandé par le fabricant.
• La pile utilisée pour la télécommande plate est de type bouton. L'énergie de ce type de pile sera consommée plus rapidement que les piles de type AA ou AAA utilisées pour les autres types de télécommande. Il y a deux télécommandes incluses dans l'emballage. Lorsque la première pile est vide, remplacez-la par une pile neuve dès que possible.

Plage de fonctionnement (de la télécommande)

La distance maximale de fonctionnement de la télécommande est environ de 7 m (environ 22 pieds) lorsque la télécommande est orientée vers le capteur de la télécommande du projecteur. Lorsque la télécommande est orientée vers l'écran, la distance de la télécommande à l'écran doit être de 5 m ou moins. Cependant, la distance d'utilisation varie en fonction du type d'écran utilisé et de la condition de l'éclairage lorsque le projecteur est utilisé.

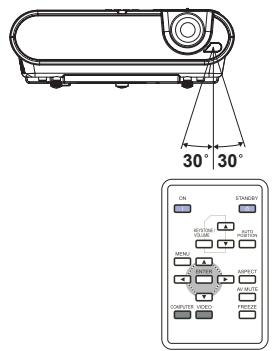

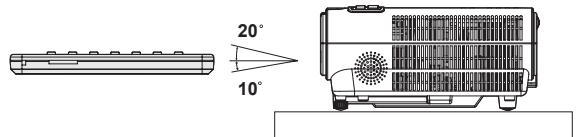

Angle de réception (vertical)

Angle de réception (horizontal)

Angle de réception (vertical), montage plafond

Important:

N'exposez pas le capteur de la télécommande aux rayons directs du soleil ou à une lumière fluorescente. Gardez une distance d'au moins 2 m (6,5 pieds) entre le capteur de la télécommande et la lumière fluorescente pour garantir un fonctionnement correct de la télécommande. Une lumière fluorescente inversée, si elle est située proche du projecteur, peut interférer avec la télécommande. Lorsque vous utilisez la télécommande trop proche du capteur, la télécommande peut ne pas fonctionner correctement. Lorsque vous utilisez la télécommande par l'arrière du projecteur, infrarouge se reflétera sur l'écran et la distance de fonctionnement deviendra plus petite. Dans ce cas, veuillez retirer la télécommande du dessus du projecteur pour améliorer la distance de fonctionnement.

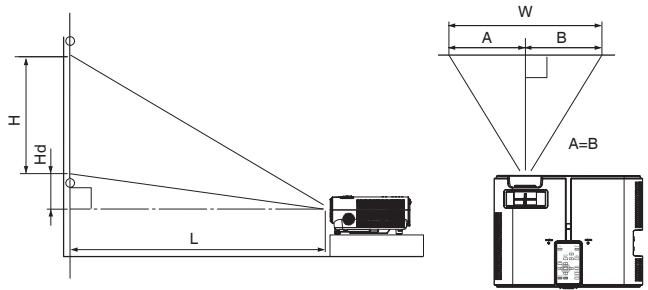

Disposition du projecteur

La taille de l'image varie en fonction de la distance entre l'écran et le projecteur.

Projection avant L: Entre l'écran et le bord avant du projecteur Hd: Hauteur de l'image projetée

Écran						Distance à partir de l'écran: L				Hd
Taille en diagonale		Largeur : W		Hauteur : H		Plus court (WIDE)		Plus longue (TELE)
pouce	cm	pouce	cm	pouce	cm	pouce	m	pouce	m	pouce	cm
40	102	32	81	24	61	61	1.5	68	1.7	1.8	5
60	152	48	122	36	91	92	2.3	103	2.6	2.7	7
80	203	64	163	48	122	124	3.1	138	3.5	3.6	9
100	254	80	203	60	152	155	3.9	173	4.4	4.5	11
150	381	120	305	90	229	233	5.9	260	6.6	6.8	17
200	508	160	406	120	305	311	7.9	347	8.8	9.0	23
250	635	200	508	150	381	389	9.9	-	-	11.3	29

• Les figures ci-dessus sont une approximation et peuvent être légèrement différentes des mesures réelles.

Projection avant, montage au plafond

Pour le montage au plafond, vous avez besoin du kit de montage au plafond conçu pour ce projecteur. Demandez à un spécialiste pour l'installation.

Pour les détails, consultez votre revendeur.

• La garantie de ce projecteur ne couvre pas les dommages causés par l'utilisation d'un kit de montage au plafond non recommandé ou par l'installation d'un kit de montage au plafond dans un emplacement inapproprié.

• Lors de l'utilisation d'un projecteur monté au plafond, paramétrez le Mode d'installation dans le menu Réglages sur [ ]. Voir page 15.
• Lorsque le projeteur est monté au plafond, des images peuvent apparaître plus nombreuses que celles projetées dans le cas d'un montage sur une table. Ceci n'est pas le signe d'un mauvais fonctionnement de l'appareil.
• Lorsque le projeteur est monté au plafond, la télécommande risque de tomber. Veuillez recharger la télécommande avant de l'utiliser.

Projection arrêtée

Demandez conseil à un spécialiste pour l'installation. Pour les détails, consultez votre revendeur.

Pour la projection arrêtée, paramétrez le Mode d'installation dans le menu Réglages sur [O]. (Voir page 15.)

Attention:

• Le fait de placer directement le projecteur sur un tapis nuit à l'action des ventilateurs, et risque de provoquer des dommages ou une panne. Placez une plaque rigide sous le projecteur pour faciliter la ventilation.
• Placez le projecteur au moins à 50 cm (ou 20 pouces) du mur pour éviter que la grille d'entrée d'air et les grilles de sortie d'air qui évacuent l'air chaud ne soient obstruées.
• N'utilise pas le projeteur dans les endroits suivants et ne procédez pas des manières suivantes, car cela pourrait entraîner un incendie ou une électrocution.
• Dans un endroit humide ou poussiéreux. Sur le côté ou à l'envers.
• Près d'un chauffage.
• Dans un endroit contenant de l'huile, de la fumée, ou humide tel que dans une cuisine.
• En contact direct avec les rayons du soleil.
• Là où la température peut monter, tel que dans une voiture fermée.
• Lorsque la température est inférieure à +41°C (ou +5°C) ou supérieure à +95°C (ou +35°C).

Important:

• N'appliquez pas de force excessive sur l'objectif, car cela pourrait l'endommager.
• Nous ne recommandons pas l'utilisation du projecteur à une altitude supérieure ou égale à 1500 mètres. Une utilisation à une altitude supérieure ou égale à 1500 mètres ou supérieure peut affecter la durée de vie du projecteur.

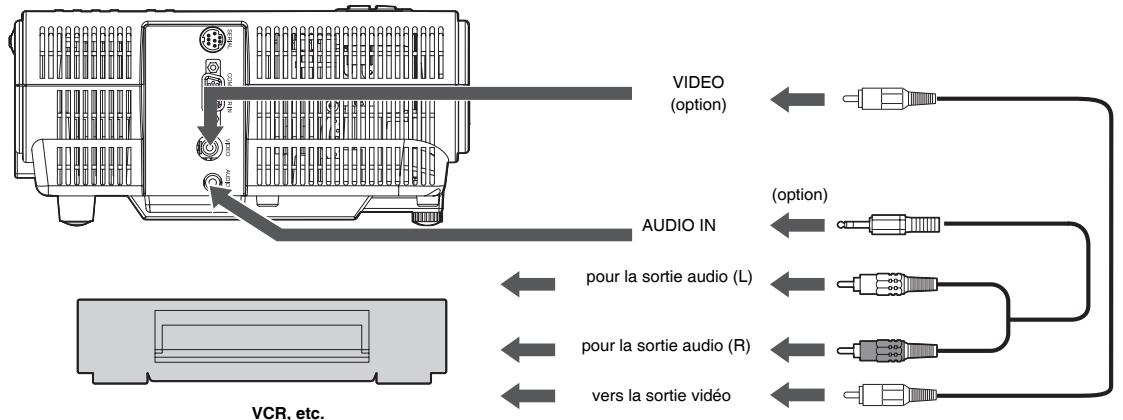

Ce projecteur peut être connecté à différents appareils tels qu'un magnétoscope, une caméra vidéo, un lecteur de disque vidéo, ou un ordinateur personnel équipé de connecteurs de sortie RGB analogiques.

Important:

• Vérifiez que l'appareil connecté est bien en place avant d'établir la connexion.
• Branchez solidement les cordons d'alimentation du projecteur et les appareils connectés. Lorsque vous débranchez, tenez et tirez sur la prise. Ne tirez pas sur le cordon. Quand le projecteur et les matériels connectés sont trop près les uns des autres, l'image projetée peut être perturbée par leurs interférences.
• Voir le guide de l'utilisateur de chaque appareil pour les détails concernant les connexions.

Important:

• Faites correspondre les couleurs des prises vidéo et audio du câble audio avec celles des terminaux.
• La sortie du haut-parleur est mono.

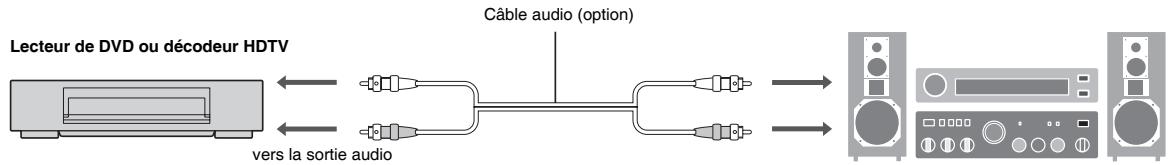

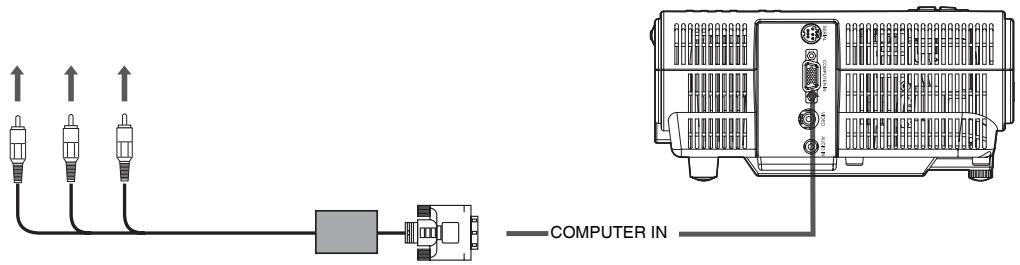

Projecteur + lecteur DVD ou HDTV

Certs t d i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Important:

• Les noms du terminal, Y, PB et PR, sont disponibles en exemple quand un décodeur HDTV est connecté.
• Les noms du terminal varient en fonction des appareils connectés.
• L'image peut ne pas être correctement projetée avec certains lecteurs DVD. Les de la connexion d'un décodeur HDTV ayant des terminaux de sortie RGB, définissez le Type de signal sur RVB dans le menu Réglages.
• La sortie du haut-parleur est mono.

Pour la connexion analogue:

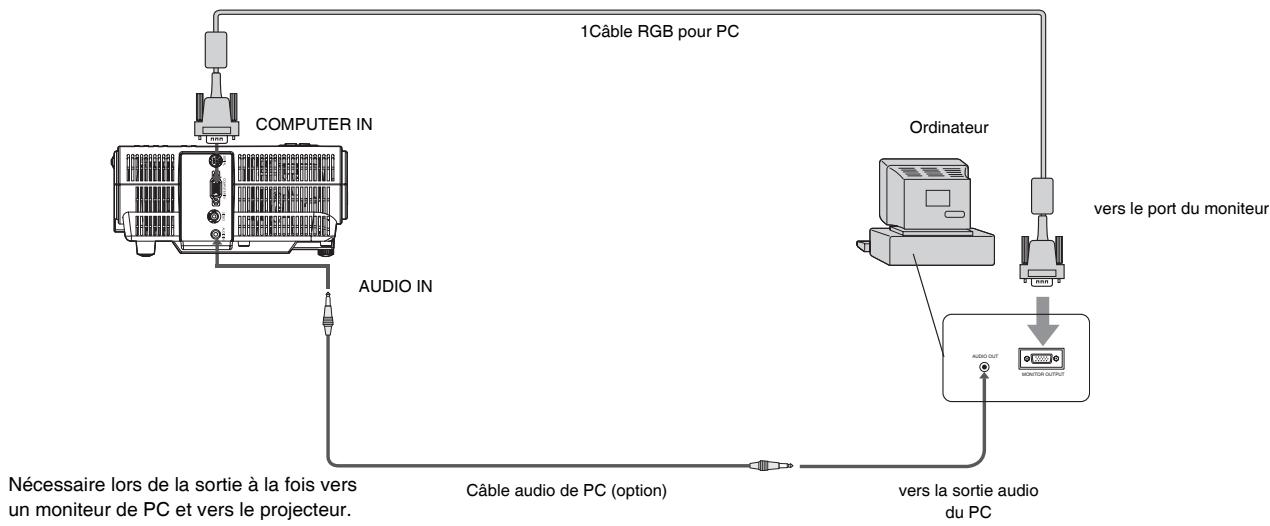

1. Connectez une extrémité du cable RGB au terminal COMPUTER IN du projecteur.
2. Connectez l'autre extrémité du cable RGB au port du moniteur de l'ordinateur.

Important:

Quand vous utilisez un câble RGB plus long au lieu de la longueur de câble habituelle, l'image peut ne pas être correctement projetée. - Certains ordinateurs nécessitent des connecteurs supplémentaires ou des adaptateurs de sortie RGB analogiques pour se connecter à ce projecteur. Contactez votre vendeur pour plus d'informations. - Ce projecteur utilise une prise jack stéréo pour sa sortie audio. Vérifiez le type de terminal de sortie audio de l'ordinateur connecté et préparez le câble ajustat pour la connexion. Certains ordinateurs n'ont pas de terminal de sortie audio. - La sortie du haut-parleur est mono.

Pour macintosh

• Certains Macintosh nécessitent un adaptateur MAC pour le câble RGB pour la connexion avec ce projecteur. Contactez votre vendeur pour plus d'informations.

Préparation pour la projection

1. Attachez le cordon d'alimentation fourni au projecteur.
2. Branchez le cordon d'alimentation à la prise murale.
3. Retirez le capuchon de l'objet.

Avertissement:

• Ne regardez jamais directement dans l'objet quand le projecteur est allumé.
• Le capuchon de l'objet est prévu pour protéger l'objet. Si vous laissiez le capuchon sur l'objet avec le projecteur allumé, il risque de se déformer à cause de la chaleur. Retirez le capuchon de l'objet lorsqu'vous allumez le projecteur.
• Un des cordons d'alimentation pour les États-Unis, l'Europe et le Royaume-Uni est fourni de façon appropriée.
• Ce projecteur utilise une prise de courant à trois broches avec une broche pour la masse. Ne retirez pas la broche de la masse de la prise d'alimentation. Si la prise d'alimentation ne correspond pas à votre prise électrique murale, demandez à un électricien de changer la prise murale.
• Au cas où le cordon d'alimentation pour les États-Unis est fourni avec ce projeteur, ne connectez jamais ce cordon à une prise électrique ou à une source d'alimentation utilisant des tensions ou des fréquences différentes de celles individues. Si vous voulez utiliser une source d'alimentation différente de celle individue, préparez le cordon d'alimentation ajusté séparément.
• Utilisez l'alimentation 100-240 V CA 50/60 Hz pour éviter tout risque d'incendie ou d'électrocution.
• Ne placez aucun objet sur le cordon d'alimentation ou ne placez pas le projecteur à proximité des sources de chaleur pour éviter d'endommager le cordon d'alimentation. Si le cordon d'alimentation est endommagé, contactez votre vendeur pour le faire remplacer car cela peut présenter un risque d'incendie ou d'électrocution.
• Ne modifie pas le cordon d'alimentation. Si le cordon d'alimentation est modifié, cela peut entraîner un incendie ou une électrocution.

Attention:

• Branchez fermement le cordon d'alimentation. Quand vous débranchez, tenez et tirez sur la prise de courant, ne tirez pas sur le cordon d'alimentation.
• Ne branchez ni débranchez le cordon d'alimentation avec des mains mouillées. Vous risqueriez de vous électrocuter.

Réglage de l'angle de projection

Pour obtenir la meilleure qualité de projection, projetez les images sur un écran plat installé à 90 degrés par rapport au sol. Si nécessaire, inclinez le projecteur en utilisant les deux pieds de réglages en-dessous du projecteur.

Utiliser les pieds de réglage (avant)

1. Inclinez le projecteur de l'angle approprié.
2. Faites tourner les pieds de réglage (avant) pour ajuster finement.

Important:

• Installes l'écran sur un mur plat à 90 degrés avec le sol.
• Le positionnement en biais du projecteur de plus de ± 10^ (droite et gauche) ou ± 15^ (avant et arrière) risque de causer des problèmes ou une explosion de la lampe. Vous pouvez incliner le projecteur jusqu'à 8 degrés en utilisant uniquement les pieds de réglage.
• Les images peuvent ne pas être projetées sous la forme d'un rectangle régulier ou avec un format d'image de 4:3, selon les conditions d'installation du projecteur et de l'écran.
• Pour corriger la distorsion trapézoidale, appuyez sur le bouton KEYSTONE / VOLUME sur la télécommande, et ajustez l'image en appuyant sur le bouton .

Dans les cas suivants:

Appuyez sur le bouton

Appuyez sur le bouton A

Important:

• Quand le réglage du trapeze est terminé, la valeur du réglage est indiquée. Remarquez que cette valeur ne représente pas un angle de projection.
• La plage autorisée de la valeur de réglage dans le trapeze varie en fonction des conditions d'installation.
• Quand le réglage du trapèze prend effet, la résolution diminue. De plus, des bandes peuvent apparaître ou des lignes droites peuvent se courber pour les images comptant des motifs compliqués. Elles ne sont pas dues à un mauvais fonctionnement du produit.
• Des parasites peuvent apparaître à l'écran pendant le réglage du trapèze à cause du type de signal vidéo projeté et les valeurs des paramètres de réglage du trapèze. Dans de tels cas, définissez les valeurs de réglage du trapèze dans la plage où l'image est affichée sans parasites.
• Quand le réglage du trapèze est effectué, l'image peut ne pas être correctement affichée à cause du type du signal d'entrée.

Mise sous tension

1. Allumez d'abord l'appareil connecté au projecteur.
2. Branchez le cordon d'alimentation à la prise murale.

Le voyant POWER s'allume. - Si le cordon d'alimentation est débranché de la prise de courant avant que le projecteur se soit complètement refroidi après utilisation, il peut arriver que la lampe ne s'allume pas la prochaine fois à cause de la température élevée de la lampe. Dans ce cas, patientez quelques minutes et essayez de rallumer la lampe.

1. Appuyez sur le bouton ON de la télécommande.
2. Cela peut prendre environ une minute pour que la lampe s'allume.
3. Parfois la lampe ne s'allume pas. Patientez plusieurs minutes et essayez de rallumer la lampe.
4. Après avoir appuyé sur le bouton ON, l'image peut osciller avant que la lampe ne devienne stable. Ceci n'est pas dû à un mauvais fonctionnement du produit.
5. Indépendamment de la configuration du mode lampe dans le menu Réglages, le mode lampe standard est activé par défaut. Le mode lampe est défini soit sur Standard, soit sur Bas en fonction de la réserve configuration sélectionnée, et vous ne pouvez pas sélectionner le mode lampe pendant environ une minute après que la lampe ait été allumée.

Condition\Voyant	STATUS	POWER
Stand-by	-	Vert clignotant
Quand la lampe est allumée.	Vert continu	Vert continu

Important:

• Ne couvrez pas l'objet avec le capuchon de l'objet lorsque la lampe est allumée.
• Le projecteur commence à chauffer lorsque le bouton POWER est appuyé. Pendant le processus de chauffe, les images peuvent apparaître sons et aucune commande n'est acceptée.
• Lorsque l'indicateur POWER s'allume en couleur ambrée et que l'indicateur STATUS s'allume en vert, la lampe devra bientôt être remplacée. (Voir page 21 et 24.)
• La qualité des images projetées peut ne pas être bonne dans un environnement extrêmement chaud ou froid. (Ceci n'est pas d'un mauvais fonctionnement du produit.)
• Si la lampe s'éteint exceptionnellement à cause d'une interruption d'alimentation ou d'une chute de tension, il peut arriver que la lampe ne s'allume pas même si vous remettez sous tension. Dans ce cas, veillezerrer le cordon électrique et rebranchez-le 10 minutes plus tard.
• Ajustez la mise au point en tournant la bague de mise au point.
• Choisissez la source externe souhaitée en utilisant les boutons COMPUTER ou VIDEO.
• La source d'entrée commute de VIDEO vers COMPUTER à l'appui du bouton COMPUTER de la télécommande sur le dessus.
• Le projecteur sélectionne automatiquement le format de signal approprié. Le format du signal sélectionné est affiché à l'écran.
• Pour éviter de graver de façon permanente une image fixe sur votre projecteur, veuillez ne pas afficher les mêmes images immobiles pendant une longue période.
• Régalez la taille de l'image en tournant la bague du zoom.
• Si nécessaire, régalez à nouveau la mise au point et le zoom.

Lorsque des stries fines apparaissent sur les images projetées

Ceci est dû aux interférences avec la surface de l'écran et n'est pas un dysfonctionnement. Repositionnez l'écran ou changez un peu la mise au point.

Eteindre

Utilisez la procédure suivante pour éteindre le projecteur.

La lampe peut se déterminer si le projecteur est désactivé puis réactivé de manière répétée pendant 30 minutes après que la lampe ait été allumée.

1. Appuyez sur le bouton STANDBY sur la télécommande.
2. Le message "Éteindre? Appuyer à nouveau" apparaît à l'écran.
3. Pour annuler, appuyez sur n'importe quel bouton excepté le bouton POWER. (Certains boutons de la télécommande ne fonctionne pas pour annuler.)
4. Appuyez sur le bouton STANDBY de la télécommande pendant 10 secondes.
5. Le projecteur s'arrête et le moteur du ventilateur refroidi la lampe pour la mise hors tension. Dans ce cas, les indicateurs POWER et STATUS s'allument en couleur amber.
6. Le projecteur est en mode veille. L'indicateur POWER clignote en vert et l'indicateur STATUS s'éteint.
7. Débranchez le cordon d'alimentation.

L'indicateur POWER s'éteint. - Si le cordon d'alimentation était débranché accidentellement alors que le ventilateur est en train de refroidir la lampe pour la mise hors tension, laissez le projecteur refroidir pendant 10 minutes puis rallumez l'alimentation. Pour rallumer la lampe, appuyez sur le bouton ON. Si la lampe ne s'allume pas immédiatement, appuyez de manière répétée deux ou trois fois sur le bouton ON. Si elle ne s'allume toujours pas, replacez la lampe.

Remarque:

• Lors du stockage du projecteur dans la boîte de transport, l'objet doit être positionné vers le haut.

Arrêt instantané

Vous ne pouvez pas attendre que le ventilateur s'arrête de fonctionner après l'arrêt du projecteur. Vous pouvez débrancher le cordon d'alimentation directement après l'arrêt du projecteur.

N'arrêtez pas le projecteur immédiatement après que la lampe se soit allumée car cela risque de réduire la durée de vie de la lampe. - Ne rallumez pas le projecteur directement après l'avoir arrêté car cela peut réduire la durée de vie de la lampe. (Patientez environ 10 minutes avant de rallumer le projecteur.) - Avant d'arrêter le projecteur, assurez-vous de fermer l'écran du menu. Si vous arrêtez le projecteur sans fermer le menu, la configuration du menu risque de ne pas être enregistrée.

Bouton AUTO position

Lorsque l'image n'est pas projetée suivant la bonne position avec ORDINATEUR sélectionné comme source d'entrée, suivez la procédure ci-dessous.

1. Projetez une image brillante comme la fenêtre de la "Corbeille" en plein écran.
2. Si l'économiseur d'écran est en cours d'exécution, éteignez-le.
3. Appuyez sur le bouton AUTO POSITION.
4. Si l'image n'est toujours pas dans la bonne position, réglez la position de l'image en utilisant le menu Image d'Ordinateur. Voir page 15.

Bouton volume

Appuyez sur le bouton KEYSTONE/VOLUME pour sélectionner Keystone ou Volume, et appuyez sur le bouton ou pour régler le volume du haut-parleur.

La barre de contrôle du volume apparaît à l'écran.

• La barre de contrôle du volume disparaîtra en fonction de la Temporisation de l'OSD une fois que le bouton VOLUME a été relâché.
• Les boutons de VOLUME ne fonctionnent pas tant que la barre de sélection du menu ou que le menu soit affiché.
• Lorsqu'un signal audio fort, comme un signal audio de DVD, est fourni au terminal d'entrée AUDIO-IN, la sortie du haut-parleur peut être distordue.

Bouton AV MUTE

Les signaux vidéo et audio sont temporairement muets lorsque le bouton AV MUTE est appuyé. Pour désactiver le silence, rappuyez sur bouton AV MUTE.

Bouton ASPECT

Vous pouvez changer le format d’écran du signal vidéo d’entrée (le rapport de la largeur sur la hauteur de l’image). Changez la configuration en fonction du type de signal vidéo d’entrée.

Avec la télécommande:

1. Appuyez sur le bouton ASPECT.
2. Chaque fois que le bouton ASPECT est appuyé, le mode de format change de 4:3 à 16:9, et retourne à 4:3.

Avec le menu photo:

(Voir page 16 pour la configuration du menu.)

1. Affichez le menu Photo.
2. Sélectionnez Format d'écran en appuyant sur le bouton ▲ ou ▼.
3. Sélectionnez votre format d'écran désiré en appuyant sur le bouton ▲ ou ▼.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Important:

• Lorsqu'une image 16:9 reste affichée pendant une longue période de temps avant l'affichage d'une image 4:3, les post-images des bandes noires peuvent apparaître sur l'écran de l'image 4:3. Consultez votre vendeur dans ce cas.

Attention:

• Après utilisation du projecteur, patientez une minute que les ventilateurs de sortie d'air s'arrêtent normalement. Débranchez le cordon d'alimentation de la prise murale.
• La lampe peut être allumée de nouveau une minute après avoir été éteinte pour des raisons de sécurité. Cela prendra une autre minute pour que l'indicateur STATUS s'éteigne. Si vous pouvez rallumer le projecteur, patientez jusqu'à ce que l'indicateur s'éteigne, puis appuyez sur le bouton POWER.
• Le ventilateur de sortie d'air tourne plus vite quand la température augmente autour du projecteur.

Important:

• N'affichez pas d'image fixe pendant une longue durée car les post-images risquent de persister à l'écran.

Lors de la connexion à un ordinateur portable:

• Lorsque ce projecteur est connecté à un ordinateur portable, il peut arriver que des images ne soient pas projetées. Lorsque cela se produit, configurez l'ordinateur pour qu'il puisse sortir des signaux extérieurement. La procédure varie en fonction des ordinateurs. Voir le manuel d'instructions de votre ordinateur.

• Les menus n'affichent pas lorsqu'aucun signal n'est fourni au projecteur.

1 La configuration par défaut varie en fonction des signaux d'entrée. 2 Disponible uniquement lorsque le signal d'entrée est un signal de composant PC ou Video lignes. 3 La valeur du paramètre varie en fonction du paramètre de l'image. 4 Régable uniquement lorsque le paramètre de l'Image est Util. 5 La portée régblé et le paramètre par défaut varie en fonction du type de signal. 6 Pas disponible lorsque le signal d'entrée est Video. 7 Disponible uniquement lorsque le signal d'entrée est le PC. 8 Indispensible lorsque le signal d'entrée est le PC. 9 Disponible uniquement lorsque le signal d'entrée est Video. 10 Disponible uniquement lorsque le signal d'entrée est NTSC.

Important:

Lorsque le menu est activé et que le signal est perdu ou qu'il n'y a pas d'entrée, le système ne recherche pas de signal même si le signal est de nouveau reçu à l'entrée. Dans ce cas, désactive le menu. - La configuration sera enregistrée même si le menu est fermé. - La configuration ne sera pas enregistrée si le menu est fermé dans un état sans signal.

Opération de base

Plusieurs paramètres peuvent être ajustés en utilisant le menu.

Paramètre de la luminosité

1. Appuyez sur le bouton MENU.

1. Appuyez sur le bouton ou pour sélectionner Photo.
2. Appuyez sur le bouton

1. Appuyez sur le bouton ou pour sélectionner Luminosité.
2. Appuyez sur le bouton ou pour régler la luminosité.
3. Quittez le menu en appuyant sur le bouton MENU plusieurs fois

Important:

• Si le bouton ne fonctionne pas, débranchez le cordon d'alimentation de la prise de courant. Patientez environ 10 minutes, branchez le cordon d'alimentation, et réessayez.
• Après avoir sélectionné les éléments marqués par, appuyez sur le bouton ENTER.

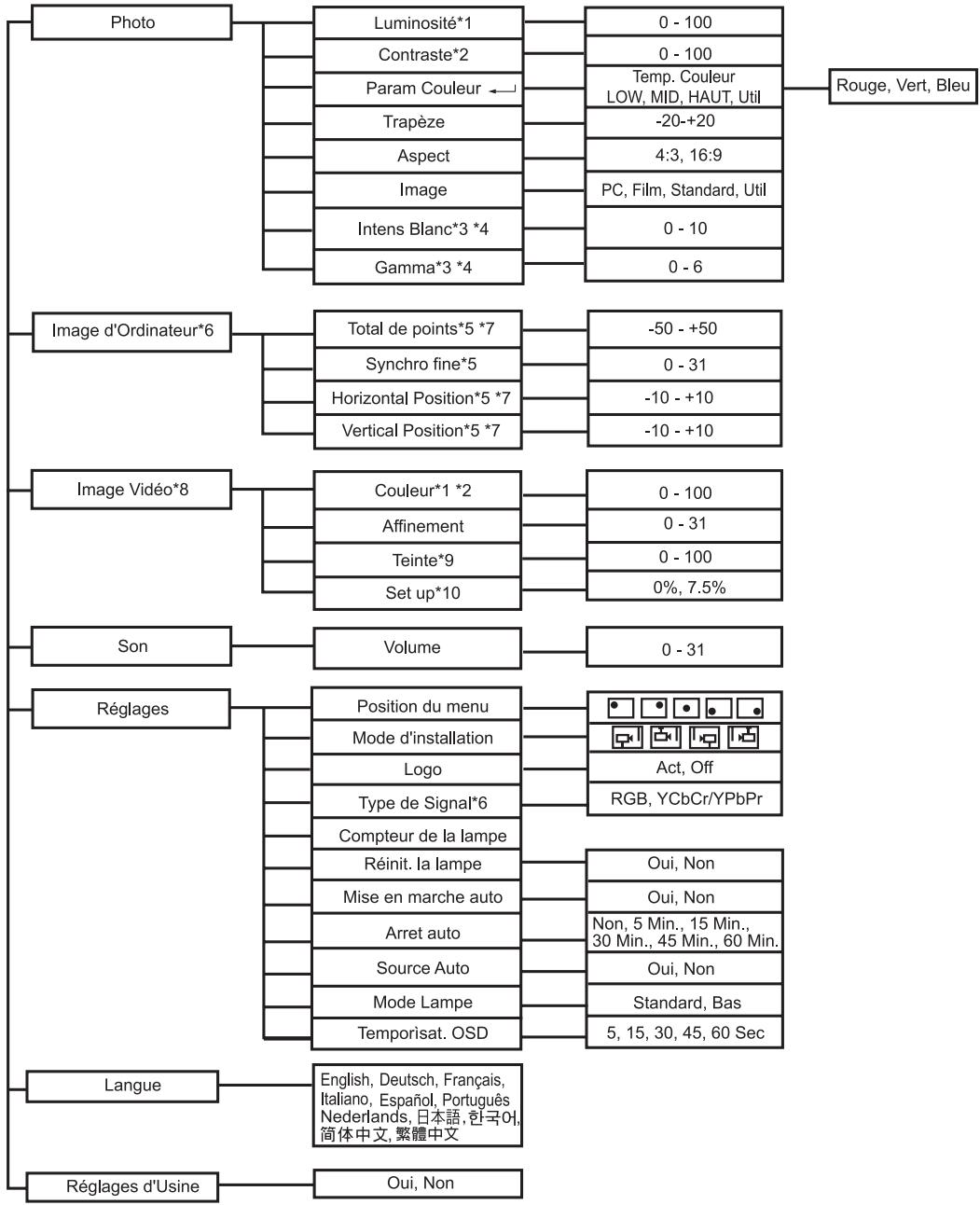

Menu options

Définissez les options suivantes fournies par leurs menus respectifs.

1. Menu photo

Menu Option	Réglages	Description des fonctionnalités
Luminosité	0 - 100	Éclaircit ou asombrit l'image.
Contraste	0 - 100	Définit la différence entre les zones lumineuses et sombres.

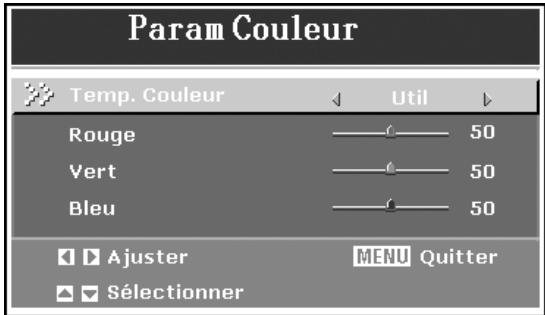

Param. Couleur	Temp de couleur 4 options	Régler la température de couleur. À une température de couleur plus élevé, l'écran semble plus friord; à une température de couleur plus faible, l'écran pourrait plus chaud. Si vous Sélectionnez "Util", "Rouge", "Vert" et "Bleu" peuvent être ajustés.
Trapéeze	-20 - +20	Corrige la distorsion trapézoïdale.
Aspect	4:3	La source d'entrée sera mise à l'échelle pour s'adapter à l'écran de projection. • Le signal SXGA est pris en charge.
	16:9	La source d'entrée sera mise à l'échelle pour s'adapter à la largeur de l'écran.
Image	PC	Pour une presentation PC (la luminosité est emphatique.)
	Film	Pour le cinema domestique.
	Standard	Pour la couleur standard PC
	Utilisateur	Mémorise les paramètres de l'utilisateur.
Intens Blanc	0 - 10	Augmente la luminosité des zones blanches.
Gamma	0 - 6	Modifie la représentation d'un paysageASF. Avec une valeur gamma supérieure, le paysageASF sometimes semblera plus clair.

Si le câble est retiré du projecteur lorsque le menu est affiché, la dernière mémoire sera perdue, et la valeur de la configuration disparaîtra.

2. Menu image d'ordinateur

Le projecteur règle le format du signal vidéo fourni par l'ordinateur. Cependant, les images ne sont pas parfaitement projetées correctement à cause du type d'ordinateur utilisé. Quand l'image provenant de l'ordinateur n'est pas projetée correctement, appuyez sur le bouton AUTO POSITION. Si l'image n'est pas projetée correctement, ajustez l'image à partir de l'ordinateur en utilisant le menu.

Dans ce menu, la valeur du paramètre n'est pas enregistrée après avoir éteint le projecteur ou lorsque le câble du signal est débranché. Ce menu est juste préparé pour une utilisation temporaire lorsque AUTO POSITION ne fonctionne pas correctement pour le signal actuel fourni.

Menu Option	Réglages	Description des fonctionnalités
Total de points	-50 - +50	Ajuste le timing du projecteur relatif à l'ordinateur.
Synchro fine	0 - 31	Ajuste la phase du projecteur relative à l'ordinateur. • Vouces pouvez ajuster finement la Synchro fine, mais ce n'est pas facilement identifié.
Horizontal Position	-10 - +10	Ajuste l'image à gauche ou à droite à l'intérieur de la zone de projection.
Vertical Position	-10 - +10	Ajuste l'image en haut ou en bas à l'intérieur de la zone de projection.

Des stries horizontales peuvent apparaître dans l'image projetée agrandie, bien que ces conditions ne soient pas un dysfonctionnement. Lorsque vous changez radicalement les valeurs de la position horizontale ou verticale, du bruit peut apparaître. La plaque réglable de la position verticale varie en fonction du type de signal d'entrée. L'image peut être immobile même quand la valeur a changé. Ces conditions ne sont pas un dysfonctionnement.

Méthode de réglage simple

1. Sélectionnez Horizontal Position dans le menu Image d'ordinateur.
2. Appuyez sur le bouton ou pour ajuster la position horizontale de début (ou le bord gauche de l'image).
3. Sélectionnez Total de points dans le menu Image d'ordinateur.
4. Appuyez sur le bouton ou pour ajuster la position horizontale de début (ou le bord droit de l'image).
5. Répétez les étapes 1 à 4 pour obtenir les résultats de réglage.
6. Sélectionnez Vertical Position dans le menu Image d'ordinateur.
7. Appuyez sur le bouton ou pour ajuster la position verticale de début (ou le bord supérieur gauche de l'image).

3. Menu image video

Menu option	Réglages	Description des fonctionnalités
Couleur	0 - 100	Règle l'intensité des couleurs.
Affinement	0 - 31	Accentue ou diminue la nettedé de l'image. •您 pouvez ajuster finiment la Nettété, mais ce n'est pas facile-ment identifié.
Teinte	0 - 100	Décale les couleurs vers le rouge ou vers le vert.
Set up	0%, 7,5%	Lorsque 0% est sélectionné, la zone noire devient plus légère. Lor-sque 7,5% est sélectionné, la zone noire devient plus épaisse.

Si le cable est retiré du projecteur lorsque le menu est affiché, la dernière mémoire sera perdue, et la valeur de la configuration disparaîtra.

4. Menu son

Menu Option	Réglages	Description des fonctionnalités
Volume	0 - 31	Règle le niveau du volume.

5. Menu réglages

Menu Option	Réglages	Description des fonctionnalités
Position du menu	5 options	Choisissez l'emplacement du menu sur l'écran d'affichage.
Mode d'installation	4 options	Règle l'image pour la faire correspondre à l'orientation du projecteur: droite ou inversée, devant ou derrière l'écran. Inverse ou renverse l'image en fonction.
Logo	Act, Off	Choisissez d'afficher ou de ne pas afficher le logo.
Type de signal	RGB	Pour le signal VGA
	YCbCr/YPbPr	Pour le signal I, P de composant
Compteur de la lampe		Affiche la durée de fonctionnement de la lampe déjà éçoulée (en heures). • La durée de la lampe affichée est basée sur la configuration en mode lampe Bas. (La durée de vie de la lampe est 3000 heures.)
Réinit. la lampe	Oui, Non	Réinitialise le compteur de la lampe à 0 heures.
Mise en marche auto	Oui, Non	Lorsque ce mode est défini sur Oui, la lampe s'allume automatiquement lorsque le cordon d'alimentation est branché à la prise électrique. Sélectionnez Oui lorsque vous mettez le projecteur au plafond. • Lorsque la lampe est arrêté, le projecteur est en voille. Utilisez la télé-commande pour allumer la lampe.
Arrêt auto	Non, 5-60 mn.	Sélectionne le paramètre du minuteur souhaité avant que le projecteur ne passse en mode veille lorsqu'il n'y a aucun signal en entrée de la source.
Source Auto	Oui, Non	Balaie automatiquement la source d'entrée.
Mode Lampe	Standard	Sélectionnez ce paramètre quand vous voulez afficher des images dans unepiece qui est bien éclairée.
	Bas	Sélectionnez ce paramètre quand vous voulez afficher des images dans unepiece ou l'intensité lumineuse est modérée Le bruit de fonctionnement est ainsi réduit, et l'autonomie de la lampe est rallongée. • Lorsque ce mode est sélectionné, les images projétées peuvent osciler. • Si ce mode est fréquement sélectionné, la lampe risque de se déti-orer. • La configuration par défaut est Standard lors du transport. • Le mode lampe ne peut pas être sélectionné pendant environ 1 après que la lampe ait été allumé.
Temporisation OSD	5 - 60 sec	Le menu OSD (On-Screen Display) reste actif (à un état de repos par seconde).

6. Menu langue

Menu Option	Réglages	Description des fonctionnalités
Langue	11 langues	SéLECTIONnez la langue utilisée par le menu d'affichage à l'écran.

7. Menu réglages d'usine

Menu Option	Réglages	Description des fonctionnalités
Réglages d'usine	Oui, Non	Restaurez tous les paramètres du menu aux paramètres d'usine par défaut.

> Réglages
Position du menu
Mode d'installation
Logo	Act
Type de Signal	RGB
Compteur de la lampe	0
Réduit. la lampe	-1
Mise en marche auto	Non
Arret auto	Non
Source Auto	Non
Mode Lampe	Standard
Temporisat. OSD	3G Sec
Ajuster	MENU Quitter
Selectionner

Vous pouvez régler les images projetées en utilisant les menus Photo et Image video.

Pour régler la luminosité et le contraste:

Vous pouvez effectuer des réglages de la luminosité de l'image projetée en utilisant le menu.

(Voir page 16 pour les options du menu.)

1. Affichez le menu Photo.
2. Sélectionnez Luminosité ou Contraste en appuyant sur le bouton ▲ ou ▼.
3. Réglez l'option sélectionnée en appuyant sur le bouton ▲ ou ▼.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Luminosité

Chaque fois que le bouton est appuyé, l'image devient plus lumineuse. Chaque fois que le bouton est appuyé, l'image devient plus ASF

Contraste

Sélectionnez pour régler le contraste de l'image. Chaque fois que le bouton est appuyé, l'image devient plus lumineuse et plus clairement définie. Chaque fois que le bouton est appuyé, l'image devient plus souvent et plus clairement définie.

Pour régler le paramètre de la couleur:

Vous pouvez régler le paramètre de la couleur en utilisant le menu.

(Voir page 16 pour les options du menu.)

1. Affichez le menu Photo.
2. Sélectionnez Param. Couleur en appuyant sur le bouton ▲ ou ▼.
3. Sélectionnez votre température de couleur souhaitée en appuyant sur le bouton ▲ ou ▼.

Pour définir une température de couleur personnalisée, effectuez la méthode suivante:

1. Sélectionnez Util dans le menu Temp. Couleur.
2. Appuyez sur le bouton ou pour sélectionner le paramètre souhaité.
3. Appuyez sur le bouton ou pour régler le paramètre souhaité.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Pour régler la couleur:

Vous pouvez régler la couleur en utilisant le menu.

(Voir page 17 pour les options du menu.)

1. Affichez le menu Image vidéo.
2. Sélectionnez Param. Couleur en appuyant sur le bouton ou .
3. Réglez l'option sélectionnée en appuyant sur le bouton ou.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Couleur

Pour régler la densité de la couleur de l'image projetée. Chaque fois que le bouton est appuyé, l'image devient plus lumineuse. Chaque fois que le bouton est appuyé, l'image devient plus souvent.

Pour accentuer ou diminuer la netteté de l'image projetée:

Vous pouvez régler la netteté de l'image projetée en utilisant le menu. (Voir page 17 pour les options du menu.)

1. Affichez le menu Image vidéo.
2. Sélectionnez Param. Couleur en appuyant sur le bouton ou .
3. Réglez l'option sélectionnée en appuyant sur le bouton ou.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Netteté

Pour régler la netteté de la couleur de l'image projetée. Chaque fois que le bouton est appuyé, la netteté de l'image s'accentue. Chaque fois que le bouton est appuyé, la netteté de l'image diminue.

Pour régler la teinte:

Vous pouvez régler la teinte de l'image en utilisant le menu.

(Voir page 17 pour les options du menu.)

1. Affichez le menu Photo.
2. Sélectionnez Teinte en appuyant sur le bouton ou .
3. Sélectionnez votre température de couleur souhaitée en appuyant sur le bouton ou.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Teinte

Pour régler la teinte de l'image projetée. Chaque fois que le bouton est appuyé, la netteté de l'image s'accentue. Chaque fois que le bouton est appuyé, la netteté de l'image diminue.

Ce projecteur est équipé d'une lampe pour projeter les images. Cette lampe est un produit Consumable. Elle peut brûler ou sa luminosité peut diminuer pendant l'utilisation. Dans ce cas-là, remplacez la lampe par une nouvelle dès que possible. Assurez-vous de remplacer la lampe par une nouvelle lampe vendue séparément et prévue pour ce projecteur. Contactez votre vendeur pour acheter la lampe.

Lampe de rechange pour XD210U/SD210U: VLT-XD210LP

Attention:

• Ne retirez pas la lampe immédiatement après avoir utilisé le projeteur. Vous risquez de vous brûler car la lampe est très chaude après utilisation.
• Avant de remplacer la lampe, appuyez sur le bouton STANDBY pour éteindre la lampe et patientez deux minutes que la lampe se refroidisse. Débranchez le cordon d'alimentation de la prise électrique et patientez une heure que la lampe se refroidisse complètement.
• Ne retirez pas la lampe sauf si c'est pour la replacer. Une mauvaise manipulation peut causer des blessures ou un incendie.
• Ne touchez pas directement la lampe. Elle risquerait de se briser et de causer des blessures ou des brûlures.
• Faites attention de ne pas laisser tomber la vis du couvercle de la lampe dans le projecteur. Assurez-vous également de ne pas mettre de métal ou des objets inflammables à l'intérieur car cela peut causer un incendie ou une électrocution. Si n'importe quel objet tombe à l'intérieur, débranchez l'appareil et contactez votre vendeur.
• Installes solidement la lampe pour éviter toute défaillance et incendie.
• Si la lampe se briser, des petits fragments de verre peuvent tomber à travers les grilles et certains peuvent rester à l'intérieur du projecteur ou du boîtier de la lampe. Lorsque vous retirez le boîtier de la lampe, assurez-vous de tourner le projecteur et de tenir la poignée du boîtier de la lampe pour éviter de vous blesser avec les fragments de verre.
• Si la lampe devant se briser, ne secouez jamais le boitier de la lampe ou ne le tenez jamais devant votre visage après l'avoir retiré. Des fragments de verre peuvent tomber et vous blesser les yeux. Assurez-vous d'utiliser la lampe prévue pour ce projecteur, VLT-XD210LP pour XD210U/SD210U. L'utilisation d'autres lampes risque de causer une défaillance du projecteur.

Si le projecteur est installé au plafond, retirez-le de son support de montage. Placez une protection (tissus) sous le projecteur. Mettez le projecteur à l'envers pour pouvoir accéder à la lampe.

1. Desserrez la vis du couvercle de la lampe et retirez le couvercle.
2. Desserrez les deux vis du module de la lampe.
3. Retirez la poignée, puis tirez sur le module de la lampe à l'aide de la poignée.
4. Insérez un nouveau module de lampe dans le projecteur et serrez les vis.
5. Remplacez le couvercle de lampe et serrez les vis.

Réinitialisez la durée de fonctionnement de la lampe

Branchez le cordon d'alimentation et mettez sous tension, et réinitialisez la durée de fonctionnement de la lampe en appuyant sur le bouton MENU. Sélectionnez Réglages>Réinit. la lampe>Oui.

Important:

• Le projecteur ne s'allume pas si le couvercle de la lampe n'est pas solidement fixé. Assurez-vous de réinitialiser la durée de fonctionnement de la lampe à chaque fois que vous remplacez la lampe.
• Ne réinitialisez pas la durée de fonctionnement de la lampe à moins que vous ne remplaciez la lampe.

Attention:

• La lampe est fragile. Si elle est brisée, faites attention de ne pas vous couper avec des fragments de verre.
• Contactez votre vendeur pour obtenir une nouvelle lampe.

Important:

• N'ouvrez pas le couvercle de la lampe lorsque le projecteur est installé au plafond ou sur un emplacement élevé. Les fragments de la lampe peuvent tomber de l'intérieur si la lampe est brisée. Veuillez contacter votre vendeur quand vous remplacez la lampe par une nouvelle.
• Le compteur de la lampe est calculé par le mode lampe bas. (En mode lampe standard, 2000 heures est équivalent à 3000 heures en mode lampe bas. Dans ce cas, le message d'advertisement sera affiché.)

Attention:

• Ce projecteur utilise une lampe qui contient du mercure. La destruction de la lampe ou du projecteur et de la lampe peut être soumise à des régulations environnementales. Pour des informations de destruction ou de recyclage, veuillez contacter vos autorités locales ou l'Alliance des Industries d'Electronique: www.eiae.org. (Pour les États-Unis uniquement).

Avant de donner le projecteur en réparation, vérifiez les points suivants. Si le symptôme persiste, arrêtez d'utiliser le projecteur, assurez-vous de débrancher la prise électrique, puis contactez votre vendeur.

Aucune image n'apparaît à l'écran.

Problème:	Solution
L'alimentation ne peut pas être mise sous tension.	Vérifiez si les indicateurs lumineux sont allumés ou éteints et comment ils s'allument.
	POWER	STATUS	Solution
	○Désactivé	○Désactivé	•Connectez le cordon d'alimentation au projeteur.•Branchez le cordon d'alimentation à la prise murale.
	Vert continu	○Vertclignant	•Débranchez le cordon d'alimentation de la prise électrique et contactez votre vendeur.
	Ambre continu	○Vert continu	•Remplacez la lampe. (La lampe est en fin de vie.)
	Vert continu	○Rougeclignant	•Ne débranchez pas le cordon d'alimentation ou n'éteignez pas avant que l'indicateur POWER ne commence à cligneter. Le moteur du ventilateur s'éteindra lorsque la lampe sera refroidie.
	Vertclignant	○Désactivé	•Appuyez sur le bouton ON plusieurs fois.
	Vertclignant	○Rougeclignant	•Patientez 1 heures jusqu'à ce que la lampe refroidisse, et rallumez.•Si la température est toujours élevée après 1 heures, contactez votre vendeur.
Aucune image n'apparait à l'écran.	Annulez AV muet en appuyant sur le bouton AV MUTE.Vérifiez que le capuchon de l'objet est retiré.Cela peut prendre environ 1 minute pour que la lampe s'allume.La lampe peut ne pas s'allumer en de rares occasions. Dans un tel cas, patientez pendant quelques minutes et réessayez.Si le projeteur a été étient avant que la lampe ne se soit suffisamment refroidie la的最后一 fois, le ventilateur peut commencer à tourner et le bouton ON peut ne pas fonctionner après que le cordon d'alimentation ait étébranché. Une fois que le ventilateur s'est arrêté de tourner, appuyez sur le bouton ON pour rallumer l'indicateur POWER.Vérifiez que l'entrée d'air est propre.Vérifiez que le couverté de la lampe est fermé.(Voir page 20.)Vérifiez que les cables connectés aux approeils externes ne sont pas endommagés.Quand un cable d'extension est utilisé, remplacez-le par le cable fournir pour vérification.Quand des images sont affichées correctement, ajoutez un amplificateur de signaux RGB au cable d'exten-sion.Lorsque le menu est activé et que le signal est perdu ou qu'il n'y a pas d'entrée, le système ne recherche pas de signal même si le signal est de nouveau reçu à l'entrée. Dans ce cas, désactevez le menu.
L'alimentation s'éteint.	Ce problème peut survenir lorsque l'entrée d'air et/ou la sortie d'air sont bloquées. (Par exemple: l'indicateur STATUS clignote en rouge.)→ Retirez les objetsBloquant l'entrée d'air et/ou la sortie d'air puis suivez la procédure suivante.1. Attendez que le ventilateur de l'entrée et/ou de la sortie d'air s'arrête. (Attendez que l'indicateur POWER s'allume en vert.)2. Débranchez le cordon d'alimentation de la prise murale.3. Patientez environ 10 minutes.4. Branchez le cordon d'alimentation à la prise murale.5. Appuyez sur le bouton ON.Lorsque l'indicateur POWER est de couleur amber en continu, cela indique que la lampe doit être replacée.Dans ce cas, remplacez la lampe.Si la lampe a été déteriorée, elle risque de s'éteindre après une certaine durée d'utilisation.Vérifiez si la fonction "Arrêt auto" est définie.
"Pas de signal" est affchéé.	Allumez l'apparil connecté, ou vérifiez s'il y a un problème au niveau de l'apparil connecté.Vérifiez si l'apparil externe envoie des signaux. (Vérifiez ici spécialement quand l'apparil externe est un ordinateur portable.)Vérifiez que le cable connecté à l'apparil externe n'est pas défectueux.Vérifiez que le projeteur est connecté à l'apparil externe avec les bons terminaux.Vérifiez que l'apparil connecté est correctement sélectionné comme source d'entree.Quand une rallonge est utilisée, remplacez-la par le cable fournir et vérifiez si les images sont correctement projétées. Si les images sont projétées correctement, utilisez un amplificateur de signaux RGB avec le cor-don d'extension.

Les images ne sont pas correctement affichées.

Problème	Solution
Les images projétées tremblant. Les images projétées sont déplacées.	Vérifié que le cable connecté à l'appareil externe n'est pas intermittent. Connectez fermement la prise du cable au connecteur de l'appareil externe. Appuyez sur le bouton AUTO POSITION. Certain ordinateurs générent des signaux hors specifications en de rares occasions. Ajustez le menu Image d'ordinateur. (Voir page 17.)
Les images projétées sont déformées.	Réglez le projecteur et l'écran de sorte qu'ils soient perpendiculaires l'un par rapport à l'autre. (Voir page 9.)
Les images projétées sont sombres.	Ajustez la luminosité et le contraste dans le menu Photo. (Voir page 16.) Remplacez la lampe. (Voir page 20.)
Les images projétées sont flous.	Ajustez la mise au point. (Voir page 13.) Nettoyez l'objectif. Réglez le Total des points et Synchro fine. dans le menu Image d'ordinateur. (Voir page 17.) Ajustez la luminosité et le contraste dans le menu Photo. (Voir page 16.) Réglez le projecteur et l'écran deASF qu'ils soient perpendiculaires l'un par rapport à l'autre. (Voir page 9.)
Des post-images persistent à l'écran.	Ce phénomène est amélioré en continuant de projeter une image uniformément lumineuse. (Un tel phénom- ène de marquage (image burn-in), où des post-images persistent à l'écran, survient si une image immobile reste affichée à l'écran pendant une longue durée.)
Des points blancs sont visibles sur les images pro- jetées. Des points noirs sont visibles sur les images projétés.	Ce symptôme est normal pour un projeteur DLP et n'est pas le signe d'un mauvais fonctionnement. (Un petit nombre de pixels peuvent rester visibles ou invisibles tout le temps, mais ils ne sont pas le signe d'un dysfonctionnement du système. Plus de 99,99% des pixels sont efficaces.)
Des stries fines apparaissent sur les images pro- jetées	Ceci est d'aux interférences avec la surface de l'écran et n'est pas un dysfonctionnement. Repositionnez l'écran ou changez un peu la mise au point. Des stries de bruit verticales ou horizontales peuvent apparaitre sur l'image projetée, cela peut dépendre du type de lecteur DVD, de la console de yeux ou de l'ordinateur que vous utilisez.
Les images projétées deviennent ondulées.	Connectez solidement les prises des cables aux approeils externes. Maintenez le projeteur égligné des équipements générant des ondes radio produitant des interférences. Quand le réglage du trapèze est effectué, l'image peut ne pas s'afficher correctement à cause du type du sig- nal d'entrée. Ceci n'est pas le signe d'un mauvais fonctionnement de l'ordinateur. Dans ce cas, réajuster le trapèze deASF que la valeur de correction du trapèze soit aussi faible que possible.
La tonalité n'est pas ajustate.	Vérifié que les cables connectés aux approeils externes ne sont pas endommagés.
La teinte des images projétées n'est pas correcte.	Vérifié que le Type de signal dans le menu Réglages est correctement définir. (Voir page 18.) Vérifié que le cable connecté à l'ordinateur extense n'est pas endommagé.
Teinte de différente couleur.	Lors de la comparaison des images projétées par deux/projecteur, les teintes des images affichées peuvent être différentes à cause de la variation entre leurs composants optiques. Ceci n'est pas un mauvais fonction- nement. Lors de la comparaison des images projétées par ce projeteur avec celles affichées sur la télévision ou sur le monitueur du PC, les teintes des images affichées peuvent être différentes à cause de la différence dans la plaque de reproductibilité des couleurs. Ceci n'est pas un mauvais fonctionnement.
Seules les zones en mouvement dans les images générées par l'ordinateur sont affichées.	Ceci est d'à l'ordinateur utilisé. Contactez le fabricant de votre ordinateur.
Les images projétées sont sombres.	Adaptez la résolution de sortie de voteur ordinateur à la résolution du projeteur. Pour connaître la méthode permettant le changement de la résolution de la sortie de l'ordinateur, contactez le fabricant de toute ordina- teur. (Voir page 27.) Certaines images et certains textes apparaisent obscurcis pendant le réglage du trapèze. Dans de tels cas, utilisez le projeteur sans appliquer le réglage du trapèze. (Voir page 12.)
Les images projétées représentent des papillotements	Une fois que le bouton ON de la télécommande a été appuyé, ou que la configuration du mode de la lampe a été changée, les images peuvent partager des papillotements jusqu'à ce que la lampe soit stable. Ceci est un comportement prévu. Lors de la sélection du signal d'entrée, AUTO POSITION et Image dans Menu, l'image projetée peut tempo- rairement notammentrialles des papillotements. Ceci n'est pas un mauvais fonctionnement.

Autres

Problème	Solution
Les sorties d'air émettent de l'air chaud.	Cet air sort après refroidissement à l'intérieur du projecteur. Vous pouvez sentir la chaleur, mais ce n'est pas un dysfonctionnement.
Pas d'audio en sortie.	Vérifié que le volume n'est pas trop faible.
Le menu ne peut pas été utilisé.	Les microprogrammateurs à l'intérieur du projecteur peuvent ne pas fonctionner correctement à cause d'interférences. → Appuyez sur le bouton ON pour êtreindre la lampe et débranchez le cordon d'alimentation de la prise murale. Patientez environ 10 minutes, branchez le cordon d'alimentation, et réessayez.
La télécommande ne fonctionne pas facilement ou pas du tout.	Vérifié que la pile est mise dans la télécommande ou que la pile n'est pas déchargée. (Voir page 8.) Vérifié que le capteur de la télécommande n'est pas exposé à la lumière directe du soleil ou à un éclairage fluorescent. (Voir page 8.) Utilisez la télécommande dans sa plage d'utilisation. (Voir page 8.)
Un son anormal est apparu.	Parce que la roue des couleurs tourne à haute vitesse, dessons métalliques peuvent parfois être entendus en de rares occasions. Un tel symptôme n'est pas un dysfonctionnement.

Si le problème suivant se produit après que la lampe ait été remplacée, vérifiez d'abord ce qui suit.

Problème	Solution
Le projecteur n'est pas allumé.	• Installez solidement le couvercle de la lampe. (Voir page 20.)
L'indicateur POWER s/allume en amber et STATUS en vert.	• Réinitialisez la durée de fonctionnement de la lampe. (Voir page 20.)

Avertissement:

N'utilise pas des solvants inflammables (benzene, diluant, etc.) et aerosols inflammables lors du nettoyage du corps et de l'objectif du projecteur. Des substances inflammables peuvent causer un incendie ou une panne quand la lampe est allumée.

Attention:

Prenez soin d’éteindre la lampe et de débrancher le cordon d'alimentation de la prise murale avant de procéder à tout entretien du projecteur.

Nettoyage du projecteur et des fentes de ventilation

Utilisez un chiffon doux pour nettoyer le projecteur et les grilles de ventilation. Quand les grilles sont sales, essuyez-les avec un chiffon doux imbibé d’un détergent léger dilué, et essuyez-les avec un chiffon sec.

Pour éviter que la surface du projecteur ne se ternisse ou ne se détériore:

• Ne vaporisez pas d'insecticide sur ou dans le projecteur. N'utilisez pas de benzène ou de diluant pour le nettoyer.
• Ne laissez pas de matériels en caoutchouc ou en plastique en contact avec le projecteur.

Nettoyage de l'objet

Utilisez un pinceau standard pour le nettoyage de l'objet ou un morceau de papier pour objectif imprégné d'un liquide de nettoyage pour objectif. La surface de l'objet est fragile. Utilisez uniquement les matériels de nettoyage de l'objet non-abrasifs recommandés. Ne touchez pas l'objet avec vos doigts.

Ce projecteur est équipé de trois indicateurs lumineux, ils indiquent les conditions de fonctionnement du projecteur.

Voici les solutions possibles aux problèmes. Si ces problèmes persistent, éteignez le projecteur et faites appel à votre vendeur.

Condition normale

POWER	STATUS	CONDITION	REMARQUE
○←○- Vert clignotant	○ Inactif	Stand-by
○- Vert continu	○- Vert continu	Le projecteur est en bonne condition.
○- Ambre continu	○- Ambre continu	Le projecteur s'accrête et le moteur du ventilateur refroidi la lampe pour la mise hors tension. Ne débranchez pas le cordon d'alimentation ou n'éteignez pas l'appareil avant que la DEL POWER devienne clignotante. Le moteur du ventilateur s'accrête quand la lampe aura refroidi.

Condition anormale

POWER	STATUS	CONDITION	SOLUTION POSSIBLE
Vert continu	O Vert clignotant	Le projecteur a des problèmes avec son ventilateur, de sorte que le projecteur ne peut pas démarrer.	Contactez votre vendeur.
Ambre continu	Vert continu	La lampe a atteint la fin de sa durée de vie et doit bientôt être rem-placée. La lampe continuaera de fonctionner jusqu'à ce qu'elle grille. Changez la lampe. Si la lampe est éteinte, alors le ballast ne fonctionnera pas correctement. (pendant la mise sous tension)	Remplacez la lampe et réinitialisez la durée de fon-c-tionnement de la lampe.
Vert continu	O Rougle clignotant	La température est trop élevé. La lampe s'éteindra. Le moteur du ventilateur est en train de refroidir la lampe.	Attendez que la lampe se refroidisse, et que le pro-jecteur passe en mode veille.
Ambre continu	O Inactif	L'allumage de la lampe a échoué.	Remplacez la lampe et réinitialisez la durée de fon-c-tionnement de la lampe.
O Rouge clignotant	O Rouge clignotant	La température est trop élevé ou le capteur de température présente une erreur pendant le mode veille.	• Patientez pendant 1 heures jusqu'à ce que la lampe refroidisse, et remettez sous tension. • Si la température est toujours élevé après 1 heures, contactez votre vendeur.

Type	Vidéoprojecteur DLP™
Modèle	XD210U/SD210U
Tension d'alimentation nominale	100 - 240 VCA, 50 - 60 Hz
Courant d'entrée	2,5 A
Technologie d'affichage	0,55-pouce Simple puce Digital Micromirror Device (DMD)XD210U: Pixels 1024 x 768 = 786432 pixelsSD210U: Pixels 800 x 600 = 480000 pixels
Couleurs	16770000 couleurs
Objectif de projection	F 2,5 - 2,7, f = 22,0 - 24,2 mm
Lampe de la source lumineuse	180 W
Taille de l'image	30 - 250 pouces (format d'écran 4:3)
Compatibilité du PC	Résolution:640x480 (Étendue) - 1024x768 (Réelle) - 1280x1024 (Compressée)Synchronisation sur Vert disponible
Compatibilité videoe	NTSC / NTSC 4,43 / PAL (y compris PAL-M, N) / SECAM, PAL-60Vidéo composant (DVD/HDTV) (480i, 576i, 480p, 576p, 1080i, 720p)
Haut-parleur	2W x 1 / 16 ohm
Entrée S-video	Signal de luminance: 1,0 Vp-p 75 Ω (synchro négative.)Signal de chrominance: 0,286 Vp-p 75 Ω (signal burst)
Entrée videoe	1,0 Vp-p 75 Ω (synchro négative.)
Entrée audio	350 mVrms, 10 kΩ ou plus
Entrée RVB analogique	RVB: 0,7 Vp-p 75 Ω (synchro négative.)YPbPr/YCbCr : Y:1,0 Vp-p (synchro négative.)PBPr/CbCR:0,7 Vp-p
Connecteur de contrôle	Terminal série (RS-232C) (Mini-Din)
Dimensions externes	302 x 104,5 x 221 mm (largeur x hauteur x profondeur)
Poids	Approx. 2,6 kg
Longueur du cordon d'alimenta-tion	114 pouces (1,8 m)
Température, humidité(performance garantie)	+41F (+5°C) - +95°F (+35°C), 30 - 90%

• Les spécifications et l'apparence extérieure du projecteur peuvent être modifiées sans avertissement.

Connecteurs

COMPUTER IN

Broche N°.	Spéc.
1	R(ROUGE)/CR
2	V(VERT)/Y
3	B(BLEU)CB
4	NC
5	Masse
6.	Masse
7	Masse
8	Masse
9	DDC5V
10	-
11	-
12	Données DDC
13	HD/CS
14	VD
15	Horloge DDC

Fourni avec l'appareil

Cordon d'alimentation CA

pour les États-Unis

J2552-0063-01

2 Télécommande avec pile

Une est installée sur le corps principal

1 Cable RGB pour PC

pour l'Europe

J2552-0066-01

1 Sécurité manuel/Démarrage rapide

pour le Royaume-Uni

J2552-0065-01

J2552-0072-03

1 CD-ROM 1 Capuchon de l'objet 1 Sacoche 1 Bouton de verrouillage Cap RC

Composant de rechange

(Option / Pas inclus dans la boîte)

Lampe de rechange pour XD210U/SD210U

VLT-XD210LP

Spécifications des signaux RGB dans chaque mode ordinateur du projecteur

Mode du signal	résolution	horizontal fréquence (kHz)	vertical fréquence (Hz)	XD210U (H x V)	SD210U (H x V)
NTSC (60), 480i (60)	-	15,73	59,94	1024 x 768	800 x 600
PAL (50), 576i (50)	-	15,63	50,00	1024 x 768	800 x 600
1080i 60	-	33,75	60,00	1024 x 576	800 x 450
1080i 50	-	28,13	50,00	1024 x 576	800 x 450
480p (60)	-	31,47	59,94	1024 x 768	800 x 600
576p (50)	-	31,25	50,00	1024 x 768	800 x 600
720p 60	-	45,00	60,00	1024 x 576	800 x 450
720p (50)	-	37,50	50,00	1024 x 576	800 x 450
VGA	640 x 400	24,82	56,42	1024 x 640	800 x 500
		37,86	84,13	1024 x 640	800 x 500
		37,86	85,08	1024 x 640	800 x 500
	640 x 480	31,47	59,94	1024 x 768	800 x 600
		37,86	72,81	1024 x 768	800 x 600
		37,50	75,00	1024 x 768	800 x 600
		43,27	85,01	1024 x 768	800 x 600
SVGA	800 x 600	35,16	56,25	1024 x 768	800 x 600
		37,88	60,32	1024 x 768	800 x 600
		48,08	72,19	1024 x 768	800 x 600
		46,88	75,00	1024 x 768	800 x 600
		53,67	85,06	1024 x 768	800 x 600
XGA	1024 x 768	48,36	60,00	1024 x 768	800 x 600
		56,48	70,07	1024 x 768	800 x 600
		60,02	75,03	1024 x 768	800 x 600
		62,94	74,92	1024 x 768	800 x 600
		68,68	85,00	1024 x 768	800 x 600
SXGA	1152 x 864	63,85	70,01	1024 x 768	800 x 600
		67,50	75,00	1024 x 768	800 x 600
	1152 x 900	61,85	66,00	984 x 768	768 x 600
		71,81	76,84	984 x 768	768 x 600
	1280 x 960	60,00	60,00	1024 x 768	800 x 600
	1280 x 1024	63,98	60,02	960 x 768	750 x 600
MAC	640 x 480	35,00	66,67	1024 x 768	800 x 600
	832 x 624	49,72	74,55	1024 x 768	800 x 600
	1024 x 768	60,24	75,02	1016 x 768	800 x 600

Important:

• Certains ordinateurs ne sont pas compatibles avec le projecteur. La résolution maximale du projecteur est de 1024 x 768 pixels. Il peut ne pas afficher correctement des images d'une résolution supérieure à 1024 x 768 (ou 800 x 600).
• Les images avec signal SYNC sur V (Vert) peuvent être instables.
• Les images avec signal SYNC sur V (Vert) peuvent être teintées de vert. Si la résolution et la fréquence de votre ordinateur ne sont pas indiquées dans le tableau, trouvez la résolution et la fréquence compatibles en changeant la résolution de votre ordinateur. Lors de la connexion d'un décodeur HDTV ayant des terminaux de sortie RGB, paramétrez le Type de signal sur RGB dans le menu Réglages.
• Les signaux vidéo avec 4 lignes (R, G, B, CS) et 5 lignes (R, G, B, H, V) ne sont pas supportés.
• Les résolutions de 640 × 480 (72 Hz) et 640 × 480 (75 Hz) ne prennent pas en charge les images avec SYNC sur V (Vert) et la synchro compositite.

Phone : [phone]

Fax : [phone]

MEU-SP (Mitsubishi Electric Europe B. V. Spanish Branch) http://www.mitsubishielectric.es/

Ctra. de Rubi, 76-80, 08173 Sant Cugat del Vallès,

Barcelona, Spain

Sales Inquiries
