MH2850U - Projecteur de données MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Projecteur multimédia
Résolution	1920 x 1080 pixels (Full HD)
Luminosité	2800 lumens
Contraste	10000:1
Technologie d'affichage	DLP (Digital Light Processing)
Connectivité	HDMI, VGA, USB, Audio Out
Dimensions approximatives	31 x 23 x 10 cm
Poids	2.5 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Durée de vie de la lampe	Environ 5000 heures (mode normal)
Fonctions principales	Projection d'images, vidéos, présentations, compatible avec divers appareils
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres
Normes de sécurité	CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - MH2850U MITSUBISHI

Comment configurer le MITSUBISHI MH2850U pour la première fois ?

Pour configurer le MITSUBISHI MH2850U pour la première fois, suivez ces étapes : Branchez l'appareil, allumez-le, puis suivez les instructions à l'écran pour sélectionner la langue et régler les paramètres de base.

Que faire si le MITSUBISHI MH2850U ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment résoudre les problèmes de connexion Wi-Fi avec le MITSUBISHI MH2850U ?

Vérifiez si le Wi-Fi est activé sur l'appareil. Assurez-vous que vous êtes à portée du routeur et que le mot de passe est correct. Redémarrez le routeur si nécessaire.

Le MITSUBISHI MH2850U émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème. Vérifiez si l'appareil est sur une surface plane et stable. Si le bruit persiste, contactez le service après-vente.

Comment mettre à jour le firmware du MITSUBISHI MH2850U ?

Pour mettre à jour le firmware, accédez au menu des paramètres, sélectionnez 'Mise à jour', puis suivez les instructions à l'écran pour télécharger et installer la dernière version.

Pourquoi l'image est-elle floue sur le MITSUBISHI MH2850U ?

Vérifiez le réglage de la netteté et assurez-vous que l'objectif est propre. Si le problème persiste, essayez de régler la distance de projection.

Comment réinitialiser le MITSUBISHI MH2850U aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialisation' et confirmez que vous souhaitez restaurer les paramètres d'usine.

Le MITSUBISHI MH2850U ne lit pas certains fichiers vidéo, que faire ?

Vérifiez si le format du fichier est compatible avec le MITSUBISHI MH2850U. Consultez le manuel pour la liste des formats pris en charge.

Comment nettoyer correctement le MITSUBISHI MH2850U ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Ne jamais utiliser de produits chimiques agressifs. Pour l'objectif, utilisez un chiffon en microfibre.

MODE D'EMPLOI MH2850U MITSUBISHI

Ce manuel utiliseur contient des informations importantes.

Lisez-le attentivement avant d'utiliser votre projeteur.

ATTENTION

RISQUE D'ÉLECTROCUTION NE PAS OUVIR

ATTENTION: POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'OUVREZ PAS LE CAPOT (NI LA FACE ARRÊIRE) DE L'APPAREIL
CET APPAREIL NE CONTIENT AUCUN COMPOSANT RÉPARABLE PAR L'UTILISATEUR
CONFIEZ SON ENTRETIEN ET SON DÉPANNAGE EXCLUSIVEMENT À UN TECHNICIEN QUALIFIÉ.

Le symbole de l'éclair dans un triangle équilatéral est destiné à prévenir l'utilisateur de l'existence d'une "tension dangereuse" non isolée à l'intérieur du chassis et suffisamment élevé pour représenter un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral est destiné à prévenir l'utilisateur de l'existence d'instructions importantes relatives au fonctionnement et à la maintenance (entretien) dans la documentation d'accompagnement de l'appareil.

AVERTISSEMENT:

AFIN D'ÉVITER TOUT RISQUE D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

ATTENTION:

AFIN D'ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'UTILISEZ PAS CETTE FICHE (POLARISÉE) AVEC UN PROLONGATEUR, UNE EMBASE OU UNE PRISE ÉLECTRIQUE S'IL N'EST PAS POSSIBLE D'EN FICHER TOTALEMENT LES LAMELLES.

REMARQUE:

ÉTANT DONNÉ QUE CE PROJECTEUR EST UN ÉQUIPEMENT ENFICHABLE, LA PRISE ÉLECTRIQUEUTILISÉE DOIT SE TROUVER À PROXIMATE ET ÉTRÉ FACILÉMENT ACCESSIBLE.

AVERTISSEMENT

Utilisez le cordon d'alimentation livre avec l'appareil

L'utilisation d'un autre cordon d'alimentation risque de provoquer des interférences avec les postes de radio et les téléviseurs.

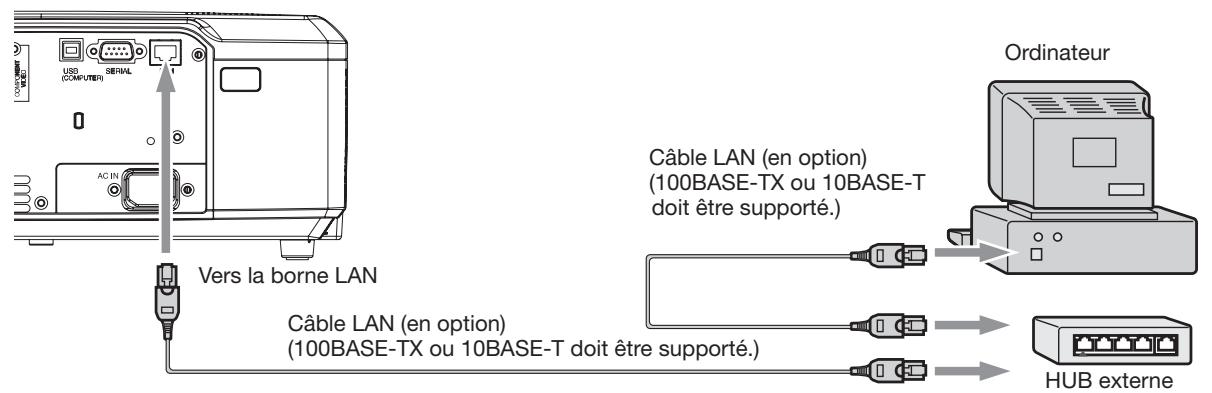

Utilisez le cable RVB joint ainsi que le cable RS-232C et le cable LAN blindoé avec cet équipement afin de garder les interférences dans la limite d'un apparéil FCC de classe B.

Cet équipement doit être raccordé à la masse.

NE REGARDEZ PAS DIRECTEMENT DANS L'OBJECTIF LORSQUE LE PROJECTEUR EST SOUS TENSION.

ATTENTION

Cet apparéil ne doit pas être utilisé dans une salle informatique conformément à la Norme relative à la protection des ordinateurs et des équipements informatiques, ANSI/NFPA 75.

Utilisation du projecteur en Europe:

Déclaration de CONFORMITE

Ce projeteur est conforme aux exigences de la Directive européenne 2004/108/CE "Directive CE" et à la Directive 2006/95/CE "Directive Basse tension".

Le niveau de susceptibilité electromagnétique a été choisi afin d'assurer le bon fonctionnement en zones résidentielles, dans des locaux commerciaux et de petite industriie et en petites entreprises, tant à l'intérieur qu'à l'extérieur des batiments. Tous les lieux d'utilisation sont caractérisés par leur raccordement au réseau public de distribution électriqueasse tension.

AVERTISSEMENT

Utilisez le cable RVB joint ainsi que le cable RS-232C et le cable LAN blindoé avec cet équipement afin de garder les interférences dans la limite d'un apparéil EN55022 de classe B.

Respectez tous les AVERTISSEMENT.

Informations importantes relatives à la sécurité 4

Préparation du projecteur 6

Utilisation de la télécommande 9

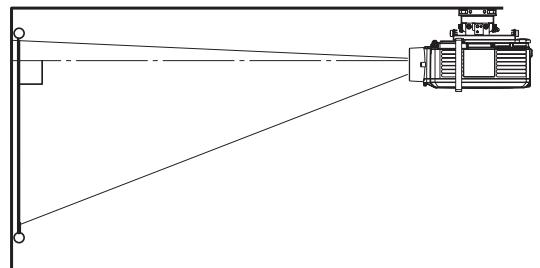

Installation du projecteur 10

Projection d'images informatiques 13

Projection d'images video 17

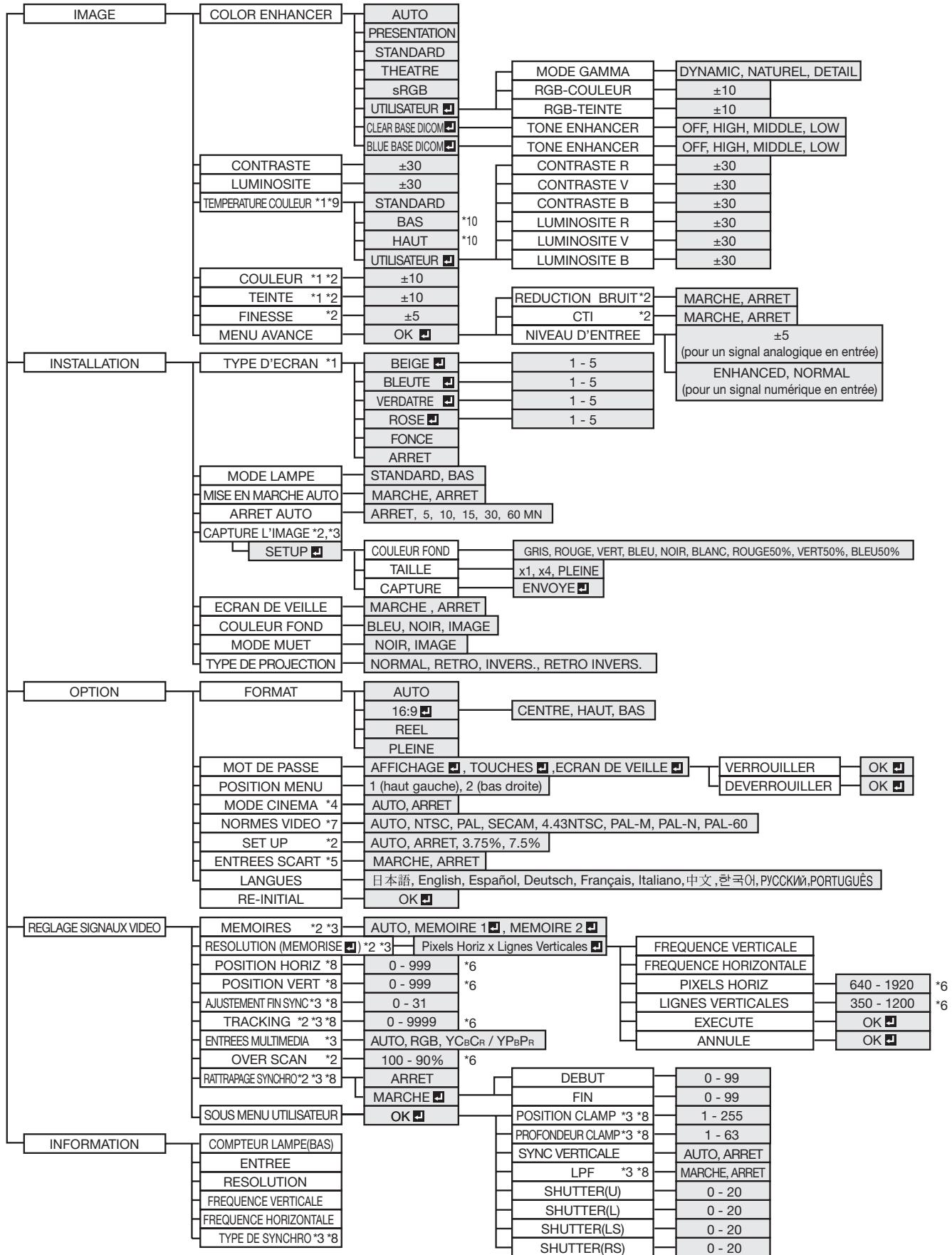

Utilisation des menus 22

Réglage des images projetées 28

Fonctions avancées 32

Voyants 37

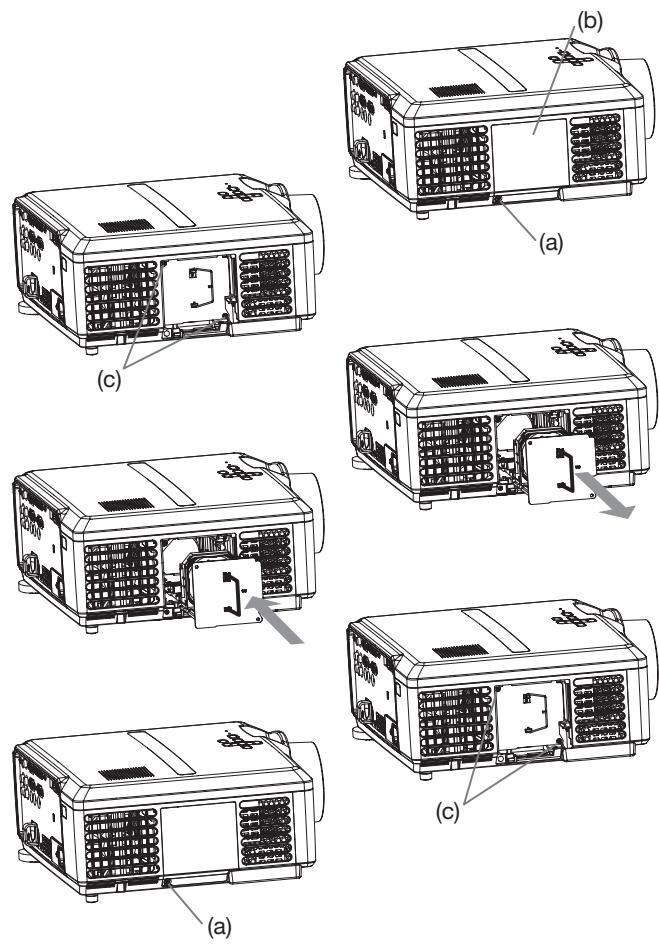

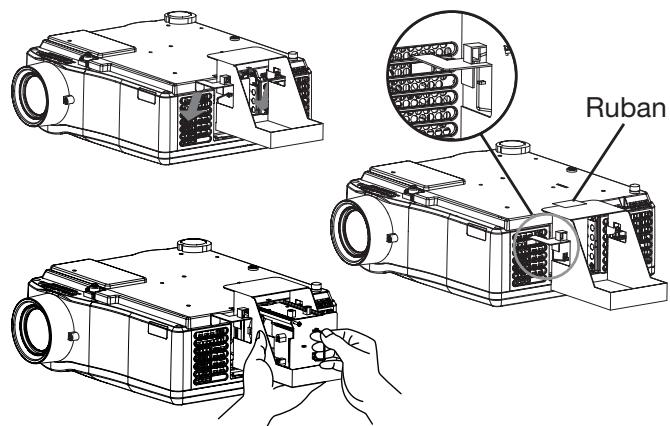

Remplacement de la lampe 38

Entretien 40

Dépannage 41

Spcifications 44

Viete produit Mitsubishi Electric est conu et fabriqué avec des matériels et des composants de qualite superieure qui peuvent etre recyclés et/ou réutilisés.

Ce symbole signifie que les équipements electriques et electroniques, les batteries et les accumulateurs, à la fin de leur durée de service, doivent être éliminés séparément des ordures menagères.

Si un symbole chimique est imprimé sous le symbole illustré ci-dessus, il signifie que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usages.

Nous vous prions donc de confier cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Les machines ou apparils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre apparéil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre apparéil ou machine usage avec vos ordures menagères.

Déclarations de marques

• La marque de fabrique de PJLink est la marque de fabrique utilisée pour l'enregistrement ou la marque de fabrique déposée au Japon, aux États-Unis et dans d'autres pays et régions.
• Les autres noms de marques ou de produits sont des marques ou des marques déposées de leurs propriétaires respectifs.

Nous vous recommendons de dire toutes les instructions concernant votre projecteur et de les conserver afin de pouvoir les consulter ultérieurement. Respectez tous les avertissements et instructions figurant sur le projeteur.

1. Lecture des instructions Lisez toutes les instructions relatives à la sécurité et au fonctionnement avant d'utiliser cet apparéil.
2. Conservation des instructions
   Conservez les instructions relatives à la sécurité et au fonctionnement afin de pouvoir les consulter ultérieurement.
3. Avertissements Respectez scrupuleusement tous les avertissements figurant sur l'appareil et dans les instructions d'utilisation.
4. Instructions Respectez toutes les instructions d'utilisation.
5. Nettoyage
   Avant de nettoyer le projecteur, débranchez-le de la prise murale. N'utilisez pas de produits de nettoyage en aérosol: utilisez un chiffon doux et humide.
6. Accessoires et équipements
   N'ajoutez jamais d'accessoires et/ou déquipements sans obtenir préalablement l'accord du fabricant car il existe un risque d'incendie, délectrocution ou de blessures physiques.
7. Eau et humidité N'utilisez pas le projecteur à proximé de l'eau et ne le mettez jamais en contact avec de l'eau.
8. Accessoires
   N'installez pas le projecteur sur un chariot, un pied, un trépied, un support ou une table instable. Utilisez exclusivement les chariots, pieds, trépieds, supports ou tables recommandés par le fabricant ou fournis avec le projecteur. Le montage de l'appareil doit se faire conformément aux instructions du fabricant et à l'aide d'un accessoire de montage recommandé par celui-ci.

Lorsque l'appareil est installé sur un chariot, déplacez-le avec précaution. Les arrêts brutaux, les efforts excessifs et les surfaces inégales risquent de provoquer le renversement du chariot.

1. Ventilation
   Le chassin comporte des fentes et des orifices de ventilation destinés à assurer la fiabilité de fonctionnement du projecteur et à éviter toute surchauffe. Évitez d'obstruer ces orifices ou de permettre leur obstruction en plaçant le projecteur sur un lit, un canapé, une couverture ou une étagère. Vérifiez la bonne ventilation et le respect des instructions du fabricant.

2. Sources d'alimentation
   Ce projeteur doit uniquement être utilisé avec la source d'alimentation indiquée sur l'étiquette d'identification. Si vous avez un doute quant au type d'alimentation, consultez votre revendeur local ou votre compagnie d'électricité.

3. Protection du cordon d'alimentation Les cordons d'alimentation doivent être disposés de manière à ne pas être piétinés ni aplatis par des objets placés sur ou contre eux. Vérifiez tout particulièrement les fiches, les embases et les points de sortie de l'appareil. Ne placez pas le cordon d'alimentation sous un tapis.
4. Surcharge
   Évitez de surcharger les prises murales et les prolongateurs car il existe un risque d'incendie ou d'électrocution.
5. Objects et liquides N'introduisez jamais de corps étrangers dans les orifices du projecteur car ils pouraient entraire en contact avec des points de tension dangereux ou provoquer des courts-circuits pouvant entraîner un risque d'incendie ou d'électrocution. Ne renversez jamais de liquide sur le projecteur.
6. Dépannage
   Ne tentez pas de dépanner le projecteur vous-même. Le dépannage doit être effectué par un technicien qualifié.
7. Problèmes nécessitant un dépannage Débranchez le projecteur de la prise murale et contactez un réparateur qualifié si:

(a) le cordon d'alimentation ou la fiche est déterioré.
(b) du liquide a ete renversé ou des objets sont tombés dans le projecteur.
(c) le projecteur ne fonctionne pas normalement alors que vous avez respecté les instructions d'utilisation. Réglez uniquement les commandes décrites dans les instructions d'utilisation. Ne tentez pas de régler les autres commandes: vous risquieriez d'endommager le projecteur. Pour le remettre en état de marche, vous devrez alors impérativement faire appel à un technicien qualifié.
(d) le projecteur a ete exposé à la pluie ou à l'eau.
(e) le projecteur est tombé ou le chassin a été déterioré.
(f) les performances du projecteur sont nettement diminuées: cela indique la nécessité d'une intervention.

1. Pièces de rechange Si des éléments doivent être remplacés, vérifie que le technicien utilise les pieces de rechange spécifiées par le fabricant ou des pieces dont les caractéristiques sont identiques à celles des pieces d'origine. Toute substitution non autorisée est susceptible de provoquer un incendie, une électrocution ou d'autres types de risques.
2. Contrôle de sécurité À la suite d'une réparation ou d'une maintenance, demandez au technicien d'effectuer les contrôles perpetualant de s'assurer que le projecteur fonctionne en toute sécurité.

AVERTISSEMENT:

S'il se produit quelque que chose d'anormal avec le projecteur, débranchez-le immédiatement.

Si de la fumée, des bruits ou des odeurs étranges proviennent du projecteur, ne l'utilise pas. Cela pourrait provoquer un incendie ou un choc électrique. Dans ce cas, débranchez-le immédiatement et contactez votre revendeur.

Ne démontez jamais le boitier.

Ce projecteur renferme des circuits haute tension. Un contact accidentel peut provoquer un choc électrique. Ne tentez pas de réparer ou d'intervenir sur ce produit vous-même, sauf dans la mesure prescrite dans le manuel utilisateur. Si vous souhaitez réparer, régler ou inspector le projecteur, contactez votre revendeur.

Ne modifiez pas le projecteur.

Cela pourrait provoquer un incendie ou un choc électrique.

Ne continue pas à utiliser le projecteur endommagé.

Si le projecteur est tombé et que son boîtier est endommagé, débranchez le projecteur et contactez votre revendeur pour qu'il l'examine. Si vous continuez à utiliser le projecteur endommagé, vous risquè de provoquer un incendie.

Ne mettez pas l'objectif du projecteur à la lumière du soleil.

Cela pourrait provoquer un incendie.

Utilisez la tension correcte.

Si vous utilisez une tension incorrecte, vous risquez de provoquer un incendie.

Ne placez pas le projecteur sur une surface irreguliere.

Placez le projecteur uniquement sur une surface plane et stable. Veuillez ne pas placer l'équipement sur des surfaces instables.

Ne regardez pas dans l'objectif lorsque le projecteur fonctionne.

Vous pourriez vous blesser les yeux. Ne laissez jamais des enfants regarder dans l'objet lorsque le projecteur fonctionne.

Ne débranchez pas l'appareil pendant qu'il fonctionne.

Vous risqueriez de griller la lampe ou de provoquer un incendie, un chocolélectrique ou d'autres problèmes. Attendez que le ventilateur s'arrête avant de débrancher l'appareil.

Ne touchez pas les grilles de sortie de l'air et la grille de ventilation de l'appareil.

Ne touche pas ces éléments et ne posez pas d'autre apparéil à proximité, car ils deviennent brûlants lorsque le projecteur fonctionne. La grille de sortie de l'air et la grille de ventilation peuvent provoquer des blessures ou endommager les autres apparéils. De même, ne posez

pas le projecteur sur un bureau qui ne résisterait pas bien à la chaleur.

Ne regardez pas dans la grille de sortie d'air lorsque le projecteur fonctionne.

La chaleur, la poussière, etc. qui en sortent risquent de vous faire mal aux yeux.

Ne pas obstruer l'arrivée d'air ni les grilles d'échéppement.

Si ces sections sont obstruées, l'intérieur du projecteur risque de chauffer, ce qui entraînerait une dépréciation de la qualité du projecteur et un feu.

N'utilisez pas de solvents inflammables (benzène, diluant etc.) et d'aerosols inflammbles après du projecteur.

Les substances inflammables risquent de s'enflammer et de causeur un incendie ou une panne car la température du projeteur augmente fortement lorsque la lampe est allumée.

N'utilise pas le projecteur lorsque de la condensation est dessus.

Cela pourrait provoquer une panne ou autre dysfonctionnement.

Emplacement d'installation

Par mesure de sécurité, ne placez le projecteur à aucun emplacement soumis à des températures et à une humidité élevées. Lors du fonctionnement, respectez la température, l'humidité et l'altitude indiquées ci-dessous.

• Température de fonctionnement: entre +5^ (+41^) et +35^ (+95^)
• Humidité de fonctionnement: entre 30 % et 90 %
• Ne placez jamais un apparéil qui produit de la chaleur sous le projecteur, sous peine de provoquer une surchauffe.
• N'installez pas le projecteur sur une surface instable ou soumise à des vibrations.
• N'installez pas le projecteur pres d'un apparéil produitant un fort champ magnétique. Evitez également d'installer le projecteur à proximité d'un cable transmettant une forte intensité de courant.
• Placez le projecteur sur une surface résistante et dépourvue de vibrations. Autrement, il pourrait tomber et provoquer des blessures ou des dommages graves.
• Ne mettez pas le projecteurABOUT. Il pourrait tomber et provoquer des blessures ou des dommages graves.
• Une inclinaison du projecteur supérieure à ± 10^ (droite et gauche) ou à ± 15^ (avant et arrrière) peut provoquer des problèmes ou l'explosion de la lampe.
• Ne placez pas le projecteur à proximé d'une installation de conditionnement d'air, d'un chauffage ou d'un humidificateur afin d'éviter que les grilles d'entrée et de sortie de l'air ne soient exposées à de l'air chaud.

Déclaration de CONFORMITE FCC

Ce matériel a eté testé et s'est avéré conforme aux limites pour les apparèils numériques de Classe B, conformément à la Partie 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel génére, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produit pas sur certains types d'installations. Si ce matériel cause des interférences nuisibles à la réception radio ou télé, cela pouvant être déterminé en éteignant et en allumant le matériel, il est conseilé à l'utilisateur d'essayer de corriger ces interférences en prénant une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception.
• Augmentez l'écart entre le matériel et le récepteur.
• Connectez le matériel sur une prise de courant placée sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez votre revendeur ou un technician Radio/TV experimenté afin de leur demander conseil.

Les changements ou modifications non-approuvés expressément par Mitsubishi peuvent annuler le droit de l'utilisateur à faire fonctionner ce matériel.

DECLARATION DE CONFORMITE D'INDUSTRY CANADA

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Vérification des accessoires

Les accessoires suivants sont fournis avec le projecteur. Vérifiez que tous les accessoires figurent dans l'emballage.

Cables

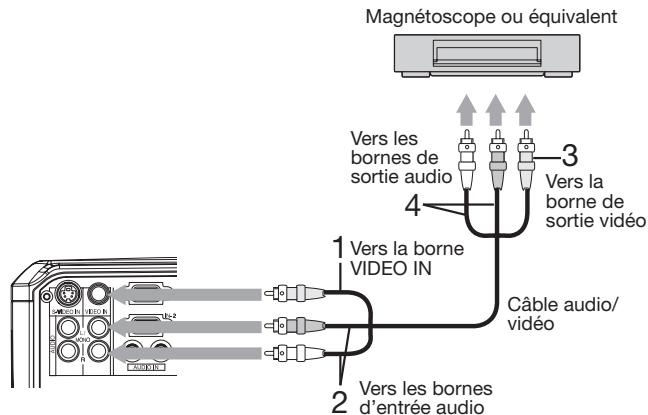

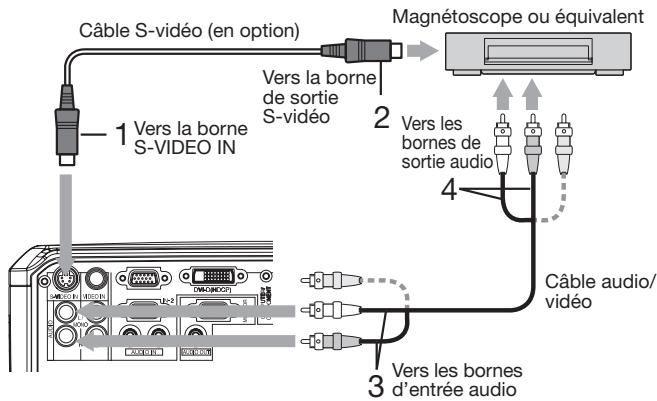

Câble Audio/Video (246C381-10)

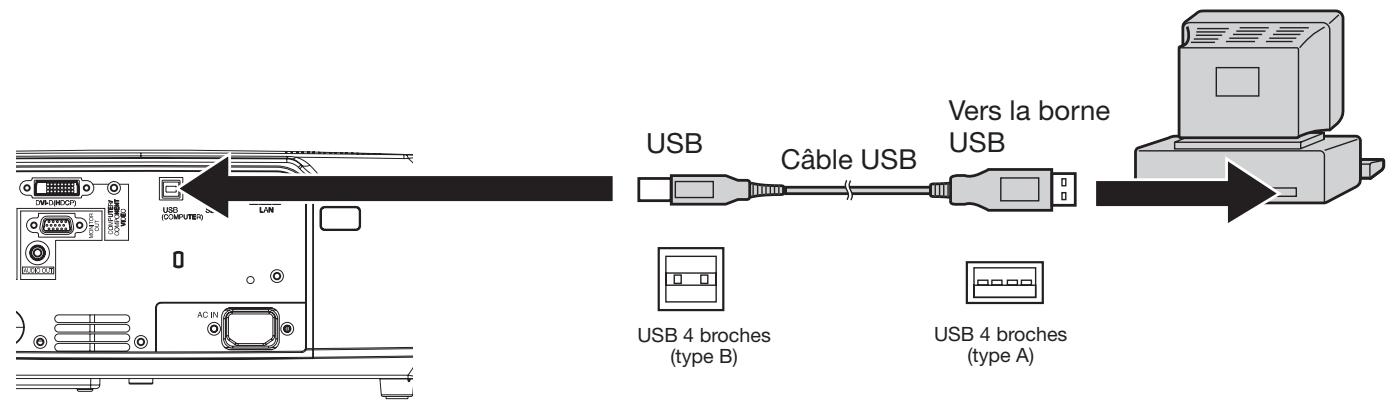

Cable USB (246C509-10)

Câble RVB pour PC (246C521-10)

D-SUB 9 broches

D-SUB 9 broches
Câble RS-232C (246C548-10)

Utilisé pour contrôler le projecteur par ordinateur.

■Éléments d'alimentation
Cordon d'alimentation (deux) (246C483-10, 246C383-20)

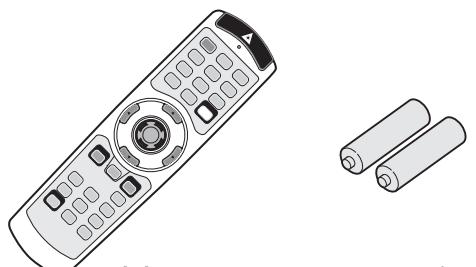

Éléments de la télécommande

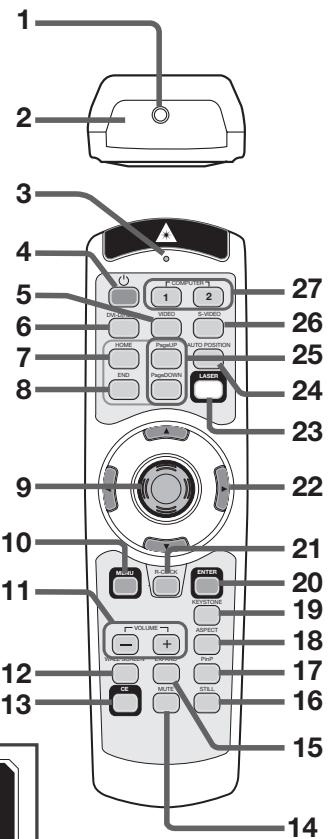

Télécommande (290P136-10)
Pile R6 (AA) (deux)

Autres

• Cache d'objectif (fixé au projecteur)
• Plateau de remplacement de lampe (857C106-10)
  CD-ROM (919C167-30)
• Manuel de suture/Démarrage
  rapide (871D534-30)

Important:

• Les cordons d'alimentation fournis doivent être utilisés exclusivement avec ce produit. Ne les utilisez jamais avec d'autres produits.

1

3

2

Installation des piles dans la télécommande

1. Ouvrez le couvercle arrête de la télécommande.

2. Vérifiez la polarité (+), (-) des piles et insérez-les en positionnant le côté (-) en premier.

3. Si vous positionnez le (:oté (+) en premier, vous risquez d'être géné par le ressort lors de l'insertion du (:oté (-)). Si vous forcez l'insertion de la pile, vous risquez de déchirer l'étiquette extérieure et de provoquer ensuite un court-circuit et un échauffement.

4. Refermez le couvercle arriere.

Important:

Utilisez deux piles AA (R6).
- Si la télécommande ne fonctionne plus correctement, remplacez les deux piles.

Retrait des piles de la télécommande

Ouvrez le couvercle arrêté de la télécommande et retirez les piles.

Attention:

• L'utilisation d'une batterie d'un type incorrect peut entrainer une explosion.
  Utilisez uniquement des piles au carbone-zinc ou alcalines-bioxyde de manganese.
• Rebutez les piles usagées selon la réglementation locale en vigueur.
• Une utilisation incorrecte des batteries peut entrainer une explosion. Vous ne devez pas recharger, démonter ou jitterer les batteries dans le feu.
  Veillez à manipuler les batteries conformément aux instructions.
• Installez la batterie en orientant correctement son cote positif (+) et négatif (-), comme indiqué sur la télécommande.
• Tenez les batteries hors de portée des enfants et des animaux domestiques.
• Si vous n'utilise pas la télécommande pendant un certain temps, retirez la batterie.
• N'associez pas une nouvelle batterie avec une batterie plus ancienne.
  Si la solution que contiennent les batteries entre en contact avec votre peu ou vos vêtements, rincez-les avec de l'eau. Si la solution entre en contact avec vos yeux, rincez-les avec de l'eau et consultez un medecin.

Présentation

Zone de contrôle

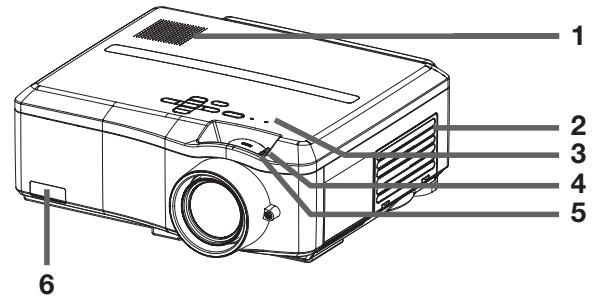

1 Haut-parleur
2Grille d'entree d'air/Capot du filtrer
3 Zone de contrôle
4 Bague de zoom
5 Bague de mise au point
6 Capteur de la télécommande (Avant)

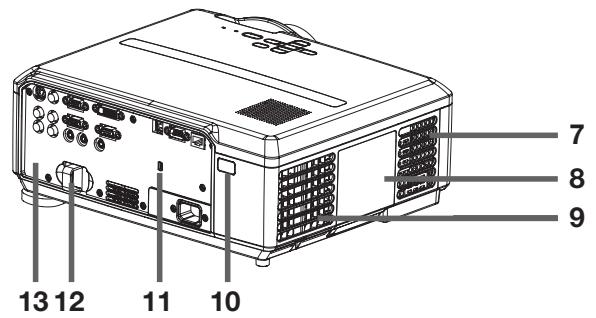

7 Grille de sortie d'air
8 Couvercle de la lampe
9 Grille de sortie d'air
10 Capteur de la télécommande (Arrière)
11 Connecteur standard de verrouillage Kensington
12 Barre de suture (SECURITY ANCHOR)

• Attachez une chaine, etc., à cette barre de sutureté afin de stabiliser le projecteur.

13 Panneau de branchement

Attention:

Ne remplacez pas la lampe immédiatement après avoir utilisé le projecteur: celle-ci est extrémement chaude et vous risqueriez de vous brûler grièvement.

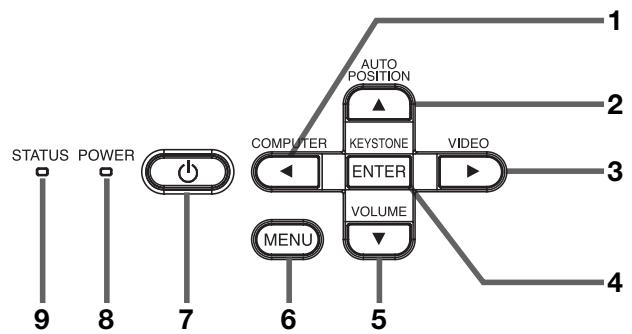

1 Bouton COMPUTER/
2 Bouton AUTO POSITION/▲
3 BoutonVIDEO/
4 Bouton KEYSTONE/ENTER
5 VOLUME/▼ button
6 Bouton MENU
7 Bouton POWER
8 Voyant POWER
9 Voyant STATUS

Important:

• Pendant l'affichage du menu ou de l'écran pour la clé de vous ou l'entrée du mot de passer, ou qu'une saisie d'image est en cours, les boutons COMPUTER, VIDEO, AUTO POSITION et VOLUME fonctionnent respectivement comme les boutons , , et .
  Lorsque le menu est affiché à l'écran, la bouton KEYSTONE fonctionne comme la bouton ENTER.

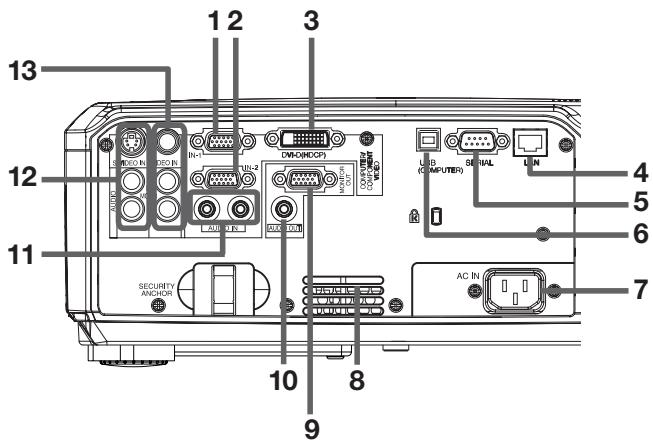

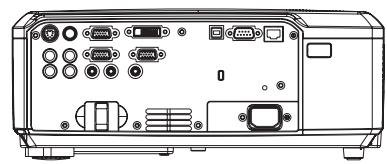

Panneau de branchement

1 Borne COMPUTER/COMPONENT VIDEO IN-1 (Mini D-SUB 15 broches)
2 Borne COMPUTER/COMPONENT VIDEO IN-2 (Mini D-SUB 15 broches)
3 Borne COMPUTER/COMPONENT VIDEO DVI-D IN (HDCP) (DVI-D 24 broches)
4 Borne LAN
5 Borne SERIAL (Série) (D-SUB 9 broches)
6 Borne USB (COMPUTER)
7 Borne d'alimentation
8 Grille d'entrée d'air
9 Borne MONITOR OUT (Mini D-SUB 15 broches)
10 Borne AUDIO OUT (Miniprise)
11 Bornes AUDIO IN-1 et AUDIO IN-2 (Mini prise)

• La borne AUDIO IN-1 est utilisé à la fois pour les entrées COMPUTER1 et DVI.

12 Borne S-VIDEO IN et bornes d'entrée audio

13 Borne VIDEO IN et bornes d'entrée audio

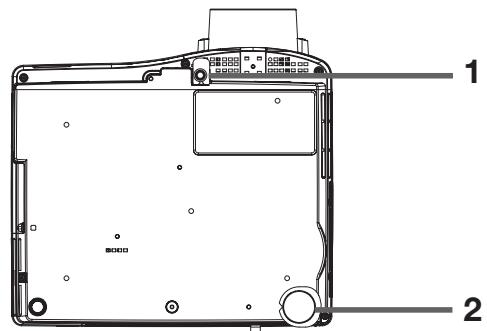

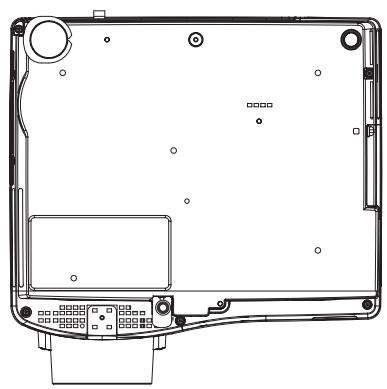

Vue de dessous

Télécommande

Un seul des 2 types d'étiquette existants sera placé au dos de la télécommande.

1 Pied de réglage (pour la position verticale)
2 Pied de réglage (pour la position horizontale)

1 Ouverture pour le laser

2 Fenêtre de transmission

3Voyant

4 Bouton POWER

5 BoutonVIDEO

6 Bouton DVI-D(HDCP)

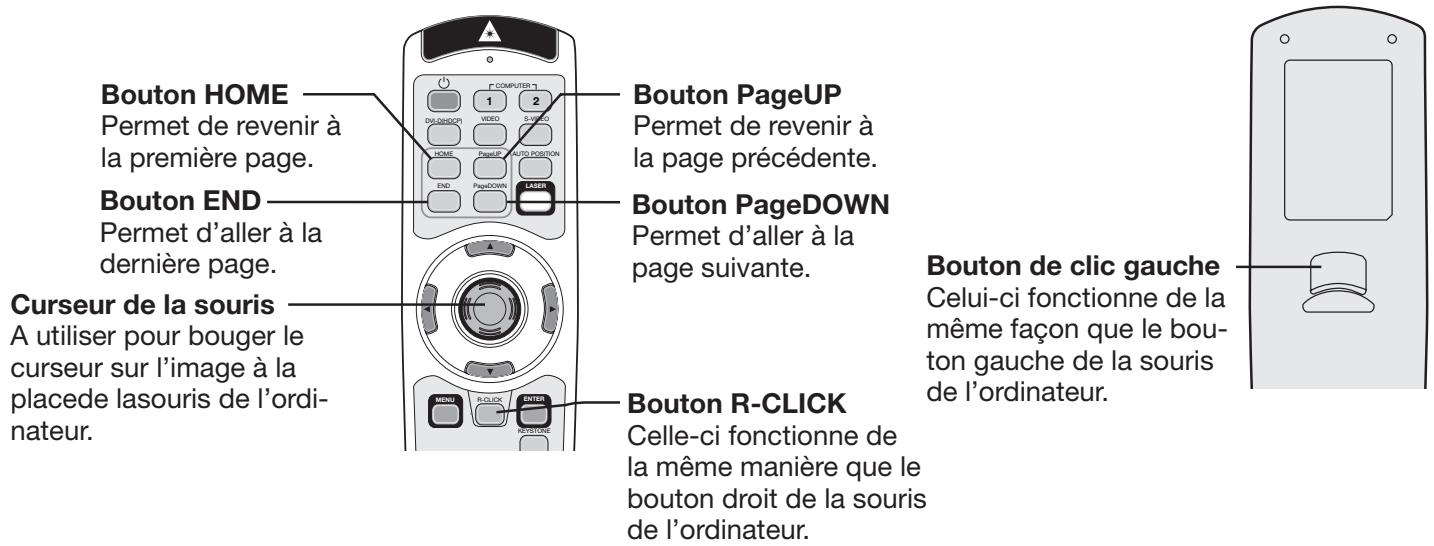

7 Bouton HOME

8 Bouton END

9 Curseur de la souris

10 Bouton MENU

11 Boutons + , - (VOLUME)

12 Bouton WALL SCREEN

17 Bouton d'image dans l'image (P in P)

18 Bouton ASPECT

19 Bouton KESTONE

20 Bouton ENTER

21 Bouton R-CLICK

22 Boutons de direction

23 Bouton LASER

24 Bouton AUTO POSITION

25 Boutons PageUP et PageDOWN

26 Bouton S-VIDEO

27 Boutons COMPUTER 1, 2

28 Bouton de clic gauche

• Les boutons + et - sont utilisées pour le réglage de la distorsion trapezoidale et le mode ZOOM IMAGE est utilisé en plus de la commande de volume.
• Les touches de direction permettent de procéder à l'ajustement trapézoidal et aux réglages détaillés (touches et uniquement).
• Lorsque la bouton LASER est enforcée, un faisceau laser est émis. Meme si la bouton LASER est maintainue enforcée, le faisceau est émis pendant une minute seulement. Afin de prolonger l'émission, appuyer à nouveau sur la bouton LASER.
• Il est possible de désactiver la bouton LASER afin d'éviter les radiations laser dues à la mauvaise'utilisation de cette bouton.

Comment désactiver la bouton LASER

Tout en maintainant la bouton LASER enforcée, ap-puyer sur la bouton trois fois.

Comment updater la bouton LASER

Tout en maintainant la bouton LASER enfoncée, appuyer sur la bouton ▲ trois fois.

• Lors du remplacement des piles, la touche LASER est activée.

A propos du rayon laser

Cette télécommande fait partie de l'équipment laser de classe 2 puissance de sortie maximum 1 mW diode laser 620-640 nm.

Déviation du laser: à une distance de 6 m environ 10,0 mm x 10,0 mm (±6,0 mm).

Attention:

• En appuyant sur la bouton LASER, la télécommande fournie émet un faisceau laser. Ne regardez pas directement dans la source du faisceau. Ne pointez pas le faisceau vers une autre personne. Regarder le faisceau laser peut causer une perte de la vue.
  L'utilisation de commandes, de réglages ou de procédures, autres que celles spécifiées ici, pourrait cause une exposition nocive aux radiations.
• Cette télécommande ne peut pas'être réparée.

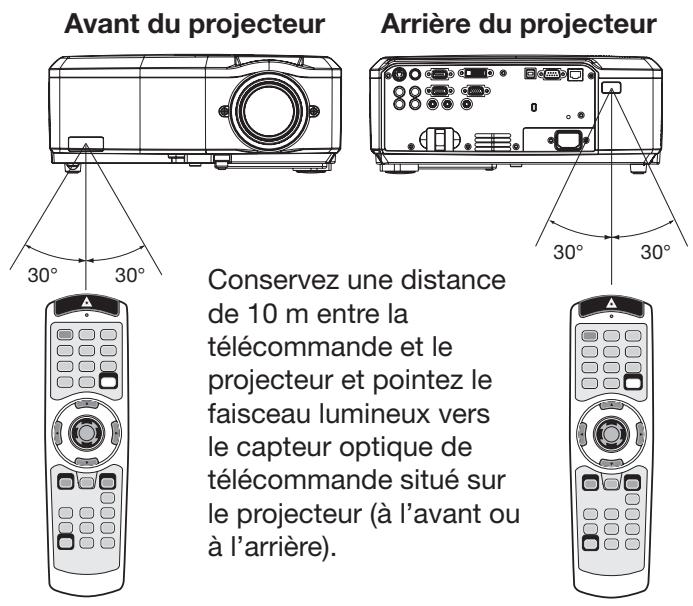

Distance de fonctionnement de la télécommande

• N'exposez pas le capteur optique de la télécommande à la lumière solaire directe ou aux éclairages fluorescents.
• Tenez éloigné le capteur de la télécommande d'au moins 2 m des lampes fluorescentes. Sinon, la télécommande pourrait ne pas fonctionner normalement.
• Si un éclairage fluorescent commandé par interrupteur se trouve à proximité de la télécommande, le fonctionnement de cette-ci peut devenir instable.
• Lorsque vous utilisez la télécommande trop pres du capteur, les commandes peuvent ne pas etre transmises correctement.

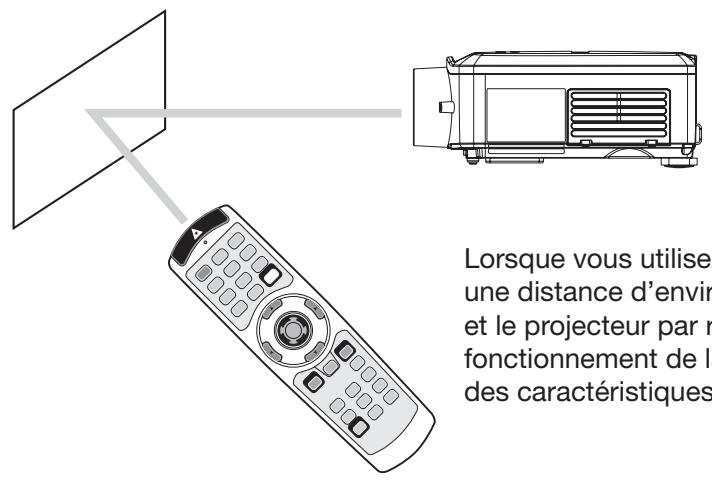

Lorsque vous utilisez la télécommande, conservez une distance d'environ 5 m entre la télécommande et le projecteur par rapport à l'écran. La distance de fonctionnement de la télécommande dépend toute fois des caractéristiques de l'écran.

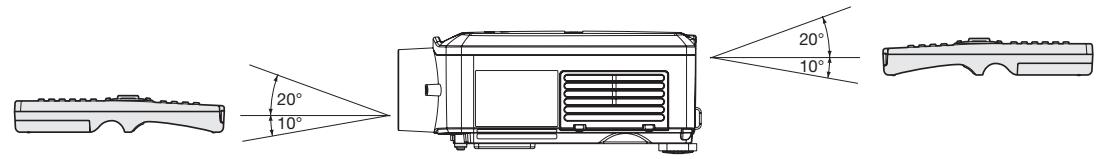

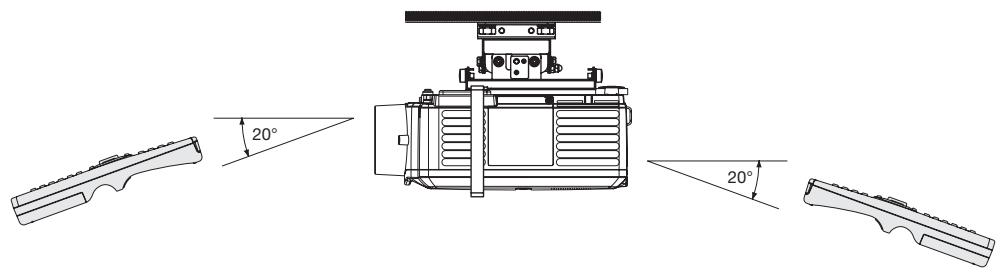

Angle de réception

Sens vertical

Sens vertical (avec montage au plafond)

Installation de l'écran

Installez l'écran perpendicular au projecteur. Si ce n'est pas possible, réglez l'angle de projection du projecteur. (Voir ci-après.)

• Installez l'écran et le projecteur de manière à ce que l'objectif du projecteur se trouve à la même hauteur que le centre de l'écran, et à l'horizontal.
• N'installez pas l'écran dans un endroit directement exposé aux rayons solaires ou à un éclairage direct. La réflexion directe de la lumière sur l'écran rend les images projétées blanchâtres et difficilles à visionner.

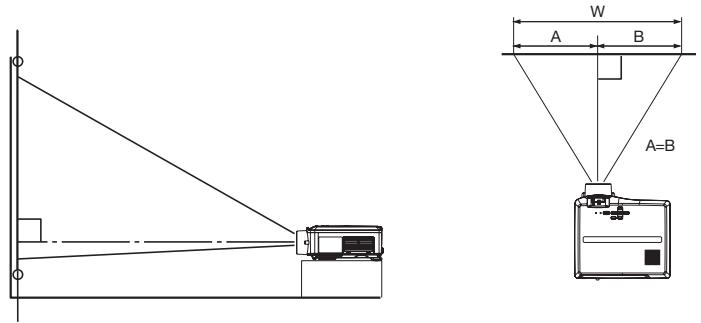

Installation de base

Determine the distance between l'ecran and the projecteur en fonction de la dimension des images à projeter. (Voir page 12.)

• Selon les conditions d'installation, l'air chaud évacué par les orifices de ventilation risque de refluer dans l'orifice d'entrée d'air; dans ce cas, le projecteur affichera "TEMPERATURE!!" et s'arrête de fonctionner.

Correction des images inclinées ou déformées

Ce projecteur est muni des deux pieds de réglage de l'angle de projection sur la platine inférieure. Réglez l'angle de projection en fonction de la position du projecteur.

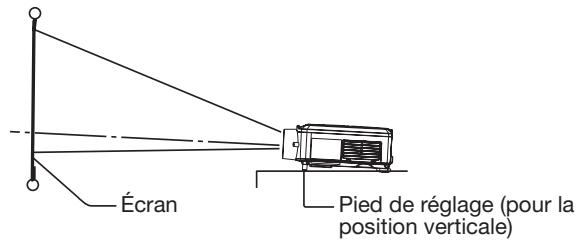

Réglage de la position verticale du projecteur

Pour obtenir une meilleure qualité de projection, projetez vos images sur un écran plat installé à 90 degrés par rapport au sol. Si nécessaire, inclinez le projecteur à l'aide du pied de réglage (pour la position verticale) situé sous le projecteur.

1. Relevez le projecteur à l'angle approprié.
2. Tournez le pied de réglage (pour la position verticale) pour obtenir un réglage parfait.

Après avoir utilisé le projecteur:

1. Remettez le pied de réglage (pour la position verticale) dans le projecteur.

Réglage de la position horizontale du projecteur

Réglez la position horizontale du projecteur à l'aide du pied de réglage (pour la position horizontale) situé sous le projecteur.

Important:

• Ne transportez pas le projecteur avec les pieds de réglage sortis, faute de quoi les pieds risquent d'être endommages.

Si les images projétées sont déformées en forme trapézoidale

Quand l'écran et le projecteur ne sont pas placés perpendicularément l'un par rapport à l'autre, les images projétées deviendront trapézoidales. Si le réglage mécanique échoue, il faudra effectuer une correction de distorsion trapézoidale. (Voir page 21.)

L'utilisation du réglage de clé de vousne garantit pas un format de l'image correct.
- L'utilisation du réglage de clé de vous diminue la résolution. En outre, des bandes verticales apparaissent et les lignes droites paraissent courbées sur les images comportant des motifs complexes. Pour éviter ces problèmes, respectez autant que possible la perpendicularité entre l'écran et le projecteur.
- La distorsion momentanée eventuelle de l'image projetée en cas de modification de la valeur du réglage de clé de vous ne signale pas de dysfonctionnement.
- L'image projetée peut être déformée selon la valeur du réglage de clé de voûte et le type de signal d'entrée: il ne s'agit pas d'un symptôme de panne. Le cas échéant, réglez la valeur dans la plage pour laquelle l'image projetée n'est pas déformée.

Les images projetées représentent de fines bandes

Ce symptôme est dû à une interférence avec la surface de l'écran et ne constitue pas une panne. Remplacez l'écran ou modifi ez légèrement la mise au point. (Voir page 15 ou 19 pour le réglage de l'objectif.)

Projection avant, fixation au plafond

Pour la fixation au plafond, vous doivent utiliser le kit de montage au plafond jusqu'à pour ce projecteur. Faites effectuer l'installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• La garantie de ce projecteur ne couvre pas les dommages causés par l'utilisation d'un kit de montage au plafond autre que celui recommandé ou par l'installation du kit de montage au plafond à un emplacement non ajustat.

• Lorsque vous utilisez le projecteur fixé au plafond, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO INVERS. Voir page 24.
• Lorsque le projecteur est fixé au plafond, les images peuvent apparaitre plus foncées que lorsqu'elles sont projétées à partir d'une table. Il ne s'agit pas d'un dysfonctionnement.
• Demandez à votre installerateur de prévoir un disjoncteur. Lorsque vous n'utilise pas le projecteur, utilisez ce disjoncteur pourmettre l'équipment hors tension.
• N'installez pas le projecteur dans un endroit où les grilles d'aération se trouvent exposées à de l'air géné ré par un système de conditionnement d'air. Une telle installation risque de provoquer une panne.
• N'installez pas le projecteur à proximé d'une alarmé incendie, car les grilles de sortie d'air émettent de l'air chaud.

Projection arrête

Faites effectuer l'installation par un spécialiste. Pour plus de détails, consultez votre revendeur.

• Pour la projection arrière, réglez TYPE DE PROJECTION dans le menu INSTALLATION sur RETRO. Voir page 24.

Attention:

• Le fait de poser le projecteur directement sur un tapis bloque la ventilation effectuee par les ventilateurs, ce qui peut endommager l'appareil ou provoquer des pannes. Pour faciliter la ventilation, placez une planche sous le projecteur.
• Placez le projecteur à au moins 50 cm du mur, afin d'éviter de bloquer la grille d'entrée d'air et les grilles de sortie d'air dégageant de l'air chaud.

• N'utilise pas le projecteur dans les endroits suivants et de la façon suivante: vous risqueriez de provoquer un incendie ou un choc électrique.

• Dans un endroit poussiêux ou humide.

• Dans une position de côté, ou avec l'objet tourné vers le bas.
• Près d'un chauffage.
• Dans un endroit graisseux, enfume ou humide, tel qu'une cuisine.
• Dans la lumière directe du soleil.
• La où la température peut devenir élevé, comme dans une voiture fermée.
• L à où la température est inférieure à +5°C (+41°F) ou supérieure à +35°C (+95°F).

Important:

• Nous ne recommendons pas l'emploi du projeteur à une altitude de 1500 m ou plus. L'emploi à une altitude de 1500 m ou plus pourrait affecter la vie de service du projeteur.

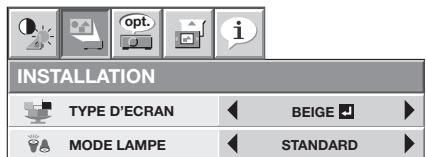

Ecran mural

Cette fonction permet de reproductive des tonalités de couleurs naturelles lorsque les images sont directement projetées sur un mur. Les options disponibles sont les suivantes: BEIGE, BLEUTE,VERDATRE, ROSE, FONCE et ARRET. Sélectionnez l'option en fonction du mur utilisé.

1. Afficher le menu INSTALLATION. (Voir page 23 pour le réglage par menu.)

1. Appuyez sur le bouton ▲ ou ▼ pour sélectionner TYPE D' ECRAN.

2. Appuyez sur le bouton ou pour sélectionner la couleur la plus proche de celle de l'écran sur lequel les images sont projétées.

3. Lors de la projection d/images sur un écran ou un mur blanc, Sélectionnéz ARRET.
   Lorsque ARRET ou FONCE est selectionné, le réglage de la densité de couleur est indisponible.

4. Appuyez sur la bouton ENTER.

1. Appuyez sur le bouton ou pour régler la densité de couleur.

2. Comme méthode alternative pour sélectionner TYPE D'ECRAN, appuyez sur le bouton WALL SCREEN de la télécommande.

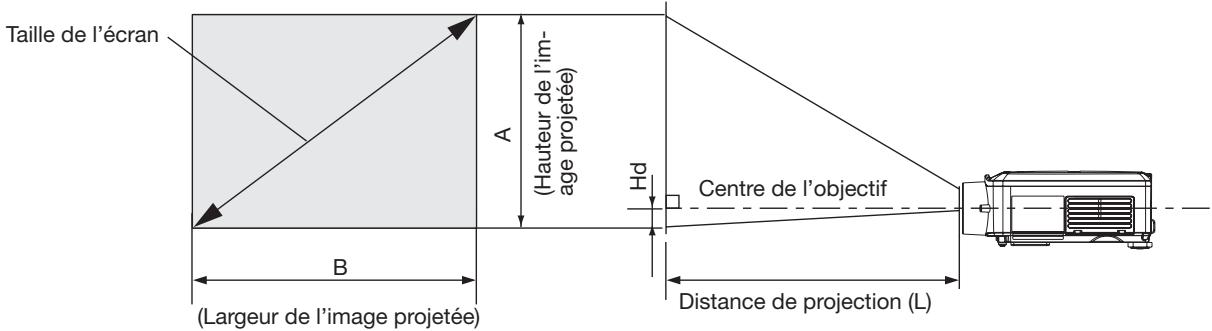

Distance de projection et taille décran

Pour déterminer la taille de l'écran, reportez-vous au tableau suivant.

Pour un format d'écran 4:3

Taille de l'écran						Distance de projection (L)				Hd
4:3 taillie de la diagonale		Hauteur A		Largeur B		Le plus court (Large)		Le plus long (Téléscopique)
pouces	cm	pouces	cm	pouces	cm	pouces	m	pouces	m	pouces	cm
40	102	24	61	32	81	46	1,2	56	1,4	2,4	6
60	152	36	91	48	122	70	1,8	85	2,2	3,6	9
80	203	48	122	64	163	94	2,4	114	2,9	4,8	12
100	254	60	152	80	203	118	3,0	142	3,6	6,0	15
150	381	90	229	120	305	177	4,5	215	5,5	9,0	23
200	508	120	305	160	406	237	6,0	287	7,3	12,0	31
250	635	150	381	200	508	297	7,5	359	9,1	15,0	38
300	762	180	457	240	610	357	9,1	-	-	18,0	46

• Les chiffres indiqués ci-dessus peuvent être légèrement différents par rapport aux mesures réelles.

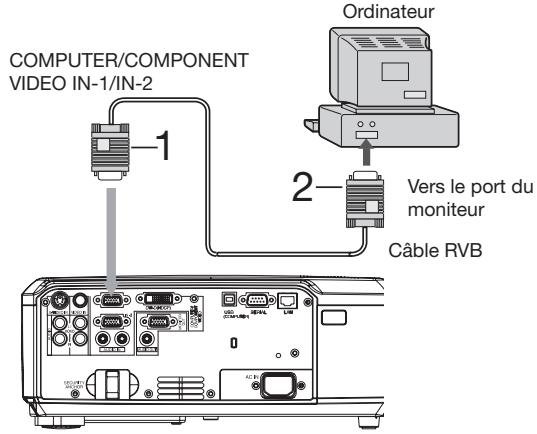

A. Raccordement du projecteur à l'ordinateur

Preparation:

Assurez-vous que le projecteur et l'ordinateur sont tous les deux hors tension.
- Si vous raccordez le projeteur à un ordinateur de bureau, débranchez le cable RVB raccordé au moniteur.

Pour la connexion analogue:

1. Raccordez une extrémité du cable RVB fourni à la borne COMPUTER/COMPONENT VIDEO IN-1/IN-2 du projecteur.
2. Connecter l'autre extrémité du cable RVB au port de moniteur de l'ordinateur.
3. D'autres accessoires, tels qu'un connecteur de conversion et un adaptateur de sortie RVB analogique, sont requis en fonction du type d'ordinateur devant être raccordé.

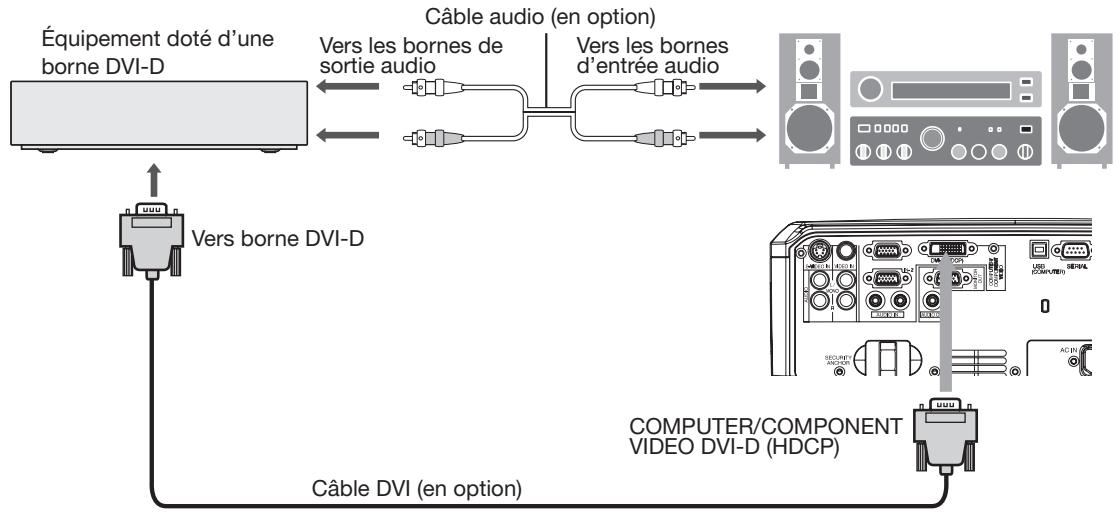

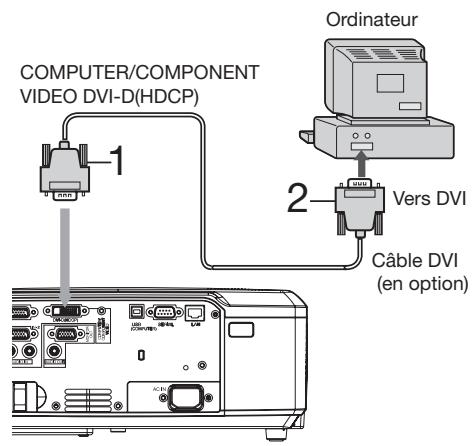

Raccordement numérique:

1. Raccordez une extrémité d'un cable DVI disponible dans le commerce à la borne COMPUTER/COMPONENT VIDEO DVI-D (HDCP) du projecteur.
2. Raccordez l'autre extrémité du cable DVI à la borne DVI de l'ordinateur.

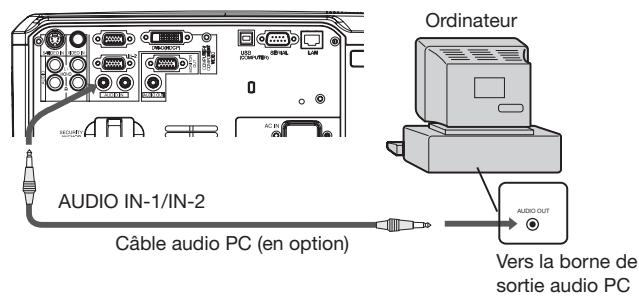

Raccordement audio:

• Ce projecteur utilise une prise jack à broche stéreo pour son entrée audio. Vérifiez le type de la borne de sortie audio de l'ordinateur connecté et préparez un cable approprié pour la connexion. Certains ordinateurs ne sont pas écipés de borne de sortie audio.
• Lorsque le cable audio est connecté à la borne AUDIO OUT, la sortie vers les haut-parleurs est coupée.

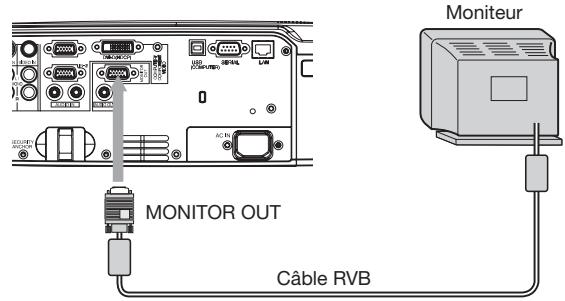

Raccordement du moniteur:

1. Connectez le cable RVB à partir du moniteur vers la borne MONITOR OUT du projecteur.

L'utilisation d'un cable long risque de diminuer la qualite des images projetees.
- Selon le type d'ordinateur connecté, la projection des images peut ne pas être correcte.
- Consultez également le manuel d'utilisation de l'équipement que vous souhaitez raccarder.
- Pour plus d'informations, consultez votre revendeur.

A propos de DDC

La prise COMPUTER/COMPONENT VIDEO IN-1 de ce projeteur est conforme à la norme DDC1/2B et la prise COMPUTER/COMPONENT VIDEO DVI-D (HDCP) est conforme à la norme DDC2B. Lorsqu'un ordinateur qui prend en charge cette norme est raccordé à cette borne, l'ordinateur charge automatiquement les informations du projeteur et se prépare à envoyer les images appropriées.

• Àpès avoir raccordé sur cette borne un ordinateur qui prend en charge cette norme, branchez d'abord le cordon d'alimentation du projecteur dans la prise secteur, puis mettez en marche l'ordinateur.

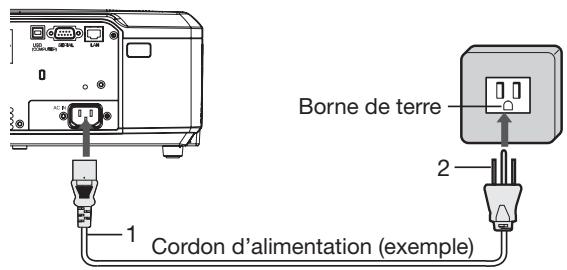

B. Raccordement du cordon d'alimentation

• Pour garantir la sécurité en cas de problèmes au niveau du projecteur, alimentez le projecteur à l'aide d'une prise électrique avec disjoncteur de fuite de terre. Si vous ne disposez pas d'une telle prise, demandez au revendeur de procéder à son installation.

1. Branchez le cordon d'alimentation fourni sur la prise correspondante du projecteur.

2. Branchez l'autre extrémité du cordon d'alimentation sur une prise murale.

3. Ce projecteur est livré avec des cordons d'alimentation utilisables aux États-Unis et en Europe. Utilisez le cordon correspondant à votre pays.

4. Ce projecteur utilise une fiche d'alimentation du type tripolaire avec mise à la terre. N'otez pas la broche de mise à la terre de la fiche d'alimentation. Si la fiche d'alimentation ne s'adapte pas à la prise murale, demandez à un électricien de remplaçer la prise murale.
5. Le cordon fourni pour les États-Unis est calibré en 120 V. Ne le raccordez jamais à une prise ou à une alimentation utilisant d'autres tensions ou fréquences. Si vous utilisez une alimentation ayant une autre tension, préparez un cordon d'alimentation correspondant séparément.
   Pour eviter tout risque d'incendie ou de chic électrique, utilisez une alimentation de type 100-240 V AC 50/60 Hz.
6. Ne placez aucun objet sur le cordon d'alimentation et ne placez pas le projecteur pres de sources de chaleur, afin d'éviter d'endommager le cordon d'alimentation. Si le cordon d'alimentation est endommagé, cela risque de provoquer un incendie ou un choc électrique. Contactez votre revendeur afin qu'il le remplace.
7. Ne modifie pas et n'altérez pas le cordon d'alimentation. Si le cordon d'alimentation est modifié ou alteré, cette risque de provoquer un incendie ou un choc électrique.

Attention:

• Enforcez le cordon d'alimentation fermement. Pour le débrancher, tirez sur la prise et non pas sur le cordon d'alimentation.
• Le cordon d'alimentation ne doit pas etre branché ou debranché avec les mains mouillées. Vous risqueriez de recevoir un chic électrique.

C. Projection

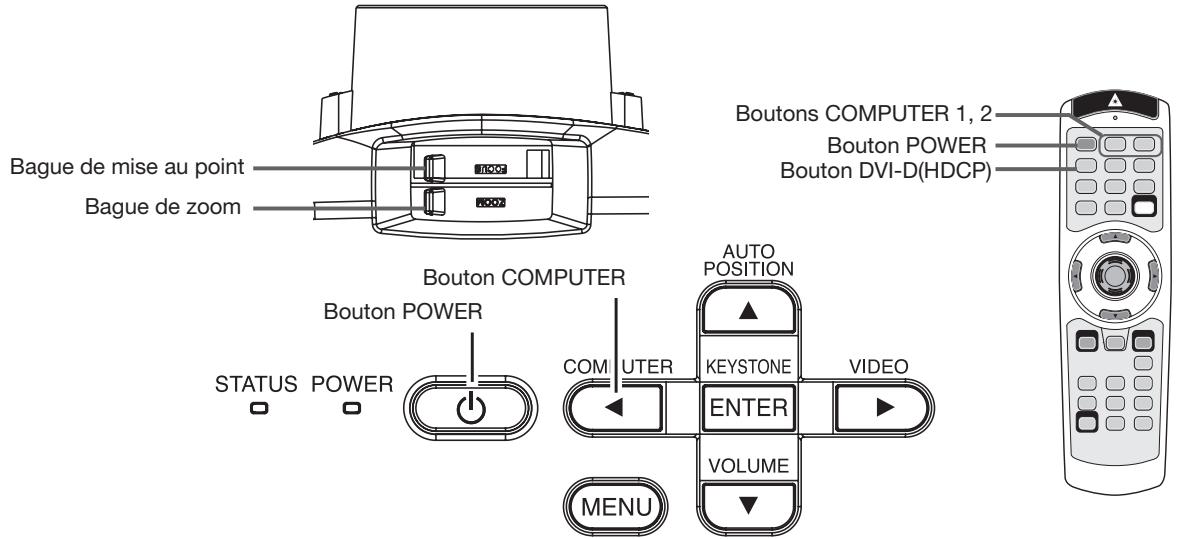

Preparation:

• Retirez le cache de l'objet.
• Mettez l'ordinateur connecté sous tension.

1. S'assurer que levoyant POWER s'allume rouge.

2. Si le projeteur a été mis hors tension avant le refroidissement suffisant de la lampe, le ventilateur peut semettre en marche et le bouton POWER risque de ne pas fonctionner après la mise sous tension. (Levoyant STATUS clignote vert.) ÀpRES l'arrêt du ventilateur, appuyez sur le bouton POWER pour que le voyant POWER s'allume fixe de nouveau.

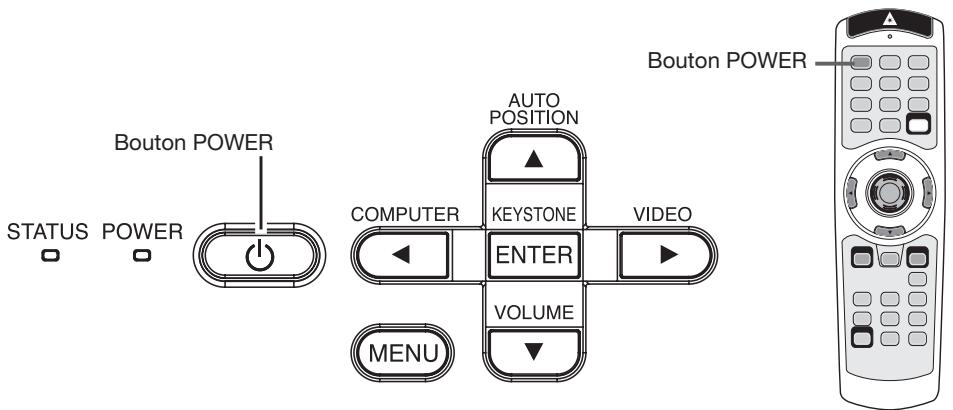

3. Appuyez sur la bouton POWER.

L'allumage de la lampe peut prendre environ une minute.
- Dans des cas très rares, elle peut ne pas s'allumer. Le cas échéant, attendez quelques minutes puis reconnendez.
- Ne couvrez pas la lentille avec le protège-objectif lorsque la lampe est allumée. N'enlevez pas la feuille d'aluminium à l'intérieur du protège objectif.
- Àpres avoir appuyé sur la bouton POWER ou après avoir choisi le mode de lampe, il se peut que l'image tremble, jusqu'à ce que la lampe ait atteint son niveau de stabilité. Il ne s'agit pas d'un dysfonctionnement.
- Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projecteur est allumé. Lorsque MODE LAMPE a été réglé sur BAS, le mode de lampe change après environ une minute de STANDARD à BAS.
- Àpès avoir appuyé sur la bouton POWER, le projecteur commence le préchauffage. Pendant le préchauffage, les images peuvent apparaitre fonçées et il se peut que les commandes soient inopérantes.
Lorsque le voyant STATUS clignote en rouge, cela signifie que la lampe doit bientôt être remplacée. Si le voyant STATUS clignote en rouge, remplacez la lampe. (Voir page 37.)

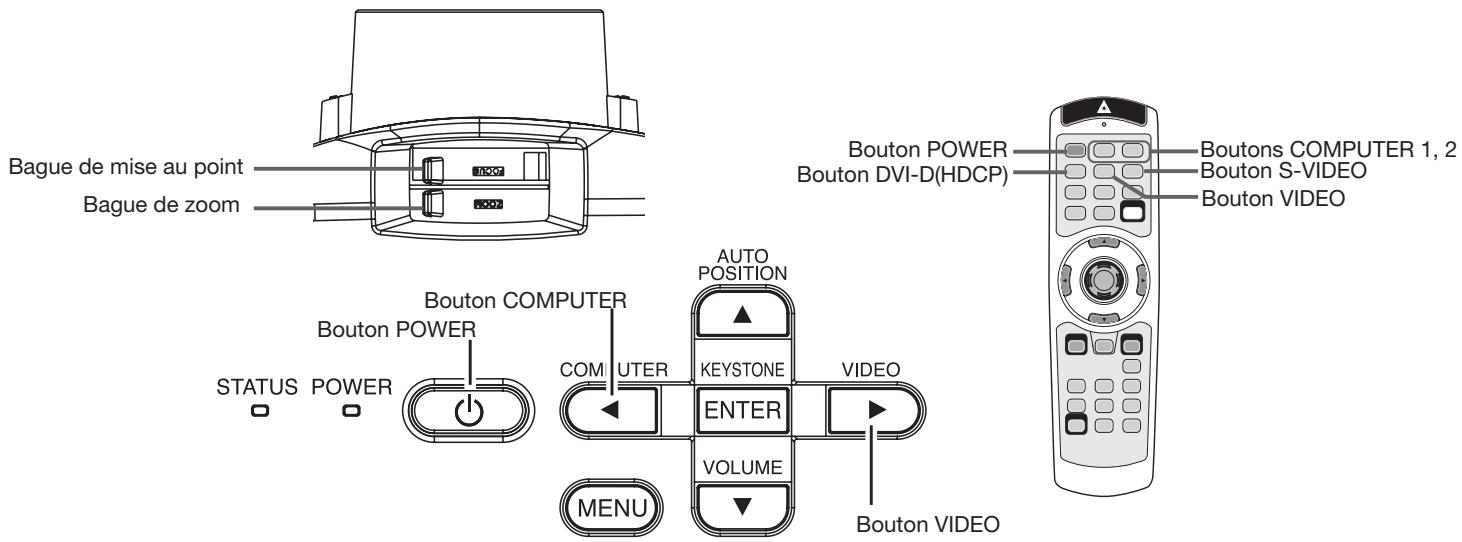

1. Sélectionnez une source d'entrée.

2. Appuyez sur le bouton COMPUTER du projecteur ou sur le bouton COMPUTER 1, COMPUTER 2 ou DVI-D(HDCP) de la télécommande qui correspond à la borne utilisée.

3. La source d'entrée est commutée entre COMPUTER1, COMPUTER2 et DVI à chaque appui sur le bouton COMPUTER du projeteur.
4. Le projecteur sélectionne automatiquement le format de signal ajustat. Le format de signal sélectionné s'affiche à l'écran.
5. Lorsque le menu est affiché, les boutons COMPUTER, COMPUTER 1, COMPUTER 2 et DVI-D(HDCP) ne fonctionnent pas.
   Laffichage d'une image a l'ecran peut demander un certain temps selon le type de signal d'entree: il ne s'agit pas d'un symptome de panne.

6. Selon le type du signal d'entrée, la position des images peut être incorrecte. Dans ce cas, appuyez sur le bouton AUTO POSITION. (Voir page 16.)
   Lorsque COMPUTER1 ou COMPUTER2 est besoin comme source, les images fournies par l'ordinateur peuvent scintiller. Dans ce cas, appuyez sur la bouton ou de la télécommande pour réduire le scintillagement.

7. Réglez la position du projecteur afin de conserver une distance de projection appropriée permettant de projeter les images au format spécifique.

8. Reglez la position du projecteur de maniere à ce que celui-ci et l'écran soient perpendicularaires. (Voir page 10.)

9. Si ce n'est pas possible, réglez l'angle de projection. (Voir page 10.)

10. Ajuster la grandeur de l'image projetée en tournant la bague de zoom.

11. Ajuster la focalisation en tournant la bague de mise au point.

Si nécessaire, effectuez de nouveau les étapes 4 à 7.

Important:

• Si une image de format 16:9 est maintainue affichée pendant une période prolongée avant d'afficher l'image de format 4:3, des images rémanentes de barres noires peuvent apparaitre sur l'écran d'image de format 4:3. (Voir page 42.)

Arrêt de la projection:

1. Appuyez sur la bouton POWER.

2. Un message de confirmation s'affiche.

3. Pour annulier l'opération, attendez quelques instants ou appuyez sur le bouton MENU.

Appuyez sur la bouton POWER.
Le voyant s'eteint et le projecteur passe en mode Attente. Dans ce mode, le voyant STATUS clignote vert.

1. Attendez environ 2 minutes.

2. Pendant ces 2 minutes en mode de veille, le ventilateur d'admission d'air et le ventilateur d'échéppement d'air tourneront pour refroidir la lampe.
   Pour des raisons de sécurité, après avoir eté eente, la lampe ne peut plus s'allumer pendant 1 minute. Il faudra encore 1 minute avant que le voyant STATUS s'éteigne. Si vous voulez rallumer le projecteur, attendez que le voyage soit éteint, puis appuyez sur la bouton POWER.

3. Plus la température autour du projecteur est élevé et plus les ventilateurs de sortie d'air tournent rapidement.
4. Ne pas débrancher le cordon d'alimentation tant que levoyant STATUS clignote. Si on le débranche immédiatement après usage, cela risque d'entrainer une panne.
5. Malgré que le ventilateur soit bruyant en marche, cela n'est pas l'indice d'un mauvais fonctionnement.

11.Débrancher le cordon d'alimentation de la prise.

Levoyant POWER s'eteint.
- Si le cordon d'alimentation est débranché accidentellement alors que le ventilateur d'entrée d'air ou que les ventilateurs de sortie d'air fonctionnent, ou que la lampe est allumée, laissez le projecteur et eint refroidir pendant 10 minutes. Pour rallumer la lampe, appuyez sur la bouton POWER. Si la lampe ne s'allume pas immédiatement, appuyez à nouveau deux ou trois fois sur la bouton POWER. Si elle ne s'allume toujours pas, remplacez-la.
- Couvrir l'objectif avec un capuchon d'objet pour le protégger contre la poussière.
- Si nécessaire, déconnectez les cables de l'ordinateur après avoir débranché le cordon d'alimentation.

Sourdine AV

Lorsque you appuyez sur la bouton MUTE, les signaux video et audio sont mis temporairement en sourdine. Pour annuler la mise en sourdine, appuyez a nouveau sur la bouton MUTE.

L'annulation de la mise en sourdine nécessite quelques secondes.
Si MODE MUET est regle sur IMAGE dans le menu INSTALLATION, lorsque vous appuyez sur la touche MUTE l'écran de voir apparaît.
- Si vous le souhaitez, vous pouvez modifier l'écran de voir. Voir page 32.
- Vous pouvez égalementmettre en sourdine le son en provenance de la borne AUDIO OUT en appuyant sur la touche MUTE.

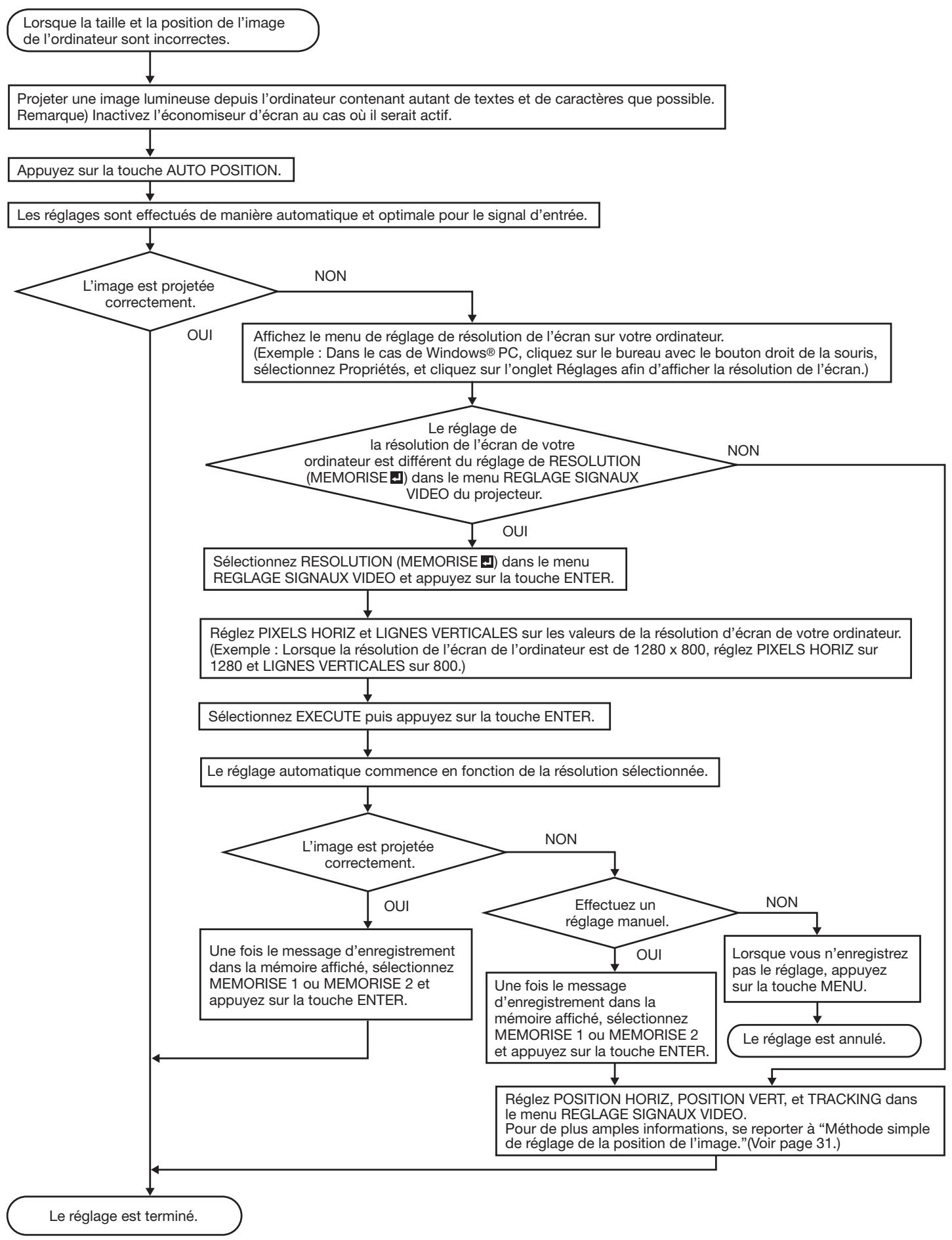

Bouton AUTO POSITION

Si I'image issue de I'ordinateur est decalée, effectuez les opérations suivantes.
1. Projeter une image lumineuse contenant autant de textes et de caractères que possible.
2. Si l'économiseur d'écran a été activé, désactive-le.
3. Appuyez sur la bouton AUTO POSITION.

Le projecteur effectue automatiquement les réglages d'optimisation de la position en fonction du signal d'entrée.

• Si l'image projetée est toujours déplaced même après avoir appuyé plusieurs fois sur la touche AUTO POSITION, se référer à la procédure pour régler les images de l'ordinateur. (Voir pages 30 et 31.)
  Si you efectuez cette procedure avec une image sombre, elle-ci risque d'être décalée.

Raccordement d'un ordinateur portable:

Si le projeteur est raccordé à un ordinateur portable, les images peuvent ne pas être projétées dans certains cas. Le cas échéant, configurez l'ordinateur afin qu'il puisse sorting les signaux en externe. La procédure de configuration varie en fonction du type d'ordinateur. Consultez le manuel d'utilisation de votre ordinateur.

Exemple de procEDURE de configuration pour une sortie externe

Appuyez simultanément sur la bouton [Fn] et sur l'une des boutons [F1] à [F12]. (La bouton utilisée dépend du type d'ordinateur.)

Réglage de la résolution

Si la résolution de l'ordinateur ne correspond pas à celle du projeteur, il est possible que les images projétées soient quelques. Vérifiez que les résolutions sont les mêmes (voir page 45). Pour savoir comment changer la résolution de sortie de l'ordinateur, contactez le fabricant de votre ordinateur.

A. Raccordement du projecteur à l'équipement video

Preparation:

Assurez-vous que le projecteur et l'équipement video sont tous les deux hors tension.

Connexion au lecteur video, etc.

1. Raccordez une extrémité (jaune) du cable audio/vidente fourni à la borne VIDEO IN du projecteur.
2. Raccordez une extrémité (blanche et rouge) du cable audio/vidéo fourni aux bornes d'entrée audio (L/MONO, R) du projecteur.
3. Raccordez l'autre extrémité (jaune) du cable audio/video à la borne de sortie video de l'équipement video.
4. Raccordez l'autre extrémité (blanche et rouge) du cable audio/vidéo fourni aux bornes de sortie audio (L, R) de l'équipement video.

Si l'équipement video est doté d'une borne de sortie S-video, effectuer la connexion comme il suit:

1. Raccordez une extrémité d'un cable S-video disponible dans le commerce à la borne S-VIDEO IN du projecteur.
2. Connecter l'autre extrémité du cable S-video à la borne de sortie S-video de l'équipement video.
3. Raccordez une extrémité (blanche et rouge) du cable audio/vidéo fourni aux bornes d'entrée audio (L/MONO, R) du projecteur.
4. Raccordez l'autre extrémité (blanche et rouge) du cable audio/vidéo aux bornes de sortie audio (L, R) de l'équipement video.

Raccordement audio:

1. Raccordez une extrémité d'un cable audio à la borne AUDIO OUT du projecteur.
2. Raccordez l'autre extrémité (blanche et rouge) du cable audio aux bornes d'entrée audio (L, R) de l'équipement audio.

3. Lorsque le cable audio est connecté à la prise AUDIO OUT, la sortie vers les haut-parleurs est coupée.

4. Pour le raccordement d'un dispositif video monophonique, utilisez la borne blanche (L) pour brancher le cable audio. (Le même signal audio est envoye à partir des canaux L et R de la borne AUDIO OUT.)

5. Consultez également le manuel d'utilisation de l'équipement que vous souhaitez raccarder.
6. Pour plus d'informations, consultez votre revendeur.

En cas de raccordement d'un récepteur TV ou d'un magnétoscope:

Si vous utilisez ce projecteur avec un téléviseur ou un magnétoscope raccordé, il est possible qu'aucune image ne s'affiche ou qu'un message "NO SIGNAL" apparaisse à l'écran lors d'un changement de canal via un canal non reçu. Dans ce cas, repreneze le réglage des canaux du téléviseur ou du magnétoscope. Pour éviter ce problème, utilisez la fonction de saut de canal du récepteur TV ou du magnétoscope (fonction permettant de ne pas afficher les canaux non reçus).

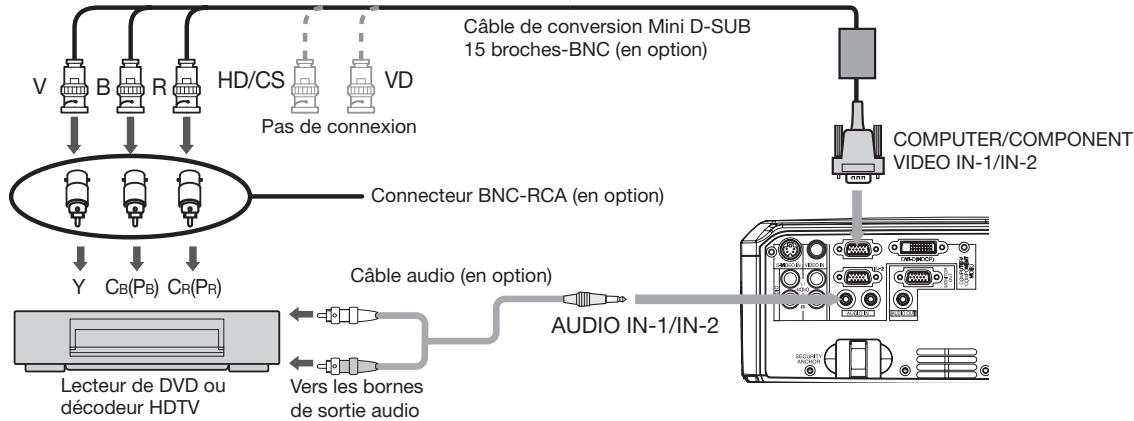

Projecteur + Lecteur DVD ou décembre HDTV

Certains lecteurs de DVD sont équipés d'un connecteur de sortie pour branchement à 3 lignes (Y, C, C). Lorsque vous connectez ce genre de lecteur de DVD avec le projecteur, utilisez la borne COMPUTER/COMPONENT VIDEO IN-1/IN-2.

• Les noms des bornes Y, PB, et PR sont disponibles à titre d'exemple, lorsqu'un décodeur HDTV est connecté.
• Les noms des bornes varient en fonction des apparéils connectés.
• Pour la connexion, utilisez un cable de conversion Mini D-SUB 15 broches-BNC.
• Avec certains lecteurs de DVD, il se peut que l'image ne soit pas projetée correctement.
• Lorsque you connectez un decodeur HDTV équipé de bornes RVB, réglez ENTREES MULTIMEDIA sur RGB dans le menu REGLAGE SIGNAUX VIDEO.

Raccordement à un équipement video doté d'une borne DVI-D

Il est possible de projeter des images de très haute qualité en raccordant la borne DVI-D du projecteur à un équipement video doté d'une sortie DVI-D. En outre, ce projeteur gère la technologie HDCP et peut receivevoir des données video numériques cryptées venant de lecteurs de DVD.

• Pour le raccordement à la borne DVI-D, utilisez un cable DVI du commerce.
• Sélectionnez DVI comme source d'entrée.
  Seuls des signaux RVB sont pris en charge. Les signaux video composant ne sont pas pris en charge.
• La technologie HDCP (High-bandwidth Digital Content Protection), développée par Intel Corporation, est une méthode de cryptage des données video numériques permettant d'assurer la protection contre les copies.
  Lorsque DVl est selectionne comme source d'entree, les reglages de COULEUR, TEINTE, AJUSTEMENT FIN SYNC, TRACKING, RATTRAPAGE SYNCHRO, etc. sont indisponibles.
• Utilisez la borne AUDIO IN-1 pour l'entrée audio.

Lorsque you connectez ce projecteur et un dispositif DVI-Digital ( comme un lecteur DVD ) via la borne DVI-D ( HDCP ) , la couleur noire peut apparaitre nombre et profonde en fonction du dispositif connecté .

• Cet effet dépend du réglage du niveau de noir sur le périphérique raccordé. Il existe deux méthodes de transfert numérique des données d'image, utilisant des régages différents pour le niveau de noir. Par conséquent, les spécifications de la sortie des signaux des lecteurs DVD diffèrent en fonction du type de la méthode de transfert des données numériques utilisée.
• Certains lecteurs de DVD sont dotés d'une fonction permettant de commuter ces méthodes afin d'émettre des signaux DVI-numérique. Si votre lecteur de DVD possède cette fonction, effectuez le réglage suivant. EXPAND ou ENHANCED → NORMAL
• Pour plus d'informations, consultez le guide utiliser de votre lecteur de DVD.
  Lorsque voire appareil numerie ne possede pas de telle fonction, reglez NIVEAU D'ENTREE sur ENHANCED dans le MENU AVANCE du menu IMAGE de ce projecteur, ou ajustez la couleur noire en visuaisant l'image.

B. Raccordement du cordon d'alimentation

Branchez le cordon d'alimentation de la meme facon que dans le cas de "Projection d'imagines informatiques" (Voir page 14.)

C. Projection

Preparation:

• Retirez le cache de l'objet.
• Mettez l'équipement video connecté sous tension.

1. S'assurer que levoyant POWER s'allume rouge.

2. Si le projecteur a été mis hors tension avant le refroidissement suffisant de la lampe, le ventilateur peut semettre en marche et le bouton POWER risque de ne pas fonctionner après la mise sous tension. (Le voyant STATUS clignote vert.) ÀpRES l'arrêt du ventilateur, appuyez sur le bouton POWER pour que le voyant POWER s'allume fixe de nouveau.

3. Appuyez sur la bouton POWER.

4. L'allumage de la lampe peut prendre environ une minute.

5. Dans des cas très rares, elle peut ne pas s'allumer. Le cas échéant, attendez quelques minutes puis reconnendez.
6. Ne couvrez pas la lentille avec le protège-objectif lorsque la lampe est allumée. N'enlevez pas la feuille d'aluminium à l'intérieur du protège objectif.
7. Àpres avoir appuyé sur la bouton POWER ou après avoir choisi le mode de lampe, il se peut que l'image tremble, jusqu'à ce que la lampe ait atteint son niveau de stabilité. Il ne s'agit pas d'un dysfonctionnement.
8. Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projecteur est allumé. Lorsque MODE LAMPE a été réglé sur BAS, le mode de lampe change après environ une minute de STANDARD à BAS.

9. Àpès avoir appuyé sur la bouton POWER, le projecteur commence le préchauffage. Pendant le préchauffage, les images peuvent apparaitre fonçées et il se peut que les commandes soient inopérantes.
   Lorsque le voyant STATUS clignote en rouge, cela signifie que la lampe doit bientot etre remplacemente. Si le voyant STATUS clignote en rouge, remplacez la lampe. (Voir page 37.)

10. Sélectionnez une source d'entrée.

11. Appuyez sur le bouton VIDEO du projecteur ou sur le bouton VIDEO ou S-VIDEO de la télécommande qui correspond à la borne utilisée.

12. La source d'entrée passé alternatively sur VIDEO et S-VIDEO chaque fois que vous appuyez sur le bouton VIDEO du projeteur.
    Lorsque le menu est affiché, les boutons VIDEO et S-VIDEO ne fonctionnent pas.
    Laffichage d'une image à l'écran peut demander un certain temps selon le type de signal d'entrée: il ne s'agit pas d'un symptôme de panne.
13. Certaines images sont plus facies à visionner lorsque le réglage du format d'image est modifié. (Voir page 21.)
14. Lors de la projection d'images d'un lecteur DVD raccordé à la borne COMPUTER/COMPONENT VIDEO DVI-D(HDCP), appuyez sur le bouton COMPUTER du projecteur pour sélectionner DVI ou appuyez sur le bouton DVI-D(HDCP) de la télécommande.

15. Lors de la projection d'images d'un lecteur DVD raccordé à la borne COMPUTER/COMPONENT VIDEO IN-1/IN-2, appuyez sur le bouton COMPUTER du projecteur ou sur le bouton COMPUTER 1 ou COMPUTER 2 de la télécommande.

16. Réglez la position du projecteur afin de conserver une distance de projection appropriée permettant de projeter les images au format spécifique.

17. Reglez la position du projecteur de maniere à ce que celui-ci et l'écran soient perpendicularaires. (Voir page 10.)

18. Si ce n'est pas possible, réglez l'angle de projection. (Voir page 10.)

19. Ajuster la grandeur de l'image projetée en tournant la bague de zoom.

20. Ajuster la focalisation en tournant la bague de mise au point.

Si nécessaire, effectuez de nouveaux les étapes 4 à 7.

Arrêt de la projection:

1. Appuyez sur la bouton POWER.

2. Un message de confirmation s'affiche.

3. Pour annulier l'opération, attendez quelques instants ou appuyez sur le bouton MENU.

4. Appuyez sur la bouton POWER.

Le voyant s'eteint et le projecteur passe en mode Attente. Dans ce mode, le voyant STATUS clignote vert.

1. Attendez environ 2 minutes.

2. Pendant ces 2 minutes en mode de veille, le ventilateur d'admission d'air et le ventilateur d'échéppement d'air tourneront pour refroidir la lampe.
   Pour des raisons de sécurité, après avoir eté eente, la lampe ne peut plus s'allumer pendant 1 minute. Il faudra encore 1 minute avant que le voyant STATUS s'éteigne. Si vous voulez rallumer le projecteur, attendez que le voyage soit éteint, puis appuyez sur la bouton POWER.

3. Plus la température autour du projecteur est élevé et plus les ventilateurs de sortie d'air tournent rapidement.
4. Ne pas débrancher le cordon d'alimentation tant que levoyant STATUS clignote. Si on le débranche immédiatement après usage, cela risque d'entrainer une panne.
5. Malgré que le ventilateur soit bruyant en marche, cela n'est pas l'indice d'un mauvais fonctionnement.

11.Débrancher le cordon d'alimentation de la prise.

Levoyant POWER s'eteint.
- Si le cordon d'alimentation est débranché accidentellement alors que le ventilateur d'entrée d'air ou que les ventilateurs de sortie d'air fonctionnent, ou que la lampe est allumée, laissez le projecteur et eint refroidir pendant 10 minutes. Pour rallumer la lampe, appuyez sur la bouton POWER. Si la lampe ne s'allume pas immédiatement, appuyez à nouveau deux ou trois fois sur la bouton POWER. Si elle ne s'allume toujours pas, remplacez-la.
- Couvrir l'objectif avec un capuchon d'objet pour le protégger contre la poussière.

Volume de l'enceinte

Pour changer le volume du haut-parleur, appuyez sur la bouton VOLUME + ou -.

La barre de contrôle du volume apparait à l'écran.

• La barre de contrôle du volume disparaitra environ 10 secondes après avoir relachué la bouton VOLUME.
  Lorsque la barre de selection du menu ou le menu lui-même est affché, les boutons VOLUME ne fonctionnent pas.
  Lorsqu'un signal audio elevé (signal audio DVD, par exemple) est envoyé aux bornes AUDIO IN, le son émis par le haut-parleur risque d'être déformé.
  Lorsque le cable audio est connecté à la prise AUDIO OUT, la sortie vers les haut-parleurs est coupée.
• Vous pouvez également changer le volume du son en provenance de la borne AUDIO OUT en appuyant sur les touches VOLUME.
  Le volume de l'audio en provenance du terminal AUDIO OUT varie dans la gamme comprise entre 0 et 32.

Réglage du format de l'image

Vou puez modifier le format d'image du signal video d'entree (ou le rapport largeur/hauteur de l'image). Modifie z le reglage en fonction du type de signal video d'entree.

Modification des réglages:

Avec la télécommande:

1. Presser le bouton ASPECT.

2. A chaque appui sur le bouton ASPECT, le format d'image change de AUTO à 16:9, à REEL, à PLEINE, et revient à AUTO.

Avec le menu OPTION:

(Voir page 23 pour le réglage par menu.)

1. Affichez le menu OPTION.
2. Appuyez sur le bouton ou pour sélectionner FORMAT.
3. Appuyez sur le bouton ou pour sélectionner le format recherché.

Lorsque uniquement 16:9 est selectionné:

1. Appuyez sur la bouton ENTER.
2. Sélectionnez votre position désirée (CENTRE, HAUT ou BAS) en appuyant sur le bouton « ou »

Pour annuler le menu:
6. Appuyez sur le bouton MENU.

Important:

• Si une image de format 16:9 est maintainue affichee pendant une période prolongee avant d'afficher l'image de format 4:3, des images rémanentes de barres noires peuvent apparaitre sur l'écran d'image de format 4:3. (Voir page 42.)

Si les images projétées sont déformées en forme trapézoidale:

Pour corriger la distorsion trapézoidale verticale et horizontale, appuyez sur le bouton KEYSTONE du projecteur ou de la télécommande pour afficher KEYSTONE, et réglez l'image en appuyant sur les boutons , , ou (ou sur VOLUME + ou - sur la télécommande).

Appuyez sur la touche

Appuyez sur la touche

Appuyez sur la touche (ou-)

Appuyez sur la touche (ou +).

Dans les cas suivants (projection frontale):

Important:

• Vous pouvez régler la correction verticale et horizontale simultanément. Cependant, les plages de réglage sont limitées.
  Lors du reglage de la distorsion trapézoidale, la valeur de réglage est indiquée. Cette valeur ne correspond pas à l'angle de projection.
• La plage de réglage possible pour la valeur de réglage de la distorsion trapezoidal peut varier en fonction des conditions d'installation.
• Lorsque le réglage de la correction trapézoidale est appliqué, la résolution diminue. En outre, des bandes peuvent apparaitre ou des lignes droites peuvent se courber en cas de motifs complexes. Ces phénomènes ne sont pas anormaux.
• Du bruit peut apparaitre à l'écran pendant le réglage de la correction trapézoïdale selon le type de signal videoo projeté et les valeurs du réglage. Si c'est le cas, réglez la correction trapézoïdale dans une plage dans laquelle l'image s'affiche sans bruit.
  Lors du reglage de la correction trapézoidale, l'image peut ne pas s'afficher correctement selon le type du signal d'entrée.
  Lorsque les reglages de la distorsion trapézoidale horizontal et verticale sont effectués en même temps, la gamme réglable devient plus restreinte que lorsque ces réglages sont effectués séparément.
  L'image affichée pourrait faire l'objet d'une distorsion lorsque le réglage de la distorsion trapézoidale est effectué.
• En fonction des conditions d'installation du projecteur et de l'écran, une image rectangulaire parfaite et un rapport hauteur/largeur parfait correct ne peuvent être obtenus.

• En ce qui concerne le réglage keystone avec l'option objectifs, le format d'écran peut ne pas être atteint.

• Les menus ne sont pas affichés si aucun signal n'est appliqué au projecteur.

• 1: Non disponible lorsque COLOR ENHANCER est définir sur sRGB.
• 2: Non disponible avec certains signaux.
• 3: Non disponible lorsque le signal d'entrée provient de la borne VIDEO IN ou S-VIDEO IN.
• 4: L'item peut être sélectionné uniquement lorsque le signal reçu est TV60, TV50, 480i ou 576i.
• 5: Dispensible lorsque le signal d'entrée provient de la borne COMPUTER/COMPONENT VIDEO IN-1.
• 6: La plage de réglage diffère en fonction des signaux d'entrée.
• 7: Disponible lorsqu'le signal d'entrée provient de la borne VIDEO IN ou S-VIDEO IN.
• 8: Non disponible lorsqu'la source est DVI.
• 9: Non disponible lorsque TYPE D' ECRAN est réglé sur une autre fonction qu'ARRET.
• 10: Non disponible lorsque COLOR ENHANCER est défini sur CLEAR BASE DICOM ou BLUE BASE DICOM.

Réglage des menus:

Les réglages décrits ci-après utilisent l'option ARRET AUTO à titre d'exemple.

1. Appuyez sur le bouton MENU.

1. Pour selectionner un menu, appuyez sur le bouton ou

1. Appuyez sur le bouton ENTER (ou bouton ).

1. Pour sélectionner une option, appuyez sur le bouton ou .

MISE EN MARCHE AUTO	ARRET
ARRET AUTO	ARRET

1. Appuyez sur le bouton ou pour régler l'option sélectionnée.

10	MISE EN MARCHE AUTO	ARRET
20	ARRET AUTO	30MN

Pour annuler le menu:

1. Presser le bouton MENU plusieurs fois.

Important:

• Lorsque la bouton MENU ne fonctionne pas, débrancher le cable d'alimentation du mur. Attendez environ 10 minutes, branche le cordon d'alimentation et essayez à nouveau.

• Àprous avoir sélectionné les éléments marqués , appuyez sur la bouton ENTER.

Réglages accessibles dans les menus

Réglez les options suivantes dans les menus correspondants.

1. Menu IMAGE

OPTION	RÉGLAGE	FONCTION
COLOR ENHANCER	AUTO	Sélectionnez cette option pour optimier automatiquement les paramètres en fonction du signal d'entrée. (Sélectionnez cette option dans le cadre de l'utilisation normale.)
	PRESENTATION	Sélectionnez cette option de manière à ce que l'image affichée soit lumineuse et nette.
	STANDARD	Sélectionnez cette option de manière à ce que l'image affichée dispose d'un aspect naturel.
	THEATRE	Avec cette option, adaptée à la lecture de films, l'image affichée est fluide et lisse.
	sRGB	Permet de donner la priorité à la réclame Lorsque COLOR ENHANCER est d'COULEUR, COULEUR, TEINTE et UtilISATEUR
	CLEAR BASE DICOM	Sélectionnez pour régler la courbe ou l'équilibre de la couleurs
	BLUE BASE DICOM	Permet d'obtenir la tonality des images
	CONTRASTE	Permet de régler le contraste de l'input
	LUMINOSITE	Permet de régler la luminosité de l'input
TEMPERATURE COULEUR	4 options	Permet d'obtenir la tonality des images Lorsque TYPE D'ECRAN dans le chôse que ARRET, TEMPERATURE
COULEUR	±30	Permet de régler la densité de la couleur
	±30	Lorsque COMPUTER1, COMPUERSOURCE d'entrée, COULEUR ne peut Permet de régler la teinte de l'image Lorsque COMPUTER1, COMPUERSOURCE d'entrée, TEINTE ne peut L'option TEINTE est disponible un Permet de régler la nettedé de l'image
TEINTE	±10
	±10
FINESSE	±5
MENU AVANCE REDUCTION BRUIT	MARCHE / ARRET	Sert à réduire le bruit et l'inégalité est entré.
CTI NIVEAU D'ENTREE	MARCHE / ARRET ±5	Utilisez pour corriger les limites de Pour un signal analogique en entré diffère selon les appeareils raccordé un blanc solde dans l'image affichée obscurcira l'image affichée. Utilisé d'entrez du signal video analogue. Pour un signal numérique en entrez: en entrée, ENHANCED et NORMAL
	ENHANCED / NORMAL

COLOR ENHANCER	AUTO
CONTRASTE	0
LUMINOSITE	0
TEMPERATURE COULEUR	STANDARD
COULEUR	0
TEINTE	0
FINESSE	0
MENU AVANCE	OK

*1: Ce mode permet d'afficher les images selon une configuration des couleurs proche de celle de DICOM (format standard d'imagerie Médicale). Cela facilité la visualisation d'images telles que des images radiologiques.
- N'utilisez pas ce mode pour effectuer un diagnostic Médical.

2. Menu INSTALLATION

INSTALLATION
TYPE D'ECRAN	BEIGE
MODE LAMPE	STANDARD
MISE EN MARCHE AUTO	ARRET
ARRET AUTO	ARRET
CAPTURE L'IMAGE	SETUP
ECRAN DE VEILLE	MARCHE
COULEUR FOND	BLEU
MODE MUET	NOIR
TYPE DE PROJECTION	NORMAL

OPTION	RéGLAGE	FONCTION
TYPE D'ECRAN	ARRET / BEIGE ☐ / BLEUTE ☐ /VERDATRE ☐ /ROSE ☐ / FONCE	Sélectionnez l'options en fonction de la couleur du mur sur lequel les images sont projétées. Lors de la sélection d'une option autre que FONCE, vous pouvez définir la tonalité de couleur (1 à 5) de manière détaillée. (Voir page 11.)
MODE LAMPE	STANDARD	Sélectionnez cette option lorsque vous foulez voir des images video dans une piece bien éclairée.
	BAS	Permet de diminuer l'intensité de la lampe. Le niveau sonore de la lampe est réduit et la durée de vie de celle-ci est prolongée.Lorsque vous changez de mode lampe, il se peut que l'image projetée tremble. Il ne s'agit pas d'un dysfonctionnement.Lefait de modifier fréquèment le mode lampe risque de déteriorer celle-ci.
MISE EN MARCHE AUTO	MARCHE / ARRET	Si vous sélectionnez MARCHE, la lampe s'allumera automatiquement dés que vous brancherez le cordon d'alimentation dans la prise secteur murale. Si vous utilisez le projecteur avec la fixation au plafond, sélectionnez MARCHE.Lorsque la lampe est éteinte, le projecteur est en mode de veille. Utilisé la télécommande pour allumer la lampe.
ARRET AUTO	ARRET / 5-60MN	Permet de régler le déliai qui s'écouERA avant que le projecteur ne passé en mode de veille, lorsqu'il ne recoit aucune entrée de signal de la source.

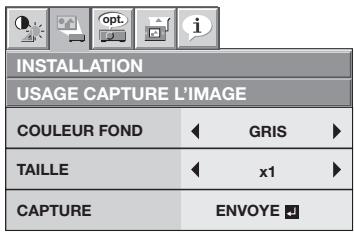

CAPTURE L'IMAGE		Permet de capturer l'écran, afin de l'utiliser comme écran de veille. (Voir page 32.)
ECRAN DE VEILLE	MARCHE / ARRET	Si vous sélectionnez MARCHE, l'écran de veille s'affichera à la mise en marche de l'appareil.Vous pouze modifier l'écran de veille. (Voir page 32.)
COULEUR FOND	BLEU / NOIR / IMAGE	Permet de sélectionnez l'arrière-plan qui s'affiche lorsqu'il n'y a plus d'entrée de signal de la source. Vous pouzechosir entre BLEU, NOIR et IMAGE. Si vous sélectionnez IMAGE, c'est l'écran de veille qui s'affichera.
MODE MUET	NOIR / IMAGE	Permet de sélectionner l'arrière-plan qui s'affiche lorsque la touche MUTE est enforcée. Vous pouzechosir entre NOIR ou IMAGE. Si vous sélectionnez IMAGE, c'est l'écran de veille qui s'affichera.
TYPE DE PROJECTION	NORMAL	Sélectionnez cette option pour visionner des images projétées par l'avant du projecteur lorsque celui-ci est installé sur le plancher.
	RETRO	Sélectionnez cette option pour visionner des images projétées par l'arrière du projecteur lorsque celui-ci est installé sur le plancher.
	INVERS.	Sélectionnez cette option pour visionner des images projétées par l'arrière du projecteur lorsque celui-ci est installé au plafond.
	RETRO INVERS.	Sélectionnez cette option pour visionner des images projétées par l'avant du projecteur lorsque celui-ci est installé au plafond.

• Quel que soit le paramètre MODE LAMPE dans le menu INSTALLATION, le mode STANDARD est activé par défaut à chaque fois que le projeteur est allumé. Lorsque MODE LAMPE a été réglé sur BAS, le mode de lampe change après environ une minute de STANDARD à BAS.
• L'option TYPE D' ECRAN n'est pas disponible lorsque l'option COLOR ENHANCER est reglee sur sRGB.

• Vous ne pourrez pas régler CAPTURE L'IMAGE et ECRAN DE VEILLE si la fonction MOT DE PASSE du menu OPTION a été régée sur ECRAN DE VEILLE afin d'activer le verrouillage par mot de passer.
  Si you efectuez de longues projections avec COULEUR FOND ou MODE MUET regle sur IMAGE, une image "fantome" risque de rester affichee a I'ecran. (Voir page 42.)

• Menu OPTION

OPTION
FORMAT	AUTO
MOT DE PASSE	AFFICHAGE
POSITION MENU	1.
MODE CINEMA	AUTO
NORMES VIDEO	AUTO
SET UP	AUTO
ENTREES SCART	ARRET
LANGUES	Français
RE-INITIAL	OK

OPTION	RÉGLAGE	FONCTION
FORMAT	AUTO	Sélectionnez pour changer le format d'image automatiquement en fonction du signal d'entrée. (Sélectionnez cette option dans le cadre de l'utilisation normale.)
	16:9	Cette option vous permet de sélectionner la position d'affichage des images comprimées (ou comprimées horizontally) stockées sur des DVD. Si vous appuyez sur la touche ENTER, vous pouvez sélectionner la position d'affichage : CENTRE, HAUT ou BAS.
	REEL	Permet de projeter les images dans leur format d'origine à l'entrée.
	PLEINE	Sélectionnez pour projeter les images en taille maximale (1400 x 1050 pixels)quel que soit le type de signal entré.

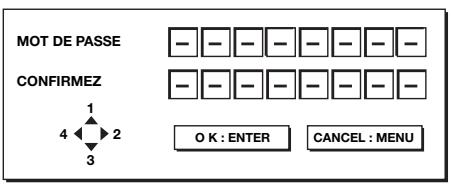

MOT DE PASSE		Sert à activer ou annuler le verrouillage de mot de passer. Voir page 33 pour de plus amples détails.
POSITION MENU	2 options	Permet de modifier la position du menu.
MODE CINEMA	AUTO	Le mode cinéma sera activé automatiquement quand le signal de source de cinéma est envoyé.
NORMES VIDEO	ARRET	Le mode cinéma ne sera pas activé.
	8 options	Si vous sélectionnez AUTO, le format video adéquat est sélectionné automatiquement, en fonction du signal d'entrée. Si l'image n'est pas affichée correctement, sélectionnez manuellement le format video de votrechoix.
SET UP	AUTO	Sélectionnez pour changer le mode SET UP automatiquement.
	ARRET	Permet de diminuer la densité du noir.
	3.75% / 7.5%	Permet d'augmenter la densité du noir.
		• Si l'on désit 7.5 %, la luminosité se trouve réduite par la fonction d'annulation de réglage aux États-Unis. Choisissez ARRET lorsquel' image estASFobre.
ENTREES SCART	MARCHE / ARRET	Sélectionnez MARCHE si vous raccordez le projecteur à un apparéil équipé d'une borne SCART pouvant émettre un signal RVB. Les bornes SCART sont surtout utilisées en Europe. En règle générale, il est préférable de sélectionner ARRET. (Disponible uniquement pour le signal d'entrée en provenance d'une borne COMPUTER/COMPONENTVIDEO IN-1.)
LANGUES	10 langues	Permet de modifier la langue utilisée dans les menus.
RE-INITIAL	OK	Permet de restaurer les régles usine du menu. (À l'exception des options MOT DE PASSE et LANGUES.)

• MODE CINEMA peut uniquement etre regle lorsqu'un signal TV60, 480i est affiche.
• Si ENTREES SCART est sur MARCHE, aucun signal de sortie n'est envoyé au moniteur externe.
• Si ENTREES SCART est sur MARCHE, les signaux d'ordinateur normaux ne sont pas projetés.
  Utilisez un cable 15 broches SCART-Mini D-SUB lors de la connexion de ce projecteur avec un apparéil AV équipé d'un terminal SCART terminal.

• Certains appareils audiovisuels équipés de la borne SCART ne sont pas compatibles avec ce projecteur.

• Menu REGLAGE SIGNAUX VIDEO

REGLAGE SIGNAUX VIDEO
MEMOIRES	AUTO
RESOLUTION (MEMORISE)	1024x768
POSITION HORIZ	0
POSITION VERT	0
AJUSTEMENT FIN SYNC	0
TRACKING	0
ENTREES MULTIMEDIA	RGB
OVER SCAN	100%
RATTRAPAGE SYNCHRO	ARRET
SOUS MENU UTILISATEUR	OK

Menu REGLAGE SIGNAUX VIDEO - RESOLUTION (MEMORISE)

REGLAGE SIGNAUX VIDEO
RESOLUTION (MEMORISE)
FREQUENCY	75.04 Hz
VERTICALE
FREQUENCY	60.02 KHz
HORIZONTALE
PIXELS HORIZ	1024
LIGNES VERTICALES	768
EXECUTE	OK
ANNULE	OK

Menu SOUS MENU - UTILISATEUR

REGLAGE SIGNAUX VIDEO
SOUS MENU UTILISATEUR
CLAMP POSITION CLAMP	1
PROFONDEURCLAMP	1
SYNC VERTICAL	AUTO
LPF	ARRET
SHUTTER(U)	0
SHUTTER(L)	0
SHUTTER(LS)	0
SHUTTER(RS)	0

OPTION	RéGLAGE	FUNCTION
MEMOIRES	AUTO / MEMOIRE 1 / MEMOIRE 2	Utilisez cette fonction pour sélectionner le réglage RESOLUTION (MEMORISE) d'ores et déjà enregistré. Il est impossible de sélectionner cette fonction si aucun réglage n'a été enregistré. AUTO est sélectionné par défaut. Cela permet d'optimiser automatiquement le format du signal en fonction du type de signal video émis par l'ordinateur. Appuyez sur la touche ENTER pour supprimer le réglage enregistré. La résolution actuelle est affichée. Afin de modifier le réglage en cours, appuyez sur la touche ENTER afin d'afficher le menu ESOLUTION (MEMORIZE). Le nouveau réglage peut être enregistré dans MEMOIRE 1 ou MEMOIRE 2.
FREQUENCY VERTICAL	-	La fréquence verticale du signal video en cours de projection est affichée.
FREQUENCY HORIZONTAL	-	La fréquence horizontale du signal video en cours de projection est affichée.
PIXELS HORIZ	640-1920	Le nombre de pixels horizontally du signal video en cours de projection est affiché. Lorsque vous modifiez le réglage en cours, Sélectionnez EXECUTE, puis appuyez sur la touche ENTER, l'image est automatiquement ajustée en fonction de la résolution可以选择. Le réglage peut être enregistré dans MEMOIRE 1 ou MEMOIRE 2.
LIGNES VERTICALES	350-1200	Le nombre de pixels verticaux du signal video en cours de projection est affiché. Lorsque vous modifiez le réglage en cours, Sélectionnez EXECUTE, puis appuyez sur la touche ENTER, l'image est automatiquement ajustée en fonction de la résolution可以选择. Le réglage peut être enregistré dans MEMOIRE 1 ou MEMOIRE 2.
EXECUTE	OK	Appuyez sur la touche ENTER afin de lancer le réglage automatique. Une fois le réglage automatique terminé, un message s'affiche et vous pouvez enregistrer le réglage dans MEMOIRE 1 ou MEMOIRE 2.
ANNULE	OK	La modification de la résolution en cours est annulée et le menu REGLAGE SIGNAUX VIDEO s'affiche.
POSITION HORIZ	0-999	Permet de régler la position horizontale de l'image projetée.
POSITION VERT	0-999	Permet de régler la position verticale de l'image projetée.
AJUSTEMENT FIN SYNC.	0-31	Permet d'éliminer les effets de scintillagement ou de flou évventuels lors de la projection.
TRACKING	0-9999	Permet d'éliminer les bandes verticales éventuelles lors de la projection.
ENTREES MULTIMEDIA	AUTO	Le paramètre correct est automatiquement sélectionné.
	RGB	Sélectionner cette option en connectant le projecteur à l'équipment video de haute définition ayant des bornes de sortie R, G et B.
	YCBCR / YPBPR	Sélectionner cette option en connectant le projecteur à un lecteur DVD ou un autre dispositif ayant des bornes de sortie de composant video Y, CB, et CR (ou Y, PB et PR).
OVER SCAN	100%-90%	Permet de régler la zone d'affichage de l'image projetée.
RATTRAPAGE SYNCHRO	ARRET / MARCHE	Permet de régler l'image, lorsqu'un voie apparaît en haut de l'écran.
SOUS MENU UTILISATEUR
POSITION CLAMP	1-255	Permit de corriger le blanc franc ou le noir franc de l'image projetée.
PROFONDEUR CLAMP	1-63	Permit de corriger le noir franc de l'image projetée.
SYNC VERTICAL	AUTO / ARRET	Permet de régler l'image lorsqu'elle ne rouge pas de façon naturelle. Sélectionner AUTO pour l'emploi normal.
LPF	MARCHE / ARRET	Utilisez pour sélectionner en cas d'activation ou non de LPF.
SHUTTER(U)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la partie supérieure de l'image.
SHUTTER(L)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la partie inférieure de l'image.
SHUTTER(LS)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la moitié gauche de l'image.
SHUTTER(RS)	0-20	Permet de régler l'image lorsque des parasites apparaissent sur la moitié droite de l'image.

• Des bandes horizontales peuvent apparaitre sur l'image agrandie: il ne s'agit pas d'un symptôme de panne.
  Lorsque you modifie la position horizontale ou verticale de maniere importante, un bruit peut se produire.
  La plaque de réglage de la position verticale varie en fonction du type du signal d'entrée. L'image peut demeurer dans la même position alors que vous modifie la valeur de réglage: il ne s'agit pas d'un symptôme de panne.
• SHUTTER ne fonctionnera pas correctement pendant le réglage de trapèze.
  Lorsque you augmentez la valeur de reglage de OVER SCAN, du bruit peut apparaitre sur I'ecran.
• Voir les pages 30 et 31 pour la procédure de réglage détaillée.

Important:

• Vous ne pouvez définir les options des menus IMAGE, REGLAGE SIGNALUX VIDEO, REGLAGE SIGNALUX VIDEO-RESOLUTION (MEMORISE) et SOUS MENU-UTILISATEUR que lorsqu'un signal est injecté.

• Menu INFORMATION

INFORMATION
COMPTEUR LAMPE(BAS)	0 H
ENTREE	COMPUTER2
RESOLUTION	1024x768
FREQUENCY VERTICALE	75.04 Hz
FREQUENCY HORIZONTALE	60.02 KHz
TYPE DE SYNCHRO	5wire

OPTION

DESCRIPTION

COMPTEUR LAMPE(BAS)

Cet élément montre le temps d'exploitation (en heures) d'une lampe calculé en considérant que le MODE LAMPE est sur BAS.

Lorsque le MODE LAMPE est sur STANDARD, cet élément montre un temps d'exploitation de la lampe plus long que le temps réel. (Voir page 38 l'intervalle de remplacement de la lampe.)
Lorsque le temps d'exploitation de la lampe est compris entre 0 et 10 heures, "OH" est affchéé. Le temps d'exploitation de la lampe est indiqué en heures réelles lorsqu'il dépasse 10 heures.
- Lorsque le temps d'exploitation de la lampe atteint 3750, la barre devient jaune. Lorsqu'il atteint 4750, la barre devient rouge.

ENTREE

Indique le nom de la borne auquel le signal video actuellement projeté est émis.

RESOLUTION

Indique la résolution du signal video actuellement projeté.

FREQUENCY VERTICALE

Indique la fréquence verticale du signal video actuellement projeté.

FREQUENCY HORIZONTAL

Indique la fréquence horizontal de signal video actuellément projeté.

TYPE SYNCHRO

Indique le type de signal synchronisé du signal video actuellement projeté.

Réglage de la luminosité (CONTRASTE et LUMINOSITE):

You pouvez régler la luminosité de l'image à l'aide du menu.

(Voir page 23 pour le réglage par menu.)

1. Affichez le menu IMAGE.
2. Appuyez sur le bouton ou pour selectionner CONTRASTE ou LUMINOSITE.
3. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

CONTRASTE

Permet de régler le contraste de l'image. Chaque fois que vous appuyez sur le bouton , la luminosité et la définition de l'image augmentent. Chaque fois que vous appuyez sur le bouton , la luminosité et la définition de l'image diminuent.

LUMINOSITE

Chaque fois que vous appuyez sur le bouton , la luminosité et la définition de l'image augmentent. Chaque fois que vous appuyez sur le bouton , la luminosité et la définition de l'image diminuent.

Réglage de la couleur (COULEUR et TEINTE):

YououpouvezreglerlacouleurdeI'imagéàl'aide du menu.

(Voir page 23 pour le réglage par menu.)

1. Affichez le menu IMAGE.

2. Appuyez sur le bouton ou pour sélectionner COULEUR ou TEINTE.

COULEUR ou TEINTE n'est pas disponible lorsque COMPUTER1, COMPUTER2 ou DVI est selectionné comme source d'entrée.
- L'option TEINTE est disponible uniquement avec une entrée de signal NTSC.

1. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

COULEUR

Permet de régler la densité de la couleur de l'image projetée. Chaque fois que vous appuyez sur le bouton , la couleur de l'image devient plus dense. Chaque fois que vous appuyez sur le bouton , la couleur de l'image devient moins dense.

TEINTE

Permet de régler la teinte de l'image projetée. Chaque fois que vous appuyez sur le bouton , l'image devient plus verte. Chaque fois que vous appuyez sur le bouton , l'image devient plus rouge.

Augmentation ou diminution de la nettété de l'image (FINESSE):

YououpouvezreglerlatnettetedeI'magéàlaide du menu.

(Voir page 23 pour le réglage par menu.)

1. Affichez le menu IMAGE.
2. Appuyez sur le bouton ou pour sélectionner FINESSE.
3. Appuyez sur le bouton ou pour régler l'option sélectionnée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Réglage de la tonalité du blanc (TEMPERATURE COULEUR):

Vouse pouvez selectionner une tempereure de couleur preréglee (tonalite du blanc) a l'aide du menu. (Voir page 23 pour le reglage par menu.)

1. Affichez le menu IMAGE.
2. Appuyez sur le bouton ou pour selectionner TEMPERATURE COULEUR.
3. Appuyez sur le bouton ou pour sélectionner la température couleur sou Haitée.

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Réglage de la tonalité du blanc (personnalisation de la température couleur):

Pour personnelier (et mémoriser) la température de couleur qui vous convient le mieux, procédez comme indiqué ci-après.

(Voir page 23 pour le réglage par menu.)

1. Sélectionnez TEMPERATURE COULEUR dans le menu IMAGE.
2. Appuyez sur la bouton ou pour sélectionner UTILISATEUR
3. Appuyez sur la bouton ENTER.
4. Appuyez sur la bouton ou pour selectionner le parametre de votrechoix.
5. Appuyez sur la bouton ou pour régler le paramètre de votre choix.
6. Pour obtenir des résultats de réglage optimaux, répétez les étapes 4 et 5.

TEMPERATURE COULEUR-UTILISATEUR
CONTRASTE R	0
CONTRASTE V	0
CONTRASTE B	0
LUMINOSITE R	0
LUMINOSITE V	0
LUMINOSITE B	0

Pour annuler le menu:

1. Appuyez sur le bouton MENU.

Pour activer la température de couleur enregistrée:

1. Définissez TEMPERATURE COULEUR sur UTILISATEUR dans le menu IMAGE.

À propos de la chaleur chromatique

Il existe différentes sortes de couleurs blanches. La chaleur chromatique permet d'en montrer les différentes nuances. Un blanc dont la chaleur est BASSE est LEGEREMMENT ROUGEÀTRE. Lorsque la chaleur chromatique augmente, le blanc devient bleuâtre. Par exemple, vous pouvez modifier la température de couleur à l'aide des procédures suivantes.

Pour augmenter la chaleur chromatique: Augmentez le CONTRASTE B (bleu) et diminuez le CONTRASTE R (rouge). Pour réduire la chaleur chromatique: Diminuez le CONTRASTE B (bleu) et augmentez le CONTRASTE R (rouge).

• Si vous regler toutes les options de CONTRASTE R, V et B sur des valeurs négatives, la luminosité originale de l'image ne peut pas être obtenue, même si vous maximisez CONTRASTE dans le menu IMAGE.

Pour régler l'équilibre définir par l'utilisateur entre la luminosité et la teinte. (COLOR ENHANCER-UTILISATEUR)

Vou puez definir la balance personalisée par l'utilisateur entre la luminosité et la teinte à l'aide de ce menu. (Voir page 23 pour le réglage par menu.)

1. Affichez le menu IMAGE.
2. Sélectionnez COLOR ENHANCER en appuyant sur le bouton ▲ ou ▼.
3. Sélectionnez UTILISATEUR en appuyant sur le bouton ou .
4. Appuyez sur le bouton ENTER.
5. Sélectionnéz un paramètre à définir.

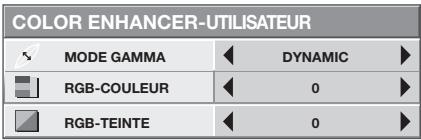

MODE GAMMA

Utilisez ce paramètre pour optimiser le gamma.

DYNAMIC ...... Permet de selectionner la visualisation des images en provenance d'un ordinateur.

NATUREL .......Permet de selectionner la visualisation des images fournies par un dispositif video.

DETAIL ......Permet de selectionner la visualisation des images dont la luminosite doit etre conservee relativement faible, comme les films et les spectacles musicaux.

RGB-COULEUR

Sert à régler l'intensité de la couleur de l'image projetée. Chaque fois que le bouton est enforcé, la couleur devient plus intense. Chaque fois que le bouton est enforcé, la couleur devient plus claire.

RGB-TEINTE

Sert à régler l'équilibre de la couleur de l'image projetée. Chaque fois que le bouton est enforcé, l'image apparait plus verdâtre. Chaque fois que le bouton est enforcé, l'image apparait plus rougeâtre.

Important:

• Vous pouvez aussi régler Color Enhancer en appuyant sur le bouton CE de la télécommande.

Pourmettre en valeur la reproductibilite des gradations dans certains niveaux de gris (TONE ENHANCER)

Il est possible demettre en valeur la reproductibilité des gradations dans certains niveaux de gris à l'aide du menu.
selon les images a afficher.

1. Affichez le menu IMAGE.
2. Sélectionnez COLOR ENHANCER en appuyant sur le bouton ▲ ou ▼.
3. Sélectionnez CLEAR BASE DICOM ou BLUE BASE DICOM en appuyant sur le bouton ou .
4. Appuyez sur le bouton ENTER.
5. Appuyer sur le bouton ou pour selectionner le parametre.

OFF...... Sélectionnez ce paramètre pour un usage normal.

HIGH ......La mise en valeur est effectuee sur la reproductibilité des gradations cote blanc.

(Notez toutefois que les gradations cote noir sont perdues.)

MIDDLE .......La mise en valeur est effectuee sur la reproductibilite des gradations dans les niveaux de gris.

(Notez toutefois que les gradations cotses noir et blanc sont perdues.)

LOW ....La mise en valeur est effectuee sur la reproductilité des gradations cote noir.

(Notez toutefois que les gradations côté blanc perdues.)

Important:

• Vous pouvez aussi régler Color Enhancer en appuyant sur le bouton CE de la télécommande.

Ce projecteur sélectionne automatiquement un format de signal correct selon le type de signal videoi fourni par l'ordinateur. Cependant, les signaux videoi depuis l'ordinateur ne peuvent etre projetés correctement selon les types d'ordinateur et d'images à projeter. Le cas échéant, procedez aux réglages en suivant le diagramme ci-dessous.

Réglage de l'image venant de l'ordinateur à l'aide du menu:

Selon les symptômes, effectuez les opérations suivantes.

Bandes blanches..............	Réglez l'options TRACKING du menu REGLAGE SIGNAUX VIDEO.
L'image projetée scintille.
L'image projetée est floue.	Réglez l'options AJUSTEMENT FIN SYNC du menu REGLAGE SIGNAUX VIDEO.
L'image projetée est décalée horizontally.	Réglez l'options POSITION HORIZ du menu REGLAGE SIGNAUX VIDEO. Chaque fois que vous appuyez sur le bouton <, l'image se décale vers la droite. Chaque fois que vous appuyez sur le bouton >, l'image se décale vers la gauche.
L'image projetée est décalée verticallement.	Réglez l'options POSITION VERT du menu REGLAGE SIGNAUX VIDEO. Chaque fois que vous appuyez sur le bouton <, l'image se décale vers le bas. Chaque fois que vous appuyez sur le bouton >, l'image se décale vers le haut.
La partie supérieure de l'image est courbée.	Changez le réglage de RATTRAPAGE SYNCHRO dans le menu REGLAGE SIGNAUX VIDEO. Sélectionnez MARCHE , appuyez sur la bouton ENTER et réglez DEBUT ou FIN pour réduire la courbe.
Une ligne noire ou blanche apparait sur l'image.	Réglez POSITION CLAMP ou PROFONDEUR CLAMP dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR.
Le mouvement de l'image n'est pas naturel.	Réglez SYNC VERTICAL dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR. Sélectionner AUTO pour l'emploi normal.
Des parasites apparaisent sur la moitié droite.	Réglez SHUTTER(LS) ou SHUTTER(RS) dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR.
Des parasites apparaisent sur la partie.	Réglez SHUTTER(U) ou SHUTTER(L) dans le menu REGLAGE SIGNAUX VIDEO-SOUS MENU UTILISATEUR.
supérieure ou inférieure de l'image.
1. Affichez le menu REGLAGE SIGNAUX VIDEO.
2. Pour sélectionner une option, appuyez sur le bouton ▲ ou ▼.
3. Appuyez sur le bouton ▲ ou ▲ pour régler l'options selectionnée.

Pour annuler le menu:

4.Appuyez sur le bouton MENU.
- En'utilisation normale, ne modifiez pas les réglages du menu REGLAGE SIGNALUX VIDEO.

Méthode simple de réglage de la position de l'image

Réglage de la position horizontale:

1. Alignez le bord gauche de l'image avec le côté gauche de l'écran en réglant POSITION HORIZ Puis, alignez le bord droit de l'image avec le côté droit de l'écran en réglant TRACKING.
2. Effectuez de nouveau l'etape 1 ci-dessus pour finaliser le réglage de la position horizontale.

Réglage de la position verticale:

1. Alignez le bord supérieur de l'image sur le bord supérieur de l'écran en réglant l'options POSITION VERT.

LPF (Filtre progressif)

Yououpezactiverlefiltr LPFounon.

Un trainage vertical ou horizontal peut apparaître sur l'image projetée, selon le type du lecteur DVD ou de la console de jeu utilisés. Dans ce cas, vous pouze réduire ce trainage en validant LPF. Mais l'image projetée sera légèrement adoucie.

Réglage de l'image affichée au démarrage ou lors de la mise en sourdine

Vous pouvez afficher l'image de votrechoix sur I'écran de démarriage (ou écran de veille). À l'aide du menu, vous poupez également utiliser cette image pour l'arrière-plan qui s'affiche lorsquela video est en sourdine ou si aucun signal n'est reçu.

Important:

• Vous ne pourrez pas régler CAPTURE L'IMAGE si la fonction MOT DE PASSE du menu OPTION a été régée sur ECRAN DE VEILLE afin d'activer le verrouillage par mot de passer.
• Vous ne pouvez pas activer CAPTURE L'IMAGE lorsqu'el entrée est réglée sur le signal video composant.

Procedure de réglage

1. Appuyez sur la touche COMPUTER pour selec-tionner l'image envoyée sur la borne COMPUTER/COMPONENT VIDEO IN.
2. Affichez l'imag de votrechoix.
3. Affichez le menu INSTALLATION.
4. Sélectionnez CAPTURE L'IMAGE en appuyant sur la touche ▲ ou ▼.

5. Appuyez sur la touche ENTER.

6. Le menu de réglage s'affiche.

Réglage de la couleur de l'arrière-plan

(Réglez la couleur de l'arrière-plan uniquement lorsque vous réglez la taille de l'image sur x1 ou x4.)

1. Sélectionnez COULEUR FOND en appuyant sur la touche ▲ ou ▼.
2. Sélectionnez la couleur de votre choix pour l'arrête-plan (GRIS, ROUGE, VERT, BLEU, NOIR, BLANC, ROUGE 50% , VERT 50% ou BLEU 50% ) en appuyant sur la touche ou .

Réglage de la taille de l'image

1. Sélectionnez TAILLE en appuyant sur la touche à ou .
2. Sélectionnez x1, x4 ou PLEINE en appuyant sur la touche ou .

X1

X4

PLEINE

Capture de l'image

1. Sélectionnez CAPTURE en appuyant sur la touche

ou

11.Appuyez sur la touche ENTER.

• Un cadre rouge apparait. (Laaille du cadre rouge est de 320 x 240 pixels.)

1. Réglez la taille de l'image à capturer de façon à ce qu'elle tiennent dans le cadre rouge.

2. Appuyez sur la touche , , ou pour déplacer le cadre rouge.

3. Vous ne pouvez pas déplacer le cadre rouge à l'extérieur de l'écran.

13.Appuyez deux fois sur la touche ENTER.

• La capture de l'image démarre.
• Appuyez sur la touche MENU pour annuler la procédure.

• Une fois la capture d'image terminée, l'image capturée s'affiche pendant 3 secondes.

Important:

• Une fois le nouvel écran de démarrage installé, vous ne pourrez pas restaurer l'écran de démarrage d'origine. (Meme si vous sélectionnez RE-INITIAL dans le menu OPTION, l'écran par défaut installé en Usine ne sera plus disponible.) Pour changer à nouveau l'écran de démarrage, capturez une autre image.
• L'image capturée s'affiche lorsque vous redémarrez l'appareil. Si l'image capturée ne s'affiche pas, vérifie dans le menu INSTALLATION si le réglage ECRAN DE VEILLE n'est pas sur ARRET. (Voir page 24.)
• Pour afficher l'image capturée lorsque la video est en sourdine, réglez MODE MUET dans le menu INSTALLATION sur IMAGE. (Voir page 24.)
• Si aucun signal n'est reçu et que le paramètre COULEUR FOND du menu INSTALLATION est régé sur IMAGE, l'image capturée s'affichera.
• Certaines images ne peuvent pas etre capturées correctement en raison de leur type de signal.

Verrouillage par mot de passer

Ce projecteur est équipé d'une fonction de verrouillage par mot de passer ceçon pour protégger l'appareil contre les utilisations incorrectes par des enfants et pour empêcher l'utilisation par d'autres personnes que les utilisateurs spécifiés.

AFFICHAGE

Lorsque le projecteur est allumé, l'écran de démarrage (ou écran de veille) apparait et reste à l'écran jusqu'à ce que le mot de passée soit entré. Une fois le mot de passée entré, l'écran de démarrage passée à l'écran de fonctionnement normal.

TOUCHES

Seuls les menus suivants sont disponibles.

• COLOR ENHANCER, CONTRASTE et LUMINOSITE dans le menu IMAGE
• TOUCHES de MOT DE PASSE dans le menu OPTION
• Menu INFORMATION

L'utilisateur peut contrôler les menus de façon très simple.

ECRAN DE VEILLE

Les fonctions CAPTURE L'IMAGE et ECRAN DE VEILLE du menu INSTALLATION ne sont pas disponibles. ECRAN DE VEILLE est mis automatiquement à MARCHE.

Pour activer la fonction de verrouillage par mot de passage:

1. Affichez le menu OPTION.
2. Appuyez sur la bouton ▲ ou ▼ pour sélectionner MOT DE PASSE.

3. Appuyez sur le bouton ou pour passer successivement aux modes AFFICAHAGE , TOUCHES et ECRAN DE VEILLE .

4. Si le mot de passer a déjà été activé, le mode ne pourra pas être changé. Dans ce cas, appuyez sur la bouton ENTER pour annuler le verrouillage par mot de passer et essayez à nouveau.

5. Appuyez sur la bouton ENTER.

6. L'écran de réglage du verrouillage par mot de passer apparaît.

1. Appuyez sur la bouton ENTER.

2. L'écran permettant d'entrez un mot de passer apparait.

1. Entrez le mot de passer de 4 à 8 chiffres à l'aide des boutons , , ou sur la télécommande comme montré ci-dessous.

$$ (\triangle = 1, \triangleright = 2, \nabla = 3, \triangleleft = 4) $$

1. Appuyez sur la bouton ENTER.
2. Pour annuler la procédure, appuyez sur la touche MENU.
3. Entrez à nouveau le mot de passer pour le confirmer, en répétant ces mêmes étapes.

4. Appuyez sur la bouton ENTER.

5. Si le mot de passer ne correspond pas, un message d'erreur s'affiche.

6. Pour annuler la procédure, appuyez sur la touche MENU.

Pour annuler la fonction de verrouillage par mot de passage:

1. Affichez le menu OPTION.

2. Appuyez sur la bouton ▲ ou ▼ pour sélectionner MOT DE PASSE.

3. Appuyez sur la bouton ENTER.

L'écran d'annulation du verrouillage par mot de passage apparait.

1. Appuyez sur la bouton ENTER.

2. L'écran permettant d'entrée le mot de passer apparait.

1. Entrez le mot de passer de 4 à 8 chiffres à l'aide des boutons , , ou sur la télécommande comme montré ci-dessous.

$$ (\triangle = 1, \triangleright = 2, \nabla = 3, \triangleleft = 4) $$

1. Appuyez sur la bouton ENTER.

2. Si vous avez entrez un mot de passer incorrect, Si le mot de passer ne correspond pas, un message d'erreur s'affiche.

3. Pour annuler la procédure, appuyez sur la touche MENU.

Important:

• Désactivez le mot de passer en appuyant simultanément sur les touches MENU et ENTER du panneau de commande pendant environ trois secondes.

Zoom image

En appuyant sur la bouton EXPAND de la télécommande, vous pouvez augmenter la taille de l'image, afin d'en étudier les détails.

• Le mode ZOOM IMAGE ne fonctionne pas avec certains signaux d'entrée. Pour plus de détails, voir page 45.
• Le mode ZOOM IMAGE ne fonctionne pas avec un signal video ou S-video.

Pour utiliser le mode ZOOM IMAGE:

1. Appuyez sur la bouton EXPAND.

2. Vous pouvez selectionner la zone à agrandir en appuyant sur la bouton , , , ou de la télécommande.

3. Vous pouvez changer le taux d'agrandissement de la zone sélectionnee en appuyant sur la bouton + ou -.

4. Appuyez à nouveau sur la bouton EXPAND pour quitter le mode ZOOM IMAGE.
   L'écran normal apparait.

Important:

• En mode ZOOM IMAGE, vous ne pouvez pas régler le volume.

Image dans l'image (PinP)

Une des fonctions spéciales de ce projecteur est le mode Image dans l'image (PinP). Le mode PinP permet de visualiser les images simultanément à partir de différentes sources.

Pour utiliser le mode PinP

1. Appuyez sur la bouton PinP de la télécommande.

2. Lorsque vous appuyez sur la bouton PinP et que l' image de la borne COMPUTER/COMPONENT VIDEO IN-1/IN-2 ou COMPUTER/COMPONENT VIDEO DVI-D (HDCP) est affichée à l'écran, l' image de la borne VIDEO IN ou S-VIDEO IN est affichée comme image secondaire.

3. Lorsque l'image de la borne VIDEO IN ou S-VIDEO IN est affichée, le mode PinP n'est pas activé.

4. Lorsque l'entrée est réglée sur le signal videoo composant, le mode PinP n'est pas activé.

5. Si nécessaire, sélectionnez la source d'entrée externe désirée pour l'image secondaire à l'aide du bouton VIDEO ou S-VIDEO de la télécommande ou du bouton VIDEO du panneau de commande.

6. Appuyez sur la bouton PinP de la télécommande.

L'imagesecondairedisparait.

Pour changer la position de l'image secondaire:

Appuyez sur la bouton ou de la télécommande.

• Quand il n'y a pas de signal video pour l'image secondaire, vous ne pouvez pas changer la position d'affichage.

Important:

• En mode PinP, il se peut que le déplacement des images ne soit pas naturel.
• Le mode PinP n'est pas disponible avec certains signaux d'entrée. Pour plus d'informations, voir page 45.
• Lorsque la bouton COMPUTER 1, COMPUTER 2 ou DVI-D (HDCP) sur la télécommande ou la bouton COMPUTER sur le panneau de commande est pressée, le mode PinP est annulé.
• Le mode PinP est uniquement disponible lorsqu' l'options F格式 est reglee sur AUTO.

Image fixe

Pour arrêter momentanément l'image (ou pour afficher une image fixe):

Appuyez sur la bouton STILL de la télécommande.

• L'imag simmobilisera momentanement.

Pour remettre l'image en mouvement:

Appuyez à nouveau sur la bouton STILL de la télécommande.

Important:

• Ne pas afficher une image immobile pendant une durée prolongée, car les images rémanentes peuvent persistier sur l'écran. (Voir page 42.)

Contrôle à distance avec la souris

En connectant le micro-ordinateur par la prise d'entrée USB, vous pouze commander votre ordinateur par le biais de la télécommande.

Projecteur + PC avec USB connecteur

Seuls les PC supportant une souris USB peuvent fonctionner de cette manière.
- Lorsque la lampe est activée, il est possible que l'ordinateur connecté à l'aide du cable USB ne fonctionne pas correctement. Dans ce cas, redémarrez l'ordinateur.
La souris ne fonctionne pas pendant un certain temps après la mise sous tension de l'appareil.
- Lorsque votre ordinateur est connecté à travers un long cable USB, il est possible qu'il ne soit pas correctement contrôle par la commande à distance. Pour rallonger le cable, il est recommendé d'utiliser un répéteur.

Manipulation

Supervision et contrôle par ordinateur

Voues pouvez superviseer et contrcler le fonctionnement du projecteur a l'aide d'un ordinateur personnel via un reseau LAN.

• Pour superviseur et contrôle le projecteur, installez "Projector-Control Device Installer *" inclus sur le CD-ROM fourni. Pour connaître la procédure d'installation et d'utilisation du logiciel, reportez-vous au "Manuel utilisateur de l'utilitaire de contrôle LAN" inclus sur le CD-ROM fourni.

*) Fonctions

• Définition de l'adresse IP du projecteur
• Définition du mot de passer, de la langue d'affichage et du contrôle du réseau local
  Parametre de certification PJLinkTM (fonction telnet)
  Lancement de l'util de contrôle/supervision (ProjectorView) à l'aide du navigateur Internet

Principales fonctions

ProjectorView

L'outil de contrôle/supervision (ProjectorView) à l'aide du navigateur Internet

PJLinkTM

Ce projecteur prend en charge le protocole de contrôle standard PJLink™. Vous pouvez contrôler et surveiller le fonctionnement de projecteurs de différents modèles et de différents fabricants à l'aide de la même application.

A propos de PJLinkTM

• Si vous souhaitez utiliser la fonction PJLink™, vous devez partager du logiciel d'application PJLink™.
• Pour les specifications de PJLink™, accédez au site Web de Japan Business Machine and Information System Industries Association (JBMIA). (http://pjlink.jbmia.or.jp/english)
• Ce projecteur est entiement conforme aux specifications de JBMIA PJLink™ Coupe 1. Il supporte toutes les commandes définies par PJLink™ Coupe 1, et sa conformite avec les specifications standard PJLink™ Version 1.0 a été vérifiée.

Connexion

• Utilisez un cable direct de catégorie 5 pour la connexion LAN.
• Ne touche pas aux parties métalliques du connecteur et du cable du réseau local. Vote corps peut en effet décharger de l'électricité statique qui risque d'endommager le projecteur.

Utilisation des modes d'emploi

Le "Manuel utiliseur de I'utilitaire de contrôle LAN" sont disponibles en format PDF sur ce CD-ROM.

Ouverture du Manuel:

1. Charger le CD-ROM dans le lecteur de CD-ROM.
2. Ouvrir le CD-ROM "MH2850".
3. Double-cliquer sur "MANUAL_LAN.HTML" à l'intérieur du CD-ROM. Une liste de可以选择 de langue pour le mode d'emploi d'affichera.
4. Déplacer le pointeur de la souris sur la langue désirée et cliquer.

Cet apparéil est équipé de deux voyants, chacun d'entre deux indiquant les conditions de fonctionnement du projecteur.

Voutrouvez ci-dessous des solutions à vos événuels problèmes. Si ces problèmes persistent, éteignez le projecteur et consultez votre revendeur.

Conditionsnormales

POWER	STATUS	CONDITION	REMARQUE
Rouge fixe	Arrêt	Stand-by (Attente)
Vert fixe	Vert clignotant	Allumage de la lampe en mode veille (environ 1 minute)	Il n'est pas possible de couper l'alimentation en appuyant sur la touche POWER.
		Extinction de la lampe en mode veille (environ 2 minutes)	Pendant la première minute, il n'est pas possible d'activer l'alimentation en appuyant sur la touche POWER.
Vert fixe	Vert fixe	L'appareil est sous tension. (Conditions normales)

Conditions anomalies

POWER	STATUS	CONDITION	SOLUTION POSSIBLE
Vert fixe ou Rouge fixe	Orange clignotant	Température anormale • Les grilles de ventilation sont obstrués par de la poussière ou des salissures. • La température de la piece est élevé.	• Nettoyez les grilles de ventilation. • Installé le projecteur dans un endroit plus frais.
Rouge fixe	Vert clignotant	Le circuit de protection est activé ou la lampe est dans un état annormal.	• Attendez que levoyant STATUS s'éteigne, puis appuyez sur la touche POWER. • Si la solution ci-dessus ne fonctionne pas, remplacez la lampe.
Vert fixe	Vert/rouge clignotant	Avertissement de durée d'utilisation de la lampe. (La durée totale d'utilisation de la lampe a atteint 3750 heures"1 alors que l'appareil était sous tension.)	Remplacez la lampe. Si ce problème se produit, installez une lampe neuve.
Rouge fixe	Rouge clignotant	Avertissement de durée d'utilisation de la lampe. (La durée totale d'utilisation de la lampe a atteint 3750 heures"1 alors que l'appareil était hors tension.)
Rouge fixe	Rouge fixe	Avertissement de durée d'utilisation de la lampe. (La durée totale d'utilisation de la lampe a atteint 5000 heures"12 alors que l'appareil était hors tension.)
Vert/rouge clignotant	Arrêt	Le couvercle de la lampe n'est pas fermé.	Fermez correctement le couvercle.
Vert/rouge clignotant	Fixe ou clignotant	Anormal.	Contactez votre revendeur.

1: Lorsque MODE LAMPE du menu INSTALLATION est régle sur BAS. Lorsqu'il est régle sur STANDARD, la durée est réduite.
2: Lorsque MODE LAMPE est régle sur STANDARD, la durée est réduite à 2000 heures.

Ce projecteur est équipé d'une lampe permettant de projeter des images. Cette lampe est un consommable. Elle peut brûler ou perdre de sa luminosité en cours d'utilisation. Dans ce cas, remplacez-la par une lampe neue dés que possible. Utilisez uniquement une lampe neue vendue séparément et spécifiquement destinée au ce projecteur. Pour plus d'informations, consultez votre revendeur.

Lampe de rechange VLT-XL650LP

Avertissement:

• Ne faites pas tomber les vis de fixation de la lampe dans le projecteur. N'introduisez aucun objet métallique ou inflammable dans le projecteur. La présence d'un corps étranger à l'intérieur du projecteur pendant son fonctionnement présente un risque d'incendie ou d'électrocution. Si vous ne pouvez pas retarder le corps étranger vous-même, contactez votre revendeur.
  Fixez correctement la lampe. Si celle-ci n'est pas correctement installee, elle ne s'allumera pas. Une mauvaise installation presente également un risque d'incendie.
• Ne secouez pas la lampe extraite ou ne la placez pas devant votre visage. Vous pourriez vous blessez aux yeux avec des fragments de verre volants ou tombants.
• Ne remplacez pas la lampe immédiatement après utilisation, car son boîtier est très chaud. Vous risqueriez de vous brûler. Mettez l'équipement hors tension à l'aide du bouton POWER. ÀpRES l'extinction de la lampe, attendez environ deux minutes que les ventilateurs d'entrée et de sortie d'air du refroidissement de la lampe s'arrêtent. Puis débranchez le cordon d'alimentation et attendez au moins une heures pour que la lampe soit suffisamment froide avant de la toucher.
• Ne touchez pas la lampe directement. Elle pourrait se briser et vous risqueriez de vous blesser ou de vous brûler.

Intervalle de remplacement de la lampe

L'intervalle de remplacement de la lampe recommandé est d'environ 5000 heures ^12 d'utilisation consécutive. L'intervalle varie en fonction de l'environnement de fonctionnement et peut être plus court que 5000 heures ^12 . Une diminution de la luminescence et/ou de la luminosité des couleurs indique que la lampe doit être remplaçée. Lorsque la durée d'utilisation de la lampe dépasse 3750 heures ^1 , le voyant clignotera du vert au rouge (lorsque la lampe est allumée; si elle n'est pas allumée, le voyant s'allumera en rouge) et le message de remplacement de la lampe apparaitra à l'écran pendant une minute chaque fois que la lampe sera allumée. Àpres avoir utilisé la lampe pendant environ 4750 heures ^1 , le message de remplacement (LAMP EXCHANGE) apparaitra ensuite à l'écran pendant une minute, toutes les 25 heures ^1 . Lorsque la durée d'utilisation de la lampe dépasse 5000 heures ^1*2 , le projecteur s'éteint automatiquement et ne peut plus être utilisé jusqu'à ce que la lampe soit remplaçée et le compteur de durée d'utilisation remis à zéro.

1: Lorsque MODE LAMPE du menu INSTALLATION est régle sur BAS. Lorsque le réglage est sur STANDARD, cette durée est raccourcie.
2: Lorsque MODE LAMPE est régle sur STANDARD, cette durée est raccourcie à 2000 heures.

Attention:

• La lampe ne doit être démontré que pour être remplacée. Une dépose inutil risque de la casser.
• Ce projecteur utilise une lampe au mercure haute pression comme source lumineuse. En cas de chocol, de rayure ou de déterioration pendant son fonctionnement, celle-ci risque d'explposer ou de ne plus fonctionner. Le délambda avant l'explosion ou la panne définitive varie considérablement d'une lampe à l'autre et selon les conditions d'utilisation. Par consequement, la lampe risque d'explposer très rapidement après le démarrage.
• Le risque d'explosion augmente si vous utilisez la lampe au-delà de sa période de remplacement. Lorsque le message de remplacement de la lampe apparait, remplacez-la immédiatement par une lampe neuve, même si elle s'allume toujours normalement.
• En cas d'explosion de la lampe au mercure haute pression, des éclats de verre s'éparpillent à l'intérieur et à l'extérieur du boîtier et le gaz contenu dans la lampe se diffuse à l'intérieur et à l'extérieur du projecteur. Le gaz de la lampe contient du mercure. Ne l'inhalez pas et évitez tout contact avec vos yeux ou votre bouche. Si vous le respirez ou qu'il pénétre dans votre oeil ou votre bouche, consultez immédiatement un médecin.
• Si la lampe au mercure à haute pression explode, des éclats de verre peuvent se trouver éparpillés à l'intérieur du projecteur. Demandez à votre revendeur de replacer la lampe et de contrôler l'intérieur du projecteur. Lorsque vous nettoyez ou replacez la lampe vous-même, veillez à tener le bras de la lampe. Vous pourriez vous blesser avec les éclats de verre.
  Lorsque you retirez la lampe du projecteur monte au plafond, utilisez le plateau de remplacement de lampe livre avec le projecteur ou la lampe en option afin d'empêcher toute dispersion des fragments de verre.
  Assurez-vous d'utiliser la lampe exclusive de ce projecteur, VLT-XL650LP. L'utilisation d'autres lampes peut entrainer un dysfonctionnement du projecteur.

Remplacement de la lampe:

1. Débranche le cordon d'alimentation.
2. Dévissez la vis (a) à l'aide d'un tournevis cruciforme (+) et retirez le couvercle de la lampe (b).
3. Dévissez les vis (c) à l'aide d'un tournevis cruciforne (+).
4. Soulevez la poignée.

5. Extrayez le boîtier de la lampe par sa poignée, tout en tenant fermement le projecteur.

6. Sortez doucement le boitier de la lampe du projecteur. Si vous le sortez rapidement, la lampe risque de se briser et de projeter des éclats de verre.

7. Ne renversez aucun liquide sur le boitier de la lampe que vous avez sorti et tenez-le éloigné des objets inflammables et des enfants, afin d'eviter tout risque de blessure ou d'accidie.

8. Fixez soigneusement un nouveau boîtier de lampe dans le projecteur, en veillant à respecter le sens d'installation.

9. Remettez la poignée dans sa position d'origine.

10. Vérifiez si la poignée est bien verrouillée.

11. Revissez les vis (c) à l'aide d'un tournevis cruciforne (+).

12. Revissez la vis (a) à l'aide d'un tournevis cruciforme (+), afin de fixer le couvercle de la lampe.

Remise à zéro du compteur de durée d'utilisation de la lampe

Branchez le cordon d'alimentation et remettez à zéro le compteur de durée d'utilisation de la lampe en appuyant simultanément sur les boutons , , et POWER du panneau de commande pendant environ trois secondes.

Important:

Si you n'appuyez pas simultanement sur ces trois boutons, la durée d'utilisation de la lampe ne sera pas remise a zéro.
Lorsque le voyant STATUS s'allume pour sortir,ILA signifie que le compteur de durée d'utilisation de la lampe a ete correctement remis a zero.
- Si le couvercle de la lampe n'a pas eté fixé correctement, le projecteur ne s'allumera pas.
N'oubliez pas de remetter le compteur de durée d'utilisation de la lampe a zéro chaque fois que vous remplacez la lampe.
- Remettez le compteur de durée d'utilisation de la lampe à zéro uniquement lorsque vous remplacez la lampe.

Lorsque vous retirez la lampe du projecteur monté au plafond

Lorsque you retirez la lampe du projecteur monte au plafond, utilisez le plateau de remplacement de lampe livre avec le projecteur ou la lampe en option afin d'empêcher toute dispersion des fragments de verre.

Montez le plateau de remplacement de lampe selon les instructions fournies avec le plateau.

Important:

• La lampe est fragile. Si elle se casse, voirlez à ne pas vous couper avec les éclats de verre.

Attention:

• Ce projecteur utilise une lampe qui contient du mercure. L'élimination de la lampe ou du projecteur avec la lampe peut être soumise à l'églislation pour des raisons environnementales.

Avertissement:

• Ne jamais utiliser de chiffon inflammable ou d'autres matériel inflammable lors du nettoyage du filtré à air. Les substances inflammables risquent de s'enflammer et de causeur un incendie ou une panne lorsque la lampe est allumée.
• N'utilise pas de solvents inflammables (benzène, diluant etc.) et d'aerosols inflammables lors du nettoyage du corps du projecteur et de l'objectif. Les substances inflammables risquent de s'enflammer et de causeur un incendie ou une panne lorsque la lampe est allumée.

Attention:

N'oubliez pas d'éteindre la lampe et de débrancher le cordon d'alimentation de la prise secteur avant toute opération d'entretien sur le projecteur.

Nettoyage du filtré à air

Nettoyez le filtré à air féquèment (environ une fois par mois). Si le filtré ou les grilles de ventilation sont bouchés par des salissures ou de la poussière, la température à l'intérieur du projecteur risque d'augmenter et de causeurs des problèmes, voire même d'endommager les parties internes et de diminuer la durée de vie des panneaux.

Lorsque la tempereature interne du projecteur devient trop elevee, le voyant STATUS clignote en orange et la lampe s'eteint.

1. Retournez le projecteur et soulevez le verrou du capot du filtre dans le sens de la flèche.
2. Retirez le filtré à air du capot du filtré.

3. Lavez le filtrte à air ou remplacez-le par un filtrtre neuf.

4. Utilisez de l'eau ou un détergent doux dilué pour nettoyer le filtré. Rincez le filtré soignement et laissez-le complètement sécher.

5. Fixez le filtré à air sur le capot du filtré.

6. Fixez le capot du filtré sur le projeteur.

7. Veillez à ce que le filtré à air soit fixé correctement et à ce qu'il ne puisse pas se déplacer.

Important:

Si le filtr est endommag ou s'il est tres sale, remplacez-le par un filtr neuf. Pour obtenir un filtr neuf, contactez.
yore revendeur.
- N'utilisez que le type de filtrre spécialément concu à cet effet.

Attention:

N'utilisez jamais le projecteur sans filtré à air. Sinon, de la poussière risque de pénétrer dans le projecteur et de provoquer un incendie ou une panne.

Nettoyage du projecteur et des trous de ventilation

Utilisez un chiffon doux pour nettoyer le projecteur et les grilles de ventilation. Lorsque les grilles sont sales, nettoyezles avec un chiffon doux imbibé d'un détergent doux dilué et séchez-les ensuite avec un chiffon sec.

Pour éviter que la surface du projecteur ne déteigne ou ne se détière:

• Ne vaporisez pas de l'insecticide sur le projecteur ou à l'intérieur de celui-ci.
  N'utilise pas de l'essence ou du diluant pour le nettoyer.
• Ne laissez pas des matériaux en caoutchou ou en plastique entrer en contact avec le projecteur.

Nettoyage de I'objectif

Utilisez une Brosse spéciale pour les objectifs ou un chiffon spécial imbibé d'un produit destiné au nettoyage des objectifs. La surface de l'objet est fragile. Utilisez uniquement du matériel de nettoyage d'objet recommandé et non-abrasif. Ne touche pas l'objet avec vos doigts.

Avant d'envoyer le projecteur en réparation, consultez les informa ci-dessous. Si les symptômes persistent, n'utilise plus le projecteur, débranchez la prise électrique et contactez votre revendeur.

Aucune image ne s'affiche à l'écran.

Problème	Solution
Mise sous tension impossible.	Vérifiez si les voyageants sont éteints ou allumés (dans ce cas, vérifie également leur couleur et s'ils clignotent ou non).
	POWER STATUS Solution
	□ Arrêt □ Arrêt Branchez le cordon d'alimentation sur le projecteur. Branchez le cordon d'alimentation sur une prise secteur.
	Rouge fixe □ Arrêt Si des objets bloquent l'entrée d'air ou la grille de sortie, retirez-les et effectuez les opérations suivantes: 1. Débranchez le cordon d'alimentation de la prise secteur. 2. Attendez que le projecteur ait refroidi. 3. Branchez le cordon d'alimentation sur la prise secteur. 4. Appuyez sur la touche POWER.
	Orange clignotant □ Arret Si des objets bloquent l'entrée d'air ou la grille de sortie, retirez-les. N'expose pas les grilles de sortie d'air à un courant d'air chaud émis par un apparéil de chauffage. Vérifiez si le filtre n'est pas obstrué par des salissures ou de la poussière. → Si le filtre est obstrué, nettoyez-le. (Voir page 40.)
	Vert clignotant □ Arret Lorsque le voyant STATUS arrêté de clignoter, appuyez sur la touche POWER. Si vous débranchez le cordon d'alimentation alors que le ventilateur tourme encore, la lampe risque de ne pas s'allumer avant environ 1 minute, la prochaine fois que vous rebrancherez le cordon d'alimentation. Àprouès s'était éteinte, la lampe ne peut plus se rallumer pendant environ 1 minute. Appuyez plusieurs fois sur la touche POWER.
	Rouge fixe □ Remplacez la lampe. (La lampe a atteint la fin de sa durée de vie.)
	Rouge/vert clignotant □ Arrêt Fixe ou Fixe ou Arret □ Arret Fixe ou Arret D'ébranchez le cordon d'alimentation de la prise secteur et contactez votre revendeur.
Aucune image ne s'affiche à l'écran.	Annulez la mise en sourdine du signal audio/vidéo en appuyant sur la bouton MUTE. Vérifiez que le cache de l'objetif a été enlevé. L'allumage de la lampe peut prédre environ 1 minute. Dans des cas très rares, elle peut ne pas s'allumer. Le cas échéant, attendez quelques minutes puis recommencez. Si le projecteur a été mis hors tension avant le refroidissement suffisant de la lampe, le ventilateur peut semettre en marche et le bouton POWER risque de ne pas fonctionner après la mise sous tension. Àprouès l'arrêt du ventilateur, appuyez sur le bouton POWER pour que levoyant POWER s'allume fixe de nouveauau. Dans le menu OPTION, réglez ENTREES SCART sur ARRET. (Voir page 25.) Vérifiez que la grille d'entrée d'air est propre. Vérifiez que le capot de la lampe est fermé. (Voir page 39.) Vérifiez que les câbles raccordés aux périhériques extérieurs ne sont pas coupés. Si vous utilisez un prolongateur, remplacez-le par le cable fourni avec l'équipement pour vérification. Si les images sont affichées correctement, ajoutez un amplificateur de signal RVB au prolongateur.
L'alimentation est coupée.	Il se peut que l'entrée d'air ou la grille de sortie d'air soit bloquée. (Dans un tel cas, le voyant STATUS clignote en orange.) → Retirez les objets qui bloquent l'entrée d'air ou la grille de sortie d'air et effectuez les opérations suivantes. 1. Attendez que le ventilateur d'aspiration et/ou le ventilateur d'extraction s'arrête. (Attendez que levoyant STATUS s'éteigne.) 2. Débranchez le cordon d'alimentation de la prise secteur. 3. Attendez environ 10 minutes. 4. Branchez le cordon d'alimentation sur la prise secteur. 5. Appuyez sur la bouton POWER. Lorsque le voyant STATUS s'allume en rouge, cela signifie que la lampe doit être remplaceée. Dans ce cas, remplacez la lampe. Vérifiez que ARRET AUTO a été réglé sur ARRET. Si la lampe est endommagée, elle risque de s'éteindre après une certaine durée de fonctionnement.

Aucune image ne s'affiche à l'écran. (suite)

Problème	Solution
L'écran permettant d'entrée le mot de passer apparait.	• La fonction MOT DE PASSE du menu OPTION a été régée sur AFFICHAGE ↓ afin d'activer le verrouillage par mot de passer. → Entrez le mot de passer ou contactez la personne en charge de la gestion du projecteur. (Voir page 33.)
“NO SIGNAL” s'affiche.	• Mettez l'appareil connecté sous tension ou vérifiez si celui-ci fonctionne correctement. • Vérifiez si l'appareil externe émet un signal de sortie. (Ce contrôle est particulièrement conseillé si l'appareil externe utilisé est un ordinateur portable.) • Vérifiez si le cable connecté à l'appareil externe n'est pas endommagé. • Vérifiez si le projecteur est connecté à l'appareil externe à l'aide des bornes correctes. • Vérifiez si l'appareil connecté est correctement sélectionné comme source d'entrée. • Si vous utilisez une rallonge, remplacez-la par le cable fourni et contrôlez si les images sont projétées correctement. Si les images sont projétées correctement, utilisez un amplificateur de signal RVB avec la rallonge.

Les images ne s'affichent pas correctement.

Problème	Solution
Les images projetées tremblant.Les images projetées sont décalées.	Vérifiez si le cable connecté à l'apparil externe n'est pas sur le point de se rompre.Connection fermenté la prise du cable au connecteur de l'appareil externe.Projeter une image contenant de nombreux caractères comme par exemple le menu d'aide et appuyer sur la touche AUTO POSITION.II arrive parfois que certains ordinateurs émettent des signaux ne répondant pas aux spécifications. Réglez le menu REGLAGE SIGNAUX VIDEO. (Voir pages 30 et 31.)
Les images projetées sont déformées.	Réglez le projecteur et l'écran de façon à ce qu'ils soient perdiculaires l'un par rapport à l'autre. (Voir page 10.)
Les images projetées sont sombres.	Réglez LUMINOSITE et CONTRASTE dans le menu IMAGE. (Voir page 28.)Remplacez la lampe. (Voir page 38.)
Les images projetées sont flous.	Réglez la mise au point. (Voir pages 15 et 19.)Nettoyez l'objet.Appuyez sur la bouton ↓ ou > de la télécommande pour éliminer le tremblement.Réglez les options TRACKING et AJUSTEMENT FIN SYNC du menu REGLAGE SIGNAUXVIDEO. (Voir page 31.)Réglez LUMINOSITE et CONTRASTE dans le menu IMAGE. (Voir page 28.)Réglez le projecteur et l'écran de façon à ce qu'ils soient perdiculaires l'un par rapport à l'autre. (Voir page 10.)
Des images "fantômes" restent à l'écran.	Ce phénomène est amélioré si I'on continue de projeter une imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME un imageASFME UNIFACADELLE
Des points rouges, bleus et verts apparaissant dans les images projetées.Des points noirs apparaissant dans les images projetées.	Ce phénomène est lié au projecteur LCD et il ne s'agit pas d'un dysfonctionnement. (Ilarrive que quelques pixels restent allumés ou éteints en continu et cela ne constitue pas un dysfonctionnement. Plus de 99,99% des pixels fonctionnement correctement.)
Les images projetées serontent de fines bandes.	Ce symptôme est dû à une interférence avec la surface de l'écran et ne constitue pas une panne. Remplacez l'écran ou modifiez légèrement la mise au point.Un trainage vertical ou horizontal peut apparaitre sur l'image projetée, selon le type du lecteur DVD ou de la console de jeu utilisés. Dans ce cas, vous pouvez réduire ce trainage en validant LPF.
Les images projetées ondulent.	Vérifiez le bon en ficheage des prises des cables sur les périhériques extérieurs.Eloignez le projecteur de tout approeil émettant des ondes radio parasites.Lors du réglage de la correction trapézoidale, l'image peut ne pas s'afficher correctement selon le type du signal d'entrée. Il ne s'agit pas d'un dysfonctionnement. Dans ce cas, corrigez à nouveau la correction trapézoidale de telle façon que la correction soit minimale.
La nuance est incorrecte.	Vérifiez que les cables raccordés aux périhériques extérieurs ne sont pas coupés.
La teinte des images projetées est incorrecte.	Vérifiez si le paramètre ENTREES MULTIMEDIA du menu REGLAGE SIGNAUX VIDEO est correctement régèle. (Voir page 26.)Vérifiez si le cable connecté à l'approillement externe n'est pas endommagé.
Différences de teintedes couleurs.	Lorsque vous comparez les images projetées par deux projecteurs, les teintes des images affichées peuvent varier à cause de la différence entre leurs composants optiques. Il ne s'agit pas d'un dysfonctionnement.Lorsque vous comparez l'image projetée par ce projecteur avec celle affichée par la télévision ou un écran de PC, les teintes des images affichées peuvent varier à cause de la différence de capacité de reproduction des couleurs. Il ne s'agit pas d'un dysfonctionnement.

Les images ne s'affichent pas correctement. (suite)

Problème	Solution
Seules les zones mobiles des images transmises par l'ordinateur ne sont pas affichées.	Cela est dû à l'ordinateur utilisé. Contactez le fabricant de votre ordinateur.
Les images projetées sont obscurcies.	Alignez la résolution de sortie de votre ordinateur sur celle du projecteur. Pour savoir comment changer la résolution de sortie de votre ordinateur, contactez le fabricant de votre ordinateur. (Voir page 45.)Certaines images et certains textes sont obscurcis lors du réglage de la distorsion trapézoidale. Dans ce cas, utilisez le projecteur sans appliquer le réglage de la distorsion trapézoidale. (Voir page 21.)
Un bruit généant apparait au niveau de l'image.	Pour certaines images telles que celles de DVD, le bruit peut survenir au niveau de l'image enregistrée. Dans ce cas, diminuéz le paramètre de réglage de OVER SCAN du menu REGLAGE SIGNALAUX VIDEO. (Voir page 26.)

Autres

Problème	Solution
Les grilles de sortie d'air dégagent de l'air chaud.	Cet air est dû au refroidissement interne du projecteur. Vous sentez peut-être de l'air chaud: il ne s'agit pas d'un symptôme de panne.
Audio n'est émis.	Vérifiez si le volume n'est pas réglié trop bas.
Impossible d'utiliser le menu.	Il se peut que des parasites provoquent un dysfonctionnement des micro-ordinateurs à l'intérieur du projecteur. → Appuyez sur la bouton POWER pour éteindre la lampe et débranchez le cordon d'alimentation de la prise secteur murale. Attendez environ 10 minutes, branchez le cordon d'alimentation et essayez à nouveau.
"TEMPERATURE!!" s'affiche.	Ce message s'affiche lorsque la température ambiente est trop élevé. Si la température reste élevée, la lampe s'éteindra automatiquement. → Faites en sortie que la température ambiente n'atteigne pas des niveaux trop élevés. • Ce message s'affiche lorsque l'entrée d'air ou la grille de sortie d'air est obstruée. Si elles restent obstruées, la lampe s'éteindra. → Retirez les objets qui bloquent l'entrée d'air ou la grille de sortie d'air.
Le symbole ⊕ apparait.	Ce symbole apparait lorsque vous avez effectué une mauvaise manoeuvre. Il ne s'agit pas d'un dysfonctionnement.
La télécommande ne fonctionne pas très bien ou pas du tout.	Vérifiez si la batterie est bien installée dans la télécommande ou si elle n'est pas trop faible. (Voir page 6.) • Veillez à ne pas exposier le capteur de la télécommande à la lumière directe du soleil ou à une lumière fluorescente. (Voir page 9.) • Utilisez la télécommande en respectant son rayon d'action. (Voir page 9.) • Utiliser la télécommande à au moins 10 cm du projecteur.
Les boutons du panneau de commande (à l'exception de la bouton POWER) ne fonctionnent pas.	La fonction MOT DE PASSE du menu OPTION a été régliée sur TOUCHES ⊕ afin d'activer le verrouillage par mot de passer. → Annulez le verrouillage par mot de passer ou contactez la personne en charge de la gestion du projecteur. (Voir page 33.)

Si le problème ci-dessous survient après le remplacement de la lampe, vérifiez d'abord le point suivant.

Problème	Solution
Le projecteur ne démarre pas.	• Fixez le capot de la lampe à fond. (Voir pages 38 et 39.)• Ré initialisiez la durée de fonctionnement de la lampe. (Voir page 39.)
Levoyant STATUS clignote.	• Ré initialisiez la durée de fonctionnement de la lampe. (Voir page 39.)

Verrou Kensington

Ce projecteur est équipé d'un connecteur de verrouillage standard Kensington qui peut être utilisé avec le système de sécurité Kensington MicroSaver. Pour obtenir des informations sur la façon dont vous pouvez l'utiliser afin de protégger votre projecteur, reportez-vous aux informations fournies avec le système Kensington. Veuillez contacter Kensington Technology Group à l'adresse ci-dessous.

San Mateo, CA 94403, Etats-Unis

Telephone: +1- [phone] Fax: +1- [phone]

Les spécifications et l'aspect extérieur du projecteur sont susceptibles de modifications sans préavis.

Type		Projecteur LCD
Modèle		MH2850U
Technologie d'affichage		Panneau LCD 0,8 pouce: 3 parties (pour R, V, B) Pixel 1400 x 1050 = 1470000 pixels Total 4410000 pixels Taux de pixels actifs: 99,99% ou plus (chaque panneau)
Lentille de projection		F 1,7 - 1,9 f = 24 - 29 mm
Source lumineuse		261 W
Format de l'image (distance de projection)		40" min. à 300" max. (distance de projection 1,2 à 9,1 m)
Maximale résolution	Signal informatique	Résolution maximale: 1600 x 1200 points/compressé Résolution du panneau: 1400 x 1050 points
	Signal video	NTSC/PAL/SECAM/4,43NTSC/PAL-M/PAL-N/PAL-60
	Signal composant	480i, 480p, 576i, 576p, 720p, 1080i, 1080p Résolution du panneau: 1400 x 1050 points
Entrée informatique/vidéo composant		[Type de signal] [Type de borne] [Ligne] RVB analogue 2 RVB numérique DVI-D 1
Entrée video		[Type de signal] [Type de borne] [Ligne] Entrée video RCA 1 Entrée S-vidéo S 1
Entrée audio		[Type de signal] [Type de borne] [Ligne] RVB Mini-prise stréoé (ø3,5) 2 Vidéo RCA (L, R) 1 S-vidéo RCA (L, R) 1
Sortie moniter		[Type de signal] [Type de borne] [Ligne] RVB analogue Mini-D-SUB 15 broches 1
Sortie audio		[Type de signal] [Type de borne] [Ligne] RVB/vidéo/S-vidéo Mini-prise stréoé (ø3,5) 1
Haut-parleur		3 W mono type circulaire Ø4,5 cm x 1
Borne de commande/autres		RS-232C (D-SUB 9 broches), borne USB, borne LAN (RJ-45)
Température de fonctionnement		+5°C (+41°F) à +35°C (+95°F)
Tension nominale		Secteur 100 - 240 V, 50/60 Hz
Consommation		3,9 A
Dimensions		333 mm (L) x 125 mm (H) x 272 mm (P) * Saillie non incluse.
Poids		4,9 kg
Autres	Entrée S-vidéo	Signal de luminance: Vc-c = 1,0 V 75 Ω (sync. négative) Signaux de chroma: Vc-c = 0,286 V 75 Ω (signal de rafales)
	Entrée video	Vc-c = 1,0 V 75 Ω (sync. négative)
	Entrée video composant	YCbCr: Vc-c = 1,0 V 75 Ω (sync. négative) Vc-c = 0,7 V 75 Ω (Cb, Cr)
	Entrée analogique	RVB: Vc-c = 0,7 V 75 Ω YCbCr: Vc-c = 1,0 V (Y) (sync. négative) Vc-c = 0,7 V (Cb, Cr) HD/CS: niveau TTL (négatif ou positif) VD: niveau TTL (négatif ou positif)
	Entrée numérique (DVI)	Interface DVI-D (liaison simple TMDS) avec HDCP
	Entrées audio	350 mVrms, 10 k Ω ou plus

Spécifications des signaux RVB pour chaque mode Ordinateur du projecteur

Mode des signaux	Résolution (H x V)	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Fréquence Normal (H x V)	Réel (H x V)
TV60, 480i (525i)	-	15,73	59,94	1400 x 1050	-
TV50, 576i (625i)	-	15,63	50,00	1400 x 1050	-
1080i 60 (1125i 60)	-	33,75	60,00	1400 x 788	-
1080i 50 (1125i 50)	-	28,13	50,00	1400 x 788	-
480p (525p)	-	31,47	59,94	1400 x 1050	-
576p (625p)	-	31,25	50,00	1400 x 1050	-
720p 60 (750p 60)	-	45,00	60,00	1400 x 788	-
720p 50 (750p 50)	-	37,50	50,00	1400 x 788	-
1080p 60 (1125p 60)	-	67,50	60,00	1400 x 788	-
1080p 50 (1125p 50)	-	56,25	50,00	1400 x 788	-
CGA70	640 x 400	31,47	70,09	1400 x 900	640 x 400
CGA84	640 x 400	37,86	84,13	1400 x 900	640 x 400
CGA85	640 x 400	37,86	85,08	1400 x 900	640 x 400
VGA60	640 x 480	31,47	59,94	1400 x 1050	640 x 480
VGA72	640 x 480	37,86	72,81	1400 x 1050	640 x 480
VGA75	640 x 480	37,50	75,00	1400 x 1050	640 x 480
VGA85	640 x 480	43,27	85,01	1400 x 1050	640 x 480
SVGA56	800 x 600	35,16	56,25	1400 x 1050	800 x 600
SVGA60	800 x 600	37,88	60,32	1400 x 1050	800 x 600
SVGA72	800 x 600	48,08	72,19	1400 x 1050	800 x 600
SVGA75	800 x 600	46,88	75,00	1400 x 1050	800 x 600
SVGA85	800 x 600	53,67	85,06	1400 x 1050	800 x 600
SVGA95	800 x 600	59,97	94,89	1400 x 1050	800 x 600
XGA60	1024 x 768	48,36	60,00	1400 x 1050	1024 x 768
XGA70	1024 x 768	56,48	70,07	1400 x 1050	1024 x 768
XGA75	1024 x 768	60,02	75,03	1400 x 1050	1024 x 768
XGA85	1024 x 768	68,68	85,00	1400 x 1050	1024 x 768
SXGA70a	1152 x 864	63,85	70,01	1400 x 1050	1152 x 864
SXGA75a	1152 x 864	67,50	75,00	1400 x 1050	1152 x 864
SXGA85a	1152 x 864	77,49	85,06	1400 x 1050	1152 x 864
WXGA60	1280 x 768	47,78	59,87	1400 x 840	1280 x 768
WXGA60a	1280 x 800	49,70	59,81	1400 x 875	1280 x 768
WXGA60b	1360 x 768	47,71	60,02	1400 x 790	1280 x 768
WXGA60c	1366 x 768	47,50	59,75	1400 x 788	1280 x 768
WXGA+60	1440 x 900	55,94	59,89	1400 x 875	1400 x 900
SXGA60b	1280 x 960	60,00	60,00	1400 x 1050	1280 x 960
SXGA75b	1280 x 960	75,00	75,00	1400 x 1050	1280 x 960
SXGA85b	1280 x 960	85,94	85,00	1400 x 1050	1280 x 960
SXGA60	1280 x 1024	63,98	60,02	1312 x 1050	1280 x 1024
SXGA75	1280 x 1024	79,98	75,02	1312 x 1050	1280 x 1024
SXGA85	1280 x 1024	91,15	85,02	1312 x 1050	1280 x 1024
MAC13	640 x 480	35,00	66,67	1400 x 1050	640 x 480
MAC16	832 x 624	49,72	74,55	1400 x 1050	832 x 624
MAC19	1024 x 768	60,24	75,02	1400 x 1050	1024 x 768
HP75	1024 x 768	62,94	74,92	1400 x 1050	1024 x 768
HP72	1280 x 1024	78,13	72,00	1312 x 1050	1280 x 1024
SUN66a	1152 x 900	61,85	66,00	1344 x 1050	1152 x 900
SUN76a	1152 x 900	71,81	76,64	1344 x 1050	1152 x 900
SUN66	1280 x 1024	71,68	66,68	1312 x 1050	1280 x 1024
SUN76	1280 x 1024	81,13	76,11	1312 x 1050	1280 x 1024
SGI72	1280 x 1024	76,92	72,30	1312 x 1050	1280 x 1024
SGI76	1280 x 1024	82,01	76,00	1312 x 1050	1280 x 1024
SXGA+60	1400 x 1050	63,98	60,02	1400 x 1050	1400 x 1050
	1400 x 1050	65,32	59,98	1400 x 1050	1400 x 1050
SXGA+75	1400 x 1050	82,28	74,87	1400 x 1050	1400 x 1050
WSXGA+60	1680 x 1050	65,29	59,95	1400 x 875	1400 x 900
UXGA60	1600 x 1200	75,00	60,00	1400 x 1050	1400 x 1050

1: Le mode Zoom image et le mode PinP mode ne fonctionnement pas avec ce signal.
2: Disponible pour le signal de la borne DVI-D.
*3: Le mode PinP mode ne fonctionnent pas avec ce signal.

Important:

• Certains ordinateurs ne sont pas compatibles avec ce projecteur.
• La résolution maximale du projecteur est de 1400 x 1050 pixels. Il se peut que les images ayant des résolutions supérieures à 1400 x 1050 ne s'affichtent pas correctement.
• Les images avec un signal SYNC sur V (Vert) risquent de trembler.
• Les images avec un signal SYNC sur V (Vert) risquent d'avoir une teinte verdâtre.
• Si la résolution et la fréquence de votre ordinateur ne figurent pas sur le tableau, cherchez une résolution et une fréquence compatibles en changeant la résolution de votre ordinateur.
  TV60 et TV50 correspondent respectivement à 480i et 576i. Lorsque ces signaux sont fournis à la borne VIDEO IN ou S-VIDEO IN, le mode du signal indiqué est TV60 ou TV50. S'ils sont fournis aux bornes COMPUTER/COMPONENT VIDEO IN, le mode du signal indiqué est 480i ou 576i.
• Ce projecteur ne supporte pas les signaux 480i, 576i et 480p de dispositifs video à 5 lignes (R, V, B, H, V) ou à 4 lignes (R, V, B, CS*).

*: Synchro Composite

• A l'entrée d'un certain type de signal tel que SXGA85 et SXGA85b, le nombre de couleurs affichées peut diminuer en fonction du règlage FORMAT dans le menu OPTION. Changez le format du signal de l'ordinateur, si nécessaire.

Mode REEL

Lorsque du moirage ou des lignes d'épaissur inégale apparaisent sur l'image projetée, il est possible d'améliorer cette dernière en l'affichant dans sont format original (mode REEL). Pour afficher l'image en mode REEL, réglez FORMAT dans le menu OPTION sur REEL. (Voir page 23 pour le réglage de menu.)

• En mode REEL, vous ne pouvez pas modifier le facteur et l'etendue d'agrandissement.
• Concernant les signaux qui sont plus grands que la résolution du panneau, seule leur partie centrale est affichée en mode REEL. La zone qui dépasse la résolution du panneau n'est pas affichée.
• En mode REEL, lorsque la résolution d'image est inférieure à 1400 x 1050, les images sont entourées d'un cadre noir.

Connecteurs

(1 Pour la borne IN-1 uniquement)

N° de broche	Spéc.
1	R(RED)/Cr
2	G(GREEN)/Y
3	B(BLUE)/Cb
4	GND
5	GND
6	GND
7	GND
8	GND
9	DDC 5V (*1)
10	GND
11	GND
12	DDC Data (*1)
13	HD/CS
14	VD
15	DDC Clock (*1)

DVI-D(HDCP) (DVI-D 24 broches)

N° de broche	Spéc.	N° de broche	Spéc.
1	TMDS DATA 2-	13	-
2	TMDS DATA 2+	14	+5V Power
3	TMDS DATA 2 Shield	15	Ground (for +5V)
4	-	16	Hot Plug Detect
5	-	17	TMDS DATA 0-
6	DDC Clock	18	TMDS DATA 0+
7	DDC Data	19	TMDS DATA 0 Shield
8	-	20	-
9	TMDS DATA 1-	21	-
10	TMDS DATA 1+	22	TMDS Clock Shield
11	TMDS DATA 1 Shield	23	TMDS Clock+
12	-	24	TMDS Clock-

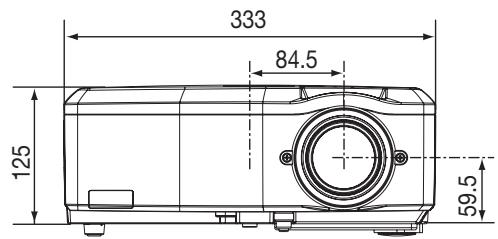

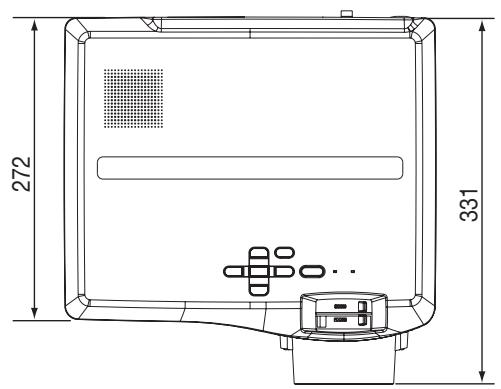

Scheme d'encombrement (unité: mm)

25, Boulevard des Bouvets 92 741, Nanterre CEDEX,

France

Sales Inquiries

Phone :[phone]

Fax +33(0)155 - 68 - 57 - 31

Technical Inquiries

Fax : [phone]

MEU-SP (Mitsubishi Electric Europe B.V. Spanish Branch) http://www.mitsubishielectric.es/

Ctra. de Rubi, 76-80, 08173 Sant Cugat del Valles,

Barcelona, Spain

Sales Inquiries
