LDT461V - Téléviseur MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD (utilisable comme téléviseur)
Marque	MITSUBISHI
Modèle	LDT461V
Taille de l'écran	46 pouces (116,8 cm)
Résolution native	1920 x 1080 pixels
Luminosité	500 cd/m²
Contraste	1500:1
Temps de réponse	6 ms (Gris à Gris)
Angle de vision (H/V)	176° / 176°
Dimensions (sans support)	1122 x 663 x 136,3 mm
Poids (sans support)	33,0 kg
Alimentation	100-240 V CA, 50/60 Hz, 3,0-1,3 A
Consommation maximale	285 W
Consommation en veille	Moins de 5 W
Entrées vidéo	2x HDMI, 1x D-Sub 15, 1x BNC (RGB), 1x Composite, 1x S-Vidéo, 1x Composant (Y, Pb, Pr)
Entrées audio	3x RCA (L/R), 1x Mini-jack stéréo
Sorties	1x D-Sub 15 (loop), 1x Composite (BNC), 1x Audio RCA (L/R), 2x Haut-parleurs externes (7W+7W)
Connectivité série	RS-232C (entrée et sortie mini-D-sub 9 broches)
Fonctions principales	PIP, POP, Mosaïque, Gestion d'énergie, Menu OSD multilingue, Compensation câble long

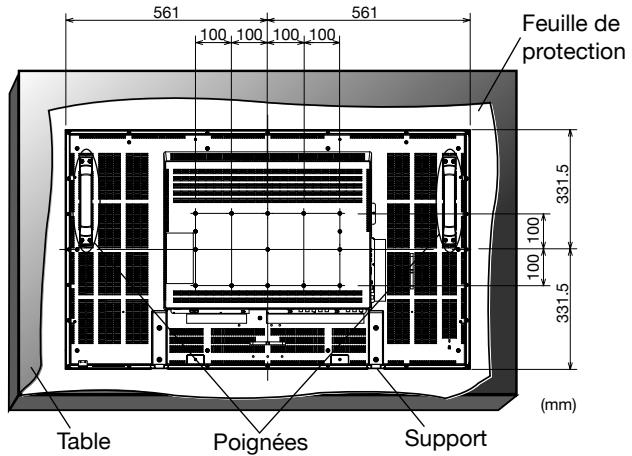

Montage mural	Compatible VESA 100x100 mm
Accessoires inclus	Télécommande, piles AAA, câble d'alimentation, câble vidéo D-Sub, supports, serre-fils, cache interrupteur
Sécurité	Protection contre les chutes, ne pas exposer à l'humidité, confier les réparations à un personnel qualifié
Entretien	Nettoyer avec un chiffon non pelucheux sec, ne pas utiliser de produits chimiques

FOIRE AUX QUESTIONS - LDT461V MITSUBISHI

Quelle résolution maximale supporte le LDT461V ?

Il supporte une résolution native de 1920 x 1080 pixels à 60 Hz.

Comment connecter un PC à cet écran ?

Utilisez le câble D-Sub 15 broches fourni sur l'entrée RGB3, ou un câble HDMI sur RGB1/RGB2. Allumez le PC en premier, puis réglez la source d'entrée.

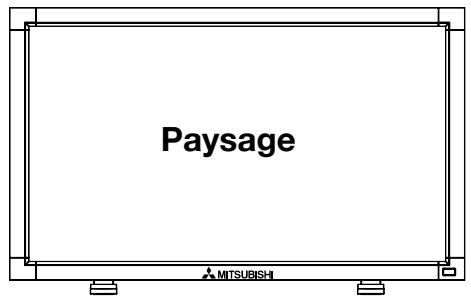

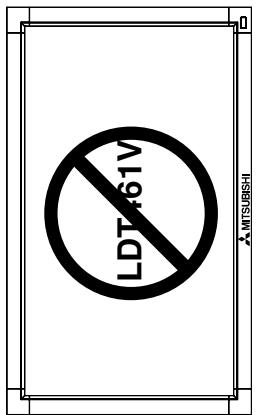

Puis-je utiliser cet écran en orientation portrait ?

Oui, à condition que l'écran soit fixé au mur ou au plafond. Le support n'est pas utilisable en portrait. La température ambiante doit être limitée entre 5 et 35 °C.

Comment réduire la persistance d'image ?

Activez l'économiseur d'écran dans le menu OSD (SCREEN SAVER) ou éteignez l'écran pendant une durée équivalente au temps d'affichage de l'image fixe.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont correctement insérées (sens + et -), remplacez-les si besoin. Assurez-vous que la télécommande pointe vers le capteur à l'avant de l'écran, à moins de 7 mètres, sans obstacle.

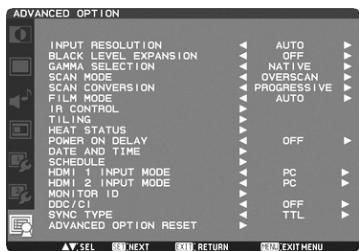

Comment régler l'image et les paramètres ?

Utilisez le menu OSD en appuyant sur le bouton MENU de la télécommande ou du panneau. Vous pouvez ajuster la luminosité, le contraste, la netteté, la couleur, etc.

Quelle est la consommation électrique en veille ?

En mode veille (bouton d'alimentation éteint mais interrupteur principal allumé), la consommation est inférieure à 5 W.

Puis-je connecter des enceintes externes ?

Oui, l'écran dispose d'une prise haut-parleur externe délivrant 7 W + 7 W sous 8 ohms. Branchez des enceintes compatibles sur cette sortie.

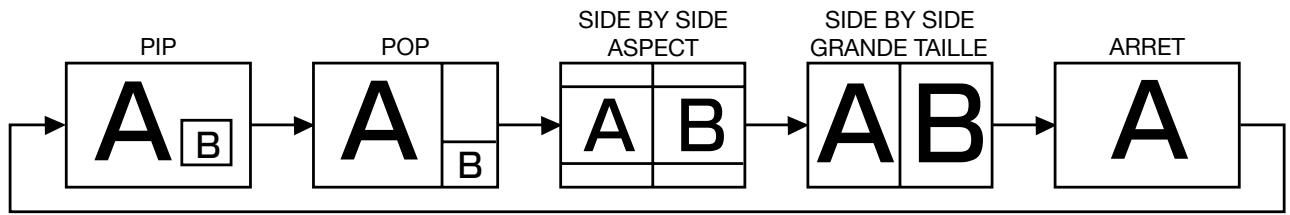

Comment utiliser la fonction PIP (image dans l'image) ?

Appuyez sur le bouton PIP ON/OFF de la télécommande. Sélectionnez la source secondaire avec le bouton INPUT. Vous pouvez basculer entre PIP, POP et côte à côte.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'interrupteur principal à l'arrière est en position MARCHE. Vérifiez le cordon d'alimentation. Si le voyant reste éteint, contactez un technicien qualifié.

MODE D'EMPLOI LDT461V MITSUBISHI

Informations importantes. 2 Consignes de sécurité, d'entretien, et conseils d'utilisation. 4 Sommaire. 5

Noms et fonctions des pièces 6

Panneau de commande. 6 Panneau des connexions. 7 Télécommande sans-fil Français-8 Distance d'utilisation de la télécommande. 9 Manipulation de la télécommande Français-9

Installation. 10 Comment monter et brancher des accessoires au moniteur. 13 Connexions. 14

Schéma de câblage François-14

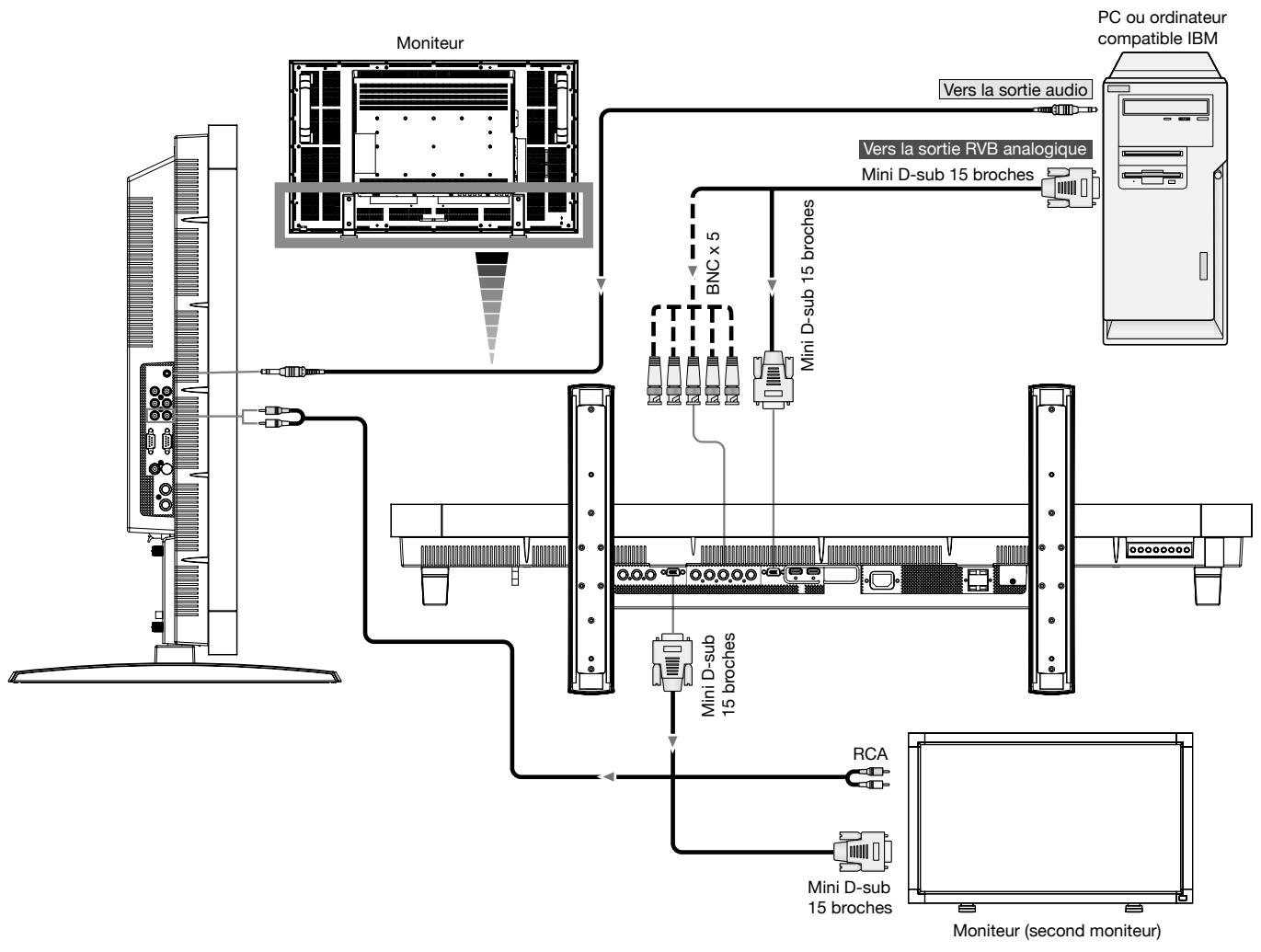

Connexion du moniteur à un PC. 15 Connexions avec du matériel à interface numérique. 16 Connexion d'un lecteur de DVD avec la prise de sortie composant. 17 Connexion d'un amplificateur stéréo. 18

Opération de base. 19

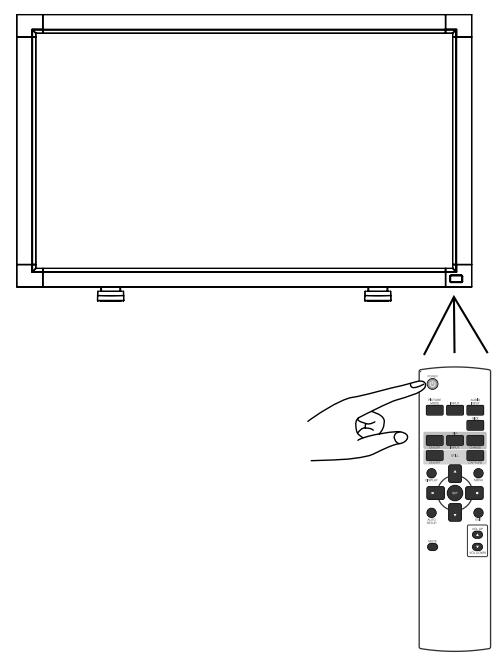

Modes MARCHE et ARRÉT................................................................................. Indicateur d'alimentation. 20 Gestion de l'énergie Français-20 Sélection d'une source vidéo... Français-20 Taille de l'image 20 Mode Image. 20 Changement de la source audio. 20 Information OSD (On-Screen-Display - Gestionnaire à l'écran) Français-21

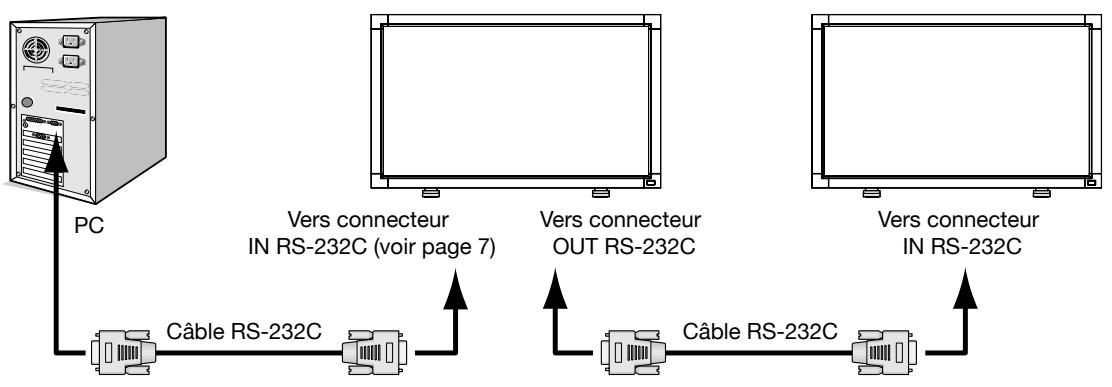

Contrôle à distance du moniteur via une interface RS-232C Français-32 Fonctionnalités. 34 Résolution des problèmes. 35 Spécifications. 37 Brochage. 38

Déclaration de CONFORMITE

Cet appareil est conforme à la partie 15 du règlement FCC. Le fonctionnement est soumis aux deux conditions suivantes.

Cet appareil ne peut pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris du type pouvant créer un fonctionnement indésirable.

Partie responsable pour les États-Unis: Mitsubishi Digital Electronics America, Inc.

Address:

9351 Jeronimo Road,

Irvine, California 92618 U. S. A.

Tel. N°:

+1 - [phone]

Type de Produit:

Moniteur pour ordinateur

Classification de l'équipement:

Périphérique de classe A

Modèles:

LDT461V (DL660)

Par le présent document, nous déclarons que l'équipement indiqué ci-dessus est conforme aux normes techniques décrites dans les règlements de la FCC.

Microsoft et Windows sont des marques déposées de Microsoft Corporation. Toutes les autres marques commerciales ou déposées appartiennent à leurs propriétaires respectifs.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI Licensing LLC.

Déclaration de conformité du département canadien des communications

DOC: Cet appareil numérique de classe A respecte toutes les exigences du Règlement sur le matériel à l'origine d'interférences du Canada.

C-UL: Ce produit porte la marque 'C-UL' et se conforme aux règlements de sécurité canadiens suivant CAN/CSA C22.2 N°60950 - 1

Informations de la FCC

1. Utiliser les câbles spécifiés joints avec le moniter couleur LDT461V (DL660) pour ne pas interférer avec la réception de radio ou télévision.

(1) Veuillez utiliser le cable d'alimentation fourni ou un équivalent pour assurer la conformité FCC. (2) Veuillez utiliser le cable de signale video blinde fourni, mini-connecteur D-SUB à 15 broches vers D-SUB à 15 broches.

1. Cet équipement a été testé et déclaré conforme aux normes relatives au matériel informatique de la classe A, définies dans l'Article 15 des réglements de la FCC.

Ces normes sont destinées à assurer une protection suffisante contre les interférences nuisibles dans une installation commerciale. Cet équipement génère, utilise et peut émettre des fréquences radio qui, en cas d'installation et d'utilisation incorrectes, peuvent être à l'origine d'interférences nuisibles aux communications radio. Pour la même raison, l'utilisation de cet équipement dans une zone résidentielle peut provoquer aussi des interférences nuisibles pouvant conduire l'utilisateur à devoir corriger ces interférences à ses propres frais.

1. Vous êtes averti que tout changement ou toute modification effectuée pour plus de souplesse sans l'approbation du tiers responsable pourrait vous priver de votre droit d'usage pour faire fonctionner l'équipement.

Attention

Il s'agit d'un produit de classe A. Dans un environnement local, ce produit peut entraîner des perturbations radioélectriques, auquel cas l'utilisateur devra éviteruellement prendre des mesures déquates.

Avertissement

POUR ÉVITER LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, N'EXPOSEZ PAS L'APPAREIL À LA PLUIE OU À L'HUMIDITÉ. DE MÈME, N'UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISES SI ELLES NE PEUVENT ÉTRE TOTALEMENT ENFONCEES.

N'OUVREZ PAS LE BOITIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION:

Attention

POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, VÉRIFIÉZ QUE LE CORDON D'ALIMENTATION EST BIEN DÉRANCHÉ DE LA PRESE MURALE. POUR SUPPRIMER TOUTE ALIMENTATION DE L'APPAREIL, DECONNECTEZ LE CORDON D'ALIMENTATION DE LA PRESE SECTEUR. NE PAS ENLEVER LE COUVERCLE (OU L'ARRÊIRE). VOUS NE POUVEZ RÉPARER AUCUNE PIECE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ.

Ce symbole prévient l'utilisateur qu'une tension non isolée dans l'appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d'établir le moindre contact avec une pièce située à l'intérieur de cet appareil.

Ce symbole prévient l'utilisateur que des documents importants sur l'utilisation et le dépannage de cet appareil sont fournis avec celui-ci. Ils doivent donc être lus attentivement pour éviter tout problème.

Attention

Ce monsieur ACL utilise une lampe qui contient du mercure. La mise au rebut de la lampe ou du monsieur ACL avec la lampe peut être réglementée pour des raisons environnementales. Pour plus d'informations concernant la mise au rebut ou le recyclage, veuillez contacter vos autorités locales ou l'Alliance des Industries Électroniques.

Déclaration du constructeur

Nous certifions par le présent document que

le moniteur couleur LDT461V (DL660)

est conforme à

La directive européenne 73/23/EEC:

• EN 60950-1

La directive européenne 89/336/EEC:

• EN 55022
• EN 61000-3-2
• EN 61000-3-3
• EN 55024

sous la marque suivante :

Mitsubishi Electric Corporation

2-7-3, Marunouchi,

Chiyoda-Ku

Tokyo 100-8310, Japan

Déclaration du constructeur

Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques, à la fin de leur durée de service, doivent être éliminés séparation des ordures ménagères.

Nous vous prions donc de confier cet équipement à votre centre local de collecte/recyclage.

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques usagés.

Aidez-nous à conserver l'environnement dans lequel nous vivons!

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement.

Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine.

Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

Consignes de sécurité, d'entretien, et conseils d'utilisation

POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR:

- NE PAS Retirer le couvercle arriere du moniteur.

Aucune pièce interne ne peut être réparée par l'utilisateur et l'ouverture ou la dépose des capots peuvent vous exposer à des risques d'électrocution ou autres. Confiez toutes les interventions de dépannage à un personnel technique qualifié. - Ne renversez pas de liquides dans le moniteur et ne l'utilisez pas près d'une source d'eau. - N'introduisez pas d'objets de chaque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l'appareil. - Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie. - Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé. - Pour utiliser le moniteur avec son alimentation 100-120V CA en Amérique du Nord, utilisez un cordon d'alimentation livré avec le moniteur. Pour utiliser le moniteur avec son alimentation 220-240V CA en Europe, utilisez un cordon d'alimentation livré avec le moniteur. - Au Royaume Uni, utilisez avec ce moniteur un cordon d'alimentation approuvé BS avec une prise moulée équipée d'un fusible noir (110A).

Si un cordon d'alimentation n'a pas été fourni avec ce moniteur, veuillez contacter votre fournisseur.

Pour utiliser le moniteur avec une alimentation 220-240V CA en Australie, utilisez le cordon d'alimentation livré avec le moniteur.

Si le cordon d'alimentation n'a pas été livré avec cet équipement, veuillez contacter votre fournisseur.

• Dans tous les autres cas, utiliser un cordon d'alimentation CA qui convienne au voltage de la prise de courant ayant été approuvée et qui soit conforme aux normes de sécurité de votre pays en particulier.
• Ne placez aucun objet sur le moniteur et ne l'utilisez pas en extérieur.
• L'intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure. Conformez-vous aux lois ou à la réglementation de votre localité pour vous débarrasser de ce tube.
• Ne pliez pas le cordon d'alimentation.
• N'utilisez pas votre moniteur par de hautes températures, dans des endroits humides, poussiéreux ou huileux.
• Si le moniteur est cassé ou si du verre est brisé, ne touchez pas le cristal liquide, et manipulez le moniteur avec précaution.
• ès d'un radiateur ou d'une autre source de chaleur. Ne posez rien sur le moniteur.
• La prise du cordon d'alimentation est le moyen principal de débrancher le système de l'alimentation électrique. Le moniteur doit être installé à proximité d'une prise de courant facilement accessible.
• Manipulez avec soin lors du transport. Conservez l'emballage pour le transport.

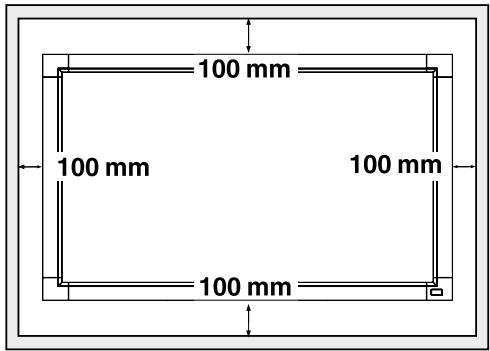

• Veuillez nettoyer au moins une fois par an les trous situés à l'arrière du boîtier pour évacuer la saleté et la poussière, afin d'assurer la fiabilité de l'ensemble.
• En cas d'utilisation continue du ventilateur, nous vous recommandons d'essuyer les orifices au moins une fois par mois.

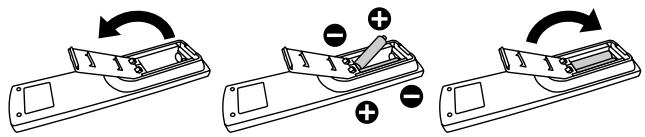

• Lorsque vous installez les piles de la télécommande ;
• Insérez les piles conformément aux indications (+) et (-) à l'intérieur du compartiment.
• Insérez les piles en commençant par le côté (-).

Attention:

Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel qualifié dans les cas suivants:

• Si le cordon d'alimentation ou la prise est endommagé(e).
• Si du liquide a été renversé ou si des objets sont tombés à l'intérieur du moniteur. Si le moniteur a été exposé à la pluie ou à de l'eau.
• Si le moniteur est tombé ou si le boîtier est endommagé.
• Si le moniteur ne fonctionne pas normalement en suivant les directives d'utilisation.

Attention:

Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. - Reposez vos yeux régulièrement en regardant un objet situé à au moins 1,6 mètre. Clignez souvent des yeux. - Placez le moniteur à un angle de par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l'éblouissement. - Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N'utilisez pas de solution de nettoyage ou de nettoyant pour vitres! - Réglez les commandes de luminosité, de contraste et de netteté du moniteur pour améliorer la lisibilité. - Évitez d'afficher des motifs fixes sur l'écran pendant de longues périodes pour éviter la rémanence (persistence de l'image). - Consultez régulièrement un ophtalmologiste.

Ergonomie

Pour obtenir l'ergonomie maximale, nous recommandons ce qui suit:

Utilisez les commandes de taille et de position préprogrammées avec des signaux standard. Utilisez le réglage couleur préprogrammé. Utilisez des signaux non entrelacés. - N'utilisez pas du bleu primaire sur un fond AS FR C AR cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffisant.

La boîte de votre nouveau moniteur LDT461V doit contenir les éléments suivants:

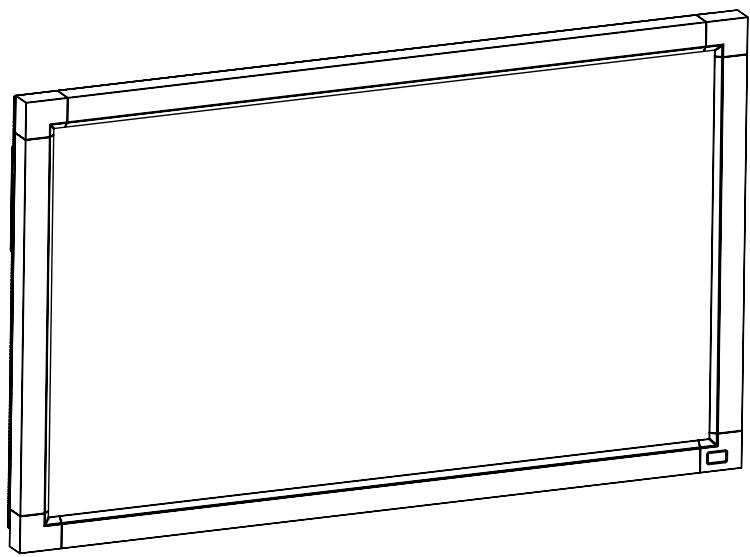

• Moniteur LCD Cordon d'alimentation (3 m) Cable vidéo (4 m)
• Manuel de l'utilisateur
• Télécommande sans-fil et piles AAA

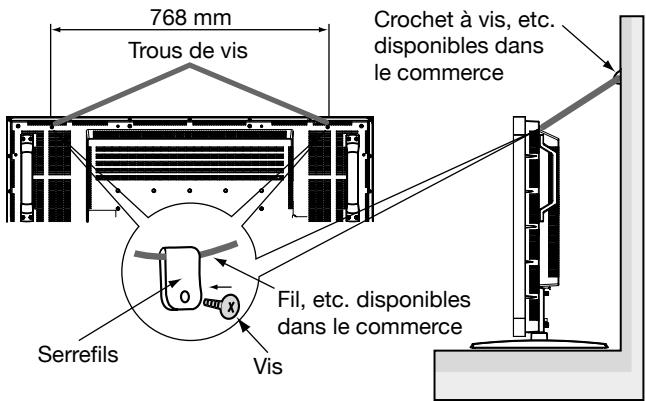

• Serre-fils x 2 (Pour prévenir des chutes)
• Serre-fils x 2 (Pour la fixation des câbles)
• Vis pour serre-fils (Pour prévenir des chutes) x 2

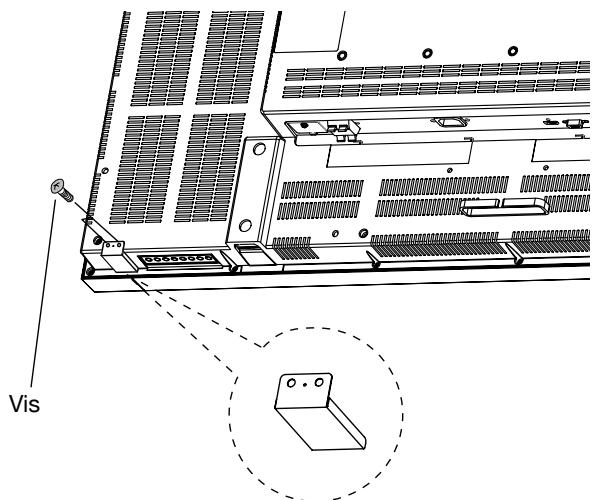

• Cache pour l'interrupteur principal
• Vis pour couvercle d'interrupteur principal x 2

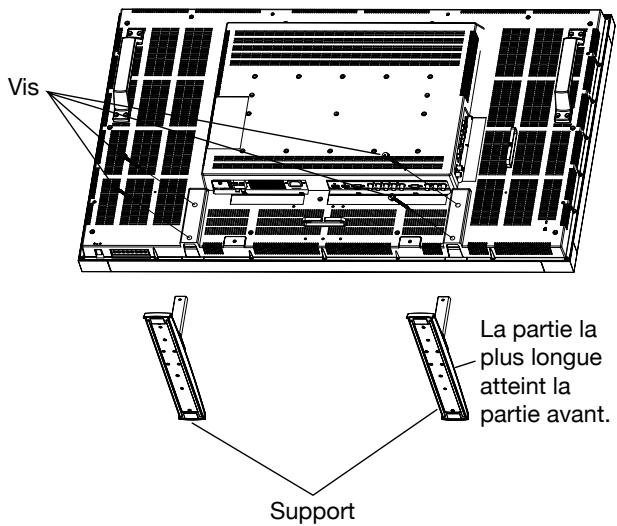

• Serre-câble x 2 Support x 2
• Vis de blocage à clé de violon pour support x 4

Cache pour l'interrupteur principal

Serre-cable x 2

Manuel de l'utilisateur

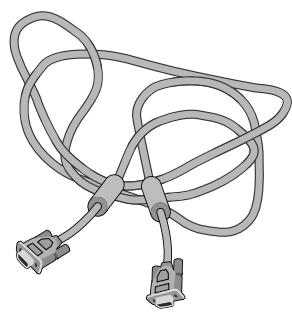

Câble vidéo (câble D-SUB vers D-SUB)

Vis pour couvercle d'interrupteur principal (M3 x 6) x 2

Vis pour serre-fils (M4 x 8) x 2

Serre-fils x 2 (Pour prévenir des chutes)

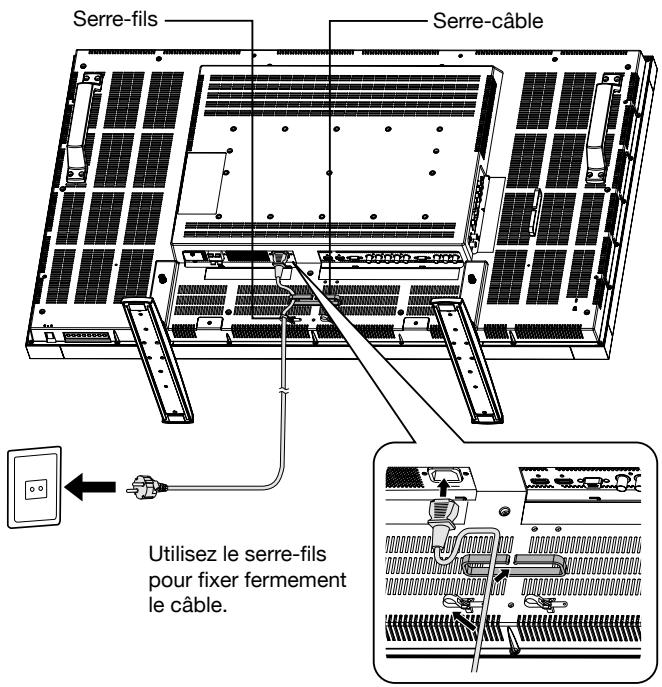

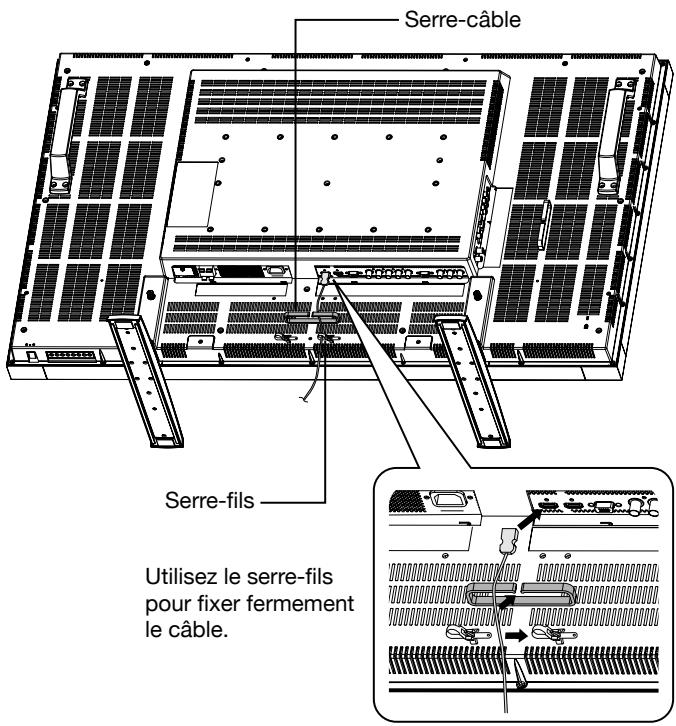

Serre-fils x 2 (Pour la fixation du cordon d'alimentation et du câble HDMI)

Le cordon d'alimentation fourni varie en fonction des pays.

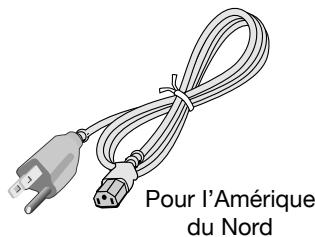

Cordon d'alimentation

• Dans tous les autres cas, utilisez un cordon d'alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays.

Télécommande sans-fil et piles AAA Vis de blocage à clé de violon pour support x 4

• N'oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour le cas où vous serez amené à transporter ou expédier le moniteur.

Les composants suivants sont prévus en option :

• Haut-parleurs externes

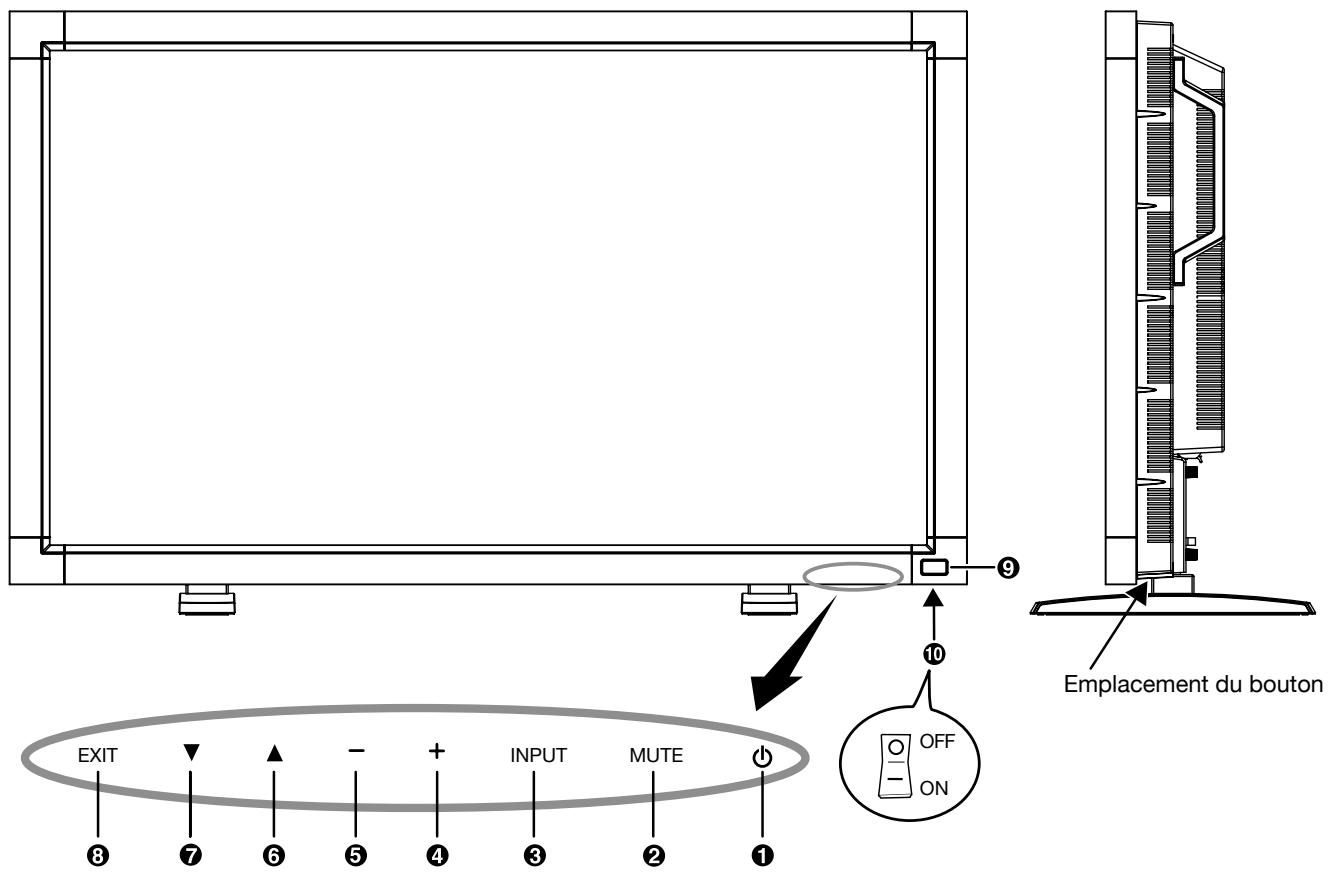

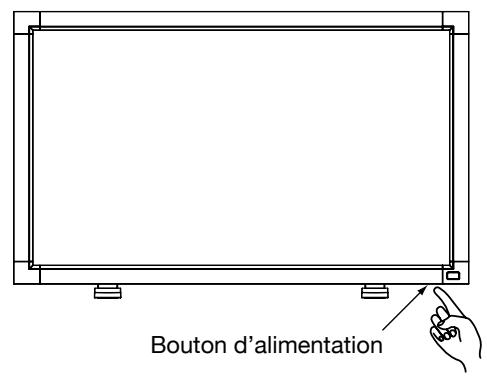

1 Bouton d'alimentation (b)

Allume et éteint l'appareil. Voir également page 19.

Bouton MUTE

Coupé ou rétablit le son.

3 Bouton INPUT

Ajoute dans le menu OSD le rôle de bouton SET (Définir). Bascule entre [RGB1], [RGB2], [RGB3], [RGB4], [DVD/HD], [VIDEO] et [VIDEO].

4 Bouton (+) PLUS

Joue dans le menu OSD le rôle de bouton (+) pour augmenter le réglage. Augmente le niveau d'entrée son lorsque le menu OSD est désactivé.

5 Bouton (-) moins

Joue dans le menu OSD le rôle de bouton (-) pour diminuer le réglage. Diminue le niveau d'entrée son lorsque le menu OSD est désactivé.

6 Bouton HAUT (▲)

Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton ▲ pour déplacer vers le haut la zone en surbrillance et sélectionner le réglage.

Bouton BAS (▼)

Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton ↓ pour déplacer vers le bas la zone en surbrillance et sélectionner le réglage.

Bouton EXIT

Réactive le menu OSD lorsque celui-ci est désactivé. Joue dans le menu OSD le rôle de bouton EXIT pour revenir au menu précédent.

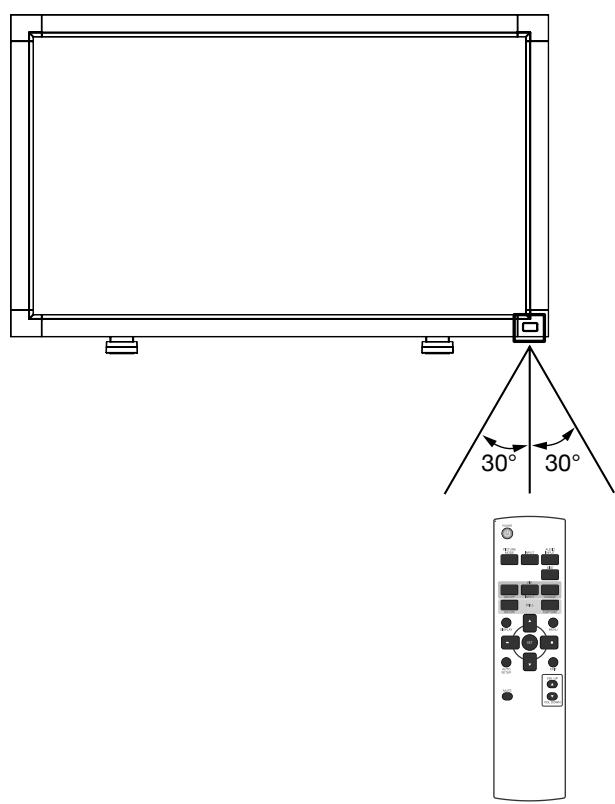

Capteur de la télécommande et indicateur d'alimentation

Reçoit le signal de la télécommande (lorsqu'on utilise la télécommande sans-fil). Voir également page 9. Vert fixe lorsque le moniteur LCD est en activités et rouge fixe lorsqu'il est hors tension. Vert et rouge fixes lorsque le moniteur LCD est en mode Economie d'énergie. Vert clignotant et rouge fixe lorsque le Calendrier est activé. Voir page 20. Clignote en rouge en cas de panne.

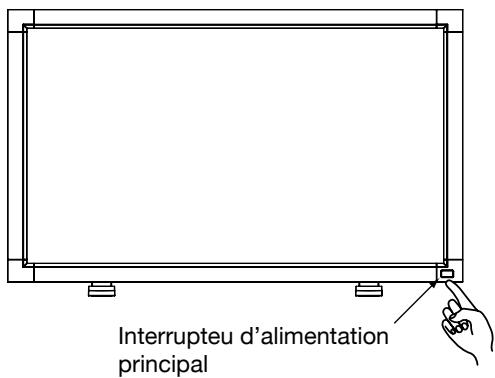

Interrupteur d'alimentation principal

Interrupteur On/Off (Marche/Arrêt) pour activer/désactiver l'alimentation principale.

Remarque: mode de verrouillage des touches de commande

Cette commande bloque totalement l'accès à toutes les fonctions de commande. Pour activer le verrouillage des touches de commande, enforcez en même temps deux boutons “▼”

pendant plus de 3 secondes. Pour revenir en mode utilisateur, enfoncez en même temps deux boutons “▼ ” pendant plus de 3 secondes.

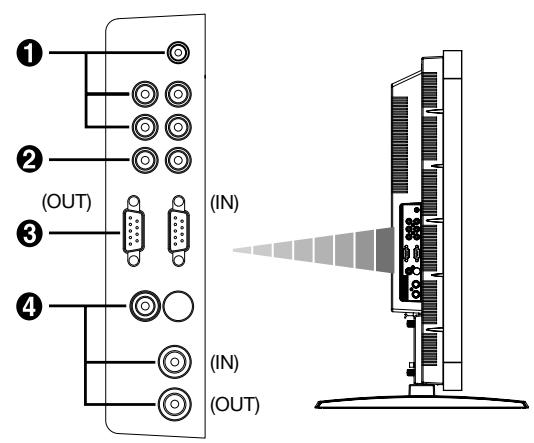

1 AUDIO IN 1,2,3

Pour recevoir le signal audio provenant d'un matériel externe, ordinateur, magnétoscope ou lecteur de DVD.

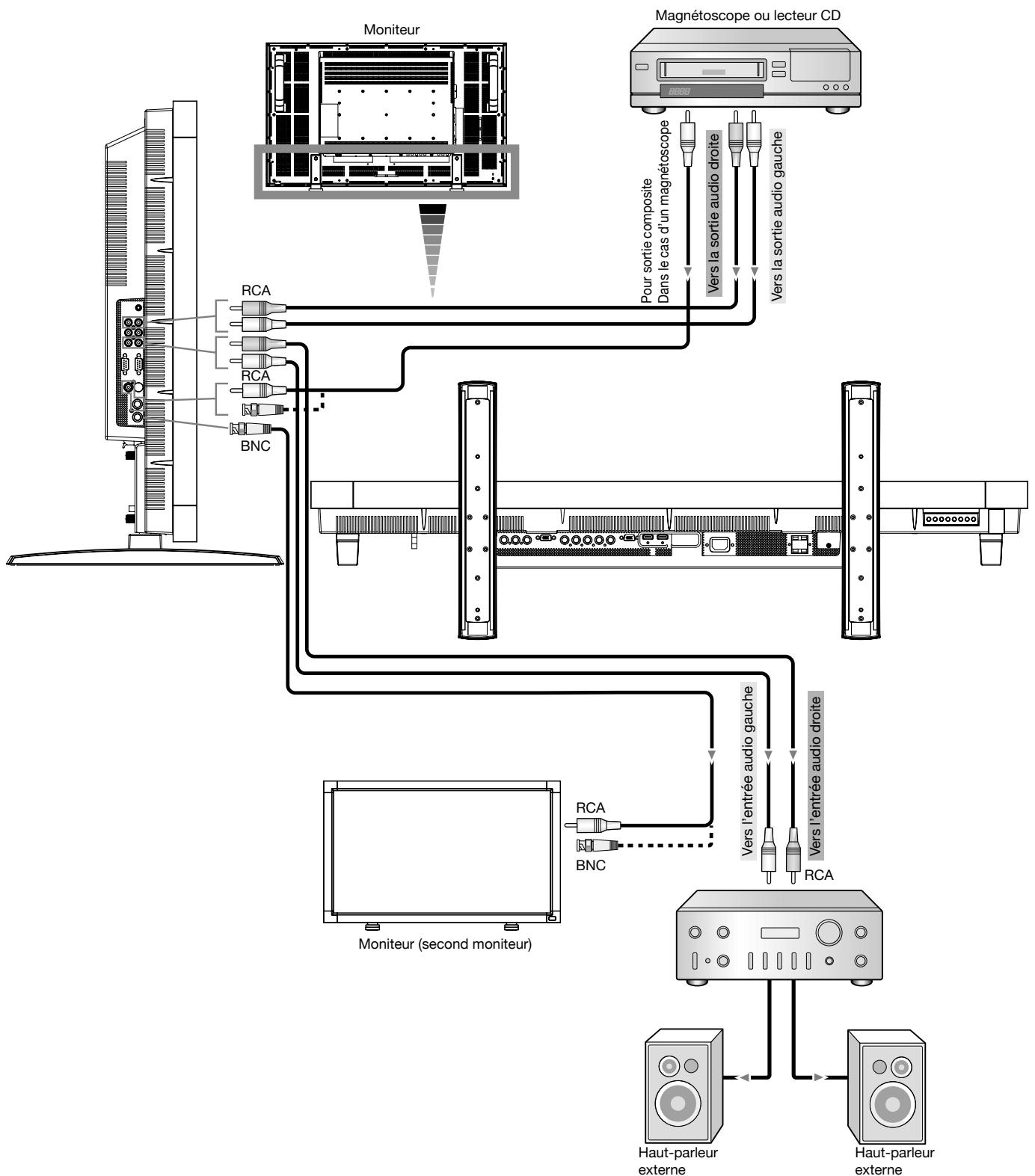

2 AUDIO OUT

Pour émettre le signal audio à partir de la prise AUDIO IN 1, 2 et 3.

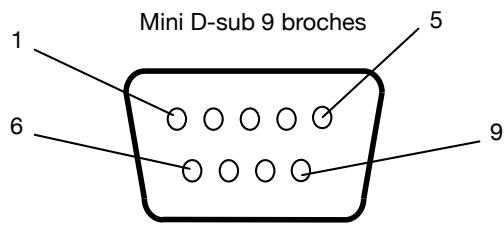

③ COMMANDDE EXTERNE (mini-connecteur D-Sub 9 broches)

Reliez le connecteur IN au connecteur OUT RS-232C de l'ordinateur ou à un moniteur LDT461V multi-connecté. Reliez le connecteur OUT au connecteur IN RS-232C du moniteur LDT461V.

Prise VIDEO IN (BNC et RCA): Pour recevoir un signal vidéo. Les prises BNC et RCA ne peuvent être utilisées en même temps. (N'utilisez qu'une seule entrée).

Prise VIDEO OUT (BNC): Pour la sortie du signal vidéo composite à partir du connecteur.

S-VIDEO IN connector (MINI DIN 4 pin): Pour recevoir de la S-video (signal Y/C distinct).

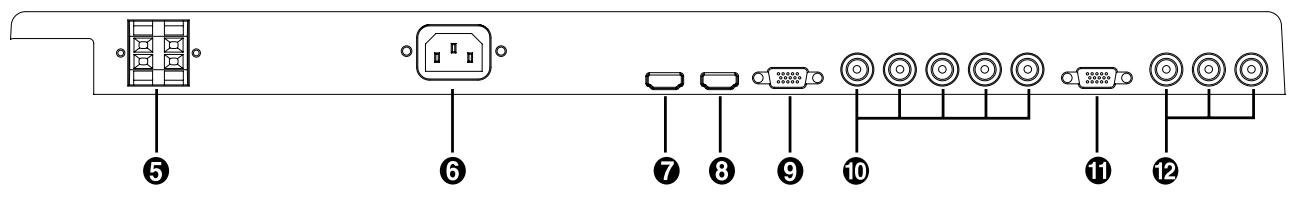

5 Connexion haut-parleur externe

Pour émettre le signal audio des enceintes externes à partir de la prise AUDIO 1, 2, 3 ou HDMI.

6 Prise CA IN

Se connecte au cordon d'alimentation fourni avec le moniteur.

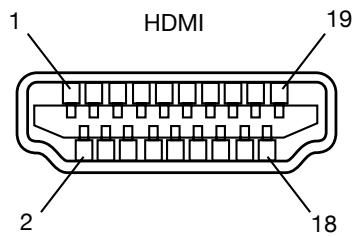

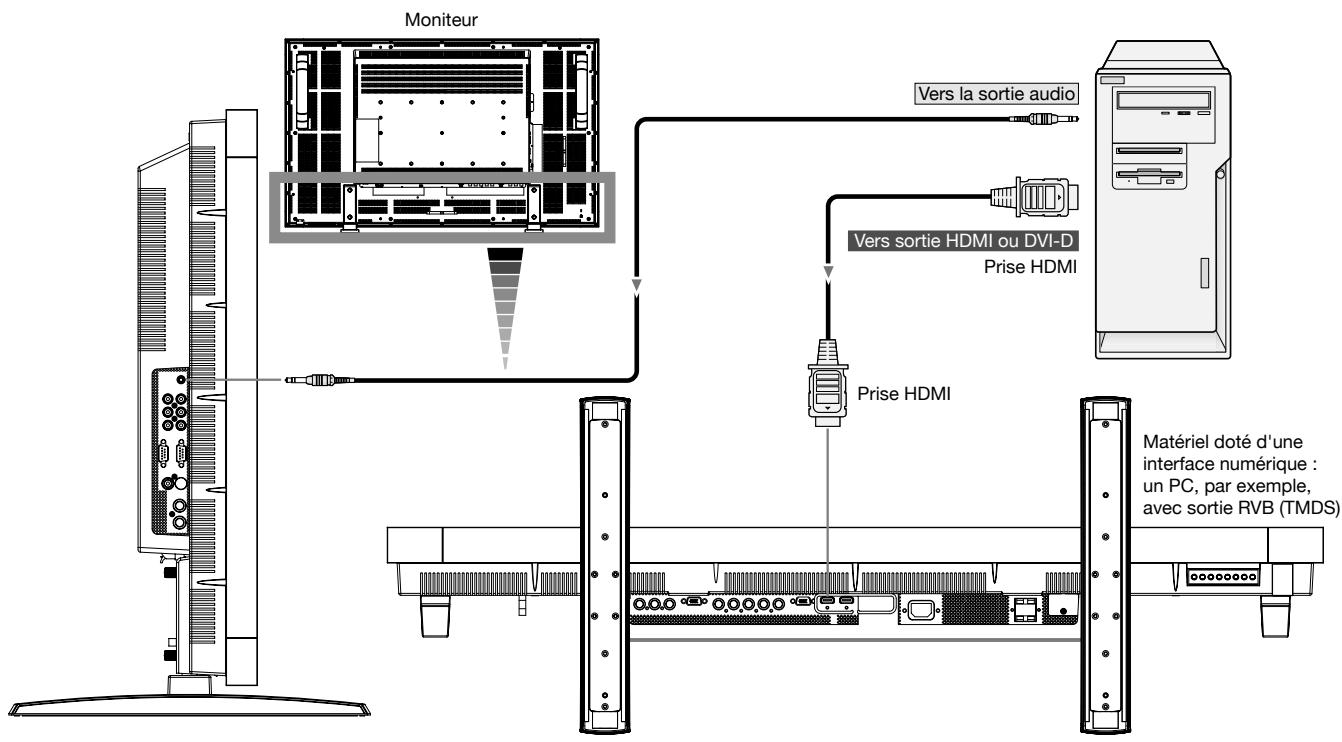

7 RVB 1 IN (HDMI 1)

Pour recevoir des signaux RVB numériques provenant d'un ordinateur.

• Cette prise ne reconnaît pas les signaux analogiques. AUDIO est supporté par HDMI.

Pour recevoir des signaux RVB numériques provenant d'un ordinateur.

• Cette prise ne reconnaît pas les signaux analogiques. AUDIO est supporté par HDMI.

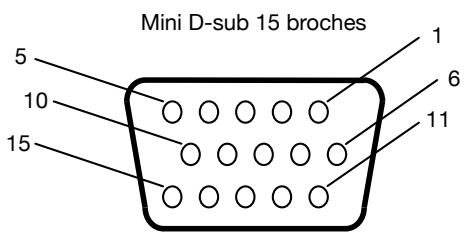

RVB 3 IN (mini-connecteur d-sub 15 broches)

Pour recevoir les signaux RVB analogiques provenant d'un micro-ordinateur ou d'un autre matériel RVB.

Pour recevoir les signaux analogiques RVB à partir d'un ordinateur ou d'un autre équipement RVB.

1 Prise RVB OUT (mini-connecteur d-sub 15 broches)

Pour émettre les signaux provenant de RVB 3 IN ou 4 IN.

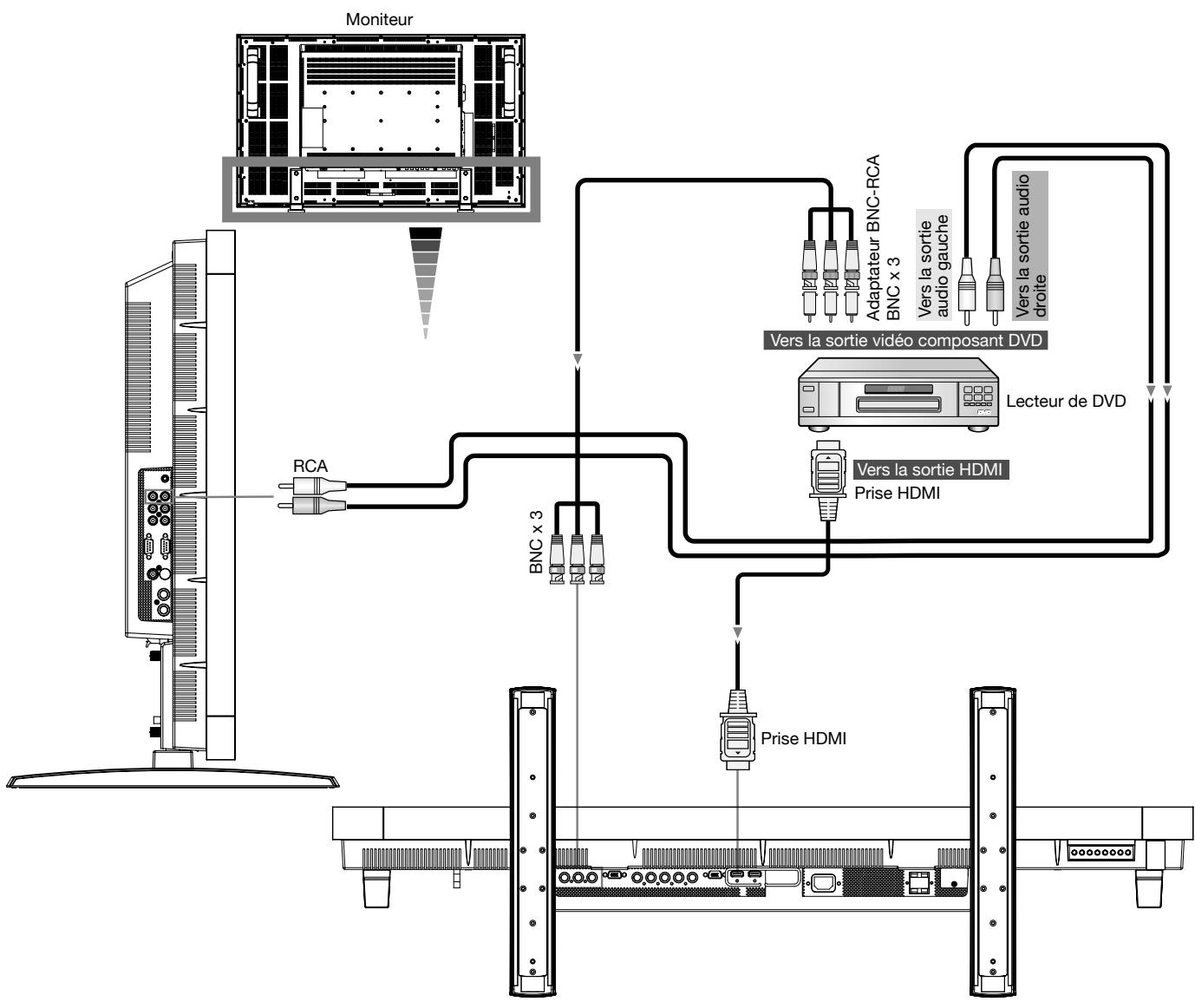

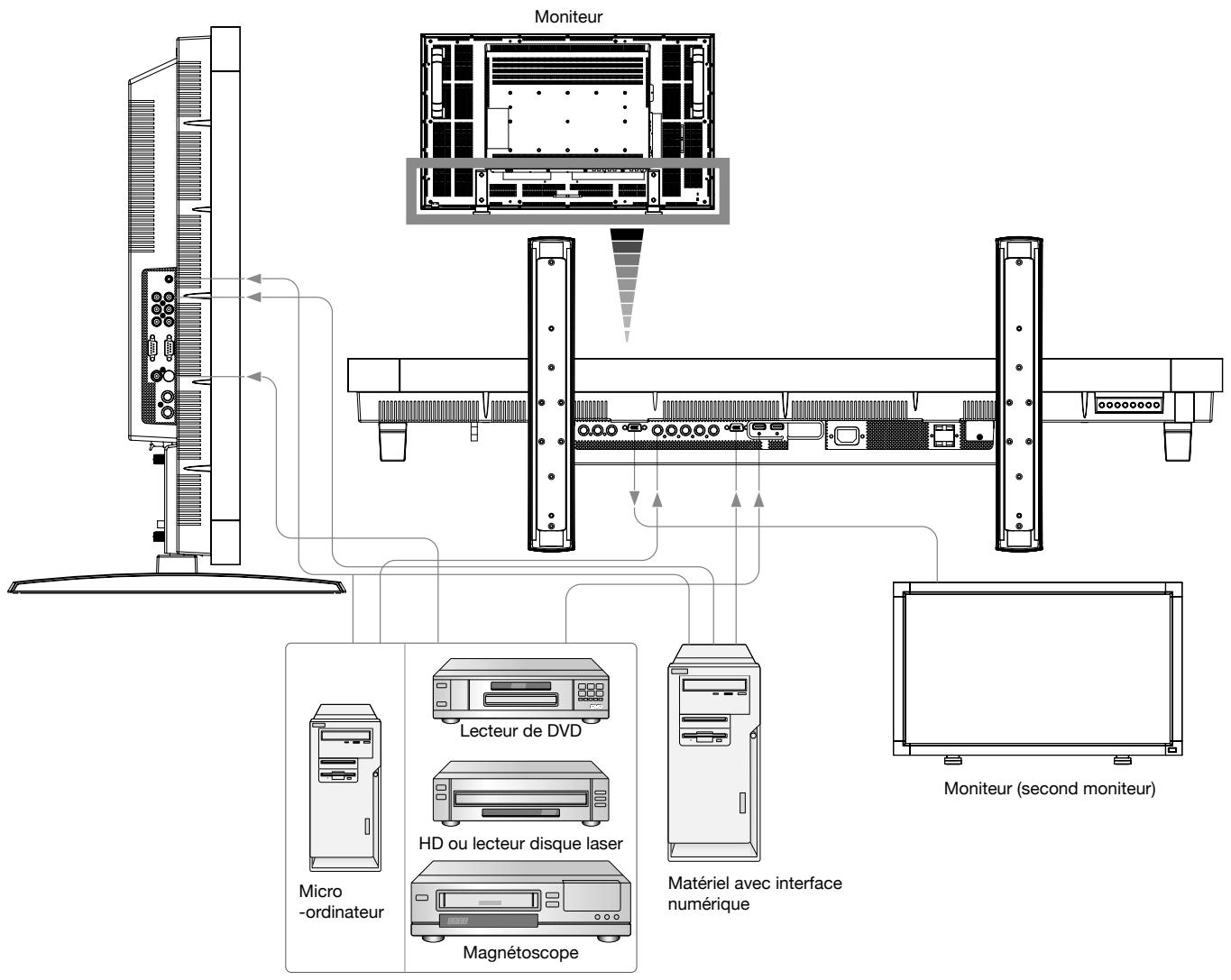

Connexion d'équipement tel qu'un lecteur de DVD, un périphérique HDTV ou un lecteur de disques laser.

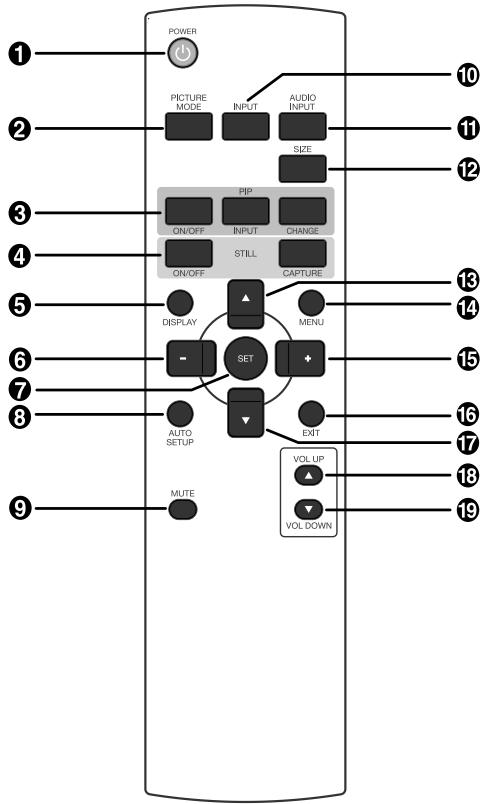

1 Bouton POWER

Allume et éteint l'appareil.

• Si l'indicateur LED Power est éteint, aucune commande ne marchera.

Sélectionnez le mode image, CHOIX possibles: [HIGHBRIGHT], [STANDARD], [sRVB], [CINEMA]. Voir page 20.

HIGHLIGHT: pour des images animées telles que sur Video. STANDARD: pour les images. (Pré-réglage usine)

RGB: pour les images de texte.

CINEMA: pour les films.

Bouton ON/OFF (Marche/Arrêt) : PIP-ON/OFF. Voir page 25.

Bouton INPUT: Sélectionner le signal "image dans l'image".

Bouton CHANGE: Remplace par l'image principale et la sous-image.

Remarque:

Les modes “PIP” (IDI) et “POP” (IHI) ne fonctionnent pas lorsque le format d'écran est “CUSTOM” (Auchioix) ou “REAL” (Vrai).

4 Bouton STILL

Bouton ON/OFF: Pour activer ou désactiver le mode Image.

Bouton CAPTURE: Pour capturer la nouvelle image.

5 Bouton display

Pour activer ou désactiver les informations OSD. Voir page 21.

Θ bouton moins (diminution)

Joue dans le menu OSD le rôle de bouton (-) pour diminuer le réglage.

Écran de petite taille que déplace vers la gauche le mode IDI (PIP) ajusté.

Joue dans le menu OSD le rôle de bouton SET (fixer).

Bouton AUTO SETUP

Pour entrer dans le menu d'installation automatique. Voir page 26.

Bouton MUTE

Pour couper ou rétablir le son.

10 Bouton INPUT

Sélectionne un signal d'entrée pouvant provenir de [RGB1], [RGB2], [RGB3], [RGB4], [DVD/HD], [VIDEO] et [VIDEO].

1 Bouton AUDIO INPUT

Appuyez sur cette touche pour changer la source audio de chaque source video. La source audio change de [AUDIO1] à [AUDIO2], [AUDIO3] et [HDMI] dans l'ordre. Notez qu'il est impossible de sélectionner la source audio pour [VIDEO ] ou [VIDEO]. [HDMI] ne peut être sélectionné que lorsque la source video est [RGB 1] et [RGB 2].

Bouton SIZE

Sélectionne la taille de l'image, besoin possibles: [FULL], [NORMAL], [CUSTOM], [DYNAMIC] et [REAL]. Voir page 20.

Bouton UP

Joue dans le menu OSD le rôle de bouton ▲ pour déplacer vers le haut la zone en surbrillance et sélectionner le réglage. Écran de petite taille que déplace vers le haut le mode IDI (PIP) ajusté.

14 Bouton MENU

Pour activer ou désactiver le mode Menu.

15 Bouton plus (augmentation)

Joue dans le menu OSD le rôle de bouton (+) pour augmenter le réglage.

Ecran de petite taille que déplace vers la droite le mode IDI (PIP) ajusté.

16 Bouton EXIT

Retourne au menu précédent du menu OSD.

Bouton DOWN

Joue dans le menu OSD le rôle de bouton pour déplacer vers le bas la zone en surbrillance et sélectionner le réglage. Écran de petite taille que déplace vers le bas le mode IDI (PIP) ajusté.

16 Bouton volume UP

Augmente le niveau de la sortie sonore.

19 Bouton volume DOWN

Diminue le niveau de la sortie sonore.

Distance d'utilisation de la télécommande

Pointez pendant le réglage des boutons le haut de la télécommande en direction du capteur à distance du moniteur. Utilisez la télécommande à une distance d'environ 7 m de l'avant du capteur à distance et à un angle horizontal et vertical de à une distance d'environ 3 m.

Attention:

Important: la télécommande risque de ne pas fonctionner lorsque le capteur est exposé à la lumière du jour ou à un éclairage direct, ou lorsqu'un obstacle s'interpose entre la télécommande et lui.

Manipulation de la télécommande

• Evitez de soumettre la télécommande à des chocs violents.
• Evitez d'asperger la télécommande avec de l'eau ou d'autres liquides. Essuyez immédiatement la télécommande si elle a pris l'humidité.
• Evitez de l'exposer à la chaleur et à la vapeur.
• Excepté pour permettre en place les piles, n'ouvre pas la télécommande.

Attention:

NE TENTEZ PAS D'ÉFFECTUER VOUS-MÊME L'INSTALLATION DU MONITEUR

L'installation de l'écran doit être effectuée par un technicien qualifié. Prenez contact avec votre revendeur.

Attention:

IL FAUT AU MOINS DEUX PERSONNES POUR DEPLACER OU INSTALLER LE MONITEUR.

La non-observation de ces précautions risque de provoquer des blessures en cas de chute du moniteur.

Attention:

N'installez ni ne faites fonctionner le moniteur à l'envers, son écran orienté vers le haut ou le bas.

Attention:

N'installez pas l'écran LCD dans un endroit où il sera exposé à la lumière directe du soleil, car ceci entraînera des dysfonctionnements de l'affichage.

Attention:

Cet écran LCD est équipé d'un capteur de température et d'un ventilateur. Si la température de l'écran LCD augmente trop, le ventilateur s'activera automatiquement. En cas de surchauffe de l'écran LCD alors que le ventilateur est actif, le menu Caution (Attention) s'affiche. Si le menu Caution s'affiche, n'utilisez plus l'écran LCD et attendez que sa température diminue. Lorsque le moniteur LCD est utilisé dans un espace clos ou avec une protection sur la surface LCD, vérifiez la température interne du moniteur grâce à HEAT STATUS (Statut de la chaleur) (voir page 29). Lorsque la température est plus élevée que dans des conditions normales, activez le ventilateur dans la fonction SCREEN SAVER (Économiseur Écran) (voir page 26).

Important:

Étalez en dessous du moniteur la feuille de protection qui l'entourait dans la boîte, de manière à éviter les rayures du panneau.

2. Installation des piles de la télécommande

La télécommande est alimentée par des piles AAA de 1,5 V. Pour installer ou changer les piles:

1. Appuyez sur le couvercle et faites-le glisser pour l'ouvrir.
2. Alignez les piles à l'intérieur du boîtier en respectant les indications (+) et (-).
3. Remettez le couvercle en place.

Attention:

Une mauvaise utilisation des piles peut provoquer des fuites ou un éclatement.

Respectez particulièrement les consignes suivantes :

• Placez les piles "AAA" en faisant correspondre les signes + et - des piles avec ceux graves à l'intérieur du boîtier.
• Ne mélangez pas des piles de différents types.
• N'utilisez pas en même temps des piles neuves et des piles usagées. Cela diminuerait la durée de vie des piles ou provoquerait des fuites du liquide alcalin.
• Retirez immédiatement les piles mortes pour éviter les fuites de liquide alcalin dans le boîtier. Ne touchez pas l'acide des piles qui a fui ; il est dangereux pour l'épiderme.

Remarque:

Retirez les piles si vous prévoyez de ne pas utiliser la télécommande pendant une longue période.

3. Connexion de matériel externe (voir les pages 14 à 18)

• Pour protéger le matériel que vous connectez, mettez-le hors tension avant d'effectuer des branchements.
• Consultez la documentation accompagnant ce matériel.

4. Branchement du cordon d'alimentation fourni avec le moniteur

• La prise électrique doit être installée le plus près possible du matériel et doit être facilement accessible.
• Enforcez complètement l'extrémité du cordon dans la prise. Une connexion mal assurée risque de provoquer du bruit.

Remarque:

Veuillez vous reporter à la section “Consignes de sécurité, d'entretien et conseils d'utilisation” de ce manuel pour le choix d'un cordon d'alimentation CA adapté.

5. Mise sous tension tous les matériels externes connectés au moniteur

Lorsque vous connectez le moniteur à un ordinateur, allumez ce dernier en premier.

6. Fonctionnement de l'équipement externe joint

Affichez le signal sur l'équipement externe choisi.

7. Réglage du son

Réglez le volume en l'augmentant ou en le diminuant lorsque c'est nécessaire.

8. Réglage de l'écran (voir pages 23 à 31)

Réglez la position de l'écran ou autres positions lorsque c'est nécessaire.

9. Réglage de l'image (voir pages 23 à 31)

Réglez la brillance ou le contraste lorsqu'il est nécessaire.

10. Réglage recommandé

Pour réduire le risque de la "persistence de l'image", réglez les éléments suivants en fonction de l'application utilisée. POWER SAVE (Économie d'énergie) (voir page 26), SCREEN SAVER (Économiseur Écran) (voir page 26), SIDE BORDER COLOR (Couleur cordure) côté) (voir page 26), DATE AND TIME (Date et Heure) (voir page 29), SCHEDULE (Calendrier) (voir page 29).

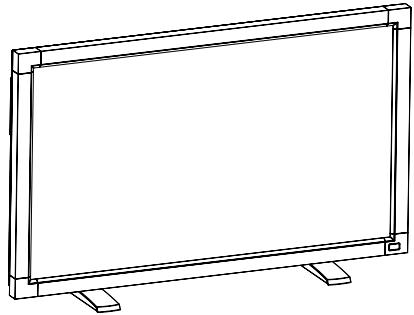

11. Installation et retrait du support

1. Éteignez le moniteur.
2. Après avoir inséré le support dans les guides, serrez les vis de blocage à clé de violon des deux côtés du moniteur.

Remarque:

Installez les supports de sorte que leurs parties les plus longues atteignent la partie avant.

1. Étalez la feuille de protection sur une surface plane, un bureau par exemple.
2. Placez le moniteur sur la feuille de protection.
3. Retirez les vis à l'aide d'un tournevis, puis placez-les dans un endroit sûr pour les réutiliser.

12. Pour éviter le changement de l'interrupeur principal d'alimentation

Pour empêcher l'utilisation de l'interrupteur principal d'alimentation, fixez le cache pour l'interrupteur principal, fourni comme accessoire.

Remarque:

Avec le cache pour l'interrupteur principal en place, l'interrupteur principal alimentation ne peut pas être activé. Retirez le cache de l'interrupteur principal afin d'éteindre le moniteur.

Cache pour l'interrupteur principal

Conditions

LDT461V peut être installé en position portrait, mais les conditions suivantes doivent être respectées.

Mise en garde:

La position portrait est efficace seulement lorsque le moniteur est fixe au mur ou au plafond.

Lorsque le moniteur est en position portrait, le support ne peut être fixe.

Placer le moniteur en position portrait réduira la vie moyenne du rétroéclairage du LCD.

L'environnement opérationnel (température) doit être limité comme indiqué ci-dessous:

Environnement opérationnel	Température	5 - 35 °C / 41 - 95 °F
	Humidité	20 - 80 % (sans condensation)

Veuillez régler la position du produit seulement selon les instructions suggérées comme indiqué ci-dessous:

Ne pas placer le moniteur dans la direction opposée.

Positionnement

1. Enlever les supports.
2. Le côté gauche du paysage (vue de face) devrait être sur le côté supérieur.

Enlever les supports

Dans le sens des aiguilles d'une montre

En sens inverse des aiguilles d'une montre

Comment monter et brancher des accessoires au moniteur

Vous pouvez brancher des accessoires de montage sur le moniteur en vous y prenant de l'une des manières suivantes:

2. Placement de l'écran face vers le bas

Étalez en dessous du moniteur la feuille de protection qui l'entourait dans la boîte, de manière à éviter les rayures de l'écran.

Cet appareil ne peut être utilisé ou installé sans le support ou sans autre accessoire de montage. La non-observation des bonnes procédures de montage peut endommager le matériel ou blesser l'utilisateur ou l'installateur. La garantie du produit ne couvre pas les dommages causés par une installation incorrecte. La non-observation de ces directives peut annuler votre garantie.

Utilisez des vis de montage M6 (d'une longueur de 10 mm supérieure à léaisseur du support de montage) et serrez-les fermement. (Torsion recommendée: de 470 à 635N cm). MIT-SUBISHI ELECTRIC recommende l'utilisation d'une interface de montage en conformité avec les normes nord-américaines TUV-GS et/ou UL1678.

Attention:

Pour empêcher le moniteur de tomber.

• Installez le moniteur avec des supports métalliques pour le mur ou avec un dispositif pour plafond (disponible dans le commerce) sous votre propre responsabilité. Reportez-vous aux instructions des supports métalliques pour connaître la procédure d'installation.
• Afin de réduire les risques de blessures et de dégâts dus à la chute du moniteur en cas de tremblement de terre ou d'autres catastrophes naturelles, veillez à consulter le fabricant des supports à propos de l'emplacement de l'installation. Pour réduire le risque de chute du moniteur, faites passer une corde (dispo
• Ne pas dormir là où le moniteur risque de se renverser ou de tomber en cas de tremblement de terre ou autre catastrophe naturelle.

3. Ventilation

Pour permettre à la chaleur de se disperser, laissez de l'espace entre les objets environnants comme dans le schéma ci-dessous.

4. Pour éviter les chutes du moniteur

Prenez des précautions pour empêcher le moniteur de tomber en cas de tremblement de terre ou d'autres catastrophes naturelles afin de réduire les risques de blessures et de dégâts dus à la chute.

Comme indiqué sur le schéma, fixez le moniteur à un mur solide ou à un pilier à l'aide d'un fil (disponible dans le commerce) suffisamment résistant pour supporter le poids du moniteur. (LDT461V: environ 34,6 kg)

Lorsque vous utilisez des crochets (disponibles dans le commerce), il est recommandé d'utiliser des crochets à vis bague plutôt que des crochets à vis en C (avec ouverture).

Attention:

• L'efficacité de la prévention des chutes dépend en substance de la solidité des supports et de la base auxquels le dispositif de prévention est fixé. Si la résistance est insuffisante, renforcez-la.
• Même si la prévention en cas de chute de l'appareil tente d'éviter les possibilités de blessures et de dommages, cela ne garantit pas l'efficacité contre n'importe quel type de séisme ou de sinistre.
• Ne pas dormir là où le moniteur risque de se renverser ou de tomber en cas de tremblement de terre ou autre catastrophe naturelle.
• Avant de déplacer le moniteur, ôtez le fil qui fixe le moniteur. Sans quoi, vous risquez de vous blesser et d'endommager le moniteur.

Avant d'effectuer les branchements:

• Tout d'abord, mettez hors tension tous les périhériques reliés et effectuez les connexions.
• Consultez le guide utilisateur fourni avec chaque périphérique.

Schéma de câblage

Connexion à un PC

La connexion d'un PC à votre moniteur vous permettra d'afficher l'image présente sur l'écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo n'affichent pas correctement une image.

Connexion du moniteur à un PC

Pour connecter la prise RVB 3 IN (mini D-sub 15 broches) du moniteur, utilisez le câble vidéo RVB qui est fourni avec le matériel (mini D-sub 15 broches vers mini D-sub 15 broches). Pour connecter la prise RVB 4 IN (BNC) du moniteur, procurez-vous un câble de signal (mini D-sub 15 broches vers BNC x 5). Sélectionnez RVB 4 à partir du bouton INPUT. Lorsque vous connectez un ou plusieurs moniteurs LCD, utilisez le connecteur RVB OUT (mini D-sub 15 broches). - Les prises AUDIO IN 1, 2, 3 ou HDMI peuvent être utilisées pour les entrées audio. Pour la connexion, sélectionnez AUDIO 1, 2, 3, ou HDMI à partir du bouton AUDIO INPUT (Entrée audio). Vous pouvez sélectionner HDMI uniquement lorsque RGB 1 ou 2 est sélectionné. - La prise AUDIO OUT émet le son de la sortie audio sélectionnée.

Connexions avec du matériel à interface numérique

Il est possible d'établir des connexions avec du matériel équipé d'une interface numérique compatible DVI (Digital Visual Interface).

Connexion du moniteur à un ordinateur équipé d'une sortie numérique

Le connecteur RGB 1, RGB 2 IN accepte un cable HDMI. Le connecteur RGB 1, RGB 2 IN peut se connecter à la sortie HDMI ou à la sortie DVI-D du PC. - Pour préserver la qualité de l'affichage, utilisez un cable conforme aux normes DVI de qualité. (voir page 29 "MODE HDMI INPUT") - Les prises AUDIO IN 1, 2, 3 ou HDMI peuvent être utilisées pour les entrées audio. Pour la connexion, sélectionnez AUDIO 1, 2, 3 ou HDMI à partir du bouton AUDIO INPUT (Entrée audio). Vous pouvez sélectionner HDMI uniquement lorsque RGB 1 ou 2 est sélectionné. - L'entrée de signal venant du connecteur HDMI ne peut pas être émise vers le connecteur RGB OUT.

Connexion d'un lecteur de DVD avec la prise de sortie composant

La connexion au moniteur d'un lecteur de DVD vous permettra d'afficher la vidéo de vos DVD.

Consultez la documentation de votre lecteur de DVD.

Connexion du moniteur à un lecteur de DVD

Pour connecter la prise DVD/HD IN (BNC) du moniteur, procurez-vous un câble de connexion BNC. Vous aurez besoin d'un adaptateur BNC-RCA pour connecter au câble BNC un lecteur de DVD doté d'une prise RCA à broches (non fourni). - Les prises AUDIO IN 2 et 3 (RCA toutes les deux) peuvent être utilisées pour les entrées audio. Pour la connexion, sélectionnez [AUDIO 1], [AUDIO 2], [AUDIO 3] ou [HDMI] à partir du bouton AUDIO INPUT. Vous pouvez sélectionner HDMI uniquement lorsque RGB 1 ou 2 est sélectionné.

Connexion d'un amplificateur stéréo

Veuillez connecter un amplificateur stéréo au moniteur. Consultez la documentation de votre ampli.

Connexion du moniteur à un amplificateur stéréo

• Ne mettez le moniteur et l'amplificateur sous tension qu'après avoir effectué tous les branchements. Utilisez un câble RCA pour connecter la prise AUDIO OUT (RCA) du moniteur et l'entrée audio de l'amplificateur. N'inversez pas les jacks audio gauche et droite.
• Les prises AUDIO IN 2 et 3 (toutes deux RCA) peuvent être utilisées pour les entrées audio. Pour la connexion, sélectionnez [AUDIO1], [AUDIO2], [AUDIO3] ou [HDMI] à partir du bouton AUDIO INPUT. Vous pouvez sélectionner HDMI uniquement lorsqu'RGB 1 ou 2 est sélectionné.
• La prise AUDIO OUT émet le son de la sortie audio sélectionnée.

Modes MARCHE et arrêt

L'indicateur d'alimentation du moniteur passe au vert lorsque ce dernier est sous tension, et au rouge lorsque le moniteur est en mode ARRET. Il existe trois manières d'allumer et d'éteindre le moniteur:

Remarque:

Lorsqu'on utilise l'interrupteur principal d'alimentation pour éteindre le moniteur, la télécommande et l'interrupteur d'alimentation ne peuvent pas activer le mode MARCHE. De plus, les indicateurs d'alimentation vert et rouge s'éteignent. Pensez à mettre l'interrupteur principal d'alimentation en position de marche avant d'utiliser la télécommande ou l'interrupteur d'alimentation.

Remarque:

Avant d'appuyer sur le bouton d'alimentation, assurez-vous d'avoir allumé l'interrupteur d'alimentation principale du moniteur LCD.

Remarque:

Avant d'utiliser la télécommande, vérifie que l'interrupeur principal d'alimentation du moniteur est bien en position MARCHE.

Indicateur d'alimentation

	Statut
Position MARCHE	Vert
Position ARRÊT	Rouge
Position Standby (Veille) lorsque SCHEDULE (Calendrier) est créé	Allumé en rouge Clignote en vert
Position VEILLE	Rouge et vert
Diagnostics (détection d'une panne)	Clignote en rouge * Voir la section Dépannage page 35

Gestion de l'énergie

Le moniteur LCD est conforme aux fonctionnalités DPM de gestion de l’énergie approuvées par le VESA.

La fonction de gestion de l'énergie est une fonction qui réduit automatiquement la consommation du courant électrique par l'écran au bout d'un certain temps d'inutilisation du clavier ou de la souris.

La fonction de gestion de l’énergie sur votre nouveau moniteur a été réglée en mode "ON" (Activé). Ceci permet au moniteur de passer en mode Economie d’énergie lorsqu’il ne reçoit aucun signal. Cette fonction peut allonger la durée de vie du moniteur et réduire sa consommation électrique.

Pour visualiser une source vidéo:

Passez en mode [VIDEO] à l'aide du bouton INPUT.

A l'aide du menu SYSTÉME DE COULEUR, désélectionnez votre format video: [AUTO], [NTSC], [PAL], [SECAM], [PAL60] ou [4.43NTSC].

Taille de l'image

RVB1,2,3,4

FULL → NORMAL → CUSTOM

DVD/HD, Video

FULL → NORMAL → DYNAMIC

REAL CUSTOM

Type de signal	TAILLE STANDARD	Taille recommmandée
4:3		NORMAL
		DYNAMIC (DYNAM-IQUE)
Réduire		FULL (PLEIN)

NORMAL: Affichage par le rapport de format du signal entre sur signal PC ou affichage en rapport de format 4:3 sur signal DVD/HD ou VIDEO.

FULL (PLEIN): Affichage sur la totalité de l'écran.

DYNAMIC (DYNAMIQUE): Étendre les images 4:3 sur la totalité de l'écran sans linéarité. (Certaines images périphériques seront tronquées suite à l'expansion.)

CUSTOM (ZOOM): L'image peut être étendue au-delà de la zone d'affichage active. L'image en dehors de la zone d'affichage active ne sera pas affichée.

REAL (Vrai): Chaque pixel de l'image est affiché.

Mode image

RVB 1, 2, 3, 4 HIGHBRIGHT → STANDARD → sRGB DVD/HD, Video HIGHBRIGHT → STANDARD → CINEMA

Changement de la source audio

Vous pouvez changer la source audio à l'aide de la touche AUDIO INPUT.

RVB1,2 HDMI → AUDIOO1 → AUDIOO2 → AUDIOO3

Autre que RVB 1,2 AUDIO1 → AUDIO2 → AUDIO3

Mode de verrouillage des commandes

Cette fonction désactive les différents boutons, si bien que les réglages que vous faites ne sont pas effectifs si vous appuyez dessus. Pour désactiver les boutons, appuyez à la fois sur les boutons et pendant au moins 3 secondes.

Pour activer les boutons, appuyez de nouveau sur les deux boutons et pendant au moins 3 secondes.

RVB1, 2, 3, 4

RGB3

1024 x 768

48kHz 60Hz

AUDIO : 1

SIZE: FULL

← Mode entrée vidéo ← Informations signal en entrée

← Mode entrée audio ← Mode Taille image

Dvd/hd

DVD/HD

AUDIO:3

SIZE: FULL

Mode entrée vidéo Mode entrée audio ← Mode Taille image

VIDEO

NTSC

AUDIO : 3

SIZE : NORMAL

Mode entrée vidéo Mode Système couleurs signal en entrée

Mode entrée audio

Mode Taille image

Principale : RVB3

Sous-image: VIDEO

RGB3

1024 x 768

48kHz 60Hz

AUDIO:1

VIDEO

NTSC

SIZE: FULL

Informations sur l'image principale Informations sur la sous-image Informations sur l'image principale

Réglez la luminosité globale de l'image et du fond de l'écran.

Appuyez sur le bouton + pour augmenter la luminosité.

Appuyez sur le bouton - pour diminuer la luminosité.

Contrast (contraste)

Réglez la luminosité de l'image en fonction du signal d'entrée.

Appuyez sur le bouton + pour augmenter le contraste.

Appuyez sur le bouton - pour diminuer le contraste.

Cette fonction permet de conserver numériquement la netteté de l'image dans toutes les résolutions.

Elle peut être réglée pour obtenir une image distincte ou douce, selon votre préférence, et définie indépendamment pour chaque mode Image.

Appuyez sur le bouton + pour augmenter la netteté.

Appuyez sur le bouton - pour diminuer la netteté.

BLACK LEVEL (niveau de NOIR)

Règle la luminosité de l'image en fonction du fond.

Appuyez sur le bouton + pour augmenter le niveau de noir.

Appuyez sur le bouton - pour diminuer le niveau de noir.

REMARQUE: Le mode Image sRGB est un mode standard et ne peut pas être changé.

Règle le niveau de la réduction du bruit.

Appuyez sur le bouton + pour augmenter le niveau de réduction.

Appuyez sur le bouton - pour diminuer le niveau de réduction.

TINT (TEINTE) COLOR \*: entrée rgb1,2(hdmi INPUT mode-hd), dvd/hd, vidéo, vidéo uniquement

Règle la teinte de l'écran.

Appuyez sur le bouton + pour donner à l'écran une teinte verdâtre.

Appuyez sur le bouton - pour donner à l'écran une teinte violacée.

COLOR (couleur) *: entrée rgb1,2(hdmi INPUT mode-hd), dvd/hd, VIDEO, VIDEO uniquement

Règle les couleurs de l'écran.

Appuyez sur le bouton + pour augmenter la profondeur de couleurs.

Appuyez sur le bouton - pour diminuer la profondeur de couleurs.

Permet de régler la température des couleurs.

L' image devient rougeâtre lorsque la température des couleurs diminue et bleuâtre lorsque la température des couleurs augmente.

COLOR control (contrôle couleurs)

Le niveau des couleurs rouge, vert et bleu peut être réglé à l'aide des barres de couleur.

R: Rouge, G: Vert, B: Bleu

Le choix de cette option vous permet de réinitialiser tous les réglages OSD relatifs au réglage IMAGE.

Sélectionnez Oui puis appuyez sur le bouton SET (Définir) pour restaurer les réglages par défaut.

Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

SCREEN (écran)

Contrôle la position horizontale de l'image dans la zone d'affichage du LCD.

Appuyez sur le bouton + pour déplacer l'écran vers la droite.

Appuyez sur le bouton - pour déplacer l'écran vers la gauche.

Contrôle la position verticale de l'image dans la zone d'affichage du LCD.

Appuyez sur le bouton + pour déplacer l'écran vers le haut.

Appuyez sur le bouton - pour déplacer l'écran vers le bas.

CLOCK (HORLOGE) \*: entrée rgb3,4 uniquement

Appuyez sur le bouton + pour élargir l'image vers la droite.

Appuyez sur le bouton - pour rétrécir l'image vers la gauche.

CLOCK PHASE (PHASE horloge) *: entrée rgb3,4 uniquement

Améliore le point, la clarté et la stabilité de l'image par augmentation ou diminution de ce paramètre.

Vous pouvez sélectionner "FULL" (Plein), "NORMAL", "CUSTOM" (Personnalisé) et "REAL" (Vrai). (ENTRÉE RGB1/2/3/4 uniquely)

Vous pouvez également sélectionner "FULL" (Plein), "NORMAL", "DYNAMIC" (Dynamique), "CUSTOM" (Personnalisé) et "REAL" (Vrai). (ENTRÉE DVD/HD, VIDEO, et VIDEO uniquement)

Le fait de sélectionner "DYNAMIC" (Dynamique) rendra l'affichage à l'écran panoramique en agrandissant le milieu et les extrémités de l'écran. (Le haut et le bas de l'image seront coupés par l'agrandissement.)

L' image dynamique est la même que l' image de format FULL (Plein) lorsqu'un signal HDTV est reçu. En sélectionnant "REAL" (Vrai), chaque pixel de l' image est affiché.

"CUSTOM ZOOM" (Zoom personnalisé) sera sélectionné lorsque vous sélectionnez "CUSTOM" (Personnalisé) dans le mode d'écran "ZOOM".

ZOOM: agrandit la taille horizontalement et verticalement simultanément.

HZOOM (Zoom horizontal): agrandit la taille horizontalement uniquement.

VZOOM (Zoom vertical): agrandit la taille verticalement uniquement.

HPOSITION (Position horizontale): déplace vers la droite avec le bouton+. déplace vers la gauche avec le bouton-.

VPOSITION (Position verticale) : déplace vers le haut avec le bouton+. déplace vers le bas avec le bouton-.

H Resolution (résolution h.) *: entrée rgb1,2,3,4 uniquement

Règle l'aillee horizontally par l'augmentation ou la diminution de ce paramètre.

Appuyez sur le bouton + pour élargir l'image.

Appuyez sur le bouton - pour rétrécir l'image.

V resolution (résolution v.) * : entrée RGB1,2,3,4 uniquement

Règle la taille verticale par l'augmentation ou la diminution de ce paramètre.

Appuyez sur le bouton + pour agrandir l'image en hauteur.

Appuyez sur le bouton - pour rétrécir l'image en hauteur.

SCREEN RESET (réinitialisation écran)

Le choix de Screen reset (Réinitial. Écran) vous permet de réinitialiser tous les réglages OSD relatifs au réglage SCREEN (Écran).

Sélectionnez Yes (Oui) puis appuyez sur le bouton SET (Définir) pour restaurer les réglages par défaut.

Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

Balance

Réglez la balance du volume L/R (G/D).

Appuyez sur le bouton + pour déplacer le curseur du son stéréo vers la droite.

Le son provenant du côté gauche sera faible.

Appuyez sur le bouton - pour déplacer le curseur du son stéréo vers la gauche.

TREBLE (AIGUS)

Pour accentuer ou réduire le son des hautes fréquences.

Appuyez sur le bouton + pour augmenter les aigus.

Appuyez sur le bouton - pour diminuer les aigus.

BASS (GRAVES)

Pour accentuer ou réduire le son basses fréquences.

Appuyez sur le bouton + pour augmenter les graves.

Appuyez sur le bouton - pour diminuer les graves.

Le choix de Audio reset (Réinitial. Audio) vous permet de réinitialiser tous les réglages OSD relatifs au réglage AUDIO.

Sélectionnez YES (Oui) puis appuyez sur le bouton SET (Définir) pour restaurer les réglages par défaut.

Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

Menu principal

Remarque: Les modes "PIP" (IDI) et "POP" (IHI) ne fonctionnent pas lorsque lformat décran est "CUSTOM" (Au besoin) ou "REAL" (Vrai).

PIP SIZE (taille IDI)

Sélection de la taille de la photo insérée en mode Picture-in-Picture (PIP) (Image dans image, IDI).

Les options Large, Middle (Moyen) et Small (Petit) sont disponibles.

PIP AUDIO (AUDIO IDI)

Sélection de la source sonore en mode PIP (IDI).

La sélection de MAIN AUDIO (Audio PRC.) vous permet d'entendre le son de l'image principale et la sélection de PIP AUDIO (Audio IDI) celui de l'image insérée.

PIP RESET (réinitialisation IDI)

La sélection de PIP Reset (Réinitialisation IDI) vous permet de réinitialiser tous les réglages OSD relatifs au réglage PIP (IDI).

Sélectionnez Yes (Oui) puis appuyez sur le bouton SET (Définir) pour restaurer les réglages par défaut.

Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

Configuration 1

AUTO SETUP (INSTALLATION AUTO.) *: ENTRÉE RGB3,4 uniquement

Appuyez sur le bouton SET (Définir) pour régler automatiquement la taille, la position horizontale, la position verticale, l'horloge, la phase horloge, le niveau de blanc et le niveau de noir de l'écran.

Appuyez sur le bouton EXIT (Quitter) pour annuler l'exécution de la fonction AUTO SETUP (Conf. Auto) et revenir au menu précédent.

AUTO ADJUST (RéGLAGE AUTO.) * : ENTRÉE RGB3,4 uniquement

Sélection de ON/OFF (Marche/Arrêt) pour la fonction AUTO ADJUST (Réglage auto). Sélectionnez MARCHE, pour régler automatiquement la résolution, la position horizontale, la position verticale et la phase horloge.

■ POWER SAVE (ÉCONOMIE D'LENERGIE)

En réglant le paramètre RGB sur ON (Marche), le moniteur passe en mode de gestion de l'énergie lorsque la synchronisation RGB 1, 2, 3, 4 est perdue.

En réglant le paramètre VIDEO (Vidéo) sur ON (Marche), le moniteur passe en mode de gestion de l'énergie environ 10 minutes après la perte du signal d'entrée DVD/HD et VIDEO (Vidéo).

LANGUAGE (LANGUE)

Les menus de commande OSD sont disponibles en 8 langues.

(Anglais, Allemand, Espagnol, Français, Italien, Suédois, Chinois et Japonais)

SCREENSAVER(ECONOMISEURECRAN)

Sélectionnez la fonction SCREEN SAVER (Économiseur Écran) pour réduire le risque de persistance de l'image.

GAMMA: La valeur gamma de l'affichage est modifiée et fixée lorsque le paramètre ON (Marche) est sélectionné. COOLING FAN (Ventilateur): Le ventilateur intégré est toujours en marche lorsqu'il est réglé sur ON (Marche). BRIGHTNESS (Luminosité): La luminosité diminue lorsque définie sur ON (Marche).

MOTION (Mouvement): L'image est légèrement agrandie et rouge dans 4 directions (UP (Haut), DOWN (Bas), RIGHT (Droite), LEFT (Gaugue)) régulièrement (la durée du mouvement doit être régée).

La zone de mouvement se situe à environ +/- 10 mm de la position d'origine.

Faites en sorte que les informations importantes, comme le texte, soient situées dans la zone représentant les 90% de l'image à l'écran.

Consultez la remarque (1) pour en savoir plus sur ces fonctions.

Les paramètres PIP et STILL (Fixe) sont désactivés lorsque le paramètre MOTION (Mouvement) est actif.

COLOR SYSTEM (SYSTÈME DE COULEUR) : ENTRÉE VIDÉO, VIDÉO UNIQUEMENT

Le choix du système de couleur dépend du format de votre vidéo en entrée.

AUTO: Le mode NTSC, PAL, SECAM, PAL60 ou 4,43NTSC est sélectionné automatiquement.

NTSC: Sélection spécifique du mode NTSC

PAL: sélection spécifique du mode PAL

SECAM: sélection spécifique du mode SECAM

PAL-60: sélection spécifique du mode PAL60

4,43NTSC : sélection spécifique du mode 4,43NTSC.

SIDE BORDER COLOR (COULEURBORDURE COTÉ)

Permet de régler la luminosité des parties noires affichées de chaque côté des images 4:3. Vous pouvez sélectionner OFF, 50 et 100.

■ CONFIGURATION RESET (Réinitial. CONFIG.)

La sélection de CONFIGURATION RESET (Réinitial. Config.) vous permet de réinitialiser tous les règles de configuration. Sélectionnez Yes (Oui) puis appuyez sur le bouton SET (Définir) pour restaurer les règles par défaut. Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

FACTORY RESET (PRÉRÉGLAGE USINE)

La sélection de YES (Oui) rétablit les options PICTURE (Image), SCREEN (Écran), AUDIO (Audio), CONFIGURATION1,2 et ADVANCED OPTION (Option avancée) selon les réglages par défaut (sauf LANGUAGE, DATE & TIME et SCHEDULE - Langue, Date et Heure et Calendrier).

Sélectionnez YES (Oui) puis appuyez sur le bouton SET (Définir) pour restaurer les réglages par défaut. Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

LONG cable on/off (activation/désactivation OPTION cable LONG)

Permet d'activer ou de désactiver l'option de cable long.

Cette fonction est pour un signal analogue RGB (D-SUB/BNC) et elle se règle manuellement. La distance régulable varie selon les conditions d'installation et le câble à utiliser.

Permet de régler l'option CABLE LONG en augmentant ou en diminuant sa valeur.

Les choix prédéfinis vont de 0 à 100 secondes.

OSD Turnoff (extinction de l'osd)

Le menu des commandes OSD reste à l'écran aussi longtemps qu'il est utilisé.

Dans le sous-menu Extinction OSD, vous pouvez choisir la durée d'attente du moniteur entre la dernière pression de touche et l'extinction du menu des commandes OSD.

Les choix prédéfinis sont 5-120 secondes.

Sélectionne les informations affichées par OSD.

Il s'agit des informations affichées par OSD pour tout changement du signal ou de la source, ou lorsqu'un message d'avertissement, tel que pas de signal ou hors limites, s'affiche.

La durée d'affichage possible est comprise entre 1 et 10 secondes.

OFF TIMER (programmateur arrêt)

Pour sélectionner la marche/arrêt du programmateur d'arrêt.

Dans le menu OFF TIMER (Programmateur Arrêt), vous pouvez régler le moniteur de façon à ce qu'il s'éteigne automatiquement.

La durée possible est comprise entre 1 et 24 heures.

Lorsque l'option OFF TIMER (Programmateur Arrêt) est activée, les paramètres de SCHEDULE (Calendrier), voir page 29, sont désactivés.

OSD h position

Règle la position horizontale du menu OSD.

OSD v position

Règle la position verticale du menu OSD.

Indiquez le nom du modèle et les numéros de série de votre moniteur.

INPUT Resolution (résolution en ENTRAE) * : entrée RGB3,4 uniquement

Sélectionne le signal d'entrée en fonction des valeurs 1024x768, 1280x768 et 1360x768.

AUTO: Déterminé automatiquement la résolution.

1024x768 : Détermine la résolution 1024x768

1280x768 : Détermine la résolution 1280x768

1360x768 : Détermine la résolution 1360x768

Le réglage que vous avez sélectionné est effectif lorsque le bouton POWER est éteint puis allumé à nouveau.

Sélectionnez un niveau d'augmentation du niveau de noir avec "OFF", "MIDDLE" et "HIGH".

Si ce niveau se trouve au-dessous de la limite, régalez l'option "Black Level" (Niveau de noir) sur une option moyenne dans le menu OSD.

Sélectionne une valeur gamma pour l'affichage.

2.2

2.4

Native (Natif)

REMARQUE: Le mode Image sRGB est un mode standard et ne peut pas être changé.

SCAN mode (mode de balayage) : entrée dvd/hd, vidéo, vidéo uniquement

Modifie la zone d'affichage de l'image.

OVERSCAN (Sur-balayage): La zone d'affichage est d'environ 95 %

UNDERSCAN (Sous-balayage): La zone d'affichage est d'environ 100 %

SCAN conversion (conversion du balayage) *: entrée dvd/hd, VIDEO, VIDEO uniquement

Sélectionnez la fonction de conversion IP (Interlace to Progressive, Entrelacé à Progressif).

PROGRESSIVE (Progressif) : Activez la fonction IP pour convertir le signal entrelacé en progressif. C'est en général le paramètre utilisé.

INTERLACE* (Entrelace): Désactive la fonction IP.

*REMARQUE: Ce mode est plus approprié pour les images en mouvement, mais il augmente les risques de distorsion d'image.

FILM mode (mode FILM) *: entrée dvd/hd, vidéo, vidéo uniquement

Sélectionne la fonction Mode Film.

AUTO: Active la fonction Mode Film. Ce mode est particulièrement adapté aux films dont la source passé de

24 images/s à DVD Video. Nous vous recommandons de sélectionner "PROGRESSIF" dans "CONVERSION DU BALAYAGE".

OFF (ARRET) : Désactive la fonction Mode Film. Ce mode est particulièrement adapté à la diffusion ou à la source VCR.

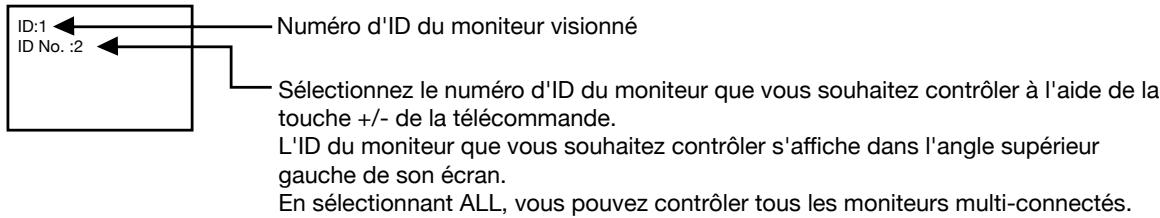

IR control (commander registre)

Sélectionnez le mode d'opération de la télécommande sans fil lorsqu'un plusieurs moniteurs LDT461V sont connectés via RS-232C.

Activez l'objet de ce menu en appuyant sur le bouton SET (Définir).

NORMAL: Le moniteur sera contrôlé normalement par la télécommande sans fil.

Le premier moniteur LDT461V de la multi-connexion via RS-232C est désigné comme PRIMARY.

SECONDARY: Les autres moniteurs LDT461V autres que le premier de la multi-connexion via RS-232C sont désignés comme SECONDARY.

LOCK (Verrouille) : Désactivez le contrôle du moniteur via la télécommande sans fil à infrarouges.

Appuyez sur le bouton DISPLAY (Afficher) pendant 5 secondes ou plus pour régler ce paramètre sur NORMAL.

La matrice mosaïque utilise plusieurs écrans. Cette fonction fournit un grand écran unique à l'aide de 16 moniteurs maximum. 5 moniteurs pourront être affectés à l'affichage horizontal et 5 à l'affichage vertical.

Ceci signifie que vous devez restorer la sortie PC à chaque moniteur à l'aide d'un distributeur.

H MONITORS (Moniteurs H) : permet de sélectionner le nombre de moniteurs qui composera l'affichage horizontal.

V MONITORS (Moniteurs V) : permet de sélectionner le nombre de moniteurs qui composera l'affichage vertical.

POSITION: permet de sélectionner une position pour étendre l'écran.

FRAME COMP: fonctionne avec la fonction Tiling (Mosaïque) pour compenser la largeur de façon précise.

ENABLE (Activé): Sélectionnez YES (Oui) pour que le moniteur s'étende selon la position sélectionnée.

Les mode PIP et STILL (IDI et Fixe) seront désactivés lorsqu'le mode "Tiling" (Mosaïque) est activé.

HEAT STATUS (STATUT De la chaleur)

Informations sur le statut des fonctions COOLING FAN (Ventilateur), BRIGHTNESS (Luminosité) et TEMPERATURE (Température).

Le ventilateur s'active lorsque la température interne du moniteur dépasse une limite prédéfinie.

Dans ce cas, un avertissement s'affiche à l'écran.

POWER on DELAY (délai mise sous tension)

Règle durée du délai entre les modes de vision et de mise sous tension.

Il est possible de sélectionner entre OFF (Désactivé), 2 sec, 4 sec, 6 sec, 8 sec, 10 sec, 20 sec, 30 sec, 40 sec, et 50 sec.

DATE & TIME (DATE et HEURE)

Règle la date et l'heure de l'horloge interne.

Configurez cette fonction si vous souhaitez utiliser le "CALENDERIER".

Programme le calendrier de fonctionnement du moniteur.

Permet de programmer la mise sous/hors tension en fonction d'une heure et d'un jour de la semaine. Définit également le port d'entrée.

Ce menu OSD ne s'efface que si vous appuyez sur EXIT (Quitter).

(voir la REMARQUE 2 page 30 pour obtenir plus d'informations).

Sélectionner "PC" quand le PC ou un autre ordinateur est connecté via HDMI.

Sélectionner "HD" lorsque le lecteur DVD, muni d'une sortie HDMI, est connecté via HDMI.

Sélectionner "PC" quand le PC ou un autre ordinateur est connecté via HDMI.

Sélectionner "HD" lorsque le lecteur DVD, muni d'une sortie HDMI, est connecté via HDMI.

Les nombres d'ID pour la télécommande sont attribués aux moniteurs LDT461V qui sont multi-connectés via RS-232C.

Les numéros d'ID de 1 à 26 peuvent être sélectionnés.

Permet d'activer ou désactiver la fonction de communication DDC/CI.

Sélectionnez ON pour une utilisation normale.

Type de synchronisation

Sélectionnez "0.3 V" pour un signal de synchronisation composite de 0,3V.

Sélectionnez "TTL" pour un signal de synchronisation TTL.

Le fait de sélectionner la réinitialisation de l'option avancée vous permet de réinitialiser tous les paramètres OSD de ADVANCED OPTION (Option avancée), sauf DATE & TIME (Date et Heure).

Sélectionnez YES (Oui) puis appuyez sur le bouton SET (Définir) pour restaurer les réglages par défaut.

Appuyez sur le bouton EXIT (Quitter) pour annuler et revenir au menu précédent.

Remarque 1: IMAGE persistence (persistence de l'image)

Il est possible que la technologie LCD subisse le phénomène de la persistence de l'image. La persistence de l'image se manifeste lorsqu'une image résiduelle ou "fantôme" d'une image précédemment affichée reste visible sur l'écran. Contrairement aux moniteurs à tube cathodique, la persistence de l'image sur les moniteurs LCD n'est pas permanente, mais il faut éviter d'afficher des images immobiles pendant une longue période de temps.

Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affichage de l'image précédemment affichée. Par exemple, si une image est restée affichée sur l'écran pendant une heures et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heures pour effacer l'image.

Comme pour tous les équipements d'affichage personnels, nous vous recommandons d'afficher des images animées et d'utiliser un économiseur d'écran à intervalles réguliers chaque fois que l'écran est en veille ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

Définissez les fonctions POWER SAVE (Économie d'énergie), SCREEN (Économiseur d'écran), DATE & TIME (Date et Heure) et SCHEDULE (Calendrier) pour réduire davantage les risques de persistance de l'image.

Image résiduelle sur l'écran LCD

Au bout de plusieurs heures d'utilisation en continue, l'électrode, à l'intérieur de l'écran LCD, est susceptible de rester chargée électriquement une fois l'écran éteint. Ainsi, il est possible que vous observiez une image résiduelle ou "fantôme" de la dernière image affichée. (Persistence de l'image)

Cette persistence de l'image n'est pas permanente. En revanche, l'affichage en continu d'une image fixe peut occasionner une accumulation permanente d'impuretés ioniques à l'intérieur de l'écran LCD, pouvant occasionner l'apparition d'une image résiduelle de façon permanente. (Image résiduelle)

Afin de retarder l'apparition d'images résiduelles et prolonger la durée de vie de votre écran LCD, suivez les recommandations suivantes.

1. Ne pas afficher d'image fixe sur une longue durée ni permuter des images trop rapidement.
2. Lorsque vous n'utilisez pas l'écran LCD, éteignez-le via la télécommande ou utilisez les fonctions Gestion de l'énergie ou Calendrier de votre écran.
3. Évitez d'exposer l'écran LCD à des températures trop élevées.

Vérifiez constamment la température à l'intérieur du moniteur en cas d'utilisation de dispositifs de protection en verre ou en acrylique installés directement sur l'écran ou entre le moniteur et le mur.

Pour réduire la température de l'écran LCD, activez les fonctions Luminosité faible ou Ventilation en mode Economiseur d'écran.

1. Utilisez le mode "Economiseur d'écran" de votre écran LCD.

Remarque 2: comment configurer le calendrier

La fonction SCHEDULE (Calendrier) vous permet de configurer jusqu'à sept intervals différents lors de l'activation du moniteur LCD.

Vous pouvez sélectionner l'heure à laquelle le moniteur s'active et se désactive, le jour de la semaine où le moniteur s'active et quelle source d'entrée le moniteur utilise pour chaque période d'activation programmée. Une marque s'affiche dans la zone en regard du chiffre du calendrier pour indiquer que le calendrier sélectionné est activé.

Pour sélectionner le calendrier à activer, utilisez les flèches vers le haut/bas pour déplacer le numéro (1 à 7) du calendrier.

Utilisez les boutons (+) et (-) pour déplacer le curseur horizontalement au sein du calendrier sélectionné.

Utilisez les boutons (▲) et (▼) pour augmenter l'heure et Sélectionnez un port d'entrée. Utilisez le bouton SET (Définir) pour effectuer une sélection.

Si vous créez un calendrier mais ne pouvez pas utiliser l'heure de mise sous tension, Sélectionnez "--" pour l'intervalle de temps ON (Marche).

Si vous ne pouvez pas utiliser l'heure de mise hors tension, Sélectionnez "--" pour l'intervalle de temps OFF (Arrêt).

Si aucune entrée n'est sélectionnée ("--" s'affiche dans l'emplacement d'entrée), l'entrée du calendrier précédent sera utilisée.

La sélection de EVERY DAY (Chaque jour) dans un calendrier est prioritaire sur d'autres calendriers régés pour fonctionner chaque semaine.

Lorsque des calendriers se superposent, l'heure de mise sous tension programmée est prioritaire sur l'heure de mise hors tension programmée.

Si deux calendriers sont programmés à la même heure, le calendrier disposant du numéro le plus élevé est prioritaire.

Lorsque la fonction OFF TIMER (Programmateur Arrêt) est définie (voir page 27), la fonction SCHEDULE (Calendrier) est désactivée.

Remarque 3: "PIP", "POP" et "SIDE BY SIDE

Le tableau suivant montre la combinaison d'entrées de signal avec laquelle les modes “PIP” (IDI) et “POP” (IHI) fonctionnent. Cependant, ces modes ne fonctionnent pas lorsque le format d'écran est “CUSTOM” (Au choix) ou “REAL” (Vrai).

Appuyez sur les touches "PIP ON/OFF" (Marche/Arrêt IDI) de la télécommande pour changer entre les modes "PIP" (IDI), "POP" (IHI) et "SIDE BY SIDE" comme indiqué dans le schéma ci-dessous.

Résolution de mode "PIP" (IDI), "POP" (IHI) (Référence)

FORMAT PIP (IDI) PETIT : 320 points × 240 points

MOYEN : 480 points X 320 points

GRAND : 640 points X 480 points

FORMAT POP (IHI) : 320 points × 240 points

< Fonction de numérotation de la télécommande >

En connectant plusieurs moniteurs LDT461V à l'aide de câbles RS-232C, vous pouvez contrôler n'importe quel moniteur de l'ensemble des moniteurs à l'aide d'une seule télécommande.

1. Attribuez un numéro d'ID arbitraire à chaque moniteur LDT461V de la multi-connexion à l'aide de MONITOR ID.

Les numéros d'ID de 1 à 26 peuvent être sélectionnés.

Il est recommandé d'attribuer des numéros d'ID consécutifs en commençant par 1.

1. Le mode de télécommande du premier moniteur LDT461V est réglé sur PRIMARY et celui des autres moniteurs est réglé sur SECONDARY.
2. Lorsque vous pointez la télécommande en direction du capteur de signal de télécommande du moniteur PRIMARY et que vous appuyez sur la touche DISPLAY de la télécommande, l'OSD de sélection d'ID s'affiche dans l'angle supérieur gauche de l'écran.

1. Pointez la télécommande vers le capteur de signal de télécommande du moniteur PRIMARY.

L'OSD s'affiche sur le moniteur dont vous avez sélectionné le numéro d'ID.

Remarque:

Lorsque l'OSD de sélection d'ID s'affiche sur le moniteur PRIMARY, appuyez à nouveau sur la touche DISPLAY de la télécommande pour annuler l'OSD de sélection d'ID et contrôler le moniteur que vous avez sélectionné.

Si vous régalez de façon incorrecte le mode de télécommande et que la télécommande ne fonctionne pas, appuyez sur n'importe quelle touche du panneau de commande du moniteur pour afficher l'écran OSD et changez le mode de télécommande à l'aide de ADVANCED OPTION. Maintenez la touche DISPLAY de la télécommande enfoncée pendant au moins 5 secondes pour initialiser le mode de télécommande sur NORMAL.

Il est possible de contrôler ce moniteur LCD en lui connectant un PC doté d'une connexion RS-232C.

Les fonctions pouvant être contrôlées par un PC sont:

La mise sous/hors tension La commutation entre les signaux d'entrée

Connexion

Moniteur LCD + PC

Remarque:

Vous aurez besoin d'un adaptateur port série 25 broches si votre PC (IBM ou compatible IBM) ne dispose pas d'un autre connecteur port série. Prenez contact avec votre revendeur.

1) Interface

PROTOCOLE	RS-232C
DéBIT	9600 [bps]
LONGUEUR DES DONNÉES	8 [bits]
BIT DE PARITÉ	AUCUN
BIT D'ARRÊT	1 [bits]
CONTRÔLÉ DE FLUX	AUCUN

Ce moniteur LCD utilise des lignes RXD, TXD et GND pour le contrôle du RS-232C.

Pour le câble RS-232C, le câble de type inversé doit être utilisé.

2) Diagramme de la commande de contrôle

La commande est composée du code d'adresse, du code de la fonction, du code des données et du code de fin.

La longueur de la commande varie en fonction de la fonction.

	Code adresse	Code fonction	Code donnéesés	Code fin
HEX	30h 30h	Fonction	Données	0Dh
ASCII	'0' '0'	Fonction	Données	←↓

[Code adresse] 30h 30h (code ASCII, '0' '0'), fixe.

[Code fonction] Code de chaque mouvement de contrôle fixe.

[Code données] Code de chaque donnée de contrôle fixe (nombre) et pas toujours signalée.

[Code fin] 0Dh (code ASCII), fixe.

3) Séquence de contrôle

(1) La commande sera envoyée d'un ordinateur au moniteur LCD dans les 600 ms. (2) Le moniteur LCD returnera une commande 600ms^* après avoir reçu et exécuté un code. En cas de mauvaise réception de lacommande, le moniteur LCD n'émettra pas de commande de return. (3) Le PC vérifie la commande et confirme si la commande envoye a bien eté executée. (4) Ce moniteur envoie d'autres codes que le code de return. Si une série de contrôle est issue de RS-232C, rejoetez les autrescodes provenant de PC.

Le délai d'émission de la commande de return peut varier selon la situation (au cours de la modification du signal d'entrée, etc.).

Exemple: Mettre l'alimentation sous tension (') pour code ASCII)

Envoi de commandes à partir du PC	Code de statut depuis le moniteur	Signification
30 30 21 0D '0' '0' ':='		Commande de POWER ON
	30 30 21 0D '0' '0' ':='	Commande reçue (renvoyée en écho)

4) Commandes de fonctionnement

Les commandes de fonctionnement paramètrent les tâches de base du moniteur LCD.

Elles risquent de ne pas fonctionner lors de la modification du signal.

Opération	ASCII	HEX
POWER ON	!	21h
POWER OFF	"	22h
INPUT RGB 1	_r1	5Fh 72h 31h
INPUT RGB 2	_r2	5Fh 72h 32h
INPUT RGB 3	_r3	5Fh 72h 33h
INPUT RGB 4	_r4	5Fh 72h 34h
INPUT VIDEO	_v1	5Fh 76h 31h
INPUT DVD/HD	_v2	5Fh 76h 32h
INPUT S-VIDEO*	_v3	5Fh 76h 33h

Il faut attendre une minute après la mise sous tension pour que la commande POWER OFF (Etéindre) prenne effet. Il faut attendre une minute après la mise hors tension pour que la commande POWER ON (Mise sous tension) prenne effet. * S-VIDEO est SEPARE uniquement

5) Commande de lecture

L'ordinateur hôte envoie la commande au moniteur sans code de données.

Après réception de cette commande, le moniteur retourne la commande avec un code de données d'état courant à l'ordinateur hôte.

Lorsque l'ordinateur hôte demande l'état de l'alimentation du moniteur, l'état du moniteur est mis sous tension.

Commande de l'ordinateur	Commande du moniteur	Détail de commande
30 30 76 50 0D '0''0''v''P''[enter]		Interrogé sur l'état de l'alimentation du moniteur
	30 30 76 50 31 0D '0''0''v''P''1''[enter]	Le moniteur est mis sous tension.

Structure de la commande de lecture

			ASCII		HEX
			Fonction	Données (Réception)	Fonction	Données (Réception)
Alimentation	MARCHE		vP	1	76 50	31
	ARRÊT (attente)		vP	0	76 50	30
Entrée	RGB-1(HDMI1)		vl	r1	76 49	72 31
	RGB-2(HDMI2)		vl	r2	76 49	72 32
	RGB-3(D-SUB)		vl	r3	76 49	72 33
	RGB-4(BNC)		vl	r4	76 49	72 34
	Vidéo		vl	v1	76 49	76 31
	DVD/HD		vl	v2	76 49	76 32
	S-VIDEO		vl	v3	76 49	76 33
Mode image	SURBRILLANCE		vM	p1	76 4D	70 31
	STANDARD		vM	p2	76 4D	70 32
Température du monitour interne	Autour du moniteur Carte mère	résolution 1 °C	tc1	(ex.) +25	74 63 31	2B 20 32 35
	Inverseur Alimentation CCI	résolution 1 °C	tc2	(ex.) +31	74 63 32	2B 20 33 31

Encombrement réduit:

Constitue la solution idéale pour les environnements nécessitant une image de haute qualité, mais présentant des limitations d'espace et de poids. L'encombrement réduit et le faible poids du moniteur permettent de le déplacer et de le transporter rapidement d'un point à un autre.

Systèmes de contrôle des couleurs:

Permet de régler les couleurs à l'écran et de personnaliser la précision des couleurs de votre moniteur selon diverses normes.

Contrôle des couleurs srgb:

Une nouvelle norme de gestion optimisée des couleurs qui permet la correspondance des couleurs sur les écrans d'ordinateurs et sur d'autres périphériques. La norme sRGB, basée sur l'espace calibré des couleurs, permet une représentation optimale des couleurs et une compatibilité descendante avec les autres normes de couleur habituelles.

Commandes OSD (on-screen-display - gestionnaire à l'écran):

Permet de régler facilement et rapidement tous les éléments de votre image d'écran à l'aide de menus affichés à l'écran, simples à utiliser.

La solution Microsoft® des systèmes d'exploitation Windows® 95/98/Me/2000/XP facilite la configuration et l'installation en permettant au moniteur d'envoyer ses caractéristiques directement à l'ordinateur (telles que le format et les résolutions d'écran acceptés), optimisant ainsi automatiquement les performances d'affichage.

Système gestionnaire d'énergie intelligent:

Fournit des méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé mais non utilisé, économisant ainsi deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts de conditionnement d'air du lieu de travail.

Technologie à fréquences multiples:

Règle automatiquement le moniter à la fréquence de la carte graphique, affichant ainsi la résolution requise.

Capacité FullScan (balayage complet)

Permet d'utiliser la totalité de la surface de l'écran dans la plupart des résolutions, augmentant ainsi de façon significative la taille de l'image.

Interface de montage mural:

Vous pouvez monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. MITSUBISHI ELECTRIC recommande l'utilisation d'une interface de montage en conformité avec les normes nord-américaines TÜV-GS et/ou UL1678.

Utilise plusieurs écrans pour afficher une image nette et compense la largeur des bords biseautés.

Étend l'image de façon individuelle horizontalement et verticalement.

Lorsqu'une erreur interne se produit, un statut de panne est indiqué.

Compensation automatique du câble long:

La compensation automatique du câble long évite la dégradation de la qualité de l'image (changement de couleur et signaux troubles) provoquée par des longueurs de câble.

Pas d'image

• Le câble vidéo doit être correctement connecté à la carte graphique et à l'ordinateur. La carte graphique doit être insérée à fond dans son logement.
• Les interrupteurs d'alimentation situés à l'avant du moniteur et sur l'ordinateur doivent être en position MARCHE.
• Vérifie qu'un mode d'affichage autorisé a été sélectionné pour la carte graphique ou le système utilisé.

(Veuillez consulter le manuel de votre carte graphique ou de votre système pour modifier le mode graphique.)

Vérifiez la compatibilité et les paramètres recommandés de votre moniteur et de votre carte graphique. - Vérifiez que le connecteur du câble de signal vidéo ne comporte aucune broche tordue ou enfoncée. - Si rien n'est affiché à l'écran quand le dispositif HDCP est connecté, réinitialisez l'alimentation du dispositif.

Le bouton d'alimentation ne répond pas

• Débranche le cordon d'alimentation du moniteur de la prise murale CA pour éteindre et réinitialiser le moniteur.

Persistence de l'image

• Nous vous informons que la technologie LCD peut provoquer un phénomène appelé « persistence de l'image ». La persistance de l'image se manifeste lorsqu'une image résiduelle ou "fantôme" d'une image précédemment affichée reste visible sur l'écran.

Contrastement aux moniteurs à tube cathodique, la persistance de l'image sur les moniteurs LCD n'est pas permanente, mais il faut éviter d'afficher des images immobiles pendant une longue période de temps. Pour remédier à la persistance de l'image, mettez le moniteur hors tension pendant une durée égale à celle de l'affichage de l'image précédemment affichée. Par exemple, si une image est restée affichée sur l'écran pendant une heure et qu'il reste une image résiduelle, le moniteur doit être mis hors tension pendant une heure pour effacer l'image.

Remarque:

Comme pour tous les équipements d'affichage personnels, MITSUBISHI ELECTRIC recommande d'afficher des images animées et d'utiliser à intervalles réguliers un économisateur d'écran animé chaque fois que l'écran est en veille, ou d'éteindre le moniteur lorsqu'il n'est pas utilisé.

L'image défile, est floue ou moirée

• Vérifiez que le cable vidéo est correctement connecté à l'ordinateur. Utilisez les touches de réglage d'image OSD pour permettre au point et régler l'affichage en augmentant ou en diminuant la valeur de finesse. Après un changement de mode d'affichage, les paramètres de réglage d'image OSD peuvent demander un réajustement. Vérifiez la compatibilité et les paramètres recommendés de votre moniteur et de votre carte graphique. Si suaiive texte est altéré, passez en mode vidéo non entrelacé et utilisez un taux de rafraîchissement de 60 Hz.

L'image du signal sur le composant est verte

• Vérifiez si la prise d'entrée DVD/HD est bien sélectionnée.

Le voyant sur le moniteur n'est pas allumé (aucune couleur, verte ou orange, n'est visible)

• Vérifiez si l'interrupteur d'alimentation est en position MARCHE et si le cordon d'alimentation est connecté. Assurez-vous que l'ordinateur n'est pas en mode d'économie d'énergie (touchez le clavier ou la souris).

Levoyant rouge sur le moniteur clignote

Il est possible qu'une panne se soit produite. Contactez votre revendeur MITSUBISHI ELECTRIC autorisé.

L'image n'est pas à la bonne taille

Utilisez les touches de réglage d'image OSD pour augmenter ou diminuer la trame. Vérifiez qu'un mode d'affichage autorisé a été sélectionné pour la carte graphique ou le système utilisé.

(Veuillez consulter le manuel de votre carte graphique ou de votre système pour modifier le mode graphique.)

La résolution choisie ne s'affiche pas correctement

• Utilisez le mode d'affichage OSD pour entrer dans le menu Information et vérifiez que la bonne résolution a bien été sélectionnée. Sinon, choisissez l'option correspondante.

Pas de son

• Vérifiez que le câble des haut-parleurs est correctement branché. Vérifiez que la sourdine n'est pas activée.
• Vérifiez que le volume n'est pas réglé au minimum.

La télécommande ne répond pas

• Vérifiez l'état des piles de la télécommande.
• Vérifiez que les piles sont correctement insérées.
• Vérifiez que la télécommande pointe bien vers le capteur du moniteur.

La fonction schedule (calendrier)/off TIMER (programmateur arrêt) ne fonctionne pas correctement

La fonction SCHEDULE (Calendrier) est désactivée lorsque OFF TIMER (Programmateur Arrêt) est défini. - Si la fonction OFF TIMER (Programmateur Arrêt) est activée et que le moniteur LCD n'est plus alimenté à cause d'une interruption inattendue de l'alimentation, cette fonction sera réinitialisée.

Bruit de bandes

Des rayures claires horizontales ou verticales risquent d'apparaître, selon le motif d'affichage. Ce n'est pas dû à un défaut ou une dégradation du produit.

L'image peut ne pas être correctement affichée juste après la connexion du dispositif HDCP.

Spécifications (LDT461V)

Spécifications du produit		Entree analogue	Entree numérique
Module LCD	Diagonale:	46" / 116,8 cm
	Pas:	0,53025 mm
	Resolution:	1920 x 1080 points
	Couleur:	Plus de 16 millions de couleurs (en fonction de la carte vide utilise)
	Luminosite:	500 cd/m2 (typ.)
	Rapport de contraste:	1500:1 (typ.)
	Temps de reponse:	6 ms (typ. G à G)
	Angle de visualisation:	Haut et Bas 176°, Gauch et Droit 176° (typ.) @CR>10
	Distance de visualisation:	1100 mm / 43,34 pouces
Frequence	Horizontale:	15,625 / 15,734, 31,5 - 91,1 kHz
	Verticale:	50,0 / 58,0 - 85,0 Hz
Horloge de pixels		13,5 - 165,0 MHz	25,0 -165,0 MHz
Dimension visible		1018,08 x 572,67 mm / 40,1 x 22,5 pouces
Signal d'entree
Entree PC:	Video:	RGB analogue Video: 0,7 Vp-p	TMDS
		Impedance d'entree 75 ohm
	Sync:	Sync HV separee: Niveau TTL (Pos. / Neg.), Sync-on-green, Composite Sync (0,3Vp-p)
		Impedance d'entree: 2,2 K ohm
Entree VIDEO:	Borne d'entree:	BNC (R,G,B,H,V), Mini D-sub 15 broches	HDMI
		Composite: 1,0 Vp-p
		Impedance d'entree 75 ohm BNC et RCA-PINJACK-INPUT
		Y/C Y: 1 Vp-p C: 0,286 Vp-p en entree
		Impedance 75 ohm S-TERMINAL-INPUT
		Composant: 1,0/0,7 Vp-p
		Impedance d'entree 75 ohm BNC-INPUT
Entree-AUDIO:		RCA PIN-JACK L/R INPUT x 2, STEREO Mini-prise 1INPUT x 1
RS-232C:	Entree:	Mini D-sub 9 broches
Signal de sortie
Sortie-PC:	Video:	RGB analogue Video: 0,7 Vp-p avec 75 ohm terme
	Sync:	Sync HV separee: Niveau TTL (Pos. / Neg.)
	Borne de sortie:	Mini D-sub 15 broches
Sortie VIDEO:		BNC-OUTPUT x 1, Composite 1,0 Vp-p avec 75 ohm terme
Sortie AUDIO:		RCA PIN-JACK L/R OUTPUT x 1, 0,15 Vrms avec 47 k ohm terme
Sortie d'enceinte:		Prise d'enceinte externe 7 W + 7 W (8 ohm)
RS-232C:	Sortie:	Mini D-sub 9 broches
Resolutions prises en charge		640 x 480 a 60 Hz jusqu'a 85 Hz
		800 x 600 a 50 Hz, 60 Hz jusqu'a 85 Hz
		1024 x 768 a 50 Hz, 60 Hz jusqu'a 85 Hz
		1280 x 768 a 50 Hz, 60 Hz jusqu'a 85 Hz
		1360 x 768 a 50 Hz, 60 Hz jusqu'a 85 Hz
		1280 x 1024 a 60 Hz jusqu'a 85 Hz
		1600 x 1200 a 60 Hz
		1920 x 1080 a 60 Hz*
		* Resolution recommendee
		NTSC, PAL, SECAM, 4.43NTSC, PAL60	Composant: 480i, 480p, 720p, 1080i, 1080p
Alimentation		3,0 - 1,3 A @100 - 240 V AC, 50 / 60 Hz
Puisance consommée		Max 285 W
Economie d'énergie:		Moins de 5 W (Bouton d'alimentation sur ARRET/Interrupteur principal d'alimentation sur MARCHE)
Environnement de fonctionnement	Temperature:	Lorsque place à l'horizontale: de 5 à 40 °C / 41 - 104 °F, lorsque place à la verticale: de 5 à 35 °C / 41 - 95 °F.
	Humidite:	20 - 80 % (Sans condensation)
Environnement de stockage	Temperature:	-20 - 60 °C / -4 - 140 °F
	Humidite:	10 - 90 % (Sans condensation)/90 %-3,5 % x (Temp-40 °C) si plus de 40 °C
Dimensions	Net sans le support:	1122 mm (L) x 663 mm (H) x 136,3 mm (P) / 44,17" (L) x 26,1" (H) x 5,37" (P)
	Net avec le support:	1122 mm (L) x 703,1 mm (H) x 404,7 mm (P) / 44,17" (L) x 27,68" (H) x 15,93" (P)
	Brut:	1285 mm (L) x 885 mm (H) x 275 mm (P) / 50,59" (L) x 37,84" (H) x 10,83" (P)
Poids	Net sans le support:	72,6 Ibs / 33,0 kg (environ)
	Net avec le support:	76,1 Ibs / 34,6 kg (environ)
	Brut:	94,6 Ibs / 43,0 kg
Interface de montage mural		12 trous (pas de 100 mm)
		Montage fixe multifonctions en option
Conforme aux reglementations et directives		UL60950-1/C-UL/TUV-GS/EN60950-1/FCC-A/DOC-A/EN55022-A
		EN55024/EN61000-3-2/EN61000-3-3/C-Tick/CE/BSMI/GOST/PSB
Gestion de l'énergie		VESA DPM
Plug & Play		VESA DDC2B, DDC/CI
Accessoires		Guide utilisateur, cable d'alimentation, cable de signal video, telecomande, 2 piles AAA, 2 serre-fils (pour prévenir des chutes), 2 serre-fils (pour la fixation des cables), 2 vis pour le cache d'interrupteur principal, 2 vis pour serre-fils, 2 plieur de cable, cache pour l'interrupteur principal, 2 support, 4 vis de blocage à clé de violon pour support

Remarque: Les caractéristiques techniques peuvent faire l'objet de modifications sans préavis.

1) Entrée RVB analogue (Mini D-Sub 15 broches): R, V, B 3

N° broche	Nom
1	Signal matériel rouge
2	Signal matériel vert
3	Signal matériel bleu
4	GND
5	DDC-GND
6	Rouge-GND
7	Vert-GND
8	Bleu-GND
9	+5V (DDC)
10	SYNC-GND
11	GND
12	DDC-SDA
13	H-SYNC
14	V-SYNC
15	DDC-SCL

Brochage de la prise HDMI:
1	TMDS Données 2+	8	TMDS Ecran Données 0	15	SCL
2	TMDS Ecran Données 2	9	TMDS Données 0-	16	SDA
3	TMDS Données 2-	10	TMDS Horloge +	17	Sol DDC/CEC
4	TMDS Données 1+	11	TMDS Ecran Horloge	18	Puisance +5 V
5	TMDS Ecran Données 1	12	TMDS Horloge -	19	Déctector Connexion à chaud
6	TMDS Données 1-	13	CEC
7	TMDS Données 0+	14	Réservé (N.C sur apparéil)

4) Entrée/sortie RS-232C

N° broche	Nom
1	NC
2	RXD
3	TXD
4	NC
5	GND
6	NC
7	RTS
8	CTS
9	NC
