HC MACRO 4-120-II - Objectif photo HASSELBLAD - Notice d'utilisation et mode d'emploi gratuit

Marque	Hasselblad
Modèle	HC Macro 4-120-II
Type de produit	Objectif macro à focale fixe
Distance focale	118,7 mm (équivalent 73,5 mm en 35 mm)
Ouverture maximale	f/4
Ouverture minimale	f/45
Angle de champ (diag./horiz./vert.)	33° / 26° / 21°
Construction optique	9 lentilles en 9 groupes
Poids	1410 g
Longueur	166 mm
Diamètre	96 mm
Diamètre du filtre	67 mm
Distance minimale de mise au point	0,39 m (du plan du film à l'objet)
Échelle de reproduction maximale	1:1
Réduction d'exposition au rapport 1:1	1,3 ouvertures
Compatibilité avec convertisseur H1,7X	Autofocus désactivé
Position de la pupille d'entrée	149 mm devant le plan de l'image (à l'infini)
Type de mise au point	Avant (déplacement du groupe avant)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec ou un soufflet. Éviter les solvants.
Sécurité	Ne pas exposer à des températures extrêmes ni à l'humidité. Ranger dans un étui.
Pièces détachées et réparabilité	Contacter un centre de service agréé Hasselblad pour toute réparation.

FOIRE AUX QUESTIONS - HC MACRO 4-120-II HASSELBLAD

Quelle est la distance minimale de mise au point du HC Macro 4-120-II ?

La distance minimale entre l'objet et le plan du film est de 0,39 m, permettant un rapport de reproduction de 1:1.

Puis-je utiliser cet objectif avec le convertisseur H1,7X ?

Oui, mais l'autofocus est désactivé. La mise au point doit être effectuée manuellement.

Quelle est la réduction d'exposition nécessaire au rapport 1:1 ?

Au rapport 1:1, il faut compenser l'exposition de 1,3 ouvertures (environ 1 1/3 IL) par rapport à l'infini.

Quel est le diamètre du filtre pour cet objectif ?

Le diamètre du filtre est de 67 mm.

Cet objectif est-il compatible avec les appareils Hasselblad H ?

Oui, le HC Macro 4-120-II est conçu pour la monture H de Hasselblad, compatible avec les boîtiers H1, H2, H3D, H4D, H5D, H6D, etc.

Comment nettoyer les lentilles de l'objectif ?

Utilisez un soufflet pour enlever la poussière, puis un chiffon microfibre propre. Évitez les produits chimiques. En cas de salissures tenaces, humidifiez légèrement le chiffon.

Quel est le poids de l'objectif ?

L'objectif pèse 1410 g, ce qui le rend relativement lourd. Un trépied est recommandé pour la macro.

Que signifie la position de la pupille d'entrée ?

La pupille d'entrée est située à 149 mm devant le plan de l'image (à l'infini). C'est le point de rotation pour les prises de vue panoramiques sans parallaxe.

Quelle est la plage d'ouverture ?

L'ouverture varie de f/4 (maximale) à f/45 (minimale), offrant une grande flexibilité pour la profondeur de champ.

L'objectif est-il stabilisé ?

Non, le HC Macro 4-120-II ne dispose pas de stabilisation optique. Il est conseillé d'utiliser un trépied ou une vitesse d'obturation suffisamment rapide.

MODE D'EMPLOI HC MACRO 4-120-II HASSELBLAD

Généralités et caractéristiques de l'objet

Distance focale : 118,7 mm

au format 36 × 48 : 135,0 mm

Distance focale équivalente en 35 mm : 73,5 mm

Plage d'ouverture f/4 à f/45

Angle de champ diag./horiz./vert. au format 645 : 33° / 26° / 21°

Longueur/diamètre : 166 mm / 96 mm

Poids 1410g

Diamètre du filtre : 67 mm

Prise de vue rapprochée :

Distance minimum entre l'objet et le film : 0,39 m.

Échelle de reproduction 1:1

Zone de couverture correspondante 56 x 41,5 mm

Réduction d'exposition correspondante : 1,3 ouvertures.

Compatibilité

Lorsque le HC Macro 120-II est utilisé avec le convertisseur H1,7X, la fonction autofocus de l'appareil est désactivée.

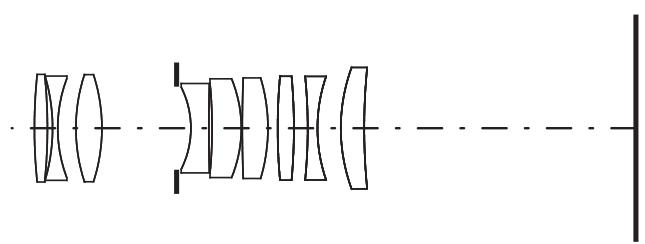

Conception de l'objectif

9 éléments en 9 groupes

Type de mise au point

Avant

Position de la pupille d'entrée

149 mm devant le plan de l'image

(focale sur l'infini)

La position de la pupille d'entrée est la position de l'axe de rotation lors d'une prise de vue panoramique par combinaison d'images distinctes d'une scène.

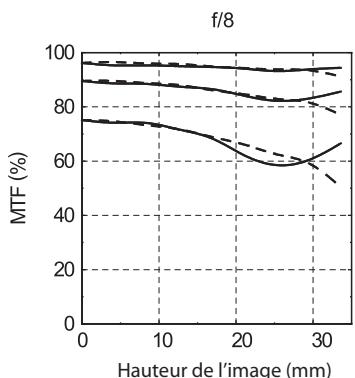

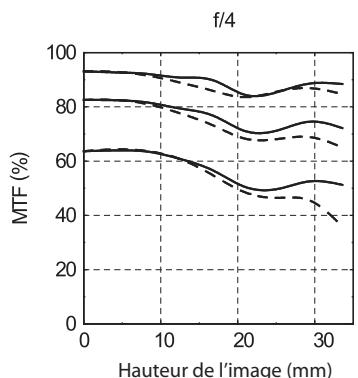

En infinitif

Transfert de modulation en fonction de la hauteur d'image avec réglage sur l'infini.

Axe des X représenté par un trait plein, axe des Y par des pointillés. Témoin blanc. Fréquences spatiales 10, 20 et 40 lp/mm.

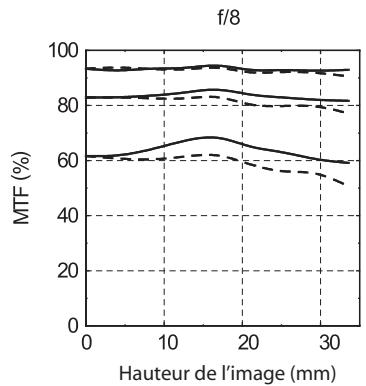

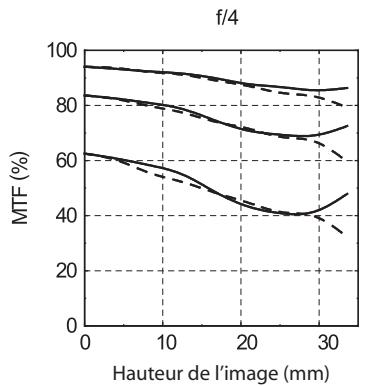

Avec échelle de reproduction 1:2

Transfert de modulation en fonction de la hauteur d'image avec réglage sur l'infini.

Axe des X représenté par un trait plein, axe des Y par des pointillés. Témoin blanc. Fréquences spatiales 10, 20 et 40 lp/mm.

Luminosité relative 1:2

Infini

Distorsion 1:2

Infini
