NN 280 K - Nettoyeur vapeur ASTORIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur vapeur avec fer professionnel (modèle NN 280 K)
Marque	ASTORIA
Modèle	NN 280 K
Alimentation	230 V / 50 Hz
Puissance résistance chaudière	1500 W
Puissance fer (option)	800 W
Puissance totale maximale	2300 W
Tension des commandes	12 V
Pression	4 bars
Capacité chaudière (totale)	3,2 litres
Capacité chaudière (utile)	2 litres
Débit vapeur réglable	30 à 100 g/min
Matériau chaudière	Acier inoxydable
Résistance de chauffe	Montée à l'extérieur de la chaudière
Dimensions (H x L x P)	26 x 44 x 32 cm
Poids appareil seul	5,5 kg
Poids accessoires sans fer	3 kg
Poids du fer	1,4 kg
Longueur câble d'alimentation	3,4 mètres
Longueur flexible renforcé	2 mètres
Indicateurs	Voyant de pression atteinte, voyant de fin d'eau
Accessoires inclus	Flexible avec poignée pistolet, raclette à vitres, brosse triangulaire, brosse rectangulaire, petite brosse ronde nylon, lance haute pression, tubes rallonges, entonnoir, chiffonnettes, support de brosse, fer à repasser avec cordon et tapis repose-fer (modèle K)
Sécurité	Bouchon de sécurité, mise à la terre obligatoire, arrêt automatique en cas de surpression, protection contre les brûlures
Entretien	Détartrage au vinaigre blanc une à deux fois par an, nettoyage extérieur avec chiffon doux
Garantie	Garantie générale sur bulletin ci-joint (hors usure normale et entartrage)

FOIRE AUX QUESTIONS - NN 280 K ASTORIA

Comment remplir la chaudière du nettoyeur vapeur ASTORIA NN 280 K ?

Débranchez l'appareil et assurez-vous qu'il est froid. Ouvrez le bouchon de sécurité (1) en poussant vers le bas tout en dévissant. Utilisez l'entonnoir (11) pour verser de l'eau du robinet (ou mélange 50% eau distillée si eau calcaire) jusqu'à la capacité utile (2 litres). Ne dépassez pas. Refermez le bouchon en vissant à fond.

Comment utiliser le fer à repasser avec ce modèle ?

Pour le repassage à sec, branchez l'appareil, tournez le bouton de mise en service (3) sur la position fer (2) et réglez la température avec le bouton de thermostat (15). Pour la vapeur, remplissez d'abord la chaudière, puis tournez sur position chaudière (4). Attendez que le voyant de pression (24) s'allume, puis purgez le fer en actionnant la commande vapeur (16). Utilisez la glissière (17) pour un débit permanent.

Comment détartrer la chaudière ?

Versez 30 cl d'eau et 30 cl de vinaigre blanc dans la chaudière. Laissez l'orifice ouvert. Branchez l'appareil et mettez le bouton sur position chaudière (2) jusqu'à ébullition. Arrêtez, débranchez, laissez agir 1 heure. Videz, puis rincez 3 fois avec 1 litre d'eau claire chacun, en secouant énergiquement. Effectuez cette opération 1 à 2 fois par an.

Que faire si la vapeur ne sort pas ou est faible ?

Vérifiez que le voyant de pression (24) est allumé, sinon attendez la montée en pression. Assurez-vous que le réservoir n'est pas vide (voyant de fin d'eau (25) allumé). Si le débit est réglé trop bas, augmentez-le avec le bouton (5). Si le flexible est bouché, purger en actionnant la commande vapeur (7) plusieurs secondes.

Comment nettoyer les vitres avec la raclette ?

Utilisez un débit de vapeur réduit. Projetez la vapeur sur la vitre à quelques centimètres. Sur vitre froide, maintenez une distance de 30 cm. Arrêtez la vapeur et passez la raclette de haut en bas. Essuyez régulièrement la raclette avec un chiffon.

Puis-je ajouter des produits chimiques dans la chaudière ?

Non, utilisez uniquement de l'eau du robinet ou un mélange 50% eau distillée si l'eau est calcaire. N'ajoutez aucun produit détergent ou parfum, cela endommagerait l'appareil et annulerait la garantie.

Comment ranger l'appareil après utilisation ?

Après utilisation, placez le bouton de mise en service sur Arrêt, débranchez l'appareil. Décompressez la chaudière en appuyant sur la commande vapeur (7) jusqu'à ce qu'il n'y ait plus de vapeur. Laissez refroidir 5 heures, puis videz l'eau résiduelle. Rangez l'appareil dans un endroit sec.

Que faire si le voyant de fin d'eau (25) s'allume en cours d'utilisation ?

Arrêtez immédiatement : mettez le bouton sur la position fermé, décompressez en appuyant sur la commande vapeur (7), puis placez sur Arrêt. Débranchez, attendez 15 minutes, dévissez le bouchon lentement, remplissez avec l'entonnoir, puis rebranchez et continuez.

Comment régler le débit de vapeur ?

Le débit se règle avec le bouton (5) situé sur l'appareil. Tournez-le pour augmenter ou diminuer le débit de 30 à 100 g/min. Pour un débit permanent avec le fer, tirez la glissière (17) vers l'arrière et réglez le débit au minimum.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais ouvrir le bouchon sous pression. Ne pas diriger la vapeur vers la peau ou les tissus délicats comme la soie. Toujours brancher sur une prise avec mise à la terre. Ne pas laisser l'appareil branché sans surveillance. Débrancher pour tout remplissage ou entretien. Ne pas plonger dans l'eau.

MODE D'EMPLOI NN 280 K ASTORIA

Instructions d'utilisation

NN 280 A : Nettoyeur vapeur

NN 280 K : Nettoyeur vapeur avec fer professionnel

Avec cet appareil, vous avez fait l'acquisition d'un article de qualité, bénéficiant de toute l'expérience d'Astoria dans le domaine du petit électroménager. Il répond aux critères de la qualité Astoria : les excellents matériaux et composants ont été utilisés pour sa fabrication, et il a été soumis à des contrôles rigoureux. Nous souhaitons que son usage vous apporte entière satisfaction.

Nous attirons votre attention sur le fait que cet appareil travaille avec de l'eau brûlante et de la vapeur sous pression.

Nous vous demandons donc de lire très attentivement les instructions données dans cette notice, car elles fournissent, entre autres, des informations importantes relatives à la sécurité d'installation, d'utilisation et d'entretien. Gardez votre notice, vous pourriez avoir besoin de vous y référer dans le futur.

Une résistance de chauffe montée à l'extérieur de la chaudière, ce qui lui permet d'échapper totalement au tartre.

Un réglage du débit vapeur, pour s'adapter aux situations diverses (nettoyage en douceur, repassage, décapage de saletés incrustées...).

Une chaudière en acier inoxydable, gage de longévité.

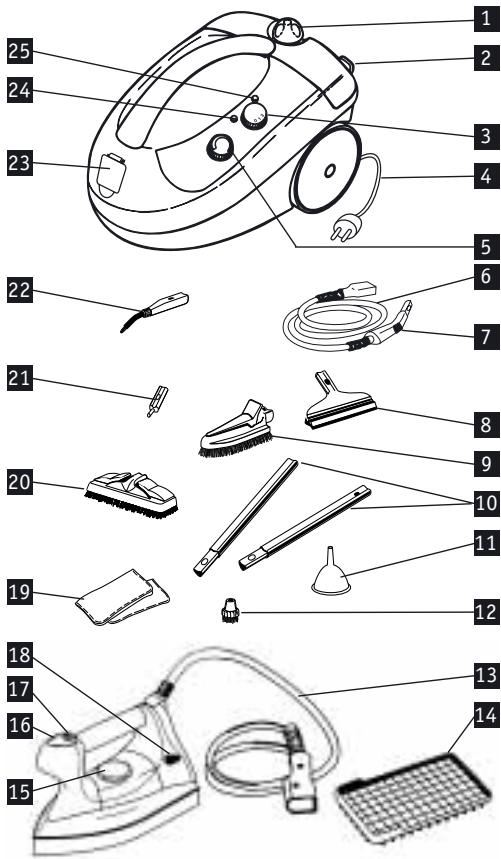

Description du produit

1 Bouchon de sécurité pour le replissage 2 Range câble 3 Bouton de mise en service 4 Câble d'alimentation 5 Bouton de réglage du débit vapeur 6 Flexible renforcé avec poignée pistolet 7 Bouton de commande vapeur 8 Raclette à vitres 9 Brosse triangulaire 10 Tubes rallonges Entonnoir 12 Petite brosse ronde nylon 13 Cordon du fer * 14 Tapis repose fer * 15 Bouton de réglage du thermostat * 16 Touche de commande vapeur du fer * 17 Glissière de vapeur permanente * 18 Voyant de contrôle de température du fer * 19 Chiffonnettes 20 Brosse rectangulaire 21 Embout support de brosse (pour 9 et 20) 22 Lance haute pression 23 Couvercle du connecteur 24 Voyant de "pression atteinte" 25 Voyant de fin d'eau

• Modèle NN 280 K uniquement

Recommandations de sécurité particulières

• Ne jamais dévisser le bouchon sans s’être préalablement assuré que la chaudière n’est plus sous pression.
• Ne jamais déplacer l'appareil alors que le bouchon est retiré.
• Il est obligatoire de raccorder l'appareil à une prise électrique répondant aux prescriptions de sécurité avec mise à la terre.
• Ne jamais mettre le nettoyeur sous le robinet pour rajouter de l'eau.
• Débrancher le câble d'alimentation pour toute opération d'entretien, de remplissage ou de vidange, ainsi que lorsque l'appareil n'est pas utilisé. Veiller à ce que le câble d'alimentation n'entre pas en contact avec les parties chaudes du fer.
• Ne pas ranger l'appareil encore chaud, le laisser refroidir à l'air libre avant.
• Ne pas diriger le jet de vapeur directement sur la peau, la soie, le cuir, le velours ou autres matériaux similaires qui craignent la chaleur, (Tergal, Dralon...).
• Introduire la quantité d'eau préconisée et n'y additionner aucun autre produit. Utiliser de préférence l'eau du robinet. Si l'eau de votre région est calcaire, la mélanger à 50% avec de l'eau distillée.

Recommandations de sécurité générales

• Ne pas plonger l'appareil dans l'eau.
• Ne pas laisser les enfants se servir de l'appareil. Son emploi doit être réservé à des personnes parfaitement au courant de la manière de l'utiliser.
• Ne pas laisser l'appareil sans surveillance lorsqu'il est branché.
• Pour le repassage, poser l'appareil au sol.
• S'assurer que la tension du secteur correspond bien à cette marque sur la plaque signalétique de l'appareil.
• Ne pas tirer sur le câble d'alimentation ou sur l'appareil pour le débrancher.
• S'assurer avant chaque utilisation que le câble d'alimentation est en parfait état.
• Afin d'éviter tout danger en cas d'endommagement du câble d'alimentation, celui-ci doit être immédiatement remplacé par un professionnel d'un centre service agréé Astoria.
• En cas de panne ou de mauvais fonctionnement, débrancher l'appareil immédiatement et le laisser reposer 5 heures pour obtenir un refroidissement complet avant toute intervention. Ne pas chercher à réparer l'appareil soi-même, mais le confier à un professionnel d'un centre service agréé Astoria.
• Ne pas laisser l'appareil exposé aux agents atmosphériques (pluie, soleil...) ni à une température inférieure à 5°C.

Mise en service

1. Poser l'appareil débranché à plat sur ses roues.
2. Ouvrir le bouchon de sécurité (1) en exerçant une poussée vers le bas, tout en dévissant. Remplir la chaudière d'eau. Utiliser l'entonnoir (11). Refermer le bouchon en le vissant à fond.
3. Raccorder le connecteur du flexible (6) au connecteur de l'appareil. Introduire l'index de verrouillage du couvercle du connecteur (23) dans le trou du connecteur du flexible.
4. Fixer un accessoire sur la poignée pistolet du flexible (6), avec ou sans rallonges (10), selon l'utilisation désirée.
5. Brancher l'appareil.
6. Placer le bouton de mise en service (3) sur la position chaudière (2)
7. Lorsque la pression nominale est atteinte, le voyant de "pression atteinte" (24) s'allume. Régler le débit au maximum en agissant sur le bouton de réglage (5).
8. Lors de la première montée en température, actionner la commande de sortie vapeur sur la poignée pistolet (7) pendant quelques secondes pour évacuer les gouttelettes d'eau se trouvant dans le flexible. Attendre que le voyant de "pression atteinte" (24) s'allume de nouveau avant de commencer à utiliser l'appareil.
9. Ce voyant (24) s'éteint chaque fois que la vapeur est demandée. Il est néanmoins possible de continuer à utiliser l'appareil.

Remplissage de la chaudière en cours d'utilisation

Si en cours de travail, l'eau vient à manquer, la vapeur diminue et le voyant de fin d'eau (25) s'allume. Il faut alors rajouter de l'eau.

Procéder alors comme suit :

1. Placer le bouton de mise en service sur la position fermé(
2. Décompresser totalement la chaudière en appuyant sur la touche de commande vapeur (7), jusqu'à ce qu'il ne sorte plus de vapeur.
3. Placer le bouton de mise en service sur la position Arrêt.
4. Débrancher l'appareil.
5. Dévisser lentement le bouchon de replissage de la chaudière (1) en exerçant une pression vers le bas. Avant de retirer le bouchon, attendre que la vapeur résiduelle qui s'en échappe s'arrête de sortir.
6. Attendre 15 minutes, avant de replir la chaudière. Verser l'eau lentement à l'aide de l'entonnoir. Prendre garde aux premières gouttes versées qui peuvent dégager de la vapeur au contact du fond de la chaudière encore chaud. Refermer le bouchon.
7. Rebrancher l'appareil.
8. Placer le bouton de mise en service (3) sur la position chaudière (2). Dès que le voyant (24) s'allume, poursuivre le nettoyage.

En fin de travail

1. Placer le bouton de mise en service sur la position fermé (
2. Décompresser totalement la chaudière en appuyant sur la touche de commande vapeur de la poignée pistonlet (7), jusqu'à ce qu'il ne soit plus de vapeur.
3. Placer le bouton de mise en service sur la position Arrêt.
4. Débrancher l'appareil.
5. Il est conseillé de laisser refroidir l'appareil pendant 5 heures, puis de vider l'eau résiduelle avant de le ranger.

Entretien de l'appareil

• Les opérations d'entretien doivent être faites avec l'appareil froid (arrêté depuis plus de 5 heures), débranché et chaudière vidée.
• Détartrage : en principe, un simple rincage périodique de la chaudière permet d'éliminer les dépôts qui peuvent s'y trouver. Selon la qualité de l'eau utilisée, un détartrage de la chaudière peut être effectué une à deux fois par an.
• Verser dans la chaudière 30cl d'eau et 30cl de vinaigre blanc.
• Laisser l'orifice de remplissage ouvert.
• Brancher l'appareil et tourner le bouton de mise en service (3) sur la position chaudière (2).
• Quand le mélange commence à bouillir, arrête la chauffe en plaçant l'interrupteur de mise en service (3) sur la position arrêt.
• Débrancher l'appareil.
• Laisser agir pendant une heure environ, puis vider la chaudière.
• Rincer trois fois la chaudière en y versant à chaque fois un litre d'eau claire. Vider la chaudière en secouant énergiquement pour évacuer les résidus.
• L'appareil lui-même se nettoie à l'aide d'un chiffon doux légèrement humide.

Conseils d'utilisation

• À l'intérieur comme à l'extérieur, tout ce que vous pouvez habituellement nettoyer avec un chiffon, une éponge, une serpillère et des produits détergents, vous pouvez entretien avec votre nettoyeur à vapeur Astoria. Et même plus encore.
• éries, germes et acariens. L'usage d'un nettoyeur vapeur est économique et écologique car il évite l'emploi de produits détergents. La vapeur agit à la place des produits d'entretien pour dissoudre la graisse et décoller la saleté que vous recueillez ensuite avec les chiffonnets, une éponge ou un chiffon.
• La vapeur permet d'accélérer le dégivrage des réfrigerateurs ou congélateurs
• La vapeur est efficace pour déboucher les écoulements sanitaires

L'embout support de brosse (21):

S'adapte à la fois sur la Brosse rectangulaire (20) et sur la Brosse triangulaire (9). Pour pouvoir le démonter, le faire pivoter de 180 degrés par rapport à sa position normale, et tirer. D'une manière générale, les brosses rectangulaire et triangulaire sont à munir d'une chiffonnette (19) (fixée par les pince supérieures).

La brosse triangulaire (9) :

Est particulièrement recommandée pour les textiles. Elle peut également être utilisée à chaque fois que l'utilisation de la Brosse rectangulaire (20) est difficile (coins,...).

La brosse rectangulaire (20) :

Est adaptée pour les grandes surfaces tels que les sols. En cas de saleté incrustée, l'utiliser sans chiffonnette, en agissant directement avec les poils. Remettre une chiffonnette (19) par la suite pour éliminer les résidus.

La petite brosse ronde nylon (12):

Se fixe à l'extrémité de la lance haute pression (22). Elle est adaptée au nettoyage de petites surfaces très sales. Les résidus ainsi décollés seront recueillis avec un chiffon ou une éponge.

La raclette à vitres (8)

Permet de nettoyer les surfaces vitrées en utilisant un débit de vapeur réduit. Projeter la vapeur sur la vitre directement ou à quelques centimètres de distance. Stopper la vapeur et passer la raclette de haut en bas pour recueillir la saleté. Essuyer régulièrement la raclette avec un chiffon. Attention, sur vitre froide, projeter la vapeur sur la vitre en tenant l'accessoire à une trentaine de centimètres de distance, avant de commencer le nettoyage.

La lance haute pression (22) :

Elle peut être utilisée avec ou sans petite brosse ronde. Le jet de vapeur concentré donne une puissance de nettoyage supplémentaire pour décoller la saleté incrustée.

Nettoyages particuliers

Par précaution, si vous nettoyez un objet délicat pour la première fois, essayez avant sur un endroit caché. Si l'on souhaite nettoyer des objets délicats, il faut toujours penser à éloigner la sortie vapeur de l'objet à nettoyer.

Plantes : Une distance d'une bonne trentaine de centimètres est à respecter impérativement sous peine de brûler irrémédiablement.

Voiture : Les pneus demandent une distance de 10 à 20 cm. Les jantes peuvent être nettoyées par contact direct. Pour enlever les taches d'huile ou de goudron sur les carrosseries, utiliser toujours un chiffon doux et épais.

Mobilier de jardin: Qu'il soit en matière plastique ou en bois, pulvérisez la vapeur à une distance suffisante pour ne pas le déteriorer et essayez avec un chiffon doux.

Option fer à repasser

• Le fer à repasser ne doit jamais être laissé sans surveillance quand il est alimenté.
• Le cordon du fer (13) ne doit pas être remplacé par l'utilisateur. En cas de besoin, s'adresser à un Centre Service Agréé Astoria.
• Poser l'appareil débranché à plat sur ses roues.
• Poser le fer sur son tapis repose-fer (14).
• Raccorder le cordon du fer (13) au connecteur de l'appareil. Introduire l'index de verrouillage du couvercle du connecteur (23) dans le trou du connecteur du cordon.
• Pour repasser à sec : Brancher l'appareil, tourner le bouton de mise en service (3) sur la position fer (2). Régler la température de repassage souhaitée en amenant la position de réglage du bouton de thermostat (15) en face du repère. Dès que le fer aura atteint sa température, le voyant (18) s'éteindra.
• Pour repasser à la vapeur : Remplir la chaudière (voir chapitre "Mise en service" paragraphe 2). Brancher l'appareil. Régler la température de repassage (voir chapitre précédent). Tourner le bouton de mise en service (3) sur la position chaudière (4). Attendre que le voyant de "pression atteinte" (24) se soit allumé une première fois. Purger le fer en actionnant la

commande vapeur (16) tout en maintenant le fer au-dessus d'un chiffon. L'eau contenue dans les tuyaux est expulsée. Une fois que la vapeur obtenue est exempte d'eau, l'ensemble est prêt pour le repassage.

• Pour obtenir un débit permanent de vapeur, tirer la glissière (17) vers l'arrière, et régler le débit vapeur (5) sur le minimum.
• Pour le remplissage en cours de repassage, placer le bouton de mise en service sur la position fer (2). Décompresser totalement la chaudière en appuyant sur la touche de commande vapeur (16), jusqu'à ce qu'il ne soit plus de vapeur. Puis se reporter au nombre 3 du chapitre "Remplissage de la chaudière en cours d'utilisation".

Conseils pour le repassage

• Dans le cas où on ne connait pas la composition du tissu, chercher un endroit caché et essayer à température basse d'abord, celle qui convient le mieux. Il est conseillé de faire un tri dans le linge à repasser en le regroupant par familles de température. On commencera à repasser la famille qui demande la température la plus BASSE.
• Si l'on doit repasser un tissu à une température inférieure à celle réglée, il faut régler le fer sur la nouvelle température et attendre que le voyant (18) se rallume.
• Sur la position • Soie/Nylon, n'utilisez pas la touche de commande vapeur (16) du fer, vous obtiendriez des gouttelettes d'eau et non de la vapeur. Cette position ne doit être utilisée qu'en repassage à sec.
• Le fer peut être utilisé en défroissage vertical. Pour cela, suspendre le vêtement à un cintre et faireoirir la vapeur à distance (une quinzaine de centimètres) du vêtement. Utiliser une table à repasser "spéciale vapeur" qui permet à la vapeur de la traverser.

Caractéristiques techniques

Tension	230 V/50Hz
Puisance résistance	1500 W
Puisance fer	800 W (option)
Puisance totale maxi	2300 W
Tension des commandes	12 V
Indicateur de manque d'eau	Voyant
Indicateur de pression	Voyant
Câble d'alimentation	3,4 mètres
Flexible renforcé	2 mètres
Poids appliceel seul	5,5 kg environ
Poids des accessoires	3 kg environ
Poids du fer	1,4 kg
Dimensions (H x L x P) cm	26 x 44 x 32

Chaudière

Matériau	Acier inox
Capacité totale	3,2 litres
Capacité utile	2 litres
Pression	4 bars
Résistance de chauffe	A l'extérieur
Débit régblè	30 à 100 g/mn

Notice

La garantie générale de l'appareil est définie sur le bulletin de garantie ci-joint. Elle ne couvre pas l'usure normale, la dépréciation du cordon du fer, ainsi que l'entartrage.
