INSERT 800 VISION TOTALE TURBO 18 KW - Chauffage au bois INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Insert à bois
Modèle	Non précisé
Puissance nominale	Non précisé
Rendement	Non précisé
Capacité de chauffage	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Type de combustible	Bois
Type de vitre	Vitre céramique
Sortie des fumées	Non précisé
Matériau principal	Fonte ou acier
Normes de sécurité	Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé
Couleur	Non précisé

FOIRE AUX QUESTIONS - INSERT 800 VISION TOTALE TURBO 18 KW INVICTA

Quel est le rendement énergétique de l'INVICTA INSERT 800 VISION TOTALE TURBO 18 KW ?

Le rendement énergétique de l'INVICTA INSERT 800 VISION TOTALE TURBO 18 KW est de 80%.

Comment effectuer l'entretien de l'insert ?

Il est recommandé de nettoyer régulièrement le foyer et le conduit de cheminée, au moins une fois par an, pour assurer un fonctionnement optimal.

Que faire si l'insert ne s'allume pas ?

Vérifiez que le bois est sec et bien coupé, que le tirage de la cheminée est adéquat et que le système d'alimentation en air n'est pas obstrué.

Quelle est la taille maximale des bûches pouvant être utilisées ?

L'INVICTA INSERT 800 VISION TOTALE TURBO 18 KW peut accueillir des bûches d'une longueur maximale de 50 cm.

Est-il possible d'utiliser des granulés de bois avec cet insert ?

Non, cet insert est conçu uniquement pour être utilisé avec du bois de chauffage traditionnel.

Comment régler la puissance de l'insert ?

La puissance de l'insert peut être réglée en ajustant l'ouverture des grilles d'air et en modifiant la quantité de combustible utilisé.

Y a-t-il une garantie pour cet appareil ?

Oui, l'INVICTA INSERT 800 VISION TOTALE TURBO 18 KW est généralement couvert par une garantie de 2 ans contre les défauts de fabrication.

Comment savoir si la cheminée est bouchée ?

Un tirage faible, de la fumée qui revient dans la pièce ou des bruits inhabituels peuvent indiquer que la cheminée est bouchée.

Quelle est la température de fonctionnement maximale de l'insert ?

La température de fonctionnement maximale de l'insert peut atteindre jusqu'à 500°C.

Peut-on installer l'insert soi-même ?

Il est conseillé de faire appel à un professionnel pour l'installation afin de garantir la sécurité et le respect des normes en vigueur.

MODE D'EMPLOI INSERT 800 VISION TOTALE TURBO 18 KW INVICTA

Notice particulière d'utilisation et d'installation

Consulter attentivement ce complément notice particuliere ainsi que la notice generale également livrée avec l'appareil.

Caracteristiques suivant EN 13229 :

Puisance nominale	18 kW
Rendement	76.5 %
Taux de CO%	0.230 %
T° fumées	326 °C
Mode de fonctionnement	Continu
Combustible recommandé	Bois / bûches de 50 cm
Débit massique des fumées	13.6 g/s
Distance par rapport aux matériaux combustibles adjacents :	Latéralement : 5.5 cm (dont 5 cm d’isolant)
	Au fond : 7.5 cm (dont 5 cm d’isolant)
(caracteristique de l’isolant: laine de roche épaisseur 40 mm, conductivité maxi 0.04W/m°C avec face aluminium côte foyer)

Caractéristiques de construction :

Masse de l'appareil	151 kg
Raccordement au conduit de fumée par la buse située sur le dessus de l'appareil	diamètre 200 mm
largeur utile pour le chargement des bûches	64 cm - Chargement en façade

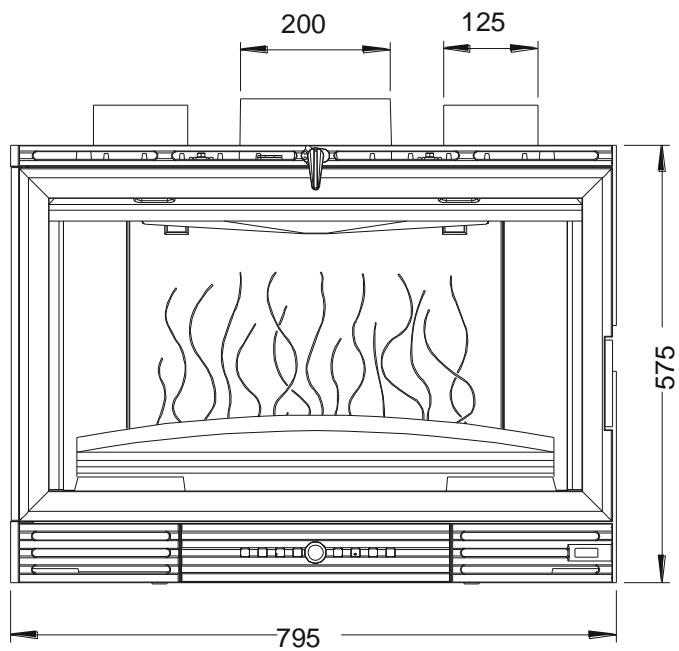

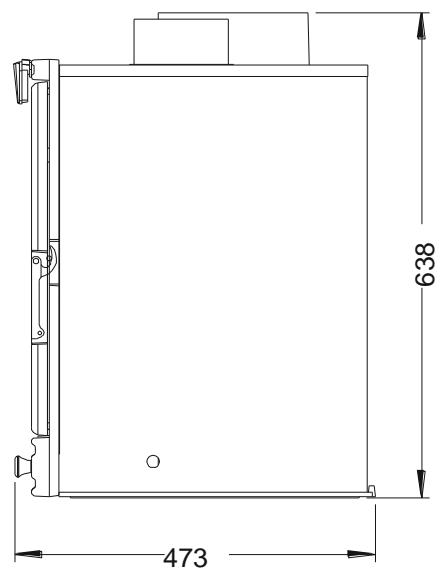

Encombrement	h 638 mm	lg 795 mm	prof 473 mm
Dimensions de la porte	h 465 mm		lg 780 mm
Vision du feu	h 405 mm		lg 711 mm
Plaque signalétique	rivétée à l'arrêté du cendrier
2 turbines axiales, 2 vitesses, interrupteur thermique déclenchement à 50°C, 2 sorties d'air haut ∅ 125 sur le dessus

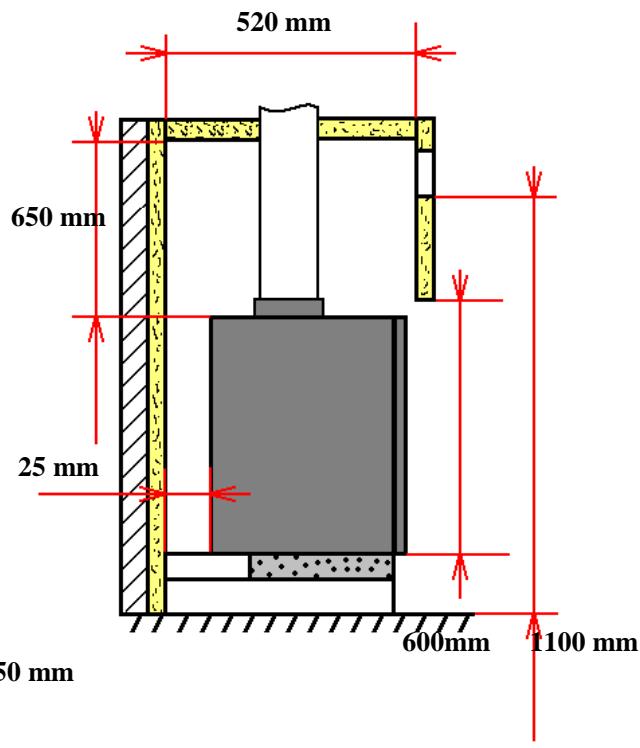

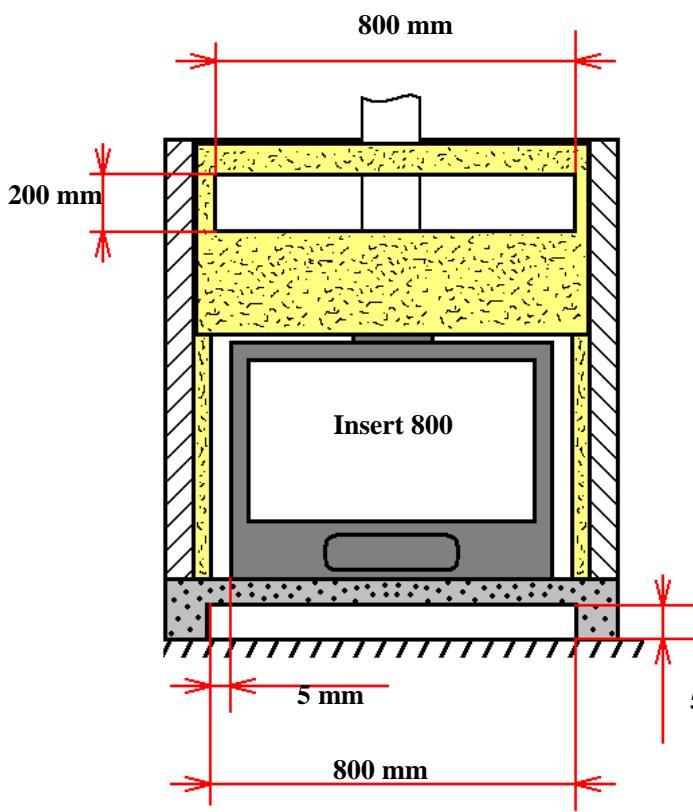

INSTRUCTIONS POUR L'ENCASTREMENT DE L'APPAREIL.

Pour limiter l'échauffement des parois constituent l'habillage de la cheminée à construire à 65K ( K = degrés Celsius au dessus de la tempête ambiente), et obtenir un bon fonctionnement de l'appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.

Respecter les dimensions minimales d'encastrement et du circuit d'air de convection (section d'entrée de « l'air à chauffeur » et section de sortie de « l'air chaud »).

Les dimensions minimales d'encastrement indiquées garantissent l'accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l'accès et le démontage pour les pieces susceptibles d'être remplacées.

Ouvrir les deux bouches de sortie d'air chaud situé sur le dessus du carter.

laine de roche epaisseur 50 mm conductivite maxi

0.04W/m°C avec face aluminium coté foyer.

parois et sol de la cheminée

Raccordement électrique de la soufflerie

Alimentation electrique 230V / 50Hz - puissance de la soufflerie: 38W
L'appareil est livre avec un cableouple,permettant son raccordement au reseau d'alimentation electrique.

Prévoir sur l'installation fixe un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm : ce dispositif permettra d'isoler d'appareil du réseau d'alimentation électrique. L'installation devra être conforme à la NFC 15100. En particulier le branchement de la terre (fil vert et jaune) devra être effectué.

Il peut etre neccasse d'extraire l'insert de son logement : dans ce but reserver une longueur de cable suffisante pour que cette operation puisse etre effectue sans provoquer de traction sur le cable.

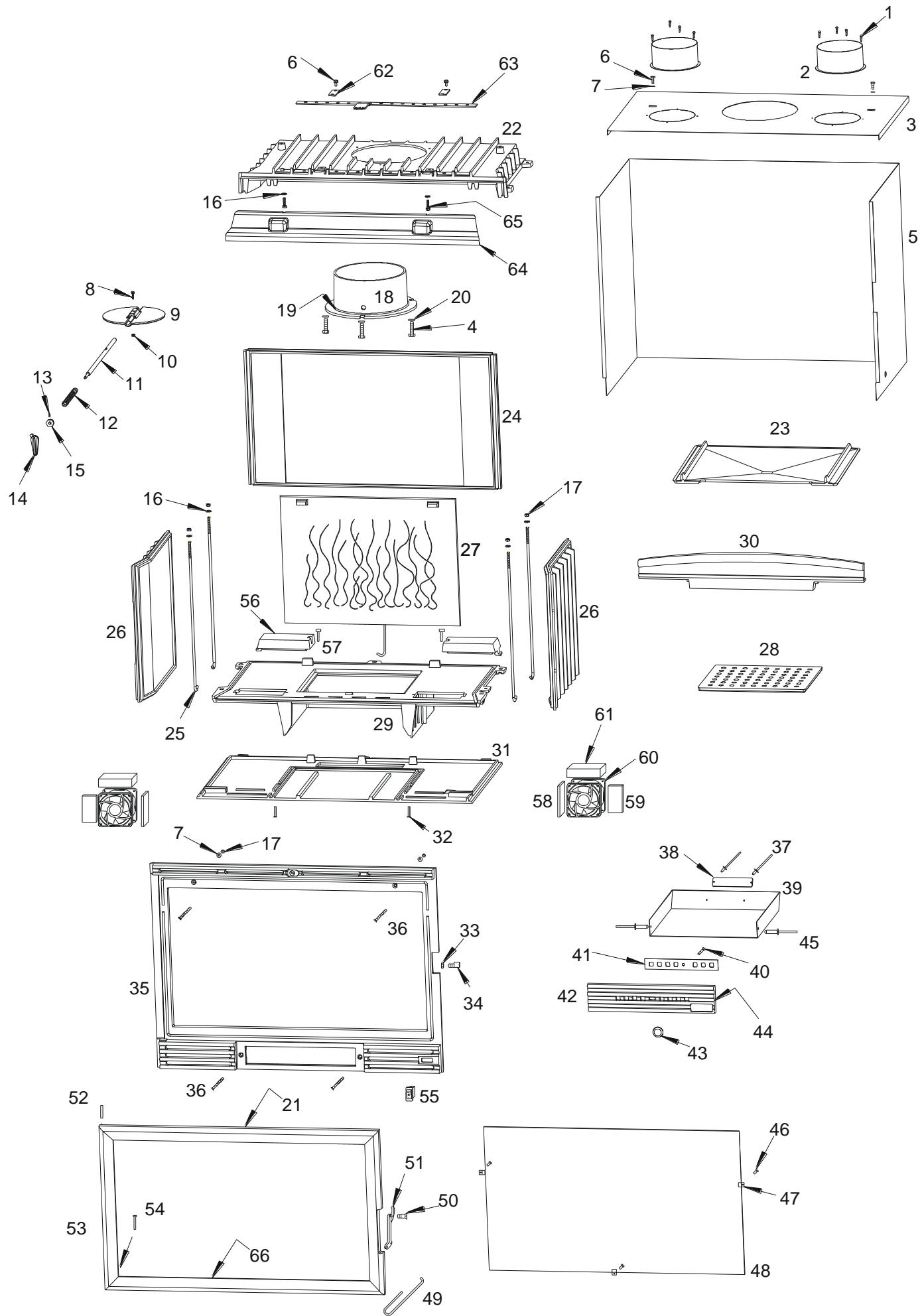

Repère	Nbr	DESIGNATION	Référence
1	8	Vis à tôle de 4,2x9,5	AV 8614290
2	2	Manchette Ø 125	AT 700312B
3	1	Dessus de carénage	AT 800121B
4	3	Vis tête hexagonale de 8x20	AV 8408200
5	1	Enveloppe de carénage	AT 800120A
6	4	Vis tête hexagonale de 6x10	AV 8406100
7	5	Rondelle large de 6	AV 4110060
8	1	Vis tête hexagonale de 5x25	AV 8405250
9	1	Volet de buse	FB60 700163
10	1	Ecrou hexagonal de 5	AV 7100050
11	1	Axe de manœuvre de volet	AS 700258
12	1	Ressort de rappel de l'axe volet	AS 700255
13	1	Vis sans tête pointeau de 4x8	AV 8714080
14	1	Bouton de manœuvre du volet de buse	FB60 700563
15	1	Ecrou de mainien de l'axe volet de buse	AS 700292
16	7	Rondelle de 6	AV 4100060
17	8	Ecrou hexagonal de 6	AV 7100060
18	1	Buse Ø 200	FB60 700164
19	1	Joint de buse Ø 8 longueur 0,660 mètre	AI 303008
20	3	Rondelle de 8	AV 4100080
21	1	Joint de porte Ø 8 longueur 2,36 mètres	AI 303008
22	1	Avaloir	FB60 800111
23	1	Déflecteur	FB60 700108
24	1	Fond arrêté	FB60 800102
25	5	Tirant arrêté Ø 6 longueur 425	AS 700256
26	2	Côté	FB60 700104
27	1	Taque décor	FB60 700438
28	1	Grille foyère	FB60 700868
29	1	Embase	FB60 800101
30	1	Pare bùches	FB60 800114
31	1	Socle	FB60 800100
32	2	Vis tête faisée de 6x20	AV 8656200
33	1	Ecrou hexagonal bas de 6, réglage fermeture	AV 7130060
34	1	Excentrique de réglage de fermeture	AS 700253B
35	1	Façade	FB60 800110
36	4	Vis tête faisée de 6x30	AV 8636300
37	2	Rivet de 3x8	AV 5203080
38	1	Plaque signalétique	PS 668244
39	1	Tiroir dendrier	AT 800122A
40	1	Vis tête cylindrique de 6x25	AV 8626250
41	1	Registre de réglage d'air	FB60 700854
42	1	Façade dendrier	FB60 800119
43	1	Bouton de manœuvre de réglage d'air	AS700400A
44	1	Joint de dendrier Ø 5 longueur 0,74 mètre	AI 303005
45	2	Rivet de 5x16	AV 5205160
46	3	Vis tête cylindrique de 4x6, fixation vitre	AV 8644062
47	3	Attache de vitre	AS 700262
48	1	Vitre 711x405x4	AX 116682A
49	1	Crocket d'ouverture de porte	AS 800255
50	1	Vis de fixation du loquet	AS 800251B
51	1	Loquet d'ouverture et fermeture de porte	FB60 700883
52	1	Axe haut de porte, goupille cannelée Ø 5x40	AV 6305400
53	1	Porte	FB60 800112
54	1	Axe bas de porte, goupille Ø 5x30	AV 0105300
55	1	Interrupteur 3 positions	AL 713301
56	2	Couvercle de turbine	FB60 700201
57	2	Vis de 6x20 inox, fixation couvercle	AV 8666206
58	2	Carton céramique 102x35x8	AI 713110A
59	2	Carton céramique 92x64x8	AI 719264A
60	1	Appareillage électrique + 2 Ventilateurs	AL 000005A
61	2	Laine céramique 115x42x30	AI 701542
62	2	Bride	AT 610112A
63	1	Registrar air secondaire	AT 800133A
64	1	Guide d'air	FB60 800128
65	2	Vis tête hexagonale de 6x30	AV 8406300
66	1	Joint de vitre de 7x3 longueur 2,19 mètre	KAI 010080

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR FOYER ET INSERTS » fournie avec l'appareil.

CONSEILS D'INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D'UTILISATION

Utiliser uniquement les combustibles recommends : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hétre, Charme, Chêne - le sapin et les résineux sont interdit).

Le tiroir cendrier doit toujours rester dans l'appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pierce lors de l'ouverture de la porte.

• Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte de l'appareil et ouvrir entièrement l'accue d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre apparéil. Il est recommendé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter l'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront réservées (sans trop obstruer les troux de passage d'air).
  Puisance Nominale: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5.5kg , sous forme de 2 demi buches de bois dur (soit une buche fendue en deux parties), renouvellee toutes les 60 minutes, avec le reglage d'allure ouvert au maximum.
  Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5.5kg constituted de 1 buchs de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16~cm ) et en fermant complètement le réglage d'allure. Effectuer préalablement une mise en régime d'allure réduite en fermant le réglage d'allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Organes de réglages :

Utiliser systématiquement la "main froide" fournie avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.

• Registre de réglage d'allure : Situé en façade du cendrier, ce registre est utilisé pour modifier l'allure de l'appareil entre allure normale et combustion lente.
• Registre des fumées: Situé au dessus de la porte, ce registre doit rester ouvert à l'allumage. Il est fermé une fois l'appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l'ouverture de la porte.
• Registre d'air secondaire (situé en haut de la façade): Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre. L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont commandés (voir ci avant). Dans ce cas, ce registre peut être partiellement reféré pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.

Le fonctionnement continu en allure lente, sur tout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraine une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• privilégier une utilisation avec de petites charges.

CONSEILS D'ENTRETIEN

Après une longue période d'arrêt vérifier l'absence d'obstruction du conduit avant un rallumage.

A l'occasion des opérations de ramonage, faites vérifier l'ensemble de l'appareil par un technicien compétent qui :

• nettoiera complètement l'appareil, vérifieras les jontions des differentes pieces et la position du deflecteur, celui-ci etant incline en appui en haut sur I'avaloir et maintainu vers le bas sur le fond.
• procédera si nécessaire au changement des composants usés (joint de porte notamment)

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l'appareil sont chaudes : Attentions aux brûlures !! Eviter d'instructor le poèle dans un endroit où il y a beaucoup de passages.
  Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d'air primaire et seconde, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l'appareil des charges de bois supérieures à celles indiquées dans les « conseils d'utilisation » (soit moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d'utiliser l'appareil comme incinérateur.
• Il est interdit d'utiliser des combustibles non recommandés et non-adaptés à l'appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l'appareil.
