MAGDA - Poêle à granulés INVICTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés
Marque	INVICTA
Modèle	MAGDA
Puissance nominale	7 kW
Puissance min/max	3,5 - 7 kW
Consommation de granulés maxi/mini	1,9 - 0,75 kg/h
Rendement	>80 %
Capacité de la trémie	19 kg
Autonomie en allure réduite	25 heures
Diamètre du conduit de raccordement	8 cm
Diamètre de buse	80 mm
Poids	90 kg
Puissance électrique absorbée (allumage)	320 W
Puissance électrique absorbée (régime max/min)	110 / 70 W
Alimentation électrique	230 V / 50 Hz
Finition	Bordeaux
Fonctions principales	Télécommande infrarouge, régulation thermostatique, programmation journalière, 3 vitesses de convection
Sécurité	Double thermostat de sécurité, pressostat de contrôle d'extraction, limitation température fumées
Entretien	Accès avant pour nettoyage du circuit de fumée

FOIRE AUX QUESTIONS - MAGDA INVICTA

Quel type de granulés utiliser ?

Utilisez uniquement des granulés de bois certifiés (norme ENplus ou DIN+). Évitez les granulés de mauvaise qualité qui encrassent l'appareil.

Comment allumer le poêle MAGDA ?

Appuyez sur le bouton Marche/Arrêt de la télécommande infrarouge. Le poêle effectue une séquence d'allumage automatique. Assurez-vous que la trémie est remplie et que l'appareil est branché.

Quelle est l'autonomie du poêle ?

Avec une trémie de 19 kg, l'autonomie est d'environ 25 heures en allure réduite (3,5 kW). Cela varie selon la puissance utilisée.

Comment régler la température souhaitée ?

Utilisez la télécommande pour choisir une température de consigne ambiante. Le poêle module automatiquement sa puissance pour maintenir cette température.

Le poêle présente-t-il des dispositifs de sécurité ?

Oui, il dispose d'un double thermostat de sécurité, d'un pressostat de contrôle d'extraction et d'une limitation de température des fumées. Ces dispositifs agissent indépendamment du contrôle numérique.

Comment programmer l'arrêt et la mise en service automatiques ?

La télécommande permet de configurer deux programmes journaliers. Vous pouvez définir les horaires d'allumage et d'extinction souhaités.

Quand et comment nettoyer le poêle ?

Nettoyez le brûleur et le cendrier régulièrement (tous les 2-3 jours en usage intensif). Accédez par l'avant pour le circuit de fumée. Reportez-vous au manuel pour les opérations détaillées.

Que faire si le poêle ne s'allume pas ?

Vérifiez que la trémie contient des granulés, que l'alimentation électrique est active et que le réservoir de granulés n'est pas obstrué. Si le défaut persiste, consultez le manuel ou contactez un technicien.

Peut-on utiliser une prise électrique standard ?

Oui, le poêle se branche sur une prise 230 V / 50 Hz standard. Assurez-vous que la ligne est protégée par un disjoncteur adapté (16 A).

Où trouver des pièces détachées ?

Contactez votre revendeur INVICTA ou un service agréé. Les pièces courantes comme les thermostats, moteurs et vis sans fin sont disponibles. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI MAGDA INVICTA

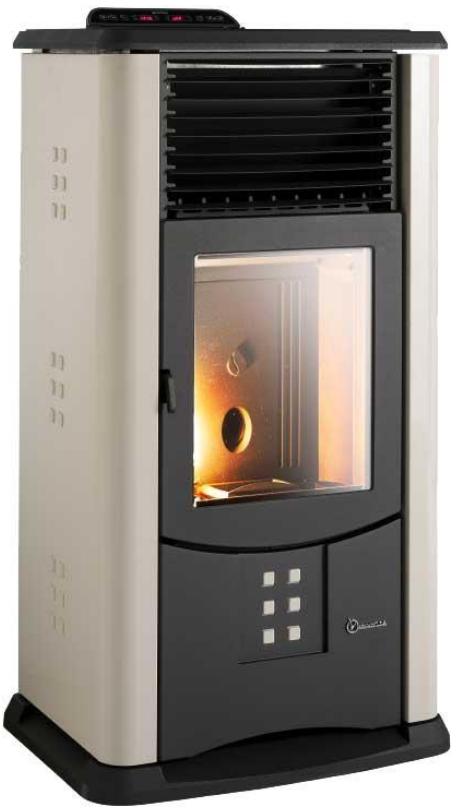

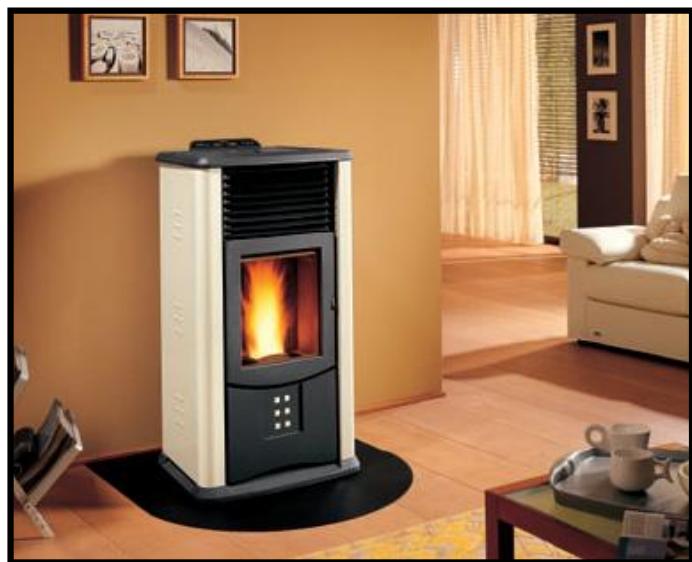

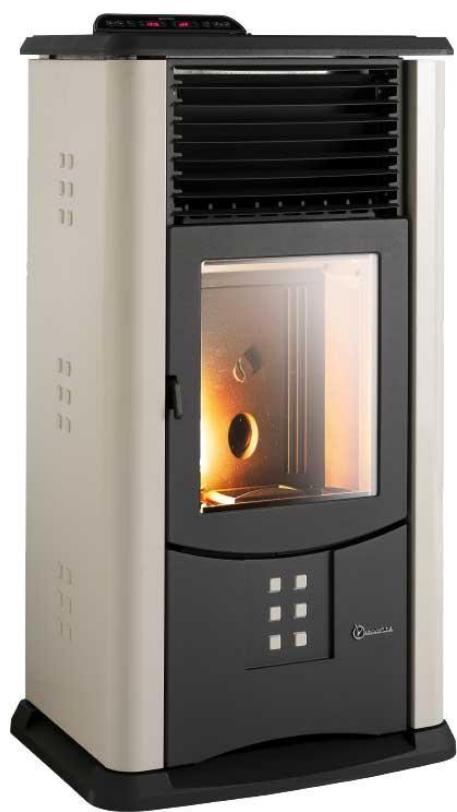

Caractéristiques sofia

Référence 6189 70 Finition Blanc

10 KW

caracteristiques	unité de mesure	SOFIA
Puisance maxi/mini	kW	10 / 3
consommation maxi/mini	kg/heure	2.4 / 0.9
rendement	%	>80
capacité de la trémie	kg	35
autonomie en allure réduite	heure	38
diamètre du conduit de raccordement	cm	8
poids	kg	184
puissance électrique absorbée à l'illumage	W	350
puissance électrique absorbée en régime max/min	W	150 / 90
Diamètre de buse	mm	80

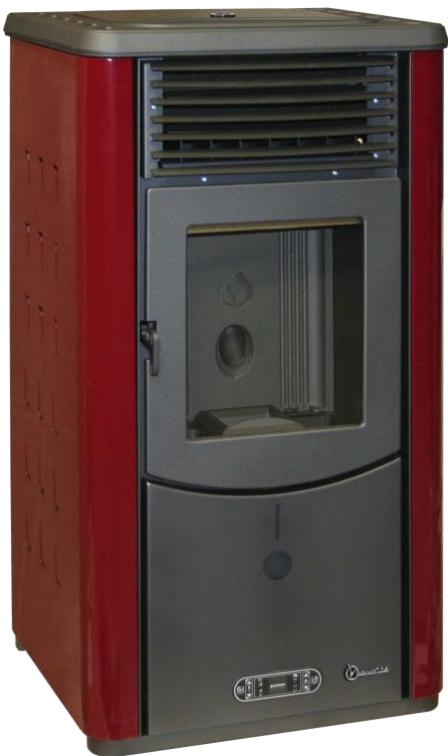

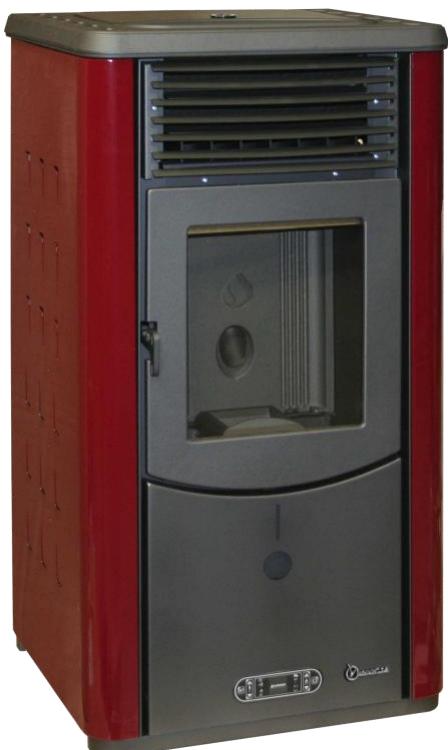

Caractéristiques magda

Référence 6189 97 Finition Bordeaux

7 Kw

caractéristiques	unité de mesure	MAGDA
Puisance maxi/mini	kW	7 / 3.5
consommation maxi/mini	kg/heure	1.9 / 0.75
rendement	%	>80
capacité de la trémie	kg	19
autonomie en allure réduite	heure	25
diamètre du conduit de raccordement	cm	8
poids	kg	90
puissance électrique absorbée à l'allumage	W	320
puissance électrique absorbée en régime max/min	W	110 / 70
Diamètre de buse	mm	80

La technologie du SOFIA & MAGDA

dessus et porte-de-foyer en façade

réserve de granulés avec protection thermique

alimentation du foyer par vis sans fin

chambre de combustion en fonte

l'accélérateur de convection distribue l'air chaud dans la pièce

extracteur de fumée avec volute en fonte insonorisante diamètre de buse 80 mm

Quelques caractéristiques du SOFIA & MAGDA

• Une télécommande infrarouge permettant :

La mise en service et l'arrêt Le choix d'une température de consigne d'ambiance La limitation de la puissance maximale de fonctionnement

• Deux programmes journaliers de mise en service et d'arrêt automatique
• Une régulation de température ambianté automatique avec 4 niveaux de puissance (X5 pour SOFIA). 3 niveaux de vitesse de brassage pour l'accélérateur de convection

Les avantages des poêles à granulés

Les poêles à granulés sont parfaitement adaptés au chauffage d'une habitation moderne, bien isolée, dont les occupants recherchent un moyen de chauffage économique, fiable, respectueux de l'environnement et compatible avec leur mode de vie.

• Les granulés sont fabriqués à partir de sciure et copeaux de bois, c'est une source d'énergie renouvelable, propre, facile à stocker et à manipuler. Son prix d'achat positionne le granulé de bois de façon particulièrement attractive par rapport aux énergies traditionnelles (fioul, gaz, électricité).

Cette tendance va encore s'accentuer dans le futur.

• Pratiques, faciles à utiliser et sans contrainte, les poêles à granulés offrent confort et économique d'énergie (mise en service et arrêt automatique, régulation thermostatique et modulation de puissance)
• Une capacité de stockage permettant une grande autonomie
• Un flux forcé permettant l'utilisation de conduit de fumée de petit diamètre (Ø 80 mm)
• La faible masse de combustible présente instantanément dans le foyer et la maîtrise du rapport combustant/carburant permet d'obtenir :
• un rendement stable et élevé (supérieur à 80%) une combustion sans suite.

Les points forts de SOFIA & MAGDA

1. Simplicité d'utilisation : une simple action sur la télécommande permet la mise en service et lechioix d'une température d'ambiance.
2. Performance: grande variation de puissance, autonomie en allure réduite et rendement supérieur à 80%.
3. enant parfaitement matures et régulièrement contrôlés en laboratoire d'endurance.

4. Sécurité :

• Double contrôle de sécurité thermostatique interne : deux thermostats garantissant l'absence d'échauffements à l'intérieur des structures de l'appareil. (accès direct sur l'arrière de l'appareil pour le réarmement)
• Préostat de contrôle du début d'extraction : le contrôle permanent du bon début d'extraction garantit la bonne évacuation des produits de combustion et une combustion sans polluant dangereux.

Ces dispositifs agissant indépendamment du dispositif de contrôle numérique (sécurités câblées). C'est la garantie d'une protection ultime et totale contre tout dysfonctionnement.

• Limitation de la température des fumées : l'appareil est automatiquement mis à l'arrêt en cas de température de fumées trop élevée.

5. Mise en service et maintenance :

Une prise de dépression située sur le panneau arrière permet de contrôler et d'ajuster le fonctionnement du poèle aux conditions de tirage de l'installation (au moment des opérations de mise en service et de maintenance).

6. Entretien :

Toute l'accessibilité au circuit de fumée pour la maintenance et le nettoyage se fait par l'avant.

Notice d'utilisation et d'entretien complète, en français, avec guide d'utilisation et d'aide à la maintenance détaillé.
