FOYER 700 SELENIC - Cheminée / Foyer INVICTA - Notice d'utilisation et mode d'emploi gratuit

Marque	INVICTA
Modèle	FOYER 700 SELENIC
Catégorie	Cheminée / Foyer
Type de produit	Foyer à bois
Puissance calorifique nominale	14 kW
Rendement à puissance nominale	73,40%
Taux d'émission de CO	0,238%
Température moyenne des fumées	293°C
Masse de l'appareil	132 kg
Dimensions hors tout (H x L x P)	690 x 692 x 455 mm
Dimensions foyer intérieur (H x L x P)	370 x 590 x 330 mm
Dimensions de la porte (H x L)	415 x 625 mm
Dimensions de la vitre (H x L x ép.)	380 x 590 x 4 mm
Diamètre de la buse de fumée	200 mm (dessus)
Dépression dans le conduit	12 à 14 Pa
Distances aux matériaux combustibles (latéral / fond)	5,4 cm (dont 5 cm isolant) / 9,5 cm (dont 5 cm isolant)
Type d'isolant	Laine de roche 50 mm, conductivité max 0,04 W/m°C, face aluminium
Système d'air comburant	Registre d'air primaire sur façade du cendrier
Chargement	Façade
Combustible recommandé	Bois sec (hêtre, charme, chêne) d'au moins 2 ans de coupe
Entretien recommandé	Ramonage au moins 2 fois par an, vérification des joints et déflecteur
Sécurité	Distance minimale de 1,5 m devant l'appareil pour les objets inflammables
Pièces détachées	Liste détaillée avec références disponible dans la notice

FOIRE AUX QUESTIONS - FOYER 700 SELENIC INVICTA

Comment allumer le foyer FOYER 700 SELENIC ?

Placez du papier froissé (évitez le papier glacé) et du petit bois sec (fendu finement) sur la grille. Enflammez le papier, fermez la porte et ouvrez entièrement l'arrivée d'air. Une fois le feu bien pris, chargez l'appareil. Pour les premières heures, faites un feu modéré pour permettre une dilatation normale.

Quel combustible utiliser avec ce foyer ?

Utilisez uniquement du bois sec d'au moins 2 ans de coupe, comme le hêtre, le charme ou le chêne. Le sapin et les résineux sont interdits. Il est également interdit d'utiliser des combustibles liquides ou fluides non recommandés.

Quel entretien régulier est nécessaire ?

Il est recommandé de ramoner le conduit de cheminée au moins 2 fois par an. À froid, nettoyez complètement le foyer, vérifiez les joints et la position du déflecteur. Changez les joints de porte, de cendrier et de façade s'ils sont usagés, en utilisant de la colle haute température et des joints appropriés.

Comment régler l'air comburant ?

La modulation de l'air comburant se fait en réglant le registre d'air primaire situé sur la façade du cendrier. Une ouverture plus importante augmente la combustion, une fermeture la réduit.

Que faire en cas de feu de cheminée ?

Fermez immédiatement les arrivées d'air comburant : d'abord la porte de chargement, puis le tiroir à cendres et le bouton d'admission d'air primaire. Contactez ensuite les autorités locales incendie.

Quelles sont les distances de sécurité à respecter ?

Les objets en matériaux inflammables doivent être gardés à au moins 1,5 mètre du devant du foyer. Les vêtements mis à sécher doivent également être éloignés. Les enfants doivent être avertis que le foyer devient très chaud.

Comment nettoyer la vitre si elle noircit ?

Glissez des cales d'épaisseur d'environ 0,5 mm du côté extérieur aux endroits des attaches de la vitre, pour créer une lame d'air sur tout le pourtour. Cela réduit le noircissement.

Comment changer les joints de la porte ?

Démontez les anciens joints et nettoyez les surfaces. Utilisez de la colle haute température et des joints adaptés (référence AI 303007 pour la porte). Laissez sécher avant de refermer.

Quelle est la puissance du foyer FOYER 700 SELENIC ?

La puissance calorifique nominale est de 14 kW, avec un rendement de 73,40% et un taux d'émission de CO de 0,238%.

Puis-je utiliser des combustibles liquides dans ce foyer ?

Non, il est strictement interdit d'utiliser des combustibles liquides ou fluides non recommandés. L'appareil est conçu uniquement pour le bois sec.

MODE D'EMPLOI FOYER 700 SELENIC INVICTA

Désignation suivant la norme EN 13 229 :

Taux d'émission de monoxyde de carbone: 0,238% - Rendement à la puissance calorifique nominale : 73,40% - Température moyenne des fumées : 293°C - Appareil à combustion continue

Puissance calorifique nominale 14kW

Masse de l'appareil

Encombremment

Foyer intérieur

Façade

Porte

Vitre

Encastrement

Chargement en façade

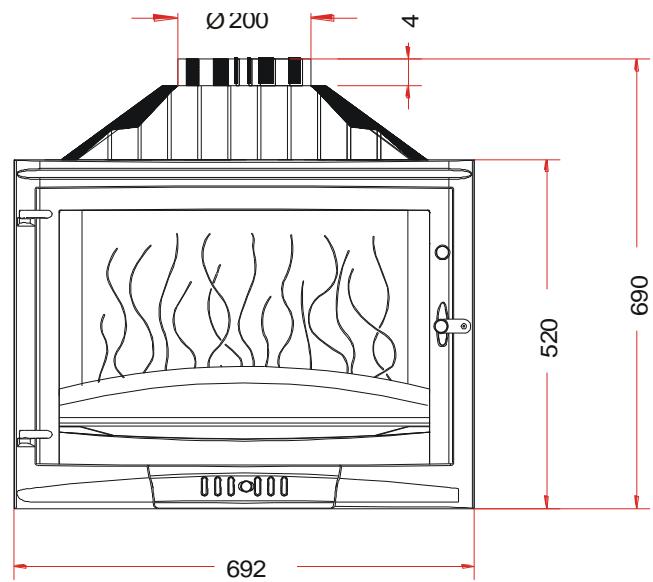

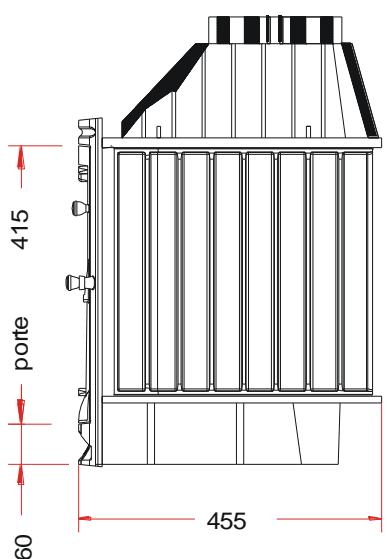

Distance par rapport aux matériaux combustibles adjacents :

132 kg

h 690 mm lg 692 mm prof 455 mm

h 370 mm lg 590 mm prof 330 mm

h 520mm lg 692mm

h 415 mm lg 625 mm

h 380 mm lg 590 mm ép 4 mm

h 70 cm lg 70 cm prof 50 cm

• Latéralément: 5.4 cm (dont 5 cm d'isolant)
• Au fond : 9.5 cm (dont 5 cm d'isolant)

caractéristique de l'isolant: laine de roche, épaisseur 50 mm, conductivité maxi 0.04W/m°C, avec face aluminium côté foyer

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois buches (environ 5kg) suffisent à atteindre l'allure normale.

Départ des fumées sur le dessus par une buse de diamètre 200 mm

Dépression dans le conduit de fumées de 12 à 14 pascals

Plaque signalétique rivetée sur l'arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l'arrivée d'air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil. Pour faciliter

L'allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d'air).

La modulation de l'air comburant se fait par le réglage du registre d'air primaire sur la façade du cendrier.

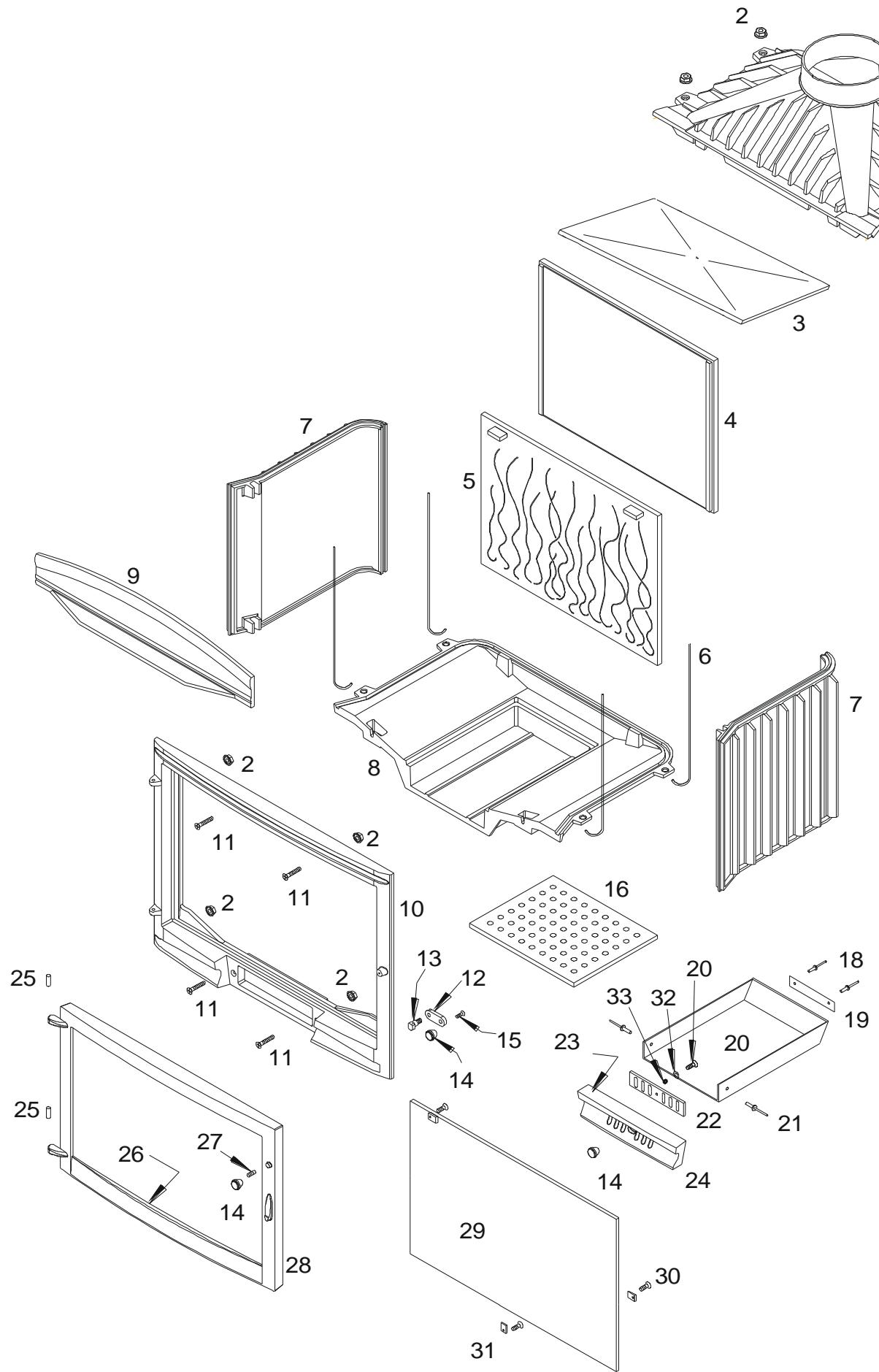

Référence

1 1 Avaloir FB60 700368

2 8 Ecrou a embase de 6 AV 7220060

3 1 Deflecteur FB60 700381

4 1 Fond arrriere FB60 700862

5 1 Taque décor FB60 700297

6 4 Tirant AS700256

7 2 Côté réversible FB60 700863

8 1 Socle FB60 700871

9 1 Parebuches FB60700298

10 1 Façade FB60700293

11 4 Vis tete fraiseede 6x30 AV8636300

12 1 Loquet FB60 750214

13 1 Vis de fixation du loquet AS 750251

14 3 Bouton bakélite AS 700400A

15 1 Vis tete fraiseede 6x16 AV8636169

16 1 Grille foyere FB60 700868

17 1 Vis tete cylindrique de 6x30 AV 8666309

18 2 Rivet de 3x8 AV5203080

19 1 Plaque signalétique PS 676900

20 1 Tiroir dépliant AT 700326B

21 2 Rivet de 5x16 AV 5205160

22 1 Registre de réglage d'air FB60 750208

23 1 Joint de cendrier de 5, longueur 0,62 mètre AI 303005

24 1 Façade dendrier FB60 700295

25 2 Axe de porte, goupille cannelée de 6x26 AV 6306240

26 1 Joint de porte de 7, longueur 2,06 mètres AI 303007

27 1 Vis tete de fraisee 6x20 AV 8636209

28 1 Porte FB60 700525

29 1 Vitre de 590x380x4 AX 22695P

30 3 Vis tete cylindrique de 4x6 AV 8644062

31 3 Attachede vitre AS700262

32 1 Rondelle large de 6 AV4110060

33 1 Ressort AS700230A

Conseils d'installation

Consulter attentivement la NOTICE D'INSTALLATION ET D'UTILISATION fournie avec l'appareil.

Ne jamais tenter de modifier l'appareil.

Avant d'habiller complètement l'appareil, faire des essais pour vérifier que le fonctionnement de la porte, du système de releverage, de la commande du volet de buse (suivant modèle), n'a pas été dégradé au cours de l'installation.

La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. - UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

• Ne pas installer des matériaux inflammables à proximité.
• Laisser un espace important entre l'appareil et l'habillage d'environ 10dm² ; pour une bonne convection naturelle.
• Prévoir une admission d'air venant de l'extérieur ou d'un endroit très bien ventilé, d'au moins 4dm².
• La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

Si votre maison est conçue pour un chauffage électrique, augmenter les entrées d'air aux fenêtres et portes.

• Arrêtez la VMC pendant l'utilisation de l'appareil.
• UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d'un minimum de 2 ans de coupe (Hêtre, Charme, Chêne - le sapin et les résineux sont interedit). Ramoner suae conduit de cheminée au moins 2 fois par an.

Conseils d'utilisation

IL EST INTERDIT D'UTILISER L'APPAREIL COMME INCINERATEUR. - IL EST INTERDIT D'UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l'appareil est destiné à fonctionner avec la chambre de combustion ouverte. Ne pas surchauffer l'appareil. Il est recommandé d'utiliser que les pièces de rechanges du fabricant. Ne pas modifier l'appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l'axe dans le trou du loquet. - Ne pas manœuvrer la porte brusquement.

Pour les FOYERS equipes d'un systeme de relevage

Avant de relever la porte, s'assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la porte et lever l'ensemble tout en l'accompagnant jusqu'à sa butée. Pour la fermeture, faire l'opération inverse et appuyer légèrement sur les deux poignées afin d'assurer une bonne étanchéité. - Régler l'allure du feu en manœuvrant légèrement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

Conseils d'entretien

Pour obtenir une belle étanchéité entre la porte et la façade, régler, si besoin est, l'excentrique sur le côté droit de la façade, en le faisant tourner tout en maintenant l'écrou avec une clé de 10mm. Si la vitre se noircit, glisser du côté extérieur, des cales d'épaisseur d'environ 0,5mm aux endroits des attaches de la vitre afin de créer une lame d'air sur tout le pourtour. Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les joints des différentes pièces, vérifier la position du déflecteur, celui-ci étant incliné en appui en haut sur l'avant et maintenu vers le bas la tôle décor (sauf sur les modèles 850). - Changer les joints de porte, de dendrier, et de façade s'ils sont usagés, en employant de la colle haute température et des joints appropriés. Lors du changement de la vitre, dévisser les vis d'attache de vitre et les changer au remontage ainsi que les attaches si cela est nécessaire.

Sécurité

Le foyer avec son habillage ne doit pas être installé dans un endroit où il y a beaucoup de circulation. - Les objets en matériaux inflammables doivent être gardés à une distance d'au moins 1,5 mètres du devant du foyer. Il en est de même pour les vêtements éventuellement mis à sécher devant le foyer. - Les enfants doivent être avertis que le foyer devient très chaud et qu'ils ne doivent pas y toucher.

Si un FEU de cheminee se declare, SACHEZ exactement quelles mesures prendre:

Fermer immédiatement les arrivées d'air comburant (en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton d'admission d'air primaire sur le cendrier), puis communiquer immédiatement avec les autorités locales incendie.
