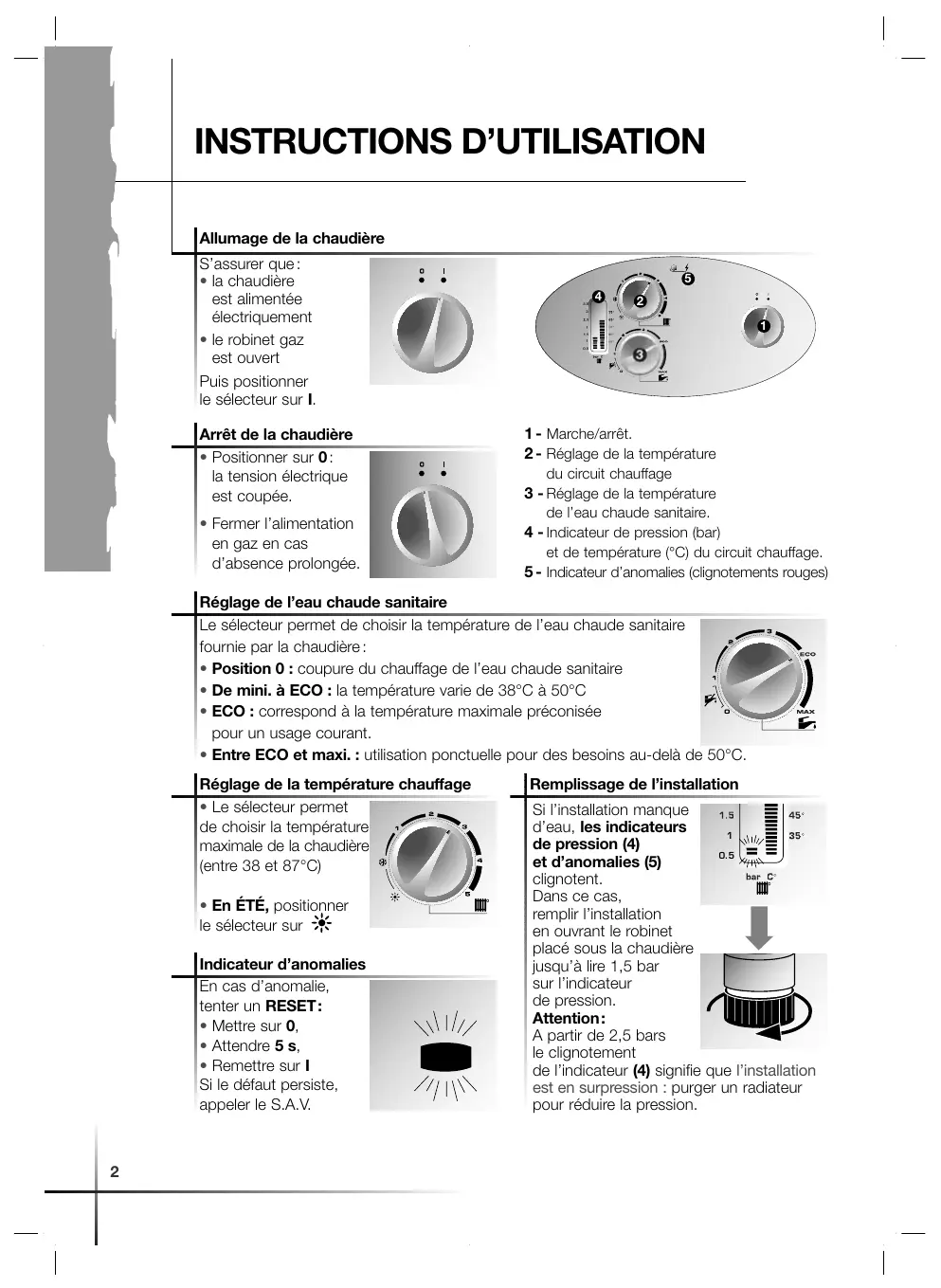

MODE D'EMPLOI THEMATEK C24-E BULEX
- la chaudiere est alimentee electriquement
- le robinet gaz est ouvert

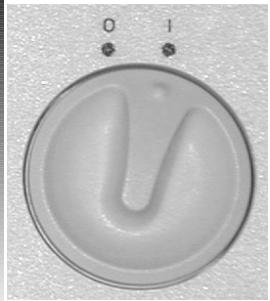

Puis positionner le sélecteur sur I.
Arrêt de la chaudière
- Positionner sur 0: la tension électrique est coupée.
- Fermer l'alimentation en gaz en cas d'absence prolongée.
1-Marche/arret.
2- Réglage de la température du circuit chauffage
3 - Réglage de la température de l'eau chaude sanitaire.
4-Indicateur de pression (bar) et de température (^) du circuit chauffage.
5- Indicateur d'anomalies (clignotements rouges)
Réglage de l'eau chaude sanitaire
Le sélecteur permet deCHOISIR la température de l'eau chaude sanitaire fournie par la chaudière:
- Position 0 : coupure du chauffage de l'eau chaude sanitaire
- De mini. à ECO : la température varie de 38^ à 50^
- ECO : correspond à la température maximale préconisée pour un usage courant.
- Entre ECO et maxi.: utilisation ponctuelle pour des besoin au-delà de 50^ .
Réglage de la température chauffage
Le sélecteur permet deCHOISIR la température maximale de la chaudiere (entre 38 et 87^
- En ÉTÉ, positionner le sélecteur sur
Indicateur d'anomalies
En cas d'anomalie, tenter un RESET:
- Mettre sur 0,
- Attendre 5s,
- Remetre sur I
Si le défaut persiste, appeler le S.A.V.
Remplissage de l'installation

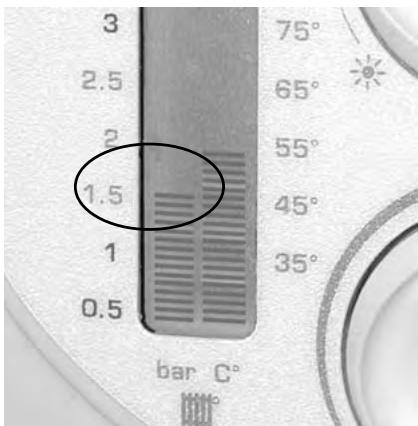

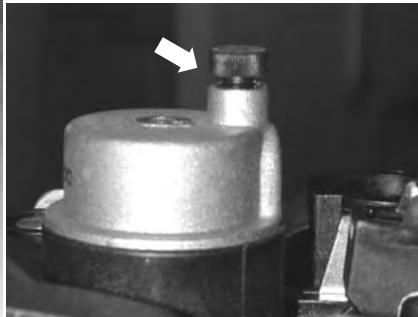

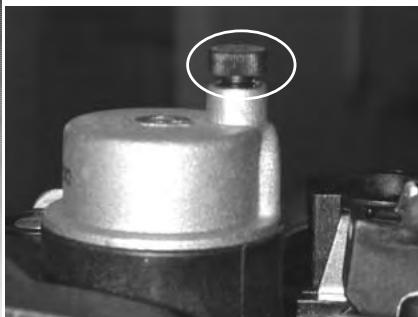

Si I'installation manque d'eau, les indicateurs de pression (4) et d'anomalies (5) clignotent.
Dans ce cas,

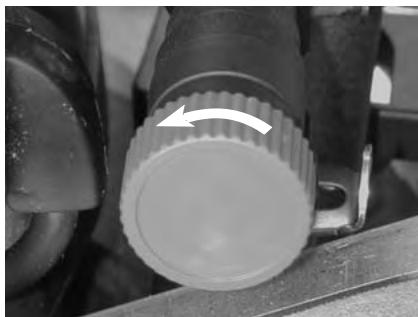

remplir l'installation
en ouvrant le robinet
place sous la chaudière
jusqu'à生存 1,5 bar
sur l'indicateur
de pression.
Attention:
A partir de 2,5 bars le clignotement
de l'indicateur (4) signifie que l'installation est en supression : purger un radiateur pour réduire la pression.
Présentation de la chaudière
Les Thematek sont des
chaudieres à double service
(chauffage + eau chaude
instantanée),
à puissance fixe en
chauffage, variable en
sanitaire et à allumage
électronique.
Les modèles C
dont des chaudières de type
atmosphérique, c'est-à-dire
que l'air du local ou est
installee la chaudiere sert
a la combustion du bruleur.
Il est donc important que
I'installation soit realizatione
dans le respect des normes
en vigueur notamment en
matiere d'aeration du local.
Les Thematek F sont
des chaudières de type étanche, c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transient par une ventouse.
Ce principe
offre de nombreux
avantages tels que:
- Installation dans des encombrents réduits sans nécessité d'aération du local.
- Multiples configurations d'installation en fonction des contraintes des locaux.
Catégorie gaz :
BE: 12E+, c'est-à-dire que l'appareil fonctionne au gaz naturel (G20/G25).
- 13+ , c'est-à-dire que l'appareil fonctionne au butane (G30) ou au propane (G31).
LU: • 12E, c'est-à-dire que l'appareil fonctionne au gaz naturel (G20).
Accessoires :
Différentes accessoires sont disponibles.
Pour en obtenir une listedétaillée, consultez voserevendeur habitual ou le site
www.bulex.be
Instructions d'utilisation 2
Présentation 3
UTILISATEURS
La garantie 4
L'entretien 5-6
La régulation de la vente installation 7-8
- Les questions que vous vous posez 9 - 10
INSTALLLATEURS
- Conditions d'installations11
- Dimensions 11
- Caracteristiques techniques 12 - 13
Circuit hydraulique 14-15 - Conception du circuit chauffage 16
- Conception du circuit sanitaire 16
Emplacement de la chaudiere 17

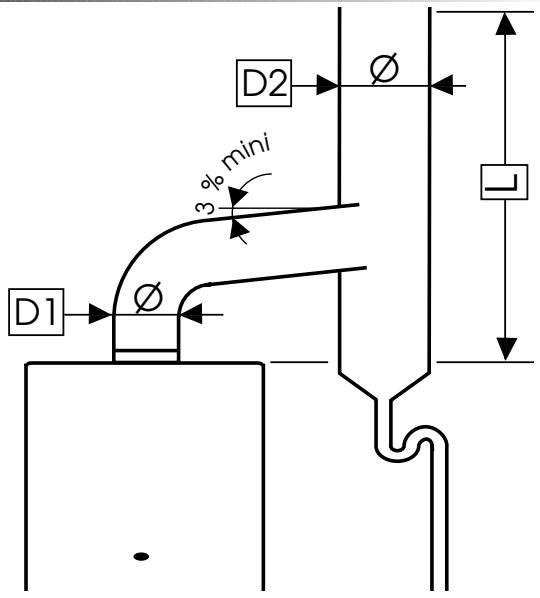

Evacuation des gaz brulés
Thematek C 18
Sortiesventouse 18-21 - Pose des canalisations 22 - 23
- Mise en place de la chaudière 24
Raccordement électrique 24-25 - Mise en service 26 - 27
Réglages 28
Vidange 29
SECURITIES 30
Bienvenue aux utilisateurs
Merci d'avoir besoini
Bulex, leader européen de la chaudière murale au gaz.
Bulex garantit cet appeareil contre tous vices de fabrication ou de matière pendant une durée de 2 ans a compter de l'installation.
Cet apparéil a été fabriqué et contrôle avec le plus grand soin. Il est prét à fonctionner (les réglages ont été faits par l'usine). Son installation doit être nécessairement réalisée par un professionnel agréé, conformément à la notice d'installation qui y est jointe, suivant les règes de l'art et dans le respect des normes officielles et règlements en vigueur.
La garantie couvre
la réparation et/ou le remplacement de pieces reconnues défectueuses par Bulex, ainsi que la main-d'oeuvre nécessaire pour y procéder. Elle ne profite qu'à l'utilisateur, pour autant
que celui-ci emploie l'appareil en bon pere de famille suivant les conditions normales prévues dans le mode d'emploi. Sauf convention particulière dûment prouvée par écrit, seul notre service après vente Bulex service est habilité à assurer le service de la garantie
et seulement sur le territoire de la Belgique et du Grand-Duché du Luxembourg. A défaut, les prestations de tiers ne sont enaucun cas prises en charge par Bulex.
La garantie se limite
auxseules prestations prévues.Toute autre demande,dequelquenatureque ce soit (exemple:dommages-interets pour frais ou préjudices qualconques occasionnes à l'acheteur ou a un tiersquelconque,etc.) en estexpressement exclue.
La validité de la garantie
est subordonnée aux conditions suivantes:
- Cette notice et son étiquette code barres doivent être représentées avec l'appareil qu'il couvre; leur perte entraine celle de la garantie.
- le bon de garantie doit être complètement rempli, signé, cacheté et dated par l'instantiateur/agréé.
Il doit être renvoyé, dans la quinzaine de l'installation à Bulex. A défaut, la garantie prend cours à la date de fabrication de l'appareil, et non a sa date d'installation.
- le numéro de fabrication de l'appareil ne doit être ni alteré ni modifié,
- l'appareil ne doit avoir subi aucune modification ou adaptation, hormis celles éventellement exécutées par du personnel/agré par Bulex, avec des pieces d'origine Bulex, en conformité avec les normes d'agrément de l'appareil en Belgique,
L'entretien, ce que vous doivent savoir
- l'appareil ne peut être, ni place dans un environnement corrosif (produits chimiques, salon de coiffure, teintures, etc.), ni alimenté par une eau agressive (adjonction de phosphates, silicates, durété inférieure à 6^ ).
Une intervention sous garantie n'entraîne aucun allongement de la période de garantie.
La garantie ne joue pas lorsque le mauvais fonctionnement de l'appareil est provoqué par:
- une installation non conforme,
-tuyaux de chauffage en matière synthetique et sans ajout d'un inhibiteur,
-
usage anomal ou abusif,
erreur de manipulation
par l'utilisateur, manque
d'entretien, entartrage,
négligence,heit, chute,
manque de protection
en cours de transport,
surcharge, etc., -
gel, force majeure, etc.,
-
intervention d'une main-d'oeuvre non compétente,
-
electrolyse,
- une cause étrangère à l'appareil telle que:
-tuyaux d'eau ou de gaz charges d'impuretés, manque de pression,
inadaptation ou modification de la nature et/ou des
caracteristiques des fluides (eau,gaz,electricite),
- utilisation de pieces non d'origine.
La visite du service après-vente se fera uniquement sur demande.
Durant les deux premiers mois de garantie, le déplacement est gratuit s'il est justifié.
Durant les 22 mois
suivants, un forfait déplacement égal à 50% du forfait de déplacement dépannage sera facturé par le service après-vente Bulex service.
Est débitrice de la facture éventuelle, la personne qui a demandé l'intervention, sauf accord préalable et écrit d'un tiers pour que la facture lui soit adressée.
En cas de litige, la Justice de Paix du 2eme Canton de Bruxelles, le Tribunal de Première Instance ou de Commerce et, le cas échéant, la Cour d'Appel de Bruxelles, sont seuls compétents.
Note pour les pays de la CEE
Cet apparéil a été concu,
agréé et contrôle pour
répondre aux exigences
du marché beige.
La plaque signalétique posée à l'intérieur de l' apparéil certifie l'origine de fabrication et le pays pour lequel ce produit est destiné.
Si vous constatiez autour de vous une anomalie à cette règle, nous vous demandons de contacter l'agence Bulex
la plus proche. Nous vous remercions par avance de votre collaboration.
L'entretien, ce que vous doivent savoir
Nettoyée et bien réglée, votre chaudière consommera moins et durera plus longtemps.
Un entretien régulier de la chaudière et des conduits est indispensable au bon fonctionnement de l'installation du chauffage central.
Il permet d'allenger la durée de vie de l'appareil, de réduire sa consommation d'énergie et ses rejets polluants.
Cet entretien doit être confié à un professionneliel qualifié.
II comprehend au minimum:
-
le nettoyage du corps de chauffe, du brûleur et de l'extracteur.
-
la vérification de la pompe
-
la vérification et le réglage des organes de régulation.
-
la vérification des dispositifs de sécurité.
-
la vérification des débits de gaz.
L'entretien de l'habillage de votre apparéil se fera à l'aide d'un chiffon mouillé à l'eau savonnexe.
N'utilisez pas de produits abrasifs ou à base de solvant,Ceux-ci pourraient entrainer une alteration de I'habillage.
La régulation, source d'économie
Votre chaudiere Thematek
est configurée d'usine pour fonctionner au cœur d'une installation courante. Cependant, beaucoup d'installations étant spécifiques, n'hésitez pas à contacter votre installerateur qui saura, en墉ant les paramètres de votre chaudière, vous garantir la(Meilleure performance de vos installation.
Ces réglages étant réalisés vous avez encore la possibilité de régler les températures en fonction de vos propres besoin.

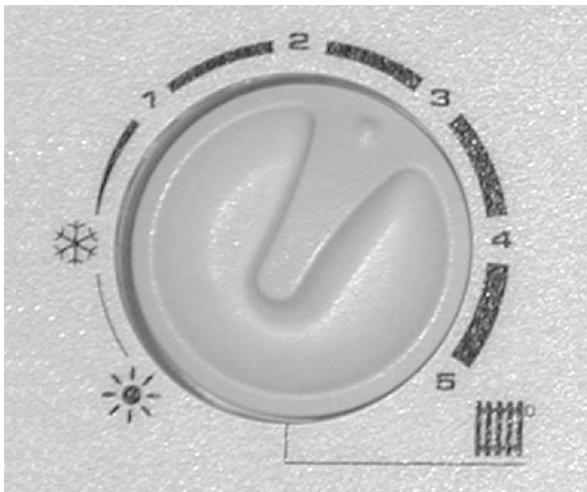

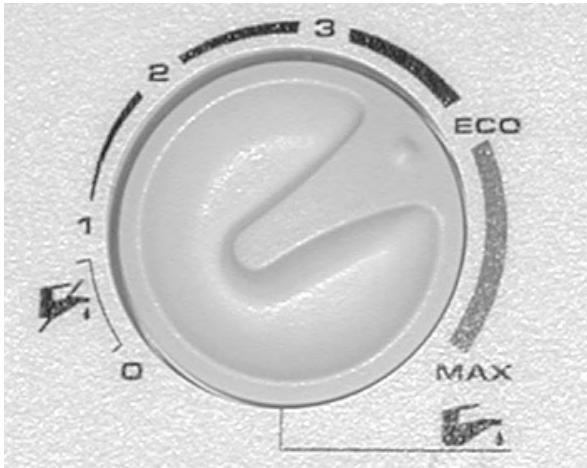

En chauffage, le sélecteur
youpermefedairevarier latempératurede l'eau dansle circuitchauffage entrele mini (38^) etle maxi prévu parvoitrésistallateur.
La position à mi-course, comme illustrée sur la photo, répond au besoin la plupart du temps mais on iravers la position maxi. lorsque, par temps très froid, on n'obtient pas la température souhaitée dans l'habitation.
En sanitaire, le sélecteur autorise des températures de 38^ à plus de 60^ . La position ECO répond idéalement à l'ensemble des besoin pour un usage
familial (douches, vaissette...).
La position maximale sera réservée à des utilisations ponctuelles lorsque l'on souhaite une eau très chaude.
La régulation, source d'économie
Pour offrir encore plus de comport et d'économie, Bulex
a conçu une gamme de thermostat
et de programmateurs d'ambiance disponibles en option.
Plus de comport
parce qu'ils sont capables de régler précisément la température interieure du logement.
Plus d'économies
(jusqu'à 20%)
parce qu'ils peuvent gérer des températures différentes le jour, la nuit et pendant des périodes d'inoccupation.

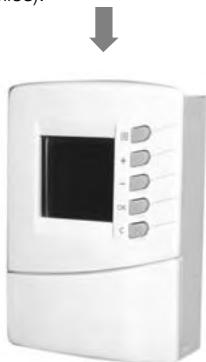

Thermostat d'ambiance simple
Programmateurs d'ambiance de la gamme Exacontrol
Existent en plusieurs versions:
-Programmateurjournalier (230V).
-Programmateur hebdomadaire (piles).
-Programmateur hebdomadaire sans fil (piles).
Bulex propose également en accessoire
une sonde extérieure
dont le capteur place sur le mur nord ou nord/ouest de la maison permet d'anticiper les variations de températures.
Consultez nos descriptifsdétaillés sur notre site :
www.bulex.be
Les questions que vous vous posez...
Quand j'ouvre mon robinet d'eau chaude à fond, il arrive que l'eau me paraisse moins chaude!
Effectivement, la température de l'eau est liée au début d'utilisation. Plus la quantité d'eau est importante, moins la chaudière a la capacité suffisante pour la rechauffer. Dans ce cas, il convient de réduire le début au robinet pour retrouver la température souhaitation.
Depuis que j'ai installé unprogrammateur d'ambiance, mes radiateurs restent parfois froids toute une après-midi!
C'est tout l'intérêt du programmeur d'ambiance qui évite de faire fonctionner la chaudière lorsque, par une belle après-midi, le soleil suffit à maintainir votre habitation à la température souhaïée.
Je compte boucher les aérations basses et haute du local ou se trouve ma chaudière parce qu'elles apportent beaucoup d'air froid !
Ne faites surtout pas cà,
il y a danger!
Elles sont indispensablees
au bon fonctionnement
de votre chaudière.
Les obstruer empêcheraisit la bonne évacuation des gaz brûlés et entrainerait une mise en danger par asphyxie.
Dans ma salle de bain, j'attends longtemps avant d'avoir de l'eau chaude au robinet!
Quelles que soient
les performances de votre
chaudiere, l'arrivee d'eau
chaude est tributaire
de la quantite d'eau froide
contenue dans les tuyaux.
Si vous salle de bain
est à 10 mètres
de votre chaudiere,
les quelques secondes
necessaires à l'arrivée de
l'eau chaude vous parafiront
hélas interminables!
J'entends des bruits d'eau dans les radiateurs.
Il y a peut-être de l'air dans les canalisations. Proceder à la purge de vos radiateurs en dévisant la vis placée à leur extrémité.
Après une purge, toujours rétablir la pression comme indiqué ci-après. Si l'anomalie persiste, faire appel à votre installerateur ou Bulex service.
Ma chaudière s'est arrêtée, le voyant rouge et l'indicateur de pression clignotent!
La chaudiere s'est mise en sécurité parce qu'elle a detecté un manque d'eau dans l'installation. Il faut alors remettre de I'eau en ouvrant le robinet place sous la chaudiere jusqu'à obtenir une pression entre 1 et 2 bars sur l'indicateur.
Si le replissage avait etre renouvelé tropsoonveit, il pourrait s'agir d'une fuite dans notre installation.
Dans ce cas, prévenir votre installateur ou Bulex service.
Je m'absente
plusieurs jours,
le gel peut-il endommager
mon installation?
La position mini des selecteurs chauffage et sanitaire vous assure une protection contre le gel. Dans les habitations inoccupées sur de longues périodes, il convient de vidanger l'installation ou de la protégger par un additif antigel spécial chauffage disponible auprès de votre installer.
Ma chaudière a 15 ans,
mon installateur
parle de la changer
alors que je l'ai toujours
entretenue!
Il faut savoir
qu'un bon entretien
n'empêche hélas pas
une chaudière de vieillir!
15 années de services
quotidiens,
24 heures sur 24,
réprésentant
une performance
que l'on ne demande même
pas à sa propre voiture.
Des études ont
par ailleurs démontré
que l'on peut réaliser
de 25 à 57% d'économie
d'énergie si l'on remplace
un modèle de ... quinze ans
par un autre d'aujourd'hui!
Mes notes personnelles
L'installation de ces chaudières doit être réalisée par un installateur qualifié et doit être conforme aux textes officiers et règes de l'art en vigueur, notamment:
Normes NBN D 51003, D 30003, D 61001
-
Règlement général sur les installations électriques et, en particulier, l'obligation de raccordement à une prise de terre.
-
Les directives existantes de la Compagnie d'eau et les directives BELGAQUA.
La paroi supportant la chaudiere doit etre incombustible
et la chaudiere doit se trouver à une distance suffisante de toute matière combustible.

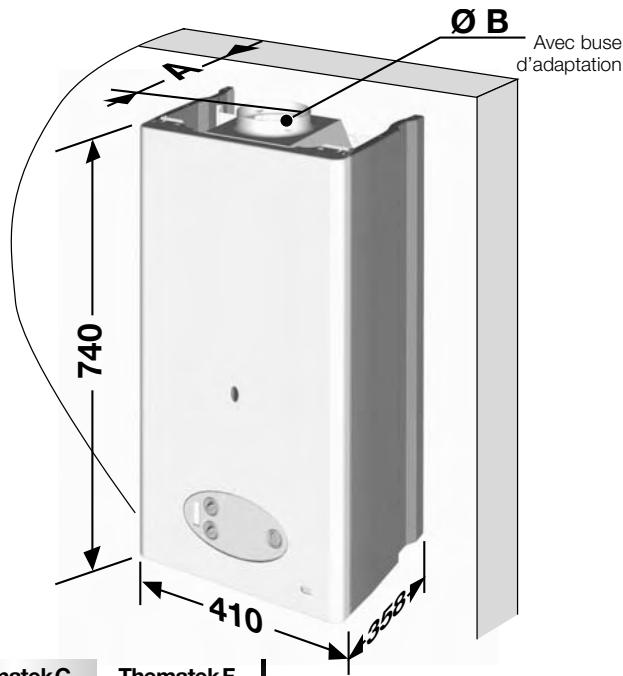

Dimensions
La chaudière est livrée en deux colis séparés:
- la chaudiere,
- la plaque de raccordement et la barrette de fixation.
Pour les chaudières de type F, les différents colis de ventouse sont à commander en fonction de la configuration de l'installation.
Poids net (kg) Poids brut (kg)
A (mm) B (mm)
ThematekC
31
32
232
0 130
ThematekF
34
35
232
一
Caracteristiques techniques Thematek
Chauffage
| Puisance utile en chauffage (P) | ajustable de (kW) à... (kW) | 8,4 24,6 | 10,4 24,6 |
| Débit calorifique minimal (Q) | (kW) | 9,9 | 12,3 |
| Débit calorifique maximal (Q) | (kW) | 26,8 | 26,5 |
| Rendement sur P.C.I. | (%) | 91,5 | 92,7 |
| Température départ chauffage maxi. | (°C) | 87 | 87 |
| Température départ chauffage mini. | (°C) | 38 | 38 |
| Vase d'expansion circuit chauffage, capacité utile | (I) | 8 | 8 |
| Capacité maxi. de l'installation à 75 °C | (I) | 180 | 180 |
| Soupape de sécurité, pression maxi de service (PMS) | (bar) | 3,0 | 3,0 |
Sanitaire
| Puisance en eau chaude (P) | auto. variable de... (kW) | 8,4 | 10,4 |
| à... (kW) | 24,6 | 24,6 | |
| Débit calorifique minimal (Q) | (kW) | 9,9 | 12,3 |
| Débit calorifique maximal (Q) | (kW) | 26,8 | 26,5 |
| Température eau chaude maxi. | (°C) | 65 | 65 |
| Débit seul de fonctionnement en sanitaire | (I/min.) | 1,7 | 1,7 |
| Débit spécifique (pour un ΔT de 25°C) | (I/min.) | 14,1 | 14,1 |
| Pression d'alimentation mini. | (bar) | 0,5 | 0,5 |
| Pression d'alimentation maxi. (PMW) | (bar) | 10 | 10 |
Combustion
| Évacuation des gaz brulés | par conduit Ø (mm) | 130 | - |
| par tube ventouse Ø (mm) | - | 60/80 | |
| Entrée air frais | par tube ventouse Ø (mm) | - | 100/125 |
| Débit d'air neuf (1013 mbar - 0°C) | (m3/h) | 54,4 | 38,9 |
| Débit d'évacuation des gaz brulés | (g/s) | 19,6 | 15,1 |
| Température fumée | (°C) | 108 | 137 |
| Valeur des produits de la combustion | CO (ppm ou mg/kWh) | 52/56 | 52/56 |
| CO2 (%) | 5,3 | 7 | |
| NOx (ppm ou mg/kWh) | 69/121 | 69/121 |
Électricité
| Tension d'alimentation | (V) | 230 | 230 |
| Intensité | (A) | 0,45 | 0,69 |
| Puisance maxi. absorbée | (W) | 103 | 158 |
| Protection électrique | IPX4D | IPX4D |
| Thematek C 24 E | |||||
| réference G 20 - 15°C -1013 mbar) | Gaz naturel G20 | Gaz naturel G25 | Butane G30 | Propane G31 | |
| Ø injecteur brûleur | (mm) | 1,20 | 1,20 | 0,73 | 0,73 |
| Ø diaphragme | (mm) | 5,8 | 5,8 | 5,35 | 5,35 |
| Pression d'alimentation | (mbar) | 20 | 25 | 29 | 37 |
| Pression au brûleur maxi. | (mbar) | 12,4 | 15,6 | 24,6 | 31,4 |
| Pression au brûleur mini. | (mbar) | 2,1 | 2,5 | 3,6 | 4,3 |
| Débit à puissance maxi. | (m3/h ou kg/h)* | 2,84 | 3,01 | 2,11 | 2,08 |
| Débit à puissance mini. | (m3/h ou kg/h)* | 1,05 | 1,11 | 0,78 | 0,77 |
| Thematek F 24 E référence G 20 - 15°C -1013 mbar) | Gaz naturel G20 | Gaz naturel G25 | Butane G30 | Propane G31 | |
| Ø injecteur brûleur | (mm) | 1,20 | 1,20 | 0,73 | 0,73 |
| Ø diaphragme | (mm) | 5,8 | 5,8 | 5,8 | 5,8 |
| Pression d'alimentation | (mbar) | 20 | 25 | 29 | 37 |
| Pression au brûleur maxi. | (mbar) | 13 | 16,4 | 25,8 | 32,7 |
| Pression au brûleur mini. | (mbar) | 2,95 | 3,7 | 5,5 | 7 |
| Débit à puissance maxi. | (m3/h ou kg/h)* | 2,80 | 2,98 | 2,09 | 2,05 |
| Débit à puissance mini. | (m3/h ou kg/h)* | 1,3 | 1,38 | 0,97 | 0,95 |
^*m^3/ h en G20 et G25; kg/h en G30 et G31
Circuit hydraulique
Thematek C

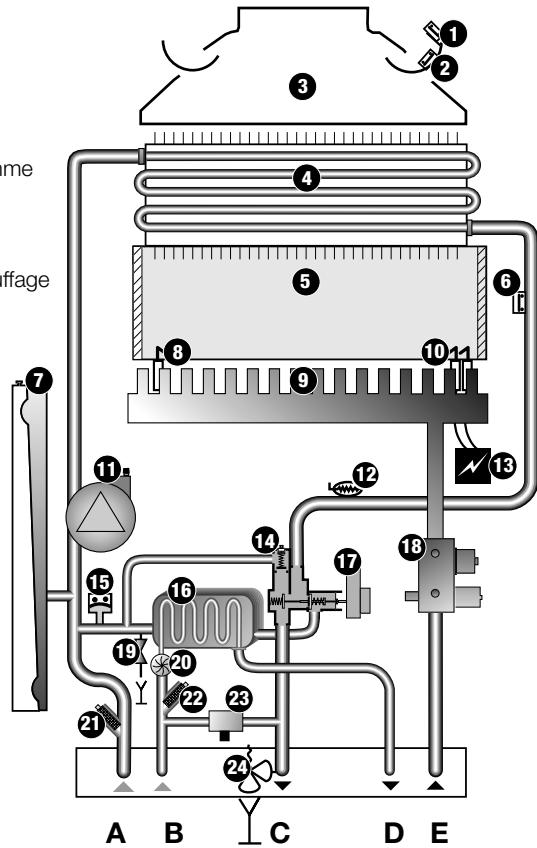

1 - Sécurité basse température sur les refoulements de cheminée.
2 - Sécurité haute température sur les refoulements de cheminée
3 - Coupe tirage
4 - Échangeur chauffage
5 - Chambre de combustion
6 - Sécurité de surchauffe
7 - Vase d'expansion
8 - Électrode de contrôle de flamme
9 - Brûleur
10 - Électrodes d'allumage
11 - Circulateur
12 - Limiteur de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d'eau de chauffage
16 - Échangeur sanitaire
17 - Vanne trois voies
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Dépréciateur de débit
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide
23 - Groupe de remplissage
24 - Soupape de sécurité à 3 bars
A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
E - Arrivée gaz

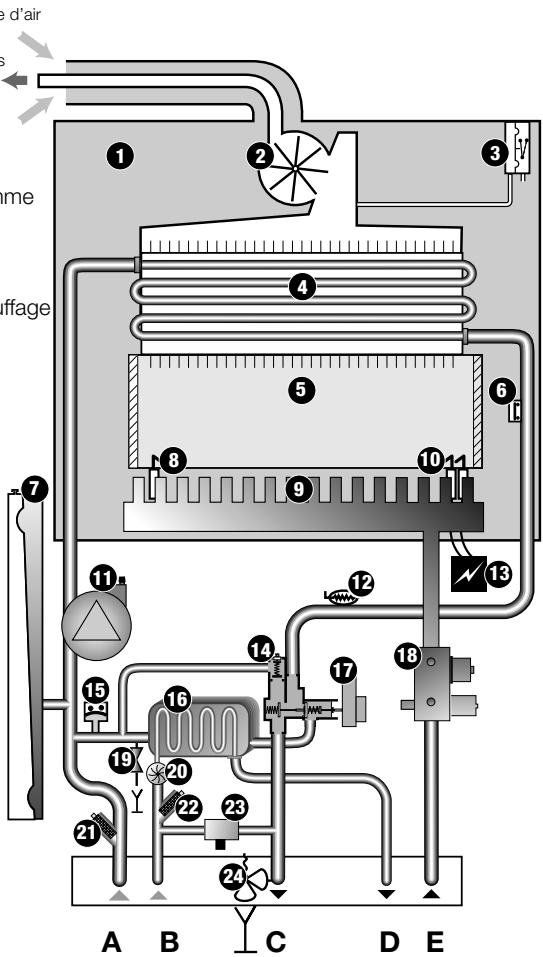

1-Chambre etanche
2 - Extracteur
3 - Pressostat
4 - Échangeur chauffage
5 - Chambre de combustion
6 - Sécurité de surchauffe
7 - Vase d'expansion
8 - Électrode de contrôle de flamme
9 - Brûleur
10 - Électrodes d'allumage
11 - Circulateur
12 - Limiteur de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d'eau de chauffage
16 - Échangeur sanitaire
17 - Vanne trois voies
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détector de débit
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide
23 - Groupe de remplissage
24 - Soupape de sécurité à 3 bars
A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
E - Arrivée gaz
Conception du circuit chauffage
Les chaudières Thematek peuvent être intégrées à tous les types d'installation: bi-tube, mono-tube série ou dérivé, plancher chauffant...
Les surfaces de chauffe
peuvent etreconstuues de radiateurs,de convecteurs ou d'acrothermes.
Attention: Lors d'une installation utilisant des tuyaux en matière synthétique et/ou si la durée de l'eau dépasse 15^ , il est indispensable d'utiliser un produit de traitement de l'eau.
Les sections des
canalisations seront
déterminées

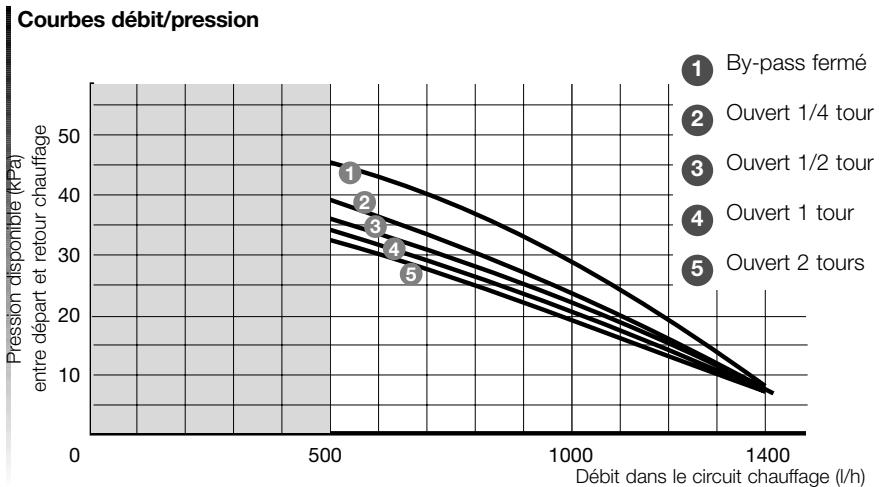

en utilisant la courbe début/ pression page 13.
Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tener compte de la puissance maximale que peut fournir
la chaudière. Il est toutefois recommandé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20^ . Le débit minimal est de 500 l/h.
Le tracé des tuyauteries
sera concu afin de prendre toutes dispositions nécessaires pour éviter les poches d'air et facilitier le dégazage permanent de l'installation.
Des purgeurs devront etre prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.
Le volume d'eau total
admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livré gonflé à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume
maxi de 180 litres pour une température moyenne du circuit radiateurs de 75^ et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pres-sion de gonflage en cas de charge statique plus elevée.
Prévoir un robinet de
vidange au point le plus bas de l'installation.

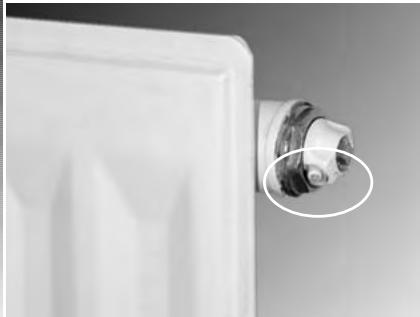

Dans le cas d'utilisation de robinets thermostatiques,
ne pas en équiper la totalité des radiateurs en veillant àposer ces robinets dans les locaux à fort apports et jamais dans le local où est installé le thermostat d'ambiance.
S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'installer la nouvelle chaudiere.
Conception du circuit sanitaire
Le circuit de distribution
sera réalisé de préférence en tubes cuivre.
Eviter au maximum
lespertedescharge:
limiter le nombre de coudes,
utiliser des robinetteries à force section de passage afin de permettre un débit suffisant.
La chaudière peut fonctionner avec une pression
d'alimentation minimale
de 0,6 bar mais
avec un faible débit. Un excellentur comfort d'utilisation
sera obtenu à partir de 1 bar de pression d'alimentation.
Emplacement de la chaudière

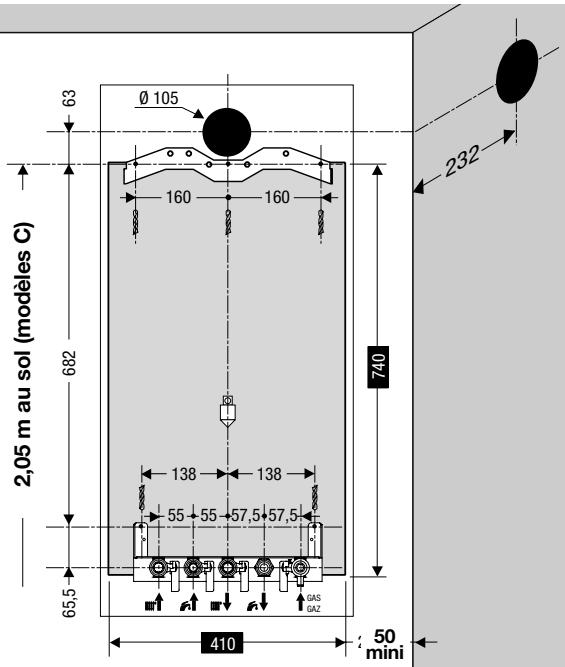

Déterminer la position de la chaudière en ayant sole:
- De réserver une distance latérale minimale d'environ 50 mm de chaque côte de l'appareil afin de préserver l'accessibilité,
- De respecter la hauteur minimale de 1,80 m pour le bas du coupe-tirage dans le cas où celui-ci sert de ventilation haute (Modèles C).
Cette condition est satisfaitesi la barrette de fixation estpositionnée à 2,05 m du sol,
D'eviter la fixation sur une cloison legere,
- D'éviter de placer la chaudière au-dessus d'un apparéil dont l'utilisation serait préjudiciable (cuisinière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C).
- Éviter la mise en place dans le même local que la chaudière (modèles C) tout apparéil pouvant modifier l'arrivée d'air, hotte aspirante, sèche linge.
Rappel: En,aucun cas
les ventilations hautees et basses du local ne peuvent etre obstruées.
L'applique de raccordement sert de gabarit de montage.
Elle permet de réaliser tous les raccordements sans que la chaudière soit en place.
Ellese compose d'une plaque de raccordement, d'une barrette de fixation etd'un gabarit de pose.
La mise en place de l'ensemble doit être effectuee conformement
au descriptif dessiné sur le gabarit.
Utilisez le kit de remplissage fourni par Bulex.
Il you permettra de réaliser facilement les tests d'étanchéité de votre installation.
Si la chaudiere
n'est pas mise en place
immédiatement, protégier les
differents raccords afin que
plâtre et peinture
ne puissant compromètre
l'étanchéité du
raccordement ultérieur.
Évacuation des gaz brûlés Thematek C
- Le conduit d'évacuation doit être réalisé de façon à ce qu'en aucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisseler dans la chaudière.
- Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut, sauf si cette partie mesure moins de 1 mètre.
- La hauteur L doit être de 1,5 m au minimum.
Sorties ventouse Thematek F
Important : Seuls les accessoires de la marque
Bulex doit être utilisés.
Différentes configurations de sortie ventouse sont réalisables sur votre chaudière Bulex.
En voici quelques exemples. N'hésitez pas à consulter
votre revendeur pour
obtenir des informations
supplémentaires
sur les autres possibilites
et les accessoires associés.
A = distance jusqu'à un mur létéal ou auvent
B = longueur du mur latral ou auvent A≥ B quand A est inférieur a 1 metre.
H = hauteur a partir du sol: -2,2 m /chemin praticaile
- 0,5 m/terrain fermé

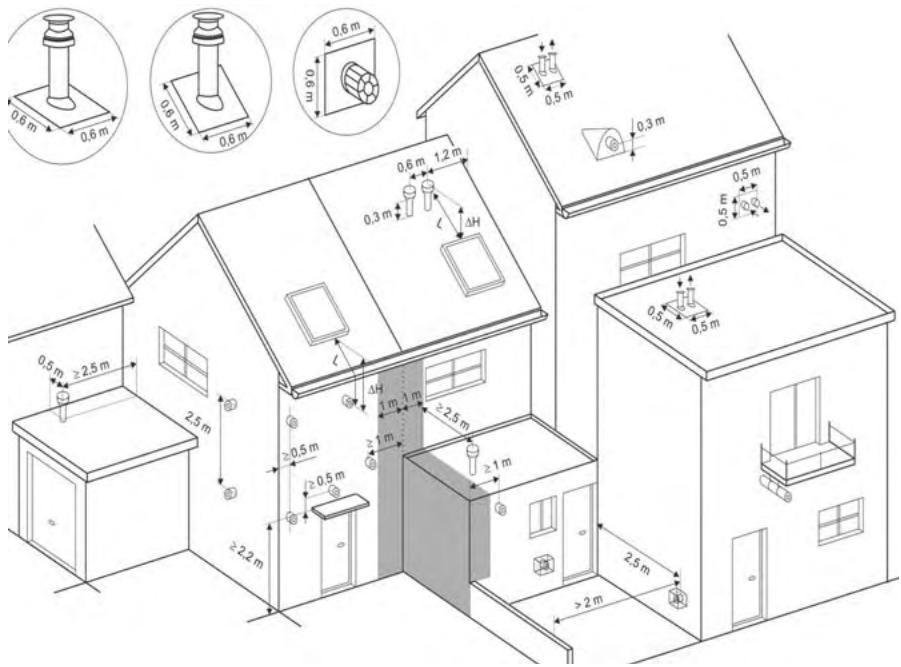

Sortie par rapport aux ouvertures d'aération :
- au dessus d'une ouverture d'aération
$$ 0 < \Delta H < 0, 5 \mathrm {m} \quad L \geq 2 \mathrm {m} $$
$$ 0, 5 < \Delta H < 1 \mathrm {m} \quad L \geqslant 1 \mathrm {m} $$
- en dessous d'une ouverture d'aération
$$ \mathrm {L} + \Delta \mathrm {H} > 4 \mathrm {m} $$

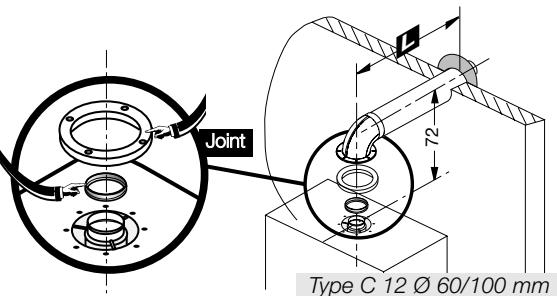

Système ventouse concentrique horizontalé (installation de type C12) 60/100 mm (réf. 08615100) ou 80/125 mm (réf. 7041325)
Perte de charge maximale: 60 Pa.
Cette valeur maximale estatteinte avec un coude etune longueur de ventouse
(L) de :
-3,5m(060/100mm)
- 11 m (0 80/125 mm)
Le diaphragme fourni dans le sachet de joint doit'être mis en place sur la sortie fumée des lors que la longueur (L) est inférieure à 0,5 m (Ø 60/100 mm) ou 2 m (Ø 80/125 mm)
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 a 45^ la longueur (L) doit etre réduite d'un mètre.
Recommmandation normative: Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.
Sorties ventouse
Thematek F

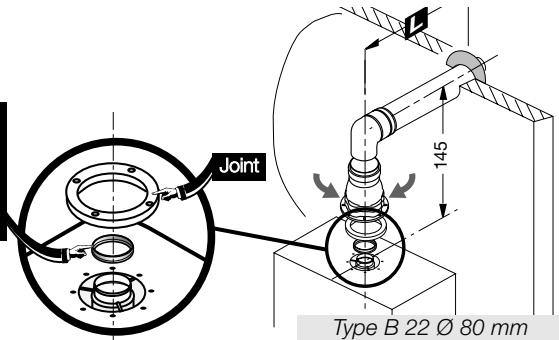

Système ventouse horizontal 80 mm (installation de type B 22)
Ref. 08511500
Perte de charge maximale: 60 Pa.
Cette valeur maximale est
atteinte avec le coude,
I'adaptateur et une
longueur de conduits (L)
de 15 m.
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.
NB:L'air de combustion est pris dans le local où est installed l'appareil. En aucun cas, les ventilations hautees et basses ne peuvent etre obstruées.
Le diaphragme fourni dans le sachet de joint doit etre mis en place sur la sortie fumée dEs lors que la longueur (L) est inférieure a 0,6 m.

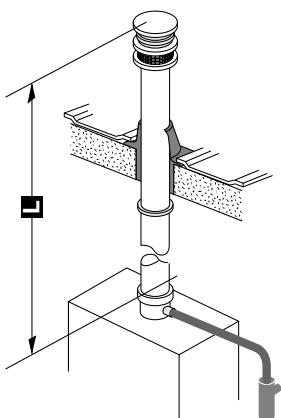

Système ventouse verticale (installation de type C32)
60 / 100 ~mm (réf. 7041366) ou 80 / 125 ~mm (réf. 08510300)
Perte de charge maximale : 60 Pa.
Cette valeur maximale est atteinte avec l'adaptateur et une longueur de ventouse
(L) de :
-
4,5 m (060/100 mm)
-
12 m (0 80/125 mm)
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 a 45^ ), la longueur (L) doit etre réduite d'un métre.
Les orifices des terminaux en conduits séparés doivent déboucher dans un même carré de 50 cm de côte.
Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée lors que la longueur (L) est inférieure à 1,5 m (Ø 60/100 mm) ou 3 m (Ø 80/125 mm).
Type C 32 Ø 80/125 mm

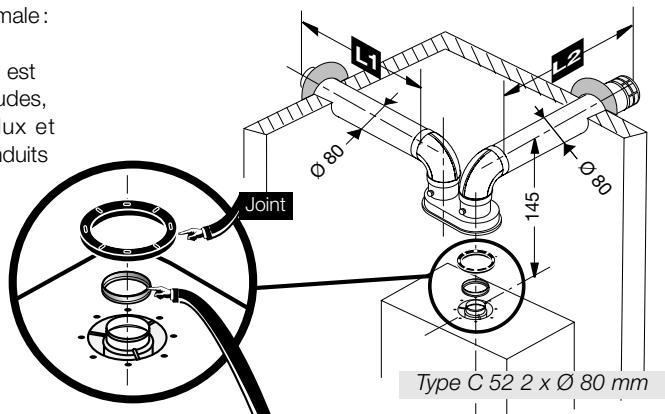

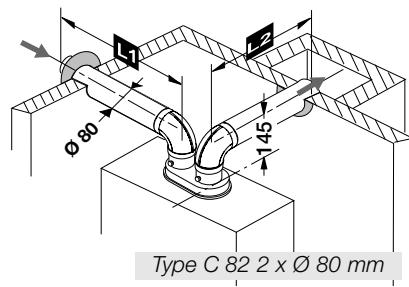

Système ventouse double flux 2 x Ø 80 mm (installation de type C52 ou C 82)
Réf. 08511500
Perte de charge maximale: 60 Pa.
Cette valeur maximale est atteinte avec deux coudes, le séparateur double flux et une longueur de conduits (L1+L2) de 34 m.
Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.
Le diaphragme fourni dans le sachet de joint doit être mis en place sur la sortie fumée lors que la longueur (L1+L2) est inférieure à 4 m.

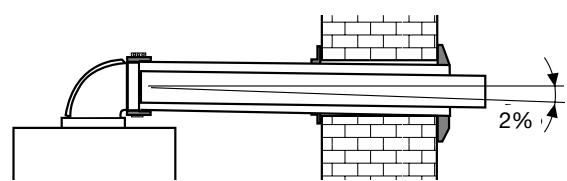

Les tuyaux de ventouse doivent avoir une pente d'environ 2% vers l'extérieur afin d'évacuer de possibles condensations.
Pose des canalisations

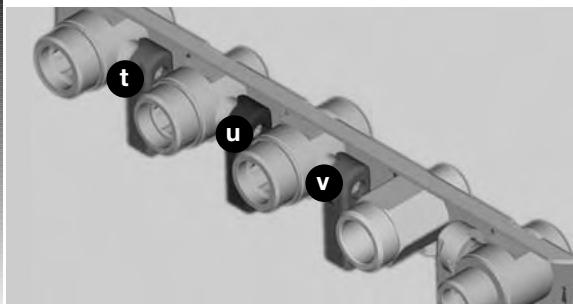

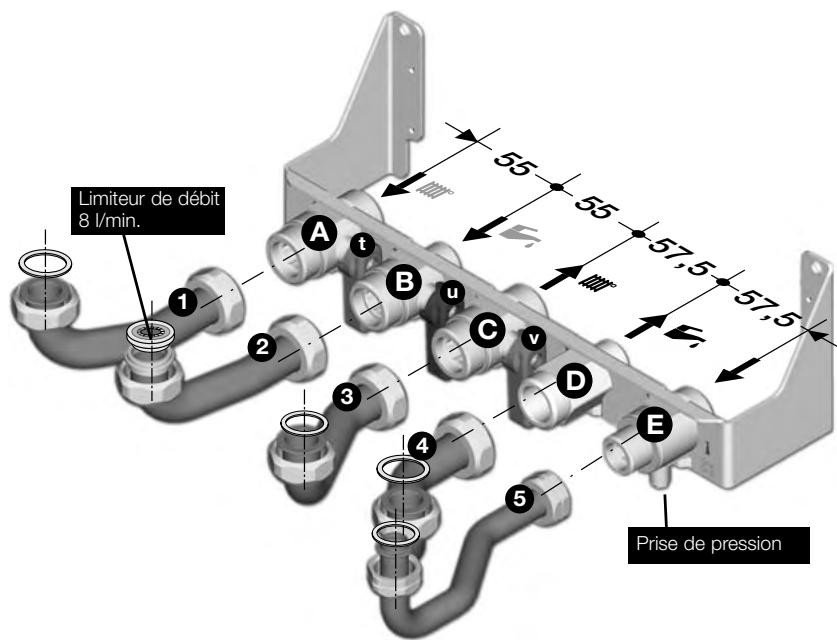

La plaque de raccordement est équipée de :

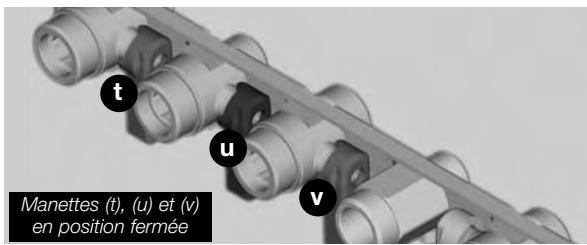

A - retour chauffage avec manette d'isolement (t).
B - arrivée eau froide avec manette d'isolement (u).
C - départ chauffage avec manette d'isolement (v).
D - département eau chaude sanitaire.
E - arrivée gaz avec prise de pression.
Les tubulures 1, 2, 3, 4 et 5 fournies avec la chaudière permettent le raccordement de la chaudière à la plaque de raccordement.
Les numéros correspondant à chaque tubulure sont inscrits sur la plaque de raccordement.

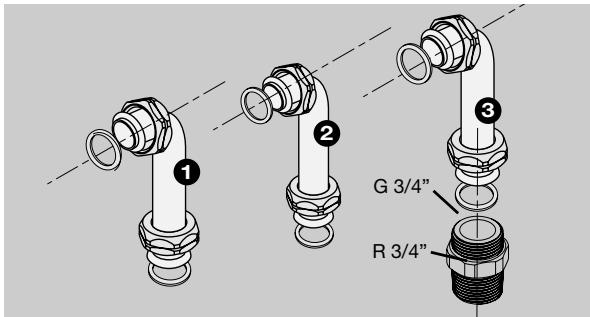

Les tubulures livrées avecla plaque de raccordementpermettent de seraccarder à l'installation :
1: Tubulures chauffage
Douille coudee avec écrous libres en 3 / 4^
2: Tubulures sanitaire
Douille coudee avec écrous libres en 1/2".
3 - Tubulure "gaz"
Douille couédée avec écrous libres, mamelon R 3/4" - G 3/4" et robinet gaz/agréé ARGB R 3/4" - G 3/4".
Diamètre interieur minimal des canalisations :
- gaz naturel (TN) 20 mm
- gaz propane (LL) 13 mm
-circuitchauffage 20mm
-circuit sanitaire 13mm
Important
- N'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les tubulures montées en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

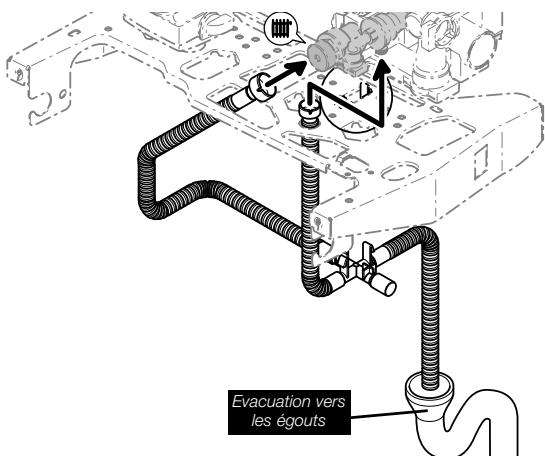

- Raccorder la soupape de sécurité chauffage et le disconnecteur à un circuit d'évacuation vers leségouts en utilisant les tubes flexibles fournis.
Mise en place de la chaudière
Rappel: la mise en place de la chaudière doit être réalisée exclusivement par un professionnel qualifié.
Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations
à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être presents.
Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière,
ce qui en perturberait le fonctionnement.
NB: un produit solvant risque d'endommager le circuit.
Pose
- Engager les pattes supérieures de la chaudière sur la barrette de retenue.
- Laisser descendre la chaudière et la faire correspondre avec les raccords de la plaque support.
- Mettre en place les joints puis visser les différences raccords
entre la chaudière et la plaque de raccordement.

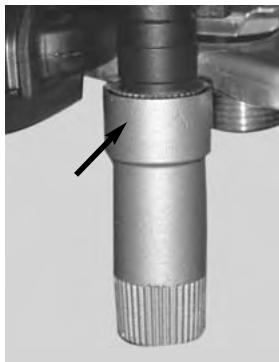

- Ne pas oublier d'emboiter la rallonge bleue sur le robinet de replissage comme illustré ci-dessous.
Raccordement électrique
Alimentation 230 V

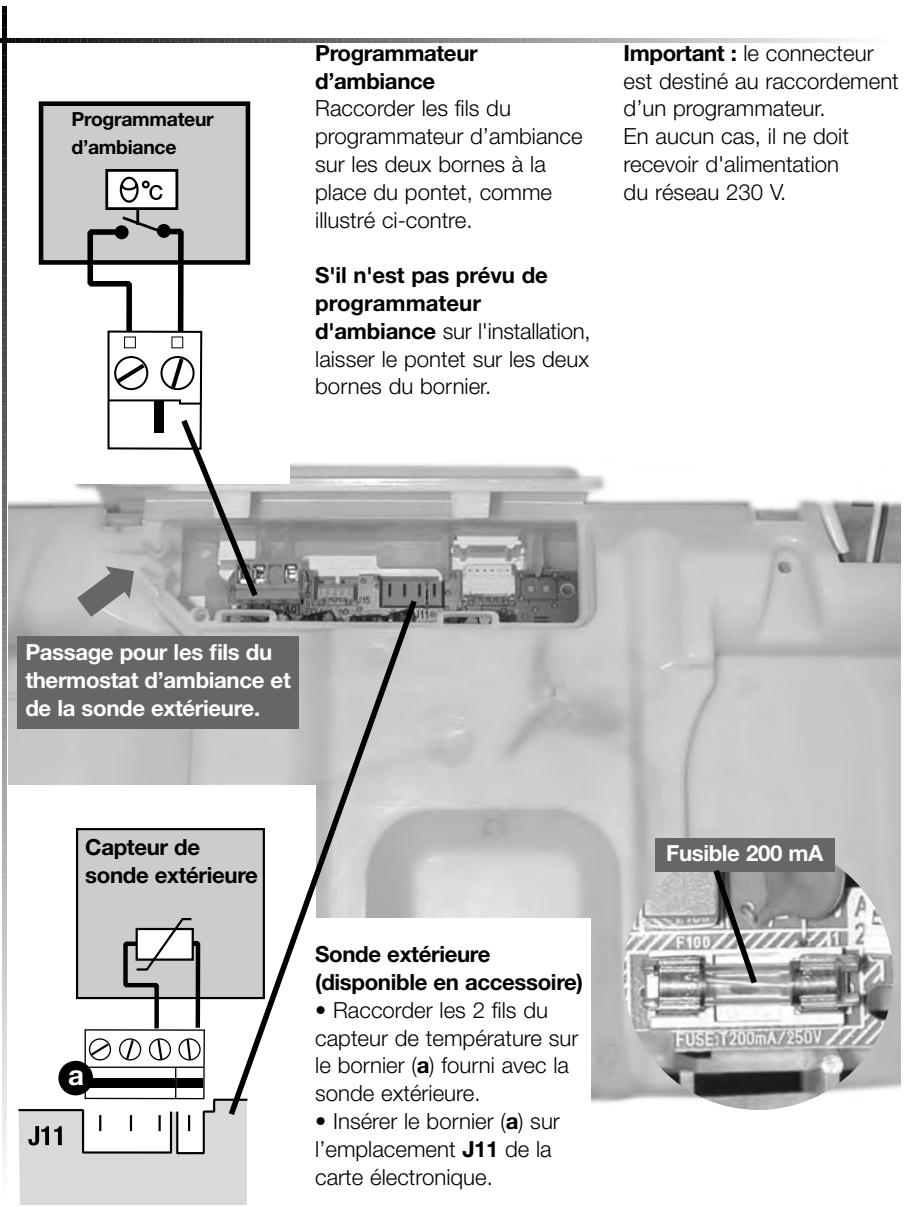

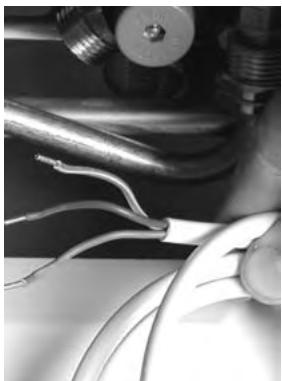

Raccorder le cable d'alimentation de la chaudière au réseau 230 V monophasé + terre.
Selon les normes en vigueur, ce raccordement doit être réalisé par l'intémédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.
Attention: le cordon d'alimentation intégre à la chaudière est spécifique. Si vous souhaitez le replacer, le commander uniquement à un Service Àpres Vente agrée Bulex.
INSTALLATEURS
Mise en service de la chaudière
Alimentation gaz
Ouvrir le robinet du compteur.
Vérifier l'étanchéité du raccordement gaz.
- S'assurer que le compteur laïssse bien passer le débit nécessaire, lorsque tous les appareils à gaz de l'installation sont en service.
Alimentation électrique
S'assurer que la chaudiere est bien alimentee sous 230 V.
Remplissage des circuits :
Positionner le selecteur sur I.
Ouvr les manettes d'isolement (t), (u) et
(v): elles doivent être dans le sens d'écoulement.
Ouvrir le bouchon de purgeur situé sur la pompe et les purgeurs matiques de l'installation.
Ouvrir le robinet de replissage situé sous la chaudière jusqu'à生存 sur l'indicateur de pression.
5 Purger chaque radiateur jusqu'à écoulment normal de l'eau puis referrer les purgeurs.
6 Laisser le bouchon du purgeur de la pompe ouvert
7 Ouvrir les différents robinets d'eau chaude pour purger l'installation.
8 S'assurer que l'indicateur de pression affiche une valeur entre 1et 2 bars sinon reprendre le replissage.
Réglages
Réglage du début du circuitchauffage.

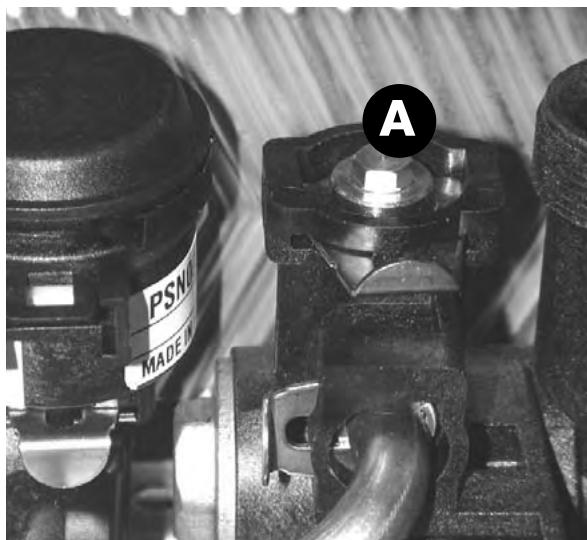

Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. La chaudière est livrée avec la vis A du by-pass intégré ouvert de 1/2 tour; En fonction des besoin, effectuer la rotation de cette vis (ex.: visser pour fermer) pour adapter la hauteur manometrique disponible à la perte de charge de l'installation selon la courbe débit/pression (p.13).
Fonctionnement de pompe

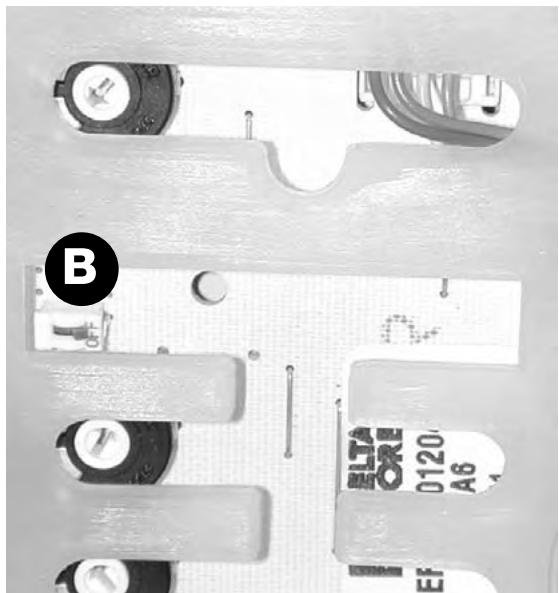

Le curseur B place sur la carte permet deCHOISIR le fonctionnement de pompe:
- sur OFF
(configuration usine), la pompe fonctionne avec le thermostat d'ambiance
- sur ON
la pompe fonctionne avec le brûleur.
Vidange
Si, en votre absence,
il y a risque de gel, il est nécessaire de vidanger
l'installation.
Toutefois, pour éviter cette opération,
il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.
Vidange du circuit chauffage
- Ouvrir le robinet de vidange prévu au point bas de l'installation.
- Faire une prise d'air en ouvrant par exemple, un purgeur de l'installation ou le robinet de vidange (r) de la chaudière.
Vidange du circuit sanitaire
- Fermer le robinet du compteur d'eau.
- Ouvrir un ou plusieurs robinets.
Vidange de la chaudière seule
- Fermer les manettes d'isolement (t), (u) et (v) (les manettes doivent être perpendiculars au sens d'écoulement).

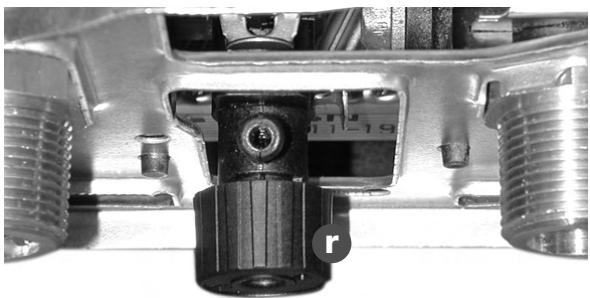

Ouvrir le robinet de vidange (r) de la chaudière.
- Ouvrir un ou plusieurs robinets deuisage d'eau chaude.
Sécurités de fonctionnement
Protection contre le gel
Pour une absence de quelques jours, positionner les deux selecteurs en position «mini»
afin de préserver l'installation du gel. En cas d'absence prolongée, se reporter au chapitre "Vidange" p.29.
Sécurité
de refoulement cheminée sur les Thematek C
S'il se produit une obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarmement automatique place en haut du coupe tirage de la chaudière provoque l'arrêt de l'appareil. Dans ce cas, levoyant rouge du tableau de commande clignote.
La chaudiere se remet automatiquement en fonctionnement au bout de 15 minutes. Si ce n'est pas le cas, prévenir votre installerateur ou Bulex service.
Important : il est interdit de mesure hors service
la sécurité de refoulement
cheminée. Toute intervention
sur le système de sécurité
devra se faire
par un technicien qualifié
et à l'aide des pieces
de rechange que
Bulex
tient à votre disposition.
Sécurité sur le débit d'air sur les Thematek F
Si un defaulted est detecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrupt le fonctionnement de la chaudière et le voyant rouge du tableau de commande clignote. Dans ce cas, prévenir votre installer ou Bulex service.
En cas de coupure de gaz
La chaudiere se met en sécurité et levoyant rouge du tableau de commande clignote. Dans ce cas, prévenir votre installerateur ou Bulex service.
En cas de coupure de courant
La chaudiere cesse de fonctionner.
Des que I'alimentation electrique est rétable, la chaudiere se remet automatiquement en service.
Sécurité de surchauffe
Si un incident entraine l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel) appeler votre service après vente agrée le plus proche.
Présence d'air
Dans les canalisations:
Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop féquents, avertir le service après-ventecar il peut s'agir:
-
de fuites légères
sur l'installation
et dont il faudrait rechercher
l'origine; -
d'une corrosion du circuit de chauffage auquel il faudrait remedier par un traitement approprié de l'eau du circuit.
Important: Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas replie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas replie, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaitre.
Déclaration de conformité A.R. 08/01/2004 - BE
Fabricant :
S.D.E.C.C.1
17, rue de la petite Baratte / BP 41535
44315 Nantes Cedex 03
FRANCE
Tél.: 0033.240681010
Fax.:0033.240681053
Mise en circulation par :
Bulex
1425, Chaussée de Mons
1070 Bruxelles
Tél.: 02/555.13.13
Fax.:02/555.13.14
Nous certifi ons par la presente que l'appareil specifie ci-apres est conforme au modele type decrit dans le certificat de conformite CE, qu'il est fabriqué et mis en circulation conformément aux exigences definies dans I'A.R. du 8 janvier 2004.
Type de produit :
Chaudiere murale
Modèle :
THEMATEK C 24 E-A
THEMATEK F 24 E-B
Norme appliquée :
EN 297, EN 483 et A.R. du 8 janvier 2004
Organisme de contrôle :
Certigaz
Date:08/10/04
Le directeur Qualité
Bulex®
Bulex, Chaussée de Mons, 1425 - 1070 Bruxelles
Bulex, Bergensesteuenweg, 1425 - 1070 Brussels
Tel.: 02 555 13 13 - Fax: 02 555 13 14 - www.bulex.be
