Intitulé	Description
Type de produit	Mini pelle sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance nominale de 36,4 kW (49,0 ch)
Alimentation électrique	Moteur diesel
Dimensions approximatives	Longueur : 4 250 mm, Largeur : 1 550 mm, Hauteur : 2 550 mm
Poids	Environ 2 500 kg
Capacité de la pelle	Capacité de godet : 0,1 à 0,2 m³
Profondeur de fouille	Profondeur maximale de fouille : 3 200 mm
Hauteur de déversement	Hauteur de déversement maximale : 3 500 mm
Rayon d'action	Rayon d'action maximal : 4 500 mm
Fonctions principales	Excavation, nivellement, démolition légère
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez les revendeurs agréés
Sécurité	Équipements de sécurité conformes aux normes, protection contre les retournements
Informations générales	Idéale pour les chantiers de construction et de jardinage, maniabilité élevée

FOIRE AUX QUESTIONS - 235LCR-9 HYUNDAI

Quels types de lubrifiants dois-je utiliser pour la HYUNDAI 235LCR-9 ?

Il est recommandé d'utiliser des lubrifiants conformes aux spécifications du fabricant. Vérifiez le manuel d'utilisation pour les types spécifiques d'huile moteur et d'huile hydraulique.

Comment vérifier le niveau d'huile hydraulique ?

Pour vérifier le niveau d'huile hydraulique, localisez la jauge sur le réservoir hydraulique. Retirez la jauge, nettoyez-la, réinsérez-la et retirez-la à nouveau pour lire le niveau d'huile.

Que faire si la machine ne démarre pas ?

Vérifiez la batterie, assurez-vous qu'elle est chargée et que les connexions sont propres et serrées. Si cela ne résout pas le problème, consultez le manuel pour d'autres diagnostics.

Comment nettoyer le filtre à air ?

Retirez le couvercle du filtre à air et retirez le filtre. Nettoyez-le avec de l'air comprimé ou remplacez-le si nécessaire. Assurez-vous que le filtre est sec avant de le réinstaller.

Quels sont les signes d'un problème hydraulique ?

Les signes incluent des fuites d'huile, un fonctionnement saccadé, une perte de puissance dans les mouvements ou des bruits inhabituels. Si vous constatez l'un de ces signes, faites vérifier la machine par un professionnel.

Comment effectuer un entretien régulier sur la HYUNDAI 235LCR-9 ?

Un entretien régulier inclut la vérification et le remplacement de l'huile moteur et hydraulique, le nettoyage ou le remplacement du filtre à air, et l'inspection des composants pour des signes d'usure.

Que faire si le moteur surchauffe ?

Vérifiez le niveau de liquide de refroidissement et assurez-vous qu'il n'y a pas de fuites. Nettoyez le radiateur et assurez-vous que le ventilateur fonctionne correctement. Si le problème persiste, consultez un professionnel.

Comment savoir si les chenilles sont usées ?

Vérifiez l'usure des chenilles en regardant la profondeur des dents et en recherchant des fissures ou des déchirures. Si les dents sont usées au-delà de la limite spécifiée dans le manuel, il est temps de les remplacer.

Y a-t-il des mises à jour logicielles disponibles pour la machine ?

Oui, des mises à jour logicielles peuvent être disponibles. Contactez votre concessionnaire Hyundai local pour vérifier la disponibilité et les procédures de mise à jour.

MODE D'EMPLOI 235LCR-9 HYUNDAI

Equipe du moteur Tier 3

*Photo non contractuelle

Quand le travail devient unCLSIR

L'opérateur qui prend plaisir à travailler fournir un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieure. Quand on utilise le matériel de terrasement Hyundai Série 9, le temps ne compte plus et le plaisir fait son œuvre.

Chàssis robuste

Chaine de chenille avec joints en urthane / Guides de chenilles / Marchepieds comfortables et boulonnés / Larges découvertes sur les galets supérieurs / Ajusteurs de chenilles à graissage.

Technologie du moteur

Moteur Cummins Tier III QSB6.7 puissant, fiable et économe en carburant.

Combustion propre, efficace et contrôle électroniquement.

Faible niveau sonore / Système automatique de prévention de la surchauffe du moteur / Fonction anti-redémarrage

Améliorations du système hydraulique

Nouveau système hydraulique breveté pour une maniabilité optimale / Vanne de commande principale améliorée pour une efficacité accrue et des manoeuvres plus fluides / Sélection automatique de la priorité flèche/rotation pour une vitesse maximale / Augmentation automatique de la puissance / Régénération améliorée du début du balancier et de la flèche, pour plus de vitesse et d'efficacité.

Pompes puissantes et fiables à piston axial, conçues par Kawasaki.

Bloc solénoïde compact pour le contrôle de divers systèmes : déplacement à 2 vitesses, augmentation de la puissance, priorité flèche, régénération du début du balancier et verrouillage de sécurité.

Nouvelle Cabine (de pointe pour les opérateurs)

Visibilité améliorée

Cabine plus spacieuse offrant une visibilité améliorée / Toit ouvrant transparent pour la visibilité et la ventilation. Plus grande fenêtre à droite pour améliorer la visibilité)côt chenille.

Toutes les vitres sont fabriquées en verre de sécurité.

Pare-soileil à enrouleur pour le comport de l'opérateur / Montants de pare-brise amincis pour une meilleure vision de l'opérateur.

Structure de cabine rigide

Nouvelle structure tubulaire en acier pour une plus grande sécurité de l'opérateur, une(Meilleure protection et une durabilité améliorée.

Nouveau système de pare-brise doté d'une assistance à ressort.

Siège et console améliorés

Leviers de commande ergonomiques équipés de boutons auxiliaires commandant l'utilisation des accessoires. Suspension mécanique de série avec dispositif de siège chauffant ou suspension pneumatique en option.

Nouvelles consoles de leviers de commande - réglables en hauteur

Accoudoirs régables - pour un comport optimal

Module d'écran 7" couleurs de pointe

Nouvel écran d'affichage LCD couleurs avec jauges numériques pour la température de l'huile hydraulique, la température du liquide de refroidissement et le niveau de carburant.

Un commutateur ergonomique facile le réglage de votre machine et le contrôle des diagnostics.

Une nouvelleamera de recul est intégrée au module d'écran.

3 modes de puissance : Puissance / Standard / Économie, 3 modes de travail : Excavatrice / Marteau / Broyeur, Mode utilisateur permettant de ménoriser les préférences des opérateurs.

Caracteristiques d'auto-diagnostic avances avec accès à distance via le système Hi-Mate.

Débit mono-pompe ou bi-pompe additionnel pour l'ajout d'accessoires en option, Sélectionnable depuis le module d'écran / Système antivol avec encodage par mot de passer.

La vitesse de la flèche et la régénération du balancier peuvent être adaptées au départ du module d'écran.

Augmentation automatique de la puissance en mode Puissance - activable via le module d'écran.

Climatisation et chauffage avec commande automatique de la température ambiente.

Le système Hi-Mate (système de gestion à distance) permet aux propriétaires de la machine de bénéficier du suivant des performances, de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

Preférences

L'opérateur qui configure sa machine en fonction de ses besoines prend plaisir à effectuer son travail. La pelle Série 9 respecte les souhaits de l'opérateur pour ce qui a trait au comfort, à la facilité d'emploi et à la maniabilité. Fort de son écran d'affichage d'environ 18 centimètres et de son commutateur ergonomique, le module du tableau de bord est le centre nerveux permettant la gestion de ces préférences.

*Photo non contractuelle

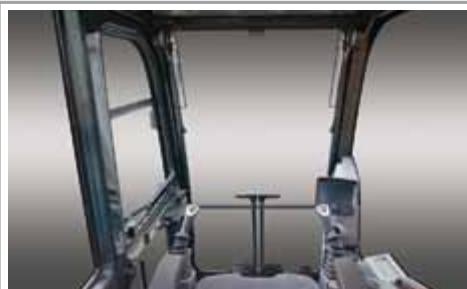

Cabine spacieuse et offrant une excellente visibilité

La spacieuse cabine, de conception ergonomique, garantit un faisible niveau sonore e une meilleure visibilité. Une attention particulière a ete pretee à la creation d'un hab clair, ouvert et praticque offrant une excellente visibilité dans toutes les directions. Cet environnement parfaitement equilrbr pour l'operteur met ce dernier en position ideale pour travailler en toute sécurité.

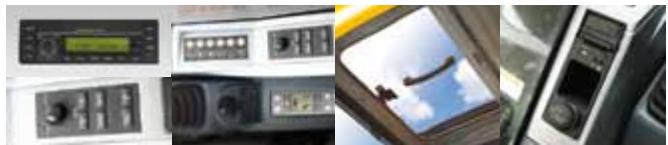

Confort de l'opérateur

La cabine des pelles de la série 9 vous permet de régler le siège, la console et les accoudoirs en fonction de votre niveau de comfort préférentiel. La position et la hauteur

du siège et de la console peuvent être modifiées en parallèle ou indépendamment l'une de l'autre. Un système de climatisation entièrement automatisé et de grande capacité permet de maintainir une température constante.

Sans stress

Le travail est en soi une source de stress suffisante pour que l'environnement où vous l'exécutez n'y ajoute pas son grain de sel. Les pelles Hyundai de la série 9 proposent un habitacle amélioré, un surcroît d'espace et un siège comfortable pour minimier le stress de l'opérateur. Un puissant système de climatisation garantit à ce dernier le maintien de la température ambiente de son choix. Un système audio de pointe, une radio AM/FM stéreo et une fonction de lecture MP3, assorties d'une télécommande, a été installé pour vous permettre d'éçouter vos musiques favorites. L'opérateur peut même téléphoner tout en travaillant grâce à la fonction mains-libres du téléphone.

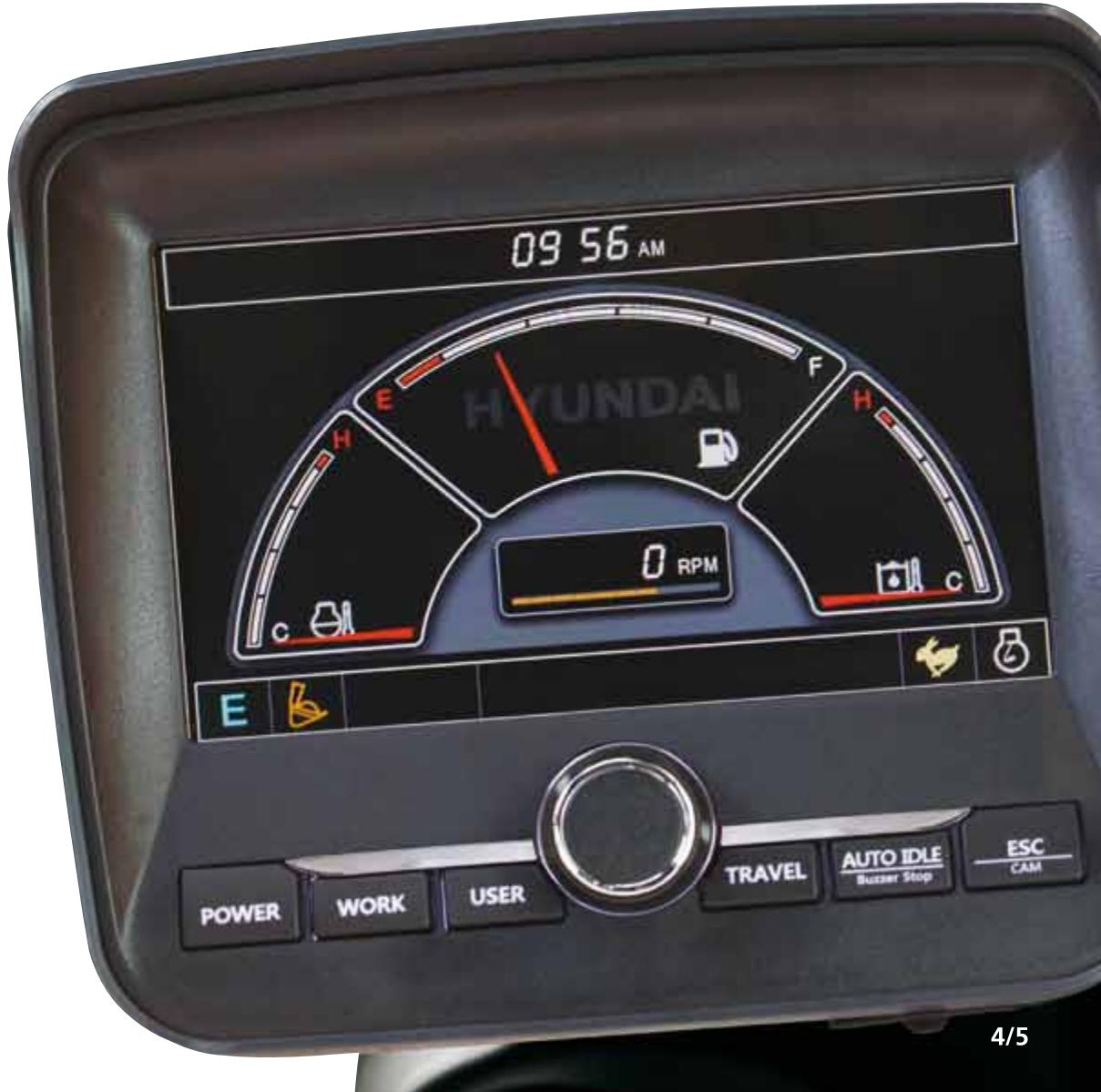

Module d'affichage facile à utiliser

Le module d'affichage avancé, son écran LCD couleur de d'environ 18 centimètres et son commutateur ergonomique permettent à l'opérateur de sélectionner ses paramètres préférentiels pour la machine. Cette console intègre le/selecteur de mode de puissance et de travail, les auto-diagnostics, laamera de recul en option, les listes de contrôle pour l'entretien, le dispositif de sécurisation du démarrage de la machine et les fonctions video pour accroître la multifonctionnalité de la machine et renforcer la productivité de l'opérateur.

Precision

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plusSouple, une plus grande visibilité panoramaque et une réduction du stress. Le nouveau système hydraulique Posi-Nega allie une technologie de pointe et une reactivité supérieure.

Une puissance assistée par ordinateur

Le système de pointe CAPO (optimisation de puissance assistee par ordinateur) ajuste la puissance du moteur et de la pompe pour la maintainir à un niveau optimal. Les multiples choix de modes sont conçus pour diverses charges de travail et pour maintenir les meilleur prestations tout en réduisant la consommation de carburant.

Le dispositif de decélation automatique et l'augmentation de puissance font également partie des caractéristiques supplémentaires du système.

L'écran LCD affiche le régime moteur, la température du liquide de refroidissement et de l'huile hydraulique ainsi que les codes d'erreur (courants) grâce à son système d'auto-diagnostic. Les opérateurs peuvent définir leurs propres préférences en accordant la priorité à la flèche ou à la rotation, en sélectionnant le mode de puissance et les accessoires en option via l'activation d'un bouton.

Mode puissance

Trois modes de puissance uniques permettent à l'opérateur de configurer sur mesure la puissance du moteur, la vitesse des équipements et le mode d'économie de carburant. Le mode Puissance maximise la vitesse et la puissance de la machine pour obtenir une Productivité maximale. Le mode Standard configure un régime fixe, réduit, pour une performance optimale et une meilleure économie de carburant. Le mode Économie assure un débit et une puissance de motorisation précis en fonction des conditions de charge, de manière à maximiser l'efficacité de la consommation et la maniability de l'engin.

Mode detravail

Gréace aux différents modes de travail, l'opérateur peut seLECTIONner les opérations d'excavation générales, les accessoires à circuit simple (marteau hydraulique, par exemple) ou à circuit double (broyeur). Les paramétres de début peuvent être préconfigurés directement sur le module d'affichage.

Modeutilisateur

Diverses opérations requiennent des réglages plus précis de la machine; certains opérateurs privilégient par ailleurs un paramétrage différent de la machine. Le mode Utilisateur permet à l'opérateur de configurer la vitesse du moteur, le débit de sortie des pompes, le ralenti et les autres paramètres de la machine en fonction de ses convenances personnelles.

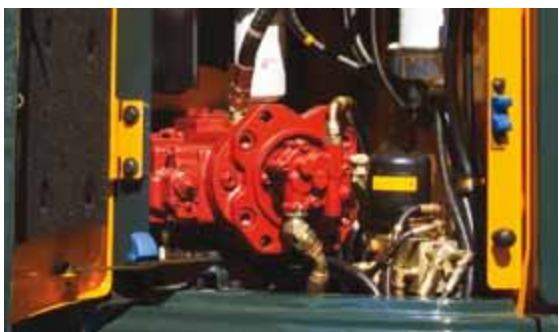

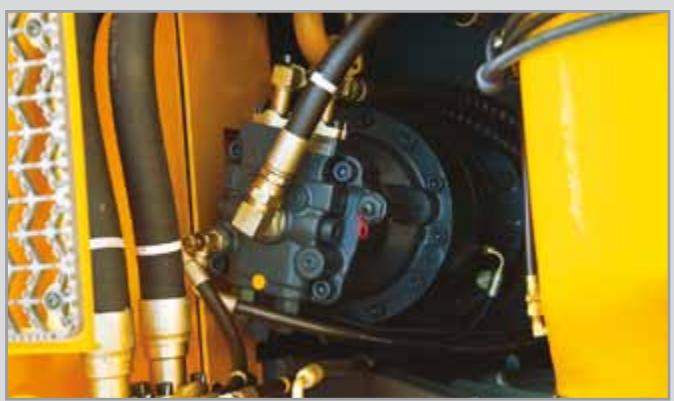

Les améliorations du système hydraulique

Pour optimiser la précision de ses machines, Hyundai a redessiné le système hydraulique de façon à offrir à l'opérateur une maniabilité ultra-sensible et une manoeuvrabilité de tout premier plan. Les électro proportionnels équipant les tiroirs hydrauliques sont conçues pour assurer à chaque fonction un débit plus précis nécessitant moins d'efforts. Les valves hydrauliques améliorées, les pompes à piston à débit variable, les commandes de pilotage ultra-sensibles et les pédipulateurs donnent à n'importe quel opérateur la sensation de travailler en souplesse. Les propriétés améliorées de cet engin comprendnent la régénération du débit du bras et de la flèche, un bloc distributeur

de haute technologie et un dispositif novateur de priorite automatique accordée à la flèche ou à la rotation pour assurer les valeurs performances possibles, qu'elle que soit l'application.

Priorité automatique de selection de la flèche ou de la rotation

Cette fonction intelligente adapte l'équilibre idéal du débit hydraulique en fonction du mode de fonctionnement de la flèche et de la rotation que nécessite votre application. Le système CAPO (de pointe) contrôle les opérations hydrauliques et ajusté l'équilibre pour maximier la performance et la productivité.

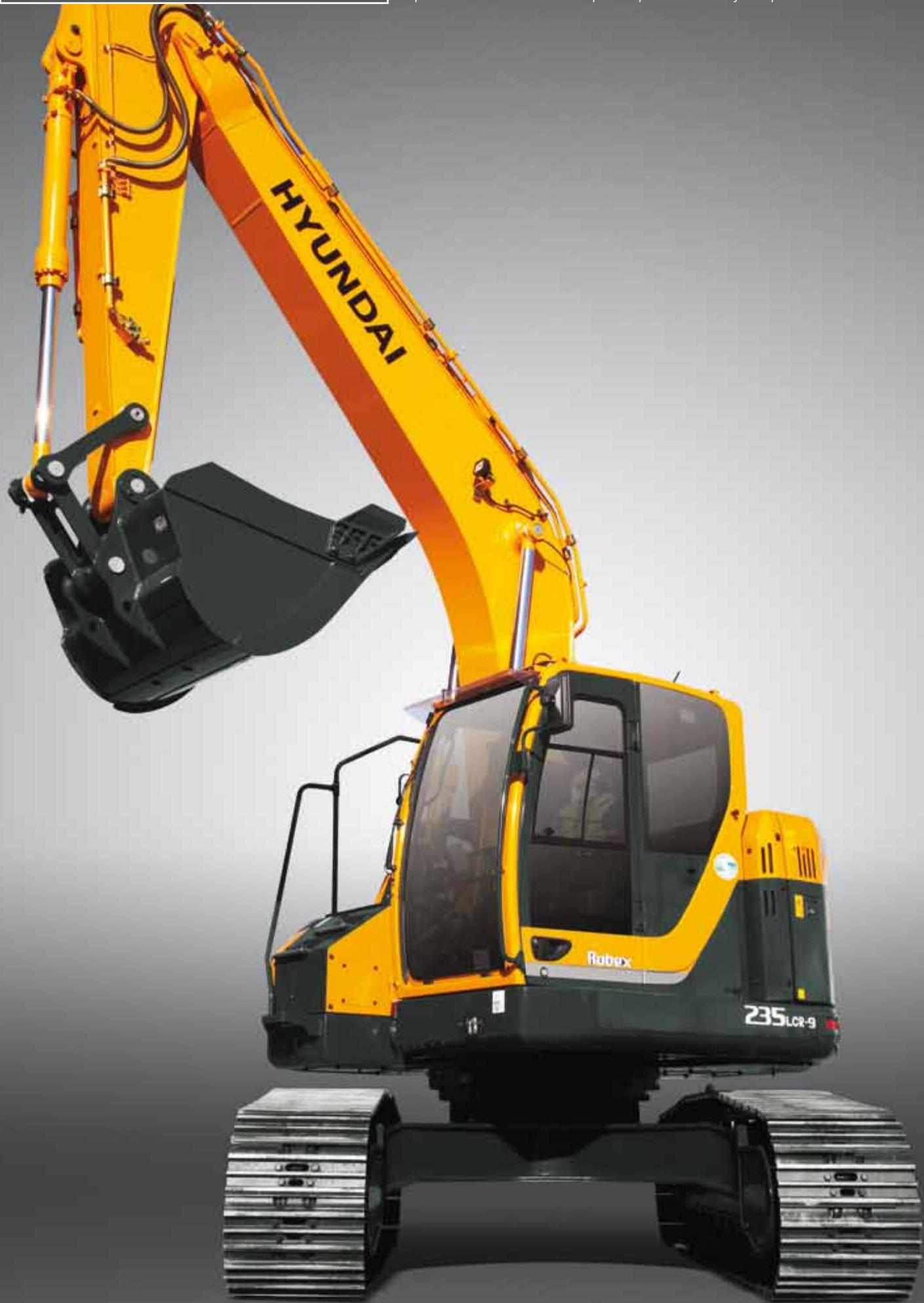

Performance

Un opérateur qui peut se fier à sa machine prend plaisir à travailler. La pelle Série 9 est synonyme de performance de longue durée, tant en termes de robustesse que de rapidité ou de fiabilité. La sélection automatique de priorité entre la flèche et la rotation permet des mouvements plus rapides et des cycles plus courts.

Guides de chenille et ajusteurs de chenilles

Les chenilles sont maintainues en place par des guides robustes. Elles s'ajustent en outre aisément grâce aux ajusteurs à cylindres graisseurs et aux ressorts amortisseurs.

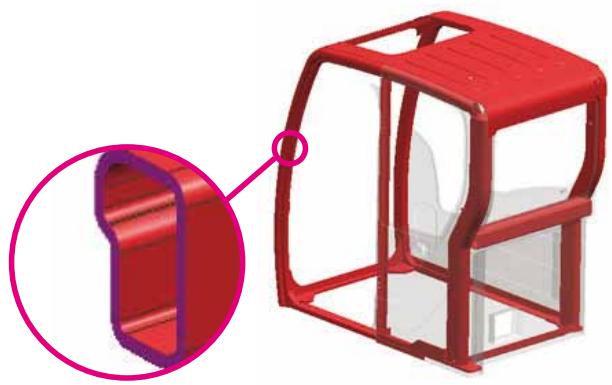

Résistance structurelle

La structure de cabine série 9 se compose de tubes plus fins mais plus robustes, pour une sécurité et une visibilité accrues. Le chassis est solide et stable grâce aux pieces soudées en acier à faible tension et haute résistance. La durabilité structurelle a été analysée et testée via une analyse MEF (Méthode des éléments finis) et des tests de durabilité à long terme.

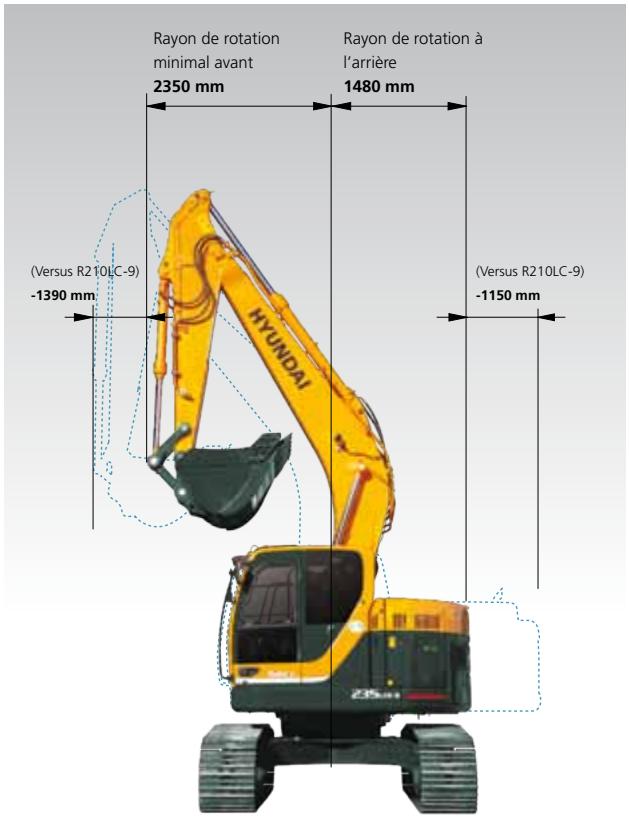

Performances élevées sur les chantiers exigus

Gráce au rayon de rotation réduit à l'arrière, l'opérateur de la R235LCR-9 travaille plus sereinement sur les chantiers exigus tels que les constructions routières ou les zones urbaines. Le rayon compact est un gage d'efficacité quand l'espace est limité.

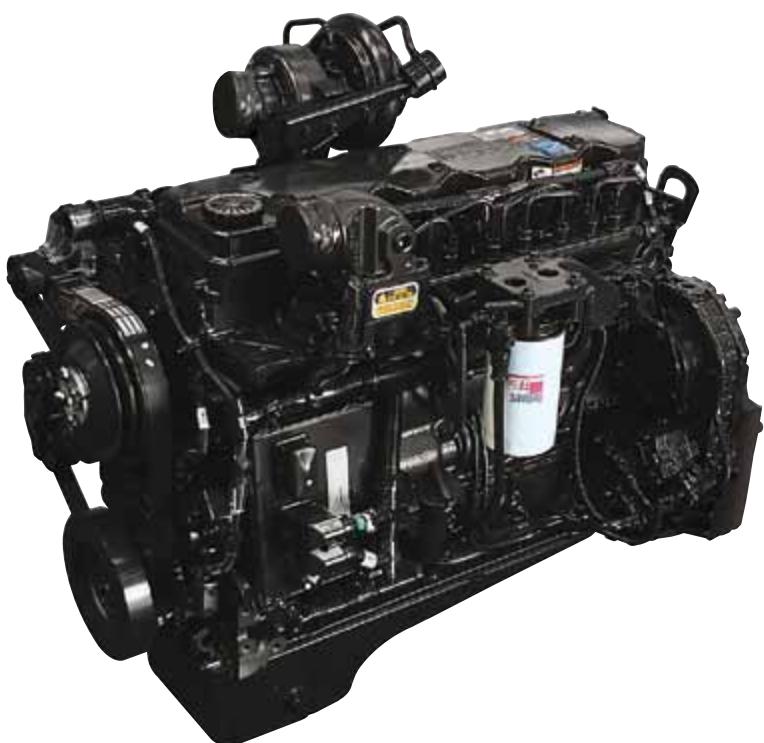

Moteur Cummins QSB 6.7

Le moteur CUMMINS QSB6.7 combine des commandes entièrement électroniques à la fiabilité des performances. L'association d'un système d'alimentation du carburant haute pression et d'une technologie de combustion évoluée dans le cylindre entraine une augmentation de puissance et une réduction de la consommation de carburant. Pour contrôle ces produits à puissance élevée, l'électronique a été développée en tenant compte des environnementles les plus exigeants, y compris ceux poussièreux et difficibles, afin de répondre aux normes de dépollution actuelles, parmi lesquelles EPA Tier3 et EU étage IIIA.

La définition du progrès

Le moteur 6,7 litres Série B Systeme Quantum allie des commandes électroniques complètes à des performances d'une grande fiabilité. Pour permettre le contrôle de ces engins de grande puissance, ses circuits électroniques ont été développés pour les environnements les plus durs, y compris en milieu poussièux et pour d'autres applications exigeantes, de manière à satisfaire aux réglementations édictées au niveau mondial pour les rejets d'émissions.

Grace à son système, de 24 soupapes, d'injection et son flux d'air amélioré, le moteur QSB6.7 permet de générer une plus grande puissance, d'obtenir un meilleur régime transitoire et de réduire la consommation.

Rentabilité

Tout propriété qui sait combien sa machine lui permet d'économiser prend plaisir à la posséder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détaches et de l'argent pour vos opérations de terrasement. Le système de gestion à distance permet en outre aux propriétaires de suivre, contrôle et:gérer leurs engins à distance.

Consommation de carburant

Les pelles hydrauliques de la série 9 ont été développées pour en faire plus avec moins de carburant. Les innovations qu'elles intègrent, comme l'embrayage de ventilateur à vitesse variable, le dispositif de prévention des surcharges, le système automatique de décelération en trois paliers et le nouveau mode Économie aident à economiser le carburant et à réduire l'impact sur l'environnement.

Hi-mate (système de gestion à distance)

Hi-mate, le nouveau système de gestion à distance développé par Hyundai et recourant à la technologie satellitaire GPS, offre à nos clients le niveau le plus élevé de service et d'assistance-produit. Hi-mate permet aux propriétaires de bénéficiair du suivi des performances de la machine, de vérifier sa localisation et d'acceder à distance à des informations diagnostiques grâce à une simple connexion internet.

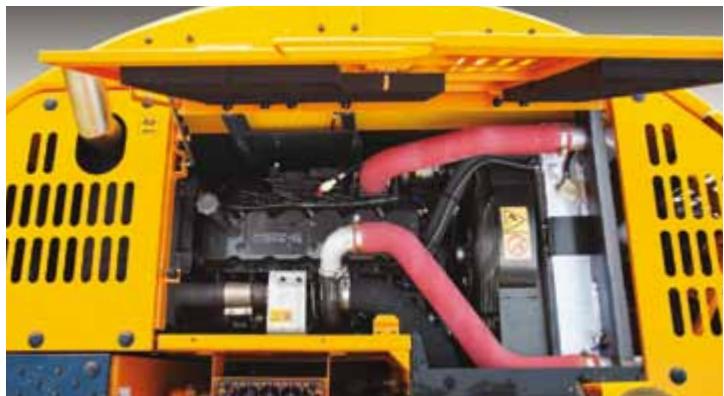

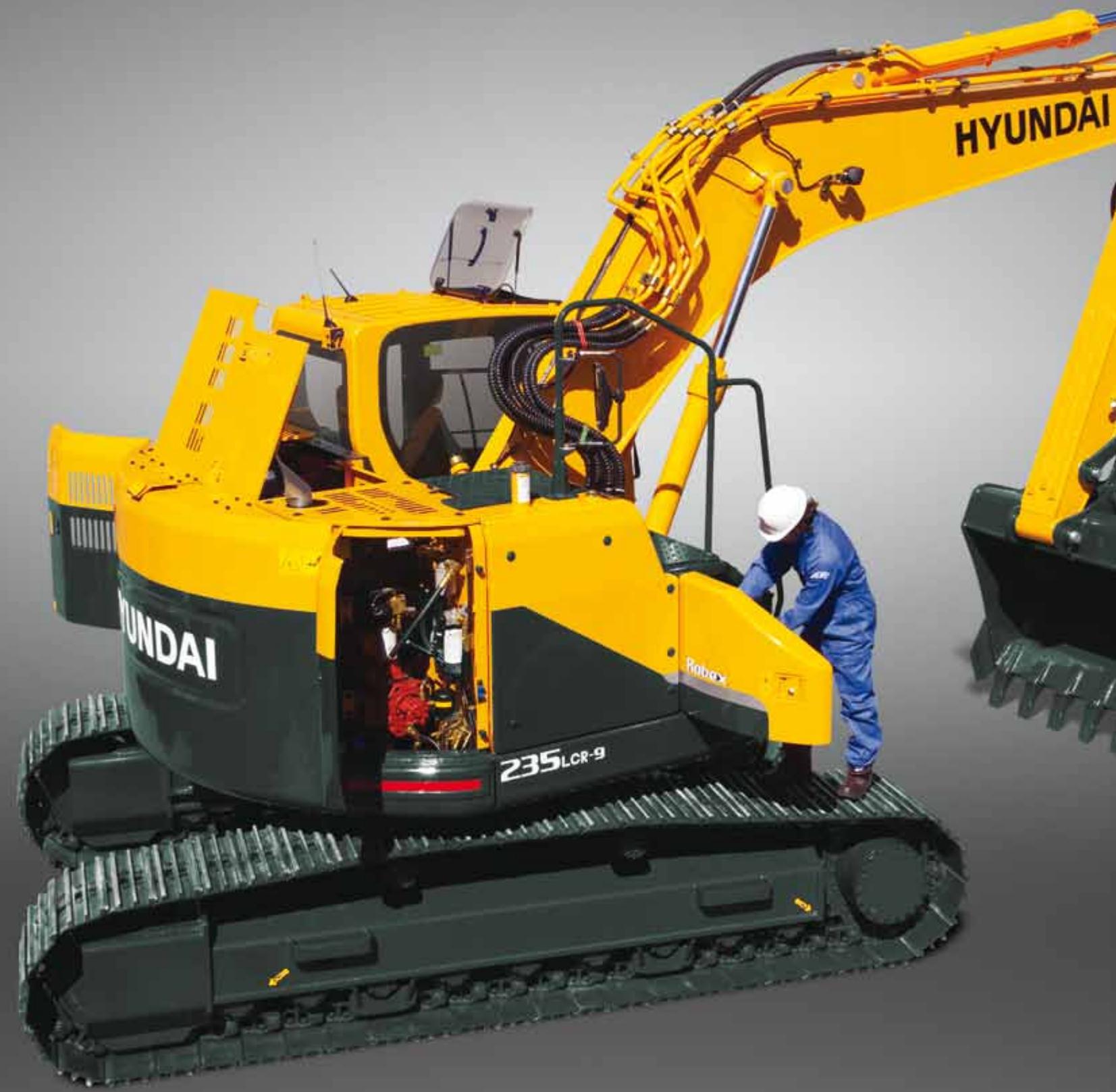

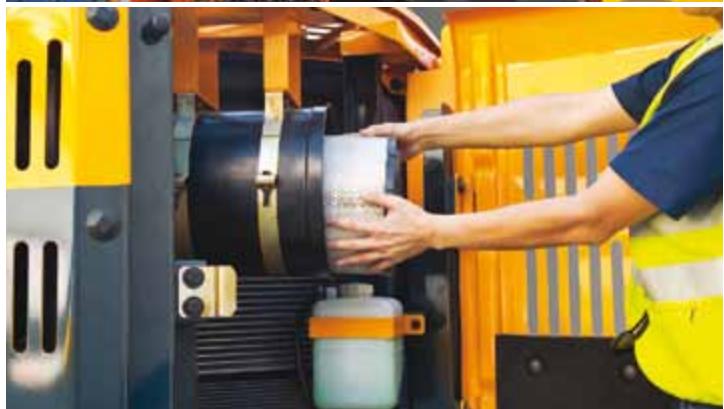

Accès facile

Grçé à la facilité d'accès, les filtres, les différents points de graissage, fusibles, ainsi qu'aux éléments informatiques de la machine, le tout combiné à l'ouverture grand angle des compartments, l'entretien des pelles hydrauliques de la série 9 est un veritable prise pour les techniciens.

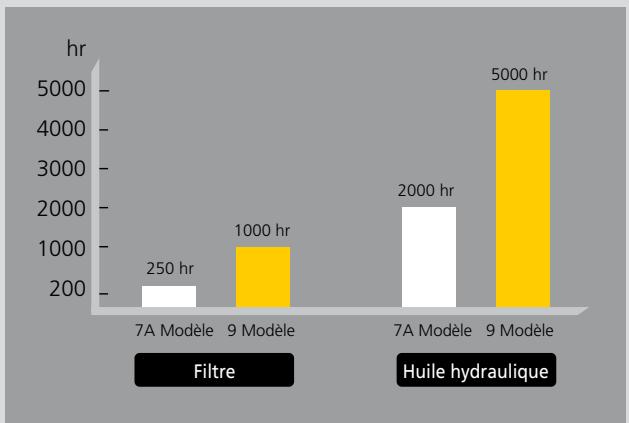

Composants à durabilité accrue

Les nouvelles douilles haute durabilité sont conçues pour de longs intervalles de lubrification (250 h). Les cales en polymère résistantes à l'usure réduisent le niveau de bruit et l'usure des douilles. Les filtres hydrauliques à longévité accrue duront jusqu'à 1000 heures et la nouvelle huile hydraulique à durée de vie élevée ne doit être replacée que toutes les 5000 heures.

Specifications

MOTEUR

MODELE			CUMMINS QSB6.7
Type			Moteur diesel à 4 temps, 6 cylindres en ligne, injection directe, avec turbocompresseur, refroidisseur air
Puisance nominale au volant	SAE	J1995 (gross)	151 cv (113 kW) / 1900 tpm
		J1349 (net)	143 cv (107 kW) / 1900 tpm
	DIN	6271/1 (gross)	153 cv (113 kW) / 1900 tpm
		6271/1 (net)	145 cv (107 kW) / 1900 tpm
Couple max			63,6 kgf.m (460 lbf.ft) / 1500 tpm
Alésage x course			107 x 124 mm (4.2" x 4.9")
Cylindrée			6700 cc (409 in³)
Batteries			2 X 12V X 100AH
Démarreur			24 V - 4,5 kW
Alternateur			24 V - 70 Amp

SYSTÉME HYDRAULIQUE

POMPE PRINCIPALE
Type	Pompes à débit variable, à pistons axiaux, montées en tandem
Débit max.	2 X 222 £/min (48.8 UK gpm)
Pompe de pilotage	Pompe à engrenages
Système de pompé à capteur transversal et économiqueisant le carburant
MOTEURS HYDRAULIQUES
Translation	Moteur à pistons axiaux à deux vitesses avec soupape de frein et frein de stationnement
Rotation	Moteur à piston axiaux avec frein automatique
RéGLAGE DES SOUPAPES DE DÉCHARGE
Circuit de travail	350 kgf/cm2(4980 psi)
Translation	350 kgf/cm2(4980 psi)
Augmentation de puissance (flèche, balancier, godet)	380 kgf/cm2(5410 psi)
Circuit de rotation	285 kgf/cm2(4050 psi)
Circuit de pilotage	40 kgf/cm2(570 psi)
Soupape de sécurité	Installé
VÉRINS HYDRAULIQUES
Nombre de vérins - alésage X course	Flèche : 2 - 120 x 1290 mm (4.7" x 50.8")
	Balancier : 1 - 140 x 1510 mm (5.5" x 59.4")
	Godet : 1 - 120 x 1055 mm (4.7" x 41.5")

TRANSLATION & FREINS

Type de translation	Entitérement hydrostatique
Moteur de translation	Moteur à piston axial, modulo sabot
Système de reduction	Train planétaire
Traction max. barre de tirage	21100 kgf (46,517 lbf)
Vitesse de translation max.(élevée)/(basse)	5,3 km/h. (3.3 mph) / 3,4 km/h. (2.1 mph)
Aptitude en côte	30° (58 %)
Frein de stationnement	Humide, multi-disque

PILOTAGE

Des manettes opérés par pression du pilote et des pédales garantissant un fonctionnement aisé et sans fatigue.

Commande pilote	Deux manettes avec un levier de sécurité (gauche): rotation et balancier (droite): flèche et benne (schéma ISO)
Translation et direction	Deux leviers avec pédales
Régime moteur	Électrique, molette d'accéléateur

SYSTÉME DE ROTATION

Moteur de rotation	Moteur à pistons axiaux
Système de réduction	Train planétaire
Graissage du roulement de rotation	Bain de graisse
Frein de rotation	Humide, multi-disque
Vitesse de rotation	10,7 ppm

CONTENANCES DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

Remplissage	litres	Gallon Britannique
Réserveur de carburant	320	70.4
Liquide de refroidissement du moteur	35	7.7
Huile moteur	24	5.3
Réducteur de rotation	5	1.1
Réduction finale (chaque côte)	5,8	1
Circuit hydraulique(réservoir y compris)	275	60.5
Réserveur hydraulique	160	35.2

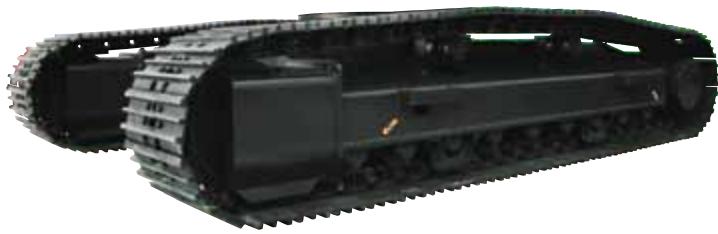

TRAIN DE ROULEMENT

Le chassin central en X est intégralement soudé avec des cadres de chenille à section en caisson renforcée. Le chassin comprend des galets lubriés, des roues folles, ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et une chaîne de chenille avec patins à double ou triple nervure.

Chàssis central	Chassis central en X
Cadre de chenille	Type caisson pentagonal
Nombre de patins de chaque côté	49 EA
Nombre de galets supérieurs de chaque côté	2 EA
Nombre de galets inférieurs de chaque côté	9 EA
Nombre de rails de guidage de chaque côté	2 EA

POIDS EN ORDRE DE MARCHE (APPROXIMATIF)

Le poids en ordre de marche, incluant flèche de 5680 mm (18' 8"), balancier de 2920 mm (9' 7"), godet rétro-arrêté de 0,92 m³ (1.20 yd³), lubrifiant, liquide de refroidissement, réservoir de carburant plein, réservoir de fluide hydraulique plein et l'équipement standard.

POIDS DES COMPOSANTS PRINCIPAUX

Structure supérieure
Flèche mono (avec vérin de balancier)	1950 kg (4300 lb)
Balancier (avec vérin de godet)	1095 kg (2410 lb)

POIDS DES COMPOSANTS PRINCIPAUX

Patin		Poids en ordre de marche	Pression au sol
Type	Largeur mm (in)	kg (lb)	kgf/cm2(psi)
Triple nervure	600 (24")	23800 (52470)	0,51 (7,25)
	700 (28")	24150 (53240)	0,44 (6,26)
	800 (32")	24415 (53830)	0,39 (5,55)
	900 (36")	24680 (54410)	0,35 (4,98)

GODETS

Les godets sont des accessoires entierement soudés en acier à haute résistance.

0,51 (0.67)	0,80 (1.05)	1,10 (1.44)	1,34 (1.75)	0,74 (0.97)	0,87 (1.14)	0,75 (0.98)
	0,87 (1.14)	1,20 (1.57)		0,90 (1.18)
Profile SAE m3(yd3)	0,92 (1.20)			1,05 (1.37)

Capacité m3(yd3)		Largeur mm (in)		Poidskg (lb)	Recommendation m (ft.in)
					5,68 (18' 8") Flèche
Profile SAE	Profile CECE	Sans couteaux latéaux	Avec couteaux latéaux		2,0 (6' 7") Balancier	2,4 (7' 10") Balancier	2,92 (9' 7") Balancier
0,51 (0.67)	0,45 (0.59)	700 (27.6)	820 (32.3)	570 (1260)	●	●	●
0,80 (1.05)	0,70 (0.92)	1000 (39.4)	1120 (44.1)	700 (1540)	●	●	●
0,87 (1.14)	0,75 (0.98)	1090 (42.9)	1210 (47.6)	740 (1630)	●	●	■
0,92 (1.20)	0,80 (1.05)	1150 (45.3)	1270 (50.0)	770 (1700)	●	●	■
1,10 (1.44)	0,96 (1.26)	1320 (52.0)	1440 (56.7)	830 (1830)	●	■	▲
1,20 (1.57)	1,00 (1.31)	1400 (55.1)	1520 (59.8)	850 (1870)	■	▲	—
1,34 (1.75)	1,15 (1.50)	1550 (61.0)	1670 (65.7)	920 (2030)	▲	▲	—
◇ 0,74 (0.97)	0,65 (0.85)	985 (38.8)	-	770 (1700)	●	●	●
◇ 0,90 (1.18)	0,80 (1.05)	1070 (42.1)	-	810 (1790)	●	●	■
◇ 1,05 (1.37)	0,92 (1.20)	1290 (50.8)	-	890 (1960)	●	■	▲
◇ 0,87 (1.14)	0,75 (0.98)	1140 (44.9)	-	900 (1980)	●	●	■
□ 0,75 (0.98)	0,65 (0.85)	1790 (70.5)	-	880 (1940)	●	●	■

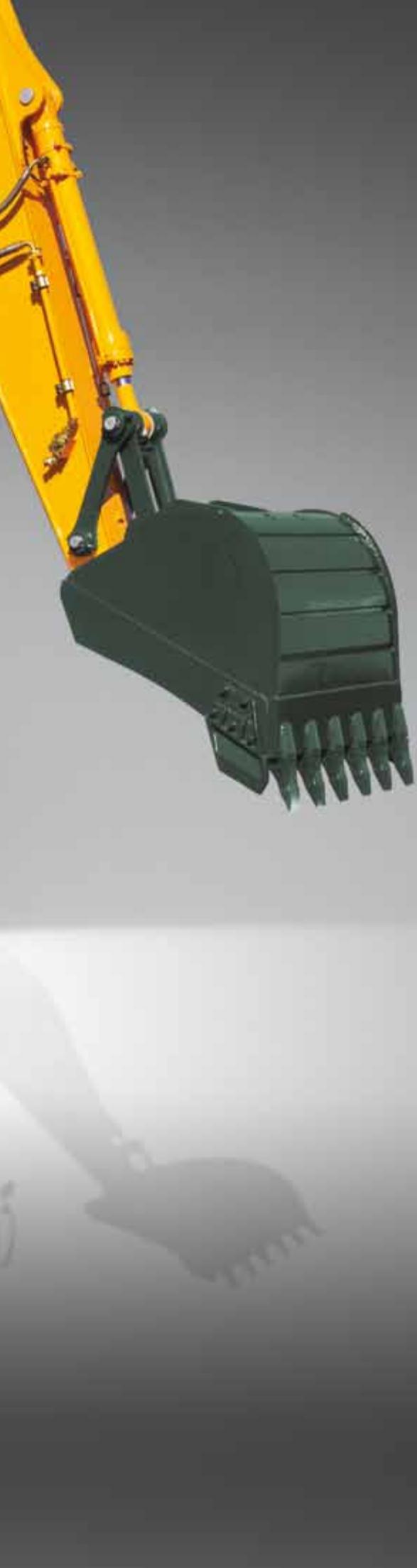

Godet pour travaux lourds
Godet pour rochers - lourds
Godet de finition de talus

D'application pour des produits d'une densité 2000kg / m^3 (3,370 lb/yd³) ou moins

: D'application pour des matériaux d'une densité 1600 kg/m³ (2,700 lb/yd³) ou moins

D'application pour des matériaux d'une densité 1100~kg / m^3 (1,850 lb/yd³) ou moins

ATTACHMENT

La flèche et les balanciers sont en section à caisson, à faibles contraintes, entièrement soudés. Flèche de 5,68 m et des balanciers de 2,0 m; 2,4 m et 2,92 m sont disponibles.

FORCE D'EXCAVATION

Flèche	Longueur	mm (ft.in)	5680 (18' 8")			Remarque
	Poids	kg (lb)	1950 (4300)
Balancier	Longueur	mm (ft.in)	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")
	Poids	kg (lb)	975 (2150)	1045 (2300)	1095 (2410)
Force d'attaque du godet	SAE	kN	133,4 [145,5]	133,4 [145,5]	133,4 [145,5]	[ ]: Renforceur de puissance
		kgf	13600 [14840]	13600 [14840]	13600 [14840]
		lbf	29980 [32710]	29980 [32710]	29980 [32710]
	ISO	kN	152,0 [165,8]	152,0 [165,8]	152,0 [165,8]
		kgf	15500 [16910]	15500 [16910]	15500 [16910]
		lbf	34170 [37280]	34170 [37280]	34170 [37280]
Force d'attaque du balancier	SAE	kN	144,2 [156,5]	119,6 [129,9]	102,0 [110,7]
		kgf	14700 [15960]	12200 [13250]	10400 [11290]
		lbf	32410 [35190]	26900 [29210]	22930 [24900]
	ISO	kN	151,0 [164,0]	125,5 [136,3]	106,9 [116,1]
		kgf	15400 [16720]	12800 [13900]	10900 [11830]
		lbf	33950 [36860]	28220 [30640]	24030 [26090]

Note: Le poids de la flèche inclus le vérin de balancier, tuyauterie et axes
Le poids du balancier inclus le vérin de godet, tuyauterie et axes

Dimensions et rayons d'action

A	Distance entre les tambours	3650 (11' 12")
B	Longueur totale du train de roulement	4440 (14' 7")
C	Garde au sol du contrepoids	1060 (3' 6")
D	Rayon de pivotement de l'arrière	1680 (5' 6")
D'	Longueur de l'arrière de la machine	1680 (5' 6")
E	Largeur de la partie supérieure	2980 (9' 9")
F	Hauteur totale de la cabine	2950 (9' 8")
G	Garde au sol min.	480 (1' 7")
H	Largeur de voie	2390 (7' 10")

Longueur de la flèche	5680 (18' 8")
Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")
I Longueur hors tout	9040 (29' 8")	8950 (29' 4")	8910 (29' 3")
J Hauteur totale de la flèche	3200 (10' 6")	3100 (10' 2")	3020 (9' 11")

K Largeur des patins	600 (24")	700 (28")	800 (32")	900 (36")
L Largeur hors tout	2990 (9' 10")	3090 (10' 2")	3190 (10' 6")	3290 (10' 10")

Longueur de la flèche		5680 (18' 8")
	Longueur du balancier	2000 (6' 7")	2400 (7' 10")	2920 (9' 7")
A	Portée d'attaque max.	9040 (29' 8")	9430 (30' 11")	9910 (32' 6")
A'	Portée d'attaque max. au sol	8860 (29' 1")	9260 (30' 5")	9750 (31' 12")
B	Profondeur d'attaque	5780 (18' 12")	6180 (20' 3")	6700 (21' 12")
B'	Profondeur d'attaque (niveau 8')	5550 (18' 3")	5980 (19' 7")	6530 (21' 5")
C	Profondeur d'attaque pour murs verticaux	5140 (16' 10")	5710 (18' 9")	6270 (20' 7")
D	Hauteur d'attaque max.	10090 (33' 1")	10420 (34' 2")	10830 (35' 6")
E	Hauteur de déversement max.	7190 (23' 7")	7510 (24' 8")	7890 (25' 11")
F	Rayon de rotation minimal avant	2860 (9' 5")	2550 (8' 4")	2350 (7' 9")

Capacités de levage

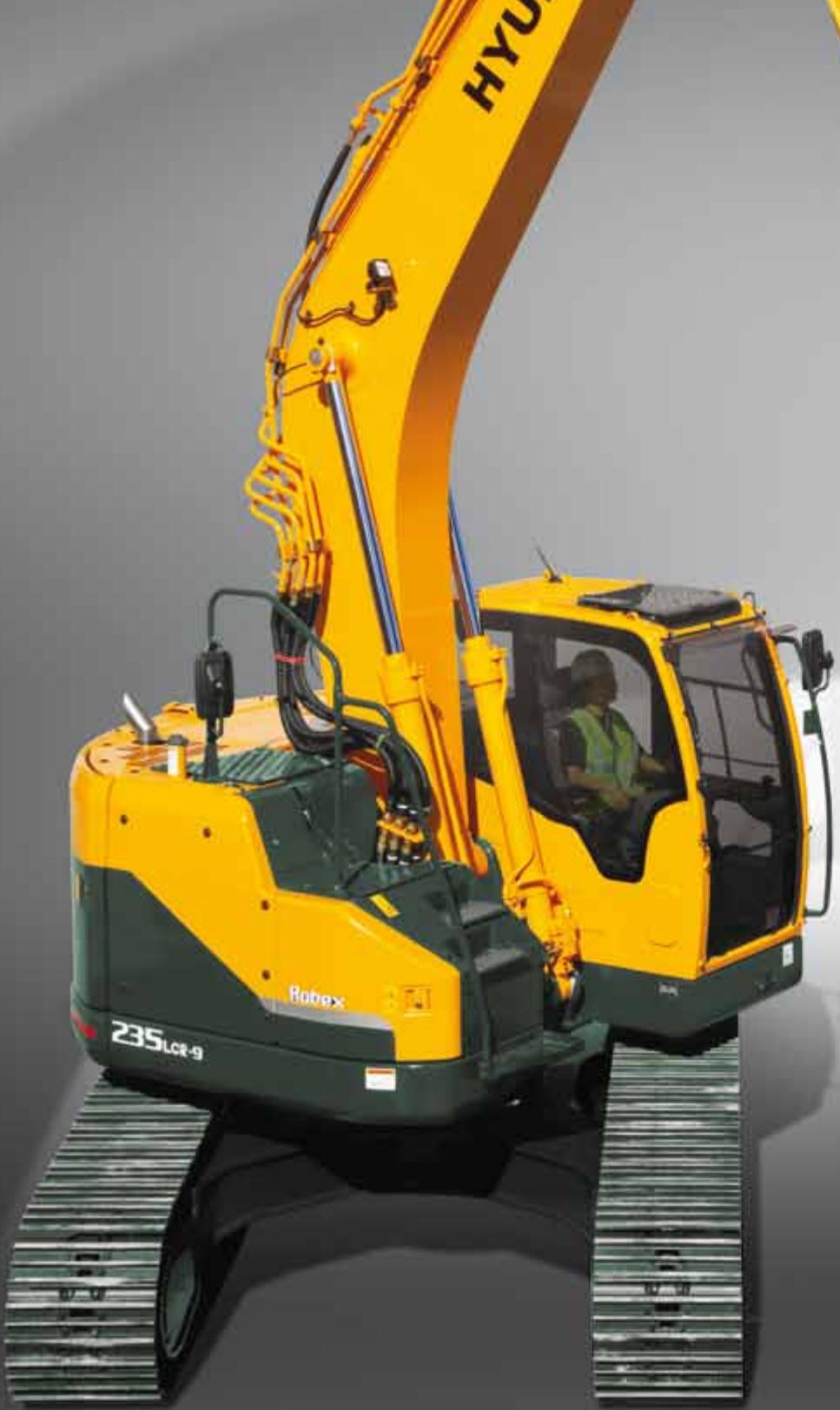

R235LCR-9

Charge avant Charge latérale ou 360^

Flèche : 5,68 m (18' 8") / Balancier : 2,0 m (6' 7") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Patin de 600 mm (24") à triple nervvure

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

Capacité

Portée

m (ft)

10.5 m

kg

*4210

*4210

4.63

(35 ft)

lb

*9280

*9280

(15.2)

9.0 m

kg

*4630

*4630

4.48

(30 ft)

lb

*10210

*10210

(14.7)

7.5 m

kg

*4820

*4820

*4150

*4150

6.56

(25 ft)

lb

*10630

*10630

*9150

*9150

(21.5)

6.0 m

kg

*4980

*4980

*4590

*4590

*4050

3060

7.70

(20 ft)

lb

*10980

*10980

*10120

*10120

*8930

6750

(25.3)

4.5 m

kg

*8350

*8350

*5930

*5930

*4910

4570

*4050

2560

8.36

(15 ft)

lb

*18410

*18410

*13070

*13070

*10820

10080

*8930

5640

(27.4)

3.0m

kg

*7310

6760

*5490

4310

*4620

2960

*4080

2320

8.67

(10 ft)

lb

*16120

14900

*12100

9500

*10190

6530

*8990

5110

(28.4)

1.5 m

kg

*8410

6250

*6040

4070

*4820

2860

*4130

2270

8.66

(5 ft)

lb

*18540

13780

*13320

8970

*10630

6310

*9110

5000

(28.4)

Au niveau de sol

kg

*8720

6020

*6300

3910

*4150

2390

8.36

lb

*19220

13270

*13890

8620

*9150

5270

(27.4)

-1.5 m

kg

*11480

*11480

*8320

5980

*6110

3860

*4070

2760

7.69

(-5 ft)

lb

*25310

*25310

*18340

13180

*13470

8510

*8970

6080

(25.2)

-3.0 m

kg

*9710

*9710

*7190

6090

*5140

3950

*3660

3660

6.55

(-10 ft)

lb

*21410

*21410

*15850

13430

*11330

8710

*8070

8070

(21.5)

Flèche : 5,68 m (18' 8") / Balancier : 2,4 m (7' 10") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Patin de 600 mm (24") à triple nervure

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5 ft)

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

Capacité

Portée m (ft)

9.0 m

kg

*4110

*4110

5.25

(30 ft)

lb

*9060

*9060

(17.2)

7.5 m

kg

*4280

*4280

*3820

3670

7.07

(25 ft)

lb

*9440

*9440

*8420

8090

(23.2)

6.0 m

kg

*4500

*4500

*4220

*4220

*3760

2780

8.12

(20 ft)

lb

*9920

*9920

*9300

*9300

*8290

6130

(26.6)

4.5 m

kg

*7270

*7270

*5450

*5450

*4600

*4600

*3950

3080

*3770

2350

8.74

(15 ft)

lb

*16030

*16030

*12020

*12020

*10140

*10140

*8710

6790

*8310

5180

(28.7)

3.0m

kg

*11380

*11380

*6850

*6850

*5230

4350

*4420

2980

*3820

2150

9.04

(10 ft)

lb

*25090

*25090

*15100

*15100

*11530

9590

*9740

6570

*8420

4740

(29.7)

1.5 m

kg

*8100

6310

*5840

4080

*4690

2850

3850

2090

9.03

(5 ft)

lb

*17860

13910

*12870

8990

*10340

6280

8490

4610

(29.6)

Au niveau de sol

kg

*9120

*9120

*8640

6000

*6210

3890

*4820

2750

*3930

2190

8.74

lb

*20110

*20110

*19050

13230

*13690

8580

*10630

6060

*8660

4830

(28.7)

-1.5 m

kg

*9720

*9720

*12220

11860

*8450

5920

*6160

3810

*3900

2490

8.12

(-5 ft)

lb

*21430

*21430

*26940

26150

*18630

13050

*13580

8400

*8600

5490

(26.6)

-3.0 m

kg

*14180

*14180

*10550

*10550

*7550

5990

*5480

3850

*3650

3190

7.06

(-10 ft)

lb

*31260

*31260

*23260

*23260

*16640

13210

*12080

8490

*8050

7030

(23.2)

-4.5 m

kg

*7670

*7670

*5530

*5530

(-15 ft)

lb

*16910

*16910

*12190

*12190

Flèche : 5,68 m (18' 8") / Balancier : 2,92 m (9' 7") / Godet : 0,80 m³ (1.05 yd³) profil SAE / Patin de 600 mm (24") à triple nervure

Hauteur du point de charge m (ft)

Rayon de charge

A portée max.

1.5 m (5 ft)

3.0 m (10 ft)

4.5 m (15 ft)

6.0 m (20 ft)

7.5 m (25 ft)

Capacité

Portée m (ft)

9.0 m

kg

*2970

*2970

*3630

*3630

6.12

(30 ft)

lb

*6550

*6550

*8000

*8000

(20.1)

7.5 m

kg

*3310

*3310

*3460

3180

7.70

(25 ft)

lb

*7300

*7300

*7630

7010

(25.3)

6.0 m

kg

*3780

*3780

*3430

2480

8.66

(20 ft)

lb

*8330

*8330

*7560

5470

(28.4)

4.5 m

kg

*4810

*4810

*4190

*4190

*3860

3140

*3460

2120

9.24

(15 ft)

lb

*10600

*10600

*9240

*9240

*8510

6920

*7630

4670

(30.3)

3.0m

kg

*9730

*9730

*6240

*6240

*4860

4410

*4150

3000

*3520

1940

9.52

(10 ft)

lb

*21450

*21450

*13760

*13760

*10710

9720

*9150

6610

*7760

4280

(31.2)

1.5 m

kg

*9500

*9500

*7650

6410

*5560

4110

*4490

2850

3520

1890

9.52

(5 ft)

lb

*20940

*20940

*16870

14130

*12260

9060

*9900

6280

7760

4170

(31.2)

Au niveau de sol

kg

*9890

*9890

*8460

6010

*6050

3880

*4720

2730

*3650

1960

9.24

lb

*21800

*21800

*18650

13250

*13340

8550

*10410

6020

*8050

4320

(30.3)

-1.5 m

kg

*8800

*8800

*12860

11680

*8530

5850

*6160

3760

*4690

2660

*3670

2190

8.66

(-5 ft)

lb

*19400

*19400

*28350

25750

*18810

12900

*13580

8290

*10340

5860

*8090

4830

(28.4)

-3.0 m

kg

*12230

*12230

*11440

*11440

*7900

5870

*5740

3750

*3560

2720

7.69

(-10 ft)

lb

*26960

*26960

*25220

*25220

*17420

12940

*12650

8270

*7850

6000

(25.2)

-4.5 m

kg

*8990

*8990

*6360

6050

*2980

*2980

6.11

(-15 ft)

lb

*19820

*19820

*14020

13340

*6570

*6570

(20.0)

1. Les capacités de levage sont basées sur SAE J1097, ISO 10567
2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de versage, la machine se trouvant sur un sol ferme à niveau ou 87% de la capacité hydraulique totale.
3. Le point de charge est un crochet de levage situé à l'arrière du godet.
4. () indique la charge limitée par la capacité hydraulique.

ÉQUIPEMENT STANDARD

Cabine (de taille) standard ISO

Cabine tous temps en acier avec visibilité à 360^

Fenêtres en verre de sécurité

Clé unique pour toutes les portes vérouillables

Compartment de rangement chaude et froide

Compartment de rangement & dendrier

Plafond de cabine transparent

Radio / USB

Système de téléphone mains libres avec chargeur USB

Pare-soleil

Prise électrique 12 volts (convertisseur 24V CC >12V CC)

Système d'optimisation de puissance assistée par ordinateur (CAPO)

3 modes de puissance, 3 modes de travail, mode utilisateur

Système de décalération automatique et de décalération

par bouton-poussoir

Système de préchauffage automatique

Système de prévention de surchauffe

Commande automatique de la climatisation

Climatisation/chauffage

Dégivrage

Système d'auto-diagnostic

Aide au démarrage (chauffage de grille d'air) par temps froid

Affichage LCD

Régime moteur ou compteur kilométrique
Horloge
Compteurs
Jauge de carburant
- Jauge de température du liquide de refroidissement du moteur
- Jauge de température de l'huile hydraulique
Témoins d'advertissement
- Avertissement moteur
- Erreur de communication
- Charge de la batterie
- Bouchage du filtré à air
Indicates
- Puissance max.
- Réchauffeur à carburant
- Decélération automatique

Verrouillage porte et serrures, une seule clé
Deux rétroviseurs extérieurs
Siège à suspension régiable avec ceinture de sécurité
Levier de commande réglable
Système d'inclinaison de la boîte-consoles
Quatre phares de travail avant
Signal sonore électrique
Batteries (2 x 12 V x 100 AH)
Interrupteur principal de batterie
Écran de radiateur amovible pour le nettoyage
Frein de rotation automatique
Reservoir amovable
Préfiltre à carburant avec réchauffeur à carburant
Système antichute de la flèche
Système antichute du balancier
Patins de chenille (600 mm; 24")
Guide des chenilles
Accumulateur pour l'abaisissement de l'équipement de travail
Embrayage de ventilateur (humide)
Chàssis surbaissé sous capot

EQUIPMENT EN OPTION

Pompe à carburant (50 l/min.)

Gyrophare

Clapet de sécurité pour le verin de la flèche,

avec dispositif d'ajretissement en cas de surcharge

Clapet de sécurité Balancier

Kit de tuyauterie à simple effet (marteau, etc.)

Kit de tuyauterie à double effet (benne prenese, etc.)

Attacherapide

Alarme de translation

Balancier

2,0 m; 6' 7"
2.4 m; 7' 10"
2,92 m; 9' 7"

Eclairage de la cabine

Casquette pare-brise avant

Chenilles

Patins à triple nervure (700 mm; 28")
Patins à triple nervure (800 mm; 32")
Patins à triple nervure (900 mm; 36")

Protection supplémentaire du bas de caisse

Trousse à outils

Combaison de travail pour l'opérateur

Caméra de recul

Vanne de changement de mode (2 modes)

Hi-mate (système de gestion à distance)

Cabine FOPS/FOG (ISO/DIS 10262) - niveau II

FOPS (Structure de protection contre les chutes d'objects)

FOG (Barrière contre les chutes d'objets

les opérations internationales. Toutes les mesures faisant partie du système ISO (impérial) sont arrondies à la livre ou au pouce ou au centimètre le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT

Hyundai Heavy Industries Europe N.V.

VOSSENDAAAL 11, 2440 GEEL, BELGIUM TEL: [phone] FAX: [phone]
