R16-9 - Minipelle HYUNDAI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini chargeur sur chenilles
Caractéristiques techniques principales	Moteur diesel, puissance de 36,4 kW (49,0 ch)
Alimentation électrique	Diesel
Dimensions approximatives	Longueur : 3 000 mm, Largeur : 1 500 mm, Hauteur : 1 800 mm
Poids	1 600 kg
Capacité de levage	1 000 kg
Type de transmission	Hydrostatique
Vitesse maximale	10 km/h
Fonctions principales	Levage, transport de matériaux, travaux de terrassement
Entretien et nettoyage	Vérification régulière des niveaux d'huile, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces auprès des revendeurs agréés
Sécurité	Équipé de ceintures de sécurité, protection contre les retournements
Informations générales utiles	Idéal pour les chantiers de construction et les travaux agricoles

FOIRE AUX QUESTIONS - R16-9 HYUNDAI

Que faire si le moteur ne démarre pas ?

Vérifiez que la batterie est chargée et que les câbles sont correctement connectés. Assurez-vous également que le réservoir de carburant est plein.

Comment résoudre un problème de surchauffe ?

Vérifiez le niveau de liquide de refroidissement et assurez-vous qu'il n'y a pas de fuites. Nettoyez également le radiateur pour garantir un bon flux d'air.

Que faire si le système de direction est difficile à manœuvrer ?

Vérifiez le niveau de liquide de direction assistée et recherchez d'éventuelles fuites. Si le problème persiste, consultez un professionnel.

Comment changer une roue sur le HYUNDAI R16-9 ?

Utilisez le cric pour soulever le véhicule, retirez les boulons de la roue avec une clé, remplacez la roue et serrez les boulons avant de redescendre le véhicule.

Que faire si les phares ne fonctionnent pas ?

Vérifiez les ampoules des phares et remplacez-les si nécessaire. Assurez-vous également que le fusible associé n'est pas grillé.

Comment effectuer l'entretien régulier du HYUNDAI R16-9 ?

Consultez le manuel d'utilisation pour le calendrier d'entretien. Cela inclut des vérifications régulières des niveaux d'huile, de liquide de refroidissement, et des changements de filtres.

Que faire si le freinage est un problème ?

Vérifiez le niveau de liquide de frein et l'état des plaquettes de frein. Si vous entendez des bruits inhabituels ou si le freinage est moins efficace, consultez un professionnel.

Comment diagnostiquer un voyant d'avertissement allumé ?

Utilisez un outil de diagnostic OBD-II pour lire les codes d'erreur. Consultez le manuel pour comprendre chaque code et suivre les recommandations.

Que faire si le véhicule vibre pendant la conduite ?

Cela peut être dû à des pneus déséquilibrés ou à un problème de suspension. Faites vérifier l'équilibre des pneus et l'état des composants de suspension par un professionnel.

Comment vérifier le niveau d'huile moteur ?

Garez le véhicule sur une surface plane, attendez que le moteur soit froid, retirez la jauge d'huile, essuyez-la, puis réinsérez-la et retirez-la à nouveau pour vérifier le niveau d'huile.

Comment résoudre un problème d'accélération lente ?

Vérifiez le filtre à air et le système d'alimentation en carburant. Un problème avec l'accélérateur ou le système d'injection peut également affecter l'accélération.

MODE D'EMPLOI R16-9 HYUNDAI

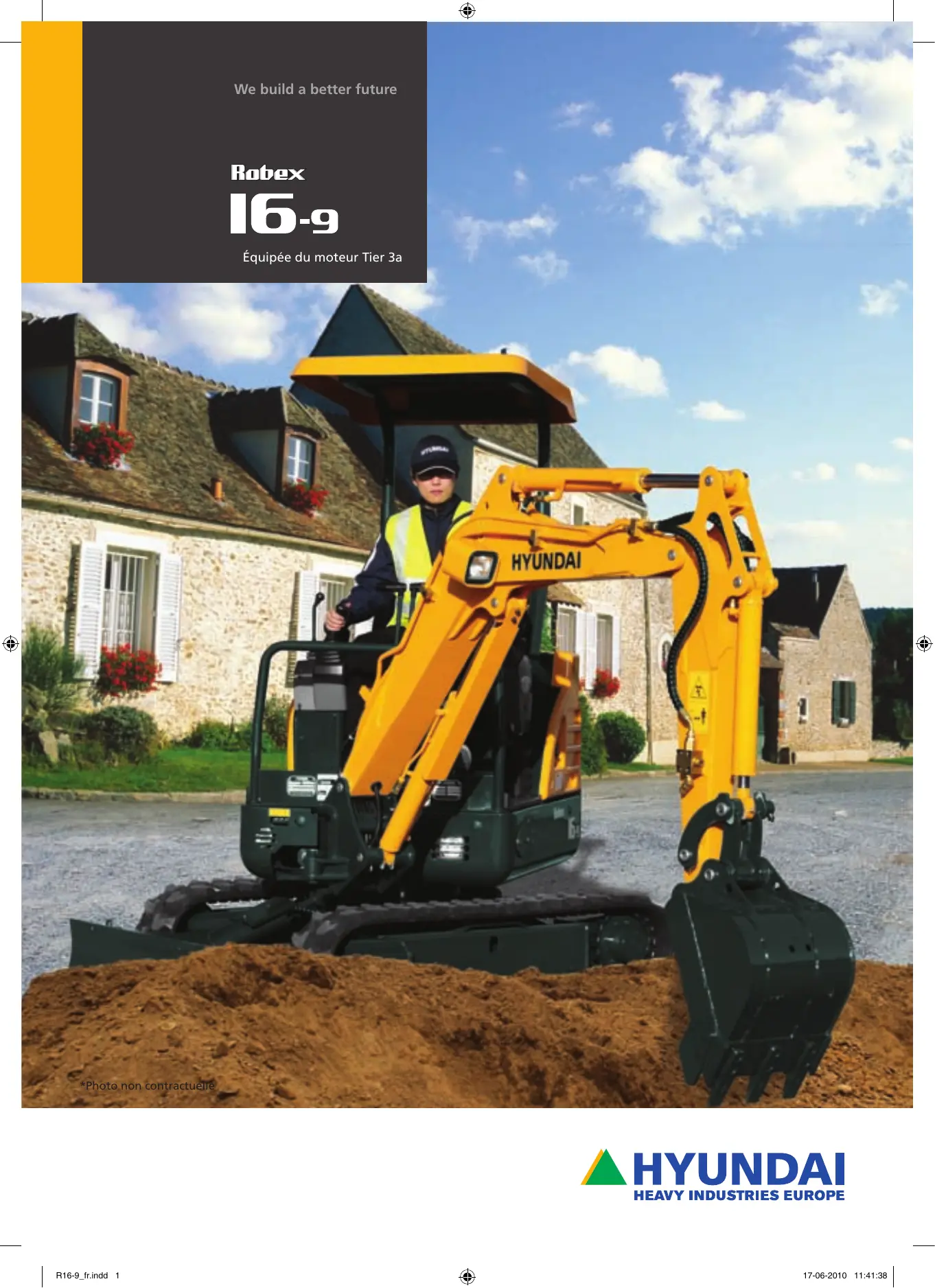

Equipée du moteur Tier 3a

Quand le travail devient unCLSIR

L'opérateur qui prend plaisir à travailler fournit un meilleur travail. C'est pourquoi, chez Hyundai Heavy Industries, a tout mis en œuvre pour l'obtenir. Nous avons donc combiné les attentes des opérateurs, la rapidité des mouvements, la précision et une performance endurante pour en faire un produit de qualité supérieur. Quand on utilise le matériel de terrasement Hyundai Série 9, le temps ne compte plus et le採取 fait son œuvre.

Train de chenilles et chàssis supérieur robustes

La structure du chassis supérieur a ete conque pour absorber les contraintes elevees et resister aux influences externes. Quant au train de chenilles renforcé en caisson, il est le gage d'une solidite exceptionnelle et d'une durabilité accrue face aux conditions de travail rigoureuses.

Design compact

Le design compact permet à l'opérateur de travailler dans des zones restreintes, comme les chantiers de construction urbaine et routière.

Le chassin variable du R16-9 assure une stabilité maximale lors du travail et minimise la largeur de passage requise pour le transport de l'engin, d'ou une flexibilité et une efficacité optimes sur tout chantier difficile d'accès.

Technologie du moteur

Moteur Mitsubishi L3E fiable et éprouvé, conforme à la norme d'émissions Tier 3A actuelle. Ce moteur assure une combustion efficace du carburant ainsi qu'un niveau de bruit réduit.

Système de commande efficace

Les dispositifs de commande sont positionnés de façon ergonomique pour plus de comport et de productivité. La console gauche comporte un levier de sécurité qui empêche l'opérateur de quitter la cabine avec des leviers de commande hydraulique actifs.

Système hydraulique de pointe

Le système hydraulique du R16-9 est donc pour un fonctionnement rapide et extrémement maniable.

Canopy comfortable et résistant

Le chassin du canopy est conforme aux normes internationales TOPS, ROPS et FOPS pour la sécurité de l'opérateur.

Confort d'utilisation

Le siège à suspension, les manettes ergonomiques avec repose-poignets et le large espace disponible pour les jambes réduisent lafatigue de l'opérateur.

Le moniteur affiche divers indicateurs et jauges pour un suivi constant de l'etat de l'engin.

Le système de contrôle comporte plusieurs dispositifs d'rapidissement, un indicateur de température d'eau, une jauge de carburant et un compteur horsaire.

Entretien aisé

Conçus pour un accès aïssé, les portières, les couvercles et le capot moteur se combinent avec le filtre à air et les graisseurs centralisés pour faire de l'entretien un vrai jeu d'enfant.

Composants à durabilité accrue

La durabilité accrue des filtres hydrauliques, de l'huile hydraulique, des cales et des douilles contribuient à réduire les frais d'exploitation.

Preférences

L'opérateur qui configure sa machine en fonction de ses besoines prend plaisir à effectuer son travail. La pelle Série 9 respecte les préférences de l'opérateur pour ce qui a trait au comfort, à la facilité d'emploi et à la maniability. Les opérateurs sont à même de configurer entièrement sur mesure leur environnement de travail et leurs préférences de fonctionnement afin qu'ils repondent à leurs besoin individuels.

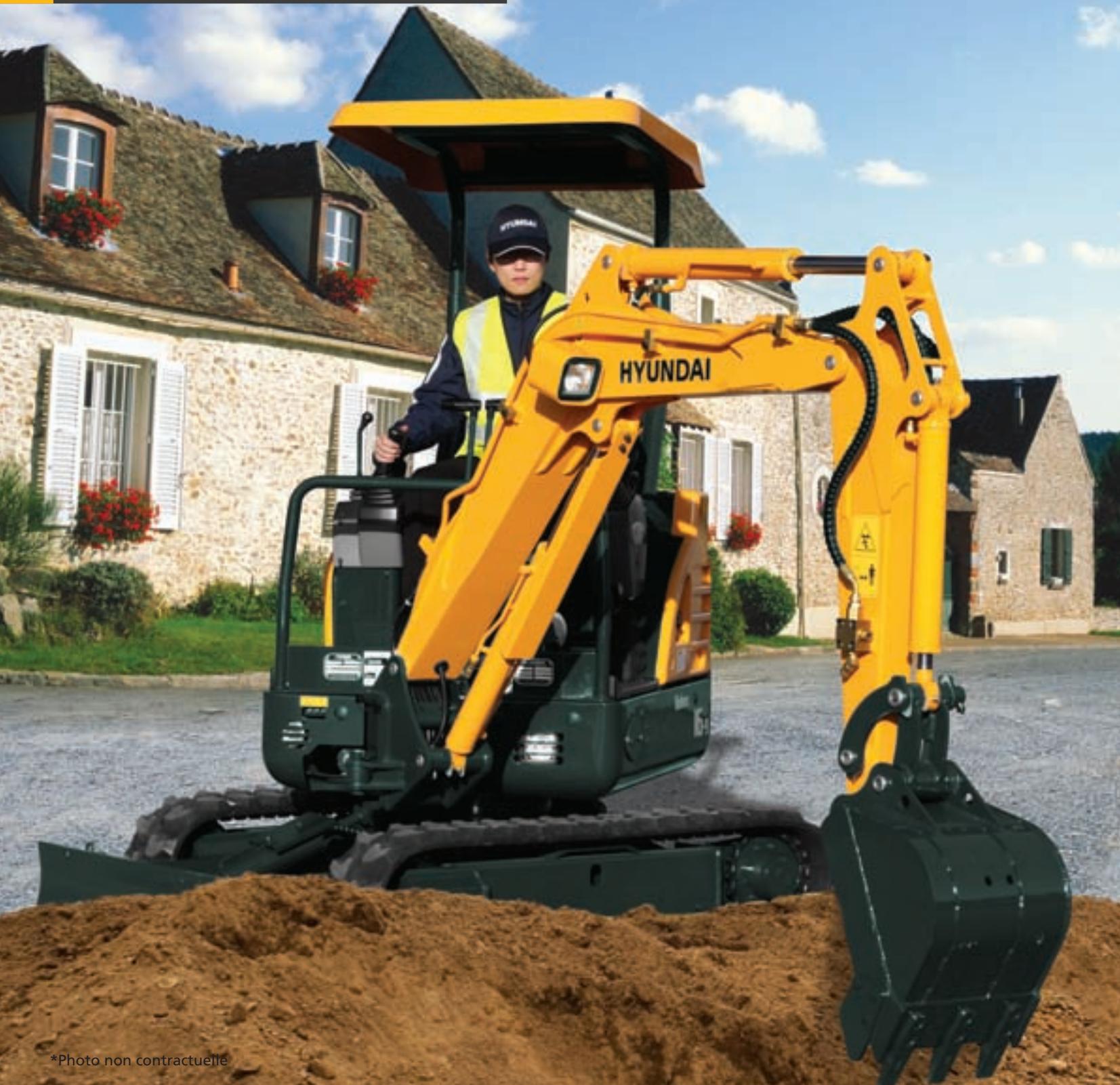

*Photo non contractuelle

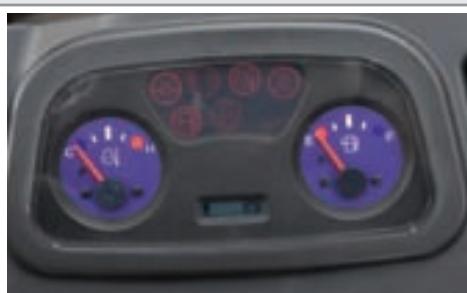

Tableau de bord

Le tableau de bord de la R16-9 affiche le statut de la machine grâce à divers voyants d'advertissement - pression de l'huile moteur, charge de la batterie, température du liquide de refroidissement du moteur et jauges à carburant.

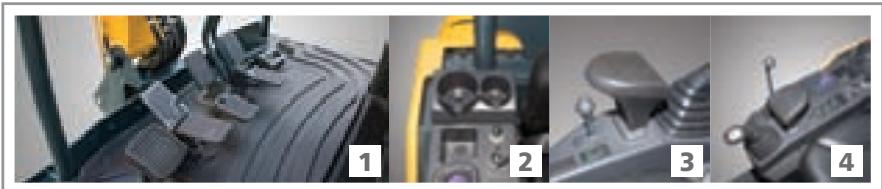

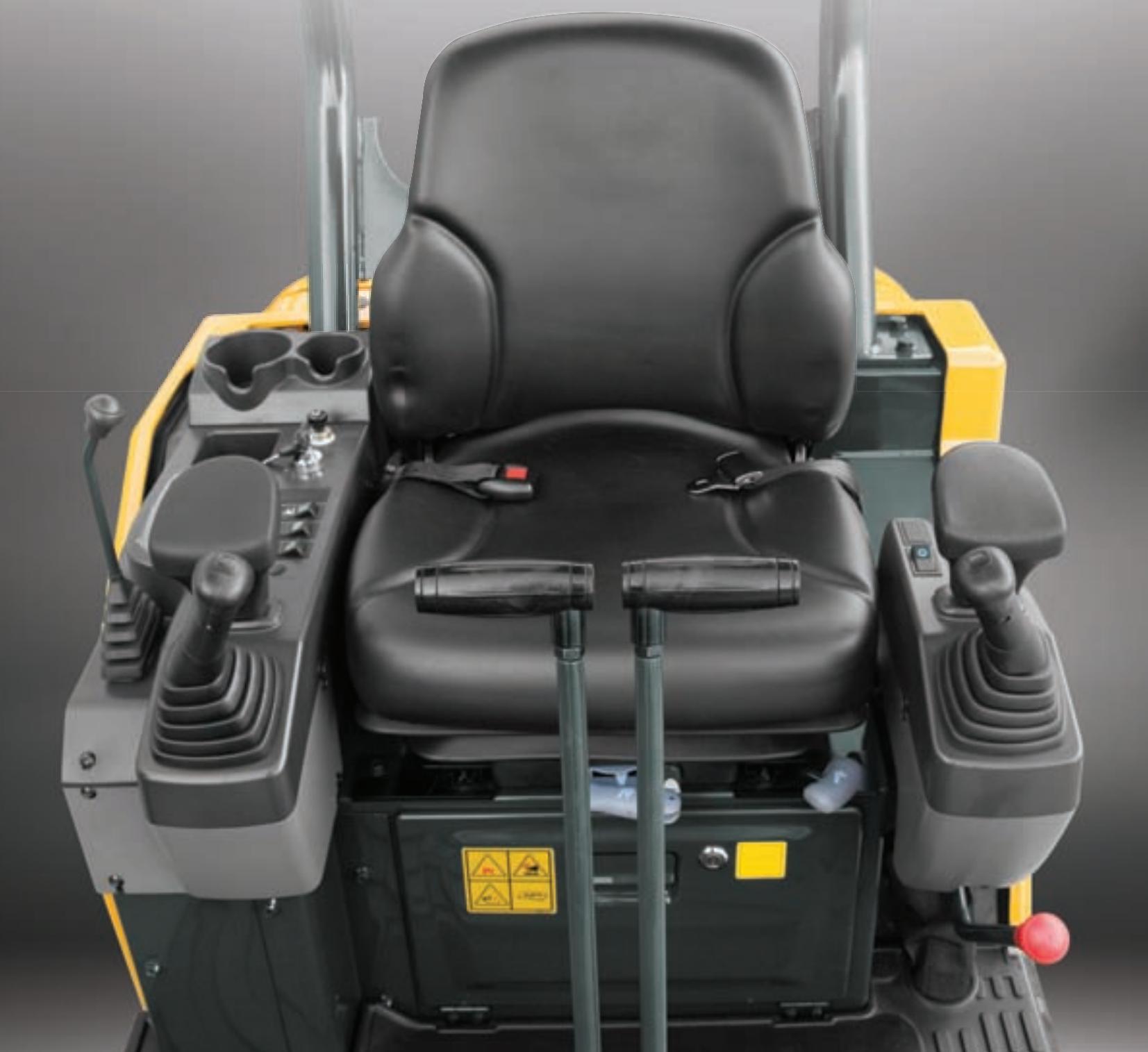

Espace de travail tout comport

Le canopy de la série 9 vous permet d'ajuster aisément le siège et les repose-poignets à votre meilleure convenance.

1. Les pédales (course - déport de la flèche - accessoire) sont installées de façon pratique et peuvent être rabattues afin d'accroître l'espace disponible pour les pieds.
2. Porte-gobelets de différents formats.
3. Repose-poignets ajustables pour un comport accru.
4. Commandes disposées de façon ergonomique pour une Productivité et une efficacité optimales.

Confort de l'opérateur

Les manettes gauche et droite sont placees ergonomiquement pour une utilisation aiee. L'opérateur peut contrôrler la lame et l'extension des chenilles par le biais de leviers. Les commutateurs de commande sont facilement accessibles sur la console gauche pour un plus grand comfort d'utilisation.

La console gauche est inclinable et facilité l'accès à la cabine. Un verrouillage de sécurité empêche l'opérateur de quitter la cabine avec des leviers de commande hydraulique actifs. Les fonctions hydrauliques sont désactivées lorsque le levier de sécurité et la console gauche sont relevés.

Pas de stress

Pour faire face à un travail stressant, votre engin doit être un havre de tranquilillé. Le Hyundai R16-9 est équipé d'un siège à suspension régliable, de repose-poignets, de manettes ergonomiques et d'une cabine très spacieuse afin de minimiser le stress de l'opérateur.

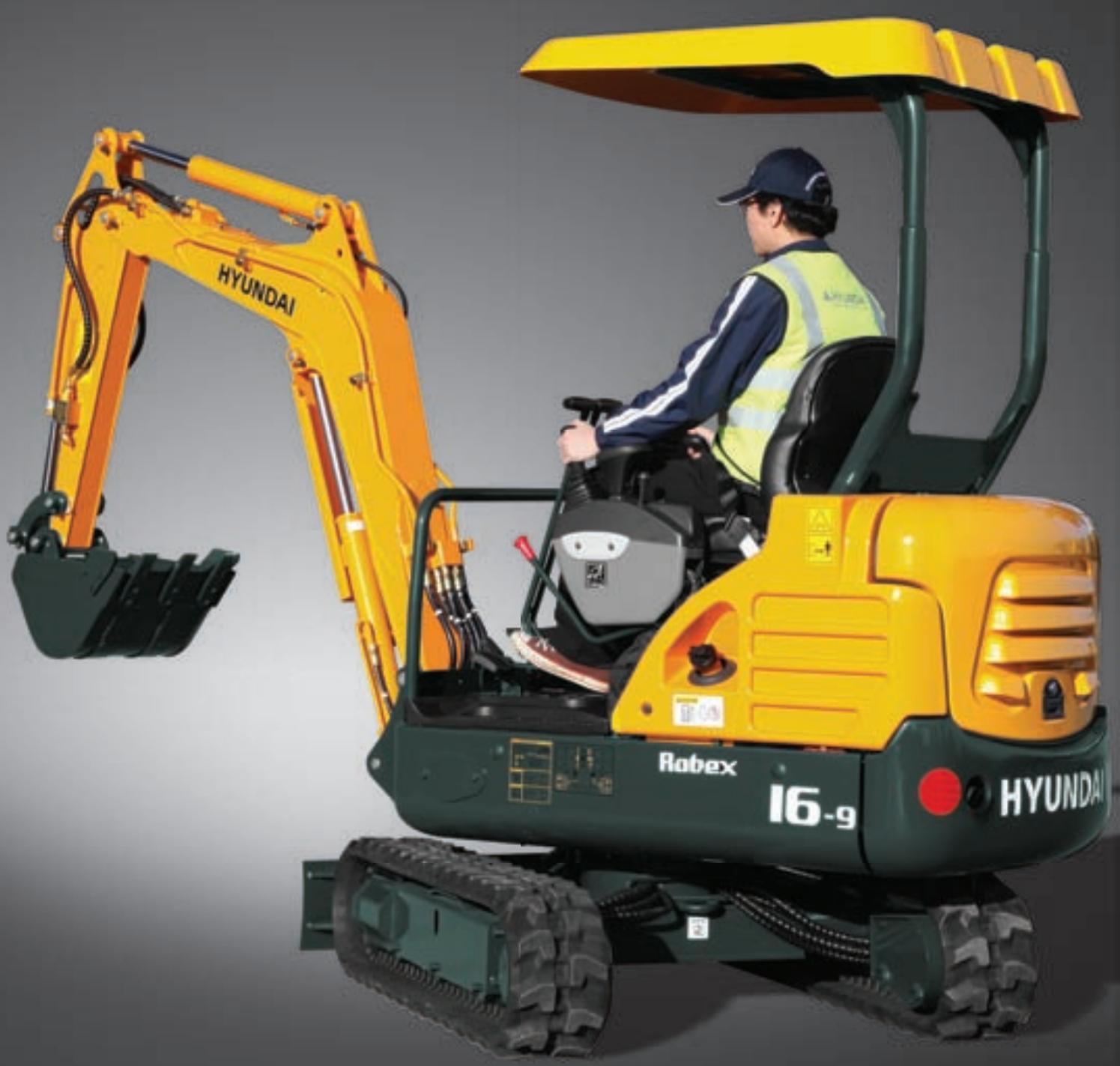

Precision et performance

L'opérateur qui sent que sa machine réagit en souplesse à ses commandes prend plaisir à travailler. La pelle Série 9 garantit des manoeuvres précises et rapides en combinant un circuit hydraulique plus souple, une plus grande visibilité panoramicque et une réduction du stress.

Améliorations du système hydraulique

L'interaction améliorée entre les manettes et la vanne de commande principale se traduit par un contrôle plus précis et des opérations plus fluides. Parmi les fonctionnalités récemment optimisées figurent le cumul du débit du balancier et le maintainen de la flèche, qui permettent d'économiser l'énergie, d'empêcher la cavitation, d'accroître la vitesse et d'éviter le détachment d'accessoires en position neutre.

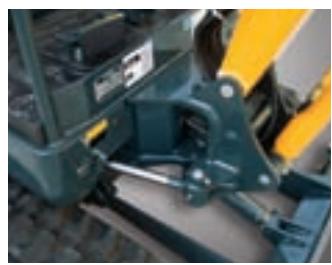

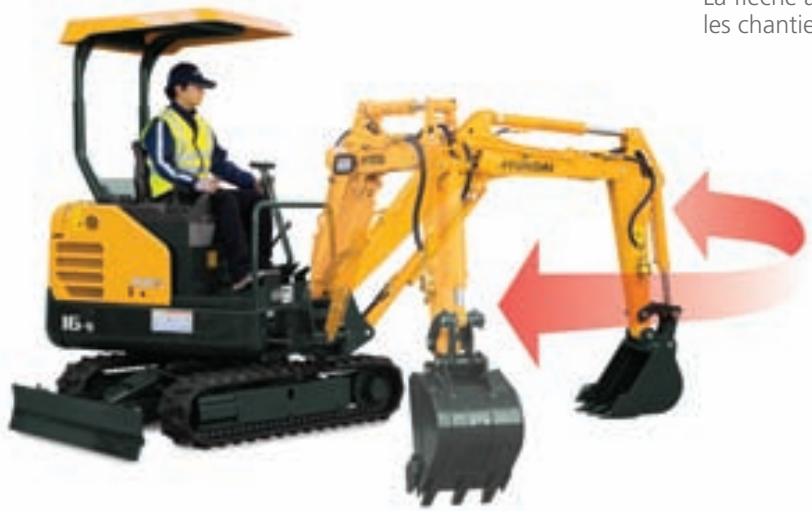

Flèche décalée

La flèche à départ du R16-9 est donc pour un travail efficace dans les chantiers difficiles d'accès.

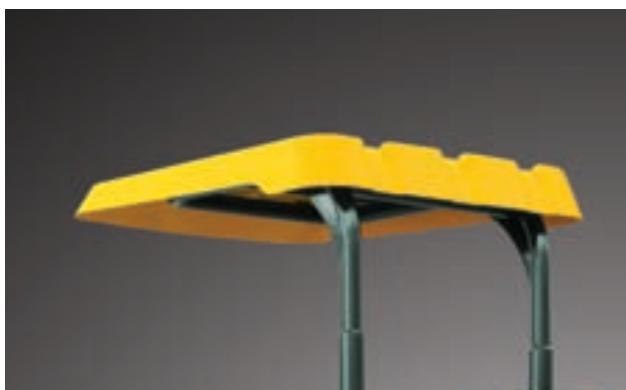

Résistance structurelle

La structure du canopy série R16-9 se compose de tubes plus fins mais plus robustes, pour une sécurité et une visibilité accrues. Le chassin est solide et stable grâce aux pieces souduées en acier à faible tension et haute résistance. La durabilité structurelle a été analysée et testée via une analyse MEF (Méthode des éléments finis) et des tests de durabilité à long terme.

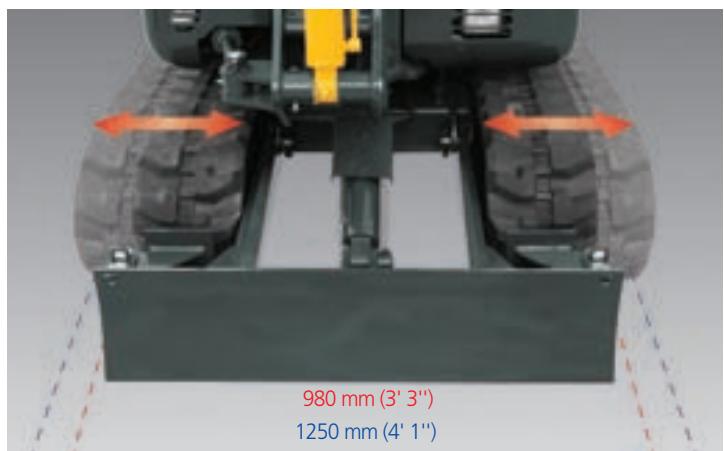

Chàssis hydraulique ajustable

La largeur du train de roulement du R16-9 est régliable entre 980 et 1.250~mm . L'opérateur peut adapter la lame très aisément en retardant des chevilles. Des chenilles caoutchouc sont installées en standard afin de protégger toute surface.

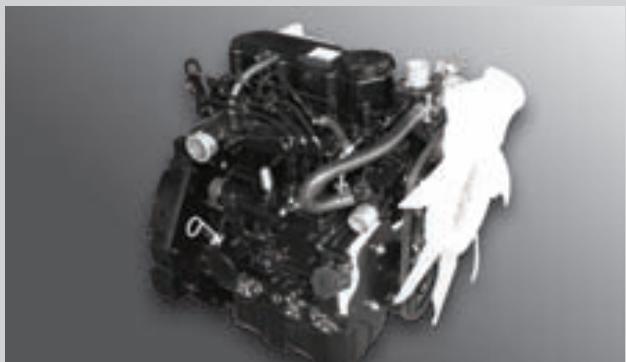

Mitsubishi L3E

Le moteur Mitsubishi L3E se caractérisse par une puissance maximale, une fiabilité élevée et une faible consommation. Il est outre conforme à la norme d'émissions EU Stage lla ou Tier 3a actuelle.

Rentabilité

Tout propriété qui sait combien sa machine lui permet d'économiser prend plaisir à la posseder dans son parc d'engins. Les pelles hydrauliques de la série 9 apportent à votre entreprise des solutions vous permettant d'économiser du temps, du carburant, des pièces détachées et de l'argent pour vos opérations de terrasements.

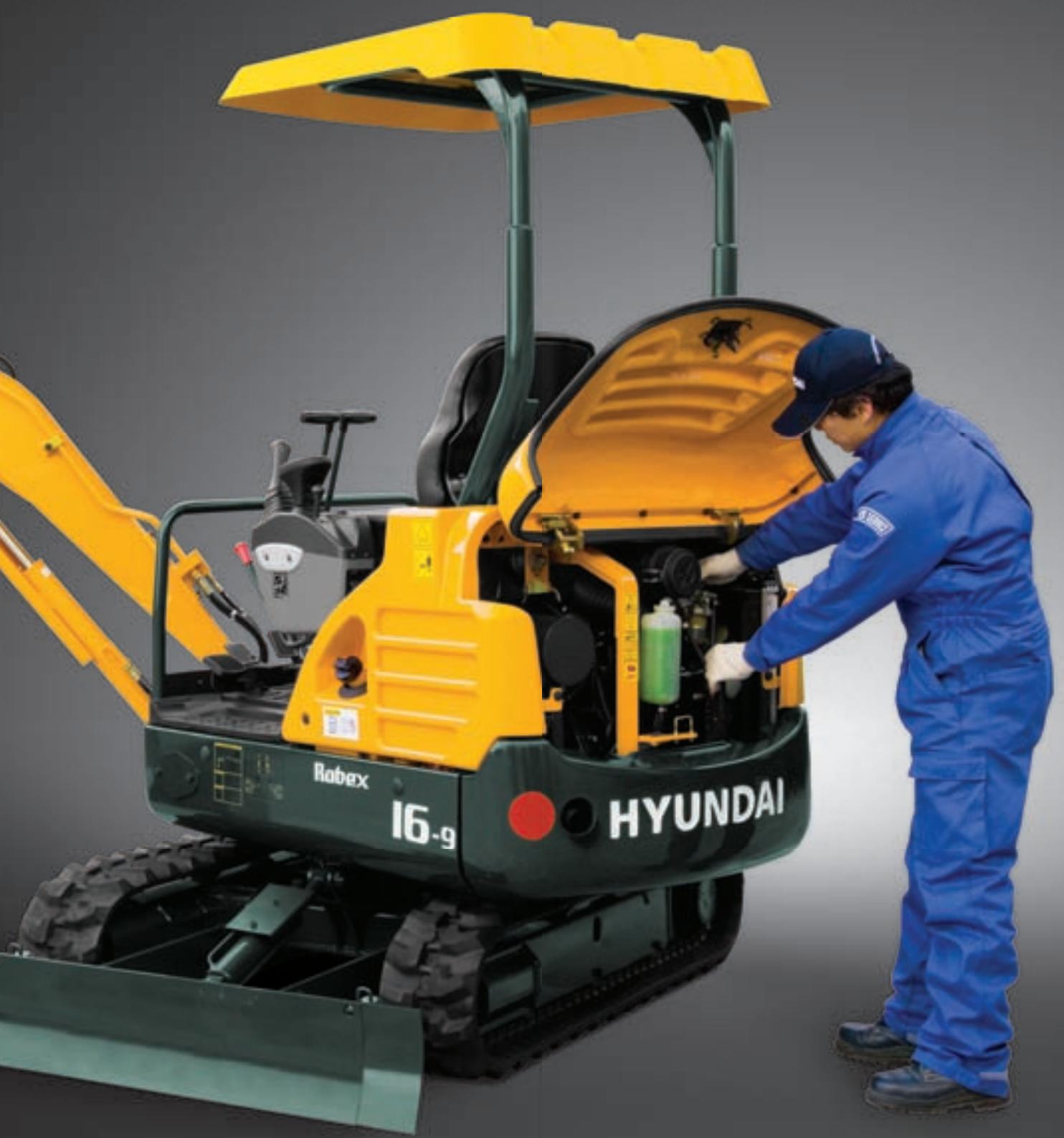

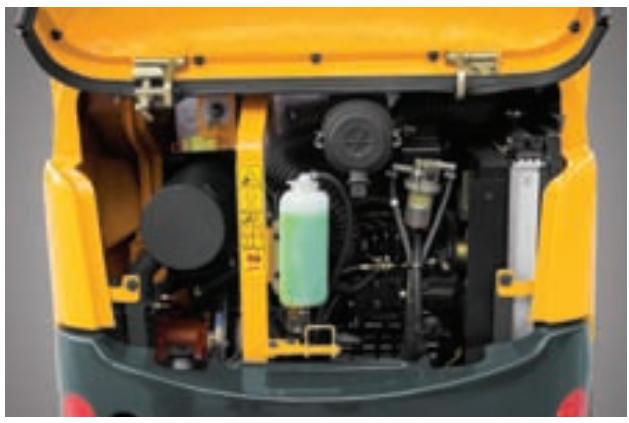

Accès facile pour l'entretien

La R16-9 a été construite dans un souci constant de garantir une accessibilité permanente. Toutes les portes, les couvercles et les capots ont été concus pour permettre une ouverture intégrale. La pelle R16-9 se révèle très spacieuse, ce qui facilité son entretien régulier.

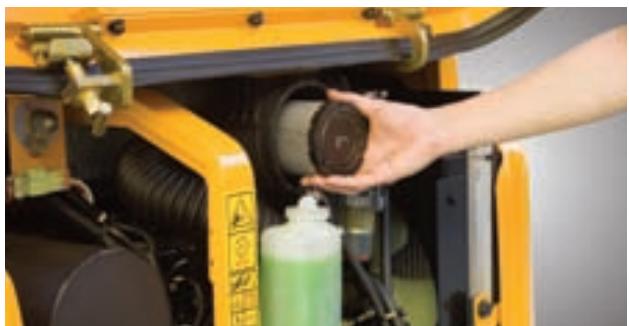

Filtre à air facile à replacer

La pelle R16-9 est équipée d'un contrôle à air durable en plastique, donc pour faciliter son entretien.

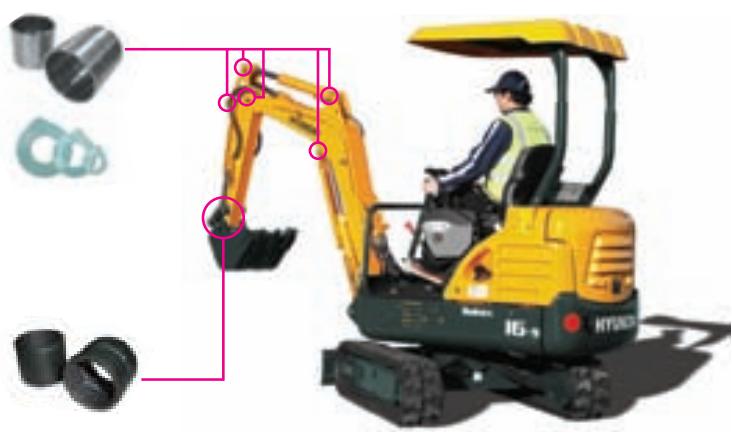

Plus grande longévité des composants

Les frais de fonctionnement sont limités grâce à l'adoption de filtres hydrauliques longue durée (1000 h) et d'une huile hydraulique longue durée (5000 h). L'intervalle de vidange de l'huile a été porté à 250 heures de fonctionnement grâce au recours à des bagues autolubrifiantes et à des cales d'épaissur.

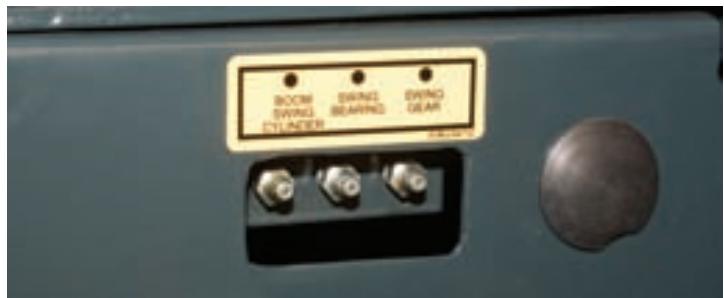

Embouts de graissage centralisés

Embouts de graissage centralisés pour un entretien plus rapide et plus facile.

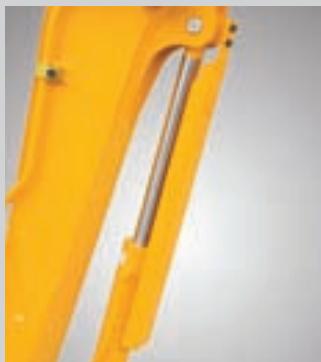

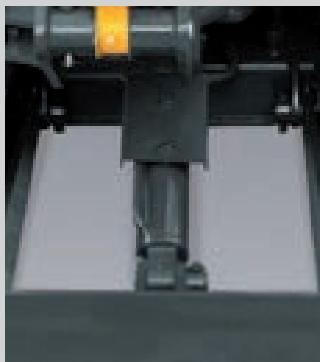

Protecions vérins

Les vérins de la flèche et de la lame niveleuse sont équipés de capots leur assurant une protection supplémentaire.

Specifications

MOTEUR

MODELE		MITSUBISHI L3E
Type		Moteur diesel 4 temps, 3 cylindres en ligne, refroidi à l'eau
Puissance nominale au volant
SAE	J1995 (brut)	16,8 hp (12.5 kw) à 2300 tpm
	J1349 (net)	16,2 hp (12.1 kw) à 2300 tpm
DIN	627 1/1 (brut)	17 ps (12.5 kw) à 2300 tpm
	627 1/1 (net)	16,5 ps (12.1 kw) à 2300 tpm
Couple max.		5,4 kgf.m (39 lbf.ft) à 1800 tpm
Alésage x course		76 mm (2.99") x 70 mm (2.76")
Cylindrée		952 cc (58.1in³)
Batteries		12V, 80 AH
Démarreur		12V - 1,7 kW
Alternateur		12V - 40 A

SYSTÉME HYDRAULIQUE

Pompe principale
Type	Pompes à débit variable, à pistons axiaux, montées en tandem + pompe à engrenages (pilotage)
Débit max.	2 x 17,0 €/min (4.5 US gpm / 3.7 UK gpm)
Pompe de pilotage (pour le circuit de commande)	Pompe à engrenages
Moteurs hydrauliques
Translation	Moteur à pistons axiaux à deux vitesses avec soupape d'équilibrage
Rotation	Moteur à pistons axiaux
Réglage des soupapes de décharge
Circuits de travail	210 kgf/cm² (2990 psi)
Circuit de translation	210 kgf/cm² (2990 psi)
Circuit de rotation	170 kgf/cm² (2420 psi)
Circuit de pilotage	30 kgf/cm² (430 psi)
Soupape de sécurité	Installé

VÉRINS HYDRAULIQUES

Nombre de vérins - alésage X course
Flèche	60 x 465 mm (2.4" x 18.3")
Balancier	60 x 400 mm (2.4" x 15.7")
Godet	55 x 345 mm (2.2" x 13.6")
Orientation de la flèche	55 x 355 mm (2.2" x 14.0")
Lame niveleuse	65 x 93 mm (2.6" x 3.7")
Chàssis ajustable	50 x 270 mm (2.0" x 10.6")

CABINE DE L'OPÉRATEUR

Niveau de bruit (valeur dynamique)
Extréieur de la cabine - LwA	93 dB
Intérieur de la cabine - LpA	82 dB

CONTENANCE DU LIQUIDE DE REFROIDISSEMENT ET DES LUBRIFIANTS

(remplissage)	litres	Gallon américain	Gallon britannique
Réservoir de carburant	25	6.6	5.5
Liquide de refroidissement du moteur	4,2	1.1	0.9
Carter huile moteur	4,2	1.1	0.9
Circuit hydraulique (réservoir)	20	5.3	4.4

LEVIERSDE TRANSLATION

Translation et direction : Deux leviers avec pédales repliables.

COMMANDES HYDRAULIQUES

Type
Commande pilote	Deux manettes avec un levier de sécurité (gauche) : rotation et balancier, (droite) : flèche et godet avec signal avertisseur (ISO)
Régime moteur	Mécanique, type à câble

SYSTÉME DE ROTATION

Moteur de rotation	Moteur à piston axiaux
Démultiplication de rotation	à train planétaire
Graissage du démultiplicitateur de rotation	Bain d'huile
Vitesse de rotation	9,3 tpm

Poids en ordre de marche avec flèche de 1800mm ( 5' 11'' ); balancerie de 960mm ( 3' 2'' ), godet rétro SAE nominal 0.04m^3 ( 0.05yd^3 ), lubricifant, liquide de refroidissement, réservoir à carburant plein, réservoir à huile hydraulique et équipement standard.

Largeur de patin		Rubber shoe 230 mm (9")
Poids en ordre de marche	Protège-cabine	1650 kg (3,640 lb)
Pression au sol	Protège-cabine	0,27 kg/cm2 (3.84 psi)

TRAIN DE ROULEMENT

Le chassis central est intégralement soude avec un train de chenilles renforcé en caisson. Il inclut des galets lubrifiés, des ajusteurs de chenilles avec ressorts amortisseurs, des barbotins et des chenilles caoutchouc.

Chàssis de chenille	Chàssis ajustable
Nombre de guides de chenille de chaque côté	3 EA

Flèche : 1,80 m (5' 11") / Balancier : 0,96 m (3' 2") / Godet : 0,04 m³ (0.05 yd³) SAE profilé / lame nivèleuse levée : 230 mm (9") chenilles en caoutchouc

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		2.0 m (7 ft)		2.5 m (8 ft)		3.0 m (10 ft)		Capacité		Portée
										m (ft)
3.0 m	kg							300	270	2.72
(10 ft)	lb							660	600	(8.9)
2.5 m	kg			340	310			220	200	3.22
(8 ft)	lb			750	680			490	440	(10.6)
2.0 m	kg			330	300	240	220	180	170	3.52
(7 ft)	lb			730	660	530	490	400	370	(11.5)
1.5 m	kg	470	420	320	290	240	220	170	150	3.69
(5 ft)	lb	1040	930	710	640	530	490	370	330	(12.1)
1.0 m	kg	450	400	310	280	230	210	160	140	3.76
(3 ft)	lb	990	880	680	620	510	460	350	310	(12.3)
0.5 m	kg	420	380	300	270	220	200	160	140	3.74
(2 ft)	lb	930	840	660	600	490	440	350	310	(12.3)
Niveau du sol	kg	410	370	290	260	220	200	160	150	3.62
	lb	900	820	640	570	490	440	350	330	(11.9)
-0.5 m	kg	410	360	290	260	220	200	180	170	3.39
(-2 ft)	lb	900	790	640	570	490	440	400	370	(11.1)
-1.0 m	kg	410	370	290	260			230	200	3.00
(-3 ft)	lb	900	820	640	570			510	440	(9.8)
-1.5 m	kg	430	380
(-5 ft)	lb	950	840
-2.5 m	kg							230	210	3.14
(-8 ft)	lb							510	460	(10.3)

Fliche : 1,80 m (5' 11") / Balancier : 0,96 m (3' 2") / Godet : 0,04 m³ (0.05 yd³) SAE profile / lame niveleuse abaisée : 230 mm (9") chenilles en caoutchouc

Hauteur du point de charge m (ft)		Rayon de charge						A portée max.
		2.0 m (7 ft)		2.5 m (8 ft)		3.0 m (10 ft)		Capacité		Portée
										m (ft)
3.0 m	kg							*480	290	2.72
(10 ft)	lb							*1060	640	(8.9)
2.5 m	kg			*490	320			*430	210	3.22
(8 ft)	lb			*1080	710			*950	460	(10.6)
2.0 m	kg			*610	320	*410	230	*410	180	3.52
(7 ft)	lb			*1340	710	*900	510	*900	400	(11.5)
1.5 m	kg	*970	450	790	310	560	230	390	160	3.69
(5 ft)	lb	*2140	990	1740	680	1230	510	860	350	(12.1)
1.0 m	kg	1210	420	770	300	560	220	380	150	3.76
(3 ft)	lb	2670	930	1700	660	1230	490	840	330	(12.3)
0.5 m	kg	1180	400	760	290	550	220	380	150	3.74
(2 ft)	lb	2600	880	1680	640	1210	490	840	330	(12.3)
Niveau du sol	kg	1170	390	750	280	540	210	400	160	3.62
	lb	2580	860	1650	620	1190	460	880	350	(11.9)
-0.5 m	kg	1160	390	740	280	540	210	450	180	3.39
(-2 ft)	lb	2560	860	1630	620	1190	460	990	400	(11.1)
-1.0 m	kg	1170	390	750	280			550	220	3.00
(-3 ft)	lb	2580	860	1650	620			1210	490	(9.8)
-1.5 m	kg	1180	400
(-5 ft)	lb	2600	880
-2.5 m	kg							*480	220	3.14
(-8 ft)	lb							*1060	490	(10.3)

1. Les capacités de levage sont basées sur les specifications SAE J1097, ISO 10567.

2. La capacité de levage de la série Robex ne dépasse pas 75% de la charge de basculement, la machine se trouvant sur un sol ferme de niveau, ou 87% de la capacité hydraulique totale.

3. Le point de charge est un crochet de levage situé à l'arrière du godet.

4. (*) indique la charge limitée par la capacité hydraulique.

ÉQUIPEMENT STANDARD

Canopy conforme à la norme ISO

Canopy ROPS (ISO 3471)

FOPS (ISO 3449)

TOPS (ISO 12117)

Contrôle centralisé

Jauges et indicateurs

Jauge de carburant

Indicateur de température du liquide

de refroidissement moteur

Système d'ayertissement

Système d'accoupling rapide

Pression de I'huile moteur

Température du liquide

de refroidissement moteur

Prechauffage

Batterie faible

Filtre à air obstrué

Niveau de carburant bas

• Une seule clé pour tout

Siège de suspension mécanique

avec ceinture de sécurité

• Système d'inclinaison de la console (LH.)
• Deux phares de travail avant
• Avertisseur sonore electrique
• Batterie (1 x 12 V x 80 AH)
  Coupe-circuit de batterie
  Frein de rotation automatique
• Reservoir amovible

Séparateur d'eau, circuit /conduite/
de carburant
Flèche monobloc (1.80 m)
Balancier (0.96 m)
Chenilles caoutchouc (230mm)
Conduites à action simple (marteau, etc.)
Conduite à double action
(benne preneuse, etc.)

ÉQUIPEMENT OPTIONNEL

Accumulateur, abaisement

de l'équipement de travail

Alarmedeplacement

Kit d'outils

• Tenue pour l'opérateur

• Vanne pour le changement

de fonction de levier

Dimensions et rayon d'action

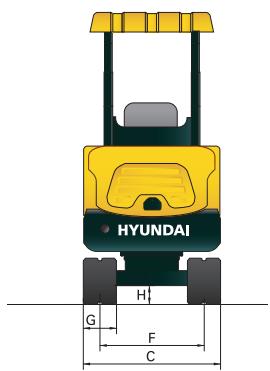

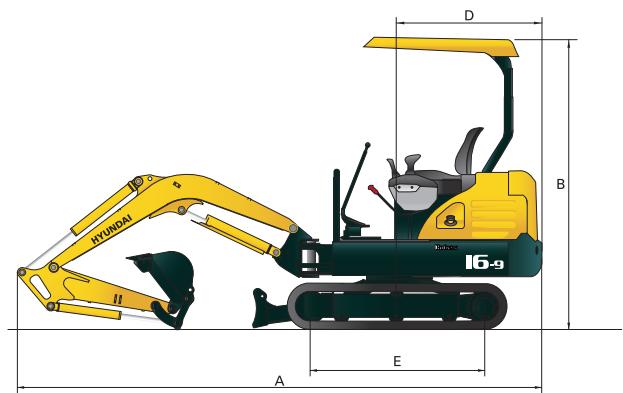

R16-9 DIMENSIONS

mm (ft-in)

A	Longueur hors tout	3840 (12'7")	E	Empattement	1230 (4'0")
B	Hauteur hors tout de la canopy	2300 (7'7")	F	Voie	750 ~1020 (2'6" ~ 3'4")
C	Largeur hors tout	980 ~1250 (3'3" ~ 4'1")	G	Largeur du patin de chenille	230 (0'9")
D	Rayon de rotation de la section arrêté	1065 (3'6")	H	Garde au sol	150 (0'6")

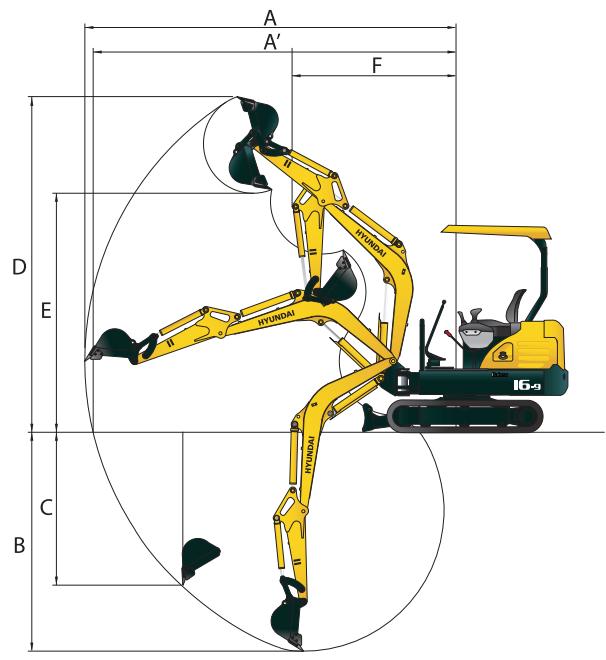

R16-9 RAYON D'ACTION

mm (ft·in)

	Longueur de la flèche	1800 (5'11")
	Longueur du balancier	960 (3'2")
A	Portée d'attaque max.	3970 (13'0")
A'	Portée d'attaque max. au sol	3880 (12'9")
B	Profondeur d'attaque max.	2250 (7'5")
C	Profondeur d'attaque max. pour murs verticaux	1785 (5'10")
D	Hauteur d'attaque max.	3670 (12'0")
E	Hauteur de déversement max.	2550 (8'4")
F	Rayon de rotation min.	1615 (5'4")

les specifications internationales. Toutes les mesures faisant partie du système impérial sont arrondies à la livre ou au pouce ou centimètres le plus proche.

VOTRE CONTACT

HYUNDAI

HEAVY INDUSTRIES EUROPE

CONSTRUCTION EQUIPMENT

Hyundai Heavy Industries Europe N.V.

VOSSENDAAAL 11, 2440 GEEL, BELGIUM TEL: [phone] FAX: [phone]
