Type de produit	Véhicule industriel : camion de remorquage/à plateau électrique
Modèles	40T (capacité 4000 kg) et 15P (capacité 1500 kg)
Marque	HYUNDAI
Dimensions (40T)	Longueur : 2050 mm, Largeur : 1100 mm, Hauteur : 1400 mm, Empattement : 1200 mm
Dimensions (15P)	Longueur : 2798 mm, Largeur : 1100 mm, Hauteur : 1400 mm, Empattement : 1700 mm
Poids à vide (40T)	1250 kg
Poids à vide (15P)	1200 kg
Vitesse de déplacement	Chargé : 8 km/h, Déchargé : 10 km/h
Rayon de braquage extérieur (40T)	1565 mm
Rayon de braquage extérieur (15P)	2065 mm
Alimentation	Batterie 48V, capacité 280 Ah/5HR
Moteur d'entraînement	2,7 kW, type S.E.M (Système d’Entraînement Motorisé)
Pneumatiques avant	Φ 305x127 (1) pour les deux modèles
Pneumatiques arrière (40T)	4.00-8 (2)
Pneumatiques arrière (15P)	5.00-8-8PR (2)
Transmission	Convertisseur CC-CC haute fréquence, protection contre courts-circuits, surcharge, inversion de polarité
Fonctions principales	Remorquage électrique, fonction anti-recul, antiroulis, accélérateur sans contact, servodirection hydraulique
Entretien et nettoyage	Vérification rapide du niveau d'huile, accès aisé pour maintenance
Sécurité	Frein de stationnement à faible effort, marches antidérapantes, système de freinage régénératif
Pièces détachées et réparabilité	Options disponibles : gyrophare, pneus avant en uréthane, pneus non marquants, pont cargo, siège à suspension, bavette
Informations générales	Fonctionnement silencieux, respectueux de l'environnement, espace opérateur optimal, volant réglable

FOIRE AUX QUESTIONS - 40T 15P HYUNDAI

Quelle est la capacité de charge du modèle 40T ?

Le modèle 40T a une capacité de charge de 4000 kg.

Quelle est la vitesse maximale de ces camions ?

La vitesse de déplacement est de 8 km/h en charge et 10 km/h à déchargé.

Comment fonctionne la fonction anti-recul ?

La fonction anti-recul assure un redémarrage en douceur même en pente sans mouvement arrière. Le système utilise le courant électrique généré comme force de freinage.

Quelle est la tension de la batterie ?

La batterie a une tension de 48 V et une capacité de 280 Ah/5HR.

Quels sont les pneumatiques arrière du modèle 15P ?

Le modèle 15P utilise des pneus arrière de taille 5.00-8-8PR (2).

Comment entretenir le niveau d'huile ?

La vérification du niveau d'huile est rapide et aisée grâce à des accès faciles sur le véhicule.

Quels sont les dispositifs de sécurité inclus ?

Le véhicule est équipé d'un frein de stationnement à faible effort, de marches antidérapantes, d'un système de freinage régénératif et d'une fonction antiroulis.

Quelles options sont disponibles pour les pneus ?

En option, vous pouvez choisir des pneus avant en uréthane ou des pneus non marquants.

Le volant est-il réglable ?

Oui, le volant est réglable pour offrir un maximum de confort à l'opérateur.

Quel est le rayon de braquage extérieur du modèle 40T ?

Le rayon de braquage extérieur du 40T est de 1565 mm.

MODE D'EMPLOI 40T 15P HYUNDAI

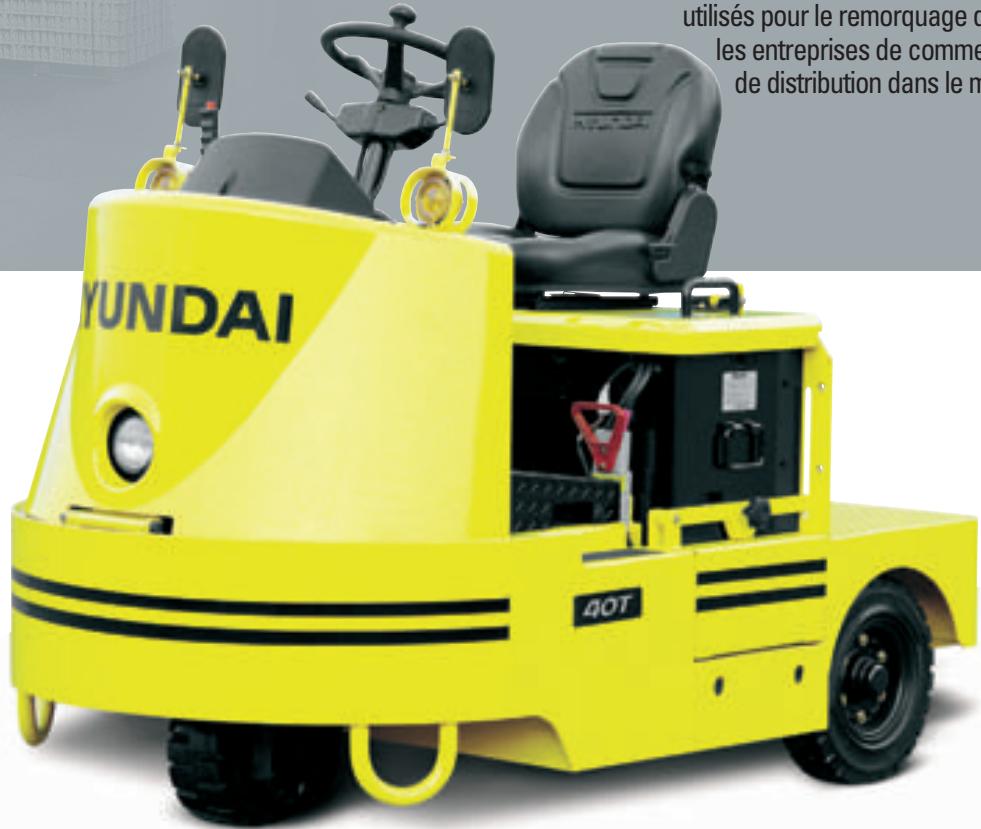

Remorquage électrique / Camions à plateau

4OT/15P

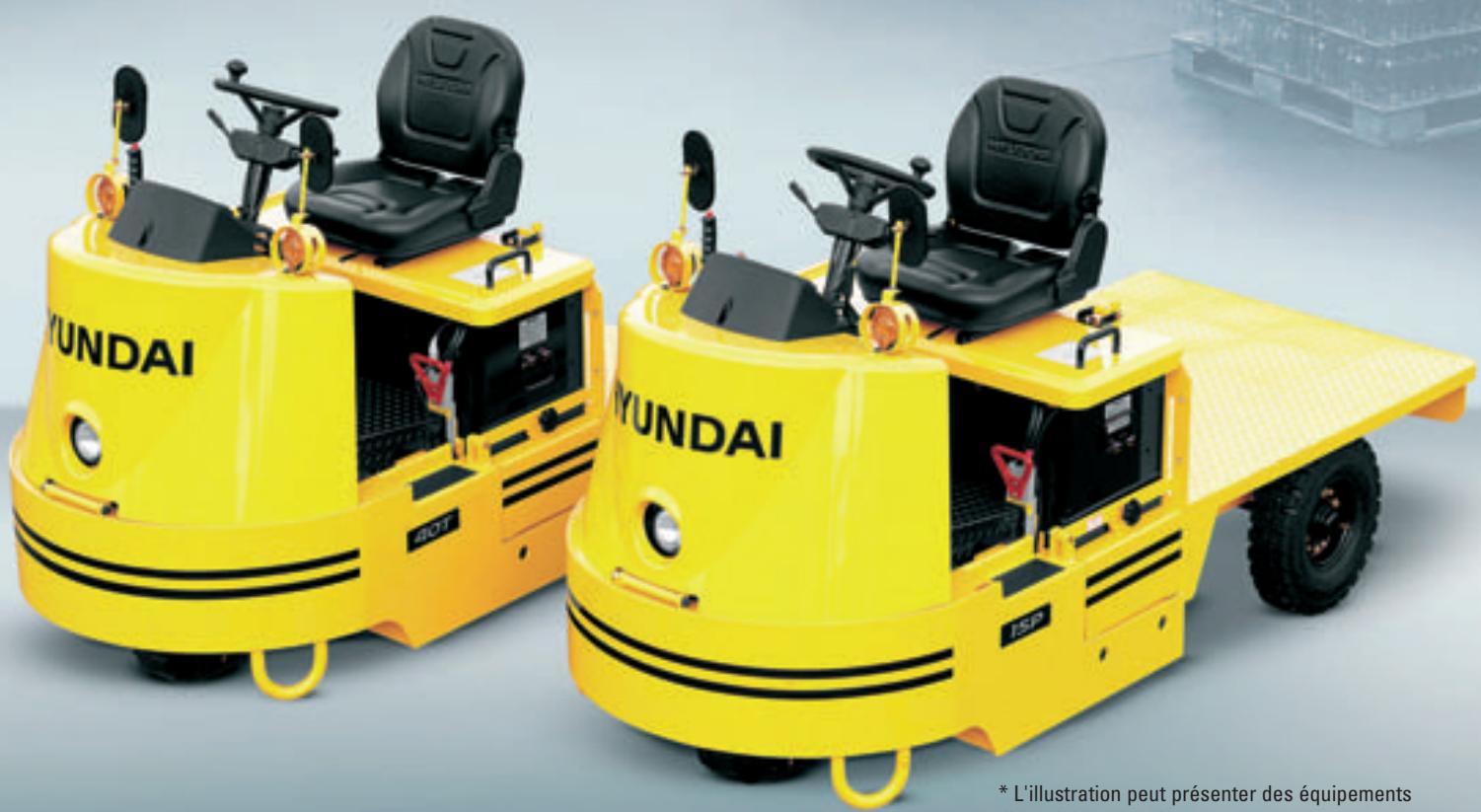

• L'illustration peut prévenir des équipements disponibles en option.

Le remorquage électrique respectueux de l'environnement / Camions à plateau

Révolution de la productivité dans l'industrie des matériaux !

Maximisez la productivité de votre activité grâce à nos puissants et agiles camions à propulsion électrique.

Notre grande expérience dans la production d'équipements de construction nous permet de répondre aux exigences de nos clients.

Les 40T/15P, fabriqués par Hyundai, sont économiques, respectueux de

I'environnement et d'entretien aisé. De même, leur plus grande manœuvrabilité et leur silence font de ces camions, l'un des camions les plus

utilisés pour le remorquage dans

les entreprises de commerce et de distribution dans le monde.

La fonction anti-recul assure un redémarrage en douceur même en pente sans mouvement vers l'arrière. Antiroulis désactivé : Cette fonction est conçue de manière à ce qu'un véhicule à l'arrêt face vers le bas ne prenne pas de la vitesse après avoir relâché la pédale de frein. Le véhicule utilise pour ce faire le courant électrique généré comme force de freinage. Même en descente, le système contrôle votre vitesse.

Adaptation CONVERTISSEUR CC-CC CHARACTERISTIQUE

• Haute fréquence (fonctionnement silencieux) Protection contre les court-circuits, la surcharge, la polarité inversée
• Régime de protection IP67
• Amélioration de la sécurité et des performances pendant le fonctionnement. Amélioration de la maintenance et de la durabilité.

Série de camions de remorquage/à plateau Hyundai

Silencieux et respectueux de l'environnement 40T/15P

Les camions de remorquage à propulsion électrique / à plateau de Hyundai garantissent un fonctionnement silencieux et respectueux de l'environnement dans tous les types d'activités; des usines automobiles aux usines d'alimentation.

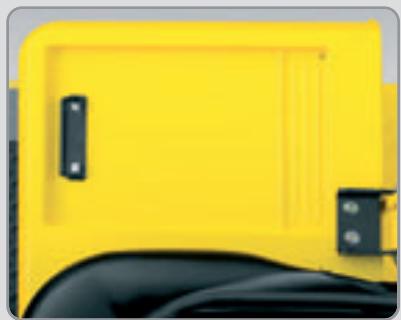

Support d'informations

Une zone située à droite peut être utilisée pour conserver les papiers administratifs pendant le travail.

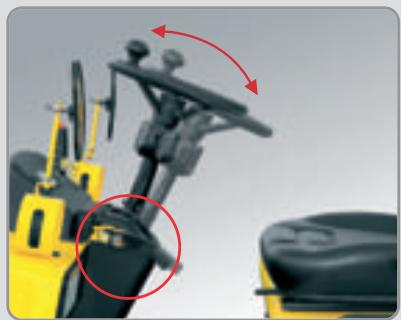

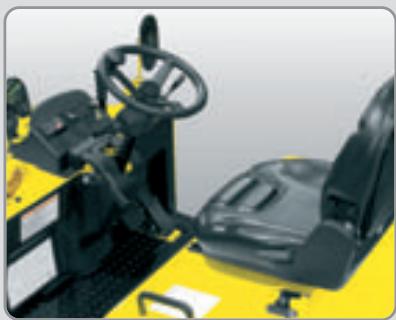

Volant régable

Pour un comportement maximal de l'opérateur, le volant peut être réglé sur la position souhaitée.

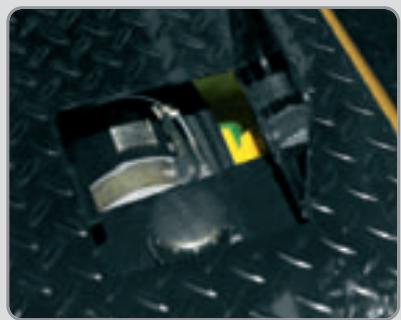

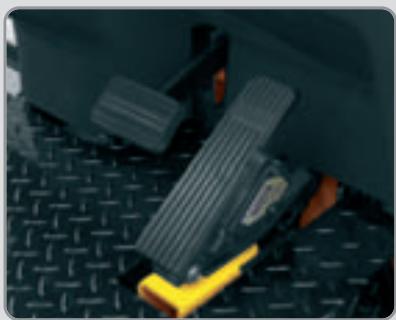

Accéléateur

Un système d'accélération sans contact est installé pour améliorer la durabilité de la machine.

Marches

Les marches antidérapantes sont conçues pour un accès sur et à votre camion.

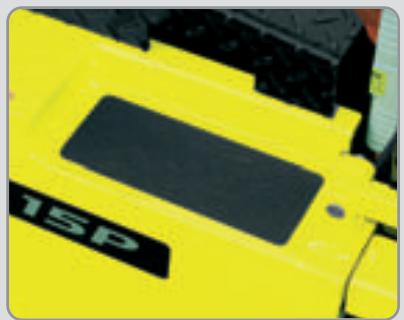

Vérification rapide et aisée du niveau d'huile

Facilité de la maintenance d'huile grâce aux accès aisés.

Servodirection hydraulique des roues avant

La servodirection hydraulique réduit la fatigue de l'opérateur et offre un contrôle de la direction rapide et aisée.

Espace de l'opérateur optimal

Espace ergonomique créé pour offrir un espace optimal et donner le sentiment de conduire une voiture.

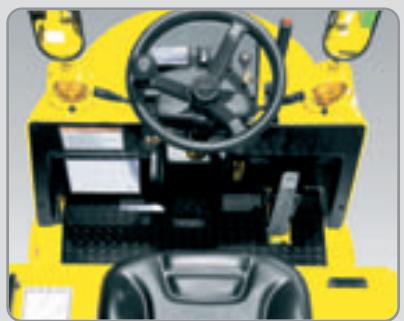

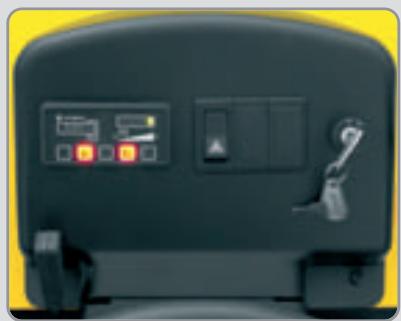

Tableau de bord

Tous les interrupteurs et témoins sont centralisés dans un tableau de commande parfaitement disposé.

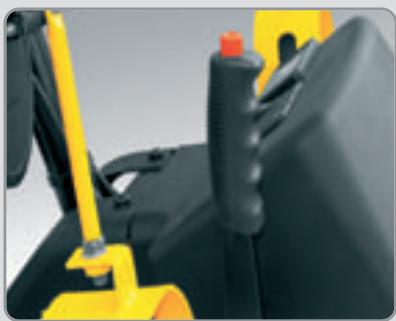

Système de frein de stationnement

Le levier de stationnement demande moins d'effort à l'opérateur.

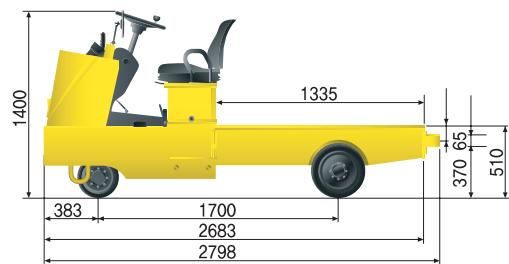

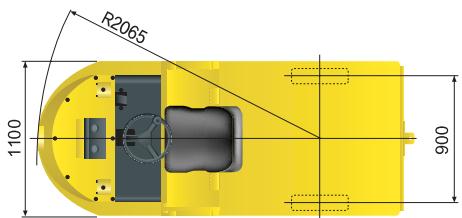

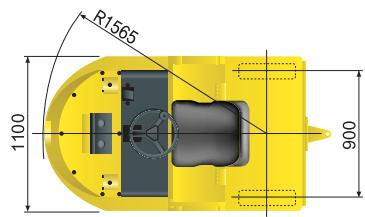

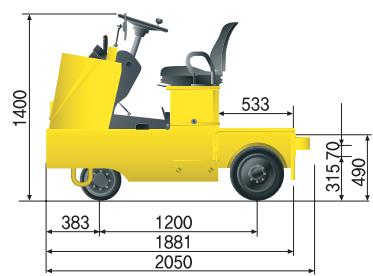

Dimensions 40T

15P

Specifications

Description			Unité	40T	15P
PERFORMANCES	Capacité		kg	4000	1500
	Vitesse de déplacement	Chargé	km/hr	8	8
		Décharge	km/hr	10	10
	Rayon de braquage extérieur		mm	1565	2065
DIMENSIONS	Longueur totale		mm	2050	2798
	Largeur totale		mm	1100	1100
	Hauteur totale		mm	1400	1400
	Empattement		mm	1200	1700
	Voie - Arrière		mm	900	900
	Poids (à vide)		kg	1250	1200
TRANSMISSION	Moteur d'entrainment		kw	2,7	2,7
	Batterie	Tension	V	48	48
		Capacité	AH/5HR	280	280
Type de commande			-	S.E.M	S.E.M
PNEU	Taille, avant		-	Φ 305x127(1)	Φ 305x127(1)
	Taille, arrière		-	4.00-8(2)	5.00-8-8PR(2)

• Les matières et les specifications peuvent faire l'objet de modifications sans préavis. Les valeurs système métrique sont précisées mais les mesures américaines sont arrondies.
• Option : gyrophare, pneus avant en uréthane, pneus non marquant et pont cargo, siège à suspension, bavette.
