| Caractéristiques techniques principales | Harley-Davidson Street Glide, moto touring, moteur Milwaukee-Eight 107, 1746 cm³, couple de 145 Nm à 3250 tr/min |
|---|---|
| Type de transmission | Transmission par courroie, 6 vitesses |
| Dimensions approximatives | Longueur : 2 445 mm, Largeur : 1 020 mm, Hauteur : 1 430 mm |
| Poids | Poids à vide : 362 kg |
| Capacité du réservoir | Réservoir de carburant de 22,7 litres |
| Type de batterie | Batterie au plomb-acide, 12V |
| Puissance | Puissance maximale : environ 75 ch |
| Fonctions principales | Système audio, GPS intégré, régulateur de vitesse, éclairage LED |
| Entretien et nettoyage | Vérification régulière de l'huile moteur, nettoyage du filtre à air, contrôle des freins |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées, réseau de concessionnaires agréés pour réparations |
| Sécurité | Système de freinage antiblocage (ABS), alarme de sécurité, éclairage de jour |
| Informations générales utiles | Conduite confortable pour les longs trajets, accessoires personnalisables, garantie constructeur de 2 ans |
FOIRE AUX QUESTIONS - STREET GLIDE HARLEY-DAVIDSON
Questions des utilisateurs sur STREET GLIDE HARLEY-DAVIDSON
Voici les couples de serrage recommandés pour la Harley-Davidson Street Glide Special 2018. Respecter ces valeurs est essentiel pour garantir la sécurité et la bonne maintenance de votre moto.
Couples de serrage principaux :
- Vis de culasse : 25-30 Nm (18-22 lb-ft)
- Vis de carter d'huile : 10-12 Nm (7-9 lb-ft)
- Vis de collecteur d'échappement : 20-25 Nm (15-18 lb-ft)
- Vis de frein avant : 35-40 Nm (26-30 lb-ft)
- Vis de frein arrière : 35-40 Nm (26-30 lb-ft)
- Vis de roue avant : 120-130 Nm (88-96 lb-ft)
- Vis de roue arrière : 120-130 Nm (88-96 lb-ft)
- Vis de tige de direction : 20-25 Nm (15-18 lb-ft)
Pour un serrage optimal :
- Appliquez le couple de serrage de manière uniforme.
- Respectez l'ordre de serrage recommandé pour chaque composant.
- Utilisez un outil de mesure précis, comme une clé dynamométrique.
Ces valeurs sont indicatives et peuvent légèrement varier selon les pièces spécifiques ou les modifications apportées à la moto. Veillez à toujours vérifier les spécifications exactes lors de l'entretien.
Sur la moto HARLEY-DAVIDSON STREET GLIDE, le câble destiné à brancher un chargeur de batterie se trouve généralement à proximité de la batterie, accessible en retirant le siège :
Étapes pour localiser le câble de charge :
- Retirer le siège : Selon le modèle et l'année, le siège se déclipse ou se dévisse pour accéder au compartiment de la batterie.
- Accéder à la batterie : La batterie est souvent située sous le siège, parfois sous le réservoir ou à l'arrière de la moto.
- Identifier le câble de charge : Sur certains modèles, un câble avec un connecteur spécifique est préinstallé et sort du compartiment batterie. Ce câble est conçu pour faciliter le branchement d'un chargeur sans retirer la batterie.
- Branchement du chargeur : Connectez le chargeur en respectant la polarité : câble rouge sur la borne positive (+) et câble noir sur la borne négative (-).
Si le câble de charge n'est pas visible, il est possible que votre modèle ne soit pas équipé d'un connecteur dédié et qu'il faille brancher directement les pinces du chargeur sur les bornes de la batterie.
Pour localiser le câble de charge sur une Harley-Davidson Street Glide 2025, suivez ces étapes :
1. Retirer le siège de la moto
Le câble de charge est généralement accessible au niveau de la batterie, qui se trouve sous le siège. Pour accéder à la batterie :
- Dévissez les boulons ou utilisez le mécanisme de déverrouillage prévu pour retirer le siège.
- Soulevez le siège pour révéler le compartiment de la batterie.
2. Identifier la batterie et le câble de charge
Une fois le siège retiré :
- Repérez la batterie, souvent située sous le réservoir ou à l'arrière du compartiment.
- Sur la batterie, vous verrez deux bornes : positive (+) et négative (-).
- Le câble de charge peut être un câble avec pinces ou un connecteur spécifique, parfois préinstallé et accessible sans retirer la batterie.
3. Utilisation du câble de charge
Pour charger la batterie :
- Connectez le câble rouge du chargeur à la borne positive (+).
- Connectez le câble noir du chargeur à la borne négative (-).
- Assurez-vous que les connexions sont bien fixées avant de démarrer la charge.
Cette méthode vous permet d'accéder facilement au câble de charge et de maintenir votre batterie en bon état.
Téléchargez la notice de votre Moto au format PDF gratuitement ! Retrouvez votre notice STREET GLIDE - HARLEY-DAVIDSON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil STREET GLIDE de la marque HARLEY-DAVIDSON.
MODE D'EMPLOI STREET GLIDE HARLEY-DAVIDSON

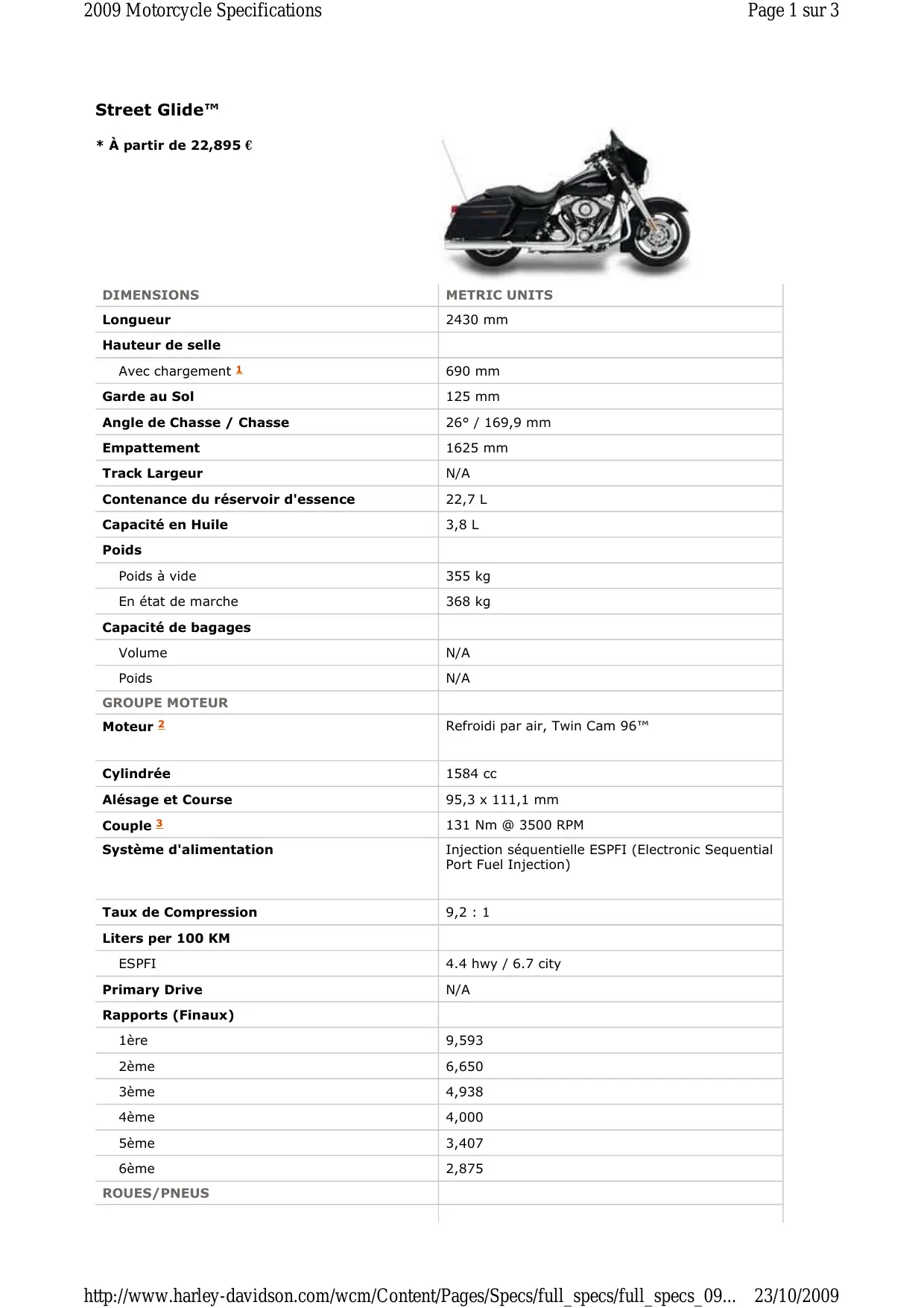

- À partir de 22,895 € DIMENSIONS METRIC UNITS Longueur 2430 mm Hauteur de selle Avec chargement
690 mm Garde au Sol 125 mm Angle de Chasse / Chasse 26° / 169,9 mm Empattement 1625 mm Track Largeur N/A Contenance du réservoir d'essence 22,7 L Capacité en Huile 3,8 L Poids Poids à vide 355 kg En état de marche 368 kg Capacité de bagages Volume N/A Poids N/A GROUPE MOTEUR
Moteur Refroidi par air, Twin Cam 96™ Cylindrée 1584 cc Alésage et Course 95,3 x 111,1 mm Couple
Avant 17" Coulé à fentes, noir Arrière 16" Coulé à fentes, noir Dim. des Pneus Avant 130/80B17 65H Arrière 180/65B16 81H ÉLECTROTECHNIQUE Compteur électronique avec totalisateur monté sur le carénage ; Horloge ; Voltmètre ; Compte-tours ; Double totalisateur journalier réinitialisable ; Indicateur de température ambiante Témoins Témoins Electronique
Phare, point mort, pression d’huile, diagnostic moteur, clignotants, alarme, 6ème vitesse, témoin carburant, régulateur de vitesse N/A Fonction inverse PARTIE-CYCLE Freins 4 pistons avant et arrière Frein de stationnement N/A Angles d'inclinaison (selon le SAEJ1168) 29° / 32° Echappement Nouveau Échappement chromé Deux-en-Un-enDeux avec double silencieux et embouts coupés en biais vers le bas
La mesure tient compte d’un poids de 81,7 kg pour le conducteur.
Carburant recommandé indice d’octane 95 ou supérieur (ROM + MON)/2.
Les valeurs indiquées sont nominales. Les performances peuvent dépendre du pays et de la région.
Les roues standard et en option peuvent dépendre du pays et de la région.
L’alarme inclut l’antidémarrage et la sirène.
La disponibilité des coloris peut dépendre du concessionnaire et est modifiable sans préavis. Les informations de ce site reflètent la conception/fabrication des produits et des pièces à la date de leur diffusion. Le constructeur se réserve à tout moment le droit d’apporter des modifi cations à l’architecture, aux matériaux ou aux caractéristiques des composants de fabrication, à sa seule discrétion et sans avertissement préalable. Peuvent notamment être modifiés les composants de marque ou modèle différent. Certaines motos sont présentées avec des équipements en option. Nous nous réservons le droit d’améliorer en permanence les caractéristiques sans aucune obligation. Les caractéristiques détaillées sur ce site pourraient ne pas être conformes aux certifi cations offi cielles de certains marchés, selon la date de diffusion des informations du site, des differences dans les méthodes de test, et/ou des différences au niveau des véhicules. Les clients souhaitant prendre connaissance des spécifi cations réglementaires relatives à leur véhicule doivent se référer aux documents de certifi cation et/ou contacter leur concessionnaire ou distributeur agréé. Les visières de casque fumes utilisées sur les photos peuvent ne pas être autorisées à la vente ou à l’utilisation sur certains marchés. Certaines variations de couleur sont possibles suite aux limitations des procédés photographiques. Les caractéristiques des véhicules et accessoires peuvent varier d’un pays à l’autre en fonction des réglementations locales, certains modèles et accessoires ne sont pas disponibles dans tous les pays. N’oubliez pas que certains pays interdisent l’importation, l’immatriculation ou l’utilisation de véhicules et accessoires non conformes aux caractéristiques homologuées dans le pays. Le contrôle de certains systèmes et composants est à effectuer tous les 1600 km. © 2001-2009 H-D. Tous droits réservés. http://www.harley-davidson.com/wcm/Content/Pages/Specs/full_specs/full_specs_09... 23/10/2009
