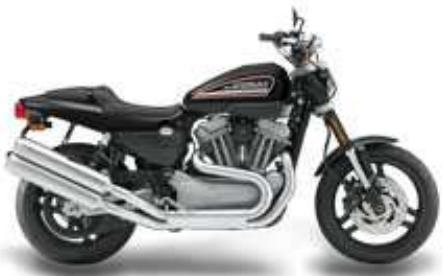

SPORTSTER XR 1200 - Moto HARLEY-DAVIDSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moto
Marque	HARLEY-DAVIDSON
Modèle	SPORTSTER XR 1200
Longueur	2195 mm
Hauteur de selle (avec chargement)	742 mm
Garde au sol	147 mm
Empattement	1515 mm
Contenance du réservoir d'essence	13,25 L
Capacité en huile moteur	2,84 L
Poids à vide	250 kg
Poids en état de marche	260 kg
Moteur	Refroidi par air, Evolution™, 1202 cm³
Alésage et course	88,9 x 96,8 mm
Couple maximal	100 Nm à 3700 tr/min
Système d'alimentation	Injection électronique séquentielle ESPFI
Taux de compression	10:1
Consommation (autouroute/ville)	3,99 L/100 km / 6,36 L/100 km
Transmission (rapports de boîte)	1ère: 9,004; 2ème: 6,432; 3ème: 4,783; 4ème: 3,965; 5ème: 3,400
Roues avant	18" aluminium coulé 3 rayons (noire)
Roues arrière	17" aluminium coulé 3 rayons (noire)
Pneu avant	120/70 R18 M/C 59W
Pneu arrière	180/55 R17 M/C 73W
Freins avant	Double disque, étriers 4 pistons fixes
Frein arrière	Simple disque, étrier 1 piston flottant
Échappement	2-1-2 grande capacité, chrome satin
Instruments	Compteur analogique blanc, vitesse numérique, double totalisateur, horloge
Carburant recommandé	Octane 95 ou supérieur (RON+MON)/2
Intervalle de maintenance	Vidange d'huile et contrôle tous les 1600 km
Coloris disponibles	Vivid Black, Pewter Denim, Mirage Orange Pearl
Prix de départ	10 995 € (noir)

FOIRE AUX QUESTIONS - SPORTSTER XR 1200 HARLEY-DAVIDSON

Quel type d'huile moteur utiliser et quelle est la capacité ?

Utilisez une huile moteur conforme aux spécifications Harley-Davidson, viscosité SAE 20W50. La capacité d'huile moteur est de 2,84 litres (avec filtre). Vérifiez le niveau régulièrement.

Quel carburant dois-je utiliser ?

Le carburant recommandé est de l'essence sans plomb d'indice d'octane 95 ou supérieur (RON+MON)/2. Ne pas utiliser d'essence contenant plus de 10% d'éthanol.

Quelle est la pression des pneus recommandée ?

Les pressions recommandées sont : pneu avant 2,5 bar (36 psi), pneu arrière 2,8 bar (41 psi) à froid. Vérifiez régulièrement, surtout avant de longs trajets.

Comment entretenir la batterie ?

Utilisez un mainteneur de batterie intelligent si la moto reste immobilisée plus de deux semaines. Nettoyez les bornes avec une brosse métallique et vérifiez le niveau d'électrolyte si la batterie n'est pas scellée.

Quel est le programme de maintenance recommandé ?

Harley-Davidson recommande une vidange d'huile et un contrôle général tous les 1600 km. Vérifiez également la tension de la chaîne, les freins, les pneus et les niveaux de liquide.

Comment vérifier le niveau d'huile moteur ?

Placez la moto à la verticale sur une surface plane, moteur chaud au ralenti. Retirez la jauge, essuyez-la, réinsérez-la sans visser, puis retirez-la à nouveau. Le niveau doit se situer entre les repères Min et Max.

Que faire si le voyant moteur s'allume ?

Le voyant moteur peut indiquer un problème de système d'injection ou d'émission. Consultez le manuel pour les codes de diagnostic. Si le voyant reste allumé, faites vérifier par un concessionnaire Harley-Davidson.

Quel est le couple de serrage des bougies ?

Les bougies doivent être serrées à 15 Nm (11 ft-lb). Utilisez une clé dynamométrique pour éviter d'endommager le filetage. L'écartement des électrodes est de 1,0 mm.

Comment régler les suspensions ?

La fourche avant n'est pas réglable en précharge sur ce modèle. L'amortisseur arrière dispose d'un réglage de la précharge via une molette. Tournez dans le sens horaire pour augmenter la dureté.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès des concessionnaires agréés Harley-Davidson ou sur le site officiel. Utilisez le numéro de série (VIN) pour commander les pièces exactes.

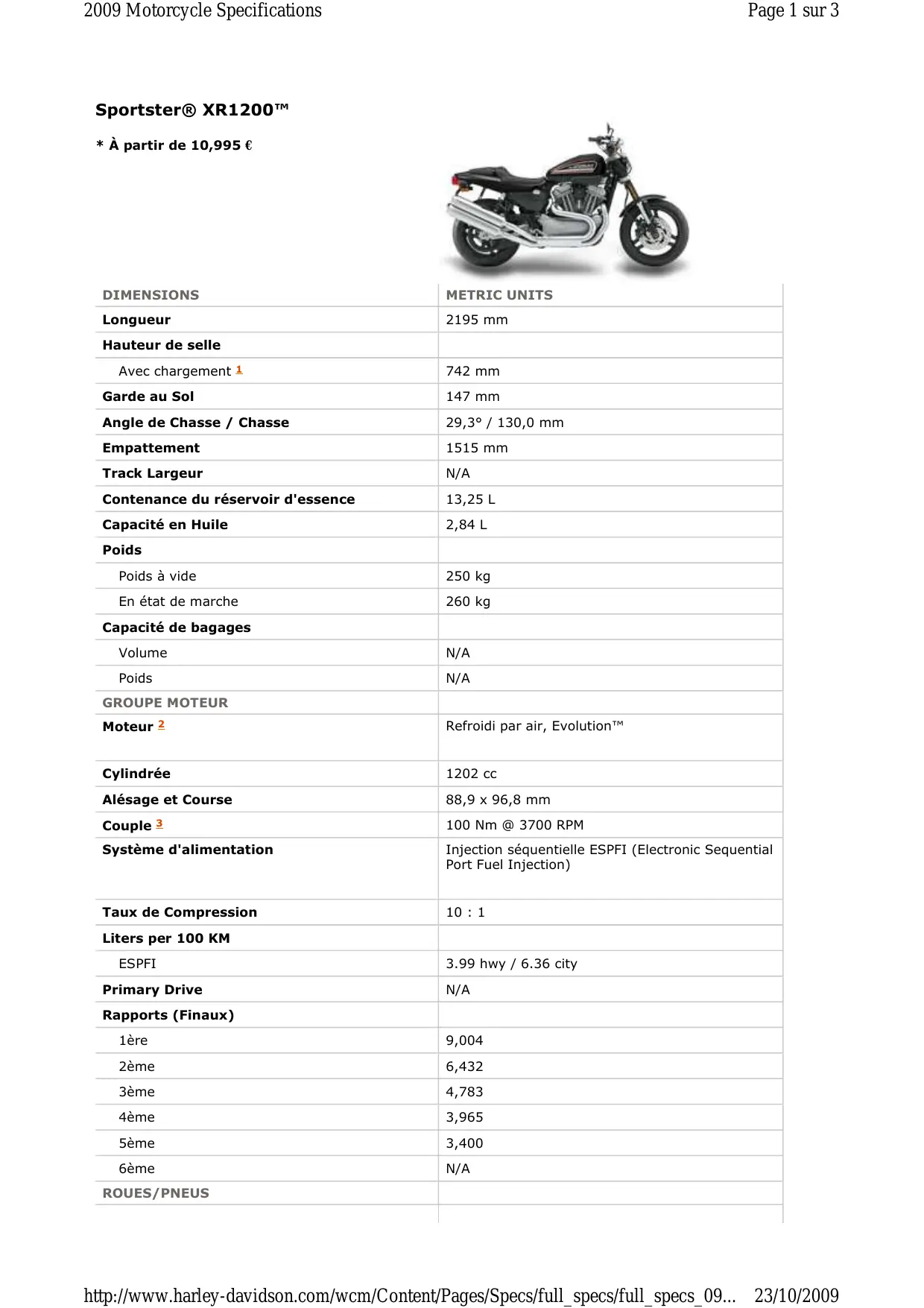

MODE D'EMPLOI SPORTSTER XR 1200 HARLEY-DAVIDSON

*À partir de 10,995 €

DIMENSIONS	METRIC UNITS
Longueur	2195 mm
Hauteur de selle
Avec chargement 1	742 mm
Garde au Sol	147 mm
Angle de Chasse / Chasse	29,3° / 130,0 mm
Empattement	1515 mm
Track Largeur	N/A
Contenance du réservoir d'essence	13,25 L
Capacité en Huile	2,84 L
Poids
Poids à vide	250 kg
En état de marche	260 kg
Capacité de bagages
Volume	N/A
Poids	N/A
GROUPE MOTEUR
Moteur 2	Refroidi par air, Evolution™
Cylindrée	1202 cc
Alésage et Course	88,9 x 96,8 mm
Couple 3	100 Nm @ 3700 RPM
Système d'alimentation	Injection séquentielle ESPFI (Electronic Sequential Port Fuel Injection)
Taux de Compression	10 : 1
Liters per 100 KM
ESPFI	3.99 hwy / 6.36 city
Primary Drive	N/A
Rapports (Finaux)
1ère	9,004
2ème	6,432
3ème	4,783
4ème	3,965
5ème	3,400
6ème	N/A
ROUES/PNEUS
Roues 4
Avant	18" aluminium coulé 3 rayons, noire
Arrière	17" aluminium coulé 3 rayons, noire
Dim. des Pneus
Avant	120/70 R18 M/C 59W
Arrière	180/55 R17 M/C 73W
ÉLECTROTECHNIQUE
Témoins	Instruments compacts exclusifs avec gros comptes blanc, compteur de vitesse numérique, double totalisateur journalier et horloge
Témoins Electronique 5	Feux de détresse sur les commandes des clignotants; Phare, point mort, pression d'huile, clignotants, diagnostic moteur, tímein carburant, tímein batterie, alarme
Fonction inverse	N/A
PARTIE-CYCLE
Freins	Double à 4 pistons fixes à l'avant, piston unique flottant à l'arrête
Frein de stationnement	N/A
Angles d'inclinaison (selon le SAEJ1168)	40° / 39°
Echappement	2-1-2 grande capacité à dégagement direct, orienté vers le haut, finition chrome satin
COLORIS EN OPTION 6
	Vivid Black; Pewter Denim; Mirage Orange Pearl
PRIX
MSRP
Noir	10,995 €
Unicolore	11,195 €
2 tons	N/A €
Custom Color	N/A €
Security	N/A €
Wheel Option	N/A €
ABS Option	N/A €
ABS Option	N/A €
Cruise Control	N/A €
Freight	N/A €

1 La mesure tient compte d'un poids de 81,7 kg pour le conducteur. 2 Carburant recommandé octane 95 ou supérieur (ROM + MON)/2. 3 Les valeurs individuelles sont nominales. Les performances peuvent dépendre du pays et de la région. 4 Les roues standard et en option peuvent dépendre du pays et de la région. 5 L'alarme inclut l'antidémarrage et la sirène. 6 La disponibilité des coloris peut dépendre du concessionnaire et est modifiable sans préavis.

HAUT DE PAGEL

Les informations de ce site reflètent la conception/fabrication des produits et des pièces à la date de leur diffusion. Le constructeur se réserve à tout moment le droit d'apporter des modifications à l'architecture, aux matériaux ou aux caractéristiques des composants de fabrication, à sa seule discrétion et sans avertissement préalable. Peuvent notamment être modifiés les composants de marque ou modèle différent. Certaines motos sont représentées avec des équipements en option. Nous nous réservons le droit d'améliorer en permanence les caractéristiques sans aucune obligation. Les caractéristiques détaillées sur ce site pourraient ne pas être conformes aux certifications officielles de certains marchés, selon la date de diffusion des informations du site, des différences dans les méthodes de test, et/ou des différences au niveau des véhicules. Les clients souhaitant prendre connaissance des spécifications réglementaires relatives à leur véhicule doivent se référer aux documents de certification et/ou contacter leur concessionnaire ou distributeur agréé. Les visières de casque fumées utilisées sur les photos peuvent ne pas être autorisées à la vente ou à l'utilisation sur certains marchés. Certaines variations de couleur sont possibles suite aux limitations des procédés photographiques. Les caractéristiques des véhicules et accessoires peuvent varier d'un pays à l'autre en fonction des réglementations locales, certains modèles et accessoires ne sont pas disponibles dans tous les pays. N'oubliez pas que certains pays interdisent l'importation, l'immatriculation ou l'utilisation de véhicules et accessoires non conformes aux caractéristiques homologuées dans le pays.

Le contrôle de certains systèmes et composants est à effectuer tous les 1600 km.
