Caractéristiques	Détails
Type de produit	Moto cruiser
Modèle	Harley-Davidson Dyna Fat Bob
Moteur	V-Twin, 2 cylindres, 4 temps
Cylindrée	1746 cm³ (107 ci) ou 1868 cm³ (114 ci)
Puissance	80 ch (59 kW) à 5 000 tr/min
Couple	145 Nm à 3 000 tr/min
Transmission	6 vitesses
Poids à vide	295 kg
Dimensions (L x l x H)	2 440 mm x 1 020 mm x 1 050 mm
Hauteur de selle	690 mm
Capacité du réservoir	13,2 litres
Consommation de carburant	5,6 l/100 km
Système de freinage	Freins à disque avant et arrière avec ABS
Suspension avant	Fourche télescopique de 49 mm
Suspension arrière	Amortisseurs réglables
Éclairage	Phare avant LED
Accessoires disponibles	Échappements, sièges, sacoches, etc.
Entretien et nettoyage	Vérification régulière de l'huile, nettoyage de la chaîne, contrôle des freins
Pièces détachées et réparabilité	Disponibilité des pièces d'origine et compatibles
Garantie	2 ans, kilométrage illimité
Normes de sécurité	Conforme aux normes Euro 4
Informations générales	Idéale pour les balades longues et le confort du pilote

FOIRE AUX QUESTIONS - DYNA FAT BOB HARLEY-DAVIDSON

Comment régler le siège de la Harley-Davidson Dyna Fat Bob ?

Pour régler le siège, localisez les vis sous le siège et utilisez une clé Allen pour les desserrer. Ajustez la position selon vos préférences et resserrez les vis.

Quels types d'huile moteur sont recommandés pour la Dyna Fat Bob ?

Il est recommandé d'utiliser de l'huile moteur 20W50 spécialement conçue pour les motos Harley-Davidson. Assurez-vous de vérifier le manuel du propriétaire pour des spécifications précises.

Comment vérifier la pression des pneus de ma Dyna Fat Bob ?

Utilisez un manomètre de pression des pneus pour mesurer la pression. La pression recommandée est généralement de 2,4 bars à l'avant et 2,5 bars à l'arrière. Vérifiez régulièrement la pression, surtout avant un long trajet.

Que faire si le tableau de bord ne s'allume pas ?

Vérifiez d'abord la batterie pour vous assurer qu'elle est chargée. Si la batterie est en bon état, vérifiez les fusibles. Si le problème persiste, consultez un professionnel.

Comment nettoyer le filtre à air de la Dyna Fat Bob ?

Retirez le couvercle du filtre à air et retirez le filtre. Nettoyez-le avec un nettoyant pour filtres à air, laissez-le sécher, puis appliquez une huile spéciale pour filtre avant de le réinstaller.

Comment ajuster le tension de la chaîne de ma Dyna Fat Bob ?

Utilisez une clé pour desserrer les écrous de l'axe arrière. Ajustez la tension de la chaîne en déplaçant les boulons d'ajustement de la chaîne jusqu'à obtenir un jeu de 2 à 3 centimètres. Resserrez les écrous et vérifiez la tension à nouveau.

Quelle est la capacité du réservoir de carburant de la Dyna Fat Bob ?

La Dyna Fat Bob a une capacité de réservoir de carburant d'environ 13,2 litres.

Comment changer l'huile de ma Dyna Fat Bob ?

Pour changer l'huile, commencez par chauffer le moteur pendant quelques minutes. Ensuite, utilisez une clé pour retirer le bouchon de vidange et vidanger l'huile usagée. Remplacez le filtre à huile, ajoutez de l'huile neuve par le bouchon de remplissage, et vérifiez le niveau.

Quel type de batterie est recommandé pour la Dyna Fat Bob ?

Il est recommandé d'utiliser une batterie de type AGM (Absorbent Glass Mat) de 12 volts, avec des spécifications adaptées à votre modèle. Consultez le manuel pour plus de détails.

Comment effectuer un entretien régulier sur ma Dyna Fat Bob ?

Pour un entretien régulier, vérifiez l'huile, la pression des pneus, le système de freinage, et nettoyez le filtre à air. Consultez le manuel du propriétaire pour le calendrier d'entretien détaillé.

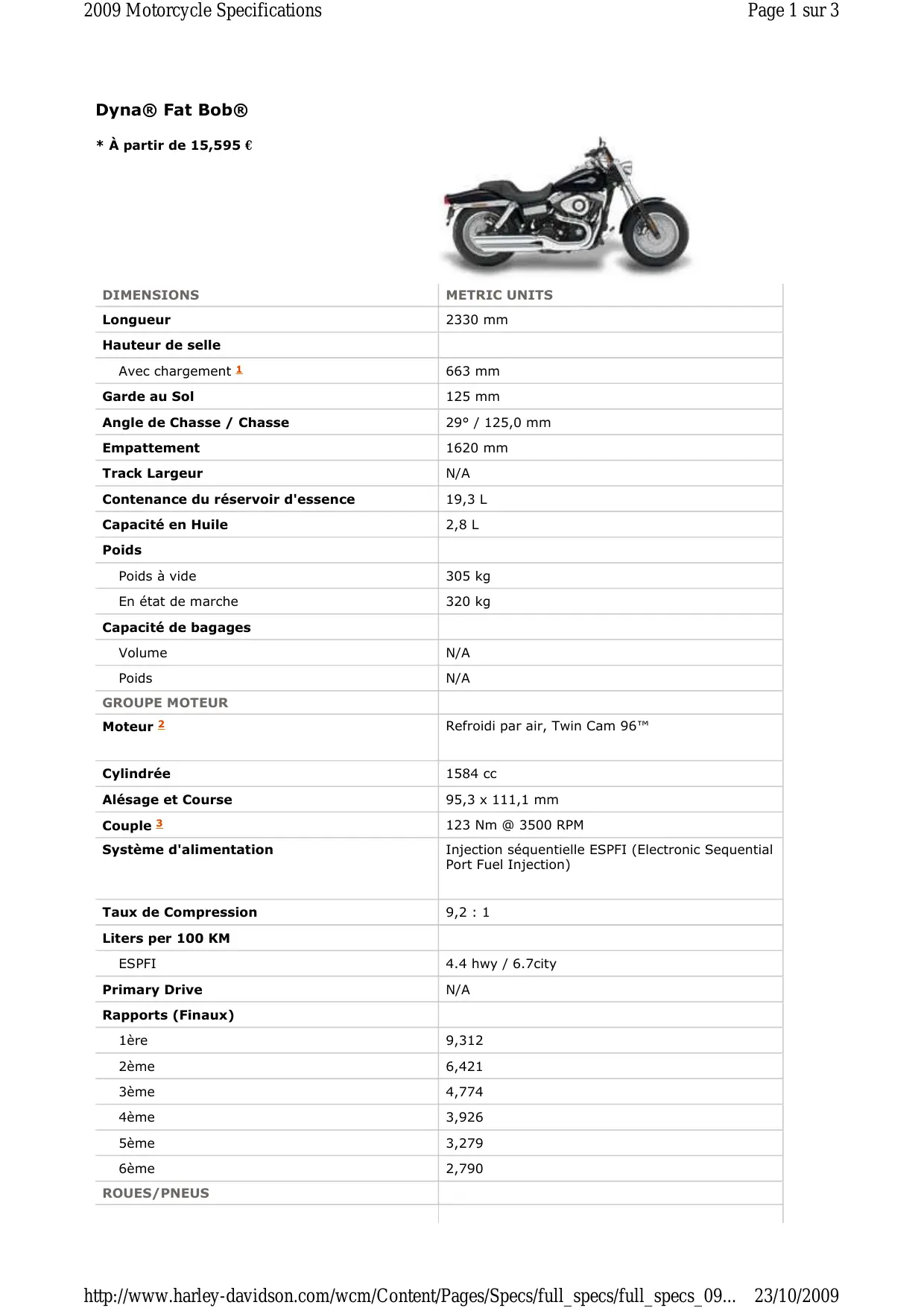

MODE D'EMPLOI DYNA FAT BOB HARLEY-DAVIDSON

DIMENSIONS	METRIC UNITS
Longueur	2330 mm
Hauteur de selle
Avec chargement1	663 mm
Garde au Sol	125 mm
Angle de Chasse / Chasse	29° / 125,0 mm
Empattement	1620 mm
Track Largeur	N/A
Contenance du réservoir d'essence	19,3 L
Capacité en Huile	2,8 L
Poids
Poids à vide	305 kg
En état de marche	320 kg
Capacité de bagages
Volume	N/A
Poids	N/A
GROUPE MOTEUR
Moteur2	Refroidi par air, Twin Cam 96™
Cylindrée	1584 cc
Alésage et Course	95,3 x 111,1 mm
Couple3	123 Nm @ 3500 RPM
Système d'alimentation	Injection séquentielle ESPFI (Electronic Sequential Port Fuel Injection)
Taux de Compression	9,2 : 1
Liters per 100 KM
ESPFI	4.4 hwy / 6.7city
Primary Drive	N/A
Rapports (Finaux)
1ère	9,312
2ème	6,421
3ème	4,774
4ème	3,926
5ème	3,279
6ème	2,790
ROUES/PNEUS
Roues 4
Avant	16" Aluminium coulé avec fentes, argentée
Arrière	16" Aluminium coulé avec fentes, argentée
Dim. des Pneus
Avant	130/90-B16 67H
Arrière	180/70-B16 77H
ÉLECTROTECHNIQUE
Témoins	Compteur électronique avec totalisateur monté sur le réservoir ; Horloge sur le totalisateur ; Totalisateur journalier réinitialisable ; Système d'advertisement des dangers intégré aux commandes des clignotants
Témoins Electronique 5	Phare, point mort, pression d'huile, diagnostic moteur, clignotants, alarme, 6ème vitesse, tímein carburant
Fonction inverse	N/A
PARTIE-CYCLE
Freins	4 pistons avant et 2 arrêté
Frein de stationnement	N/A
Angles d'inclinaison (selon le SAEJ1168)	31° / 30°
Echappement	Échéppement chromé 2-1-2 avec pare-chaleur à fentes Tommy Gun
COLORIS EN OPTION 6
	Vivid Black; Black Pearl; Black Denim; Pewter Denim; Red Hot Sunglo (New)
PRIX
MSRP
Noir	15,595 €
Unicolore	15,895 €
2 tons	N/A €
Custom Color	N/A €
Security	N/A €
Wheel Option	N/A €
ABS Option	N/A €
ABS Option	N/A €
Cruise Control	N/A €
Freight	N/A €

1 La mesure tient compte d'un poids de 81,7 kg pour le conducteur.
2 Carburant recommé nd'octane 95 ou supérieur (ROM + MON)/2.
3 Les valeurs individues sont nominales. Les performances peuvent dépendre du pays et de la région.
4 Les roues standard et en option peuvent dépendre du pays et de la région.
5 L'alarme inclut l'antidémarrage et la sirène.
6 La disponibilité des coloris peut dépendre du concessionnaire et est modifiable sans préavis.

HAUT DE PAGEL

Les informations de ce site reflètent la conception/fabrication des produits et des pieces à la date de leur diffusion. Le constructeur se reserve à tout moment le droit d'apporter des modifi cations à l'architecture, aux matérieliaux ou aux caractéristiques des composants de fabrication, à sa seule discrétion et sans averissement préalable. Peuvent notamment être modifiés les composants de marque ou modele différent. Certaines motos sont représentées avec des équipements en option. Nous nous réservons le droit d'améliorer en permanence les caractéristiques sans aucune obligation. Les caractéristiques détaillées sur ce site pourrait ne pas être conformes aux certifi cations offi cielles de certains marchés, selon la date de diffusion des informations du site, des differences dans les méthodes de test, et/ou des différences au niveau des vehicules. Les clients souhaitant prendre connaissance des spécifique cations réglementaires relatives à leur vehicule doivent se reférer aux documents de certifi cation et/ou contacter leur concessionnaire ou distributeur agréé. Les visières de casque fumes utilisées sur les photos peuvent ne pas être autorisées à la vente ou à l'utilisation sur certains marchés. Certaines variations de couleur sont possibles suite aux limitations des procédés photographiques. Les caractéristiques des vehicules et accessoires peuvent varier d'un pays à l'autre en fonction des réglementsations locales, certains modèles et accessoires ne sont pas disponibles dans tous les pays. N'oubliez pas que certains pays interdisent l'importation, l'immatriculation ou l'utilisation de vehicules et accessoires non conformes aux caractéristiques homologuees dans le pays.

Le contrôle de certains systèmes et composants est à effectuer tous les 1600~km .
