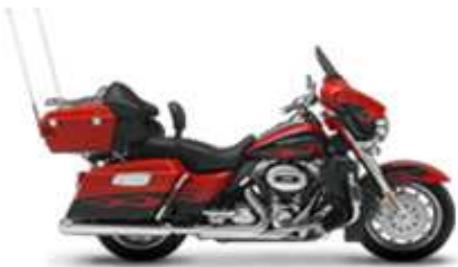

CVO ULTRA CLASSIC ELECTRA GLIDE - Moto HARLEY-DAVIDSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moto touring
Marque	HARLEY-DAVIDSON
Modèle	CVO ULTRA CLASSIC ELECTRA GLIDE
Longueur	2535 mm
Hauteur de selle (sans chargement)	1755 mm
Garde au sol	125 mm
Angle de chasse	26°
Chasse	169,9 mm
Empattement	1635 mm
Poids à vide	407 kg
Poids en état de marche	419,1 kg
Moteur	2 Refroidi par air, Screamin' Eagle Twin Cam 110™
Cylindrée	1803 cc
Alésage	101,6 mm
Course	111,1 mm
Couple maximal	151 Nm à 3500 tr/min
Alimentation	Injection électronique à port séquentiel (ESPFI)
Taux de compression	9,15:1
Boîte de vitesses	6 rapports
Rapports de transmission	1ère: 9,593; 2ème: 6,65; 3ème: 4,938; 4ème: 4; 5ème: 3,407; 6ème: 2,875
Pneus avant	130/80B17 65H
Pneus arrière	180/65B16 81H
Freins	32 mm, 4 pistons avant et arrière
Angle d'inclinaison	33°
Échappement	Double échappement chromé avec silencieux Touring
Éclairage	Feu de route, point mort, clignotants, pression d'huile, diagnostic moteur, régulateur de vitesse, haut-parleurs, accessoire, système de sécurité, six vitesse, niveau de carburant, ABS
Couleurs disponibles	Scarlet Red Pearl / Dark Slate, Riptide Blue / Titanium Dust, Burnt Amber / Hot Citrus
Carburant recommandé	Indice d'octane 95 ou supérieur (R+M)/2

FOIRE AUX QUESTIONS - CVO ULTRA CLASSIC ELECTRA GLIDE HARLEY-DAVIDSON

Quel type d'huile moteur utiliser pour la Harley-Davidson CVO Ultra Classic Electra Glide ?

Utilisez une huile moteur SAE 20W-50 homologuée Harley-Davidson ou de qualité équivalente, conçue pour les moteurs à refroidissement par air.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir de carburant est d'environ 22,7 litres (6 gallons).

Comment vérifier le niveau d'huile ?

Placez la moto à la verticale sur une surface plane, moteur chaud au ralenti pendant 2 minutes, puis coupez le moteur. Attendez 2 minutes, retirez la jauge, essuyez-la, insérez-la sans visser, retirez et lisez le niveau. Il doit se situer entre les repères FULL et ADD.

Quelle pression de pneus recommandée ?

Pneu avant : 2,5 bar (36 psi) ; pneu arrière : 2,8 bar (40 psi). Vérifiez à froid.

Comment régler les suspensions ?

La précharge des ressorts arrière peut être ajustée à l'aide de la molette de réglage située sur les amortisseurs. Tournez dans le sens horaire pour augmenter la précharge (pour un chargement lourd) et antihoraire pour la diminuer.

Que faire si le voyant moteur s'allume ?

Le voyant peut indiquer un problème de diagnostic. Consultez le manuel pour identifier le code. Les causes courantes incluent un bouchon de réservoir mal fermé, un capteur d'O2 défectueux ou un problème d'allumage. Si le voyant clignote, arrêtez-vous dès que possible.

Comment entretenir la batterie ?

Maintenez la batterie chargée avec un chargeur d'entretien si la moto reste inutilisée plus de deux semaines. Vérifiez le niveau d'électrolyte (si batterie non scellée) et nettoyez les bornes. Assurez-vous que les connexions sont serrées.

Quel est l'intervalle de vidange d'huile ?

Tous les 8000 km (5000 miles) ou une fois par an, selon la première échéance. Utilisez une huile moteur SAE 20W-50 de qualité HD.

Comment remplacer un fusible ?

Localisez le boîtier à fusibles sous le couvercle latéral gauche. Utilisez l'extracteur fourni pour retirer le fusible défectueux. Remplacez-le par un fusible de même ampérage. Consultez le manuel pour l'emplacement exact.

Où trouver le numéro de série du moteur ?

Le numéro de série du moteur est gravé sur le côté gauche du carter moteur, près du cylindre avant. Notez-le pour toute commande de pièces.

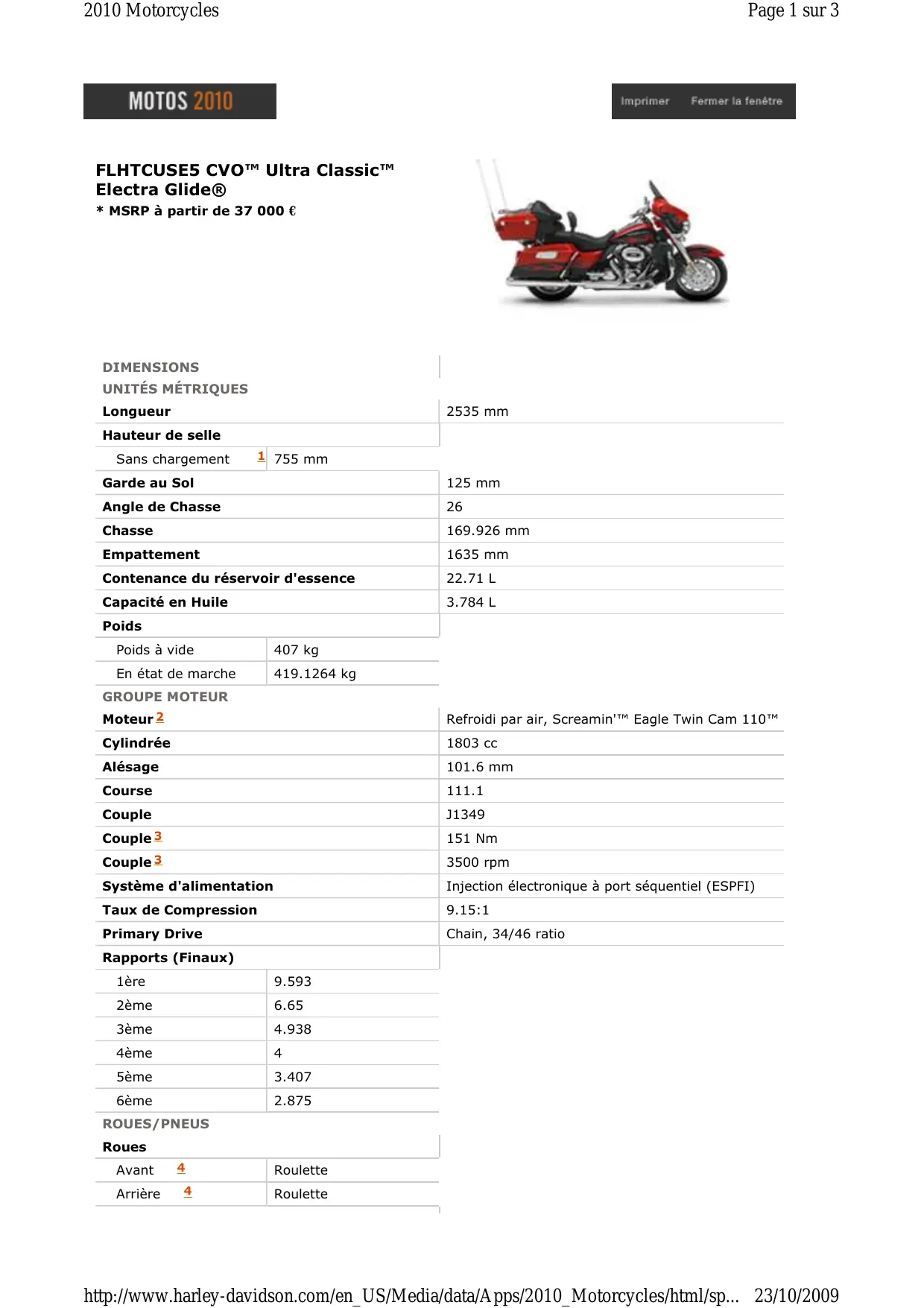

MODE D'EMPLOI CVO ULTRA CLASSIC ELECTRA GLIDE HARLEY-DAVIDSON

• Prix de vente conseillé à partir de 37 000 €

Unités métriques

Longueur : 2535 mm

Hauteur de selle

Sans chargement : 1755 mm

Garde au sol 125 mm

Angle de Chasse 26°

Chasse 169,9 mm

Empattement 1635 mm

Poids

Poids à vide : 407 kg

En état de marche : 419,1 kg

Groupe moteur

Moteur 2 Refroidi par air, Screamin' Eagle Twin Cam 110™

Cylindrée 1803 cc

Alésage 101.6 mm

Course 111.1

Couple J1349

Couple3 151 Nm

3500 rpm

Système d'alimentation : injection électronique à port séquentiel (ESPFI)

Taux de compression : 9.15:1

1ère	9.593
2ème	6.65
3ème	4.938
4ème	4
5ème	3.407
6ème	2.875

Roues

Avant 4	Roulette
Arrière 4	Roulette

Dim. des Pneus

Avant	130/80B17 65H
Arrière	180/65B16 81H

ÉLECTROTECHNIQUE

Témoins Electronique5	Feu de route, point mort, clignotants, pression d'huile, diagnostic moteur, régulateur de vitesse, haut-parleurs, accessoire, système de sécurité, six vitesse, niveau de carburant, ABS
PARTIE-CYCLE
Freins	32 mm, 4 pistons avant et arriA''re
Angles d'inclinaison	33°
Echappement	Double Échépannement chromÉ avec silencieux Touring, embouts chromÉs et protecteurs de silencieux Touring
COLORIS EN OPTION
Couleurs6	Scarlet Read Pearl / Dark Slate with Flame Graphic Riptide Blue / Titanium Dust with Flame graphic Burnt Amber / Hot Citrus with Flame Graphic

PRIX 1

1. La mesure tient compte d'une hauteur de selle sans pilote. 2. Carburant recommandé : indice d'octane 95 ou supérieur (ROM + MON)/2. 3. Les valeurs indiquées sont nominales. Les performances peuvent varier selon le pays et la région. 4. Les caractéristiques des roues de série et en option peuvent varier selon le pays et la région. 5. L'alarme inclut l'antidémarrage et la sirène. 6. La disponibilité des coloris peut dépendre du concessionnaire et peut faire l'objet de modifications sans préavis.

HAUT DE PAGEL

Les informations de ce site reflètent la conception et la fabrication des produits et des pièces à la date de leur diffusion. Le constructeur se réserve à tout moment le droit d'apporter des modifications à la conception, aux matériaux et aux caractéristiques des composants de fabrication, à sa seule discrétion et sans avertissement préalable. Ceci inclut les remplacements de composants de différentes marques ou appellations commerciales. Pour certaines motos, des accessoires sont disponibles en option et font l'objet d'une facturation supplémentaire. Nous nous réservons le droit d'arrêter la production de modèles ou d'en modifier les spécifications sans aucune autre obligation. Les caractéristiques détaillées sur ce site pourraient ne pas être conformes aux certifications officielles de certains marchés, selon la date de diffusion des informations du site, les différences dans les méthodes de test et/ou les différences au niveau des véhicules. Les clients souhaitant prendre connaissance des spécifications réglementaires relatives

à leur véhicule doivent se référer aux documents de certification et/ou contacter leur concessionnaire ou distributeur agréé. Les visières de casque fumées utilisées sur les photos peuvent ne pas être autorisées à la vente ou à l'utilisation sur certains marchés. Certaines variations de couleur sont possibles suite aux limitations des procédés photographiques. Les caractéristiques des véhicules et accessoires peuvent varier d'un pays à l'autre en fonction des réglementations locales. Certains modèles et accessoires ne sont pas disponibles dans tous les pays. N'oubliez pas que certains pays interdisent l'importation, l'immatriculation ou l'utilisation de véhicules et accessoires non conformes aux caractéristiques homologuées dans le pays. Le contrôle de certains systèmes et composants est à effectuer tous les 1600 km.
