XDOCK - Station audio CREATIVE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Station d'accueil audio
Caractéristiques techniques principales	Compatible avec les appareils Creative, connectivité USB, entrée audio auxiliaire, sortie audio RCA.
Alimentation électrique	Alimentation secteur, adaptateur inclus.
Dimensions approximatives	25 cm x 10 cm x 5 cm
Poids	1,2 kg
Compatibilités	Appareils Creative X-Fi, certains modèles de smartphones et tablettes via entrée auxiliaire.
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	100-240V AC
Puissance	20W
Fonctions principales	Lecture audio, amplification du son, connexion multiple d'appareils.
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs.
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles en vente libre.
Sécurité	Ne pas exposer à l'humidité, débrancher lors d'un orage.
Informations générales utiles	Vérifier la compatibilité avec vos appareils avant l'achat.

FOIRE AUX QUESTIONS - XDOCK CREATIVE

Le XDOCK ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de changer de prise pour voir si le problème persiste.

Comment connecter mon appareil au XDOCK ?

Assurez-vous que votre appareil est compatible avec le XDOCK. Placez-le simplement sur le dock et vérifiez que les connexions sont bien alignées.

Le son de mon appareil est faible lorsque je l'utilise avec le XDOCK, que dois-je faire ?

Vérifiez le volume de votre appareil et assurez-vous qu'il n'est pas réglé sur un niveau faible. Vérifiez également les réglages audio du XDOCK.

Est-ce que le XDOCK fonctionne avec tous les appareils ?

Le XDOCK est conçu pour fonctionner avec des appareils spécifiques. Consultez le manuel d'utilisation pour vérifier la compatibilité de votre appareil.

Comment réinitialiser le XDOCK ?

Débranchez le XDOCK de l'alimentation, attendez quelques secondes, puis rebranchez-le. Cela devrait le réinitialiser.

Que faire si le XDOCK ne charge pas mon appareil ?

Vérifiez que votre appareil est correctement positionné sur le dock. Si le problème persiste, essayez d'utiliser un autre câble ou une autre prise électrique.

Comment nettoyer le XDOCK ?

Utilisez un chiffon doux et sec pour essuyer le XDOCK. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Le XDOCK émet des bruits étranges, que faire ?

Débranchez le XDOCK et vérifiez s'il y a des objets bloquant les ventilateurs ou d'autres pièces mobiles. Si le bruit persiste, contactez le service client.

Quelle est la garantie du XDOCK ?

Le XDOCK est généralement couvert par une garantie de 2 ans. Consultez le manuel ou le site web de Creative pour plus d'informations.

MODE D'EMPLOI XDOCK CREATIVE

Votre Xdock™ Creative favorise la technologie X-Fi™ Creative pour une expérience audio supérieure à la qualité CD. Lorsque vous iPod® est placé sur la station Xdock, la musique provenant de votre système Home cinéma est d'une qualité sonore exceptionnelle!

Pour suivez votre lecture pour savoir comment utiliser votre nouvelle station Xdock!

Sommaire

A propos de votre station Xdock 2

A propos de votre télécommande 3

Configuration de la station Xdock 4

Lire de la musique sur votre iPod 7

Utilisation de la station Xdock 9

Utiliser les amplifications X-Fi 14

Connexion d'un casque 15

Connexion à une source audio stéreo externe 15

Transférer de la musique de iTunes 16

FAQ 17

Ca tracteristiques generales 23

Informations de sécurité 24

Conformitéeuropeanne 25

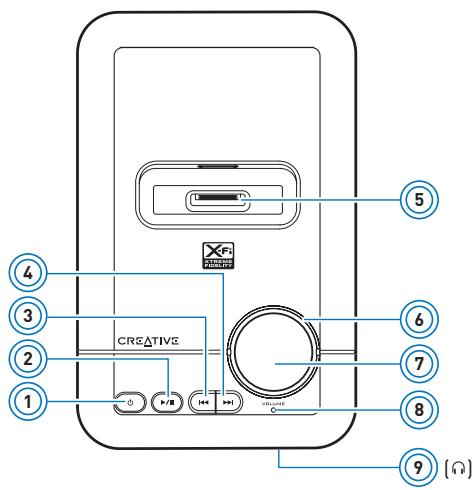

A propos de votre station Xdock

1 Bouton d'alimentation/de veille
2 Bouton de lecture/pause
3 Bouton Précédent/Retour
4 Bouton suivant/avance rapide
5 Connecteur iPod
6 Voyant DEL de volume
7 Réglage de volume Consultez « Utilisation de la station Xdock » sur la page 9.
8 DEL d'alimentation/veille Consultez « Comprendre la DEL d'alimentation/veille » sur la page 10.
9 Prise casque
10 Prise de sortie S-Viséo
11 Prise de sortie video
12 Prise d'entrée de ligne audio
13 Prise de sortie de ligne/ optique audio
14 Port USB
15 Prise d'alimentation 5 V
16 DEL de liaison et bouton de connexion A utiliser avec X-Fi Wireless Receivers.

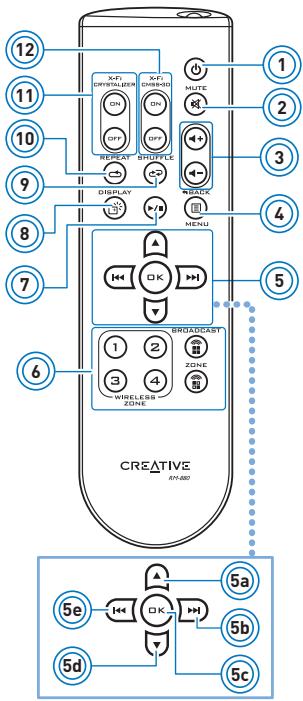

A propos de votre télécommande

La télécommande a une distance de fonctionnement maximale de trois metres.

1 Bouton d'alimentation/ veille
2 Bouton Activer/désactiver le son
3 Boutons de volume
4 Bouton Retour/Menu de iPod
5 Pavé de navigation de iPod

5a. Fait defiler vers le haut.
5b. Passe à la piste suivant ou effectue une avalanche rapide au sein d'une piste.
5c. Execute une option selectionnelle dans un menu.
5d. Fait defiler vers le bas.
5e. Passe à la piste précédente ou effectue un retard rapide au sein d'une piste.

6 Boutons de diffusion et de contrôle de zone

A utiliser avec X-Fi Wireless Receivers. Consultez « Activer les fonctions sans fil » sur la page 11.

7 Bouton de lecture/pause
8 Bouton de rétroéclairage iPod
Le retroeclairage de votre iPod s'estiant automatique après 30 secondes.
9 Bouton de selection de lecture aléatoire iPod
10 Bouton de sélection de répétition iPod
11 Boutons de marche/arrêt X-Fi Crystalizer™
12 Boutons de marche/arrêt X-Fi CMSS®-3D.

Configuration de votre station Xdock

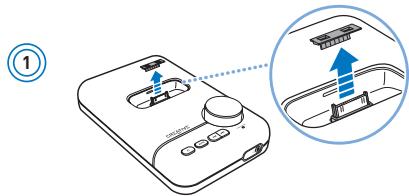

Etape 1: Sélection d'un adaptateur Dock

Votre station Xdock est livre avec cinq adaptateurs Dock
differents, correspondant chacun a un iPod different. Consultez la reference sur le cote de chaque adaptateur Dock pour selectionner celui qui correspond a votre iPod.

iPod mini (4 Go et 6 Go)	3	3
iPod (20 Go et U2 Special Edition)	4	4
iPod (40 Go)	5	5
iPod avec écran couleur (20 Go, 30 Go et U2 Special Edition)	6	6
iPod avec écran couleur (40 Go et 60 Go)	7	7

REMARQUES Les autres modèles iPod sont fournis avec leurs adaptateurs Dock.

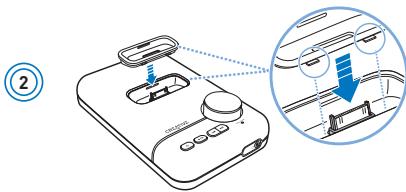

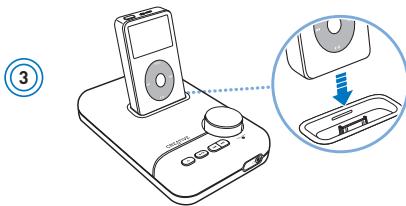

Etape 2: Insérez l'adaptateur Dock

IMPORTANT Notre iPod se charge automatiquement lorsque la station Xdock est connectee à la prise d'alimentation.

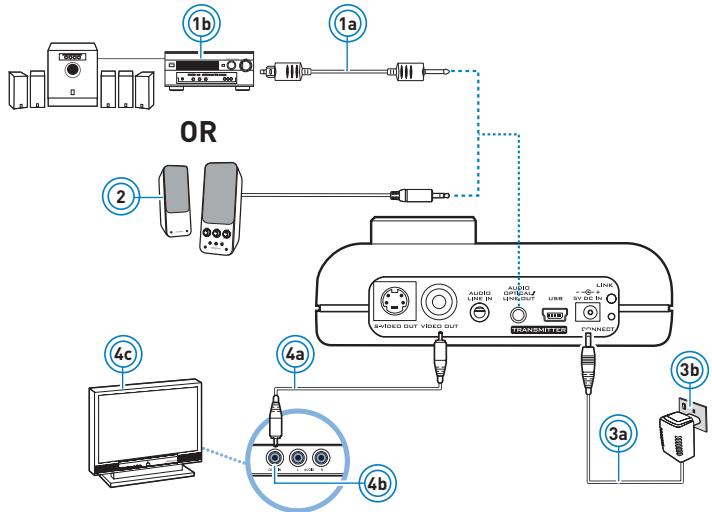

Etape 3: Connectez votre station Xdock

Pour le système Home cinema

1a Câble optique
1b Récepteur de système Home cinéma [avec une prise d'entrée optique et un support de décodage DTSTM]

Pour des haut-parleurs stéreo alimentés

2 Haut-parleurs 2.1 ou stéroid alimentés

3a Adaptateur d'alimentation
3b Prise d'alimentation
4a Cable RCA
4b Prise d'entrée video - Jaune
4c TV (pour les modèles iPod avec video)

REMARQUES

Vous pouvè égalément connecter une station Xdock sur un système Home cinéma à l'aide d'un cable audio de 3,5mm et sur une TV à l'aide d'un cable S-video.

Lorsque la station Xdock se connecte sur la prise d'alimentation, elle prépare la connexion sans fil pour que, le cas échéant, cette connexion soit la meilleure possible et sans interférence. Pendant ce temps, la DEL d'alimentation/veille émet un clignotement rouge puis s'allume en bleu.

Lire de la musique sur votre iPod

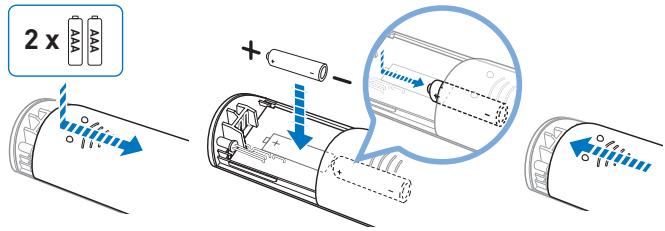

Etape 1: Insérez des piles dans votre télécommande

IMPORTANT Le couvercle de votre télécommande ne s'ouvre qu'a moiety. N'essayez pas de le detacher lorsque vous insérez les piles.

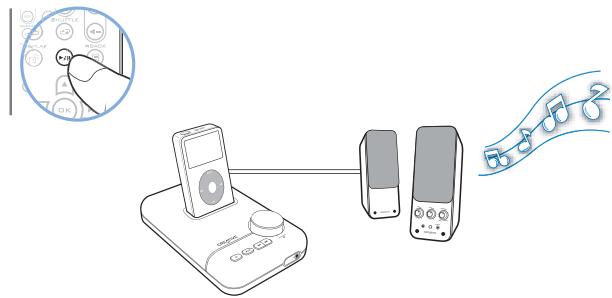

Etape 2: Lire de la musique

IMPORTANT Pour enregistrer le volume et les paramètres d'activation/désactivation des amplifications X-Fi, actévez le mode de veille en appuyant sur le bouton d'alimentation/veille de la télécommande © . La DEL d'alimentation/veille s'allume en rouge. Vous pouvez ensuite débrancher la station Xdock de la prise d'alimentation.

Utilisation de la station Xdock

Réglage de volume

Lors du réglage de volume, levoyant DEL du volume indique le niveau sélectionné pendant environ quatre secondes. Par la suite, tout le voyant DEL du volume reste allumé.

REMARQUES
Vous pouvez également utiliser le réglage de volume sur la station Xdock.

Déscientiver le son

Lorsque vous désactivez le son, la DEL d'alimentation/veille clignote en rouge.

Pour activer le son, appuyez à nouveau sur le bouton qui permet de désactiver le son. La DEL d'alimentation/veille s'allume en bleu.

REMARQUES You pouvez également appuyer sur le réglage de volume de la station Xdock.

Allumer la station Xdock ou activer le mode Veille.

Appuyez sur le bouton d'alimentation/veille de votre télécommande pour allumer la station Xdock ou activer le mode Veille. Pour toutes les informations concernant la DEL d'alimentation/veille, consultez la section ci-après « ComPRENDRE LA DEL D'ALIMENTATION/VEILLE »

REMARQUES Vous pouvez également appuyer sur le bouton d'alimentation/veille de la station Xdock.

Revenir aux paramètres d'origine par défaut

Appuyez à la fois sur les boutons Précédent/Retour et Suivant/Avance rapide de votre station Xdock et maintenez-les enforcés pendant trois secondes. Levoyant DEL du volume s'allume. Pour toutes informations complémentaires, consultez la section « FAQ » sur la page 17.

Comprétre la DEL d'alimentation/veille

DEL	Comportement	Etat
Bleu	Stable	Allumé et prét à l'emploi.
Rouge	Stable	En voille.
	Clignotement	Son désactisé.

REMARQUES Pour toute information sur la DEL de liaison, consultez le guide de l'utilisateur du X-Fi Wireless Receiver Creative.

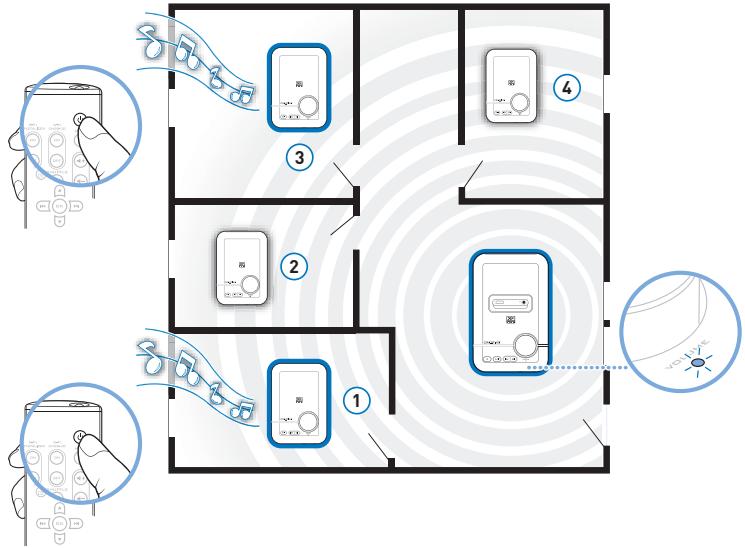

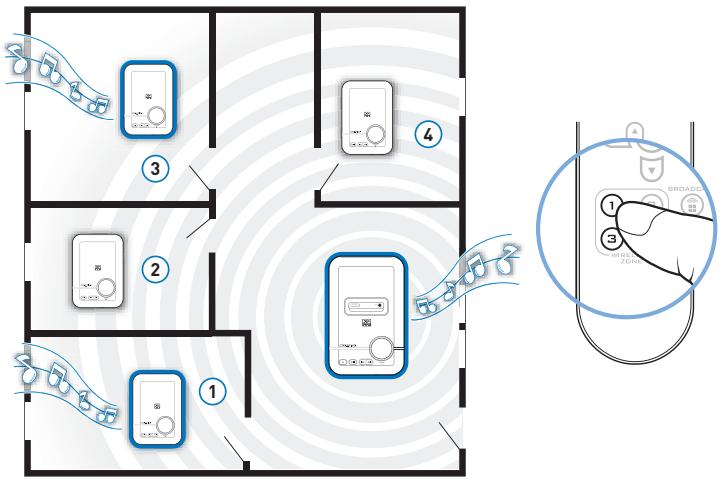

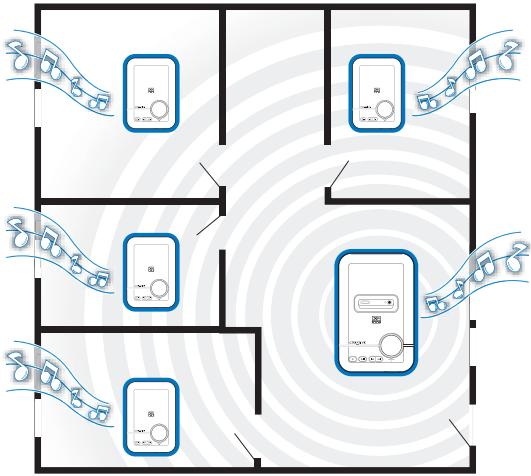

Activer les fonctions sans fil

Pour une diffusion sans fil de musique dans toute la maison, achetez le X-Fi Wireless Receiver Creative.

Diffusez de la musique dans toutes les pièces de la maison.

• Contrôlez les pièces qui recoivent la musique (4 maximums).

Diffusez de la musique à distance dans vos X-Fi Wireless Receivers, alors que le son de la station Xdock reste désactivé.

Pour toutes informations complémentaires concernant les X-Fi Wireless Receivers, visitez le site www.creative.com.

Utiliser les amplifications X-Fi

Les amplifications X-Fi Crystalizer et X-Fi CMSS-3D ont ete calibrées de façon optimale pour une écoute agréable. Prenez la télécommande pour allumer ou eteindre les amplifications X-Fi Crystalizer ou X-Fi CMSS-3D.

Par défaut, les amplifications X-Fi Crystalizer et X-Fi CMSS-3D sont activées.

X-Fi CMSS-3D dépend de la configuration de vos haut-parleurs ou de votre casque.

X-Fi CMSS-3D Virtuel - Profitez d'un son surround immersif lorsque vous station Xdock est connectée à votre système Hi-Fi ou à tout système de haut-parleur stéreo alimenté.

Casque X-Fi CMSS-3D - Obtenez un son surround immersif lorsque vous Xdock est connecté à votre casque.

X-Fi CMSS-3D Surround - Crééz un son surround multicanaux depuis des enregistements stéroyen

• connectant le cable optique à la prise de sortie optique Xdock.
• utiliser un amplificateur ou un récepteur AV qui dispose d'une prise d'entrée optique et prend en charge le décodage DTS.

Connexion d'un casque

1 Prise casque
2 Casque

REMARQUES

La sortie des haut-parleurs est automatiquelement désactivée lorsqu'un casque est connecté à la station Xdock. Déconnectez le casque pour activer la sortie audio via vos haut-parleurs.

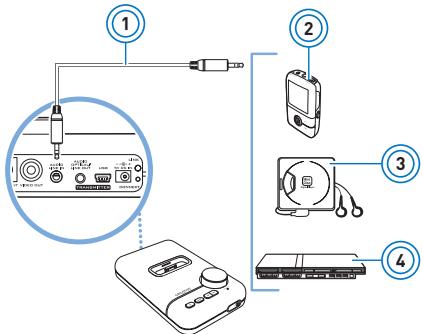

Connexion à une source audio sté reproduction externe

Pour approucem la differencé X-Fi, connectez des sources audio externes (exemples ci-apres) sur la prise d'entrée de ligne de votre station Xdock, comme indiquedci-dessous.

1 Câble audio 3,5 mm à 3,5 mm (disponible séparation)
2 Lecteur MP3
3 Lecteur MiniDisc
4 Console de jeu

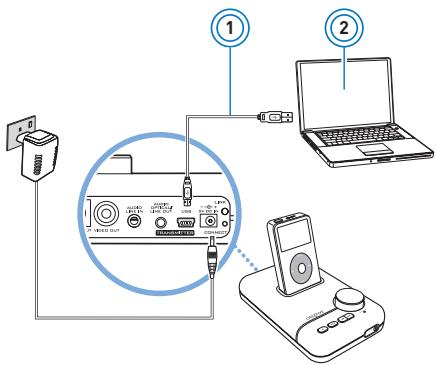

Transférer de la musique de iTunes

Grêce au port USB de votre station Xdock, vous pouze connecter celle-ci à votre ordinateur et transférer des chansons vers votre iPod à l'aide de iTunes®.

1 Cable USB [disponible]
2 Ordinateur

REMARQUES

Pour savoir comment transférer des chansons vers votre iPod, reportez-vous à la documentation qui l'accompagne.

FAQ

Cette section traite des questions que vous pouvez vous poser au cours de l'utilisation de votre produit. Pour tous renseignements complémentaires, consultez notre Base de connaissances. Visitez le site www.creative.com, Sélectionnez votre région et votre pays, puis Sélectionnez Support.

Pourquoi:aucunsonne sort de moncasque oude mes hautparleurs？

Vérifiez que :

• votre système de haut-parleurs est bien sous tension.
• la station Xdock est alimentée grâce à l'adaptateur d'alimentation.
• le volume n'est pas en sourdine. Appuyez sur le bouton Désactiver le son de votre télécommande ou sur le réglage de volume de votre station Xdock pour activer le son.
• vous avez connecté votre casque ou vos haut-parleurs sur votre station X-dock.
• vous avez déconnecté votre casque de votre station Xdock. Ceci s'applique uniquement si vous voulez que le son sorte des haut-parleurs.

Pourquoi est-ce que la différence de qualité sonore est peu perceptible après avoir activé X-Fi Crystalizer ?

Les hautes et basses fréquences permettent à X-Fi Crystalizer de produit un son plus extraordinaire. Certains genres de musiques représentent principalement des fréquences de plages moyennes et la différence est donc moins flagrante.

Dois-je activer la fonction Egaliseur de iPod pour profiter pleinement de X-Fi Xtreme Fidelity ?

Les amplifications X-Fi sont de toute valeur qualité lorsque la fonction d'égaliseur de votre iPod est désactivée.

Quelle est la(Meilleure position pour les haut-parleurs stéroid alimentés lorsqu'X-Fi CMSS-3D virtuel est activé ?

Le positionnement correct des haut-parleurs améliore l'écoute, tandis qu'un mauvais positionnement déteriore la qualité du son. Vous trouvez ci-dessous notre Recommendation pour des haut-parleurs stéreo alimentés.

Puis-je utiliser un casque réducteur de bruit ou un autre casque spécial doté d'un dispositif d'amélioration audio avec la station Xdock ?

Lorsque vous utilisez un casque disposant de fonctions d'amélioration audio, désactiver les effets avant de l'utiliser avec la station Xdock. Les améliorations audio du casque peuvent interférer avec l'amplification X-Fi de la station Xdock.

Pourquoi est-ce que d'autres péripériques sans fil et électroniques déetect des interférences quand j'allume la station Xdock ?

Vos autres péripériques peuvent détecter des signaux qu'envoie la station Xdock. Si vous ne possèdez pas de X-Fi Wireless Receiver, désactevez la fonction sans fil.

i. Appuyez sur le bouton d'alimentation/veille pour activer le mode Veille.
ii. Déconnectez l'adaptateur d'alimentation de votre station Xdock.
iii. Appuyez sur le réglage de volume de votre station Xdock et maintené-le enforcé lorsqu vous reconnectcem z'adaptateur d'alimentation survoitra station Xdock. La DEL de liaison s'allume puis s'estient.

Pour activer la fonction sans fil, appuyez à la fois sur les boutons
Précédent/Retour et Suivant/Avance rapide de votre Xmod sans fil et maintenez-les enforcés pendant trois secondes. La DEL de liaison s'allume à nouveau.

Puis-je modifier le volume de lecture à l'aide de la moletteclinquable de iPod ?

La molette disponible de votre iPod ne règle pas le volume lorsque vous lecteur est installé sur la station, même lorsque votre iPod semble enregistrer les changements de niveau de volume. Lorsque votre iPod est installé sur la station, le volume ne peut être régle qu'à l'aide des boutons de réglage de volume de votre télécommande ou de votre station Xdock.

Puis-je utiliser la télécommande pour afficher des photos sur ma télévision ?

Non. Àpès avoir connecté votre station Xdock à un poste de TV (voir « Connectez votre station Xdock » sur la page 6), appuyez sur le bouton Lecture/Pause de votre iPod.

REMARQUES Cette fonction n'est disponible qu'avac les modedes iPod dotés d'une sortie TV.

Pourquoi ma télécommande ne répond-elle pas ?

Les piles de votre télécommande sont peut-être épuisées. Changez les piles.

Mes paramètres enregistrés sont-ils perdus lorsque je débranche la station Xdock de la prise ?

Non. Si vous activez le mode Veille avant de débrancher votre station Xdock de la prise, vos paramètres sont enregistrés. [voir « Lire de la musique » sur la page 8].

Pourquoi est-ce que mon iPod ne se charge pas lorsque ma station Xdock est connectée à un ordinateur ?

C'est peut-être le cas si vous station Xdock est connectée à un port USB d'un ordinateur qui est étéint. Déconnectez le cable USB de l'arrière de votre station Xdock. Le chargement doit demarrer et l'icone de charge ment s'affiche sur l'écran de votre iPod.

Puis-je connecter ma station Xdock sur un concentrateur USB ?

Si vous utilisez un concentrateur USB avec votre station Xdock, il se peut que votre ordinateur ne detecte pas votre iPod. Connectez toujours votre station Xdock directement sur un port USB de votre ordinateur.

Pourquoi mon écran CRT est-il déformé lorsque j'allume ma station Xdock ?

Un écran CRT n'a pas en général de veritable masquage, c'est pourquoit il arrive que l'affichage soit déformé en présence de signaux magnétiques ou radio puissants. Eloignez votre station Xdock le plus possible de votre écran.

Que se passé-t-il lorsque je réinitialise la station Xdock ?

Au cours d'une réinitialisation, votre station Xdock revient au réglage de volume initial et allume les amplifications X-Fi. Si votre station Xdock est associée à un X-Fi Wireless Receiver, les paramètres de contrôle de zone sont également supprimés.

Comment puis-je enlever l'adaptateur Dock ?

Enlevez l'adaptateur Dock comme indiqué ci-après.

Caracteristiques generales

Connectivite

• Prise de sortie S-Viséo
• Prise de sortie video
• Port USB Mini-B
  Sortie optique audio/Sortie de ligne - prise stéreo de 3,5 mm
• Prise d'entrée ligne audio stéroide de 3,5 mm
• Prise de sortie casque stéreo de 3,5 mm

Technologie X-Fi

X-Fi Crystalizer
X-Fi CMSS-3D Surround
X-Fi CMSS-3D virtuel
X-Fi CMSS-3D casque

Adaptateur d'alimentation

Voltage de l'alimentation: 5V + / - 5%
Courant:2,4A
Puisance:12W

Fréquence radio (RF)

Portee RF de fonctionnement : 2400 - 2483.5 MHz
- Nombre de canaux RF : 3
Sortie de puissance d'émission RF: 16 dBm

Compatibilité du port

USB 1.1 et 2.0

Informations de sécurité

Consultez les informations suivantes pour utiliser votre produit en toute sécurité et pour réduire les risques de chic électrique, mise en court-circuit, dégât, incendie, perte auditive ou tout autre danger. Toute mauvaise utilisation peut annuler la garantie de votre produit. Pour toutes informations complémentaires, lisze la garantie fournie avec votre produit.

• Ne démontez pas ou n'essayez pas de réparer le produit.
  Confiez toute réparation à des agents agréés.
• N'exposez pas votre produit à des températures en dehors de la plage de températures de 0^ C à 40^ C.
• Ne percez pas, n'écrasez pas et ne mettez pas le feu à votre produit.
• Tenez votre produit éloigné d'objets fortement magnétiques.
• Ne soumettez pas votre produit à une force ou à un impact excessif.
• Conservez votre produit hors de l'eau ou en dehors d'un endroit humide. Si vous produit résiste à l'humidité, faites attention de ne pas l'immerger dans l'eau ou de ne pas l'exposer à la pluie.
• Lorsqu'un apparéil conducteur, comme par exemple des écouteurs, est utilisé à proximité d'une télévision ou d'un écran CRT, ce dernier peut émettre une décharge electrostatique. La décharge electrostatique peut faire l'effet d'une décharge statique. Meme si une décharge statique est généralement inoffensive, il est conseilée d'éviter tout contact rapproché avec des apparéils CRT lors de l'utilisation d'écouteurs.
• Limitez la durée d'écoute de musique à volume élevé dans cette casque car cette peut entrainer une perte auditive. Concernant les utilisateurs aux Etats-Unis, visitez le site www.hei.org pour toutes informations complémentaires.
• La batterie doit être recyclée ou mise au rebut de façon appropriée. Contactez les agences locales pour Broker des informations relatives au recyclage et à la mise au rebut.
• Evitez que des objets métalliques n'entrent en contact avec les bornes de votre batterie.
• En cas de fuite, d'odeur nauseabonde, de decoloration ou de déformation lors du chargement ou de l'utilisation, enlevé la batterie et cèssez de l'utiliser. Lavez-vous soignement les mains avant de toucher des alimentés ou des zones sensibles, comme vos yeux, par exemple.

Conformité Européenne

Ce produit est conforme aux normes suivantes :

Directive 89/336/CEE sur les émissions electromagnétiques, modifiée par les directives 92/31/CEE et 93/68/CEE.

Les produits fonctionnant sur secteur destinés au marché européen sont conformes à la directive 2006/95/EC de faible tension.

Les produits de communication/sans fil RF destinés au marché européen sont conformes à la directive R&TTE 1999/5/CE.

ATTENTION : pour respecter les critères CE d'Europe, cet apparéil doit être installé avec du matériel informatique certifié CE respectant les limites de la classe B.

Tous les câbles utilisés pour connecter cet apparéil doivent être blindés, reliés à la terre et ne pas faire plus de 3 m de long. L'utilisation d'ordinateurs non certifiés ou de câbles inappropriés peut entraîner des interférences avec d'autres apparéils ou des effets indésirables sur le produit.

MODIFICATION : Toute modification non approuvée explicitement par Creative Technology Limited ou l'une de ses sociétés associées peut entraîner l'annulation de la garantie et des droits de garantie de l'utilisateur.

Les informations containues dans ce document sont susceptibles d'être modifiées sans préavis et n'engagent en rien la société Creative Technology Ltd. Aucune partie de ce manuel ne peut être reproductive ou transmise sous chaque forme ou par quelque moyen que ce soit, électronique ou mécanique, y compris la photocopie et l'enregistrement, à peu que fin que ce soit sans l'accord écrit de Creative Technology Ltd.

Copyright © 2007 Creative Technology Ltd. Tous droits réservés. Le logo Creative, Xdock, X-Fi, CMSS et Crystalizer sont des marques commerciales ou des marques déposées de Creative Technology Ltd. aux Etats-Unis et/ou dans d'autres pays. iPod et iTunes sont des marques commerciales ou des marques déposées de Apple Computer, Inc., enregistrées aux Etats-Unis et dans d'autres pays. Fabriqué sous licence de DTS, Inc. Numéros de brevets américain 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 et autres brevets américain ou internationaux déposés ou en attente. DTS INTERACTIVE est une marque commerciale de DTS, Inc. DTS est une marque déposée de DTS, Inc. Copyright 1996, 2002-2006 DTS, Inc. Tous droits réservés.

Version 1.0

mars 2007
