MODE D'EMPLOI VRS 560 VAILLANT

Notice d‘emploi et d‘installation

La régulation solaire auroMATIC 560 est un équipement commandé par différence de températures, qui régule la production d‘eau chaude par énergie solaire avec fonction de recharge selon les besoins des appareils de chauffage Vaillant.

Le kit de régulation est un système entièrement équipé pour les installations solaires avec champ de capteurs et ballon solaire. De plus le régulateur permet d‘activer différents composants : - une installation de réchauffage pour piscine ou - un deuxième ballon solaire et de controler : – un deuxième champ de capteurs ou – une pompe de circulation ou – une chaudière à combustibles solides Si vous souhaitez raccorder un deuxième champ de capteurs, installez une sonde pour capteur (disponible en accessoire). Si vous souhaitez raccorder un deuxième ballon solaire ou une piscine, installez des sondes standard supplémentaires (disponibles en accessoires). Vous pouvez avoir le rendement solaire en utilisant une sonde de rendement supplémentaire (disponible en accessoire).

Rangement des documents Veuillez conserver cette notice d‘emploi et d‘installation ainsi que tous les documents d‘accompagnement applicables afin qu’ils soient à disposition en cas de besoin. Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l‘appareil. 1.2 Symboles utilisés Veuillez respecter les consignes de sécurité de cette notice d‘emploi lors de l‘utilisation de l‘appareil. Danger ! Danger de mort et risque d’accident corporel ! Attention ! Situation potentiellement dangereuse pour le produit et l‘environnement ! Remarque ! Informations et recommandations utiles. • Ce symbole signale une activité nécessaire. 1.3 Marquage CE Le signe CE atteste que la régulation solaire auroMATIC 560 satisfait aux exigences de base des directives applicables conformément à la plaque signalétique.

Caractéristiques particulières du produit Le logiciel de diagnostic Vaillant vrDIALOG 810, disponible en accessoire et disposant d’un interface convivial, permet de consulter tous les paramètres réglés sur ordinateur (système d‘exploitation Windows). La régulation solaire est équipée pour ce faire d‘une connexion eBUS.

Remarques relatives à la documentation

D‘autres documents sont valables en complément de cette notice d‘emploi et d‘installation. Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions. Documents d‘accompagnement applicables Pour l‘utilisateur : – Notices d‘emploi des autres composants de l‘installation Pour l’installateur : – Cette notice d‘emploi et d‘installation – Notices d‘emploi, de montage et d‘installation des autres composants de l‘installation

Notice d‘emploi auroMATIC 560

La régulation ne peut être installée que par un installateur agréé et responsable du respect des normes et du règlement en vigueur.

Modifications Pour réaliser des transformations sur l’appareil ou à proximité de l’appareil, vous devez toujours faire appel à un installateur agréé. Attention ! Risque de dommages en cas de modifications non conformes ! Ne procédez jamais vous-même à des interventions ou des manipulations sur le kit de régulation ou sur d‘autres éléments de l‘installation.

3 Remarques relatives à l’installation et au fonctionnement

3.1 Garantie constructeur et responsabilité Veuillez consulter les conditions actuelles de garantie sur la carte de garantie accompagnant le produit.

3 Remarques relatives à l’installation et au fonctionnement

Toutefois, une utilisation non conforme peut être à l‘origine d‘un risque corporel et/ou avoir des répercussions négatives sur le fonctionnement des appareils et d‘autres biens. Cet appareil est un système servant à la régulation de ballons d‘eau chaude à énergie solaire et constitue également une possibilité de recharge par appareil de chauffage ou par résistance électrique. Toute autre utilisation est considérée comme non conforme. Le fabricant ou le fournisseur ne peut en aucun cas être tenu pour responsable de dommages en résultant. L’utilisateur en assume l’entière responsabilité. L‘utilisation conforme de l‘appareil comprend également le respect de la notice d‘utilisation et des autres documents l‘accompagnant. Attention ! Toute utilisation abusive est interdite.

3.3 Choix de l‘emplacement

L‘installation de la régulation doit avoir lieu dans un endroit sec. 3.4 Entretien Nettoyez le boîtier de votre régulateur avec un chiffon humide et un peu de savon. Remarque ! N‘utilisez pas de produits de nettoyage récurants/abrasifs qui pourraient endommager l‘écran.

3.5 Recyclage et élimination des déchets

La régulation, comme tous les accessoires, ne peut être jetée avec les ordures ménagères. Veillez à ce que l’appareil usagé et les éventuels accessoires soient recyclés conformément aux prescriptions en vigueur.

4.1 L‘installateur configure la régulation solaire selon les paramètres des menus réservés à l‘installateur.

Le rendement solaire est déterminé à partir des critères suivants :

– la différence de température entre départ et retour du capteur – la valeur de débit du fluide caloporteur figurant sur la vanne de régulation du limiteur de débit (réglée lors de l‘installation) – la durée de fonctionnement de la pompe du capteur Lors de l‘installation, l‘installateur règle le limiteur de débit et rentre la valeur du débit dans le menu d’installation de la régulation solaire. Le rendement solaire est ensuite calculé par la régulation. La valeur du rendement peut être cumulée ou réinitialisée dans le menu réservé à l‘installateur. 4.2 Régénération du ballon La fonction de régénération sert à chauffer le ballon à la température de consigne souhaitée pendant une plage de temps définie, même lorsque le rendement solaire est insuffisant. Dans ce cas, la régénération du ballon se fait grâce à un générateur externe de chaleur ou grâce à une résistance électrique. Pour la régénération du ballon solaire, il est possible de régler une plage horaire (détails voir section 5.5.3). 4.3 Temporisation de la régénération Pour éviter une régénération inutile par un générateur externe de chaleur ou une résistance électrique, la régulation est équipée d‘une temporisation de régénération. Le réchauffage du ballon est retardé de 30 min max. si la pompe du circuit solaire fonctionne et qu‘un rendement est assuré. Si la pompe du circuit solaire est immobile ou si la température souhaitée du ballon n‘est pas atteinte, une fois le temps de temporisation écoulé, la régénération du ballon est réalisée par le générateur externe de chaleur ou par la résistance. La temporisation de la régénération est déterminée dans le menu réservé à l‘installateur. 4.4 Raccordement d‘un deuxième ballon solaire Vous pouvez raccorder jusqu‘à deux ballons solaires à la régulation. Le ballon présentant une température de retour plus élevée est sollicité en priorité. Le ballon prioritaire est toujours régénéré lorsque la température des capteurs est supérieure à la somme de la température réelle du ballon et de la différence de mise en marche. La recharge du ballon cesse lorsque la température maximale du ballon est atteinte ou que la température du capteur est inférieure à la somme de la température réelle du ballon et de la différence de mise en marche réglée. Le second ballon ne peut être régénéré que lorsque le premier ballon n‘est pas régénéré. Les conditions de mise en marche et mise à l‘arrêt demeurent identiques.

Notice d‘emploi auroMATIC 560

Pour cela, la température du ballon est élevée à 70 °C et, si une pompe de circulation est raccordée, celle-ci est mise en marche. Ensuite, la fonction tente d‘atteindre, grâce au seul rendement solaire, la température de consigne pendant 90 min. Si cette tentative échoue, la protection anti-légionelles est assurée soit par un générateur externe de chaleur, soit par un thermoplongeur, au cas où celui-ci est utilisé pour la recharge. La fonction

Protection anti-légionelles est désactivée lorsqu‘une température d‘au moins 68 °C est mesurée pendant 30 min. L‘installateur active la fonction Protection anti-légionelles dans le niveau réservé à l‘installateur et règle le chauffage sur 15 h 30 ou sur 4 h de la nuit suivante afin de bénéficier d‘un tarif de nuit éventuellement plus avantageux.

4.9 Commande de la durée de mise en marche

La commande de durée de mise en marche (commande ED) sert à maintenir le circuit solaire aussi longtemps que possible sur la valeur de mise sous tension et donc en service. Pour cela, la pompe est mise en marche et à l’arrêt en fonction de la différence entre la température du capteur et la température du ballon au niveau de la sonde inférieure, à intervalles périodiques. Lorsque la différence de mise en marche est atteinte, la fonction (si elle est activée) est démarrée à 50 % de la durée de mise en marche ; en d‘autres termes, la pompe est allumée pendant 30 secondes puis éteinte pendant 30 secondes. Si la différence de température augmente, la durée de mise en marche augmente elle aussi (par ex. marche pendant 45 sec., puis arrêt pendant 15 sec.). Si la différence de température baisse, la durée de mise en marche se réduit (p. ex. 20 secondes marche, 40 secondes arrêt). La durée de la période est toujours d’une minute. La commande ED est activée dans le niveau réservé à l‘installateur.

4.6 Protection anti-blocage des pompes

Une activation de pompe d‘environ trois secondes a lieu pour toutes les pompes raccordées au bout d‘une immobilisation de 23 heures afin d‘éviter un blocage de cellesci.

30 min. L‘horloge interne s‘arrête au bout de

30 min. et le calendrier ne redémarre pas après la reprise de l‘alimentation. Dans ce cas, il faut procéder à un nouveau réglage de l‘heure et à une vérification de la date actuelle.

Notice d‘emploi auroMATIC 560

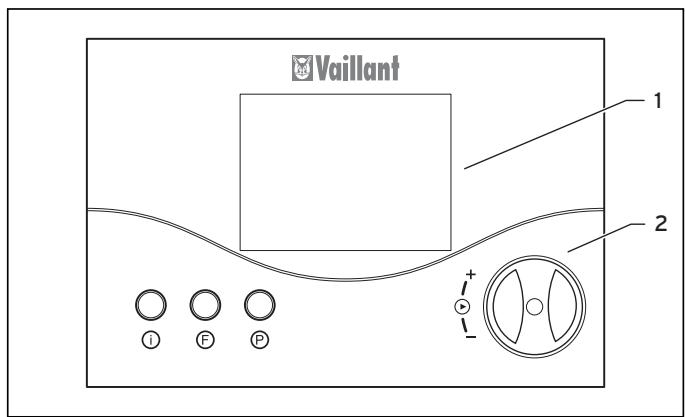

Vaillant « Tourner et cliquer ». Vous pouvez tourner le dispositif de réglage et ainsi consulter et modifier les valeurs. En outre, vous pouvez cliquer sur le dispositif de réglage afin de consulter des valeurs dans un menu de commande. Trois touches de sélection vous permettent d‘accéder aux niveaux de commande et d‘affichage. Pour éviter toute erreur d‘utilisation, il n‘est possible d‘accéder au niveau réservé à l‘installateur qu‘en appuyant longuement (trois sec. env.) sur la touche de programmation.

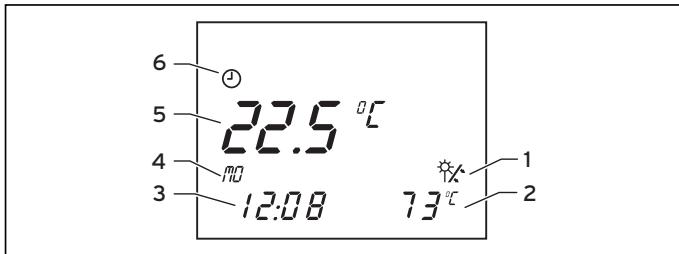

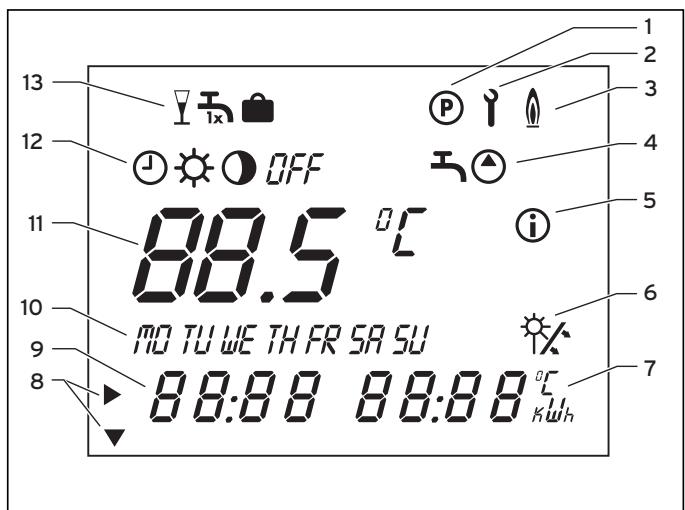

4 Jours de la semaine en cours

5 La température réelle du ballon (tournez le dispositif de réglage pour afficher la température de consigne du ballon et la modifier) 6 Mode de fonctionnement en cours

Notice d‘emploi auroMATIC 560

L‘accès au niveau des fonctions spéciales Arrêt occasionnel, Recharge unique et fonction vacances s‘effectue en appuyant sur la touche F. Au bout de 10 sec. env., la fonction sélectionnée est activée et le niveau de commande principal s‘affiche à nouveau.

La section 5.7 détaille la manière dont vous pouvez activer les fonctions spéciales une à une. 3 2

L‘accès au menu de programmation de commutation de la régulation s‘effectue en appuyant sur la touche de programmation P. Vous pouvez régler les programmes horaires pour la recharge du ballon solaire et pour une pompe de recyclage sanitaire raccordée (voir section 6.3 ou 6.4).

L‘accès au niveau de commande principal s‘effectue en appuyant une nouvelle fois sur la touche de programmation P. 1 2 7 Vous pouvez accéder au menu réservé à l‘installateur en appuyant sur la touche de programmation P pendant au moins trois secondes. Pour revenir à l‘affichage de base, appuyez brièvement sur la touche de programmation. Seul un installateur est habilité à procéder au réglage de ces paramètres.

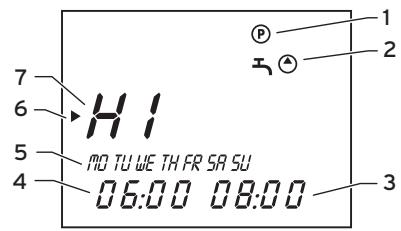

Fig. 5.5 Affichage niveau de programmation

Légende 1 Niveau de programmation 2 Programme horaire pour recharge ballon solaire (symbole robinet) ou pompe de circulation (symbole pompe) 3 Heure d‘arrêt 4 Heure de départ 5 Jour ou bloc de semaine 6 Curseur (indique la valeur à modifier) 7 Plage horaire

Les informations auxquelles l‘accès a été requis s‘affichent à l‘écran pendant cinq secondes environ, suite à quoi le menu de commande principal s‘affiche à nouveau.

Heures de fonctionnement pompe de capteur 2 Température sonde du ballon 1

Température sonde du ballon 2

Le menu de commande principal vous permet de procéder aux réglages suivants : – Température de consigne du ballon – Mode de fonctionnement – Jour de la semaine en cours – Heure actuelle Le réglage auquel l‘accès a été requis s‘affiche à l‘écran et peut être modifié pendant cinq secondes environ, suite à quoi le niveau de commande principal apparaît à nouveau dans l‘affichage de base. Cliquez sur le dispositif de réglage dans l‘intervalle de ces cinq sec. afin d‘accéder à la valeur de réglage suivante. Affichage

Réglez la valeur de température de consigne du ballon en tournant le dispositif de réglage.

Température sonde du capteur 2 (si raccordée)

Cliquez sur le dispositif de réglage ; le curseur met en évidence les modes de fonctionnement. Le mode de fonctionnement sélectionné clignote.

Sélectionnez un mode de fonctionnement en tournant le dispositif de réglage.

Heures de fonctionnement pompe de capteur 1

Cliquez sur le dispositif de réglage ; le curseur met en évidence les jours de la semaine. Le jour de la semaine sélectionné clignote.

Sélectionnez le jour de la semaine en cours en tournant le dispositif de réglage.

Tab. 5.1 Valeurs de réglage et de service

Tab. 5.2 Réglages du niveau de commande principal

Cliquez sur le dispositif de réglage ; le curseur met en évidence l‘affichage des heures et des minutes.

Sélectionnez l‘heure actuelle en tournant le dispositif de réglage.

Cliquez sur le dispositif de réglage ; le curseur met en évidence l‘heure d‘arrêt, l‘affichage de l‘heure clignote.

Sélectionnez une heure d‘arrêt en tournant le dispositif de réglage. Pour régler les minutes, cliquez à nouveau sur le dispositif de réglage.

Tab. 5.2 Réglages du niveau de commande principal (suite)

5.5.3 Réglage de la fonction de recharge du programme horaire

Un programme horaire contenant jusqu‘à trois plages horaires peut être réglé pour la recharge du ballon solaire. Le régulateur est équipé d‘un programme de base qui peut être personnalisé selon vos besoins. Plage horaire Jour de la semaine/ Bloc de semaine H1 M0 - S0 H2 2. Sélection du jour ou du bloc de semaine 3. Définition de l‘heure de départ 4. Définition de l‘heure d‘arrêt Vous pouvez déterminer jusqu‘à trois plages horaires ; les horaires de ces trois plages horaires ne devant cependant pas se recouper. Les différentes étapes sont énumérées à nouveau dans le tableau ci-dessous à titre de clarification : Affichage

Appuyez sur la touche P Tournez le dispositif de réglage jusqu‘à ce que le symbole représentant le robinet s‘affiche. Sélectionnez la plage horaire souhaitée en tournant le dispositif de réglage. Valeurs de réglage : H 1, H 2, H 3

Tab. 5.4 Réglage des plages horaires (suite)

La régulation est, dans ce cas, également équipé d‘un programme de base :

Plage horaire Jour de la semaine/ Heure de Bloc de semaine départ

Cliquez sur le dispositif de réglage ; le curseur met en évidence la période de la semaine, qui en outre clignote.

Sélectionnez une période ou un jour de la semaine en tournant le dispositif de réglage. Valeurs de réglage : (MO - SU) ; (MO - FR) ; (SA SU) ; (MO) ; (TU) ; (WE) ; (TH) ; (FR) ; (SA) ; (SU) Tab. 5.4 Réglage des plages horaires Pour désactiver la fonction au préalable, vous devez la resélectionner. L‘activation de la fonction ne peut être effectuée que dans le mode de fonctionnement Recharge . Recharge unique Appuyez à deux reprises sur le symbole représentant la fonction spéciale ; le symbole représentant la fonction Recharge unique clignote ; celle-ci est alors activée au bout de dix secondes. Pour désactiver la fonction au préalable, vous devez la resélectionner. Fonction Vacances Appuyez à trois reprises sur la touche Fonction spéciale ; le symbole représentant la fonction Vacances clignote pendant environ 10 secondes ; vous pouvez alors indiquer vos jours de vacances avec le dispositif de réglage. La fonction est ensuite activée pour la période programmée. Pour désactiver la fonction au préalable, vous devez la resélectionner. Si la fonction Protection anti-légionelles est activée, la protection anti-légionelles est exécutée le dernier jour des vacances.

Le tableau suivant détaille la signification des messages.

Message/signification du message

Erreur sur la sonde du capteur 1 Cette erreur survient lorsque la sonde raccordée est défectueuse ou manquante.

Erreur sur la sonde du capteur 2

Cette erreur survient lorsqu‘une sonde est raccordée sur le schéma hydraulique 1 ou que la sonde raccordée sur le schéma hydraulique 2 ou 3 est défectueuse ou manquante. Erreur sur la sonde du ballon 1 Cette erreur survient lorsque la sonde raccordée est défectueuse.

Erreur sur la sonde du ballon 2

Cette erreur survient lorsque la sonde raccordée est défectueuse ou manquante.

Erreur sur la sonde du ballon 3

Cette erreur survient lorsque la sonde raccordée est défectueuse.

Tab. 5.6 Activation des fonctions spéciales

Tab. 6.1 Messages d‘erreur

N’essayez jamais d‘entreprendre vous-même des réparations ou des travaux d’entretien sur votre appareil. Confiez ces tâches à un technicien agréé. Nous vous recommandons pour cela de conclure un contrat d‘entretien pour votre installation solaire avec votre spécialiste agréé.

D‘autres documents sont valables en complément de cette notice d‘emploi et d‘installation. Nous déclinons toute responsabilité pour des dommages imputables au non-respect de ces notices. Attention ! Ce document n‘est pas une notice détaillant la réalisation des raccords hydrauliques. Ceux-ci exigent la consultation des documents s‘y rapportant. Documents d‘accompagnement applicables Pour l’installateur : – Cette notice d‘emploi et d‘installation – Notices d‘emploi, de montage et d‘installation des autres composants de l‘installation 1.1 Rangement des documents Veuillez transmettre à l‘utilisateur de l‘installation cette notice d‘emploi/d‘installation ainsi que les documents d‘accompagnement applicables et outils éventuels. Celuici est tenu de les conserver afin que les notices et les outils soient disponibles en cas de besoin. 1.3 Symboles utilisés Lors de l‘installation de l‘appareil, veuillez respecter les consignes de sécurité contenues dans cette notice. Danger ! Danger de mort et risque d’accident corporel ! Attention ! Situation potentiellement dangereuse pour le produit et l‘environnement !

2.2 Utilisation conforme de l‘appareil

La régulation auroMATIC 560 est construit selon les techniques et les règles de sécurité en vigueur. Toutefois, une utilisation non conforme peut être à l‘origine d‘un risque corporel et/ou avoir des répercussions négatives sur le fonctionnement des appareils et d‘autres objets. Cet appareil est un système servant à la régulation de ballons d‘eau chaude à chauffage solaire et constitue également une possibilité de recharge par appareil de chauffage ou par thermoplongeur électrique. Toute autre utilisation est considérée comme non conforme. Le fabricant ou le fournisseur ne peut en aucun cas être tenu pour responsable de dommages en résultant. L’utilisateur en assume l’entière responsabilité. L‘utilisation conforme de l‘appareil comprend également le respect de la notice d‘emploi et d‘installation ainsi que des autres documents l‘accompagnant. Attention ! Toute utilisation abusive est interdite.

3 Consignes de sécurité et réglementations

3.1 Consignes de sécurité La régulation ne doit être installée que par un installateur agréé et responsable du respect des normes et du règlement en vigueur. Nous déclinons toute responsabilité pour les dommages imputables au non-respect des instructions contenues dans cette notice. Danger ! Danger de mort par électrocution au niveau des raccords conducteurs de tension. Couper l‘alimentation électrique avant d‘effectuer les travaux sur l‘appareil et le bloquer pour empêcher toute remise sous tension.

Informations et recommandations utiles. • Ce symbole signale une activité nécessaire.

2 Description de l’appareil

2.1 Marquage CE Le marquage CE permet de certifier que la régulation est conforme aux exigences élémentaires de la directive relative à la compatibilité électromagnétique (directive 89/336/CEE du Conseil).

Des câbles standard doivent être utilisés pour le câblage. Coupe minimale des câbles : – Câble de raccordement 230 V (câble de raccordement pompe) : 1,5 mm2 – Câbles pour faibles tensions (câbles de sonde) : 0,75 mm2 Les câbles de sonde ne doivent pas dépasser une longueur de 50 m. Les câbles de raccordement avec une tension de 230 V doivent être posés séparément à partir d‘une longueur de 10 m. Les câbles de raccordement 230 V doivent être de 1,5 mm2 et être fixés au socle au moyen des serre-fil fournis.

L‘installation du régulateur doit avoir lieu dans un endroit sec.

4.1 Le régulateur est conçu pour être fixé sur un mur et est équipé de bornes de raccord conformes à la technique ProE sur lesquelles vous devez effectuer tous les raccordements.

Tab. 4.1. Contenu de la livraison

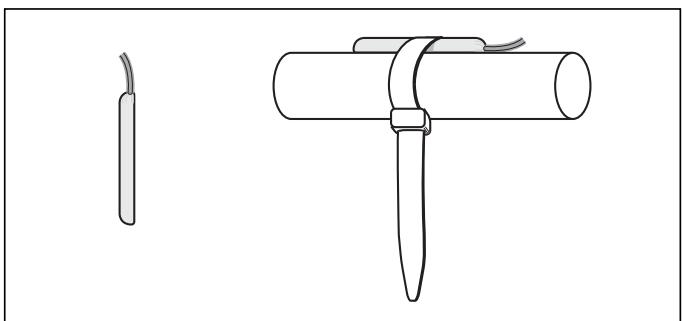

4.2 Montage sonde standard VR 10

La sonde standard VR 10 est réalisée de manière à pouvoir être utilisée comme plongeur ou comme sonde de contact. Pour utilisation comme sonde de contact, la sonde est fixée sur le tube de départ ou de retour au moyen de la bande de serrage fournie. Afin de garantir une bonne transmission de chaleur, la sonde est aplatie sur un côté. En outre, nous recommandons d’isoler le tuyau avec la sonde afin de permettre la meilleure saisie de température possible.

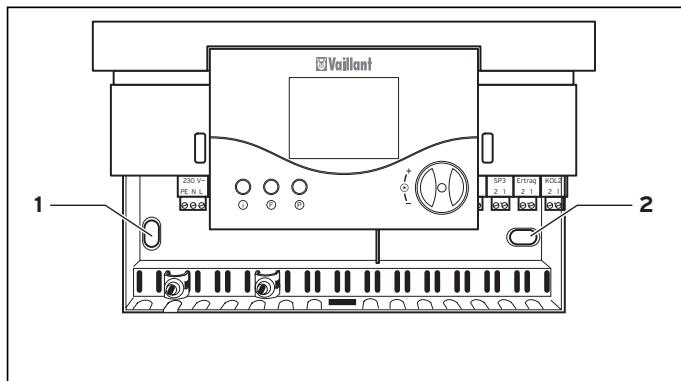

Fig. 4.2 Ouverture du boîtier de la régulation

Le couvercle du boîtier est divisé en deux, les deux parties peuvent être enlevées séparément.

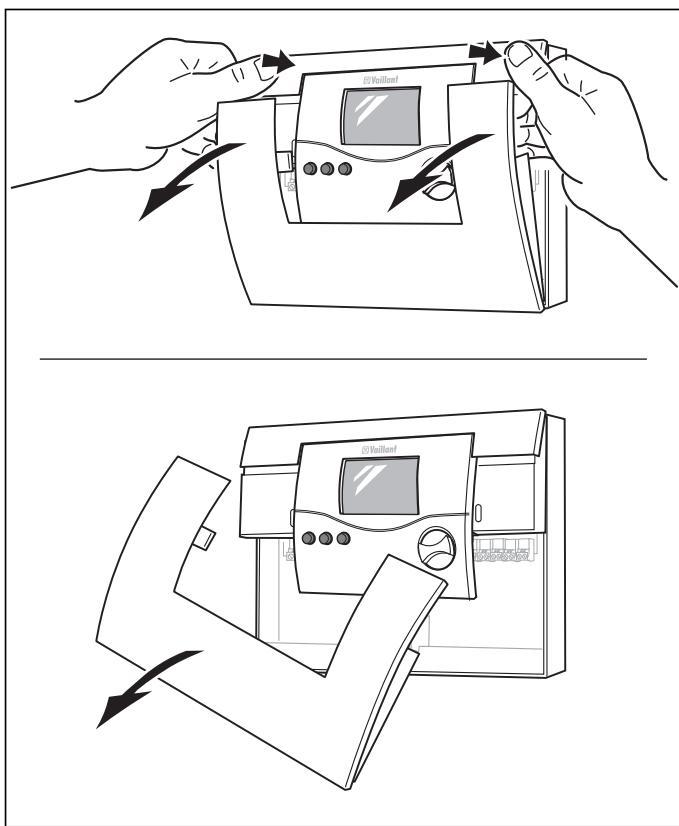

• Retirez le couvercle inférieur du boîtier de la régulation comme il est indiqué à la fig. 4.2. Fig. 4.1 Sonde standard VR 10

Les accessoires suivants sont en outre obligatoires afin de pouvoir raccorder un second champ de capteurs ou un ballon solaire au niveau de la régulation, ou encore pour permettre une saisie du rendement solaire. En outre, une sonde standard supplémentaire est obligatoire afin de permettre une saisie du rendement.

Notice d’installation auroMATIC 560

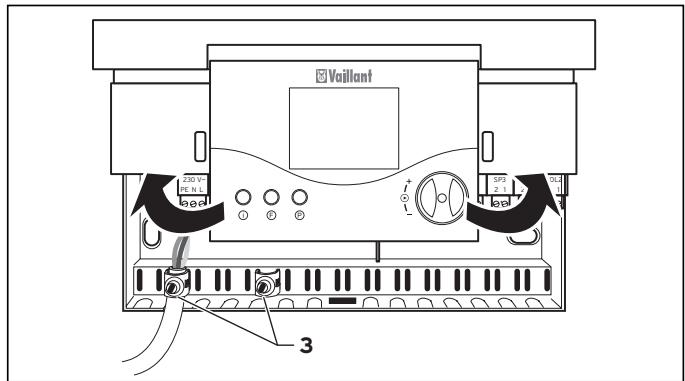

• Fixez tous les câbles avec les serre-fil fournis (3).

• Abaissez le panneau de commande. • Ouvrez à nouveau le couvercle avant.

Risque d‘endommagement de la platine par court-circuit des câbles de raccordement. Pour des raisons de sécurité, les extrémités des conducteurs des câbles transportant le courant à 230 V peuvent être dénudées au maximum de 30 mm pour le raccordement sur le connecteur ProE. Un dénudage plus important risque de causer des courts-circuits sur la plaquette de circuit imprimé. Attention ! Tenir compte des caractéristiques de la sonde lors du remplacement des appareils de régulation dans les installations (voir section 11), remplacer la sonde si nécessaire ! Attention ! L‘installation d‘un thermoplongeur électrique (EP) optionnel ne doit être réalisée qu‘à l‘aide d‘un relais externe supplémentaire ou d‘un contacteur avec une puissance de commutation d‘au moins 16 A. Ne jamais mettre en service avec auroMATIC 560 un thermoplongeur électrique sans relais externe supplémentaire ou contacteur. Attention ! Le contact C1/C2 est un contact en basse tension de 24 V et ne doit en aucun cas être utilisé comme contact de commutation de 230 V.

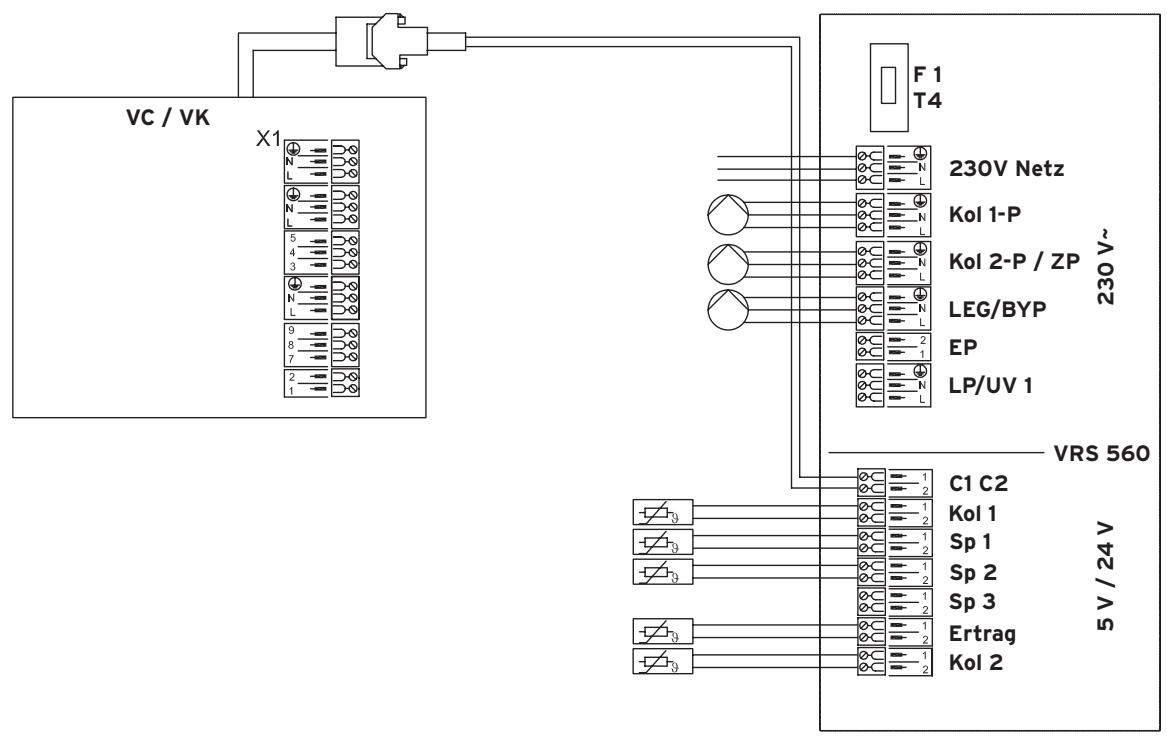

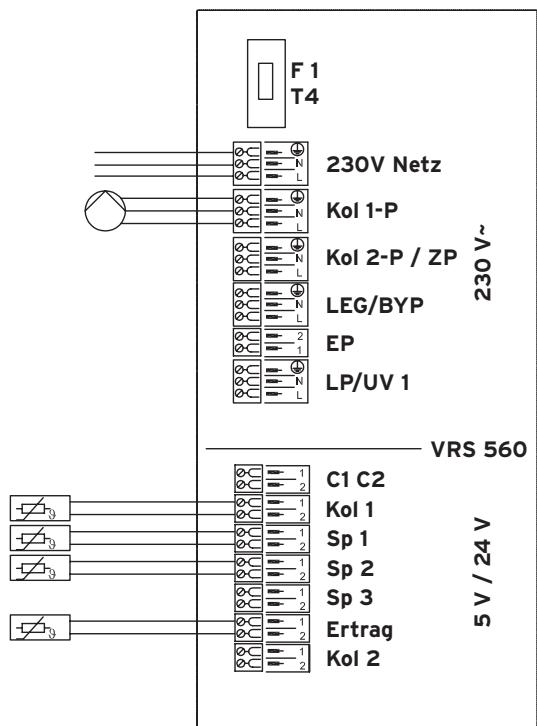

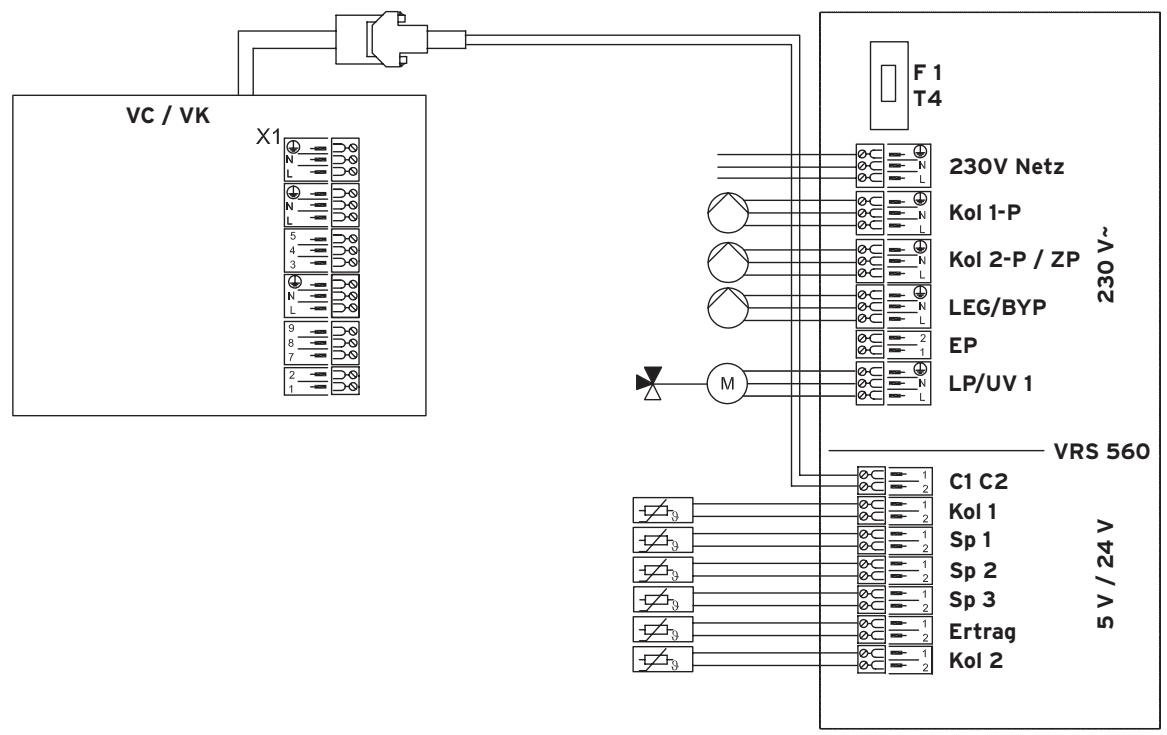

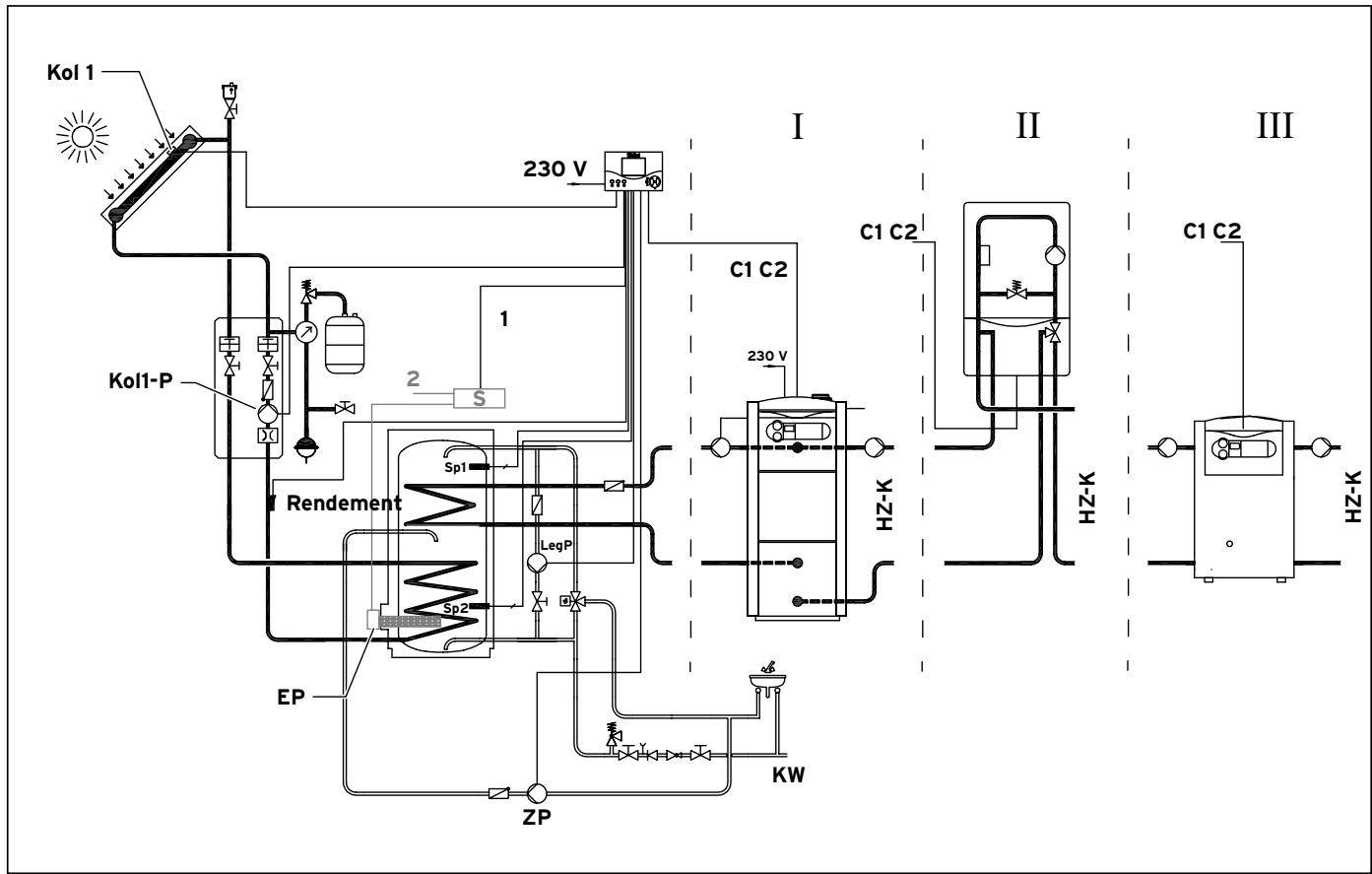

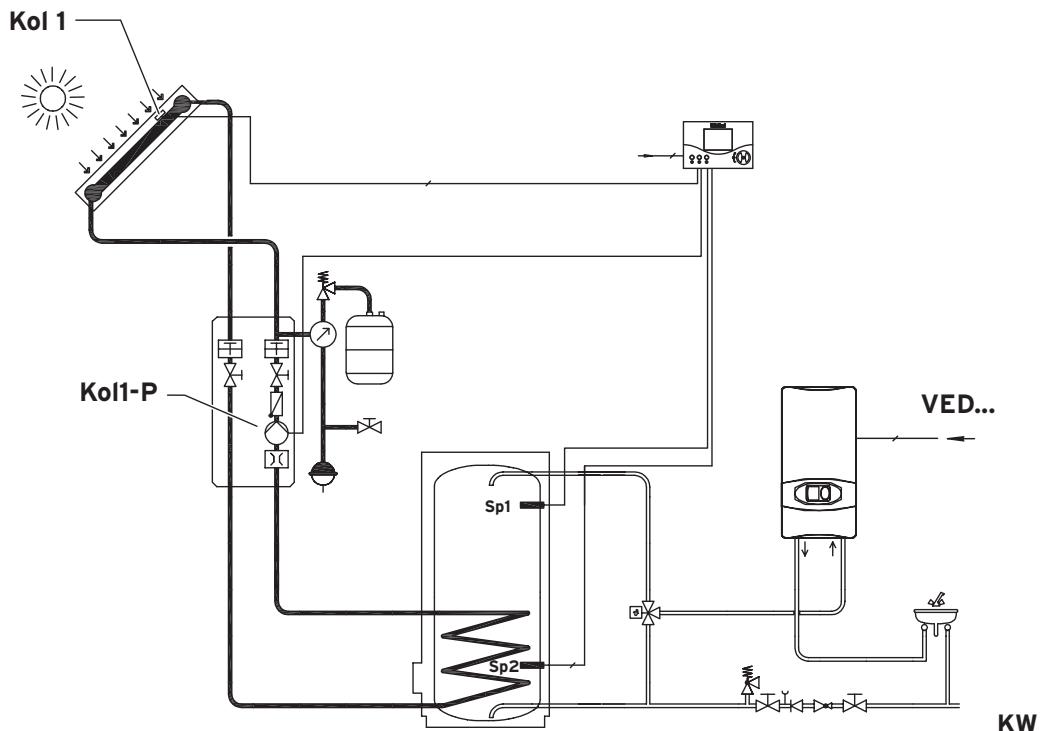

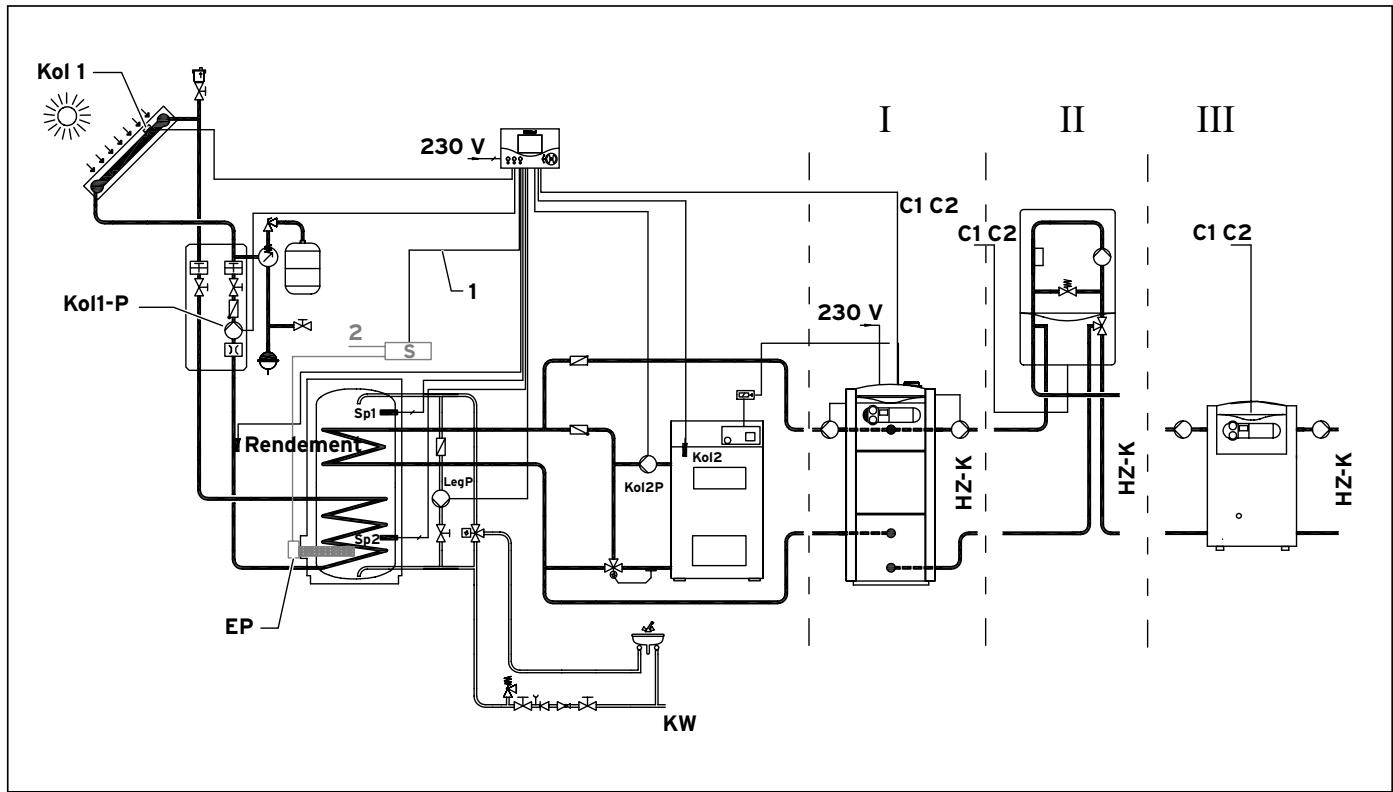

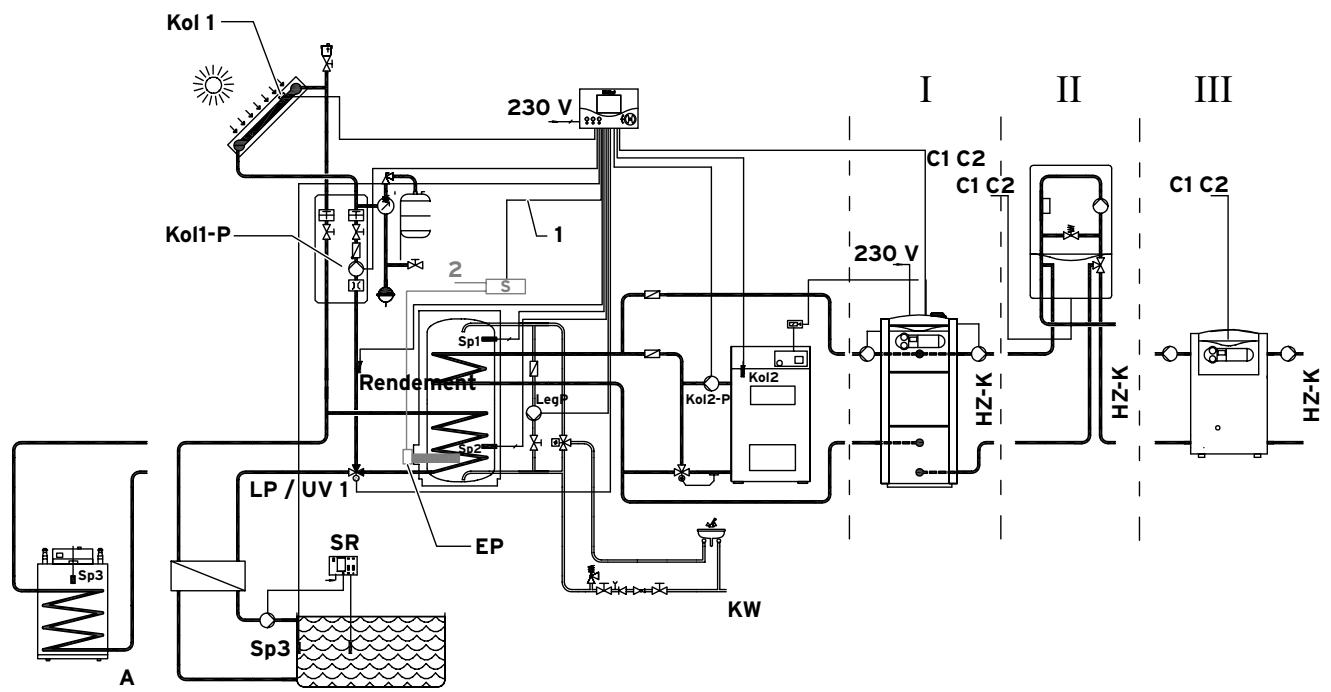

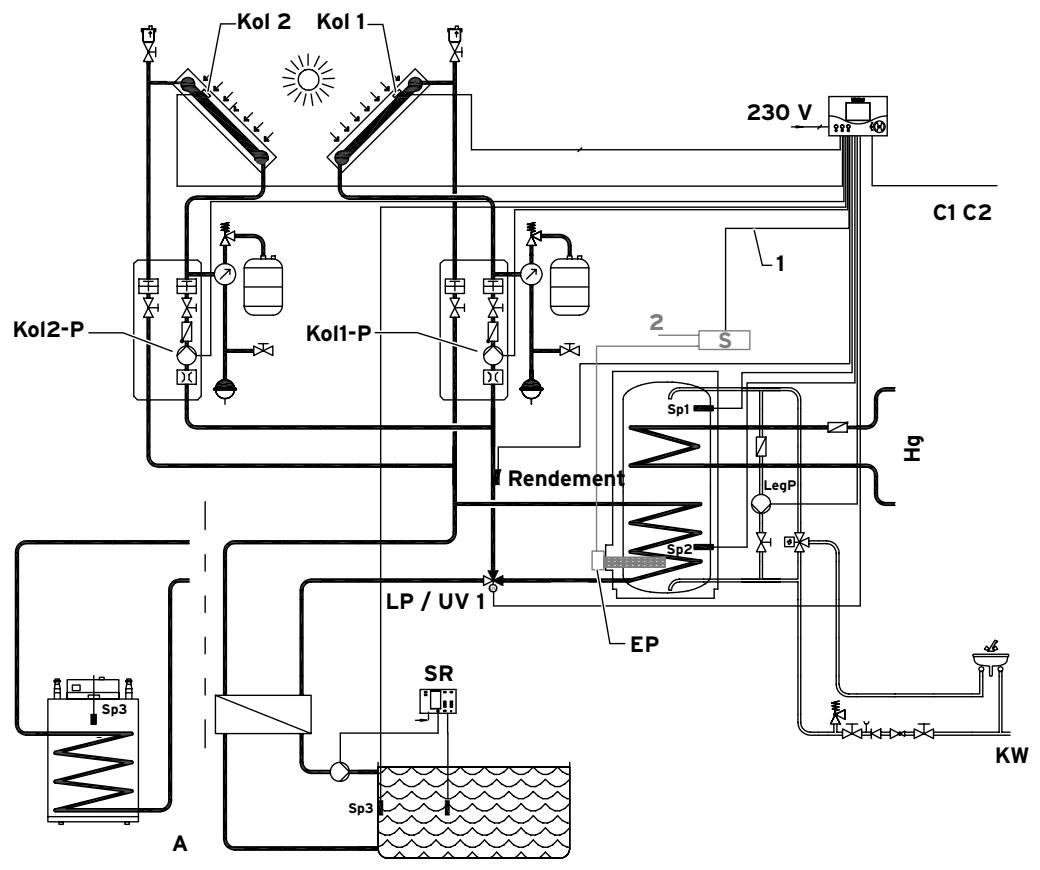

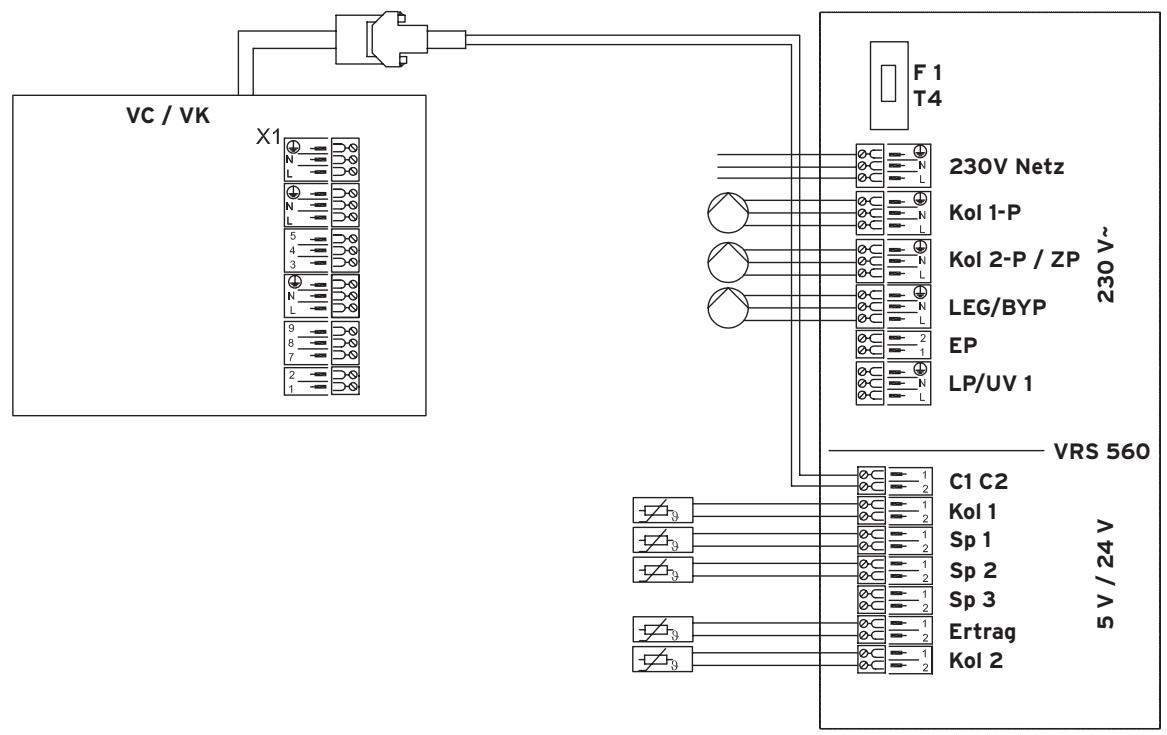

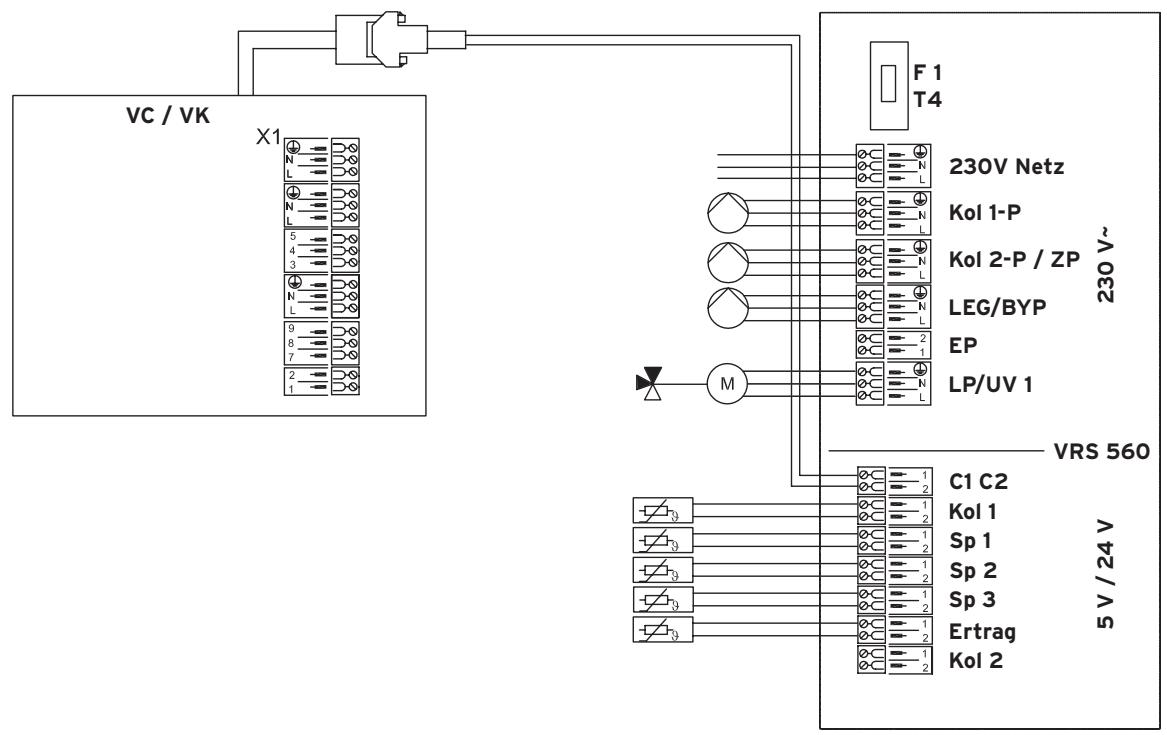

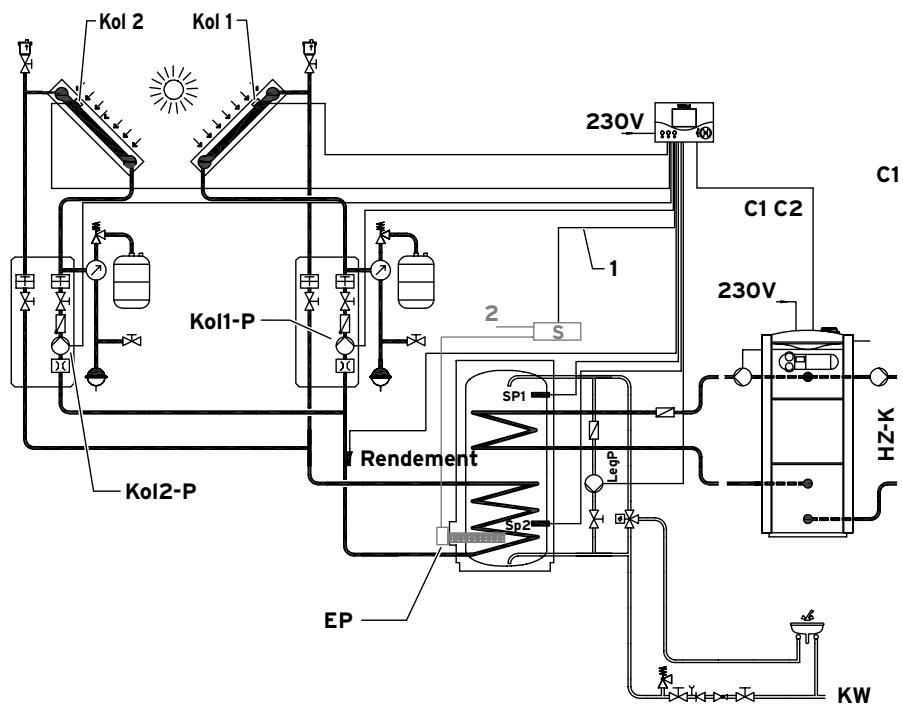

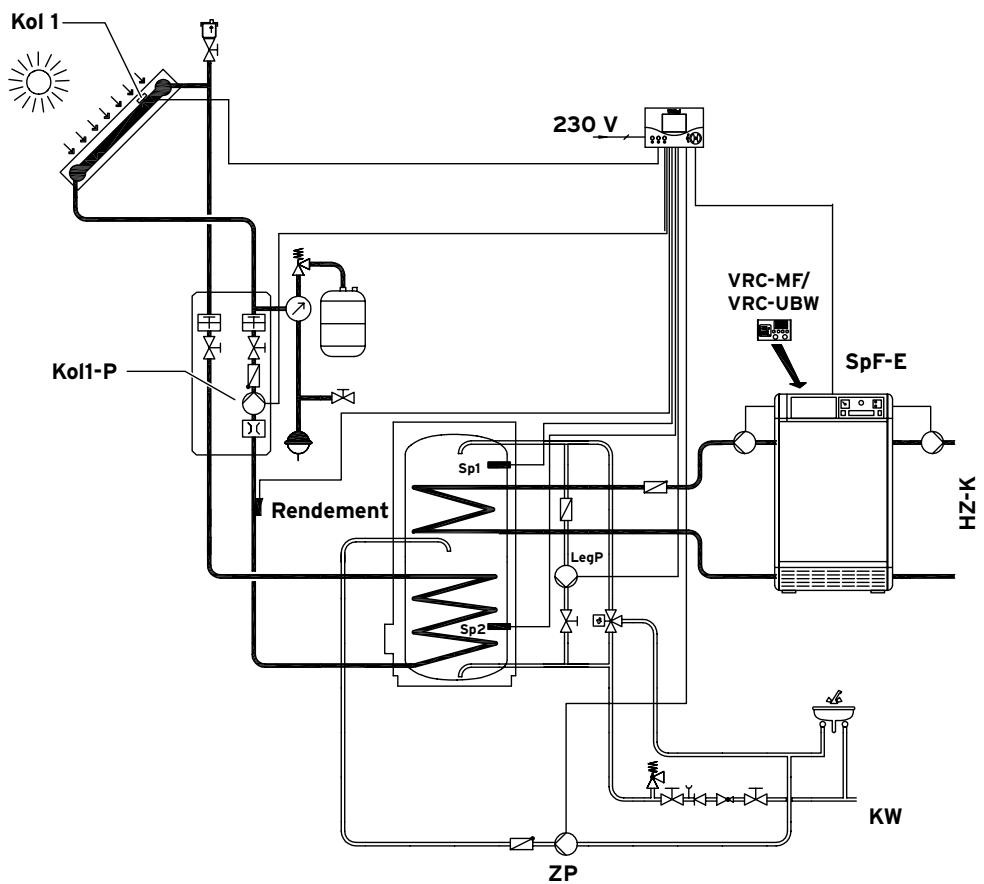

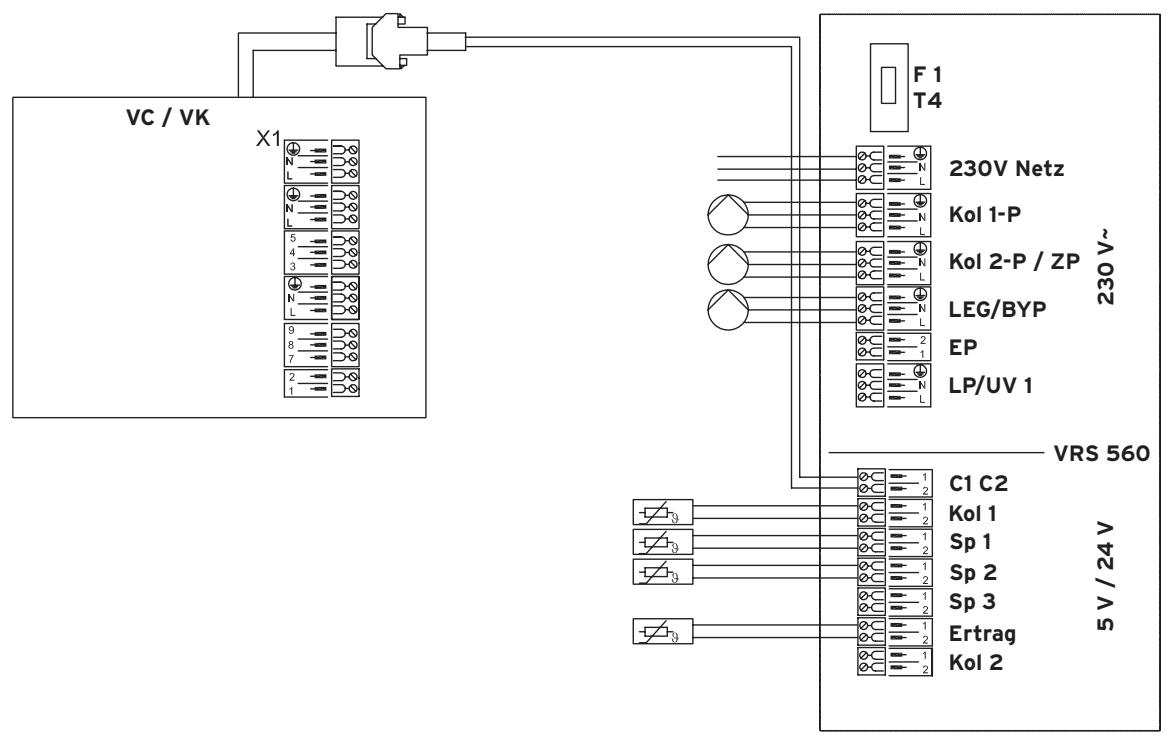

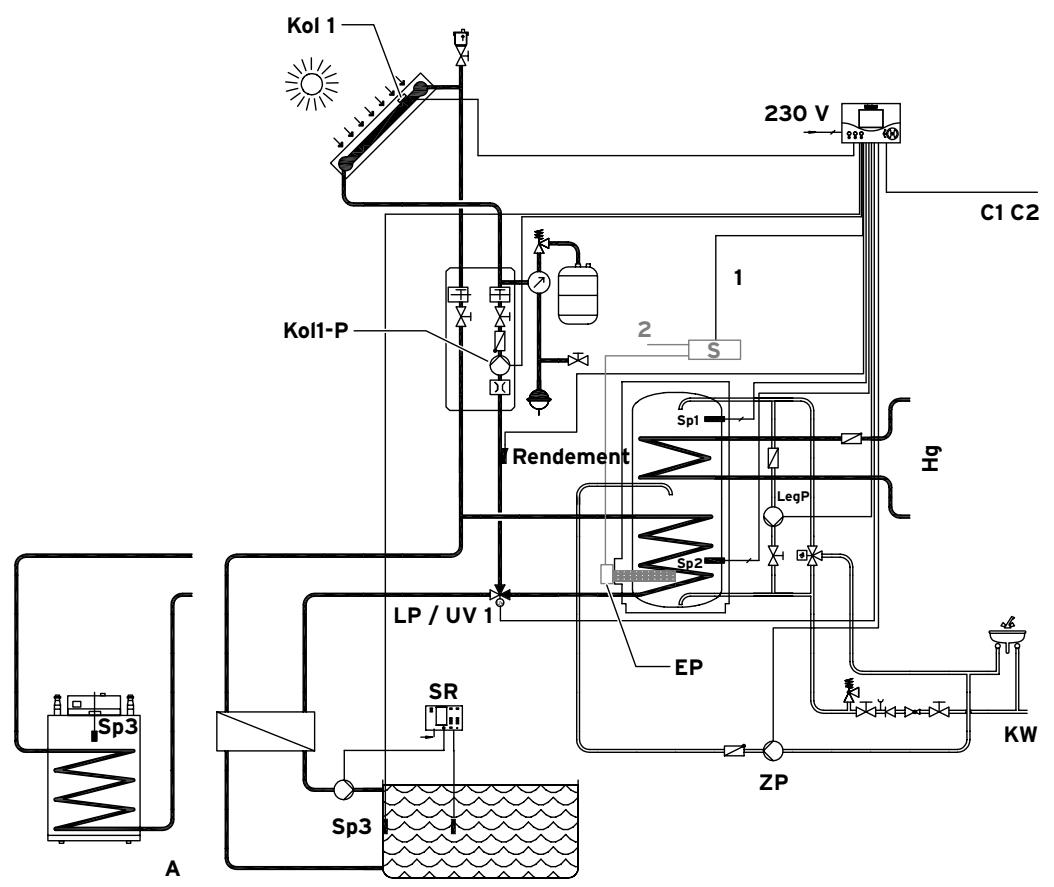

Ces schémas hydrauliques ne sont que des représentations et ne peuvent en aucun cas servir à la réalisation de la tuyauterie hydraulique.

Le VED E Solar surveille la température d‘admission de manière autonome et active le réchauffage de l‘eau indépendamment de la température du ballon. Il n‘est pas nécessaire d‘avoir recours à une instruction de contrôle supplémentaire.

Appareil de chauffage

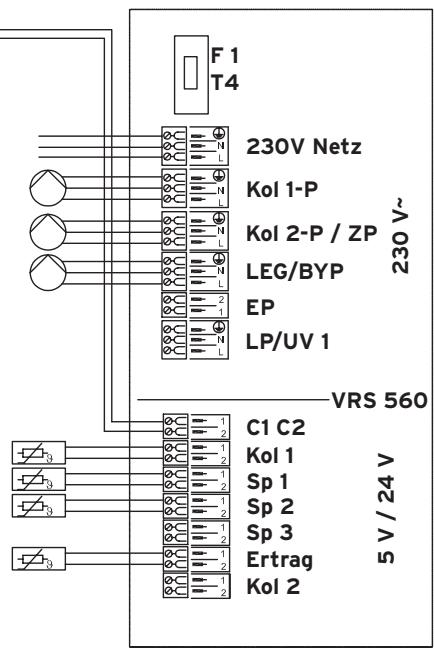

Composant dans le schéma hydraulique/ plan de raccordement Sp1 Sonde du ballon 1

I, II, III Possibilité de raccordement de différents systèmes de préparation d‘eau chaude pour régénération du ballon

C1/C2 Raccordements pour la commande des systèmes de préparation d‘eau chaude pour régénération du ballon HZ-K Circuit(s) chauffage

Composant dans le schéma hydraulique/ plan de raccordement

Sp1 Sonde du ballon 1 Sp2

SpF-E Entrée sonde du ballon du régulateur de chauffage

HZ-K Circuits de chauffage

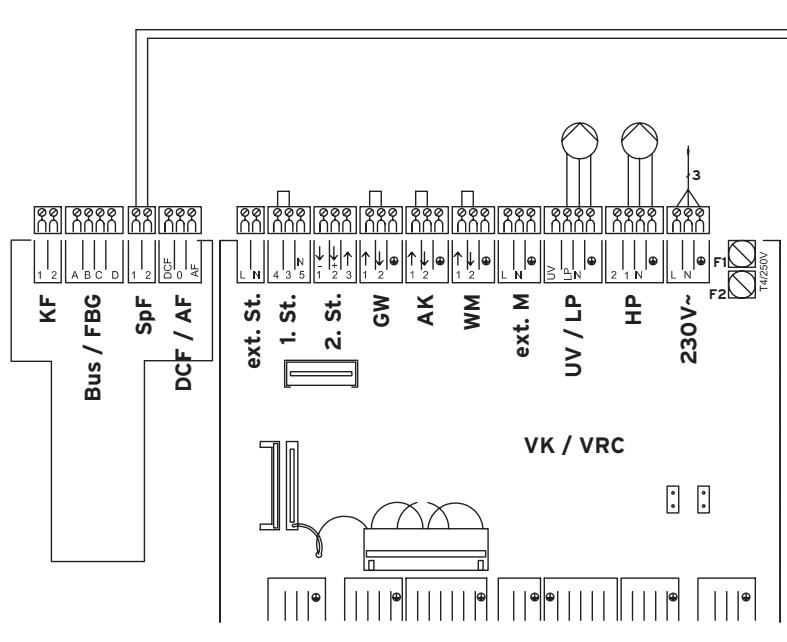

Composant dans le schéma hydraulique/ plan de raccordement SpF Sonde de ballon DCF/AF ext. St.

Sonde extérieure DCF Message externe de panne

Pour adapter l‘installation de façon optimale aux conditions présentes, il est nécessaire de régler quelques paramètres de l‘installation. Ces paramètres sont résumés dans un niveau de commande et ne doivent être réglés ou modifiés que par un spécialiste. Vous accédez à ce niveau de commande en maintenant enfoncée la touche de programmation P pendant trois sec. env.

Le tableau suivant fournit un aperçu de tous les paramètres de l‘installation et de leur réglage d‘usine.

Réglage en tournant le dispositif de réglage

0 en tournant le dispositif de réglage.

Réglage de la température maximale du ballon 1

à la différence de mise à l‘arrêt)

à la différence de mise en marche)

Programmation P. L‘affichage clignote ensuite à trois reprises et tous les paramètres sont rétablis aux valeurs de réglage d‘usine.

7 Maintenance/diagnostic

Vous accédez au niveau de maintenance/de diagnostic en appuyant simultanément sur les touches du dispositif de réglage/de programmation P (pendant 3 s env.). Affichage Test de la pompe du capteur 1

Pompe du capteur 1 en marche, tous les autres capteurs arrêtés

Test pompe de capteur 2 ou test pompe de recyclage sanitaire (pour le schéma hydraulique 1)

Affichage de la température de la sonde du ballon 2

Affichage température sonde du ballon 3

Affichage de la température de la sonde du capteur 1

Affichage de la température de la sonde du capteur 2

Affichage température retour (sonde de rendement)

Fig 7.1 Acteurs et capteurs

560 commute sur la représentation d‘erreur dans l‘affichage de base. Si l‘une des fonction rendement solaire ou recharge est possible, le régulateur exécute cette fonction malgré l‘erreur existante.

9 Service assistance technique Vaillant

Fig. 7.1 Contrôle des affichages

Un autre clic sur le dispositif de réglage affichera la version actuelle du logiciel de la régulation.

Ligne d’assistance Vaillant pour les professionnels 0825285120

Fig. 7.2 Version logiciel de la régulation

Cliquez sur la touche de programmation pour quitter le niveau de maintenance/de diagnostic.

Notice d’installation auroMATIC 560

Écart de commutation le plus court Autonomie Température ambiante max. autorisée Tension de fonctionnement sonde
