Type de produit	Chauffe-eau solaire
Caractéristiques techniques principales	Capteurs thermiques à tubes sous vide, rendement élevé, surface de capteur optimisée
Alimentation électrique	Non requise pour le fonctionnement de base
Dimensions approximatives	Varie selon le modèle, généralement autour de 2 m² par capteur
Poids	Environ 60 kg par capteur
Compatibilités	Compatible avec les systèmes de chauffage Vaillant et autres systèmes de chauffage central
Type de batterie	Non applicable
Tension	Non applicable
Puissance	Rendement de 80% en conditions idéales
Fonctions principales	Production d'eau chaude sanitaire, chauffage d'appoint
Entretien et nettoyage	Vérification annuelle des capteurs et nettoyage si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le réseau de distribution Vaillant
Informations générales utiles	Installation recommandée par un professionnel, garantie de 5 ans sur les capteurs

FOIRE AUX QUESTIONS - AUROTHERM EXCLUSIV VAILLANT

Quelles sont les principales caractéristiques de l'Aurotherm Exclusiv ?

L'Aurotherm Exclusiv est un chauffe-eau solaire hautement efficace, conçu pour maximiser la production d'eau chaude en utilisant l'énergie solaire. Il dispose de panneaux solaires thermiques et d'un réservoir de stockage intégré.

Comment installer le système Aurotherm Exclusiv ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que les panneaux sont orientés vers le sud et inclinés à un angle optimal pour maximiser l'exposition au soleil.

Quels sont les entretiens nécessaires pour le système Aurotherm Exclusiv ?

Il est recommandé de faire vérifier le système annuellement par un professionnel pour s'assurer du bon fonctionnement, nettoyer les panneaux solaires et vérifier le niveau de fluide caloporteur.

Que faire si le système ne produit pas d'eau chaude ?

Vérifiez d'abord si les panneaux solaires sont encrassés ou ombragés. Assurez-vous également que le réservoir est correctement rempli. Si le problème persiste, contactez un professionnel.

Quelle est la durée de vie des panneaux solaires Aurotherm Exclusiv ?

Les panneaux solaires de l'Aurotherm Exclusiv ont une durée de vie estimée de 25 ans, avec une garantie de performance de 10 ans.

Comment fonctionne la garantie du produit ?

La garantie de l'Aurotherm Exclusiv couvre les défauts de fabrication pendant une période déterminée, généralement de 2 à 5 ans, selon le composant. Veuillez consulter le manuel d'utilisation pour plus de détails.

Quels sont les signes d'un dysfonctionnement dans le système ?

Les signes incluent une production d'eau chaude insuffisante, des fuites visibles autour des panneaux ou du réservoir, et des bruits inhabituels. Si vous remarquez ces problèmes, contactez un technicien.

Le système Aurotherm Exclusiv peut-il fonctionner par temps nuageux ?

Oui, le système peut produire de l'eau chaude même par temps nuageux, bien que l'efficacité soit réduite par rapport à des journées ensoleillées.

Est-il possible de combiner l'Aurotherm Exclusiv avec d'autres systèmes de chauffage ?

Oui, l'Aurotherm Exclusiv peut être combiné avec d'autres systèmes de chauffage, tels que des chaudières à gaz ou à fioul, pour une solution de chauffage hybride.

Quel est le coût d'installation moyen de l'Aurotherm Exclusiv ?

Le coût d'installation peut varier en fonction de la configuration de votre maison et des tarifs de l'installateur, mais il est généralement compris entre 3 000 et 7 000 euros.

MODE D'EMPLOI AUROTHERM EXCLUSIV VAILLANT

Capeurs solaires tubulaires sous vide

auroTHERM exclusiv : un concentré de performances

Les capteurs auroTHERM exclusiv sont des capteurs tubulaires sous vide. Ils sont destinés principalement aux installations nécessitant un fort apport solaire en hiver et en mi-saison, comme les systèmes solaires combinés auroTHERM 700 qui assurent la production d'eau chaude et de chauffage, et aux installations nécessitant des capteurs compacts et offrant plus de flexibilité d'installation.

Une surface d'absorption optimisée

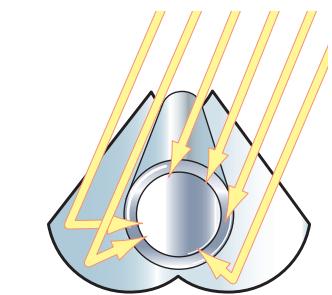

• Un concentrateur parabolique externe est situé sous les tubes. Il dirige vers les tubes par réflexion, le rayonnement qui passée entre les tubes. Ainsi, toute la surface des tubes est utile.

Un rayonnement solaire mistricé

• Le concentrateur parabolique externe permet également de réfléchir et de mistruxer le rayonnement solaire oblique par rapport au capteur et le rayonnement solaire diffus. Il permet ainsi de corriger les légers problèmes d'orientation, de capter le rayonnement solaire de manière efficace plus longtemps dans une journée et de mistruxer le rayonnement par temps légèrement couvert.

Avec une surface d'absorption optimisée, un rendement optique performant, des pertes thermiques par transmission particulièrement faibles et une durée d'absorption plus longue grâce au concentrateur parabolique externe, les capteurs auroTHERM exclusiv offrent un veritable concentré de performances.

Caracteristiques principales :

• Capteurs pour systèmes à circulation forcee pressurisee

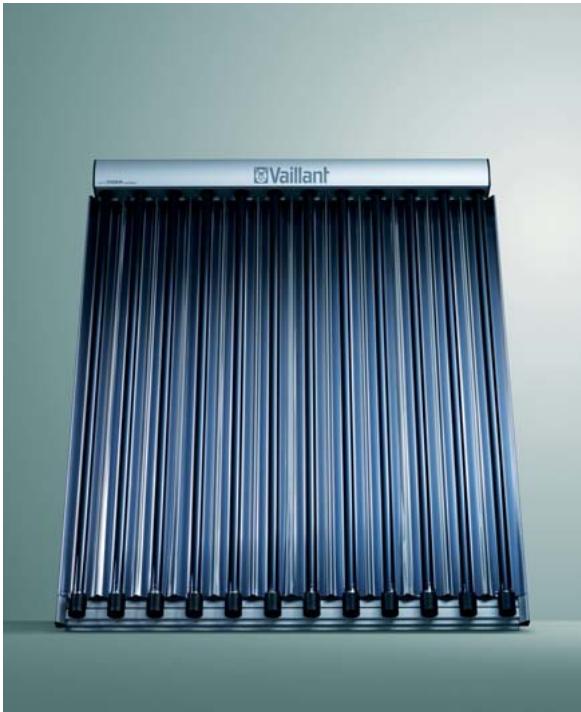

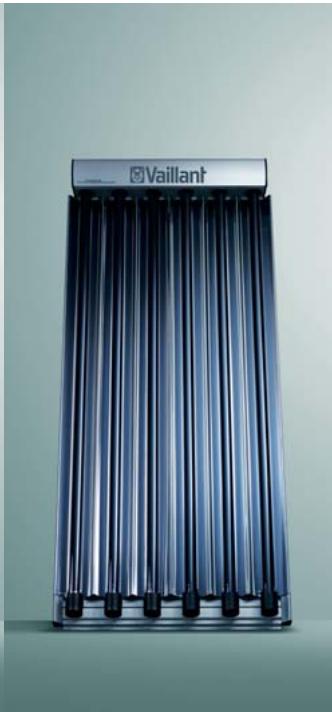

• Existent en 2 versions : VTK 570/2 : 6 tubes, 1,00 m² de surface nette VTK 1140/2 : 12 tubes, 2,00 m² de surface nette

Modularité

• Deux versions
  Installation sur toiture en tuile, en ardoise ou en tôle, et sur terrasse
• Possibilité de creer plusieurs champs de capteurs

Facilité d'installation

• Léger et compact
• Systèmes simples et rapides d'installation des capteurs
• Facile à combiner pour s'adapter aux dimensions de l'installation.

Performance

• Rendement optique: 0 = 64,2% .
  Coefficient de transmission thermique k1:0,885 W/m²K
• Concentrateur parabolique externe

Rayonnement oblique

Rayonnement diffus

uroTHERM exclusiv : caractéristiques techniques

Caracteristique	Unités	VTK 570/2	VTK 1140/2
Nombre de tubes	-	6	12
Surface brute	m²	1,16	2,30
Surface nette	m²	1,0	2,0
Hauteur / Largeur / Profondeur	mm	1650 / 700 / 110	1650 / 1390 / 110
Poids	kg	19	37
Contenance en fluide solaire	l	0,9	1,8
Perte de charge avec fluide solaire (à 200 l/h)	mbar	14	14
Type de raccordement	mm	15	15
Pression de service max. autorisée	bar	10	10
Température de stagnation	°C	272	272
Rendiment optique no (EN 12975)	%	64,2	64,2
Coefficient de transmission thermique k1	W/(m²K)	0,885	0,885
Facteur de dissipation thermique k2	W/(m²K²)	0,001	0,001
Numéro de certification Solar Keymark	-	011-7S768 R

Visuel	Référence et description	Visuel	Référence et description
	Réf. 0020076776Kit de raccordement hydraulique pour champ de capteur VTK/2		Réf. 0020055174Pattes avec fixation simple pour tuiles mécaniques pour la pose d'un capteur. (Livrées par 4)*
	Réf. 0020076779Kit de raccordement hydraulique. Extension pour un capteur VTK/2		Réf. 0020059896Pattes avec fixation double pour tuiles mécaniques pour la pose d'un second capteur, en dessous du premier. (Livrées par 2)*
	Réf. 0020076780Rails de montage pour un capteur VTK 570/2		Réf. 0020055184Pattes avec fixation simple pour tuiles canal pour la pose d'un capteur. (Livrées par 4)*
	Réf. 0020076781Rails de montage pour un capteur VTK 1140/2		Réf. 0020059895Pattes avec fixation double pour tuiles canal pour la pose d'un second capteur, en dessous du premier. (Livrées par 2)*
	Réf. 0020076778Bâté de montage terrasse pour capteur VTK/2		Réf. 0020059897Pattes avec fixation simple pour toiture en tôles pour la pose d'un capteur. (Livrées par 4)*
	Réf. 0020059904Bacs à gravier (2 pièces)		Réf. 0020080145Pattes noires avec fixation simple pour toiture en tôles pour la pose d'un capteur. (livrées par 4)*
	Réf. 0020059905Bacs à gravier (3 pièces)		Réf. 0020080147Pattes noires avec fixation double pour ardoises et tuiles plates pour la pose d'un second capteur, en dessous du premier. (Livrées par 2)*

• Indication du nombre de pattes valable pour une installation des capteurs jusqu'à 700 m d'altitude.
