| Type de produit | Moniteur de contrôle vidéo professionnel |
|---|---|
| Caractéristiques techniques principales | Écran LCD 9,2 pouces, résolution 1920 x 1080 pixels, technologie IPS |
| Alimentation électrique | Alimentation externe 12V DC |
| Dimensions approximatives | Largeur : 22,5 cm, Hauteur : 14,5 cm, Profondeur : 4,5 cm |
| Poids | 1,2 kg |
| Compatibilités | Compatible avec les caméras HDMI et SDI |
| Type de batterie | Non applicable (alimentation externe uniquement) |
| Tension | 12V DC |
| Puissance | Max 15W |
| Fonctions principales | Affichage de la vidéo en temps réel, fonctions de mise au point, histogramme, et aide à l'exposition |
| Entretien et nettoyage | Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité des pièces de rechange via le service après-vente |
| Sécurité | Utiliser uniquement l'alimentation fournie, éviter l'exposition à l'eau et à l'humidité |
| Informations générales | Garantie de 2 ans, support technique disponible |
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice PROPHETVIEW 920 PRO - HERCULES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROPHETVIEW 920 PRO de la marque HERCULES.
3.1. Connexion à un PC 4 3.1.1. Pour le Prophetview 9204 3.1.2. Pour le Prophetview 920DVi5 3.2. Connexion à un périphérique vidéo (Prophetview 920DVi uniquement)5 4.

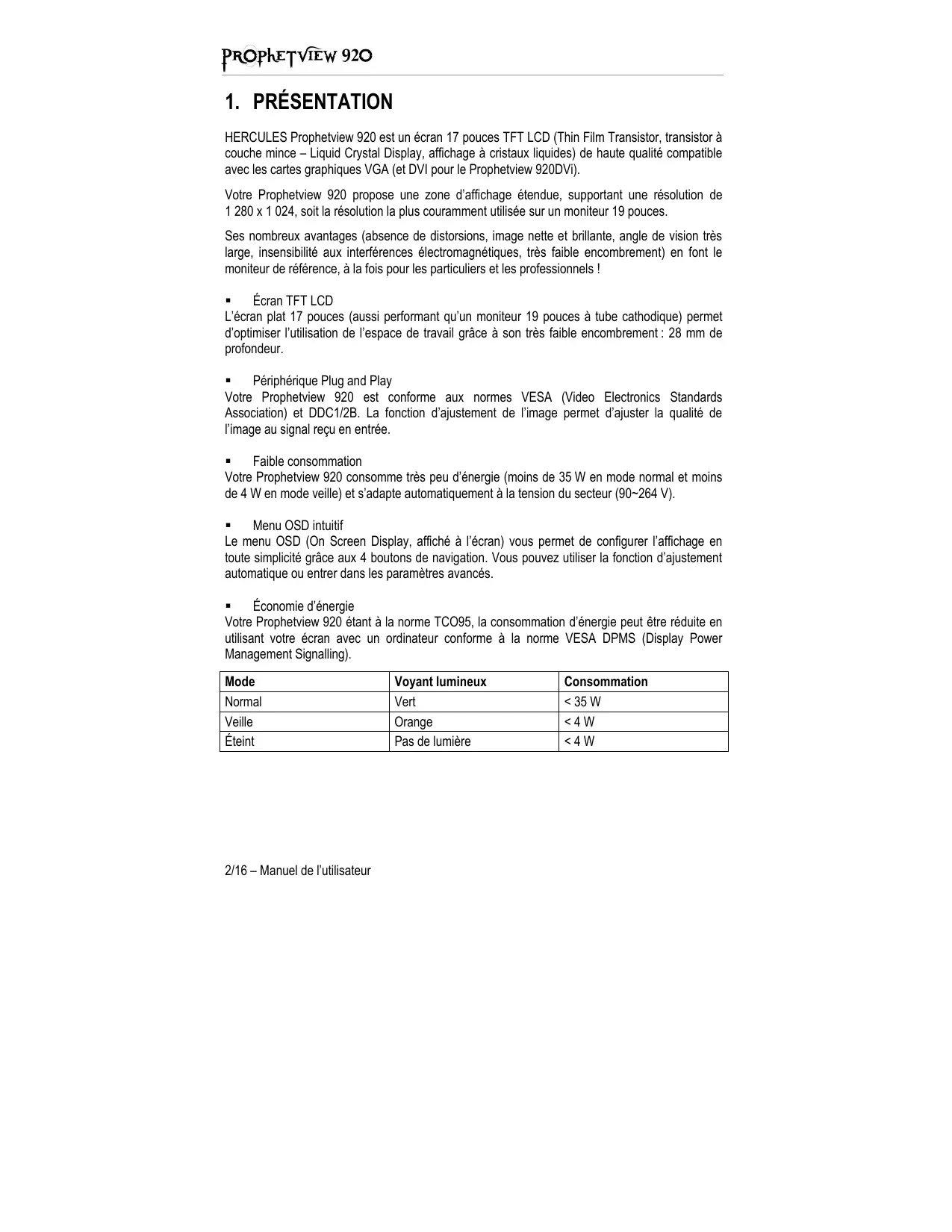

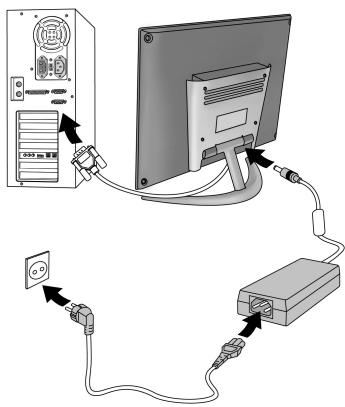

4.1. 1 280 x 1 024, soit la résolution la plus couramment utilisée sur un moniteur 19 pouces. Ses nombreux avantages (absence de distorsions, image nette et brillante, angle de vision très large, insensibilité aux interférences électromagnétiques, très faible encombrement) en font le moniteur de référence, à la fois pour les particuliers et les professionnels ! ! Écran TFT LCD L’écran plat 17 pouces (aussi performant qu’un moniteur 19 pouces à tube cathodique) permet d’optimiser l’utilisation de l’espace de travail grâce à son très faible encombrement : 28 mm de profondeur. ! Périphérique Plug and Play 3.1.1. Pour le Prophetview 920 - Raccordez le câble VGA à la sortie VGA de votre carte graphique. - Connectez le câble de l’adaptateur secteur au connecteur d’alimentation à l’arrière de la base. - Raccordez le cordon d’alimentation à l’adaptateur secteur. - Branchez le cordon d’alimentation du moniteur. - Mettez votre ordinateur et votre moniteur sous tension (en appuyant sur le bouton d’alimentation Votre Prophetview 920 est prêt à l’emploi.
- Connectez le câble de l’adaptateur secteur au connecteur d’alimentation à l’arrière de la base.

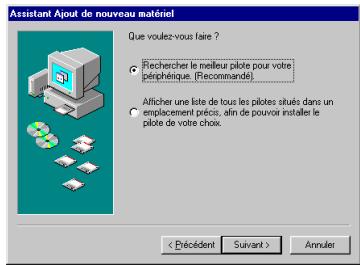

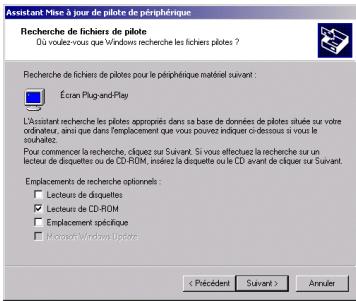

- Insérez le CD-ROM d’installation dans votre lecteur de CD-ROM. - Cliquez sur Suivant. L’assistant vous propose ensuite de Rechercher le meilleur pilote pour votre périphérique. (Recommandé). - Cliquez sur Suivant. L’assistant vous demande où chercher le pilote. - Cochez la case Lecteur de CD-ROM. - Cliquez sur Suivant.
- Cliquez sur Suivant. L’assistant affichera alors le nom de votre moniteur. - Cliquez sur Suivant pour lancer l’installation. - Cliquez sur Terminer pour finir l’installation.

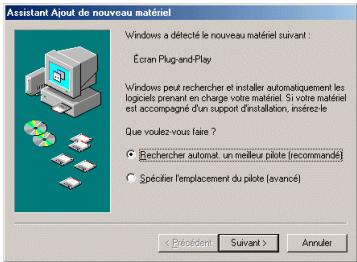

La boîte de dialogue Assistant Ajout de nouveau matériel apparaît et vous informe que le système a détecté un Écran Plug-and-Play. L’assistant vous propose de Rechercher automatiquement un meilleur pilote (recommandé). - Insérez le CD-ROM d’installation dans votre lecteur de CD-ROM. - Cliquez sur Suivant. La boîte de dialogue Sélection d’un autre pilote apparaît. - Cliquez sur OK. - Cliquez sur Terminer pour finir l’installation.
- Cliquez sur Suivant. L’assistant propose de Rechercher un pilote approprié pour mon périphérique (recommandé).
- Double-cliquez sur l’icône Système.

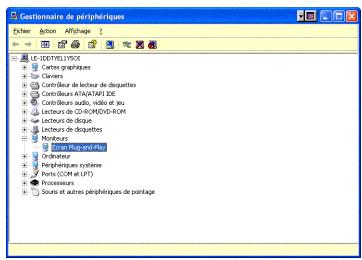

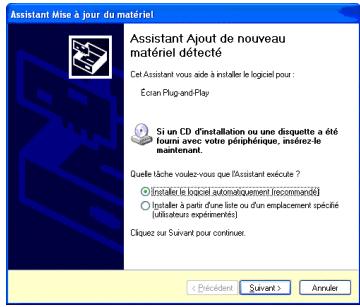

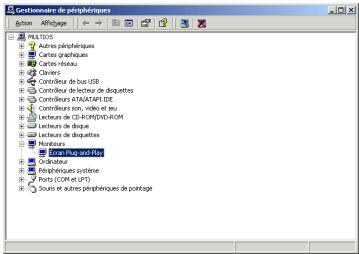

- Sélectionnez l’onglet Matériel. - Cliquez sur Gestionnaire de périphériques. - Cliquez sur le signe + à gauche de Moniteurs. - Double-cliquez sur Écran Plug-and-Play. - Sélectionnez l’onglet Pilote. - Cliquez sur Mettre à jour le pilote.... L’assistant propose d’Installer le logiciel automatiquement (recommandé). - Insérez le CD-ROM d’installation dans votre lecteur de CD-ROM. L’installation des pilotes se lance automatiquement au bout de quelques secondes.
- Cliquez sur Suivant.

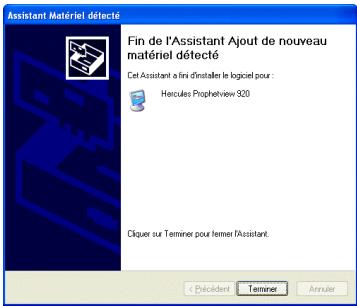

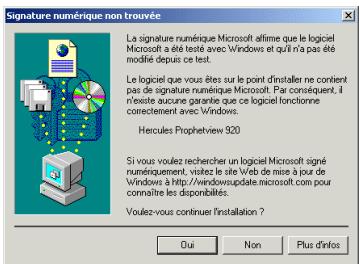

- Fermez-le en cliquant sur . Un message concernant la certification des pilotes peut apparaître à l’écran. - Cliquez sur Continuer. - Cliquez sur Terminer pour finir l’installation.

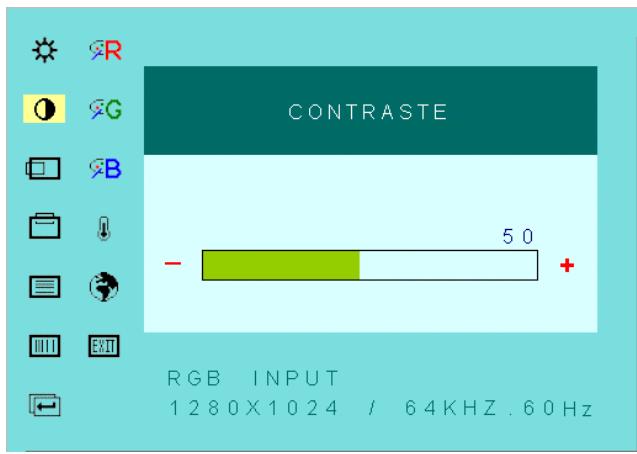

Fonction OSD Augmente la valeur pour l’icône en surbrillance. Fonction par défaut Affiche le paramètre LUMINOSITÉ et diminue la valeur de la luminosité. Fonction OSD Diminue la valeur pour l’icône en surbrillance.
Remarque pour le Prophetview 920DVi : les options disponibles dans le menu OSD varient en fonction de l’entrée activée.
Ajuste la position horizontale de l’image.
Restaure les valeurs par défaut. Ajuste le ton de la couleur rouge.
, et ), 9300K (affichage dans les tons de bleu), 6500K (affichage dans les tons de rouge) et OFFICE (affichage optimisé pour une utilisation bureautique).
- Rebranchez le câble vidéo. - Rebranchez les cordons d’alimentation de l’ordinateur et du Prophetview 920. - Mettez votre ordinateur et votre moniteur sous tension (en appuyant sur le bouton d’alimentation Votre Prophetview 920 est prêt à l’emploi.
- Vérifiez que les broches du câble vidéo ne sont pas tordues ou enfoncées.
- Assurez-vous que le câble vidéo est correctement raccordé à la carte graphique. - Assurez-vous que votre ordinateur n’est pas en mode veille (tapez sur une touche du clavier ou déplacez la souris pour revenir en mode normal).
Ajustez la luminosité et le contraste via le menu OSD.
Vérifiez les spécifications de votre carte graphique puis choisissez une fréquence verticale comprise entre 60 et 85 Hz.
Assurez-vous que le câble vidéo est correctement raccordé à la carte graphique.
- Ajustez les paramètres PHASE et FRÉQUENCE via le menu OSD. - Sélectionnez la configuration écran recommandée : 1 280 x 1 024, 60 Hz.
- Augmentez ou diminuez les paramètres POSITION HORIZONTALE et POSITION VERTICALE via le menu OSD. - Assurez-vous que la configuration écran définie dans votre système est compatible avec votre Prophetview 920. (Consultez le manuel de votre carte graphique ou de votre système d’exploitation pour modifier la résolution ou le taux de rafraîchissement.)
Date d’achat du produit, Configuration système : processeur, mémoire, système d’exploitation, De quoi écrire.
9.2. Gagnez du temps en enregistrant votre produit en ligne ! En Europe : connectez-vous dès maintenant sur notre site web (fr.hercules.com) et cliquez sur Enregistrement. Cet enregistrement facilitera vos démarches lors de contacts éventuels avec notre support technique. Vous pourrez également bénéficier, si vous le souhaitez, de l’envoi d’informations privilégiées sur les nouveaux produits Hercules et les dernières promotions.
États membres relatives à la compatibilité électromagnétique, modifiée par la Directive 93/68/CEE. Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l’utilisateur d’y remédier. Pour respecter les impératifs communautaires, le câble de connexion entre le moniteur et la carte doit être protégé. UTILISATEURS CANADIENS : Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
IMPORTANT : veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l’utilisateur, pour un emploi respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous êtes en désaccord avec les termes et les conditions du Présent Contrat, veuillez retourner le Logiciel et tout ce qui l’accompagne dans les 15 jours qui suivent la date de votre achat à l’endroit où vous l’avez acheté. La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Hercules Technologies et/ou Guillemot Corporation. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n’accorde qu’un droit d’utilisation du Logiciel. L’acquéreur accepte les termes et les conditions du Présent Contrat concernant les droits d’auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit. Hercules Technologies se réserve le droit d’annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l’acquéreur s’engage à renvoyer le Logiciel à Hercules ainsi que toutes les copies. Licence : 1. La licence est accordée à l’acquéreur d’origine seulement. Hercules Technologies et Guillemot Corporation restent propriétaires et titulaires du Logiciel et se réservent tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L’utilisateur n’a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l’acquéreur d’origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat. 2. L’acquéreur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu’il soit impossible d’utiliser le Logiciel sur plusieurs machines en même temps. 3. L’acquéreur reconnaît et accepte le copyright appartenant à Hercules Technologies et/ou Guillemot Corporation. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d’une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel. 4. La licence octroie à l’utilisateur le droit de faire une (1) copie d’archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copié. 5. Sauf dans les limites permises expressément par le Présent Contrat, l’acquéreur ne peut pas s’engager à, ni permettre à un tiers de s’engager à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l’utilisation du Logiciel par plus d’un ordinateur en même temps ; faire des modifications ou des copies de quelque sorte que ce soit ; désassembler, dé-compiler ou modifier le Logiciel d’une quelconque manière ou essayer d’obtenir des informations relatives à l’utilisation du Logiciel n’étant pas accessibles à l’utilisateur ; faire des copies ou des traductions du Manuel de l’utilisateur.
Pour les moniteurs Prophetview 920 et Prophetview 920DVi, Hercules Technologies offre une garantie de 3 ans pièces et main d’œuvre à compter de la date d’achat. La seule garantie accordée par Hercules Technologies est le remplacement de vos produits défectueux. La garantie ne couvre pas la perte de luminosité des affichages à cristaux liquides, phénomène naturel dû au vieillissement. De même, la garantie ne couvre pas le nonaffichage de pixels dans la limite de 6 pixels défectueux. En aucun cas, Hercules Technologies ne saurait être tenu responsable envers qui que ce soit de tous dommages ou incidents, directs ou indirects, y compris de toute perte de données, d’informations ou autres que vous pourriez subir par l’utilisation du logiciel faisant l’objet de cette licence.
