MODE D'EMPLOI 16 FW HERCULES

2.1.Installer les pilotes sous Windows 3
2.2.Installer les applications 4

3. OPTIMISATION DE VOTRE SYSTème 5

3.1.Preparer le stockage de vos données audio 5
3.2.Libérer des ressources système 5
3.3. Récupérer des ressources à partir du bureau 6
3.4.Optimisation 7

4. VUE GENERALE DU RACK HERCULES 16/12 FW 8

5. PRÉSENTATION DES FONCTIONNALITÉS 10

5.1. Les entrées/sorties analogiques 10

5.1.1. Généralités 10
5.1.2.Passage de +4 dBu a-10 dBV 10
5.1.3. Signal symétrique/asymétrique 10
5.1.4. Les entrées Neutrik 11

5.2. Les entrées/sorties numériques 12
5.3. Les entrées/sorties MIDI 13
5.4. Le monitoring 13

5.4.1.Hardware 13
5.4.2.Au casque 13

5.5.La synchronisation 14
5.6. Le multi-client 14
5.7.Mise a jour du firmware 15

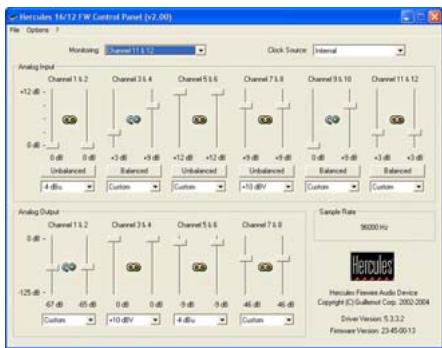

6. L'INTERFACE HERCULES 16/12 FW CONTROL PANEL 16

6.1.Généralités 16
6.2. Gestion des profils 16

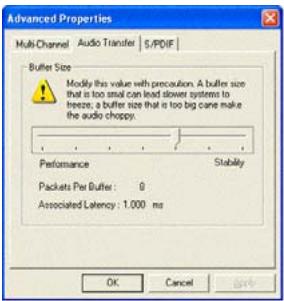

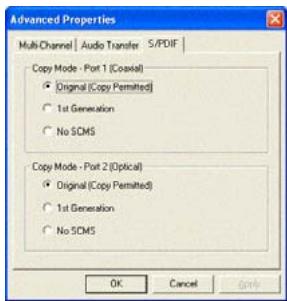

6.3. Options avances 16
6.4. Definition de la synchronisation 17
6.5. Definition du monitoring hardware 18
6.6. Definition des entrées analogiques 18
6.7. Definition des sorties analogiques 18

7. UTILISATION AVEC LES LOGICIELS AUDIO 19

7.1.Généralités 19
7.2. Dérinir les pilotes à utiliser 19
7.3. Dérinir la résolution audio 20
7.4. Définir le mode de monitoring 20

8. TUTORIAUX 20

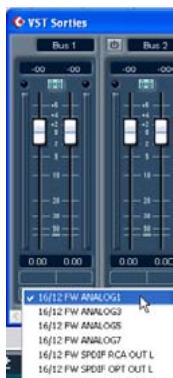

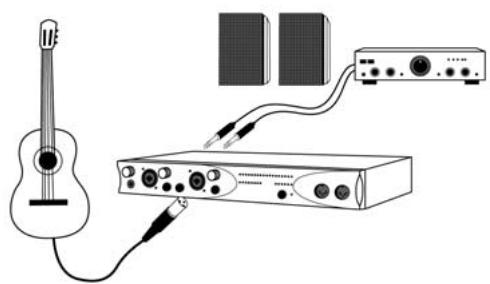

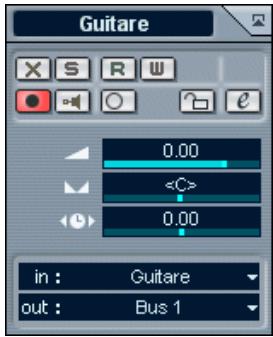

8.1. Enregister un instrument 20

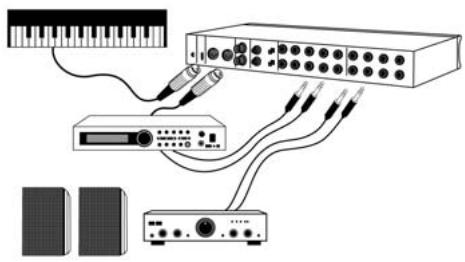

8.2.Enregister une sequence MIDI 23

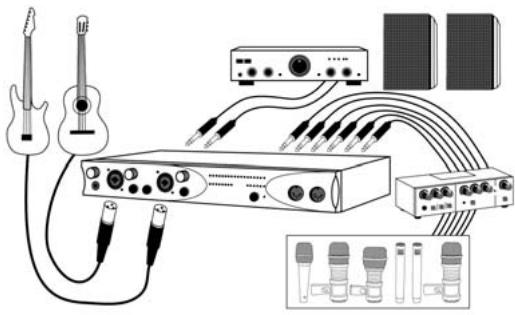

8.3.Enregisterunerformationde typeguitare-basse-batterie 23
8.4. Enregister un morceau sur un DAT ou un MiniDisc 26

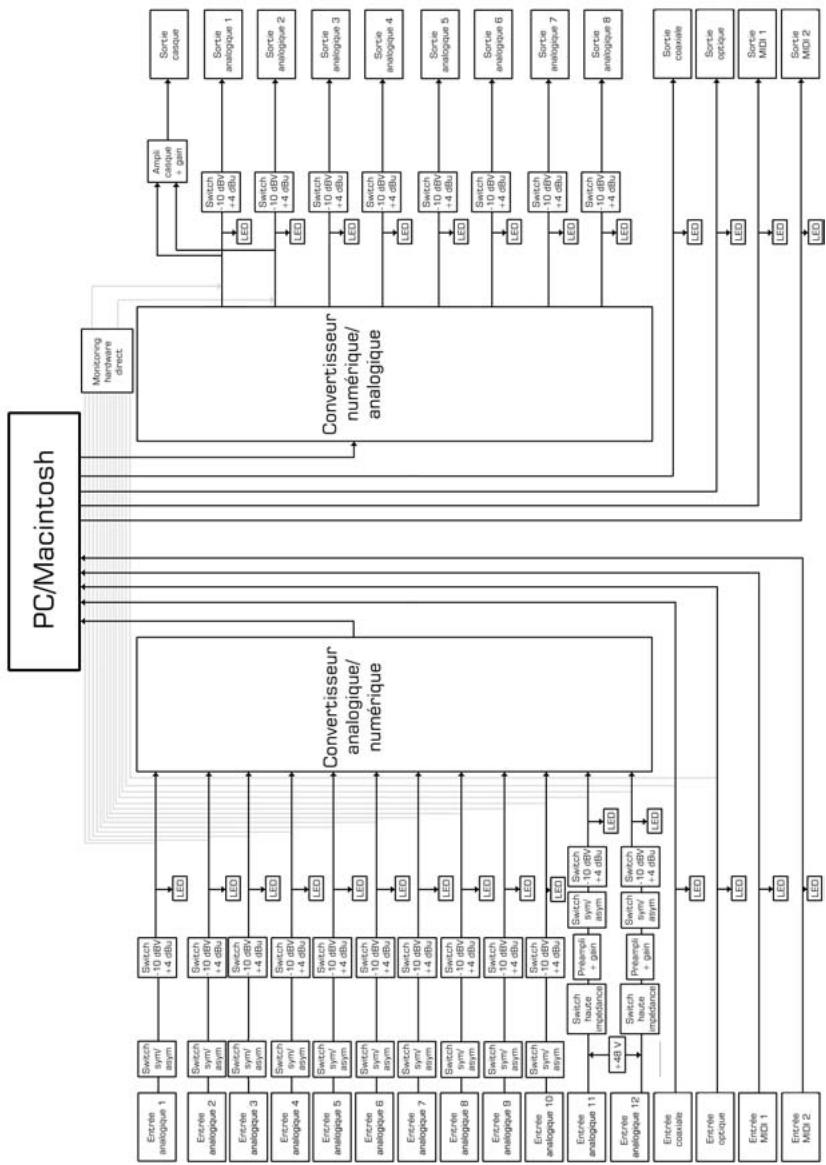

9. SCHEMA FONCTIONNEL 27

10. SPECIFICATIONS TECHNIQUES 28

11. ASSISTANCE TECHNIQUE 29

11.1. Informations relatives à la garantie 29
11.2. Stipulations additionelles à la garantie 29

1. INTRODUCTION

1.1. Présentation

Hercules 16/12 FW est une interface audio et MIDI FireWire de haute qualité pour PC utilisant Windows et pour ordinateurs Macintosh.

Elle propose 16 entrées et 12 sorties pour un total de 28 canaux audio simultanés à une résolution audio allant jusqu'à 24 bits et 96 kHz.

16 entrées indépendantes :

10 prises jack plaquées or, symétriques ou asymétriques compatibles +4 dBu et -10 dBV
2 connecteurs combinés Neutrik (XLR/TRS)
1 E/S stéreo S/PDIF optique
1 E/S stéreo S/PDIF coaxiale

12 sorties indépendantes :

• 8 prises jack plaquées or, symétriques ou asymétriques compatibles +4 dBu et -10 dBV
  1 E/S stéreo S/PDIF optique
  1 E/S stéreo S/PDIF coaxiale

Hercules 16/12 FW est un rack à entrées et sorties multiples qui peut être connecté au port FireWire de tout ordinateur à l'aide du cable FireWire fourni.

1.2. Configuration requise

PC

Microsoft Windows 2000 (SP4), XP (SP1A)
Intel Pentium III/AMD Athlon 800 MHz ou compatible
128 Mo de RAM (256 Mo recommends)
Lecteur de CD-ROM ou de DVD-ROM
10 Go d'espace libre sur le disque dur (compatibilité UDMA recommandaee)

Macintosh

Macintosh OS X 10.3
G4/Power Macintosh 1 GHz équipe d'un port FireWire
256 Mo de RAM (512 Mo recommends)
Lecteur de CD-ROM ou de DVD-ROM
10 Go d'espace libre sur le disque dur

1.3. Contenu de la boite

Rack Hercules 16/12 FW
Cable de connexion FireWire
Adaptateur FireWire/mini DV
2 équres pour fixation dans un rack 19" 1U
4 supports en caoutchouc pour assurer la stabilité et 6 vis pour fixer les équres sur le rack
Boitier d'alimentation
CD-ROM incluant les pilotes, la documentation électronique et la suite logicielle
- Manuel de l'utilisateur

2. INSTALLATION DU RACK HERCULES 16/12 FW

Installez les pilotes Hercules 16/12 FW AVANT de connecter pour la première fois le port FireWire de votre ordinateur. Si vous aveja déjà connecte le rack sans avoir es pilotes, eteignez et déconnectez le rack, redemarrez l'ordinateur et conformez-vous scedure d'installation logicielle. Remarque: les ecrans et la procedure d'installation varier sensiblement par rapport à la procedure decrite dans ce manuel.

Étant donné que les pilotes et logiciels sont en constante évolution, ceuxprésents sur notre CD-ROM d'installation ont peut-être déjà fait l'objet d'une mise à jour. Connectez-vous des maintainant sur notre site web (www.hercules.com) pour vérifier et, le cas échéant, télécharger les dernières versions des pilotes et logiciels.

2.1. Installer les pilotes sous Windows

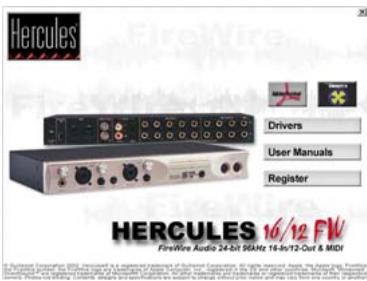

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur I'icone du CD-ROM Hercules 16/12 FW.
  -Sinecessaire, double-cliquez sur Setup.exe.

• Cliquez sur le bouton Drivers et suive les instructions portées à l'écran.

• Connectez l'une des extrémités du cable FireWire fourni au port FireWire de votre ordinateur.

Si le port FireWire de votre ordinateur est de type Mini DV :

• Reliez le cable FireWire à l'adaptateur FireWire/mini DV foumi.
• Connectez l'autre extrémité du cable FireWire au port FireWire 1394 situé sur la face arrêté du rack Hercules 16/12 FW.
• Connectez le cable du boitier d'alimentation 15 V DC fourni sur la prise d'alimentation située sur la face arrêté du rack et branchez le boitier sur le secteur.
• Allumez le rack en appuyant sur l'interrupteur Power situé en face avant.

Windows va déctector successivement 6 péripériques constituent votre rack Hercules 16/12 FW (Hercules 16/12 FW, Hercules 16/12 FW WDM Analog Audio Device, Hercules 16/12 FW WDM Optical S/PDIF Audio Device, Hercules 16/12 FW WDM Coax S/PDIF Audio Device, Hercules 16/12 FW GSIF, Hercules 16/12 FW MIDI). Répétez la procédure ci-dessous pour chacun des péripériques.

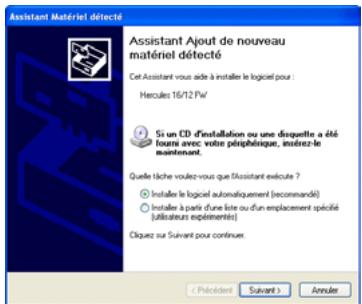

La boite de dialogue Assistant Matériel détecté apparait et vous informe que le système a détecté un nouveau péripérique.

• Cliquez sur Suivant autant de fois que nécessaire jusqu'au lancement de l'installation.

Un message concernant la certification des pilotes peut apparaitre à l'écran.

• Cliquez sur Oui (sous Windows 2000) ou Continuer (sous Windows XP).
• Cliquez sur Terminer pour finir l'installation.

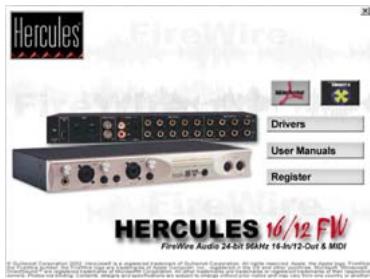

2.2. Installer les applications

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur I'icone du CD-ROM Hercules 16/12 FW.

• Si nécessaire, double-cliquez sur Setup.exe.

• Sélectionnez chacun des éléments que vous souhaitez installer, puis suivez les instructions à l'écran.

Si vous avez interrompu la procédure d'installation, vous pourrez la lancer à nouveau comme suit :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur l'icone du CD-ROM Hercules 16/12 FW.
  -Sinecessaire, double-cliquez sur Setup.exe.

3. OPTIMISATION DE VOTRE SYSTÉME

Le traitement audio numérique est une opération qui monopolise beaucoup de ressources sur votre ordinateur. Celui-ci doit donc être parfaitement optimisé pour enregistrer les signaux audio sans aucune perte. Cette section vous aide à configurer au besoinaire environnement Windows.

3.1. Préparer le stockage de vos données audio

Avant de modifier les options logicielles, il convient de faire le point sur la configuration matérielle. Pour des performances optimes,Vote ordinateur doit bien sur satisfaire au moins a la configuration requise,mais d'autres aspects sont a considérer,notamment le disque dur.En effet, celui-ci va etre largement sollicité tant lors de I'enregistrement que lors de la restitution audio, il est donc important de disposeur d'un disque dur rapide, proposant un temps d'acces minime. Les disques durs compatibles Ultra DMA (ou UDMA) permettent un taux de transfert optimal des données.

De plus, la configuration ideale consisterait à avoir deux disques durs: un disque dur « Système», qui regrouperait le système d'exploitation et les applications, et un disque dur « Audio», exclusivement dédié à l'enregistrement audio. Attention, il s'agit ici d'unités physiques, le fait de dédier une partition d'un disque dur à l'audio n'améliore en aucun cas les performances.

Enfin, procédez à des défragmentations régulières de votre disque dur afin de garantir les meilleures performances et assurez-vous d'avoir mis à jour votre système (pilotes les plus récents, mises à jour, etc.).

3.2. Libérer des ressources système

Quand votre ordinaire est allumé, plusieurs logiciels peuvent s'exécuter en tâche de fond et donc occuper des ressources système, sans que leur fonctionnement soit crucial à un enregistrement audio. Vous pouvez par conséquent modifier les paramètres d'ouverture de ces logiciels et désactiver le lancement automatique au démarriage de Windows. Les logiciels en cours d'exécution sont représentés par une icône dans la barre des tâches. Ces logiciels peuvent être le lecteur multimédia, l'anti-virus, l'économiseur d'écran ou bien Windows Messenger, intégré à Windows XP et qui s'exécute automatiquement, mobilisant d'importantes ressources. Ici aussi, un passage dans les options du logiciel permettra de désactiver son lancement.

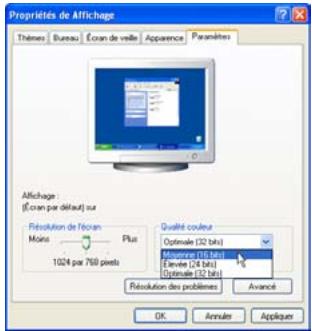

3.3. Récupérer des ressources à partir du bureau

Dans le cadre du traitement audio, certaines options du bureau Windows se révèdent inutilles et leur suppression ou modification permet de libreter des ressources.

Sur le plan graphique tout d'abord, vous pouvez limiter l'affichage à une qualité 16 bits, largement suffisante pour l'interface des logiciels audio.

• Cliquez sur Demarrer/Parametes/Panneau de configuration.
• Double-cliquez sur I'icone Affichage.
• Sélectionnez l'onglet Paramètres.
• Sélectionnez Moyenne (16 bits) dans la liste déroulante Qualité couleur.
• Cliquez sur Appliquer.

Vous peuvent également désactiver les effets de transition lors de l'ouverture des fenêtres et menus.

• Sélectionnez l'onglet Effets (Apparance sous Windows XP).
• Sous Windows XP, cliquez sur Effets....
• Désactivez l'option Utiliser l'effet de transition suivant pour les menus et les info-bulles.
• Cliquez sur OK.

Vous pouvez également optimiser la partie audio du bureau Windows en désactivant lessons système. Ceux-ci peuvent en effet causer des problèmes au niveau de la fréquence d'échantillonnage utilisée par votre logiciel audio.

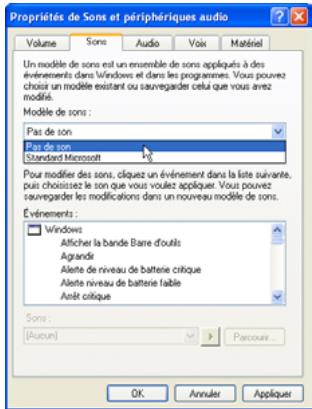

• Dans le panneau de configuration, double-cliquez sur I'icone Sons et périphériques audio.
• Sélectionnez l'onglet Sons.
• Sélectionnéz Pas de son dans la liste déroulante Modèle desons.
• Cliquez sur OK.

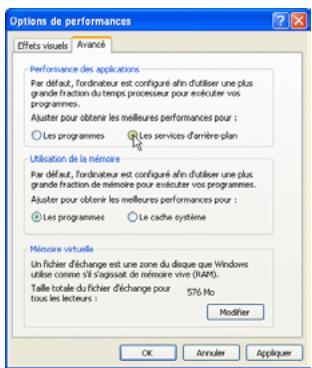

3.4. Optimisation

Les pilotes ASIO, qui garantissent une latence minimale, peuvent être optimisés. Ces pilotes rentrent en effet dans la catégorie des services d'arrête-plan, et ne bénéficient pas à ce titre de toutes les ressources système disponibles. Vous pouvez cependant redéfinir les priorités dans Windows.

• Cliquez sur Demarrer/Parametes/Panneau de configuration.
• Double-cliquez sur l'icone Système.
• Sélectionnez l'onglet Avancé.

Sous Windows 2000 :

• Cliquez sur Options de performances....

Sous Windows XP :

• Cliquez sur Paramétres dans la zone Performances.
• Sélectionnez l'onglet Avancé.
• Activez l'option Les services d'arrière-plan.

Cette fenêtre vous permet également de paramétre la mémoire virtuelle. Il s'agit d'un fjicher liéven sur le disque dur, que Windows utilise pour stocker des données quand la mémoire viv n'est plus accessible. Il a donc la même fonction que la RAM présente dans votre ordinateur (mais propose un temps d'accès aux données plus long). Windows définit automatiquement la taille de la mémoire virtuelle, et il peut être nécessaire de réajuster cette valeur pour obtenir des performances optimales lors des opérations de traitement audio.

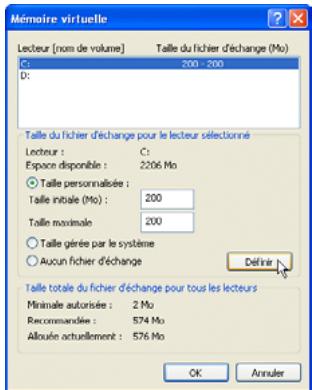

• Cliquez sur Modifier dans la zone Mémoire virtuelle.

La mémoire virtuelle est définie par les valeurs inscrites dans les champs Taille initiale et Taille maximale. Il est recommendé d'appliquer la même valeur dans ces deux champs. La taille que vous allez désférait va dépendre de la quantité de RAM dans votre ordinateur: saisissez une taille de filcher correspondant à environ 1,5 fois la quantité de RAM (exemple: saisissez la valeur 200 pour 128 Mo de RAM), sans dépasser 512 Mo.

-Tapez les valeurs dans les deux champs sus-mentionnes.
- Cliquez sur Définir.
- Cliquez sur OK.

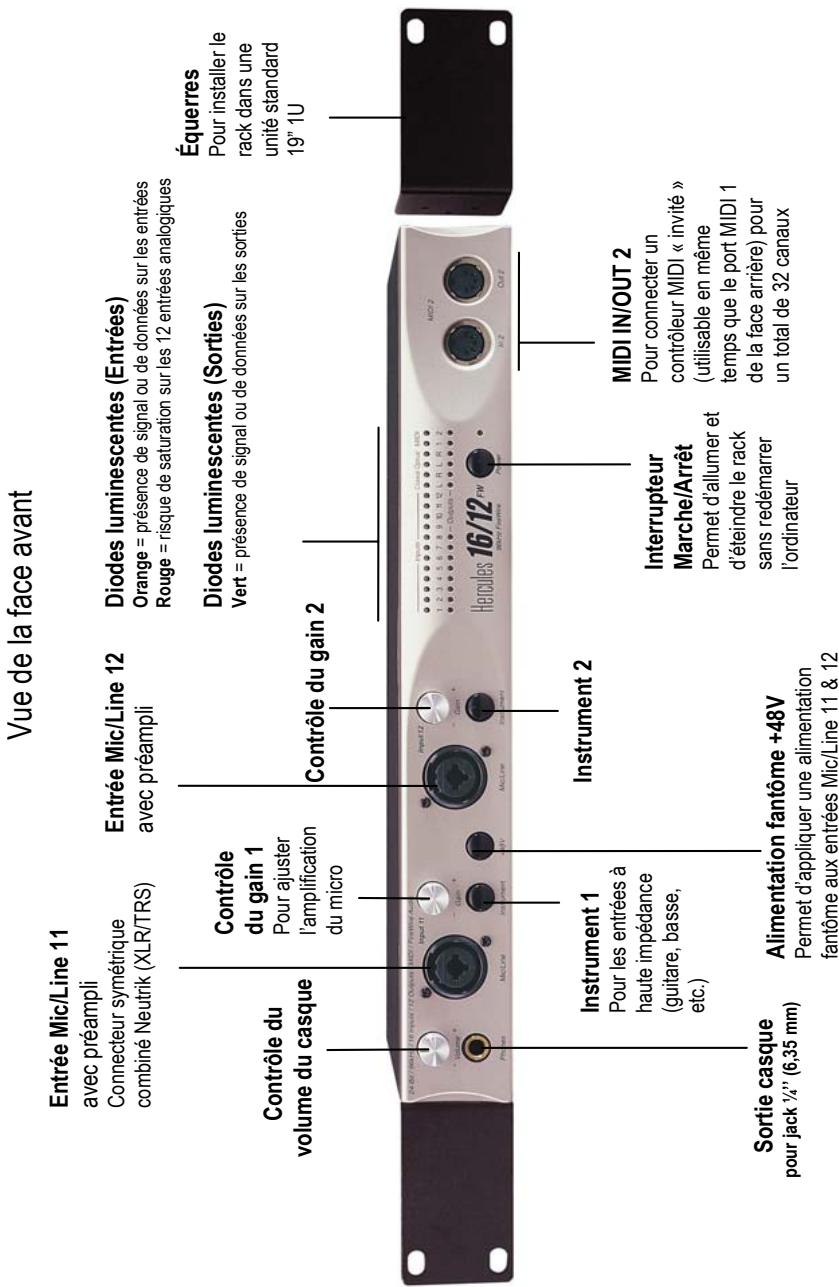

4. VUE GÉNÉRALE DU RACK HERCULES 16/12 FW

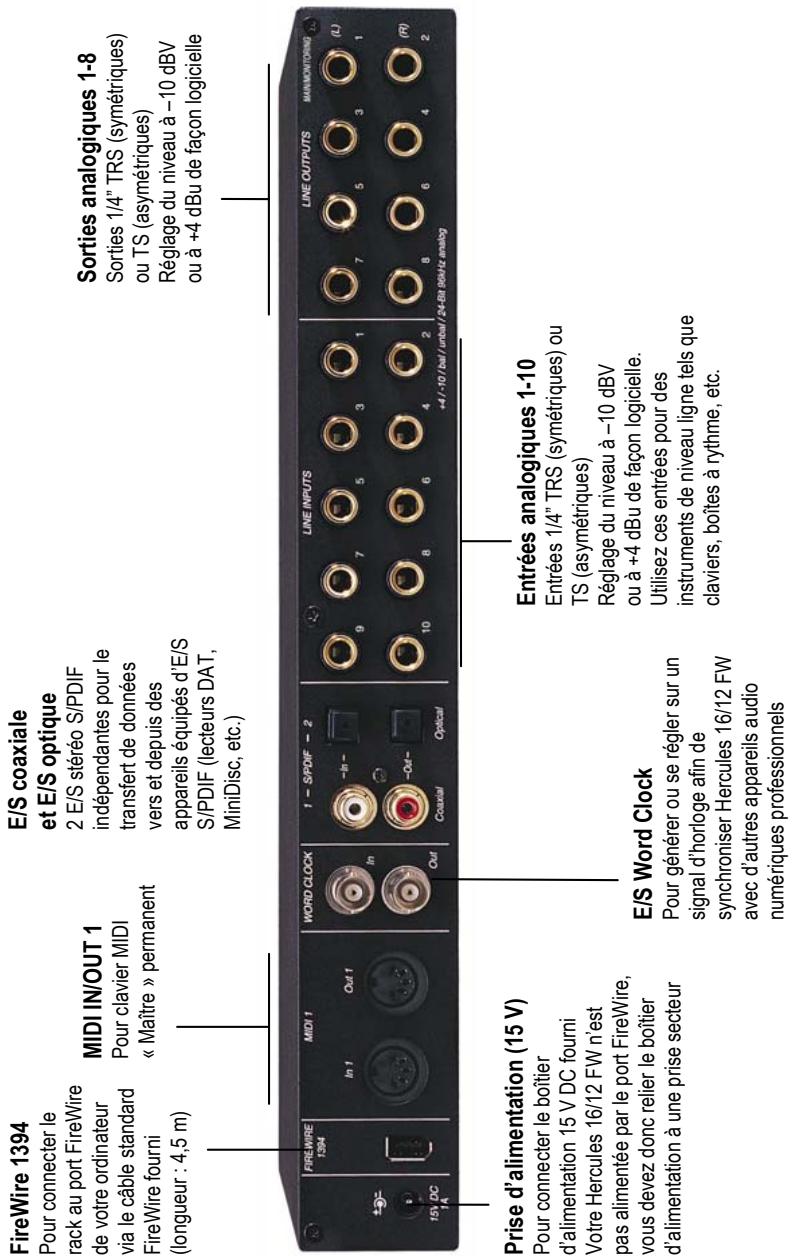

Vue de la face arriere

5. PRÉSENTATION DES FONCTIONNALITÉS

5.1. Les entrées/sorties analogiques

5.1.1. Généralités

Hercules 16/12 FW dispose de 12 entrées et 8 sorties analogiques, dont deux entrées préamplifiées dotées d'un connecteur combiné Neutrik (voir la section 5.1.4. Les entrées Neutrik).

Les prises jack plaquées or 6,35 mm TRS (symétriques) des 12 entrées et 8 sorties analogiques sont compatibles avec des cables jack 6,35 mm TRS (symétriques) permettant de connecter des équipements professionnelnels ou TS (asymétriques) permettant de connecter des équipements grand public.

Vou pouvez surveiller l'activité des différentes entrées et sorties analogiques de votre Hercules 16/12 FW grâce aux diodes luminescentes situées sur la face avant.

Pour chaque entrée, la diode correspondante s'illumine en vert lorsqu'un signal est reçu, en orange lorsque le signal approche les -6 dB et en rouge lorsque le signal reçu approche ou atteint la saturation.

Pour chaque sortie, la diode correspondante s'illumine en vert lorsqu'un signal est émis.

5.1.2.Passage de +4 dBu à -10 dBV

Les apparêils grand public et les apparêils professionnels n'utilisent pas la même échelle de mesure pour le niveau ligne. Le signal nominal des apparêils grand public est de -10 dBV, alors que celui des apparêils professionnels est de +4 dBu. Selon les périhériques que vous connectez, vous doivent donc paramétre correctement les entrées et sorties de votre Hercules 16/12 FW, afin d'éviter tout effet de souffle ou une saturation dûs à une différence de niveau.

Référez-vous à la documentation de vos périhériques pour connaître leur niveau ligne. En général, les périhériques hi-fi standard représentent un niveau ligne de -10 dBV. Le paramétrage des entrées et sorties de votre Hercules 16/12 FW s'effectue ensuite de façon logicielle grâce à l'interface Hercules 16/12 FW Control Panel (voir les sections 6.6. Définition des entrées analogiques et 6.7. Définition des sorties analogiques).

5.1.3. Signal symétrique/asymétrique

Voupez parameter les entrées et sorties analogiques de votre Hercules 16/12 FW selon le type de péripérisque qui y est raccordé. Le signal délivré par les différents péripérisques analogiques peut être de deux types : symétrique ou asymétrique.

La liaison symétrique (câble TRS) transporte le signal sur deux fils conducteurs auquel s'ajoute une tresse de blindage, alors que la liaison asymétrique (câble TS) repose sur un fil conducteur et une tresse de blindage. La liaison symétrique est de touteuilieure qualite et se revèle adaptée à l'enregistrement des micros ou à des cablages longue distance (supérieurs à dix metres).

Le mode de connexion doit être définir pour chaque entrée et sortie afin deTRAitter correctement le signal sonore. Cette configuration s'effectue de façon logicielle grâce à l'interface Hercules 16/12 FW Control Panel (voir les sections 6.6. Définition des entrées analogiques et 6.7. Définition des sorties analogiques).

5.1.4. Les entrées Neutrik

Généralités

Les entrées Mic/Line peuvent enregistrer un signal symétrique ou asymétrique via les connecteurs combinés Neutrik qui leur permettent d'accueillir deux types de connecteurs :

• les connecteurs XLR, principalement utilisés avec les microphones ou les instruments (guitare,asse,etc.),
• les connecteurs jack 6,35 mm, principalement utilisés avec des apparéils de niveau ligne (synthétiseurs, boîtes à rythme, etc.) mais aussi avec des instruments et certains microphones.

Contrôle du gain

Les entrées Mic/Line supportent deux niveaux d'enregistrement: le niveau micro et le niveau ligne.

Le niveau micro, comme son nom l'indique, permet d'enregistrer un signal provenant d'un microphone. Le niveau ligne permet quant à lui d'enregistrer un signal provenant d'appareils comme un synthétiseur ou une boite à rythmes ou bien de préamplis externes (qui recoivent le signal de micros et l'amplifient au niveau ligne).

L'entrée est configurée en niveau ligne lorsque le potentiemetre Gain est positionné sur la valeur minimale. Pour passer en niveau microphone, tournez le potentiemetre dans le sens des aiguilles d'une montre et ajustez le gain au niveau souhaïte.

Pour définiir le réglage idéal, le plus simple est de faire des essais d'enregistrement à différents niveaux de gain en surveillant la diode de l'entrée 11. Si celle-ci devient rouge, le signal sature, il faut donc revenir en arrière.

Faites également confiance à votre oreille, car même si le son ne suture pas, vous doivent vérifier que l'effet de souffle (l'ensemble des bruits acoustiques et électriques qui constituent le bruit de fond) n'est pas trop amplifié par le gain sélectionné, auquel cas vous devrez peut-être réduire le gain. Tout est'affaire de compromis entre le son le plus fort et le son le plus faible, afin d'optimiser la dynamique du signal.

Passage en haute impédance

Lorsque les entrées Mic/Line sont configuées en niveau micro, elles sont aptes à receivevoir un signal de haute impédance. Toutefois, l'impédance de sortie d'une gutare par exemple est encore trop élevé et le signal ne peut donc pas être enregistré directement sur ces entrées.

Le bouton Instrument permet de résoudre ce problème en faisant passer l'impédance de 10 à 100k , qui correspond au mode Hi-Z. Vous pouze alors connecter directement une guitare à l'une des entrées et enregistrer correctement le signal, sans recourir a une boîte de direct par exemple.

L'alimentation fantôme

Les entrées Mic/Line peuvent enregistrer un signal provenant directement d'un microphone grâce à leurs préamplis internes. Il existe trois grandes families de microphones : les microphones electrostatiques (ou à condensateur), les microphones électrodynamiques et les microphones à ruban.

Le fonctionnement des microphones electrostatiques requiert une alimentation externe de 48 V appelée alimentation fantôme. Les entrées Mic/Line disposent de cette alimentation fantôme, commutable via le bouton +48V. Lorsqu'elle est activée, les diodes deviennent rouges.

Cette alimentation fantôme n'est pas nécessaire pour les microphones électrodynamiques, mais ils la supportent sans problème. Ainsi, vous pouvez parfaitement relier un microphone électrostatique sur l'entrée 11 et un microphone électrodynamique sur l'entrée 12, puis activer l'alimentation fantôme pour le microphone électrostatique sans perturber le fonctionnement du microphone électrodynamique.

Reste une dernière catégorie, les microphones à ruban. Proches, dans leur conception, du microphone électrodynamique, ils sont réputés pour leur fidélité à restituer la parole, le chant et la musique. Ils ont tendance à être replacés par les microphones électrostatiques qui délivrent des niveaux supérieurs.

Les microphones à ruban ne sont pas compatibles avec l'alimentation fantôme. Avant ecter un microphone à ruban, voirlez à éteindre l'alimentation fantôme. Le non-respect consigne pourrait l'endommager.

5.2. Les entrées/sorties numériques

Hercules 16/12 FW dispose de deux couples d'entrées/sorties numériques, optiques et coaxiales.

Ces connecteurs stéreo permettent de transférer des données vers et depuis des appareils numériques comme un DAT ou un proceseur d'effets numérique.

Vou pouve surveiller l'activité des différentes entrées et sorties numériques de votre Hercules 16/12 FW grâce aux diodes luminescentes situées sur la face avant.

Pour chaque entrée, la diode correspondante s'illumine en rouge lorsque des données sont reçues.

Pour chaque sortie, la diode correspondante s'illumine en vert lorsque des données sont émises.

5.3. Les entrées/sorties MIDI

Hercules 16/12 FW dispose de deux couples d'entrées/sorties MIDI, vous permettant de relier un périphérique « maître » et un périphérique « invite ». Vous pouze ainsi utiliser simultanément deux séquenceurs MIDI tout en obtenant un total de 32 canaux MIDI. De plus, cette double-connectique vous évite de passer par le connecteur « MIDI THRU » d'un périphérique MIDI pour communiquer avec un deuxième, réduisant du même coup les évventuels problèmes de latence.

Vou pouve surveiller l'activité des différentes entrées et sorties MIDI de votre Hercules 16/12 FW grâce aux diodes luminescentes situées sur la face avant.

Pour chaque entrée, la diode correspondante s'illumine en rouge lorsque des données sont reçues.

Pour chaque sortie, la diode correspondante s'illumine en rouge lorsque des données sont émises.

5.4. Le monitoring

5.4.1.Hardware

Hercules 16/12 FW you permit d'écouter sur les sorties 1/2 les signaux audio reçus sur deux des 16 entrées (12 entrées analogiques et 2 entrées numériques stéreo). Grâce à ce monitoring hardware, vous bénéficiez d'une écoute sans latence perceptible, car les signaux audio reçus sur les entrées sont directement routés vers les sorties 1/2 situées à l'arrière du rack, sans passer par l'ordinateur, comme c'est le cas avec le monitoring software effectué au niveau du logiciel audio.

Il vous suffit donc de relier une paire d'enceintes actives aux sorties 1/2 pour bénéficier du monitoring hardware direct. La sélection des entrées monitorées s'effectue ensuite de façon logicielle via l'interface Hercules 16/12 FW Control Panel. Pour plus d'informations, reportez-vous à la section 6.5. Définition du monitoring hardware.

5.4.2.Au casque

Le monitoring hardware peut également s'effectuer au casque via la sortie casque située en face avant de Hercules 16/12 FW. Le signal diffusé est le même que celui des sorties 1-2, utilisées pour le monitoring hardware.

Il vous suffit donc de relier un casque à la sortie casque (le potentiemètre Volume permettant d'ajuster le niveau du signal sur la sortie). La sélection des entrées monitorées s'effectue ensuite de façon logicielle via l'interface Hercules 16/12 FW Control Panel. Pour plus d'informations, reportez-vous à la section 6.5. Définition du monitoring hardware.

5.5. La synchronisation

Chaque appeareil numérique de votre Home studio est calé sur une fréquence d'échantillonnage différente, ce qui peut provoquer une perte de synchronisation. Le son apparait alors comme distordu. La solution consiste à imposer une même fréquence d'échantillonnage à tous les appeareils numériques grâce à un signal de synchronisation. Ce signal est transmis de diverses manières : via les connecteurs numériques (optique ou coaxial) ou via les connecteurs Word Clock (ces connecteurs BNC sont dédiés au transport du signal de synchronisation, le signal audio devant lui passer par les connecteurs numériques).

La synchronisation repose sur le concept de péripériques Maître/Esclave au sein de la chaine d'enregistrement, le péripérisque Maître impoisant sa fréquence aux péripériques Esclaves. Si vous Hercules 16/12 FW reçoit des données numériques, il faut alors la configurer en Esclave, si par contre elle émet des données numériques, elle se retrouve en position Maître.

Il existe une troisième possibité : votre Hercules 16/12 FW peut à la fois receivevoir et émettre des données numériques, auquel cas elle doit être configurée en Esclave. Le signal de synchronisation sera alors transmis à votre Hercules 16/12 FW qui à son tour le transmettra aux autres péripériques de la chaîne d'enregistrement.

La définition de la synchronisation s'effectue de façon logicielle via l'interface Hercules FW Control Panel. Pour plus d'informations, reportez-vous à la section 6.4. Définition de la synchronisation.

Remarque : les ports d'entrée-sortie MIDI vous permettent également de synchroniser des péripériques MIDI en utilisant les standards MIDI Sync, MTC (MIDI Time Code) ou MMC (MIDI Machine Control). Pour plus d'informations, reportez-vous à la documentation de vos péripériques MIDI.

5.6. Le multi-client

Votre Hercules 16/12 FW est compatible multi-client, ce qui signifie que vous pouvez utiliser simultanément plusieurs applications audio pourGER les differentes entrées et sorties. Vous pouvez par exemple utiliser les sorties 1 à 8 dans un logiciel donné tout en assignant les sorties 9 à 12 à un autre logiciel.

Il faut respecter quelques règes simples pour utiliser correctement la fonctionnalité multi-client :

• Notre Hercules 16/12 FW fonctionne en multi-client, mais avec des pilotes mono-client : vous pouze utiliser cette Hercules 16/12 FW dans un logiciel utilisant les pilotes ASIO conjointement à un autre logiciel utilisant les pilotes GSIF, mais vous ne pouze pas utiliser deux logiciels utilisant tous deux les pilotes ASIO.

Remarque: cette limitation ne concerne que la version initiale de la Hercules 16/12 FW, les versions ultérieures disposant de pilotes multi-clients. Si vous Hercules 16/12 FW est concernee par cette limitation, vous pouvez consulter le site Hercules (www.hercules.com) pour vérifier la presence de pilotes mis a jour.

• Une entrée ou une sortie ne peut être utilisé que par un logiciel à la fois. Vous ne pouvez pas par exemple assigner la sortie 1 de votre Hercules 16/12 FW simultanément à Live et à Cubase.
• Toutes les applications audio doivent être définies avec le même taux d'échantillonnage. Si vous utilisez par exemple Cubase en 44,1 kHz et que vous diffusez un son dans Live, qui est lui cadencé à 48 kHz, alors Live va modifier la configuration matérielle de votre Hercules 16/12 FW pour la passer en 48 kHz, et la tonalité dessons diffusés par Cubase sera elle aussi modifiée.
• Assurez-vous que votre ordinateur est suffisamment puissant pour supporter l'exécution simultanée de plusieurs applications audio. Les éléments critiques sont la mémoire et le processeur central. Nous vous recommendons de-disposer au moins de 256 Mo de RAM et d'un processeur cadencé à 1 GHz.

5.7. Mise à jour du firmware

Votre Hercules 16/12 FW a ete conque dans un souci d'evolutivite et integre une fonction de mise a jour du firmware. Le firmware represente les instructions stockées dans la memoire morte de la Hercules 16/12 FW, qui lui indiquent comment reagir en fonction des différentes sollicitations (entrées/sorties, potentiometres, boutons). Une mise a jour du firmware peut apporter de nouvelles fonctionnalités ou améliorer certaines fonctionnalités existantes.

Vous dévrez télécharger les fichiers de mise à jour sur Internet et utiliser le logiciel Firmware updater, disponible dans le groupe de programmes de la Hercules 16/12 FW, pourmettre à jour le firmware. Ce logiciel vous permet demettre à jour deux types d'éléments:le FPGA (Field-Programmable Gate Arrays,circuit prédiffusé programmable) ou le MCU (MicroController Unit, ou microcontrôleur).Le MCU est charge de gerer les informations transitant par le port FireWire alors que le FPGA s'occupe lui principalement de la gestion des entrées/sorties de la Hercules 16/12 FW.Toutes les instructions pour la mise a jour du firmware vous seront fournies avec le fjchier de mise a jour.Veuillez consulter regulierement le site www.hercules.com pour vérifier la presence de mises a jour.

6. L'INTERFACE HERCULES 16/12 FW CONTROL PANEL

6.1. Généralités

L'interface Hercules 16/12 FW Control Panel you permit de configurer les entrées et sorties analogiques, de définir les entrées à moniterer ainsi que de définir la source de synchronisation, le tout via des profils que vous pouvez enregistrer pour retrouver instantanément vos paramétres personalisés.

6.2. Gestion des profils

Les profils sont des fichiers contenant vos paramètres personalisés des différentes options de l'interface Hercules 16/12 FW Control Panel. La gestion des profils s'effectue via le menu File.

Load device parameters... : charger un profil préalablement enregistré.

Save device parameters as... : enregister le profil en cours d'edition.

6.3. Options avances

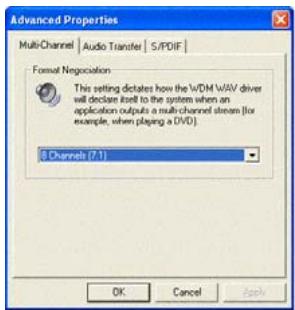

Cliquez sur Options/Advanced... pour faire apparaitre le menu des options avances.

L'onglet Multi-Channel se destine à une utilisation multimédia, notamment la lecture de DVD disposant d'une piste audio multicanal. Il vous permet de définir le nombre de sorties actives. L'ordre d'attribution des enceintes aux différentes sorties est le suivant :

Enceinte avant gauche : sortie 1

Enceinte avant droite : sortie 2

Enceinte centrale : sortie 3

Caisson de basses : sortie 4

Enceinte arrête gauche : sortie 5

Enceinte arrêté droite : sortie 6

Enceinte arriere centrale gauche : sortie 7

Enceinte arrriere centrale droite: sortie 8

L'onglet Audio Transfer concerne le monitoring software. Il vous permet de définir la qualité de celui-ci en réglient le nombre de paquets du tampon. Moins il y a de paquets, plus la latence est réduite, mais en contrepartie certaines configurations peuvent devenir instables. Inversement, un tampon constitue d'un plus grand nombre de paquets augmente le temps de latence mais garantit la stabilité du système.

L'onglet S/PDIF vous permet de définir les attributs de protection contre la copie de vos enregistrement sur DAT ou MiniDisc. Les options disponibles sont les suivantes :

Original (Copy Permitted): autorise un nombre de copies illimité depuis l'original, par contre il est impossible d'effectuer des copies à partir d'une copie.

1st Generation: autorise une seule copie à partir d'une copie.

No SCMS: aucune protection.

6.4. Définition de la synchronisation

Sélectionnez dans la liste déroulante Clock source le mode de synchronisation :

Internal : Hercules 16/12 FW utilise son horloge interne et est donc en position Maître. Sa fréquence peut être transmise aux autres apparèils numériques via les sorties numériques optique ou coaxiale ou la sortie Word Clock.

Word Clock : Hercules 16/12 FW se synchronise sur la fréquence reçue sur le connecteur d'entrée Word Clock et est donc en position Esclave.

SPDIF/RCA : Hercules 16/12 FW se synchronise sur la fréquence reçue sur le connecteur d'entrée numérique coaxial et est donc en position Esclave.

SPDIF/OPT : Hercules 16/12 FW se synchronise sur la fréquence reçue sur le connecteur d'entrée numérique optique et est donc en position Esclave.

Remarque : lorsque vous Hercules 16/12 FW est en position Esclave, la fréquence reçue est renvoyée sur les sorties Word Clock, numériques optique et coaxiale, garantissant une homogénéité des fréquences sur tous les apparèils numériques de la chaîne d'enregistrement.

6.5. Définition du monitoring hardware

-Pour selectionner les 2 entrées que vous souhaitez monitorer, cochez la case correspondante dans la ligne Monitoring.

Le signal reçu sur les entrées sélectionnées sera instantanément transmis vers les sorties 1/2.

Remarque : si vous utilisez le monitoring hardware, pensez à désactiver la fonction de monitoring intégrée à votre logiciel audio, sinon votre enregistrement sera monitore 2 fois, une première fois via le monitoring hardware direct, une deuxième fois via le monitoring software, avec un risque de décalage entre les signaux.

6.6. Définition des entrées analogiques

Vou puez définir le niveau ligne de chaque entrée analogue en fonction du périhérique qui y est relié, grand public ou professionnel. Référez-vous à la documentation de vos périhériques pour connaître leur niveau ligne et ajustez les entrées en conséquence :

-Si l'appareil est de type grand public, activez I'option -10dBV.
-Si l'appareil est de type professionnel, activez l'options +4dBu

Procedez de même pour chaque entrée afin de garantir une homogénéité des niveaux et donc un son de parfaite qualité. Le deuxième paramètre à définir concerne le type de signal, symétrique ou asymétrique.

• Activez pour chaque entrée l'une ou l'autre des options, Unbalanced (asymétrique) ou Balanced (symétrique) en fonction du signal arrivant sur les entrées.

Remarque: les entrées d'une même paire (1-2, 3-4, etc.) ne peuvent pas être définies séparément. Si l'une est configurée en symétrique, alors l'autre sera également symétrique.

6.7. Définition des sorties analogiques

Vous pouze définir le niveau ligne de chaque sortie analogue en fonction du périhérique qui y est relié, grand public ou professionnel. Rêférez-vous à la documentation de vos périhériques pour connaître leur niveau ligne et ajustez les sorties en conséquence :

-Si I'appareil est de type grand public, activez I'option -10dBV.
- Si l'appareil est de type professionnel, activez l'option +4dBu.

Procédez de même pour chaque sortie afin de garantir une homogénéité des niveaux et donc un son de parfaite qualité. Concernant le type de signal envoyé (symétrique ou asymétrique), le rack Hercules 16/12 FW le déterminé en fonction du type de cable connecté sur les sorties : si le cable est de type jack 6,35 mm mono, le rack émet un signal asymétrique ; si le cable est de type jack 6,35 mm stéreo, le rack émet un signal symétrique.

7. UTILISATION AVEC LES LOGICIELS AUDIO

7.1. Généralités

L'interface Hercules 16/12 FW Control Panel you a permis de configurer les entrées et sorties de votre Hercules 16/12 FW, mais pour enregister une prestation, vous doivent utiliser un logiciel audio, qu'il va également vous falloir configurer. En effet, vous devrez notamment sélectionner les pilotes de la Hercules 16/12 FW, selectionner la fréquence d'échantillonnage, définir le mode de monitoring. Ceci s'effectue généralement via un panneau de configuration interne au logiciel.

Les informations fournies ci-après sont génériques car chaque logiciel audio est différent. Pour plus d'informations sur la configuration de votre logiciel audio, reférez-vous à sa documentation.

7.2. Définir les pilotes à utiliser

Pour enregistrer les signaux reçus sur les entrées de la Hercules 16/12 FW puis les retransmettre sur les sorties, votre logiciel audio doit utiliser les pilotes de la Hercules 16/12 FW, qui lui permettent d'identifier les différentes entrées/sorties.

Votre Hercules 16/12 FW est fournie avec de multiples pilotes assurant une parfaite compatibilité avec tous les logiciels de musique existants. Chaque catégorie de pilote présente ses avantages en fonction du logiciel utilisé.

Les pilotes standard sont les pilotes WDM (Windows Driver Model), utilisables avec tous les logiciels de musique.

Votre Hercules 16/12 FW est également fournie avec des pilotes ASIO, qui garantissant un temps de latence particulièrement réduit. La latence représentée le temps écoué entre le moment où vous déclenchez une commande pour diffuser un son et le moment où le son est effectivement diffusé. Par conséquent, plus la latence est réduite,straße est la restitution audio. Si votre logiciel de musique supporte les pilotes ASIO, n'hésitez pas à les utiliser.

D'autres pilotes spécifique vous sont également fournis, les pilotes GSIF (GigaSampler Interface). Ceux-ci vous permettent d'utiliser votre Hercules 16/12 FW avec les logiciels GigaSampler et GigaStudio tout en garantissant une latence minimale.

En ce qui concerne l'interface MIDl, des pilotes standard vous sont proposés pour exploiter au moins les entrées/sorties.

7.3. Définir la résolution audio

Les logiciels audio vous permettent de définir la fréquence d'échantillonnage et la résolution audio pour l'enregistrement et la restitution. Notre Hercules 16/12 FW est apte à Traitser un signal attignant 24 bits 96 kHz.

7.4. Définir le mode de monitoring

Votre Hercules 16/12 FW you permit d'effectuer un monitoring hardware de 2 entrées. À cela s'ajoute le monitoring software, qui remplit la même fonction mais se révèle moins performant en termes de latence car les flux audio transitant par le logiciel. Si vous ne devez pas moniterer plus de 2 entrées simultanément, désactivez le monitoring software et privilégiez le monitoring hardware.

8. TUTORIAUX

Cette section vous présente en détails des exemples concrets d'utilisation de votre Hercules 16/12 FW avec l'un des logiciels fournis, Cubase LE.

8.1. Enregister un instrument

Ce tutorial doit vous permettre d'enregistrer votre première piste audio à partir d'un périphérique analogique, ici une guitare. Celle-ci sera reliée à l'entrée 11 pour profiter du mode haute impédance. Le logicielChoisi dans ce tutorial, Cubase LE, est fourni avec votre Hercules 16/12 FW.

• Reliez la guitare à l'entrée Mic/Line à l'aide d'un cable XLR (non fourni).

Hercules 16/12 FW intègre une fonction de monitoring, qui transfère directement les signaux enregistrés vers les sorties analogiques, vous permettant d'écouter votre prestation.

• Reliez le système d'écoute audio (ampli + enceintes, chaîne hi-fi, etc.) aux sorties analogiques 1 et 2 de Hercules 16/12 FW.

Tous les éléments sont connectés, il faut maintainant paramétre le système.

-Mettezvoire ordinateursous tension.
- Appuyez sur le bouton Power de votre Hercules 16/12 FW.
- Appuyez sur le bouton Instrument pour activer l'entrée haute impédance sur l'entrée analogue 11.

• Lancez le logiciel Hercules 16/12 FW Control Panel.

Voulezalment definir les attributs des entrées et sorties de cette Hercules 16/12 FW.

• Dans la zone Monitoring, cochez la case 11-12.

Le son provenant de votre guitare sera ainsi automatiquement transmis aux sorties 1-2 pour le monitoring hardware, qui supprime toute latence.

• Dans la zone Input Levels, définièsez pour l'entrée 11 le type de signal reçu : symétrique ou asymétrique, ainsi que son niveau (-10 dBV ou +4 dBu).
  -Dans la zone Output Levels, définissez le niveau des sorties analogiques 1 et 2 (-10 dBV ou +4 dBu).
• Lancez le logiciel Cubase LE.
• Cliquez sur Fichier/Nouveau Projet.
• Sélectionnez le réglage Vide pour commencer avec un projet vierge.
• Cliquez sur OK.
• Sélectionnéz un réseau de travail.
• Cliquez sur OK.

Vous doivent paramétre le logiciel et définiir la qualité d'enregistrement.

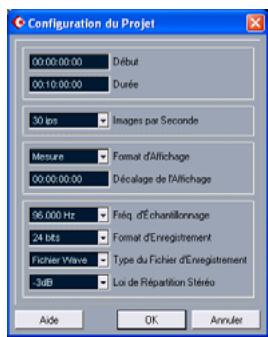

• Clique sur Projekt/Configuration du Projekt....
• Sélectionnez 96.000 Hz dans la liste déroulante Fréq. d'Echantillonnage.
• Sélectionnez 24 bits dans la liste déroulante Format d'Enregistrement.
• Sélectionnez Fichier Wave dans la liste déroulante Type du Fichier d'Enregistrement.
• Cliquez sur OK.

Vous venez de configurer Cubase LE de telle sorte qu'il utilise tout le potentiel de votre Hercules 16/12 FW. Vous nevez maintainant définir les entrées et sorties à utiliser.

• Cliquez sur Periphériques/VST Entrées.
• Verifiez que l'entrée 11 est bien active en cliquant sur , vous pouvez d'ailleurs la renOMmer (exampie : guitare) en cliquant dans la zone noire.

• Cliquez sur Periphériques/VST Sorties.
• Sélectionnez 16/12 FW ANALOG1 dans la liste déroulante du BUS 1.

La sortieANALOG1 correspond à la paire de sorties 1&2, sur lesquelles est connecté votre système d'écoute audio.

• Cliquez sur Projet/Ajouter une Piste/Audio.

Une piste, dénommée Audio 01, apparait dans l'interface de Cubase. Il vous faut maintainant la configurer grâce au panneau d'options situé sur la partie gauche.

• Pour plus de clarté, vous pouvez tout d'abord renomer la piste comme vous aviez renommé l'entrée en cliquant sur Audio 01. Vous pouvez utiliser le même nom (guitare), ce réflexe permet d'éviter toute erreur lorsque vous enregistrez sur de nombreuses pistes.
• Le bouton « vous permet de désirer le mode de monitoring (hardware ou software) pour cette entree. Comme nous avons déjà défini un monitoring hardware dans le logiciel Hercules 16/12 FW Control Panel, n'active pas ce bouton.
• Assurez-vous par contre que le bouton est activé, car c'est lui qui définit si le signal reçu sur la piste doit être enregistré. Attention, il ne lance pas l'enregistrement, il définit juste que la piste est prête à enregistrer.
• Sélectionnez Entrée 11 (ou Guitare si vous avez renommé l'entrée) dans la liste déroulante in.

Vous venez de définir l'enregistrement de l'entrée 11, sur laquelle est connectée votre guitare.

• Sélectionnéz Bus 1 dans la liste déroulante out.

Le son de votre guitare sera ainsi diffusé sur les sorties analogiques 1 et 2, auxquelles est reliévez leur système d'écoute audio.

• Avant l'enregistrement, jouez quelques accords et ajustez si nécessaire le gain de l'entrée 11 à l'aide du potentiamètre Gain.
• Cliquez sur en haut de l'interface pour lancer l'enregistrement puis commencez à jouer.
• Cliquez sur une fois votre prestation terminée.

Votre prestation est maintainen enregistrree.

8.2. Enregistrer une série MIDI

Gréce à l'interface MIDI de votre Hercules 16/12 FW, vous pouze utiliser un clavier maître avec un séquenceur, puis transmettre les informations à un expandeur qui va jourer votre prestation. Vous avez ainsi la possibité de retravailler votre enregistrement MIDI au sein du séquenceur, pour atteindre un résultat parfait.

• Reliez le connecteur MIDI Out du clavier maître au connecteur MIDI In 1 de votre Hercules 16/12 FW.
• Reliez le connecteur MIDI In de l'expandeur au connecteur Midi Out 1 de votre Hercules 16/12 FW.
• Reliez les sorties analogiques de l'expandeur aux entrées analogiques 1-2 de votre Hercules 16/12 FW.
• Reliez le système d'écoute audio (ampli + enceintes, chaine hi-fi, etc.) aux sorties analogiques 1 et 2 de Hercules 16/12 FW.

Tous les éléments sont connectés, il faut maintainant paramétre le système.

-Mettezvoireordinatour sous tension.
- Appuyez sur le bouton Power de votre Hercules 16/12 FW.
- Mettez vos péripériques MIDI sous tension.
- Lancez le logiciel Hercules 16/12 FW Control Panel.

• Dans la zone Monitoring, cochez la case 1-2.

Le son provenant de l'expandeur sera ainsi automatiquement transmis aux sorties 1-2 pour le monitoring hardware, qui supprime toute latence.

• Lancez le logiciel Cubase LE et repêzez l'étape de paramétrage décrite dans la section 8.1. Enregistrer un instrument. Les différences sont les suivantes :
• Cliquez sur Projet/Ajouter une Piste/MIDI pour creer une piste MIDI et non plus audio.
• Sélectionnez Hercules 16/12 FW MIDI 1 dans la liste déroulante in.
• Sélectionnez Hercules 16/12 FW MIDI 1 dans la liste déroulante out.

Vous définissez ainsi les ports d'entrée/sortie MIDI comme étant ceux de l'interface MIDI 1 de votre Hercules 16/12 FW.

• Vous pouvez maintainant jouer sur votre clavier maître tout en écouteant votre prestation grâce au monitoring hardware.

8.3. Enregistrer une formation de type guitare-basse-batterie

Les éléments à enregistrer sont les suivants: guitare, basse, batterie, chanteur. Cinq micros seront dédiés à l'enregistrement de la batterie, le nombre d'entrées utilisées s'éleve donc à 8.

La guitare sera directement reliée à l'entrée 11 pour profiter du mode haute impédance, de même que la basse, reliée à l'entrée 12. Les autres micros (batterie et chanteur) doivent d'abord être reliés à un préampli externe (non fourni) afin de transférer un signal suffisamment puissant à votre Hercules 16/12 FW.

• Reliez la guitare et la basse aux entrées Mic/Line à l'aide de cables XLR (non fournis).
• Connectez les micros de la batterie et du chanteur aux entrées de votre préampli.
• Connectez les sorties correspondantes de votre préampli aux entrées de votre Hercules 16/12 FW.
• Reliez le système d'écoute audio (ampli + enceintes, chaîne hi-fi, etc.) aux sorties analogiques 1 et 2 de Hercules 16/12 FW.

Tous les éléments sont connectés, il faut maintainant paramétrer le système.

-Mettezvoire ordinateursous tension.
- Appuyez sur le bouton Power de Hercules 16/12 FW.
- Appuyez sur les boutons Instrument pour activer les entrées haute impédance sur les entrées analogiques 11 et 12.
-Mettez your preampli sous tension.
- Lancez le logiciel Hercules 16/12 FW Control Panel.

Vous allez maintainer definir les attributs des entrées et sorties de suaive Hercules 16/12 FW.

• Dans la zone Monitoring, décochez toute case éventuelles cochée pour désactiver le monitoring hardware.

Le monitoring hardware ne permettant de monitorer que 2 entrees simultanément, il ne permettra pas d'écouter l'ensemble de la formation. Vous utiliserez donc le monitoring software.

• Dans la zone Input Levels, définissez pour chaque entrée le type de signal reçu: symétrique ou asymétrique, ainsi que son niveau (-10 dBV ou +4 dBu).
• Dans la zone Output Levels, définisse le niveau des sorties analogiques (-10 dBV ou +4 dBu).

Vous pouvez maintainant lancer votre logiciel audio pour enregistrer leur prestation.

• Lancez le logiciel Cubase LE et repêzez l'étape de paramétrage désrite dans la section 8.1. Enregistrer un instrument. Les différences sont les suivantes :

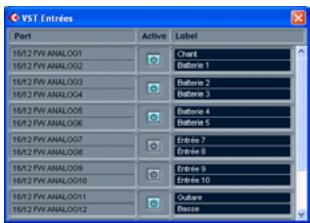

• Veillez à activer toutes les entrées sur lesquelles est branché un instrument/un micro (exemple : entrée 1 pour le micro du chanteur, entrées 2 à 6 pour les micros de la batterie, entrée 11 pour la basse et entrée 12 pour la guitare).

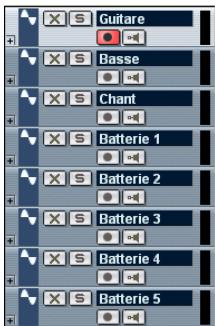

• Renommez chaque piste selon l'instrument qui y est relié (exemple : chanteur, caisse claire, basse, etc.).

Ce tutorial ayant trait à un enregistrement multipiste, vous mesurez moins maintenant l'intérêt de renomer chaque entrée et piste.

-Créez une piste audio pour chaque entrée à enregistrer, et renommez-les de la même façon que les entrées.
- Définissez pour chaque piste l'entrée déquate dans la liste déroulante in.

Vous étés maintainant prét à lancer l'enregistrement, à une exception près : nous avons vu que le monitoring hardware serait inapproprié dans cette situation, nous allons donc avoir recours au monitoring software, qu'il nous faut paramétrer.

• Cliquez sur Periphériques/Configuration des Periphériques....
• Sélectionnez la rubrique VST Multitrack.
• Sélectionnez Hercules 16/12 FW dans la liste déroulante Pilote ASIO.
• Activez I'option Monitoring Direct.

Vou venez de définir le monitoring software avec les pilotes ASIO, qui garantissent une latence réduite au minimum.

• Cliquez sur OK.
• Il ne vous reste plus qu'à activer le bouton pour chacune des pistes.

Le son de tous les instruments/micros sera restitue sur votre système d'écoute audio. Vous étés maintainant fin prét à enregistrer votre prestation.

• Sélectionnez toutes les pistes en cliquant sur chacune d'elles tout en maintainant la touche [Ctrl] enforcée.
• Cliquez sur en haut de l'interface pour lancer l'enregistrement puis commencez à jouer.
• Cliquez sur une fois votre prestation terminée.

Votre prestation est maintainant enregistrree, mais chaque piste correspond a un fisier audio independant. Si vous voulez enregistrer la prestation de votre groupe en un seul et meme fisier, il vous faut effectuer un mixage.

• Sélectionnez l'ensemble de l'enregistrement à l'aide des curseurs de seLECTION situés en haut de l'interface.

• Cliquez sur Fichier/Exporter/Mixage Audio....

• Donnez un nom à votre mixage final et cliquez sur Enregister.

Vous disposez maintainant d'un fisier audio contenant la démo de votre groupe.

Remarque: leprésent tutorial décrit un enregistrement basique, il existe de nombreuses autres possibilités, comme ajouter un clavier MIDI, utiliser des couples d'entrée-sortie pour insérer des processeurs d'effets externes (compresseur, équaliser), insérer des effets logiciels, etc. Pour plus d'informations, référez-vous à la documentation du logiciel.

8.4. Enregisterur un morceau sur un DAT ou un MiniDisc

Vous avez enregistré une prestation de votre groupe sur votre ordinateur, puis avec retravaillé l'enregistrement avec votre logiciel audio pour obtenir le morceau définitif. Vous souhaitez donc peut-être le transférer sur un DAT ou un enregistrure de MiniDisc pour le transmettre à vos collaborateurs. Cette section vous explique comment transférer vos morceaux vers un périphérique numérique.

• Reliez une sortie numérique (optique ou coaxiale) de votre Hercules 16/12 FW à l'entrée numérique correspondante du DAT ou MiniDisc.
• Reliez le système d'écoute audio (ampli + enceintes, chaîne hi-fi, etc.) aux sorties analogiques de votre DAT ou MiniDisc.

Vous pourrez ainsi moniterer l'enregistrement.

• Mettez votre ordinateur sous tension.
• Appuyez sur le bouton Power de votre Hercules 16/12 FW.
• Mettez votre DAT ou MiniDisc sous tension.
• Lancez le logiciel Hercules 16/12 FW Control Panel.

• Sélectionnéz Internal dans la liste déroulante Clock source.

Cette opération permet de synchroniser le DAT ou MiniDisc sur l'horloge de votre Hercules 16/12 FW, eliminant tout risque de distorsion du son à l'enregistrement.

• Lancez le logiciel Cubase LE.

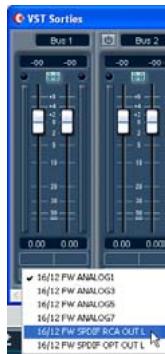

• Cliquez sur Periphériques/VST Sorties.
• Sélectionnez 16/12 FW SPDIF RCA OUT L ou 16/12 FW SPDIF OPT OUT L (selon la connexion可以选择) dans la liste déroulante du BUS 1.
• Cliquez sur Fichier/Importer/Fichier Audio....
• Sélectionnez le fjichier à enregistrer et cliquez sur Ouvrir.

Une nouvelle piste audio est crée, contenant votre morceau.

• Assurez-vous que le bouton de la piste audio est désactisé car le monitoring s'effectuera directement sur les sorties analogiques du DAT ou MiniDisc.

Vous estesmaintenant fin prêt àenregisterrervotre prestation.

• Lance l'enregistrement sur votre DAT ou MiniDisc.
• Cliquez sur en haut de l'interface pour lancer la lecture.

L'enregistrement commence, vous pouvez en suivre la progression grâce au système d'écoute audio relié aux sorties analogiques de votre DAT ou MiniDisc.

9. SCHEMA FONCTIONNEL

Vous trouvez dans cette section le schéma fonctionnel de votre Hercules 16/12 FW, qui vous présente de façon schématique la circulation des différents signaux au travers de votre Hercules 16/12 FW, facilitant ainsi la comprhension de son fonctionnement.

10. SPECIFICATIONS TECHNIQUES

Général
Connexion	Bus IEEE 1394a / FireWire (prise 6 broches) via cable FireWire 6 broches/6 broches de 450 cm + adaptateur 6 broches/4 broches (mini DV)
Alimentation	Adaptateur externe 15 V / 1 A
Dimensions	34 x 16,2 x 4,4 cm
Poids	1,7 kg (avec Cable et adaptateur secteur)
Fréquences d'échantillonnage	32 - 44,1 - 48 - 96 kHz
Pas d'échantillonnage	16 et 24 bits
Convertisseur A/N	105 dB
Convertisseur N/A	114 dB
Pilotes supportés	WDM, ASIO 2, GSIF, Mac CoreAudio
Entrées
2 entrées analogiques frontales combinées XLR/jack 6,35 mm	Commutateur haute impédance (passage à 100 kΩ) pour guitare et basséRéglage du gain (de 0 à +55 dB) sur chaque connecteurCommutateur global d'alimentation fantôme 48VModes symétrique et asymétriqueNiveau ligne à +4dBu ou -10 dBV
10 entrées analogiques arrêté jack 6,35 mm	Modes symétrique et asymétriqueNiveau ligne à +4dBu ou -10 dBV
2 entrées S/PDIF stéroindépendantes	Connecteurs optique et coaxial
2 entrées MIDI	Compatible General MIDI
Sorties
1 prise casque stérofrontale jack 6,35 mm	Réglage du gain (de 0 à +55 dB)
8 sorties analogiques arrêté jack 6,35 mm	Modes symétrique et asymétriqueNiveau ligne à +4dBu ou -10 dBV
2 sorties S/PDIF stéroindépendantes	Connecteurs optique et coaxial
2 sorties MIDI	Compatible General MIDI
Synchronisation
2 modes de synchronisation	Mode maître : Hercules 16/12 FW contrôle l'horloge des autres appareilsaudionumériquesMode esclave : Hercules 16/12 FW se synchronise sur les autres appareilsaudionumériques
2 types de connexions	Word Clock (connecteurs BNC d'entrée et de sortie)S/PDIF (connecteurs optiques et coaxiaux d'entrée et de sortie)

11. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions des pilotes et logiciels) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous doivent enregistrer en ligne. Les informations fournies seront permettre aux techniciens de résoudre plus rapidement leur problème.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passer puis cliquez sur Connexion.

Partelphone:

France	0892 690 024	0,34 €/min, du lundi au vendredi de 13h à 17h et de 18h à 22h
Belgique	02 / 732 55 77	prix d'un appel national, du lundi au vendredi de 9h à 12h30 et de 14h à 17h30
Suisse	22 567 51 20	prix d'un appel national, du lundi au vendredi de 13h à 22h
Canada	514-279-9911	prix d'un appel longue distance, du lundi au vendredi de 7h à 17h (heure de l'Est)

11.1. Informations relatives à la garantie

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le present produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défecteux. Lorsque la loi applicable a l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alterei, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée a un defaut materiel ou a vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, les edits logiciels faisant I'objet d'une garantie spécifique accorded par leurs editeurs.

11.2. Stipulations additionelles à la garantie

Aux États-Unis d'Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier externe du produit. Touté garantie implicite applicable, incluant les garanties de qualité marchande ou d'adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d'achat et soumise aux conditions de la présente garantie limite. En aucun cas, Guillemot Corporation S.A. ou ses sociétés affliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessioires resultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n'autorisé pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous été applicables. Cette garantie vous confère des droits spécifique; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. AMD Athlon® est une marque déposée d'Advanced Micro Devices, Inc. FireWire®, Macintosh®, Power Macintosh® and Mac OS® sont des marques déposées d'Apple Computer, Inc. Microsoft® Windows® 98, Millennium, 2000, XP et Win32® sont des marques déposées ou des marques de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Cubase™ est une marque de Steinberg Media Technologies. Ableton™ est une marque d'Ableton AG. GigaSampler® est une marque déposée de Nemesys Music Technology, Inc. GigaStudio® est une marque déposée de Teac Corporation. Toutes les autres marques et tous les autres noms déposés reconnus nationally ou internationalement sont également reconnus par les générantes. Illustrations non contractuelles. Le contenu, la conception et les specifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité

UTILISATEURS EUROPEENS:

Cet appearé a été testé et est conforme à la Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique, modifiée par la Directive 93/68/CEE. Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques; il incorme dans ce cas à l'utilisateur d'remédier.

UTILISATEURSCANADIENS：

Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Copyright

© 2004 Guillemot Corporation S.A. Tous droits réservés.

Aucune partie de ce manuel ne peut être produit, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par quelles moyens que ce soit,lectronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrire de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées étre precises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréfaction ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possedez. Autant que possible, le CD-ROM d'installation contiendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Contrat de licence utilisateur final

IMPORTANT: veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l'utilisateur, pour un employe respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuillez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui doivent la date de votre achat à l'endetroit où vous l'avez acheté.

La propriété du Logiciel (dénomme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, fichiers de données et toute documentation associée aux programmes. Guillemot Corporation S.A. n'accorde qu'un droit d'utilisation du Logiciel. L'acquireur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autresologiels contens dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résilliation du Présent Contrat, l'acquireur s'engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.

Licence

1. La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquérateur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. L'acquérée reconnait et accepte le copyright apparentant à Guillemot Corporation S.A. Le copyright ne doit en aucen cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
4. La licence octroi à l'utilitaire le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit égalément copied.
5. Sauf dans les limites permises expressément par le Présent Contrat, l'acquérer ne peut pas s'engage à, ni permettre à un tiers de s'engage à : fournir ou divulguer le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaqueASF que ce soit; déasassembler, dé-compiler ou modifier le Logiciel d'une quelconque maniere ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'est pas accessibles à l'utiliser; faire des copies ou des traductions du Manuel de l'utilitaire.
