MODE D'EMPLOI HWNUP-150 HERCULES

Cliquez sur un titre de cette table des matieres pour acceder à la section correspondante

INTRODUCTION. 2

1. SPECIFICATIONS DE VOTRE CLE HERCULES WIRELESS N USB PICO 2

1.1. Specifications techniques 2
1.2. Configuration requise 2
1.3. Contenu de la boite 2

1. INSTALLATION DE VOTRE CLE HERCULES WIRELESS N USB PICO 3

Installer le pack WiFi Station N et la clé 3

3.1. Choiser son type de reseau 6
3.2. La sécurité d'un réseau local sans fil WiFi 7

1. L'UTILITAIRE WIFI STATION N 8

4.1. Connaître l'etat de la connexion 8
4.2. Lancer WiFi Station N 8

4.3. Se connecter à un réseau avec Wi-Fi Protected SetupTM 8

4.3.1. Se connecter à un réseau avec le bouton WPS dans WiFi Station N............ 9
4.3.2. Se connecter à un réseau avec un code PIN 9

4.4. Se connecter à un réseau via la liste des réseaux 11
4.5. Effectuer une recherche de reseaux 14

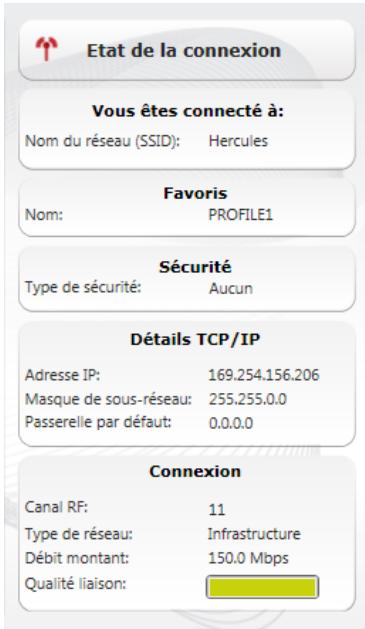

4.6. Consulter les paramètres de la connexion 15

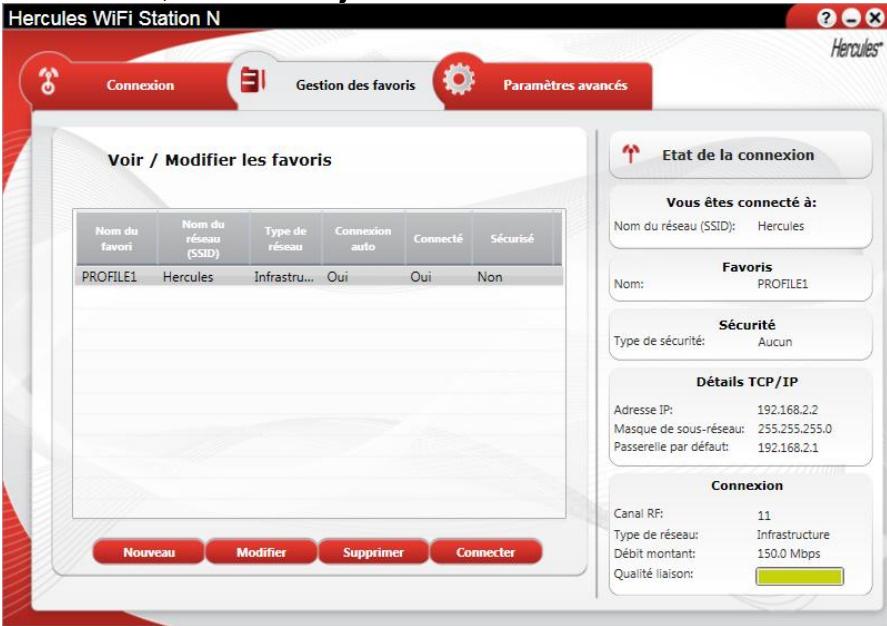

4.7. Voir, modifier ou ajouter des favors - Creer un réseau Ad hoc 16

4.7.1. Les options de sécurité 16

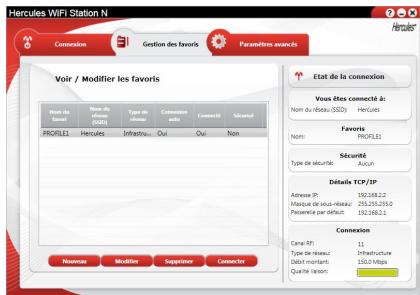

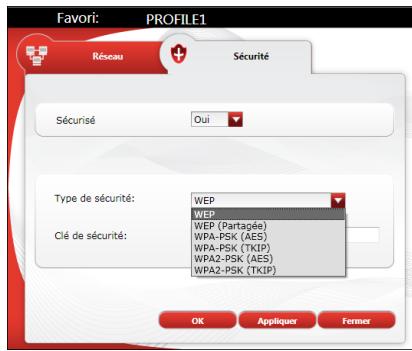

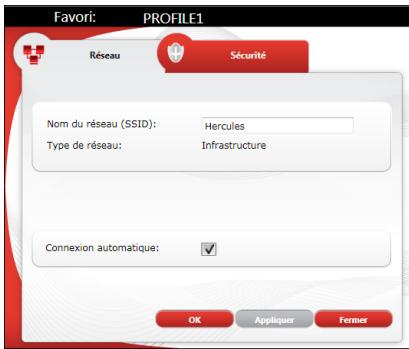

4.7.2. Voir / Modifier les favors 17

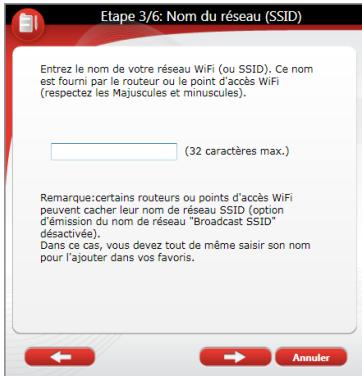

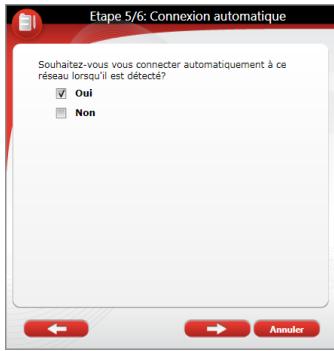

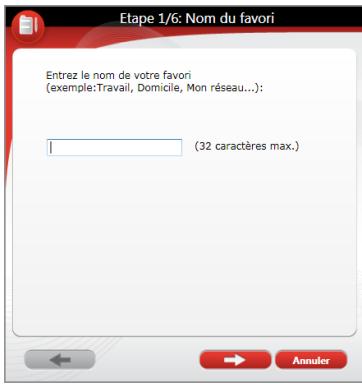

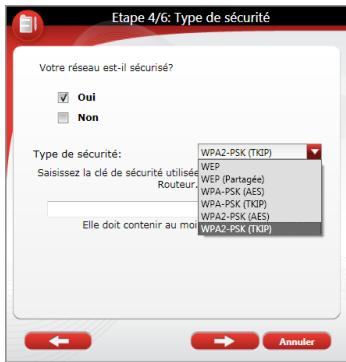

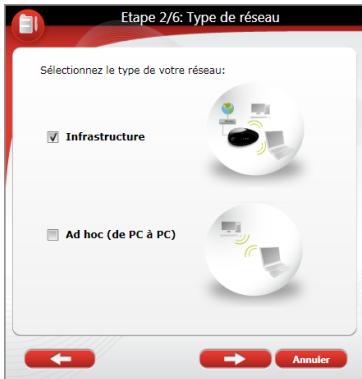

4.7.3. Ajouter un nouveau favori manuellement ou creer un reseau Ad hoc 18

4.8. A propos de 21
4.9. Réactiver la fonction WiFi intégrée de votre ordinateur 21
4.10. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N USB 21
4.11. Quitter WiFi Station N 22

1. BIENVENUE DANS LA WIRELESS ATTITUDE 23

5.1. Quelques prérequis 23
5.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 23

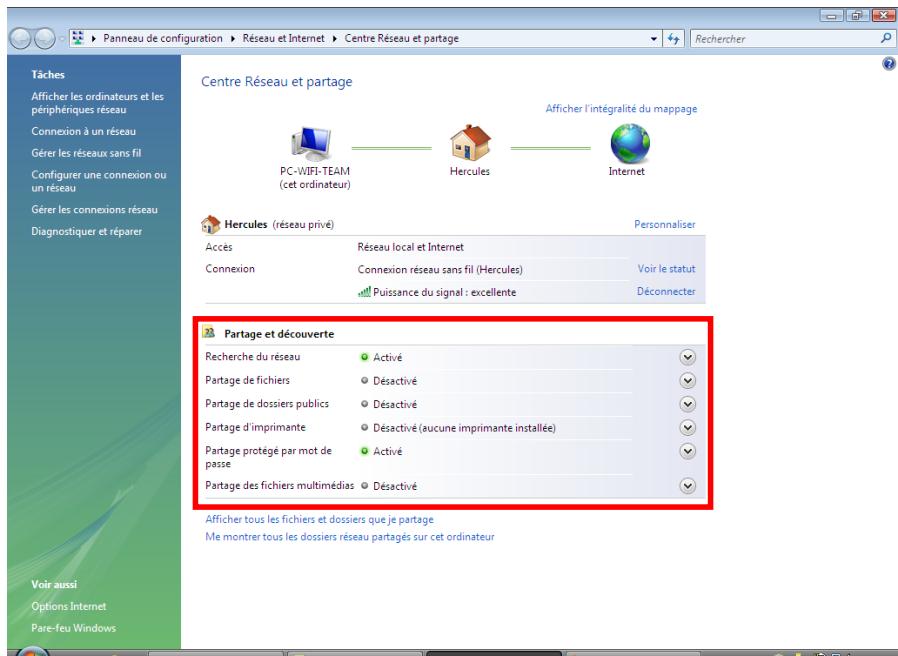

5.2.1. Activer le partage 23

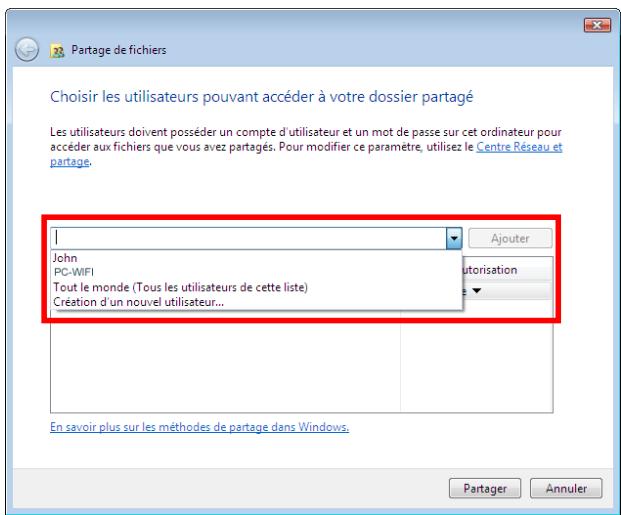

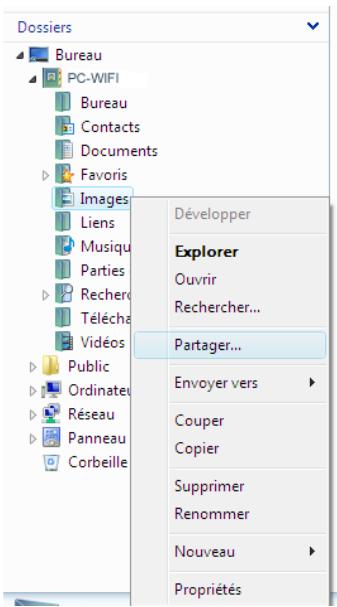

5.2.2. Windows Vista : Metre en partage des dossiers publics ou personnels 26

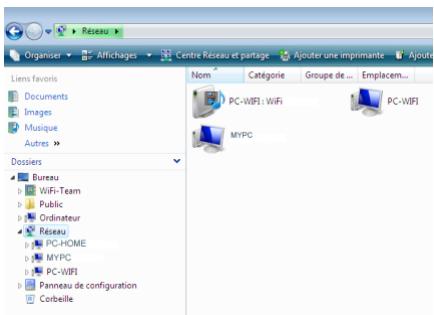

5.2.3. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 28

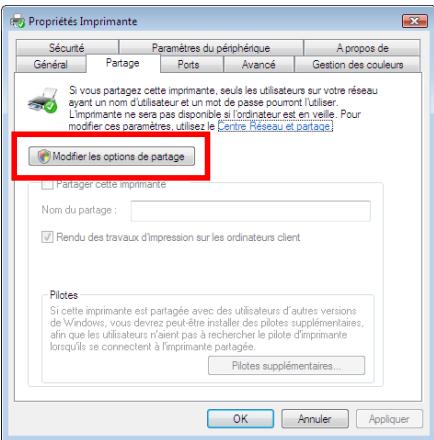

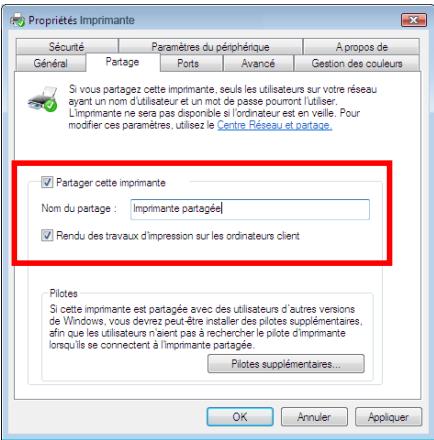

5.2.4. Windows Vista: Mentre en partage une imprimante 28

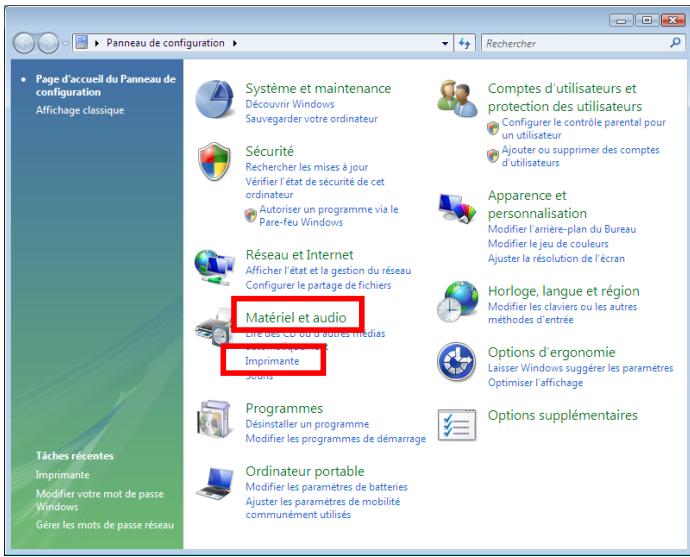

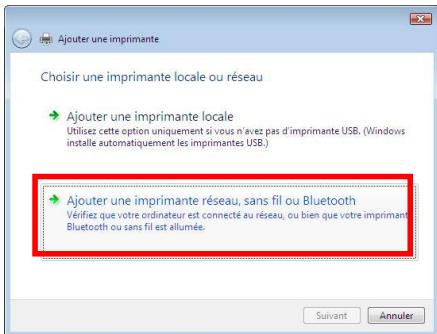

5.2.5. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 30

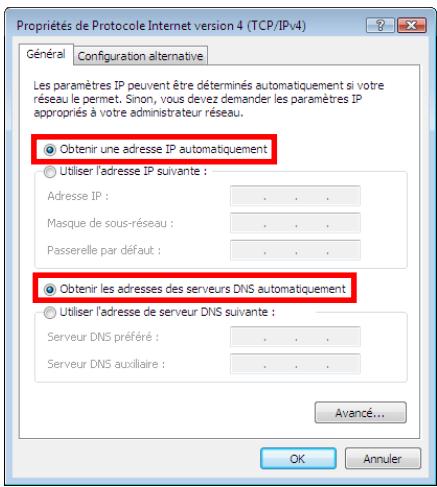

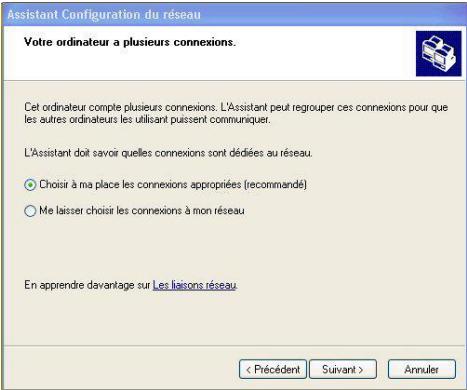

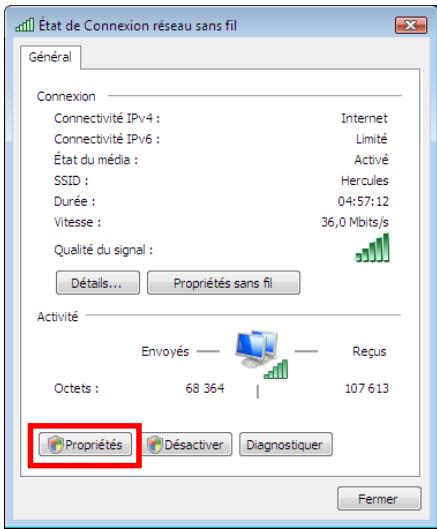

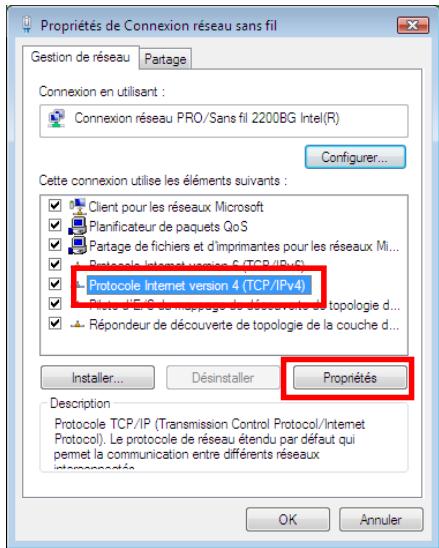

5.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure.....32

5.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL....34

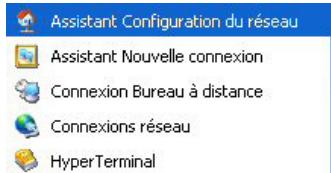

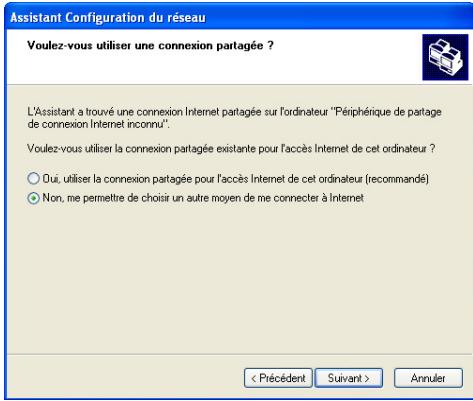

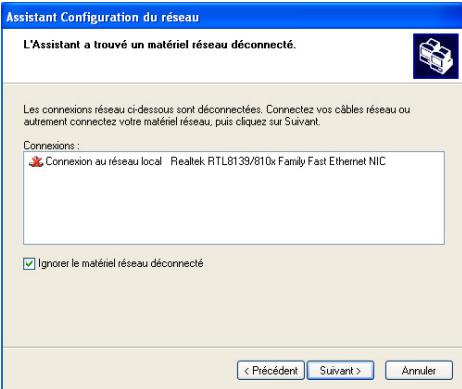

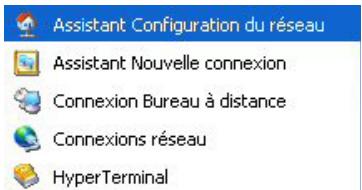

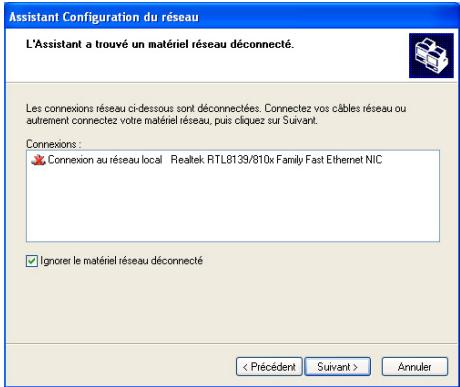

5.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 34
5.3.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc38

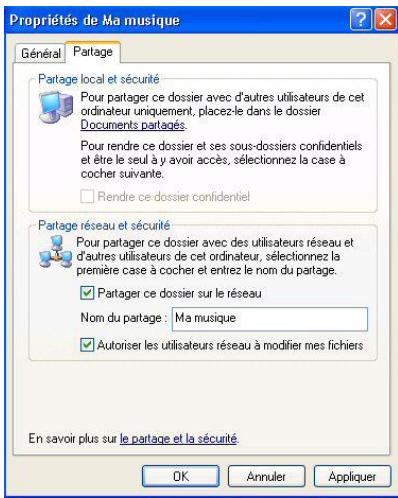

5.3.3. Windows XP: Mettre en partage des dossiers 43
5.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 44

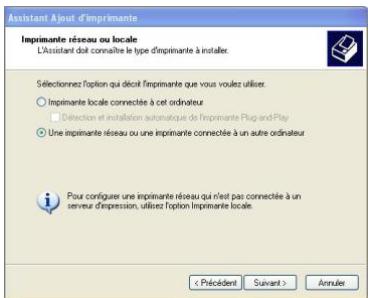

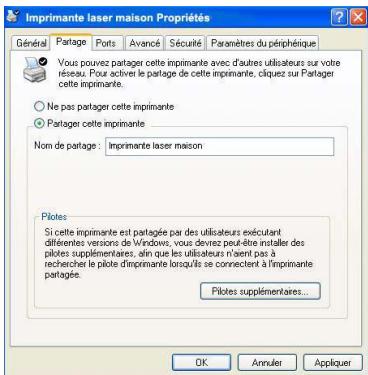

5.3.5. Windows XP: Metre en partage une imprimante 44

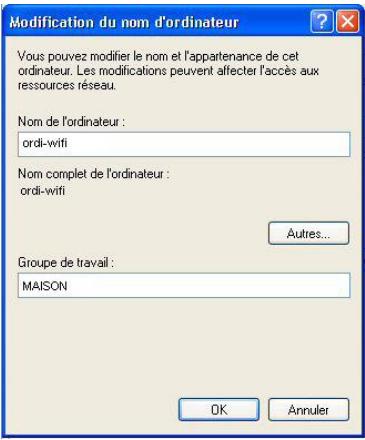

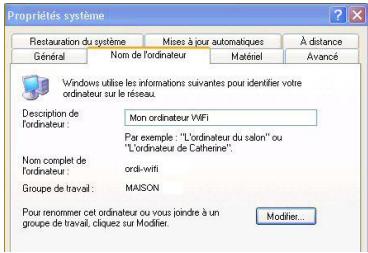

5.3.6. Windows XP: Modifier le nom d'un groupe de travail 46
5.3.7. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 47

1. GLOSSAIRE 48
2. ASSISTANCE TECHNIQUE 52
3. GARANTIE 52

INTRODUCTION

Le réseau local WiFi permet d'échanger en toute simplicité des données entre ordinateurs placés dans la même piece ou dans des pieces différentes, de partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs, de jouer en réseau etURTout de vous affranchir de kilométres de câbles.

En suivant les instructions figurant dans ce manuel, vous pourrez installer vous-même un réseau local WiFi et également batir une veritable muraille pour le protégger.

Enfin, grâce à votre clé WiFi Hercules Wireless N, vous allez passer à la vitesse supérieure en termes de débit et de couverture et vivre une nouvelle expérience du sans-fil.

1. SPECIFICATIONS DE VOTRE CLE HERCULES WIRELESS N USB PICO

Compatible avec les protocoles WiFi suivants :

• 802.11b : débits de 1, 2, 5, 5 et 11 Mbits/s dans la bande des 2,4 GHz

• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz
  802.11n: débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilise 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS15 et varient de 7,2 à 144,44 Mbits/s pour 20 MHz et de 15 à 300 Mbits/s pour 40 MHz

• Plage de fréquence DSSS/CCK et modulation OFDM de 2,400 GHz à 2,484 GHz (13 canaux)
  Compatible avec les protocoles de sécurité suivants :

WEP possédant une longueur de clé de 64 et 128 bits
WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i)
WPA2-PSK avec chiffrement TKIP et AES (protocole de sécurité 802.11i)
WPS (WiFi Protected Setup)

1.2. Configuration requise

Intel Pentium III ou AMD 500 MHz et supérieur ou compatible
- Emplacement USB 1.1 et supérieur disponible
64 Mo de RAM
50 Mo d'espace libre sur le disque dur pour l'installation des pilotes et de l'application
Lecteur de CD-ROM
Système d'exploitation : XP Édition familiale & professionnelle SP2/SP3, Vista, Windows 7

Si vous branchez votre Hercules Wireless N USB pico sur un bus USB 1.1, Windows peut vous mer que votre péripérisque fonctionnera à vitesse réduite. Au lieu de bénéficier du début théorique de Mbits/s, Hercules Wireless N USB pico sera alors limite à 12 Mbits/s.

1.3. Contenu de la boite

Adaptateur réseau WiFi de type USB 2.0
Guide de démarrage rapide
- CD-ROM d'installation contenant le manuel au format pdf, les pilotes et le WiFi Station N pour configurer l'adaptateur client

2. INSTALLATION DE VOTRE CLE HERCULES WIRELESS N USB PICO

Avant de connecter votre Hercules Wireless N USB pico, vousdezvez installer Hercules WiFi

Station N qui regroupe les pilotes et l'application WiFi Station N, un'utilitaire de détction et de configuration des paramétres réseau.

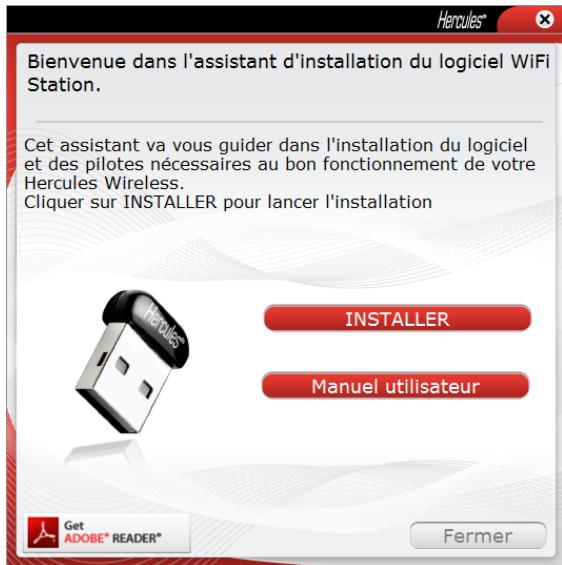

Installer le pack WiFi Station N et la clé

Pour installer le pack WiFi Station N, précérez comme suit :

• Insérez le CD-ROM d'installation foumi dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Si nécessaire, double-cliquez sur Setup.exe.
• Cliquez sur INSTALLER.
• Suívez les instructions à l'écran.

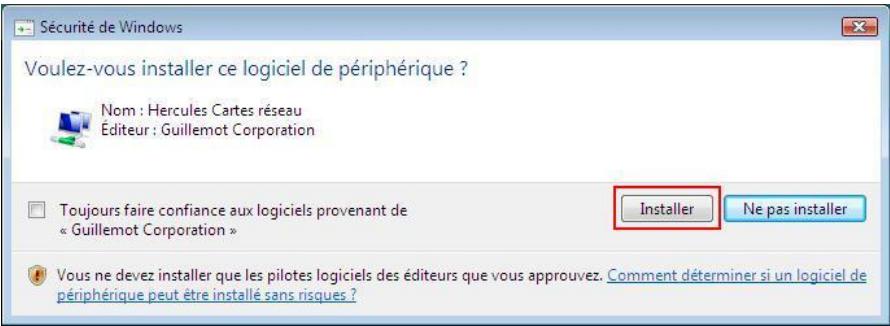

Sous Windows Vista/7

• Lorsque l'assistant d'installation vous demande si vous souhaitez installer le périhérique Hercules Cartes réseau, cliquez sur le bouton Installer et poursuivez l'installation.

Sous Windows XP/Vista/7

• Lorsque l'assistant d'installation vous demande de connecter votre adaptateur WiFi, insérez votre Hercules Wireless N USB pico dans un port USB de votre ordinateur.

L'assistant détecte automatiquement votre adaptateur et poursuit l'installation. Si la fenêtre Windows Nouveau péripérisque détecte s'affiche, attendez qu'elle se ferme.

A la fin de l'installation, l'icone Hercules WiFi Station N apparait dans la barre des taches et WiFi Station N se lance automatiquement.

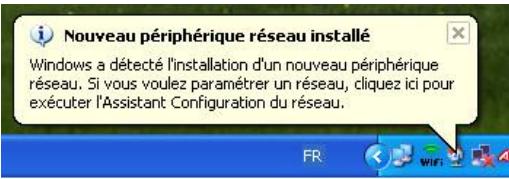

Si le message Nouveau périhérique réseau installé s'affiche dans la barre des tâches :

• Ne cliquez pas sur l'info-bulle: attendez qu'elle disparaisse ou cliquez sur la croix pour la fermer.
• Reportez-vous au chapitre 5. Bienvenue dans la Wireless Attitude! pour savoir comment configurer votre réseau.

Vou obtiendrez des performances optimes en plaçant votre adaptateur à une distance minimale de du routeur (pour un réseau Infrastructure) ou d'un autre adaptateur WiFi (pour un réseau Ad hoc). En che, la portée maximale du WiFi en interieur peut varier de 10 à 30 m en fonction de la puissance du ur, du type d'antenne (directionnelle ou non), de son positionnement dans une piece et de la presence quelle d'obstacles tels que du papier (biblotheque), du métal, de l'eau (aquarium) ou d'un mur en béton entre le point d'accès et l'antenne des ordinateurs WiFi.

Dans le menu d'installation, vous pouvez également consulter et imprimer leprésent manuel au format pdf en cliquant sur Manuel.

Qu'est-ce que le WiFi ? Contraction de Wireless Fidelity, WiFi est le nom commercial de la technologie de réseau local sans fil repondant à la norme 802.11. Ainsi un réseau WiFi est en réalisé un réseau 802.11, mais il est plus facile de parler de WiFi que de norme 802.11 ! Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre euxs sans cable, et échanger des données à haut débit.

Votre clé Hercules Wireless N USB pico, associée à un routeur WiFi N, va constituer l'un des éléments de votre réseau local sans fil. Vous allez en outre bénéficier de sa technologie 802.11n qui permet de faire transiter entre l'émetteur WiFi (un routeur ou une box WiFi N, par exemple) et votre clé une plus grande quantité de données sur une plus grande distance. En effet, avec un débit théorique maximal de 150 Mbits/s (contré 54 Mbits/s pour la norme 802.11g), vous vous affranchissez des murs et autres obstacles qui existent dans votre maison et la consultation d'images video haute définition ou le transfert de fichiers volumieux se font en tout comfort.

Le débit théorique maximal ne peut être atteint qu'avac un routeur WiFi N émettant le signal sur deux canaux (pour plus d'informations sur l'émission sur 2 canaux, reportez-vous au manuel de votre routeur) et en l'absence d'obstacles entre votre routeur et votre clé. Pour plus d'informations sur la technologie 802.11n, reportez-vous au glossaire ou cliquez ici).

3.1. Choiser son type de réseau

Lechoix du type de reseau dependra du materiel dont vous disposez.

Vous possédez...	Vous nevez...
Un ou plusieurs ordinateurs ainsi qu'un modem routeur ADSL WiFi (ou un modem ADSL Ethernet relié à un routeur WiFi).	Opter pour le mode Infrastructure (mode par défaut des adaptateurs WiFi), dans lequel les adaptateurs sont connectés à votre point d'accès, autrement dit le routeur. Le mode Infrastructure est idéal pour échanger des données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
Un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les clients sont connectés les uns aux autres sans aucun point d'accès, c'est-à-dire sans routeur. Pour créé un réseau Ad hoc, vous doivent configurer en mode Ad hoc l'un des ordinateurs (de préférence celui connecté au modem) afin que les autres ordinateurs déetectent ce réseau. Le mode Ad hoc permet d'échanger des données ou jouer en réseau entre deux ordinateurs. En revanche, certains dysfonctionnements inhérents à ce mode le destiné à des utilisateurs avancés.
Deux ordinateurs équipés d'adaptateurs WiFi (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc. Plusieurs formats d'adaptateurs WiFi sont disponibles selon le type d'ordinateur dont vous disposez : carte PCI à insérer à l'intérieur d'un ordinateur fixe, adaptateur USB à relier au port USB d'un ordinateur fixe ou portable, ou carte PCMCIA à relier au port PCMCIA Type II libre d'un ordinateur portable. Une fois équipé de son adaptorateur, votre ordinateur devient ce que l'on appelle le client dans le système WiFi

Si vous ne possédez que deux ordinateurs et que vous souhaitez juste les faire communiquer entre l'achat d'un routeur est facultatif. Cependant, sans routeur, vous serez très vite limite dans votre WiFi lors que vous souhaitez investir dans un troisième ordinateur par exemple, ou si vous z partager une connexion Internet. En effet, pour partirager une connexion Internet, l'un des deux etateurs doit être mis en marche et raccordé au modem ADSL.

Le mode Ad hoc est uniquement utilisable dans le cas ou votre réseau est composé de deux érateurs. Au-delà, il est préférende opter pour le mode Infrastructure (routeur + clients).

3.2. La sécurité d'un réseau local sans fil WiFi

Profiter de la liberté offerte par la technologie WiFi ne signifie pas simplement relier des ordinateurs entre eux sans la presence de fil. Tous les ordinateurs d'un réseau sans fil communiquent entre eux, échangent des données, se partagent des connexions Internet. Il est donc primordial de sécuriser ce système de la meilleure façon possible. Pourquoi sécuriser mon système ? Imaginez un voisin habitant dans le même immeuble, lui aussi équipé d'un réseau WiFi, qui détecte plusieurs réseaux sans fil et désoit le-vous par inadvertance, car non sécurisé. Il profite ainsi de votre connexion Internet alors qu'il ne possède pas de modem ! Cela ne fait pas de lui un pirate informatique, certes (quoique!) mais c'est vous qui payez la facture.

Pour évider ce désagrement, nous vous invitons à consulter le chapitre suivant qui va vous expliquer comment vous connecter à un réseau sans fil et comment le protégé en utilisant l'une des méthodes de sécurisation disponibles.

4. L'UTILITAIRE WIFI STATION N

L'utilitaire WiFi Station N a été développé spécifique par Hercules pour les adaptateurs de la famille Hercules Wireless N. Il vous permet de tirer pleinement profit de toutes les fonctionnalités de votre adaptateur dans une interface conviviale, simple d'utilisation et avec un niveau de sécurité très élevé, basé sur les cryptages WPA-PSK et WPA2-PSK.

4.1. Connaître l'etat de la connexion

Après l'installation de WiFi Station N, l'icone Hercules WiFi Station N apparaît dans la barre des tâches Windows. Lorsque vous aurez branché l'adaptateur (voir le chapitre Installation matérielle), vous pourrait connaître immédiatement l'état de la connexion :

• Si l'icone est de couleur verte, une connexion au réseau est établie, la force du signal est excellente.
• Si l'icone est de couleur jaune, une connexion au réseau est établie, la force du signal est bonne.
  Si l'icone est de couleur rouge, une connexion au réseau est etablie, la force du signal est faible : essayez de rapprocher l'antenna de l'adaptateur client de l'antenne du point d'accès.
• Si l'icone est de couleur grise, votre adaptateur client WiFi est détecté, mais il n'est connecté àaucun réseau WiFi : connectez-vous à un réseau détecté par le WiFi Station N.
• Si l'icone est barre d'une croix rouge, votre adaptateur WiFi n'a pas eté détecté par Windows : vérifie qu'il est bien branché et activé, recommencez l'installation, si nécessaire.

Pour lancer WiFi Station N, double-cliquez tout simplement sur l'icône

Dans la barre des tâches.

4.3. Se connecter à un réseau avec Wi-Fi Protected SetupTM

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalité intégrée WPS (Wi-Fi Protected Setup™), signalée sur le produit ou l'emballage par le logo

ou

Cette technologie simplifie la procEDURE de connexion à un réseau sans fil entre un routeur compatible WPS et votre clé Hercules Wireless N USB pico. Deux méthodes s'offrent alors à vous : cliquer simplement sur un bouton dans WiFi Station N, ou enter un code PIN dans l'interface de WiFi Station N.

Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected Setup™), routeur doit être compatible et certifié WPS.

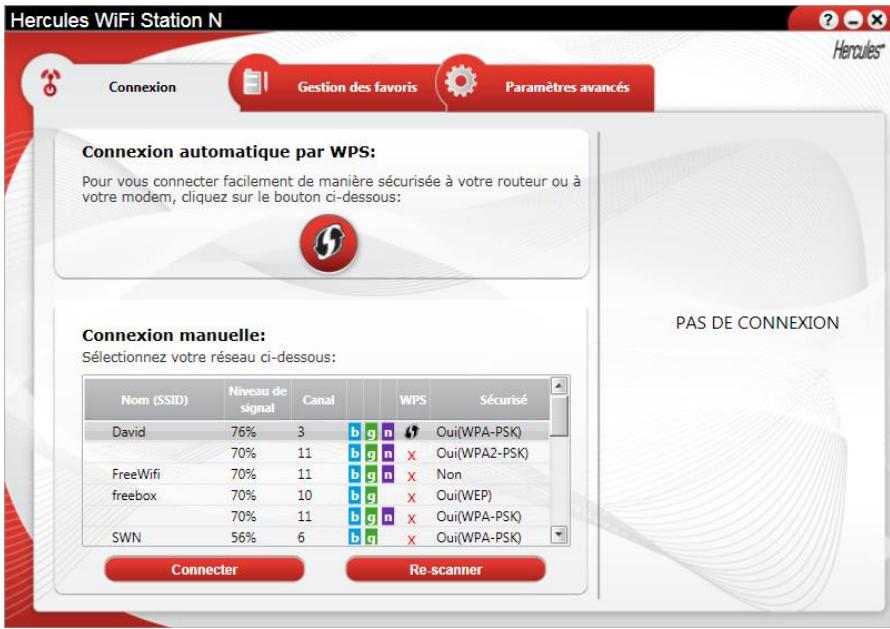

4.3.1. Se connecter à un réseau avec le bouton WPS dans WiFi Station N

• Sur votre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vouavesen suitedeuxminutes pour connectervoirecle enWPS.

• Dans WiFi Station N, accedez à la page Connexion.

• Cliquez sur le bouton

Votre clé Hercules Wireless N USB pico se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement générae.

Si le routeur WPS n'est compatible qu'vec les clés WPA (et non WPA2), une clé WPA sera generationse.

4.3.2. Se connecter à un réseau avec un code PIN

• Dans WiFi Station N, accedez à la page Paramétres avancés.
• Dans la zone WPS, cochez la case Méthode par identifient (code PIN)

• Notez le code PIN qui s'affiche.
• Entrez ce code PIN dans l'interface de votre routeur WiFi (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

You've avez ensuite deux minutes pour connecter votre clé en WPS.

• Dans WiFi Station N, acceded à la page Connexion.

• Cliquez sur le bouton

WiFi Station N connecte votre clé Hercules Wireless N à votre routeur WiFi en utilisant la clé de sécurité définié sur le routeur. Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement généraee.

Remarque: si un autre périphérique WiFi a le même code PIN, cliquez sur le bouton Renouveler pour en Obtir un nouveau.

4.4. Se connecter à un réseau via la liste des réseaux

WiFi Station N s'ouvre par défaut sur la page Connexion et une détction du ou des reseaux WiFi démarre automatique. La liste des reseaux détectés affiche tous les reseaux sécurisés, non sécurisés ou cachés, de type Infrastructure ou Ad hoc.

Pour se connecter à un réseau non sécurisé (la valeur Non figure dans le champ Sécurisé) :

• Sélectionnéz le réseau souhaité.
• Cliquez sur le bouton Connecter.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Au bout de quelques secondes, une icône verte s'affiche en regard du réseau pour indiquer que vous étés connecté à ce dernier.

Hercules

81%

11

Dui [WPA-PSK]

Pour que vous ordinateur se reconnecte automatiquement sur un réseau spécifique, ajoutez-le à votre liste de favoris et sélectionné l'option Connexion automatique.

Si la connexion au réseau selectionné échou en mode Infrastructure, vérifie les paramétres de tè du routeur (cle, filtrage par adresse MAC,...).

Pour se connecter à un réseau sécurisé (la valeur Oui figure dans le champ Sécurisé, avec la clé utilisée):

• Sélectionnéz le réseau souhaité.

• Cliquez sur Connecter.

• Entre la clé de sécurité lorsque WiFi Station N vous la demande.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Si vous souhaitez vous connecter à un réseau sécurisé, vous devez connaître la clé de sécurité e. En effet, avant d'établier la connexion, WiFi Station N vous demandera de saisir cette clé (un age vous aidera à identifier le type de clé requis).

Pour se connecter à un réseau cache (le champ Nom du réseau (SSID) est vide):

Si, parmi les réseaux déteçés, un ou plusieurs réseaux ne comportent pas de nom (champ Nom du réseau (SSID) vide), cela signifie que le réseau ne diffuse pas son nom. Pour vous connecter à ce réseau, Sélectionnez-le, puis :

• Cliquez sur le bouton Connecter.
• Entrez son nom de réseau (SSID) dans la fenêtre qui s'affiche.
• Si ce réseau est sécurisé, saisissez la clé utilisée.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Maintenant que vous savez comment vous connecter à un réseau, vous allez pouvoirmettre immédiatement en pratique les différentes possibités du WiFi. En vous reportant au chapitre 6 Bienvenue dans la Wireless Attitude!, you allez pénétrez dans l'univers passionnant du sans-fil et apprendre comment partager des dossiers, une imprimante ou une connexion ADSL.

Si vous souhaitez aperavant explorer toutes les fonctionnalités du WiFi Station N, nous vous invitons à dire les chapitres ci-après.

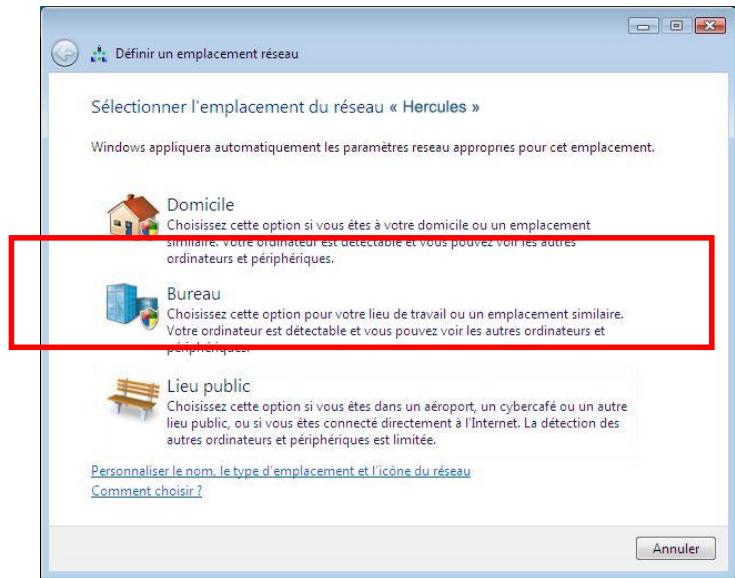

Sous Windows Vista/7

Après avoir établi la connexion à votre réseau, Vista vous demande de sélectionner l'emplacement de votre réseau parmi : Domicile, Bureau ou Lieu public.

Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous-même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs prênts sur le réseau (prince du « Voir et être vu », indispensable pour pouvoir partager par la suite ses dossiers, son imprimante et sa connexion ADSL).

Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications fournies par Windows Vista/7.

Il se peut que Windows Vista ne vous propose pas de sélectionner votre emplacement réseau à ce stade etCHOISSE pour vous,par defaut,un emplacement public (c'est notamment le cas si vous youes étes déjà connecté à un réseau). Pour désir un autre emplacement, vous devrez cliquer sur le lien Personneler situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du Centre Réseau et partage.

4.5. Effectuer une recherche de réseaux

Au lancement de WiFi Station N, une recherche des réseaux déetectés s'effectue automatiquement. Par la suite, vous pouze rafraîchir manuellement la liste des réseaux déetectés en cliquant sur le bouton Rescanner. La mire suivante s'affiche alors pendant la recherche :

Pendant la recherche, il est possible que la mire soit fixe. Cela signifie que le module d'animation n'est pas installé sur toute ordinateur. Pour bénéficier de l'animation, vous nevez télécharger ce te le sur Internet et suivre les instructions d'installation.

4.6. Consulter les paramètres de la connexion

Les informations de la zone Etat de la connexion ne sont pas accessibles ou modifiables. Elles regroupent tous les paramètres correspondant au réseau connecté :

• Nom du réseau (SSID): leSSID (Service Set Identifier, identifient d'ensemble de service) est le nom unique partagé par les clients et le point d'accès d'un réseau sans fil.
• Nom : nom du favori que vous avez saisi, si le réseau a déjà été enregistré.
• Type de sécurité: La norme de sécurité WiFi permet de sécuriser les échanges d'informations dans votre réseau. Les types de sécurité supportés par WiFi Station N sont WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK(AES) et WPA2.
• Détails TCP/IP: informations relatives aux protocôles Internet TCP/IP attribuées par le routeur/point d'accès une fois la connexion au réseau effectué.
• Canal RF: canal de fréquence utilisé par le réseau local WiFi pour communiquer.
• Type de réseau: architecture de réseau可以选择, Infrastructure ou Ad-hoc (ordinateur à ordinateur).
• Débit montant : valeur indiquant le débit en émission.
• Qualité liaison : une barre de progression (gradué de 0 à 100% ) donne l'état de la connexion entre le point d'accès et l'adaptateur WiFi Hercules Wireless N.

Le symbole s'affiche lorsque vous étes connecté à un réseau dont le niveau de sécurité n'est supporté par la norme 802.11n-2009. Le débit de votre connexion est alors limite à 54Mbps.

4.7. Voir, modifier ou ajouter des favors - Créer un réseau Ad hoc

Un favori est un ensemble de parametes de connexion à un réseau Infrastructure ou Ad hoc connu (le Vous, celui d'un voisin, d'un ami). WiFi Station N vous permet de garder en mémoire, de manière simple, les parametes d'un réseau, ou de voir ou modifier des favors existants.

Dans un réseau Ad hoc (ordinaire à ordinaire), la création d'un favori équivaut à créé réellement son sans fil entre les ordinateurs.

4.7.1. Les options de sécurité

Pour éviter qu'une personne extérieure se connecte induément à votre réseau, il est fortement conseilé de le sécuriser. Le tableau ci-après récapitule les 5 types de sécurité supportés par WiFi Station N.

Type	Niveau de sécurité	Clé utilisée
WEP	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisé sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WEP (Partagée)	Niveau de sécurité basé sur le WEP, utilisant en outre une méthode d'authentication par clé partagée.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WPA-PSK (TKIP)	Niveau de sécurité élevé de première génération, spécialement conçu pour les environnementes de type petits bureaux ou à la maison à partir d'une clé pré-	Mot de passer de 8 caractères alphanumeric minimum.
	partagée.
WPA-PSK (AES)	Niveau de sécurité supérieur au WPA-PSK (TKIP), utilisant une méthode de cryptage basée sur la nouvelle norme de sécurité IEEE 802.11i.	Mot de passage de 8 caractères alphanumeric minimum.
WPA2-PSK (TKIP)	Niveau de sécurité très élevé de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé pré-partagée.	Mot de passage de 8 caractères alphanumeric minimum. Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).
WPA2-PSK (AES)	Niveau de sécurité supérieur au WPA2 (TKIP), également de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé pré-partagée.	Mot de passage de 8 caractères alphanumeric minimum. Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).

1. Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E, une clé de 64 bits). Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une lettre (ou A-Z).

Les niveaux de sécurité WEP, WPA-PSK (TKIP) et WPA2-PSK (TKIP) ne sont pas supportés dans la pe 802.11n-2009. Le débit de votre connexion est alors limite à 54Mbps.

4.7.2.Voir / Modifier les favorsis

L'onglet Gestion des favors fait apparaitre une fenêtre contenant les favors déjà enregistrés.

Dans cette fenêtre, vous pouvez :

• Créer un nouveau favori
• Supprimer un favori de la liste.
• Modifier les paramètres de base, de sécurité ou les paramètres avancés de votre favori.
  -Vous Connecter au réseau correspondant au favori selectionné.

OngletRéseau (accessible après avoir cliquésur le bouton Modifier)

Nom du réseau (SSID): saisissez le SSID (Service Set Identifier, identifient d'ensemble de service), c'est-à-dire le nom unique partagé par les clients et le point d'accès de votre réseau sans fil.

Type de réseau : Infrastructure ou Ad hoc.

Canal RF (Ad hoc uniquement): selectionnez le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

Connexion automatique : cochez cette case pour que le client se connecte automatiquement à ce réseau.

Onglet Sécurité (accessible après avoir cliqué sur le bouton Modifier)

Securise: le réseau peut être non sécurisé (Non) ou sécurisé (Oui); dans ce cas vousdezuez désir le type de sécurité et entrez une clé de cryptage.

Type de sécurité WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK (AES), WPA2-PSK (TKIP) ou WPA2-PSK (AES).

Clé de sécurité : entrez une clé de cryptage de 10 ou 26 caractères hexadécimaux pour une clé WEP, de 8 à 64 caractères pour une clé WPA-PSK et WPA2-PSK.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E).

4.7.3.Ajouter un nouveau favori manuelles ou creer un réseau Ad hoc

Pour creer un favori (reseau Infrastructure ou Ad hoc) specifie a la maison ou au bureau, par exemple cliquez sur le bouton Nouveau.

La creation manuelle d'un nouveau favori ou d'un réseau Ad hoc se compose des étapes suivantes :

• Étape 1: entrez ici le nom de votre favori, par exemple Travail, Sport,...

• Étape 2 :CHOISSEZ VOIRE ARCHITECTURE rseau parmi les modes Infrastructure et Ad hoc, l'architecture Infrastructure etant proposee par defaut. Rappel : l'Infrastructure est un rseau de type un point d'acces + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs ou plus sans point d'acces, un des ordinateurs cree le rseau tandis que le second ne fait que le détecter.

Si vous optez pour le mode Ad hoc, vous devrez selectionner le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

• Étape 3: donnez le nom de votre réseau (nom SSID)

Si vous souhaitez creer votre réseau Ad hoc, attribuez-lui ici le nom de votrechoix.

• Étape 4: indiquez si votre réseau est sécurisé. Par défaut, Non est proposé. Si vous connaissiez ses paramètres de sécurité, cliquez sur Oui. Sélectionnez ensuite votre Type de sécurité dans le menu déroulant et indiquez la clé de sécurité (10 caractères hexadécimaux, par exemple, pour un cryptage WEP).

En mode Infrastructure, la clé de sécurité correspond à la clé saisie dans le modem routeur. En mode Ad hoc, vous saississez votre propre clé de sécurité ; elle sera nécessaire à tout périhérique souhaitant se connecter à votre réseau.

• Étape 5 :CHOISISEZ si vous souhaitez vous connecter automatiquement au réseau à chaque démarrage de l'ordinateur. Par défaut, Oui est proposé.

• Étape 6 : les paramètres de connexion que vous venez de définir sont résumés dans cet écran. Cliquez sur Sauver pour ajouter votre réseau à la liste des+favors.

En mode Infrastructure :

Si le réseau n'est pas détecté, ou si vous étés déjà connecté à ce réseau : le réseau est simplement enregistré dans la liste des favors.
- Si le réseau est détecté, mais que vous n'y étés pas connecté actuellement, une boîte de dialogue vous propose de vous connecter.

En mode Ad hoc :

• Si le réseau n'est pas détecté : une boîte de dialogue vous propose d'activer le réseau.
• Si vous étés déjà connecté au réseau : le réseau est simplement enregistré dans la liste des+favors.
• Si le réseau est détecté, mais que vous n'y étés pas connecté actuellement, une boîte de dialogue vous propose de vous connecter.

La connexion automatique à un réseau Ad hoc désactive la connexion automatique aux réseaux Infrastructure enregistrés dans les Favoris. Si le réseau Ad hoc n'est pas détecté au démarriage de l'ordinaire (c'est-à-dire s'il n'a pas été créé et activé sur un autre ordinaire de votre réseau), il est automatiquement activé sur toute ordinaire (il est alors détecté par les autres ordinateurs de votre réseau).

4.8. A propos de

Le bouton A propos de, situé en haut à droite de l'écran, affiche notamment les informations de version de l'utilitaire WiFi Station N et des pilotes utilisés par le client WiFi.

4.9. Réactiver la fonction WiFi intégrée de votre ordinateur

Si vous ordinateur intègre la fonction WiFi, WiFi Station N la désactive automatiquement (uniquement sous Windows XP) lors de son installation. Pour réactiver cette fonction :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Utiliser Microsoft Zero Config comme utiliser de configuration.

Votre fonction WiFi integree est de nouveau active. Vous pouvez retirer votre adaptateur Hercules Wireless N.

Pour reactiver WiFi Station N comme utiliser de configuration de votre adaptateur Hercules Wireless N :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Utiliser Hercules WiFi Station N comme utiliser de configuration.

Utiliser Microsoft Zero Config comme utiliser de configuration Utiliser Hercules WiFi Station comme utiliser de configuration

Si vous utilise la configuration Microsoft Zero Config (Windows XP uniquement) et que votre adaptateur Hercules Wireless N est toujours branché, certains ontlets, certains boutons ou certaines options du WiFi Station N ne s'afficheront pas ou ne seront pas disponibles.

4.10. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N USB

Pour éviter de désinstaller complètement l'application WiFi, ou de désactiver via Windows son adaptateur WiFi ou de le débrancher, Hercules a prévu une fonction qui permet de couper très simplement l'émissionréception WiFi. Àsi vous pouvez vous absenter en toute tranquilité pendant quelques heures, toute intrusion sur votre réseau est impossible. Lorsque vous rentrez chez vous, il suffit de rallumer le WiFi.

Pour désactiver la fonction WiFi pendant votre absence :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et sélectionné Couper mon WiFi.

Pour réactiver la fonction WiFi :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Allumer mon WiFi.

Allumer mon WiFi Couper mon WiFi

4.11. Qitter WiFi Station N

Le bouton Fermer permet de faire passer WiFi Station N en arrêté-plan, mais l'application reste active. Pour quitter définitivement WiFi Station N, vous doivent pouvoir acceder à l'aide du bouton droit de la souris sur l'icone WiFi Station N dans la barre des tâches de Windows et selectionner Quitter.

5. BIENVENUE DANS LA WIRELESS ATTITUDE!

Dans les chapitres suivants, nous allons vous montré comment le sans-fil est étretement lié à la convivialité et la facilité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

5.1. Quelques préieurs

• Chaque ordinateur que vous souhaitez doivent en réseau doit être équipé d'un adaptateur WiFi.
• Pour partager une connexion ADSL, votre modem ADSL doit être allumé et votre ligne ADSL doit être activée.
• Vous doivent déterminer au préalable si vous utilisez un réseau Infrastructure ou Ad hoc. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs sans point d'accès.

5.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des donnees, une imprimante ou une connexion ADSL entre des ordinateurs Equipes de Windows Vista, il n'est pas indispensable que les ordinateurs apartiennent au meme groupe de travail. En revanche, si vous efectuez le partage entre Windows Vista et un systeme d'exploitation anterieur, veillez a bien definir le meme groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Vouavesociévoire ordinateur aunereauprivé (par oppositionaunereau public).Ace titre,les options de discovery (c'est-à-dire la possiblité de voir des periphériques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées,mais pas les options de partage.Vous allezdonde devoir les activer manuellement avant de pouvoir partager vosdossiers,votrecn connexion Internet ouvoitrimpante.

5.2.1.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désacté

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimantes que vous avoue partagés à partir de cet ordinateur.

Activier le partage de fichiers

Desactiverie partage de fichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.

• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvr des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvr, modifier et creator des fichiers (le contenu de ces dossiers ne contendra aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désactivé

Quand le partag du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Ouest-ce que le dossier Public ?

Activer le partage afin que toute personne avec un acces reseau puisse ouvir des fichiers
Activer le partage afin que toute personne avec un acces reseau puisse ouvrir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossoir)

Applicuer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachés à l'ordinateur et les utiliser.

Activer le partage d'imprimante

Desactiver le partage d'imprimante

Appliqueer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activé le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périhériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partages sur le réseau.

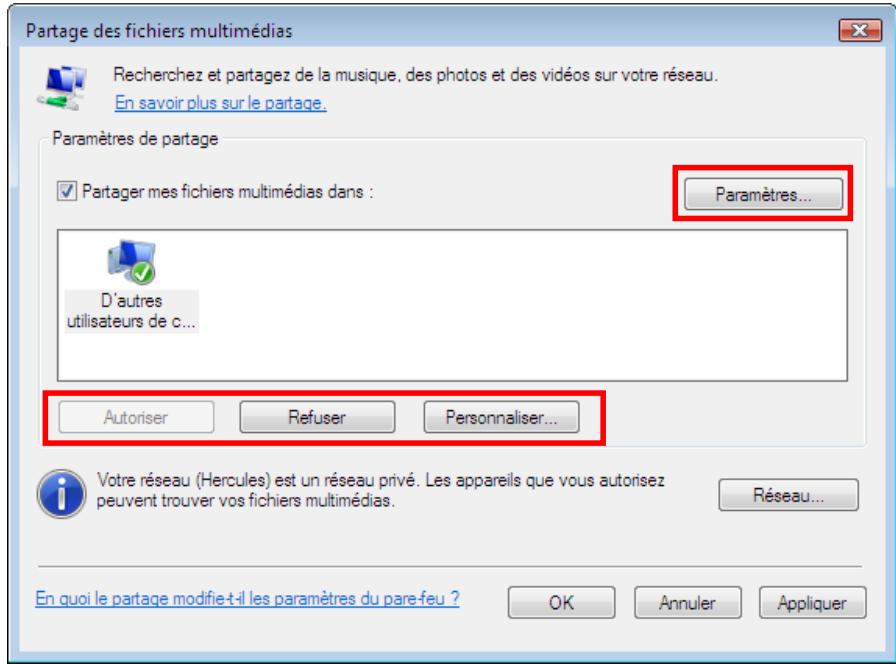

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

5.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliser de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désirir les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqued dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partager.

1. Dans la fenêtre Partage de fichiers, Sélectionné le ou les utilisateurs qui pourrait acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créé sur votre PC. Vous pouze également créé de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFI\Users\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partages sur l'ordinateur ou les dossiers partages sur le réseau en cliquant sur les liens ci-dessous dans le Centre Résseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partagés sur cet ordinateur

5.2.3. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFIUsersMes documents\ Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete define, saisissez voire nom d'utiliser et your mot de passage.

Tous les dossiers partages apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

5.2.4. Windows Vista : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans entre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise rtage sur l'ordinaireur sur lequel elle est branchée et installee.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

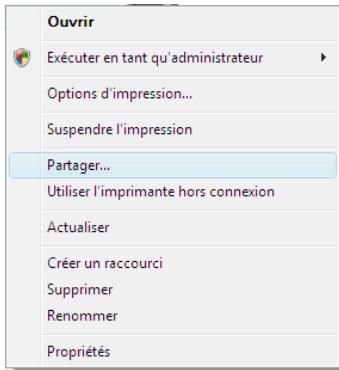

1. Cliquez avec le bouton croit de la souris sur l'imprimante et selectionnez l'option Partager...

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Cochez la case Partager cette imprimante.
2. Choisissez le nom de l'imprimante qui sera affché sur le réseau dans Nom du partage.
3. Cliquez sur Appliquer, puis sur OK.

5.2.5. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

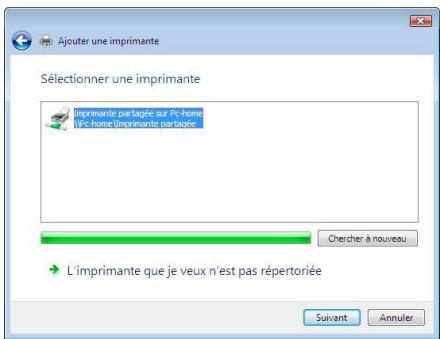

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

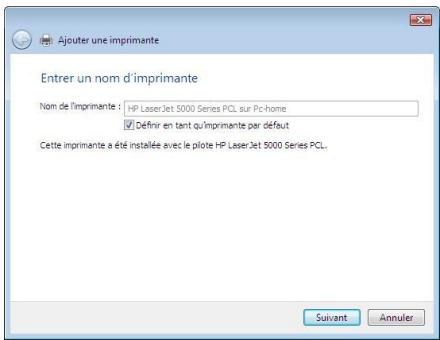

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.

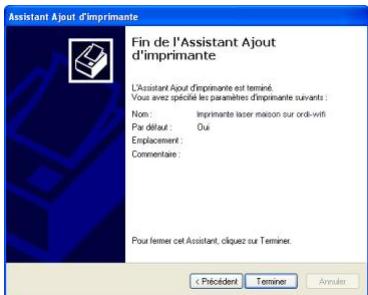

2. Cliquez sur Terminer pour fermer l'assistant.

5.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un réseau connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Livebox, votre Modem réseau Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jourer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suívez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relié à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

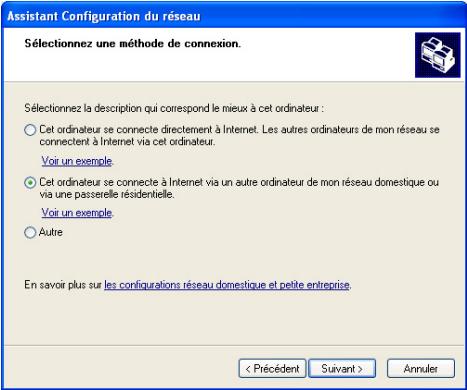

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

Actuellesment connecté à :

Hercules

Accès: Réseau local et Internet

Se connecter ou se déconnecter... Centre Résseau et partage

1. Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAAA, par exemple).
2. Accedez au Centre Résseau et partage. Pour ce faire, cliquez sur l'icone de résseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.
3. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
2. Cliquez sur OK pour valider.
3. Procedez de mesmo pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffitMAINTenant de lancer yourself navigateur Internet.

5.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

5.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinaire:

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaitre si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établissez la connexion de votre périhérique reseau à votre routeur (pour de plus amples informations, reportez-vous au chapitre 4. L'utilitaire WiFi Station N).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouve une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre.
2. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

Assistant Configuration du réseau

Sélectionnez vous connexion Internet.

Sélectionnez vous connexion Internet à partir de la liste suivante.

L'Assistant a préféquencené "Connexion au réseau local 2" en tant que connexion la plus susceptible d'être correcte.

Connexions

Connexion au rseau local 2 Cate rseau Fast Ethernet PCI Realtek RTL8139 Family #2

Connexion 13942

Carte reseau 1394 #2

Connexion reseau sans fil

Hercules Wireless PCI Card HVGPCI-54

En savoir plus sur Comment déterminer votre connexion Internet.

<Précièdent

Suivant

Annuler

Assistant Configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avrez当选éonnée n'est pas reconnommée car plus d'un ordreur se connecte directement à Internet. Il ne p'a pas de moyen sécurité de patquer des fichiers entre ordreurs en protegeant toute ordreur des menaces de sécurité Internet.

Microsoft recommend une réseau dans lequel tous les ordinateurs se connectent à Internet via un seul ordinateur ou via une passellerie résidencelle.

Cet Assistant assisté le paréufe de connexion Internet (ICF) sur ce ordinateur. ICF v a protégé l'ordinateur, et la société de surveillance est encourue à l'opération empêchéant ce ordinateur de pataguer des fichiers avec d'autres ordinates de sousveillance.

Pour en savoir plus sur de nombre configurations réseau ou des techniques réseau avances applicables à cette configuration actuelle, consultés configurations réseau reconnéndées dans le Centre d'aide et de support.

<Précièdent

Suivant

Annuler

Assistant Configuration du réseau

Votre ordinateurplusieursconnexions.

Cer ordinaire compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinataires les utilisant puissant communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées (recommandé)

Me laisser的成长xiona mon reseau

En apprende davantage sur Les liaisons reseau

<Précièdent

Suivant>

Annuler

1. Si la fenetre ci-contre apparait, seLECTIONnez la connexion réseau sans fil Hercules Wireless N, puis cliquez sur Suivant.

2. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistant ayant之意 les connexions appropriées.
2. Cliquez sur Suivant.

Assistant Configuration du réseau

Donnez a cet ordinateur une description et un nom.

Description de l'ordinaire:

Mon ordinateur VwFi

Exemples ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur:

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinateur WFI

Cettes fournisse de services Internet demandant a ce que vous utilisez un nom d'ordénaire spécifique. C'est souvent le cas pour les ordénaires équés d'un modèle cable.

Si c'est le cas de toute ordinaire, ne modifies pas le nom d'ordinaire fouin par votre fournisseur de services Internet.

En apprende plus sur les noms d'ordinateur et les descriptions.

<Précédent

Suivant

Annuler

Assistant Configuration du réseau

NommezVoteireseau.

Nominez-vous reseau en specificif un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette reseau devraient avoir leieme nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant

Annuler

Assistant Configuration du réseau

Vous avez presque fini...

You've dessexecutor l'Assistant Configuration du réseau sur chaque ordreurs du réseau. Il ne peut pas accorder à l'assistant configuration XP, dont il ne peut utiliser le CD de Windows XP ou le disque d'installation du réseau.

Queyouez-vousfaire？

Creer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de Windows XP
Terminer uniquement cet Assistant, je n'ai pas besoin de f'executer sur d'autres ordinateurs

<Précièdent

Suivant >

Annuler

1. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-wifi ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disnette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

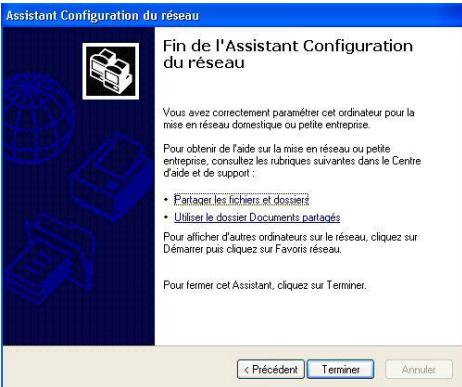

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complémenté l'information relat au partage de DOSiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

5.3.2. Windows XP : Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinaire:

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenetre ci contre peut apparaitre si I'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitter l'assistant en cliquant sur Annuler et établiesse la connexion de votre péripérique reseau (reportez-vous au chapitre L'utilitaire WiFi Station N).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, Sélectionnez l'option Me faiser désirir les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion réseau sans fil Hercules Wireless N et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisés la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.
2. Cliquez sur Suivant.
3. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Choisir à ma place les connexions appropriées.
4. Cliquez sur Suivant.

Poursuivez comme suit pour chaque ordinateur :

Assistant Configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinateur

Mon ordinateur VFi

Exemples ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur :

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinateur actuel est Mon ordinateur VWiFi

Certain fournisseurs de services Internet demandent à ce que vous utilisiez un nom d'ordinaire spécifique. C'est souvent le cas pour les ordinaires équispés d'un modèle.

Si c'est le cas de toute ordinaire, ne modifies pas le nom d'ordinaire fourni par toute fournisseur de services Internet.

En apprendre plus sur les noms d'ordinateur et les descriptions

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Nommezvoirereseau.

Nominez-vous reseau en specificif un nom de groupe de travail ci-dessus. Tous les ordreuteurs de cette reseau devraient avoir le meme nom de groupe de travail.

Nom du groupe de travail

MAISON

Exemples:DOMICILE ou BUREAU

<Précièdent

Suivant

Annuler

Assistant Configuration du réseau

Vouavespresquefini...

You've desécuter l'assistant Station configuré le réseau sur chaque ordreurs du réseau. En cas de l'ordinateur, la station est généralement émette à l'ordreurs XP, vous pouvier utiliser le CD de Windows XP ou le disque d'installation du réseau.

Queyoulez-vousfaire？

Crer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de Windows XP
Terminer uniquement cet Assistant, je n'a pas besoin de l'executer sur d'autres ordinateurs

Suivant

Annuler

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Saisissez le nom de l'ordinateur et eventuèlement une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant conté gure l'ordinateur. Cette opération peut prendre quelques minutes.

Si vous reseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si vous réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000):

1. Vous pouvez selectionner l'option Creer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

1. Cliquez sur Terminer pour quitter l'Assistant.
   Lorsque la procEDURE est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Voupez maintainant acceder à Internet en langant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.

! Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé du modem.

Les procedures décrites dans ce chapitre sont spécifiques à Windows XP. Pour toute question relative au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

5.3.3. Windows XP : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et enregistrer les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers sont alors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche de partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseilé de creer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager

5.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris reseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaissant.

5.3.5. Windows XP : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel st branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définièsez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

5.3.6. Windows XP: Modifier le nom d'un groupe de travail

Voussouspoucezavoirbeisoindchangerelenomdevoiregoupede travail(useisateursavancésuniquement). Danscecas,procedez comme suit：

1. Cliquez sur Demarrer/panneau de configuration/ Performances et maintenance/ Système.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicé pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a reussi et que vous nevez redémarrer l'ordinateur.
2. Repetez la Procedure pour chaque ordinaire.

5.3.7. Windows XP : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : évit ter temporairement de se connecter aux réseaux, économiser la batterie,...

• Cliquez sur Demarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless N est présente.

• Si son etat est Desactive, cliquez à l'aide du bouton droit de la souris sur voitré Connexion réseau sans fil et selectionnez Activer.

• Si son etat est Activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et selectionnéz Désactiver.

6. GLOSSAIRE

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs enlectronique), définissant les reseaux sans fil dans la bande de fréquence 2,4 - 2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer uneffectiveou uneffectiveinteropérabilitédes équipements.

802.11b

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11g

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11i

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentication WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11n

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformés à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (Message Authentication Code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à débit asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taille fixe.

Technique avancée de codage des ondes radio dans les réseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur équipé d'un adaptateur WiFi de type PCI, USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (Service Set Identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passer.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé ( classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (Multiple In MultipleOut)

Technologie utilisée dans la norme 802.11n, perpetualant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de féquence est 20MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40 MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40MHz ) dépend uniquement de l'émetteur utilisé. La clé Hercules Wireless N s'adaptera automatiquement au signal reçu.

Mode Ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode Infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer des adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et disposits de sécurité protégeant un réseau connecté à Internet.

Point d'accès

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de federer plusieurs clients c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenné radio.

Port Ethernet (ou RJ-45)

Port permettant de relier deux dispositifs par un cable, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

PPPoE (Point-to-Point Protocol over Ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur WiFi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échanger des données.

TKIP (Temporal Key Integrity Protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

UPnP (Universal Plug n' Play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et peripériques disponibles sur un réseau.

Protocole de sécurité des reseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de decryptage. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autoténing (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme charge de maintainir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

WIFI Manager

Utilitaire développé par Hercules pour configurer et consulter les paramètres de Hercules Modem Router.

WiFi Station N

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.

Réseau local sans fil, utilisant notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données video

(Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendron les applications en tâche de fond, telles que les impressions ou les téléchangements (Priorité 4).

Norme de sécurité des reseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirelement pour une meilleure sécurité.

Norme de sécurité des reseaux sans fil basée sur la norme WPA, qui ajoute le support de l'algorithm de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité elevé de première génération, spécialement concu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passer). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton place sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel foumi avec le routeur.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre adaptateur et bénéficier de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

7. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et Sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), démières versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement leur probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passer, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet).

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h* Le samedi et le dimanche de 7h à 12h* * heures de l'Est
France	0 299 93 21 33	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique (Français)	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

8. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le present produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectieux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivir. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garante ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alterer, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une nateglence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un defaut materiel ou a vince de fabrication ; (2) en case de non-respect des instructions du Support Technique ; (3) auxologiels non-editedes par Guillemot, leskitsologiels faisant I'objet d'une garantie specifique accordede par les editeurs.

Copyright - Marques déposées

© Guillemot Corporation S.A. 2010. Tous droits réservés. Hercules® est une marque déposée de Guillemot Corporation S.A. Windows® XP, Vista et 7 sont des marques et/ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et tous les autres noms déposés nationally ou internationalement sont également reconnaux par les générées. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité aux directives de l'UE

Cet équipement peutetre utilise en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION déclaré que l'apparèil Hercules HWNUp-150 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :

ftp://ftp.hercules.com/wifi/DoC/HWNUp-150/DoC-fra_Hercules_HWNUp-150.pdf

C€ 1177①

Hercules est une division de Guillemot Corporation

FRANCE:

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 – 2483.5	100 mW (20 dBm)
Extrésieur	2400 – 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l'utilisateur d'y remédier.

ITALIE:

Cet apparéil est conforme à 'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

Recommmandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets menagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et Electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matérielles peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuiliez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Copyright

© 2010 Guillemot Corporation S.A. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproductive, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, àquelque fin ou parquelque moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréaction ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exist en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous posséez. Autant que possible, le CD-ROM d'installation contienda un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Contrat de licence utiliser final

IMPORTANT: veuillez tire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utilisateur, pour un employe respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuillez returner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui seront la date de votre achat à l'endetroit où vous l'avez acheté.

La propriété du Logiciel (démonme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, fiichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquireur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquérer s'engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accordedée à l'acquéreur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se réserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire mise et accepte les termes et conditions du Présent Contrat.
2. L'acquérateur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiez vers une autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquereur reconnait et accepte le copyright appartenant à Guillemot Corporation S.A. Le copyright doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrite ou électronique, accompanyant le Logiciel.
4. La licence octroi à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copied.
5. Sauf dans les limites permises expressément par le Présent Contrat, l'acquéreur ne peut pas s'engager à, ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps ; faire des modifications ou des copies de quellesorte que ce soit ; déassembler, décompilerer ou modifier le Logiciel d'une quelconque maniere ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'estant pas accessibles à l'utilisateur ; faire des copies ou des traductions du Manuel de l'utilisateur.
