Type d'appareil	Carte réseau sans fil PCI
Interface	PCI
Norme Wi-Fi	Non précisé
Fréquence	2,4 GHz / 5 GHz
Vitesse maximale	Non précisé
Sécurité	WEP, WPA, WPA2
Configuration requise	Ordinateur avec slot PCI
Contenu de la boîte	Carte PCI, CD d'installation, manuel utilisateur
Installation	Installation matérielle et logicielle requise
Support OS	Windows XP, Windows Vista, Windows 7
Fonctionnalités supplémentaires	Support réseau Ad Hoc, gestion des favoris Wi-Fi
Utilisation	Connexion à un réseau Wi-Fi sécurisé ou non sécurisé
Configuration réseau	Support du Wi-Fi Protected Setup (WPS)
Gestion des réseaux	Ajout et suppression de réseaux favoris
Support technique	Manuel utilisateur inclus

FOIRE AUX QUESTIONS - HWNP-300 HERCULES

Comment installer le HERCULES HWNP-300 ?

Pour installer le HERCULES HWNP-300, commencez par placer l'appareil sur une surface plane. Branchez-le à une source d'alimentation puis suivez les instructions du manuel pour le configurer correctement.

Le HERCULES HWNP-300 ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché. Assurez-vous que la prise fonctionne en y branchant un autre appareil. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment régler les paramètres de volume sur le HERCULES HWNP-300 ?

Utilisez le bouton de contrôle du volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore selon vos préférences.

Le son est déformé ou de mauvaise qualité, que faire ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien insérés. Essayez de changer la source audio pour voir si le problème persiste. Si c'est le cas, consultez le manuel pour des réglages supplémentaires.

Comment nettoyer le HERCULES HWNP-300 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver des pièces de rechange pour le HERCULES HWNP-300 ?

Les pièces de rechange peuvent être commandées auprès du service client de HERCULES ou via des détaillants agréés. Consultez le site officiel pour plus d'informations.

Le HERCULES HWNP-300 est-il compatible avec les appareils Bluetooth ?

Oui, le HERCULES HWNP-300 est compatible avec les appareils Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil et suivez les instructions de couplage dans le manuel.

Puis-je utiliser le HERCULES HWNP-300 à l'extérieur ?

Il est recommandé d'utiliser le HERCULES HWNP-300 à l'intérieur dans des conditions sèches. Une exposition prolongée à des éléments extérieurs pourrait l'endommager.

MODE D'EMPLOI HWNP-300 HERCULES

Cliquez sur un titre de cette table des matieres pour acceder à la section correspondante

INTRODUCTION 3

1. SPECIFICATIONS DE HERCULES WIRELESS N PCI 3

1.1. Specifications techniques 3
1.2. Configuration require 3
1.3. Contenu de la boite 3

2. INSTALLATION MATÉRIELLE 4

3. INSTALLATION DE WIFI STATION N. 5

3.1. Installer le pack WiFi Station N et la carte PCI 5

4.1. Choiser son type de réseau 7
4.2. La sécurité d'un réseau local sans fil WiFi 8

5. L'UTILITAIRE WIFI STATION N 9

5.1. Connaître l'etat de la connexion 9
5.2. Lancer WiFi Station N 9
5.3. Se connecter à un réseau avec Wi-Fi Protected Setup™ 9

5.3.1. Se connecter à un réseau avec le bouton WPS dans WiFi Station N 9
5.3.2. Se connecter à un réseau avec un code PIN 10

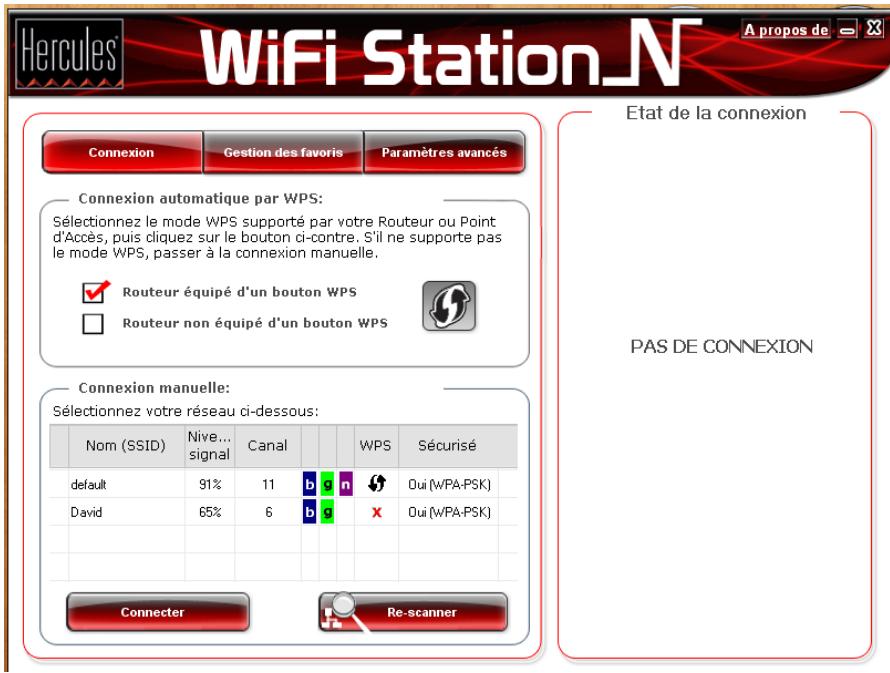

5.4. Se connecter à un réseau via la liste des réseaux 11
5.5. Se connecter à un réseau à l'aide de l'Assistant de connexion 14
5.6. Ajouter un réseau à ses favors 14
5.7. Effectuer une recherche de reseaux 14
5.8. Consulter les parametes de la connexion 15
5.9. Voir, modifier ou ajouter des favors - Creer un réseau Ad hoc 16

5.9.1. Les options de sécurité 16

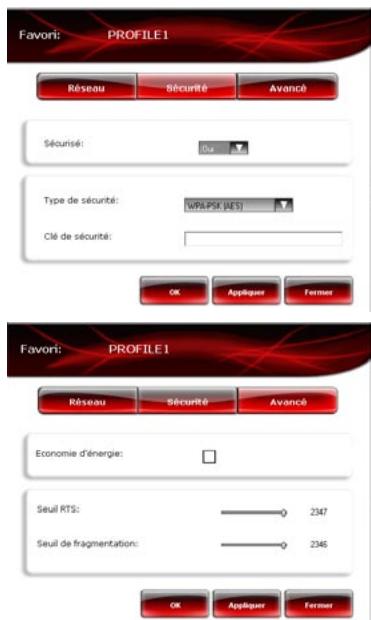

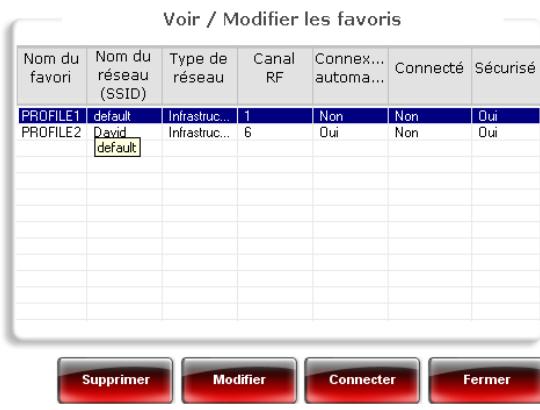

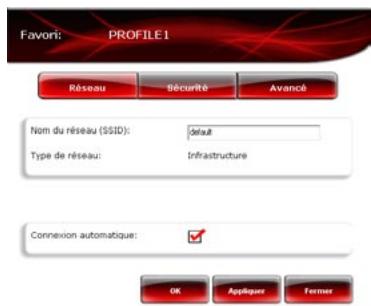

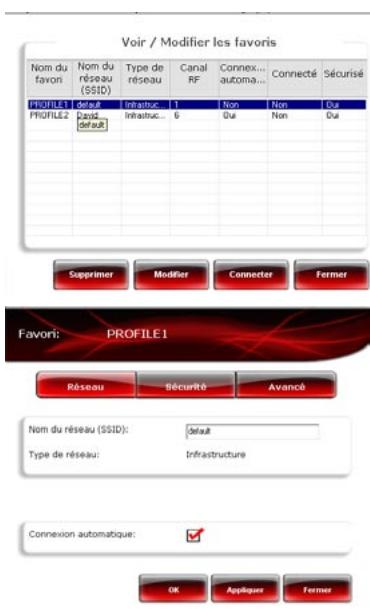

5.9.2. Voir/Modifier les favors 17

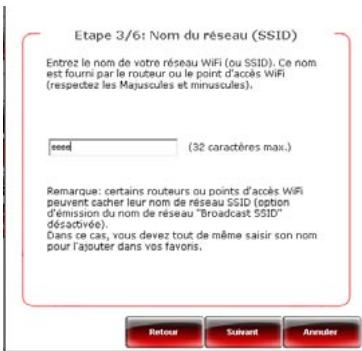

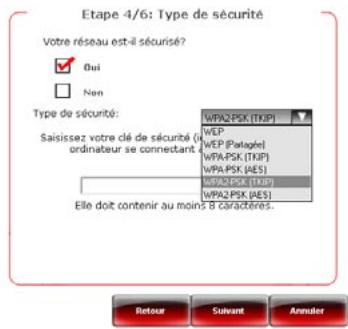

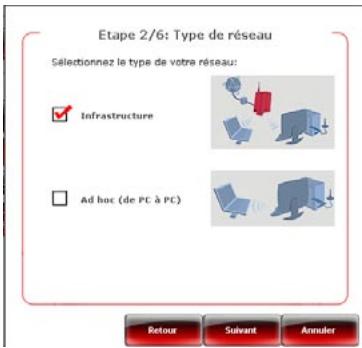

5.9.3. Ajouter un nouveau favori manuelles ou creer un reseau Ad hoc 18

5.10. Les paramètres avancés 21
5.11. A propos de 22
5.12. Réactiver la fonction WiFi intégrée de votre ordinateur 22
5.13. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N PCI 23
5.14. Quitter WiFi Station N 23

6. BIENVENUE DANS LA WIRELESS ATTITUDE 24

6.1. Quelques préreais 24
6.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL .... 24

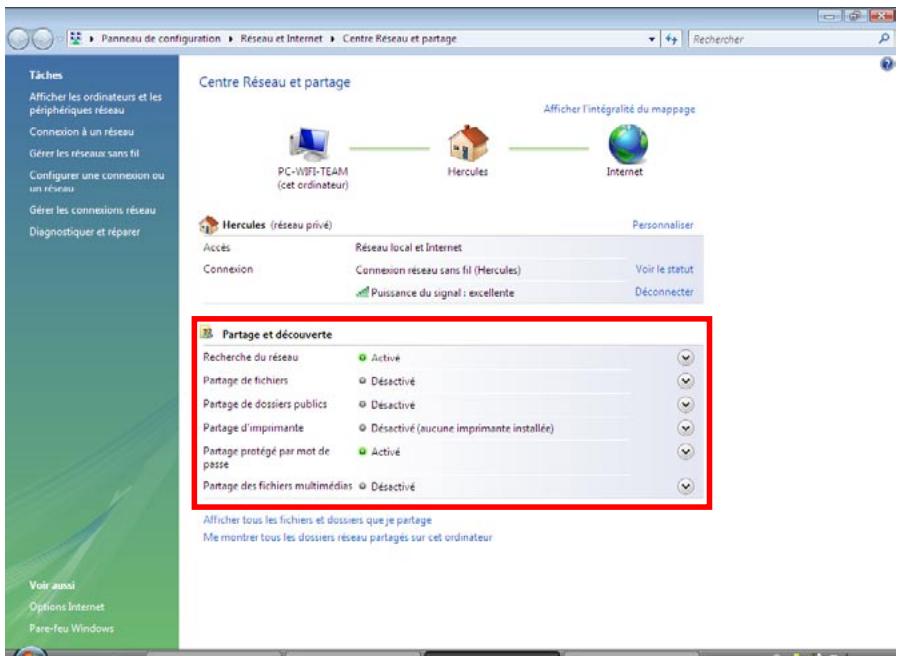

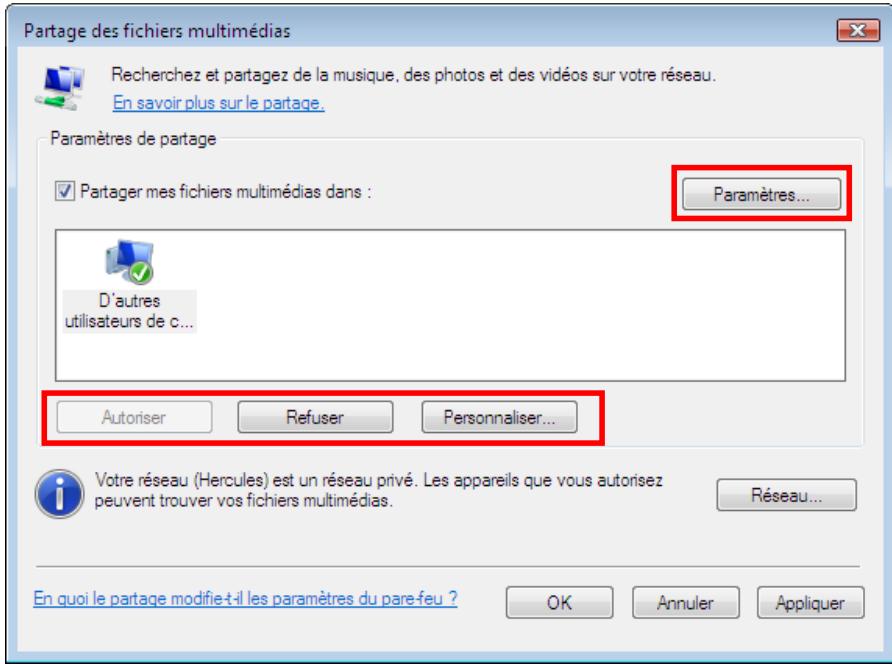

6.2.1. Activer le partage 24

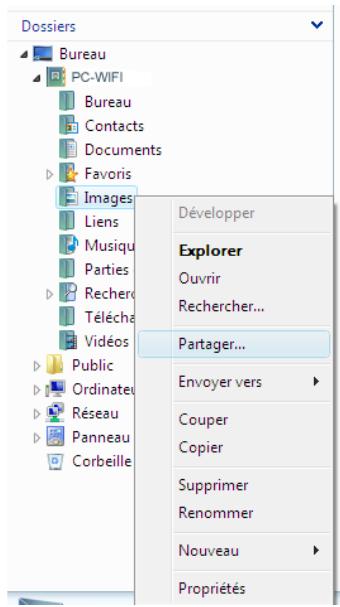

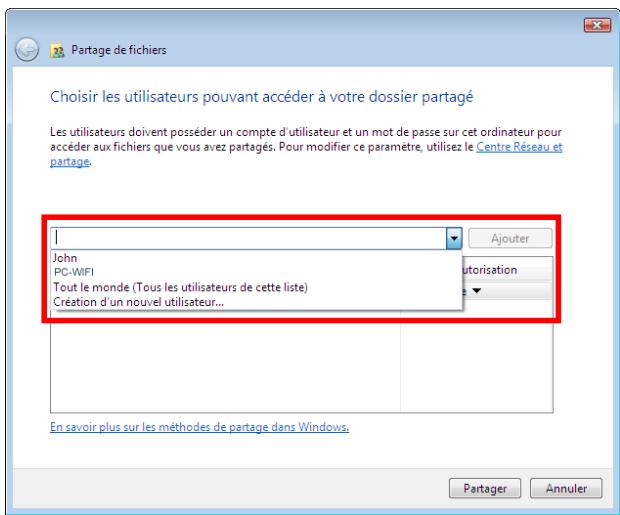

6.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels 27

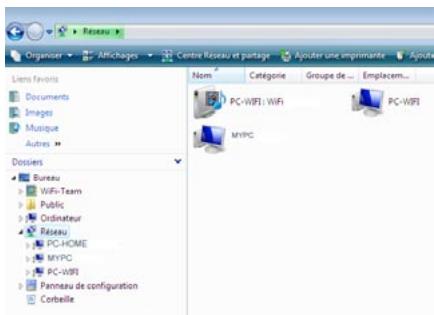

6.2.3. Ordinateurs sous Windows Vista: Acceder aux dossiers partages 29

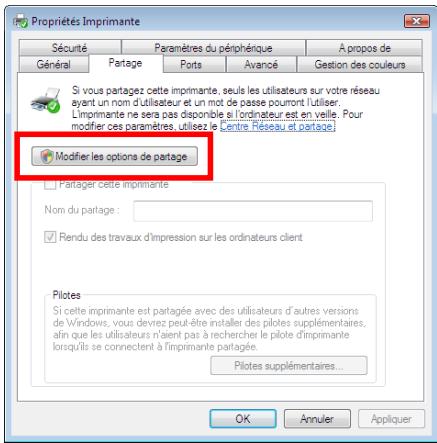

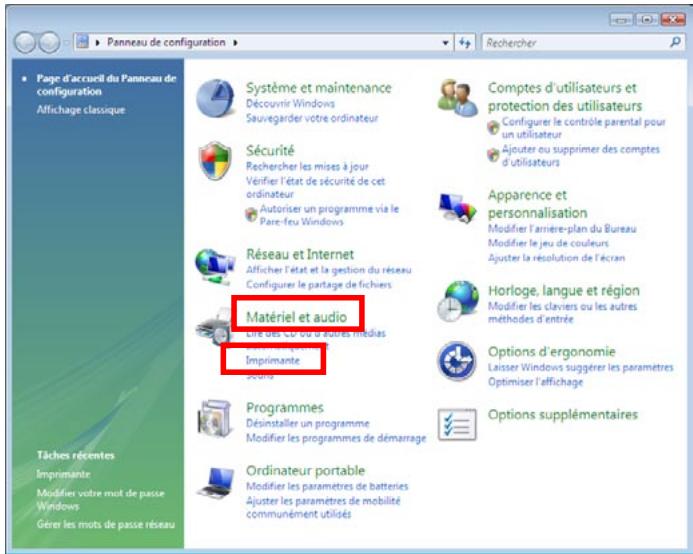

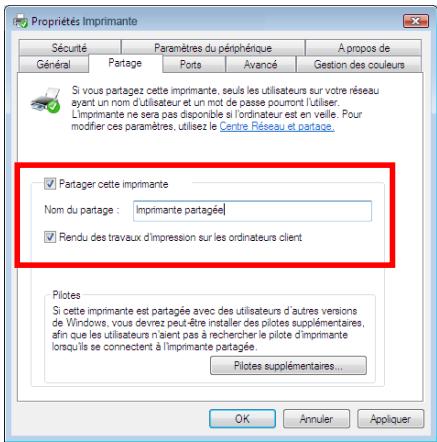

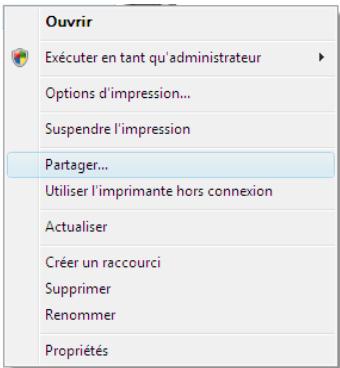

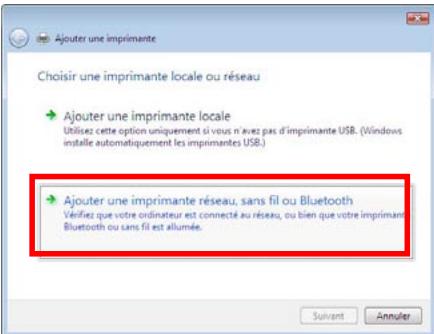

6.2.4. Windows Vista : Metre en partage une imprimante 29

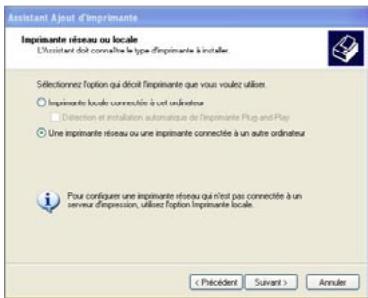

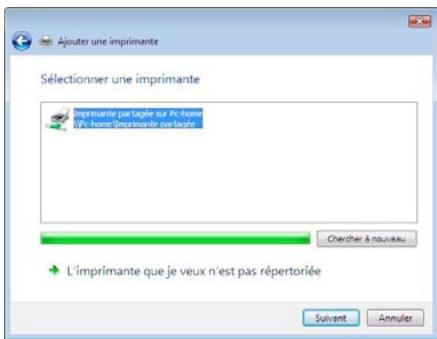

6.2.5. Ordinateurs sous Windows Vista: Acceder à l'imprimante partagée 31

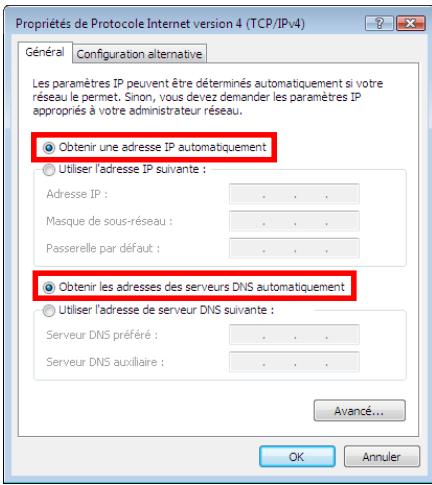

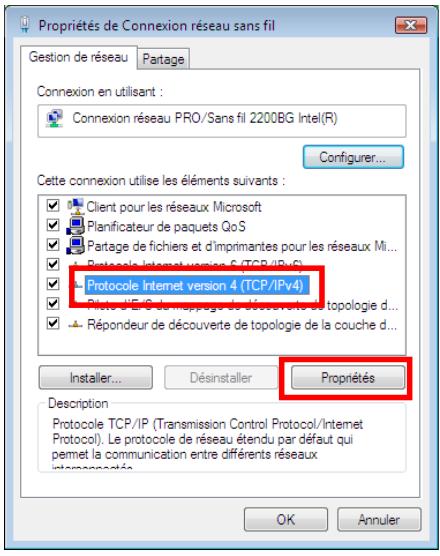

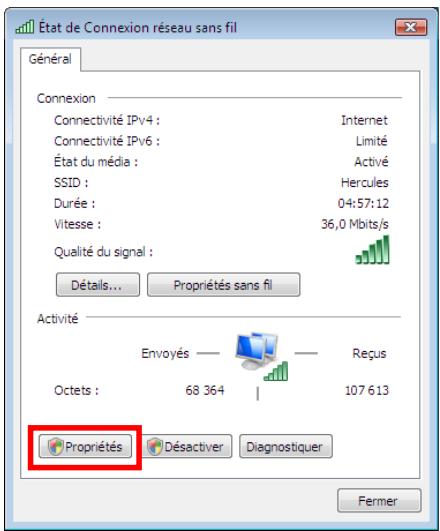

6.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 33

6.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL..... 35

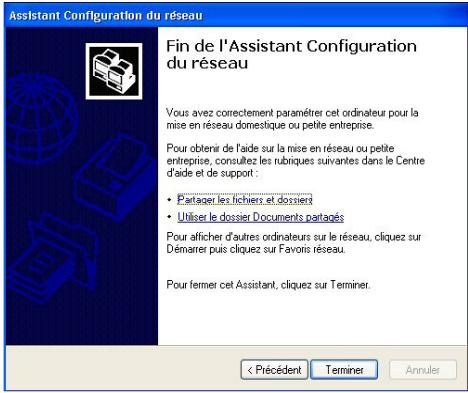

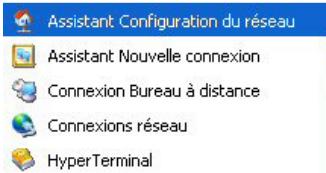

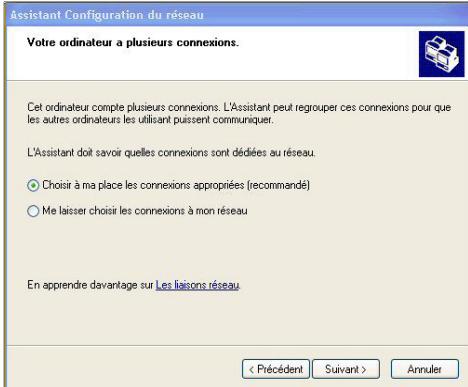

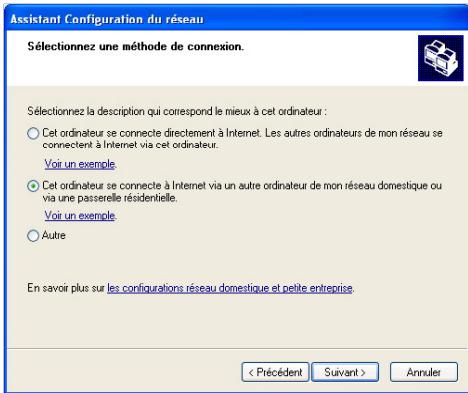

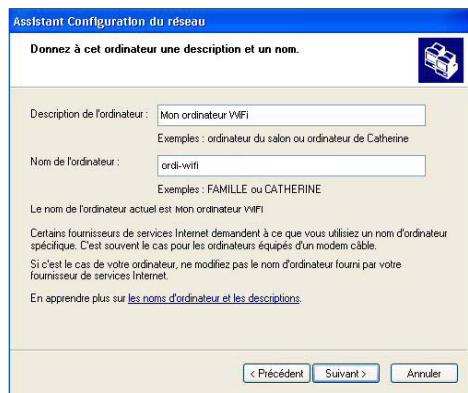

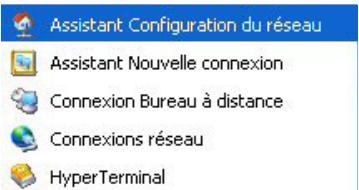

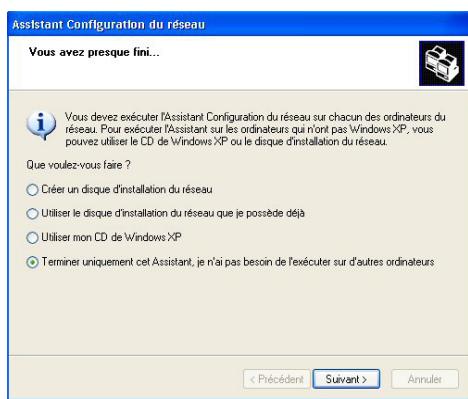

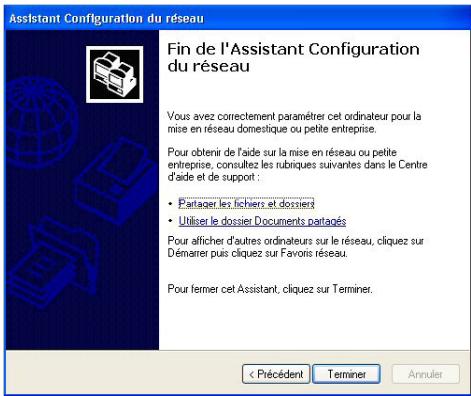

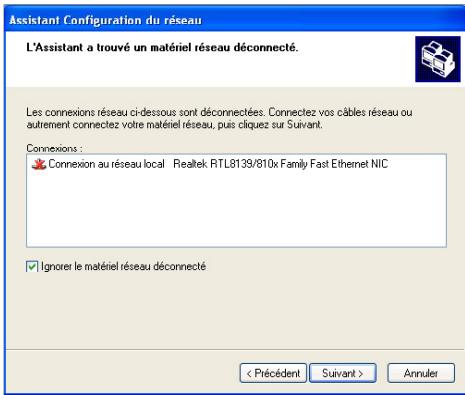

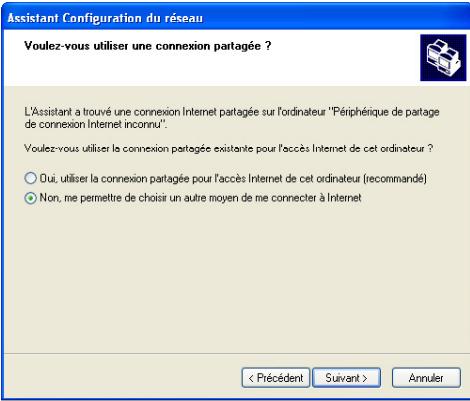

6.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 35
6.3.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc 39

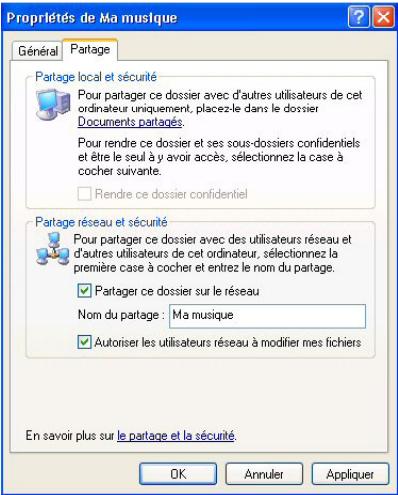

6.3.3. Windows XP: Mettre en partage des dossiers 44
6.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages 45

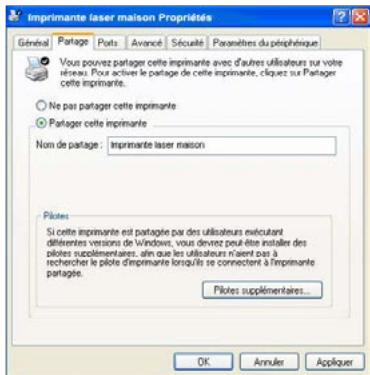

6.3.5. Windows XP : Mettre en partage une imprimante 45

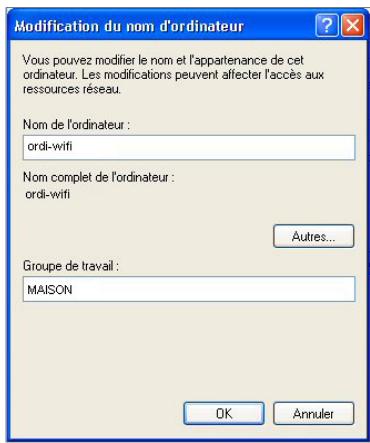

6.3.6. Windows XP: Modifier le nom d'un groupe de travail 47

6.3.7. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 48

6.4. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL .... 48

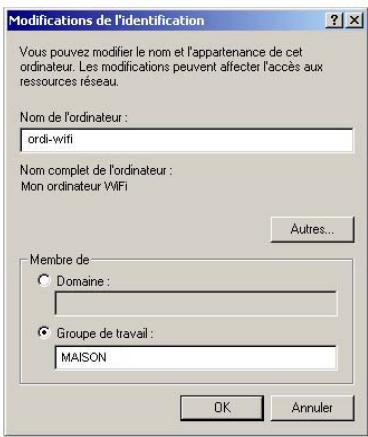

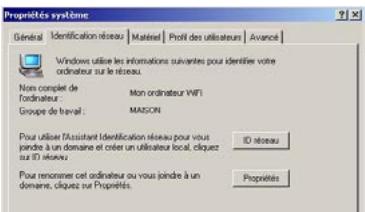

6.4.1. Creer un groupe de travail sous Windows 2000 48

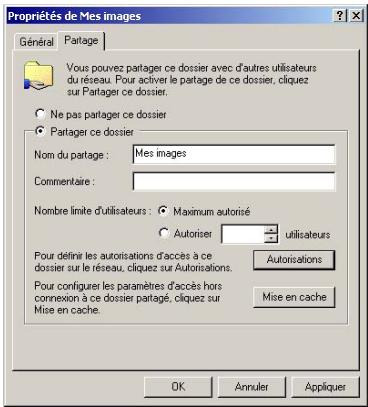

6.4.2. Windows 2000: Metre en partage des dossiers 49
6.4.3. Ordinateurs sous Windows 2000 : Acceder aux dossiers partages 49
6.4.4. Windows 2000: Mentre en partage une imprimante 50

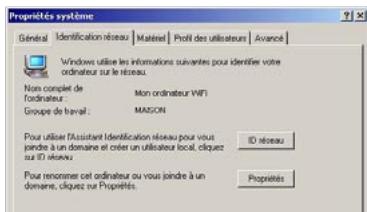

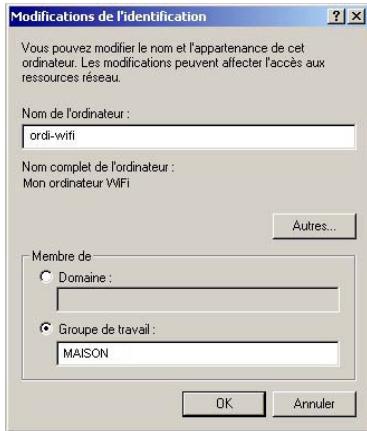

6.4.5. Windows 2000: Modifier le nom d'un groupe de travail 51

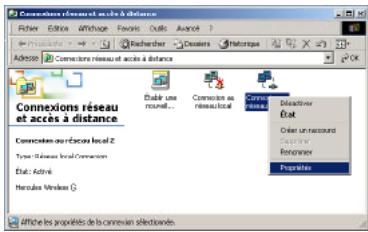

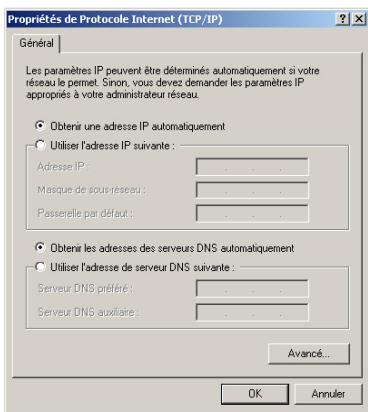

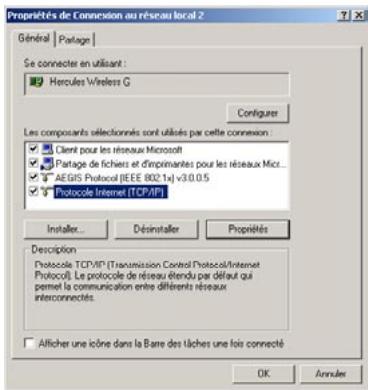

6.4.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure 52

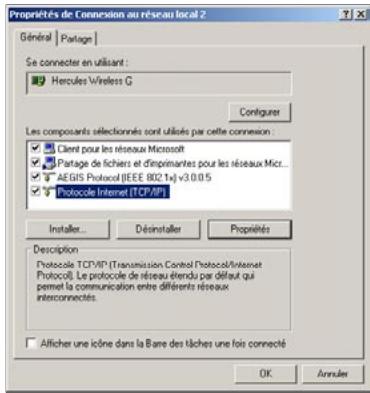

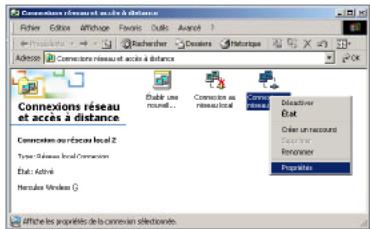

6.4.7. Windows 2000: Partager une connexion ADSL dans un réseau de type Ad hoc 53
6.4.8. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 54

6.5. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL 55

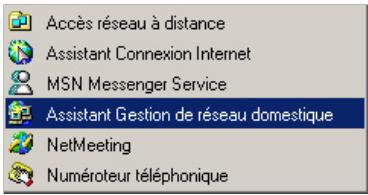

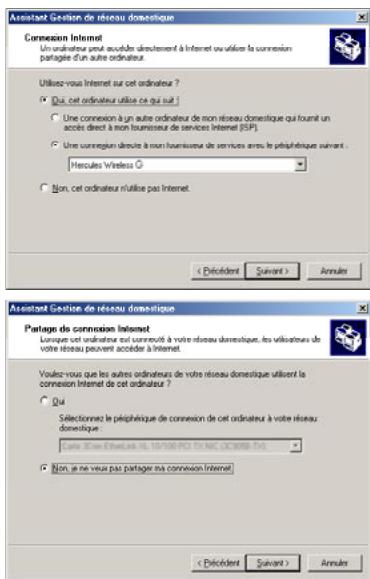

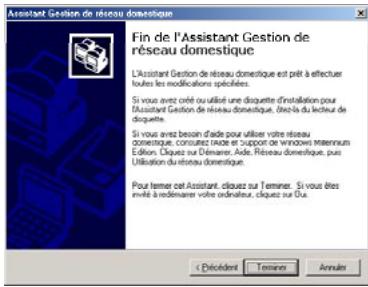

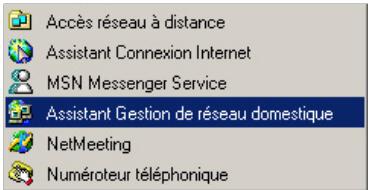

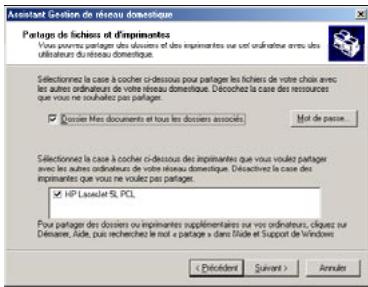

6.5.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure 55

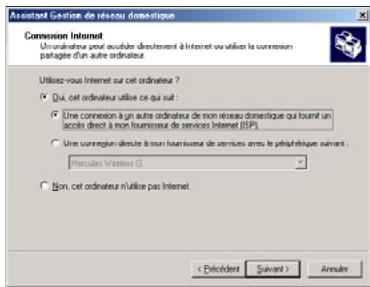

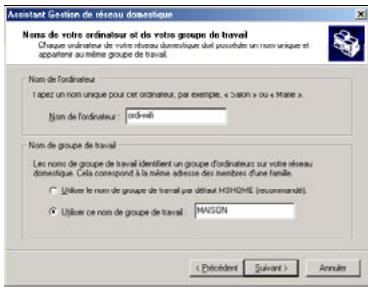

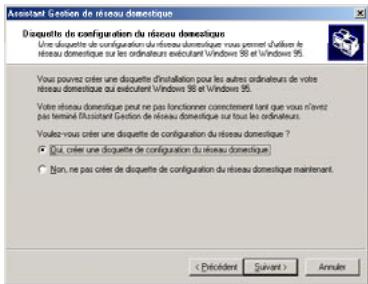

6.5.2. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Ad hoc 57

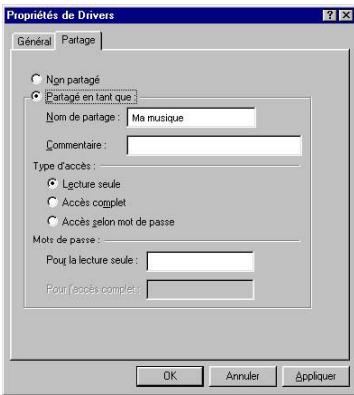

6.5.3. Windows Me : Mettre en partage des dossiers 59
6.5.4. Ordinateurs sous Windows Me: Acceder aux dossiers partages 60
6.5.5. Windows Me : Mettre en partage une imprimante 60
6.5.6. Windows Me: Modifier le nom d'un groupe de travail 62
6.5.7. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 62

6.6. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL .... 63

6.6.1. Windows 98 SE: Creer un groupe de travail 63

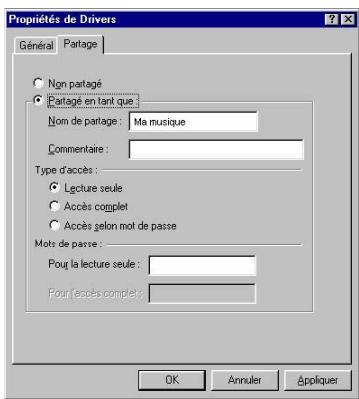

6.6.2. Windows 98 SE: Mettre en partage des dossiers 63
6.6.3. Ordinateurs sous Windows 98 SE: Acceder aux dossiers partages 64
6.6.4. Windows 98 SE: Mettre en partage une imprimante 64

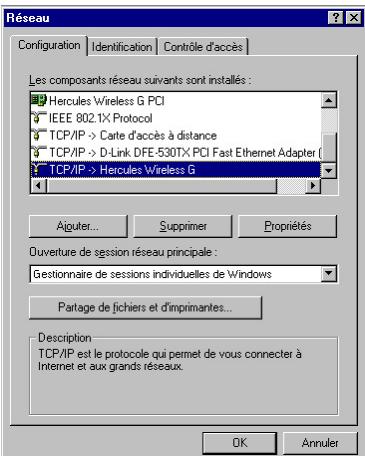

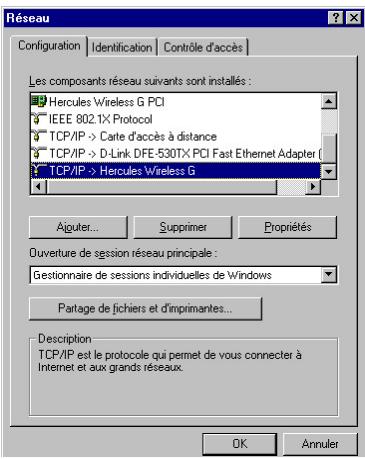

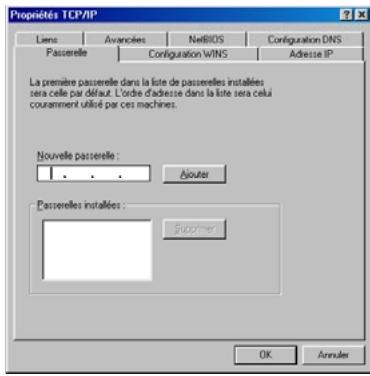

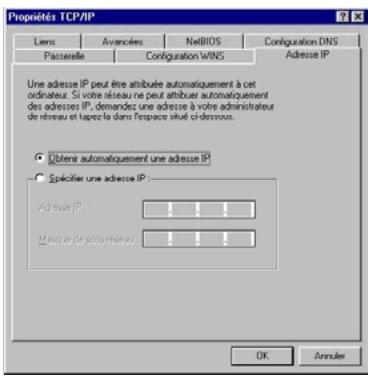

6.6.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure.... 66
6.6.6. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Ad hoc.. 67
6.6.7. Windows 98 SE: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 69

1. GLOSSAIRE 70
2. ASSISTANCE TECHNIQUE 74
3. GARANTIE 74

INTRODUCTION

Le réseau local WiFi permet d'échanger en toute simplicité des données entre ordinateurs places dans la même piece ou dans des pieces différentes, de partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs, de jour en réseau et sur tout de vous affranchir de kilométres de cables.

En suivant les instructions figurant dans ce manuel, vous pourrez installer vous-même un réseau local WiFi et également batir une veritable muraille pour le protégger.

Enfin, grâce à votre carte PCI WiFi Hercules Wireless N, vous allez passer à la vitesse supérieur en termes de débit et de couverture et vivre une nouvelle expérience du sans-fil.

1. SPECIFICATIONS DE HERCULES WIRELESS N PCI

Compatible avec les protocoles WiFi suivants :

• 802.11b : débits de 1, 2, 5,5 et 11 Mbits/s dans la bande des 2,4 GHz
• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz

• 802.11n draft 1.0 et 2.0 : débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilisé 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS15 et variant de 7,2 à 144,44 Mbits/s pour 20 MHz et de 15 à 300 Mbits/s pour 40 MHz

• Plage de fréquence DSSS/CCK et modulation OFDM de 2,412 GHz à 2,484 GHz (13 canaux)

• Compatible avec les protocôles de sécurité suivants :

WEP possédant une longueur de clé de 64 et 128 bits
WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i)
WPA2 avec chiffrement TKIP et AES (protocole de sécurité 802.11i)

1.2. Configuration requise

Intel Pentium III ou AMD 500 MHz et supérieur ou compatible
64 Mo de RAM
50 Mo d'espace libre sur le disque dur pour l'installation des pilotes et de l'application
Lecteur de CD-ROM
- Système d'exploitation : Microsoft Windows 98 SE, Millennium, 2000 SP4, XP Édition familiale & professionnelle SP1/SP1a/SP2, Vista

1.3. Contenu de la boite

Adaptateur réseau WiFi de type PCI
- Bloc 3 antennas 3 dBi
Manuel de l'utilisateur
- CD-ROM d'installation contenant le manuel au format pdf, les pilotes et le logiciel WiFi Station N pour configurer l'adaptateur client

2. INSTALLATION MATÉRIELLE

Avant d'installer le pack WiFi Station N, vous doivent branchier toute Hercules Wireless N PCI.

Éteignez l'ordinateur et tous les périétiques tels que moniteur et imprimante.

1. Debranchez le(s) cordon(s) d'alimentation.

2. Retirez le capot de l'unité centrale (pour de plus amples informations, reportez-vous au manuel de votre PC).

1. Dévissez le cache métallique correspondant à l'emplacement PCI voulu et retirez-le.

L'électricité statique peut endommager votre équipement. Avant de sorting la carte de sa pochette, touche la métallique à l'arrière de votre ordinateur afin d'éliminer l'électricité statique sur votre corps.

• Ne touchez pas les circuits imprimés de la carte.
• Ne laissiez personne toucher la carte.
• Veillez à ce que vos vêtements ne touchent pas les composants.

1. Insérez votre carte dans son emplacement en appuyant sur la carte afin de vous assurer que tous les points de contact sont bien en place.
2. Vissez l'équerre métallique de la carte au chassin de l'ordinateur et remettez le capot de votre PC en place (vis non fournies).
3. Fixez les 3 connecteurs du bloc d'antennes sur le pas des vis de la carte PCI.
4. Déroulez le cable de l'antenne et posez le bloc 3 antennes sur un bureau, une table ou un plan fixe de façon à ce qu'elle soit la plus verticale possible.
5. Rebranche le(s) cordon(s) d'alimentation et allumez votre ordinateur. Voitre carte étant de type « Plug and Play», Windows détectera automatiquement sa présence.

Lorsque Windows affiche la fenêtre de détction automatique de nouveau matériel, cliquez sur Annuler et passez à l'installation du logiciel WiFi 89.10.

3. INSTALLATION DE WIFI STATION N

Maintenant que vous avez connecté votre Hercules Wireless N PCI, vous pouvez installer le pack WiFi Station N. Grace au WiFi Station N, vous allez pouvoir configurer intuitivement et facilement les adaptateurs WiFi du réseau local sans connaissance préalable de la gestion des réseaux. Le pack se compose de deux éléments : les pilotes pour Windows et l'utilitaire WiFi Station N.

3.1. Installer le pack WiFi Station N et la carte PCI

Pour installer le pack WiFi Station N, procedez comme suit :

• Insérez le CD-ROM d'installation fourni dans votre lecteur de CD-ROM.

Le menu d'installation apparait automatiquement.

Hercules

WiFi StationN

X

Bienvenue dans l'assistant d'installation du logiciel WIFI STATION N.

Cet assistant va vous guider dans l'installation du calculi et des pilotes nécessaires au bon fonctionnement de votre produit Hercules Wireless N.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur.

• Si nécessaire, double-cliquez sur Setup.exe.

• Cliquez sur Installer WiFi Station N PCI

• Suivez les instructions à l'écran.

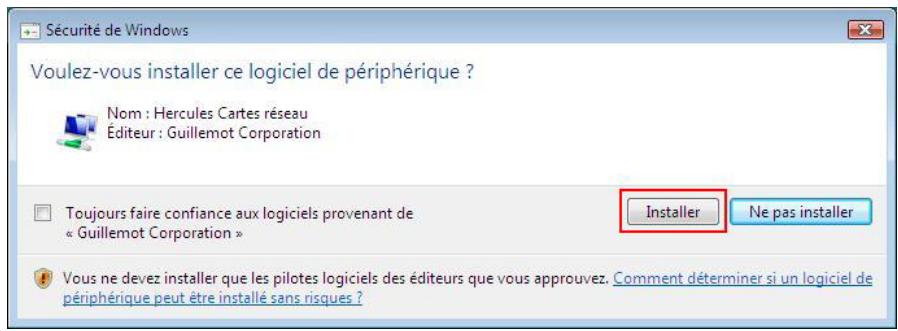

Sous Windows Vista

• Lorsque l'assistant d'installation vous demande si vous souhaitez installer le périhérique Hercules Cartes réseau, cliquez sur le bouton Installer et poursuivez l'installation.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

A la fin de l'installation, l'icone Hercules WiFi Station N apparait dans la barre des tâches et WiFi Station N se lance automatiquement.

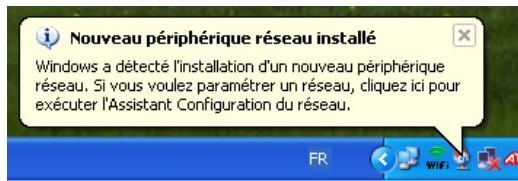

Si le message Nouveau péripérisque réseau installé s'affiche dans la barre des tâches :

• Ne cliquez pas sur l'info-bulle: attendez qu'elle disparaisse ou cliquez sur la croix pour la fermer.
• Reportez-vous au chapitre 5. Bienvenue dans la Wireless Attitude! pour savoir comment configurer votre réseau.

Sous Windows 98 Se/Me

• Redemarrez votre ordinateur lorsque l'assistant vous le demande.

Windows détecte automatiquement votre adaptateur et terme l'installation.

L'icone Hercules WiFi Station N apparait dans la barre des taches.

Vous obtiendrez des performances optimales en plaçant l'antenne à une distance minimale de 2 m du routeur (pour un réseau Infrastructure) ou d'un autre adaptateur WiFi (pour un réseau Ad hoc). En revanche, la portée maximale du WiFi en interieur peut varier de 10 à 30 m en fonction de la puissance du routeur, du type d'antenne (directionnelle ou non), de son positionnement dans une piece et de la présence eventuelle d'obstacles tels que du papier (bibliothèque), du métal, de l'eau (aquarium) ou d'un mur en béton armé entre le point d'accès et l'antenne des ordinateurs WiFi.

Dans le menu d'installation, vous pouvez également consulter et imprimer leprésent manuel au format pdf en cliquant sur Manuel.

En cliquant sur Enregister en ligne, vous pouvez enregistrer votre produit sur le site Web Hercules (une connexion Internet est requise) et bénéficier ainsi du support technique.

Qu'est-ce que le WiFi? Contraction de Wireless Fidelity, WiFi est le nom commercial de la technologie de réseau local sans fil repondant à la norme 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11, mais il est plus facile de parler de WiFi que de norme 802.11! Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre euxs sans cable, et échanger des données à haut débit.

Votre carte Hercules Wireless N PCI, associée à un routeur WiFi N, va constituer l'un des éléments de votre réseau local sans fil. Vous allez en outre bénéficier de sa technologie MIMO qui permet de faire transiter entre l'émetteur WiFi (un routeur ou une box WiFi N, par exemple) et votre carte une plus grande quantité de données sur une plus grande distance. En effet, avec un débit théorique maximal de 300 Mbits/s (contré 54 Mbits/s pour la norme 802.11g), vous vous affranchissez des murs et autres obstacles qui existent dans chaque maison et la consultation d'images video haute définition ou le transfert de fichiers volumineux se font en tout comfort.

Le débit théorique maximal ne peut être atteint qu'avac un routeur WiFi N émettant le signal sur deux canaux (pour plus d'informations sur l'émission sur 2 canaux, reportez-vous au manuel de votre routeur) et en l'absence d'obstacles entre votre routé et votre clé. Pour plus d'informations sur la technologie MIMO et 802.11n, reportez-vous au glossaire ou cliquez ici).

4.1. Choisir son type de réseau

Lechioudetype de reseau dependra du matériel dontvous disposez.

Vous possédez...	Vous nevez...
Un ou plusieurs ordinateurs ainsi qu'un modem routeur ADSL WiFi (ou un modem ADSL Ethernet relié à un routeur WiFi).	Opter pour le mode Infrastructure (mode par défaut des adaptateurs WiFi), dans lequel les adaptateurs sont connectés à votre point d'accès, autrement dit le routeur. Le mode Infrastructure est idéal pour échanger des données, jouer en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Pour savoir comment installer et configurer votre modem routeur ou votre routeur, reportez-vous à la documentation du fabricant.
Un modem ADSL USB ou Ethernet directement relié par un cable à l'un de vos ordinateurs (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc (aussi appelé Peer to Peer ou ordinateur à ordinateur), dans lequel les clients sont connectés les uns aux autres sans aucun point d'accès, c'est-à-dire sans routeur. Pour créé un réseau Ad hoc, vous doivent configurer en mode Ad hoc l'un des ordinateurs (de préférence celui connecté au modem) afin que les autres ordinateurs déetectent ce réseau. Le mode Ad hoc permet d'échanger des données ou jouer en réseau entre deux ordinateurs. En revanche, certains dysfonctionnements inherents à ce mode le destiné à des utilisateurs avances.
Deux ordinateurs équipés d'adaptateurs WiFi (vous ne possédez pas de routeur WiFi).	Opter pour le mode Ad hoc. Plusieurs formats d'adaptateurs WiFi sont disponibles selon le type d'ordinateur dont vous disposez : carte PCI à insérer à l'intérieur d'un ordinateur fixe, adaptateur USB à relier au port USB d'un ordinateur fixe ou portable, ou carte PCMCIA à relier au port PCMCIA Type II libre d'un ordinateur portable. Une fois équipé de son adaptorateur, votre ordinateur devient ce que l'on appelle le client dans le système WiFi

Si vous ne possédez que deux ordinateurs et que vous souhaitez juste les faire communiquer entre 'achat d'un routeur est facultatif. Cependant, sans routeur, vous serez très vite limite dans votre WiFi des que vous souhaiterez investir dans un troisième ordinateur par exemple, ou si vous z partager une connexion Internet. En effet, pour partirager une connexion Internet, l'un des deux auteurs doitetre mis en marche et raccordé au modem ADSL.

Le mode Ad hoc est uniquement utilisable dans le cas ou votre réseau est composé de deux érateurs. Au-delà, il est préférende opter pour le mode Infrastructure (routeur + clients).

4.2. La sécurité d'un réseau local sans fil WiFi

Profiter de la liberté offerte par la technologie WiFi ne signifie pas simplement relier des ordinateurs entre eux sans la presence de fils. Tous les ordinateurs d'un réseau sans fil communiquent entre eux, échangent des données, se partagent des connexions Internet. Il est donc primordial de sécuriser ce système de la(Meilleure façon possible. Pourquoi sécuriser mon système ? Imaginez un voisin habitant dans le même immeuble, lui aussi équipé d'un réseau WiFi, qui déetecte plusieurs réseaux sans fil et désosit levote par inadvertance, car non sécurise. Il profite ainsi de votre connexion Internet alors qu'il ne possède pas de modem ! Cela ne fait pas de lui un pirate informatique, certes (quoique!) mais c'est vous qui payez la facture.

Pour évider ce désagrement, nous vous invitons à consulter le chapitre suivant qui va vous expliquer comment vous connecter à un réseau sans fil et comment le protégé en utilisant l'une des méthodes de sécurisation disponibles.

5. L'UTILITAIRE WIFI STATION N

L'utilitaire WiFi Station N a été développé spécifique par Hercules pour les adaptateurs de la famille Hercules Wireless N. Il vous permet de tirer pleinement profit de toutes les fonctionnalités de votre adaptateur dans une interface conviviale, simple d'utilisation et avec un niveau de sécurité très élevé, basé sur les cryptages WPA-PSK et WPA2.

5.1. Connaître l'etat de la connexion

Après l'installation de WiFi Station N, l'icone Hercules WiFi Station N apparait dans la barre des tâches Windows. Lorsque vous aurez branché l'adaptateur (voir le chapitre Installation matérielle), vous pourrez connaître immédiatement l'état de la connexion :

• Si l'icone est de couleur verte, une connexion au réseau est établie, la force du signal est excellente.
  Si I'icone est de couleur jaune, une connexion au réseau est etablie, la force du signal est bonne.
  Si I'icone est de couleur rouge, une connexion au réseau est etablie, la force du signal est faible : essayez de rapprocher l'antenna de l'adaptateur client de l'antenne du point d'accès.
• Si l'icone est de couleur grise, votre adaptateur client WiFi est détecté, mais il n'est connecté àaucun réseau WiFi : connectez-vous à un réseau détecté par le WiFi Station N.
• Si l'icone est de couleur noire, votre adaptateur WiFi n'a pas eté détecté par Windows : vérifie qu'il est bien branché et activé, reconnexe l'installation, si nécessaire.

Pour lancer WiFi Station N, double-cliquez tout simplement sur I'icone

ans la barre des taches.

5.3. Se connecter à un réseau avec Wi-Fi Protected SetupTM

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalite intégrée WPS (Wi-Fi Protected Setup™), signalée sur le produit ou l'emballage par le logo

Cette technologie simplifie la procEDURE de connexion à un réseau sans fil entre un routeur compatible WPS et votre clé Hercules Wireless N. Deux méthodes s'offrent alors à vous : cliquer simplement sur un bouton situé sur la clé ou dans WiFi Station N, ou enter un code PIN dans l'interface de WiFi Station N.

Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected SetupTM),

votre routeur doit etre compatible et certifie WPS.

5.3.1. Se connecter à un réseau avec le bouton WPS dans WiFi Station N

• Sur notre routeur WiFi : appuyez sur le bouton WPS (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour connecter votre clé en WPS.

• Dans WiFi Station N, accedez à la page Connexion.

• Dans la zone Connexion automatique par WPS, vérifie que la case Routeur équipé d'un bouton WPS est cochée.

Connexion automatique par WPS:

Selectionnez le mode WPS supporté par votre Routeur ou Point d'Accès, puis cliquez sur le bouton ci-contre. S'il ne supporte pas le mode WPS, passer à la connexion manuelle.

Routeurequipe d'un bouton WPS

Routeur non équipé d'un bouton WPS

VotrecodePIN:83070600

Renouvelet

• Cliquez sur le logo en regard de cette option.

Votre clé Hercules Wireless N se connecte à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA2 est automatiquement généree.

Si le routeur WPS n'est compatible qu'avac les clés WPA (et non WPA2), une clé WPA sera généree.

5.3.2. Se connecter à un réseau avec un code PIN

• Dans WiFi Station N, accedez à la page Connexion.
• Dans la zone Connexion automatique par WPS, cochez la case Routeur non équipé d'un bouton WPS

Connexion automatique par WPS:

Sélectionnez le mode WPS supporté par votre Routeur ou Point d'Accès, puis cliquez sur le bouton ci-contre. S'il ne supporte pas le mode WPS, passer à la connexion manuelle.

Routeurequiped'unboutonWPS

Routeur non équipe d'un bouton WPS

VotrecodePIN:83070600

Renouveler

• Notez le code PIN qui s'affiche.
• Entrez ce code PIN dans l'interface de votre routeur WiFi (pour de plus amples informations, reportez-vous au manuel de votre routeur WiFi compatible WPS).

Vous avez ensuite deux minutes pour connecter votre clé en WPS.

• Dans WiFi Station N, accedede nouveau à la page Connexion.

• Cliquez sur le bouton

WiFi Station N connecte votre clé Hercules Wireless N à votre routeur WiFi en utilisant la clé de sécurité définie sur le routeur. Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA ou WPA2 est automatiquement générée.

Remarque: si un autre périhérique WiFi a le même code PIN, cliquez sur le bouton Renouveler pour en obtenir un nouveau.

5.4. Se connecter à un réseau via la liste des réseaux

WiFi Station N s'ouvre par défaut sur la page Connexion et une détction du ou des reseaux WiFi démarre automatique. La liste des reseaux détectés affiche tous les reseaux sécurisés, non sécurisés ou cachés, de type Infrastructure ou Ad hoc.

Pour se connecter à un réseau non sécurisé (la valeur Non figure dans le champ Sécurisé):

• Sélectionnez le réseau souhaité.
• Cliquez sur le bouton Connecter.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuez-lui un nom

Au bout de quelques secondes, une icône verte s'affiche en regard du réseau pour indiquer que vous étés connecté à ce dernier.

Pour que vous ordinateur se reconnectcê automatiquement sur un réseau spécifique, ajoutez-le à votre liste de favors et selectionnez l'option Connexion automatique (pour de plus amples informations, reportez-vous au chapitre 4.6 Ajouter un réseau à ses favors).

Si la connexion au réseau selectionné échoue en mode Infrastructure, vérifie les paramétres de l'ité du routeur (cle, filtrage par adresse MAC,...).

Pour se connecter à un réseau sécurisé (la valeur Oui figure dans le champ Sécurisé, avec la clé utilisée):

• Sélectionnéz le réseau souhaïte.
• Cliquez sur Connecter au réseau.
• Entre la clé de sécurité lorsque WiFi Station N vous la demande.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuuez-lui un nom

Si vous souhaitez vous connecter à un réseau sécurisé, vous devez connaître la clé de sécurité e. En effet, avant d'établier la connexion, WiFi Station N vous demandera de saisir cette clé (un age vous aidera à identifier le type de clé requis).

Pour se connecter à un réseau caché (le champ Nom du réseau (SSID) est vide):

Si, parmi les reseaux déteçés, un ou plusieurs reseaux ne comportent pas de nom (champ Nom du réseau (SSID) vide), cela signifie que le réseau ne diffuse pas son nom. Pour vous connecter à ce réseau, sélectionnez-le, puis :

• Cliquez sur le bouton Connecter au réseau.
• Entrez son nom de réseau (SSID) dans la fenêtre qui s'affiche.
• Si ce réseau est sécurisé, saisisse la clé utilisée.
• Si vous le souhaitez, ajoutez le réseau aux favors en cochant la case Oui et attribuuez-lui un nom

Maintenant que vous savez comment vous connecter à un réseau, vous allez pouvoirmettre immédiatement en pratique les différentes possibités du WiFi. En vous reportant au chapitre 6 Bienvenue dans la Wireless Attitude!, vous allez pénérez dans l'univers passionnant du sans-fil et apprendre comment partager des dossiers, une imprimante ou une connexion ADSL.

Si vous souhaitezAAParavant explorer toutes les fonctionnalités du WiFi Station N, nous vous invitons à dire les chapitres ci-après.

Sous Windows Vista

Après avoir établi la connexion à votre réseau, Vista vous demande de selectionner l'emplacement de votre réseau parmi : Domicile, Bureau ou Lieu public.

Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs prênts sur le réseau (principe du « Voir et être vu »), indispensable pour pouvoir partager par la suite des DOSiers, son imprimante et sa connexion ADSL).

Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications fournies par Windows Vista.

Il se peut que Windows Vista ne vous propose pas de sélectionner votre emplacement réseau à ce qui est etCHOISSE pour vous, par default, un emplacement public (c'est notamment le cas si vous vous ne déja connecté à un réseau). Pour désirir un autre emplacement, vous devrez clicker sur le lien d'annaliser situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du site Réseau et partage.

5.5. Se connecter à un réseau à l'aide de l'Assistant de connexion

Si vous ne vous rappelez plus du nom de votre réseau dans la liste des réseaux détectés par WiFi Station N :

• Cliquez sur le bouton Assistant de connexion, accessible depuis la fenetre d'accueil.
• Entrez les 6 premiers caractères de l'adresse Mac de votre routeur sans saisir les « : » ou les « - » évientuels ( cette adresse figure sous le routeur).
• Si le réseau est sécurisé, entrez la clé de sécurité.

5.6. Ajouter un réseau à ses favorsis

Pour ajouter un réseau à la liste de vos favoris, sélectionnez le réseau dans la liste des réseau déetectés, puis cliquez sur le bouton Ajouter aux favoris. L'Assistant de création d'un nouveau favori se lance.

Cet assistant simplifie l'ajout de reseaux à vos favoris en renseignant automatiquement certaines fenêtres avec les paramètres fournis par le WiFi Station N. Il ne vous reste plus qu'à rentrer les informations suivantes : le nom du favori (Etape 1), la clé de sécurité (Etape 4) si le réseau est sécurisé, la connexion automatique ou non au réseau (Etape 5). Pour de plus amples informations sur cet assistant, reportez-vous au chapitre 4.9. Voir, modifier ou ajouter des favorsis.

5.7. Effectuer une recherche de réseaux

Au lancement de WiFi Station N, une recherche des reseaux déetectés s'effectue automatiquement. Par la suite, vous pouvez rafraîchir manuellement la liste des reseaux déetectés enclinquant sur le bouton Re-scanner. La mire suivante s'affiche alors pendant la recherche :

Pendant la recherche, il est possible que la mire soit fixe. Cela signifie que le module d'animation n'est pas installé sur toute ordinaireur. Pour bénéficier de l'animation, vous nevez télécharger ce le sur Internet et suivre les instructions d'installation.

5.8. Consulter les paramètres de la connexion

Les informations de la zone Etat de la connexion ne sont pas accessibles ou modifiables. Elles regroupent tous les paramètres correspondant au réseau connecté :

Point d'acces / Routeur

Nom du réseau (SSID): Hercules

Adresse MAC (BSSID): 00-60-B3-A7-2E-4A

Fabricant: Hercules Technologies SAS

• Nom du réseau (SSID): leSSID (Service Set Identifier, identifient d'ensemble de service) est le nom unique partagé par les clients et le point d'accès d'un réseau sans fil.

• Adresse MAC (BSSID): l'adresse MAC est une adresse unique créée par le constructeur du routeur, destinée à identifier cet élément au sein d'un réseau. Elle est constituée de l'identifant d'organisation (le constructeur) et de l'identifant unique du produit.

• Fabricant : nom du fabricant du point d'accès/routeur. Vous pouvez vérifier à cet endroit que vous utilisez bien votre point d'accès.

• Nom : nom du favori que vous avez saisi, si le réseau a déjà eté enregistré.

Sécurité

Type de sécurité : Aucun

• Type de sécurité: La norme de sécurité WiFi permet de sécuriser les échanges d'informations dans votre réseau. Les types de sécurité supportés par WiFi Station N sont WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK(AES) et WPA2.

• Détails TCP/IP: informations relatives aux protocoles Internet TCP/IP attribuées par le routeur/point d'accès une fois la connexion au réseau effectuee.

Connexion

Canal RF: 2

Type de réseau : Infrastructure

Qualité liaison :

• Canal RF: canal de fréquence utilisé par le réseau local WiFi pour communiquer.

• Type de réseau: architecture de réseau choisis, Infrastructure ou Ad-hoc (ordinateur à ordinateur).

• Débit montant : valeur indiquant le débit en émission.

• Débit descendant : valeur indiquant le début en réception.

• Qualité liaison : une barre de progression (gradée de 0 à 100% ) donne l'etat de la connexion entre le point d'accès et l'adaptateur WiFi Hercules Wireless N.

5.9. Voir, modifier ou ajouter des favors - Créer un réseau Ad hoc

Un favori est un ensemble de paramétres de connexion à un réseau Infrastructure ou Ad hoc connu (le votre, celui d'un voisin, d'un ami). WiFi Station N vous permet de garder en mémoire, de manière simple, les paramétres d'un réseau, ou de voir ou modifier des+favoris existants.

Dans un réseau Ad hoc (ordinaire à ordinaire), la création d'un favori équivaut à créé réellement son sans fil entre les ordinateurs.

5.9.1.Les options de sécurité

Pour éviter qu'une personne extérieure se connecte induément à votre réseau, il est fortement conseilé de le sécuriser. Le tableau ci-après récapitule les 5 types de sécurité supportés par WiFi Station N.

Type	Niveau de sécurité	Clé utilisée
WEP	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisé sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WEP (Partagée)	Niveau de sécurité basé sur le WEP, utilisant en outre une méthode d'authentication par clé partagée.	Clé au format hexadecimal de 64 bits (10 caractères) ou 128 bits (26 caractères).
WPA-PSK (TKIP)	Niveau de sécurité élevé de première génération, spécialement conçu pour les environnementes de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum.
WPA-PSK (AES)	Niveau de sécurité supérieur au WPA-PSK (TKIP), utilisant une méthode de cryptage basée sur la nouvelle norme de sécurité IEEE 802.11i.	Mot de passer de 8 caractères alphanumeric minimum.
WPA2 (TKIP)	Niveau de sécurité très élevé de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericiques minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).
WPA2 (AES)	Niveau de sécurité supérieur au WPA2 (TKIP), également de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumericiques minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une lecture (a-z ou A-Z).

1. Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E à une clé de 64 bits). Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une lettre (ou A-Z).

5.9.2. Voir / Modifier les favorsis

Le bouton Voir / Modifier les favorsis fait apparaitre une fenetre contenant les favorsis deja enregistrés.

Fenetre Voir / Modifier les favorsis

Dans cette fenêtre, vous pouvez :

• Supprimer un favors de la liste.
• Modifier les paramètres de base, de sécurité ou les paramètres avances de votre favori.
  -Vous Connecter au réseau correspondant au favorsi selectionne.
  -Fermer la fenetre Voir / Modifier les favors pour revenir a I'onglet Gestion des favors.

Onglet Réseau (accessible après avoir cliqué sur le bouton Modifier)

Nom du réseau (SSID): saississez leSSID (Service Set Identifier, identifient d'ensemble de service), c'est-à-dire le nom unique partagé par les clients et le point d'accès de votre réseau sans fil.

Type de réseau : Infrastructure ou Ad hoc.

Canal RF (Ad hoc uniquement): selectionnez le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

Connexion automatique: cochez cette case pour que le client se connecte automatiquement à ce réseau.

Onglet Sécurité (accessible après avoir cliqué sur le bouton Modifier)

Securise: le réseau peut etre non securise (Non) ou securise (Oui); dans ce cas vousdezuezCHOIR le type de sécurité et entree une cléde cryptage.

Type de sécurité WEP, WEP (Partagée), WPA-PSK (TKIP), WPA-PSK (AES) ou WPA2.

Clé de sécurité : entrez une clé de cryptage de 10 ou 26 caractères hexadécimaux pour une clé WEP, de 8 à 63 caractères pour une clé WPA-PSK et WPA2.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E).

Onglet Avancé (accessible après avoir cliqué sur le bouton Modifier - uniquement sous Windows 98SE/Me/XP/2000)

Economie d'énergie (mode Infrastructure uniquement): cochez cette case pour activer la fonction d'économie d'énergie. L'adaptateur est étant après l'envoi ou la réception des données sur le réseau. En mode Ad hoc, cette fonction n'est pas disponible, car les clients doivent être allumés pour pouvoir communiquer entre eux.

Preambule (mode Ad hoc uniquement): signal permettant de synchroniser l'heure entre les adaptateurs WiFi. Par défaut, la valeur Auto est sélectionné.

Seuil RTS et Seuil de fragmentation: par défaut, ces valeurs sont au maximum. Si vous les avez modifiées sur le routeur, vous nevez également les modifier ici.

5.9.3.Ajouter un nouveau favori manuellement ou creer un réseau Ad hoc

Pour creer un favori (Réseau Infrastructure ou Ad hoc) spécifique à la maison ou au bureau, par exemple, une solution pratique consiste à utiliser l'Assistant de création d'un nouveau favori. Pour lancer cet assistant, vous doivent désigné un réseau present dans la liste des réseaux déetectés par le WiFi Station N, puis cliquer sur le bouton Ajouter aux favoris, accessible depuis la fenêtre d'accueil.

Si vous connaissiez les paramètres de votre réseau, vous pouvez également créé vous-même votre favori ou votre réseau Ad hoc en cliquant sur le bouton Ajouter un nouveau favori manuelle / Créer un réseau Ad hoc.

La création manuelle d'un nouveau favori ou d'un réseau Ad hoc se compose des étapes suivantes :

• Étape 1: entrez ici le nom de votrefavori, par exemple Travail, Sport,...

• Étape 2 :CHOISSEZ VOIRE ARCHITECTURE réseau parmi les modes Infrastructure et Ad hoc, l'architecture Infrastructure étant proposée par défaut. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs ou plus sans point d'accès, un des ordinateurs créé le réseau tandis que le second ne fait que le détector. Si vous avez cliqué au préalable sur le bouton Ajouter aux favorsis, les champs sont déjà renseignés.

Si vous optez pour le mode Ad hoc, vous devrez selectionner le canal RF dans une liste de canaux disponibles (1 à 13), le canal 1 étant le canal par défaut.

• Étape 3: donnez le nom de votre réseau (nom SSID). Si vous avez cliqué au préalable sur le bouton Ajouter aux favoris dans la fenêtre Connexion, le champ est déjà renseigné avec le nom SSID recherche.

Si vous souhaitez creer votre réseau Ad hoc, attribuez-lui ici le nom de votrechoix.

• Étape 4: indiquez si votre réseau est sécurisé. Par défaut, Non est proposé. Si vous connaissez ses paramètres de sécurité, cliquez sur Oui. Sélectionné ensuite votre Type de sécurité dans le menu dérounant et indiquez la clé de sécurité (10 caractères hexadécimaux, par exemple, pour un cryptage WEP).

En mode Infrastructure, la clé de sécurité correspond à la clé saisie dans le modem routeur. En mode Ad hoc, vous saississez votre propre clé de sécurité; elle sera nécessaire à tout périhérique souhaitant se connecter à votre réseau.

• Étape 5 (uniquement sous Windows 98SE/Me/XP/2000):CHOISSEZ si vous souhaitez vous connecter automatique au réseau à chaque démarrage de l'ordinaire. Par défaut, Oui est proposé.

• Étape 6: les paramètres de connexion que vous venez de définir sont résumés dans cet écran. Cliquez sur Sauver pour ajouter votre réseau à la liste des favorsis.

En mode Infrastructure :

• Si le réseau n'est pas détecté, ou si vous étés déjà connecté à ce réseau: le réseau est simplement enregistré dans la liste des favorsis.
  Si le réseau est détecté, mais que vous n'y étés pas connecté actuellément, une boite de dialogue vous propose de vous connecter.

En mode Ad hoc :

• Si le réseau n'est pas détecté : une boite de dialogue vous propose d'activer le réseau.
• Si vous étés déjà connecté au réseau: le réseau est simplement enregistré dans la liste des favoris.
  Si le réseau est détecté, mais que vous n'y étés pas connecté actuellément, une boite de dialogue vous propose de vous connecter.

La connexion automatique à un réseau Ad hoc déactive la connexion automatique aux réseaux Infrastructure enregistrées dans les Favoris. Si le réseau Ad hoc n'est pas détecté au démarrage de l'ordinateur (c'est-à-dire s'il n'a pas été créé et activé sur un autre ordinateur de votre réseau), il est automatiquement activé sur toute ordinateur (il est alors détecté par les autres ordinateurs de votre réseau).

L'onglet Paramètres avances contient les paramètres de connexion avances du client de votre réseau WiFi. Nous vous recommendons de ne PAS modifier ces paramètres à moins de savoir exactement ce que vous faites.

• Mode WiFi (uniquement sous Windows 98Se/Me/XP/2000):CHOISSEZ le mode 802.11B/G mix (la clé fonctionnera avec les standards 802.11b et g uniquement) ou le mode 802.11B/G/N mix (la clé fonctionnera indifféremment avec les standards 802.11b, g ou n).

• Si, à l'exception de votre Hercules Wireless N, vous ne posséez que des périhériques 802.11b 02.11g, il est préféable deCHOISIR l'option 802.11B/G mix. Vous obtiendrez ainsi de更好地 rmances dans les taux de transfert. En effet, la détction de la norme 802.11n augmente légarement nps de traitement.

De même, optez pour le mode 802.11B/G mix si vous rencontres des difficultés à vous connecter avec la clé Hercules Wireless N.

Si vous ne savez pas si vos produits sont 802.11b, g et/ou n, choisissez l'option 802.11B/G/N mix.

• WiFi Boost : mode qui consiste à envoyer des paquets de données lorsque la bande passante est moins sollicitée, afin d'améliorer les performances du début. Cette technologie propriétaire ne fonctionne qu'avce les produits Hercules WiFi N.

• Activer le mode WiFi Multimédia : mode permettant d'attribuer une priorité par rapport aux types de données qui transient sur le réseau. Si vous cochez cette option, les priorités seront affectées comme suit :

Priorité	Type
1	Voix sur IP (appels effectuels via Internet)
2	Données video
3	Autres applications utilisant réseau leseau (navigator Internet,...)
4	Applications en tâche de fond (impressions, téléchangements, messagerie,...)

Par exemple, si la bande passante n'est pas suffisante pour laisser passer simultanément un appel via Internet, la diffusion d'une video, la navigation sur Internet et un téléchargement, la fonction WMM metra en attente le téléchargement, puis la navigation sur Internet, puis la video. L'objet est de garantir un comfort d'utilisation optimal pendant la tâche principale.

Vous pouvez activer ou désactiver librement cette option. Sachez cependant que si vous désactivez cette option, la bande passante sera répartie entre toutes les tâches en cours, sans ordre de priorité, ce qui pourrait naître à votre comfort d'utilisation (par exemple, des coupures intempéstives de vos appeals via Internet ou de vos vidés, ou un ralentissement du téléchargement).

La fonction WMM n'est compatible qu'avac d'autres peripériques WMM.

• Fonction économique d'énergie: activé ce mode si vous souhaïte économiser l'énergie de périhériques mobiles connecté en WiFi à votre réseau. Choisissez ensuite les types de données concernés : audio, video, tâches de fond ou autres applications.

• Connexion directe avec d'autres PC : cette fonctionnalité permet de faire communiquer directement plusieurs péripériques WiFi sans passer par le routeur. Pour ce faire, il suffit d'entrez l'adresse MAC des péripériques souhaits et de définir eventuellement un décai pendant lequel la communication directe reste valide.

Le bouton Appliquer valide les paramètres sélectionnés.

5.11. A propos de

Le bouton A propos de, situé en haut à droite de l'écran, affiche notamment les informations de version de l'utilitaire WiFi Station N et des pilotes utilisés par le client WiFi.

5.12. Réactiver la fonction WiFi intégrée de votre ordinateur

Si vous ordinateur intègre la fonction WiFi, WiFi Station N la désactive automatiquement (uniquement sous Windows 98Se/Me/XP/2000) lors de son installation. Pour réactiver cette fonction :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Utiliser Microsoft Zero Config comme utiliser de configuration (Windows XP uniquement).

Votre fonction WiFi integree est de nouveau active. Vous pouvez retirer votre adaptateur Hercules Wireless N.

Pour reactiver WiFi Station N comme utiliser de configuration de votre adaptateur Hercules Wireless N :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Utiliser Hercules WiFi Station N comme utiliser de configuration.

Utiliser Microsoft Zero Config comme utiliser de configuration

Utiliser Hercules WiFi Station comme utiliser de configuration

Si vous utilisez la configuration Microsoft Zero Config (Windows XP uniquement) et que vous a tateur Hercules Wireless N est always branché, certains ontlets, certains boutons ou certaines dans du WiFi Station N ne s'afficheront pas ou ne seront pas disponibles.

5.13. Désactiver temporairement la fonction WiFi de l'adaptateur Hercules Wireless N PCI

Pour éviter de désinstaller complètement l'application WiFi, ou de désactiver via Windows son adaptateur WiFi ou de le débrancher, Hercules a prévu une fonction qui permet de couper très simplement l'émissionréception WiFi. Àsiç vous pouvez vous absenter en toute tranquilité pendant quelques heures, toute intrusion sur votre réseau est impossible. Lorsque vous rentrez chez vous, il suffit de rallumer le WiFi.

Pour désactiver la fonction WiFi pendant votre absence :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et Sélectionnez Couper mon WiFi.

Pour réactiver la fonction WiFi :

• Dans la barre des tâches Windows, cliquez à l'aide du bouton droit de la souris sur l'icone Hercules WiFi Station N et sélectionnez Allumer mon WiFi.

Allumer mon WiFi

Couper mon WiFi

5.14. Quitter WiFi Station N

Le bouton Fermer permet de faire passer WiFi Station N en arrêté-plan, mais l'application reste active. Pour quitter définitivement WiFi Station N, vous devez cliquer à l'aide du bouton droit de la souris sur l'icone WiFi Station N dans la barre des tâches de Windows et Sélectionner Quitter.

6. BIENVENUE DANS LA WIRELESS ATTITUDE!

Dans les chapitres suivants, nous allons vous montré comment le sans-fil est étretement lié à la convivialité et la facilité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

6.1. Quelques prérequis

• Chaque ordinateur que vous souhaitez développer un adaptateur WiFi.
• Pour/partager une connexion ADSL,voiremodem ADSL doit etre allumé et voire ligne ADSL doit etre activée.
• Vous doivent déterminer au préalable si vous utilisez un réseau Infrastructure ou Ad hoc. Rappel : l'Infrastructure est un réseau de type un point d'accès + deux ordinateurs au moins tandis que dans le mode Ad hoc, vous avez deux ordinateurs sans point d'accès.

6.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des donnees, une imprimante ou une connexion ADSL entre des ordinateurs Equipes de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au meme groupe de travail. En revanche, si vous efectue le partage entre Windows Vista et un systeme d'exploitation anterieur, voirlez a bien definir le meme groupe de travail sur tous vos ordinateurs. Pour savoir comment creer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque: les chemins d'accès ci-dessous peuvent varier légarement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

Vouv avez associéVote ordinateur a un reseau privé (par opposition a un reseau public). A ce titre, les options de discovery (c'est-à-dire la possibilité de voir des peripheriques et ordinateurs extérieurs et d'être vu par d'autres reseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

6.2.1.Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous doivent activer le partage depuis le Centre Réseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icone de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activier le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton © situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désactivé

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut acceder aux fichiers et aux imprimontes que vous avoue partagés à partir de cet ordinateur.

Activer le partage de fichiers

Desactiver le partage de tichiers

Appliquer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent partager.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.

• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou selectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et creator des fichiers (le contenu de ces dossiers ne contienda aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désacté

Quand le partage du dossier Public est activé, les personnes du réseau peuvent acceder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un acces réseau puisse ouvir des fichiers
Activer le partage a fin que toute personne avec un acces reseau puisse ouvrir, modifier et creer des fichiers
Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'acceder à ce dossier)

Applicuer

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage d'imprimante

Remarque : pour activer le partage d'imprimante, vous doivent avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton ©itué en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès reseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activer le partage d'imprimante

Desactiver le partage d'imprimante

Appliqueur

• Cliquez sur Appliquer. Dans la fenetre de confirmation Windows Vista, cliquez sur Continuer.

Activier le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidEOS et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désacté ou sur le bouton ©itué en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multimédias Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent acceder aux morceaux musicaux, aux images et aux videos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partages sur le réseau.

• Dans la fenêtre Partage des fischiers multimédias qui s'affiche, cochez la case Partager mes fischiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramétres tels que: autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désirir les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

6.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels

Rappel: Sous Windows Vista, il existe deux types de dossiers: les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinaire, alors qu'un dossier public est un dossier que tout autre utiliser de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire deCHOISIR les personnes qui auront acces à leur contenu et de définir le niveau d'autorisation, comme indiquedans la procedure ci-apres.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partager.

1. Dans la fenêtre Partage de fichiers, Sélectionnéz le ou les utilisateurs qui pourront acceder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou selectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créé de nouveaux utilisateurs enclistant dans la liste déroulante sur Création d'un nouvel utiliser...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur: Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'acceder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFI\Users\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminate.

Le dossier est désormais partagé. Vous pouvez maintainer afficher tous les dossiers et fichiers partages sur l'ordinateur ou les dossiers partages sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

Afficher tous les fichiers et dossiers que je partage

Me montré tous les dossiers réseau partages sur cet ordinateur

6.2.3. Ordinateurs sous Windows Vista : Acceder aux dossiers partages

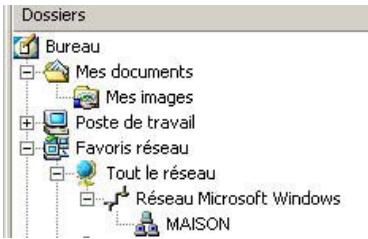

1. Dans l'explorateur de fichiers, accessible dans Demarrer/Ordinateur, double-cliquez sur Reseau.

Vous accedez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: \PC-WIFUsers\Mes documents\Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.
2. Si un mot de passer a ete definei, saisisze Your nom d'utiliser et voire mot de passage.

Tous les dossiers partages apparaiscent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partages.

6.2.4. Windows Vista : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinaireur sur lequel elle est branchée et installée.

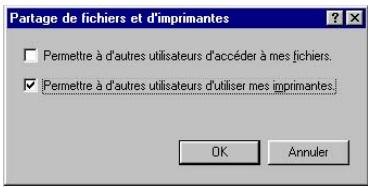

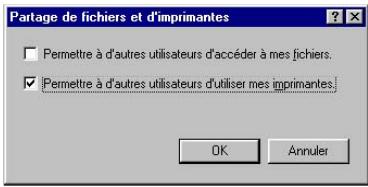

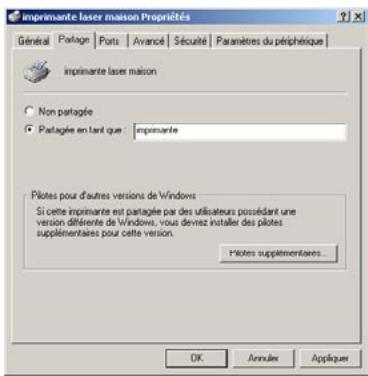

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et selectionnez l'option Partager...

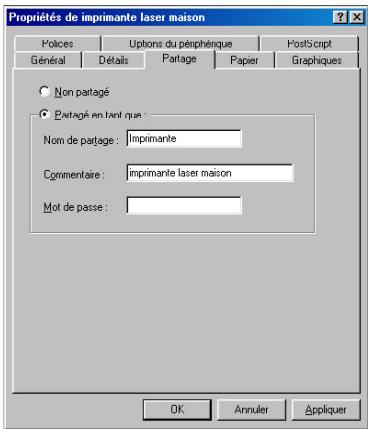

1. Dans la fenêtre Propriétés de Imprimante, cliquez sur le bouton Modifier les options de partage.

2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

3. Cochez la case Partager cette imprimante.

4. Choisissez le nom de l'imprimante qui sera affché sur le réseau dans Nom du partage.
5. Cliquez sur Appliquer, puis sur OK.

6.2.5. Ordinateurs sous Windows Vista : Acceder à l'imprimante partagée

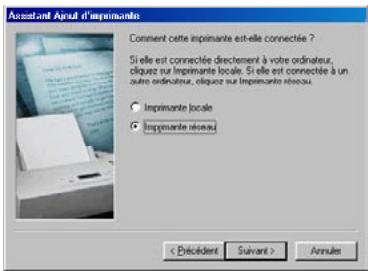

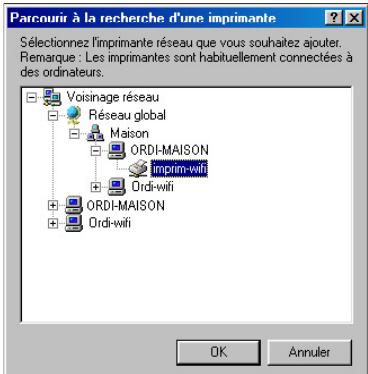

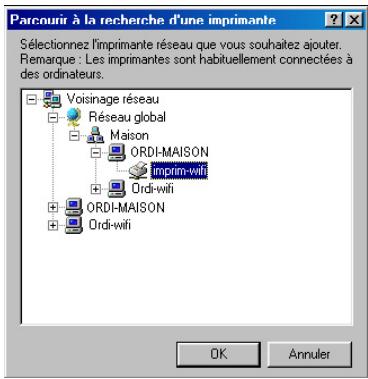

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliques sur Demarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

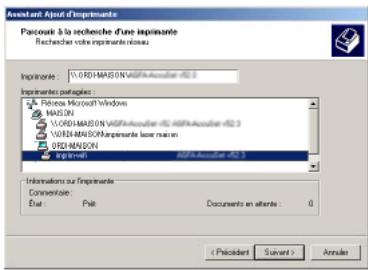

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliqueur Suivant.

3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

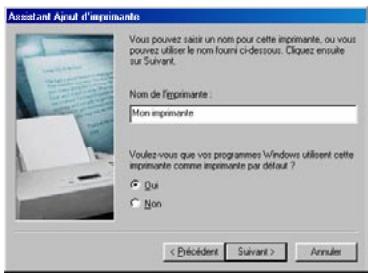

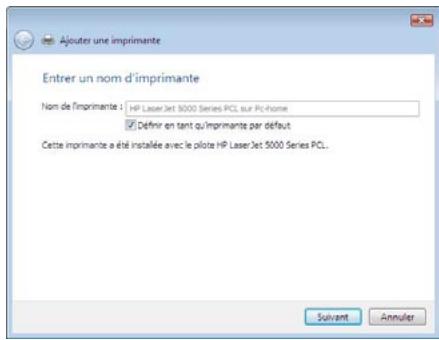

4. Validez le nom de votre imprimante, puis cliquez sur Suivant.

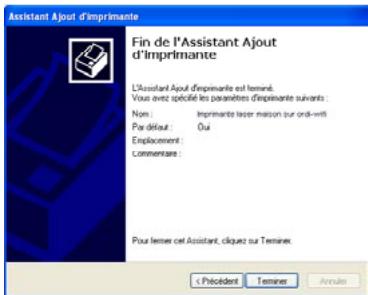

5. Cliquez sur Terminer pour fermer l'assistant.

6.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un réseau connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Livebox, votre Modem routeur Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suívez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous reliée à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAA, par exemple).
2. Accedez au Centre Résseau et partage. Pour ce faire, cliquez sur l'icone de résseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.
3. Cliquez sur le lien Voir le statut.

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
2. Cliquez sur OK pour valider.
3. Procedez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour acceder à Internet, il vous suffitMAINTenant de lancer yourself navigateur Internet.

6.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à creer un veritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légarement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

6.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinaire:

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseaux ci-dessous sont déconnectées. Connectez os cables réseau ou autrement connectez vos matériel réseau, puis clèuez sur Suvain.

Connexions:

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel reseau déconnecté

Suiyant 2

Annuler

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'assistantant a trovue une connexion Internet partagée sur l'ordinateur "Periphérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Dui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommende)
Non, me permettre de besoin un autre moyen de me connecter à Internet

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Sélectionnez une méthode de connexion.

Selectionnez la description qui correspond le mieux à cet ordinateur

Cet ordinaire se connecte directement à Internet. Les autres ordinaires de mon réseau se connectent à Internet via cet ordinaire.
Voiunexample.
Cot ordreateur se connecte a Internet via un autre ordreateur de mon réseau domestique ou via une passereille résidenteriale.
Voiunexample
Autre

En savoir plus sur les configurations reseau domestique et petite entreprise

<Précièdent

Suivant

Annuler

La fenetre ci contre peut apparue si I'Assistant a trovue un matériel reseau déconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établiesse la connexion de votre périhérique réseau à votre routeur (pour de plus amples informations, reportez-vous au chapitre

2. L'utilitaire WiFi Station N).

La fenetre ci-contre peut apparaitre si l'Assistant a trovue une connexion Internet partagée sur I'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

2. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Autre.

3. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

Assistant Configuration du réseau

Sélectionnez vous connexion Internet.

Sélectionnez votre connexion Internet à partir de la liste suivante.

L'Assistant a préférenciation 'Connexion au réseau local 2^n en tant que connexion la plus susceptible d'être correcte.

Connexions :

Connexion au reseau local 2 Carre reseau Fast Ethernet PCI Realtek RTL8139 Family #2

Connexion 13942 Carte reseau 139442

T Connexion reseau sans fil

Carte reseau 1394 #2

Hercules Wireless PCI Card HVGPCI-54

En savoir plus sur Comment déterminer votre connexion Internet

Suivant

Annuler

Assistant Configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avrez sélectionné n'est pas reconnommée car plus d'un ordinaire se connecte directement à Internet. Il n'y apes de moyen sécurité de patager des fichiers entre ordinaires en protegeant toute ordinaire des menaces de sécurité Internet.

Microsoft recommende un réseau dans lequel tous les ordinateurs se connectent à Internet via un seuin ordinaire ou via une passerelle résidencelle.

Caf. An assistant ayant la pleure de connexion Internet (ICF) sur ce ordreateur, ICF vaupropter le client et sauf sauf le client, les autres clients ne donnant pas l'informateur espécifiques cet ordreateur de patager des因为他们 avec d'autres ordinateurs de sousveillance.

Pour on soit plus en de moitièments configurations réseçus ou des techniques réseçues avances à l'année 2014, la réalisation actuelle, constitueances réseçues reconnues dans le Centre d'Aide et de support.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Votre ordinateur a plusieurs connexions.

Cet ordinaire compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinaures les utilisant puisent communier.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisis à ma place les connexions appropriées (recommandé)

Me laisser besoin les connexions a mon reseau

En apprendé davantage sur Les liasons réseau

<Précièdent

Suivant

Annuler

1. Si la fenetre ci-contre apparait, seLECTIONnez la connexion réseau sans fil Hercules Wireless N, puis cliquez sur Suivant.

2. Lorsque cet écran d'ajretissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.

1. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistantCDF les connexions appropriées.

2. Cliquez sur Suivant.

Assistant Configuration du réseau

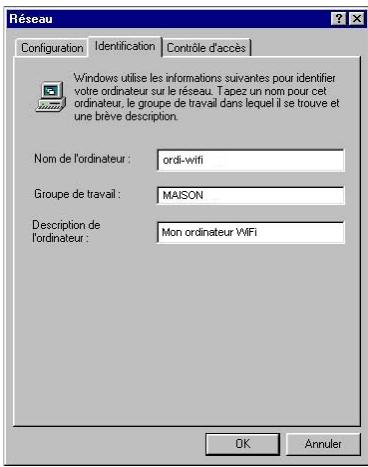

Donnez a cet ordinateur une description et un nom.

Description de l'ordinaire: Mon ordinaire WFi

Exemples: ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur :

ordi-wifi

Exemples:FAMILLE ou CATHERINE

Le nom de l'ordinaire actuel est Mon ordinaire WiFi

Cettes fournisseurs de services Internet demandent à ce que vous utilisez un nom d'ordinaire spécifique. C'est souvent le cas pour les ordinaires équispés d'un moderne cable.

Si c'est le cas de voite ordinaire, ne modifies pas le nom d'ordinaire fournir par toute fournisseur de services Internet.

En apprende plus sur les nombres d'ordinateur et les descriptions.

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Nommezvoitrereau.

Nominez-vous reseau en specificif un nom de groupe de travail ci-dessus. Tous les ordinateurs de cette reseau devraient avoir leieme nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples:DOMICILE ou BUREAU

Suivant>

Annuler

Assistant Configuration du réseau

Vous avez presque fini...

You've desecutive établiant Configuration du réseau sur chaque ordre des ordinateurs du réseau. En cas de l'origine d'une détection, la configuration XP, vous pouvant utiliser le CD de Windows XP ou le disque d'installation du réseau.

Queyouez-vousfaire？

Creer un disque d'installation du réseau
Utiliser le disque d'installation du réseau que je possede déjà
Utiliser mon CD de Windows XP
Terminer uniquement cet Assistant, je n'a pas besoin de l'executer sur d'autres ordinateurs

<Précièdent

Suivant>

Annuler

1. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entre, puis cliquez sur Suivant.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

1. Avant de terminer la procédure, vous pouvez déslectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complémentération relatif au partage de DOSiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation windows, vous pouvez vous reporter à l'aide en ligne de Windows.

6.3.2. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Ad hoc

Procedez comme suit pour chaque ordinateur :

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
   L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaître si l'Assistant a trouve un matériel réseau déconnecté.

1. Si vous connexion reseau sans fil Hercules Wireless N Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établiesse la connexion de votre péripérique réseau (reportez-vous au chapitre L'utilitaire WiFi Station N).

La fenêtre ci-contre peut apparaitre si l'Assistant a trouvez une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

Sur l'ordinateur équipé du modem ADSL :

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Cét ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via cet ordinateur.
2. Cliquez sur Suivant, puis selectionnez la connexion Internet correspondant à votre modem. Cliquez de nouveau sur Suivant.
3. Lorsque vous ordinateur compte au moins trois connexions (ou péripériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, sélectionnez l'option Me faiser désirir les connexions à mon réseau, puis cliquez sur Suivant.

1. Parmi les connexions proposées, laissez cochée la case correspondant à votre connexion réseau sans fil Hercules Wireless N et décochez les autres, puis cliquez sur Suivant.

Sur les ordinateurs qui sont utilisés la connexion Internet partagée :

1. Dans la fenêtre Sélectionnez une méthode de connexion,CHOISSEZ l'option Cet ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passerelle résidentière.
2. Cliqueur Suivant.
3. Lorsque votre ordinateur compte au moins trois connexions (ou/peripheriques reseau), la fenetre ci-contre s'affiche. Dans ce cas, selectionnez l'option Choiser a ma place les connexions appropriées.
4. Cliquez sur Suivant.

Poursuivez comme suit pour chaque ordinateur :

1. Saisissez le nom de l'ordinateur et eventuellesment une description.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).

1. Cliquez sur Suivant.

2. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et eventuellesment une description.

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relié en réseau.

1. Cliquez sur Suivant.

2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant cont figure l'ordinateur. Cette operation peut prendre quelques minutes.

Si vous reseau n'est composé que d'ordinateurs sous Windows XP:

1. Sélectionnez l'option Terminer uniquement cet Assistant.

Si vous réseau est composé d'ordinateurs sous Windows XP et/ou d'ordinateurs sous Windows 98 SE, Me, 2000):

1. Vous pouvez selectionner l'option Creer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.
   Lorsque la procEDURE est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.
   Vou puez maintainant acceder à Internet en lançant tout simplement votre navigateur (Internet Explorer ou Netscape Navigator). Le partage de dossiers ou d'une imprimante nécessite en revanche quelques efforts supplémentaires, mais en suivant pas à pas les chapitres suivants, toutes ces subtilités n'auront plus de secret pour vous.
   Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas automatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent étabir au préalable la connexion Internet sur l'ordinateur équipé du modem.
   Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour toute question relative au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

6.3.3. Windows XP : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez maintainant partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

1. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le reseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et enregistrer les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et sécurité permet uniquement de partager des fischiers entre plusieurs utilisateurs d'un même PC. Les fischiers sont alors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche de partager des fischiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenetre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de creer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager

6.3.4. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été définài à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Demarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissant.

6.3.5. Windows XP : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres périhériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et Sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres péripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

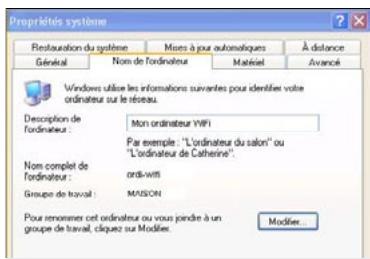

6.3.6. Windows XP: Modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avances uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Panneau de configuration/ Performances et maintenance/ Système.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Un message Windows indique que l'opération a reussi et que vous doivent redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

6.3.7. Windows XP : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Vou pouve activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux reseaux, economiser la batterie,...

• Cliquez sur Demarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless N est présente.

• Si son etat est Désactivé, cliquez à l'aide du bouton croit de la souris sur votre Connexion réseau sans fil et seLECTIONnez Activer.
• Si son est activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et sélectionnez Désactiver.

6.4. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est préfable que les ordinateurs appartiennent au même groupe de travail.

6.4.1. Créer un groupe de travail sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saississe le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous doivent redémarrer l'ordinaireur.
2. Cliquez de nouveau sur OK.

6.4.2. Windows 2000: Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également limiter l'accès au dossier en choisisant un nombre d'utilisateurs limite et un type d'accès dans les Autorisations.

1. Cliquez sur Appliquer, puis sur OK.

6.4.3. Ordinateurs sous Windows 2000 : Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Accessoires/ Explorateur Windows.
2. Double-cliquez sur Favoris reseau, Tout le reseau, puis sur Reseau Microsoft Windows.
3. Double-cliquez sur votre groupe de travail.

Vous accedez à la liste des ordinateurs de votre groupe de travail.

1. Double-cliquez sur I'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissent.

6.4.4. Windows 2000: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installee.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, selectionnez le bouton radio Partagée en tant que et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.

4. Cliquez sur Suivant pour rechercher l'imprimante mise en partage.

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

1. Si vous le souhaitez, définièsez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

6.4.5. Windows 2000: Modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avances uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous nevez redemarrer l'ordinateur.
2. Repetez la Procedure pour chaque ordinateur.

6.4.6. Windows 2000 : Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Paramètres/Connexions réseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless N.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et sélectionnez Propriétés.

1. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionnéz Protocôcle Internet (TCP/IP).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtes.

Windows peut vous demander de redémarrer votre ordinaire.

Pour acceder à Internet, il vous suffitMAINENANT de lancer.
votrecavigateur Internet.

6.4.7. Windows 2000 : Partager une connexion ADSL dans un réseau de type Ad hoc

• L'ordinateur équipé du modem ADSL devra être sous Windows XP (Windows 2000 gérantlement le partage de la connexion Internet). Les ordinateurs qui sont utilisier la connexion Internet gée pourrait être équipés de Windows 98 SE.

Pour savoir comment configurer l'ordinateur équipé du modem ADSL, reportez-vous au chapitre 6.2.2. Utiliser l'Assistant Configuration du réseau dans un réseau Ad hoc.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Cliquez sur Demarrer/Parametes/Connexions reseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless N.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et Sélectionnez Propriétés.
4. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionné Protocôcle Internet (TCP/IP).
5. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtes.

Windows peut vous demander de redémarrer votre ordinaire.

Pour acceder à Internet, il vous suffitMAINtenant de lancer.
votrecavigateur Internet.

• Chez certains fournisseurs d'accès Internet, il se peut que la connexion ne s'effectue pas automatique. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé codem.

6.4.8. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless N sous Windows 2000 :

• Accédez au Gestionnaire de périhériques.
• Sélectionnéz votre adaptateur Hercules Wireless N dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.

6.5. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows Me consiste à faire appel à l'Assistant Gestion de réseau domestique. Cet assistant va vous aider à créé un veritable réseau domestique.

6.5.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure

1. Cliquez sur Demarrer/Programmes/Accessoires/ Communications/Assistant Gestion de réseau domestique.

1. Cliquez sur Suivant.

Si vous avez déjà utilisé cet assistant sur cet ordinateur, le panneau Options d'installation s'affiche. Sélectionnez Je veux modifier les paramètres du réseau domestique de cet ordinateur, puis cliquez sur Suivant.

1. Dans la fenêtre Connexion Internet, sélectionnez l'options Une connexion directe à mon fournisseur de services avec le périphérique suivant :
2. Sélectionnez dans le menu dérounant votre adaptateur Hercules Wireless N, puis cliquez sur Suivant.
3. Si la fenêtre Partage de connexion s'affiche, Sélectionnez Non, je ne veux pas/partager ma connexion Internet.
4. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur.
   Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Sélectionnez l'option Utiliser ce nom de groupe de travail et saississe le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliqueur Suivant.

1. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passer.
2. Si vous le souhaitez, vous pouvez activer le partage de votre imprimante en la sélectionnant dans la liste.
3. Cliquez sur Suivant.
4. Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'options Oui, créé une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez besoin le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me vous demande de redémarrer votre ordinateur. Au redémarrage, un message vous invite à configurer vos autres ordinateurs.

6.5.2. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Ad hoc

L'ordinateur équipé du modem ADSL devra être sous Windows XP (Windows Me gérant difficilement le partage de la connexion Internet). Les ordinateurs qui sont utilisier la connexion Internet partagée pourrait être équipés de Windows Me.

Pour savoir comment configurer l'ordinateur équipé du modem ADSL, reportez-vous au chapitre 6.2.2. Utiliser l'Assistant Configuration du réseau dans un réseau Ad hoc.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Programmes/Accessoires/ Communications/Assistant Gestion de reseau domestique.
   L'Assistant se lance.
2. Cliquez sur Suivant.

• Si vous avez déjà utilisé cet assistant sur cet ordinateur, enneau Options d'installation s'affiche. Sélectionnez Je modifier les paramètres du réseau domestique de ordinateur, puis cliquez sur Suivant.

• Dans la fenêtre Connexion Internet, Sélectionnez l'options Une connexion à un autre ordinateur de mon réseau domestique qui fournit un accès direct à mon fournisseur d'accès Internet (ISP).

• Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur.
   Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
2. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliqueur Suivant.

2. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passer.

3. Si vous le souhaitez, vous pouvez activer le partage de votre imprimante en la sélectionnant dans la liste.
4. Cliquez sur Suivant.

1. Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'options Oui, créé une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me peut vous demander de redémarrer votre ordinateur.

Pour acceder à Internet, il vous suffitMAINtenant de lancer.
votrecavigateur Internet.

Chez certains fournisseurs d'accès Internet, il se peut que votre connexion partagée ne s'effectue pas netatiquement lorsque vous lancez votre navigateur Internet. Dans ce cas, vous doivent établier au niveau la connexion Internet sur l'ordinateur équipé du modem.

6.5.3. Windows Me : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Gestion de réseau domestique, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vou pouve également limiter l'accès au dossier en choisissant un type d'accès et un mot de passer.

• Si l'onglet Partage ne s'affiche pas, vous doivent activer partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'acceder a mes fichiers.

Windows peut vous demander d'insérer le CD-ROM d'installation.

6.5.4. Ordinateurs sous Windows Me : Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows Me, le nom du groupe de travail a été définài à l'aide de l'Assistant Gestion de réseau domestique.

1. Cliquez sur Demarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage reseau et developpez l'arborescence.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissant.

6.5.5. Windows Me : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel st branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton croit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprim wifi, par exemple).

1. Cliquez sur Appliquer, puis sur OK.

Si I'onget Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre à d'autres utilisateurs d'utiliser mes imprimantes.

Windows you demande de redemarrer votre ordinateur.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnéz l'imprimante partagée, puis cliquez sur OK.
3. Cliquez sur Suivant.

1. Si vous le souhaitez, définièsez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

6.5.6. Windows Me : Modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avances uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnez l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous nevez redemarrer l'ordinateur.
2. Repetez la Procedure pour chaque ordinaire.

6.5.7. Windows Me : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison: éviter temporairement de se connecter aux réseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur sous Windows Me :

• Accédez au Gestionnaire de périhériques.
• Sélectionnéz votre adaptateur Hercules Wireless N dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows Me, reportez-vous à l'aide de Windows.

6.6. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 98 SE, il est préféable que les ordinateurs appartiennent au même groupe de travail.

6.6.1. Windows 98 SE: Créer un groupe de travail

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnéz l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Windows you demande de redémarrer l'ordinaireur.
2. Repetez la Procedure pour chaque ordinateur.

Remarque : pour modifier le nom d'un groupe de travail, suivez la meme procedure.

6.6.2. Windows 98 SE : Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partaged en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vou pouve également limiter l'accès au dossier en choisisant un type d'accès et un mot de passer.

Si I'onget Partage ne s'affiche pas, vous devez activer le partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Reseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'acceder a mes fichiers, puis cliquez sur OK.
4. Cliquez sur OK pour fermer la fenetre.

Windows peut vous demander d'insérer le CD-Rom d'installation et de redémarrer l'ordinaireur..

6.6.3. Ordinateurs sous Windows 98 SE : Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage reseau et develloppez l'arborescence.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaissant.

6.6.4. Windows 98 SE : Mentre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprim wifi, par exemple).

1. Cliquez sur Appliquer, puis sur OK.

Si I'onget Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'utiliser mes imprimantes.

Windows you demande de redémarrer votre ordinateur.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnéz l'imprimante partagée, puis cliquez sur OK.

3. Cliquez sur Suivant.

4. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

5. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

6.6.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenetre Réseau, Sélectionné le composant TCP/IP -> Hercules Wireless N.
3. Cliquez sur Propriétés.

1. Dans l'onglet Adresse IP, selectionnez Obtenir automatique une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, sélectionnez-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtes.

Windows peut vous demander de redémarrer votre ordinateur. Pour acceder à Internet, il vous suffitMAINENANT de lancer libre navigateur Internet.

6.6.6. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Ad hoc

L'ordinateur équipe du modem ADSL devra être sous Windows XP (Windows 98 SE générant difficilement le partage de la connexion Internet). Les ordinateurs qui sont utilisier la connexion Internet partagée pourrait être équipés de Windows 98 SE.

Pour savoir comment configurer l'ordinateur équipé du modem ADSL, reportez-vous au chapitre 6.2.2. Utiliser l'Assistant Configuration du réseau dans un réseau Ad hoc.

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenetre Reseau, selectionnez le composant TCP/IP -> Hercules Wireless N.
3. Cliquez sur Propriétés.

1. Dans l'onglet Adresse IP, Sélectionnez Obtenir automatiquement une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, sélectionnez-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtes. Windows peut vous demander de redémarrer votre ordinateur. Pour acceder à Internet, il vous suffitMAINENANT de lancer libre navigateur Internet.

Chez certains fournisseurs d'accès Internet, il se peut que la connexion ne s'effectue pas automatiquement. Dans ce cas, vous doivent établier au préalable la connexion Internet sur l'ordinateur équipé du modem.

6.6.7. Windows 98 SE : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Vou pouve activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison : éviter temporairement de se connecter aux réseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless N sous Windows 98 SE :

• Accédez au Gestionnaire de périhériques.
• Sélectionnéz votre adaptateur Hercules Wireless N dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et seLECTIONnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désaction manuelle sous Windows 98 SE, reportez-vous à l'aide de Windows.

7. GLOSSAIRE

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronique), définitant les reseaux sans fil dans la bande de fréquence 2,4 - 2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer une(Meilleure sécurité ou une meilleure interopérabilité des équipements.

802.11b

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronique) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11g

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronicsque) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11i

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingenieurs en Electronique) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentication WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11n

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingenieurs en electronics) de la famille 802.11, offrant un haut début théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformés à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (Message Authentication Code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à début asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taillie fixe.

Technique avancée de codage des ondes radio dans les reseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur équipé d'un adaptateur WiFi de type PCI, USB ou PCMCIA.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (Service Set Identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif place entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passer.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé ( classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (Multiple In MultipleOut)

Technologie utilisée dans la norme 802.11n, permettant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de ferquence est 20 MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40 MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40 MHz) dépend uniquement de l'émetteur utilisé. La clé Hercules Wireless N s'adaptera automatiquement au signal reçu.

Mode Ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode Infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer les adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et disposits de sécurité protégeant un réseau connecté à Internet.

Point d'accès

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de federer plusieurs clients c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenné radio.

Port Ethernet (ou RJ-45)

Port permettant de relier deux disposits par un cable, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

PPPoE (Point-to-Point Protocol over Ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur WiFi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échéanger des données.

TKIP (Temporal Key Integrity Protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

UPnP (Universal Plug n' Play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et peripheriques disponibles sur un réseau.

Protocole de sécurité des reseaux sans fil utilisant un chiffrement base sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de decryptage. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autoténing (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exampie : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme charge de maintainir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalisité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de metres pour les faire communiquer entre eux sans cable et échéanger des données à haut débit.

WIFI Manager

Utilitaire développé par Hercules pour configurer et consulter les paramètres de Hercules Modem Router.

WiFi Station N

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramétres de connexion et de sécurité concernant votre installation WiFi.

Réseau local sans fil, utiliser notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données video

(Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendron les applications en tâche de fond, telles que les impressions ou les téléchangements (Priorité 4).

Norme de sécurité des reseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirelement pour une meilleure sécurité.

Norme de sécurité des reseaux sans fil basee sur la norme WPA, qui ajoute le support de l'algorithmme de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité elevé de dernierie génération, spécialement concu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passer). Cette clé est également utilisé pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton place sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel fourni avec le routeur.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre adaptateur et bénéficiair de mises à jour du manuel de l'utilisateur. Vous pourrez également découvertir la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

8. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et Sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous doivent d'abord vous enregistrer en ligne. Les informations fournies seront permettre aux techniciens de résoudre plus rapidement leur problème.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passer, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h Le samedi et le dimanche de 7h à 12h (heure de l'Est)
France	0 826 09 21 03 Numéro Indigo® (0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

9. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présente produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectieux, contactez immeditatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a ete modifie, ouvert, alterer, ou a subi des dommages resultant d'une utilisation inappropriee ou abusive, d'une negligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un defaut materiel ou a un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, lesdits logiciels faisant I'objet d'une garantie specifique accordee par leurs editeurs.

Copyright - Marques déposées

Guillemot Corporation S.A. 2008. Tous droits réservés. Hercules est une marque déposée de Guillemot Corporation S.A. Windows et Vista sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et tous les autres noms déposés nationalement ou internationalement sont également reconnus par les générantes.

Illustrations non contractuelles. Le contenu, la conception et les specifications sont susceptibles de changer sans préavis et de varier selon les pays.

Déclaration de conformité aux directives de l'UE

Cet équipement peut etre utilise en:AT,BE,FR,DE,IE,IT,LU,NL,PL,ES,SE,GB,FI,CH.

Par la presente, GUILLEMOT CORPORATION déclare que l'appareil Hercules HWNP-300 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :

ftp://ftp.hercules.com/wifi/DoC/HWNP-300/DoC-fra_Hercules_HWNP-300.pdf

C€ 0470 ①

Hercules est une division de Guillemot Corporation

FRANCE:

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limite dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 – 2483.5	100 mW (20 dBm)
Extrésor	2400 – 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l'utilisateur d'y remédier.

ITALIE :

Cet apparéil est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

Recommmandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas etre éliminé avec les déchets menagers normaux mais déposé a un point de collecte des déchets d'equipements électriques et Electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques etlectroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuiliez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
