HWNAP-300 - Routeur sans fil HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur sans fil / Point d'accès
Normes sans fil	802.11b, 802.11g, 802.11n (draft 1.0 et 2.0)
Bande de fréquence	2,4 GHz (2,412 - 2,484 GHz)
Débit maximal	Jusqu'à 300 Mbit/s (canal 40 MHz) ou 144,44 Mbit/s (canal 20 MHz)
Sécurité	WEP 64/128, WPA-PSK (TKIP/AES), WPA2 (TKIP/AES), filtrage MAC, WMM, WPS
Antennes	2 antennes orientables amovibles 2 dBi
Ports	1 port Ethernet RJ-45 10/100 Mbps avec Auto MDIX
Alimentation	Adaptateur secteur externe : entrée 200-240 V, 50/60 Hz, sortie 9 V CC / 1 A
Voyants	Alimentation, WiFi, LAN (bleus)
Configuration requise	PC avec port Ethernet, lecteur CD-ROM, Windows 2000/XP/Vista, navigateur Internet
Dimensions (approx.)	150 x 100 x 30 mm
Poids (approx.)	150 g
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux ; éviter les aérosols
Sécurité	Ne pas ouvrir ; tenir éloigné de l'humidité, de la chaleur et des liquides
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support technique en cas de défaut
Garantie	2 ans

FOIRE AUX QUESTIONS - HWNAP-300 HERCULES

Comment installer mon point d'accès Hercules HWNAP-300 ?

Insérez le CD-ROM fourni et suivez l'assistant d'installation. Branchez l'alimentation, reliez le point d'accès à votre ordinateur via le câble Ethernet, puis configurez le nom du réseau (SSID) et la sécurité. Ensuite, connectez le point d'accès à votre modem-routeur.

Comment sécuriser mon réseau WiFi ?

Via WiFi Manager N, choisissez un niveau de sécurité : WEP (faible), WPA-PSK (élevé) ou WPA2 (très élevé). Saisissez une clé de sécurité d'au moins 8 caractères alphanumériques. Activez également le filtrage par adresse MAC pour limiter l'accès aux appareils autorisés.

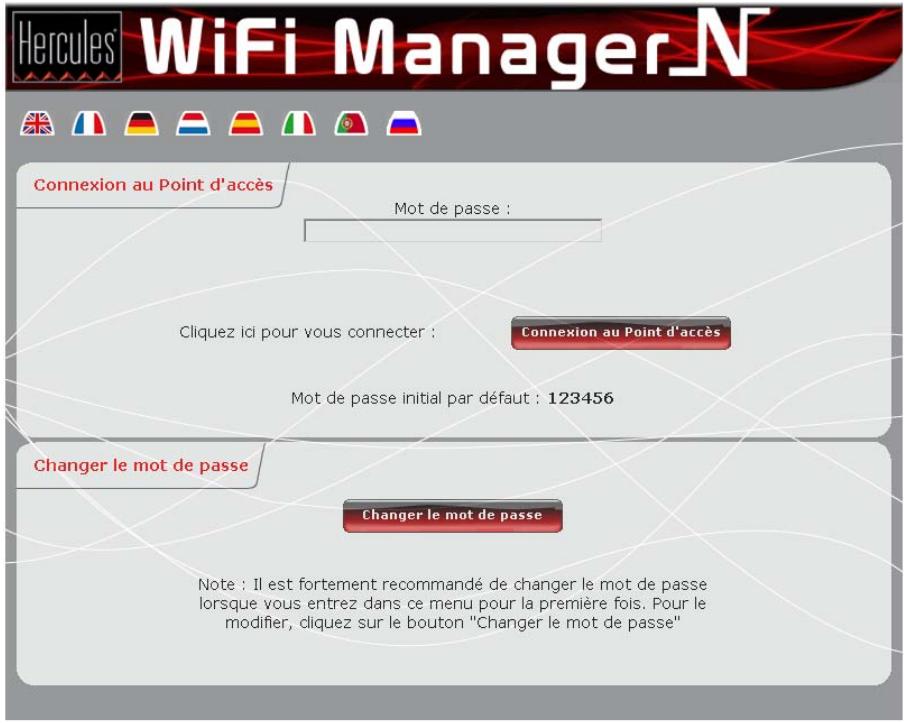

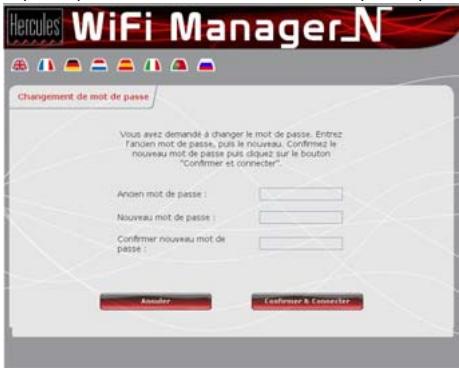

Que faire si j'oublie le mot de passe de WiFi Manager N ?

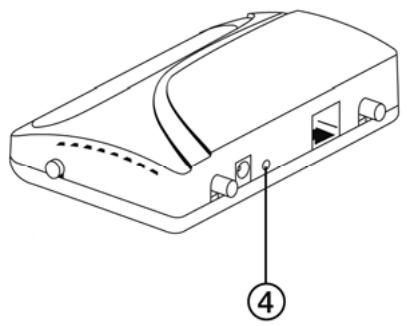

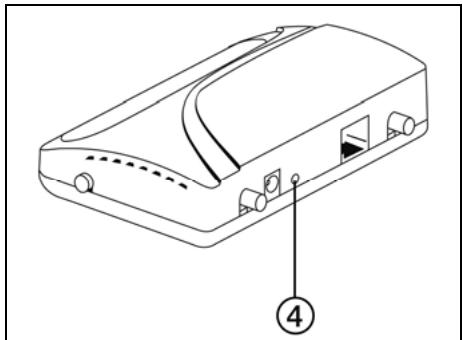

Appuyez sur le bouton Reset à l'arrière du point d'accès pendant 10 secondes avec un crayon. Cela restaure les paramètres d'usine, y compris le mot de passe par défaut (123456). Attention : tous vos réglages seront perdus.

Comment utiliser la fonction WPS pour connecter un appareil ?

Appuyez sur le bouton WPS de votre point d'accès, puis dans les deux minutes, appuyez sur le bouton WPS de votre client WiFi (clé USB, etc.). La connexion s'établit automatiquement. Vous pouvez aussi utiliser le code PIN dans WiFi Manager N.

Quel est le débit maximal de ce point d'accès ?

Le débit théorique maximal est de 300 Mbit/s en utilisant un canal de 40 MHz (norme 802.11n). En canal 20 MHz, le débit maximal est de 144,44 Mbit/s.

Puis-je utiliser ce point d'accès avec un modem-routeur existant ?

Oui, connectez le point d'accès à votre modem-routeur via le port Ethernet. Il agira comme un point d'accès supplémentaire pour étendre votre réseau WiFi. Assurez-vous de désactiver le WiFi du modem-routeur si les SSID sont identiques.

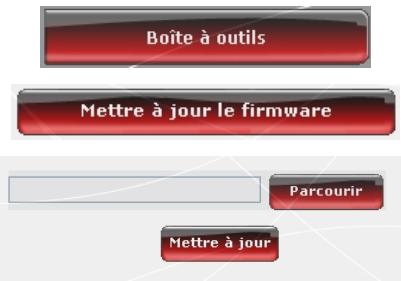

Comment mettre à jour le firmware ?

Téléchargez la dernière version du firmware sur le site www.hercules.com. Dans WiFi Manager N, allez dans Boîte à outils > Mettre à jour le firmware, parcourez et sélectionnez le fichier, puis cliquez sur Mettre à jour. Effectuez cette opération via une connexion Ethernet.

Que faire si je ne parviens pas à accéder à WiFi Manager N ?

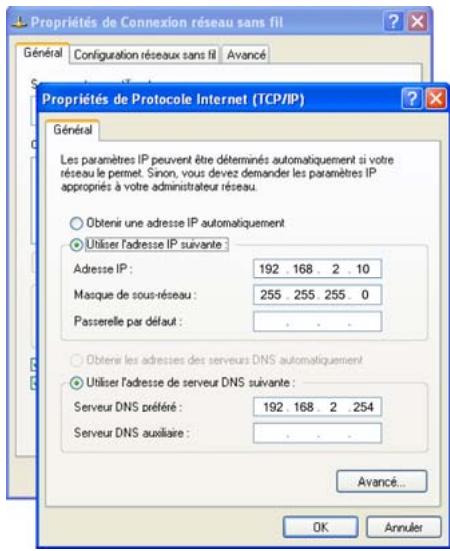

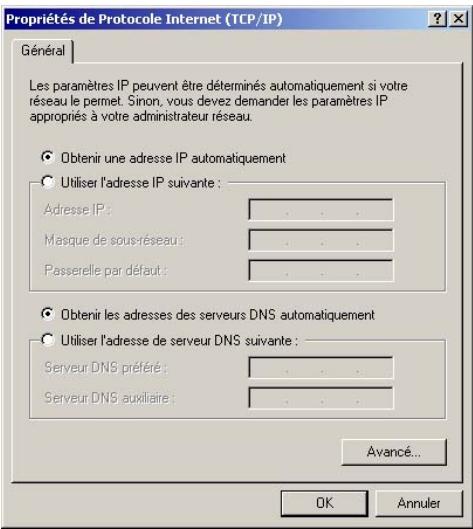

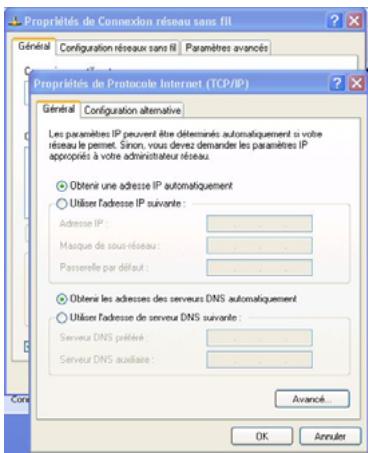

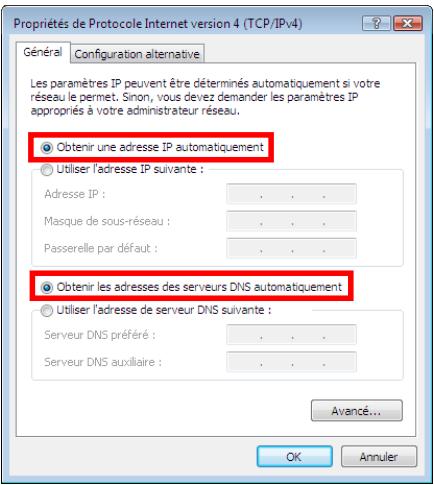

Vérifiez que votre ordinateur est en mode DHCP (adresse IP automatique). Si nécessaire, réinitialisez le point d'accès avec le bouton Reset. Vous pouvez aussi configurer une adresse IP fixe dans le même sous-réseau (ex : 192.168.2.10).

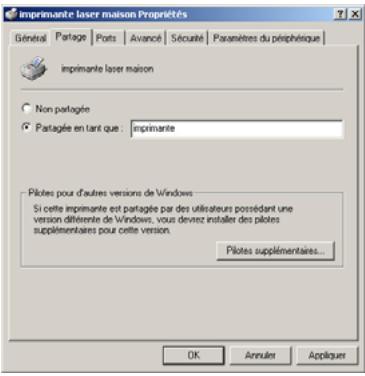

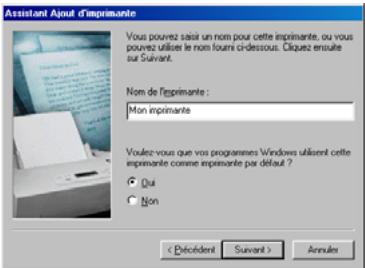

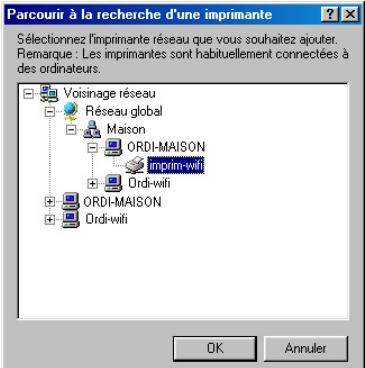

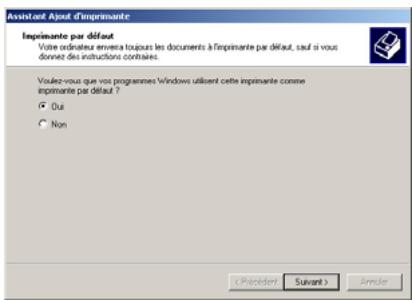

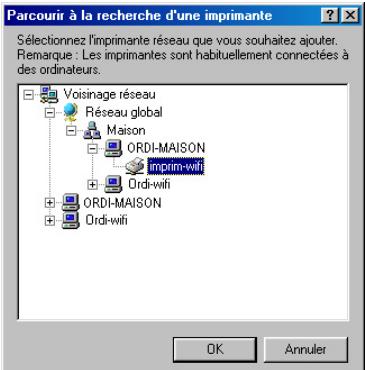

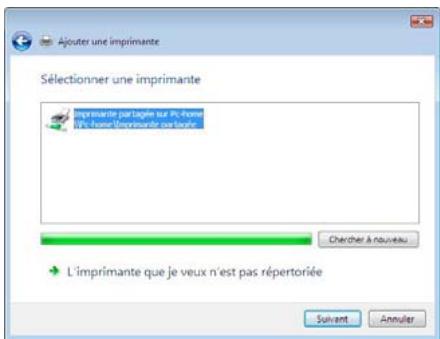

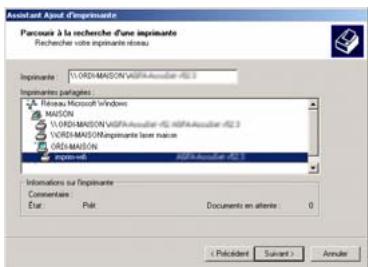

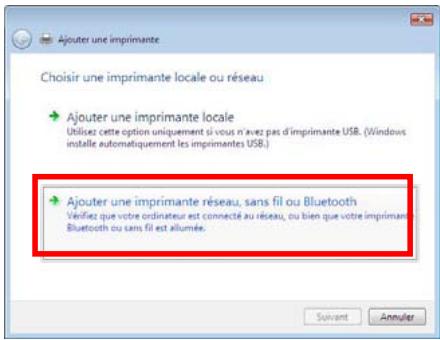

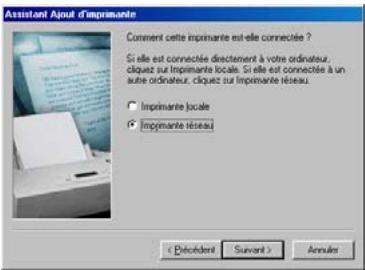

Comment partager une imprimante sur le réseau ?

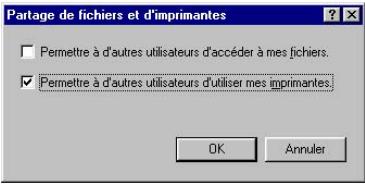

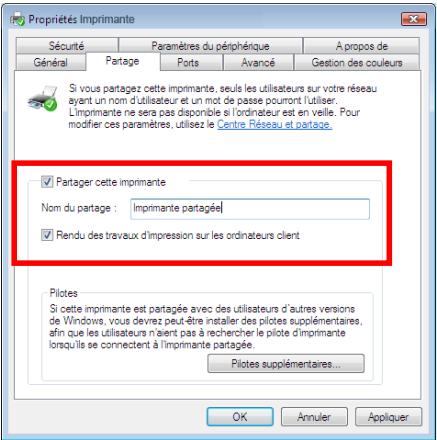

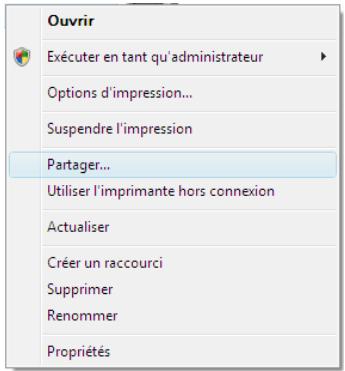

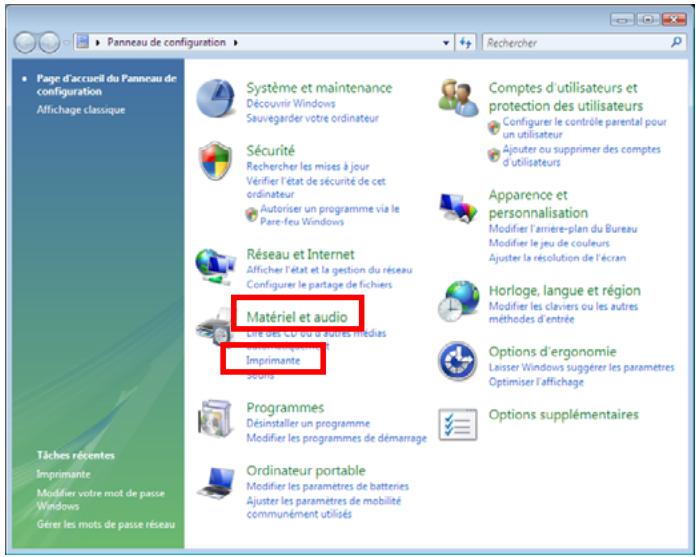

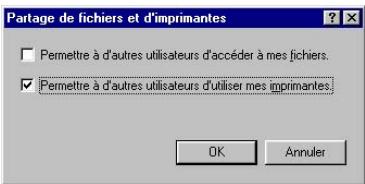

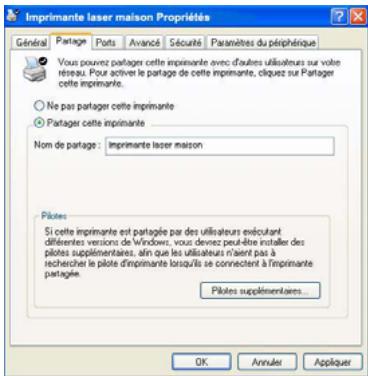

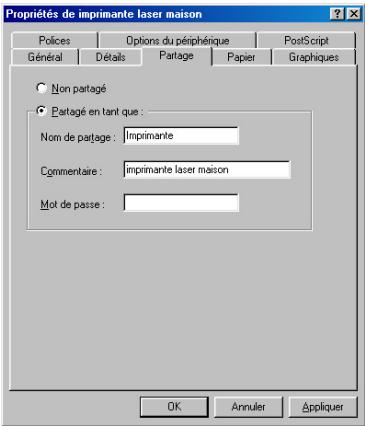

Sur l'ordinateur connecté à l'imprimante, activez le partage d'imprimante dans le Panneau de configuration. Sur les autres ordinateurs, ajoutez une imprimante réseau via l'Assistant. Assurez-vous que tous les ordinateurs sont dans le même groupe de travail.

Quelles sont les précautions d'utilisation ?

Ne pas ouvrir le boîtier. Évitez l'exposition à l'humidité, à la chaleur et aux liquides. Débranchez l'appareil en cas de non-utilisation prolongée. Nettoyez avec un chiffon doux, sans aérosol.

MODE D'EMPLOI HWNAP-300 HERCULES

1. Votre hercules wireless n ACCESS point 3

1.1. Recommandations 3 1.2. Spécifications 3 1.3. Configuration requise 4 1.4. Contenu de la boîte 4 1.5. Description de la façade 5 1.6. Description de la connectique 5

2.1. Comment placer Hercules Wireless N Access Point 6 2.2. Lancer l'assistant d'installation de Hercules Wireless N Access Point 6 2.3. Installer Hercules Wireless N Access Point quinquement 7 2.4. Installer le pack Hercules composé de Hercules Wireless N Access Point et de la clé Wireless N USB 17 2.5. Installer la clé Wireless N USB uniquement 27 2.6. Explorer le contenu du CD-Rom 27 2.7. Se connecter à un réseau avec Wi-Fi Protected SetupTM 27

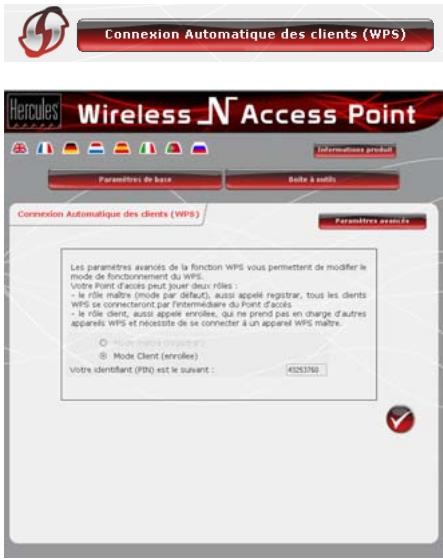

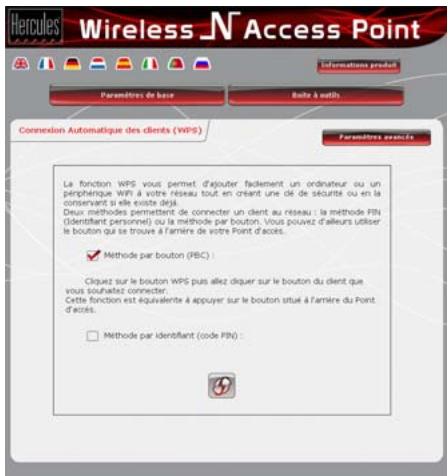

2.7.1. Se connecter à un réseau en mode maître 28 2.7.2. Se connecter à un réseau en mode client 29

3. WIFI manager n, le gestionnaire polyvalent 30

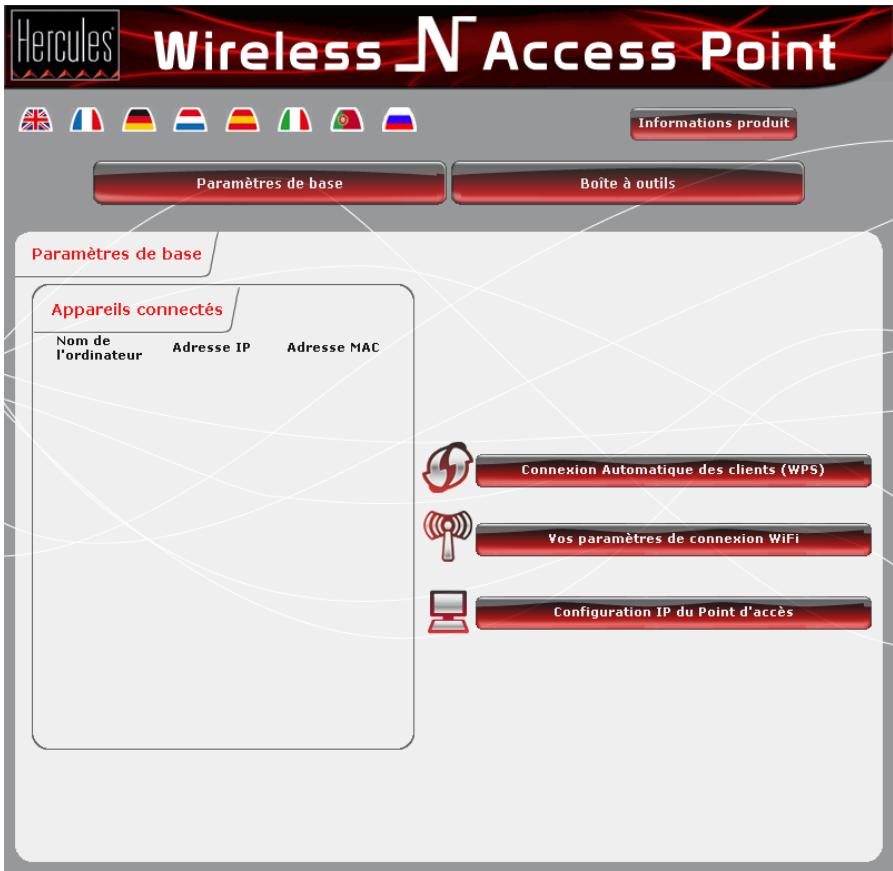

3.1. Ouvrir les portes du WiFi Manager N 30 3.2. Changer le mot de passe du WiFi Manager N 32 3.3. Naviguer dans l'interface du WIFI Manager N 33 3.4. Résoudre les éventuelles difficultés d'accès à WiFi Manager N ou à Internet 34 3.5. Maîtriser son réseau WiFi sur le bout des doigts 37

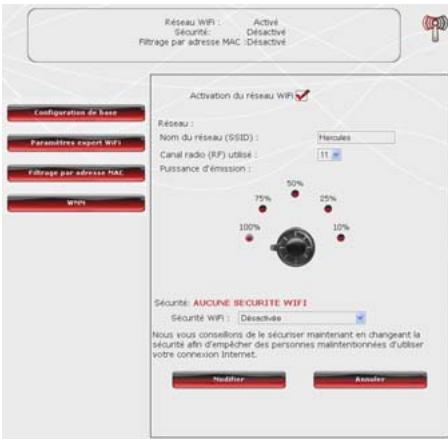

3.5.1. Personnaliser son réseau WiFi 37 3.5.2. Sécuriser son réseau WiFi 39 3.5.3. Limiter l'accès de son réseau WiFi à certains ordinateurs et périphériques WiFi...... 43

3.6. Une boîte à outils aux multiples facettes 44

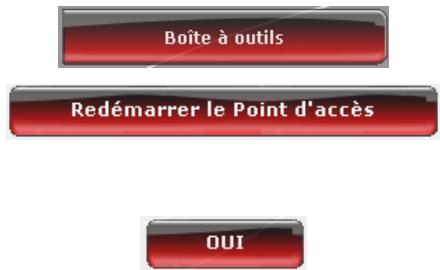

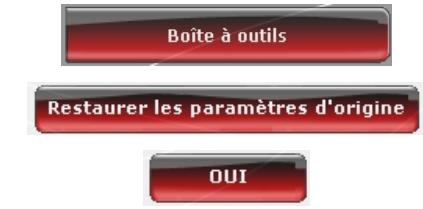

3.6.1. Redémarrer le point d'accès Hercules 45 3.6.2. Récupérer sa configuration d'origine 45 3.6.3. Mettre à jour le firmware 46

4. Bienvenue dans la wireless attitude TM 47

4.1. Quelques prérequis 47 4.2. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 47

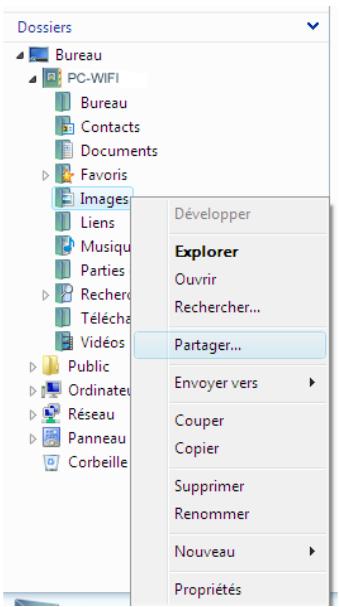

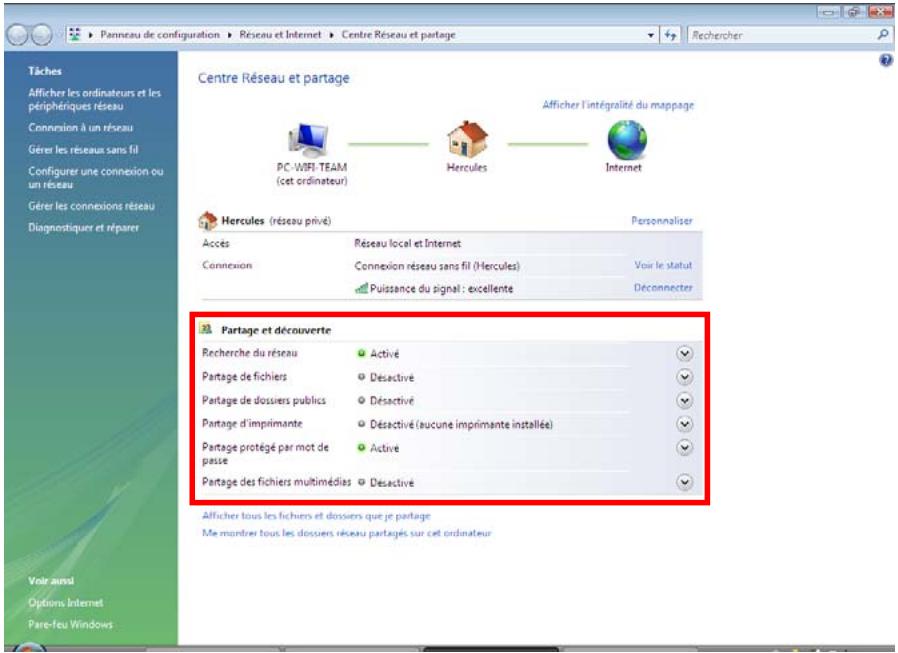

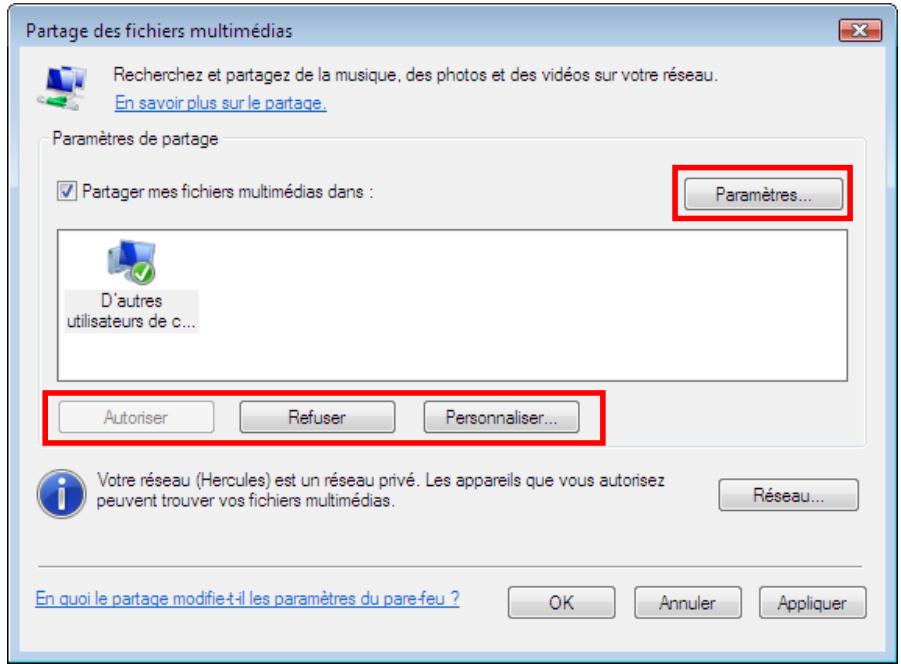

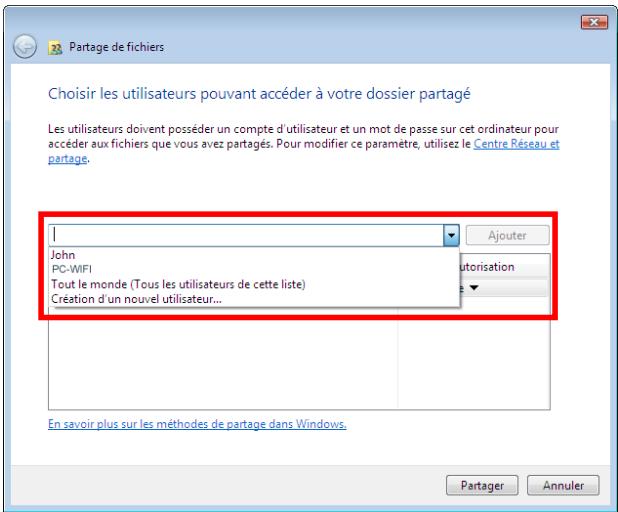

4.2.1. Activer le partage 47 4.2.2. Windows Vista : Mettre en partage des dossiers publics ou personnels.. 50 4.2.3. Ordinateurs sous Windows Vista: Accéder aux dossiers partagés 52 4.2.4. Windows Vista: Mettre en partage une imprimante 52 4.2.5. Ordinateurs sous Windows Vista: Accéder à l'imprimante partagée 55 4.2.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 56

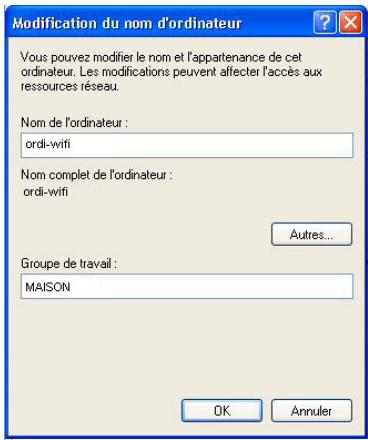

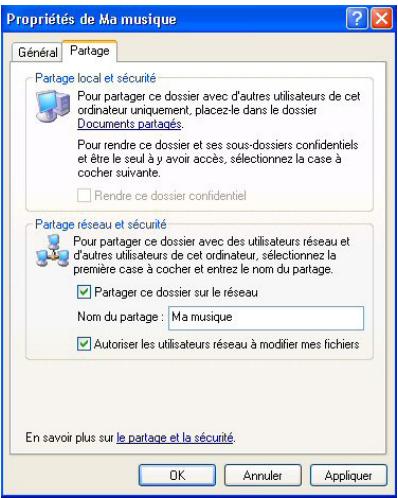

4.3. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 58

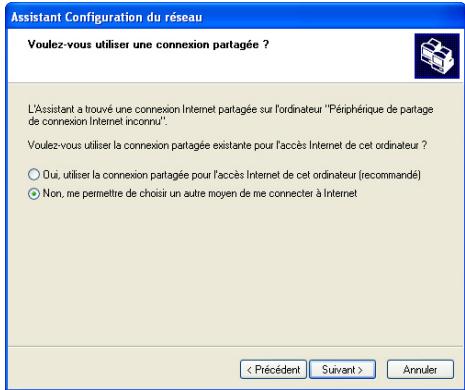

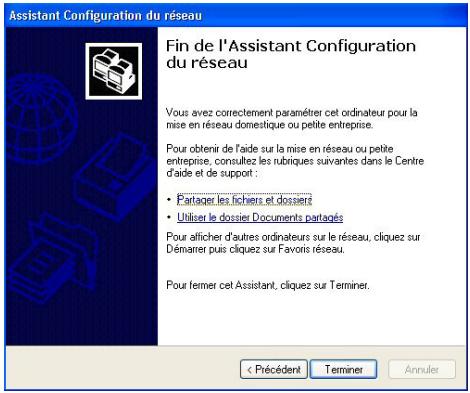

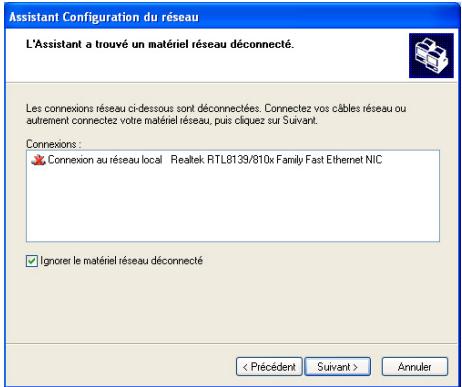

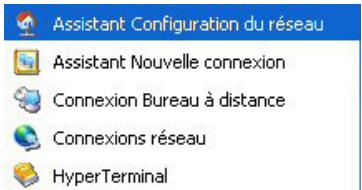

4.3.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 58 4.3.2. Windows XP: Mettre en partage des dossiers 62

4.3.3. Ordinateurs sous Windows XP: Accéder aux dossiers partagés 63 4.3.4. Windows XP: Mettre en partage une imprimante 63 4.3.5. Windows XP: Modifier le nom d'un groupe de travail 65 4.3.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 66

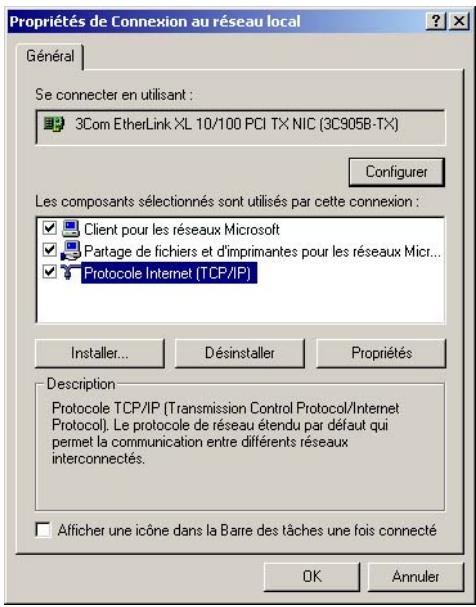

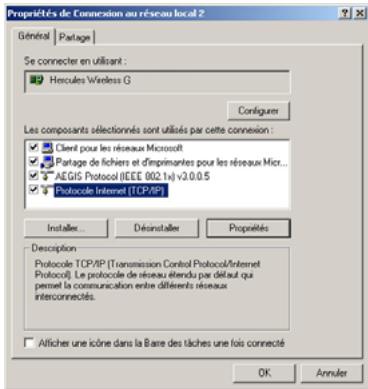

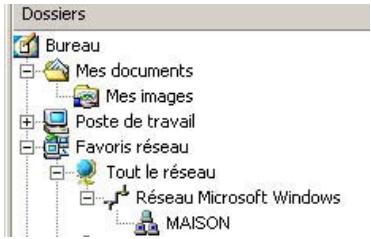

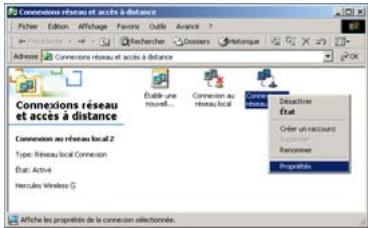

4.4. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL 66

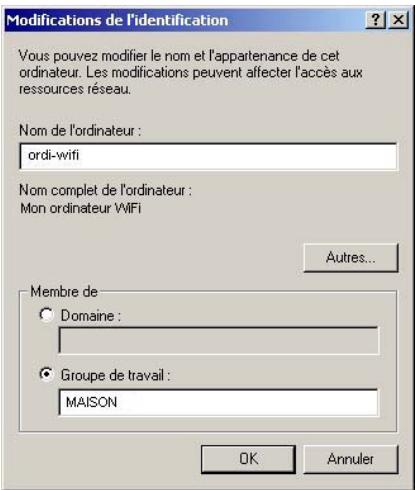

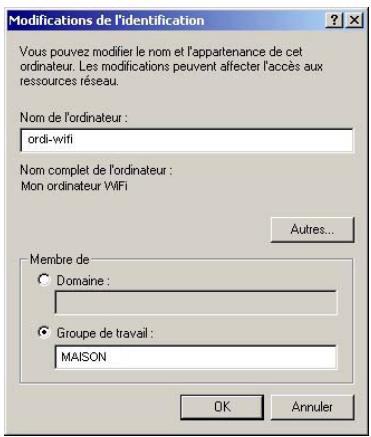

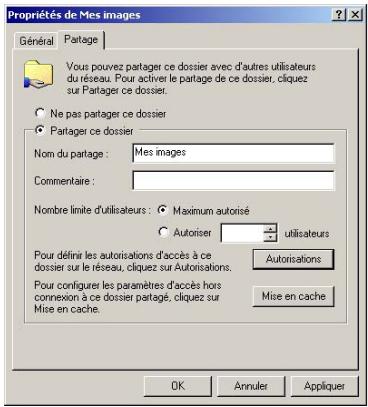

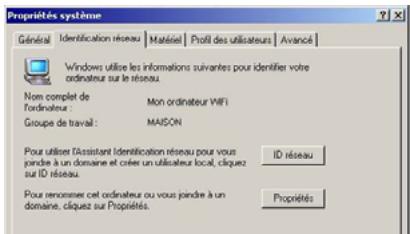

4.4.1. Créer un groupe de travail sous Windows 2000 66 4.4.2. Windows 2000: Mettre en partage des dossiers 67 4.4.3. Ordinateurs sous Windows 2000: Accéder aux dossiers partagés 67 4.4.4. Windows 2000: Mettre en partage une imprimante 68 4.4.5. Windows 2000: Modifier le nom d'un groupe de travail 69 4.4.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure 4.4.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 72

4.5. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL 72

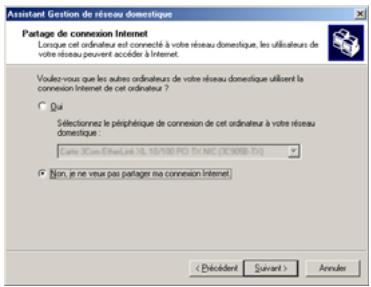

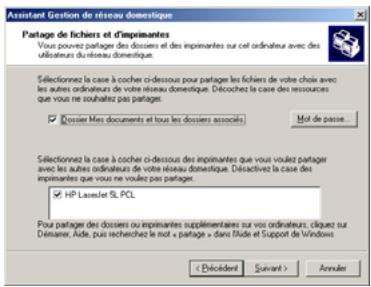

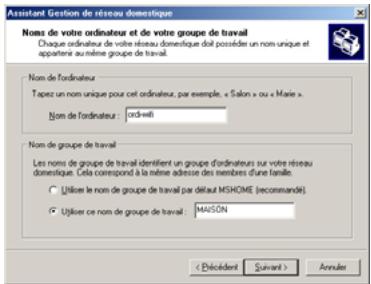

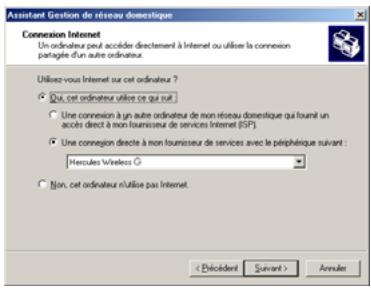

4.5.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure 72 4.5.2. Windows Me : Mettre en partage des dossiers 74 4.5.3. Ordinateurs sous Windows Me : Acceder aux dossiers partages 75 4.5.4. Windows Me : Mentre en partage une imprimante 75 4.5.5. Windows Me : Modifier le nom d'un groupe de travail 77 4.5.6. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 77

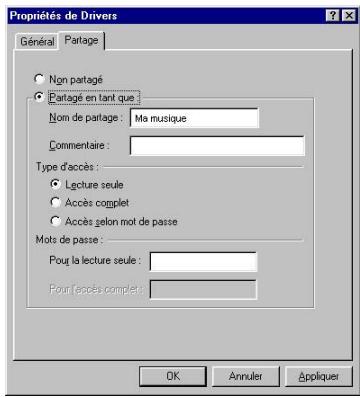

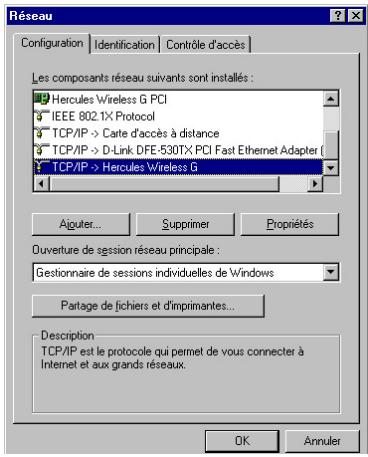

4.6. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL 78

4.6.1. Windows 98 SE : Créer un groupe de travail 78 4.6.2. Windows 98 SE : Mettre en partage des dossiers 78 4.6.3. Ordinateurs sous Windows 98 SE : Accéder aux dossiers partagés 79 4.6.4. Windows 98 SE : Mettre en partage une imprimante 79 4.6.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure 81 4.6.6. Windows 98 SE : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 82

1. WIFI MANAGER N POUR LES UTILISATEURS AVERTIS 83

5.1. Configurer les options avancées du réseau WiFi 83 5.2. Configurer le serveur DHCP 84 5.3. Définir des priorités sur les types de données en fonction de la bande passante disponible 86 5.4. Informations produit 87

1. GLOSSAIRE 88
2. ASSISTANCE TECHNIQUE 92
3. GARANTIE 92
4. RECOMMANDATION RELATIVE À LA PROTECTION DE L'ENVIRONNEMENT 92

1. Votre hercules wireless n ACCESS point

Avec Hercules Wireless N Access Point, passez à la vitesse supérieure et vivez une nouvelle expérience de la communication sans fil à haut débit dans une zone de couverture plus étendue.

Hercules Wireless N Access Point prend le relais de votre équipement WiFi ou ajoute très simplement la fonction WiFi à votre modem-routeur. Et pousse encore plus loin l'interactivité avec les utilisateurs en vous permettant de partager votre accès Internet pour visionner des images vidéo haute définition ou transférer des fichiers volumineux en tout confort. Il vous permet également de partager vos périphériques, vos données entre plusieurs ordinateurs, tout en vous affranchissant de kilomètres de câbles.

Votre produit a fait l'objet d'un grand soin de conception. À la fois simple d'utilisation et convivial, il s'adresse aussi bien aux débutants qu'aux utilisateurs avertis.

Et maintenant, laissez-vous guider et adoptez, vous aussi, la Wireless Attitude™!

1.1. Recommendations

• N'ouvrez en aucun cas vothe Hercules Wireless Access Point, vous risqueriez d'endommager les composants internes.
• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre point d'accès éloigné :
• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),
• de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y compris les amplificateurs),
• des rayons directs du soleil.
• Ne couvrez pas votre point d'accès.
• Débranchez le cordon d'alimentation du point d'accès si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit.
• Débranchez le point d'accès avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'aérosols.

1.2. Spécifications

• Point d'accès sans fil compatible avec les protocoles WiFi suivants :
• 802.11b : débits de 1, 2, 5, 5 et 11 Mbits/s dans la bande des 2,4 GHz
• 802.11g : débits de 6, 9, 12, 18, 24, 36, 48 et 54 Mbits/s dans la bande des 2,4 GHz
• 802.11n draft 1.0 et 2.0 : débits dans la bande des 2,4 GHz variant selon la largeur de bande du canal utilisé 20 ou 40 MHz. Les valeurs sont notées de MCS0 à MCS15 et variant de 7,2 à 144,44 Mbits/s pour 20 MHz et de 15 à 300 Mbits/s pour 40 MHz
• Plage de fréquence DSSS/CCK et modulation OFDM de 2,412 GHz à 2,484 GHz (13 canaux) Compatible avec les protocoles de sécurité suivants :

WEP possédant une longueur de clé de 64 et 128 bits WPA-PSK avec chiffrement TKIP ou AES (protocole de sécurité 802.11i) WPA2 avec chiffrement TKIP et AES (protocole de sécurité 802.11i)

• Filtrage par adresse MAC Support mode WMM (WiFi MultiMediaTM) Support mode WPS (Wi-Fi Protected SetupTM) Support mode LAN Point d'accès sans fil 802.11n
• Spécification RF : bande de fréquences = 2,4 GHz à 2,484 GHz Puissance max. de transmission : 100 mW 2 antennes orientables amovibles 2 dBi 1 connecteur RJ-45 pour une connexion Fast Ethernet 10/100 Mbps Support Auto MDIX (detection automatique des cables croisés) Conformité avec la Specification IEEE 802.3u Support du contrôle de flux IEEE 802.3x en mode Full Duplex Alimentation CC externe, entree : 200- 240 V, 50/60 Hz, sortie : 9 V CC/1 A

Voyants bleus en façade - Mise à jour logicielle via le port Ethernet

1.3. Configuration requise

Pour accéder aux paramètres de configuration :

Intel Pentium III, AMD Athlon/AMD-K6 64 Mo de RAM Carte réseau Ethernet 10/100 RJ-45 Lecteur de CD-ROM - Système d'exploitation: Microsoft Windows 2000, XP, Vista

Pour accéder à Internet :

Ligne Internet active - Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur Modem ADSL Ethernet, modem cable, Box Internet (Livebox®, Freebox®, Neufbox®...)

1.4. Contenu de la boîte

Vérifie que les éléments suivants sont bien prêts dans la boîte de votre point d'accès Hercules :

Hercules Wireless N Access Point - CD-Rom contenant l'assistant d'installation et le manuel de l'utilisateur au format pdf. Guide de démarrage rapide en français. Cable Ethernet. Adaptateur secteur. - Clé Hercules Wireless N USB (en option)

1.5. Description de la façon

: voyant d'alimentation

: voyant WiFi : allumé si la connexion WiFi est active, clignote lors des transferts de données

LAN : voyant Ethernet : le voyant est allumé si le port correspondant est connecté à un périhérique, il clignote lors des transferts de données

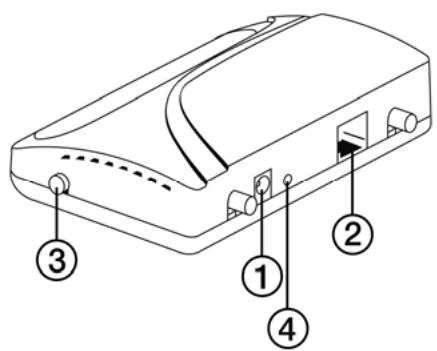

1.6. Description de la connectique

① Prise d'alimentation pour brancher l'adaptateur secteur ② Un port Ethernet permettant de relier le point d'accès Hercules à un modem-routeur ③ Bouton WPS (Wi-Fi Protected SetupTM) Bouton de réinitialisation des paramètres usine

2. Installation de hercules wireless n ACCESS point

Hercules Wireless N Access Point a été conçu dans un souci de simplicité d'utilisation et d'installation. Si vous êtes novice dans les produits sans fil, nous vous invitons à suivre au préalable les conseils fournis aux chapitres 2.1 à 2.3. Sinon, vous pouvez directement accéder au chapitre 2.3. Lancer l'assistant d'installation de Hercules Wireless N Access Point qui détaille, étape par étape, l'installation de votre Hercules Wireless N Access Point.

2.1. Comment placer hercules wireless n access point

Sortez le point d'accès et l'adaptateur secteur de la boîte. - Vissez les 2 antennes fournies sur le point d'accès et placez-les en position haute.

Pour vous aider à choisir le meilleur endroit pour placer votre point d'accès Hercules, nous vous donnons ci-après des conseils que vous pourrez adapter en fonction de l'environnement (nombre de pièces, d'ordinateurs, étages, présence d'obstacles, emplacement des prises secteur et téléphone...).

• Positionnez le point d'accès à proximité de votre modem (ADSL, Cable ou « Box » Internet) et d'une prise secteur. Privilégiez une pièce centrale par rapport à tous vos ordinateurs et périphériques WiFi. Respectez une distance minimale de 2 m entre le point d'accès et les ordinateurs et périphériques WiFi. Si vous possédez plusieurs ordinateurs ou périphériques WiFi disposés à des étages différents, par exemple au rez-de-chaussée et au premier étage, positionnez idéalement le point d'accès Hercules au rez-de-chaussée.

Les performances WiFi du point d'accès peuvent être fortement affectées par certains obstacles, tels que la présence de papier (bibliothèque), de métal, d'eau (aquarium), ou d'un mur en béton armé entre le point d'accès Hercules et les adaptateurs WiFi.

De plus, n'hésitez pas à orienter chacune des 2 antennes dans différentes positions jusqu'à obtenir une réception optimale du signal WiFi.

2.2. Lancer l'assistant d'installation de hercules wireless n access point

L'assistant, disponible sur le CD-ROM fourni avec le point d'accès, va vous guider au cours des différentes étapes d'installation. Pour vous aider dans cette installation, chacune des étapes est décrite ci-dessous.

• Insérez le CD-ROM fourni dans votre lecteur de CD-ROM.

L'assistant d'installation apparait automatiquement.

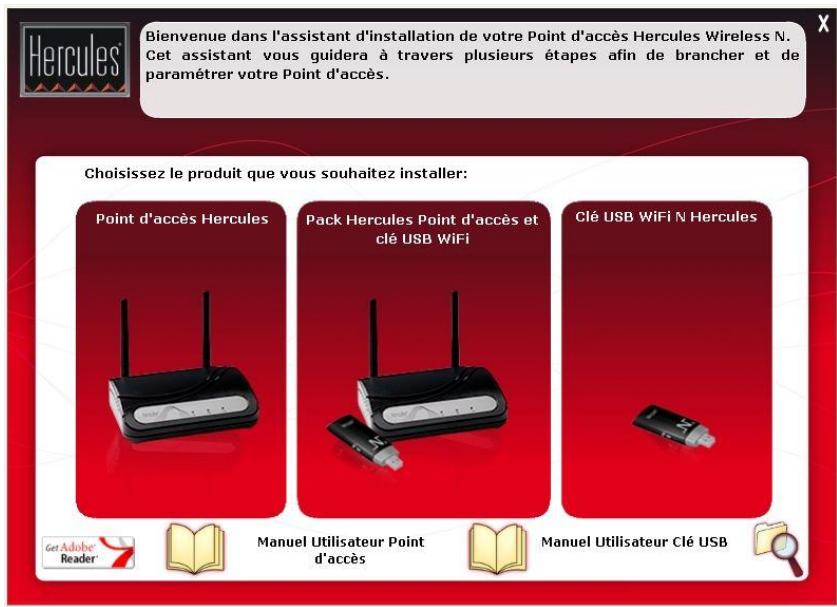

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur Setup.exe.

La page d'accueil qui s'affiche vous propose d'installer le produit de votre choix.

Vous avez la possibilité d'installer le pack Hercules composé de Hercules Wireless N Access Point et de la clé Wireless N USB, Hercules Wireless N Access Point uniquement ou le logiciel WiFi Station N uniquement, nécessaire à l'utilisation de votre clé Hercules Wireless N.

• Cliquez sur Point d'accès Hercules.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Pour plus d'informations sur WiFi Manager N, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent.

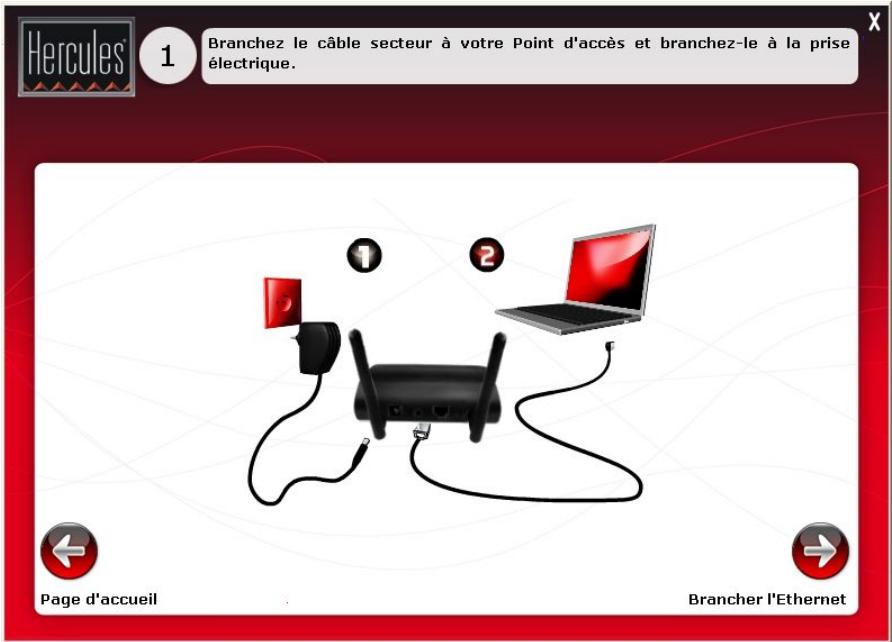

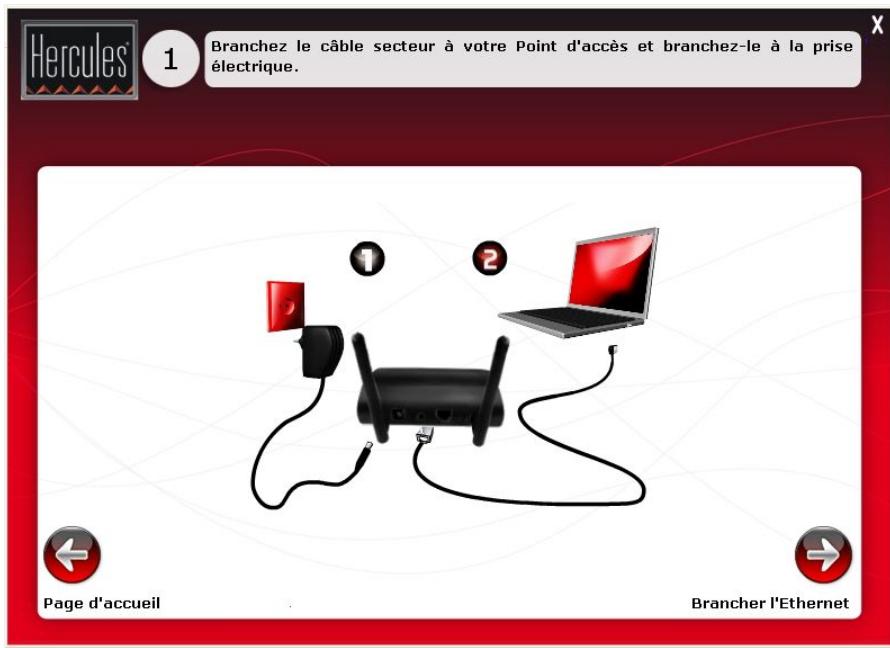

Étape 1: branchement de l'alimentation

• Connectez le cordon d'alimentation du point d'accès Hercules à la prise d'alimentation et branchez l'adaptateur secteur sur la prise secteur.

Le voyant d'alimentation et le voyant WiFi s'allument.

• Cliquez sur Suivant.

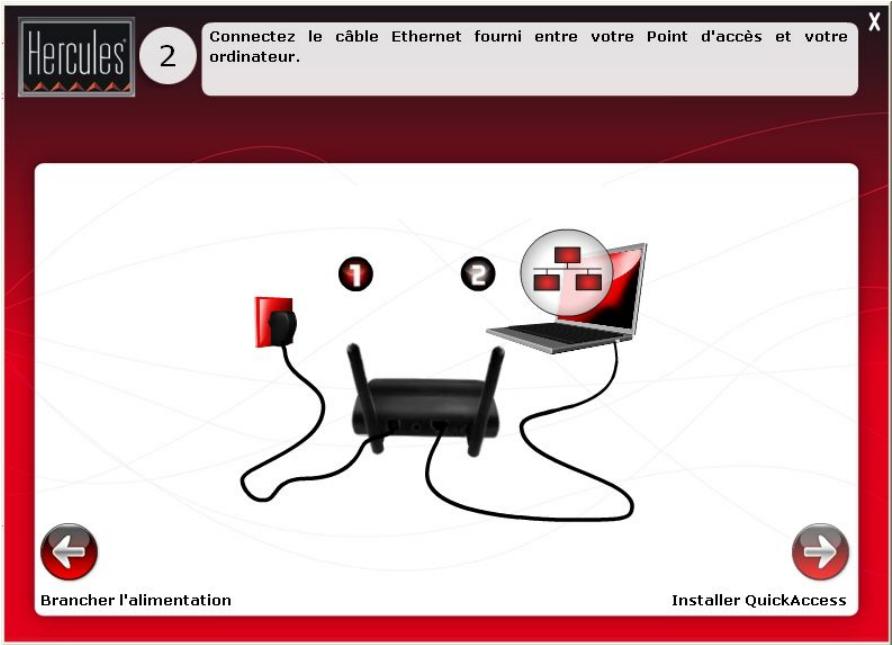

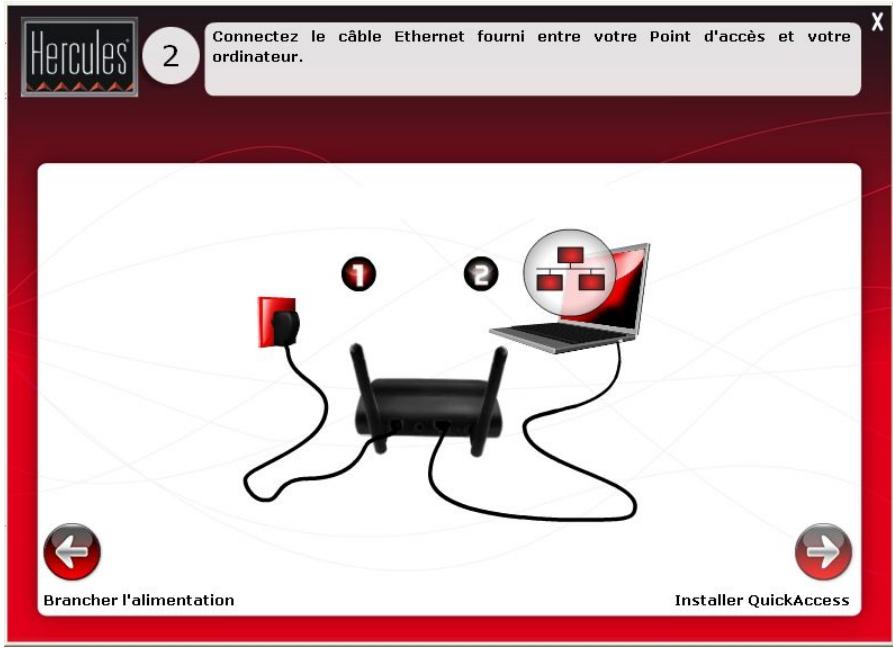

Étape 2: Branchement du point d'accès sur l'ordinateur

• Veillez à déconnecter tous les périphériques (modem-routeur, « box ») reliés par un câble Ethernet à votre ordinateur. Connectez une extrémité du câble Ethernet fourni au port Ethernet de votre Hercules Wireless N Access Point et l'autre extrémité au port Ethernet de votre ordinateur.

Le voyant Ethernet s'allume.

• Cliquez sur Suivant.

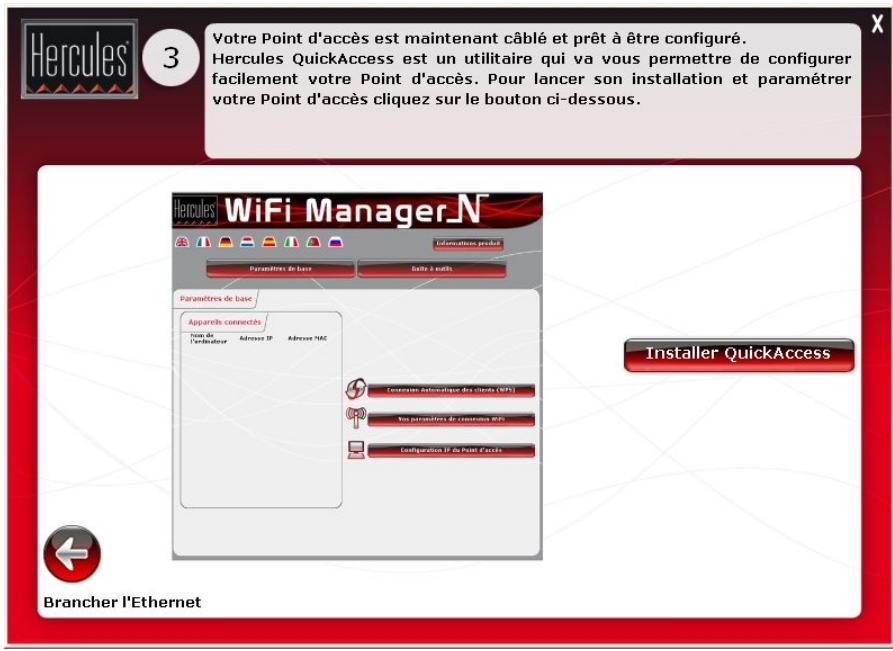

Étape 3 : installation de quickaccess

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

L'installation de QuickAccess est nécessaire afin de pouvoir configurer votre point d'accès.

Étape 4 : nom de son réseau (SSID)

Les étapes 4 et 5 vous permettent de paramétrer votre réseau WiFi.

• Saisissez le nom de votre réseau WiFi. Cliquez sur Suivant.

Si vous avez déjà un réseau WiFi, nous vous conseillons de conserver le même nom de réseau ainsi que les paramètres de sécurité. De cette manière, il ne sera pas nécessaire de reconfigurer tous vos ordinateurs connectés à votre ancien réseau WiFi.

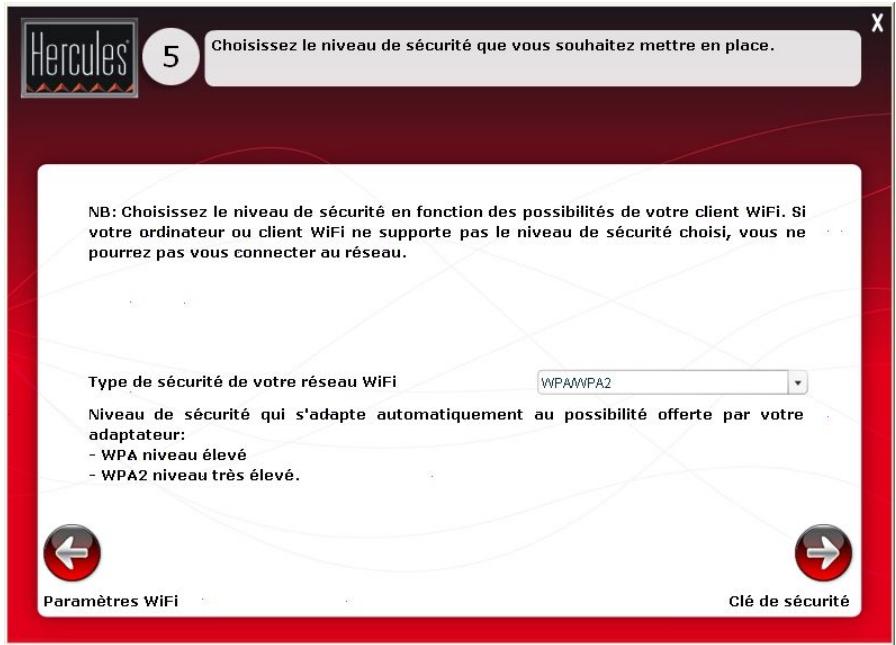

Étape 5 : choix du niveau de sécurité

N'oubliez pas de protéger vos réseaux en choisissant un niveau de sécurité associé à une clé de sécurité.

Sinon, tout utilisateur, malintentionné ou non, pourra s'y connecter.

Pour savoir comment protégerez votre réseau, reportez-vous à la section 3.7.2. Sécuriser son réseau WiFi.

• Choisissez le niveau de sécurité dans la liste déroulante.

Hercules

Choisissez le niveau de sécurité que vous souhaitez mettre en place.

NB : Choisissez le niveau de sécurité en fonction des possibilités de votre client WiFi. Si votre ordinateur ou client WiFi ne supporte pas le niveau de sécurité choisi, vous ne pourrez pas vous connecter au réseau.

Type de sécurité de votre réseau WiFi

WPANPA2

Niveau de sécurité qui s'adapte automatiquement au besoin offert par toute adaptateur:

WPA niveau élevé

• WPA2 niveau très élevé.

Paramètres WiFi

Clé de sécurité

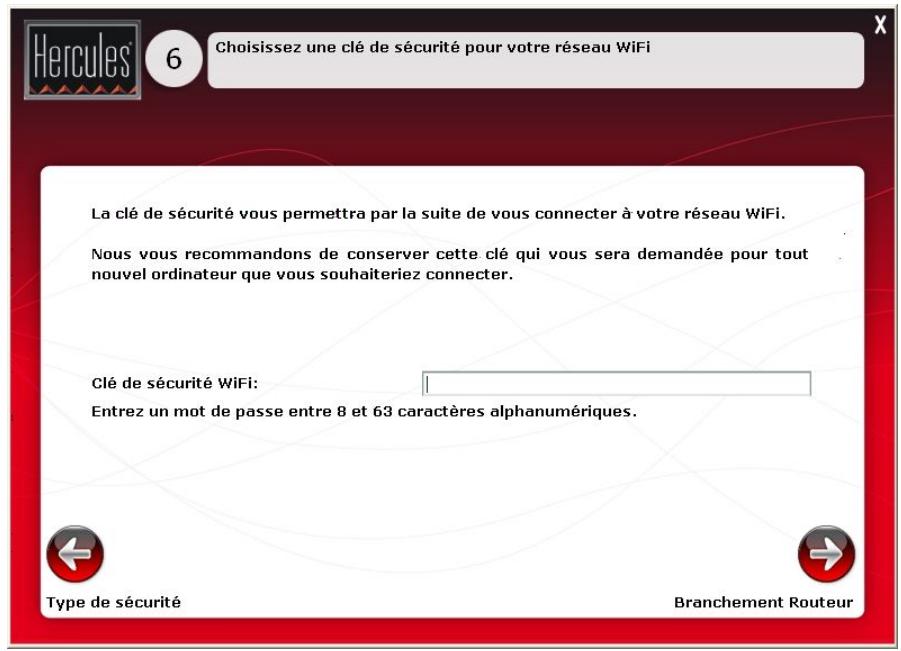

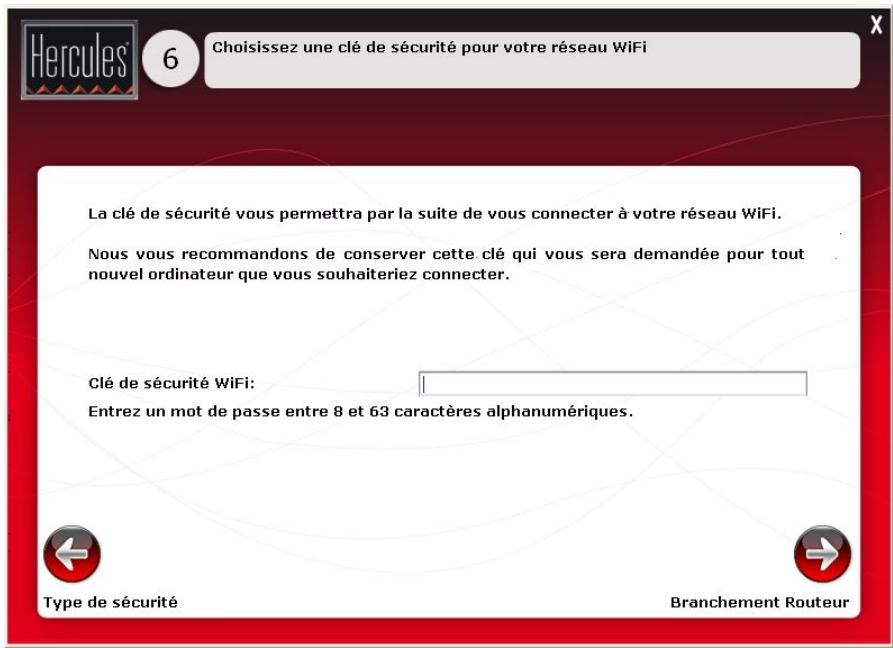

Étape 6: choix de la clé de sécurité

• Choisissez la clé de sécurité si vous avez sélectionné un niveau de sécurité à l'étape précédente. Cliquez sur Suivant.

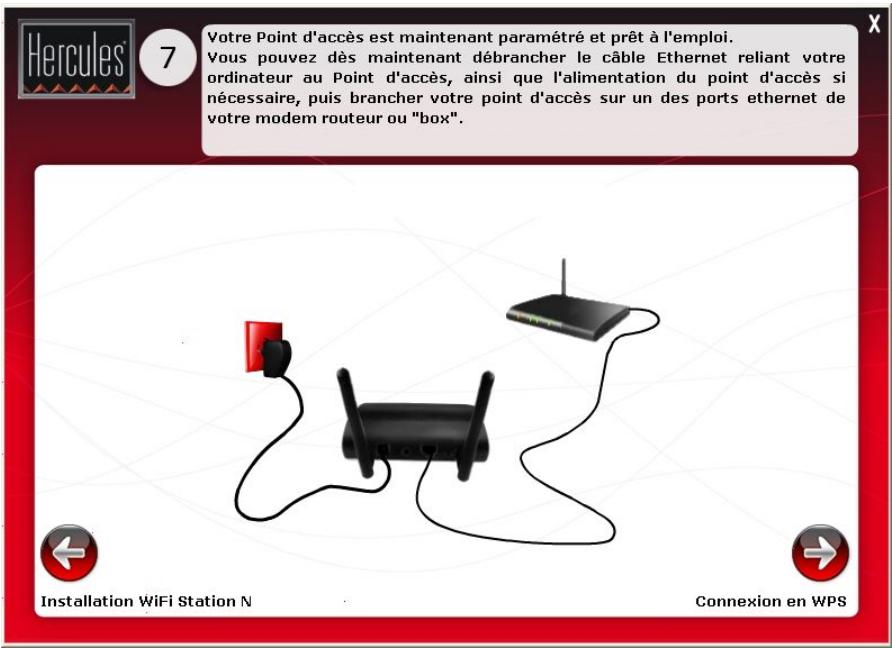

Étape 7: Branchement du point d'accès sur le modem-routeur

• Si nécessaire, débranchez l'alimentation du point d'accès (si votre modem-routeur est situé dans une autre pièce, par exemple, vous devrez déplacer votre point d'accès à proximité de celui-ci pour le brancher en Ethernet).
• Débranchez le câble Ethernet de l'ordinateur.
• Si nécessaire, rebranche l'alimentation du point d'accès.
• Connectez une extrémité du câble Ethernet fourni au port Ethernet de votre Hercules Wireless N Access Point et l'autre extrémité au port Ethernet de votre modem-routeur.

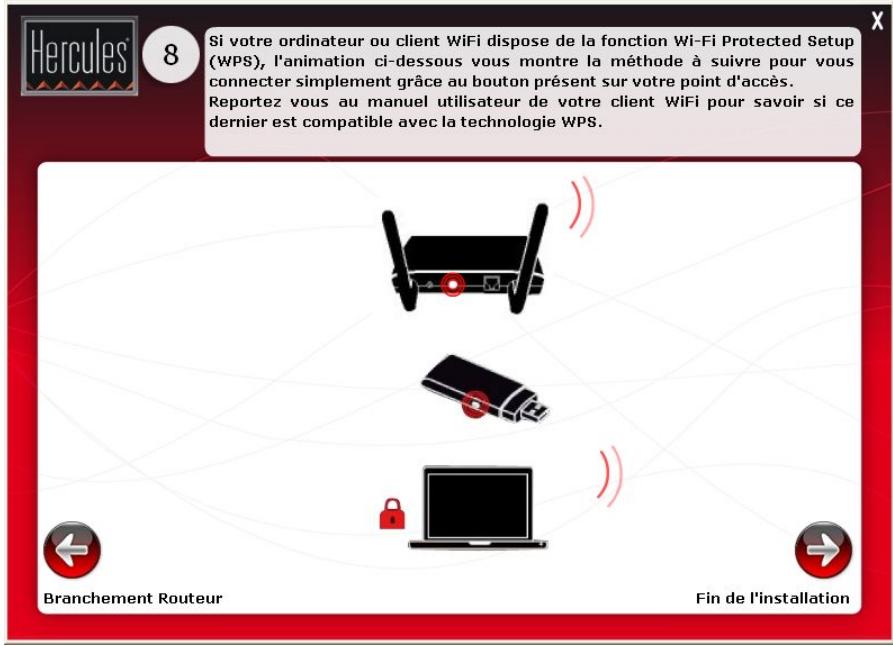

Étape 8: Connexion WPS

L'installation de votre Hercules Wireless N Access Point est presque terminée. Avant d'approfondir toutes les fonctionnalités avancées et de passer aux applications pratiques, vous pouvez découvrir au travers de l'écran ci-dessus comment vous connecter très simplement en WPS. Cliquez sur Suivant pour terminer l'installation.

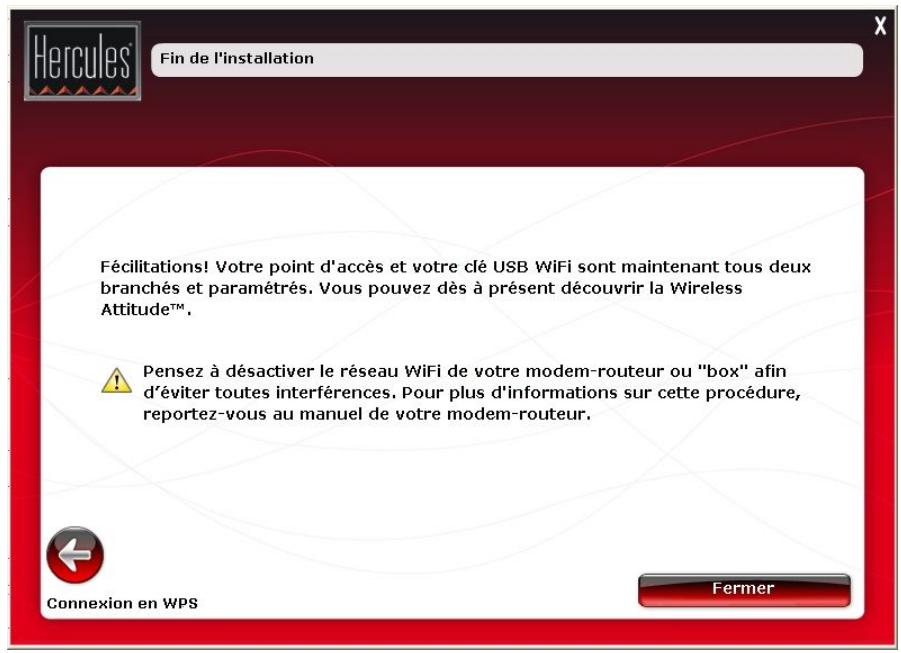

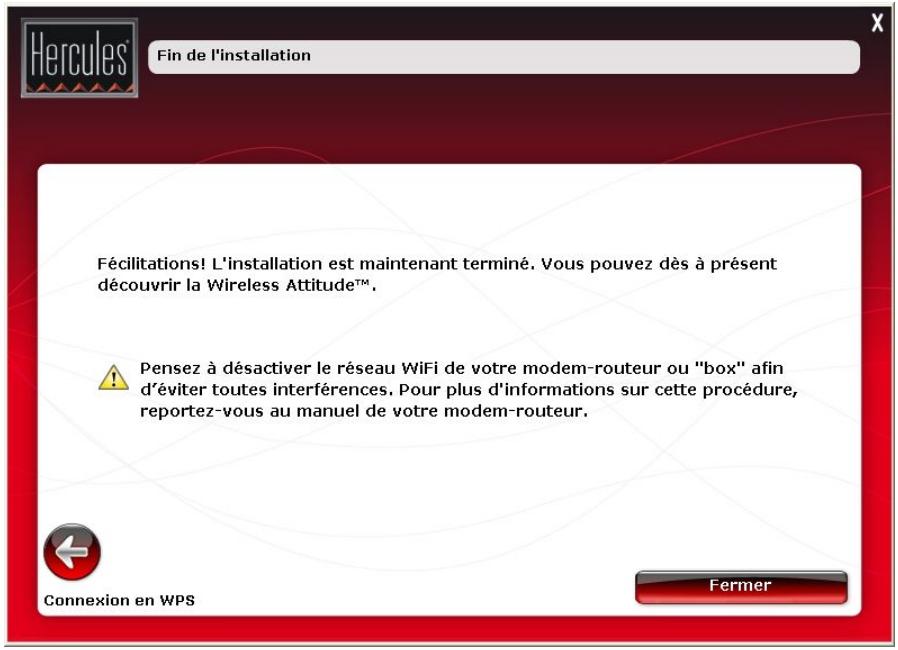

Fin de l'installation

Afin d'éviter toute interférence, pensez à désactiver maintenant le réseau WiFi de votre modem-routeur si les paramètres du réseau WiFi de votre point d'accès sont identiques à ceux du réseau WiFi de votre modem-routeur. Pour plus d'informations sur cette procédure, reportez-vous au manuel de votre modem-routeur.

Pour plus d'informations sur la connexion avec WPS, reportez-vous au chapitre 2.9. Se connecter à un réseau avec Wi-Fi Protected Setup™.

Pour approfondir toutes les fonctionnalités avancées, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent de votre Hercules Wireless N Access Point.

Pour vous initier aux applications pratiques de vos périphériques WiFi, reportez-vous à la section 4. Bienvenue dans la Wireless Attitude™ de ce manuel.

2.4. Installer le pack hercules composé de hercules wireless n access point et de la clé wireless n USB

• Cliquez sur Pack Hercules Point d'accès et clé USB WiFi.

L'assistant va lancer successivement l'installation de votre point d'accès et de votre clé, ainsi que des ciels associés (WiFi Manager N pour Hercules Wireless N Access Point et WiFi Station N pour la clé cules Wireless N USB), spécifiquement développés par Hercules pour définir, vérifier et configurer tous paramètres de connexion et de sécurité des appareils de la gamme Hercules Wireless N.

Pour plus d'informations sur WiFi Manager N, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent.

Pour plus d'informations sur WiFi Station N, reportez-vous au manuel pdf de votre clé Hercules Wireless N USB.

Étape 1: branchement de l'alimentation

• Connectez le cordon d'alimentation du point d'accès Hercules à la prise d'alimentation et branchez l'adaptateur secteur sur la prise secteur.

Le voyant d'alimentation et le voyant WiFi s'allument.

• Cliquez sur Suivant.

Étape 2: Branchement du point d'accès sur l'ordinateur

• Veillez à déconnecter tous les périphériques (modem-routeur, « box ») reliés par un câble Ethernet à votre ordinateur. Connectez une extrémité du câble Ethernet fourni au port Ethernet de votre Hercules Wireless N Access Point et l'autre extrémité au port Ethernet de votre ordinateur.

Le voyant Ethernet s'allume.

• Cliquez sur Suivant.

Étape 3 : installation de quickaccess

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

L'installation de QuickAccess est nécessaire afin de pouvoir configurer votre point d'accès.

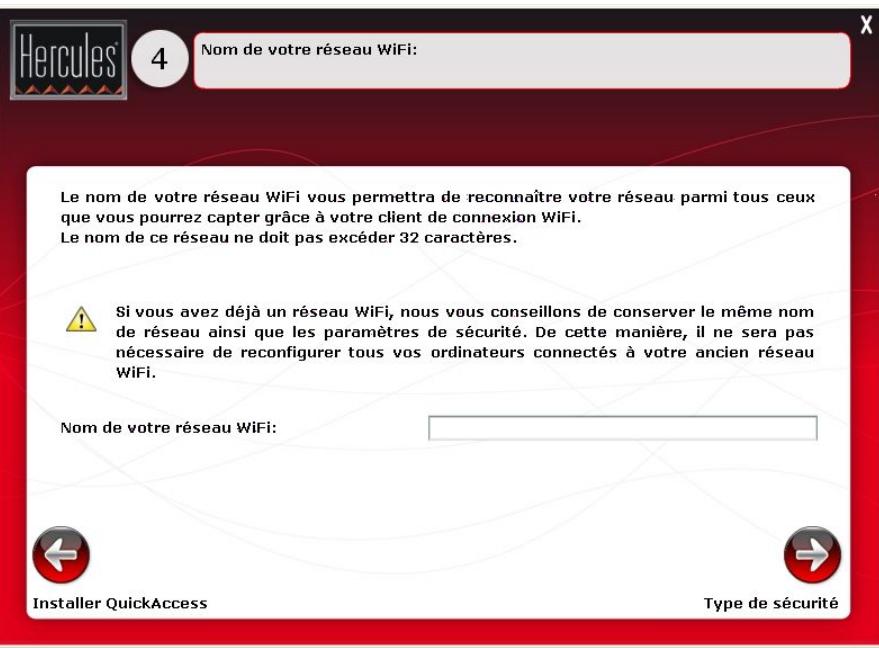

Étape 4 : nom de son réseau (SSID)

Les étapes 4 et 5 vous permettent de paramétrer votre réseau WiFi.

• Saisissez le nom de votre réseau WiFi. Cliquez sur Suivant.

Si vous avez déjà un réseau WiFi, nous vous conseillons de conserver le même nom de réseau ainsi que les paramètres de sécurité. De cette manière, il ne sera pas nécessaire de reconfigurer tous vos ordinateurs connectés à leur ancien réseau WiFi.

Nom de votre réseau WiFi:

Le nom de votre réseau WiFi vous permettra de reconnaître votre réseau parmi tous ceux que vous pourriez capter grâce à votre client de connexion WiFi. Le nom de ce réseau ne doit pas exceeder 32 caractérites.

Si vous avez déjà un réseau WiFi, nous vous conseillons de conserver le même nom de réseau ainsi que les paramètres de sécurité. De cette manière, il ne sera pas nécessaire de reconfigurer tous vos ordinateurs connectés à votre ancien réseau WiFi.

Nom de votre réseau WiFi :

Étape 5 : choix du niveau de sécurité

N'oubliez pas de protéger votre réseau en choisissant un niveau de sécurité associé à une clé de sécurité.

Sinon, tout utilisateur, malintentionné ou non, pourra s'y connecter.

Pour savoir comment protégerez votre réseau, reportez-vous à la section 3.7.2. Sécuriser son réseau WiFi.

• Choisissez le niveau de sécurité dans la liste déroulante.

Étape 6 : choix de la clé de sécurité

• Choisissez la clé de sécurité si vous avez sélectionné un niveau de sécurité à l'étape précédente. Cliquez sur Suivant.

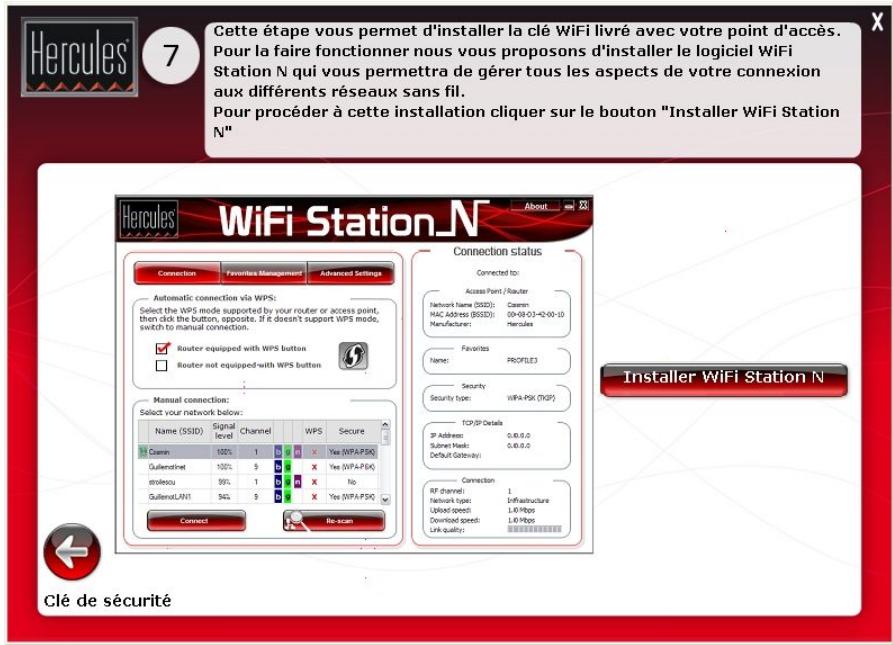

• Cliquez sur Installer WiFi Station N.

L'assistant d'installation de WiFi Station N démarre ensuite pour lancer l'installation de votre clé Hercules Wireless N USB. Suivez les instructions affichées à l'écran.

Pour plus d'informations sur l'installation de WiFi Station N, reportez-vous au manuel PDF de votre clé Hercules Wireless N USB.

Étape 8: Branchement du point d'accès sur le modem-routeur

• Si nécessaire, débranchez l'alimentation du point d'accès (si votre modem-routeur est situé dans une autre pièce, par exemple, vous devrez déplacer votre point d'accès à proximité de celui-ci pour le brancher en Ethernet).
• Débranchez le câble Ethernet de l'ordinateur.
• Si nécessaire, rebranche l'alimentation du point d'accès.
• Connectez une extrémité du câble Ethernet fourni au port Ethernet de votre Hercules Wireless N Access Point et l'autre extrémité au port Ethernet de votre modem-routeur.

Étape 9 : connexion WPS

L'installation de votre pack Hercules Wireless N Access Point/clé Hercules Wireless N USB est presque terminée. Avant d'approfondir toutes les fonctionnalités avancées et de passer aux applications pratiques, vous pouvez découvrir au travers de l'écran ci-dessus comment vous connecter très simplement en WPS. Cliquez sur Suivant pour terminer l'installation.

Fin de l'installation

Afin d'éviter toute interférence, pensez à désactiver maintenant le réseau WiFi de votre modem-routeur si les paramètres du réseau WiFi de votre point d'accès sont identiques à ceux du réseau WiFi de votre modem-routeur. Pour plus d'informations sur cette procédure, reportez-vous au manuel de votre modem-routeur.

Pour plus d'informations sur la connexion avec WPS, reportez-vous au chapitre 2.9. Se connecter à un réseau avec Wi-Fi Protected Setup™.

Pour approfondir toutes les fonctionnalités avancées, reportez-vous à la section 3. WiFi Manager N, le gestionnaire polyvalent de votre Hercules Wireless N Access Point ou à la section 4. L'utilitaire WiFi Station N du manuel pdf de votre clé Hercules Wireless N.

Pour vous initier aux applications pratiques de vos périphériques WiFi, reportez-vous à la section 4. Bienvenue dans la Wireless Attitude™ de ce manuel.

2.5. Installer la clé wireless n USB uniquement

Pour installer la clé Wireless N USB :

• Cliquez sur Clé USB WiFi N Hercules.

L'assistant:

Pour plus d'informations sur l'installation de WiFi Station N, reportez-vous au manuel pdf de votre clé Wireless N USB.

2.6. Explorer le contenu du cd-rom

• Cliquez sur le bouton

L'arborescence du CD-Rom s'affiche dans une fenêtre d'exploration Windows. Vous pouvez parcourir le contenu des différents dossiers.

2.7. Se connecter à un réseau avec wifi protected setuptm

Si la connexion à un réseau WiFi et sa configuration vous semble fastidieuses, utilisez la fonctionnalité intégrée WPS (Wi-Fi Protected Setup™), signalée sur le produit ou l'emballage par le logo.

Qu'est-ce que le WPS (Wi-Fi Protected Setup™)?

Le WPS est une technologie qui simplifie la procédure de connexion à un réseau sans fil entre un périphérique compatible WPS (votre clé Hercules Wireless N, par exemple) et votre Hercules Wireless N Access Point. Plusieurs méthodes de connexion s'offrent alors à vous : matériellement en appuyant sur un bouton situé sur le point d'accès ou dans WiFi Manager N, ou en entrant le code PIN du périphérique à connecter (votre Hercules Wireless N Access Point ou votre clé Hercules Wireless N, par exemple) dans l'interface de WiFi Manager N.

Pour maîtriser, le client est le point d'accès auquel vont se connecter d'autres périphériques WPS (votre clé Hercules Wireless N ou un autre périphérique WPS). Dans le mode client, c'est le périphérique WPS (votre clé Hercules Wireless N ou un autre périphérique WPS) qui se connecte au maître (votre Hercules Wireless N Access Point).

Remarque: La procédure ci-après décrit la connexion de votre Hercules Wireless N Access Point avec la clé Hercules Wireless N USB, mais vous pouvez également connecter d'autres périphériques WPS. Dans ce cas, reportez-vous au manuel de l'utilisateur de votre périphérique WPS.

Pour profiter d'une connexion simplifiée grâce à la fonctionnalité WPS (Wi-Fi Protected Setup™), les périphériques qui vont se connecter à votre point d'accès doivent être compatibles et certifiés WPS.

2.7.1. Se connecter à un réseau en mode maître

Remarque: votre Hercules Wireless N Access Point est configuré par défaut en mode maître, c'est-à-dire qu'il va servir de point d'accès auquel d'autres périphériques WPS pourraient se connecter.

1ère possibilité : utiliser le bouton WPS situé sur le point d'accès

• Sur votre point d'accès WiFi : appuyez sur le bouton WPS ③ situé sur le côté du point d'accès.

Vous avez ensuite deux minutes pour connecter votre clé Hercules Wireless N USB au point d'accès. Il ne sera pas nécessaire de renouveler cette opération à la prochaine connexion.

• Appuyez sur le bouton WPS situé sur le côté de la clé Hercules Wireless N ou sur le bouton WPS d'un périhérique compatible WPS.

Connexion Automatique des clients (WPS)

• Dans la page d'accueil de WiFi Manager N, appuyez sur le bouton Connexion Automatique des clients (WPS).

La méthode par bouton (PBC) est sélectionnée par défaut.

• Cliquez sur le bouton de connexion

Alternative :

• Sélectionnez la méthode par identifiant (PIN).
• Entrez le code PIN du périphérique WPS que vous souhaitez connecter.

• Cliquez sur le bouton de connexion

Pour connaître le code PIN de votre périphérique WPS, reportez-vous au chapitre 4.3.3. Se connecter à un réseau avec un code PIN du manuel de votre clé Hercules Wireless N USB ou reportez-vous au manuel du fabricant de leur périphérique WPS.

Vous avez ensuite deux minutes pour connecter votre clé Hercules Wireless N USB ou votre périphérique en WPS.

Si la connexion n'est pas sécurisée, une clé de sécurité de type WPA ou WPA2 (selon les possibilités du client) est automatiquement générée.

Pour plus d'informations sur la connexion de votre périhérique en WPS, reportez-vous au manuel pdf de votre clé Hercules Wireless N USB ou au manuel du fabricant de votre périhérique WPS.

2.7.2. Se connecter à un réseau en mode client

Remarque: Votre Hercules Wireless N Access Point est configuré par défaut en mode maître, c'est-à-dire qu'il va servir de point d'accès auquel d'autres périphériques WPS pourraient se connecter. En passant en mode client, ce point d'accès va se connecter à un périphérique WPS maître qui va devoir le point d'accès. Sachez cependant que ce Hercules Wireless N Access Point, de par sa fonction point d'accès, n'a pas vocation à se connecter à d'autres périphériques WPS.

• Dans la page d'accueil de WiFi Manager N, appuyez sur le bouton Connexion Automatique des clients (WPS).
• Cliquez sur le bouton Paramètres avancés.

Deux possibilités s'offrent à vous : Mode maître ou Mode client.

• Cochez le Mode client.

WiFi Manager N affiche le code PIN de votre Hercules Wireless N Access Point. Notez ce code, vous devrez le saisir dans l'interface du client pour connecter votre point d'accès à d'autres périphériques.

3. WIFI Manager n, le gestionnaire polyvalent

Avec WiFi Manager N, rien de plus simple que de compléter son modem-routeur Internet Haut Débit avec le point d'accès Hercules et faire ainsi profiter tous les ordinateurs de la maison ou de sa petite entreprise de son accès Internet, ou créer simplement un réseau sans fil.

Concrètement, WiFi Manager N est l'interface permettant de dialoguer avec votre point d'accès Hercules et de configurer votre réseau sans fil ou votre pare-feu Internet.

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

• Pour accéder à la porte d'entrée du WiFi Manager N, double-cliquez simplement sur l'icône Hercules Quick Access placée sur votre Bureau.

La fenêtre de connexion au point d'accès s'affiche.

Ou, si vous avez choisi de ne pas installer l'icône de lancement rapide :

Vous allez devoir passer en mode « adresse IP fixe » :

1. Clique sur Démarrer/Panneau de configuration. Double-clique sur Connexions réseau.
2. Dans la partie Réseau local ou Internet à haute vitesse, cliquez à l'aide du bouton droit sur l'icône correspondant à votre carte réseau (ou au pont réseau, si vous en avez créé un) et sélectionnez Propriétés.
3. Dans l'onglet Général de la fenêtre Propriétés de Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'élément Protocole Internet (TCP/IP).

1. Cliquez sur Propriétés, sélectionnez Utiliser l'adresse IP suivante.

Une adresse IP est une adresse unique attribuée par le modem-routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau. L'adresse IP du point d'accès est, par défaut, 192.168.2.254.

1. Entrez une adresse IP dans le même sous-réseau (par exemple : 192.168.2.10)
2. Entrez le masque de sous-réseau 255.255.255.0.
3. Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.

Le modem-routeur va notamment attribuer cette adresse IP à votre ordinateur.

Vous yout trouvez maintenant devant la porte d'entrée qu'il vous faudra ouvrir à l'aide d'un mot de passe.

• Pour ouvrir la porte, entrez le mot de passe par défaut ou entrez votre propre mot de passe si vous en avez défini un (pour savoir comment définir son propre mot de passe, reportez-vous au chapitre 3.2 Changer le mot de passe du WiFi Manager N).
• Cliquez sur Connexion.

Le mot de passe vous permet de rester le seul à pouvoir accéder à votre WiFi Manager N, donc aux paramètres de votre point d'accès Hercules. C'est pourquoi il est important de le changer lors de la première utilisation (voir ci-après).

3.2. Changer le mot de passe du wifi manager n!

Si vous franchissez pour la première fois la porte du WiFi Manager N, il est conseillé de changer le mot de passe par défaut, 123456, directement depuis le panneau Connexion au Point d'accès.

• Cliquez sur le bouton Changer le mot de passe.
• Saisissez l'ancien mot de passe (123456, si c'est la première fois), le nouveau, que vous choisissez, puis confirmez le nouveau mot de passe.
• Cliquez sur Confirmer et connecter pour mémoriser le mot de passe et vous connecter.

La porte du WiFi Manager N s'ouvre sur la page d'accueil ci-dessous. Vous pouvez désormais explorer toutes les fonctionnalités de votre point d'accès Hercules.

L'interface du WIFI Manager N a été conçue dans le but de faciliter la navigation dans les différents menus. Cependant, si vous vous sentez perdu, vous pouvez à tout moment cliquer sur le bouton Paramètres de base et revenir ainsi sur la page d'accueil, point de départ de toutes les fonctionnalités de votre point d'accès Hercules.

3.4. Résoudre les éventuelles difficultés d'accès à wifi manager n ou à internet

Si vous n'arrivez pas à vous connecter à l'interface de WiFi Manager N via QuickAccess :

• Appuyez sur le bouton Reset ④ pendant 10 secondes à l'aide de la pointe d'un crayon.
• Relâchez le bouton, puis attendez.

Votre point d'accès va charger ses paramètres d'origine et se réinitialiser.

Si vous n'arrivez pas à vous connecter à Internet, les paramètres de votre ordinateur ne sont peut-être pas correctement configurés. Les instructions ci-après vous aident à résoudre le problème.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP ou Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Sous windows XP ou vista

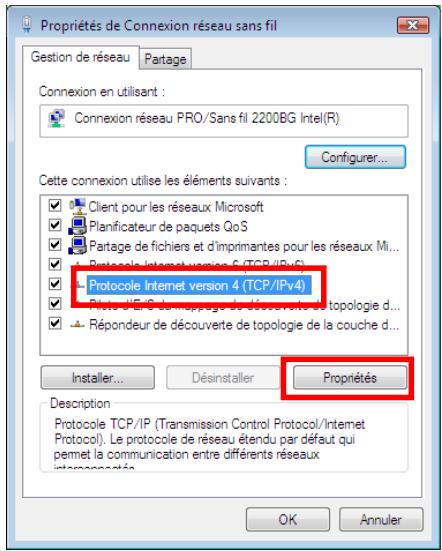

1. Cliquez sur Démarrer/Panneau de configuration. Double-cliquez sur Connexions réseau.
2. Dans la partie Réseau local ou Internet à haute vitesse, cliquez à l'aide du bouton droit sur l'icône correspondant à votre carte réseau (ou au pont réseau, si vous en avez créé un) et sélectionnez Propriétés.
3. Dans l'onglet Général de la fenêtre Propriétés de Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'élément Protocole Internet (TCP/IP).

1. Cliquez sur Propriétés, Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.

Le modem-routeur va maintenant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le modem-routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

Sous windows 2000

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Connexions réseau et accès à distance.
2. Cliquez à l'aide du bouton droit de la souris sur la connexion souhaitée et choisissez Propriétés.
3. Dans l'onglet Général, mettez en surbrillance l'élément Protocole Internet (TCP/IP).

1. Cliquez sur Propriétés et Sélectionnez Obtenir une adresse IP automatiquement dans l'onglet Adresse IP et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.

Le modem-routeur va maintenant pouvoir attribuer une adresse IP à l'ordinateur.

Une adresse IP est une adresse unique attribuée par le modem-routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

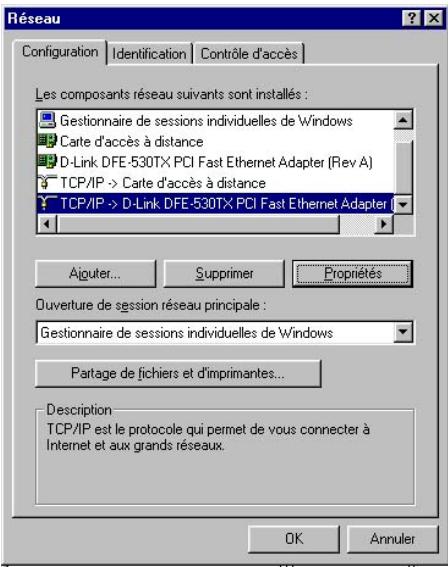

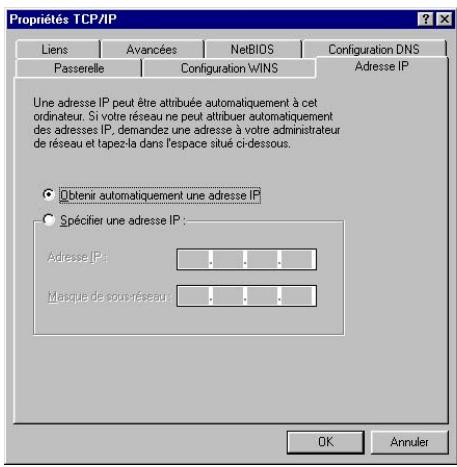

Sous windows 98 se/me

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenêtre Réseau, mettez en surbrillance libre Your cartereseau.

1. Cliquez sur Propriétés et Sélectionnez Obtenir automatiquement une adresse IP dans l'onglet Adresse IP.
2. Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.

Le modem-routeur va maintenant pouvoir attribuer une adresse IP à l'ordinateur.

Une adresse IP est une adresse unique attribuée par le modem-routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

3.5. Maîtriser son réseau wifi sur le bout des doigts

Dans ce chapitre, vous allez apprendre à personnaliser votre réseau WiFi et à le sécuriser contre les tentatives d'accès non souhaitées.

La configuration de votre réseau s'effectue via le câble Ethernet reliant ce point d'accès à votre box. Lorsque vous aurez terminé, vous pourrez débrancher ce câble et explorer vous-même toutes les titres du WiFi que nous décrivons dans le chapitre 4. Bienvenue dans la Wireless Attitude™!

3.5.1. Personnaliser réseau wifi

Lorsque le point d'accès sans fil (la fonction WiFi de votre point d'accès Hercules) est activé, WiFi Manager N affiche le nom de votre réseau, le canal radio et le type de sécurité utilisés. Ces paramètres peuvent être modifiés, sous certaines conditions.

Si vous décidez de modifier certains paramètres, nous vous conseillons de bien respecter les mentions ci-après.

Pour personnaliser le réseau wifi:

• Dans la page d'accueil, sélectionnez Vos paramètres de connexion WiFi.

Diverses informations telles que le nom de votre réseau et le canal radio utilisé sont affichées.

• Personnalisez, si vous le souhaitez, le nom SSID de votre réseau (Hercules par défaut).

Le SSID (Service Set Identifier, identifiant d'ensemble de service) est le nom unique partagé par les adaptateurs WiFi et le point d'accès d'un réseau sans fil. Veillez à ne pas égarer ce nom, car il vous servira pour connecter vos périphériques WiFi.

• Choisissez la puissance d’émission (par défaut, 100%).
• Changez, si nécessaire, le canal radio utilisé par le réseau local WiFi pour communiquer (de 1 à 13).

Changez ce paramètre uniquement si un autre émetteur utilise le même canal, ce qui pourrait entraîner une baisse des performances WiFi de votre point d'accès.

N'oubliez pas de protégerez votre réseau en choisissant une clé de sécurité. Sinon, tout utilisateur, malintentionné ou non, pourra s'y connecter.

Pour savoir comment protégérer votre réseau, reportez-vous à la section 3.6.2. Sécuriser son réseau WiFi.

• Cliquez sur le bouton Modifier pour valider vos paramètres.

Le point d'accès redémarre. Tous les ordinateurs ou périphériques connectés en WiFi sont déconnectés. La connexion ADSL reste quant à elle active.

3.5.2. Sécuriser son réseau wifi

Créer un réseau WiFi est particulièrement intéressant lorsque vous possédez plusieurs ordinateurs ou périphériques sans fil, mais comment éviter qu'une personne extérieure s'y connecte indûment ou intercepte vos échéances de données non cryptées? Grâce à WiFi Manager N, vous pouvez définir vos propres choix de sécurité. Et pour vous aider à choisir le niveau de sécurité qui convient le mieux à votre réseau, nous vous invitons à consulter le tableau ci-après qui récapitule les 5 types de sécurité supportés par WiFi Manager N.

Type	Niveau de sécurité	Clé utilisée	Authentication
FAIBLE (WEP 64)	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisés sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadecimal de 64 bits (10 caractères) ou au format alphanumeric et des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).Une clé hexadecimal est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	Ouverte (pas d'authentication), Partagée (methode d'authentication par clé partagée) ou Auto (authen-tification si le péripérisque la demande)
MOYEN (WEP 128)	Niveau de sécurité identique à celui du wep 64. Seule la longueur de la clé change.	Clé au format hexadecimal de 128 bits (26 caractères) ou au format alphanumeric et des caractères ASCII.Une clé hexadecimal est composée des chiffres 0 à 9 et des lettres A à F.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	Ouverte (pas d'authentication), Partagée (methode d'authentication par clé partagée) ou Auto (authen-tification si le péripérisque la demande)
Type	Niveau de sécurité	Clé utilisée	Type de cryptage
ELEVE (WPA-PSK)	Niveau de sécurité élevé de dernieres génération, spécialement conçu pour les environnementés de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric etques minimum.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	TKIP
TRES ELEVE (WPA2)	Niveau de sécurité très élevé de的最后一 année génération, spécialement concu pour les environnement des type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passer de 8 caractères alphanumeric minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	AES
WPA ou WPA2	Niveau de sécurité choisi par le point d'accès en fonction du niveau de sécurité maximal supporté par les péripériques du réseau.	Mot de passer de 8 caractères alphanumeric minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).	TKIP ou AES

Vou ne nevez pas selectionner dans le WiFi Manager N un niveau de sécurité supérieur a celui supporte par vos ordinateurs ou autres peripheriques WiFi. Par exemple, si vos ordinateurs ou autres peripheriques ne supportent que les niveaux FAIBLE (WEP 64) ou MOYEN (WEP 128), vous ne devez pas selectionner le niveau ELEVE (WPA-PSK) ou TRES ELEVE (WPA2).

Si vous avez utilisé la fonction WPS pour vous connecter, une clé de sécurité de type WPA ou WPA2 a automatiquement été générée.

Pour sécuriser son réseau wifi :

Sécurité: AUCUNE SÉCURITÉ WIFI

SecuriteWiFi

Désactivée

Nous vous conseillons de le sécuriser maintenant en changeant la sécurité afin d'empêcher des personnes mal intentionnées d'utiliser cette connexion Internet.

• Choisissez votre niveau de sécurité: MOYEN (WEP 128), ELEVE (WPA) ou TRES ELEVE (WPA2).

Si vous choisissez le type de sécurité « tres ELEVE (WPA2) » :

Sécurité:

Entrez un mot de passe entre 8 et 63 caractères alphanumériques

Le niveau WPA2 est le niveau de sécurité le plus récent et le plus élevé. Le cryptage aléatoire est très robuste. Seul un mot de passe suffit, pas de clé compliquée à retenir!

ATTENTION : si votre équipement WiFi installé dans vos ordinateurs ne supporte pas le niveau de sécurité WPA2, vous devrez voir un autre niveau de sécurité pour votre routeur, sinon vos ordinateurs ne pourront pas se connecter.

Réseau WiFi

Securite:

Active

VPA2(AES)

Filtrage par adresse MAC

Désactéve

• Sélectionnez le niveau de sécurité : WPA2 (AES).
• Entrez un mot de passe (8 caractères alphanumériques minimum) ou une clé de 64 caractères hexadécimaux.

Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Vous pouvez consulter dans la zone d'état le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Si vous choisissez le type de sécurité « tres ELEVE (wpa-wpa2) » :

Entrez une dé de 64 caractères Hexadécimaux (nombres de 0-9 et lettres de A à F)

Le niveau WPA2 est le niveau de sécurité le plus récent et le plus élevé. Le cryptage aléatoire est très robuste. Seul un mot de passe suffit, pas de ce compliqué à réitérer!

ATTENTION: si votre équipement WiFi installé dans vos ordinateurs ne supporte pas le niveau de sécurité WPA2, vous devrez donc utiliser un autre niveau de sécurité pour votre routeur, sinon vos ordinateurs ne pourront pas se connecter.

Réseau WiFi : ActiveWiFi (1000MHz) Pèpe dire approde MAC : Dédictative

• Sélectionnez le niveau de sécurité : WPA-WPA2
• Entrez un mot de passe (8 caractères alphanumériques minimum) ou une clé de 64 caractères hexadécimaux.

Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Vous pouvez consulter dans la zone d'état le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Si vous choisissez le type de sécurité « ELEVE (WPA) » :

• Entrez un mot de passe de 8 caractères alphanumériques minimum ou une clé de 64 caractères hexadécimaux de votre choix.

Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (a-z ou A-Z).

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Vous pouvez consulter dans la zone d'état le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

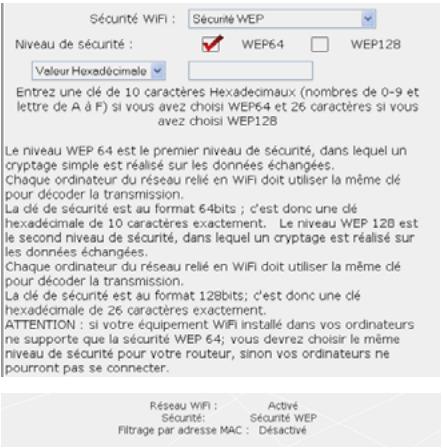

Si vous choisissez le type de sécurité « MOYEN (WEP 64-wep 128) » :

• Entrez une clé de 10 caractères hexadécimaux ou un mot de passe de 5 caractères alphanumériques pour une sécurité WEP 64, ou une clé de 26 caractères hexadécimaux ou un mot de passe de 13 caractères alphanumériques pour une sécurité WEP 128.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (a-z ou A-Z).

Vous pouvez consulter dans la zone d'état le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

Sécurité: AUCUNE sécurite WIFI

Sécurité WiFi Désactivée

Nous vous conseons de le sécuriser maintenant en changeant la sécurité afin d'empêcher des personnes mal intentionnées d'utiliser sua connexion Internet.

Réseau WiFi :

Seunite:

Active

Filtrage par adresse MAC

Desactve

Destructive

Si vous n'appliquez aucune sécurité, vous ne serez pas protégé. Tout utilisateur, intentionné ou non, pourra s'y connecter.

Vous pouvez consulter dans la zone d'état le résumé de vos paramètres WiFi. Notez le nom du réseau, le type de sécurité et la clé utilisée.

• Cliquez sur Modifier pour valider les nouveaux paramètres.

3.5.3. Limiter l'accès de son réseau wifi à certains ordinateurs et périphériques wifi

Le filtrage par adresse MAC est le complément des critères de sécurité, il permet de désigner les ordinateurs et périphériques sans fil autorisés à se connecter à votre réseau local WiFi.

Une adresse MAC est une adresse unique créée par le constructeur du périphérique réseau (WiFi ou Ethernet), destinée à identifier cet élément au sein d'un réseau.

Avant d'activer le filtrage, nous vous conseillons de connecter en WiFi tous les ordinateurs que vousitez autoriser.

Filtage d'adresse MAC

Filtage d'adresse MAC

• Cliquez sur le bouton Filtrage d'adresse MAC.

-Cochez la case Activation du filtrage d'adresses MAC.

Pour ajouter un ordinateur ou un périphérique WiFi (webcam, console de jeu ou autre) à la liste :

Si vous utilisez cette fonction pour la première fois :

Tout nouvel ordinateur ou périphérique doit être ajouté manuellement.

• Entrez manuellement son adresse MAC (au format AAAAAAAAAA sans séparateur).
• Cliquez sur le bouton Ajouter.

Cette adresse vient s'ajouter à la liste des ordinateurs et périphériques WiFi autorisés à se connecter.

-Si vous le souhaitez, ajoutez un commentaire dans la zone correspondante. - Cliquez sur le bouton Modifier pour valider vos paramètres ou sur Annuler pour annuler les paramètres entrés.

Lorsque vous activez la fonction de filtrage par adresse MAC, seuls les ordinateurs et périphériques ont sur cette liste sont autorisés à se connecter en WiFi au point d'accès Hercules.

Si des amis vous rendent visite avec leur ordinateur ou périphérique WiFi, ou si vous souhaitez ajouter de nouveaux périphériques WiFi, n'oubliez pas d'ajouter leur adresse MAC à la liste de filtrage, et ils ne pourront jamais se connecter.

Pour supprimer un ordinateur ou un périphérique WiFi (webcam, console de jeu ou autre) de la liste :

• Dans la colonne Enlever, cliquez sur en regard des ordinateurs et périphériques que vous souhaitez supprimer de la liste de filtrage.
• Confirmez la suppression dans la boîte de dialogue qui s'ouvre.
• Cliquez sur le bouton Modifier pour valider vos paramètres ou sur Annuler pour annuler les paramètres entrés.

3.6. Une boîte à outils aux multiples facettes

WiFi Manager N fonctionne comme une boîte à outils dont vous pouvez vous servir pour réparer les éventuelles erreurs de manipulation.

3.6.1. Redémarrer le point d'accès hercules

La fonction Redémarrer le point d'accès coupe la fonction WiFi du point d'accès Hercules et redémarrre le WiFi Manager N.

L'ordinateur ou le périphérique connecté en WiFi ou Ethernet sera déconnecté.

Pour redémarrer le point d'accès :

• Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
• Sélectionnez Redémarrer le Point d'accès.

Un texte explicatif vous présente la fonction de ce bouton.

• Cliquez sur Oui pour confirmer le redémarrage.

Le point d'accès redémarre avec les derniers paramètres sauvegardés. Aucune donnée n'est perdue.

3.6.2. Récupérer sa configuration d'origine

Si vous avez modifié - intentionnellement ou non - certains paramètres et souhaitez restaurer les paramètres d'origine, suivez les instructions ci-dessous.

Lors de la restauration, tous les paramètres que vous avez préalablement modifiés seront perdus (clé WiFi, filtrage par adresse MAC...)!

Pour récapituler sa configuration d'origine :

• Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
• Sélectionnez Restaurer les paramètres d'origine.
• Cliquez sur Oui pour confirmer la restauration des paramètres d'origine.

Vous pouvez également utiliser le bouton Reset situé sur le point d'accès :

• Appuyez sur le bouton Reset ④ pendant 10 secondes à l'aide de la pointe d'un crayon.
• Relâchez le bouton, puis attendez.

Votre point d'accès va charger ses paramètres d'origine et se réinitialiser.

3.6.3. Mettre à jour le firmware

Si vous souhaitez bénéficier de nouvelles fonctionnalités ou de fonctionnalités améliorées pour votre point d'accès Hercules, nous vous conseillons de vous rendre régulièrement sur le site www.hercules.com et de vérifier la présence de mises à jour du firmware.

Nous conseillons d'effectuer la mise à jour en étant connecté par le câble Ethernet (et non en WiFi).

Lors de la mise à jour, tous les paramètres que vous avez préalablement modifiés (clé de sécurité) sont supprimés!

Si une mise à jour du firmware est disponible :

• Sur le site www.hercules.com, cliquez sur le lien Support/FAQ.
• Suivez les instructions affichées à l'écran. Puis :

• Dans la page d'accueil du WiFi Manager, clique sur le bouton Boite à outils.
• Sélectionnez Mettre à jour le firmware.
• Cliquez sur le bouton Parcourir.
• Sélectionnez votre fichier de firmware, puis cliquez sur Ouvrir.
• Cliquez sur Mettre à jour pour importer les données.

Votre point d'accès Hercules utilise désormais cette nouvelle version du firmware.

4. Bienvenue dans la wireless attitude™!

Maintenant que vous maîtriserez les principales fonctionnalités du WiFi Manager N, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montrer comment le sans-fil est étroitement lié à la convivialité et la capacité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

4.1. Quelques prérequis

Nos vous conseillons de suivre les instructions ci-dessous pour chacun de vos ordinateurs :

• Les procédures décrites dans ce chapitre diffèrent selon le système d'exploitation. Veillez à bien vous reporter aux chapitres correspondant à votre système.
• Ces procédures s'appliquent également à l'ordinateur ou au périphérique directement connecté à votre point d'accès par un câble Ethernet.
• Pour partager une connexion Internet, voir point d'accès Hercules et voir modem (ADSL Ethernet, Cable ou « Box » Internet) doivent être branchés et allumés et voir ligne Internet doit être activée.

Rappel : le réseau WiFi que vous avez établi est de type Infrastructure (par opposition au mode Ad hoc), car il est composé d'un point d'accès et d'un ou plusieurs ordinateurs.

4.2. Ordinateurs sous windows vista : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL entre des ordinateurs Equipés de Windows Vista, il n'est pas indispensable que les ordinateurs appartiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista et un système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos ordinateurs. Pour savoir comment créer un groupe de travail, reportez-vous au manuel de votre produit Hercules.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

Vous avez associé votre ordinateur à un réseau privé (par opposition à un réseau public). À ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périphériques et ordinateurs extérieurs et d'être vu par d'autres réseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.

4.2.1. Activer le partage

Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Résseau et partage.

Remarque: pour ouvrir le Centre Résseau et partage, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Résseau et partage.

Activer le partage de fichiers

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de fichiers.
• Sélectionnez le bouton radio Activer le partage de fichiers.

Partage de fichiers

Désactivé

Lorsque le partage de fichiers est activé, toute personne sur le réseau peut accéder aux fichiers et aux imprimantes que vous aurez partagés à partir de cet ordinateur.

Activer le partage de fichiers

Désactiver le partage de fichiers

Appliqueur

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage de dossiers publics

Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent accéder.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage de dossiers publics.
• Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers (le contenu de ces dossiers ne comportera aucune limitation en termes de consultation, d'écriture ou autre).

Partage de dossiers publics

Désacté

Quand le partage du dossier Public est activé, les personnes du réseau peuvent accéder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?

Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers. Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers. Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'accéder à ce dossier)

Appliqueer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage d'imprimante

Remarque: pour activer le partage d'imprimante, vous devez avoir préalablement installé une imprimante.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
• Sélectionnez le bouton radio Activer le partage d'imprimante.

Partage d'imprimante

Désacté

Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.

Activer le partage d'imprimante Désactiver le partage d'imprimante

Applicuer

• Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

Activer le partage des fichiers multimédias

Remarque: cette option permet d'activer le partage de votre musique, vos vidéos et vos images.

• Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton ⦁ situé en regard de Partage d'imprimante.
• Cliquez sur Modifier...

Partage des fichiers multiméias © Désactivé

Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent accéder aux morceaux musicaux, aux images et aux vidéos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

• Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.

• Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
• Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désigner les types de média à partager, etc.
• Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.

4.2.2. Windows vista : mettre en partage des dossiers publics ou personnels

Rappel : Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images

personnelles, par exemple), il sera nécessaire de désigner les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
2. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionne Partager.

1. Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait accéder à ce dossier, puis cliquez sur Ajouter.

Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utilisateur...

1. Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur : Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
2. Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'accéder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: \PC-WIFIUsers\Mes documents\Dossiers Images partagées.
3. Cliquez sur Terminer.

Le dossier est désormais partagé. Vous pouvez maintenir afficher tous les dossiers et fichiers partagés sur l'ordinateur ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.

4.2.3. Ordinateurs sous windows vista : accéder aux dossiers partagés

1. Dans l'explorateur de fichiers, accessible dans Démarrer/Ordinateur, double-cliquez sur Réseau.

Vous accédez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: IPC-WIFIUsersMes documents|Dossiers Images partagées).

1. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
2. Si un mot de passe a été défini, saisissez votre nom d'utilisateur et votre mot de passe.

Tous les dossiers partagés apparaissent. Selon votre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partagés.

4.2.4. Windows vista : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans le Centre Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

La liste des imprimantes installées s'affiche.

1. Cliquez avec le bouton droit de la souris sur l'imprimante et sélectionnez l'option Partager...

1. Dans la fenêtre Propriétés de l'Imprimante, cliquez sur le bouton Modifier les options de partage.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Cochez la case Partager cette imprimante.
2. Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
3. Cliquez sur Appliquer, puis sur OK.

4.2.5. Ordinateurs sous windows vista : accéder à l'imprimante partagée

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Clique sur Démarrer/Panneau de configuration.
2. Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.

Ajouter une imprimante

1. Cliquez sur le bouton Ajouter une imprimante.

L'assistant Ajouter une imprimante s'affiche.

1. Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

1. Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
2. Cliquez sur Suivant.
3. Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

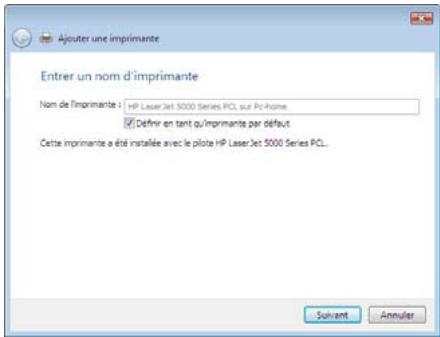

1. Validez le nom de votre imprimante, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

4.2.6. Windows vista : partager une connexion ADSL dans un réseau de type infrastructure

Rappel: Si vous disposez d'une Livebox, d'un modem-routeur ou d'un réseau connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Point d'accès Hercules, votre Livebox, votre Modem routeur Hercules, votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suivez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relie à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion internet partagée :

1. Connectez-vous à votre réseau sans fil (Hercules, par exemple).
2. Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
3. Cliquez sur le lien Voir le statut.

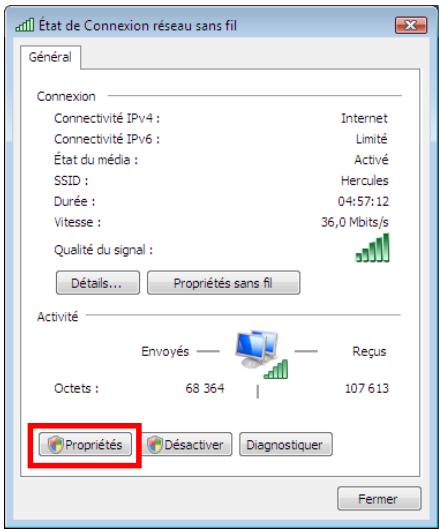

1. Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
2. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

1. Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionné Protocole Internet version 4 (TCP/IPv4).
2. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour valider.
3. Procédez de même pour le Protocole Internet version 6 (TCP/IPv6).

Pour accéder à Internet, il vous suffit MAINTENANT de lancer votre navigateur Internet.

4.3. Ordinateurs sous windows XP : partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créer un véritable réseau domestique.

Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

4.3.1. Windows XP: utiliser l'assistant configuration du réseau dans un réseau de type infrastructure

Procédez comme suit pour chaque ordinateur :

1. Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau. L'Assistant Configuration du réseau se lance.
2. Cliquez deux fois sur Suivant.

La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.

1. Si votre connexion réseau sans fil Hercules Wireless Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Simon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre périphérique réseau à votre point d'accès (si vous possédez un adaptateur Hercules Wireless G PCI, USB2 ou PCMCIA, reportez-vous au chapitre L'utilitaire WiFi Station de votre Manuel de l'utilisateur).

La fenêtre ci-contre peut apparaître si l'Assistant a trouvée une connexion Internet partagée sur l'ordinateur.

1. Sélectionnez Non, me permettre de désirer un autre moyen de me connecter à Internet, puis cliquez sur Suivant.

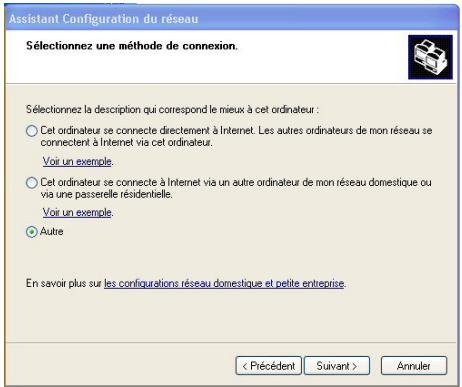

1. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre. Dans la fenêtre Sélectionnez une méthode de connexion, sélectionnez l'option Autre.
2. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

Assistant de configuration du réseau

Sélectionnez votre connexion Internet.

Sélectionnez votre connexion Internet à partir de la liste suivante.

L'Assistant a préférenciation "Connexion au réseau local en tant que connexion la plus susceptible d'être correcte."

Connexions

Connexion au réseau local 2 Carte réseau Fast Ethernet PCI Realtek RTL8139 Family #2

Connexion 13942

Carte réseau 1394 #2

Connexion réseau sans fil

Hercules Wireless PCI Card HMVGPCI-54

En savoir plus sur Comment déterminer toute connexion Internet

<Précièdent

Suivant>

Annuler

Assistant de configuration du réseau

Cette configuration réseau n'est pas recommandée.

La configuration réseau que vous avez sélectionné n'est pas reconnue car plus d'un ordinateur se connecte directement à Internet. Il n'a pas de moyen de sécurité de partager des fichiers entre ordinateurs en progressant toute ordinateur des menaces de sécurité Internet.

Microsoft recommande un réseau dans lequel tous les ordinateurs se connectent à Internet via un seul ordinateur ou via une passerelle résidentielle.

Cet Assistant active le pare-feu de connexion Internet (ICF) sur ce ordinateur. ICF va protéger ce ordinateur des menaces de sécurité Internet mais il peut également empêcher ce ordinateur, en particulier si l'ordinateur est mal configuré et ne sait qu'il ne possède pas la protection.

Pour en savoir plus sur des configurations réseaux ou des techniques réseaux avancées à l'origine et la modification actuelle, consultez les configurations réseaux reconnues dans le Centre d'Aide et de support.

Suyant

Annuler

Assistant de configuration du réseau

Votre ordinateur compte plusieurs connexions.

Cet ordinateur compte plusieurs connexions. L'assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissent communiquer.

L'Assistant doit savoir quelles connexions sont dédiées au réseau.

Choisir à ma place les connexions appropriées

Me laisser choisir mon réseau

En apprenant davantage sur les liaisons réseau

<Précièdent

Suivant>

Annuler

1. Si la fenêtre ci-contre apparait, sélectionnez la connexion réseau sans fil Hercules Wireless G, puis cliquez sur Suivant.
2. Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.

Si vous utilisez le point d'accès Hercules Wireless N, vos ordinateurs sont déjà protégés par le pare-feu intégré.

1. Lorsque votre ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistant CDF les connexions appropriées.
2. Cliquez sur Suivant.

Assistant de configuration du réseau

Donnez à cet ordinateur une description et un nom.

Description de l'ordinateur:

Mon ordinateur WiFi

Exemples : ordinateur du salon ou ordinateur de Catherine

Nom de l'ordinateur :

ordi-wifi

Exemples: FAMILLE ou CATHERINE

Le nom de l'ordinateur actuel est Mon ordinateur WFI

Ces fournisseurs de services Internet demandent à ce que vous utilisiez un nom d'ordinateur spécifique. C'est souvent le cas pour les ordinateurs équipés d'un modèle cubic.

Si c'est le cas pour tout ordinateur, ne modifiez pas le nom d'ordinateur fourni par votre fournisseur de services Internet.

En apprenant plus sur les noms d'ordinateur et les descriptions

<Précédent

Suivant

Annuler

Assistant de configuration du réseau

Nommez réseau.

Nommez votre réseau en spécifiant un nom de groupe de travail ci-dessus. Tous les ordinateurs devraient se reconnecter pour avoir le même nom de groupe de travail.

Nom du groupe de travail :

MAISON

Exemples: DOMICILE ou BUREAU

<Précièdent

Suivant>

Annuler

Assistant de configuration du réseau

Vous avez presque fini...

Que voulez-vous faire

Créer un disque d'installation du réseau Utiliser le disque d'installation du réseau que je possède déjà Utiliser mon CD de Windows XP Temerier uniquement cet Assistant, je n'ai pas besoin de l'exécuter sur d'autres ordinateurs

<Précièdent

Suivant>

Annuler

1. Saisissez le nom de l'ordinateur et éventuellement une description. Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).
2. Cliquez sur Suivant.
3. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellement une description.

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur Suivant.
2. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.

L'assistant configure l'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.

1. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au choix) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

4.3.2. Windows XP : mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez maintenant partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous peuvent également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourra modifier les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et rite permet uniquement de partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers alors placés dans un dossier Documents partagés. Partage réseau et sécurité permet en revanche partager des fichiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de créer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager.

4.3.3. Ordinateurs sous windows XP: accéder aux dossiers partagés

Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l'aide de l'Assistant Configuration du réseau.

1. Cliquez sur Démarrer/Poste de travail.
2. Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.

Vous accédez directement à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissent.

4.3.4. Windows XP : mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (non-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.

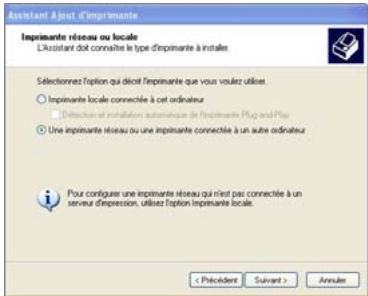

3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.
4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.
5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

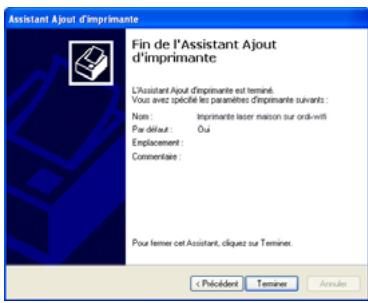

1. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.3.5. Windows XP: modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Panneau de configuration/Performances et maintenance/Système.

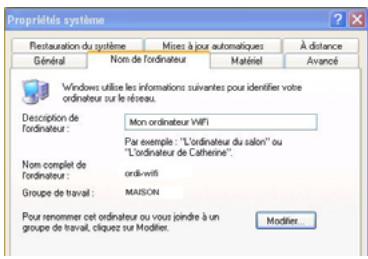

2. Dans la fenêtre Propriétés du système, sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau. 6. Un message Windows indique que l'opération a réussi et que vous nevez redémarrer l'ordinateur. 7. Répétez la procédure pour chaque ordinateur.

4.3.6. Windows XP: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

• Cliquez sur Démarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless G est présente.

• Si son état est DÉSACTIVÉ sÉLECTIONNEZ Activer.
• Si son état est activé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et Sélectionnez Désactiver.

4.4. Ordinateurs sous windows 2000: partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est préférable que les ordinateurs appartiennent au même groupe de travail.

4.4.1. Créer un groupe de travail sous windows 2000

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Système.

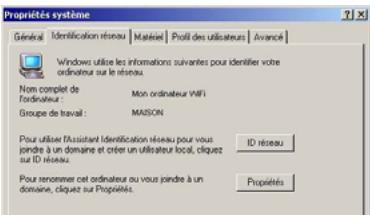

2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Cliquez de nouveau sur OK.

4.4.2. Windows 2000: mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouvez également limiter l'accès au dossier en choisissant un nombre d'utilisateurs limite et un type d'accès dans les Autorisations.

1. Cliquez sur Appliquer, puis sur OK.

4.4.3. Ordinateurs sous windows 2000 : accéder aux dossiers partagés

1. Cliquez sur Démarrer/Programmes/Accessoires/Explorateur Windows.
2. Double-cliquez sur Favoris réseau, Tout le réseau, puis sur Réseau Microsoft Windows.
3. Double-cliquez sur votre groupe de travail.

Vous accédez à la liste des ordinateurs de votre groupe de travail. 4. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

4.4.4. Windows 2000: mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinaire connecté à l'imprimante :

1. Cliquez sur Démarrer/Paramètres/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagée en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (non-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Suivant pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

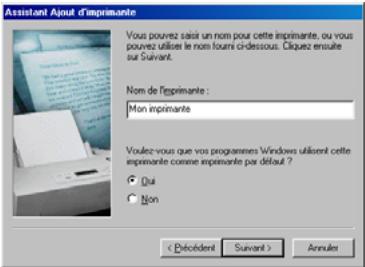

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.4.5. Windows 2000: modifier le nom d'un groupe de travail

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Système.
2. Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau. 6. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur. 7. Répétez la procédure pour chaque ordinateur.

4.4.6. Windows 2000: partager une connexion ADSL dans un réseau de type infrastructure

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Cliquez sur Démarrer/Paramètres/Connexions réseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless G.
3. Cliquez à l'aide du bouton droit de la souris sur la connexion et sélectionnez Propriétés.
4. Dans la fenêtre Propriétés de Connexion au réseau local, sélectionnez Protocole Internet (TCP/IP).
5. Cliquez sur Propriétés.

1. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
2. Cliquez sur OK pour fermer les fenêtres. Windows peut vous demander de redémarrer votre ordinateur.

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

4.4.7. Windows 2000: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vouspez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 2000 :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.

4.5. Ordinateurs sous windows me : partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows Me consiste à faire appel à l'Assistant Gestion de réseau domestique. Cet assistant va vous aider à créer un véritable réseau domestique.

Accès réseau à distance

Assistant Gestion de réseau domestique

NetMeeting

Numérotateur téléphonique

1. Cliquez sur Démarrer/Programmes/Accessoires/Communications/Assistant Gestion de Réseau domestique.

1. Cliquez sur Suivant.

Si vous avez déjà utilisé cet assistant sur cet ordinateur, le niveau Options d'installation s'affiche. Sélectionnez Je modifier les paramètres du réseau domestique de l'ordinateur, puis cliquez sur Suivant.

1. Dans la fenêtre Connexion Internet, sélectionnez l'option Une connexion directe à mon fournisseur de services avec le périphérique suivant :
2. Sélectionnez dans le menu déroulant votre adaptateur Hercules Wireless G, puis cliquez sur Suivant.
3. Si la fenêtre Partage de connexion s'affiche, sélectionnez Non, je ne veux pas partager ma connexion Internet.
4. Cliquez sur Suivant.

1. Saissez le nom de l'ordinateur. Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez Suivant.
2. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passer.
3. Si vous le souhaitez, vous pouvez activer le partage de votre imprimante en la sélectionnant dans la liste.
4. Cliquez sur Suivant.

1. Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'option Oui, créer une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me vous demande de redémarrer votre ordinateur. Au redémarrage, un message vous invite à configurer vos autres ordinateurs.

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Gestion de réseau domestique, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisissant un type d'accès et un mot de passe.

Si l'onglet Partage ne s'affiche pas, vous devez activer le partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre aux autres utilisateurs d'accéder à mes fichiers.

Windows could you demand d'insérer le CD-ROM d'installation.

4.5.3. Ordinateurs sous windows me : accéder aux dossiers partagés

Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows Me, le nom du groupe de travail a été défini à l'aide de l'Assistant Gestion de réseau domestique.

1. Cliquez sur Démarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage réseau et développez l'arborescence.

Vous accédez à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissent.

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison Equipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Paramètres/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprimante wifi, par exemple).

1. Cliquez sur Appliquer, puis sur OK.

Si I'on Get Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre aux autres utilisateurs d'utiliser mes imprimantes.

Windows vous demande de redémarrer votre ordinateur.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur OK.
3. Cliquez Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnez l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

4.5.6. Windows me: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vouspez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur sous Windows Me :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows Me, reportez-vous à l'aide de Windows.

4.6. Ordinateurs sous windows 98 se : partager des dossiers, une imprimante ou une connexion ADSL

Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 98 SE, il est préférable que les ordinateurs appartiennent au même groupe de travail.

4.6.1. Windows 98 se: créer un groupe de travail

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnez l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Windows vous demande de redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

Remarque: pour modifier le nom d'un groupe de travail, suivez la même procédure.

4.6.2. Windows 98 SE : Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisissant un type d'accès et un mot de passe.

Si l'onglet Partage ne s'affiche pas, vous devez activer l'onglet de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre aux autres utilisateurs d'accéder à mes fichiers, puis cliquez sur OK.
4. Cliquez sur OK pour fermer la fenêtre.

Windows peut vous demander d'insérer le CD-Rom d'installation et de redémarrer l'ordinateur.

4.6.3. Ordinateurs sous windows 98 se : accéder aux dossiers partagés

1. Cliquez sur Démarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage réseau et développez l'arborescence.

Vous accédez à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.

Tous les dossiers partagés apparaissant.

4.6.4. Windows 98 SE : Mettre en partage une imprimante

Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Equipés d'un adaptateur WiFi.

Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel

elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Démarrer/Paramètres/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprimante wifi, par exemple). 4. Cliquez sur Appliquer, puis sur OK.

Si l'onglet Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre à d'autres d'utiliser mes imprimantes.

Windows vous demande de redémarrer votre ordinateur.

Sur les ordinateurs qui sont utilisés l'imprimante partagée :

1. Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur OK.
3. Cliquez Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.6.5. Windows 98 se : partager une connexion ADSL dans un réseau de type infrastructure

Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée :

1. Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenêtre Réseau, sélectionnez le composant TCP/IP -> Hercules Wireless G.
3. Cliquez sur Propriétés.

1. Dans l'onglet Adresse IP, Sélectionnez Obtenir automatiquement une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, Sélectionnez-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtres.

Windows peut vous demander de redémarrer votre ordinateur.

Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.

4.6.6. Windows 98 se: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)

Vouspez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 98 SE :

• Accédez au Gestionnaire de périphériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 98 SE, reportez-vous à l'aide de Windows.

5. WIFI manager n pour les utilisateurs avertis

WiFi Manager N a été créé pour répondre aux attentes du plus large public. Ainsi, après vous avoir expliqué les fonctionnalités les plus utiles dans les chapitres précédents, nous dédions le présent chapitre aux utilisateurs qui souhaitent s'approprier les subtilités du WIFI, explorer les fonctionnalités plus avancées de leur point d'accès. Mais prenez garde ! La modification de certains paramètres peut avoir des conséquences sur le bon fonctionnement de votre réseau, voire de votre point d'accès. Sachez cependant que rien n'est irréversible, vous pourrez à tout moment revenir à la configuration d'origine ou recharger une configuration personnalisée.

Dans certains cas, vos paramètres ne seront pris en compte qu'après le redémarrage de WiFi Manager N.

5.1. Configurer les options avancées du réseau wifi

Cette fenêtre contient des paramètres qui affectent le fonctionnement de votre point d'accès Hercules. Si vous ne connaissiez pas leur fonction, nous vous conseillons de conserver les paramètres par défaut.

Vos paramètres de connexion WiFi

Paramètres expert WiFi

Fragment :

Seuil RTS:

Beacon Period :

DTIM

• Dans la fenêtre Paramètres de base, cliquez sur le bouton Vos paramètres de connexion WiFi.
• Dans la fenêtre Vos paramètres de connexion WiFi, cliquez sur le bouton Paramètres expert WiFi.
• Le seul de fragmentation consiste à définir la taille à laquelle les paquets de données sont fragmentés. Si la taille du paquet est inférieure à celle prédéfinie, le paquet n'est pas fragmenté. En revanche, si la taille est supérieure, le paquet est fragmenté avant sa transmission, puis reconstitué au niveau du point d'accès.

La fragmentation permet d'améliorer le succès des transmissions.

Lorsqu'un seul RTS est défini, le périphérique sans fil demande au point d'accès l'autorisation de transmettre des données, ce qui évite l'arrivée simultanée de données (risque de collision).

La modification du seuil RTS peut affecter les performances de votre point d'accès.

• L'intervalle beacon permet de définir l'intervalle de détection d'un réseau sans fil.
• L'intervalle DTIM correspond à l'intervalle entre deux trames synchrones contenant des informations sur les messages de diffusion.

Débit de données :

Débit de données N :

Bande passante du canal :

5.2. Configurer le serveur DHCP

Ce chapitre va vous apprendre à configurer dans WiFi Manager N le serveur DHCP interne qui gère les adresses IP de vos ordinateurs.

Par défaut, la fonction DHCP de votre point d'accès Hercules est désactivée, car c'est votre modem-routeur qui se charge d'attribuer ces adresses (lorsqu'il dispose de cette fonction). Mais vous pouvez désirer d'attribuer les adresses IP à partir de votre point d'accès Hercules.

• Le Data Rate correspond à la vitesse à laquelle sont transférés les paquets de données en émission et en réception. Elle fixe par défaut sur Auto, mais peut être régée de 1 Mbps (min) à 54 Mbps (max).
• Le Data Rate est spécifique au transfert de données dans la norme 802.11n. Les valeurs varient de MCS0 à MCS15.
• Choisissez la largeur de bande.

Choisissez une largeur de bande 20MHz (sur un canal) pour limiter les interférences ou privilégiez une largeur de bande plus elevated, 40MHz (deux canaux), pour la transmission de vos données en tout confort.

• Le Préambule définit la taille des paquets WiFi. Un préambule Court (Short) optimise le débit au détriment de la couverture WiFi. Un préambule Long (valeur sélectionnée par défaut) privilégie la couverture WiFi en induisant un temps de latence plus long.
• Si vous ne souhaitez pas que le réseau diffuse son nom, cochez la case Désactivé.

Si le SSID est caché, le nom du réseau ne s'affiche pas lors d'une détection par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station N, par exemple).

Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vos périphériques WiFi.

-La protection CTS (Clear-To-Send) garantit la connexion de périphériques sans fil B, G et N à Hercules Wireless N Access Point lors de l'utilisation de périphériques sans fil à la fois B, G et N sur le réseau.

L'activation de cette fonction peut réduire le débit de votre Hercules Wireless N Access Point.

Si la fonction DHCP est activée à la fois sur le modem-routeur et sur le point d'accès, les requêtes de données risquent de ne pas aboutir.

Si vous choisissez d'utiliser la fonction DHCP de votre point d'accès, vous devez désactiver cette fonction sur le modem-routeur. Reportez-vous au manuel de votre modem-routeur pour savoir comment désactiver cette fonction sur celui-ci.

Configuration IP du point d'accès

Adresse IP :

Masque de sous-réseau :

Activer le DHCP

Temps d'attribution de l'adresse IP

Toujours

Adresse IP de départ :

192.168

Adresse IP de fin :

192.168

Nom de domaine:

Association d'une adresse IP à une adresse MAC

Adresse IP :

Adresse MAC :

Table d'association adresses MAC et adresses IP

Adresse IP :

Adresse MAC :

Permet de supprimer

règle de la liste.

• Dans la fenêtre Paramètres de base, cliquez sur le bouton Configuration IP du point d'accès. -Vous pouvez modifier l'Adresse IP du point d'accès (192.168.2.254, par default) et son Masque de sous-réseau (255.255.255.0, par default).

Notez bien cette adresse IP. Sans elle, ne pourrez pas vous reconnecter à votre point d'accès.

• Si vous activez le DHCP, vous pouvez modifier l'Adresse IP de départ (192.168.2.100, par défaut), l'Adresse IP de fin (192.168.2.200, par défaut) et la Durée de validité de ces adresses (« Toujours » est la valeur par défaut).
• Si vous n'activez pas le DHCP, vous décidez-dé
• Vous pouvez attribuer à ce serveur un nom de Domaine et une adresse IP spécifique en fonction de l'adresse MAC de l'ordinateur.

Le tableau affiche la liste des adresses IP et MAC ajoutées. Cliquez sur le bouton Modifier pour valider vos paramètres.

5.3. Définir des priorités sur les types de données en fonction de la bande passante disponible

Le mode WMM permet d'attribuer une priorité par rapport aux types de données qui transitent sur le réseau. Si cette option est cochée, les priorités sont affectées comme suit :

Priorité	Type
1	Voix sur IP (appels effectuels via Internet)
2	Données video
3	Autres applications utilisant notamment le réseau (navigator Internet,...)
4	Applications en tâche de fond (impressions, télécharges, messagerie,...)

Par exemple, si la bande passante n'est pas suffisante pour laisser passer simultanément un appel via Internet, la diffusion d'une vidéo, la navigation sur Internet et un téléchargement, la fonction WMM mettra en attente le téléchargement, puis la navigation sur Internet, puis la vidéo. L'objet est de garantir un confort d'utilisation optimal pendant la tâche principale.

Vous pouvez activer ou désactiver librement cette option. Sachez cependant que si vous désactivez cette option, la bande passante sera répartie entre toutes les tâches en cours, sans ordre de priorité, ce qui pourrait affecter votre confort d'utilisation (par exemple, des coupures intempestives de vos appels via Internet ou de vos vidéos, ou un ralentissement du téléchargement).

La fonction WMM n'est compatible qu'avec d'autres périphériques WMM.

Vos paramètres de connexion WiFi

WMM

Activer la fonction WMM

• Dans la fenêtre Paramètres de base, cliquez sur le bouton Vos paramètres de connexion WiFi.
• Sélectionnez WMM.

Par défaut, la fonction WMM est activée. Décochez cette case pour désactiver la fonction.

5.4. Informations produit

WiFi Manager N vous permet de consulter toutes les informations relatives au fonctionnement de votre point d'accès Hercules.

Informations produit

Etat du serveur DHCP : Désactivé

Adresse IP du Point d'accès 192.168.2.254

Masque de sous-réseau: 255.255.255.0

PARTIE WIFI (WLAN)

Nom du réseau: guillemot

Numéro de canal: 11 Sécurité WIFI: WPA(TKIP)

Filtrage par adresse MAC: Destructive

• Dans la page d'accueil, cliquez sur le bouton Informations produit.

Les informations suivantes s'affichent : adresse MAC du point d'accès Hercules, état du réseau local et du réseau sans fil, version du firmware et du hardware.

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs enlectronique), définissant les reseaux sans fil dans la bande de fréquence 2,4-2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer uneffectiveeou uneffectiveinteropérabilitédesequipements.

802.11B

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11G

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11I

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentification WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

802.11N

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 300 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11n offre une compatibilité descendante avec les normes 802.11b et g, ce qui signifie que les équipements conformes à la norme 802.11n peuvent fonctionner en 802.11b et/ou g.

Adresse IP

Adresse unique de l'ordinateur attribuée par le modem-routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (message authentication code)

Adresse unique créée par le constructeur de l'adaptateur client ou du point d'accès, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à début asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données de taille fixe.

Technique avancée de codage des ondes radio dans les réseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur équipé d'un adaptateur WiFi de type PCI, USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (service set identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passe.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé (classe C de type 255.255.255.0 dans le cas d'un réseau local).

MIMO (multiple in multipleout)

Technologie utilisée dans la norme 802.11n, permettant de répartir le signal WiFi sur plusieurs antennes et d'augmenter la portée de ce signal et le débit. L'émission peut se faire sur un canal dont la bande de fréquence est 20MHz (pour un débit théorique maximal de 144,44 Mbits/s) ou sur deux canaux simultanément (pour un débit théorique maximal de 300 Mbits/s) avec une largeur de bande de 40 MHz. Dans les deux cas, la couverture et la portée du signal WiFi sont identiques. Le choix de l'un ou l'autre mode (20 ou 40 MHz) dépend uniquement de l'émetteur utilisé. La clé Hercules Wireless N s'adaptera automatiquement au signal reçu.

Mode ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer les adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet.

Point d'accès

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de fédérer plusieurs clients, c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenne radio.

Port ethernet (ou rj-45)

Port permettant de relier deux dispositifs par un cable, tels qu'un PC et un point d'accès, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

Pppoe (point-to-point protocol over ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur wifi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échanger des données.

TKIP (temporal key integrity protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

Upnp (universal plug n' play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et périphériques disponibles sur un réseau.

Protocole de sécurité des réseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de déchiffrement. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'authentification (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme chargé de maintenir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mètres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

Utilitaire développé par Hercules pour configurer et consulter les paramètres de votre Hercules Wireless N Access Point.

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre clé Hercules Wireless N.

Réseau local sans fil, utilisant notamment la norme 802.11b, g ou n.

Fonctionnalité certifiée par la WiFi Alliance qui vise à définir des niveaux de priorité en fonction de la bande passante disponible. Ainsi la voix sur IP (Priorité 1) sera prioritaire sur la diffusion de données vidéo (Priorité 2) qui elle-même sera prioritaire sur les applications faisant appel au réseau, telles que la navigation Internet (Priorité 3), puis viendront les applications en tâche de fond, telles que les impressions ou les téléchargements (Priorité 4).

Norme de sécurité des réseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirement pour une meilleure sécurité.

Norme de sécurité des réseaux sans fil basée sur la norme WPA, qui ajoute le support de l'algorithme de cryptage TKIP ou AES, pour une sécurité accrue.

Protocole de sécurité de sécurité élevée de dernière génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passe). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

Technologie normalisée par la WiFi Alliance qui vise à simplifier la connexion et la configuration d'un réseau sans fil tout en conservant un niveau de sécurité élevé. Cette technologie permet d'activer la protection d'un réseau WiFi grâce à un simple bouton placé sur le client WiFi, ou grâce à la saisie d'un code PIN dans le logiciel fourni avec le point d'accès.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

7. Assistance technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement votre problème.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet):

France	0 826 09 21 03 Numéro Indigo® (0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h (Français) Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

8. Garantie

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la méthode à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défecctueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

9. Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S. A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Wireless Attitude™ est une marque de Guillemot Corporation S. A. Microsoft® Windows® 2000, XP et Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les autres marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les présentes. Illustrations non contractuelles.

Déclaration de conformité aux directives de l'ue

Cet équipement peut être utilisé en: AT, BE, FR, DE, IE, IT, LU, NL, PL, ES, SE, GB, FI, CH.

Par la première, GUILLEMOT CORPORATION déclare que l'appareil HWNAP-300 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site : ftp://ftp.hercules.com/wifi/DoC/HWNAP-300/DoC-fra_Hercules_HWNAP-300.pdf

Hercules est une division de Guillemot Corporation

En cas d'utilisation de ce matériel en extérieur, la nuisance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 - 2483.5	100 mW (20 dBm)
Exterieur	2400 - 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques; il incombe dans ce cas à l'utilisateur d'y remédier.

Cet appareil est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

© Guillemot Corporation S. A. 2008. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcrivie, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à quelque fin ou par quelque moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistrements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S. A.

Responsabilité limitée

Guillemot Corporation S. A. se réserve le droit de modifier les spécifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant, Guillemot Corporation S. A. n'assume aucune responsabilité concernant leur utilisation, ni leur contrefaçon ou les autres droits des tiers résultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contiendra un fichier README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la présente documentation.

Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficier de mises à jour du manuel de l'utilisateur. Vous pourrez également découvrir la gamme de produits Hercules et obtenir des informations sur les nouvelles à voir.

Contrat de licence utilisateur final

IMPORTANT: veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l'utilisateur, pour un employé respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous êtes en désaccord avec les termes et les conditions du Présent Contrat, veuillez retourner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivront la date de votre achat à l'endroit où vous l'avez acheté.

La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S. A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquéreur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Guillemot Corporation S. A. se réserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquéreur s'engage à renvoyer le Logiciel à Guillemot Corporation S. A. ainsi que toutes ses copies.

1. La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S. A. reste propriétaire et titulaire du Logiciel et se réserve tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquéreur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquéreur reconnait et accepte le copyright apparentant à Guillemot Corporation S. A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel.
4. La licence octroie à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit équivalent copie.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquéreur ne peut pas s'engager à ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps ; faire des modifications ou des copies de chaque soit que ce soit ; désassembler, décompiler ou modifier le Logiciel d'une quelconque manière ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'étant pas accessibles à l'utilisateur ; faire des copies ou des traductions du Manuel de l'utilisateur.
