| Type de produit | Modem ADSL + Routeur WiFi 802.11b/g double réseau |
| Normes ADSL supportées | ANSI T1.413, ITU-T G.992.1/2/3/4/5, RE-ADSL, ADSL2, ADSL2+ |
| Débit descendant max | 24 Mbps |
| Débit montant max | 1 Mbps |
| Standard WiFi | IEEE 802.11b/g, fréquence 2,4 GHz, débit théorique jusqu'à 54 Mbps |
| Sécurité sans fil | WEP 64/128, WPA-PSK, WPA2, filtrage par adresse MAC |
| Interfaces réseau | 4 ports Ethernet RJ45 10/100 Mbps Auto MDI/MDI-X, 1 port ADSL RJ11 |
| Protocoles réseau | PPPoA, PPPoE, IPoverATM, RFC 2684/1483, DHCP, DDNS, UPnP, NAT, SPI |
| Alimentation | Adaptateur secteur externe : entrée 200-240 V, 50/60 Hz, sortie 12 V CC/1 A |
| Bouton de réinitialisation | Oui, au dos : appuyer 10 secondes avec un embout pointu |
| Voyants en façade | Alimentation, Internet, DSL, WiFi, 4 ports Ethernet |
| Contenu de la boîte | Modem routeur, socle, CD-ROM d'installation, câble Ethernet, câble téléphonique, adaptateur secteur, guide de démarrage rapide |
| Configuration minimale requise | Pentium III / AMD Athlon, 64 Mo RAM, carte Ethernet, système Windows 98 SE à Vista, navigateur Internet |
| Entretien et nettoyage | Débrancher avant nettoyage, utiliser un chiffon doux, éviter aérosols |
| Sécurité d'utilisation | Ne pas ouvrir l'appareil, éviter pluie, humidité, sources de chaleur, rayons directs du soleil |
| Garantie | 2 ans à compter de la date d'achat (défauts matériels et de fabrication) |
FOIRE AUX QUESTIONS - HWGADSL2P-54V2 HERCULES
Questions des utilisateurs sur HWGADSL2P-54V2 HERCULES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Modem ADSL au format PDF gratuitement ! Retrouvez votre notice HWGADSL2P-54V2 - HERCULES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HWGADSL2P-54V2 de la marque HERCULES.
MODE D'EMPLOI HWGADSL2P-54V2 HERCULES
1.1. Recommandations 4 1.2. Spécifications 5 1.3. Configuration requise 5 1.4. Contenu de la boîte 6 1.5. Description de la façade 6 1.6. Description de la connectique 7
2. Installation du MODEM routeur hercules 8
2.1. Lancer l'assistant d'installation du Modem routeur Hercules 8 2.2. Étape 1: Comment placer son modem routeur 2.3. Étape 2: Comment brancher son modem routeur 9
2.3.1. Désinstaller son ancien modem ou désactiver la connexion automatique à son ancien modem 10 2.3.2. Contourner le Gestionnaire d'accès (contrôle parental) 11 2.3.3. Installer un filtre (conseillé) 11 2.3.4. Brancher le modem routeur 13
3. WIFI manager, le gestionnaire polyvalent 14
3.1. Ouvrir les portes du WiFi Manager 14 3.2. Changer le mot de passe du WiFi Manager 15 3.3. Naviguer dans l'interface du WiFi Manager 17 3.4. Connecter le modem routeur à son compte Internet 17
3.4.1. Configurer sa connexion ADSL 18 3.4.2. Tester sa connexion ADSL 21 3.4.3. Résoudre les éventuelles difficultés d'accès à WiFi Manager ou à Internet 22
3.5. Maîtriser son réseau WiFi sur le bout des doigts 26

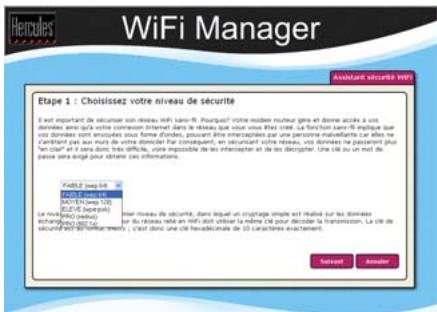

3.5.1. Personnaliser son réseau WiFi privé 26 3.5.2. Sécuriser son réseau WiFi privé à l'aide de l'assistant 27 3.5.3. Limiter l'accès de son réseau WiFi privé à certains ordinateurs et périphériques WiFi 31 3.5.4. Désactiver son réseau WiFi privé 33 3.5.5. Activer/désactiver un réseau WiFi public 33 3.5.6. Changer le nom du réseau WiFi public 33
3.6. Le pare-feu, la protection ultime contre les attaques Internet 34
4. Bienvenue dans la wireless attitude ^TM 35

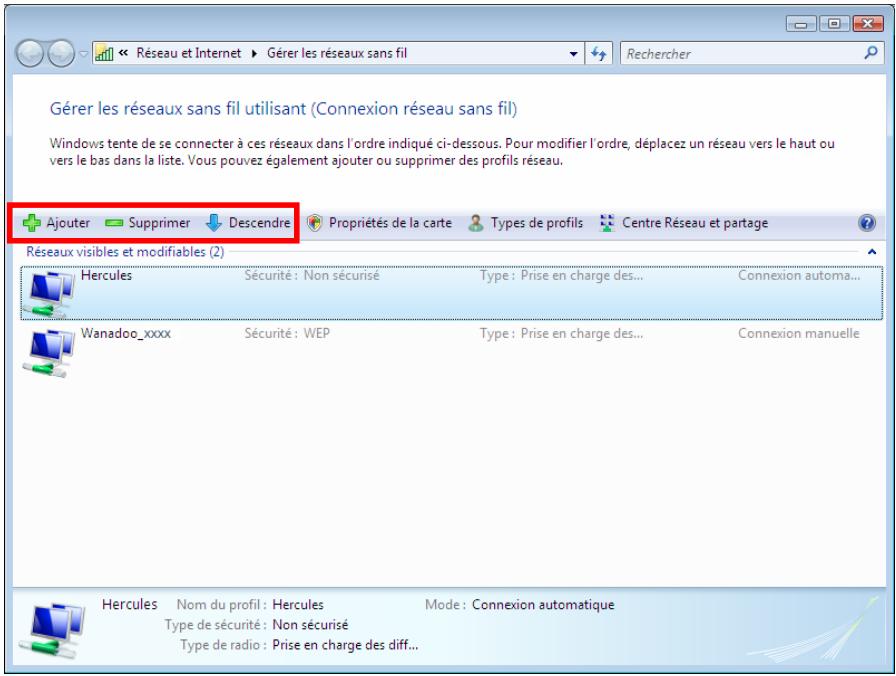

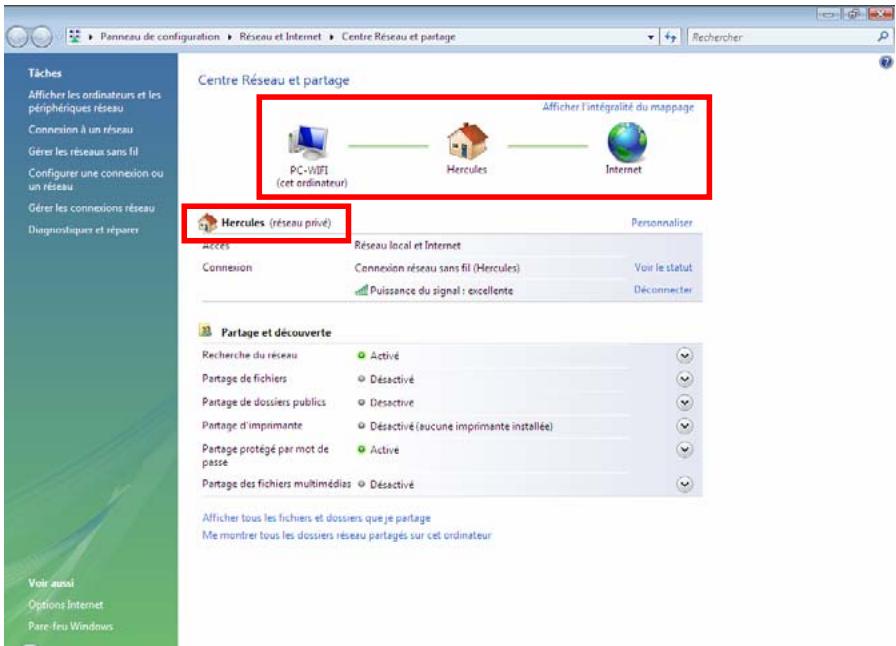

4.1. Quelques prérequis 35 4.2. Ordinateurs sous Windows Vista : Se connecter à un réseau sans fil 35 4.3. Ordinateurs sous Windows Vista : Se déconnecter d'un réseau sans fil 39 4.4. Ordinateurs sous Windows Vista : Gérer ses réseaux favoris 40

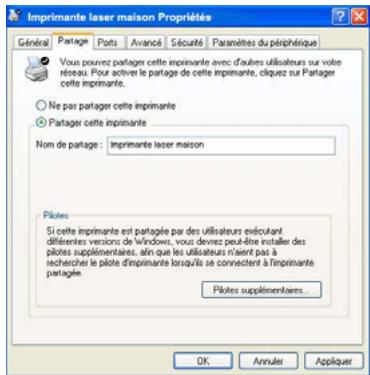

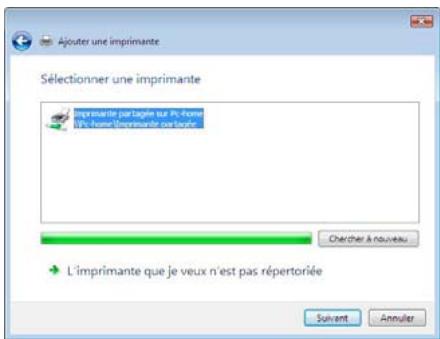

4.5. Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL 41

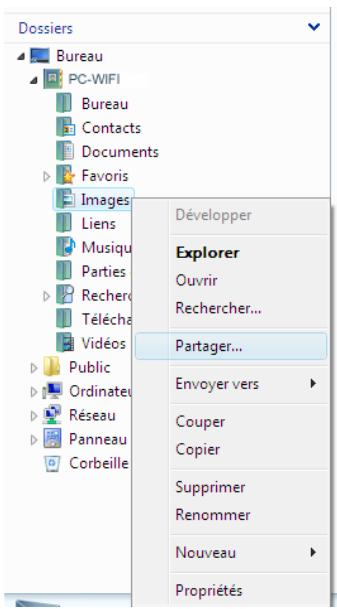

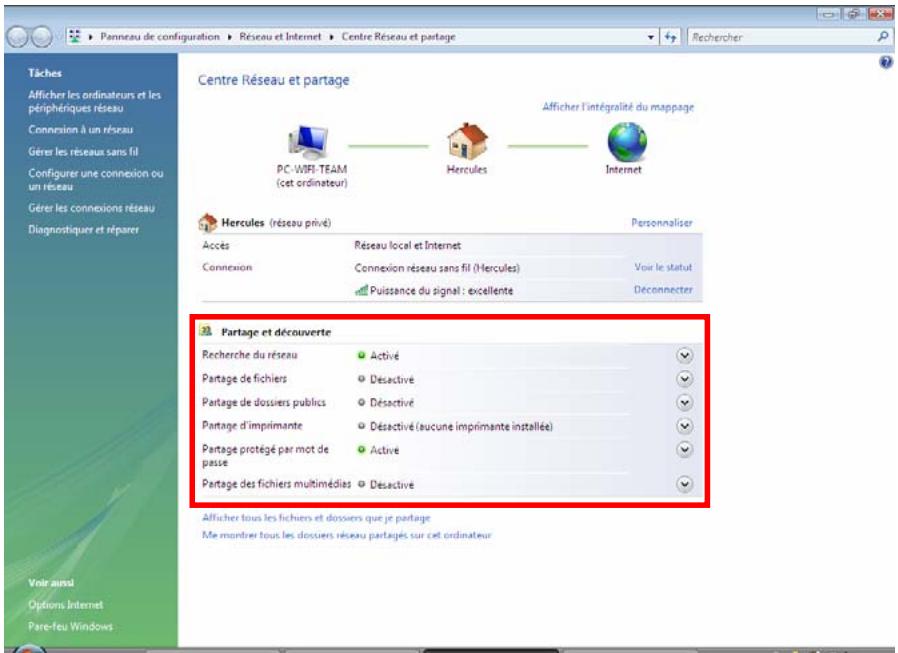

4.5.1. Activer le partage 42 4.5.2. Windows Vista : Mettre en partage des dossiers publics ou personnels 45 4.5.3. Ordinateurs sous Windows Vista : Accéder aux dossiers partagés 47 4.5.4. Windows Vista: Mettre en partage une imprimante 47 4.5.5. Ordinateurs sous Windows Vista: Accéder à l'imprimante partagée 49 4.5.6. Windows Vista : Partager une connexion ADSL dans un réseau de type Infrastructure 51

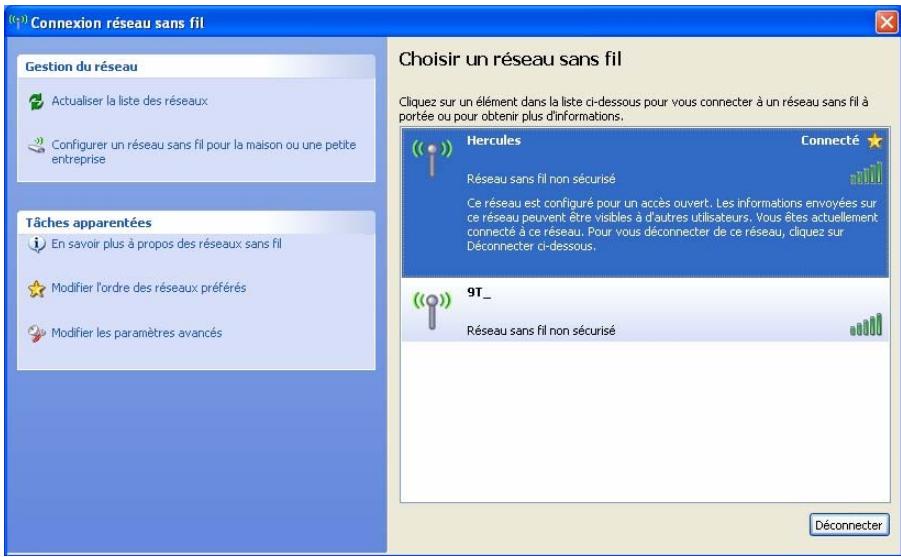

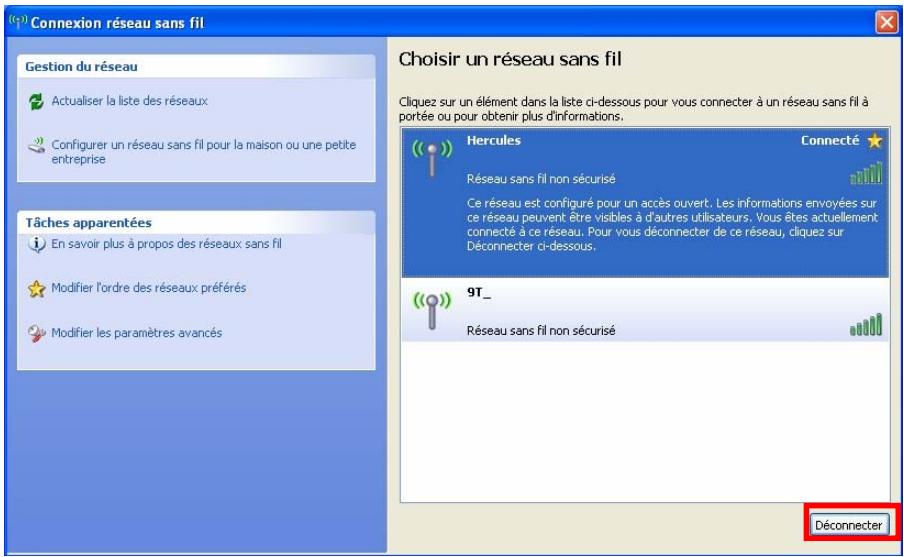

4.6. Ordinateurs sous Windows XP: Se connecter à un réseau sans fil 53 4.7. Ordinateurs sous Windows XP: Se déconnecter d'un réseau sans fil 55 4.8. Ordinateurs sous Windows XP: Gérer ses réseaux favoris 56 4.9. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL 58
4.9.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 58 4.9.2. Windows XP: Mettre en partage des dossiers 62 4.9.3. Ordinateurs sous Windows XP: Acceder aux dossiers partages 63 4.9.4. Windows XP: Mettre en partage une imprimante 63 4.9.5. Windows XP: Modifier le nom d'un groupe de travail 65 4.9.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 66
4.10. Ordinateurs sous Windows 2000: Se connecter à un réseau sans fil 66 4.11. Ordinateurs sous Windows 2000: Se déconnecter d'un réseau sans fil 66 4.12. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL 66

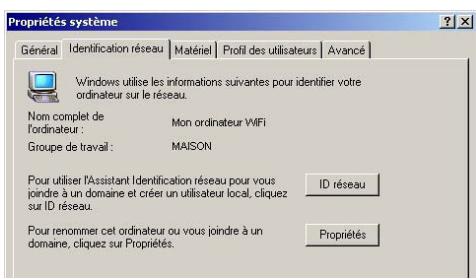

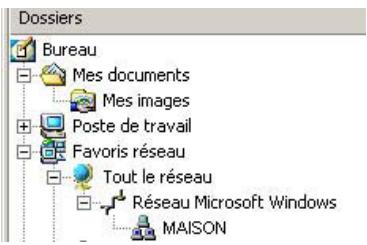

4.12.1. Créer un groupe de travail sous Windows 2000 67 4.12.2. Windows 2000: Mettre en partage des dossiers 67 4.12.3. Ordinateurs sous Windows 2000: Accéder aux dossiers partagés 68 4.12.4. Windows 2000: Mettre en partage une imprimante 68 4.12.5. Windows 2000: Modifier le nom d'un groupe de travail 70 4.12.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure 4.12.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 72
4.13. Ordinateurs sous Windows Me : Se connecter à un réseau sans fil 73 4.14. Ordinateurs sous Windows Me : Se déconnecter d'un réseau sans fil 73 4.15. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL 73

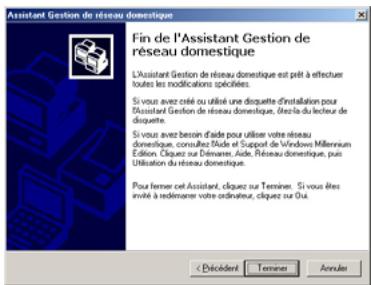

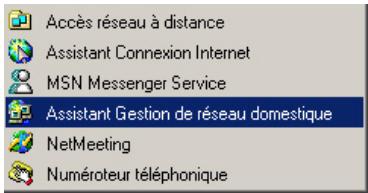

4.15.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure 73 4.15.2. Windows Me : Mettre en partage des dossiers 75 4.15.3. Ordinateurs sous Windows Me : Accéder aux dossiers partagés 76 4.15.4. Windows Me : Mettre en partage une imprimante 76 4.15.5. Windows Me : Modifier le nom d'un groupe de travail 78 4.15.6. Windows Me : Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 78
4.16. Ordinateurs sous Windows 98 SE : Se connecter à un réseau sans fil 79
4.17. Ordinateurs sous Windows 98 SE: Se déconnecter d'un réseau sans fil 79 4.18. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL 79
4.18.1. Windows 98 SE: Créer un groupe de travail 79 4.18.2. Windows 98 SE : Mettre en partage des dossiers.. 80 4.18.3 Ordinateurs sous Windows 98 SE: Accéder aux dossiers partagés 80 4.18.4. Windows 98 SE : Mettre en partage une imprimante.. 80 4.18.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure 82 4.18.6. Windows 98 SE: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés) 83
5. Configuration manuelle de sa connexion ADSL 84
5.1. Réunir ses paramètres de connexion ADSL 84 5.2. Saisir ses paramètres de connexion ADSL 86
5.2.1. Tester sa connexion ADSL 90 5.2.2. Se reconnecter 91
6. WIFI manager pour les utilisateurs avertis 92
6.1. Configurer les options avancées du réseau WiFi 92 6.2. Configurer son pare-feu Internet 94

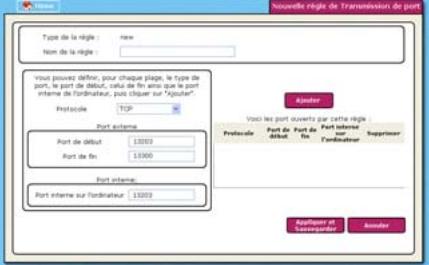

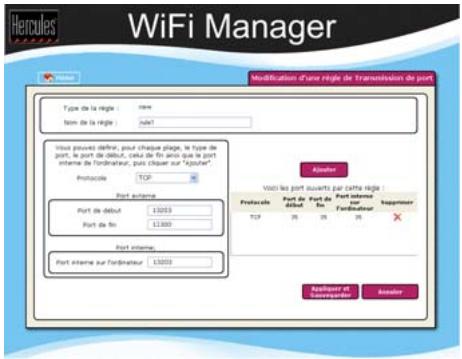

6.2.1. Ouvrir des ports dans le pare-feu pour certains services Internet 94 6.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet 97
6.3. Une boîte à outils aux multiples facettes 100
6.3.1. Redémarrer le Modem routeur Hercules 100 6.3.2. Redémarrer la fonction WiFi 100 6.3.3. Charger/Sauvegarder ses paramètres 101 6.3.4. Récupérer sa configuration d'origine 102 6.3.5. Mettre à jour le firmware 102
6.4. Les autres options avancées 103

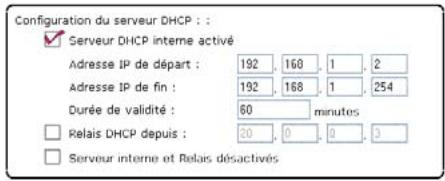

6.4.1. Configurer le serveur DHCP 103 6.4.2. Gérer les adresses IP des ordinateurs du réseau local 104 6.4.3. Activer/Désactiver la prise en charge UPnP 105 6.4.4. Contrôler à distance le Modem routeur Hercules via Internet 105 6.4.5. Modifier le mot de passe du Modem routeur Hercules 106 6.4.6. Configurer un compte DDNS 107
6.5. Informations produit 107
1. Votre MODEM routeur hercules
Félicitations pour votre acquisition ! Avec votre Modem routeur Hercules, les portes de l'Internet sans fil s'ouvrent à vous.
Votre Modem routeur Hercules, ou Hercules HWGADSL2P-54V2, combine astucieusement deux produits en un : il est à la fois routeur WiFi et modem ADSL.
Il va vous faire découvrir une nouvelle façon de communiquer entre plusieurs ordinateurs, partager son accès Internet, ses périphériques, ses données... sans la contrainte des câbles.
Votre produit a fait l'objet d'un grand soin de conception. À la fois simple d'utilisation et convivial, il s'adresse aussi bien aux débutants qu'aux utilisateurs avertis.
Et maintenant, laissez-vous guider et adoptez, vous aussi, la Wireless Attitude™!
1.1. Recommendations
- N'ouvrez en aucun cas le Modem routeur Hercules, vous risqueriez d'endommager les composants internes.
- Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre routeur éloigné :
- de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),
- de sources de chaleur telles que radiateurs, cuisinières ou tout autre appareil émetteur de chaleur (y compris les amplificateurs),
- des rayons directs du soleil.
- Ne couvrez pas votre modem routeur.
- Débranchez le cordon d'alimentation du routeur si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit.
- Débranchez le routeur avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'aérosols.
1.2. Spécifications
Hercules HWGADSL2P-54V2, dénommé dans la suite du manuel Modem routeur Hercules, est doté de 4 fonctionnalités : (1) modem ADSL compatible RE-ADSL, ADSL2 et ADSL2+, (2) routeur sans fil WiFi 802.11g double réseau, (3) commutateur LAN 10/100 et (4) pare-feu Internet.
- Standards ADSL supports: ANSI T1.413 Issue 2, ITU-T G.992.1 AnnexA (G. dmt ADSL), ITU-T G.992.2 (G. lite ADSL), ITU G.992.3 (G. dmt. bis ADSL2), ITU G.992.3 AnnexL (RE-ADSL2), ITU G.992.4 (G. lite. bis ADSL2), ITU G.992.5 (ADSL2+), Débit descendant maximum de 24Mbps, Débit montant maximum de 1Mbps
- Protocoles ATM et PPP supportés: PPPoA (RFC 2364), PPPoE (RFC 2516), IPoverATM (RFC 2225/1577), Multiple Protocols over AAL5 (RFC 2684/1483), Encapsulations VC-Mux et LLC
- Protocoles réseau et fonctions supportés :
WLAN IEEE 802.11b/g LAN TCP/IP 10/100Mbps DHCP serveur, relais et client Relais DNS Support DDNS Transmission de port (PortForwarding) et Filtrage IP Double Pare Feu (Firewall) : SPI (Stateful Packet Inspection) et NAT (Network Translation Address) - Preset pour la plupart des applications Internet (P2P, video conférence, iaux...) Gestion à distance UPnP Fonction DMZ - Mise à jour par Ethernet
- Fonction WiFi 802.11b/g :
- Jusqu'a 54Mbps avec Double SSID Fréquence 2,4GHz Puissance max. de transmission : 100 mW Modulations OFDM et DSSS
- Sécurités WEP64/128, WPA-PSK et WPA2 avec assistant de configuration
- Filtrage des adresses MAC
Interface :
- 4 ports réseaux Ethernet RJ45 10/100Mbps Auto MDI/MDI-X pour détection automatique des câbles croisés (un câble Ethernet Cat 5 inclus) 1 port ADSL RJ11 (un câble téléphonie RJ11/RJ11 inclus) Bouton remise à zéro hardware
Alimentation CC externe, entrée : 200-240 V, 50/60 Hz, sortie : 12 V CC/1 A Voyants vertes en façade
1.3. Configuration requise
Pour accéder aux paramètres de configuration :
Intel Pentium III, AMD Athlon/AMD-K6 64 Mo de RAM Carte réseau Ethernet 10/100 RJ45 Lecteur de CD-ROM - Système d'exploitation : Microsoft Windows 98 SE, Me, 2000, XP, Vista
Pour accéder à Internet :
Ligne Internet active Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur
1.4. Contenu de la boîte
Vérifiez que les éléments suivants sont bien prêts dans la boîte de votre Modem routeur Hercules :
Modem routeur Hercules HWGADSL2P-54V2 Socle - CD-Rom contenant l'assistant d'installation et le manuel de l'utilisateur au format pdf. Cable Ethernet (gris clair) Cable téléphonique (gris foncé) Adaptateur secteur Guide de démarrage rapide en français
1.5. Description de la façade
: voyant Internet : allumé lorsque la connexion à Internet ADSL est établie DSL : voyant DSL : allumé si la ligne ADSL est active, clignote lors des transferts de données : voyant WiFi : allumé si la connexion WiFi est active, clignote lors des transferts de données 1 : 4 voyants correspondant aux 4 ports Ethernet : le voyant est allumé si le port correspondant est connecté à un périphérique, il clignote lors des transferts de données : voyant d'alimentation

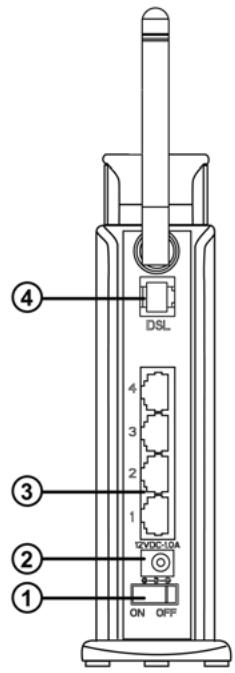

1.6. Description de la connectique
① Bouton On/Off ② Prise d'alimentation pour brancher l'adaptateur secteur ③ Quatre ports Ethernet permettant de relier le Modem routeur Hercules à 4 ordinateurs de bureau et/ou ordinateurs portables et/ou consoles de jeux dotés de ports Ethernet (RJ-45) afin de constituer un réseau ④ Prise ADSL pour connecter le Modem routeur Hercules à une prise téléphonique
Bouton de réinitialisation des paramètres usine : Allumer le Modem routeur Hercules et attendre la fin de l'initialisation. Ensuite, appuyez sur le bouton RESET avec un embout pointu pendant 10 secondes. Relâchez et attendez la réinitialisation du Modem routeur.
2. Installation du MODEM routeur hercules
Pour vous faciliter la tâche, Hercules vous propose de lancer un assistant qui va vérifier avec vous, étape par étape, que vous réaliserez correctement l'installation du modem routeur.
2.1. Lancer l'assistant d'installation du modem routeur hercules
L'assistant, disponible sur le CD-ROM fourni avec le modem routeur, va vous guider au cours des différentes étapes d'installation. Pour vous aider dans cette installation, chacune des étapes est décrite ci-dessous.
- Insérez le CD-ROM fourni dans votre lecteur de CD-ROM.
L'assistant d'installation apparait automatiquement.
Si le menu d'installation ne se lance pas automatiquement :
- Double-cliquez sur Poste de travail.
- Double-cliquez sur
- Si nécessaire, double-cliquez sur Setup.exe.

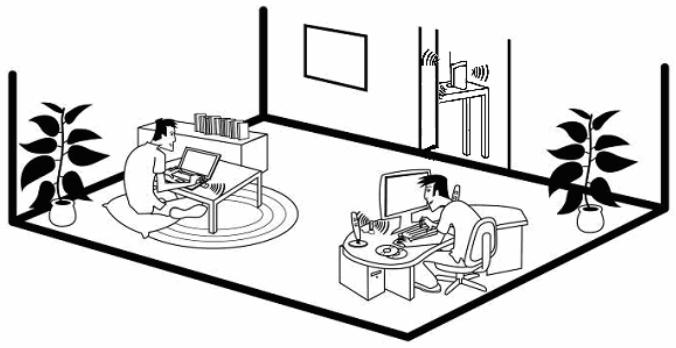

2.2. Étape 1 : comment placer son modem routeur
Sortez le modem routeur de sa boîte et son petit socle. Emboitez le socle à l'arrière du modem routeur, jusqu'à son blocage.
Pour vous aider à choisir le meilleur endroit pour placer votre Modem routeur Hercules, nous vous donnons ci-après des conseils que vous pourrez adapter en fonction de votre environnement (nombre de pièces, d'ordinateurs, étages, présence d'obstacles, emplacement des prises secteur et téléphone...).
- Positionnez le modem routeur à proximité d'une prise téléphonique murale et d'une prise secteur. Evitez toute rallonge téléphonique pouvant affecter la qualité et le débit de votre connexion ADSL. Privilégiez une pièce centrale par rapport à tous vos ordinateurs et périp hériques WiFi.
- Si vous possédez plusieurs ordinateurs ou périp ez idéalement le Modem routeur Hercules au rez-de-chaussée.
Les performances WiFi du modem routeur peuvent être fortement affectées par certains obstacles, tels que la présence de papier (bibliothèque), de métal, d'eau (aquarium), ou d'un mur en béton entre le Modem routeur Hercules et les adaptateurs WiFi.
- Positionnez le Modem routeur Hercules de façon à ce qu’il s’intègre le mieux possible dans votre environnement :
En position verticale, grâce au socle fourni.
2.3.1. Déinstaller son ancien modem ou désactiver la connexion automatique à son ancien modem
Si vous avez déjà installé un modem ADSL USB ou Ethernet sur votre ordinateur et que vous ne souhaitez plus utiliser cet ancien modem, nous vous conseillons de le désinstaller, comme expliqué ci-après. Si vous souhaitez le conserver, vous allez devoir désactiver la connexion automatique à ce modem. L'objectif de cette opération consiste à établir la connexion Internet au travers du réseau local TCP/IP créé par le Modem routeur Hercules et non plus directement via votre ancien modem ADSL.
Si vous n'avez jamais installé de modem, vous pouvez passer directement au chapitre 2.3.2. Installer un contrôle.
Vous n'avez plus l'intention d'utiliser le modem livré par votre fournisseur d'accès :
- Eteignez, débranchez votre câble et modem. - Désinstallé le logiciel livre par votre fournisseur d'accès, ainsi que les pilotes du modem. Pour plus d'informations, reportez-vous au manuel de l'utilisateur de votre modem.
Vous ne souhaitez pas désinstaller le modem livré par votre fournisseur d'accès:
Afin d'éviter les conflits logiciels, veuillez suivre la procédure ci-dessous :

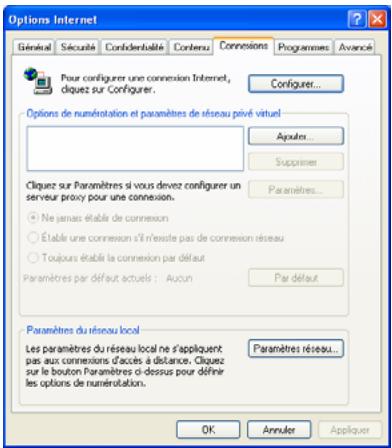

- Ouvrez votre navigateur Internet Explorer.
- Cliquez sur Outils/Options Internet.
- Sélectionnez l'onglet Connexions.

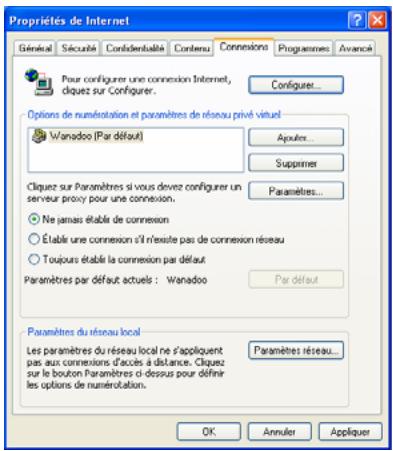

La fenêtre Propriétés de Internet s'affiche.
Cas n°1 : YOUR FAI apparait dans la fenêtre Propriétés de Internet.
- Désactivez la connexion automatique de votre ancien modem en choisissant l'option Ne jamais établir de connexion.
- Cliquez sur OK.
Cas n°2: votre FAI n'apparaît pas dans la fenêtre Propriétés de Internet.
La connexion automatique est gérée directement par le logiciel fourni par votre FAI.
- Reportez-vous au manuel de l'utilisateur de votre ancien modem ADSL ou du logiciel de votre FAI pour savoir comment désactiver la connexion automatique et/ou pour que la connexion Internet s'effectue via un réseau local (TCP/IP).
Rappel : c'est le Modem routeur Hercules qui va créer un réseau local au travers duquel les ordinateurs sont accéder à Internet.
Vous trouvez également des informations sur notre site Internet (FAQ...) à l'adresse www.hercules.com.
2.3.2. Contourner le gestionnaire d'accès (contrôle parental)
Si vous avez activé le Gestionnaire d'accès dans votre navigateur Internet afin de contrôler l'accès à certains sites susceptibles de proposer un contenu à caractère violent ou autre, vous ne pourrez pas vous connecter immédiatement au WiFi Manager.
Au lancement du QuickAccess, le Gestionnaire d'accès vous demandera l'autorisation de visiter le site http://192.168.1.1. Ce site correspond à l'interface WiFi Manager présente sur votre modem routeur. Pour y accéder, il vous suffit d'accepter l'autorisation d'affichage de ce site. L'adresse du modem sera ainsi mémorisée dans le navigateur Internet et par la suite vous accéderez directement au WiFi Manager.

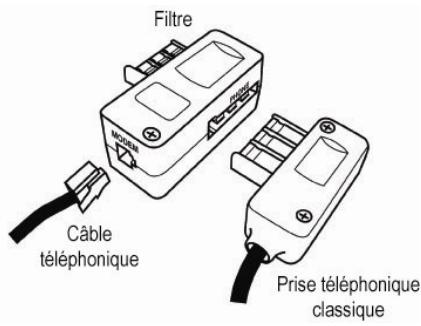

2.3.3. Installer un filtre (conseillé)
Nous vous conseillons tout d'abord d'installer un filtre (généralement fourni par votre FAI (fournisseur d'accès), ou disponible à la vente, si vous n'en possédez pas) sur chaque prise téléphonique reliée à un équipement téléphonique (un équipement téléphonique peut être un téléphone, un fax, un répondeur ou votre modem routeur). Sachez que cette opération n'est pas obligatoire. Cependant, en l'absence de filtre, la qualité de vos communications téléphoniques risque d'être dégradée.
Si vous ne possédez pas de filtre, adressez-vous à votre fournisseur d'accès ADSL pour connaître le modèle requis (les filtres sont disponibles à la vente dans les magasins de bricolage ou de téléphonie).
- Branchez une extrémité du câble téléphonique (gris foncé) sur le connecteur MODEM (RJ11) du filtre.
- Branchez l'autre extrémité du cable sur la prise ADSL ④ de votre Modem routeur Hercules.
- Branchez le filtre sur votre prise téléphonique murale.
Le connecteur PHONE permet de connecter la prise classique de votre équipement téléphonique. Le cas échéant, vérifie que votre téléphone émet une tonalité.
2.3.4. Brancher le modem routeur
- Connectez le cordon d'alimentation du Modem routeur Hercules à la prise d'alimentation ② et branchez l'adaptateur secteur sur la prise secteur.
- Allumez le Modem routeur Hercules en appuyant sur le bouton On/Off ① situé à l'arrière du boîtier.
Le voyant d'alimentation s'allume et la sequence d'initialisation demarre. Cette operation peut prendre jusqu'à 5 minutes au cours desquelles les voyants WiFi, DSL, Internet et 1-2-3-4 sont successivement s'allumer ou clignoter.
L'initialisation prend fin lorsque le voyant WiFi reste allumé.
- Le voyant DSL doit alors clignoter pendant plusieurs secondes puis rester allumé. Cela indique que votre Modem routeur est bien synchronisé avec votre ligne ADSL. Si cela n'est pas le cas, vérifie que votre cable téléphonique est bien relié à votre filtre ADSL et à votre Modem routeur Hercules. Si le problème persiste, il se peut que votre ligne ADSL ne soit pas active auprès de votre FAI. Contactez-le.
- Vous pouvez maintenant connecter le câble Ethernet fourni (câble gris clair) à l'un des 4 ports Ethernet du Modem routeur Hercules et au port Ethernet (RJ-45) de l'adaptateur réseau de votre ordinateur.
Le voyant correspondant au numéro du port Ethernet que vous avez besoin s'allume.
- L'assistant vous propose enfin d'installer « Hercules Quick Access », l'utilitaire de connexion rapide au WiFi Manager.
Si vous ne souhaitez pas installer cet utilitaire, vous ne pourrez accéder au modem routeur qu'en entrant manuellement son adresse (voir 3.1 Ouvrir les portes du WiFi Manager).
3. WIFI Manager, le gestionnaire polyvalent
Avec WiFi Manager, rien de plus simple que de remplacer son ancien modem ADSL par le Modem routeur Hercules et faire ainsi profiter tous les ordinateurs de la maison ou de sa petite entreprise de son accès Internet, ou de créer simplement un réseau sans fil.
Concrètement, WiFi Manager est l'interface permettant de dialoguer avec votre Modem routeur Hercules, de configurer une connexion ADSL, manuellement ou automatiquement, d'allumer ou couper votre réseau sans fil public pour vos amis ou enfants, de configurer votre réseau sans fil privé, ou votre pare-feu Internet.

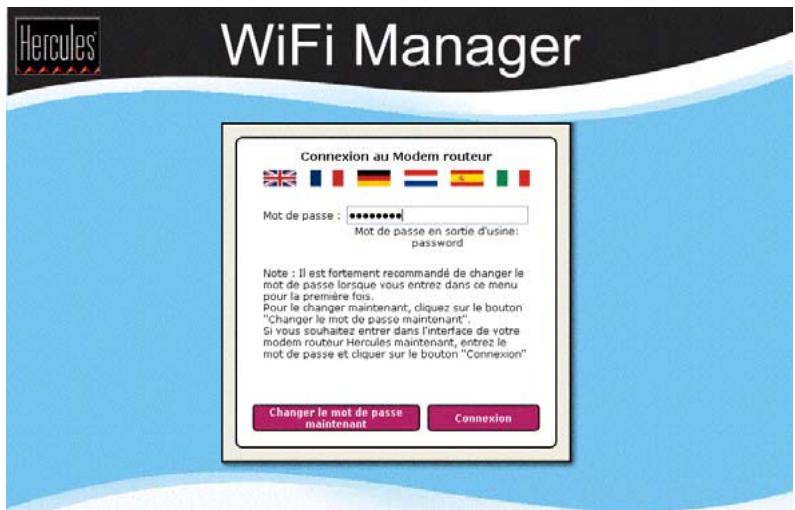

3.1. Ouvrir les portes du wifi manager
L'assistant : L'assistant.
- Pour accéder à la porte d'entrée du WiFi Manager, double-cliquez simplement sur l'icône Hercules Quick Access placée sur votre Bureau.
La fenêtre de connexion au modem routeur s'affiche.
Ou, si vous avez choisi de ne pas installer l'icône de lancement rapide :
- Ouvrez le navigateur de votre choix (Internet Explorer ou Netscape Navigator) et entrez l'adresse http://192.168.1.1.
Vous roulez maintenant devant la porte d'entrée qu'il vous faudra ouvrir à l'aide d'un mot de passe.
- Pour ouvrir la porte, entrez le mot de passe par défaut ou entrez votre propre mot de passe si vous en avez défini un (pour savoir comment définir son propre mot de passe, reportez-vous au chapitre 3.2 Changer le mot de passe du WiFi Manager).
Mot de passe par défaut en sortie d'usine : 123456
- Cliquez sur Connexion.
Le mot de passe vous permet de rester le seul à pouvoir accéder à votre WiFi Manager, donc aux héritiers de votre Modem routeur Hercules. C'est pourquoi il est important de le changer lors de la première utilisation (voir ci-après).
3.2. Changer le mot de passe du wifi manager
Si vous franchissez pour la première fois la porte du WiFi Manager, il est fortement conseillé de changer le mot de passe par défaut, 123456, dès la première utilisation directement depuis le panneau Connexion au modem routeur.
Changement de mot de passe
Vous avez demandé à changer le mot de passe. Entrez l'ancien mot de passe, puis le nouveau. Confirmez le nouveau mot de passe puis cliquez sur le bouton "Confirmer et connecter".
Ancien mot de
passe
Nouveau mot de passe:
Confirmer nouveau mot de passe :
- Cliquez sur le bouton Changer le mot de passementant.
- Saisissez l'ancien mot de passe (123456, si c'est la première fois), le nouveau, que vous choisissez, puis confirmez le nouveau mot de passe.
- Cliquez sur Confirmer et connecter pour mémoriser le mot de passe et vous connecter.

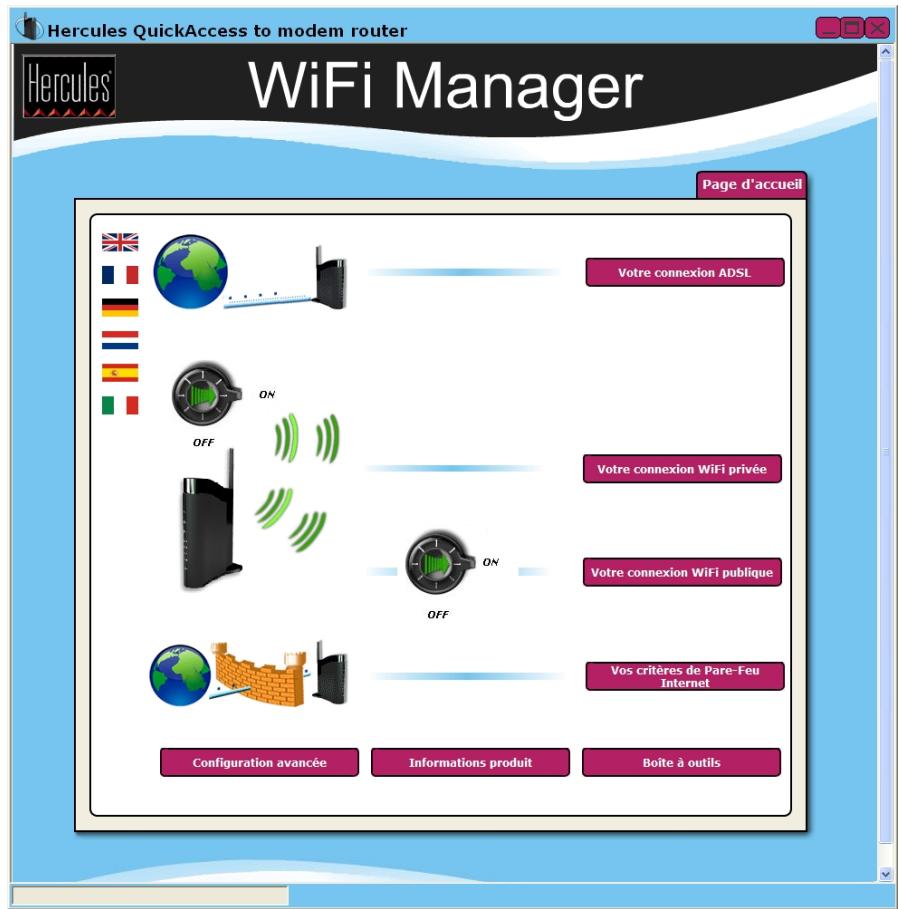

La porte du WiFi Manager s'ouvre sur la page d'accueil ci-dessous. Vous pouvez désormais explorer toutes les fonctionnalités de votre Modem routeur Hercules.
3.3. Naviguer dans l'interface du WIFI manager
L'interface du WIFI Manager a été conçue dans le but de faciliter la navigation dans les différents menus. Cependant, si vous vous sentez perdu, vous pouvez à tout moment cliquer sur le bouton Accueil et revenir ainsi sur la page d'accueil, point de départ de toutes les fonctionnalités de votre Modem routeur Hercules.
| Type | Description |
| Redémarrer maintainant | Bouton déclenchant une action auprès du Modem routeur Hercules ou ouvrant une nouvelle page. |
| Votrec connexion ADSL | Nom de la page actuellément affichée. |
| Langue dans laquelle s'affiche le texte de l'interface. | |
| Accueil | Bouton permettant de revenir à la page d'accueil. |
| Applique et Sauvegarder | Un des boutons les plus importants du WiFi Manager : tant que vous n'avez pas cliqué sur ce bouton, toutes les modifications apportées ne sont ni appliquées ni的记忆es dans le Modem routeur Hercules. |
| Annuler | Bouton permettant d'annuler les modifications et de revenir à la page précédente |
| Précédent | Bouton permettant de revenir à l'écran précédent. |
| Suisvant | Bouton permettant de passer à l'écran suivant. |
3.4. Connecter le modem routeur à son compte internet
Vous pouvez remplacer avantageusementYOUR ancien modem ADSL par le Modem routeur Hercules qui offre des fonctionnalités plus étendues : il est à la fois modem ADSL compatible ADSL2, ADSL2+ et RE-ADSL, routeur WiFi 802.11g Double réseau (double SSID), commutateur LAN 10/100 et pare-feu Internet.
Lorsque l'initialisation de votre modem routeur est terminée, votre connexion WiFi « privée » et votre pare-feu sont activés. En revanche, il vous reste à entrer vos paramètres de connexion ADSL afin de profiter d'Internet. Pour cela, il suffit de posséder un compte auprès d'un fournisseur d'accès Internet (FAI), une ligne ADSL activée et de réunir les informations fournies par votre FAI, que vous trouvez notamment dans votre courrier d'abonnement (identifiant de connexion, mot de passe de connexion,...).
3.4.1. Configurer sa connexion ADSL
Avec WiFi Manager, inutile d'être un expert en informatique pour configurer une connexion ADSL. Quelques informations suffisent pour profiter immédiatement de son abonnement Internet, car les paramètres de connexion des principaux fournisseurs d'accès (Orange, AOL, Free (non-dégroupe), Neuf Telecom...) sont déjà intégrés dans ce Modem routeur Hercules.
Votre connexion ADSL
Sélectionnez ce pays de résidence et votre FAI (Fournisseur d'Accès Internet):
Votre pays de résidence : Votre FAI :
- Dans la page d'accueil, cliquez sur Notre connexion ADSL.
- Dans la page Notre connexion ADSL, sélectionnez tout d'abord votre pays de résidence, puis votre FAI.
Si votre pays et votre FAI figurent dans la liste énoncée à l'écran, suivez les instructions affichées. En fonction de votre FAI, ces instructions peuvent différer:
L'étape numéro 3 s'affiche comme ci-dessous :
Entrez votre identifiant et mot de passage de connexion :
Votre identifiant de connexion: Votre mot de passe de connexion:
Rester constamment connecté :
Rester constamment connecté
Se déconnecter automatiquement après
Appliquer et Sauvegarder
- Notre FAI requiert uniquement votre identifiant de connexion et votre mot de passe de connexion. Entrez les dans les champs correspondants.
Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.
-Si vous le souhaitez, vous pouvez Rester constamment connecté, ce qui laisse votre connexion Internet active à tout moment.
-Ou vous pouvez définir un début de déconnexion après inactivité en décochant la case Rester constamment connecté et en entrant le nombre de minutes souhaité.
Si vous n'utilisez pas Internet au bout de ce délai, le modem se déconnecte. Il se reconnecte ensuite automatiquement dès que vous essayez d'accéder de nouveau à une page Internet depuis l'un de vos ordinateurs.
- Cliquez sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres et initier la connexion à votre compte Internet.
L'étape numéro 3 s'affiche comme ci-dessous :
Votre adresse IP assignée par DHCP:
Adresse IP assignée:
Masque de sous-réseau :
Passerelle par défaut :
Rertrihner
Appliquer et sauvegarder
L'étape numéro 3 s'affiche comme ci-dessous :
Entrez les adresses IP statiques (fournies par votre FAI) :
Adresse IP :
Masque de sous-réseau :
Passerelle par défaut :
Serveur DNS primaire :
Serveur DN8 secondaire:
Mode Routé
Appliquer et sauvegarder
L'étape numéro 3 s'affiche comme ci-dessous :
Sélectionnez le réseau à bridger avec votre connexion :
Groupe réseau : Réseau WiFi privé et LAN
Appliquer et sauvegarder
-Votre FAI ne requiert aucun identifiant ou mot de passe.
- Cliquez sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres et initier la connexion à votre compte Internet.
-Votre FAI requiert une adresse IP fixe. Entrez toute adresse IP publique, le masque de sous réseau, l'adresse IP de votre passerelle par défaut ainsi que celles des serveurs DNS de votre FAI puis choisissez entre le mode « route » et le mode « bridgé »
Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI. N'hésitez pas à l'appeler s'il vous manque des informations.
- Cliquez sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres et initier la connexion à votre compte Internet.
-Votre FAI requiert une connexion en mode « bridge ». Sélectionnez le réseau avec lequel vous souhaitez « bridger » votre connexion ADSL : « Réseau WiFi privé et LAN » ou « Réseau WiFi public »
Ce mode de connexion ADSL ne permet pas de profiter des deux réseaux WiFi privé et public à la fois.
- Cliquez sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres et initier la connexion à votre compte Internet.
L'été numéro 3 s'affiche comme ci-dessous :
Entrez les adresses IP statiques (fournies par tout FAI) :
Adresse IP :
Masque de sous-réseau :
Passerelle par défaut :
Serveur ARP :
Appliquer et sauvegarder
- Voiture FAI requiert une adresse IP fixe. Entrez toutes les adresses IP, le masque de sous-réseau, l'adresse IP de votre passerelle par défaut ainsi que celles du serveur ARP de votre FAI.
Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI. N'hésitez pas à l'appeler s'il vous manque des informations.
- Cliquez sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres et initier la connexion à votre compte Internet.
Si vous FAI ne figure pas dans la liste ou si les paramètres de votre connexion sont spécifiques :
Nous vous invitons à choisir Autre (configuration manuelle) puis entrer manuellement vos paramètres de connexion (reportez-vous au chapitre 5. Configuration manuelle de sa connexion ADSL).
Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer sauvegarder pour sauvegarder les paramètres.
DSL Synchronisation modem : synchronisé
Etat de la connexion : Connecté
Etat de la connexion : Non connecté
Adresse IP : N/A
DSL Synchronisation modem : Non synchronisé
Débit descendant: 0 kbps
Débit montant: 0 kbps
- Vérifiez, en bas de l'écran, que votre modem routeur est bien synchronisé.
- Vérifiez, en bas de l'écran, que votre modem routeur est bien connecté.
Si votre modem routeur est synchronisé et connecté :
- Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinateur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).
Ces informations sont données en kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.
- Vous trouverez également l'adresse IP dite publique obtenue par votre Modem routeur sur Internet qui vous servira plus tard dans le WiFi Manager.
Si votre modem routeur n'est pas connecté:
- Vérifiez que vous avez correctement saisi vos paramètres de connexion tels que votre identifiant et votre mot de passe de connexion. -Si la saisie est incorrecte, entrez à nouveau ces informations et cliquez sur le bouton Appliquer et Sauvegarder.
- Sinon, choisissez «Autre (configuration manuelle) » dans le choix du FAI pour passer en mode de configuration manuelle (reportez-vous au chapitre
- Configuration manuelle de sa connexion ADSL.
3.4.2. Tester sa connexion ADSL
Maintenant que votre connexion ADSL est configurée sur votre Modem routeur Hercules, vous pouvez effectuer un premier test de connexion et vérifier que vous avez accès à Internet.
Pendant ce test, laissez le câble Ethernet branché.
- Lancez un navigateur Internet (Internet Explorer, Netscape Navigator ou Mozilla Firefox) depuis votre ordinateur.
- Entrez l'adresse www.hercules.com.
La page d'accueil du site Hercules doit s'afficher.
Si vous connexion ADSL fonctionne :
Il est désormais temps pour vous d'apprendre à maîtriser votre réseau WiFi (reportez-vous au chapitre 3.5. Maîtriser son réseau WiFi sur le bout des doigts).
Ne débranchez pas encore votre câble Ethernet tant que votre réseau WiFi n'est pas créé, vous en avez besoin pour communiquer avec votre modem routeur.
3.4.3. Résoudre les éventuelles difficultés d'accès à wifi manager ou à internet
Si vous n'arrivez pas à vous connecter à l'interface de WiFi Manager ou à Internet, les paramètres de votre ordinateur ne sont peut-être pas correctement configurés. Les instructions ci-après vous aideront à résoudre le problème.
Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP ou Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).
Sous windows XP ou vista
- Cliquez sur Démarrer/Panneau de configuration. Double-cliquez sur Connexions réseau.
- Dans la partie Réseau local ou Internet à haute vitesse, cliquez à l'aide du bouton droit sur l'icône correspondant à votre carte réseau (ou au pont réseau, si vous en avez créé un) et Sélectionnez Propriétés.
- Dans l'onglet Général de la fenêtre Propriétés de Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'objet Protocole Internet (TCP/IP).

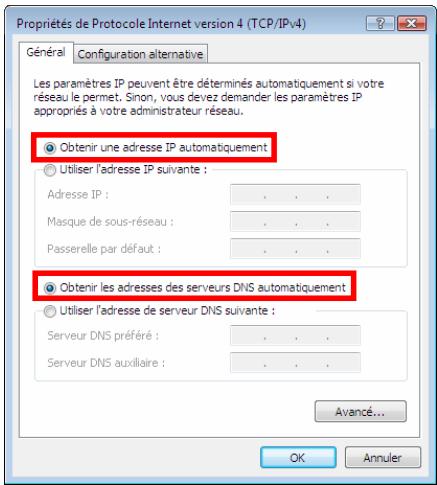

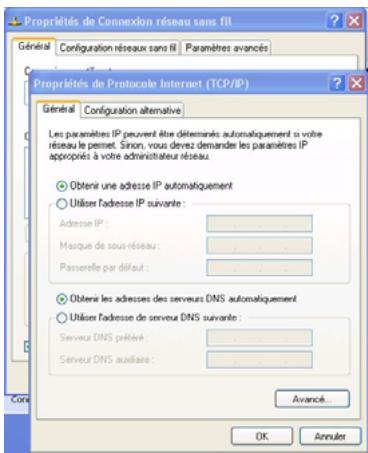

- Cliquez sur Propriétés, sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
- Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.
Le Modem routeur Hercules va maintenant pouvoir attribuer une adresse IP à votre ordinateur.
Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

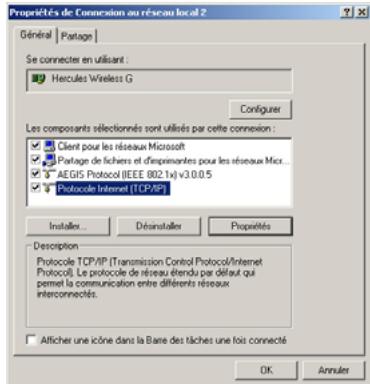

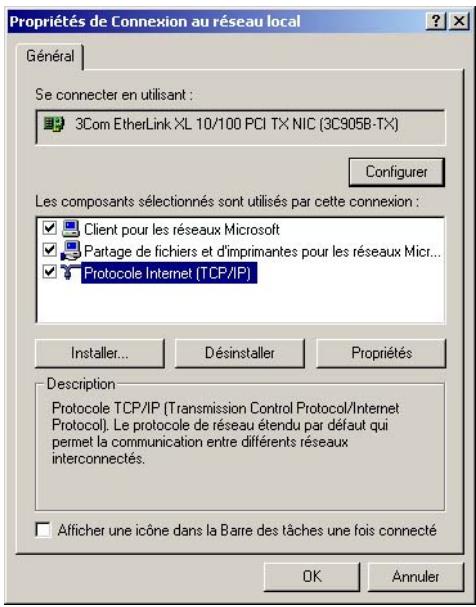

Sous windows 2000
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Connexions réseau et accès à distance.

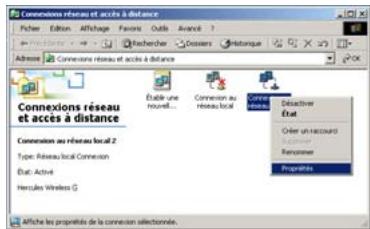

- Cliquez à l'aide du bouton droit de la souris sur la connexion souhaitée et choisissez Propriétés.
- Dans l'onglet Général, mettez en surbrillance l'élément Protocole Internet (TCP/IP).

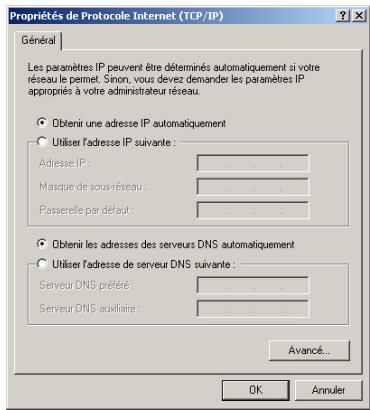

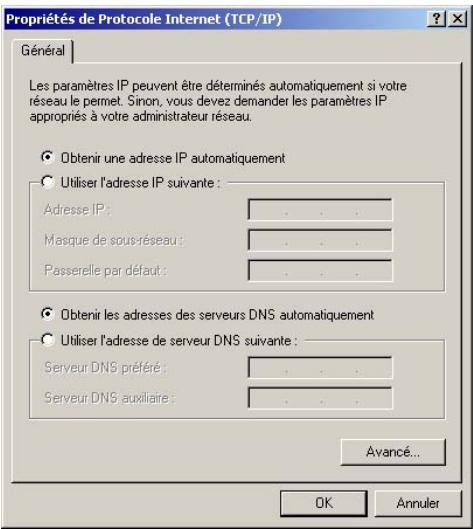

- Cliquez sur Propriétés et Sélectionnez Obtenir une adresse IP automatiquement dans l'onglet Adresse IP et Obtenir les adresses des serveurs DNS automatiquement.
- Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.
Le routeur va maintenant pouvoir attribuer une adresse IP à votre ordinateur.
Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.
Sous windows 98 se/me

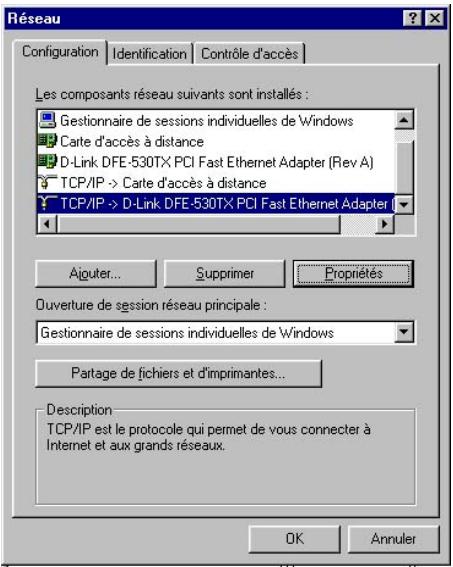

- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.

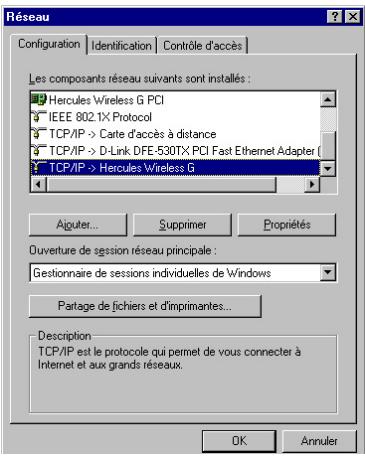

- Dans l'onglet Configuration de la fenêtre Réseau, mettez en surbrillance libre Your cartereseau.

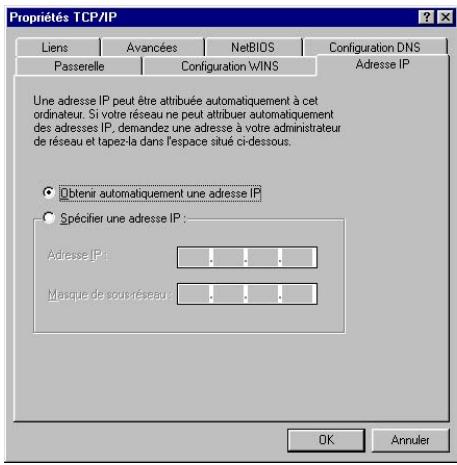

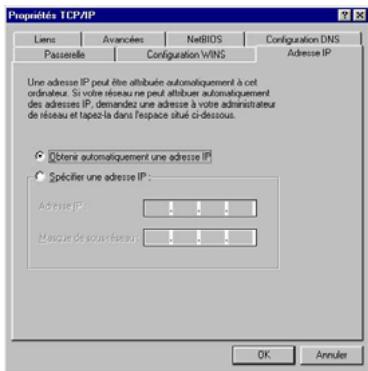

- Cliquez sur Propriétés et Sélectionnez Obtenir automatiquement une adresse IP dans l'onglet Adresse IP.
- Cliquez sur OK pour fermer les fenêtres, puis quittez le Panneau de configuration.
Le routeur va maintenant pouvoir attribuer une adresse IP à votre ordinateur.
Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.
3.5. Maîtriser son réseau wifi sur le bout des doigts
Dans ce chapitre, vous allez apprendre à personnaliser votre réseau WiFi privé et à le sécuriser contre les tentatives d'accès non souhaitées.
Vous allez également apprendre à activer, lorsque vous le souhaitez, votre second réseau WiFi, dit « réseau WiFi public », permettant ainsi à vos amis ou vos enfants de se connecter à Internet sans fil sans avoir à leur fournir votre précieux mot de passe réseau (clé de sécurité). Ils auront alors un accès limité à Internet sans aucune possibilité d'accéder à vos fichiers partagés sur votre ou vos ordinateurs. Vous pouvez désactiver ce réseau WiFi public quand vous le souhaitez et maîtriser leur temps de connexion. Astucieux comme contrôle parental!
La configuration de votre réseau privé s'effectue via le câble Ethernet reliant votre modem routeur à ordinateur. Lorsque vous aurez terminé, vous pourrez débrancher ce câble et explorer vous-même les subtilités du WiFi que nous décrivons dans le chapitre 4. Bienvenue dans la Wireless de™!
3.5.1. Personnaliser son réseau wifi privé
Lorsque le point d'accès sans fil (la fonction WiFi de votre Modem routeur Hercules) est activé, WiFi Manager affiche le nom de votre réseau, le canal radio utilisé et la puissance émise. Ces paramètres peuvent être modifiés, sous certaines conditions.
Si vous décidez de modifier certains paramètres, nous vous conseillons de bien respecter les mentions ci-après.
Votre connexion wifi privée
Réseau WiFi activé :
Le canal radio (RF) utilisé est :
-Dans la page d'accueil, sélectionnez Notre connexion WiFi privée.
Le nom de votre réseau, le canal radio utilisé et la puissance émise sont indiqués.
- Avant de personnaliser votre réseau WiFi privé, vérifie que la case Réseau WiFi activé est cochée.
- Personnalisez, si vous le souhaitez, le nom SSID de votre réseau (Hercules par défaut).
Le SSID (Service Set Identifier, identifiant d'ensemble de service) est le nom unique partagé par les adaptateurs WiFi et le point d'accès du réseau sans fil. Veillez à ne pas oublier ce nom, car il vous servira pour connecter vos périphériques WiFi.
- Changez, si nécessaire, le canal radio utilisé par le réseau local WiFi pour communiquer (de 1 à 13).
Changez ce paramètre uniquement si un autre
La puissance radio émise est de :
100%
Appliquer et sauvegarder
émetteur utilise le même canal, ce qui pourrait entrainer une baisse des performances WiFi de votre modem routeur.
- Adaptez la puissance radio émise (de 0 à 100%) afin que votre réseau émette uniquement à la distance nécessaire (dans la limite de votre maison ou votre appartement, par exemple).
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
Le point d'accès redémarre. Tous les ordinateurs ou périphériques connectés en WiFi sont déconnectés. La connexion ADSL reste quant à elle active.
3.5.2. Sécuriser son réseau wifi privé à l'aide de l'assistant
Créer un réseau WiFi est particulièrement intéressant lorsque vous possédez plusieurs ordinateurs ou périphériques sans fil, mais comment éviter qu'une personne extérieure s'y connecte indûment ou intercepte échanges de données non cryptées ? Grâce à l'Assistant sécurité WiFi, vous pouvez définir pas à pas vos propres choix de sécurité. Et pour vous aider à déterminer le niveau de sécurité qui convient le mieux à votre réseau, nous vous invitons à consulter le tableau ci-après qui récapitule les 5 types de sécurité supportés par WiFi Manager.
| Type | Niveau de sécurité | Clé utilisée | Authentication |
| FAIBLE (wep 64) | Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisés sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission. | Clé au format hexadecimal de 64 bits (10 caractères).Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits). | Ouverte (pas d'authentication), Partagée (méthode d'authentication par clé partagée) ou Auto (authen-tification si le péripérisque la demande) |
| MOYEN (wep 128) | Niveau de sécurité identique à celui du wep 64. Seule la longueur de la clé change. | Clé au format hexadecimal de 128 bits (26 caractères).Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F. | Ouverte (pas d'authentication), Partagée (méthode d'authentication par clé partagée) ou Auto (authen-tification si le péripérisque la demande) |
| Type | Niveau de sécurité | Clé utilisée | Type de cryptage |
| ELEVE (wpa-psk) | Niveau de sécurité élevé de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée. | Mot de passer de 8 caractères alphanumerici-ques minimum.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z). | TKIP |
| TRES ELEVE (WPA2) | Niveau de sécurité très élevé de dernierie génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée. | Mot de passer de 8 caractères alphanumerici-ques minimum.Un caractère alpha- | AES |
| numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z). | |||
| WPA ou WPA2 | Niveau de sécurité choisi par le routeur en fonction du niveau de sécurité maximal supporté par les péphériques du réseau. | Mot de passer de 8 caractères alphanumerices minimum. Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z). | TKIP ou AES |
| Type | Niveau de sécurité | Adresse IP/Port | Intervalle de renouvellement/Clé partagée |
| PRO (radius) | Niveau de sécurité élevé réservé aux environnementens professionnels, utilisant le protocole RADIUS visant à authentifier et autoriser un utilisateur lors d'une connexion à distance | Adresse IP du serveur d'authentication Port: 1812 par défaut | Intervalle de renouvellement : 3600 sec par défaut Clé partagée avec le serveur d'authentication |
| PRO (802.1x) | Niveau de sécurité élevé réservé aux environnementens professionnels, utilisant le protocole 802.1x pour autoriser l'accès physique à un réseau local après une phase de chiffrement et d'authentication. | Adresse IP du serveur d'authentication Port: 1812 par défaut | Intervalle de renouvellement : 3600 sec par défaut Clé partagée avec le serveur d'authentication |
Vous ne devez pas selectionner dans le WiFi Manager un niveau de sécurité supérieur à celui te par vos adaptateurs WiFi. Par exemple, si vos adaptateurs ne supportent que les niveaux FAIBLE 4) ou MOYEN (wep 128), vous ne devez pas selectionner le niveau ELEVE (wpa-psk).
Réseau WiFi activé :
- Avant d'activer la sécurité de votre réseau WiFi, vérifiez que la case Réseau WiFi activé est cochée.
- Pour ouvrir l'assistant, activez la sécurité WiFi en cochant la case OUI dans la fenêtre Vos critères de connexion WiFi, puis cliquez sur le bouton Assistant situé à gauche dans la fenêtre.
- Lisez le texte expliquant le concept de sécurité.
- Choisissez votre niveau de sécurité : FAIBLE (wep 64), MOYEN (wep 128), ELEVE (wpappsk), TRES ELEVE (wpa2), WPA ou WPA2, PRO (radius) ou PRO (802.1x) en fonction du texte explicatif.
- Cliquez Suivant.

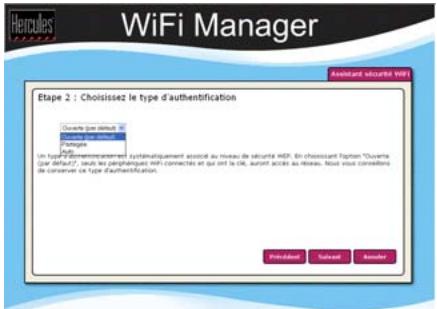

Si vous choisissez le type de sécurité FAIBLE (wep 64) ou MOYEN (wep 128):
- Lisez le texte expliquant le concept d'authentication.
- Choisissez le type d'authentication : Auto (authentication réalisée si le périphérique la demande), Ouverte (pas d'authentication) ou Partagée (authentication par clé partagée).
Nous recommandons de conserver le type d'authentication par défaut.
- Cliquez Suivant.

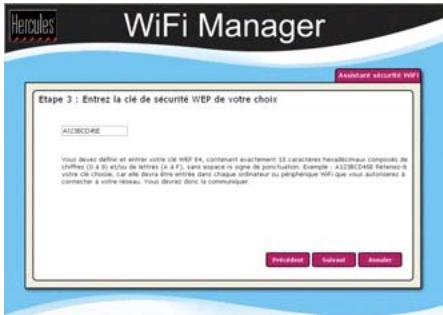

- Entrez une clé WEP de votre choix en fonction du niveau de sécurité sélectionné : 10 caractères hexadécimaux pour une clé WEP 64 bits, 26 caractères hexadécimaux pour une clé WEP 128 bits.
Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).
- Cliquez sur Terminer pour valider ces paramètres.
- Cliquez sur Appliquer et Sauvegarder pour prendre en compte ces paramètres.

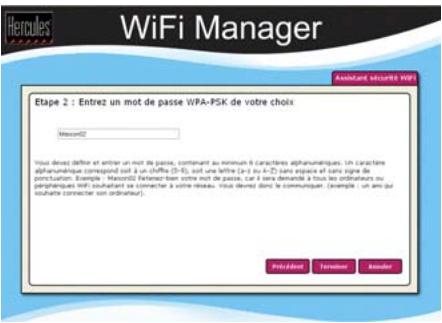

Si vous choisissez le type de sécurité ELEVE (wpa-psk), TRES ELEVE (wpa2) ou bien le type WPA ou WPA2:
- Lisez le texte expliquant le concept de clé WPA-PSK ou WPA2.
- Entrez le mot de passe de votre choix (8 caractères alphanumériques minimum).
Un caractère alphanumérique correspond soit à un chiffre (0-9), soit à une lettre (a-z ou A-Z).
- Cliquez sur Terminer.
- Cliquez sur Appliquer et Sauvegarder pour prendre en compte ces paramètres.
Si vous choisissez le type de sécurité PRO radius ou PRO 802.1x :

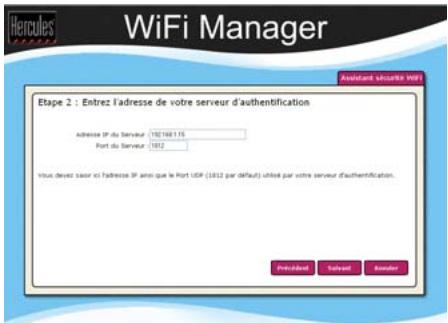

- Entrez l'adresse IP de votre serveur d'authentification et le numéro de port.
- Cliquez sur Suivant.

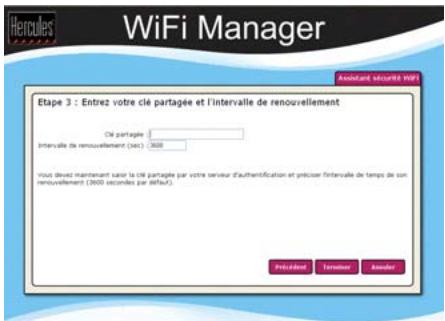

- Entrez la clé partagée et l'intervalle de renouvellement.
- Cliquez sur Terminer.
- Cliquez sur Appliquer et Sauvegarder pour prendre en compte ces paramètres.
Si vous maîtrisez le concept de sécurité WiFi, vous pouvez utiliser la solution - moins conviviale - tant à entrer directement vos critères de sécurité. N'oubliez pas, dans ce cas, de cliquer sur le bouton Appliquer et Sauvegarder, sinon vos choix ne seront pas pris en compte.
Si des amis vous rendent visite avec leur ordinateur ou périphérique WiFi, offrez-leur la possibilité de se connecter à Internet sans fil en activant votre réseau « WiFi public » sans mot de passe en vous reportant à 3.5.5. Activer/désactiver le réseau WiFi public. N'ayez crainte, ils n'auront aucun accès à vos partages, ils ne pourront que naviguer sur Internet.
3.5.3. Limiter l'accès de son réseau wifi privé à certains ordinateurs et périphériques wifi
Le filtrage par adresse MAC est le complément des critères de sécurité, il permet de désigner les ordinateurs et périphériques sans fil autorisés à se connecter à votre réseau local WiFi privé.
Une adresse MAC est une adresse unique créée par le constructeur du périphérique réseau (WiFi ou Ethernet), destinée à identifier cet élément au sein d'un réseau.
Avant d'activer le filtrage, nous vous conseillons de connecter en WiFi tous les ordinateurs que vous aitez autoriser.
Pour activer le filtrage par adresse MAC :
Réseau WiFi activé :
Filtrage par adresse MAC activé
OUI
NON
- Avant de pouvoir activer le filtrage par adresse MAC, vérifie que votre réseau WiFi est également activé.
- Cochez la case Oui en regard du Filtrage par adresse MAC activé.
Pour ajouter un ordinateur à la liste :

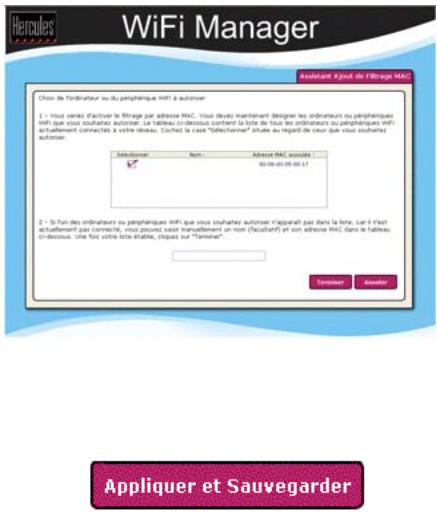

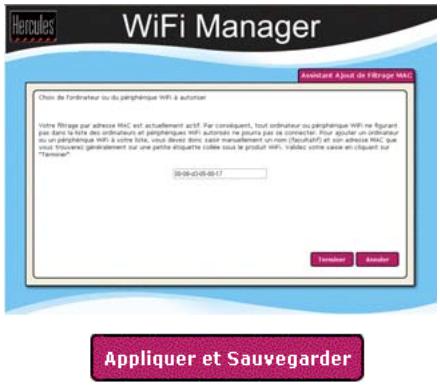

- Cliquez sur le bouton AJOUTER.
L'Assistant Ajout de Filtrage MAC s'ouvre. Un texte explicatif vous présente le concept du filtrage par adresse MAC.
- Cliquez sur Suivant.
Si vous utilisez cette fonction pour la première fois :
La liste de tous les ordinateurs et périphériques WiFi actuellement connectés à votre réseau s'affiche dans le premier tableau.
-Cochez la case Sélectionner en regard des ordinateurs et périphériques connectés que vous souhaitez autoriser. - Si un ordinateur n'est pas connecté, vous pouvez l'ajouter manuellement dans le second tableau. - Cliquez sur Terminer.
La liste de tous les ordinateurs et péripériques WiFi autorisés à se connecter à votre réseau s'affiche dans le tableau. - Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
Si vous avez déjà établi une liste de filtrage :
Tout nouvel ordinateur ou périphérique doit être ajouté manuellement.
- Entrez manuellement son adresse MAC (au format AAAAAAAAAA sans séparateur).
- Cliquez sur Terminer.
Cette adresse vient s'ajouter à la liste des ordinateurs et périphériques WiFi autorisés à se connecter.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
Lorsque vous activez la fonction de filtrage par adresse MAC, seuls les ordinateurs et périques nt sur cette liste sont autorisés à se connecter en WiFi au Modem routeur Hercules.
Si vous souhaitez connecter de nouveaux périhériques WiFi, n'oubliez pas d'ajouter leur adresse à la liste de filtrage, sinon ils ne pourront jamais se connecter.
Si des amis vous rendent visite avec leur ordinateur ou périhérique WiFi, offrez-leur juste la possibilité de se connecter à Internet sans fil en activant votre réseau « WiFi public » en vous reportant au titre 3.5.5. Activer/désactiver le réseau WiFi public. N'ayez crainte, ils n'auront aucune accès à vos partages, ils ne pourront que naviguer sur Internet.
Pour supprimer un ordinateur de la liste :
- Dans la colonne Enlever, cliquez sur en regard des ordinateurs et périphériques que vous souhaitez supprimer de la liste de filtrage.
- Cliquez sur Appliquer et Sauvegarder.
3.5.4. Désactiver son réseau wifi privé
Si vous souhaitez utiliser votre modem routeur comme Modem routeur filaire simple (c'est-à-dire branché à l'ordinateur via le port Ethernet et non plus en WiFi), il vous suffit de décocher la case Réseau WiFi activé. Le voyant WiFi ® Situé sur le routeur s'éteint.
Si vous avez activé votre réseau « WiFi public », celui-ci sera également désactivé.
3.5.5. Activer/désactiver un réseau wifi public
Si vous souhaitez activer, en plus de votre réseau WiFi privé, votre réseau WiFi public, ouvrez la page
d'accueil et cliquez simplement sur le bouton en regard de Votre connexion WiFi publique
Aussitôt, un nouveau réseau WiFi appelé Hercules guest par défaut, sera généré. Vos amis ou enfants pourront le détecter et s'y connecter depuis leur ordinateur ou périphérique WiFi. Aucun mot de passe, aucune clé de sécurité, ne leur sera demandé.
Seule la connexion à Internet leur sera autorisée. Ils ne pourront pas accéder à vos fichiers ou imprimantes partagées. Une manière sûre de donner un accès à Internet sans crainte et en maîtrisant le temps de connexion.
Pour désactiver votre réseau WiFi public, cliquez simplement de nouveau sur le bouton en regard de Votre connexion WiFi publique dans la page d'accueil.
Pour personnaliser réseau wifi public :
-Dans la page d'accueil, sélectionnez Voitre connexion WiFi publique.
Le nom de votre réseau s'affiche.
- Personnalisez le nom SSID de votre réseau WiFi public (« Hercules guest » par défaut).
Appliquer et sauvegarder
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
3.6. Le pare-feu, la protection ultime contre les attaques internet
À l'image d'un château fort, votre réseau est protégé par un pont-levis et des remparts inaccessibles. Et toutes les défenses sont en état d'alerte pour repousser les tentatives d'intrusion. Mais il est tout à fait possible d'abaisser sporadiquement ces défenses pour autoriser l'accès à vos ordinateurs pour des services Internet spécifiques (P2P, serveurs WEB, FTP,...), ou simplement limiter l'accès d'un ordinateur spécifique à certains services Internet. Pour plus d'informations, reportez-vous aux chapitres 6.2.1 Ouvrir des ports dans le pare-feu pour certains services Internet et 6.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet.
Il est déconseillé de désactiver le pare-feu Internet, car dans ce cas les défenses de votre château fort seraient abaisées et ne bloqueraient plus les intrusions provenant d'Internet.
Si votre ordinateur est équipé d'un pare-feu logiciel (Norton Personal Firewall, Firewall Windows Service Pack 2, McAfee Personal Firewall,...), désactivez-le lorsque vous vous connectez au modem, le pare-feu de votre modem routeur étant suffisamment efficace, ou adoptez les mêmes paramètres de configuration que ceux établis dans votre modem routeur afin d'éviter les conflits. Mais si vous vous déplacez avec votre ordinateur et êtes amené à vous connecter à d'autres réseaux, vous pouvez réactiver votre pare-feu logiciel.
Attention à ne pas confondre pare-feu et antivirus!
Un antivirus analyse le contenu de votre ordinateur, vos messages électroniques, vos fichiers téléchargeés sur Internet, etc., détecte, bloque et/ou supprime les éventuels virus, vers et chevaux de Troie afin d'assurer le bon fonctionnement de votre ordinateur.
Votre pare-feu cache votre ordinateur sur le réseau, surveille les données Internet arrivant sur votre ordinateur et bloque les tentatives d'intrusion pour empêcher les pirates informatiques de dérober vos informations confidentielles.
4. Bienvenue dans la wireless attitude™!
Maintenant que vous maîtrisez les principales fonctionnalités du WiFi Manager, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montrer comment le sans-fil est étroitement lié à la convivialité et la capacité d'utilisation. Tout d'abord, se connecter à votre réseau WiFi, puis partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemples que nous allons vous aider à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!
4.1. Quelques prérequis
Nous vous conseillons de suivre les instructions ci-après pour chacun de vos ordinateurs :
- Les procédures décrites dans ce chapitre diffèrent selon le système d'exploitation. Veillez à bien vous reporter aux chapitres correspondant à votre système.
- Ces procédures s'appliquent également aux ordinateurs ou périphériques directement connectés à votre modem routeur par un câble Ethernet.
- Pour partager une connexion ADSL, le modem routeur Hercules doit être allumé et la ligne ADSL doit être activée.
Rappel: le réseau WiFi que vous avez établi est de type Infrastructure (par opposition au mode Ad hoc), car il est composé d'un point d'accès et d'un ou plusieurs ordinateurs.
4.2. Ordinateurs sous windows vista : se connecter à un réseau sans fil
Remarque: La procédure que nous décrivons ci-après se veut intuitive et non exhaustive. Si vous maîtrisez Windows Vista, vous constaterez qu'il existe d'autres possibilités d'arriver aux mêmes résultats. Vous trouverez ci-après notre procédure, mais libre à vous de désirer cette méthode préférée.
Une fois votre ordinateur allumé, votre adaptateur WiFi détecte automatiquement les réseaux sans fil disponibles et les affiche dans une fenêtre spécifique.
Certains constructeurs d'adaptateurs WiFi fournissent également leur propre logiciel de connexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation pour établir cette connexion.
Pour visualiser les réseaux sans fil détectés :
- Dans la Barre des tâches de Windows Vista, cliquez sur l'icône des réseaux, qui regroupe aussi bien les réseaux sans fil que les réseaux filaires.
Le message "Des réseaux sans fil sont disponibles" s'affiche lorsque votre adaptateur WiFi a détecté des réseaux sans fil.

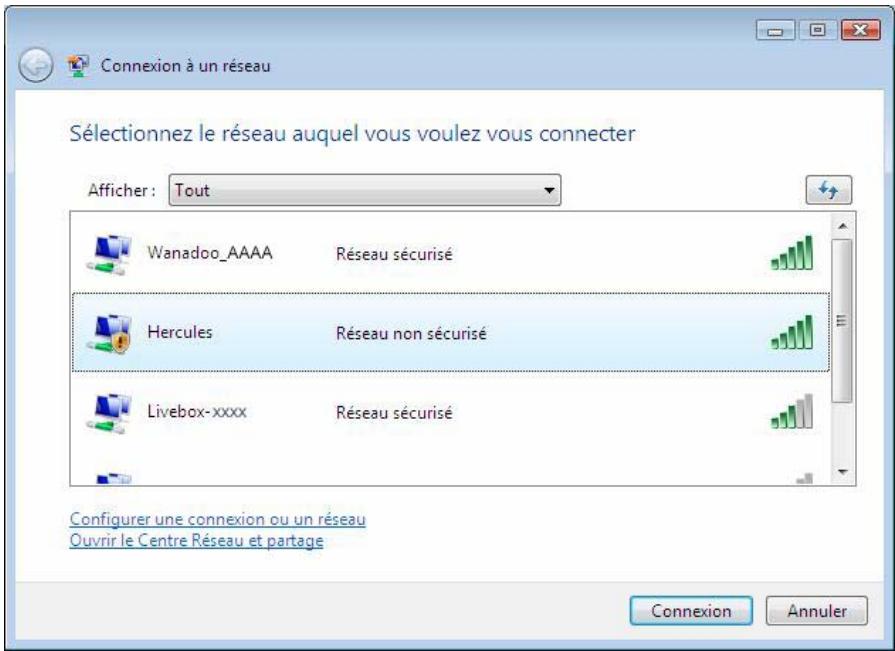

- Cliquez sur ce message pour afficher la liste des réseaux. La fenêtre Connexion à un réseau s'affiche.
- Parcourez la liste et sélectionnez votre réseau sans fil (ici, le réseau Hercules, en surbrillance bleue). Vous constatez que ce réseau n'est pas sécurisé. Aucune clé ne vous sera donc demandée.
Remarque: Si vous sélectionnez un réseau sécurisé, vous devrez saisir la clé dans la fenêtre. Pour cela, il est nécessaire de connaître la clé définie lors de la création de votre réseau sans fil.
- Cliquez sur le bouton Connexion.
Patientez quelques instants. Lorsque la connexion au réseau Hercules a réussi, vous pouvez enregistrer ce réseau dans vos favoris en cochant la case Enregistrer ce réseau et éventuellement Lancer automatiquement cette connexion. Dans ce cas, votre ordinateur essaiera toujours de se connecter à ce réseau à chaque ouverture de session.

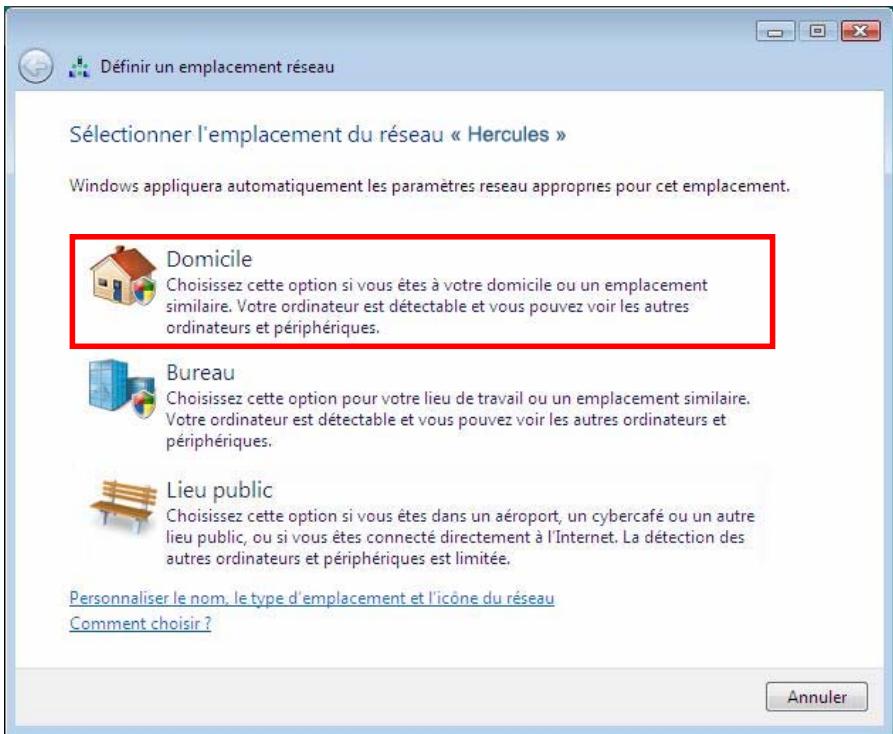

- Sélectionnez l'emplacement de votre réseau : Domicile, Bureau ou Lieu public.
Dans notre cas, nous considérons que vous allez utiliser votre réseau à domicile, ce qui permettra à vous-même ainsi qu'à d'autres utilisateurs du réseau de voir les ordinateurs prêts sur le réseau (prince du « Voir et être vu », indispensable pour pouvoir partager par la suite des dossiers, son imprimante et sa connexion ADSL).
Remarque: si vous préférez vous connecter à un hotspot public, parce que vous vous trouvez dans une gare, par exemple, reportez-vous aux explications fournies par Windows Vista.
Il se peut que Windows Vista ne vous propose pas de sélectionner votre emplacement réseau à ce qui est et choisisse pour vous, par défaut, un emplacement public (c'est notamment le cas si vous vous ne déja connecté à un réseau). Pour désirer un autre emplacement, vous devrez parler sur le lien analyser situé en regard du nom de votre réseau, dans la zone Hercules (réseau public) du centre Réseau et partage.
Windows Vista vous demande de confirmer votre choix de connexion.
- Cliquez sur Je confirme la demande de connexion, puis sur Continuer.
- Cliquez sur Fermer.
- Dans la Barre des tâches, cliquez sur l'icône de connexion réseau pour vérifier que vous êtes bien connecté au réseau Hercules (le message Actuellement connecté à : Hercules doit s'afficher).
Actuellement connecté à :
Hercules
Accès : Réseau local et Internet
Se connecter ou se déconnecter...
Centre Réseau et partage
- Cliquez sur votre réseau Hercules pour accéder à ses propriétés.
Le Centre Réseau et partage s'affiche. Vous constatez, dans la partie supérieure de la fenêtre, que votre ordinateur, dénommé PC-WIFI, est connecté au réseau Hercules qui est lui-même connecté à Internet.
Par défaut, votre ordinateur fait partie d'un réseau privé (par opposition au réseau public). Pour connaître les différences entre réseau public et privé, reportez-vous à la section Ordinateurs sous Windows Vista : Partager des dossiers, une imprimante ou une connexion ADSL.
4.3. Ordinateurs sous windows vista: se déconnecter d'un réseau sans fil
Une fois connecté à un réseau, vous pouvez vous déconnecter depuis le Centre Réseau et partage, par exemple.

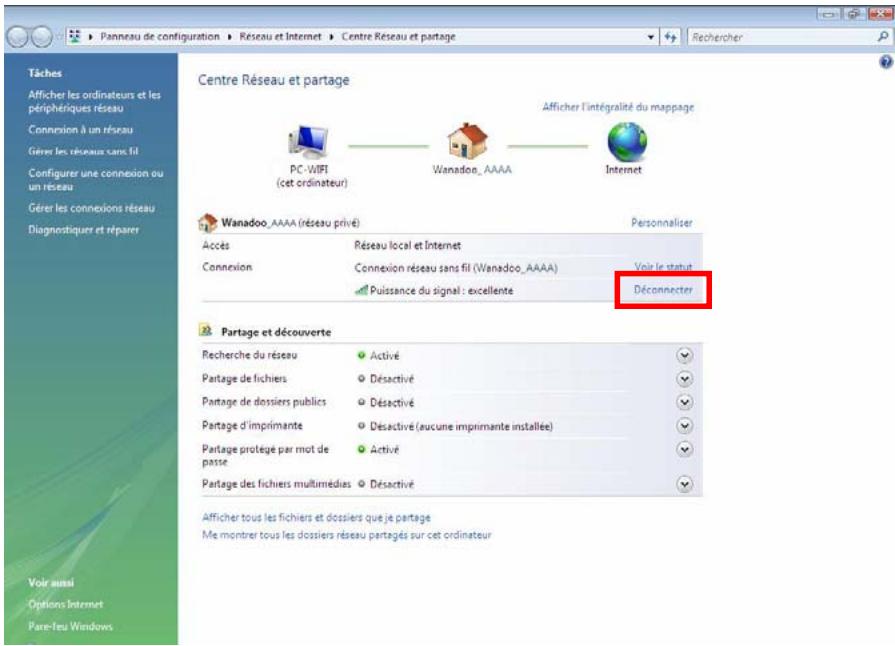

Depuis le Centre Réseau et partage :
- Cliquez sur lien Déconnecter.
Windows Vista déconnecte votre réseau.
4.4. Ordinateurs sous windows vista : gérer ses réseaux favoris
Un favori est un ensemble de paramètres de connexion à un réseau Infrastructure ou Ad hoc connu (le votre, celui d'un voisin, d'un ami). Le Centre Réseau et partage de Windows Vista vous permet de garder en mémoire les paramètres d'un réseau, ou d'ajouter ou supprimer des favoris.

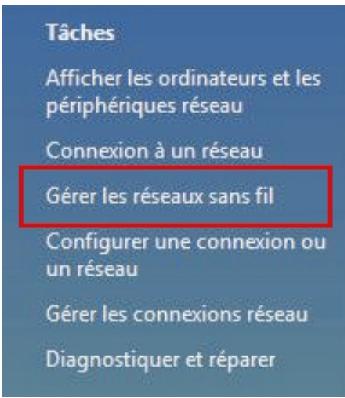

Pour afficher les réseaux favoris, ajouter ou supprimer un réseau, cliquez sur le lien Gérer les réseaux sans fil dans la zone des Tâches.
Par exemple, pour supprimer le réseau Hercules auquel vous venez de vous connecter, sélectionnez-le dans la liste (il s'affiche désormais en surbrillance bleue), puis cliquez sur le bouton Supprimer.
Pour ajouter un réseau, cliquez sur le bouton Ajouter. Windows Vista lance l'assistant de connexion manuelle à un réseau sans fil. Suivez les instructions affichées.
Enfin, vous pouvez modifier la priorité de connexion avec les boutons Descendre ou Monter.
4.5. Ordinateurs sous windows vista : partager des dossiers, une imprimante ou une connexion ADSL
Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL des ordinateurs Équipes de Windows Vista, il n'est pas indispensable que les ordinateurs tiennent au même groupe de travail. En revanche, si vous effectuez le partage entre Windows Vista système d'exploitation antérieur, veillez à bien définir le même groupe de travail sur tous vos téurs. Pour savoir comment créer un groupe de travail, reportez-vous au manuel de suivi produit les.
Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows Vista (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).
Vous avez associé votre ordinateur à un réseau privé (par opposition à un réseau public). À ce titre, les options de discovery (c'est-à-dire la possibilité de voir des périphériques et ordinateurs extérieurs et d'être
vos par d'autres réseaux) sont activées, mais pas les options de partage. Vous allez donc devoir les activer manuellement avant de pouvoir partager vos dossiers, votre connexion Internet ou votre imprimante.
4.5.1. Activer le partage
Avant de mettre en partage vos dossiers, votre imprimante ou votre connexion, vous devez activer le partage depuis le Centre Réseau et partage.
Remarque: pour ouvrir le Centre Réseau et partage, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
Activer le partage de fichiers
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage de fichiers.
- Sélectionnez le bouton radio Activer le partage de fichiers.
Désactivé
Lorsque le partage de fichiers est activé, toute personne sur le réseau peut accéder aux fichiers et aux imprimantes que vous avez partagés à partir de cet ordinateur.
Activer le partage de fichiers
Désactiver le partage de fichiers
Appliquer
- Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
Activer le partage de dossiers publics
Remarque : un dossier public est un dossier que d'autres utilisateurs de cet ordinateur ou du même réseau peuvent accéder.
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage de dossiers publics.
- Sélectionnez le bouton radio Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers (seul l'accès à la consultation des dossiers sera possible) ou sélectionnez Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers (le contenu de ces dossiers ne comportera aucune limitation en termes de consultation, d'écriture ou autre).
Désactivé
Quand le partage du dossier Public est activé, les personnes du réseau peuvent accéder aux fichiers du dossier Public. Qu'est-ce que le dossier Public?
Activer le partage afin que toute personne avec un accès réseau puisse ouvrir des fichiers. Activer le partage afin que toute personne avec un accès réseau puisse ouvrir, modifier et créer des fichiers. Désactiver le partage (les personnes connectées à cet ordinateur peuvent continuer d'accéder à ce dossier)
Appliquer
- Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
Activer le partage d'imprimante
Remarque: pour activer le partage d'imprimante, vous devez avoir préalablement installé une imprimante.
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton © situé en regard de Partage d'imprimante.
- Sélectionnez le bouton radio Activer le partage d'imprimante.
Désactivé
Quand le partage d'imprimante est activé, les personnes avec un accès réseau peuvent se connecter aux imprimantes attachées à l'ordinateur et les utiliser.
Activer le partage d'imprimante
Désactiver le partage d'imprimante
Appliquer
- Cliquez sur Appliquer. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
Activer le partage des fichiers multimédias
Remarque : cette option permet d'activer le partage de votre musique, vos vidéos et vos images.
- Dans la zone Partage et découverte, cliquez sur le lien Désactivé ou sur le bouton situé en regard de Partage d'imprimante.
- Cliquez sur Modifier...
Partage des fichiers multimédias désactivé
Quand le partage des fichiers multimédias est activé, les personnes et les périphériques du réseau peuvent accéder aux morceaux musicaux, aux images et aux vidéos de l'ordinateur et celui-ci peut rechercher ces types de fichiers partagés sur le réseau.

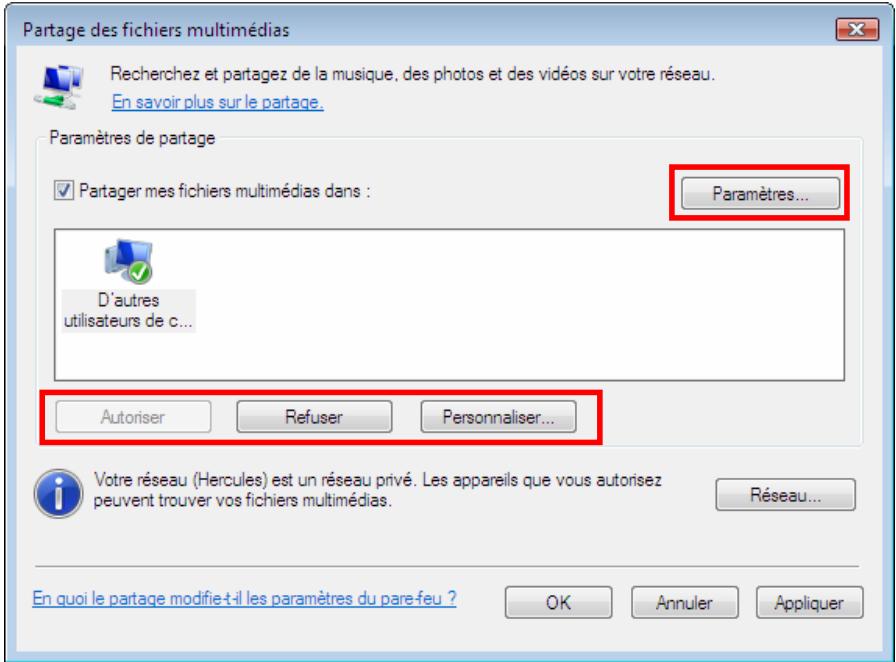

- Dans la fenêtre Partage des fichiers multimédias qui s'affiche, cochez la case Partager mes fichiers multimédias.
- Cliquez sur OK. Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
- Dans la fenêtre suivante, vous pourrez définir différents paramètres tels que : autoriser ou refuser des groupes d'utilisateurs, définir un contrôle parental, désigner les types de média à partager, etc.
- Lorsque vous avez terminé, cliquez sur Appliquer, puis sur OK.
4.5.2. Windows vista : mettre en partage des dossiers publics ou personnels
Rappel : Sous Windows Vista, il existe deux types de dossiers : les dossiers personnels ou locaux et les dossiers publics. Un dossier personnel est un dossier appartenant à un utilisateur spécifique créé sur l'ordinateur, alors qu'un dossier public est un dossier que tout autre utilisateur de cet ordinateur ou du même réseau peut partager. Par essence, un dossier public est partagé, donc disponible pour tous en lecture (niveau d'autorisation minimum). Pour partager des dossiers personnels (votre dossier d'images personnelles, par exemple), il sera nécessaire de désigner les personnes qui auront accès à leur contenu et de définir le niveau d'autorisation, comme indiqué dans la procédure ci-après.
- Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir. Ici, votre dossier Images.
- Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

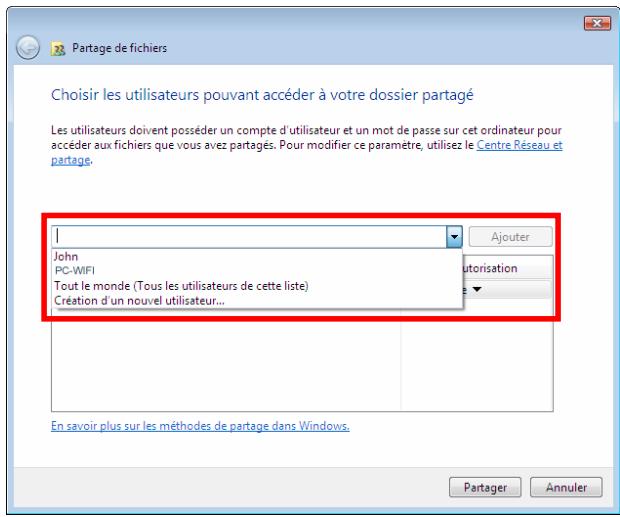

- Dans la fenêtre Partage de fichiers, sélectionnez le ou les utilisateurs qui pourrait accéder à ce dossier, puis cliquez sur Ajouter.
Remarque : Vous pouvez donner accès à tous les utilisateurs sans restriction (option Tout le monde) ou sélectionner des utilisateurs spécifiques préalablement créés sur votre PC. Vous pouvez également créer de nouveaux utilisateurs en cliquant dans la liste déroulante sur Création d'un nouvel utilisateur...
- Choisissez le Niveau d'autorisation souhaité en cliquant sur la ligne de l'utilisateur : Lecteur (autorisation d'affichage uniquement), Collaborateur (autorisation d'affichage, d'ajout et de suppression) ou Copropriété (autorisation d'affichage, de modification, d'ajout et de suppression).
- Cliquez sur Partager. Notez bien le chemin indiqué, qui permettra d'accéder au dossier partagé sur le réseau depuis un autre ordinateur. Par exemple: PC-WIF\Users\Mes documents\Dossiers Images partagées.
- Cliquez sur Terminer.
Le dossier est désormais partagé. Vous pouvez maintenir afficher tous les dossiers et fichiers partagés sur l'ordinaire ou les dossiers partagés sur le réseau en cliquant sur les liens ci-dessous dans le Centre Réseau et partage.
4.5.3. Ordinateurs sous windows vista : accéder aux dossiers partagés
- Dans l'explorateur de fichiers, accessible dans Démarrer/Ordinateur, double-cliquez sur Réseau.
Vous accédez à la liste des ordinateurs du même réseau. Servez-vous du chemin indiqué par Windows lors de la création du partage (par exemple: IPC-WIPIUsersIMes documents! Dossiers Images partagées).
- Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
- Si un mot de passe a été défini, saisissez votre nom d'utilisateur et votre mot de passe.
Tous les dossiers partagés apparaissent. Selon notre niveau d'autorisation, vous pouvez afficher, modifier, ajouter et/ou supprimer les dossiers et fichiers partagés.
Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison équipés d'un adaptateur WiFi.
Pour accéder à une imprimante en réseau, le partage de celle-ci doit être préalablement activé dans Réseau et partage (voir le chapitre 2.2.1 Activer le partage). Ensuite l'imprimante doit être mise en ligne sur l'ordinateur sur lequel elle est branchée et installée.
Sur l'ordinateur connecté à l'imprimante :
- Cliquez sur Démarrer/Panneau de configuration.
- Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.
La liste des imprimantes installées s'affiche.

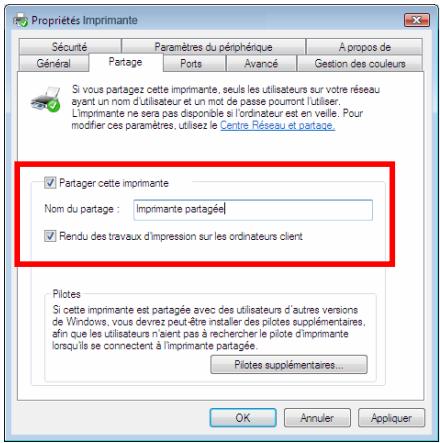

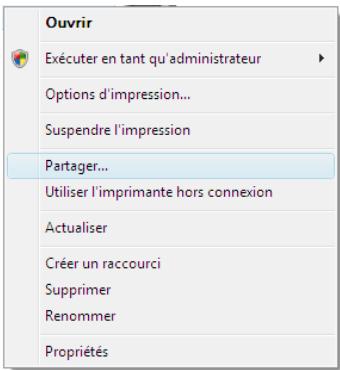

- Cliquez avec le bouton droit de la souris sur l'imprimante et sélectionnez l'option Partager...

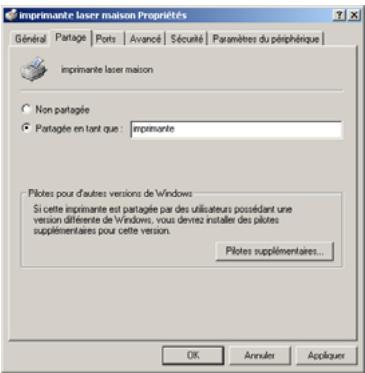

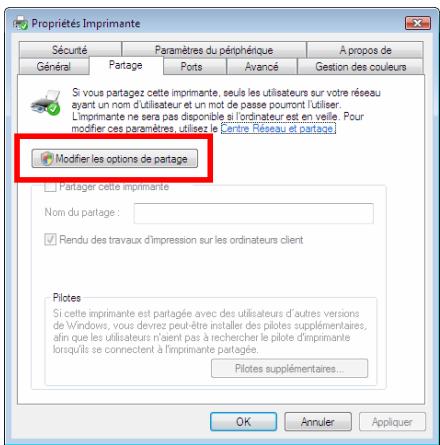

- Dans la fenêtre Propriétés de l'Imprimante, cliquez sur le bouton Modifier les options de partage.
- Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.
- Cochez la case Partager cette imprimante.
- Choisissez le nom de l'imprimante qui sera affiché sur le réseau dans Nom du partage.
- Cliquez sur Appliquer, puis sur OK.
4.5.5. Ordinateurs sous windows vista: accéder à l'imprimante partagée
Sur les ordinateurs qui sont utilisés l'imprimante partagée :

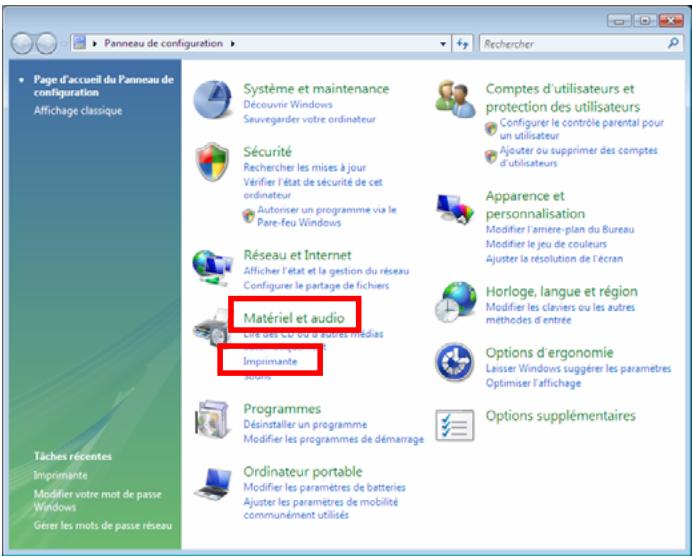

- Cliquez sur Démarrer/Panneau de configuration.
- Dans la rubrique Matériel et audio, cliquez sur le lien Imprimante.
Ajouter une imprimante
- Cliquez sur le bouton Ajouter une imprimante.
L'assistant Ajouter une imprimante s'affiche.

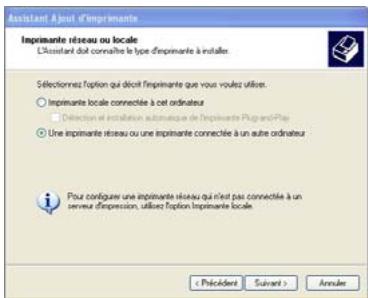

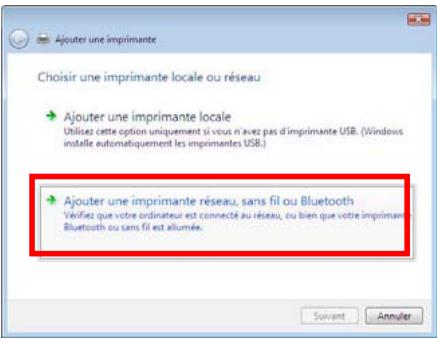

- Cliquez sur Ajouter une imprimante réseau, sans fil ou bluetooth.

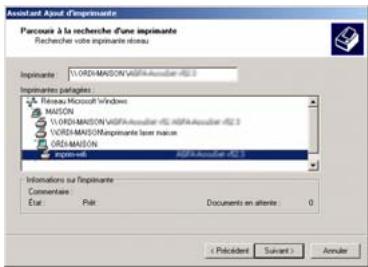

- Windows recherche alors les imprimantes partagées sur votre réseau. Sélectionnez l'imprimante partagée.
- Cliquez sur Suivant.
- Si besoin, acceptez l'installation des pilotes de l'imprimante lorsque Windows vous le propose.

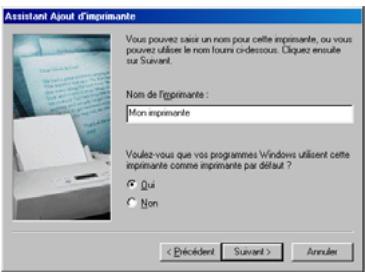

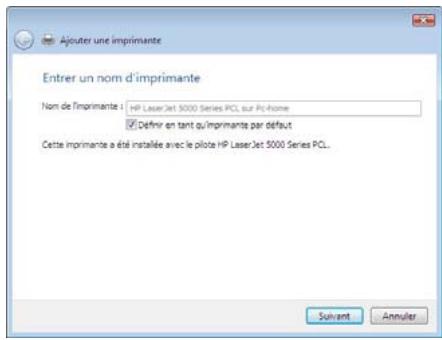

- Validez le nom de votre imprimante, puis cliquez sur Suivant.

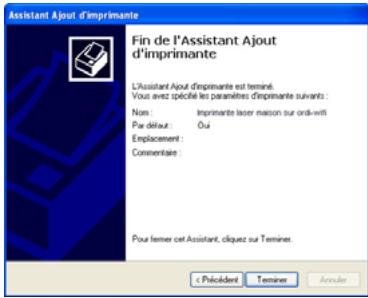

- Cliquez sur Terminer pour fermer l'assistant.
4.5.6. Windows vista : partager une connexion ADSL dans un réseau de type infrastructure
Rappel: Si vous disposez d'une Livebox, d'un modem routeur ou d'un routeur connecté à un modem et d'un ou plusieurs ordinateurs, votre réseau sera par défaut en mode Infrastructure. Dans ce mode, les adaptateurs WiFi sont connectés à votre point d'accès, en l'occurrence votre Livebox, votre Modem routeur Hercules ou votre Routeur Hercules connecté à un modem. Le mode Infrastructure est idéal pour échanger des données, jour en réseau, mais aussi pour partager une connexion Internet et/ou une imprimante sur plusieurs ordinateurs. Suivez les instructions ci-après et vous pourrez enfin vous affranchir du cordon qui vous relie à votre modem... sans couper les liens de votre connexion ADSL. Vivez la Wireless Attitude!
Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:
Actuellement connecté à :
Hercules
Accès: Réseau local et Internet
Se connecter ou se déconnecter... Centre Réseau et partage
- Connectez-vous à votre réseau sans fil (Hercules ou Livebox_AAAA, par exemple).
- Accédez au Centre Réseau et partage. Pour ce faire, cliquez sur l'icône de réseau dans la Barre des tâches Windows, puis sur le lien Centre Réseau et partage.
- Cliquez sur le lien Voir le statut.

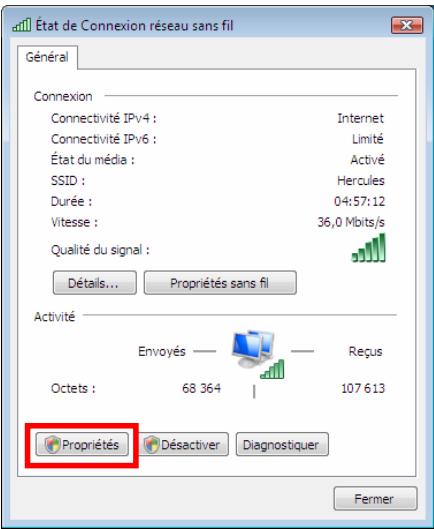

- Dans la fenêtre État de Connexion réseau sans fil, cliquez sur Propriétés.
- Dans la fenêtre de confirmation Windows Vista, cliquez sur Continuer.

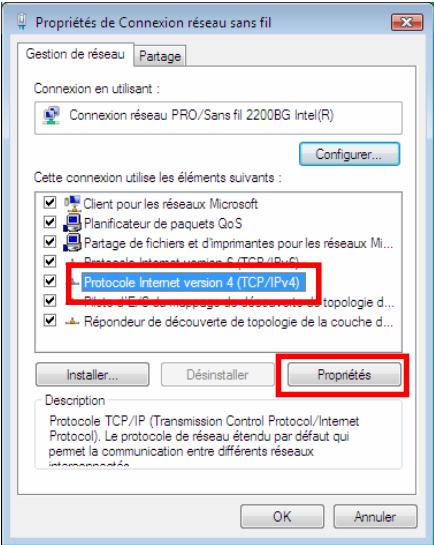

- Dans l'onglet Propriétés de Connexion réseau sans fil, sélectionnez Protocole Internet version 4 (TCP/IPv4).
- Cliquez sur Propriétés.
- Dans l'onglet Propriétés de Connexion réseau sans fil, Sélectionnez Protocole Internet version 4 (TCP/IPv4).
- Cliquez sur Propriétés.
- Dans la fenêtre Propriétés de Protocole Internet version 4 (TCP/IPv4), Sélectionnez Obtenir une adresse IP automatique et Obtenir les adresses des serveurs DNS automatique.
- Cliquez sur OK pour valider.
- Procédez de même pour le Protocole Internet version 6 (TCP/IPv6).
Pour accéder à Internet, il vous suffit MAINTENANT de lancer notre navigateur Internet.

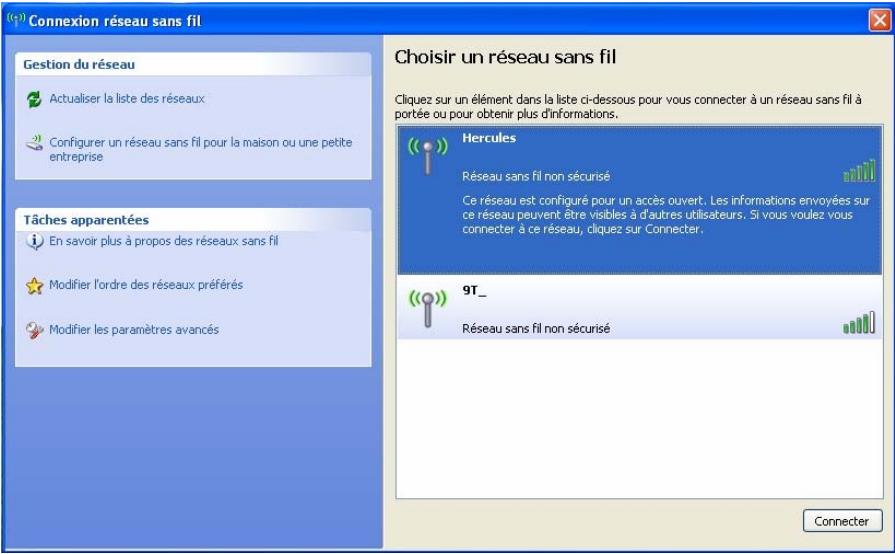

4.6. Ordinateurs sous windows XP: se connecter à un réseau sans fil
Remarque: La procédure que nous décrivons ci-après se veut intuitive et non exhaustive. Si vous maîtrisez Windows XP, vous constaterez qu'il existe d'autres possibilités d'arriver aux mêmes résultats. Vous trouvez ci-après notre procédure, mais libre à vous de désirer toute méthode préférée.
Celle-ci est basée sur l'utilisation du logiciel de connexion WiFi fourni par Windows XP, appelé Microsoft Zero Config. Certains constructeurs d'adaptateurs WiFi fournissant également leur propre logiciel de connexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules) désactivant Microsoft Zero Config. Nous vous recommandons de vous reporter à leur manuel d'utilisation.
Une fois votre ordinateur allumé, votre adaptateur WiFi détecte automatiquement les réseaux sans fil disponibles et les affiche dans une fenêtre spécifique.
Pour visualiser les réseaux sans fil détectés :
- Dans la Barre des tâches de Windows XP, cliquez sur l'icône des réseaux sans fil,
-La fenêtre Connexion réseau sans fil s'affiche.
- Parcourez la liste et sélectionnez votre réseau sans fil (ici, le réseau Hercules, en surbrillance bleue). Vous constatez que ce réseau n'est pas sécurisé. Aucune clé ne vous sera donc demandée.
Remarque: Si vous sélectionnez un réseau sécurisé, vous devrez saisir la clé dans la fenêtre. Pour cela, il est nécessaire de connaître la clé définie lors de la création de votre réseau sans fil.
- Cliquez sur le bouton Connecter.
- Patientez quelques instants. Lorsque la connexion au réseau Hercules a réussi, la mention « Connecté » apparait comme dans la fenêtre ci-dessous :
4.7. Ordinateurs sous windows XP : se déconnecter d'un réseau sans fil
Une fois connecté à un réseau, vous pouvez vous déconnecter depuis la fenêtre Connexion réseau sans fil, par exemple.
Depuis la fenêtre Connexion réseau sans fil :
- Cliquez sur lien Déconnecter.
Windows XP déconnecte votre réseau.

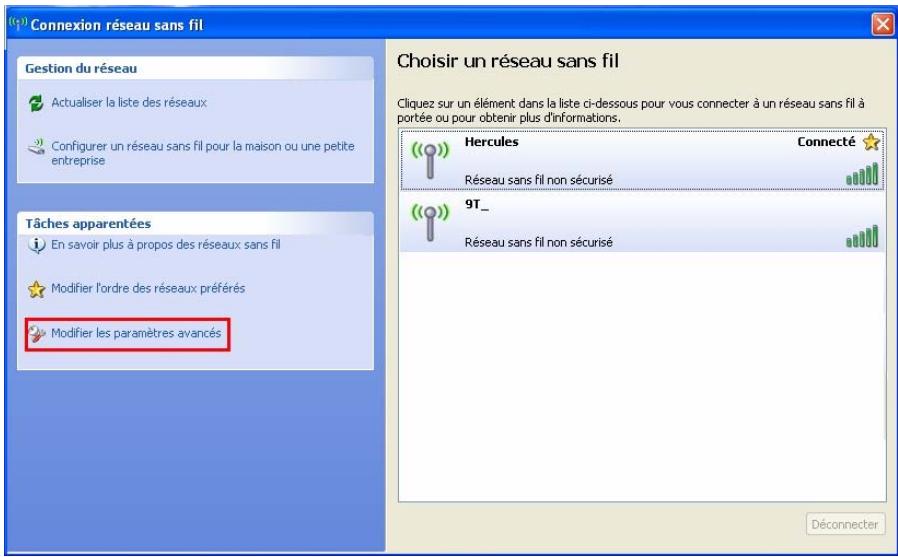

4.8. Ordinateurs sous windows XP : gérer ses réseaux favoris
Un favori est un ensemble de paramètres de connexion à un réseau Infrastructure ou Ad hoc connu (leVote, celui d'un voisin, d'un ami). La fenêtre Connexion réseau sans fil de Windows XP vous permet de garder en mémoire les paramètres d'un réseau, ou d'ajouter ou supprimer des favoris.
- Pour afficher les réseaux favoris, ajouter ou supprimer un réseau, cliquez sur le lien Modifier les paramètres avancés dans la zone des Tâches associées.

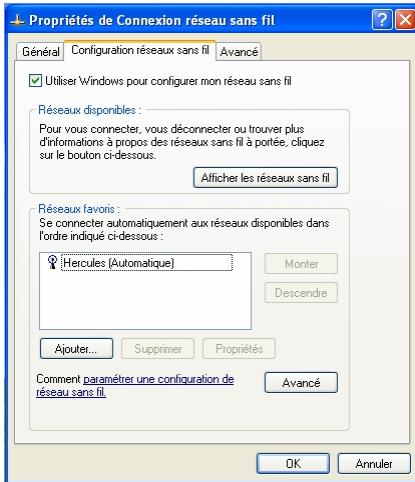

- Dans la fenêtre Paramètres de connexion réseau sans fil, cliquez sur l'onglet Réseaux sans fil.
Par exemple, pour supprimer le réseau Hercules auquel vous venez de vous connecter, sélectionnez-le dans la liste (il s'affiche désormais en surbrillance blue), puis cliquez sur le bouton Supprimer.
Pour ajouter un réseau, cliquez sur le bouton Ajouter. Windows XP ouvre une nouvelle fenêtre de paramétrages manuels. Suivez les instructions affichées.
Enfin, vous pouvez modifier la priorité de connexion avec les boutons Descendre ou Monter.
4.9. Ordinateurs sous windows XP : partager des dossiers, une imprimante ou une connexion ADSL
Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créer un véritable réseau domestique.
Remarque : les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).
Assistant de configuration du réseau
Assistant Nouvelle connexion
Connexion Bureau à distance
Connexions réseau
HyperTerminal
Assistant de configuration du réseau
L'Assistant a trouvé un matériel réseau déconnecté.
Les connexions réseau ci-dessus sont déconnectées. Connectez les cables réseau ou autrement connectez notre matériel réseau, puis cliquez sur Suivant.
Connexions :
Connexion au réseau local Realtek RTL8139/810x Family Fast Ethernet NIC
✓ Ignorer le matériel réseau déconnecté
<Précièdent
Suiyant:
Annuler
- Cliquez sur Démarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.
L'Assistant Configuration du réseau se lance.
- Cliquez deux fois sur Suivant.
La fenêtre ci-contre peut apparaître si l'Assistant a trouvé un matériel réseau déconnecté.
- Si votre connexion réseau sans fil Hercules Wireless Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel réseau déconnecté, puis cliquez sur Suivant. Simon, quittez l'assistant en cliquant sur Annuler et établissez la connexion de votre périhérique réseau à votre routeur (si vous possédez un adaptateur Hercules Wireless G PCI, USB2 ou PCMCIA, reportez-vous au chapitre L'utilitaire WiFi Station de votre Manuel de l'utilitaire).
Assistant de configuration du réseau
Voulez-vous utiliser une connexion partagée ?
L'assistant a trouvé une connexion Internet partagée sur l'ordinateur "Périphérique de partage de connexion Internet inconnu".
Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?
Oui, utilise la connexion partagée pour l'accès Internet de cet ordinateur (recommandé) Non, me permettre de choisir un autre moyen de me connecter à Internet
<Précièdent
Suivant >
Annuler
Assistant de configuration du réseau
Sélectionnez une méthode de connexion.
Sélectionnez la description qui correspond le moins à cet ordinateur :
Cet ordinateur se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via ce ordinateur. Voir un exemple Côté ordinateur se connecte à Internet via un autre ordinateur de mon réseau domestique ou via une passette réseau. Voir un exemple Autre
En savoir plus sur les configurations réseau domestique et petite entreprise
<Précièdent
Suivant >
Annuler
Assistant de configuration du réseau
Sélectionnez votre connexion Internet.
Sélectionnez votre connexion Internet à partir de la liste suivante.
L'Assistant a préférence 'Connexion au réseau local 2' en tant que connexion la plus susceptible d'être correcte.
Connexions:
Carte réseau Fast Ethernet PCI Realtek RTL8139 Family #2
Connexion 13942
Carte réseau 1394 #2
Y Connexion réseau
Hercules Wireless PCI Card HVMGPCI-54
En savoir plus sur Comment déterminer votre connexion Internet.
<Précièdent
Suivant
Annuler
La fenêtre ci-contre peut apparaître si l'Assistant a trouvé une connexion Internet partagée sur l'ordinateur. 4. Sélectionnez Non, me permettre de désirs un autre moyen de me connecter à Internet, puis cliquez sur Suivant. 5. Dans la fenêtre Sélectionnez une méthode de connexion, désissez l'option Autre. 6. Dans la fenêtre suivante, sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant. 7. Si la fenêtre ci-contre apparait, sélectionnez la connexion réseau sans fil Hercules Wireless G, puis cliquez sur Suivant.
Assistant de configuration du réseau
Cette configuration réseau n'est pas recommandée.
La configuration réseau que vous avez sélectionné n'est pas reconnue car plus d'un ordinateur se connecte directement à Internet. Il n'y a pas de moyen de sécurité pour partager des fichiers entre ordinateurs en protégeant tout ordinateur des menaces de sécurité Internet.
Microsoft recommande un réseau dans lequel tous les ordinateurs se connectent à Internet via un routeur ou via une passerelle résidentielle.
Ce Ansatz die parle-feu de connexion Internet (ICF) sur ce ordre. ICF va progeté le problème de l'accessibilité, en particulier en 1985, en un contexteur empêché cet ordre ou de partager des fichiers avec d'autres ordinateurs de nouveau réseau.
Pour en avoir plus sur les configurations réseau ou des techniques réseau avancées en application au moment actuel, consultez les configurations réseau recommended dans le Centre d'aide et de support.
<Précièdent
Suivant >
Annuler
Assistant de configuration du réseau
Votre ordinateur a plusieurs connexions.
Ce ordinateur compte plusieurs connexions. L'Assistant peut regrouper ces connexions pour que les autres ordinateurs les utilisant puissent communiquer.
L'Assistant doit savoir quelles connexions sont dédiées au réseau.
Choisis à ma place les connexions appropriées (recommande) me laisser besoin les connexions à mon réseau
En apprenant davantage sur les liaisons réseau.
<Précièdent
Suivant>
Annuler
Assistant de configuration du réseau
Donnez à cet ordinateur une description et un nom.
Description de l'ordinateur : Mon ordinateur WiFi
Exemples : ordinateur du salon ou ordinateur de Catherine
Nom de l'ordinateur:
ori-d-wifi
Exemples: FAMILLE ou CATHERINE
Le nom de l'ordinateur actuel est Mon ordinateur VMIFI
Ces fournisseurs de services Internet demandent à ce que vous utilisiez un nom d'ordinateur spécifique. Ce souvent le cas pour les ordinateurs équipés d'un modem cable.
Si c'est le cas de tout ordinateur, ne modifiez pas le nom d'ordinateur fourni par tout fournisseur de services Internet.
En apprendre plus sur les nombres d'ordinateur et les descriptions.
<Précièdent
Suivant>
Annuler
- Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.
Si vous utilisez le Modem routeur Hercules, vos ordinateurs sont déjà protégés par le pare-feu intégré.
- Lorsque votre ordinateur compte au moins trois connexions (ou périp CDF les connexions appropriées.
- Cliquez sur Suivant.
- Saisissez le nom de l'ordinateur et éventuellement une description.
Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).
- Cliquez sur Suivant.
Assistant de configuration du réseau
Nommez votre réseau.
Nommez votre réseau en spécifiant un nom de groupe de travail ci-dessous. Tous les ordinateurs de tout réseau devraient avoir le même nom de groupe de travail.
Nom du groupe de travail
MAISON
Exemples: DOMICILE ou BUREAU
Suivant
Annuler
Assistant de configuration du réseau
Vous avez presque fini...
Vous avez désigné exécuter l'Assistant Configuration du réseau sur chaque des ordinateurs d'xp. Le cleraient les ordinateurs qui sont pas Windows XP, vous pouvez utiliser le CD de Windows XP et la configuration de Windows XP.
Que voulez-vous faire?
Créer un disque d'installation du réseau Utiliser le disque d'installation du réseau que je possède déjà Utiliser mon CD de WindowsXP Terminer uniquement cet Assistant, je n'ai pas besoin de l'exécuter sur d'autres ordinateurs
Suivant>
Annuler
Fin de l'assistant configuration du réseau
Vous avez correctement paramétré cet ordinateur pour la mise en réseau domestique ou petite entreprise.
Pour obtenir des eléments sur la mise en réseau ou petite église, les autres des rubriques savantes dans le Centre d'aide et de support.
Partager les fichiers et dossiers Utiliser le dossier Documents partagés
Pour afficher d'autres ordinateurs sur le réseau, cliquez sur Démarrer puis cliquez sur Réseau.
Pour fermer cet Assistant, cliquez sur Terminer.
<Précièdent
Termines
Annuler
- Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellement une description.
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
- Cliquez sur Suivant.
- Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.
L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:
- Avant de terminer la procédure, vous pouvez désélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.
Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.
- Cliquez sur Terminer pour quitter l'Assistant.
Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.
Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de dossiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation windows, vous pouvez vous reporter à l'aide en ligne de Windows.

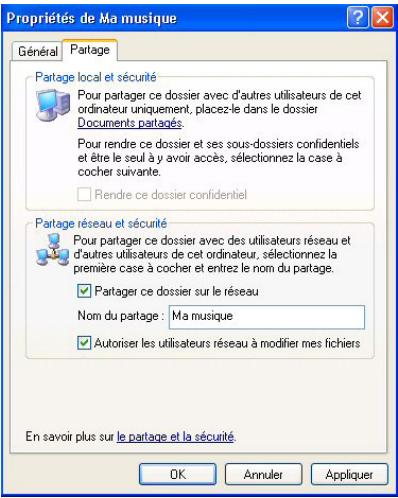

4.9.2. Windows XP: mettre en partage des dossiers
Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.
- Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
Ma musique
- Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partage et sécurité.
- Dans l'onglet Partage du chapitre Partage réseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
- Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).
Veuillez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourra lire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partagés sont uniquement consultables.
La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et droit permet uniquement de partager des fichiers entre plusieurs utilisateurs d'un même PC. Les fichiers alors placés dans un dossier Documents partagés. Partage réseau et sécurité permet en revanche de changer des fichiers entre plusieurs ordinateurs.
Ma musique
- Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.
Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.
Vous pouvez uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseillé de créer un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager.
4.9.3. Ordinateurs sous windows XP: accéder aux dossiers partagés
Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l'aide de l'Assistant Configuration du réseau.
- Cliquez sur Démarrer/Poste de travail.
- Cliquez sur Favoris réseau, puis Voir les ordinateurs du groupe de travail.
Vous accédez directement à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
Tous les dossiers partagés apparaissant.
4.9.4. Windows XP : mettre en partage une imprimante
Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.
Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.

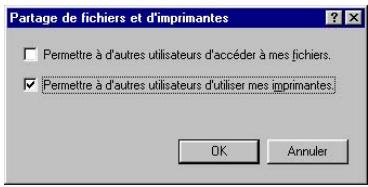

Sur l'ordinateur connecté à l'imprimante :
- Cliquez sur Démarrer/Panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs.
- Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.

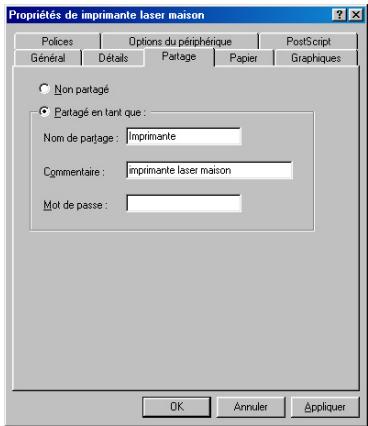

- Dans l'onglet Partage, sélectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.
Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (non-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.
- Cliquez sur Appliquer, puis sur OK.
Sur les ordinateurs qui sont utilisés l'imprimante partagée :
- Cliquez sur Démarrer/panneau de configuration/Imprimantes et autres périphériques/Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
- L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.

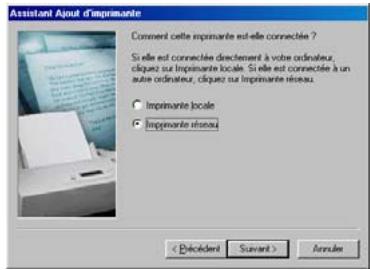

- Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.
- Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.
- Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
- Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

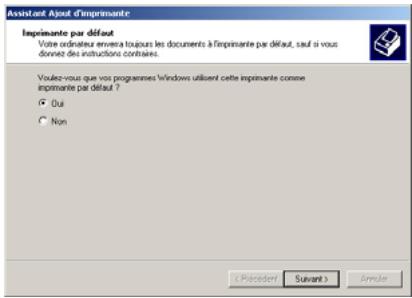

- Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
- Cliquez sur Terminer pour fermer l'assistant.
Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

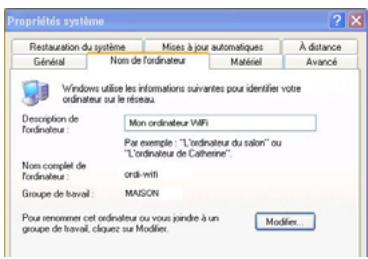

4.9.5. Windows XP: modifier le nom d'un groupe de travail
Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :
- Cliquez sur Démarrer/Panneau de configuration/Performances et maintenance/Système.
- Dans la fenêtre Propriétés du système, sélectionnez l'onglet Nom de l'ordinateur.

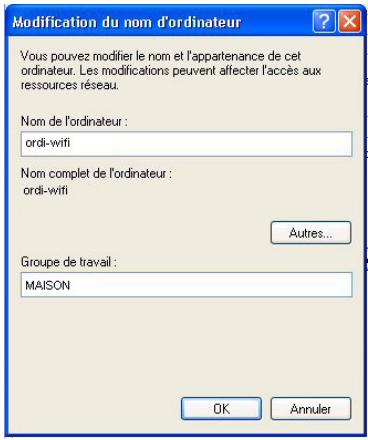

- Cliquez sur le bouton Modifier.
- Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
- Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
- Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
- Répétez la procédure pour chaque ordinateur.
4.9.6. Windows XP: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...
- Cliquez sur Démarrer/Connexions/Afficher toutes les connexions.
Vérifiez que votre connexion réseau sans fil Hercules Wireless G est présente.
- Si son état est Dés électionnez Activer.
- Si son état est électionnez Désactiver.
4.10. Ordinateurs sous windows 2000: se connecter à un réseau sans fil
Les constructeurs d'adaptateurs WiFi fournissent généralement leur propre logiciel de connexion/déconnexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation.
4.11. Ordinateurs sous windows 2000: se déconnecter d'un réseau sans fil
Les constructeurs d'adaptateurs WiFi fournissent généralement leur propre logiciel de connexion/déconnexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation.
4.12. Ordinateurs sous windows 2000 : partager des dossiers, une imprimante ou une connexion ADSL
Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est préfable que les ordinateurs appartiennent au même groupe de travail.

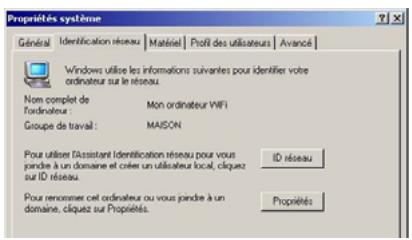

4.12.1. Créer un groupe de travail sous windows 2000
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Système.
- Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.

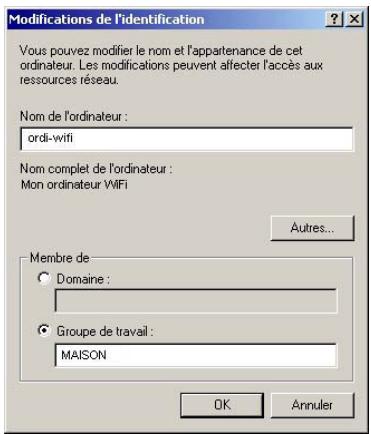

- Cliquez sur le bouton Propriétés.

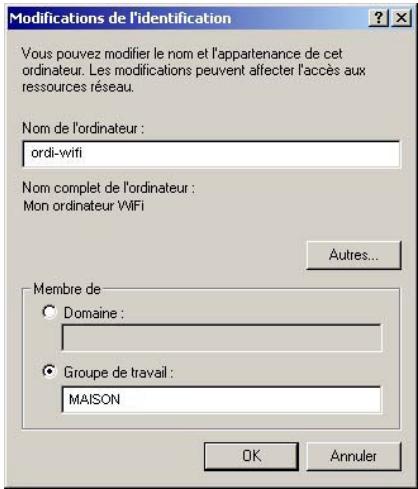

- Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
- Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau. 6. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur. 7. Cliquez de nouveau sur OK.
4.12.2. Windows 2000: mettre en partage des dossiers
- Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
- Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.

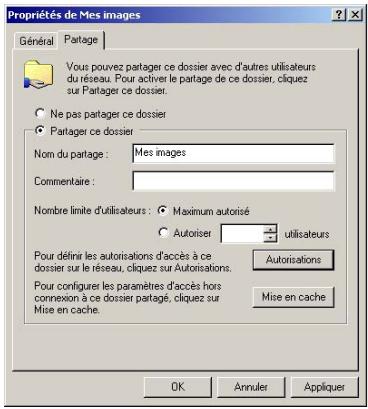

- Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
- Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).
Vous pouvez également limiter l'accès au dossier en choisissant un nombre d'utilisateurs limité et un type d'accès dans les Autorisations.
- Cliquez sur Appliquer, puis sur OK.
4.12.3. Ordinateurs sous windows 2000: accéder aux dossiers partagés
- Cliquez sur Démarrer/Programmes/Accessoires/Explorateur Windows.
- Double-cliquez sur Favoris réseau, Tout le réseau, puis sur Réseau Microsoft Windows.
- Double-cliquez sur votre groupe de travail.
Vous accédez à la liste des ordinateurs de votre groupe de travail. 4. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
Tous les dossiers partagés apparaissant.
4.12.4. Windows 2000: mettre en partage une imprimante
Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.
Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.
Sur l'ordinateur connecté à l'imprimante :
- Cliquez sur Démarrer/Paramètres/Imprimantes.
- Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
- Dans l'onglet Partage, sélectionnez le bouton radio Partagée en tant que et saisissez un nom pour votre imprimante.
Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (non-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseillé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.
- Cliquez sur Appliquer, puis sur OK.
Sur les ordinateurs qui sont utilisés l'imprimante partagée :
- Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
- L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
- Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
- Cliquez sur Suivant pour rechercher l'imprimante mise en partage.
- Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
- Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.
- Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
- Cliquez sur Terminer pour fermer l'assistant.
Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.
4.12.5. Windows 2000: modifier le nom d'un groupe de travail
Vous devriez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit
- Cliquez Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Système.
- Dans la fenêtre Propriétés système, sélectionnez l'onglet Identification réseau.
- Cliquez sur le bouton Propriétés.
- Dans la zone Nom de l'ordinateur, saississez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
- Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
- Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
- Répétez la procédure pour chaque ordinateur.
4.12.6. Windows 2000: partager une connexion ADSL dans un réseau de type infrastructure
Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:
- Cliquez sur Démarrer/Paramètres/Connexions réseau et accès à distance.
- Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless G.
- Cliquez à l'aide du bouton droit de la souris sur la connexion et sélectionnez Propriétés.
- Dans la fenêtre Propriétés de Connexion au réseau local, sélectionnez Protocole Internet (TCP/IP).
- Cliquez sur Propriétés.
- Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
- Cliquez sur OK pour fermer les fenêtres.
Windows peut vous demander de redémarrer votre ordinateur.
Pour accéder à Internet, il vous suffit maintenant de lancer votre navigateur Internet.
4.12.7. Windows 2000: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
Vouspez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison: éviter temporairement de se connecter aux réseaux, économiser la batterie,...
Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 2000 :
- Accédez au Gestionnaire de périphériques.
- Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
- Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
- Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ I'option Désactiver.
Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.
4.13. Ordinateurs sous windows me : se connecter à un réseau sans fil
Les constructeurs d'adaptateurs WiFi fournissent généralement leur propre logiciel de connexion/déconnexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation.
4.14. Ordinateurs sous windows me: se déconnecter d'un réseau sans fil
Les constructeurs d'adaptateurs WiFi fournissent généralement leur propre logiciel de connexion/déconnexion (exempie : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation.
4.15. Ordinateurs sous windows me : partager des dossiers, une imprimante ou une connexion ADSL
Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows Me consiste à faire appel à l'Assistant Gestion de réseau domestique. Cet assistant va vous aider à créer un véritable réseau domestique.
4.15.1. Windows me: utiliser l'assistant gestion de réseau domestique dans un réseau de type infrastructure
- Cliquez sur Démarrer/Programmes/Accessoires/Communications/Assistant Gestion de réseau domestique. L'Assistant se lance.
- Cliquez sur Suivant.
Si vous avez déjà utilisé cet assistant sur cet ordinateur, le panneau Options d'installation s'affiche. Sélectionnez Je veux modifier les paramètres du réseau domestique de cet ordinateur, puis cliquez sur Suivant.
- Dans la fenêtre Connexion Internet, sélectionnez l'option Une connexion directe à mon fournisseur de services avec le périphérique suivant :
- Sélectionnez dans le menu déroulant votre adaptateur Hercules Wireless G, puis cliquez sur Suivant.
- Si la fenêtre Partage de connexion s'affiche, sélectionnez Non, je ne veux pas partager ma connexion Internet.
- Clique sur Suivant.
- Saisissez le nom de l'ordinateur.
Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple). 8. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
- Cliquez sur Suivant.
- Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passe.
- Si vous le souhaitez, vous pouvez activer le partage de leur imprimante en la sélectionnant dans la liste.
- Cliquez sur Suivant.
- Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'option Oui, créer une disquette de configuration du réseau domestique.
Cette opération s'effectue automatiquement, une fois que vous avez choisi le support d'enregistrement.
- Cliquez sur Terminer pour quitter l'Assistant.
Lorsque la procédure est terminée, Windows Me vous demande de redémarrer votre ordinateur. Au redémarrage, un message vous invite à configurer vos autres ordinateurs.
4.15.2. Windows me : mettre en partage des dossiers
Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Gestion de réseau domestique, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.
- Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
- Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
- Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
- Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).
Vous pouvez également limiter l'accès au dossier en choisissant un type d'accès et un mot de passe.
Si I'on Get Partage ne s'affiche pas, vous devez activer le partage de fichiers.
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
- Cochez la case Permettre aux autres utilisateurs d'accéder à mes fichiers.
Windows peut vous demander d'insérer le CD-ROM d'installation.
4.15.3. Ordinateurs sous windows me: accéder aux dossiers partagés
Pour accéder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows Me, le nom du groupe de travail a été défini à l'aide de l'Assistant Gestion de réseau domestique.
- Cliquez sur Démarrer/Programmes/Explorateur Windows.
- Double-cliquez sur Voisinage réseau et développez l'arborescence.
Vous accédez à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
Tous les dossiers partagés apparaissant.
4.15.4. Windows me : mettre en partage une imprimante
Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.
Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.
Sur l'ordinateur connecté à l'imprimante :
- Cliquez sur Démarrer/Paramètres/Imprimantes.
- Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
- Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.
Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprimante wifi, par exemple).
- Cliquez sur Appliquer, puis sur OK.
Si I'on Get Partage ne s'affiche pas, vous devezactiver partage de fichiers.
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
- Cochez la case Permettre à d'autres d'utiliser mes imprimantes.
Windows vous demande de redémarrer votre ordinateur.
Sur les ordinateurs qui sont utilisés l'imprimante partagée :
- Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
- L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
- Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
- Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.
- Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
- Sélectionnez l'imprimante partagée, puis cliquez sur OK.
- Cliquez sur Suivant.
- Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
- Cliquez sur Terminer pour fermer l'assistant.
Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.
4.15.5. Windows me : modifier le nom d'un groupe de travail
Vous pouvez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procédez comme suit :
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Sélectionnez l'onglet Identification.
- Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
- Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
- Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous nevez redémarrer l'ordinateur.
- Répétez la procédure pour chaque ordinateur.
4.15.6. Windows me: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
Vouspez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison : éviter temporairement de se connecter aux réseaux, économiser la batterie,...
Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur sous Windows Me :
- Accédez au Gestionnaire de périphériques.
- Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
- Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
- Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ l'options Désactiver.
Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows Me, reportez-vous à l'aide de Windows.
4.16. Ordinateurs sous windows 98 se: se connecter à un réseau sans fil
Les constructeurs d'adaptateurs WiFi fournissent généralement leur propre logiciel de connexion/déconnexion (exemple : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation.
4.17. Ordinateurs sous windows 98 se: se déconnecter d'un réseau sans fil
Les constructeurs d'adaptateurs WiFi fournissent généralement leur propre logiciel de connexion/déconnexion (exempie : Hercules WiFi Station livré avec les adaptateurs WiFi Hercules). Nous vous recommandons de vous reporter à leur manuel d'utilisation.
4.18. Ordinateurs sous windows 98 se : partager des dossiers, une imprimante ou une connexion ADSL
Pour créer un réseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 98 SE, il est préférable que les ordinateurs appartiennent au même groupe de travail.
4.18.1. Windows 98 se: créer un groupe de travail
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Sélectionnez l'onglet Identification.
- Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
- Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).
Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
- Cliquez sur OK. Windows vous demande de redémarrer l'ordinateur.
- Répétez la procédure pour chaque ordinateur.
Remarque: pour modifier le nom d'un groupe de travail, suivez la même procédure.
4.18.2. Windows 98 SE : Mettre en partage des dossiers
- Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
- Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
- Dans l'onglet Partage, cliquez sur le bouton Partagé en tant que.
- Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).
Vous pouvez également limiter l'accès au dossier en choisissant un type d'accès et un mot de passe.
Si onglet Partage ne s'affiche pas, vous devez activer le partage de fichiers.
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
- Cochez la case Permettre aux autres utilisateurs d'accéder à mes fichiers, puis cliquez sur OK.
- Cliquez sur OK pour fermer la fenêtre.
Windows peut vous demander d'insérer le CD-Rom d'installation et de redémarrer l'ordinateur.
4.18.3. Ordinateurs sous windows 98 se: accéder aux dossiers partagés
- Cliquez sur Démarrer/Programmes/Explorateur Windows.
- Double-cliquez sur Voisinage réseau et développez l'arborescence.
Vous accédez à la liste des ordinateurs de votre groupe de travail. 3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez accéder.
Tous les dossiers partagés apparaissent.
4.18.4. Windows 98 SE : Mettre en partage une imprimante
Il est possible de mettre une imprimante en réseau et d'en faire profiter tous les ordinateurs de la maison. Équipés d'un adaptateur WiFi.
Pour accéder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.
Sur l'ordinateur connecté à l'imprimante :
- Cliquez sur Démarrer/Paramètres/Imprimantes.
- Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
- Dans l'onglet Partage, sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.
Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprimante wifi, par exemple).
- Cliquez sur Appliquer, puis sur OK.
Si I'on Get Partage ne s'affiche pas, vous devez activer partage de fichiers.
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
- Cochez la case Permettre à d'autres d'utiliser mes imprimantes.
Windows vous demande de redémarrer votre ordinateur.
Sur les ordinateurs qui sont utilisés l'imprimante partagée :
- Cliquez sur Démarrer/Paramètres/Imprimantes. Double-cliquez sur l'icône Ajout d'imprimante.
- L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
- Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
- Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.
- Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
- Sélectionnez l'imprimante partagée, puis cliquez sur OK.
- Cliquez sur Suivant.
- Si vous le souhaitez, définitissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
- Cliquez sur Terminer pour fermer l'assistant.
Vous pouvez maintenant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.
4.18.5. Windows 98 se : partager une connexion ADSL dans un réseau de type infrastructure
Procédez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:
- Cliquez sur Démarrer/Paramètres/Panneau de configuration. Double-cliquez sur Réseau.
- Dans l'onglet Configuration de la fenêtre Réseau, sélectionnez le composant TCP/IP -> Hercules Wireless G.
- Cliquez sur Propriétés.
- Dans l'onglet Adresse IP, sélectionnez Obtenir automatiquement une adresse IP.
- Dans l'onglet Passerelles, si des passerelles sont installées, sélectionnez-les et cliquez sur Supprimer.
- Cliquez sur OK pour fermer les fenêtres.
Windows peut vous demander de redémarrer votre ordinateur. Pour accéder à Internet, il vous suffitMAINTenant de lancer libre navigateur Internet.
4.18.6. Windows 98 se : activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
Vous pouvez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...
Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 98 SE :
- Accédez au Gestionnaire de périphériques.
- Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
- Cliquez à l'aide du bouton de la souris sur votre adaptateur et sélectionnez Propriétés.
- Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver, CHOISSEZ I'option Désactiver.
Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 98 SE, reportez-vous à l'aide de Windows.
5. Configuration manuelle de sa connexion ADSL
WiFi Manager vous laisse la possibilité d'entrer manuellement vos paramètres de connexion, ce qui peut s'avérer utile lorsque votre fournisseur d'accès n'est pas disponible dans la liste proposée, ou si vous utilisez une connexion spécifique.
5.1. Réunir ses paramètres de connexion ADSL
Vous trouvez sur la page suivante un memento qui, une fois rempli, vous permettra de retrouver en un clin d'œil toutes les informations sur votre connexion ADSL, notamment si votre fournisseur d'accès ne figure pas dans la liste ou si vous utilisez une connexion DHCP ou IP statique pour laquelle des paramètres supplémentaires vous seront demandés.
Pour remplir ce memento, munissez-vous de votre courrier d'abonnement qui contient toutes les informations requises. Si certaines informations ne figurent pas sur le courrier, vous aurez peut-être besoin de contacter par téléphone votre fournisseur d'accès pour recueillir ensemble les informations manquantes.
Memento - mes parametres de connexion ADSL
| Quel est votre fournisseur d'accès? ____________ |
| Quel est votre type de connexion ? (un seulchioix possible) |
| 1- PPPoE ☐ 2- PPPoA ☐ 3- DHCP ☐ 4- Bridge ☐ 5- IP statique ☐ 6- IPoA ☐ |
| 1- Si vous utilisez une connexion PPPoE, entrez les informations ci-dessous :Identifiant de connexion :Mot de passer de connexion :VPI (0-255) : _ VCI (1-65535) : _ |
| 2- Si vous utilisez une connexion PPPoA, entrez les informations ci-dessous :Identifiant de connexion :Mot de passer de connexion :Type d'encapsulation (ou de multiplexage) : LLC ☐ VC-Mux ☐VPI (0-255) : _ VCI (1-65535) : _ |
| 3 et 4- Si vous utilisez une connexion DHCP ou Bridge, entrez les informations ci-dessous :Type d'encapsulation (ou de multiplexage) : LLC ☐ VC-Mux ☐VPI (0-255) : _ VCI (1-65535) : _ |
| 5 et 6- Si vous utilisez une connexion IP statique ou IPoA, entrez les informations ci-dessous :Adresse IP : ________________Masque de sous-réseau : ________________Passerelle par défaut : ________________Serveur DNS préfééré (pour IP Static) ou Serveur ARP (pour IPoA) : ________________Serveur DNS auxiliaire (uniquement pour IP Static) : ________________Type d'encapsulation (ou de multiplexage) pour IP Static : LLC ☐ VC-Mux ☐VPI (0-255) : _ VCI (1-65535) : _ |
Votre connexion ADSL
Sélectionnez vos pays de résidence et votre FAI (Fournisseur d'Accès Internet):
Type de connexion :
-Dans la page d'accueil, cliquez sur Votre connexion ADSL. - Sélectionnez tout d'abord votre pays de résidence. - Puis sélectionnez Autre (configuration manuelle) dans la liste des FAI.
Toutes les informations demandées figurent sur le mémento que vous avez préalablement rempli (voir 5.1. Réunir ses paramètres de connexion ADSL).
- Choisissez tout d'abord votre Type de connexion (PPPoE, PPPoA, DHCP ou IP statique).
Si vous configurez une connexion PPPOE :
- Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).
MTU : 1492 octets
- Saisissez le MTU (Maximum Transmission Unit).
Votre identifiant de connexion :
- Entrez votre identifiant de connexion et votre mot de passe de connexion.
Votre mot de passe de connexion
Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI et que vous avez reportées sur le mémento.
Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer et regarder pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous pouvez tester (reportez-vous au chapitre 5.2.1. Tester sa connexion ADSL).
DSL Synchronisation modem : synchronisé
Etat de la connexion : Connecté
Etat de la connexion : Non connecté
Adresse IP : N/A
DSL Synchronisation modem : Non synchronisé
Débit descendant: 0 kbps
Débit montant: 0 kbps
- Vérifiez, en bas de l'écran, que votre modem routeur est bien synchronisé.
- Vérifiez que votre modem routeur est bien connecté.
- Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinateur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).
Ces informations sont données en kilobits par seconde. Un débit descendant de 1024 Kbps équivalent à 1 Megabit par seconde.
- Vous trouvez enfin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.
Si vous configurez une connexion ppPoA :
VPI:8
VCI:35
MTU:1492 octets
Votre identifiant de connexion :
username
Votre mot de passe de connexion:
- Choisissez le type d’encapsulation : VC MUX ou LLC (information fournie par le FAI).
- Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).
- Saisissez le MTU (Maximum Transmission Unit).
- Entrez votre identifiant de connexion et votre mot de passe de connexion.
Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI et que vous avez reportées sur le mémento.
Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer sa sauvegarde pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous nécessitez tester (reportez-vous au chapitre 5.2.1. Tester sa connexion ADSL).
DSL Synchronisation modem : synchronisé
Etat de la connexion : Connecté
Etat de la connexion : Non connecté
Adresse IP : N/A
DSL Synchronisation modem : Non synchronisé
Débit descendant: 0 kbps
Débit montant: 0 kbps
- Vérifiez, en bas de l'écran, que votre modem routeur est bien synchronisé.
- Vérifiez que votre modem routeur est bien connecté.
- Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinateur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).
Ces informations sont données en kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.
-Vous trouvez en fin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.
Si vous configurez une connexion DHCP :
- Choisissez le type d’encapsulation : VC MUX ou LLC (information fournie par le FAI).
Adresse IP assignée :
Masque de sous-réseau :
Passerelle par défaut :
Réattribuer
Libérer
- Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).
-L'adresse IP, le masque de sous-réseau et la passerelle par défaut s'affichent.
Les informations sont automatiquement attribuées par le serveur DHCP de votre FAI.
- Si vous le souhaitez, cliquez sur le bouton Réattribuer pour que le serveur DHCP attribue une nouvelle adresse IP, ou
- Cliquez sur Libérer pour que l'adresse IP soit à nouveau disponible, puis cliquez sur Réattribuer pour que le serveur DHCP attribue une nouvelle adresse IP.
Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous pouvez désormais tester (reportez-vous au chapitre 5.2.1. Tester sa connexion ADSL).
DSL Synchronisation modem : synchronisé
Etat de la connexion : Connecté
Etat de la connexion : Non connecté
Adresse IP : N/A
DSL Synchronisation modem : Non synchronisé
Débit descendant: 0 kbps
Débit montant: 0 kbps
- Vérifiez, en bas de l'écran, que votre modem routeur est bien synchronisé.
- Vérifiez que votre modem routeur est bien connecté.
- Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinateur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).
Ces informations sont données en kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.
-Vous trouvez enfin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.
Si vous configurez une connexion IP statique :
- Choisissez le type d'encapsulation : VC MUX ou LLC (information fournie par le FAI).
- Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).
Mode Bridge
Mode Route
Vous devez saisir les paramètres suivants : l'adresse IP, le masque de sous-réseau, la passerelle par défaut, le serveur DNS primaire et le serveur DNS secondaire.
- Choisissez entre Mode Bridge et Mode Route.
Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer sauvegarder pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous necesshowais tester (reportez-vous ci-après).
DSL Synchronisation modem : synchronisé
Etat de la connexion : Connecté
Etat de la connexion : Non connecté
Adresse IP : N/A
DSL Synchronisation modem : Non synchronisé
Débit descendant: 0 kbps
Débit montant: 0 kbps
- Vérifiez, en bas de l'écran, que votre modem routeur est bien synchronisé.
- Vérifiez que votre modem routeur est bien connecté.
- Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinateur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).
Ces informations sont données en kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.
-Vous trouvez en fin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.
Si vous configurez une connexion ipoa :
- Choisissez le type d’encapsulation : VC MUX ou LLC (information fournie par le FAI).
- Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).
Adresse IP :
Masque de sous-réseau :
Passerelle par défaut :
Serveur ARP :
Vous nevez saisir les paramètres suivants: l'adresse IP, le masque de sous-réseau, la passerelle par défaut ainsi que l'adresse IP du serveur ARP.
Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer sauvegarder pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous nevez tester (reportez-vous ci-après).
DSL Synchronisation modem : synchronisé
- Vérifiez, en bas de l'écran, que votre modem routeur est bien synchronisé.
Etat de la connexion: Connecté
Etat de la connexion: Non connecté
Adresse IP : N/A
DSL Synchronisation modem : Non synchronisé
Débit descendant: 0 kbps
Débit montant: 0 kbps
- Vérifiez que votre modem routeur est bien connecté.
- teur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).
Ces informations sont données en kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.
Vous trouvez l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFiManager.
5.2.1. Tester sa connexion ADSL
Maintenant que votre connexion ADSL est configurée sur votre Modem routeur Hercules, vous pouvez effectuer un premier test de connexion et vérifier que vous avez accès à Internet.
Pendant ce test, laissez le câble Ethernet branché.
- Lancez un navigateur Internet (Internet Explorer, Netscape Navigator ou Mozilla Firefox) depuis votre ordinateur.
- Entrez l'adresse www.hercules.com.
La page d'accueil du site Hercules doit s'afficher.
Si vous connexion ADSL fonctionne :
Il est désormais temps pour vous d'apprendre à maîtriser votre réseau WiFi (reportez-vous au chapitre 3.5. Maîtriser son réseau WiFi sur le bout des doigts).
Ne débranche pas encore votre câble Ethernet tant que votre réseau WiFi n'est pas créé, vous en avez besoin pour communiquer avec votre modem routeur.
5.2.2. Se reconnecter
Si vous vous êtes préalablement déconnecté (en cliquant, dans l'interface WiFi Manager, sur le bouton Déconnecter), parce que vous ne comptez pas utiliser votre connexion Internet pendant un certain temps, vous pouvez vous reconnecter à tout moment (en cliquant sur le bouton Connecter) et ouvrir à nouveau des pages Internet.
Vous ne pourrez mémoriser qu'une seule configuration de FAI dans le Modem routeur Hercules.
6. WIFI manager pour les utilisateurs avertis
WiFi Manager a été créé pour répondre aux attentes du plus large public. Ainsi, après vous avoir expliqué les fonctionnalités les plus utilisées dans les chapitres précédents, nous dédions le présent chapitre aux utilisateurs qui souhaitent s'approprier les subtilités du WiFi, explorer les fonctionnalités plus avancées de leur modem routeur. Mais prenez garde ! La modification de certains paramètres peut avoir des conséquences sur le bon fonctionnement de votre réseau, voire de votre modem routeur. Sachez cependant que rien n'est irréversible, vous pourrez à tout moment revenir à la configuration d'origine ou recharger une configuration personnalisée.
6.1. Configurer les options avancées du réseau wifi
Cette fenêtre contient des paramètres qui affectent le fonctionnement de votre Modem routeur. Si vous ne connaissiez pas leur fonction, nous vous conseillons de conserver les paramètres par
Options avancées wifi
Cacher le nom de votre réseau (SSID) :
ModeWiFi
B/G
Intervalle Beacon : 200 msec
Seuil RTS: 2347
- Dans la fenêtre Vos critères de connexion WiFi, cliquez sur le bouton Options avancées WiFi situé en bas de la page, à gauche.
- Si vous ne souhaitez pas que le réseau diffuse son nom, cochez la case Cacher le nom de votre réseau (SSID).
Si le SSID est caché, le nom du réseau ne s'affiche pas lors d'une détection par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station, par exemple).
Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vos périphériques WiFi. - Choisissez le mode WiFi pris en charge par votre modem routeur : B/G, B ou G uniquement.
Si vous choisissez B uniquement, les périphériques 802.11 G ne pourraient pas se connecter.
Si vous choisissez G uniquement, les périphériques 802.11 B ne pourront pas se connecter.
Si vous choisissez B/G, les périphériques 802.11 B et G pourraient se connecter.
- L'intervalle beacon permet de définir l'intervalle de détection d'un réseau sans fil. Lorsqu'un seul RTS est défini, le périphérique sans fil demande au point d'accès l'autorisation de transmettre des données, ce qui évite l'arrivée simultanée de données (risque de collision).
La modification du seuil RTS peut affecter les performances de votre modem routeur.
Seuil de fragmentation : 2346
Intervalle DTIM : 2
Appliquer et Sauvegarder
- Le seul de fragmentation consiste à définir la taille à laquelle les paquets de données sont fragmentés. Si la taille du paquet est inférieure à celle prédéfinie, le paquet n'est pas fragmenté. En revanche, si la taille est supérieure, le paquet est fragmenté avant sa transmission, puis reconstitué au niveau du point d'accès.
La fragmentation permet d'améliorer le succès des transmissions.
- L'intervalle DTIM (DTIM Period) correspond à l'intervalle entre deux trames synchrones contenant des informations sur les messages de diffusion.
- Cliquez sur OK, puis sur Appliquer et Sauvegarder pour valider vos paramètres.
Le point d'accès redémarre. Tous les ordinateurs ou périphériques connectés en WiFi sont déconnectés. La connexion ADSL reste quant à elle active.
6.2. Configurer son pare-feu internet
Dans ce chapitre, vous allez apprendre à abaisser certaines défenses pour autoriser l'accès à vos ordinateurs pour des services Internet spécifiques (P2P, serveurs WEB, FTP,...), ou relever d'autres défenses pour limiter l'accès d'un ordinateur spécifique à certains services Internet.
6.2.1. Ouvrir des ports dans le pare-feu pour certains services internet
Si vous souhaitez que vos ordinateurs puissent fournir des services Internet spécifiques (P2P, serveurs WEB, FTP,...), soit accéder à des services spécifiques, vous allez devoir ouvrir des mini-ponts-levis (appelés ports) dans votre pare-feu grâce à la transmission de port.
Transmission de port
Choisissez votre ordinateur : Monportable-192.168.1.2
- Dans la page d'accueil, Sélectionnez vos critères de pare-feu Internet.
- Cliquez sur le bouton Transmission de port.
- Choisissez votre ordinateur dans la liste déroulante.
Cette liste répertorie tous les périphériques réseau (Ethernet ou sans fil) actuellement connectés à votre réseau (avec leur nom d'hôte et l'adresse IP qui leur a été affectée).
Choisissez le type de service fournir
L'ordinateur que vous souhaitez autoriser pour un service doit être connecté au réseau.
Choisissez la règle à appliquer :
- Choisissez le type de service.
- Choisissez la règle à appliquer (ou créez vous-même la règle : dans ce cas, reportez-vous ci-après à Pour créer une nouvelle règle).
- Cliquez sur le bouton Appliquer.
La règle sélectionnée vient s'ajouter à la liste des règles appliquées.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
Pour voir ou modifier une règle :
Choisissez le type de service fourmi :
Choisissez la règle à appliquer:
Voir / Modifier la règle
Ajouter
Voici les ports ouverts par cette règle :
| Protocole | Port de début | Port de fin | Port interne sur l'ordinateur | Supprimer |
| TCP | 35 | 35 | 35 | X |
- Choisissez le type de service dans la fenêtre Transmission de port.
- Choisissez la règle à voir ou modifier.
Cette liste répertorie toutes les règles disponibles.
- Cliquez sur le bouton Voir/Modifier la règle.
Vous pouvez uniquement voir cette règle. Il est impossible de la modifier.
La fenêtre d'édition ci-contre s'affiche.
- Choisissez le protocole (TCP, UDP ou TCP/UDP).
- Entrez une valeur dans les champs Port de début, Port de fin et Port interne de l'ordinateur (entre 1 et 65536).
Si vous ouvrez qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur. Le Port interne de l'ordinateur correspond au port utilisé par le service fourni par l'ordinateur et est généralement égal au Port de début.
- Cliquez sur le bouton Ajouter pour valider la plage et l'afficher dans la table ci-contre.
- Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter.
- Pour supprimer une plage, cliquez, dans la colonne Supprimer, sur [icône] en regard de la plage souhaitée. -Lorsque you'veaze terminede modifier les parametresde la nouvelle ringle, cliquez sur Applquier et Sauvegarder.
Ajouter
Voici les ports ouverts par cette règle :
| Protocole | Port de début | Port de fin | Port interne sur l'ordinateur | Supprimer |
| TCP | 35 | 35 | 35 | X |
La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.
- Si vous souhaitez supprimer cette règle de la liste des règles à appliquer, cliquez sur le bouton Supprimer.
- Dans la fenêtre Transmission de port, cliquez sur le bouton Créer.
La fenêtre d'édition ci-contre s'affiche.
- Entrez un nom pour la règle.
- Choisissez le protocole (TCP, UDP ou TCP/UDP).
- Entrez une valeur dans les champs Port de début, Port de fin et Port interne de l'ordinateur (entre 1 et 65536).
Si vous ouvrez qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur. Le Port interne de l'ordinateur est généralement égal au Port de début.
- Cliquez sur le bouton Ajouter pour valider la plage et l'afficher dans la table ci-contre.
- Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter. - Pour supprimer une plaque, cliquez, dans la colonne Supprimer, sur x en regard de la plaque souhaitée. - Lorsque vous aurez défini les paramètres de la nouvelle règle, cliquez sur Appliquer et Sauvegarder.
La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.
Pour ne plus appliquer une règle à un ordinateur :
- Choisissez votre ordinateur.
- Dans le tableau des Règles appliquées vers l'ordinateur sélectionné, sélectionnez la règle à supprimer.
- Cliquez sur le bouton Enlever de la liste. -Lorsque vous avez terminé, cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
6.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services internet
Par défaut, les ordinateurs peuvent accéder à tous les services Internet. Mais si vous souhaitez limiter l'accès d'un ordinateur spécifique à certains services Internet (accès Internet, sites de Peer to Peer...), vous pouvez utiliser le système de filtrage des adresses IP.
Pour limiter l'accès d'un ordinateur spécifique à un service internet :
- Dans la page d'accueil, sélectionnez Vos critères de pare-feu Internet.
- Cliquez sur le bouton Filtrage IP.
- Choisissez votre ordinateur dans la liste déroulante.
Cette liste repertorie tous les périphériques réseau (Ethernet ou sans fil) actuellement connectés à votre réseau (avec leur nom d'hôte et l'adresse IP qui leur a été affectée).
L'ordinateur dont vous souhaitez limiter l'accès doit être connecté au réseau.
Choisissez le type de service fourni : Peer to Peer (P2P)
Choisissez la règle à appliquer :
- Choisissez le type de service.
- Choisissez la règle à appliquer (ou créez vous-même la règle : dans ce cas, reportez-vous ci-après à Pour créer une règle).
- Cliquez sur le bouton Appliquer.
La règle sélectionnée vient s'ajouter à la liste des règles appliquées.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
Pour voir ou modifier une règle :
Choisissez le type de service fourmi :
Servers
Voir / Modifier la règle
Ajouter
| Voici les portos ouverts par cette rège : | |||
| Protocole | Port de début | Port de fin | Supprimer |
| TCP | 13203 | 13300 | X |
Supprimer
- Choisissez le type de service dans la fenêtre Filtrage IP.
- Choisissez la règle à voir ou modifier.
Cette liste répertorie toutes les règles disponibles. - Cliquez sur le bouton Voir/Modifier la règle.
Vous pouvez uniquement voir cette règle. Il est impossible de la modifier.
Si vous avez choisi une règle créee manuellements :
La fenêtre d'édition ci-contre s'affiche.
- Choisissez le protocole (TCP, UDP ou TCP/UDP).
- Entrez une valeur dans les champs Port de début et Port de fin (entre 1 et 65536).
Si vous ouvrez qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur.
- Cliquez sur le bouton Ajouter pour valider la plage et l'afficher dans la table ci-contre.
- Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter.
- Pour supprimer une plage, cliquez, dans la colonne Supprimer, sur en regard de la plage souhaitée. -Lorsque vous avez terminé de modifier les paramètres de la nouvelle règle, cliquez sur Appliquer et Sauvegarder.
La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.
- Si vous souhaitez supprimer cette règle de la liste des règles à appliquer, cliquez sur le bouton Supprimer.
Ajouter
Voici les ports ouverts par cette règle :
| Protocole | Port de début | Port de fin | Supprimer |
| UDP | 27900 | 27910 | X |
Dans la fenêtre Filtrage IP, cliquez sur le bouton Créer.
La fenêtre d'édition ci-contre s'affiche.
- Entrez un nom pour la règle.
- Choisissez le protocole (TCP, UDP ou TCP/UDP).
- Entrez une valeur dans les champs Port de début et Port de fin.
Si vous ouvrez qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur.
- Cliquez sur le bouton Ajouter pour valider la plage et l'afficher dans la table ci-contre.
- Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter. - Pour supprimer une plage, cliquez, dans la colonne Supprimer, sur x en regard de la plage souhaitée. - Lorsque vous aurez défini les paramètres de la nouvelle règle, cliquez sur Appliquer et Sauvegarder.
La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.
Pour ne plus appliquer une règle à un ordinateur :
Choisissez ordinateur: Monportable-192.168.1.2
- Choisissez votre ordinateur.
- Dans le tableau des Règles appliquées vers l'ordinateur sélectionné, Sélectionnez la règle à supprimer.
- Cliquez sur le bouton Enlever de la liste. -Lorsque vous avez terminé, cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
6.3. Une boîte à outils aux multiples facettes
Le WiFi Manager fonctionne comme une boîte à outils dont vous pouvez vous servir pour réparer les éventuelles erreurs de manipulation.
6.3.1. Redémarrer le modem routeur hercules
La fonction Redémarrer le modem routeur coupe toutes les fonctions (connexion WiFi et ADSL, pare-feu, routeur) du Modem routeur Hercules et redémarrera le WiFi Manager.
Tous les ordinateurs ou périphériques connectés en WiFi ou Ethernet seront déconnectés.
Redémarrer le modem routeur
- Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
- Sélectionnez Redémarrer le modem routeur.
Un texte explicatif vous présente la fonction de ce bouton.
Redémarrer maintenant
- Cliquez sur le bouton Redémarrer maintenant.
Le modem routeur redémarre avec les derniers paramètres sauvegardés. Aucune année n'est étre.
6.3.2. Redémarrer la fonction wifi
Si vos périphériques WiFi se connectent difficilement au modem routeur, vous pouvez utiliser la fonction Redémarrer la fonction WiFi.
Tous les ordinateurs ou périphériques connectés en WiFi seront déconnectés. La connexion ADSL, quant à elle, reste active.
Redémarrer la fonction wifi
- Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
- Sélectionnez Redémarrer la fonction WiFi.
Un texte explicatif vous présente la fonction de ce bouton.
Redémarrer la fonction wifi maintenant
- Cliquez sur le bouton Redémarrer la fonction WiFi.
Le modem routeur redémarre avec les derniers paramètres sauvegardés. Aucune donnée n'est perdue.
6.3.3. Charger/sauvegarder ses paramètres
Grâce à WiFi Manager, vous pouvez charger ou sauvegarder rapidement vos paramètres personnalisés.
Avant de charger des paramètres, vous devez vous assurer que vous avez déjà sauvegardé vos données dans un fichier.
Sauvegarder vos paramètres sous...
- Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
- Sélectionnez paramètres.
Charger/Sauvegarder vos
- Cliquez sur le bouton Sauvegarder vos paramètres sous....
- Sélectionnez un emplacement, puis saisissez un nom.
- Cliquez sur OK.
Votre fichier de paramètres s'enregistre au format. bin.
Charger
- Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
- Sélectionnez paramètres.
Charger/Sauvegarder vos
- Cliquez sur le bouton Parcourir.
- Sélectionnez votre fichier de paramètres (au format bin), puis cliquez sur Ouvrir.
- Cliquez sur Charger.
Votre Modem routeur Hercules applique désormais les paramètres ADSL, WiFi... charges.
6.3.4. Récupérer sa configuration d'origine
Si vous avez modifié - intentionnellement ou non - certains paramètres et souhaitez restaurer les paramètres d'origine, suivez les instructions ci-dessous.
Lors de la restauration, tous les paramètres que vous avez préalablement modifiés seront perdus (mètres de connexion Internet, clé de sécurité WiFi, filtrage par adresse MAC...)!
Restaurer les paramètres d'origine
- Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
- Sélectionnez Restaurer les paramètres d'origine.
Restaurer maintenant
- Cliquez sur le bouton Restaurer maintenant.
Vous pouvez également utiliser le bouton reset situé sur le routeur :
- Lorsque le modem routeur est allumé, appuyez pendant 10 secondes sur le bouton Reset ②.
- Relâchez le bouton.
Votre modem routeur va charger ses paramètres d'origine et se réinitialiser.
6.3.5. Mettre à jour le firmware
Si vous souhaitez bénéficier de nouvelles fonctionnalités ou de fonctionnalités améliorées pour votre Modem routeur Hercules, nous vous conseillons de vous rendre régulièrement sur le site www.hercules.com et de vérifier la présence de mises à jour du firmware.
WiFi).
Nous conseillons d'effectuer la mise à jour en étant connecté par le câble Ethernet gris (et non en)
Lors de la mise à jour, tous les paramètres que vous avez préalablement modifiés (paramètres de l'exection Internet, clé de sécurité WiFi...) sont supprimés!
Si une mise à jour du firmware est disponible :
- Sur le site www.hercules.com, cliquez sur le lien Support/Pilotes.
- Suivez les instructions affichées à l'écran. Puis :
Boite à outils
Mettre à jour le firmware
C:\update. img
Mettre à jour
Parcourir...
- Dans la page d'accueil du WiFi Manager, clique sur le bouton Boîte à outils.
- Sélectionnez Mettre à jour le firmware.
- Cliquez sur le bouton Parcourir.
- Sélectionnez votre fichier de firmware, puis cliquez sur Ouvrir.
- Cliquez sur Mettre à jour pour importer les données.
Votre Modem routeur Hercules utilise désormais cette nouvelle version du firmware.
6.4.1. Configurer le serveur DHCP
Ce chapitre va vous apprendre à configurer le serveur DHCP interne qui gère les adresses IP de vos ordinateurs.
Configuration avancée
Adressage du modem routeur
Obtenir une adresse IP automatiquement
Adresse IP Routeur :
Masque de sous-réseau :
- Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez Adressage du modem routeur.
Vous pouvez modifier l'Adresse IP du routeur (192.168.1.1, par défaut) et son Masque de sous-réseau (255.255.255.0, par défaut). Si vous souhaitez que cette adresse soit obtenue automatiquement depuis un autre serveur DHCP, cochez la case Obtenir l'adresse IP en automatique.
Notez bien cette adresse IP. Sans elle, ne pourrez pas vous reconnecter à votre IR.
- Si vous laissez la case Serveur DHCP interne activé cochée, vous pouvez modifier l'Adresse IP de départ (192.168.1.2, par défaut), l'Adresse IP de fin (192.168.1.254, par défaut) et la Durée de validité de ces adresses (60 minutes, par défaut).
- Si vous cochez la case Relais DHCP, le modem n'est plus le serveur DHCP, mais uniquement un relais. Les adresses IP de vos périphériques réseau, au lieu d'être attribuées par le modem, sont désormais attribuées par un autre serveur DHCP dont vous avez l'adresse (fournie par l'administrateur réseau).
- Si vous cochez la case Serveur interne et Relais désactivés, vous décidez désormais, en tant qu'utilisateur, de fixer vous-même l'adresse IP pour chaque ordinateur.
6.4.2. Gérer les adresses IP des ordinateurs du réseau local
Ce chapitre va vous apprendre à réserver des adresses IP pour des ordinateurs du réseau local. Ainsi, ces ordinateurs se verront affecter toujours la même adresse IP, même après le redémarrage. Cette réservation est nécessaire si vous souhaitez appliquer manuellement des règles de pare-feu à des ordinateurs précis qui n'étaient pas connectés lors de l'application des règles (donc non visibles dans le WiFi Manager).
Remarque: si vous avez appliqué des règles dans le chapitre Pare-feu, ces adresses IP ont été automatiquement réservées lorsque les ordinateurs étaient connectés.
Pour réserver une adresse IP :
Configuration avancée
Réservezation d'adresse IP
- Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez Réservation d'adresse IP.
Si vous souhaitez réserver manuellement une adresse IP pour un ordinateur qui n'est pas connecté actuellement :
- Entrez son nom d'hôte, ainsi que son adresse IP et son adresse MAC.
- Cliquez sur R.
L'ordinaire est ajouté à la liste des adresses IP réservées.
| Adresses IP affectées dynamiquement par le routeur : | |||
| Cliquez pour réserver | Adresse IP | Nom de l'ordinateur : | Adresse MAC associée |
| R | 192.168.1.4 | Mon ordi | 00:0a:24:53:e7:56 |
| R | 192.168.1.3 | Mon portable2 | 00:05:5d:0a:9b:13 |
Si vous souhaitez réserver l'adresse IP d'un ordinateur qui est actuellement connecté :
- Sélectionnez l'ordinateur dans la liste des adresses dynamiques qui contient tous les ordinateurs et périques actuelsment connectés.
- Cliquez sur R en regard de l'ordinateur à réserver.
L'ordinateur est ajouté à la liste des adresses IP réservées.
Pour libérer une adresse IP :
Adresses IP réservées :
| Enlever | Adresse IP | Nom de l'ordinatateur : | Adresse MAC associée |
| X | 192.168.1.5 | Men portable | 00:08:D3:05:00:A0 |
- Dans la liste des adresses IP réservées que vous avez créée, cliquez sur × en regard des adresses IP que vous souhaitez libérer.
L'adresse est supprimée de la table.
6.4.3. Activer/désactiver la prise en charge upnp
La fonction UPnP (Universal Plug and Play) lorsqu'elle est activée, permet aux ordinateurs de votre réseau utilisant cette technologie de détecter et exécuter les services disponibles dans le réseau (communication Internet, serveur multimédia,...).
Pour accéder à la fonction upnp :
Configuration avancée
UPnP
- Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez UPnP.
6.4.4. Contrôler à distance le modem routeur hercules via internet
La fonction Contrôle à distance du WiFi Manager permet à un ordinateur extérieur à votre réseau local de se connecter au Modem routeur Hercules pour le configurer.
Pour autoriser le contrôle à distance du modem routeur :
Configuration avancée
Contrôle à distance
- Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez Contrôle à distance.
Contrôle à distance activé :
Adresse IP de l'ordinateur distant :
- Cochez la case Contrôle à distance activé.
- Entrez l'Adresse IP de l'ordinateur distant qui va accéder au modem.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
Pour accéder à distance à votre modem routeur, vous devrez taper l'adresse IP publique de votre connexion ADSL, établie par votre FAI, dans le navigateur Internet de l'ordinateur distant.
Pour connaître votre adresse IP publique, ouvrez la fenêtre Notre connexion ADSL (cliquez sur le bouton Notre connexion ADSL dans la page d'accueil). L'adresse IP est affichée en bas à droite.
6.4.5. Modifier le mot de passe du modem routeur hercules
Pour des raisons de confidentialité ou de sécurité, vous pouvez être amené à changer de mot de passe. WiFi Manager vous permet de définir un nouveau mot de passe au moment de la connexion (voir le chapitre 3.2. Changer le mot de passe du WiFi Manager) ou en passant par la fenêtre de configuration avancée (voir ci-après).
Vous pouvez également prévoir une déconnexion automatique après un certain délai d'inactivité, si jamais vous oubliez de vous déconnecter manuellement, par exemple. Cela empêchera tout ordinateur extérieur d'accéder à votre réseau.
Mot de passe
Votre nouveau mot de passe
Confirmez votre nouveau mot de passe
Déconnectez avant déconnexion
- Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez Mot de passe.
- Saisissez votre nouveau mot de passe, puis confirmez-le. - Dans Délai avant déconnexion, définissez un délai d'inactivité à l'issue duquel l'ordinateur sera déconnecté automatiquement du modem routeur.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
6.4.6. Configurer un compte DDNS
Si vous hébergez un site Internet ou FTP sur un de vos ordinateurs, vous pouvez être amené à utiliser un compte DDNS. Renseignez les paramètres de votre compte et le Modem routeur Hercules se chargera de mettre à jour régulièrement leur serveur DDNS avec votre nouvelle adresse IP publique.
Configuration avancée
Serveur DDNS:
Votre Identifiant :
Votremodepasse
Nom d'Hote :
- Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez Dynamic DNS.
- Sélectionnez le nom de votre serveur DDNS puis renseignez les champs Notre identifiant, Notre mot de passe et Nom d'hôte.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.
- Vérifiez l'état de la connexion à votre compte.
6.5. Informations produit
WiFi Manager vous permet de consulter toutes les informations relatives au fonctionnement de votre Modem routeur Hercules.
Informations produit
- Dans la page d'accueil, cliquez sur le bouton Informations produit.
Les informations suivantes s'affichent : adresse MAC du Modem routeur Hercules, état de la connexion ADSL, du réseau local et du réseau sans fil, version du firmware et du hardware.
802.11
Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs enlectronique), définissant les reseaux sans fil dans la bande de fréquence 2,4-2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer uneffectiveeou uneffectiveinteropérabilitédesequipements.
802.11B
Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.
802.11G
Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.
802.11I
Norme établie par l'IEEE (Institute of Electrical and Electronic Engineers, association américaine d'ingénieurs en électronique) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentification WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.
Adresse IP
Adresse unique de l'ordinateur attribuée par le routeur. Chaque ordinateur possède une adresse IP propre qui permet de l'identifier auprès du réseau.
Adresse MAC (message authentication code)
Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.
Ligne d'abonné numérique à début asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.
Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.
Mode de transfert à haut débit de données de taille fixe.
Technique avancée de codage des ondes radio dans les réseaux sans fil permettant d'atteindre des débits élevés.
Client
Ordinateur équipé d'un adaptateur WiFi de type PCI, USB ou PCMCIA.
Protocole qui gère l'attribution des adresses IP aux ordinateurs.
Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.
ESSID (service set identifier)
Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.
Filtre
Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.
Groupe de travail
Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.
IP statique
Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.
Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifiant/mot de passe.
Masque de sous-réseau
Partie d'une adresse IP qui indique la classe du réseau utilisé (classe C de type 255.255.255.0 dans le cas d'un réseau local).
Mode ad hoc
Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.
Mode infrastructure
Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.
Technique permettant de masquer des adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.
Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.
Pare-feu
Ensemble de logiciels et dispositifs de sécurité protégeant un réseau connecté à Internet.
Point d'accès
Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de fédérer plusieurs clients, c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenne radio.
Port ethernet (ou rj-45)
Port permettant de relier deux dispositifs par un câble, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.
Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authenticate l'utilisateur.
Pppoe (point-to-point protocol over ethernet)
Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.
Routeur wifi
Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échanger des données.
TKIP (temporal key integrity protocol)
La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.
Upnp (universal plug n' play)
Protocole qui permet de relier entre eux plusieurs ordinateurs et périphériques disponibles sur un réseau.
Protocole de sécurité des réseaux sans fil utilisant un chiffrement basé sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de déchiffrement. Pour décoder une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partie du standard 802.11 avec pour but d'assurer l'autorisation (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exempie : A123BCD45E).
Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme chargé de maintenir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mètres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.
Réseau local sans fil, utiliser notamment la norme 802.11b ou g.
WIFI manager
Utilitaire développé par Hercules pour configurer et consulter les paramètres de Hercules Wireless G Modem Router.
WIFI station
Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.
Norme de sécurité des réseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirement pour une meilleure sécurité.
Protocole de sécurité élevé de dernière génération, spécialement conçu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passe). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.
Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utiliser. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.
8. Assistance technique
Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :
Par e-mail:
Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies sont permettre aux techniciens de résoudre plus rapidement voire problème.
Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.
Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe, puis cliquez sur Connexion.
Par téléphone (si vous n'avez pas d'accès Internet) :
| France | 0 826 09 21 03 Nombre Indigo® (0,15€ TTC/minute*) | Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h |
| Belgique | 078 16 60 56 Tarif d'une communication nationale | Du lundi au vendredi de 13h à 17h et de 18h à 22h (Français) Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h |
| Suisse | 0842 000 022 Tarif d'une communication locale | Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h |
- Tarif indicatif (hors coût de mise en relation)
9. Garantie
Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).
Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemet et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.
Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.
10. Recommandation relative à la protection de l'environnement
En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.
Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.
En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.
Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
Marques déposées
Hercules® est une marque déposée de Guillemot Corporation S. A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Wireless Attitude™! est une marque de Guillemot Corporation S. A. Microsoft® Windows® 98, Millennium, 2000, XP, Vista et Internet Explorer sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Netscape Navigator est une marque de Netscape Communications Corporation. Mozilla Firefox est une marque déposée de Mozilla Foundation. Norton Personal Firewall est une marque de Symantec. Toutes les autres marques et tous les autres noms déposés reconnus nationalement ou internationalement sont également reconnus par les générées. Illustrations non contractuelles.
Déclaration de conformité aux directives de l'ue
Cet équipement peut être utilisé en: AT, BE, FR, DE, IE, IT, LU, NL, PL, ES, SE, GB, FI, CH.
Par la présente, GUILLEMOT CORPORATION déclare que l'appareil Hercules HWGADSL2P-54V2 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être consultée sur le site :
ftp://ftp.hercules.com/wifi/DoC/HWGADSL2P-54V2/DoC-fra_Hercules_HWGADSL2P-54V2.pdf
Hercules est une division de Guillemot Corporation
En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.
| Site | Plage de fréquences (MHz) | Puisance (EIRP) |
| Intérieur (aucune restriction) | 2400 – 2483.5 | 100 mW (20 dBm) |
| Exterieur | 2400 – 2454 | 100 mW (20 dBm) |
| 2454 - 2483.5 | 10 mW (10 dBm) |
Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques; il incombe dans ce cas à l'utilisateur d'y remédier.
Cet produit est conforme à l'interface radio nationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriété de l'acquérir nécessite une autorisation générale. Pour de plus amples informations, consultez le site www.comunicazioni.it.
© Guillemot Corporation S. A. 2007. Tous droits réservés.
Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcrivie, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à quelque fin ou par quelque moyen que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistrements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S. A.
Responsabilité limitée
Guillemot Corporation S. A. se réserve le droit de modifier les spécifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant, Guillemot Corporation S. A. n'assume aucune responsabilité concernant leur utilisation, ni leur contrefaçon ou les autres droits des tiers résultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contiendra un fichier README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la présente documentation.
Contrat de licence utilisateur final
IMPORTANT: veuillez lire attentivement le Présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l'utilisateur, pour un emploi respectant les termes du Présent Contrat. Vous vous engagez à respecter les termes et les conditions du Présent Contrat. Si vous êtes en désaccord avec les termes et les conditions du Présent Contrat, veuillez retourner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivront la date de votre achat à l'endroit où vous l'avez acheté.
La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S. A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquéreur accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.
Guillemot Corporation S. A. se réserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquéreur s'engage à renvoyer le Logiciel à Guillemot Corporation S. A. ainsi que toutes les copies.
- La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S. A. reste propriétaire et titulaire du Logiciel et se réserve tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
- L'acquireur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
- L'acquireur reconnait et accepte le copyright appartenant à Guillemot Corporation S. A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrite ou électronique, accompagnant le Logiciel.
- La licence octroie à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copié.
- Sauf dans les limites permises expressement par le Présent Contrat, l'acquéreur ne peut pas s'engager à, ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps ; faire des modifications ou des copies de quelque sorte que ce soit ; désassembler, décompiler ou modifier le Logiciel d'une manière qui n'est pas juste ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel qui n'étaient pas accessibles à l'utilisateur ; faire des copies ou des traductions du Manuel de l'utilisateur.
- Installation du MODEM routeur hercules 8
- WIFI manager, le gestionnaire polyvalent 14
- Bienvenue dans la wireless attitude TM 35
- Configuration manuelle de sa connexion ADSL 84
- WIFI manager pour les utilisateurs avertis 92
- Votre MODEM routeur hercules
- Recommendations
- Spécifications
- Configuration requise
- Contenu de la boîte
- Description de la façade
- Description de la connectique
- Installation du MODEM routeur hercules
- Lancer l'assistant d'installation du modem routeur hercules
- Étape 1 : comment placer son modem routeur
- Déinstaller son ancien modem ou désactiver la connexion automatique à son ancien modem
- Contourner le gestionnaire d'accès (contrôle parental)
- Installer un filtre (conseillé)
- Brancher le modem routeur
- WIFI Manager, le gestionnaire polyvalent
- Ouvrir les portes du wifi manager
- Changer le mot de passe du wifi manager
- Changement de mot de passe
- Naviguer dans l'interface du WIFI manager
- Connecter le modem routeur à son compte internet
- Configurer sa connexion ADSL
- Votre connexion ADSL
- Rester constamment connecté :
- Appliquer et sauvegarder
- Tester sa connexion ADSL
- Si vous connexion ADSL fonctionne :
- Résoudre les éventuelles difficultés d'accès à wifi manager ou à internet
- Sous windows XP ou vista
- Sous windows 2000
- Sous windows 98 se/me
- Maîtriser son réseau wifi sur le bout des doigts
- Personnaliser son réseau wifi privé
- Votre connexion wifi privée
- Sécuriser son réseau wifi privé à l'aide de l'assistant
- Si vous choisissez le type de sécurité FAIBLE (wep 64) ou MOYEN (wep 128):
- Limiter l'accès de son réseau wifi privé à certains ordinateurs et périphériques wifi
- Pour activer le filtrage par adresse MAC :
- Pour ajouter un ordinateur à la liste :
- Si vous utilisez cette fonction pour la première fois :
- Si vous avez déjà établi une liste de filtrage :
- Pour supprimer un ordinateur de la liste :
- Désactiver son réseau wifi privé
- Activer/désactiver un réseau wifi public
- Pour personnaliser réseau wifi public :
- Le pare-feu, la protection ultime contre les attaques internet
- Attention à ne pas confondre pare-feu et antivirus!
- Bienvenue dans la wireless attitude™!
- Quelques prérequis
- Ordinateurs sous windows vista : se connecter à un réseau sans fil
- Ordinateurs sous windows vista: se déconnecter d'un réseau sans fil
- Ordinateurs sous windows vista : gérer ses réseaux favoris
- Ordinateurs sous windows vista : partager des dossiers, une imprimante ou une connexion ADSL
- Activer le partage
- Activer le partage de fichiers
- Désactivé
- Activer le partage de dossiers publics
- Activer le partage d'imprimante
- Activer le partage des fichiers multimédias
- Partage des fichiers multimédias désactivé
- Windows vista : mettre en partage des dossiers publics ou personnels
- Ordinateurs sous windows vista : accéder aux dossiers partagés
- Sur l'ordinateur connecté à l'imprimante :
- Ordinateurs sous windows vista: accéder à l'imprimante partagée
- Ajouter une imprimante
- Windows vista : partager une connexion ADSL dans un réseau de type infrastructure
- Ordinateurs sous windows XP: se connecter à un réseau sans fil
- Ordinateurs sous windows XP : se déconnecter d'un réseau sans fil
- Ordinateurs sous windows XP : gérer ses réseaux favoris
- Ordinateurs sous windows XP : partager des dossiers, une imprimante ou une connexion ADSL
- Assistant de configuration du réseau
- Connexions :
- Fin de l'assistant configuration du réseau
- Windows XP: mettre en partage des dossiers
- Ordinateurs sous windows XP: accéder aux dossiers partagés
- Windows XP : mettre en partage une imprimante
- Sur les ordinateurs qui sont utilisés l'imprimante partagée :
- Windows XP: modifier le nom d'un groupe de travail
- Windows XP: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
- Ordinateurs sous windows 2000: se connecter à un réseau sans fil
- Ordinateurs sous windows 2000: se déconnecter d'un réseau sans fil
- Ordinateurs sous windows 2000 : partager des dossiers, une imprimante ou une connexion ADSL
- Créer un groupe de travail sous windows 2000
- Windows 2000: mettre en partage des dossiers
- Ordinateurs sous windows 2000: accéder aux dossiers partagés
- Windows 2000: mettre en partage une imprimante
- Windows 2000: modifier le nom d'un groupe de travail
- Windows 2000: partager une connexion ADSL dans un réseau de type infrastructure
- Windows 2000: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
- Ordinateurs sous windows me : se connecter à un réseau sans fil
- Ordinateurs sous windows me: se déconnecter d'un réseau sans fil
- Ordinateurs sous windows me : partager des dossiers, une imprimante ou une connexion ADSL
- Windows me: utiliser l'assistant gestion de réseau domestique dans un réseau de type infrastructure
- Windows me : mettre en partage des dossiers
- Ordinateurs sous windows me: accéder aux dossiers partagés
- Windows me : mettre en partage une imprimante
- Windows me : modifier le nom d'un groupe de travail
- Windows me: activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
- Ordinateurs sous windows 98 se: se connecter à un réseau sans fil
- Ordinateurs sous windows 98 se: se déconnecter d'un réseau sans fil
- Ordinateurs sous windows 98 se : partager des dossiers, une imprimante ou une connexion ADSL
- Windows 98 se: créer un groupe de travail
- Windows 98 SE : Mettre en partage des dossiers
- Ordinateurs sous windows 98 se: accéder aux dossiers partagés
- Windows 98 SE : Mettre en partage une imprimante
- Windows 98 se : partager une connexion ADSL dans un réseau de type infrastructure
- Windows 98 se : activer ou désactiver manuellement la connexion wifi de votre adaptateur (utilisateurs avancés)
- Configuration manuelle de sa connexion ADSL
- Réunir ses paramètres de connexion ADSL
- Memento - mes parametres de connexion ADSL
- Si vous configurez une connexion PPPOE :
- Si vous configurez une connexion ppPoA :
- Si vous configurez une connexion DHCP :
- Si vous configurez une connexion ipoa :
- Tester sa connexion ADSL
- Se reconnecter
- WIFI manager pour les utilisateurs avertis
- Configurer les options avancées du réseau wifi
- Options avancées wifi
- Configurer son pare-feu internet
- Ouvrir des ports dans le pare-feu pour certains services internet
- Transmission de port
- Pour voir ou modifier une règle :
- Ajouter
- Pour ne plus appliquer une règle à un ordinateur :
- Limiter l'accès d'un de vos ordinateurs en réseau à des services internet
- Pour limiter l'accès d'un ordinateur spécifique à un service internet :
- Si vous avez choisi une règle créee manuellements :
- Une boîte à outils aux multiples facettes
- Redémarrer le modem routeur hercules
- Redémarrer le modem routeur
- Redémarrer maintenant
- Redémarrer la fonction wifi
- Redémarrer la fonction wifi
- Redémarrer la fonction wifi maintenant
- Charger/sauvegarder ses paramètres
- Sauvegarder vos paramètres sous...
- Charger
- Récupérer sa configuration d'origine
- Restaurer les paramètres d'origine
- Restaurer maintenant
- Vous pouvez également utiliser le bouton reset situé sur le routeur :
- Mettre à jour le firmware
- Si une mise à jour du firmware est disponible :
- Configurer le serveur DHCP
- Gérer les adresses IP des ordinateurs du réseau local
- Pour réserver une adresse IP :
- Si vous souhaitez réserver l'adresse IP d'un ordinateur qui est actuellement connecté :
- Pour libérer une adresse IP :
- Activer/désactiver la prise en charge upnp
- Pour accéder à la fonction upnp :
- Contrôler à distance le modem routeur hercules via internet
- Pour autoriser le contrôle à distance du modem routeur :
- Modifier le mot de passe du modem routeur hercules
- Mot de passe
- Configurer un compte DDNS
- Configuration avancée
- Informations produit
- Informations produit
- 802.11
- 802.11B
- 802.11G
- 802.11I
- Adresse IP
- Adresse MAC (message authentication code)
- Client
- ESSID (service set identifier)
- Filtre
- Groupe de travail
- IP statique
- Masque de sous-réseau
- Mode ad hoc
- Mode infrastructure
- Pare-feu
- Point d'accès
- Port ethernet (ou rj-45)
- Pppoe (point-to-point protocol over ethernet)
- Routeur wifi
- TKIP (temporal key integrity protocol)
- Upnp (universal plug n' play)
- WIFI manager
- WIFI station
- Assistance technique
- Par e-mail:
- Garantie
- Recommandation relative à la protection de l'environnement
- Marques déposées
- Déclaration de conformité aux directives de l'ue
- Responsabilité limitée
- Contrat de licence utilisateur final
Marque : HERCULES
Modèle : HWGADSL2P-54V2
Catégorie : Modem ADSL
