MODE D'EMPLOI 3D PROPHET 8500 LE 128MB HERCULES
2.1. Désinstaller les pilotes de la carte graphique actuelle 2
2.2.Installer la carte 4
- CONNXION DES PÉRIPHÉRIQUES DE SORTIE 5
- INSTALLATION LOGICIELLE 7
4.1. Installer les pilotes 7
4.1.1. Installer les pilotes sous Windows 98/Millennium 7
4.1.2. Installer les pilotes sous Windows 2000 8
4.1.3. Installer les pilotes sous Windows XP 9
4.2.Installer les applications 9
- ASSISTANCE TECHNIQUE 11
5.1. Si vous devez returner un produit 11
5.2. Gagnez du temps en enregistrant votre produit en ligne! 11
1. INTRODUCTION
Ce manuel décrit principalement l'installation matérielie et logicielle de la carte sous Windows 98, Windows Millennium, Windows 2000 et Windows XP.
1.1. Configuration requise
Intel Pentium 266 MHz ou AMD 333 MHz et supérieur ou compatible
- Emplacement AGP
64 Mo de RAM
10 Mo d'espace libre sur le disque dur (ou plus si vous installez des yeux)
Lecteur de CD-ROM ou de DVD-ROM
Lecteur de DVD-ROM (pour la lecture des DVD)
- Système d'exploitation: Microsoft Windows 98/98 SE, Windows Me, Windows 2000, Windows XP
2. INSTALLATION MATÉRIELLE
2.1. Désinstaller les pilotes de la carte graphique actuelle
Si vous ordinateur est déjà équipé d'une carte graphique, il est impératif de supprimer tous les pilotes de cette carte pour éviter tout conflit entre les anciens et les nouveaux pilotes.

Les proceseurs graphiques peuvent être intégrés sur votre carte mère et non sur une carte graphique spécifique dédiée à cette fonction! Le cas échéant, ceux-ci ne peuvent pas être physiquement désinstallés. Lisez attentivement les informations containues dans le manuel de votre PC (carte mère) à ce sujet.
Les écans et la procédure peuvent varier sensiblement en fonction de la vente système d'exploitation.

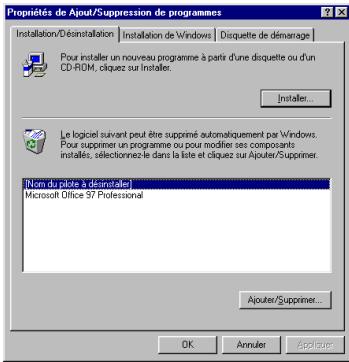

- Cliquez sur Demarrer/Parametes/Panneau de configuration.
- Double-cliquez sur Ajout/Suppression de programmes.
- Sélectionnez la ligne correspondant aux pilotes de la carte graphique à remplacer.
- Cliquez sur Ajouter/Supprimer....
Le système vous demande alors si vous souhaitez poursuivre la procédure de déinstallation.
- Cliquez sur Oui.
Une fois les pilotes de votre carte graphique actuelle désinstallés, vous pouvez passer à l'installation de votre nouvelle carte 3D Prophet.

Fig. 1
Si les pilotes de votre carte graphique actuelle ne figurent pas dans la liste ci-dessus :

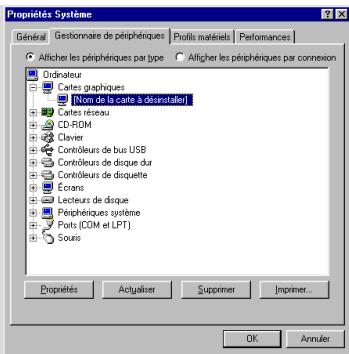

Sous Windows 98 (Fig.1):
- Cliquez sur Demarrer/Parametes/Panneau de configuration.
- Double-cliquez sur I'icone Systeme.
- Sélectionnez l'onglet Gestionnaire de périhériques.
- Sélectionnéz les pilotes de la carte graphique à remplacer dans la section Cartes graphiques.
- Cliquez sur Supprimer.
Sous Windows Millennium (Fig. 1):
- Cliquez sur Demarrer/Parametes/Panneau de configuration.
- Le cas échéant, cliquez sur Afficher toutes les options du Panneau de configuration.
- Double-cliquez sur l'icone Systeme.
- Sélectionnez l'onglet Gestionnaire de péripériques.
- Sélectionnéz les pilotes de la carte graphique à remplaçer dans la section Cartes graphiques.
- Cliquez sur Supprimer.

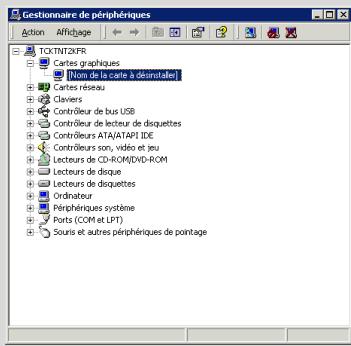

Sous Windows XP / 2000 (Fig. 2):
- Cliquez sur Demarrer/Parametes/Panneau de configuration.
- Double-cliquez sur I'icone Systeme.
- Sélectionnez l'onglet Matériel.
- Cliquez sur Gestionnaire de périphériques.
- Sélectionnéz les pilotes de la carte graphique à remplaçer dans la section Cartes graphiques.
- Cliquez sur Action/Désinstaller.

Fig. 2
Une fois les pilotes de votre carte graphique actuelle désinstallés, vous pouze passer à l'installation de votre nouvelle carte 3D Prophet.
2.2. Installer la carte



Éteignez l'ordinateur et tous les périhériques tels que moniteur et imprimante.
- Debranche le(s) cordon(s) d'alimentation et le cable du moniteur.
- Retirez le capot de l'unité centrale (pour plus d'informations, reportez-vous au manuel de votre PC).
- Si aucune carte graphique n'a ete installee au prealable, devisez le cache metallique correspondant a l'emplacement voulu (AGP ou PCI en fonction de la carte graphique) et retirez-le.
Si vous PC est déjà équipé d'une carte graphique, retirez celle-ci en gardant bien précieusement la vis.

L'électricité statique peut endommager votre équipement. Avant de sorting la carte de nette, touchez la partie métallique à l'arrière de votre ordinateur afin d'éliminer ité statique sur votre corps.
- Ne touchez pas les circuits imprimés de la carte.
- Ne laïsez personne toucher la carte.
- Veillez à ce que vos vêtements ne touchent pas les composants.

5

4
- Insérez votre carte graphique dans son emplacement en appuyant sur la carte afin de vous assurer que tous les points de contact sont bien en place.
- Vissez l'équre métallique de la carte au chassin de l'ordinateur et remettez le capot de votre PC en place.
3. CONNEXION DES PÉRIPHÉRIQUES DE SORTIE

Assurez-vous que votre ordinateur et vos péripériques de sortie sont étteints!

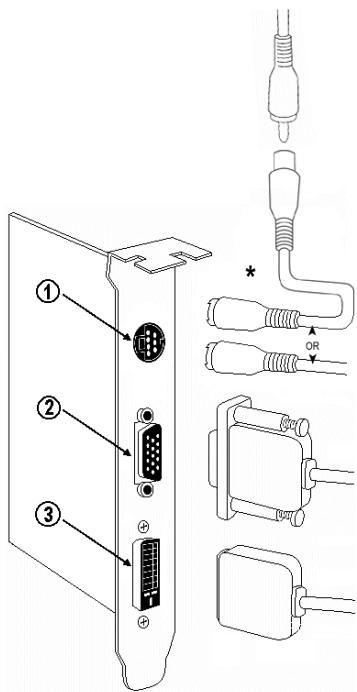

Votrecarte 3D Prophet peut compter jusqu'à 3 connecteurs de sortie :
① Connecteur S-VHS pour brancher un télévisueur
② Connecteur VGA pour brancher un moniteur
③ Connecteur DVI pour brancher un écran plat numérique
- Câble adaptateur S-VHS / composite (RCA) fourni si votre carte graphique n'est pas écquée d'une sortie video composite.
Remarque: certaines versions de cartes 3D Prophet comportant 3 connecteurs de sortie ne proposent pas de connecteur DVI mais 2 connecteurs VGA.
Brancher un moniteur VGA :
- Reliez votre moniteur au connecteur VGA de la carte graphique.

Consultez le manuel de votre monitreur pour plus d'informations sur les résolutions, de rafraîchissement et le nombre de couleurs qu'il peut supporter.
Brancher un téléviseur (si vous carte graphique est équipée d'une sortie TV) :
- Reliez votre téléviseur au connecteur S-VHS de la carte graphique en suivant les indications du tableau suivant.
| Si vous télévisuer est équipé de l'entrée video suivante : | Utilisez : |
| S-VHS | un cable S-VHS standard (non fourni) |
| Vidéo composite (RCA) | le cable adaptateur S-VHS / composite fourni + un cable videéo composite standard (non fourni) |
| Péritel | un adaptorateur S-VHS / péritel + un cable S-VHS standard (non fournis) |
- Allumez votre télévisueur et selectionnez le canal video.
Veuillez notes que ce produit intègre un circuit de protection de copyright Macrovision et que de ce fait le branchement direct à un magnétoscope ou tout autre apparéil d'enregistrement rendra la lecture des DVD impossible.

Avis de Macrovision concernant le copyright : ce produit intègre une technologie de on de copyright qui est protégée par certains brevets américain et par d'autres droits riétré intellectuelle détenus par Macrovision Corporation et par d'autres détenteurs de l'utilisation de cette technologie de protection de copyright est soumise à l'autorisation provision Corporation et n'est destinée qu'à une utilisation privée ainsi qu'à d'autres ns de visualisation particulières soumises à l'autorisation expresse de Macrovision tion. Son démontage est strictement interdit.
Brancher un écran plat numérique (si vous carte graphique est équipée d'une sortie DVI):
- Reliez votre écran plat numérique au connecteur DVI de la carte graphique.
Si vous moniteur correspond à un standard antérieur, vous devrez peut-être utiliser un cable adaptateur ou un adaptateur DVI (non fourni).
4. INSTALLATION LOGICIELLE
Une fois vous carte graphique installée, vous pouvez rebrancher le(s) cordon(s) d'alimentation et allumer votre PC. Voitre carte étant de type « Plug and Play», Windows détectera automatiquement sa présence.
Remarque : les écans et la procédure d'installation peuvent varier sensiblement par rapport à la procédure décrite dans ce manuel.

Étant donné que les pilotes sont en constante évolution, le pilote présente sur vous
CD-ROM d'installation peut ne pas correspondre à la première version. Vous pouvez vous rendre sur le site Hercules (www.hercules.com) pour vérifier et, le cas échéant, télécharger la nouvelle version de celui-ci.
4.1. Installer les pilotes
4.1.1.Installer les pilotes sous Windows 98/Millennium

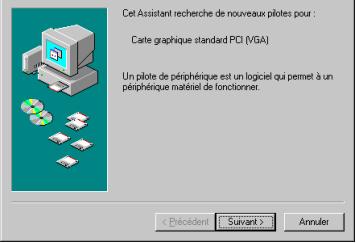

Assistant Ajout de nouveau matériel
La boîte de dialogue Assistant Ajout de nouveau matériel apparait et vous informe que le système a détecté une Carte graphique standard PCI (VGA).
- Cliquez sur Suivant pour installer les pilotes VGA par défaut.
- Cliquez sur Terminer pour finir l'installation.
Windows you demande de redemarrer votre ordinaire.
- Cliquez sur Oui.
La boîte de dialogue Assistant Ajout de nouveau matériel apparait et vous informe que le système a détesté une Carte graphique standard PCI (3D Prophet 9000 Series uniquement).
- Cliquez sur Suivant pour installer les pilotes par défaut.
- Cliquez sur Terminer pour finir l'installation.

- Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

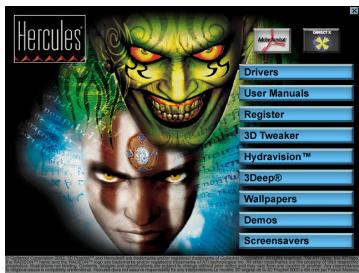

Le menu d'installation 3D Prophet RADEON Series apparait automatiquement.
Si le menu d'installation ne se lance pas automatiquement :
-
Double-cliquez sur Poste de travail.
-
Double-cliquez sur I'icone

- Cliquez sur Drivers.
- Suívez les instructions à l'écran.
Windows you demande de redemarrer voite ordinateur.
- Cliquez sur Terminer.

Il est souvent nécessaire de réinstaller vos applications 3D (jeux, etc.) après l'installation d'une nouvelle carte graphique.
4.1.2.Installer les pilotes sous Windows 2000

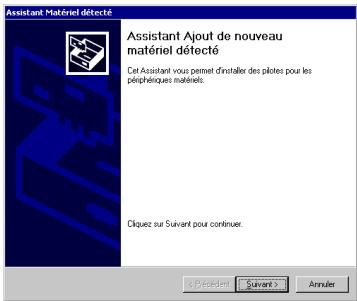

La boite de dialogue Assistant Matériel détecté apparait.
- Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

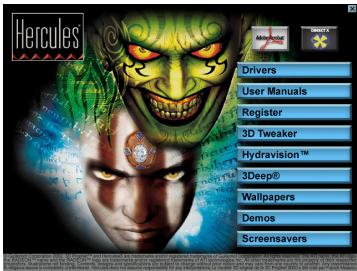

Le menu d'installation 3D Prophet RADEON Series apparait automatiquement.
- Cliquez sur Drivers.
- Suívez les instructions à l'écran.

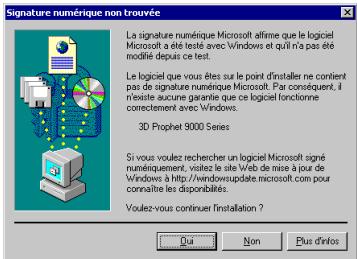

La boîte de dialogue Signature numérique non trouvée apparait.
- Cliquez sur Oui.
Windows you demande de redemarrer votre ordinateur.
- Cliquez sur Terminer.

Il est souvent nécessaire de réinstaller vos applications 3D (jeux, etc.) après l'installation d'une nouvelle carte graphique.
4.1.3.Installer les pilotes sous Windows XP
Assistant Matériel détecté

Assistant Ajout de nouveau matériel dédicté
Cet Assistant vous aide à installer le logiciel pour
Contrôleur videoe (compatible VGA)

Siún CD d'installation ou une disquête à étaté tauré avec voie pluriphérique, insérèt-le par l'ordre de la nature.
Quelle tâché voulez-vous que l'Assistant exécuté ?
Installé le logiciel automatiquement (recommandé)
密 Installer a partir d'une liste ou d'un emplacement spécifique (utilisateurs experimentés)
Clique sur Suiant pour continuer

cédent Suivark>
Annuler

La boîte de dialogue Assistant Matériel détecté apparait et vous inform que le système a détecté un Contrôleur video (compatible VGA). L'assistant propose d'installer le logiciel automatique (recommendé).
- Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

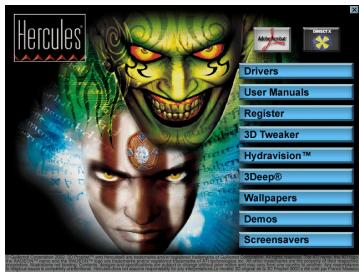

Le menu d'installation 3D Prophet RADEON Series apparait automatiquement.
- Cliquez sur Drivers.
- Suivez les instructions à l'écran.
Un message concernant la certification des pilotes peut apparaitre à l'écran.
- Cliquez sur Continuer.
Windows you demande de redemarrer voite ordinateur.
- Cliquez sur Terminer.

Il est souvent nécessaire de réinstaller vos applications 3D (jeux, etc.) après tion d'une nouvelle carte graphique.
4.2. Installer les applications

- Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.
Le menu d'installation apparait automatiquement, affichtant toutes les options disponibles.
Si le menu d'installation ne se lance pas automatiquement :
-
Double-cliquez sur Poste de travail.
-
Double-cliquez sur l'icone

- Sélectionnez chacun des éléments que vous souhaitez installer, puis suivez les instructions à l'écran.
| Drivers | Pilotes Cliquez sur ce bouton pour installer les pilotes de votre carte graphique Hercules. |
| User Manuals | Documentation électronique Cliquez sur ce bouton pourinstaller la documentation électronique de la suite logicielle Hercules. Accédez à des informations complémentaires concernant les fonctions et la configuration de votre nouvelle carte graphique 3D Prophet. Configurez les paramètres Direct3D et OpenGL et consultez le Glossaire des termes utilisés dans ce manuel. Une fois installée, consultez cette documentation en cliquant sur Démarrer/Programmes/Hercules/3D Prophet xxxx/Manuel de l'utilisateur. |
| DIRECTX | DirectX Installez DirectX pour bénéficiair des dernières innovations en matière de 3D. |
| Adobe Acrobat | Adobe Acrobat Reader Le calculé Acrobat Reader vous permet de dire et imprimer des documents au format PDF. |
Des démos de produits et des utilisaires vous permetront également de tester les performances graphiques de toute nouvelle carte.
Si vous avez interrompu la procEDURE d'installation, vous pourrez la lancer à nouveau comme suit :
- Double-cliquez sur Poste de travail.
- Double-cliquez sur I'icone 3D
Connectez-vous des salariants sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) et la documentationlectronique relatives à votre carte graphique. Vous pourrez également découvert la gamme de produits Hercules et Broker des informations sur les nouveaux à voir.
5. ASSISTANCE TECHNIQUE
Avant de nous contacter (^*) , merci de réunir les informations et les éléments suivants:
- Nom du produit,
- Date d'achat du produit,
- Configuration système : processeur, mémoire, système d'exploitation,
De quoi écrire.
Veillez à laisser votre ordinateur allumé à l'endroit où vous rencontres le problème.
5.1. Si vous devez returner un produit
Hercules offre une garantie de 3 ans pièces et main d'oeuvre.
-
Avant de returner un produit, contactez le support technique Hercules en téléphonant au nombre correspondant à votre pays (*)
-
En Europe, en Australie et en Nouvelle-Zélande : après avoir vérifié avec notre support technique (*) que le produit est défectieux, veuillez suivre les instructions que l'on vous donna pour obtenir l'échange de votre produit.
-
Aux États-Unis et au Canada: les remboursements s'appliquent aux achatts effectuels directement auprès d'Hercules (sous 30 jours).
-
Assurez-vous que le produit que vous returnez est bien complét : manuel(s), câble(s), CD d'installation, boîte... N.B.: seuls les envois compteant un numéro RMA (Return Merchandise Authorization) attribué par un agent du support technique seront acceptés.
(*) Pour obtenir les coordonnées de notre support technique, reportez-vous à la fin du manuel.
5.2. Gagnez du temps en enregistrant votre produit en ligne!
Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM et cliquez sur Register. Cet enregistrement facilitera vos démarches lors de contacts éventuels avec notre support technique. Vous pourrez également bénéficier, si vous le souhaitez, de l'envoi d'informations privilégiees sur les nouveaux produits Hercules et les dernières promotions.
Marques déposées
Hercules®, 3D Prophet™ et Guillemot™ sont des marques et/ou des marques déposées de Guillemot Corporation S.A. ATI® et RADEON™ sont des marques et/ou des marques déposées d'ATI Technologies, Inc. Intel® et Pentium® sont des marques déposées d'Intel Corporation. DVI™ est une marque de Digital Display Working Group. AMD® est une marque déposée d'Advanced Micro Devices, Inc. Microsoft® Windows® 98, Millenniumium, 2000, XP, DirectX® and DirectX® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Adobe® et Acrobat® sont des marques déposées d'Adobe Systems, Inc. OpenGL® est une marque déposée de Silicon Graphics. Toutes les autres marques déposées et noms commerciaux sont reconnus par les prsentes et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les specifications sont susceptibles de change sans préavis et de varier selon les pays.
Déclaration de conformité
UTILISATEURSEUROPEENS
Cet appearé a été testé et est conforme à la Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique, modifiée par la Directive 93/68/CEE. Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l'utilisateur d'ry remedier. Pour respecter les imparfats communautaires, le cable de connexion entre le moniteur et la carte doit être protégé.
UTILISATEURS CANADIENS
Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.
Copyright
© Guillemot Corporation S.A. 1999-2002. Tous droits réservés.
Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcribe, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à peu que fin ou par quelles moyens que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écrite de Guillemot Corporation S.A.
Responsabilité limitée
Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréfacon ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la présente documentation.
Contrat de licence utiliseur final
IMPORTANT: veuilliez lire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utiliseur, pour un empoi respectant les termes du Présent Contrat. Vous you engagez à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuilliez retourer le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivir la date de votre achat à l'endet où vous l'avez acheté.
La propriété du Logiciel (dénomme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, libraires, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquéré accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contens dans le produit.
Guillemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résilliation du Présent Contrat, l'acquérér est engage à renvoyer le Logiciel à Guillemot Corporation S.A. ainsi que toutes les copies.
Licence :
- La licence est accordée à l'acquireur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louser ses droits concédués par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquireur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire liè et accepté les termes et conditions du Présent Contrat.
- L'acquérateur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
- L'acquérête reconnaît et accepté le copyright apparentan à Guillemot Corporation S.A. Le copyright ne doit en aucen cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
- La licence octroie à l'utilitaire le croit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit égalant copiedé.
- Sauf dans les limites permises expressement par le Présent Contrat, l'acquéréne ne peut pas s'engage à ni permettre à un tiers de s'engage à : fournir ou divulguier le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaque dette que ce soit; déassembler, dé-compiler ou modifier le Logiciel d'une façon menière ou essayer d'obtenir des informations relatives à l'utilisation du Logiciel n'était pas accessibles à l'utilisateur; faire des copies ou des traductions du Manuel de l'utilisateur.
Garantie limitee
Pour les cartes 3D Prophet, Guillemot Corporation S.A. offre une garantie de 3 ans pieces et main d'oeuvre a compter de la date d'achat. La seule garantie accorded par Guillemot Corporation S.A. est le remplacement de vos produits defectieux. En aucun cas, Guillemot Corporation S.A. ne sauraient e tenu responsable envers qui que ce soit de tous dommages ou incidents, directs ou indirects, y compris de toute perte de données, d'informations ou autres que vous pourriez subir par l'utilisation des produits susceptifs et/ou du Logiciel faisant I'objet du Présent Contrat de licence.
