3D PROPHET 7500 DDR 64 MB - Carte graphique HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Carte graphique
Installation matérielle	Oui, avec désinstallation des pilotes précédents
Installation logicielle	Oui, pilotes compatibles Windows 98, Millenium, 2000, XP
Compatibilité système	Windows 98, Millenium, 2000, XP
Connexion des périphériques de sortie	Oui, prise en charge prévue
Assistance technique	Disponible, avec procédure de retour produit
Documentation	Table des matières détaillée
Nombre de sections principales	5
Nombre de sous-sections	Plusieurs, dont installation et assistance
Langues disponibles	Français, Anglais, Allemand, Néerlandais, Italien, Espagnol, Portugais
Support en ligne	Oui, enregistrement produit en ligne
Type de pilote	Pilotes graphiques
Version du pilote	Non précisé
Matériel requis	Carte graphique compatible
Instructions d'installation	Présentes

FOIRE AUX QUESTIONS - 3D PROPHET 7500 DDR 64 MB HERCULES

Comment installer la carte graphique HERCULES 3D PROPHET 7500 ?

Pour installer la carte graphique, éteignez votre ordinateur, ouvrez le boîtier, insérez la carte dans un slot PCI Express disponible, puis refermez le boîtier et redémarrez l'ordinateur.

Quels sont les systèmes d'exploitation compatibles avec la HERCULES 3D PROPHET 7500 ?

La carte est compatible avec Windows 98, Windows 2000, Windows XP et certains systèmes basés sur Linux avec les pilotes appropriés.

Comment résoudre les problèmes de pilote de la HERCULES 3D PROPHET 7500 ?

Assurez-vous d'avoir installé les derniers pilotes disponibles sur le site du fabricant. Si vous rencontrez des problèmes, désinstallez les anciens pilotes et réinstallez les nouveaux.

Que faire si la carte graphique ne s'affiche pas dans le gestionnaire de périphériques ?

Vérifiez si la carte est correctement insérée dans le slot et si elle est alimentée. Essayez de la réinstaller ou de tester dans un autre ordinateur.

Comment vérifier la température de la HERCULES 3D PROPHET 7500 ?

Utilisez un logiciel de monitoring comme HWMonitor ou GPU-Z pour vérifier la température de la carte graphique.

Que faire si l'affichage est déformé ou si des artefacts apparaissent ?

Cela peut être dû à un problème de pilote, essayez de mettre à jour ou de réinstaller les pilotes. Vérifiez également la température de la carte pour éviter la surchauffe.

Est-ce que la HERCULES 3D PROPHET 7500 prend en charge DirectX 9 ?

Non, la HERCULES 3D PROPHET 7500 ne prend en charge que DirectX 7. Veuillez vérifier la compatibilité avec les jeux avant de jouer.

Quel est le type de connecteur d'alimentation nécessaire pour la HERCULES 3D PROPHET 7500 ?

La HERCULES 3D PROPHET 7500 n'a pas besoin d'une alimentation externe, elle est alimentée par le slot PCI Express de la carte mère.

Comment désinstaller la HERCULES 3D PROPHET 7500 ?

Pour désinstaller, éteignez l'ordinateur, retirez la carte du slot PCI Express après avoir débranché tous les câbles et vis. Ensuite, retirez les pilotes via le gestionnaire de périphériques.

Y a-t-il des mises à jour de firmware pour la HERCULES 3D PROPHET 7500 ?

Il n'y a pas de mises à jour de firmware disponibles pour ce modèle. Assurez-vous simplement d'utiliser les derniers pilotes.

MODE D'EMPLOI 3D PROPHET 7500 DDR 64 MB HERCULES

2.1. Désinstaller les pilotes de la carte graphique actuelle. 2.2. Installer la carte.

1. CONNEXION DES PÉRIPHÉRIQUES DE SORTIE 5
2. INSTALLATION LOGICIELLE 7

4.1. Installer les pilotes 7

4.1.1. Installer les pilotes sous Windows 98/Millennium 7 4.1.2. Installer les pilotes sous Windows 2000 8 4.1.3. Installer les pilotes sous Windows XP 9

4.2. Installer les applications 9

1. ASSISTANCE TECHNIQUE 11

5.1. Si vous devez retourner un produit 5.2. Gagnez du temps en enregistrant votre produit en ligne !

1. Introduction

Ce manuel décrit principalement l'installation matérielle et logicielle de la carte sous Windows 98, Windows Millennium, Windows 2000 et Windows XP.

1.1. Configuration requise

Intel Pentium 266 MHz ou AMD 333 MHz et supérieur ou compatible - Emplacement AGP - 64 Mo de RAM - 10 Mo d'espace libre sur le disque dur (ou plus si vous installez des yeux) - Lecteur de CD-ROM ou de DVD-ROM - Lecteur de DVD-ROM (pour la lecture des DVD) - Système d'exploitation : Microsoft Windows 98/98 SE, Windows Me, Windows 2000, Windows XP

2.1. Désinstaller les pilotes de la carte graphique actuelle

Si votre ordinateur est déjà équipé d'une carte graphique, il est impératif de supprimer tous les pilotes de cette carte pour éviter tout conflit entre les anciens et les nouveaux pilotes.

Les processeurs graphiques peuvent être intégrés sur votre carte mère et non sur une carte graphique spécialement dédiée à cette fonction. Le cas échéant, ceux-ci ne peuvent pas être physiquement désinstallés. Lisez attentivement les informations contenues dans le manuel de votre PC (carte mère) à ce sujet.

Les écrans et la procédure peuvent varier sensiblement en fonction de votre système d'exploitation.

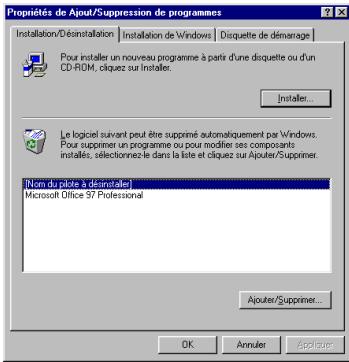

• Cliquez sur Démarrer, Paramètres, Panneau de configuration.
• Double-cliquez sur Ajout/Suppression de programmes.
• Sélectionnez la ligne correspondant aux pilotes de la carte graphique à remplacer.
• Cliquez sur Ajouter/Supprimer...

Le système vous demande alors si vous souhaitez poursuivre la procédure de désinstallation.

• Cliquez sur Oui.

Une fois les pilotes de votre carte graphique actuelle désinstallés, vous pouvez passer à l'installation de votre nouvelle carte 3D Prophet.

Fig. 1

Sous Windows 98 (Fig. 1)

• Cliquez sur Démarrer / Paramètres / Panneau de configuration.
• Double-cliquez sur l'icône Système.
• Sélectionnez l'onglet Gestionnaire de périphériques.
• Sélectionnez les pilotes de la carte graphique à remplacer dans la section Cartes graphiques.
• Cliquez sur Supprimer.

Sous Windows Millennium (Fig. 1):

• Cliquez sur Démarrer / Paramètres /
• Le cas échéant, cliquez sur "Afficher toutes les options du Panneau de configuration".
• Double-cliquez sur l'icône Système.
• Sélectionnez l'onglet Gestionnaire de périphériques.
• Sélectionnez les pilotes de la carte graphique à remplacer dans la section Cartes graphiques.
• Cliquez sur Supprimer.

Sous Windows XP / 2000 (Fig. 2)

• Cliquez sur Démarrer / Paramètres / Panneau de configuration.
• Double-cliquez sur l'icône Système.
• Sélectionnez l'onglet Matériel.
• Cliquez sur Gestionnaire de périphériques.
• Sélectionnez les pilotes de la carte graphique à remplacer dans la section Cartes graphiques.
• Cliquez sur Action puis sur Désinstaller.

Fig. 2

Une fois les pilotes de votre carte graphique actuelle désinstallés, vous pouvez passer à l'installation de votre nouvelle carte 3D Prophet.

2.2. Installer la carte

Éteignez l'ordinateur et tous les périphériques tels que le moniteur et l'imprimante.

1. Débranchez le(s) cordon(s) d'alimentation et le câble du moniteur.
2. Retirez le capot de l'unité centrale (pour plus d'informations, reportez-vous au manuel de votre PC).
3. Si aucune carte graphique n'a été installée au préalable, dévissez le cache métallique correspondant à l'emplacement voulu (AGP ou PCI en fonction de la carte graphique) et retirez-le.

Si votre PC est déjà équipé d'une carte graphique, retirez celle-ci en conservant soigneusement la vis.

L'électricité statique peut endommager votre équipement. Avant de sortir la carte de son boîtier, touchez la partie métallique à l'arrière de votre ordinateur afin d'éliminer l'électricité statique sur votre corps.

• Ne touchez pas les circuits imprimés de la carte.
• Ne laissez personne toucher la carte.
• Veillez à ce que vos vêtements ne touchent pas les composants.

1. Insérez votre carte graphique dans son emplacement en appuyant sur la carte afin de vous assurer que tous les points de contact sont bien en place.
2. Vissez l'équerre métallique de la carte au châssis de l'ordinateur et remettez le capot de votre PC en place.

3. Connexion des périphériques de sortie

Assurez-vous que votre ordinateur et vos périphériques de sortie sont éteints !

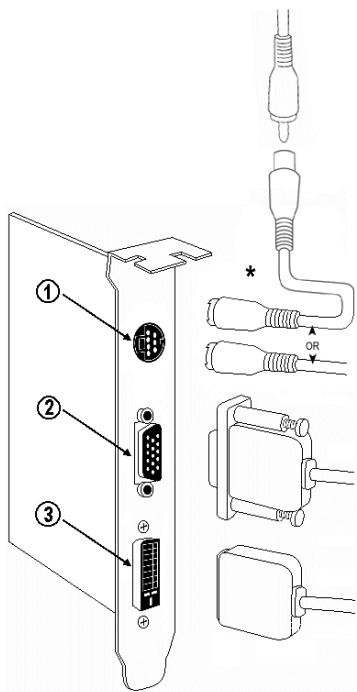

Votre carte 3D Prophet peut comporter jusqu'à 3 connecteurs de sortie :

① Connecteur S-VHS pour brancher un téléviseur. ② Connecteur VGA pour brancher un moniteur. ③ Connecteur DVI pour brancher un écran plat numérique.

• Câble adaptateur S-VHS / composite (RCA) fourni si votre carte graphique n'est pas équipée d'une sortie vidéo composite.

Remarque : certaines versions de cartes 3D Prophet comportant 3 connecteurs de sortie ne proposent pas de connecteur DVI mais 2 connecteurs VGA.

Brancher un moniteur VGA

• Reliez votre moniteur au connecteur VGA de la carte graphique.

Consultez le manuel de votre moniteur pour plus d'informations sur les résolutions, les fréquences de rafraîchissement et le nombre de couleurs qu'il peut supporter.

Brancher un téléviseur (si votre carte graphique est équipée d'une sortie TV) :

• Reliez votre téléviseur au connecteur S-VHS de la carte graphique en suivant les indications du tableau suivant.

Si vous télévisuer est équipé de l'entrée video suivante :	Utilisez :
S-VHS	un cable S-VHS standard (non fourni)
Vidéo composite (RCA)	le cable adaptateur S-VHS / composite fourni + un cable videéo composite standard (non fourni)
Péritel	un adaptorateur S-VHS / péritel + un cable S-VHS standard (non fournis)

• Allumez votre téléviseur et sélectionnez le canal vidéo.

Veuillez noter que ce produit intègre un circuit Macrovision et que de ce fait le branchement direct à un magnétoscope ou à tout autre appareil d'enregistrement rendra la lecture des DVD impossible.

Avis de Macrovision concernant le copyright : ce produit intègre une technologie qui est protégée par certains brevets américains et par d'autres droits de propriété intellectuelle détenus par Macrovision Corporation et par d'autres détenteurs. L'utilisation de cette technologie est soumise à l'autorisation de Macrovision Corporation et n'est destinée qu'à une utilisation privée ainsi qu'à d'autres fins de visualisation particulières soumises à l'autorisation expresse de Macrovision Corporation. Son démontage est strictement interdit.

Brancher un écran plat numérique (si votre carte graphique est équipée d'une sortie DVI)

• Reliez votre écran plat numérique au connecteur DVI de la carte graphique.

Si votre moniteur correspond à un standard antérieur, vous devrez peut-être utiliser un câble adaptateur ou un adaptateur DVI (non fourni).

4. Installation logicielle

Une fois votre carte graphique installée, vous pouvez rebrancher le(s) cordon(s) d'alimentation et allumer votre PC. Votre carte étant de type « Plug and Play », Windows détectera automatiquement sa présence.

Remarque : les écrans et la procédure d'installation peuvent varier sensiblement par rapport à la procédure décrite dans ce manuel.

Étant donné que les pilotes sont en constante évolution, le pilote présent sur votre

Le CD-ROM d'installation peut ne pas correspondre à la dernière version. Vous pouvez vous rendre sur le site Hercules (www.hercules.com) pour vérifier et, le cas échéant, télécharger la nouvelle version du pilote.

4.1.1. Installer les pilotes sous Windows 98/Millennium

Assistant Ajout de nouveau matériel

La boîte de dialogue apparaît et vous informe que le système a détecté une carte graphique standard PCI (VGA).

• Cliquez sur Suivant pour installer les pilotes VGA par défaut.
• Cliquez sur Terminer pour finir l'installation.

Windows vous demande de redémarrer votre ordinateur.

• Cliquez sur Oui.

La boîte de dialogue Assistant Ajout de nouveau matériel apparaît et vous informe que le système a détecté une carte graphique standard PCI (3D Prophet 9000 Series uniquement).

• Cliquez sur Suivant pour installer les pilotes par défaut.
• Cliquez sur Terminer pour finir l'installation.

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation 3D Prophet RADEON Series apparaît automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur l'icône

• Cliquez sur Drivers.
• Suivez les instructions à l'écran.

Windows vous demande de redémarrer votre ordinateur.

• Cliquez sur Terminer.

Il est souvent nécessaire de réinstaller vos applications 3D (jeux, etc.) après l'installation d'une nouvelle carte graphique.

4.1.2. Installer les pilotes sous Windows 2000

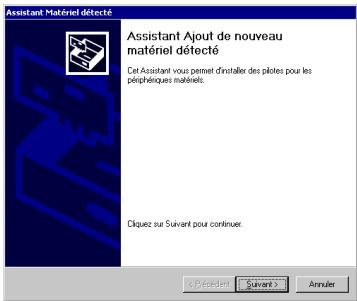

La boîte de dialogue Assistant Matériel détecté apparaît.

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

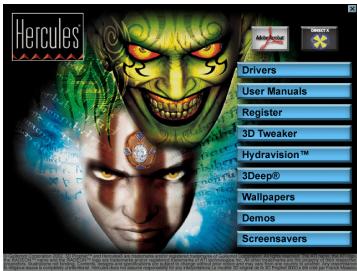

Le menu d'installation 3D Prophet RADEON Series apparaît automatiquement.

• Cliquez sur Drivers.
• Suivez les instructions à l'écran.

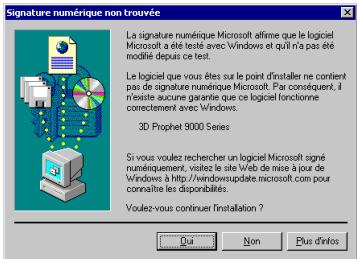

La boîte de dialogue "Signature numérique non trouvée" apparaît.

• Cliquez sur Oui.

Windows vous demande de redémarrer votre ordinateur.

• Cliquez sur Terminer.

Il est souvent nécessaire de réinstaller vos applications 3D (jeux, etc.) après l'installation d'une nouvelle carte graphique.

Assistant matériel détecté

Assistant Ajout de nouveau matériel détecté

Cet Assistant vous aide à installer le logiciel pour

Contrôleur vidéo (compatible VGA)

Si un CD d'installation ou une disquette à état solide avec interface parallèle est fourni, insérez-le dans l'ordinateur.

Quelle tâche voulez-vous que l'Assistant exécute ?

Installer le logiciel automatiquement (recommandé)

Installer à partir d'une liste ou d'un emplacement spécifique (utilisateurs expérimentés)

Cliquez sur Suivant pour continuer.

Suivant

Annule

La boîte de dialogue Assistant Matériel détecté apparaît et vous informe que le système a détecté un contrôleur vidéo (compatible VGA). L'assistant propose d'installer le logiciel automatiquement (recommandé).

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation 3D Prophet RADEON Series apparaît automatiquement.

• Cliquez sur Drivers.
• Suivez les instructions à l'écran.

Un message concernant la certification des pilotes peut apparaître à l'écran.

• Cliquez sur Continuer.

Windows vous demande de redémarrer votre ordinateur.

• Cliquez sur Terminer.

Il est souvent nécessaire de réinstaller vos applications 3D (jeux, etc.) après l'installation d'une nouvelle carte graphique.

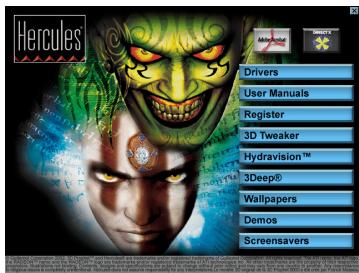

4.2. Installer les applications

• Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM.

Le menu d'installation apparaît automatiquement, affichant toutes les options disponibles.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur l'icône.

• Sélectionnez chacun des éléments que vous souhaitez installer, puis suivez les instructions à l'écran.

Drivers	Pilotes Cliquez sur ce bouton pour installer les pilotes de votre carte graphique Hercules.
User Manuals	Documentation électronique Cliquez sur ce bouton pourinstaller la documentation électronique de la suite logicielle Hercules. Accédez à des informations complémentaires concernant les fonctions et la configuration de votre nouvelle carte graphique 3D Prophet. Configurez les paramètres Direct3D et OpenGL et consultez le Glossaire des termes utilisés dans ce manuel. Une fois installée, consultez cette documentation en cliquant sur Démarrer/Programmes/Hercules/3D Prophet xxxx/Manuel de l'utilisateur.
DIRECTX	DirectX Installez DirectX pour bénéficiair des dernières innovations en matière de 3D.
Adobe Acrobat	Adobe Acrobat Reader Le calculé Acrobat Reader vous permet de dire et imprimer des documents au format PDF.

Des démos de produits et des utilitaires vous permettront également de tester les performances graphiques de toute nouvelle carte.

Si vous avez interrompu la procédure d'installation, vous pourrez la lancer à nouveau comme suit :

• Double-cliquez sur Poste de travail.
• Double-cliquez sur l'icône 3D.

Connectez-vous sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) et la documentation électronique relatives à votre carte graphique. Vous pourrez également découvrir la gamme de produits Hercules et obtenir des informations sur les nouveautés.

5. Assistance technique

Avant de nous contacter, merci de réunir les informations et les éléments suivants :

• Nom du produit,
• Date d'achat du produit,
• Configuration système : processeur, mémoire, système d'exploitation, disque dur.

Veillez à laisser votre ordinateur allumé à l'endroit où vous rencontrez le problème.

5.1. Si vous devez retourner un produit

Hercules offre une garantie de 3 ans pièces et main d'oeuvre.

1. Avant de reto uméro correspondant à votre pays (*)
2. ueux, veuillez suivre les instructions que l'on vous donnera pour obtenir l'échange de votre produit.
3. Aux États-Unis et au Canada : les remboursements s'appliquent aux achats effectué
4. Assurez-vous que le produit que vous retournez est bien complet : manuel(s), câble(s), CD d'installation, boîte... N. B. : seuls les envois comport

(*) Pour obtenir les coordonnées de notre support technique, reportez-vous à la fin du manuel.

5.2. Gagnez du temps en enregistrant votre produit en ligne

Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM et cliquez sur "Register". Cet enregistrement facilitera vos démarches lors de contacts éventuels avec notre support technique. Vous pourrez également bénéficier, si vous le souhaitez, de l'envoi d'informations privilégiées sur les nouveaux produits Hercules et les dernières promotions.

Marques déposées

Hercules®, 3D Prophet™ et Guillemot™ sont des marques et/ou des marques déposées de Guillemot Corporation S. A. ATI® et RADEON™ sont des marques et/ou des marques déposées d'ATI Technologies, Inc. Intel® et Pentium® sont des marques déposées d'Intel Corporation. DVI™ est une marque de Digital Display Working Group. AMD® est une marque déposée d'Advanced Micro Devices, Inc. Microsoft® Windows® 98, Millennium, 2000, XP, DirectX® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Adobe® et Acrobat® sont des marques déposées d'Adobe Systems, Inc. OpenGL® est une marque déposée de Silicon Graphics. Toutes les autres marques déposées et noms commerciaux sont reconnus par les présentes et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

Utilisateurs européens

Cet appareil a été testé et est conforme à la Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique, modifiée par la Directive 93/68/CEE. Le fonctionnement de ce matériel dans un environnement résidentiel provoque parfois des interférences radioélectriques ; il incombe dans ce cas à l'utilisateur d'y remédier. Pour respecter les impératifs communautaires, le câble de connexion entre le moniteur et la carte doit être protégé.

Utilisateurs canadiens

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

© 1999-2002. Tous droits réservés.

Aucune partie de ce manuel ne peut être reproduite, résumée, transmise, transcrite, stockée dans un système de recherche, ou traduite en toute langue ou langage informatique, à quelque fin ou par quels moyens que ce soit, électronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistrements, ou autres, sans l'autorisation expresse et écrite de

Responsabilité limitée

Guillemot Corporation S. A. se réserve le droit de modifier les spécifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant, Guillemot Corporation S. A. n'assume aucune responsabilité concernant leur utilisation, ni concernant leur contrefaçon ou les autres droits des tiers résultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possédez. Autant que possible, le CD-ROM d'installation contiendra un fichier README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la présente documentation.

Contrat de licence utilisateur final

IMPORTANT : veuillez lire attentivement le présent Contrat de licence. Le Logiciel est concédé sous licence, et non vendu à l'utilisateur, pour un emploi respectant les termes du présent Contrat. Vous vous engagez à respecter présent Contrat. Si vous êtes en désaccord avec présent Contrat, veuillez retourner le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivent la date de votre achat à l'endroit où vous l'avez acheté.

La propriété du Logiciel (dénommé « le Logiciel » ci-dessus et ci-après) reste acquise à Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, gestionnaires, librairies, fichiers de données et toute documentation associée aux programmes. Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquéreur accepte concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Guillemot Corporation S. A. se réserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résiliation du Présent Contrat, l'acquéreur est engagé à renvoyer le Logiciel ainsi que toutes les copies.

1. La licence est accordée à l'acquéreur d'origine seulement. Guillemot Corporation S. A. reste propriétaire et titulaire du Logiciel et se réserve tous les droits qui ne sont pas expressément accordés par le Présent Contrat. L'utilisateur n'a pas le droit de sous-louer ses droits concédés par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquéreur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquéreur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiée vers un autre ordinateur à condition que le Logiciel soit effacé du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en même temps.
3. L'acquéreur reconnaît et accepte le copyright appartenant à Guillemot Corporation S. A. Le copyright ne doit en aucun cas être enlevé du Logiciel ou d'une copie du Logiciel, ni de toute documentation, écrite ou électronique, accompagnant le Logiciel.
4. La licence octroie à l'utilisateur le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit également copié.
5. Sauf dans les limites expressément permises par le Présent Contrat, l'acquéreur ne peut pas s'engager à, ni permettre à un tiers de s'engager à : fournir ou divulguer le Logiciel à des tiers ; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps ; faire des modifications ou des copies de quelque sorte que ce soit ; déassembler, décompiler ou modifier le Logiciel d'une manière quelconque ou essayer d'obtenir des informations relatives au Logiciel qui ne sont pas accessibles à l'utilisateur ; faire des copies ou des traductions du Manuel de l'utilisateur.

Garantie limitée

Pour les cartes 3D Prophet, Guillemot Corporation S. A. offre une garantie de 3 ans pièces et main d'oeuvre à compter de la date d'achat. La seule garantie accordée par Guillemot Corporation S. A. est le remplacement de vos produits défectueux. En aucun cas, Guillemot Corporation S. A. ne saurait être tenu responsable envers qui que ce soit de tous dommages ou incidents, directs ou indirects, y compris de toute perte de données, d'informations ou autres que vous pourriez subir par l'utilisation des produits susmentionnés et/ou du Logiciel faisant l'objet du Présent Contrat de licence.
