WIRELESS G MODEM ROUTER - Modem routeur sans fil HERCULES - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Modem routeur sans fil
Normes Wi-Fi	802.11b/g/n
Vitesse de connexion	Jusqu'à 300 Mbps
Ports Ethernet	4 ports LAN 10/100 Mbps
Alimentation électrique	Adaptateur secteur 12V
Dimensions approximatives	25 x 15 x 5 cm
Poids	0,8 kg
Compatibilités	Compatible avec la plupart des FAI et des appareils Wi-Fi
Fonctions principales	Partage de connexion, sécurité WPA/WPA2, gestion du trafic
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'eau
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Sécurité	Chiffrement WPA/WPA2, pare-feu intégré
Informations générales	Installation facile via interface web, support technique disponible

FOIRE AUX QUESTIONS - WIRELESS G MODEM ROUTER HERCULES

Comment réinitialiser mon HERCULES WIRELESS G MODEM ROUTER ?

Pour réinitialiser votre modem routeur, localisez le bouton de réinitialisation au dos de l'appareil. Maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela rétablira les paramètres d'usine.

Pourquoi mon modem ne se connecte-t-il pas à Internet ?

Vérifiez d'abord les connexions physiques et assurez-vous que le câble Ethernet est bien branché. Ensuite, redémarrez votre modem et votre routeur. Si le problème persiste, contactez votre fournisseur d'accès Internet.

Comment changer le mot de passe de mon réseau sans fil ?

Accédez à l'interface de configuration du routeur en entrant l'adresse IP dans votre navigateur. Connectez-vous avec vos identifiants, puis recherchez l'option 'Sécurité sans fil' pour changer le mot de passe.

Mon signal Wi-Fi est faible, que faire ?

Assurez-vous que le routeur est placé dans un endroit central de votre maison, éloigné des objets métalliques et des appareils électroniques. Vous pouvez également essayer de changer le canal Wi-Fi dans les paramètres.

Comment mettre à jour le firmware de mon HERCULES WIRELESS G MODEM ROUTER ?

Téléchargez la dernière version du firmware depuis le site officiel d'Hercules. Accédez à l'interface de configuration du routeur, puis allez dans 'Mise à jour du firmware' et suivez les instructions pour le mettre à jour.

Comment connecter un nouvel appareil à mon réseau ?

Recherchez le réseau Wi-Fi de votre modem dans les paramètres Wi-Fi de votre appareil, entrez le mot de passe et connectez-vous. Si le réseau est caché, vous devrez ajouter le SSID manuellement.

Que faire si le routeur ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une source d'alimentation et que l'alimentation fonctionne. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation ou contactez le support technique.

Est-ce que je peux utiliser ce routeur avec un autre fournisseur d'accès Internet ?

Oui, le HERCULES WIRELESS G MODEM ROUTER est compatible avec la plupart des fournisseurs d'accès Internet. Assurez-vous simplement de configurer correctement les paramètres de connexion.

Comment sécuriser mon réseau sans fil ?

Utilisez un mot de passe fort pour votre réseau Wi-Fi, activez le chiffrement WPA2 et désactivez la diffusion du SSID si vous souhaitez cacher votre réseau.

MODE D'EMPLOI WIRELESS G MODEM ROUTER HERCULES

2.1. Lancer l'assistant d'installation du Modem routeur Hercules 7
2.2. Etape 1: Comment placer son modem routeur.. 7
2.3. Etape 2 : Comment brancher son modem routeur

2.3.1. Désinstaller son ancien modem ou désactiver la connexion automatique à son ancien modem 9
2.3.2. Contourner le Gestionnaire d'accès (contrôle parental) 10

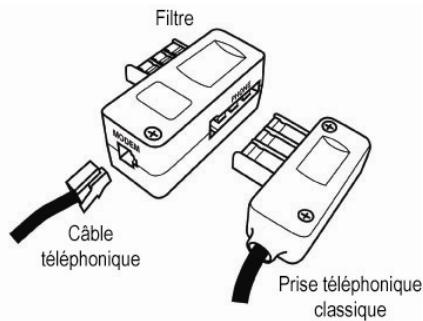

2.3.3. Installer un filtré (conseille) 11
2.3.4. Brancher le modem routeur 11

3. WIFI MANAGER,LE GESTIONNAIRE POLYVALENT 12

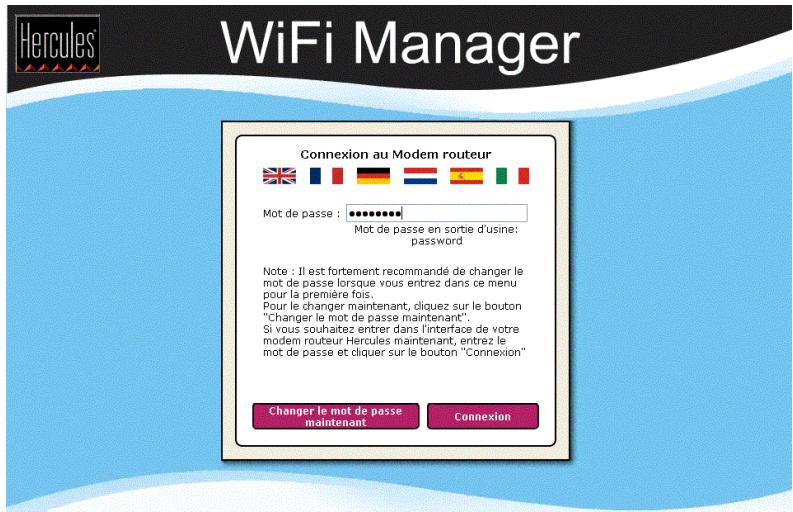

3.1. Ouvir les portes du WiFi Manager 12

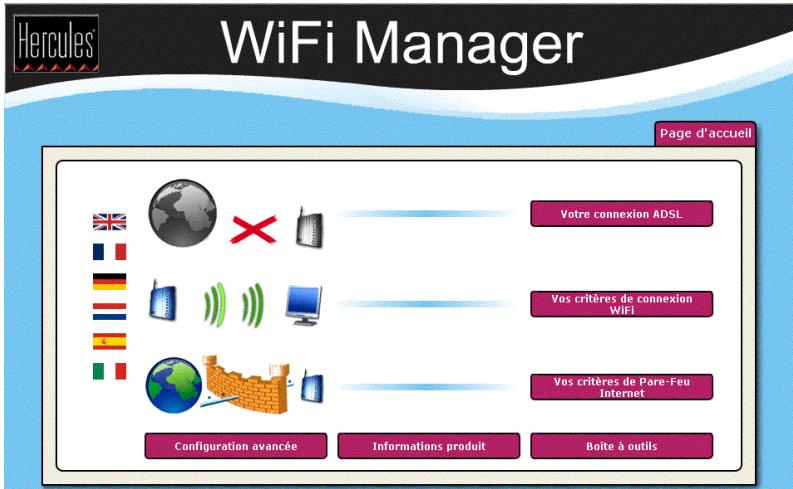

3.2. Changer le mot de passer du WiFi Manager 13
3.3. Naviguer dans l'interface du WIFI Manager 15
3.4. Connecter le modem routeur à son compte Internet 15

3.4.1. Configurer sa connexion ADSL 16
3.4.2. Tester sa connexion ADSL 17
3.4.3. Résoudre les éventuelles difficultés d'accès à WiFi Manager ou à Internet 18

3.5. Maitriser son réseau WiFi sur le bout des doigs 21

3.5.1. Personneliserson reseauWiFi 21

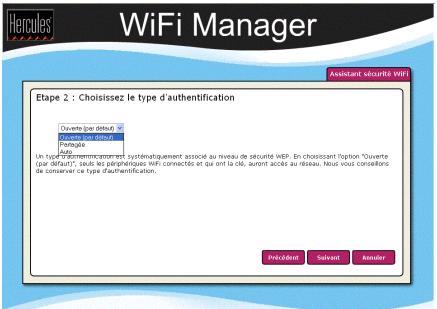

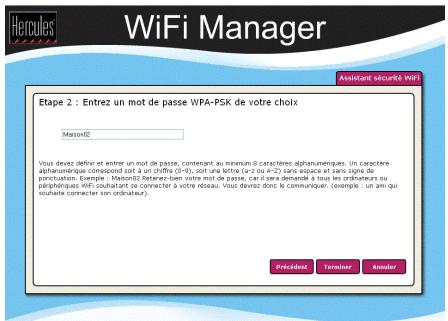

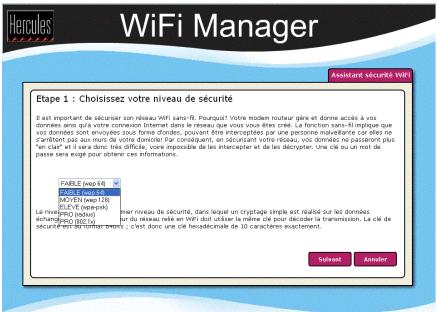

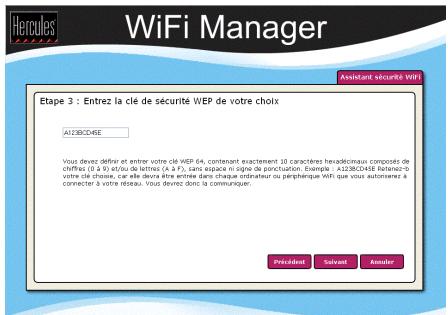

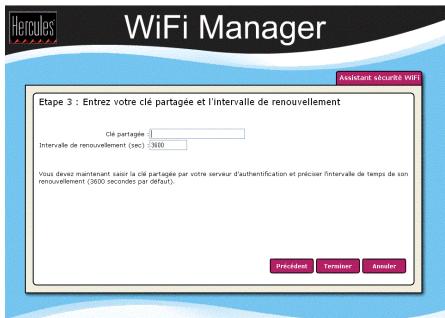

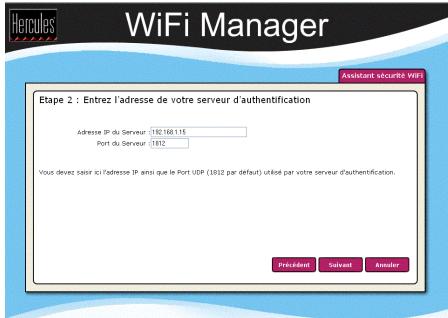

3.5.2. Sécuriser son réseau WiFi à l'aide de l'assistant 22

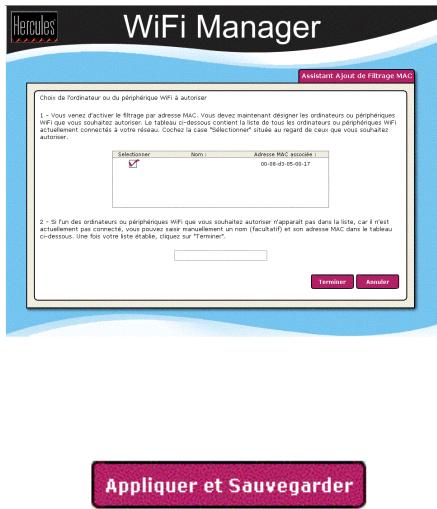

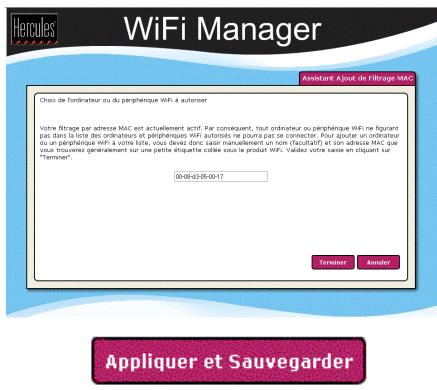

3.5.3. Limiter l'accès de son réseau WiFi à certains ordinateurs et péphériques WiFi 25
3.5.4. Désactiver son réseau WiFi 27

3.6. Le pare-feu, la protection ultime contre les attaques Internet 27

4. BIENVENUE DANS LA WIRELESS ATTITUDE ^TM 28

4.1. Quelques prérequis 28
4.2. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL............ 28

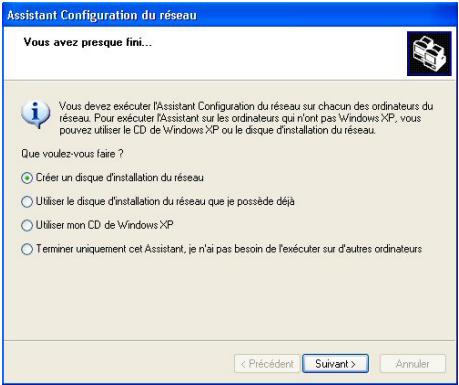

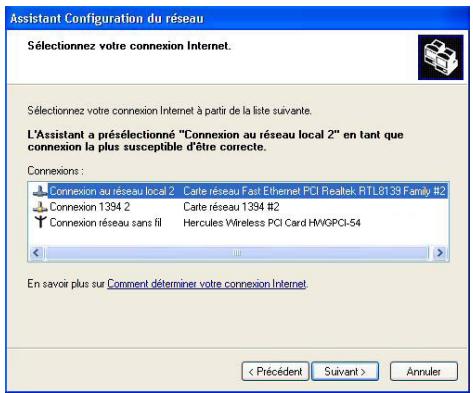

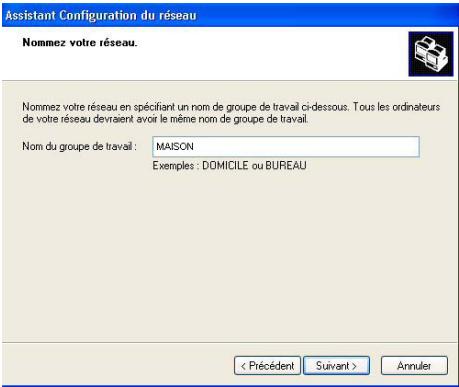

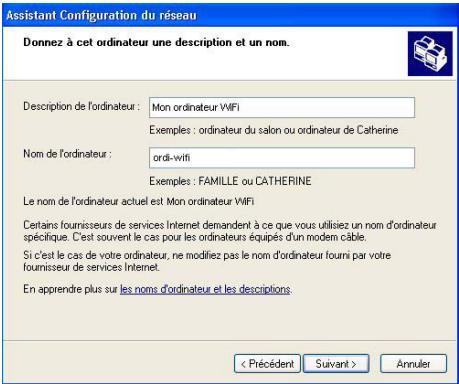

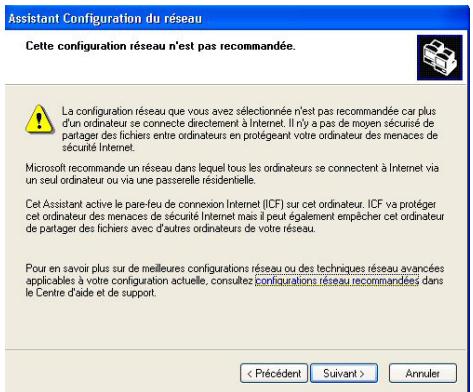

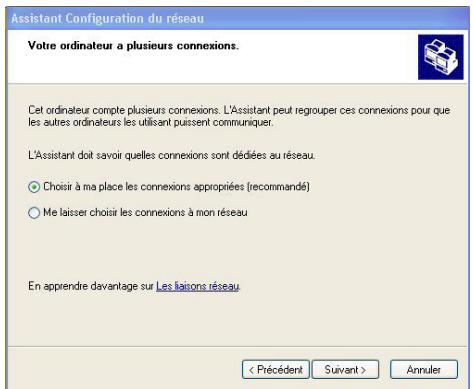

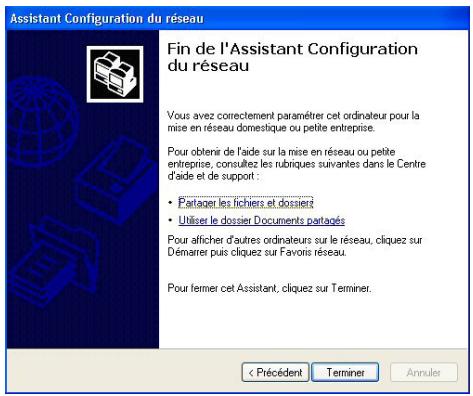

4.2.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure 28

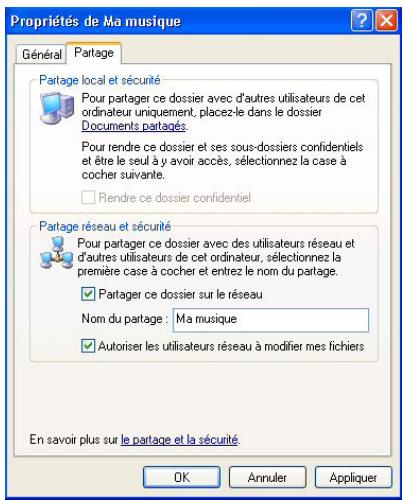

4.2.2. Windows XP : Mettre en partage des dossiers 32
4.2.3. Ordinateurs sous Windows XP: Acceder aux dossiers partages 34

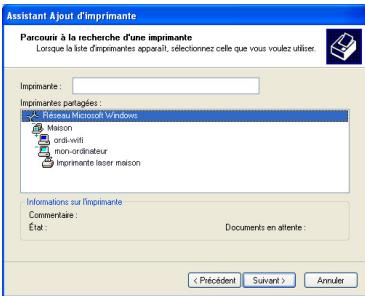

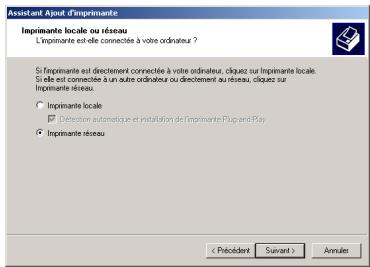

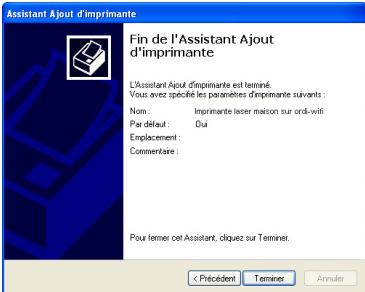

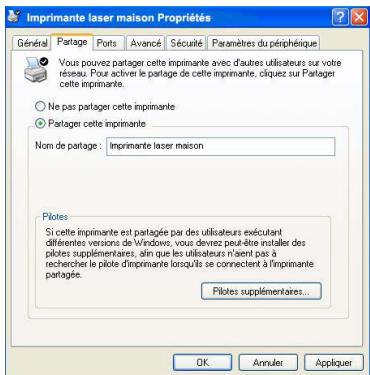

4.2.4. Windows XP: Mettre en partage une imprimante 34

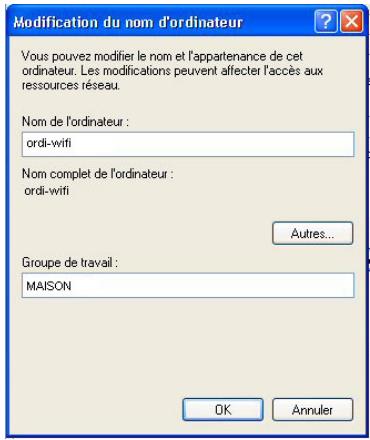

4.2.5. Windows XP: Modifier le nom d'un groupe de travail 36
4.2.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 37

4.3. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL 37

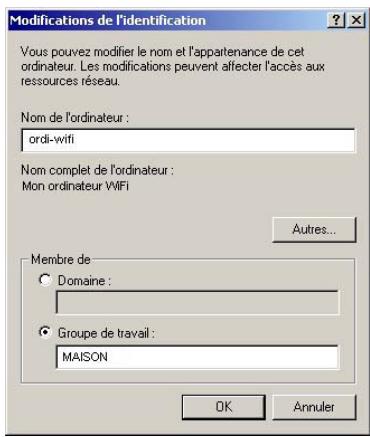

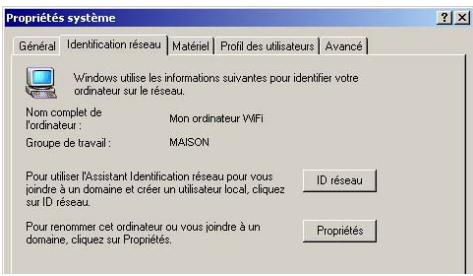

4.3.1. Creer un groupe de travail sous Windows 2000 37

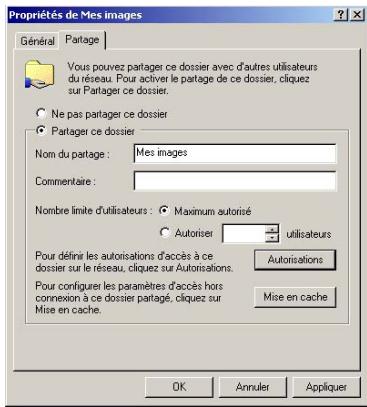

4.3.2. Windows 2000: Mettre en partage des dossiers 38

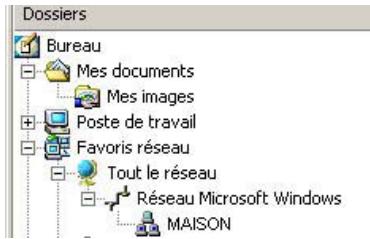

4.3.3. Ordinateurs sous Windows 2000: Acceder aux dossiers partages 38
4.3.4. Windows 2000: Mettre en partage une imprimante 39

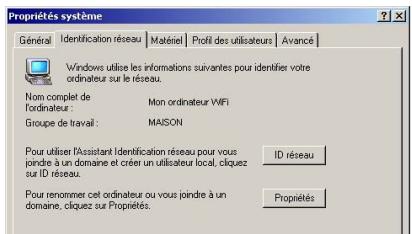

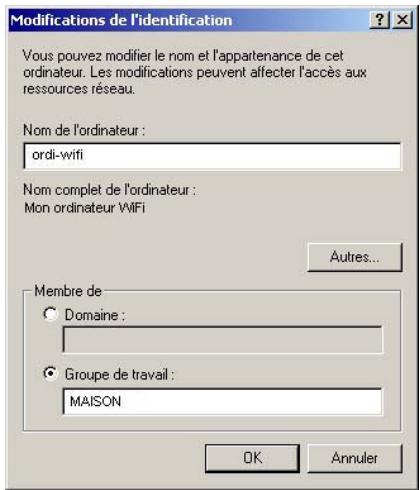

4.3.5. Windows 2000: Modifier le nom d'un groupe de travail 40

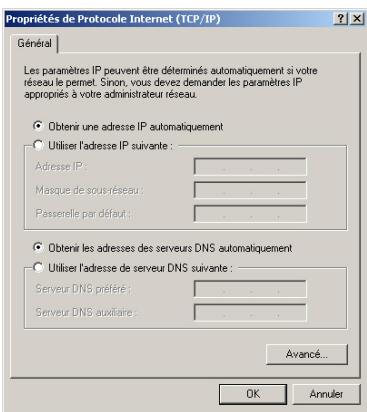

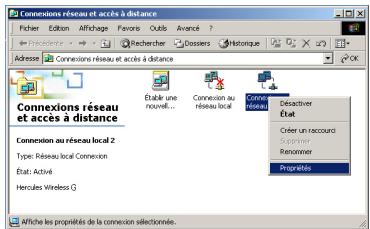

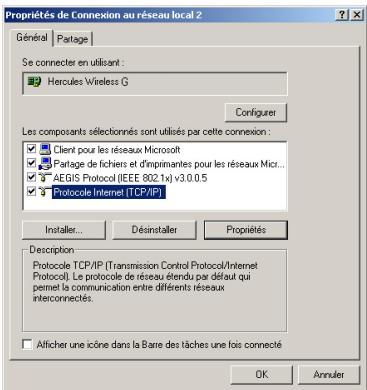

4.3.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure 41
4.3.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances). 42

4.4. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL 43

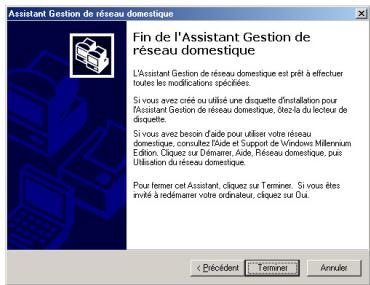

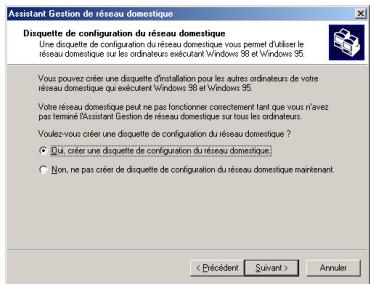

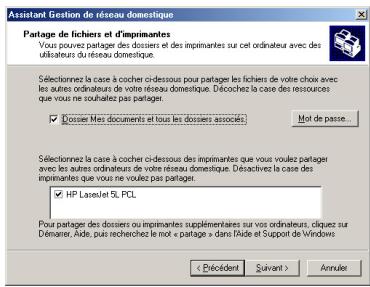

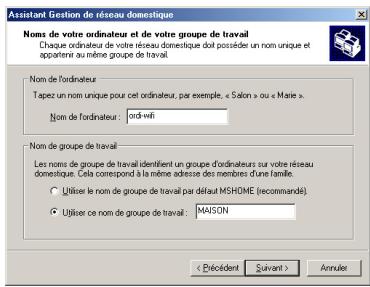

4.4.1. Windows Me : Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure 43

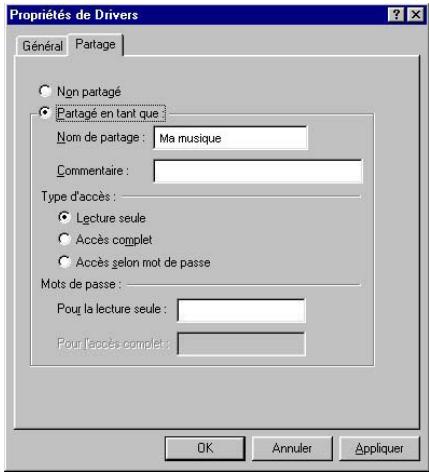

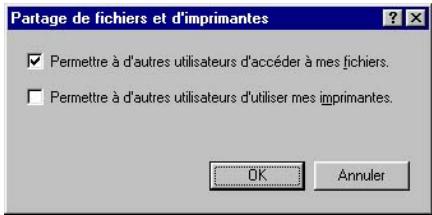

4.4.2. Windows Me : Mettre en partage des dossiers 45
4.4.3. Ordinateurs sous Windows Me : Acceder aux dossiers partages 46

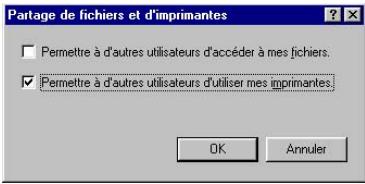

4.4.4. Windows Me : Mettre en partage une imprimante 46

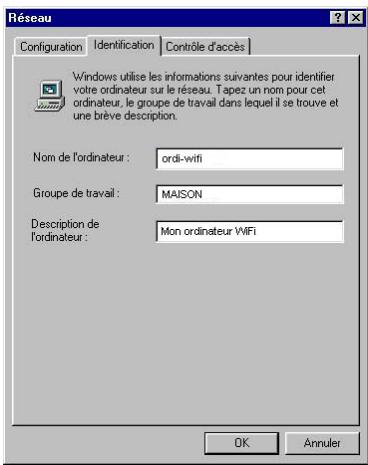

4.4.5. Windows Me : Modifier le nom d'un groupe de travail 48
4.4.6. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 48

4.5. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL 49

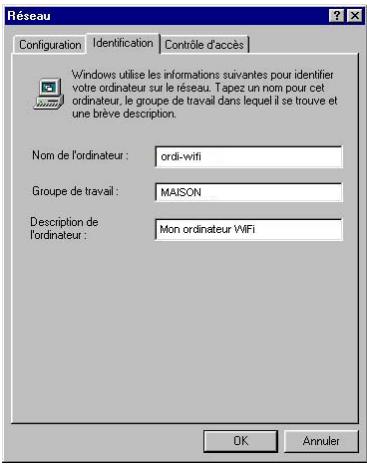

4.5.1. Windows 98 SE: Creer un groupe de travail 49

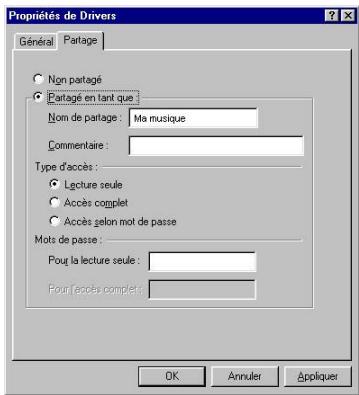

4.5.2. Windows 98 SE: Mettre en partage des dossiers 49
4.5.3. Ordinateurs sous Windows 98 SE: Acceder aux dossiers partages 50

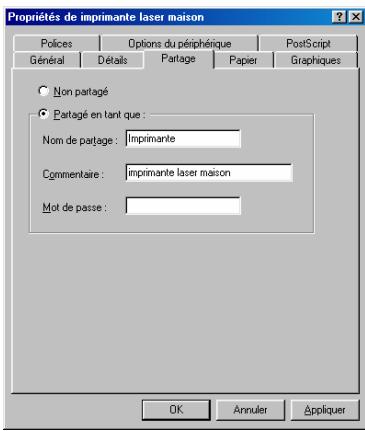

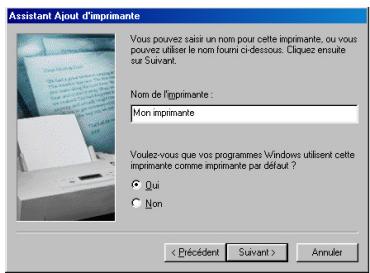

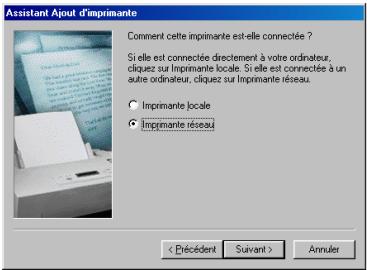

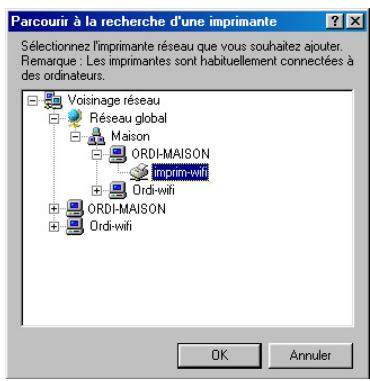

4.5.4. Windows 98 SE: Mettre en partage une imprimante 50

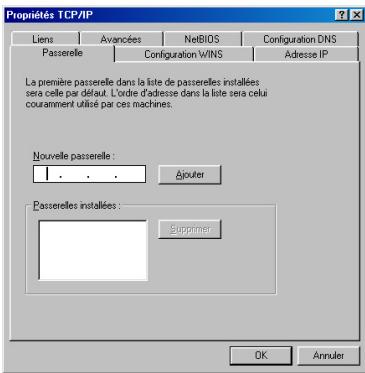

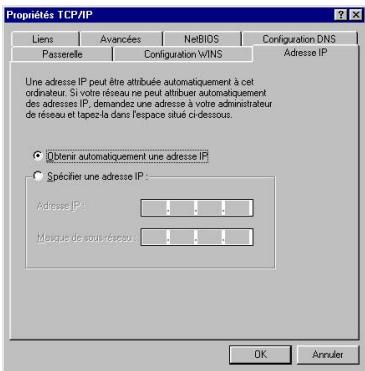

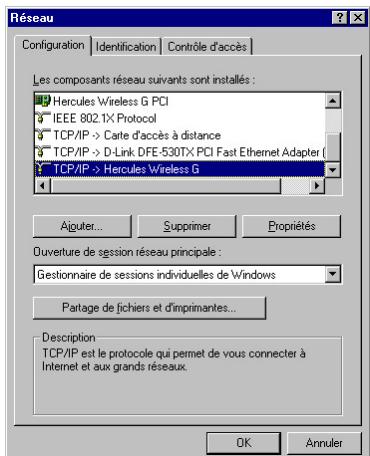

4.5.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure 52
4.5.6. Windows 98 SE: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances) 53

1. CONFIGURATION MANUELLE DE SA CONNEXION ADSL 54

5.1. Réunir ses paramètres de connexion ADSL 54
5.2. Saisir ses parametes de connexion ADSL 56

5.2.1. Tester sa connexion ADSL 59
5.2.2. Se reconnectier ou effacer les champs 60

1. WIFI MANAGER POUR LES UTILISATEURS AVERTIS 61

6.1. Configurer les options avancées du réseau WiFi 61
6.2. Configurer son pare-feu Internet 63

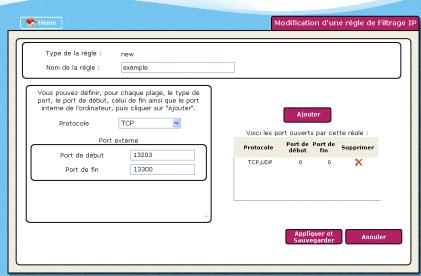

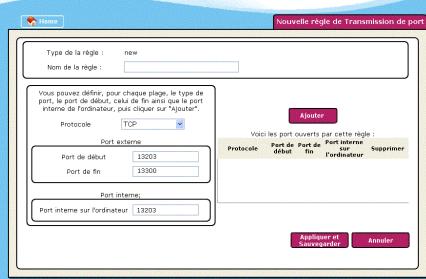

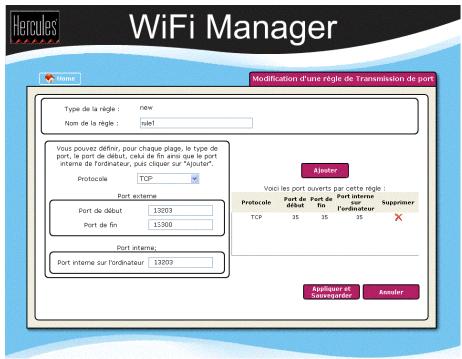

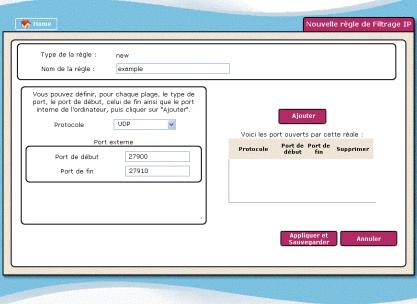

6.2.1. Ouvrir des ports dans le pare-feu pour certains services Internet 63
6.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet 66

6.3. Une boite à outils aux multiples facettes 69

6.3.1. Redemarrer le Modem routeur Hercules 69

6.3.2. Redemarrer la fonction WiFi 69
6.3.3. Charger/Sauvegarder ses parametes 70
6.3.4. Récupérer sa configuration d'origine 71
6.3.5. Mettre a jour le firmware 71

6.4. Les autres options avancées 72

6.4.1. Configurer le serveur DHCP 72
6.4.2. Gérer les adresses IP des ordinateurs du réseau local 73
6.4.3. Activer/Désactiver la prise en charge UPnP 74
6.4.4. Controller à distance le Modem routeur Hercules via Internet 74
6.4.5. Modifier le mot de passer du Modem routeur Hercules 75

6.5. Informations produit 75

1. GLOSSAIRE 76
2. ASSISTANCE TECHNIQUE 79
3. GARANTIE 79
4. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT 79

1. VOTRE MODEM ROUTEUR HERCULES

Votre Modem routeur Hercules, ou Hercules Wireless G Modem ADSL Router, combine astucieusement deux produits en un : il est à la fois routeur WiFi et modem ADSL.

Votre Modem routeur Hercules va vous ouvrir les portes du WiFi et vous faire découvert une nouvelle façon de communiquer entre plusieurs ordinateurs, partager son accès Internet, ses périhériques, ses données... sans la contrainte des câbles.

Votre produit a fait l'objet d'un grand soin de conception. A la fois simple d'utilisation et convivial, il s'aresse aussi bien aux débutants qu'aux utilisateurs avertis.

Et maintainant, laissez-vous guider et adoptez, vous aussi, la Wireless Attitude™!

1.1. Recommendations

• N'ouvrez enaucun casvoire Modem routeur Hercules,vous risqueriez d'endommager les composants internes.

• Pour prévenir tout risque d'incendie ou de décharge électrique, tenez votre routeur éloigné :

• de la pluie ou de l'humidité, de tout fluide (eau, produits chimiques ou tout autre liquide),

• de sources de chaleur telles que radiateurs, cuisinières ou tout autre apparéil émetteur de chaleur (y compris les amplificateurs),

• des rayons directs du soleil.

• Ne couvrez pas votre modem routeur.

• Débranchez le cordon d'alimentation du routeur si vous prévoyez de ne pas l'utiliser pendant une période prolongée. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit.
• Débranche le routeur avant tout nettoyage. Utilisez un chiffon doux et évitez l'usage d'aerosols.

1.2. Specifications

Hercules Wireless G Modem ADSL Router, dénommé dans la suite du manuel Modem routeur Hercules, est doté de 4 fonctionnalités : (1) modem ADSL, (2) routeur sans fil WiFi 802.11g, (3) commutateur LAN 10/100 et (4) pare-feu Internet.

• Normes ADSL : modulation et démodulation DMT, détction tonalité en mode faible consommation, ITU 992.1 (G.dmt) Annexe A, ITU 992.2 (G.lite), ITU 992.3 ADSL2 (G.dmt.bis), ITU 992.4 ADSL2 (G.lite.bis), ITU 992.5 ADSL2+ (peut nécessiter une mise à jour selon les pays)
  Modem adaptatif plein débit : débit max. descendant = 24 Mbps (ADSL2+)
  Support mode WAN
  Support mode LAN
  Support mode Routeur
  Point d'accès sans fil 802.11g
• Spécification RF : bande de fréquences = 2400-24835 MHz
  Puisance max.de transmission:100mW
  Une antenne interne, une antenne externe orientable et detachable
  4 connecteurs RJ-45 pour une connexion LAN Ethernet 10/100 Mbps
  Support Auto MDIX (detection automatique des cables croisés)
  Conformité avec la Specification IEEE 802.3u
  Support du contrôle de flux IEEE 802.3x en mode Full Duplex
• Fonctions de sécurité : WEP/WPA/filtrage par adresse MAC
  Pare-feu SPI
  Alimentation CC externe, entree : 200~240 V, 50/60 Hz, sortie : 7,5 V CC/1 A
  Voyants bleus en façade
• Mise à jour logicielle via le port Ethernet

1.3. Configuration requise

Pour acceder aux paramètres de configuration :

Intel Pentium III, AMD Athlon/AMD-K6
64 Mo de RAM
Carte reseau Ethernet 10/100 RJ45
Lecteur de CD-ROM
- Systeme d'exploitation: Microsoft Windows 98 SE, Me, 2000, XP

Pour acceder à Internet :

Ligne Internet active
Internet Explorer 6.0, Netscape Navigator 4.7 ou Mozilla Firefox 1.0 ou supérieur

1.4. Contenu de la boite

Vérifie que les éléments suivants sont bien présents dans la boîte de votre Modem routeur Hercules :

Hercules Wireless G Modem ADSL Router
Antenne détachable
Socle vertical
- CD-Rom contenant l'assistant d'installation et le manuel de l'utiliser au format pdf.
Cable Ethernet (gris)
Cable tellephonique (noir)
Adaptateur secteur
Manuel de l'utilisateur papier en français

1.5. Description de la façon

^品 :voyant d'alimentation
:voyantWiFi:allumési la connexionWiFiest active, clignote lors des transferts de données
1: 4 voyants correspondant aux 4 ports Ethernet : levoyant est allumé si le port correspondant estconnecté à un périphérique, il clignote lors destransfers de données
:voyant Internet : allumé si la ligne ADSL est active, clignote lors des transferts de données

: bouton On/Off

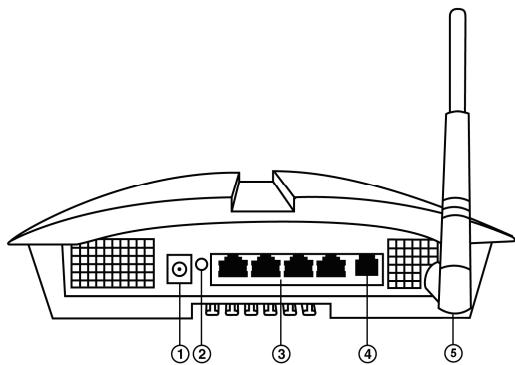

1.6. Description de la connectique

① Prise d'alimentation pour branchier l'adaptateur secteur
② Bouton de réinitialisation des paramètres usine
3 Quatre ports Ethernet permettant de relier le Modem routeur Hercules à 4 ordinateurs de bureau et/ou ordinateurs portables et/ou consoles de quelques dotés de ports Ethernet (RJ-45) afin de constituer un réseau
④ Prise ADSL pour connecter le Modem routeur Hercules à une prise téléphonique
⑤ Connecteur doré d'antenne (SMA)

2. INSTALLATION DU MODEM ROUTEUR HERCULES

Pour vous faciliter la tâche, Hercules vous propose de lancer un assistant qui va vérifier avec vous, étape par étape, que vous réaliserez correctement l'installation du modem routeur.

2.1. Lancer l'assistant d'installation du Modem routeur Hercules

L'assistant, disponible sur le CD-Rom fourni avec le modem routeur, va vous guider au cours des différentes étapes d'installation. Pour vous aider dans cette installation, chacune des étapes est décrite ci-dessous.

• Insérez le CD-ROM fourni dans votre lecteur de CD-ROM.

L'assistant d'installation apparait automatiquement.

Si le menu d'installation ne se lance pas automatiquement :

• Double-cliquez sur Poste de travail.

• Double-cliquez sur

• Si nécessaire, double-cliquez sur Setup.exe.

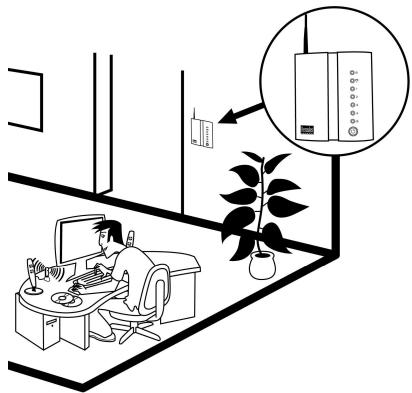

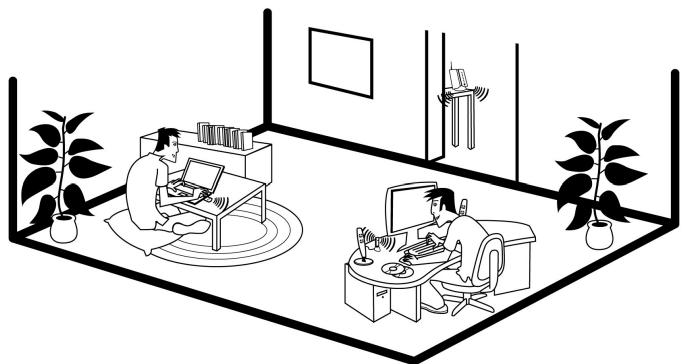

2.2. Etape 1: Comment placer son modem routeur

Sortez le modem routeur de sa boîte et l'antenne détachable. Vissez l'antenne sur le connecteur doré ⑤ situé à l'arrête du modem routeur, jusqu'à son blocage.

Pour vous aider àCHOISIR le meilleur endroit pour placer voire Modem routeur Hercules, nous you donnons ci-apres des conseils que you pourrez adapter en fonction de vrie environnement (nome de pieces, d'ordinateurs, etages, presence d'obstacles, emplacement des prises secteur et telephone...).

Positionnez le modem routeur à proximé d'une prise téléphonique murale et d'une prise secteur. Evitez toute rallonge téléphonique pouvant affecter la qualité et le débit de votre connexion ADSL.
Privilégiez une pierce centrale par rapport à tous vos ordinateurs et périhériques WiFi.

Respectez une distance minimale de 2 m entre le modem routeur et les ordinateurs et périhériques WiFi.
Si vous possédez plusieurs ordinateurs ou périhériques WiFi disposés à des étages différents, par exemple au rez-de-chaussée et au premier étage, positionné idéalement le Modem routeur Hercules au rez-de-chaussée.

Les performances WiFi du modem routeur peuvent être fortement affectées par certains obstacles, tels que la présence de papier (bibliothèque), de métal, d'eau (aquarium), ou d'un mur en béton armé entre le Modem routeur Hercules et les adaptateursurs WiFi.

• Positionnez le Modem routeur Hercules de façon à ce qu'il s'intègre le peux possible dans votre environnement :

en position verticalie, grace au socle fourni,

en position horizontal, à plat sur un bureau, par exemple,

en position murale : dans ce cas, il suffit de fixer le Modem routeur Hercules à un mur à l'aide de 4 vis (non fournies).

Dans tous les cas, l'antenne doit être positionnée à la verticale.

2.3. Etape 2 : Comment brancher son modem routeur

2.3.1. Déinstaller son ancien modem ou désactiver la connexion automatique à son ancien modem

Si vous avez déjà installé un modem ADSL USB ou Ethernet sur votre ordinateur et que vous ne souhaitez plus utiliser votre ancien modem, nous vous conseillons de le désinstaller, comme expliqué ci-après. Si vous souhaitez le conserver, vous allez devoir désactiver la connexion automatique à ce modem. L'objetif de cette opération consiste à étabir la connexion Internet au travers du réseau local TCP/IP créé par le Modem routeur Hercules et non plus directement via votre ancien modem ADSL.

Si vous n'avez jamais installé de modem, vous pouvez passer directement au chapitre 2.3.2. Installer un contrôle.

Vous n'avez plus l'intention d'utiliser le modem livre par votre fournisseur d'accès :

• Eteignez fais débranchez vos ancien modem.
• Désinstallé le logiciel livré par votre fournisseur d'accès, ainsi que les pilotes du modem. Pour plus d'informations, reportez-vous au manuel de l'utilisateur de votre modem.

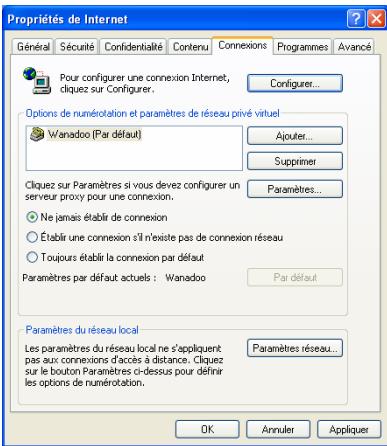

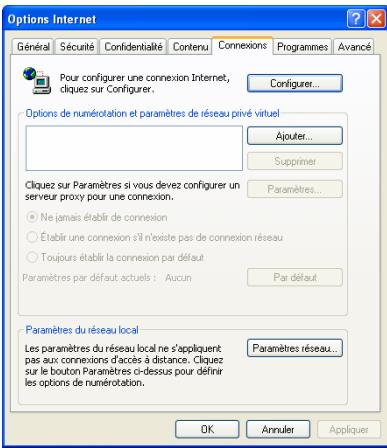

Vous ne souhaitez pas désinstaller le modem livre par votre fournisseur d'accès :

Afin d'eviter les conflicts logiciels, veuillez suivre la procEDURE ci-dessous :

• Ouvrez votre navigateur Internet Explorer.
• Cliquez sur Outils/Options Internet.
• Sélectionnez l'onglet Connexions.

La fenêtre Propriétés de Internet s'affiche.

Cas n^1 :YOUR FAI apparait dans la fenetre Propriétés de Internet.

• Désactivez la connexion automatique de votre ancien modem enChoosing l'option Ne jamais étabir de connexion.
• Cliquez sur OK.

Cas n^2 :YOUR FAI n'apparait pas dans la fenetre Propriétés de Internet.

La connexion automatique est gérée directement par le calculi fourni par toute FAI.

• Reportez-vous au manuel de l'utilisateur de votre ancien modem ADSL ou du logiciel de votre FAI pour savoir comment désactiver la connexion automatique et/ou pour que la connexion Internet s'effectue via un réseau local (TCP/IP).

Rappel: c'est le Modem routeur Hercules qui va creer un réseau local au travers duquel les ordinateurs vont acceder à Internet.

Vous trouvez égarlement des informations sur notre site Internet (FAQ...) à l'adresse www.hercules.com.

2.3.2. Contourner le Gestionnaire d'accès (contrôle parental)

Si vous avez activé le Gestionnaire d'accès dans votre navigateur Internet afin de contrôler l'accès à certains sites susceptibles de proposer un contenu à caractère violent ou autre, vous ne pourrez pas vous connecter immidiatement au WiFi Manager.

Au lancement du QuickAccess, le Gestionnaire d'accès vous demandera l'autorisation de visiter le site http://192.168.1.1. Ce site correspond à l'interface WiFi Manager présente sur votre modem routeur. Pour y acceder, il vous suffit d'acceter l'autorisation d'affichage de ce site. L'adresse du modem sera ainsi ménorisée dans le navigateur Internet et par la suite vous accéderez directement au WiFi Manager.

2.3.3.Installer un filtré (conseilé)

Nous vous conseillons tout d'abord d'installer un filtré (généralement fourni par votre FAI (fournisseur d'accès), ou disponible à la vente, si vous n'en posséez pas) sur chaque prise téléphonique reliée à un équipement téléphonique (un équipement téléphonique peut être un téléphone, un fax, un répondeur ou votre modem routeur). Sachez que cette opération n'est pas obligatoire. Cependant, en l'absence de filtré, la qualité de vos communications téléphoniques risque d'être dégradée.

Si vous ne possedez pas de filtre, adressez-vous à votre fournisseur d'acces ADSL pour connaître le modele requis (les filtres sont disponibles à la vente dans les magasins de bricolage ou de téléphonie).

1. Branchez une extrémité du cable téléphonique (noir) sur le connecteur MODEM (RJ11) du filtre.
2. Branchez l'autre extrémité du cable sur la prise ADSL ④ de votre Modem routeur Hercules.
3. Branchez le filtré sur votre prise téléphonique murale.

Le connecteur PHONE permet de connecter la prise classique de votre équipement téléphonique. Le cas échéant, vérifie que vous téléphone émet une tonalité.

2.3.4.Brancher le modem routeur

1. Connectez le cordon d'alimentation du Modem routeur Hercules à la prise d'alimentation ① et branchez l'adaptateur secteur sur la prise secteur.
2. Allumez le Modem routeur Hercules en appuyant sur le bouton On/Off

Levoyant d'alimentation s'allume et la séquence d'initialisation démarre. Cette opération peut prendre jusqu'à 5 minutes au cours desquelles les voyants WiFi, Internet et 1-2-3-4 vont successivement s'allumer ou clignoter.

L'initialisation prend fin lorsque les voyageurs Internet ^出 (si vous ligne ADSL est active) et WiFi restent allumés.

1. Vous pouvez maintainant connecter le cable Ethernet fourni (cable gris ③) à l'un des 4 ports Ethernet du Modem routeur Hercules et au port Ethernet (RJ-45) de l'adaptateur réseau de votre ordinateur.
   Levoyant correspondant au numero du port Ethernet que vous avez choisi s'allume.
2. L'assistant you propose enfin d'installer « Hercules Quick Access », l'utilitaire de connexion rapide au WiFi Manager.

Si vous ne souhaitez pas installer cet utiliser, vous ne pourrez acceder au modem routeur qu'en tmt manuellement son adresse (voir 3.1 Ouvrir les portes du WiFi Manager).

3. WIFI MANAGER, LE GESTIONNAIRE POLYVALENT

Avec WiFi Manager, rien de plus simple que de remplacer son ancien modem ADSL par le Modem routeur Hercules et faire ainsi profiter tous les ordinateurs de la maison ou de sa petite entreprise de son accès Internet, ou de creer simplement un réseau sans fil.

Concretement, WiFi Manager est l'interface permettant de dialoguer avec votre Modem routeur Hercules, de configurer une connexion ADSL, manuellement ou automatiquement, de configurer votre réseau sans fil ou votre pare-feu Internet.

3.1. Ouvrir les portes du WiFi Manager

L'assistant: L'assistant.

• Pour acceder à la porte d'entrée du WiFi Manager, double-cliquez simplement sur l'icone Hercules Quick Access placée sur votre Bureau.

La fenêtre de connexion au modem routeur s'affiche.

Ou, si vous vous avez choisi de ne pas installer l'icone de lancement rapide :

• Ouvrez le navigateur de votrechioix (Internet Explorer ou Netscape Navigator) et entrez l'adresse 192.168.1.1.

Yououvoutrouvemaintenantdevantla ported'entreequilyoufaudrarovriral'aide d'unmotdepasse.

• Pour ouvrir la porte, entrez le mot de passer par défaut ou entrez votre propre mot de passer si vous en avez défini un (pour savoir comment définir son propre mot de passer, reportez-vous au chapitre 3.2 Changer le mot de passer du WiFi Manager).
• Cliquez sur Connexion.

Le mot de passer vous permet de rester le seul à pouvoir acceder à votre WiFi Manager, donc aux hétres de votre Modem routeur Hercules. C'est pourquoi il est important de le changer lors de la ere utilisation (voir ci-après).

3.2. Changer le mot de passer du WiFi Manager

Si vous franchissez pour la première fois la porte du WiFi Manager, il est conseilé de changer le mot de passer par défaut, password, directement depuis le panneau Connexion au modem routeur.

Changer le mot de passermentant

Changement de mot de passer

Vous avrez demandé à changer le mot de passée. Entrez l'ancien mot de passée, puis le nouveau. Confirmez le nouveau mot de passage puis cliquez sur le bouton "Confirmer et connecter".

Ancien mot de

passe :

Nouveau mot de

pause

Confirmer nouveau
mot de passer:

• Cliquez sur le bouton Changer le mot de passermentant.
• Saisissez l'ancien mot de salle (password, si c'est la première fois), le nouveau, que vous choisissez, puis confirmez le nouveau mot de salle.
• Cliquez sur Confirmer et connecter pour mémoriser le mot de passer et vous connecter.

La porte du WiFi Manager s'ouvre sur la page d'accueil ci-dessous. Vous pouvez désormais explorer toutes les fonctionnalités de votre Modem routeur Hercules.

3.3. Naviguer dans l'interface du WIFI Manager

L'interface du WIFI Manager a eté concue dans le but de facilititer la navigation dans les différents menus. Cependant, si vous vous sentez perdu, vous pouvez à tout moment cliquer sur le bouton Accueil et revenir ainsi sur la page d'accueil, point de départ de toutes les fonctionnalités de votre Modem routeur Hercules.

Type	Description
Redémarrer maintainant	Bouton déclenchant une action auprès du Modem routeur Hercules ou ouvrant une nouvelle page.
Votrec connexion ADSL	Nom de la page actuellément affichée.
	Langue dans laquelle s'affiche le texte de l'interface.
Accueil	Bouton permettant de revenir à la page d'accueil.
Appliquer et Sauvegarder	Un des boutons les plus importants du WiFi Manager : tant que vous n'avez pas cliqué sur ce bouton, toutes les modifications apportées ne sont ni appliquées ni méorisées dans le Modem routeur Hercules.
Annuler	Bouton permettant d'annuler les modifications et de revenir à la page précédente
Préçédent	Bouton permettant de revenir à l'écran précédent.
Suviant	Bouton permettant de passer à l'écran suivant.

3.4. Connecter le modem routeur à son compte Internet

Voupez rempacer avantageusementYOURancienmodem ADSLparleModemrouteurHerculesqui offre des fonctionnalités plus etendues:il est à la fois modem ADSL,routeurWiFi802.11g,commutateur LAN 10/100 et pare-feu Internet.

Lorsque l'initialisation de votre modem routeur est terminée, votre connexion WiFi et votre pare-feu sont actifs. En revanche, il vous reste à enterer vos paramètres de connexion ADSL afin de profiter d'Internet. Pour cela, il suffit de posseder un compte auprès d'un fournisseur d'accès Internet (FAI), une ligne ADSL activée et de réunir les informations fournies par votre FAI, que vous trouvez notamment dans votre courrier d'abonnement (identifant de connexion, mot de passer de connexion,...).

3.4.1. Configurer sa connexion ADSL

Avec WiFi Manager, inutil d'être un expert en informatique pour configurer une connexion ADSL. Quelques informations suffisent pour profiter immédiatement de son abonnement Internet, car les paramètres de connexion des principaux fournisseurs d'accès (Wanaroo, AOL, Free (non-dégroupé), Neuf Telecom...) sont déjà intégrés dans cette Modem routeur Hercules.

Votre connexion ADSL

Votre identifiant de connexion :

username

Votremotede pascede connexion:

Rester constamment connecté :

Rester constamment connecté :

Se déconneter automatiquement

apres 60 minutes d'activité

-Dans la page d'accueil, cliquez sur Notre connexion ADSL.

Si vous FAI figure dans la liste énoncée à l'écran:

• Dans la page Notre connexion ADSL, entrez votre identificant de connexion et votre mot de passage de connexion dans les champs correspondants.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI.

-Si vous le souhaitez, vous pouvez Rester constamment connecté, ce qui laissevre connexion Internet active à tout moment.
-Ou vous pouvez définir un-delai de déconnexion après inactivité en décochant la case Rester constamment connecté et en entrant le nombre de minutes souhaite.

Si vous n'utilise pas Internet au bout de ce début, le modem se déconnecte. Il se reconnecte ensuite automatiquement lors que vous essayez d'acceder de nouveau à une page Internet depuis l'un de vos ordinateurs.

Si vous FAI ne figure pas dans la liste ou si les paramètres de votre connexion sont spécifiques :

Nosvouinvitonsaentre manuellementvos parametresde connexion (reportez-vous au chapitre 5. Configurationmanuelle de sa connexion ADSL).

Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer

et Sauvegarder pour sauvegarder les parametes.

Etat de la connexion : Connecté

Débit descendant : 2048 kbps

Débit montant : 160 kbps

• Vérifiez, en bas de l'écran, que votre modem routeur est bien connecté.

Si vous modem routeur est connecté :

• Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinateur) et le Débit montant (vitesse de transfert des données de l'ordinateur vers Internet).

Ces informations sont données en Kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.

-Vous trouvrez enfin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.

Si vous modem routeur n'est pas connecté :

• Vérifiez que vous avez correctement saisi votre identifient et votre mot de passer de connexion.
  -Si la saisie est incorrecte, entrez à nouveau ces informations.
• Sinon, passez en mode de configuration manuelle (reportez-vous au chapitre 5. Configuration manuelle de sa connexion ADSL).

3.4.2. Tester sa connexion ADSL

Maintenant que votre connexion ADSL est configurée sur votre Modem routeur Hercules, vous pouvez effectuer un premier test de connexion et vérifier que vous avez accès à Internet.

Pendant ce test, laissez le cable Ethernet branché.

• Lancez un navigateur Internet (Internet Explorer, Netscape Navigator ou Mozilla Firefox) depuis votre ordinateur.
• Entrez l'adresse www.hercules.com.

La page d'accueil du site Hercules doit s'afficher.

Si vous connexion ADSL fonctionne :

Il est désormais temps pour vous d'apprendre à maîtriser votre réseau WiFi (reportez-vous au chapitre 3.5. Maîtriser son réseau WiFi sur le bout des doigs).

Ne débranchez pas encore votre cable Ethernet tant que votre réseau WiFi n'est pas créé, vous en besoin pour communiquer avec votre modem routeur.

3.4.3. Résoudre les éventuelles difficultés d'accès à WiFi Manager ou à Internet

Si vous n'arrivez pas à vous connecter à l'interface de WiFi Manager ou à Internet, les paramétres de votre ordinateur ne sont peut-être pas correctement configurés. Les instructions ci-après vous aideront à résoudre le problème.

Remarque: les chemins d'accès ci-dessous peuvent varier légarement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Démarrer et l'affichage du Panneau de configuration).

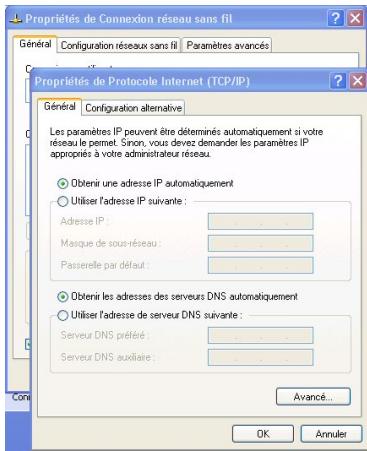

Sous Windows XP

1. Cliquez sur Demarrer/Panneau de configuration. Double-cliquez sur Connexions reseau.
2. Dans la partie Réseau local ou Internet à haute vitesse, cliquez à l'aide du bouton droit sur l'icone correspondant à votre carte réseau (ou au pont réseau, si vous en avez créé un) et selectionné Propriétés.
3. Dans l'onglet Général de la fenêtre Propriétés de Connexion au réseau local, déroulez la liste, sélectionnez et mettez en surbrillance l'élement Protocole Internet (TCP/IP).
4. Cliquez sur Propriétés, Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.
5. Cliquez sur OK pour fermer les fenêtres, puis quitterze le Panneau de configuration.

Le Modem routeur Hercules vaMAINANT pouvoir attribuer une adresse IP àvoitré ordinateur.

Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

Sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Connexions réseau et accès à distance.

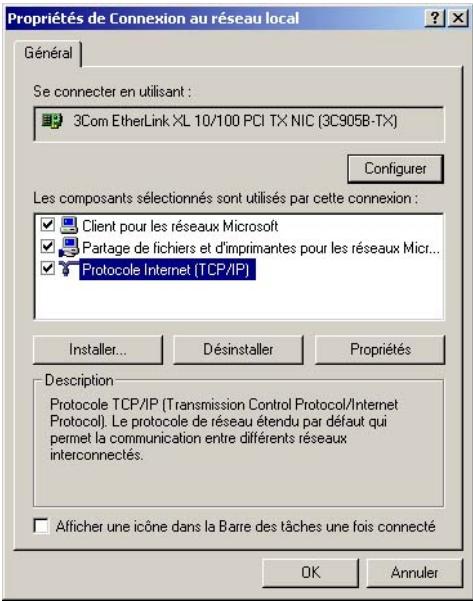

2. Clique à l'aide du bouton droit de la souris sur la connexion souhaitee et choisissez Propriétés.

3. Dans l'onglet Général, mettez en surbrillance l'élement Protocole Internet (TCP/IP).

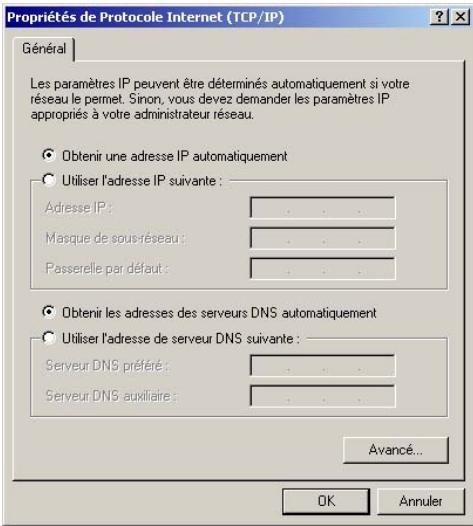

4. Cliquez sur Propriétés et Sélectionnez Obtenir une adresse IP automatiquement dans l'onglet Adresse IP et Obtenir les adresses des serveurs DNS automatiquement.

5. Cliquez sur OK pour fermer les fenêtres, puis quitterze le Panneau de configuration.

Le routeur va maintainant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le routeur à l'ordinateur. Chaque ordinateur possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

Sous Windows 98 SE/Me

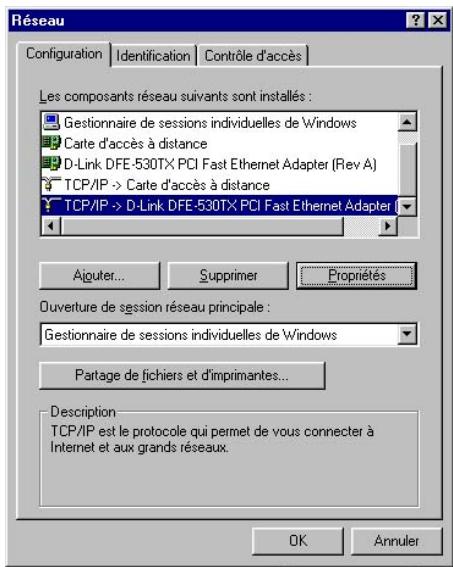

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.

2. Dans l'onglet Configuration de la fenetre Réseau, mettez en surbrillance libre une carte réseau.

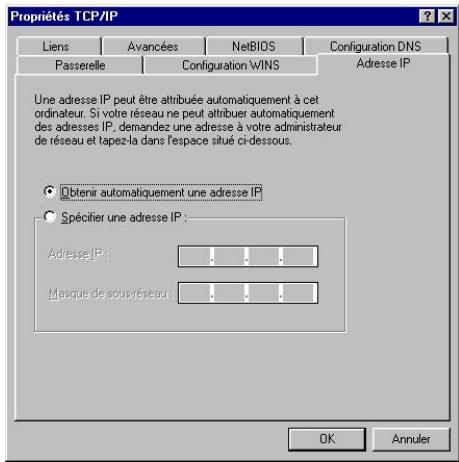

3. Cliquez sur Propriétés et Sélectionnez Obtenir automatiquement une adresse IP dans l'onglet Adresse IP.

4. Cliquez sur OK pour fermer les fenêtres, puis quitterze le Panneau de configuration.

Le routeur va maintainant pouvoir attribuer une adresse IP à votre ordinateur.

Une adresse IP est une adresse unique attribuée par le routeur à l'ordinaire. Chaque ordinaire possède une identité propre, via son adresse IP, qui permet de l'identifier auprès du réseau.

3.5. Maïtriser son réseau WiFi sur le bout des doigts

Dans ce chapitre, vous allez apprendre à personneliser votre réseau WiFi et à le sécuriser contre les tentatives d'accès non souhaitées.

La configuration de votre réseau s'effectue via le cable Ethernet reliant votre modem routeur à votre auteur. Lorsque vous aurez terminé, vous pourrez débrancher ce cable et explorer vous-même toutes les tés du WiFi que nous décrivons dans le chapitre 4. Bienvenue dans la Wireless Attitude™!

3.5.1. Personnelis er son reseau WiFi

Lorsque le point d'accès sans fil (la fonction WiFi de votre Modem routeur Hercules) est activé, WiFi Manager affiche le nom de votre réseau, le canal radio utilisé et la puissance émise. Ces paramètres peuvent être modifiés, sous certaines conditions.

Si vous decide de modifier certains paramètres, nous vous conseillons de bien respecter les mandations ci-après.

Pour personneliser son réseau WiFi :

Vos criteres de connexion WiFi

Réseau WiFi acté :

Votreréseau se nomme：

Hercules

Le canal radio (RF) utilise est :

La puissance radio émise est de :

• Dans la page d'accueil, Sélectionnez Vos critères de connexion WiFi.
  Le nom de votre réseau, le canal radio utilisé et la puissance émise sont indiqués.
• Avant de personneliser vous réseau WiFi, vérifie que la case Réseau WiFi activé est cochée.
• Personnalisez, si vous le souhaitez, le nom SSID de votre réseau (Hercules par défaut).

Le SSID (Service Set Identifier, identifiant d'ensemble de service) est le nom unique partagé par les adaptateurs WiFi et le point d'accès d'un réseau sans fil. Veiliez à ne pas égarer ce nom, car il vous servira pour connecter vos péripériques WiFi.

• Changez, si nécessaire, le canal radio utilisé par le réseau local WiFi pour communiquer (de 1 à 13).
  Changez ce paramètre uniquement si un autre émetteur utilise le même canal, ce qui pourrait entraîner une baisse des performances WiFi de votre modem routeur.
• Adaptez la puissance radio émise (de 0 à 100%) afin que votre réseau émette uniquement à la distance nécessaire (dans la limite de votre maison ou votre appartement, par exemple).

Appliqueer et Sauvegarder

• Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.

Le point d'accès redémarre. Tous les ordinateurs ou périhériques connectés en WiFi sont déconnectés. La connexion ADSL reste quant à elle active.

3.5.2. Sécuriser son réseau WiFi à l'aide de l'assistant

Créer un réseau WiFi est particulièrement intéressant lorsque vous possédez plusieurs ordinateurs ou périphériques sans fil, mais comment éviter qu'une personne extérieure s'y connecte indûment ou intercepte vos échanges de données non cryptées? Grace à l'Assistant sécurité WiFi, vous pouvez définir pas à pas vos propres choix de sécurité. Et pour vous aider àCHOISIR le niveau de sécurité qui convient le moyen à votre réseau, nous vous invitons à consulter le tableau ci-après qui récapitule les 5 types de sécurité supportés par WiFi Manager.

Type	Niveau de sécurité	Clé utilisée	Authentication
FAIBLE (wep 64)	Niveau de sécurité le plus bas, dans lequel un cryptage simple est réalisé sur les données échangées. Chaque client sans fil du réseau doit utiliser la même clé pour décoder la transmission.	Clé au format hexadecimal de 64 bits (10 caractères).Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).	Ouverte (pas d'authentication), Partagée (méthode d'authentication par clé partagée) ou Auto (authen-tification si le péripérique la demande)
MOYEN (wep 128)	Niveau de sécurité identique à celui du wep 64. Seule la longueur de la clé change.	Clé au format hexadecimal de 128 bits (26 caractères).Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F.	Ouverte (pas d'authentication), Partagée (méthode d'authentication par clé partagée) ou Auto (authen-tification si le péripérique la demande)
Type	Niveau de sécurité	Clé utilisée	Type de cryptage
ELEVE (wpa-psk)	Niveau de sécurité élevé de dernieré génération, spécialement conçu pour les environnementes de type petits bureaux ou à la maison à partir d'une clé prépartagée.	Mot de passage de 8 caractères alphanumeric minimum.Un caractère alpha-numérique correspond soit à un chiffre (0-9), soit à unelette (a-z ou A-Z).	TKIP
Type	Niveau de sécurité	Adresse IP/Port	Intervalle de renouvellement/Clé partagée
PRO (radius)	Niveau de sécurité élevé réservé aux environnements professionnels, utilisant le protocole RADIUS visant à authenticifier et autoriser un utilisateur lors d'une connexion à distance	Adresse IP du serveur d'authenticationPort : 1812 par défaut	Intervalle de renouvellement : 3600 sec par défautClé partagée avec le serveur d'authentication
PRO (802.1x)	Niveau de sécurité élevé réservé aux environnements professionnels, utilisant le protocole 802.1x pour	Adresse IP du serveur d'authentication	Intervalle de renouvellement : 3600 sec par défaut
	autoriser l'accès physique à un réseau local après une phase de chiffrement et d'authentication.	Port : 1812 par défaut	Clé partagée avec le serveur d'authentication

Vos ne devez pas selectionner dans le WiFi Manager un niveau de sécurité supérieur à celui te par vos adaptateurs WiFi. Par exemple, si vos adaptateurs ne supportent que les niveaux FAIBLE 4) ou MOYEN (wep 128), vous ne devez pas selectionner le niveau ELEVE (wpa-psk).

Réseau WiFi activé :

1. Avant d'activer la sécurité de votre réseau WiFi, vérifie que la case Réseau WiFi activé est cochée.
2. Pour ourir l'assistant, activez la sécurité WiFi en cochant la case OUI dans la fenêtre Vos criteres de connexion WiFi, puis cliquez sur le bouton Assistant situé à gauche dans la fenêtre.
3. Lisez le texte expliquant le concept de sécurité.
4. Choisissez votre niveau de sécurité: FAIBLE (wep 64), MOYEN (wep 128), ELEVE (wpapsk), PRO (radius) ou PRO (802.1x) en fonction du texte explicatif.
5. Cliquez sur Suivant.

Si vousCHOISSEZ le type de sécurité FAIBLE (wep 64) ou MOYEN (wep 128):

1. Lisez le texte expliquant le concept d'authentication.
2. Choisissez le type d'authentication: Auto (authentication réalisée si le périhérique la demande), Ouverte (pas d'authentication) ou Partagée (authentication par clé partagée).

Nos recommandons de conserver le type d'authentication par défaut.

1. Cliquez sur Suivant.

1. Entrez une clé WEP de votre choix en fonction du niveau de sécurité sélectionné : 10 caractères hexadécimaux pour une clé Wep 64 bits, 26 caractères hexadécimaux pour une clé Wep 128 bits.

Une clé hexadécimale est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E pour une clé de 64 bits).

1. Cliquez sur Terminer pour valider ces paramètres.
2. Cliquez sur Appliquer et Sauvegarder pour prendre en compte ces paramètres.

Si vousCHOISISEZ le type de sécurité ELEVE (wpa-psk) :

1. Lisez le texte expliquant le concept de clé WPA-PSK.
2. Entrez le mot de passer de votrechoix (8 caractères alphonétriques minimum).

Un caractère alphanumeric correspond soit à un chiffre (0-9), soit à une dette (a-z ou A-Z).

1. Cliquez sur Terminer.
2. Cliquez sur Appliquer et Sauvegarder pour prendre en compte ces paramétres.

Si vous choisissez le type de sécurité PRO radius ou PRO 802.1x :

1. Entrez l'adresse IP de votre serveur d'autentificat et le numéro de port.
2. Cliquez sur Suivant.

1. Entrez la clé partagée et l'intervalle de renouvellement.
2. Cliquez sur Terminer.
3. Cliquez sur Appliquer et Sauvegarder pour prendre en compte ces paramétres.

Si vous maitrisesz le concept de sécurité WiFi, vous pouvez utiliser la solution - moins conviviale -stant à entrer directement vos critères de sécurité. N'oubliez pas, dans ce cas, de cliquer sur le bouton quer et Sauvegarder, sinon vos可以选择 ne seront pas pris en compte.

3.5.3. Limiter l'accès de son réseau WiFi à certains ordinateurs et périhériques WiFi

Le filtrage par adresse MAC est le complément des critères de sécurité, il permet de désirer les ordinateurs et périhériques sans fil autorisés à se connecter à votre réseau local WiFi.

Une adresse MAC est une adresse unique créée par le constructeur du périhérique réseau (WiFi ou Ethernet), destinée à identifier cet élément au sein d'un réseau.

Avant d'activer le filtrage, nous vous conseillons de connecter en WiFi tous les ordinateurs que vous aitez autoriser.

Pour activer le filtrage par adresse MAC :

Réseau WiFi acté :

Filtrage par adresse MAC activé :

OUI NON

• Avant de pouvoir activer le filtrage par adresse MAC, vérifie que votre réseau WiFi est également activé.

• Cochez la case Oui en regard du Filtrage par adresse MAC activé.

Pour ajouter un ordinateur à la liste :

AJOUTER

• Cliquez sur le bouton AJOUTER.

L'Assistant Ajout de Filtrage MAC s'ouvre. Un texte explicatif vous présente le concept du filtrage par adresse MAC.

• Cliquez sur Suivant.

Si vous utilisez cette fonction pour la première fois :

La liste de tous les ordinateurs et péripériques WiFi actuellement connectés à votre réseau s'affiche dans le premier tableau.

-Cochez la case SeLECTIONner en regard des ordinateurs et peripherals connectés que vous souhaitez autoriser.
- Si un ordinaire n'est pas connecté, vous pouvez l'ajouter manuellement dans le second tableau.
- Cliquez sur Terminer.

La liste de tous les ordinateurs et péripériques WiFi autorisés à se connecter à votre réseau s'affiche dans le tableau.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos parametes.

Si vous avez déjà établi une liste de filtrage :

Tout nouvel ordinaire ou péripérisque doit être ajoute manuellement.

• Entrez manuellement son adresse MAC (au format AAAAAAAAAA sans séparateur).
• Cliquez sur Terminer.

Cette adresse vient s'ajouter à la liste des ordinateurs et péripériques WiFi autorisés à se connecter.

• Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos parametes.

Lorsque vous activez la fonction de filtrage par adresse MAC, seuIs les ordinateurs et périhériques nt sur cette liste sont autorisés à se connecter en WiFi au Modem routeur Hercules.

Si des amis vous rendent visite avec leur ordinateur ou périphérique WiFi, ou si vous souhaitez e ceter de nouveaux périhériques WiFi, n'oublie pas d'ajouter leur adresse MAC à la liste de filtrage, ilns ne pourront jamais se connecter.

Pour supprimer un ordinateur de la liste :

• Dans la colonne Enlever, cliquez sur en regard des ordinateurs et périhériques que vous souhaitez supprimer de la liste de filtrage.

• Cliquez sur Appliquer et Sauvegarder.

3.5.4.Désactiver son réseau WiFi

Si vous souhaitez utiliser votre modem routeur comme routeur filaire simple (c'est-à-dire branché à l'ordinateur via le port Ethernet et non plus en WiFi), il vous suffit de découverter la case Réseau WiFi activé. Le voyant WiFi ® situé sur le routeur s'éteint.

3.6. Le pare-feu, la protection ultime contre les attaques Internet

A l'image d'un château fort, votre réseau est protégé par un pont-levis et des remparts inaccessibles. Et toutes les défenses sont en état d'alerte pour repousser les tentatives d'intrusion. Mais il est tout a fait possible d'abaisser sporadiquement ces défenses pour autoriser l'accès à vos ordinateurs pour des services Internet spécifique (P2P, serveurs WEB, FTP,...), ou simplement limiter l'accès d'un ordinateur spécifique à certains services Internet. Pour plus d'informations, reportez-vous aux chaprites 6.2.1 Ouvrir des ports dans le pare-feu pour certains services Internet et 6.2.2. Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet.

Il est déconseilé de désactiver le pare-feu Internet, car dans ce cas les défenses de votre château fort ont abaisées et nebloqueraient plus les intrusions provenant d'Internet.

Si vous ordinateur est équipé d'un pare-feu logiciel (Norton Personal Firewall, Firewall Windows Pack 2, McAfee Personal Firewall,...), désactiver-le lorsque vous vous connectez au modem, le seu de votre modem routeur étant suffisamment efficace, ou adoptez les mêmes paramétres deuration que ceux établis dans votre modem routeur afin d'éviter les conflits. Mais si vous vous chez avec leur ordinateur et étés améné à vous connecter à autres réseaux, vous pouvez réactivier pare-feu logiciel.

Attention à ne pas confondre pare-feu et antivirus!

Un antivirus analyse le contenu de votre ordinateur, vos messages électroniques, vos fichiers téléchargeés sur Internet, etc., détecte, bloque et/ou supprime les évventuels virus, vers et chevaux de Troie afin d'assurer le bon fonctionnement de votre ordinateur.

Votre pare-feu cacheYOUR ordinateur sur le reseau, surveille les données Internet arrivant sur voire ordinateur et bloque les tentatives d'intrusion pour empêcher les pirates informatiques de dérober vos informations confidentielles.

4. BIENVENUE DANS LA WIRELESS ATTITUDE™!

Maintenant que vous maïrrez les principales fonctionnalités du WiFi Manager, il est temps de passer à quelques applications pratiques. Dans les chapitres suivants, nous allons vous montré comment le sans-fil est étroitement lié à la convivialité et la capacité d'utilisation. Partager ses dossiers, son imprimante, ou faire profiter des amis de sa connexion ADSL pour jouer en ligne sont des exemple que nous allons vous aidar à réaliser. Pénétrez dans le monde du sans-fil et adoptez vous aussi la Wireless Attitude™!

4.1. Quelques prérequis

Nous vous conseillons de suivre les instructions ci-après pour chacun de vos ordinateurs :

• Les procédures décrites dans ce chapitre différé selon le système d'exploitation. Veillez à bien vous reporter aux chapités correspondant à votre système.
• Ces procédures s'appliquent également aux ordinateurs ou périhériques directement connectés à votre modem routeur par un cable Ethernet.
• Pour/partager une connexion ADSL,voire Modem routeur Hercules doit etre allumé et voire ligne ADSL doit etre activée.

Rappel: le réseau WiFi que vous avez établi est de type Infrastructure (par opposition au mode Ad hoc), car il est composé d'un point d'accès et d'un ou plusieurs ordinateurs.

4.2. Ordinateurs sous Windows XP : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows XP consiste à faire appel à l'Assistant Configuration du réseau. Cet assistant va vous aider à créé un veritable réseau domestique.

Remarque: les chemins d'accès ci-dessous peuvent varier légèrement si vous avez modifié l'affichage par défaut de Windows XP (c'est-à-dire les propriétés du menu Demarrer et l'affichage du Panneau de configuration).

4.2.1. Windows XP: Utiliser l'Assistant Configuration du réseau dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur :

1. Cliquez sur Demarrer/Tous les programmes/Accessoires/Communications/Assistant Configuration du réseau.

L'Assistant Configuration du réseau se lance.

1. Cliquez deux fois sur Suivant.

Assistant Configuration du réseau

L'Assistant a trouve un matériel réseau déconnecté.

Les connexions réseaux cédssous sont déconnéches. Connectez os cables réseau ou autrement connectez voire matériel réseau, puis clècut sur Suvant.

Connexions :

Connexion au reseau local Realtek RTL8139/810x Family Fast Ethernet NIC

Ignorer le matériel reseau deconnected

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Voulez-vous utiliser une connexion partagée?

L'assistantant a trovou une connexion Internet partagée sur l'ordinateur "Periphérique de partage de connexion Internet inconnu".

Voulez-vous utiliser la connexion partagée existante pour l'accès Internet de cet ordinateur ?

Oui,utiliser la connexion partagée pour l'accès Internet de cet ordinateur (recommande)
Non, me permettre de besoin un autre moyen de me connecter à Internet

<Précièdent

Suivant>

Annuler

Assistant Configuration du réseau

Selectionnez une méthode de connexion.

Sélectionnéz la description qui correspond le moins à cet ordinateur

Cet ordinaire se connecte directement à Internet. Les autres ordinateurs de mon réseau se connectent à Internet via ce ordinaire.
Voir un exemple.
Cot ordreur se connecte a Internet via un autre ordreur de mon réseau domestique ou via une passierei resideillene.
Voir un exemple.
Autre

En savoir plus sur les configurations réseau domestique et petite entreprise.

<Précièdent

Suivant>

Annuler

La fénètre ci contre peut apparue si l'Assistant a trové un matériel réseau déconnecté.
3. Si vous connexion reseau sans fil Hercules Wireless Adapter ne figure pas dans la liste, cochez la case Ignorer le matériel reseau déconnecté, puis cliquez sur Suivant. Sinon, quitterz l'assistant en cliquant sur Annuler et établiesse la connexion de Your périhérique reseau au titre routeur (si vous possedez un adaptateur Hercules Wireless G PCI, USB2 ou PCMCIA, reportez-vous au chapitre L'utilitaire WiFi Station de votre Manuel de l'utilateur).
La fenêtre ci contre peut apparue si l'Assistant a trové une connexion Internet partagée sur l'ordinateur.
4. Sélectionnez Non, me permettre de désir un autre moyen de me connecter à Internet, puis cliquez sur Suivant.
5. Dans la fenêtre Sélectionnez une méthode de connexion, désisissez l'option Autre.
6. Dans la fenêtre suivante, Sélectionnez Cet ordinateur se connecte à Internet directement ou via un concentrateur réseau, puis cliquez sur Suivant.

1. Si la fenetre ci-contre apparait, seLECTIONnez la connexion réseau sans fil Hercules Wireless G, puis cliquez sur Suivant.
2. Lorsque cet écran d'avertissement s'affiche, ignorez-le en cliquant sur Suivant.
   Si vous utilisez le Modem routeur Hercules, vos ordinateurs sont deja protégés par le pare-feu intégré.
3. Lorsque vous ordinateur compte au moins trois connexions (ou périphériques réseau), la fenêtre ci-contre s'affiche. Dans ce cas, laissez l'assistant ayant之意 les connexions appropriées.
4. Cliques sur Suivant.

1. Saisissez le nom de l'ordinateur et eventuellesment une description.
   Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement sur votre réseau (mon-ordinateur, ordi-fi ou julie, par exemple).
2. Cliquez sur Suivant.
3. Saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple) et éventuellesment une description.
   Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
4. Cliquez sur Suivant.
5. Vérifiez dans la fenêtre qui s'affiche les paramètres de configuration que vous avez entrés, puis cliquez sur Suivant.
   L'assistant contégure l'ordinateur pour le réseau domestique. Cette opération peut prendre quelques minutes.
6. Avant de terminer la procédure, vous pouvez sélectionner l'option Créer un disque d'installation du réseau. L'opération consiste à copier sur un disque (disquette, clé USB, au besoin) cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows XP.

Cette opération s'effectue automatiquement, une fois que vous avons choisi le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows XP peut vous demander de redémarrer votre ordinateur.

Les procédures décrites dans ce chapitre sont spécifiques à Windows XP. Pour tout complément d'information relatif au partage de DOSiers, d'une imprimante ou d'une connexion Internet, ou à l'utilisation de Windows, vous pouvez vous reporter à l'aide en ligne de Windows.

4.2.2. Windows XP : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Configuration du réseau, vous pouvez maintainant partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.

Ma musique

1. Clique à l'aide du bouton droit de la souris sur le dossier. Sélectionnéz Partage et sécurité.
2. Dans l'onglet Partage du chapitre Partage reseau et sécurité, cliquez sur le bouton Partager ce dossier sur le réseau.
3. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Voupez également cocher la case Autoriser les utilisateurs réseau à modifier mes fichiers. Dans ce cas, l'utilisateur pourrait dire les fichiers et sauvegarder les modifications. Si la case n'est pas cochée, les fichiers partages sont uniquement consultables.

La fenêtre Propriétés de [nom du dossier partagé] est divisée en deux parties. Partage local et ité permet uniquement de partager des fischiers entre plusieurs utilisateurs d'un même PC. Les fischiers lors placés dans un dossier Documents partages. Partage réseau et sécurité permet en revanche tager des fischiers entre plusieurs ordinateurs.

Ma musique

1. Cliquez sur Appliquer pour valider vos choix, puis sur OK pour fermer la fenêtre.

Une icône représentant une main sous le dossier indique que le dossier est désormais partagé.

You pouze uniquement partager le contenu d'un dossier, et non un fichier seul. Il est donc conseilé par un dossier spécifique destiné à cet usage et d'y placer les fichiers à partager

4.2.3. Ordinateurs sous Windows XP: Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préféable que ceux-ci appartiennent au même groupe de travail. Sous Windows XP, le nom du groupe de travail a été défini à l'aide de l'Assistant Configuration du réseau.

1. Cliques sur Demarrer/Poste de travail.
2. Cliquez sur Favoris reseau, puis Voir les ordinateurs du groupe de travail.

Vous accedez directement à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaiscent.

4.2.4. Windows XP : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel st branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnéz Partager.

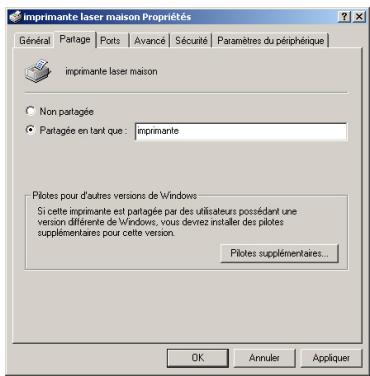

3. Dans l'onglet Partage, selectionnez le bouton radio Partager cette imprimante et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Cliquez sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Panneau de configuration/ Imprimantes et autres peripériques/ Imprimantes et télécopieurs. Dans les Tâches d'impression, sélectionnez Ajouter une imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.

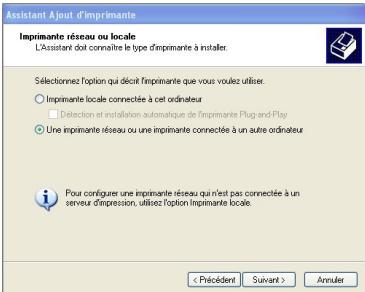

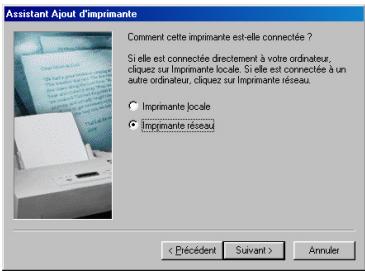

3. Sélectionnez l'option Une imprimante réseau ou une imprimante connectée à un autre ordinateur, puis cliquez sur Suivant.

4. Dans la fenêtre qui s'affiche, cliquez sur Suivant pour lancer la recherche d'imprimantes partagées.

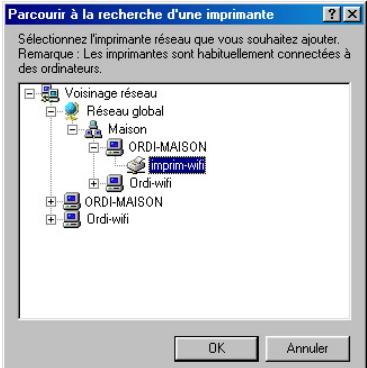

5. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.

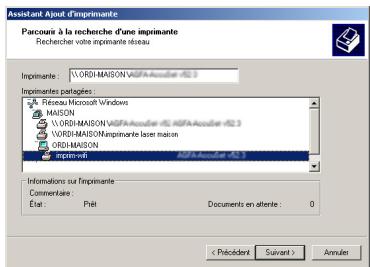

6. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

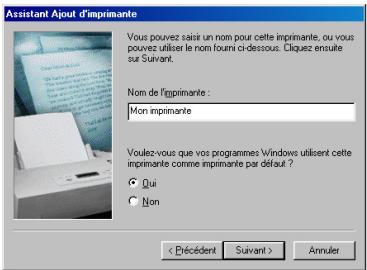

7. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

8. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.2.5. Windows XP: Modifier le nom d'un groupe de travail

Vou puez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/panneau de configuration/ Performances et maintenance/ Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Nom de l'ordinateur.
3. Cliquez sur le bouton Modifier.

1. Dans la zone Nom de l'ordinaire, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinaire, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.
6. Un message Windows indique que l'opération a réussi et que vous devez redémarrer l'ordinateur.
7. Répétez la procédure pour chaque ordinateur.

4.2.6. Windows XP: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avancés)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

• Cliquez sur Demarrer/Connexions/Afficher toutes les connexions.

Vérifiez que votre connexion réseau sans fil Hercules Wireless G est présente.

• Si son état est Désactivé, cliquez à l'aide du bouton droit de la souris sur votre Connexion réseau sans fil et seLECTIONnez Activer.
• Si son etat est Activé, cliquez à l'aide du bouton croit de la souris sur votre Connexion réseau sans fil et seLECTIONnez Désactiver.

4.3. Ordinateurs sous Windows 2000 : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 2000, il est préfable que les ordinateurs appartiennent au même groupe de travail.

4.3.1. Créer un groupe de travail sous Windows 2000

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a reussi et que vous doivent redemarrer l'ordinaireur.
2. Clique de nouveau sur OK.

4.3.2. Windows 2000 : Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnez Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partager ce dossier.
4. Entrez sur la ligne Nom du partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères max. pour assurer la compatibilité avec les autres systèmes d'exploitation).

Vous pouze également limiter l'accès au dossier en choisisant un nombre d'utilisateurs limité et un type d'accès dans les Autorisations.

1. Cliquez sur Appliquer, puis sur OK.

4.3.3. Ordinateurs sous Windows 2000 : Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Accessoires/ Explorateur Windows.
2. Double-cliquez sur Favoris reseau, Tout le reseau, puis sur Rereau Microsoft Windows.
3. Double-cliquez sur votre groupe de travail.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
4. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partages apparaiscent.

4.3.4. Windows 2000: Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel elle est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliques sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionné Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagée en tant que et saississez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (mon-imprimante ou imprimante laser maison, par exemple). Si l'un de vos ordinateurs est sous Windows 98 SE, il est conseilé que le nom de partage ne dépasse pas 12 caractères (sans espaces) afin d'assurer sa compatibilité avec ce système d'exploitation.

1. Clique sur Appliquer, puis sur OK.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur l'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Suivant pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnez l'imprimante partagée, puis cliquez sur Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vou puez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.3.5. Windows 2000: Modifier le nom d'un groupe de travail

Vou puez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Paramétres/Panneau de configuration. Double-cliquez sur Systeme.
2. Dans la fenêtre Propriétés système, Sélectionnez l'onglet Identification réseau.
3. Cliquez sur le bouton Propriétés.

1. Dans la zone Nom de l'ordinateur, saississez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).
2. Dans la zone Groupe de travail, saississez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (réspecter la cassette) pour tous les ordinateurs que vous souhaitez relien en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous doivent redémarrer l'ordinaireur.
2. Repetez la Procedure pour chaque ordinaire.

4.3.6. Windows 2000: Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Parametes/Connexions reseau et accès à distance.
2. Sélectionnez la connexion au réseau local correspondant à votre Hercules Wireless G.

3. Cliquez à l'aide du bouton droit de la souris sur la connexion et Sélectionnéz Propriétés.

4. Dans la fenêtre Propriétés de Connexion au réseau local, Sélectionnéz Protocôcle Internet (TCP/IP).

5. Cliquez sur Propriétés.

6. Dans la fenêtre Propriétés de Protocole Internet (TCP/IP), Sélectionnez Obtenir une adresse IP automatiquement et Obtenir les adresses des serveurs DNS automatiquement.

7. Cliquez sur OK pour fermer les fenêtes.

Windows peut vous demander de redémarrer votre ordinateur.

Pour acceder à Internet, il vous suffit maintainant de lancer votre navigateur Internet.

4.3.7. Windows 2000: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Vou puez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raisons : évité temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 2000 :

• Accédez au Gestionnaire de périhériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et Sélectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ l'options Désactiver.

Pour de plus amples informations sur l'activation ou la désactivation manuelle sous Windows 2000, reportez-vous à l'aide de Windows.

4.4. Ordinateurs sous Windows Me : Partager des dossiers, une imprimante ou une connexion ADSL

Une solution simple pour partager des dossiers, une imprimante ou une connexion ADSL sous Windows Me consiste à faire appel à l'Assistant Gestion de réseau domestique. Cet assistant va vous aider à créé un veritable réseau domestique.

4.4.1. Windows Me: Utiliser l'Assistant Gestion de réseau domestique dans un réseau de type Infrastructure

Accès réseau à distance

Assistant Gestion de reseau domestique

NetMeeting

Numérouteur téléphonique

1. Cliquez

Demarrer/Programmes/Accessoires/

Communications/Assistant Gestion de reseau domestique.

1. Cliquez sur Suivant.

Si vous avez déjà utilisé cet assistant sur cet ordinateur, neau Options d'installation s'affiche. Sélectionnez Jemodifier les paramètres du réseau domestique de dinateur, puis cliquez sur Suivant.

Assistant Gestion de reseau domestique

Connexion Internet

1. Un ordreur peut acceder directement à Internet ou utilise la connexion partagée d'un autre ordreur.

Utilisez-vous Internet sur cet ordinateur ?

Qui, cet ordinateur utilise ce qui suit?

Cuno connexion a un autre ordinaire de mon réseau domestique qui foumt un accès direct à mon fournisse de services Internet (ISP)
Une connexion directe à mon fournisseur de services avec le péphérique suivant

Non, cet ordinatour n'utilise pas Internet.

Suivant:

Annuler

Assistant Gestion de reseau domestique

Partage de connexion Internet

Lorsque cet ordreur est connecé à VOte reseau domestique, les usilateurs de voite reseau peuvent acceder a Internet.

Voulez-vous que les autres ordreants de cette réserve domestique utilisent la connexion Internet de cet ordreateur ?

0

Séléctionne le périmètre de connexion de cet ordrein àyer在网络 domestique:

No

on, je ne veux pas partager ma connexion Internet.

<Préceptant

Suvant:

Annuler

1. Dans la fenêtre Connexion Internet, Sélectionnez l'option Une connexion directe à mon fournisseur de services avec le périphérique suivant :

2. Sélectionnez dans le menu dérounant votre adaptateur Hercules Wireless G, puis cliquez sur Suivant.

3. Si la fenêtre Partage de connexion s'affiche, Sélectionné Non, je ne veux pas partager ma connexion Internet.

4. Cliquez sur Suivant.

1. Saisissez le nom de l'ordinateur.

Attribuez à l'ordinateur un nom unique et suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordonateur, ordi-wifi ou julie, par exemple).

1. Sélectionnez l'option Utiliser ce nom de groupe de travail et saisissez le nom du groupe de travail (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliqueur Suivant.

2. Si vous le souhaitez, vous pouvez activer le partage du dossier Mes documents en cochant la case Dossier Mes documents et dossiers associés. Dans ce cas, l'Assistant vous invite à saisir un mot de passer.

3. Si vous le souhaitez, vous pouvez activer le partage de leur imprimante en la sélectionnant dans la liste.
4. Cliquez sur Suivant.
5. Avant de terminer la procédure, vous pouvez copier sur une disquette de configuration cet Assistant afin de le lancer sur des ordinateurs équipés de systèmes d'exploitation autres que Windows Me. Dans ce cas, sélectionnez l'options Oui, créé une disquette de configuration du réseau domestique.

Cette opération s'effectue automatiquement, une fois que vous avez besoin le support d'enregistrement.

1. Cliquez sur Terminer pour quitter l'Assistant.

Lorsque la procédure est terminée, Windows Me vous demande de redémarrer votre ordinateur. Au redémarrage, un message vous invite à configurer vos autres ordinateurs.

4.4.2. Windows Me : Mettre en partage des dossiers

Après avoir configuré tous vos ordinateurs à l'aide de l'Assistant Gestion de réseau domestique, vous pouvez notamment partager les données placées sur les différents disques, à condition que l'utilisateur en ait autorisé leur accès.

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionné Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partaged en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vous pouvez également limiter l'accès au dossier en choisisant un type d'accès et un mot de passer.

Si I'onget Partage ne s'affiche pas, vous nevez activer le partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Reseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'acceder a mes fichiers.

Windows peut vous demander d'insérer le CD-ROM d'installation.

4.4.3. Ordinateurs sous Windows Me : Acceder aux dossiers partages

Pour acceder facilement aux dossiers mis en partage par plusieurs ordinateurs, il est préférible que ceux-ci appartiennent au même groupe de travail. Sous Windows Me, le nom du groupe de travail a été définài à l'aide de l'Assistant Gestion de réseau domestique.

1. Cliquez sur Demarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage reseau et develloppez l'arborescence.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissant.

4.4.4. Windows Me : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel st branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. CliqueurDemarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnéz Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprim wifi, par exemple).
4. Cliquez sur Appliquer, puis sur OK.

Si I'onget Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'utiliser mes imprimantes.

Windows you demande de redémarrer votre ordinateur.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur I'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnéz l'imprimante partagée, puis cliquez sur OK.
3. Cliquez sur Suivant.

1. Si vous le souhaitez, définissez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.
2. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.4.5. Windows Me : Modifier le nom d'un groupe de travail

Vou puez avoir besoin de changer le nom de votre groupe de travail (utilisateurs avancés uniquement). Dans ce cas, procedez comme suit :

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnéz l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicé pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Un message Windows indique que l'opération a réussi et que vous nevez redémarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

4.4.6. Windows Me: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuelles la connexion WiFi de votre adaptateur pour plusieurs raison : éviter temporairement de se connecter aux réseaux, économiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur sous Windows Me :

• Accédez au Gestionnaire de périhériques.
• Sélectionnéz votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et seLECTIONnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ I'option Désactiver.

Pour de plus amples informations sur l'activation ou la désaction manuelle sous Windows Me, reportez-vous à l'aide de Windows.

4.5. Ordinateurs sous Windows 98 SE : Partager des dossiers, une imprimante ou une connexion ADSL

Pour creer un reseau d'ordinateurs, partager des données, une imprimante ou une connexion ADSL sous Windows 98 SE, il est preferable que les ordinateurs appartienment au meme groupe de travail.

4.5.1. Windows 98 SE: Créer un groupe de travail

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Sélectionnéz l'onglet Identification.
3. Dans la zone Nom de l'ordinateur, saisissez un nom suffisamment explicite pour le reconnaître facilement dans la liste des ordinateurs du groupe de travail (mon-ordinateur, ordi-wifi ou julie, par exemple).
4. Dans la zone Groupe de travail, saisissez le nom du groupe (MAISON, BUREAU ou HERCULES, par exemple).

Le nom du groupe de travail doit être identique (respecter la casse) pour tous les ordinateurs que vous souhaitez relier en réseau.

1. Cliquez sur OK. Windows you demande de redemarrer l'ordinateur.
2. Répétez la procédure pour chaque ordinateur.

Remarque : pour modifier le nom d'un groupe de travail, suivez la même procEDURE.

4.5.2. Windows 98 SE : Mettre en partage des dossiers

1. Sélectionnez le dossier que vous souhaitez partager, sans l'ouvrir.
2. Cliquez à l'aide du bouton droit de la souris sur le dossier. Sélectionnéz Partager.
3. Dans l'onglet Partage, cliquez sur le bouton Partaged en tant que.
4. Entrez sur la ligne Nom de partage le nom du dossier tel qu'il s'affichera sur le réseau (12 caractères maximum).

Vou pouve également limiter l'accès au dossier en choisisant un type d'accès et un mot de passer.

Si I'onget Partage ne s'affiche pas, vous devez activier age de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Rseau.
2. Dans la fenêtre Réseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'acceder a mes fichiers, puis cliquez sur OK.
4. Cliquez sur OK pour fermer la fenêtre.

Windows peut vous demander d'insérer le CD-Rom d'installation et de redémarrer l'ordinateur..

4.5.3. Ordinateurs sous Windows 98 SE : Acceder aux dossiers partages

1. Cliquez sur Demarrer/Programmes/Explorateur Windows.
2. Double-cliquez sur Voisinage reseau et develloppez l'arborescence.

Vous accedez à la liste des ordinateurs de votre groupe de travail.
3. Double-cliquez sur l'ordinateur qui partage les dossiers auxquels vous souhaitez acceder.

Tous les dossiers partagés apparaissant.

4.5.4. Windows 98 SE : Mettre en partage une imprimante

Il est possible demettre une imprimante en reseau et d'en faire profiter tous les ordinateurs de la maison Equipes d'un adaptateur WiFi.

Pour acceder à une imprimante en réseau, celle-ci doit être mise en partage sur l'ordinateur sur lequel est branchée et installée.

Sur l'ordinateur connecté à l'imprimante :

1. Cliquez sur Demarrer/Parametes/Imprimantes.
2. Cliquez à l'aide du bouton droit de la souris sur l'imprimante et sélectionnez Partager.
3. Dans l'onglet Partage, Sélectionnez le bouton radio Partagé en tant que et saisissez un nom pour votre imprimante.

Attribuez à l'imprimante un nom unique et suffisamment explicite pour la reconnaître facilement (imprimante ou imprim wifi, par exemple).
4. Cliquez sur Appliquer, puis sur OK.

Si I'onglet Partage ne s'affiche pas, vous devez activer partage de fichiers.

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans la fenêtre Résseau, cliquez sur le bouton Partage de fichiers et d'imprimantes.
3. Cochez la case Permettre a d'autres utilisateurs d'utiliser mes imprimantes.

Windows you demande de redemarrer votre ordinateur.

Sur les ordinateurs qui sont utilisier l'imprimante partagée :

1. Cliquez sur Demarrer/Parametes/Imprimantes. Double-cliquez sur l'icone Ajout d'imprimante.
2. L'Assistant Ajout d'imprimante se lance. Cliquez sur Suivant.
3. Sélectionnez l'option Imprimante réseau, puis cliquez sur Suivant.
4. Cliquez sur Parcourir pour rechercher l'imprimante mise en partage.

1. Dans la liste affichée, double-cliquez sur l'ordinateur connecté à l'imprimante.
2. Sélectionnéz l'imprimante partagée, puis cliquez sur OK.

3. Cliquez sur Suivant.

4. Si vous le souhaitez, définièsez l'imprimante partagée comme imprimante par défaut, puis cliquez sur Suivant.

5. Cliquez sur Terminer pour fermer l'assistant.

Vous pouvez maintainant utiliser l'imprimante réseau grâce à votre connexion WiFi. Pour de plus amples informations sur le partage d'une imprimante, reportez-vous au manuel de votre imprimante.

4.5.5. Windows 98 SE : Partager une connexion ADSL dans un réseau de type Infrastructure

Procedez comme suit pour chaque ordinateur qui va utiliser la connexion Internet partagée:

1. Cliquez sur Demarrer/Parametes/Panneau de configuration. Double-cliquez sur Réseau.
2. Dans l'onglet Configuration de la fenêtre Réseau, Sélectionné le composant TCP/IP -> Hercules Wireless G.
3. Cliquez sur Propriétés.

1. Dans l'onglet Adresse IP, selectionnez Obtenir automatiquement une adresse IP.

1. Dans l'onglet Passerelles, si des passerelles sont installées, Sélectionnéz-les et cliquez sur Supprimer.
2. Cliquez sur OK pour fermer les fenêtes.

Windows peut vous demander de redémarrer votre ordinaire. Pour acceder à Internet, il vous suffitMAINENANT de lancer leur navigateur Internet.

4.5.6. Windows 98 SE: Activer ou désactiver manuellement la connexion WiFi de votre adaptateur (utilisateurs avances)

Voupez activer ou désactiver manuellement la connexion WiFi de votre adaptateur pour plusieurs raison : éviter temporairement de se connecter aux réseaux, economiser la batterie,...

Pour activer ou désactiver manuellement la connexion WiFi de votre adaptateur Hercules Wireless G sous Windows 98 SE :

• Accedez au Gestionnaire de périhériques.
• Sélectionnez votre adaptateur Hercules Wireless G dans la liste des cartes réseau.
• Cliquez à l'aide du bouton de la souris sur votre adaptateur et selectionnez Propriétés.
• Pour activer l'adaptateur, cliquez sur le bouton Activer. Pour le désactiver,CHOISSEZ l'options Désactiver.

Pour de plus amples informations sur l'activation ou la désaction manuelle sous Windows 98 SE, reportez-vous à l'aide de Windows.

5. CONFIGURATION MANUELLE DE SA CONNEXION ADSL

WiFi Manager vous laisse la possibilité d'entrez manuellement vos paramétres de connexion, ce qui peut s'avérer utile lorsque vous fournisseur d'accès n'est pas disponible dans la liste proposée, ou si vous utilisez une connexion spécifique.

5.1. Réunir ses paramètres de connexion ADSL

Voutrouvez sur la page suivant un memento qui, une fois rempli, vous permettra de retrouver en un clin d'ceil toutes les informations sur votre connexion ADSL, notamment si vous fournisseur d'accès ne figure pas dans la liste ou si vous utilisez une connexion DHCP ou IP statique pour laquelle des paramétres supplémentaires vous seront demandés.

Pour replir ce memento, munissez-vous de votre courrier d'abonnement qui contient toutes les informations requises. Si certaines informations ne figurent pas sur le courrier, vous aurez peut-être besoin de contacter par téléphone yours fournisseur d'accès pour recueiller ensemble les informations manquantes.

MEMENTO - MES PARAMETRES DE ConnexION ADSL

Quel est votre fournisseur d'accès? ____________

Quel est votre type de connexion ? (un seul besoin possible)

1- PPPoE ☐ 2- PPPoA ☐ 3- DHCP ☐ 4- IP statique ☐

1- Si vous utilisez une connexion PPPoE, entrez les informations ci-dessous :Identifiant de connexion : _______________________________Mot de passer de connexion : _______________________________VPI (0-255) : _______________________________ VCI (1-65535) : _________________________

2- Si vous utilisez une connexion PPPoA, entrez les informations ci-dessous :Identifiant de connexion : _______________________________Mot de passer de connexion : _______________________________Type d'encapsulation (ou de multiplexage) : LLC ☐ VC-Mux ☐VPI (0-255) : _______________________________ VCI (1-65535) : _________________________

3- Si vous utilisez une connexion DHCP, entrez les informations ci-dessous :Type d'encapsulation (ou de multiplexage) : LLC ☐ VC-Mux ☐VPI (0-255) : _______________________________ VCI (1-65535) : _________________________

4- Si vous utilisez une connexion IP statique, entrez les informations ci-dessous :Adresse IP : _______________________________Masque de sous-réseau : _______________________________Passerelle par défaut : _______________________________Serveur DNS préfééré : _______________________________Serveur DNS auxiliaire : _______________________________Type d'encapsulation (ou de multiplexage) : LLC ☐ VC-Mux ☐VPI (0-255) : _______________________________ VCI (1-65535) : _________________________

5.2. Saisir ses paramètres de connexion ADSL

Votre connexion ADSL

Configurer manuellement tous les parametes :

Type de connexion :

-Dans la page d'accueil, cliquez sur Notre connexion ADSL.
-Cochez la case Configurer manuellement tous les parametes.

Toutes les informations demandées figurent sur le mémento que vous avez préalablement rempli (voir 5.1. Réunir ses paramètres de connexion ADSL).

• Choisissez tout d'abord votre Type de connexion (PPPoE, PPPoA, DHCP ou IP statique).

Si vous configure une connexion PPPOE :

Votre identifiant de connexion :

username

Votremotede passe de connexion:

• Entrez votre identifient de connexion et votre mot de passer de connexion.
  Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI et que vous avez reportées sur le memento.
• Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).

Les valeurs par défaut sont 8 pour le VPI et 35 pour le VCI.

Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer uvegarder pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous z réalisais tester (reportez-vous au chapitre 5.2.1. Tester sa connexion ADSL).

Etat de la connexion : Connecté

Débit descendant : 2048 kbps
Débit montant : 160 kbps

• Vérifiez que votre modem routeur est bien connecté.
• Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinaire) et le Débit montant (vitesse de transfert des données de l'ordinaire vers Internet).

Ces informations sont données en Kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Megabit par seconde.

-Vous trouvezez enfin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.

Si vous configure une connexion PPPoA :

Votre identifiant de connexion :

username

Votremotede passe de connexion:

中

• Entrez votre identifient de connexion et votre mot de passer de connexion.

Ces informations figurent sur le courrier d'abonnement que vous a envoyé votre FAI et que vous avez reportées sur le méimento.

• Choisissez le type d'encapsulation : VC MUX ou LLC (information fournie par le FAI).

• Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).

Les valeurs par défaut sont 8 pour le VPI et 35 pour le VCI.

Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer et Sauvegarder pour sauvegarder les paramètres. Cette action établit une connexion Internet que vous pouvez désormais tester (reportez-vous au chapitre 5.2.1. Tester sa connexion ADSL).

Etat de la connexion: Connecté

Débit descendant : 2048 kbps

Débit montant : 160 kbps

• Vérifiez que votre modem routeur est bien connecté.
• Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinaire) et le Débit montant (vitesse de transfert des données de l'ordinaire vers Internet).

Ces informations sont données en Kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Mégabit par seconde.

-Vous trouvezenz'enfin l'adresse IP de vourreetordinateur qui vous servira plus tard dans leWiFi Manager.

Si vous configure une connexion DHCP :

Adresse IP assignee :

Masque de sous-reseau :

Passerelle par défaut :

Réattribuer

Libérer

-L'adresse IP,le masque de sous-reseau et la passerelle par défaut s'affichent.

Cas informations sont automatiquement attribuées par le serveur DHCP de votre FAI.

-Si vous le souhaitez, cliquez sur le bouton RAttribuer pour que le serveur DHCP attribue une nouvelle adresse IP, ou
- Cliquez sur Libérer pour que l'adresse IP soit à nouveau disponible, puis cliquez sur Réattribuer pour que le serveur DHCP attribue une nouvelle

adresse IP.

• Choisissez le type d'encapsulation : VC MUX ou LLC (information fournie par le FAI).

• Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).

Les valeurs par défaut sont 8 pour le VPI et 35 pour le VCI.

Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer uvegarder pour sauevagarder les paramètres. Cette action établit une connexion Internet que vous z désormais tester (reportez-vous au chapitre 5.2.1. Tester sa connexion ADSL).

Etat de la connexion : Connecté

Débit descendant : 2048 kbps

Débit montant : 160 kbps

• Vérifiez que votre modem routeur est bien connecté.
• Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinaire) et le Débit montant (vitesse de transfert des données de l'ordinaire vers Internet).

Ces informations sont données en Kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Mégabit par seconde.

-Vous trouvezenz'enfin l'adresse IP de vourreetordinateur qui vous servira plus tard dans leWiFi Manager.

Si vous configure une connexion IP statique :

Mode Bridge

Mode Route

-Vous devez saisir les parametes suivants: I'adresse IP, le masque de sous-reseau, la passerelle par defaut, le serveur DNS primaire et le serveur DNS secondaire.

• Choisissez entre Mode Bridge et Mode Route.

• Choisissez le type d'encapsulation : VC MUX ou LLC (information foumie par le FAI).

• Saisissez le VPI (identificateur de chemin virtuel) et le VCI (identificateur de circuit virtuel).

Les valeurs par défaut sont 8 pour le VPI et 35 pour le VCI.

Une fois que vous avez configuré votre connexion, n'oubliez pas de cliquer sur le bouton Appliquer uvegarder pour sauevagarder les paramètres. Cette action établit une connexion Internet que vous z désormais tester (reportez-vous ci-après).

Etat de la connexion: Connecté

Débit descendant : 2048 kbps

Débit montant : 160 kbps

• Vérifiez que votre modem routeur est bien connecté.
• Consultez les informations sur le Débit descendant (vitesse de transfert des données d'Internet vers l'ordinaire) et le Débit montant (vitesse de transfert des données de l'ordinaire vers Internet).

Ces informations sont données en Kilobits par seconde. Un débit descendant de 1024 Kbps équivaut à 1 Mégabit par seconde.

-Vous trouvezez enfin l'adresse IP de votre ordinateur qui vous servira plus tard dans le WiFi Manager.

5.2.1. Tester sa connexion ADSL

Maintenant que vous connexion ADSL est configurée sur votre Modem routeur Hercules, vous pouvez effectuer un premier test de connexion et vérifier que vous avez accès à Internet.

Pendant ce test, laisses le cable Ethernet branché.

• Lancez un navigateur Internet (Internet Explorer, Netscape Navigator ou Mozilla Firefox) depuis votre ordinateur.
• Entrez l'adresse www.hercules.com.

La page d'accueil du site Hercules doit s'afficher.

Si vous connexion ADSL fonctionne :

Il est désormais temps pour vous d'apprendre à maîtriser votre réseau WiFi (reportez-vous au chapitre 3.5. Maîtriser son réseau WiFi sur le bout des doigs).

Ne débranchez pas encore votre cable Ethernet tant que votre réseau WiFi n'est pas créé, vous en besoin pour communiquer avec votre modem routeur.

5.2.2. Se reconnectcer ou effacer les champs

Si vous vous étés préalablement déconnecté (en cliquant, dans l'interface WiFi Manager, sur le bouton Déconnecter), parce que vous ne comptez pas utiliser votre connexion Internet pendant un certain temps, vous pouvez vous reconnectcer à tout moment (en cliquant sur le bouton Connecter) et ouvrir à nouveau des pages Internet.

Enfin, grâce au bouton Effacer, vous pouvez effacer les informations contenues dans les champs (en cas de saisie erronée ou si vous changez de FAI, par exemple), et entre des nouvelles informations.

Vous ne pourrez memoriser qu'une seule configuration de FAI dans le Modem routeur Hercules.

6. WIFI MANAGER POUR LES UTILISATEURS AVERTIS

WiFi Manager a été créé pour répondre aux attentes du plus large public. Ainsi, après vous avoir expliqué les fonctionnalités les plus utiles dans les chapitres précédents, nous dédions le Presents chapitre aux utilisateurs qui souhaitent s'approprier les sublilités du WiFi, explorer les fonctionnalités plus avances de leur modem routeur. Mais prenez garde! La modification de certains paramètres peut avoir des conséquences sur le bon fonctionnement de votre réseau, voirde la vente modem routeur. Sachez cependant que rien n'est irréversible, vous pourrez à tout moment revenir à la configuration d'origine ou recharger une configuration personalisée.

6.1. Configurer les options avancées du réseau WiFi

Cette fenêtre contient des paramètres qui affectent le fonctionnement de votre Modem routeurs. Si vous ne connaissiez pas leur fonction, nous vous conseillons de conserver les paramètres par:

Options avances WiFi

Cacher le nom de votre réseau (SSID):

ModeWiFi：

B/G

B uniquement G unquievement

Intervalle Beacon : 200 msec

Seuil RTS : 2347

• Dans la finetre Vos critères de connexion WiFi, cliquez sur le bouton Options avances WiFi situé en bas de la page, à gauche.
• Si vous ne souhaitez pas que le réseau diffuse son nom, cochez la case Cacher le nom de votre réseau (SSID).

Si le SSID est caché, le nom du réseau ne s'affiche pas lors d'une détction par un client WiFi (le champ Nom du réseau (SSID) est vide dans Hercules WiFi Station, par exemple).

Veillez à ne pas égarer ce nom, car il vous sera demandé pour connecter vos périhériques WiFi.

• Choisissez le mode WiFi pris en charge par votre modem routeur: B/G, B ou G uniquement.

Si vous choisissez B uniquement, les périques 802.11 G ne pourrait pas se connecter.

Si vous choisissez G uniquement, les péripériques 802.11 B ne pourront pas se connecter.

Si vous choisisse B / G les périhériques 802.11 B et ±bG pourront se connecter.

• L'intervalle beacon permet de définir l'intervalle de détction d'un réseau sans fil.
• Lorsqu'un seuil RTS est défini, le périhérique sans fil demande au point d'accès l'autorisation de transmettre des données, ce qui évite l'arrivée simultanée de données (risque de collision).

La modification du seuil RTS peut affecter les performances de votre modem routeur.

Seuil de fragmentation : 2346

IntervalleDTIM:2

Appliqueer et Sauvegarder

• Le seul de fragmentation consiste à définir la taille à laquelle les paquets de données sont fragmentés. Si la taille du paquet est inférieure à celle prédéfinie, le paquet n'est pas fragmenté. En revanche, si la taille est supérieure, le paquet est fragmenté avant sa transmission, puis reconstitue au niveau du point d'accès.

La fragmentation permet d'améliorer lesucces des transmissions.

• L'intervalle DTIM (DTIM Period) correspond à l'intervalle entre deux trames synchrones contenant des informations sur les messages de diffusion.
• Cliquez sur OK, puis sur Appliquer et Sauvegarder pour valider vos paramétres.

Le point d'accès rédémarre. Tous les ordinateurs ou périhériques connectés en WiFi sont déconnectés. La connexion ADSL reste quant à elle active.

6.2. Configurer son pare-feu Internet

Dans ce chapitre, vous allez apprendre à abaisser certaines défenses pour autoriser l'accès à vos ordinateurs pour des services Internet spécifique (P2P, serveurs WEB, FTP,...), ou relever d'autres défenses pour limiter l'accès d'un ordinateur spécifique à certains services Internet.

6.2.1. Ouvrir des ports dans le pare-feu pour certains services Internet

Si vous souhaitez que vos ordinateurs puissant soit fournir des services Internet spécifique (P2P, serveurs WEB, FTP, ...), soit acceder à des services spécifique, vous allez devoir ouvoir des mini-ponts levis (appelés ports) dans votre pare-feu grâce à la transmission de port.

Pour autoriser un ou plusieurs de vos ordinateurs pour des services Internet spécifiques :

Vos critères de Pare-Feu Internet

Transmission de port

ChoisissezVoteordinatour

Mon portable-192.168.1.2

Choisissez le type de service foumi :

Servers

Choisissez la règle à appliquer :

• Dans la page d'accueil, Sélectionnez Vos criteres de pare-feu Internet.
• Cliquez sur le bouton Transmission de port.
• Choisissez votre ordinateur dans la liste déroulante.

Cette liste repertorie tous les périhériques réseau (Ethernet ou sans fil) actuellement connectés à votre réseau (avec leur nom d'hôte et l'adresse IP qui leur a été affectée).

L'ordinaire que vous souhaitez autoriser un service doit être connecté au réseau.

• Choisissez le type de service.
• Choisissez la rège à appliquer (ou creez vous même la rège: dans ce cas, reportez-vous ci-après à Pour creator une nouvelle rège).
• Cliquez sur le bouton Appliquer.

La règle séLECTIONnée vient s'ajouter à la liste des règles appliquées.

• Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.

Pour voir ou modifier une règle :

Choisissez le type de service foumi :

Choisissez la règle à appliquer :

Voir / Modifier la regle

Ajouter

Voici les portes ouverts par cette rège :
Protocole	Port de début	Port de fin	Port interne sur l'ordinateur	Supprimer
TCP	35	35	35	X

• Choisissez le type de service dans la fenêtre
  Transmission de port.
• Choisissez la rege à voir ou modifier.

Cetteliste répertoriedoutresréglesdisponibles.

• Cliquez sur le bouton Voir/Modifierier la règle.

Si vous avez besoini une regle creeee par le WiFi Manager :

Vous pouvez uniquement voir cette regle. Il est impossible de la modifier.

Si vous avez besoini une règle créée manuellement :

La fenetre d'edition ci-contre s'affiche.

• Choisissez le protocole (TCP, UDP ou TCP/UDP).
• Entrez une valeur dans les champs Port de début, Port de fin et Port interne de l'ordinateur (entre 1 et 65536).

Si vous n'ouvrez qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur. Le Port interne de l'ordinaireur correspond au port utilisé par le service fourni par I'ordinaireur et est généralement égal au Port de début.

• Cliquez sur le bouton Ajouter pour valider la plaque et l'afficher dans la table ci-contre.
• Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter.
• Pour supprimer une plage, cliquez, dans la colonne Supprimer, sur en regard de la plage souhaitée.
  -Lorsque you avez terminé de modifier les paramétres de la nouvelle règle, cliquez sur

Supprimer

Pour creer une nouvelle rège :

Créer

Hercules

WiFi Manager

Ajouter

Voici les portos ouverts par cette rège:

Protocole	Port de début	Port de fin	Port interne sur l'ordinateur	Supprimer
TCP	35	35	35	X

Appliqueer et Sauvegarder.

La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.

-Si yous souhaitez supprimer cette règle de la liste des régles à appliquer, cliquez sur le bouton Supprimer.

• Dans la fenêtre Transmission de port, cliquez sur le bouton Creer.

La fenetre d'edition ci-contre s'affiche.

• Entrez un nom pour la règle.
• Choisissez le protocole (TCP, UDP ou TCP/UDP).
• Entrez une valeur dans les champs Port de début, Port de fin et Port interne de l'ordinaire (entre 1 et 65536).

Si vous n'ouvre qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur. Le Port interne de l'ordinateur est généralement égal au Port de début.

• Cliquez sur le bouton Ajouter pour valider la plaque et l'afficher dans la table ci-contre.
• Répétez l'opération pour chaque plage de ports que vous souhaitez ajouter.
  -Pour supprimer une plage, cliquez, dans la colonne Supprimer, sur × en regard de la plage souhaitee.
  -Lorsque you aurez defini les parametes de la nouvelle ringle, clique sur Applquier et Sauvegarder.

La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.

Pour ne plus appliquer une rège à un ordinateur :

Choisissezvoire ordinateur: Mon portable-192.168.1.2

Enlever de laiste

Régles appliquées vers l'ordinateur sélectionné

example

rule1

rule2

• Choisissez votre ordinateur.
• Dans le tableau des Règles appliquées vers l'ordinateur sélectionné, Sélectionnez la règle à supprimer.
• Cliquez sur le bouton Enlever de la liste.
  -Lorsque you avez terminé, cliquez sur le bouton Applquier et Sauvegarder pour valider vos paramètres.

6.2.2.Limiter l'accès d'un de vos ordinateurs en réseau à des services Internet

Par défaut, les ordinateurs peuvent acceder à tous les services Internet. Mais si vous souhaitez limiter l'accès d'un ordinateur spécifique à certains services Internet (accès Internet, sites de Peer to Peer...), vous pouvez utiliser le système de filtrage des addresses IP.

Pour limiter l'accès d'un ordinateur spécifique à un service Internet :

Vos criteres de Pare-Feu Internet

Filtrage IP

Choisissezvoire ordinateur: Mon portable-192.168.1.2

• Dans la page d'accueil, Sélectionnez Vos criteres de pare-feu Internet.

• Cliquez sur le bouton Filtrage IP.

• Choisissez votre ordinateur dans la listedéroulante.

Cette liste repertorie tous les périphériques réseau (Ethernet ou sans fil) actuellement connectés à votre réseau (avec leur nom d'hote et l'adresse IP qui leur a été affectée).

L'ordinateur dont vous souhaitez limiter l'accès doit être connecté au réseau.

Choisissez le type de service foumi : Peer to Peer (P2P)

Choisissez la règle à appliquer :

• Choisissez le type de service.

• Choisissez la rege à appliquer (ou creez vous même la rege: dans ce cas, reportez-vous ci-après à Pour creator une rege).

• Cliquez sur le bouton Appliquer.

La règle sélectionnée vient s'ajouter à la liste des règles appliquées.

• Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.

Pour voir ou modifier une rège :

Choisissez le type de service foumi :

Servers

Voir / Modifier la regle

Hercules

WiFi Manager

Ajouter

Voici les portos ouverts par cette règle :

Protocole	Port de début	Port de fin	Supprimer
TCP	13203	13300	X

Supprimer

• Choisissez le type de service dans la fenêtre Filtrage IP.
• Choisissez la rege à voir ou modifier.

Cetteliste repertorie toutes lesreglesdisponibles.

• Cliquez sur le bouton Voir/Modifier la règle.

Si vous avez besoin une regle createe par le WiFi Manager :

Vous pouvez uniquement voir cette règle. Il est impossible de la modifier.

Si vous avez choisi une règle créée manuellement :

La fenetre d'edition ci-contre s'affiche.

• Choisissez le protocole (TCP, UDP ou TCP/UDP).
• Entrez une valeur dans les champs Port de début et Port de fin (entre 1 et 65536).

Si vous n'ouvre qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur.

• Cliquez sur le bouton Ajouter pour valider la plaque et l'afficher dans la table ci-contre.
• Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter.
• Pour supprimer une plage, cliquez, dans la colonne Supprimer, sur en regard de la plage souhaitée.
  -Lorsque you avez terminé de modifier les paramètres de la nouvelle règle, cliquez sur Appliquer et Sauvegarder.

La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.

• Si vous souhaitez supprimer cette rècle de la liste des règles à appliquer, cliquez sur le bouton Supprimer.

Pour creer une nouvelle rège :

Créer

Hercules

WiFi Manager

Ajouter

Voici les ports ouverts par cette règle :

Protocole	Port de début	Port de fin	Supprimer
UDP	27900	27910	X

• Dans la fenêtre Filtrage IP, cliquez sur le bouton Crer.

La fenetre d'edition ci-contre s'affiche.

• Entrez un nom pour la règle.
• Choisissez le protocole (TCP, UDP ou TCP/UDP).
• Entrez une valeur dans les champs Port de début et Port de fin.

Si vous n'ouvre qu'un port, le Port de début et le Port de fin (ports externes) ont la même valeur.

• Cliquez sur le bouton Ajouter pour valider la plaque et l'afficher dans la table ci-contre.
• Répétez l'opération pour chaque plage de portes que vous souhaitez ajouter.
  -Pour supprimer une plage,cliquez,dans la colonne Supprimer, sur en regard de la plage souhaitee.
  -Lorsque you aurez defini les parametes de la nouvelle ringle, cliquez sur Applquier et Sauvegarder.

La nouvelle règle est mémorisée dans la catégorie Type de service fourni, sous le nom New.

Pour ne plus appliquer une règle à un ordinateur :

Choisissezvoire ordinateur: Mon portable-192.168.1.2

Enlever de laiste

Régles appliquées vers l'ordinateur sélectionné

example

rule1

rule2

• Choisissez votre ordinateur.
• Dans le tableau des Règles appliquées vers l'ordinaireur sélectionné, Sélectionnez la rège à supprimer.
• Cliquez sur le bouton Enlever de la liste.
  -Lorsque you'veaze terminé,cliquez sur le bouton Appliquer et Sauvegarden pour valider vos parametes.

6.3. Une boîte à outils aux multiples facettes

Le WiFi Manager fonctionne comme une boîte à outils dont vous pouvez vous servir pour réparer les évventuelles erreurs de manipulation.

6.3.1. Redemarrer le Modem routeur Hercules

La fonction Redémarrer le modem routeur coupe toutes les fonctions (connexion WiFi et ADSL, pare-feu, routeur) du Modem routeur Hercules et redémarre le WiFi Manager.

Tous les ordinateurs ou péripériques connectés en WiFi ou Ethernet seront déconnectés.

Pour redémarrer le modem routeur :

Boite à outils

Redémarrer le modem routeur

• Dans la page d'accueil, cliquez sur le bouton Boîte à outils.
• Sélectionnez Redémarrer le modem routeur.

Un texte explicatif vous présente la fonction de ce bouton.

Redémarrer maintenant

• Cliquez sur le bouton Redémarrer maintainant.

Le modem routeur redémarre avec les derniers paramètres sauvégardés. Aucune)n'est perdue.

6.3.2.Redémarrer la fonction WiFi

Si vos périphériques WiFi se connectent difficilement au modem routeur, vous pouvez utiliser la fonction Redémarrer la fonction WiFi.

Tous les ordinateurs ou péripériques connectés en WiFi seront déconnectés. La connexion ADSL quant à elle active.

Pour redémarrer la fonction WiFi :

Boite à outils

Redémarrer la fonction WiFi

• Dans la page d'accueil, cliquez sur le bouton Boite à outils.
• Sélectionnez Redémarrer la fonction WiFi.

Un texte explicatif vous présente la fonction de ce bouton.

Redemarrer la fonction WiFi maintenant

• Cliquez sur le bouton Redémarrer la fonction WiFiMSN.

Le modem routeur redémarre avec les derniers paramètres sauvégardés. Aucune donnée n'est perdue.

6.3.3. Charger/Sauvegarder ses parametes

Grçá à WiFi Manager, vous pouvez charger ou sauvegarder rapidement vos paramètres personalisés.

Avant de charger des paramètres, vous nevez vous assurer que vous avez déjà sauvegardé vos dettes dans un fjichier.

Pour sauvégarder des paramètres :

Boite à outils

Charger/Sauvegarder vos parametes

Sauvegarder vos paramètres sous...

• Dans la page d'accueil, cliquez sur le bouton Boite à outils.

• Sélectionnez paramètres.

Charger/Sauvegarder vos

• Cliquez sur le bouton Sauvegarder vos paramètres sous....
• Sélectionnez un emplacement, puis saisissez un nom.
• Cliquez sur OK.

Votre fichier de parametes s'enregistre au format .bin.

Pour charger des parametes :

Boite a outils

Charger/Sauvegarder vos parametes

Parcourir...

Charger

• Dans la page d'accueil, cliquez sur le bouton Boîte à outils.

• Sélectionnez paramètres.

Charger/Sauvegarder vos

• Cliquez sur le bouton Parcourir.
• Sélectionnez votre filchier de paramètres (au format .bin), puis cliquez sur Ouvrir.
• Cliquez sur Charger.

Votre Modem routeur Hercules applique désormais les paramètres ADSL, WiFi... charges.

6.3.4. Récupérer sa configuration d'origine

Si vous avez modifié - intentionnellement ou non - certains paramètres et souhaitez restaurer les paramètres d'origine, suivez les instructions ci-dessous.

Lors de la restauration, tous les paramètres que vous avez préalablement modifiés seront perdus mêtres de connexion Internet, clé de sécurité WiFi, filtrage par adresse MAC...)!

Boite à outils

Restaurer les paramètres d'origine

Restaurer maintenant

• Dans la page d'accueil, cliquez sur le bouton Boite à outils.
• Sélectionnez Restaurer les paramêtres d'origine.
• Cliquez sur le bouton Restaurer maintainant.

Vou pouvez également utiliser lebouton Reset situé sur le routeur :

-Lorsque le modem routeur est allumé, appuyez pendant 10 secondes sur le bouton Reset ②

• Relâchez le bouton.

Votre modem routeur va charger ses parametes d'origine et se réinitialiser.

6.3.5.Metre à jour le firmware

Si vous souhaitez bénéficier de nouvelles fonctionnalités ou de fonctionnalités améliorées pour votre Modem routeur Hercules, nous vous conseillons de vous rendre régulièrement sur le site www.hercules.com et de vérifier la présence de mises à jour du firmware.

WiFi).

Nous conseillons d'effectuer la mise à jour en étant connecté par le cable Ethernet gris (et non en

Lors de la mise à jour, tous les paramétres que vous avez préalablement modifiés (paramétres de l'exion Internet, clé de sécurité WiFi...) sont supprimés!

Si une mise à jour du firmware est disponible :

• Sur le site www.hercules.com, cliquez sur le lien Support/Pilotes.
• Suivez les instructions affichées à l'écran. Puis :

Boite à outils

• Dans la page d'accueil du WiFi Manager, clique sur le bouton Bôte à outils.

Mettre à jour le firmware

C:\update.img

Parcourir...

Mettre à jour

• Sélectionnéz Mettre à jour le firmware.
• Cliquez sur le bouton Parcourir.
• Sélectionnéz votre fichier de firmware, puis cliquez sur Ouvrir.
• Cliquez sur Mettre à jour pour importer les données.

Votre Modem routeur Hercules utilise désormais cette nouvelle version du firmware.

6.4. Les autres options avancées

6.4.1. Configurer le serveur DHCP

Ce chapitre va vous apprendre à configurer le serveur DHCP interne qui gère les adresses IP de vos ordinateurs.

Configuration avancée

Adressage du modem routeur

Obtenir une adresse IP automatiquement

Adresse IP Routeur :

Masque de sous-réseau :

192	168	1	1
255	255	255	0

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
• Sélectionnéz Adressage du modem routeur.
  -Vous pouvez modifier I'Adresse IP du routeur (192.168.1.1, par défaut) et son Masque de sous-réseau (255.255.255.0, par défaut).
  -Si vous souhaitez que cette adresse soit obtenue automatiquement depuis un autre serveur DHCP, cochez la case Obtenir l'adresse IP en automatique.

Notez bien cette adresse IP. Sans elle, vous ne pourrez pas vous reconnectcer à votre routeur.

Configuration du serveur DHCP : :

Serveur DHCP interne activé

Adresse IP de départ :

Adresse IP de fin :

Durée de validité :

Relais DHCP depuis :
Serveur interne et Relais déactivés

192	. 168	1	2
192	. 168	1	254
60	minutes
20	. 0	. 0	3

• Si vous laissiez la case Serveur DHCP interne activé cochée, vous pouvez modifier l'Adresse IP de départ (192.168.1.2, par défaut), l'Adresse IP de fin (192.168.1.254, par défaut) et la Durée de validité de ces adresses (60 minutes, par défaut).
• Si vous cochez la case Relais DHCP depuis, le modem n'est plus le serveur DHCP, mais uniquement un relias. Les addresses IP de vos péripériques réseau, au lieu d'être attribuées par le modem, sont désormais attribuées par un autre serveur DHCP dont vous avez entre l'adresse (fournie par l administrateur réseau).
• Si vous cochez la case Serveur interne et

Relais désactivés, vous decide désormais, en tant qu'utilisateur, de fixer vous-même l'adresse IP pour chaque ordinaire.

6.4.2. Gérer les adresses IP des ordinateurs du réseau local

Ce chapitre va vous apprendre à réserver des adresses IP pour des ordinateurs du réseau local. Ainsi, ces ordinateurs se verront affecter toujours la même adresse IP, même après le redémarrage. Cette réservation est nécessaire si vous souhaitez appliquer manuellement des règles de pare-feu à des ordinateurs précis qui n'était pas connectés lors de l'application des règles (donc non visibles dans le WiFi Manager).

Remarque: si vous avons appliqué des règles dans le chapitre Pare-feu, ces adresses IP ont été automatiquement réservées lorsque les ordinateurs étaient connectés.

Pour réserver une adresse IP :

Configuration avancée

Résservation d'adresse IP

Adresses IP affectées dynamiquement par le routeur :
Cliquez pour réserver	Adresse IP	Nom de l'ordinateur :	Adresse MAC associée
R	192.168.1.4	Mon ordi	00:0:24:53:e7:56
R	192.168.1.3	Mon portable2	00:05:5d:0a:9b:13

-Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
- Sélectionnez Réservation d'adresse IP.

Si vous souhaitez réserver manuellement une adresse IP pour un ordinateur qui n'est pas connecté actuellément :

• Entrez son nom d'hote, ainsi que son adresse IP et son adresse MAC.

• Cliquez sur R .

L'ordinaire est ajouté à la liste des adresses IP réservées.

Si vous souhaitez réserver l'adresse IP d'un ordinateur qui est actuellement connecté :

• Sélectionnez l'ordinateur dans la liste des adresses dynamiques qui contient tous les ordinateurs et péripériques actuelsment connectés.

• Cliquez sur R en regard de l'ordinateur à réserver.

L'ordinaire est ajouté à la liste des adresses IP réservées.

Pour libre une adresse IP :

Adresses IP réservées :

Enlever	Adresse IP	Nom de l'ordinateur :	Adresse MAC associée
X	192.168.1.5	Mon portable	00:08:03:05:00:A0

• Dans la liste des adresses IP réservées que vous avez créé, cliquez sur X en regard des adresses IP que vous souhaitez libérer.

L'adresse est supprimée de la table.

6.4.3.Activer/Désactiver la prise en charge UPnP

La fonction UPnP (Universal Plug and Play) lorsqu'elle est activée, permet aux ordinateurs de votre réseau utilisant cette technologie de détecter et exécuter les services disponibles dans le réseau (communication Internet, serveur multimédia,...).

Pour acceder à la fonction UPnP :

Configuration avancee

UPnP

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.

• Sélectionnez UPnP.

6.4.4. Controller à distance le Modem routeur Hercules via Internet

La fonction Contrôle à distance du WiFi Manager permet à un ordinateur extérieur à votre réseau local de se connecter au Modem routeur Hercules pour le configurer.

Pour autoriser le contrôle à distance du modem routeur :

Configuration avancée

Contrôle à distance

Contrôle à distance activé :

Adresse IP de l'ordinateur distant :

82 228

198.79

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.
• Sélectionnez Contrôle à distance.

-Cochez la case Contrôle à distance activé.
- Entrez l'Adresse IP de l'ordinateur distant qui va acceder au modem.
- Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.

Pour acceder à distance à votre modem routeur, vous devrez taper l'adresse IP publique de votre connexion ADSL, établie par votre FAI, dans le navigateur Internet de l'ordinateur distant.

Pour connaîtreVote adresse IP publique, ouvrez la fenetre Voire connexion ADSL (cliquez sur le bouton Voire connexion ADSL dans la page d'accueil). L'adresse IP est affichee en bas a droite.

6.4.5. Modifier le mot de passer du Modem routeur Hercules

Pour des raisons de confidentialité ou de sécurité, vous pouze être amélié à changer de mot de passer. WiFi Manager vous permet de désirir un nouveau mot de passer au moment de la connexion (voir le chapitre 3.2. Changer le mot de passer du WiFi Manager) ou en passant par la fenêtre de configuration avancée (voir ci-après).

Vous pouvez également prévoir une déconnexion automatique après un certain délambda d'inactivité, si jamais vous oubliez de vous déconnecter manuellement, par exemple. Cela empêchera tout ordinateur extérieur d'acceder à votre réseau.

Pour modifier le mot de passer ou définir unIELAI d'inactivité :

Configuration avancee

Mot de passer

Votre nouveau mot de passer	·········
Confirmez votre nouveau mot de passer	·········
Délambda avant déconnexion:	30 minutes

• Dans la page d'accueil, cliquez sur le bouton Configuration avancée.

• Sélectionnez Mot de passer.

• Saisissez votre nouveau mot de passer, puis confirmez-le.

• Dans Delai avant déconnexion, définitisse un-delai d'inactivité à l'issue duquel l'ordinateur sera déconnecté automatiquement du modem routeur.
• Cliquez sur le bouton Appliquer et Sauvegarder pour valider vos paramètres.

6.5. Informations produit

WiFi Manager vous permet de consulter toutes les informations relatives au fonctionnement de votre Modem routeur Hercules.

Pour consulter les informations produit :

Informations produit

• Dans la page d'accueil, cliquez sur le bouton Informations produit.

Les informations suivantes s'affichent: adress MAC du Modem routeur Hercules, etat de la connexion ADSL, du reseau local et du reseau sans fil, version du firmware et du hardware.

7. GLOSSAIRE

802.11

Norme établie en 1997 par l'IEEE (Institute of Electrical and Electronic Engineer, association americaine d'ingénieurs en electronique), définitissant les reseaux sans fil dans la bande de fréquence 2,4-2, 48 GHz et proposant des débits de 1 à 2 Mbits/s. Des révisions ont été apportées à la norme originale afin d'optimiser le débit (c'est le cas des normes 802.11a, 802.11b et 802.11g, appelées normes 802.11 physiques) ou d'assurer une(Meilleure sécurité ou une meilleure interopérabilité des équipements.

802.11b

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association française d'ingénieurs en electronics) de la famille 802.11, permettant d'atteindre un débit théorique de 11 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La plage de fréquence utilisée est la bande des 2,4 GHz, avec 3 canaux radio disponibles.

802.11g

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association américain d'ingénieurs en electronics) de la famille 802.11, offrant un haut débit théorique de 54 Mbits/s sur la bande de fréquence des 2,4 GHz avec une portée pouvant aller jusqu'à 300 m dans un environnement dégagé. La norme 802.11g offre une compatibilité descendante avec la norme 802.11b, ce qui signifie que les équipements conformes à la norme 802.11g peuvent fonctionner en 802.11b.

802.11i

Norme établie par l'IEEE (Institute of Electrical and Electronic Engineer, association française d'ingénieurs en electronics) de la famille 802.11, qui a pour objectif d'améliorer la sécurité en associant l'authentication WPA-PSK au cryptage AES. L'adaptateur Hercules est compatible avec cette norme.

Adresse IP

Adresse unique de l'ordinaire attribuée par le routeur. Chaque ordinaire possède une adresse IP propre qui permet de l'identifier auprès du réseau.

Adresse MAC (Message Authentication Code)

Adresse unique créée par le constructeur de l'adaptateur client ou du routeur, destinée à identifier cet élément au sein d'un réseau.

Ligne d'abonné numérique à débit asymétrique. Cet équipement, connecté à une ligne téléphonique traditionnelle, offre une grande rapidité en termes d'envoi et de réception de données.

Standard de chiffrement symétrique par blocs supportant différentes longueurs de clés, il s'agit donc d'un cryptage puissant, rapide et efficace.

Mode de transfert à haut débit de données deaille fixe.

Technique avancée de codage des ondes radio dans les reseaux sans fil permettant d'atteindre des débits élevés.

Client

Ordinateur equipoed'un adaptateurWiFi de typePCI,USB ou PCMCIA.

Protocole qui gère l'attribution des adresses IP aux ordinateurs.

Technique d'utilisation des fréquences radio dans les réseaux sans fil à spectre large destinée à accroître la portée des transmissions.

ESSID (Service Set Identifier)

Identifiant de 8 à 32 caractères, souvent abrégé en SSID, servant de nom unique à un réseau partagé par les clients et le point d'accès.

Filtre

Dispositif placé entre la prise téléphonique et le modem pour améliorer la qualité des communications téléphoniques, souvent dégradée par les signaux ADSL.

Groupe de travail

Ensemble d'ordinateurs avec lesquels vous souhaitez communiquer ou partager des ressources telles que des dossiers, une imprimante ou une connexion Internet. Pour faire partie d'un groupe de travail, les ordinateurs doivent porter le même nom de groupe.

IP statique

Adresse IP permanente attribuée à un ordinateur par le fournisseur d'accès.

Protocole de sécurité développé par la société Cisco pour l'univers Windows. Il se présente sous la forme identifient/mot de passer.

Masque de sous-réseau

Partie d'une adresse IP qui indique la classe du réseau utilisé ( classe C de type 255.255.255.0 dans le cas d'un réseau local).

Mode Ad hoc

Mode permettant à plusieurs ordinateurs équipés en WiFi de communiquer directement entre eux. Ce mode est également appelé Peer to Peer.

Mode Infrastructure

Mode de communication qui consiste à mettre en réseau plusieurs ordinateurs équipés en WiFi via un point d'accès sans fil tel que le routeur ADSL Hercules.

Technique permettant de masquer des adresses IP des ordinateurs du réseau local vis-à-vis d'Internet.

Technique de transmission radio à des débits très élevés largement répandue dans la technologie DSL, dans la distribution sans fil terrestre des signaux de télévision et adoptée pour la norme 802.11 de communication sans fil à haut débit.

Pare-feu

Ensemble de logiciels et disposits de sécurité protégeant un réseau connecté à Internet.

Point d'acces

Le point d'accès est le cœur de votre réseau local WiFi. Le point d'accès du système est un routeur sans fil dont la fonction est de federer plusieurs clients c'est-à-dire de relier entre eux tous les ordinateurs équipés d'adaptateurs WiFi grâce à son antenné radio.

Port Ethernet (ou RJ-45)

Port permettant de relier deux dispositifs par un cable, tels qu'un PC et un routeur, afin d'échanger des paquets de données sans collision.

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau ATM tout en authentifiant l'utilisateur.

PPPoE (Point-to-Point Protocol over Ethernet)

Protocole permettant de connecter à Internet des ordinateurs reliés en réseau Ethernet grâce à un modem haut débit.

Routeur WiFi

Dispositif installé au cœur du réseau WiFi permettant de relier plusieurs ordinateurs équipés d'adaptateurs WiFi afin d'échéanger des données.

TKIP (Temporal Key Integrity Protocol)

La norme WPA utilise le protocole TKIP qui consiste à regénérer de nouvelles clés pour chaque paquet de données alors que le WEP lui utilise un système basé sur une clé fixe.

UPnP (Universal Plug n' Play)

Protocole qui permet de relier entre eux plusieurs ordinateurs et peripheriques disponibles sur un reseau.

Protocole de sécurité des reseaux sans fil utilisant un chiffrement base sur une clé fixe de 64 bits, 128 bits ou 256 bits ne servant qu'une seule fois, au début de la phase de decryptage. Pour développer une transmission, chaque client du réseau sans fil doit utiliser la même clé 64, 128 ou 256 bits. Le WEP fait partir du standard 802.11 avec pour but d'assurer l'autolocation (l'accès n'est autorisé qu'aux personnes connaissant la clé WEP) et la confidentialité (chiffrement). Une clé WEP est composée des chiffres 0 à 9 et des lettres A à F (exemple : A123BCD45E).

Contraction de Wireless Fidelity, WiFi est le nom commercial adopté par la WECA (Wireless Ethernet Compatibility Alliance), organisme charge de maintainir l'interopérabilité des équipements d'un réseau local sans fil (WLAN) répondant à la norme IEEE 802.11. Ainsi un réseau WiFi est en réalité un réseau 802.11. Dans la pratique, le WiFi permet de relier entre eux, grâce à un point d'accès, des ordinateurs portables, des ordinateurs fixes ou des assistants personnels distants de plusieurs dizaines de mêtres pour les faire communiquer entre eux sans cable et échanger des données à haut débit.

Réseau local sans fil, utilisant notamment la norme 802.11b ou g.

WIFI Manager

Utilitaire développé par Hercules pour configurer et consulter les paramètres de Hercules Wireless G Modem Router.

WIFI Station

Utilitaire développé par Hercules pour définir, vérifier et configurer tous les paramètres de connexion et de sécurité concernant votre installation WiFi.

Norme de sécurité des reseaux sans fil mise en place par les fabricants et faisant appel à un algorithme de cryptage des données s'appuyant sur une gestion dynamique des clés, qui faisait défaut au WEP, la différence étant qu'une fois la communication établie, la clé change aléatoirelement pour une meilleure sécurité.

Protocole de sécurité de sécurité elevé de première génération, spécialement concu pour les environnements de type petits bureaux ou à la maison à partir d'une clé prépartagée (un simple mot de passer). Cette clé est également utilisée pour le cryptage TKIP ou AES des données.

Connectez-vous des salariés sur notre site web (www.hercules.com) pour télécharger les dernières versions des pilotes et logiciels, consulter la Foire Aux Questions (FAQ) relative à votre produit et bénéficiaire de mises à jour du manuel de l'utilisateur. Vous pourrez également découvert la gamme de produits Hercules et Obtir des informations sur les nouveaux à voir.

8. ASSISTANCE TECHNIQUE

Si vous rencontres un problème avec votre produit, rendez-vous sur le site http://tts.hercules.com et selectionnez votre langue. Vous aurez alors accès à différents services (Faire Aux Questions (FAQ), dernières versions du firmware) susceptibles de résoudre votre problème. Si le problème persististe, vous pouvez contacter notre support technique :

Par e-mail:

Pour bénéficier du support technique par e-mail, vous doivent d'abord vous enregistrer en ligne. Les informations fournies seront permettre aux techniciens de résoudre plusrapidementvoire probleme.

Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous étés déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passage, puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet).

France	0826 09 21 03	0,34 €/min, du lundi au vendredi de 13h à 17h et de 18h à 22h
Belgique	078 166 056	prix d'un appel national, du lundi au vendredi de 9h à 12h30 et de 14h à 22h.
Suisse	0842 000 022	0,34 €/min, du lundi au vendredi de 13h à 17h et de 18h à 22h

9. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présente produit Hercules est exempt de defaults matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiametèté le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être returné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défecteurs. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la presente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a eté modifié, ouvert, alteré, ou a subi des dommages resultant d'une utilisation inappropriée ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-edités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

10. RECOMMANDATION RELATIVE A LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas etre elimine avec les déchets menagers normaux mais depose a un point de collecte des déchets d'equipements electriques et electroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Intel® et Pentium® sont des marques déposées d'Intel Corporation. Wireless Attitude™ est une marque de Guillemot Corporation S.A. Microsoft® Windows® 98, Millennium, 2000 et XP sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans autres pays. Toutes les autres marques et tous les autres noms déposés reconnus nationalement ou internationale sont également reconnus par les générées. Illustrations non contractuelles.

Déclaration de conformité

UTILISATEURS EUROPEENS

Cet appeare a ete est e conforma to la Direite 1995/CE du Parlement europen e du Conseil concernant les equipments hertziens et les equipments de terminaux de telecommunications et la reconnaissance mutuelle de leur conformite. Aprees evaluaion du materiel, cui-ci est conforme aux normes suivantes: EN 300.328 (radio), EN 301 489-1, EN 301 489-17 (compatibilite electromagnete) and EN 60950 (sucrété). Ce materiel peut etre utilised dans tous les pays de l'Union Europenne et dans tous les pays appliquant la Direite 1999/5/CE, sans limitations, à l'excection des pays suivants:

FRANCE :

En cas d'utilisation de ce matériel en extérieur, la puissance de sortie est limitée dans les plages de fréquences ci-dessous. Pour de plus amples informations, consultez le site de l'ART : www.artelecom.fr.

Site	Plage de fréquences (MHz)	Puisance (EIRP)
Intérieur (aucune restriction)	2400 - 2483.5	100 mW (20 dBm)
Extérieur	2400 - 2454	100 mW (20 dBm)
	2454 - 2483.5	10 mW (10 dBm)

Le fonctionnement de ce matériel dans un environnement résidentiel provoque parais des interfrences radioelectriques ; il incombe dans ce cas à l'utilateur d'y remédier.

ITALIE:

Cet appeareit est conforme a l'interface ranaationale et aux exigences de la table d'allocation des fréquences. L'utilisation de ce produit sans fil en dehors du cadre de la propriete de l'acquereur necessite une autorisation generale. Pour de plus amples informations, consultez le site www.conunicazioni.it.

Copyright

© Guillemot Corporation S.A. 2005. Tous droits réservés.

Aucune partie de ce manuel ne peut etre reproduce, résumée, transmise, transcribe, stockée dans un systeme de recherche, ou traduite en toute langue ou langage informatique, a qu'ille fin ou par qu'elle moyne que ce soit, electronique, mécanique, magnétique, manuel, par le biais de photocopies, d'enregistements, ou autres, sans l'autorisation expresse et écritte de Guillemot Corporation S.A.

Responsabilité limitee

Guillemot Corporation S.A. se reserve le droit de modifier les specifications à tout moment sans préavis. Les informations fournies dans ce document sont censées être précises et fiables. Cependant Guillemot Corporation S.A. n'assume aucune responsabilité concernant leur utilisation, ni leur contréfacon ou les autres droits des tiers resultant de leur utilisation. Ce produit peut exister en version simplifiée ou spéciale, notamment pour les fabricants de PC et les assembleurs. Il se peut que certaines fonctions décrites dans ce manuel ne soient pas disponibles dans la version que vous possedez. Autant que possible, le CD-ROM d'installation contiendra un fjicher README.TXT dans lequel seront détaillées les différences entre le produit installé et le produit décrit dans la presente documentation.

Contrat de licence utiliseur final

IMPORTANT: veuilliez lire attentivement le Présent Contrat de licence. Le Logiciel est concéde sous licence, et non vendu à l'utiliseur, pour un emploi respectant les termes du Présent Contrat. Vous vous agèz à respecter les termes et les conditions du Présent Contrat. Si vous étés en désaccord avec les termes et les conditions du Présent Contrat, veuilliez retourmer le Logiciel et tout ce qui l'accompagne dans les 15 jours qui suivir la date de votre achat à l'endetroit où vous l'avez achété.

La propriété du Logiciel (démonme « le Logiciel » ci-dessus et ci-après) reste acquise à Guillemot Corporation S.A. Tous droits réservés. Le terme « Logiciel » inclut les programmes exécutables, fournisseurs, libraires, fischiers de données et toute documentation associée aux programmes.

Hercules Technologies n'accorde qu'un droit d'utilisation du Logiciel. L'acquiree accepte les termes et les conditions du Présent Contrat concernant les droits d'auteur et tout autre droit de propriété concernant les autres logiciels contenus dans le produit.

Gullemot Corporation S.A. se reserve le droit d'annuler le Présent Contrat en cas de non-respect de celui-ci. En cas de résillation du Présent Contrat, l'acquérér est engage à renvoyer le Logiciel à Gullemot Corporation S.A. ainsi que toutes les copies.

Licence :

1. La licence est accordée à l'acquireur d'origine seulement. Guillemot Corporation S.A. reste propriété et titulaire du Logiciel et se reserve tous les droits qui ne sont pas expressement accordés par le Présent Contrat. L'utilitaire n'a pas le droit de sous-louer ses droits concédu par le Présent Contrat. Le transfert de cette licence est autorisé à condition que l'acquireur d'origine ne conserve aucune partie du Logiciel et que le cessionnaire lise et accepte les termes et conditions du Présent Contrat.
2. L'acquérateur peut utiliser le Logiciel sur un seul ordinateur en même temps. La partie assimilable du Logiciel peut être copiee vers un autre ordinateur a condition que le Logiciel soit effaced du premier ordinateur et qu'il soit impossible d'utiliser le Logiciel sur plusieurs machines en meme temps.
3. L'acquéréure reconnait et accepte le copyright apparentan à Guillemot Corporation S.A. Le copyright ne doit en aucen cas être enlevé du Logiciel ou d'une copie du Logiciel, de toute documentation, écrire oulectronique, accompagnant le Logiciel.
4. La licence octroi à l'utilitaire le droit de faire une (1) copie d'archivage de la partie assimilable du Logiciel à condition que le copyright du Logiciel soit égalément copied.
5. Sauf dans les limites permises expressement par le Présent Contrat, l'acquéréne ne peut pas s'engage à, ni permette à un tiers de s'engage à : fournir ou divulguier le Logiciel à des tiers; rendre possible l'utilisation du Logiciel par plus d'un ordinateur en même temps; faire des modifications ou des copies de chaque soit que ce soit; déasassembler, dé-compiler ou modifier le Logiciel d'une quatre qu'en soins est établi et sauf si la personne est générale, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée, sauf si la société est employée.
