| Caractéristiques | Détails |
|---|---|
| Type de produit | Tracteur agricole |
| Modèle | JOHN DEERE 4700 |
| Motorisation | Moteur diesel 4 cylindres |
| Puissance | 75 ch (55 kW) |
| Transmission | Transmission mécanique avec inverseur |
| Dimensions approximatives | Longueur : 3,5 m, Largeur : 1,8 m, Hauteur : 2,5 m |
| Poids | Environ 2 800 kg |
| Capacité du réservoir de carburant | 80 litres |
| Vitesse maximale | 30 km/h |
| Utilisation | Travaux agricoles, entretien des espaces verts, transport de matériel |
| Entretien et nettoyage | Vérification régulière des niveaux d'huile et de liquide de refroidissement, nettoyage des filtres |
| Pièces détachées et réparabilité | Disponibilité de pièces chez les revendeurs agréés JOHN DEERE |
| Sécurité | Équipements de sécurité recommandés : gants, lunettes de protection, formation à l'utilisation |
| Garantie | Garantie constructeur de 2 ans |
| Compatibilités | Accessoires et outils compatibles avec les tracteurs de la même gamme |
FOIRE AUX QUESTIONS - 4700 JOHN DEERE
Que faire si le moteur ne démarre pas ?
Vérifiez la batterie, assurez-vous qu'elle est chargée. Contrôlez également le niveau de carburant et assurez-vous que le contact est en position 'ON'.
Comment résoudre un problème de surchauffe du moteur ?
Vérifiez le niveau de liquide de refroidissement et assurez-vous qu'il n'y a pas de fuites. Nettoyez le radiateur et vérifiez que le ventilateur fonctionne correctement.
Que faire si la transmission ne fonctionne pas ?
Vérifiez le niveau d'huile de transmission et assurez-vous qu'il n'y a pas de fuites. Consultez le manuel pour des informations spécifiques à votre modèle.
Comment traiter des problèmes de direction ?
Vérifiez le niveau d'huile de direction assistée. Si cela ne résout pas le problème, inspectez les joints et les tuyaux pour détecter d'éventuelles fuites.
Que faire si les freins ne fonctionnent pas correctement ?
Vérifiez le niveau de liquide de frein et inspectez les plaquettes et disques pour l'usure. Si nécessaire, remplacez les pièces usées.
Comment résoudre un problème d'embrayage ?
Vérifiez le niveau de liquide d'embrayage et recherchez des fuites. Si le problème persiste, il peut être nécessaire de remplacer l'embrayage.
Que faire si l'outil de travail ne fonctionne pas ?
Assurez-vous que l'outil est correctement connecté et que le système hydraulique fonctionne. Vérifiez également les niveaux d'huile hydraulique.
Comment maintenir mon JOHN DEERE 4700 en bon état ?
Suivez le programme d'entretien recommandé dans le manuel de l'utilisateur, y compris les changements d'huile réguliers et l'inspection des composants clés.
Où puis-je trouver des pièces de rechange pour mon JOHN DEERE 4700 ?
Vous pouvez trouver des pièces de rechange chez un concessionnaire John Deere local ou sur le site web officiel de John Deere.
Comment obtenir de l'assistance technique pour mon JOHN DEERE 4700 ?
Contactez le service client de John Deere ou consultez le site web pour des ressources et des informations de contact.
Questions des utilisateurs sur 4700 JOHN DEERE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Tracteur agricole au format PDF gratuitement ! Retrouvez votre notice 4700 - JOHN DEERE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 4700 de la marque JOHN DEERE.
MODE D'EMPLOI 4700 JOHN DEERE
| Article | Ingénieur | Capacité | Intervalle de remplacement |
| Huile moteur | Plus 50 ou Torq-Gard | 2.8 qt / 2,7 l (4100)4.0 qt / 3,8 l (4200)4.5 qt / 4,3 l (4300/4400)6.2 qt / 5,9 l (4500-4700) | Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700) |
| Filtre à huile moteur | Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700) | ||
| Huile de transmission | Low Vis Hy-Gard/Hy-Gard | 3.3 gal / 12,5 l (4100)Boîte de vitesse 6.3 gal / 24 l (4200-4400)Transm. hydraul. 6.8 gal / 25,7 l (4200-4400)Boîte de vitesse 6.8 gal / 25,7 l (4500-4700)Transm. hydraul. 8.8 gal / 33,3 l (4500-4700) | 50 heures pendant la période de rod-age, ensuite toutes les 400 heures |
| Filtre à huile de transmis-sion | Toutes les 200 heures | ||
| Filtre à air primaire | Toutes les 500 heures ou plus souvent, selon besoin | ||
| Filtre à air secondaire | Tous les 3 changements de contrôle pri-maire | ||
| Filtre à combustible | 500 heures | ||
| Essieu avant | JD GL-5 80W90 lube (4100)Hy-Gard/Low Vis Hy-Gard | 3.6 qt / 3,4 l (4100)4.1 qt / 3,9 l (4200-4400)1.8 gal / 6,8 l (4500-4700) | 500 heures |
| Cool-Gard | Cool-Gard | 3 ans./3000 heures avec Cool Gard | |
54"

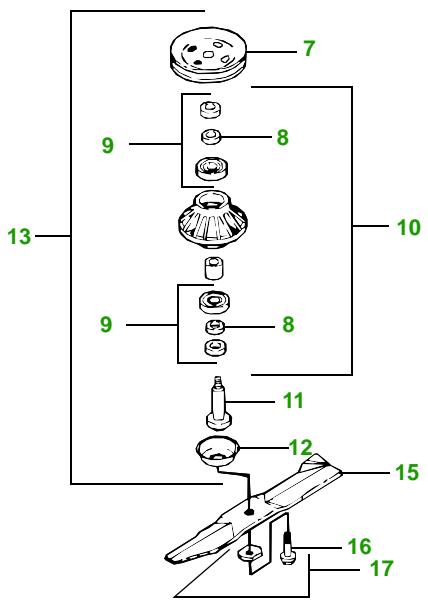

Plateau de coupe central (pour 2210 / 4100 / 4010 / 4110)
18

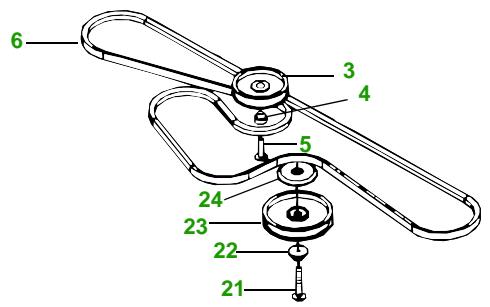

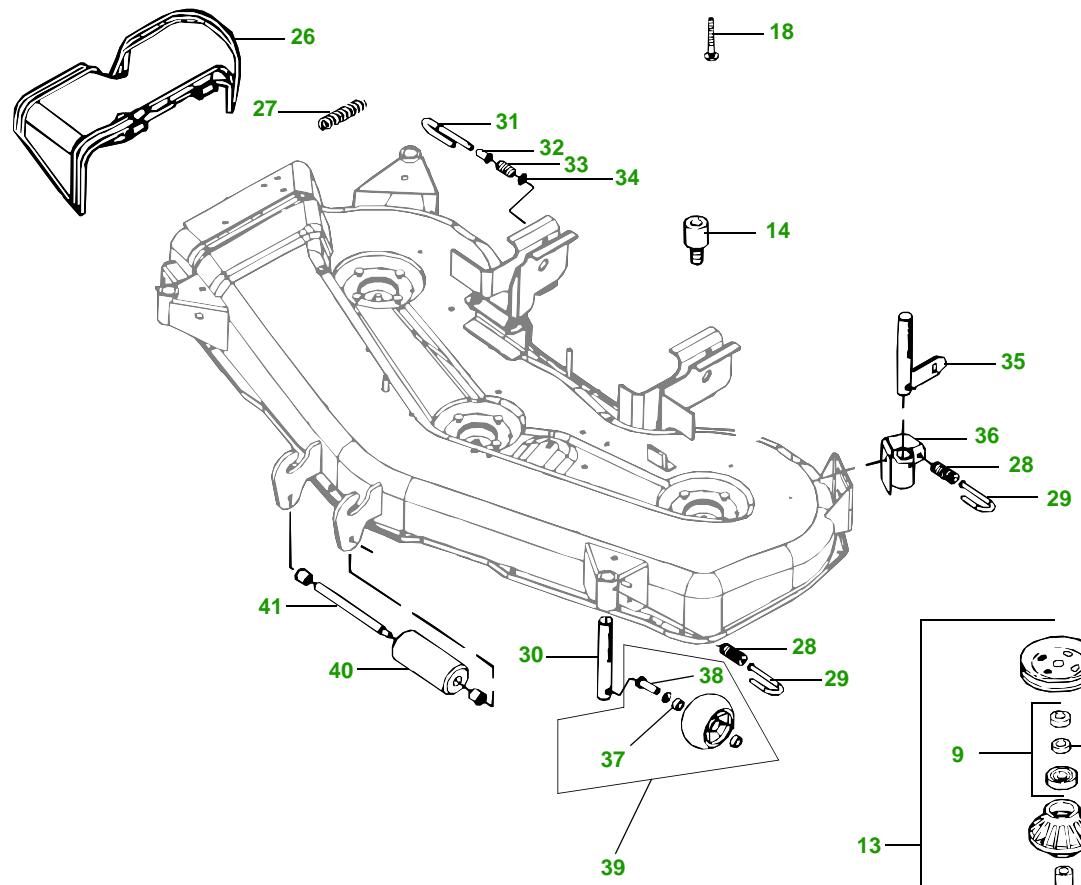

| réf. pos. | pièce | description | réf. pos. | pièce | description | |
| 1 | DE19068.......CARTER D'ENGRENAGES (1) | 21 | 03M7189.......BOULON (1) M8 X 45 | |||
| 2 | LVU15336.......POULIE (1) | 22 | M78658.......ENTRETOISE (1) | |||
| 3 | AM37249.......TENDEUR (1) | 23 | AM106627.......TENDEUR (1) | |||
| 4 | M71682.......Bague (1) | 24 | M110815.......PROTECTION (1) | |||
| 5 | M113075.......VIS (1) | 25 | AM123865.......SUPPORT (1) | |||
| 6 | M137166.......COUROIE (1) | 26 | M123859.......DEFLECTEUR (1) | |||
| 7 | M110015.......POULIE (1) | 27 | M83410.......RESSORT DE TORSION (1) | |||
| 8 | ET15755.......JOINT (1) | 28 | M111186.......RESSORT DE COMPRESSION (4) (REPLACE:............M151706) | |||
| 9 | AM115721.......JEU DE ROULEMENTS DE FUSÉE (2) | 29 | M110382.......AXE (4) | |||
| 10 | AM121342.......ENSEMBLE FUSÉE (ENTRETIEN) | 30 | M110385.......ARBRE (3) | |||
| 11 | AM116065.......POULIE, SOUDÉE (PLATEAU 48") | 31 | M111305.......AXE (2) | |||
| AM116066.......POULIE, SOUDÉE (PLATEAU 54") | 32 | M112835.......Bague (2) | ||||
| 11 | M122465.......FUSÉE (1) | 33 | M91079.......RESSORT DE COMPRESSION (2) | |||
| 12 | M131928.......DéFLECTEUR (1) | 34 | 24H1261.......RONDELLLE (2) 9/16" X 1-1/8" X 0.060" | |||
| 13 | AM121342.......ENSEMBLE FUSÉE (COMPLET) (3) | 35 | AM120007.......BRAS (1) | |||
| 14 | M117945.......BUTÉE(1) | 36 | AM123076.......SUPPORT (1) | |||
| 15 | M113518.......LAME HACHEUSE (3) - (EXPORT) | 37 | AM116071.......JEU DE BAGUES | |||
| 16 | 19M7788.......VIS (3) | 38 | AH11010.......JOINT (4) | |||
| 17 | AM121680.......JEU DE RONDELLES DE LAME (1) | 39 | AM125172.......JEU DE ROUES DE JAUGE (4) | |||
| 18 | 03M7295.......BOULON (1) M8 X 90 | 40 | AM101042.......ROULEAU (1) | |||
| 19 | M88266.......Bague (1) | |||||
| 20 | M44082.......RESSORT DE TRACTION (1) | 41 | M111134.......GOUJON (1) | |||

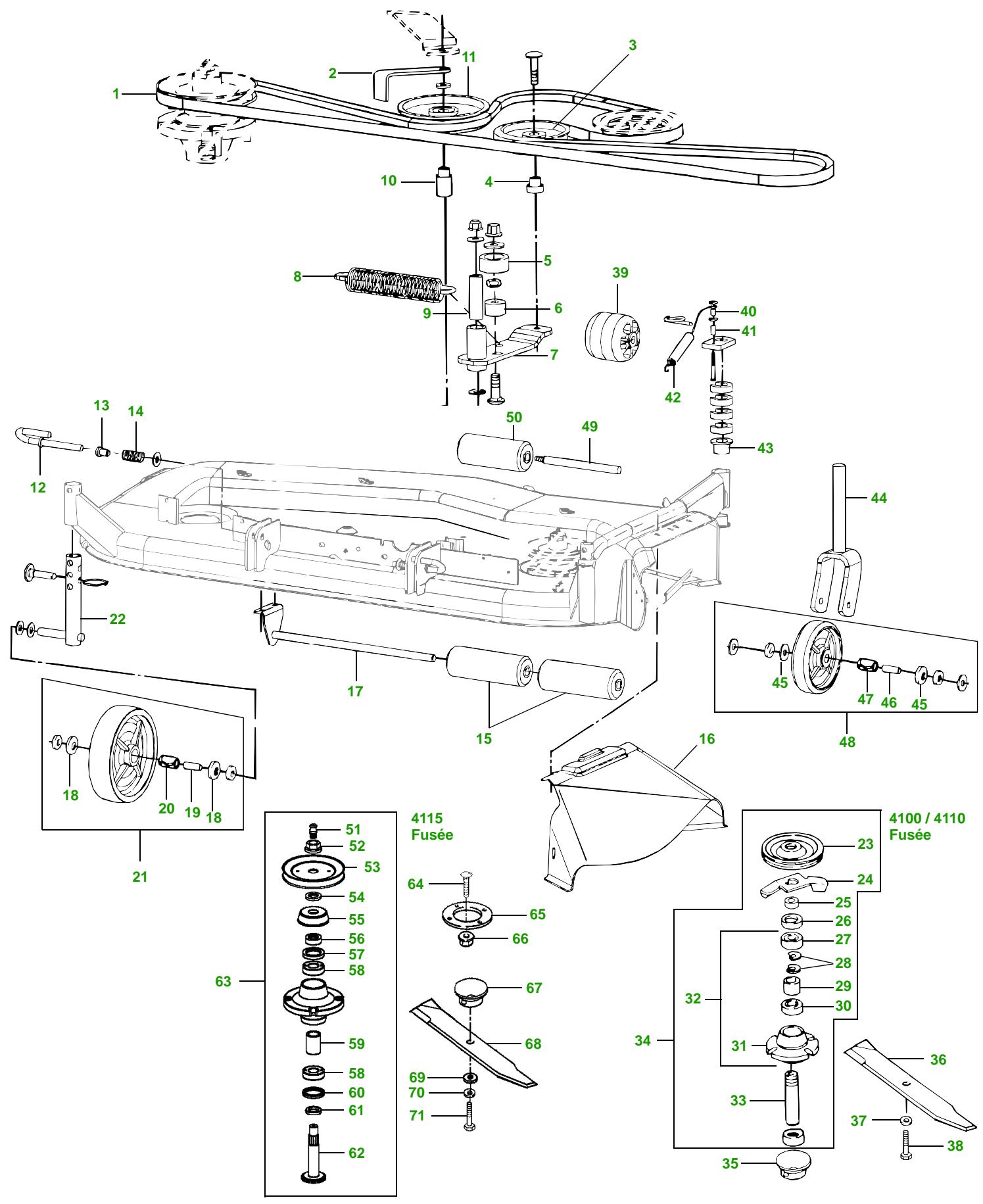

| réf. pos. | pièce | description | réf. pos. | pièce | description | |
| 1 | M117636......COUROIE (1) | 37 | M123522......RONDELLE (3) | |||
| 2 | M135674......SUPPORT (1) | 38 | M120173......BOULON (3) | |||
| 3 | AM37249......TENDEUR (1) | 39 | M115245......ROULEAU AVANT (1) | |||
| 4 | M71682......Bague (1) | 40 | M89921......ENTRETOISE (1) | |||
| 5 | M87607......ISOLATEUR (1) | 41 | M88860......ENTRETOISE (1) | |||
| 6 | M120362......ENTRETOISE (1) | 42 | M79152......RESSORT DE TRACTION (1) | |||
| 7 | AM122570......SUPPORT (1) (4100 / 4110) | 43 | M83541......BAGUE (2) | |||
| LVA11195......SUPPORT (1) (4115) | 44 | AM117874......BRAS (1) (4100 / 4110) | ||||
| 8 | M125185......RESSORT DE TRACTION (1) | LVA12917......BRAS, VERT (1) (4115) | ||||
| 9 | M88266......Bague (1) | AM117874......BRAS, JAUNE (1) (4115) | ||||
| 10 | M125207......ENTRETOISE (1) | 45 | M88384......JOINT (2) | |||
| 11 | AM106627......TENDEUR (1) | 46 | M87567......BAGUE (1) | |||
| 12 | M111305......AXE (2) | 47 | AM107582......ROULEMENT À ROULEAUX (1) | |||
| 13 | M121835......Bague (2) | 48 | AM107560......ENSEMBLE DE ROUES (1) | |||
| 14 | M91079......RESSORT DE COMPRESSION (2) | 49 | M111134......GOUJON (1) | |||
| 15 | AM101044......ROULEAU ARRÈRÉ (2) | 50 | AM101042......ROULEAU AVANT (1) | |||
| 16 | AM135168......DéFLECTEUR (1) (4100 / 4110) | 51 | JD7849......GRAISSEUR (1) | |||
| LVA11198......DéFLECTEUR (1) (4115) | 52 | M123569......ÉCROU À EMBASE (1) | ||||
| 17 | AM135154......SUPPORT (1) | 53 | M126333......POULIE (1) | |||
| 18 | M88384......JOINT (2) | 54 | M127353......BAGUE (1) | |||
| 19 | M87568......Bague (1) | 55 | M123581......DéFLECTEUR (1) | |||
| 20 | AM106706......ROULEMENT À ROULEAUX (1) | 56 | M125913......BAGUE (1) | |||
| 21 | AM107561......ENSEMBLE DE ROUES (2) | 57 | M85699......JOINT (1) | |||
| 22 | AM117871......BRAS (2) (4100 / 4110) | 58 | M88251......ROULEMENT À BILLES (2) | |||
| LVA12916......BRAS, VERT (2) (4115) | 59 | M127515......ENTRETOISE (1) | ||||
| AM117871......BRAS, JAUNE (2) (4115) | 60 | M127198......JOINT (1) | ||||
| 23 | AM120767......POULIE (EXPORT) (1) | 61 | M133398......BAGUE (1) | |||
| 24 | M93091......VENTILATEUR (1) | 62 | M126326......FUSÉE (1) | |||
| 25 | M95726......Bague (1) | 63 | AM123184......ENSEMBLE COMPLÉT DE FUSÉE (3) | |||
| 26 | M85699......JOINT (1) | 64 | 03M7152......BOULON (12) | |||
| 27 | M88251......ROULEMENT À BILLES (1) | 65 | LVU15343......BAGUE (3) | |||
| 28 | R55408......Bague D'USURE (2) | 66 | 14M7400......ÉCROU DE BLOCAGE (12) | |||
| 29 | M143483......ENTRETOISE (1) | 67 | M93090......PROTECTION (3) | |||
| 30 | M88252......ROULEMENT À BILLES (1) | 68 | M113878......LAME (3) (EXPORT) | |||
| 31 | M88295......MOYEU (1) | 69 | M119206......LAME (3) (HACHEUSE) | |||
| 32 | AM100999......ENSEMBLE MOYEU (1) | 70 | M123522......ROULELLE (3) | |||
| 33 | AM107702......FUSÉE (1) | 71 | M123520......ROULELLE (3) | |||
| 34 | AM120965......ENSEMBLE COMPLÉT DE FUSÉE (3), .(.REPLACE AM107555) | 19M7489......VIS (3) | ||||
| 35 | M93090......PROTECTION (3) | |||||
| 36 | M113878......LAME (3) (EXPORT) | |||||

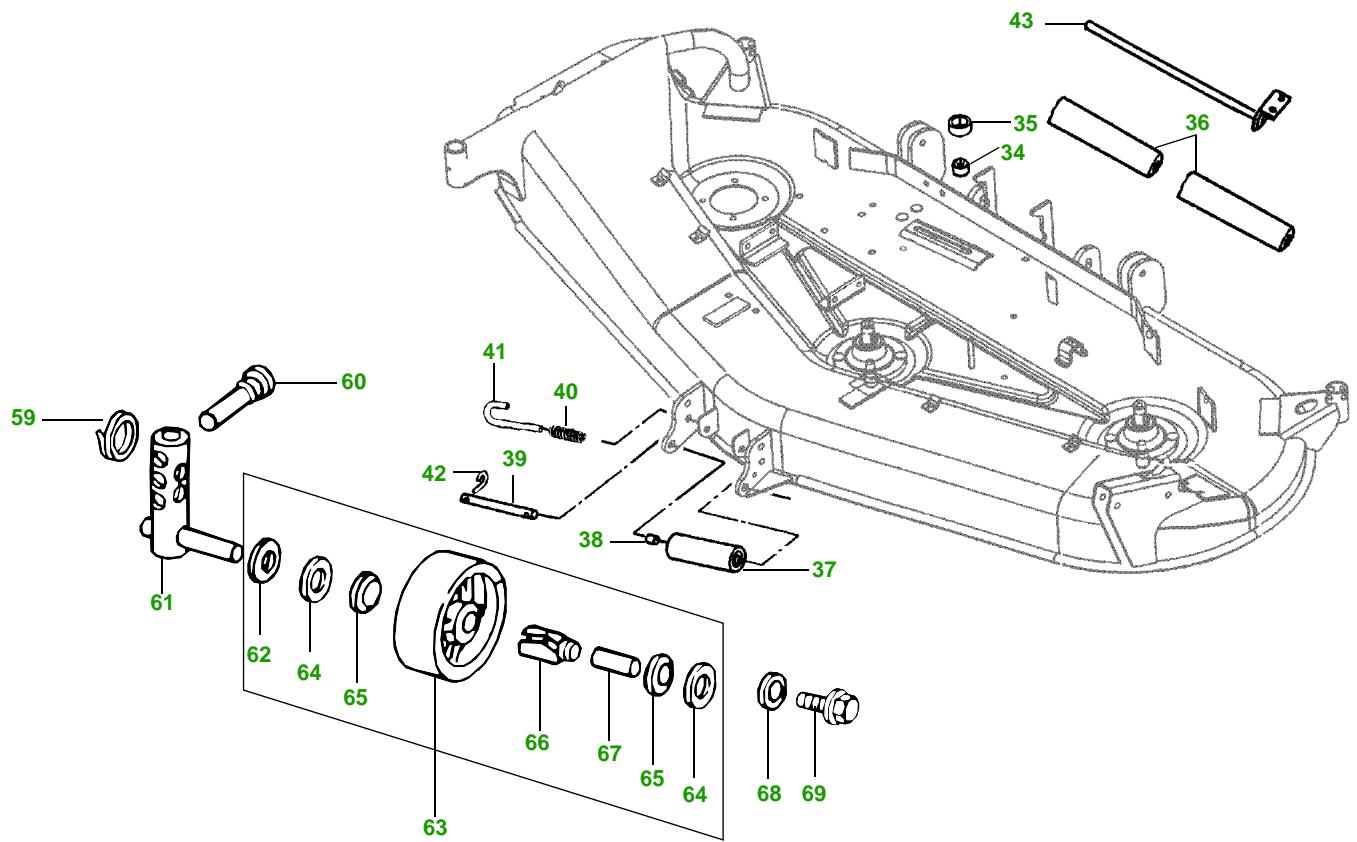

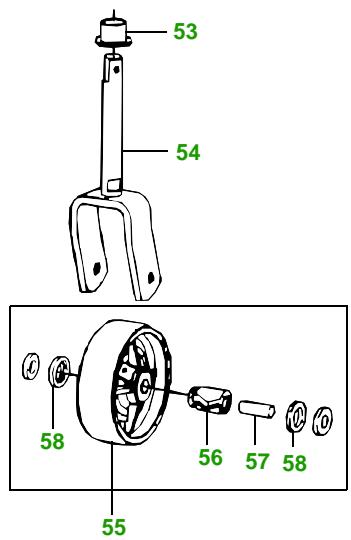

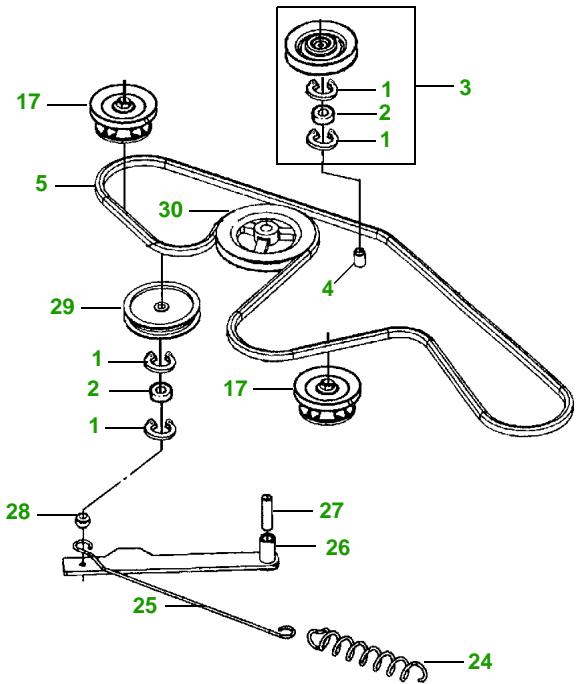

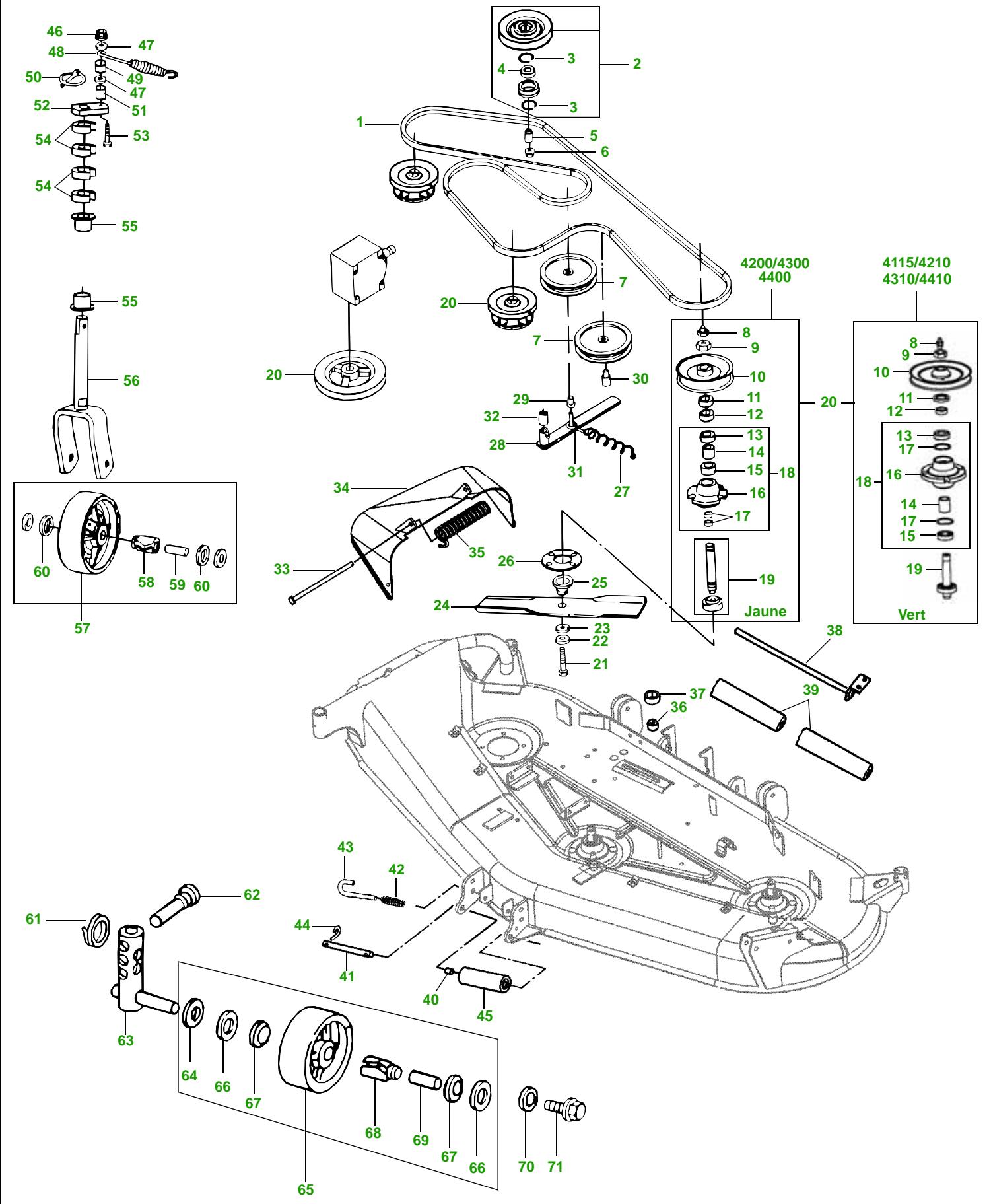

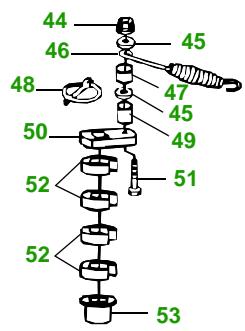

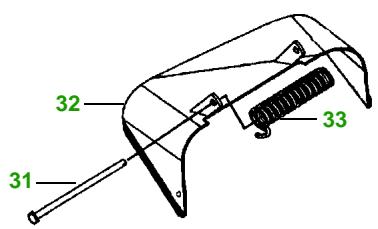

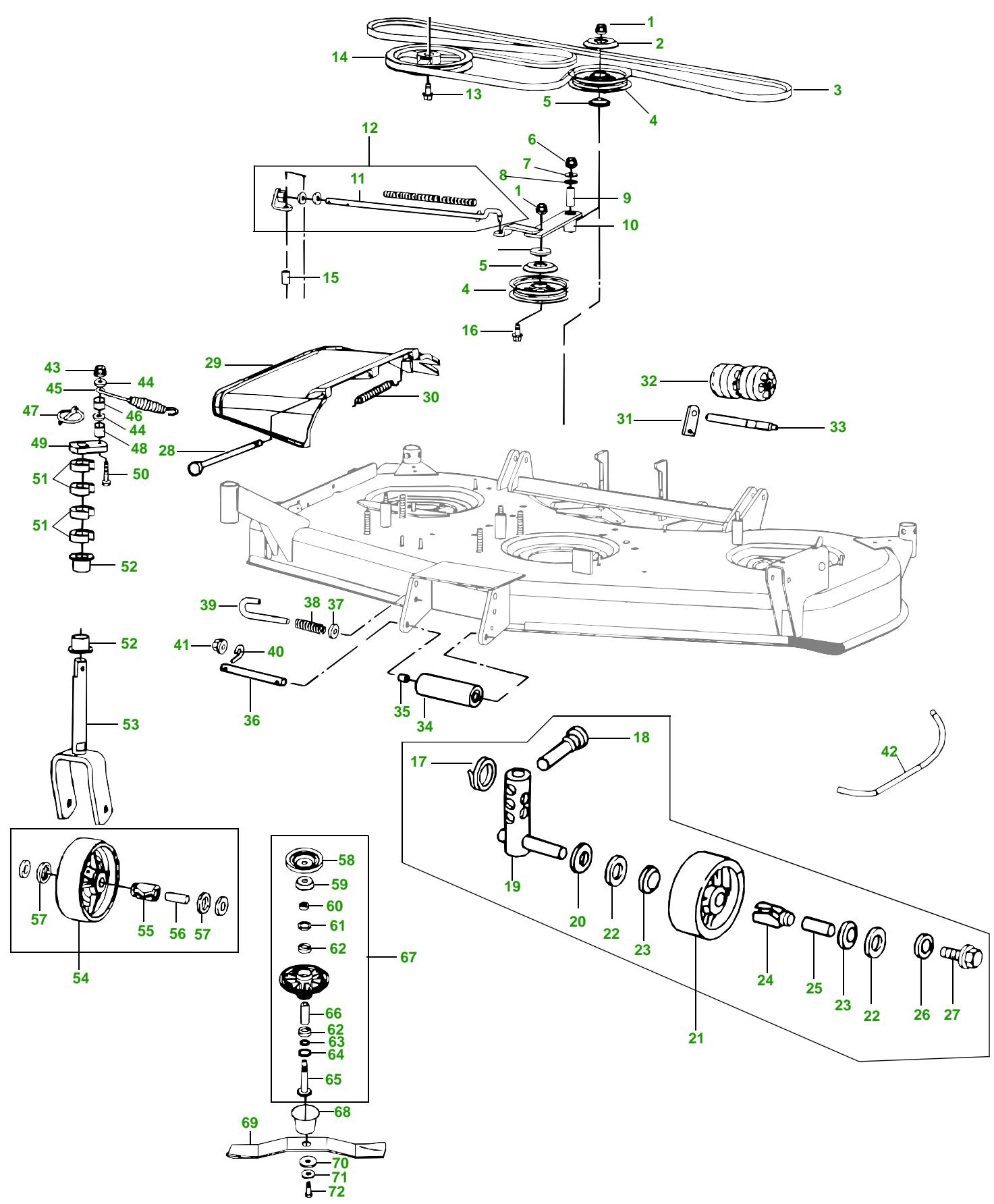

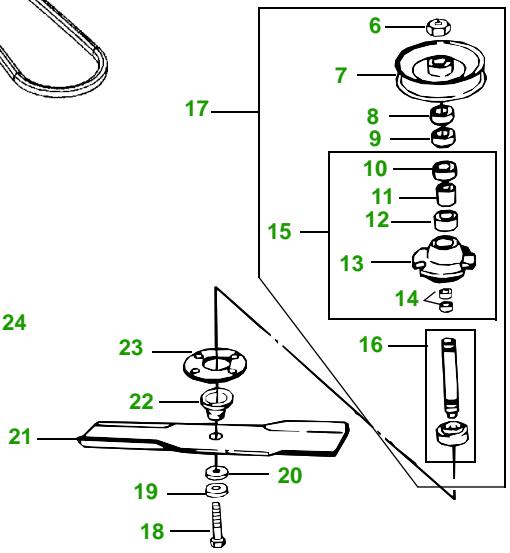

Plateau de coupe central
(pour 4200 / 4210 / 4300 / 4310 / 4400 / 4410)
| réf. pos. pièce | description | réf. pos. pièce | description | |
| 1 | 14M7401......ÉCROU DE BLOCAGE (6) M12 | 39 | M42286......CROchet (2) | |
| 2 | M132309......ENTRETOISE (2) | 40 | M86181......AXE (1) | |
| 3 | M136137......COURROIRE (1) | 41 | 14M7397......ÉCROU DE BLOCAGE (1) M6 | |
| 4 | AM124925......TENDEUR (2) | 42 | M131370......PARE-CHOC (1) (GAUCHE) | |
| JD9296......ROULEMENT À BILLES (1) | 43 | 14M7397......ÉCROU DE BLOCAGE (2) M6 | ||
| M133515......BAGUE (1) | 44 | 24H1821......RONDELLLE (4) 9/32" X 47/64" X 1/16" | ||
| 5 | M133598......PROTECTION (2) | 45 | M79152......RESSORT DE TRACTION (2) | |
| 6 | 14M7400......ÉCROU DE BLOCAGE (2) M10 | 46 | M89921......ENTRETOISE (2) | |
| 7 | 24M7178......RONDELLLE (1) | 47 | M115827......GOUPIILLE À ANNEAU (2) | |
| 8 | M85206......GARNITURE (1) | 48 | M88860......ENTRETOISE (2) | |
| 9 | M88265......BAGUE (1) | 49 | M88878......BRIDE (2) | |
| 10 | LVA12921......BRAS (1) | 50 | 19M7529......VIS (2) M6 X 55 | |
| 11 | M128384......TIGE (1) | 51 | M85178......ENTRETOISE (8) | |
| 12 | AM126934......ENSEMBLE RESSORT (1) | 52 | M83541......Bague (4) | |
| 13 | 19M7788......VIS (1) M12 X 25 | 53 | AM126284......BRAS (DROIT) 1 | |
| LVU15337......POULIE (1) | AM127082......BRAS (GAUCHE) 1 | |||
| 15 | M78771......BAGUE (1) | 54 | AM107558......ENSEMBLE DE ROUE (2) | |
| 16 | 03M7203......BOULON (1) M12 X 55 | 55 | AM106706......ROULEMENT À ROULEAUX (1) | |
| 17 | M84180......BAGUE (2) | 56 | M87568......Bague (1) | |
| 18 | M88403......AXE (2) | 57 | M88384......JOINT (2) | |
| 19 | AM117871......BRAS (2) | 58 | TCU15036......POULIE (1) | |
| 20 | 24H1139......RONDELLLE (4) | 59 | M123581......DEFLECTEUR (1) | |
| 21 | AM107558......ROUE (2) | 60 | M125913......Bague (1) | |
| 22 | M88385......RONDELLLE DE BUTÉE (2) | 61 | M85699......JOINT (1) | |
| 23 | M88384......JOINT (2) | 62 | M88251......ROULEMENT À BILLES (2) | |
| 24 | AM106706......ROULEMENT À ROULEAUX (1) | 63 | M133398......Bague (1) | |
| 25 | M87568......BAGUE (1) | 64 | M127198......JOINT (1) | |
| 26 | 24M7107......RONDELLLE (2) 14 X 28 X 3 MM | 65 | M134382......FUSSEE (1) | |
| 27 | M91371......VIS (1) | 66 | M127517......ENTRETOISE (1) | |
| 28 | M133359......AXE (1) | 67 | TCA13807......ENSEMBLE COMPLET DE FUSSEE (3) | |
| 29 | AM128244......DEFLECTEUR (1) | 68 | M134305......DEFLECTEUR (3) | |
| 30 | M132768......RESSORT (1) | 69 | M133381......LAME (3) (EXPORT) | |
| 31 | TCU15023......RETENUE POUR PLATEAUX VERTS (1) | 70 | M131958......LAME (3) (HACHEUSE) | |
| LVU12646......POUR PLATEAUX JAUNES (1) | 71 | TCU15881......LAME (SOULÉV. HAUT) (3) (4210-4410) | ||
| 32 | M115245......ROULEAU (2) | |||
| 33 | M124203......GOUJON (1) | |||
| 34 | AM101042......ROULEAU (1) | 72 | 19M7489......VIS (3) M16 X 45 | |
| 35 | M112134......BAGUE (2) | |||
| 36 | M128409......ARBRE (1) | |||
| 37 | 24H1261......RONDELLLE (2) 9/16" X 1-1/8" X 0.060" | |||
| 38 | M91079......RESSORT DE COMPRESSION (2) | |||
72"
Plateau de coupe central (pour 4115 / 4200 / 4210 / 4300 / 4310 / 4400 / 4410)
| réf. | réf. | |||
| pos. | pièce | description | pos. | pièce |
| 1 | H64484 | COUROIE (1) | LVA12924......SUPPORT (1) (VERT) | |
| 2 | AM123434 | POULIE (1) | 39 AM101226......ROULEAU (1) | |
| 3 | J2376M | CIRCLIP (2) | 40 M112134......BAGUE (2) | |
| 4 | JD9296 | ROULEMENT À BILLES (1) | 41 M128409......ARBRE (1) (4200/4300/4400) | |
| 5 | M127348 | ENTRETOISE (1) | 42 M91079......RESSORT DE COMPRESSION (2) | |
| 6 | 14M7400 | ÉCROU DE BLOCAGE (22) M10 | ......(4200/4300/4400) | |
| 7 | AM123792 | POULIE (2) | 43 M42286......CROchet (2) (4200/4300/4400) | |
| 8 | JD7759 | GRAISSEUR (1) | 44 M86181......AXE (2) (4200/4300/4400) | |
| 9 | M83539 | ÉCROU DE BLOCAGE (1) | 45 AM101042......ROULEAU (1) | |
| 10 | AM127020 | POULIE (1) | 46 14M7397......ÉCROU DE BLOCAGE (2) M6 | |
| 11 | M85699 | JOINT (1) | 47 24H1821......RONDELLLE (4) 9/32" X 47/64" X 1/16" | |
| 12 | M95726 | BAGUE (1) | 48 M79152......RESSORT DE TRACTION (2) | |
| 13 | M88251 | ROULEMENT À BILLES (1) | 49 M89921......ENTRETOISE (2) | |
| 14 | M143483 | ENTRETOISE (1) | 50 M115827......GOUPIILLE À ANNEAU (2) | |
| 15 | M88252 | ROULEMENT À BILLES (1) | 51 M88860......ENTRETOISE (2) | |
| 16 | M88295 | MOYEU (1) | 52 M88878......BRIDE (2) | |
| 17 | R55408 | CIRCLIP (2) | 53 19M7529......VIS (2) M6 X 55 | |
| 18 | AM100999 | ENSEMBLE MOYEU (1) | 54 M85178......ENTRETOISE (8) | |
| 19 | AM107702 | FUSÉE (1) | 55 M83541......BAGUE (4) | |
| 20 | AM107562 | ENSEMBLE FUSÉE COMPLET (3) | 56 AM101227......BRAS (1) (JAUNE) | |
| 21 | 19M7759 | VIS (3) M16 X 60 | LVA11128......BRAS (1) (VERT) | |
| 22 | M123520 | RONDELLE (3) | 57 AM107561......ENSEMBLE DE ROULE (2) | |
| 23 | M123522 | RONDELLE (3) | 58 AM106706......ROULEMENT À ROULEAUX (1) | |
| 24 | M133381 | LAME (3) (EXPORT) | 59 M87568......BAGUE (1) | |
| 25 | M119975 | LAME (3) (HACHEUSE) | 60 M88384......JOINT (2) | |
| 26 | M119565 | LAME (3) (EXPORT) (4115) | 61 M84180......BAGUE (2) | |
| 27 | M93090 | PROTECTION (3) | 62 M88403......AXE (2) | |
| 28 | LVU15343 | RONDELLE (3) | 63 AM106687......BRAS (2) (JAUNE) | |
| 29 | LVA10661 | RESSORT DE TRACTION (1) | LVA11130......BRAS (2) (VERT) | |
| 30 | AM122908 | SUPPORT (1) (JAUNE) | 64 24H1139......RONDELLE (4) | |
| 31 | LVA11137 | SUPPORT (1) (VERT) | 65 AM107558......ENSEMBLE DE ROULE (2) | |
| 32 | M125896 | ENTRETOISE (1) | 66 M88385......RONDELLE DE BUTÉE (2) | |
| 33 | M125815 | ENTRETOISE (1) | 67 M88384......JOINT (2) | |
| 34 | M125898 | TRINGLERIE (1) | 68 AM106706......ROULEMENT À ROULEAUX (1) | |
| 35 | M88266 | BAGUE (1) | 69 M87568......BAGUE (1) | |
| 36 | M93887 | AXE (1) | 70 24M7101......RONDELLE (2) | |
| 37 | AM119297 | DéFLECTEUR (1) (JAUNE) | 71 M91371......VIS (1) | |
| 38 | LVA12915 | DéFLECTEUR (1) (VERT) | ||
| 39 | M93889 | RESSORT DE TORSION (1) | ||
| 40 | M120362 | ENTRETOISE (1) | ||
| 41 | M87607 | ISOLATEUR (1) | ||
| 42 | AM106632 | SUPPORT (1) (JAUNE) |
72"
Plateau de coupe central
(pour 4500 / 4510 / 4600 / 4610 / 4700 / 4710)
| réf. pos. | pièce | description | réf. pos. | pièce | description |
| 1 | J2376M | CIRCLIP (4) | 36 | AM101226 | ROULEAU (2) |
| 2 | JD9296 | ROULEMENT À BILLES (2) | 37 | AM101042 | ROULEAU (1) |
| 3 | AM123434 | POULIE (2) | 38 | BAGUE (2) (COMMANDER AM101042) | |
| 4 | M127348 | ENTRETOISE (2) | 39 | M128409 | ARBRE (1) |
| 5 | M134785 | COURROIE (1) | 40 | M91079 | RESSORT DE COMPRESSION (2) |
| 6 | M83539 | ÉCROU DE BLOCAGE (1) | 41 | M42286 | CROchet (2) |
| 7 | AM127020 | POULIE (1) | 42 | M86181 | AXE (1) |
| 8 | M85699 | JOINT (1) | 43 | AM106632 | SUPPORT (1) |
| 9 | M95726 | BAGUE (1) | 44 | 14M7397 | ÉCROU DE BLOCAGE (2) M6 |
| 10 | M88251 | ROULEMENT À BILLES (1) | 45 | 24H1821 | RONDELLLE (4) 9/32" X 47/64" X 1/16" |
| 11 | M143483 | ENTRETOISE (1) | 46 | M79152 | RESSORT DE TRACTION (2) |
| 12 | M88252 | ROULEMENT À BILLES (1) | 47 | M89921 | ENTRETOISE (2) |
| 13 | M88295 | MOYEU (1) | 48 | M115827 | Goupille à ANNEAU (2) |
| 14 | R55408 | BAGUE D'USURE (1) | 49 | M88860 | ENTRETOISE (2) |
| 15 | AM100999 | ENSEMBLE MOYEU (3) | 50 | M88878 | BRIDE (2) |
| 16 | AM107702 | FUSée (3) | 51 | 19M7529 | VIS (2) M6 X 55 |
| 17 | AM107562 | ENSEMBLE COMPLET DE FUSée (3) | 52 | M85178 | ENTRETOISE (8) |
| 18 | 19M7759 | VIS (3) | 53 | M83541 | BAGUE (4) |
| 19 | M123520 | RONDELLLE (3) | 54 | AM101227 | BRAS (1) |
| 20 | M123522 | RONDELLLE (3) | 55 | AM107561 | ENSEMBLE DE ROUES (2) |
| 21 | M119565 | LAME (3) (EXPORT) | 56 | AM106706 | ROULEMENT À ROULEAUX (1) |
| M119975 | LAME (3) (HACHEUSE) | 57 | M87568 | BAGUE (1) | |
| 22 | M93090 | PROTECTION (3) | 58 | M88384 | JOINT (2) |
| 23 | LVU15343 | RONDELLLE (3) | 59 | M84180 | BAGUE (2) |
| 24 | S2827M | RESSORT DE TRACTION (1) | 60 | M88403 | AXE (2) |
| 25 | M138156 | TRINGLEIRE (1) | 61 | AM106687 | BRAS (2) |
| 26 | AM126314 | SUPPORT (1) | 62 | 24H1139 | RONDELLLE (4) |
| 27 | M88266 | BAGUE (1) | 63 | AM107558 | ENSEMBLE DE ROUES (2) |
| 28 | M135889 | ENTRETOISE (1) | 64 | M88385 | RONDELLLE DE BUTÉE (2) |
| 29 | AM126227 | POULIE (1) | 65 | M88384 | JOINT (2) |
| 30 | LVU15334 | POULIE (1) | 66 | AM106706 | ROULEMENT À ROULEAUX (1) |
| 31 | M93887 | AXE (1) | 67 | M87568 | BAGUE (1) |
| 32 | AM119297 | DéFLECTEUR (1) | 68 | 24H1307 | RONDELLLE (2) 14 X 28 X 3 MM |
| 33 | M93889 | RESSORT DE TORSION (1) | 69 | M91371 | VIS (1) |
| 34 | M120362 | ENTRETOISE (1) | |||
| 35 | M87607 | ISOLATEUR (1) | |||
