4400 - Moissonneuse-batteuse JOHN DEERE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moissonneuse-batteuse
Marque	JOHN DEERE
Modèle	4400
Capacité huile moteur	4,5 qt (4,3 L)
Type d'huile moteur préconisé	Plus 50 ou Torq-Gard
Intervalle vidange huile moteur	Annuellement ou toutes les 200 heures
Filtre à huile moteur	Remplacer annuellement ou toutes les 200 heures
Capacité transmission (boîte de vitesses)	6,3 gal (24 L)
Capacité transmission (hydraulique)	6,8 gal (25,7 L)
Type d'huile de transmission	Low Vis Hy-Gard ou Hy-Gard
Intervalle vidange transmission	50 heures rodage, puis toutes les 400 heures
Filtre à huile de transmission	Toutes les 200 heures
Filtre à air primaire	Toutes les 500 heures (ou plus souvent)
Filtre à air secondaire	Tous les 3 changements de filtre primaire
Filtre à combustible	Toutes les 500 heures
Capacité essieu avant	4,1 qt (3,9 L)
Graissage essieu avant	Toutes les 500 heures
Type de liquide de refroidissement	Cool-Gard
Intervalle remplacement liquide de refroidissement	3 ans ou 3000 heures
Plateaux de coupe compatibles	Central 54 po (modèles 2210/4100/4010/4110), 72 po (4200-4410), etc.
Pièces détachées disponibles	Oui, voir liste de pièces dans la notice
Notice d'utilisation	Téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - 4400 JOHN DEERE

Quelle est la capacité d'huile moteur pour la John Deere 4400 ?

La capacité d'huile moteur est de 4,5 quarts (4,3 litres). Utilisez de l'huile Plus 50 ou Torq-Gard.

Quel type d'huile de transmission utiliser ?

Utilisez de l'huile Low Vis Hy-Gard ou Hy-Gard. La capacité est de 6,3 gal (24 L) pour la boîte de vitesses et 6,8 gal (25,7 L) pour la transmission hydraulique.

À quelle fréquence changer le filtre à huile moteur ?

Le filtre à huile moteur doit être remplacé annuellement ou toutes les 200 heures de fonctionnement.

Quel est l'intervalle de remplacement du filtre à air primaire ?

Le filtre à air primaire doit être remplacé toutes les 500 heures, ou plus souvent si les conditions sont poussiéreuses.

Quelle est la capacité de l'essieu avant ?

La capacité de l'essieu avant est de 4,1 quarts (3,9 litres). Utilisez de l'huile Hy-Gard ou Low Vis Hy-Gard.

Quel type de liquide de refroidissement utiliser ?

Utilisez du liquide de refroidissement Cool-Gard. Le remplacement est recommandé tous les 3 ans ou 3000 heures.

Quand remplacer le filtre à combustible ?

Le filtre à combustible doit être remplacé toutes les 500 heures de fonctionnement.

Quels plateaux de coupe sont compatibles avec la 4400 ?

La moissonneuse-batteuse 4400 est compatible avec les plateaux de coupe centraux de 54 pouces et 72 pouces, comme indiqué dans la notice pour les modèles 4200 à 4410.

Comment identifier les pièces de rechange pour le plateau de coupe ?

Consultez les listes de pièces dans la notice. Chaque pièce possède une référence (ex: DE19068 pour le carter d'engrenages) et une description. Les diagrammes aident à localiser les pièces.

Où trouver la notice d'utilisation de la John Deere 4400 ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI 4400 JOHN DEERE

Article	Ingrédient	Capacité	Intervalle de remplacement
Huile moteur	Plus 50 ou Torq-Gard	2.8 qt / 2,7 l (4100)4.0 qt / 3,8 l (4200)4.5 qt / 4,3 l (4300/4400)6.2 qt / 5,9 l (4500-4700)	Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700)
Filtre à huile moteur			Annuellement ou toutes les 100 heures (4100)Annuellement ou toutes les 200 heures (4300-4700)
Huile de transmission	Low Vis Hy-Gard/Hy-Gard	3.3 gal / 12,5 l (4100)Boîte de vitesse 6.3 gal / 24 l (4200-4400)Transm. hydraul. 6.8 gal / 25,7 l (4200-4400)Boîte de vitesse 6.8 gal / 25,7 l (4500-4700)Transm. hydraul. 8.8 gal / 33,3 l (4500-4700)	50 heures pendant la période de rodage, ensuite toutes les 400 heures
Filtre à huile de transmission			Toutes les 200 heures
Filtre à air primaire			Toutes les 500 heures ou plus souvent, selon besoin
Filtre à air secondaire			Tous les 3 changements de filtre primaire
Filtre à combustible			500 heures
Essieu avant	JD GL-5 80W90 lube (4100)Hy-Gard/Low Vis Hy-Gard	3.6 qt / 3,4 l (4100)4.1 qt / 3,9 l (4200-4400)1.8 gal / 6,8 l (4500-4700)	500 heures
Cool-Gard	Cool-Gard		3 ans./3000 heures avec Cool Gard

54"

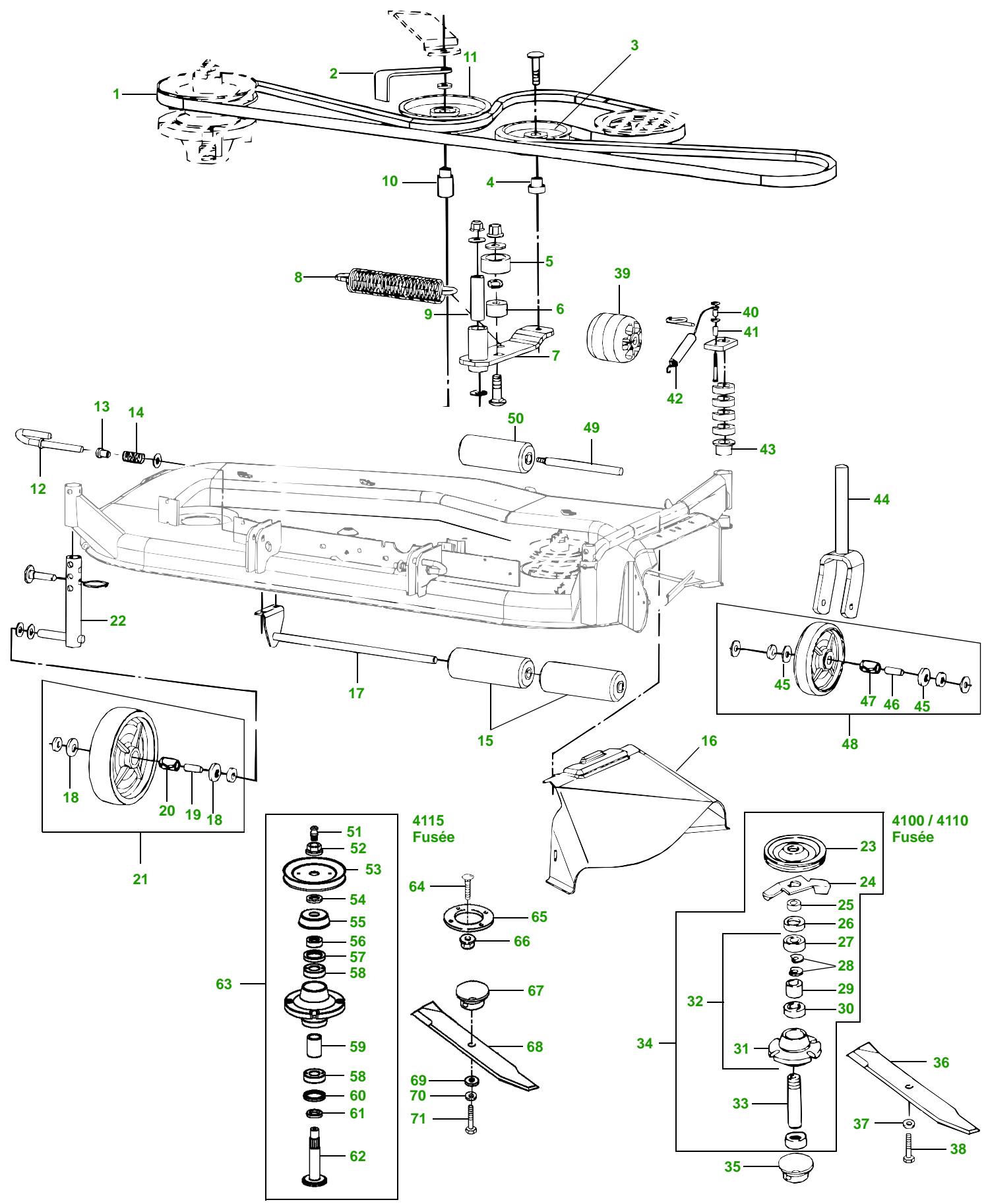

Plateau de coupe central (pour 2210 / 4100 / 4010 / 4110)

pos.	réf. pièce	description	pos.	réf. pièce	description
1	DE19068......CARTER D'ENGRENAGES (1)		21	03M7189......BOULON (1) M8 X 45
2	LVU15336......POULIE (1)		22	M78658......ENTRETOISE (1)
3	AM37249......TENDEUR (1)		23	AM106627 ......TENDEUR (1)
4	M71682......BAGUE (1)		24	M110815......PROTECTION (1)
5	M113075......VIS (1)		25	AM123865 ......SUPPORT (1)
6	M137166......COURROIE (1)		26	M123859......DÉFLECTEUR (1)
7	M110015......POULIE (1)		27	M83410......RESSORT DE TORSION (1)
8	ET15755......JOINT (1)		28	M111186 ......RESSORT DE COMPRESSION (4) (REPLACE: ......M151706)
9	AM115721......JEU DE ROULEMENTS DE FUSÉE (2)
10	AM121342......ENSEMBLE FUSÉE (ENTRETIEN)		29	M110382......AXE (4)
	AM116065......POULIE, SOUDÉE (PLATEAU 48")		30	M110385......ARBRE (3)
	AM116066......POULIE, SOUDÉE (PLATEAU 54")		31	M111305......AXE (2)
11	M122465......FUSÉE (1)		32	M112835......BAGUE (2)
12	M131928......DÉFLECTEUR (1)		33	M91079......RESSORT DE COMPRESSION (2)
13	AM121342......ENSEMBLE FUSÉE (COMPLET) (3)		34	24H1261......RONDELLE (2) 9/16" X 1-1/8" X 0.060"
14	M117945......BUTÉE(1)		35	AM120007 ......BRAS (1)
15	M113518......LAME HACHEUSE (3) - (EXPORT)		36	AM123076 ......SUPPORT (1)
16	19M7788......VIS (3)		37	AM116071......JEU DE BAGUES
17	AM121680......JEU DE RONDELLES DE LAME (1)		38	AH11010......JOINT (4)
18	03M7295......BOULON (1) M8 X 90		39	AM125172 ......JEU DE ROUES DE JAUGE (4)
19	M88266......BAGUE (1)		40	AM101042 ......ROULEAU (1)
20	M44082......RESSORT DE TRACTION (1)		41	M111134 ......GOUJON (1)

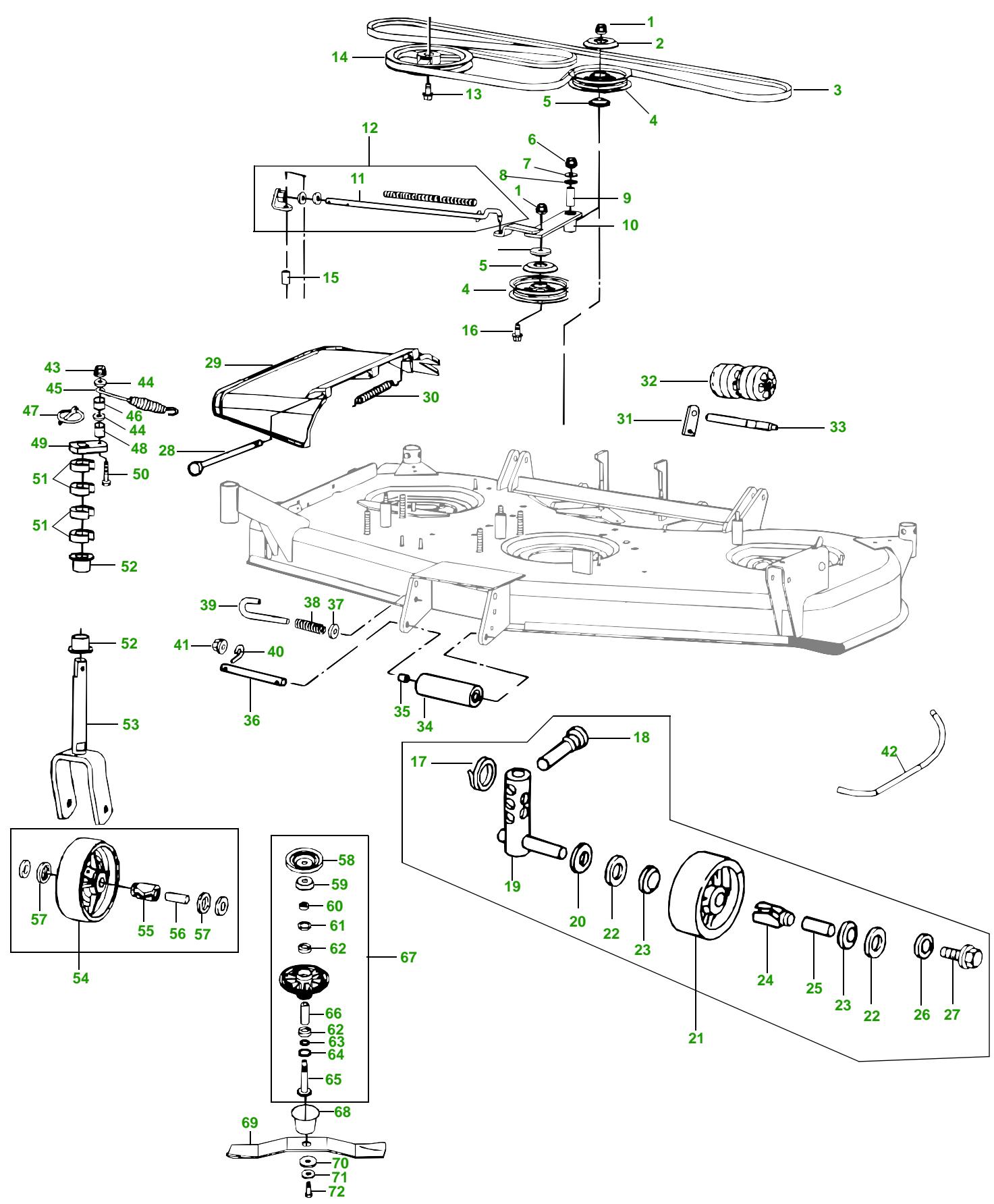

Plateau de coupe central

(pour 4200 / 4210 / 4300 / 4310 / 4400 / 4410)

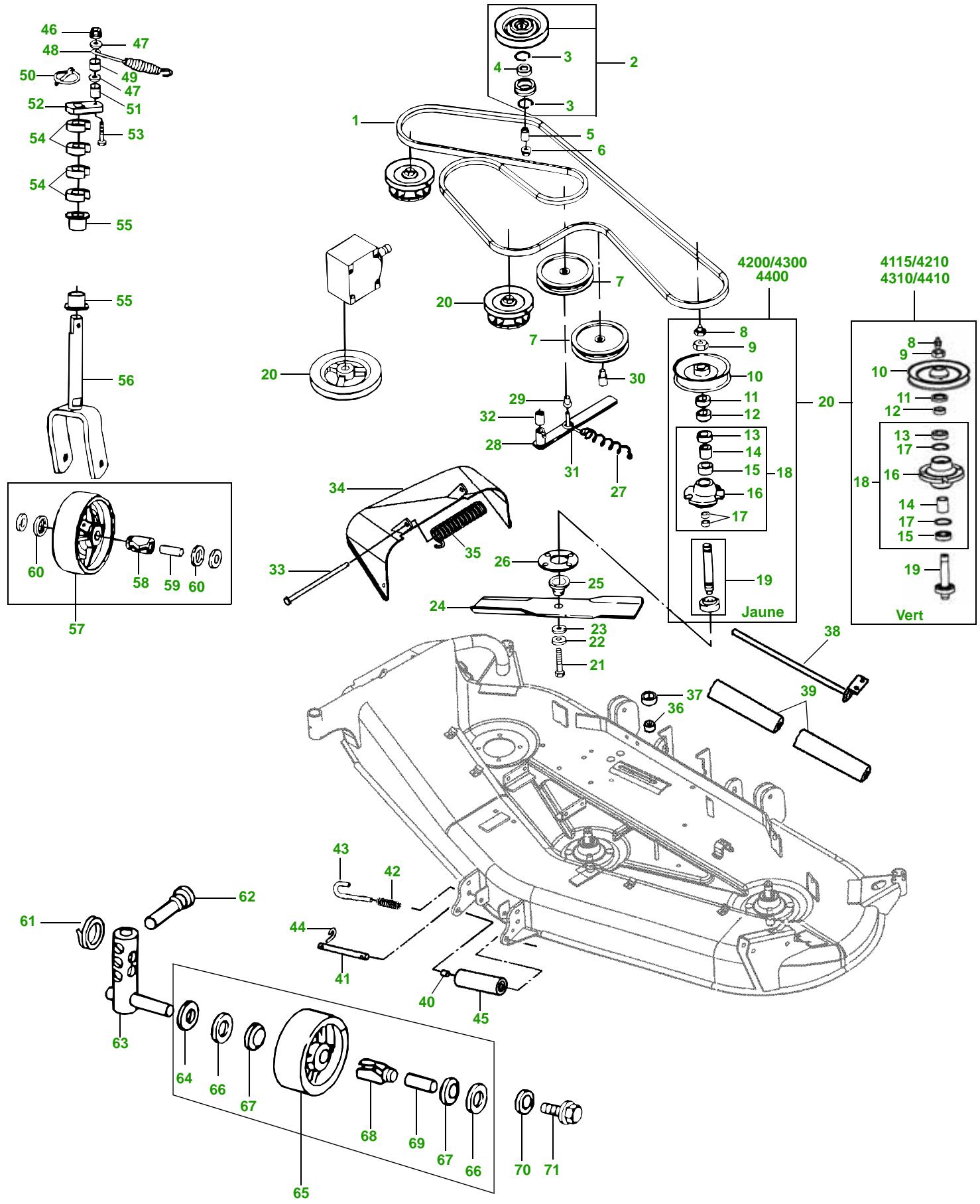

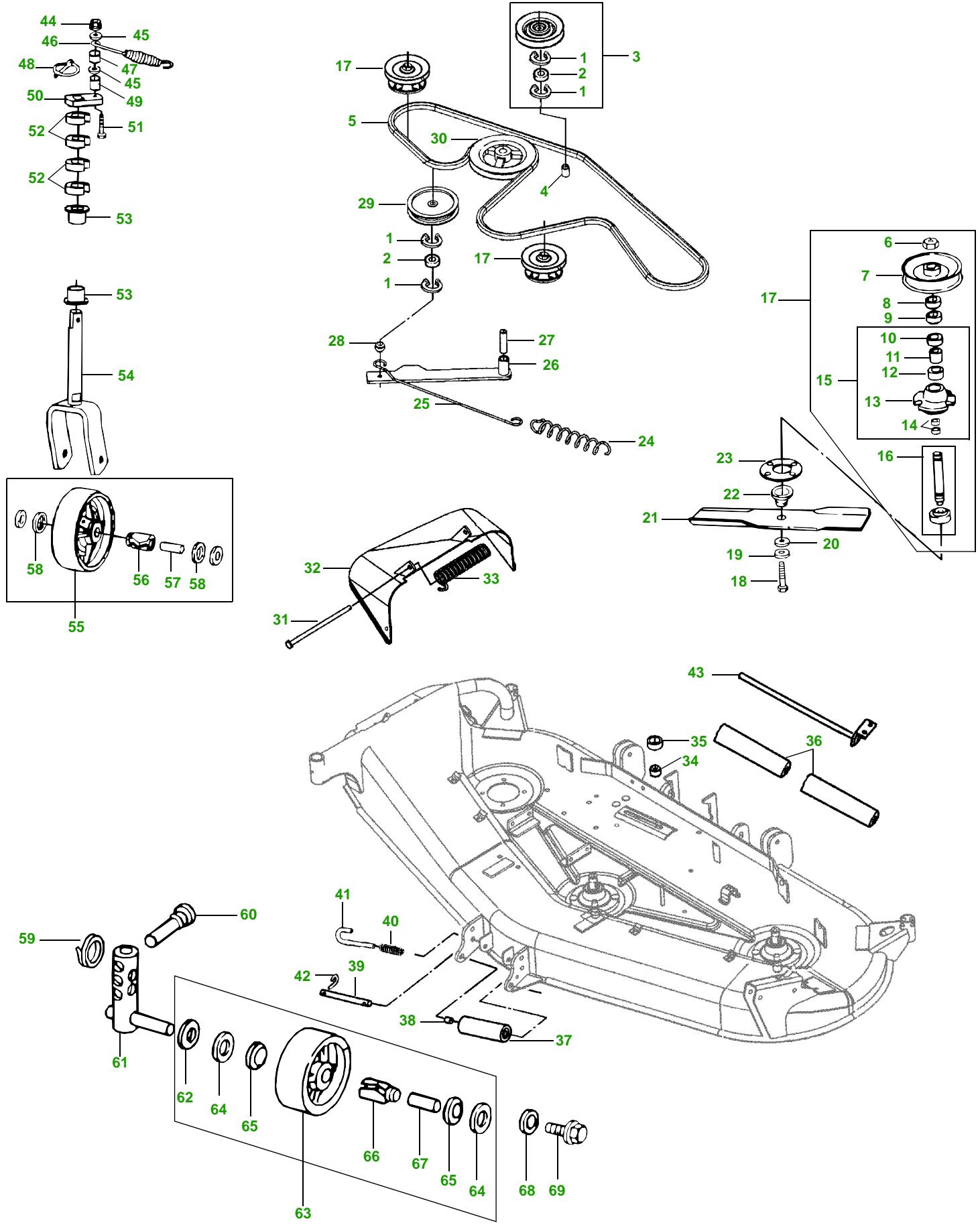

Plateau de coupe central

(pour 4115 / 4200 / 4210 / 4300 / 4310 / 4400 / 4410)

72"
Plateau de coupe central
(pour 4500 / 4510 / 4600 / 4610 / 4700 / 4710)

pos.	réf. pièce	description	pos.	réf. pièce	description
1	J2376M	CIRCLIP (4)	36	AM101226	ROULEAU (2)
2	JD9296	ROULEMENT À BILLES (2)	37	AM101042	ROULEAU (1)
3	AM123434	POULIE (2)	38	BAGUE (2)	(COMMANDER AM101042)
4	M127348	ENTRETOISE (2)	39	M128409	ARBRE (1)
5	M134785	COURROIE (1)	40	M91079	RESSORT DE COMPRESSION (2)
6	M83539	ÉCROU DE BLOCAGE (1)	41	M42286	CROCHET (2)
7	AM127020	POULIE (1)	42	M86181	AXE (1)
8	M85699	JOINT (1)	43	AM106632	SUPPORT (1)
9	M95726	BAGUE (1)	44	14M7397	ÉCROU DE BLOCAGE (2) M6
10	M88251	ROULEMENT À BILLES (1)	45	24H1821	RONDELLE (4) 9/32" X 47/64" X 1/16"
11	M143483	ENTRETOISE (1)	46	M79152	RESSORT DE TRACTION (2)
12	M88252	ROULEMENT À BILLES (1)	47	M89921	ENTRETOISE (2)
13	M88295	MOYEU (1)	48	M115827	GOUPILLE À ANNEAU (2)
14	R55408	BAGUE D'USURE (1)	49	M88860	ENTRETOISE (2)
15	AM100999	ENSEMBLE MOYEU (3)	50	M88878	BRIDE (2)
16	AM107702	FUSÉE (3)	51	19M7529	VIS (2) M6 X 55
17	AM107562	ENSEMBLE COMPLET DE FUSÉE (3)	52	M85178	ENTRETOISE (8)
18	19M7759	VIS (3)	53	M83541	BAGUE (4)
19	M123520	RONDELLE (3)	54	AM101227	BRAS (1)
20	M123522	RONDELLE (3)	55	AM107561	ENSEMBLE DE ROUES (2)
21	M119565	LAME (3) (EXPORT)	56	AM106706	ROULEMENT À ROULEAUX (1)
	M119975	LAME (3) (HACHEUSE)	57	M87568	BAGUE (1)
22	M93090	PROTECTION (3)	58	M88384	JOINT (2)
23	LVU15343	RONDELLE (3)	59	M84180	BAGUE (2)
24	S2827M	RESSORT DE TRACTION (1)	60	M88403	AXE (2)
25	M138156	TRINGLERIE (1)	61	AM106687	BRAS (2)
26	AM126314	SUPPORT (1)	62	24H1139	RONDELLE (4)
27	M88266	BAGUE (1)	63	AM107558	ENSEMBLE DE ROUES (2)
28	M135889	ENTRETOISE (1)	64	M88385	RONDELLE DE BUTÉE (2)
29	AM126227	POULIE (1)	65	M88384	JOINT (2)
30	LVU15334	POULIE (1)	66	AM106706	ROULEMENT À ROULEAUX (1)
31	M93887	AXE (1)	67	M87568	BAGUE (1)
32	AM119297	DÉFLECTEUR (1)	68	24H1307	RONDELLE (2) 14 X 28 X 3 MM
33	M93889	RESSORT DE TORSION (1)	69	M91371	VIS (1)
34	M120362	ENTRETOISE (1)
35	M87607	ISOLATEUR (1)
