MODE D'EMPLOI 191 BOSE

Notice d'installation

Recommendations importantes

Veillez à litre l'intégralité de cette notice d'utilisation avant de commencer l'installation. Vérifiez que vous étés capable de vous servir des outils et de suivre les précautions mentionnées dans ce document. Si vous n'étés pas sur de pouvoir réaliser cette installation, contactez le revendeur qui vous a vendu le produit, un électricien ou un installerateur audio et video professionnel. Vous pourrez lui déscrie le travail à effectuer et lui demander un devis avant de lui confier l'installation.

AVERTISSEMENT: L'installation doit être réalisée conformément à la section applicable de la norme du National Electrical Code, ANSI/NFPA 70 et/ou du National Fire Alarm Code, ANSI/NFPA 72. La méthode et le compartment de câblage ne doivent pas interférer avec le fonctionnement des enceintes.
A ATTENTION : Consultez les normes de construction applicables avant de début l'installation.
A ATTENTION: Ce produit n'est pas destiné à être utilisé dans les espaces de ventilation.
A ATTENTION : En cas de non respect des instructions de cette notice d'utilisation, toutes les garanties relatives aux enceintes seront annulées.

Utilisez ces instructions uniquement si la structure est en bois ou en matière similaire

Chaque enceinte nécessite un espace horizontal de 20,5 cm, et un espace vertical de 35,6 cm dans le mur ou le plafond, ainsi qu'au minimum 10,5 cm à partir de la face de la plaque de plâtre, qui offre une épaisseur maximal de 1,9 cm.

Bose recommende d'installer ces enceintes uniquement dans une structure en bois (ou un matériel siamaire) offrant un espace suffisant entre les montants (muraux ou au plafond, de 5 × 10 cm ou 5 × 15 cm). Les instructions de ce document s'appliquent à ce type d'installation uniquement.

Remarque: Ces enceintes ne sont pas conques pour etre installes dans des plafonds ou des murs en maconnerie.

Instructions importantes relatives à la sécurité

1. Veuillez dire ces instructions avant d'utiliser le produit. Elles sont valables pour tous les composants.
2. Veuillez les conserver pour reférence ultérieure.
3. Respectez tous les avertissements, qu'ils figurent sur le produit lui-même ou dans la notice d'utilisation.
4. Suívez toutes les instructions.
5. Ne bloquez jamais les orifices d'aération, et suivez les instructions du fabricant pour l'installation.
6. Utilisez uniquement les accessoires spécifiés par le fabricant.

Les enceintes Bose® Virtually Invisible® 191 sont conformes aux spécifications suivantes :

CE Ce produit est conforme à la directive CEM 89/336/EEC et à la directive sur les basses tensions 73/23/EEC. L'attestation complète de conformité est disponible à l'adresse suivante : http://www.bose.com.

Rensseignements à conserver

Les numéroes de série figurent au centre de la face arriere de chaque enceinte Virtually Invisible 191.

Numérodesérie: et

Nom du revendeur :

Numéro de téléphone du revendeur :

Date d'achat :

Nos youe consillons de conserer voire reu et vource de garantie avec cette notice d'utilisation.

INTRODUCTION 4

Avant de commencer... 4

Ce qui rend ces enceintes importantes et différentes 4

PREPARATION 5

Déballage 5

Autre équipement nécessaire 5

Choix de l'emplacement des enceintes 6

Positionnement des enceintes avant droite et gauche 6

Choix de la forme des enceintes 7

Prise en compte du type de mur et recommendations a suivre 7

Mise en place dans un mur 7

Mise en place dans le plafond 8

PROCEDURE D'INSTALLATION 9

Avant de percer des trous 9

Perçage d'un avant-trou pour mesurer l'espace disponible à l'intérieur du mur 9

Utilisation du gabarit 9

Perçage de l'avant-trou 10

Mesure de l'espace disponible derrière l'avant-trou 11

Réussite du test de mesure effectué sur l'avant-trou 13

Rebouchage d'un avant-trou 13

Preparation du mur pour l'encastrement d'une enceinte 13

Mesure et marquage de l'orifice à percer 13

Perçage de l'ouverture destinée à l'enceinte 14

Réorientation ou changement des cadres des enceintes 15

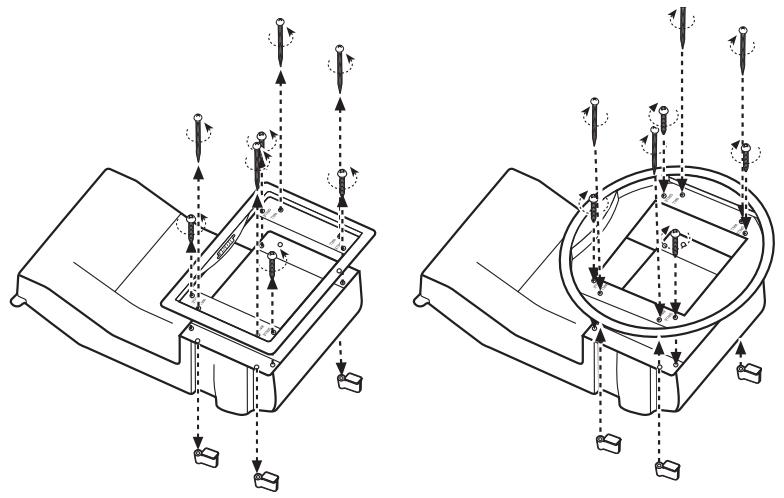

Réorientation du logo rectangulaire 15

Installation de cadres d'enceintes circulaires 15

Encastrement et câblage de l'enceinte 15

Insertion de l'enceinte dans l'ouverture 16

Branchement de l'enceinte 17

Test de l'enceinte 17

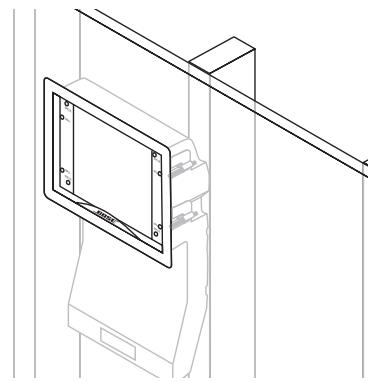

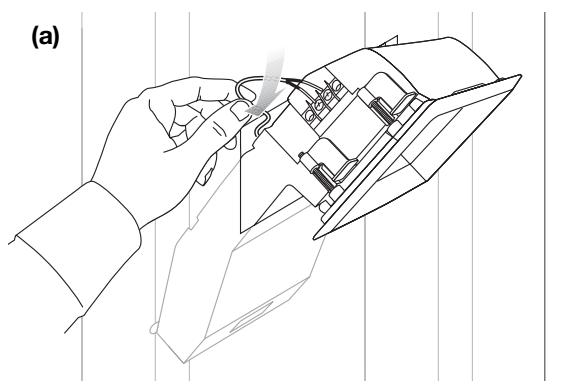

Encastrement de l'enceinte dans l'ouverture 17

Fixation de l'enceinte au mur 18

Fixation des grilles rectangulares 19

Fixation des grilles circulaires 19

RÉFERENCE 20

Peinture des enceintes 20
Peinture de la grille 20
Peinture du cadre 21
Aide pour les débutants 21
Composants facultatifs utiles : 21
Accessoires utiles 22
Utilisation d'un cable d'enceinte 22
Preparation du cable d'enceinte 22
Avant la pose de la plaque de plâtre 22
Installation dans un emplacement pré-câblé 23
Dans des murs finis 23
Que faire si la piece n'est pas pré-câblée 24
Installation dans un mur extérieur 26
Précautions à prendre lors de la perforation du plâtre et du sciage des lattes 26
Recommandations speciales pour les régions froides 26
Dépannage 27
Service client 27
Durée de la garantie 27
Accessoires 28
Caracteristiques techniques 28

Avant de commencer...

Enceintes avec le cadre rectangulaire

ATTENTION : Lisez ce guide attentivement avant de proceder à la moindre découverte.

De nombreux facteurs sont à prendre en compte avant de procéder à ce type d'installation.

Merci d'avoir besoin les enceintes Bose® Virtually Invisible® 191. Grâce à leur technologie de pointe et à leur conception innovante, ces enceintes garantissant des performances sonores de très grande qualité malgré leur petite taille.

Les enceintes Virtually Invisible® 191 bénéficient de la configuration appelée « Articulated Array», qui diffuse un son très clair et offre une couverture régulière connue sous le nom de Bose Stereo Everywhere®.

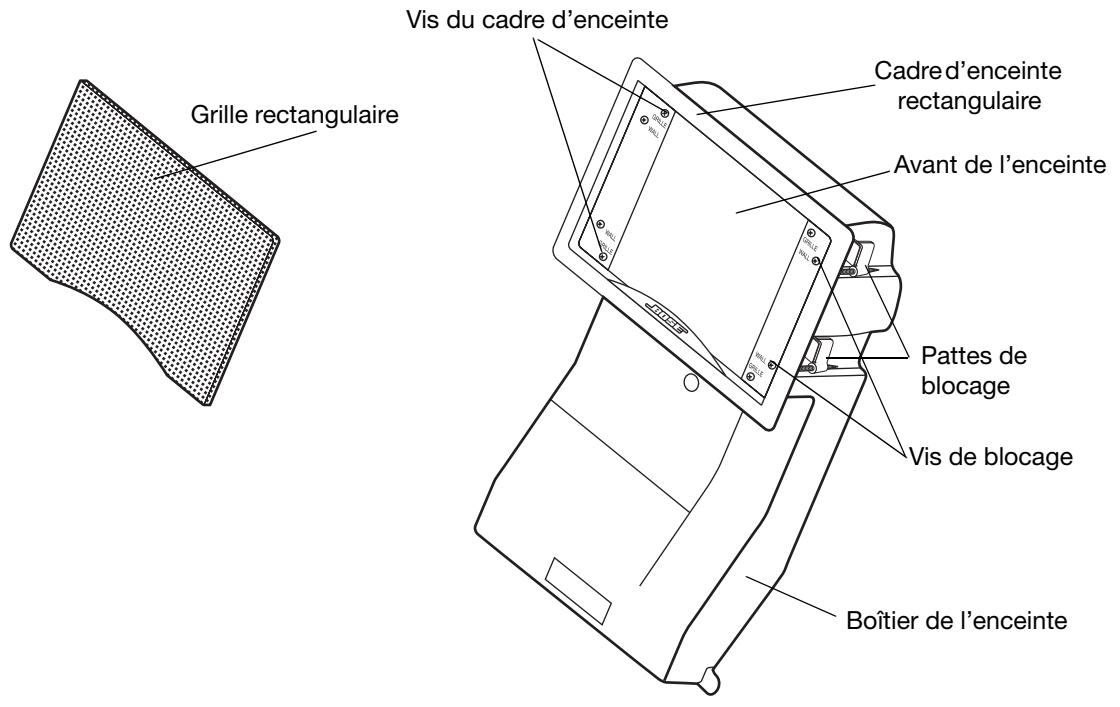

Ce qui rend ces enceintes importantes et différentes

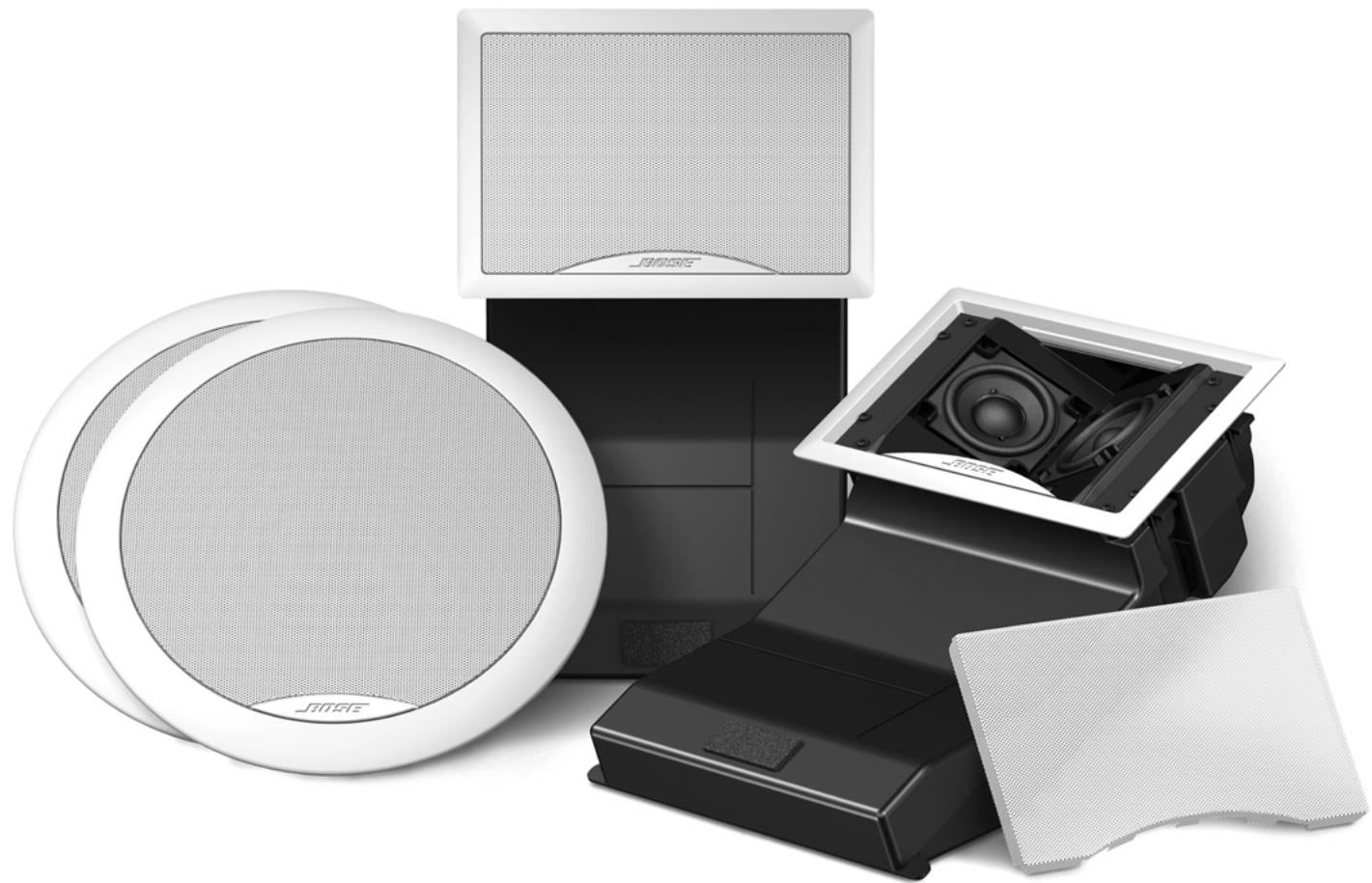

Une fois installées, les enceintes Virtually Invisible® 191 occupent très peu de place. Leur originalité réside dans leur boîtier révolutionnaire (Figure 1), qui est invisible puisque caché dans un mur ou au plafond. La qualité sonore est remarquable quels que soient l'emplacement de l'enceinte et la taille ou la forme de l'espace mural, et le son ne se propage pas dans les autres pieces comme c'est souvent le cas avec les enceintes plus conventionnelles.

Figure 1

Déballage

Déballez les enceintes avec précaution. Vérifiez que toutes les pieces illustrées Figure 2 sont dans le carton. Si vous remarque qu'une des deux enceintes semble endommagée, n'utilisez ni l'une ni l'autre. Avertissez immédiatement Bose ou un revendeur Bose® agréé. Pour contacter Bose, consultez la liste des adresses figurant dans le carton d'emballage.

Remarque: C'est le moment de relever les numéroes de série situés à l'arrête de chaque enceinte et de les noter sur votre carte de garantie et dans l'espace « Renseignements à conserver », page 2.

Figure 2

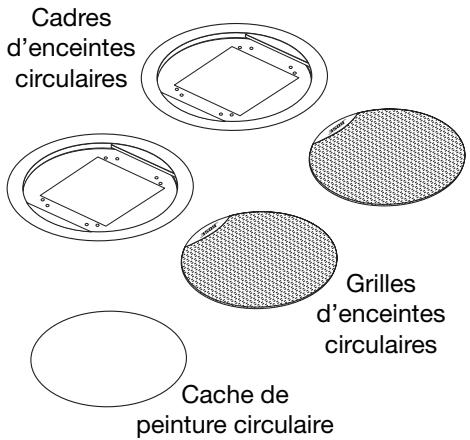

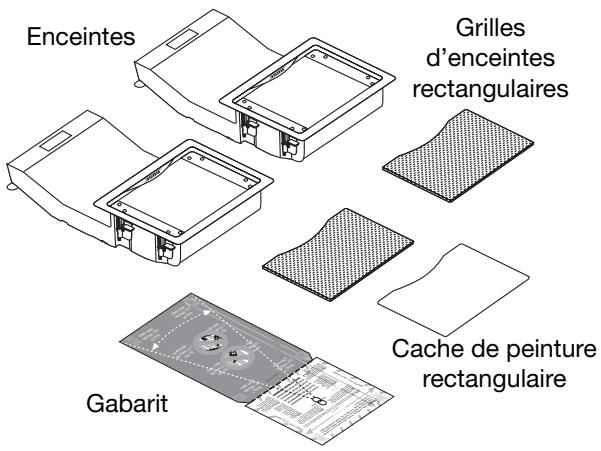

Contenu du carton :

• 2 enceintes avec cadres rectangulaires fixés
• 2 grilles d'enceintes rectangulaires
• 1 cache de peinture rectangulaire
• 1 gabanit
  2 cadres d'enceintes circulaires
• 2 grilles d'enceintes circulaires
  1 cache de peinture circulaire

Autre équipement nécessaire

Les éléments de fixation des enceintes au mur ou au plafond sont fournis, mais vous nevez disposer de divers outils et accessoires pour installer les enceintes (Figure 3).

Consultez la section « Aide pour les débutants » page 21 pour plus d'informations et de conseils sur les outils et matérieliaux.

Figure 3

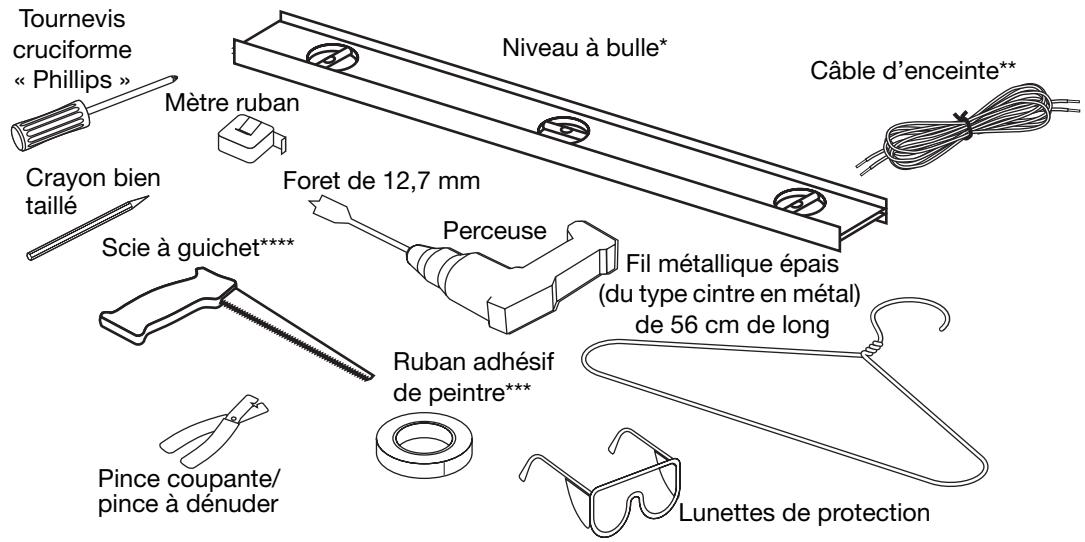

Matériel nécessaire à l'installation des enceintes

• Le niveau à bulle est recommendé pour fixer les enceintes dans un mur.
  Les specifications des cables figurent dans la section Référence de ce guide.
  ** Le ruban adhesif de peintre ou toute autre bande legement adhesive ne doit pas endommager les murs peints ou la tapisserie.
  ****Outils de découvert pour cloison sèche : une scie à guichet, une scie spéciale cloison sèche, une défonceuse ou une scie sauteuse.

Pour le plâtre et le bois : une scie sauteuse ou une défonseuse

Choix de l'emplacement des enceintes

Les nouvelles enceintes Virtually Invisible® 191 sont conçues pour être fixées aussi bien au mur qu'au plafond. La procédure d'st installation dépend de l'emplacement choisi. Étudiez les possibilités enumeratedes ci-dessous et suivez les instructions en fonction de vos choix :

• Comment souhaitez-vous utiliser les enceintes ?

• comme des enceintes stéreo placees symétrquement dans une piece ou devant un sofa, ou

• comme des enceintes frontales de Home Cinéma ou des enceintes arrêté Surround

• Dansquel type de surface souhaitez-vous les installer?

• un mur interieur (adjacent à une autre piece), un mur extérieur (adjacent à l'extérieur), ou au plafond

• dans une construction terminée (plâtre et bâti en bois ou panneau mural)

Positionnement des enceintes avant droite et gauche

1. Il est possible de positionner le gabarit contre un mur ou au plafound afin de déterminer l'espace nécessaire. Le boîtier de chaque enceinte se prolonge dans le mur ou le plafond ( comme indiqué sur le gabarit dans la zone en gris NE PAS DÉCOUPER, Figure 4). Encastrée dans un mur, l'enceinte peut être à l'endroit ou à l'envers, ce qui la fera déborder de la grille au-dessus ou en dessous.
2. Utilisez un localisateur de chevrons pour vous assurer que l'ouverture destinée à l'enceinte est située à au moins 12 cm d'un montant ou d'une solive.
3. Évitez deCHOISIR L'EMPACEMENT DES ENCEINTES à PROXIMATE DE CABLES ELECTRIQUES, DE trous d'aération et de tuyaux (Figure 5 page 7). Contactez un professionnel, si nécessaire, pour savoir comment repérer et éviter ces éléments.

Remarque : Dans les régions froides ou les humidificateurs sont utilisés, évitez d'encastrer l'enceinte à l'envers dans un mur extérieur, ce qui poserait des problèmes de condensation.

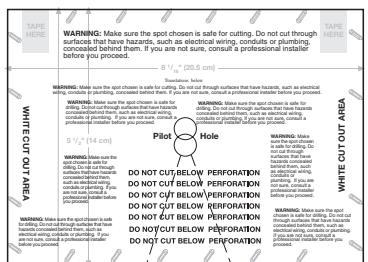

Gabarit

Figure 4

A DÉCOUPER

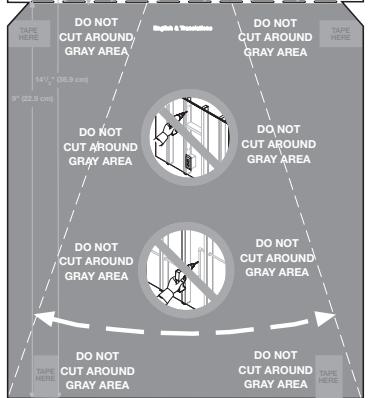

Lesgrandes zones blanchesreprsentent la partieàdécouper sur I'avantdeI'enceinte

NE PAS DÉCOUPER

Lesgrandes zones grises representent l'espace à prévoir à l'intérieur du mur pour le boitier d'enceinte.

ATTENTION : Une fois le boîtier installé dans le mur ou au plafond, il ne doit plus être visible. N'essayez pas de clouer, couper ou percer cette surface. Vous risquez d'endommager sérieusement l'enceinte si le boîtier est percé.

Figure 5

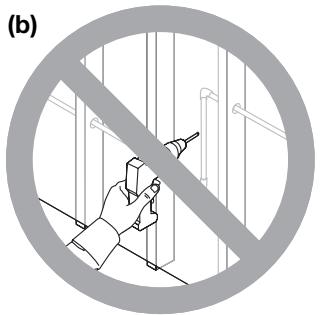

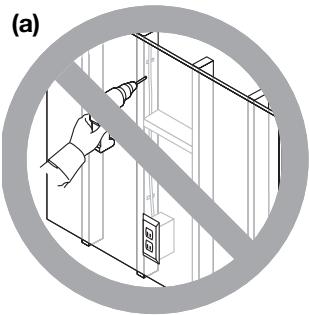

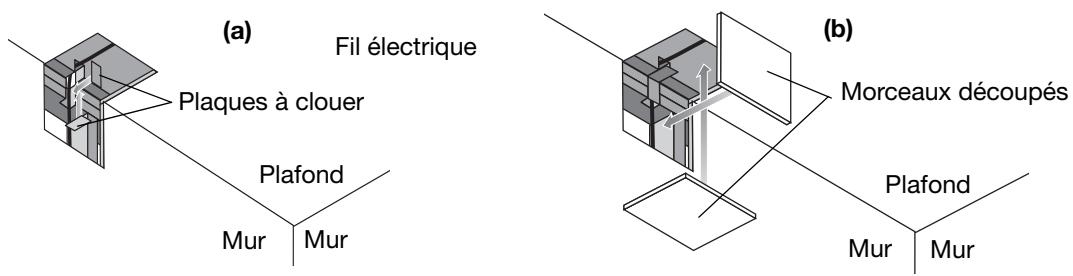

Attention aux (a) cables
electriques ou (b) aux tuyaux situés derrière la plaque de plâtre

Choix de la forme des enceintes

Pour la partie visible de l'enceinte (une fois installée) vous pouvez désirer entre une forme circulaire ou rectangulaire. Ce besoin doit être établi en fonction de l'emplacement prévu pour les enceintes. En général, la forme rectangulaire est比较好 aux murs, et la forme circulaire est很好地 adaptée aux plafonds.

Il est facile de déposer les cadres rectangulaires pour les remplacer par les cadres circulaires. Vous pouvez effectuer ce remplacement lors maintainant ou attendre d'avoir besoin l'emplacement définitif de chaque enceinte. Toutefois, voir le section « Régération ou changement des cadres des enceintes » page 15 pour toutes instructions sur la dépose et le remplacement des cadres des enceintes.

Prise en compte du type de mur et recommendations à suivre

Si vousinstallez les enceintes dans une piece pre-cablée d'une construction terminée dont la structure est faite de montants de 10x20cm recouverts de panneaux, l'emplacement de vos enceintes est déjà definite. Reportez-vous à la section « Procedure d'installation » page 9. Ces instructions s'appliquent à l'installation d'enceintes avec grille circulaire ou rectangulaire, sur le mur ou au plafond.

Si vous installation est différente, consultez les informations ci-après. Pour decide de l'emplacement de chaque grille d'enceinte, suivez les recommendations suivantes :

ATTENTION: Ne les installez pas à proximé d'une source de chaleur, par exemple une lampe halogène, un radiateur, un four ou tout autre équipement (notamment les amplificateurs) produit de la chaleur.

Mise en place dans un mur

• Les deux enceintes doivent être distantes d'au moins 1,5 mètre.
• Pour tirer parti au maximum des performances des enceintes frontales stéréo ou frontales et Surround pour Home Cinéma, installez-les de sorte que chaque grille d'enceinte soit à une distance comprise entre 1,2 et 1,8 m du sol.
• Les deux enceintes frontales pour Home Cinéma doivent être installées horizontally, de façon à être alignées sur le centre de l'écran video (Figure 6 page 8).

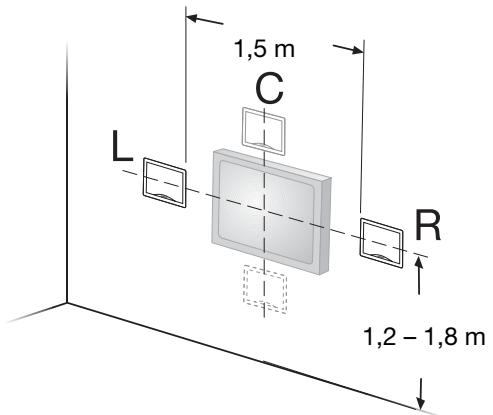

Figure 6

Orientation des enceintes installées dans un mur pour une utilisation en Home Cinema (frontales)

• Si l'enceinte dédiée au canal central est placée dans un mur, positionnez-la au-dessus ou en dessous de l'écran, centré entre les enceintes gauche et droite, mais pas sur le même plan horizontal. Si vous traciez une ligne entre les enceintes frontales gauche, centre et droite, cette ligne devrait avoir la forme d'un V.
• Les enceintes ne doivent pas'être installées sur le côte dans le mur. Le boitier doit être au-dessus ou en dessous de l'avant de l'enceinte.

Mise en place dans le plafond

Pour placer les enceintes dans le plafond, respectez les conseils suivants. La direction dans laquelle les boîtiers doivent être positionnés est déterminée par l'espacement des poutres du plafond. Les boîtiers des enceintes doivent être parallelèses aux poutres.

Pour obtenir les importantes performances stéréo avec un encastrement dans le plafond :

• les enceintes doivent être placées à égale distance, de part et d'autre de la zone d'écoute principale.

Pour obtenir les importantes performances Home Cinéma avec un encastrement dans le plafond :

• Placez les enceintes frontales droite et gauche à égale distance de l'écran video, à sa droite et à sa gauche.
• Placez l'enceinte centrale au-dessus du centre de l'écran video.
• Placez les enceintes Surround à distance égale de l'écran, face au mur devant lequel ce dernier est placé.

Avant de percer des trous

Lisez attentivement les recommendations de la section « Préparation »,COMMencent page 5 pour bien démarrer.

A ATTENTION: Si vous n'étés pas certain de pouvoir réaliser l'installation vous-même, contactez un installerateur professionnel.

√ De petits pictogrammes attrent votre attention sur les outils nécessaires à la prochaine étape. Des conseils sont également fournis pour faciliter votre travail et vous éviter de commetter des erreurs.

Perçage d'un avant-trou pour mesurer l'espace disponible à l'intérieur du mur

Avant de faire un grand trou dans le mur ou le plafond, mesurez l'espace disponible en perçant un petit avant-trou. Cette étape est très utile et contribuera au succès de l'installation.

Remarque: Si vous souhaitez faire un trou dans un mur extérieur contenant un isolant, vous rencontres probablement des difficultés pour mesurer l'espace disponible. Dans ce cas, ignorez cette étape et passez directement à la section « Préparation du mur pour l'encastrement d'une enceinte » page 13. Ne procédez ainsi que si vous étés certain que l'isolant est mou et qu'aucun élément susceptible d'entraver l'installation ne se trouve à l'intérieur du mur.
AVERTISSEMENT: Si vous pensez que l'isolant situé dans le mur peut contir de l'amiente, ne percez pas de trou dans ce mur. Choisissez un autre emplacement pour les enceintes.

Utilisation du gabarit

Pour cette étape, munissez-vous d'un crayon bien taille.

Le gabarit indique où percer deux avant-trous de 13 mm avant de réaliser une ouverture destinée à accueillir l'enceinte entière. Vous pourrez ainsi vérifier l'espace entre ces trous pour vous assurer que l'espace est suffisant pour accueillir l'enceinte, et qu'il n'existe pas d'éléments pouvant empêcher l'st installation.

Sur le gabarit, vous remarquerez des lignes en pointillés formant un angle, qui relient l'avant-trou et les coins inférieurs de la zone à ne pas découvert. Servez-vous en pour vérifier si l'espace libre en dessous de l'avant-trou est suffisant pour accueillir l'intégrality du boîtier de l'enceinte.

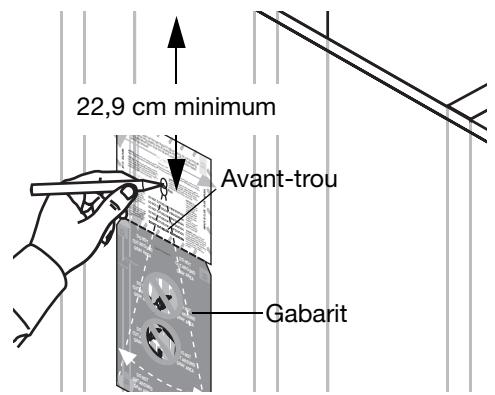

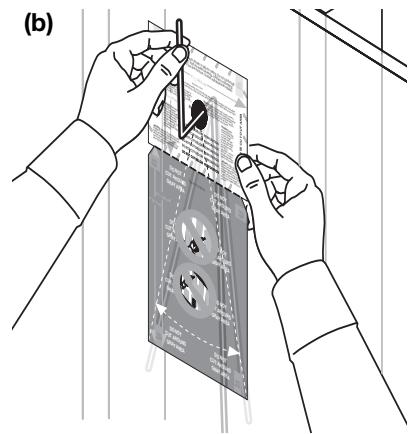

Pour placer le gabarit :

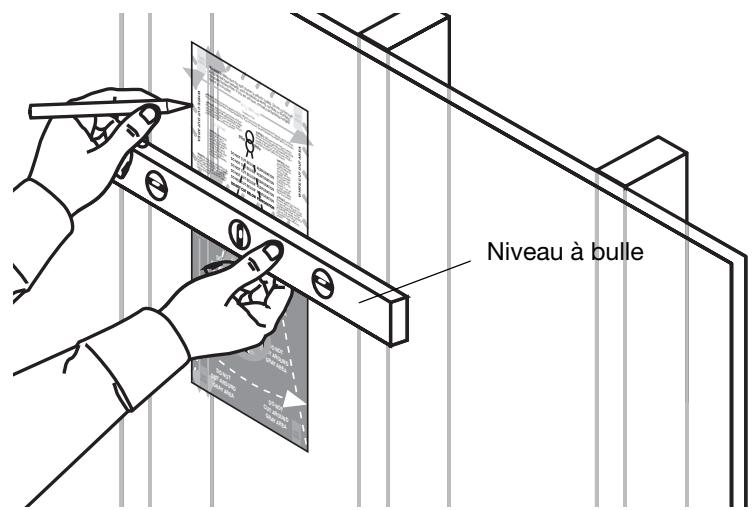

1. Sur le mur ou le plafond,CHOISSEZ L'emplACEMENT sur lequel center la grille de I'enceinte.N'oubliez pas de prévoir suffisamment d'espace au-dessus et en dessous de I'avant-trou pour accueillir le boitier de I'enceinte.En effet, vous devrez peut-etre installer le boitier a I'envers si I'espace en dessous du trou comporte un obstacle (tuyau,cable...).
2. Alignez les cercles des avant-trous sur l'emplacement choisi en posant le gabarit bien a plat sur le mur.
3. Tracez le contour interieur des cercles à l'aide d'un crayon (Figure 7).
4. Retirez le gabarit.

Préparation du perçage d'un avant-trou

Figure 7

Perçage de l'avant-trou

Pour cette étape, vous avez besoin d'une perceuse et d'une mèche plate de 12,7 mm ou d'un outil de perçage spécial.

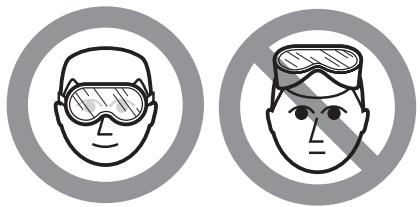

AVERTISSEMENT: Munissez-vous de lunettes de protection et observez toutes les consignes de sécurité lors de l'utilisation de la perceuse ou de l'util de découpe (Figure 8).

Avertissement sur le risque de percer un trou sans lunettes de protection

Figure 8

Utilisation d'une perceuse munie d'une mèche plate pour percer l'avant-trou

A VERTISSEMENT: Assurez-vous que le perçage d'un trou à l'emplacement choisi ne présenteaucun danger. Ne/percez pas des surfaces susceptibles deprésenter des risques cachés, telsque des câbles électriques, des gains ou des tuyaux. Respectez toutes les autres consignes de sécurité.

1. Placez la pointe de la mèche au centre du cercle supérieur que vous avez trace.
2. Percez un trou à travers toute l'épaissur de la plaque de plâtre, de façon à pouvoir explorer ce qui se trouve derrière.

Remarque: Si le mur est doté d'un isolant, il vous sera difficile, VOIRE impossible, de sonder ce qui se trouve derrière la plaque. Si vous étés certain que l'emplacement choisi ne présente aucun danger ni obstacle, vous pouvez percer un trou plus large,steroler une partie de I'isolant et poursuivre la procEDURE. Reportez-vous à la section « Préparation du mur pour I'encastrement d'une enceinte » page 13.
3. Percez le deuxième trou juste en dessous du premier (Figure 9). Cela permet d'obtenir un trou plus grand pour vérifier si l'espace disponible pour installer le boîtier de l'enceinte est suffisant.

Figure 9

Mesure de l'espace disponible derrière l'avant-trou

Astuce : Pour cette étape, vous avez besoin d'un mètre ruban et d'un fil de fer rigide ( comme un cintre déplié ) de 56 cm de long.

1. Pliez le fil de fer comme indiqué Figure 10.

Astuce : Pour plus de précision, pliez le fil de fer au-delà de la longueur nécessaire, mesurez de nouveau, puis coupez la longueur superflue.

AVERTISSEMENT: S'il existe un risque que des cables électriques se trouvent derrière la plaque de plâtre, enveloppez le fil de fer d'un ruban isolant pour éviter les chocs électriques.

1. Mesurez 10,5 cm à partir de l'extrémité la plus courte, puis faites une marque pour délimiter la profondeur nécessaire derrière la plaque.
2. À l'aide du fil de fer courbé, vérifie si la profondeur est suffisante: Insérez l'extrémité la plus courte du fil de fer dans le trou en l'introduisant tout droit (Figure 11) Vérifie qu'il n'existe aucun obstacle jusqu'à 10,5 cm de profondeur. Cette valeur confirme que l'espace dans le mur est suffisant pour la profondeur de l'enceinte.

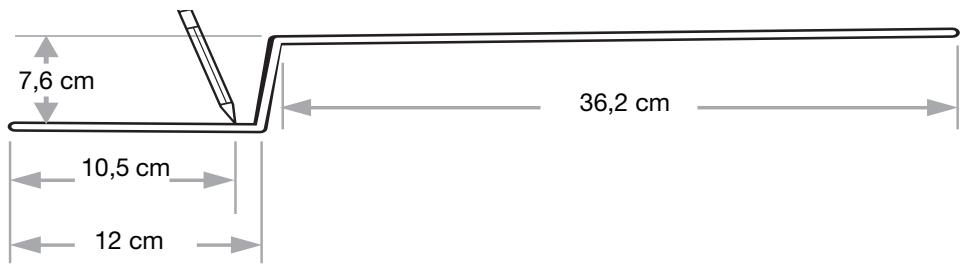

Figure 10

Fil de fer rigide de 56 cm de long, pié à deux endroits

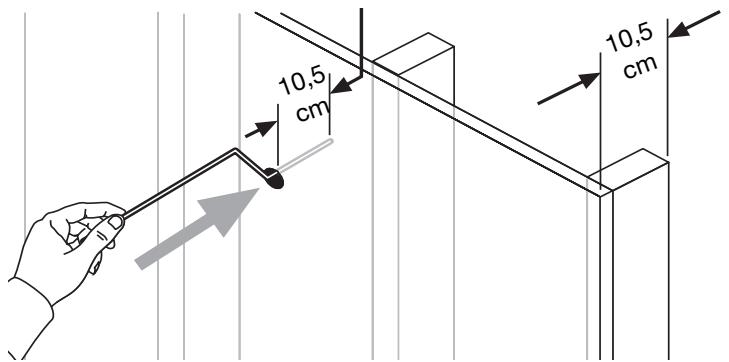

Figure 11

Vérification de la profondeur disponible pour l'enceinte

• Si le fil de fer ne rencontres�除 un obstacle, passez à l'etape 4 ci-dessous.

• Si vous ne parvenez pas à insérer le fil jusqu'àu repère de 10,5 cm, percez un avant-trou ailleurs. Recommencez ensuite l'étape 3.

• Toujours à l'aide du fil, vérifie la largeur disponible de chaque côté du trou : En conservant l'extrémité la plus courte dans le trou, changez la position du fil de fer ( comme indiqué Figure 12 page 12), puis faites-le pivoter de 360^ . Cette valeur indique que l'espace disponible derrière la plaque de plâtre, de chaque côté du trou, est suffisant pour la largeur de l'enceinte.

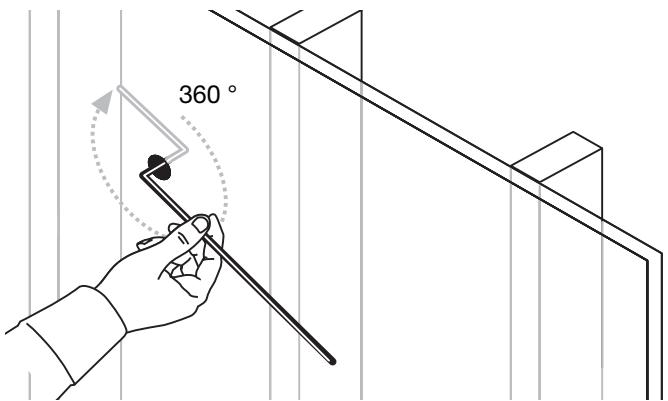

Figure 12

Vérification de la largeur disponible pour la largeur de l'enceinte

• Si, lorsque vous le faites pivoter de 360^ , le fil de fer ne rencontre aucun obstacle, passez à l'etape 5 ci-dessous.

• Si vous ne parvenez pas à faire pivoter le fil de fer de 360^ , percez un avant-trou ailleurs. Recommencez ensuite les étapes 3 et 4.

• A l'aide de l'extrémité du fil de fer la plus longue, vérifie si l'espace disponible au-dessous du trou est suffisant :

En tenant le fil de fer par son extrémité la plus courte, insérez l'autre extrémité dans le trou (du mur ou du plafond) en la dirigeant droit vers le bas (Figure 13a).

Astuce : Pour effectuer cette étape, vous pouvez vous servir du gabarit, comme indiqué à la Figure 13b.

• En laissant l'extrémité la plus longue dans le trou, balancez le fil de fer létalement en formant un arc de cercle, comme indiqué sur le gabarit. Cette mesure indique que la largeur et la longueur disponibles dans le mur ou au plafond sont suffisantes.

Astuce : Pour mesurer la longueur disponible, placez le fil de fer pres de la paroi du mur ou du plafond, puis éloignez-le (voir Figure 13a ci-dessous).

Figure 13

Vérification de la longueur disponible en introduisant l'extrémité du fil la plus longue (a) et en effectuant un balayage latéral (b)

• Si vous parvenez à insérer le fil de fer et à effectuer un balayage létal au fond du mur sans rencontres d'obstacles, passez à l'étape suivante : « Préparation du mur pour l'encastrement d'une enceinte » page 13.
• Si vous rencontres un obstacle sous l'avant-trou alors que vous effectuez une mesure sur un mur interieur, insérez le fil de fer vers le haut. Si vous ne rencontres aucun obstacle au-dessus de l'avant-trou, vous pouvez installer l'enceinte à l'envers. Si vous travailliez sur un mur extérieur, il est déconseilé d'instructor l'enceinte à l'envers. Dans ce cas,/percez un avant-trou ailleurs. Recommence ensuite les étapes 3,4 et 5.

Réussite du test de mesure effectué sur l'avant-trou

Si vous étés sur que l'emplacement choisi peut accueillir une enceinte, et avant d'agrandir le trou, effectuez la même procédure de vérification afin de déterminer l'emplacement de la deuxième enceinte. Reportez-vous à la section « Perçage d'un avant-trou pour mesurer l'espace disponible à l'intérieur du mur » page 9, puis recommencez la procédure.

Si l'emplacement de la première enceinte convient, mais que celui de la deuxieme ne convient pas, il peut etre nécessaire de changer I'emplacement des deux enceintes.

Rebouchage d'un avant-trou

Pour boucher l'avant-trou, servez-vous d'enduit de rebouchage. Laissez secher la première couche, puis rajoutez de l'endet in debordant légèrement. Àpres séchage complet, poncez la zone colmatée pour obtenir une surface lisse.

Préparation du mur pour l'encastrement d'une enceinte

Pour obtenir les salariés résultats possibles, effectuez la procédure ci-dessous avec soin.

ATTENTION: À ce stade, interrogez-vous pour savoir si vous étés capable de continuer ces travaux. Si vous n'étés pas certain de pouvoir percer une ouverture et de tirer des cables à l'intérieur du mur, n'allez pas plus loin. Vous pouvez alors vous adresser à un professionnel, lui expliquer en quoi consistent les travaux et lui demander un devis avant de recourir à ses services.
A VERTISSEMENT: Si vous pensez que l'isolant dans le mur peutContainir de I'amiente,ne percez pas de trou. Choisissez un autre emplacement pour les enceintes.

Mesure et marquage de l'orifice à percer

Pour cette étape, il vous faut un niveau à bulle, un crayon bien taillé et, si possible, du ruban adhésif à utiliser avec le gabarit.

1. Placez soigneusement le gabarit sur l'avant-trou, à l'emplacement besoin pour l'une des enceintes.
2. Assurez-vous que le gabarit est droit (Figure 14).

Vérification de la position du gabarit

Figure 14

1. Maintenez le gabarit en place à l'aide d'un ruban adhésif si nécessaire, puis tracez un trait en suivant le contour de la zone « ZONE BLANCHE À DÉCOUPER »

2. En suivant les fentes situées au bas de la zone « ZONE BLANCHE À DÉCOUPER », tracez une ligne en pointillés représentant le bas de l'ouverture à percer dans le mur.

3. Retirez le gabarit.

Astuce : Si nécessaire, fixez temporairement le gabarit à l'aide d'un ruban adhésif (voir l'inscription « COLLER ICI » sur le gabarit). Tracez ensuite un trait en suivant le contour du gabarit, à l'exception de l'endroit où vous avez place le ruban adhésif.

Perçage de l'ouverture destinée à l'enceinte

Pour cette étape, vous avez besoin d'une petite scie ou d'un outil de découvert spécialisé (scie à guichet ou scie à placoplatre, par exemple).

AVERTISSEMENT: Utilisez des lunettes de protection (Figure 15) et respectez toutes les consignes de sécurité lors de l'utilisation de la scie ou de l'util de découpe.

Avertissement sur le risque de percer un trou sans lunettes de protection

Figure 15

1. Avant de découvert, il est préférible de percer des trous à l'intérieur de chaque coin du rectangle que vous avez trace. Insérez la lame dans l'avant-trou et découvert en biais vers le bas jusqu'à atteindre l'une des lignes tracées au crayon.
   Astuce : Il est important de travailler avec soin, mais n'oubliez pas que le cadre de l'enceinte recouvre les bords de la découverte de 0,6 cm une fois que l'enceinte est en place. Le cadre masque donc les petits défauts dus à une découverte irrégulière.
2. Découpez trois des quatre côtés du contour que vous avez trace, mais pas tout le pourtour (Figure 16a).

AVERTISSEMENT: N'approchez pas les doigts de la lame.

1. Placez un doigt dans l'avant-trou pour retenir la partie découpée, puis terminez la découpe (Figure 16b).
2. Retirez la partie découverte.

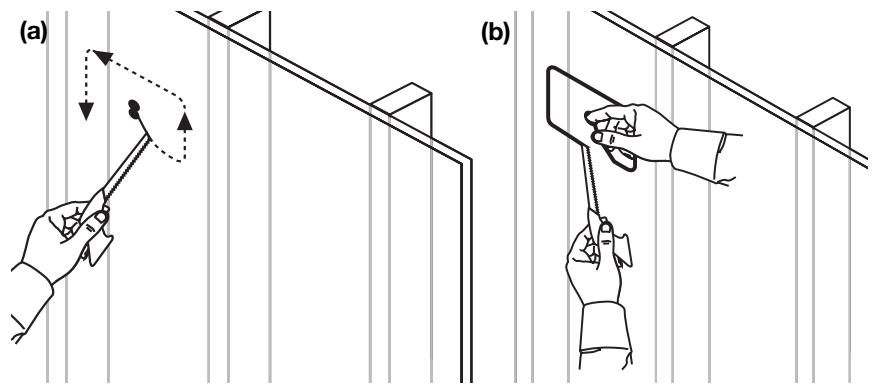

Découpe le long du contour (a) en utilisant un doigt pour retenir la partie découpee (b)

Figure 16

Si un isolant se trouve à l'intérieur du mur :

Les murs extérieurs sont très souvent dotés d'un isolant. C'est parfois aussi le cas des murs interieurs. Si l'isolant est mou, vous pouvez le découvert et le retirer pour libérer de l'espace pour l'enceinte. Certains types d'isolants sont cependant difficiles à manipuler, voire dangereux.

ATTENTION : Lorsque vous introduisez votre main à l'intérieur du mur, assurez-vous qu'il n'existe pas de clou caché.
A ATTENTION: Munissez-vous de gants, d'un masque de protection couvrant la bouche et le nez, ainsi que de lunettes de protection avant de manipuler tout isolant en laine de verre.

Réorientation ou changement des cadres des enceintes

Réorientation du logo rectangulaire

Si vous étés obligé d'encastrer l'enceinte à l'envers en raison d'un manque de place en dessous de l'ouverture, vous devez d'abord réorienter le logo.

Pour ce faire, retirez le cadre de l'enceinte, faites-le pivoter sur 180^ , puis fixez-le à nouveau. Le cadre est fixé à l'aide de quatre vis à insérer dans les trou s intitulés GRILLE (voir Figure 17 ci-dessous et Figure 23 page 18). Ne les confonde pas avec les vis de blocage (qui s'inserent dans les trou marqués WALL).

N'insérez pas les enceintes dans le mur sans avoir fixé un cadre au préalable. Le cadre empêche l'enceinte de tomber dans le mur.

Remplacement du cadre rectangulaire de l'enceinte par le cadre circulaire

Figure 17

Installation de cadres d'enceintes circulaires

Si vous avez choisi d'utiliser les cadres circulaires, installez-les maintainant en déposant les quatre vis qui retiennent chaque cadre rectangulaire et en les réutilisant pour fixer les cadres circulaires (Figure 17). Le logo se trouve dans la grille circulaire, que vous positionnez plus tard.

Encastrement et câblage de l'enceinte

Pour cette étape, vous avez besoin d'un tournevis cruciforme Phillips et, si possible, de ruban adhésif.

Si le cable de l'enceinte n'est pas déjà installé, reportez-vous à la section « Que faire si la piece n'est pas pré-câblée » page 24. Lorsque le cable se trouve à portée de l'ouverture que vous avez découverte, procédez comme suit :

1. De l'intérieur de l'ouverture, tirez au moins 36 cm du cordon pré-câblé de l'enceinte (Figure 18 page 16).

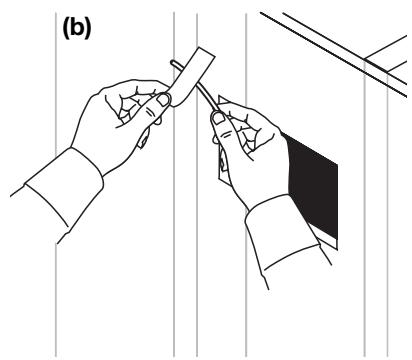

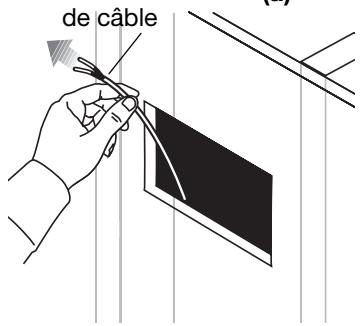

Figure 18

Tirerle cable vers

l'exterieur, vers le haut sur la gauche (a), et le fixer au ruban adhésif (b).

Au moins 36 cm
(a)

1. Avec du ruban adhésif, attachez provisoirement l'extrémité libre du cable au-dessus de l'ouverture, sur la gauche (Figure 18b). De cette manière, le cable est dégagé de votre champ d'action jusqu'à ce vous insériez partiellement l'enceinte dans le mur et soyez prét à faire les branchements.

Insertion de l'enceinte dans l'ouverture

Avant d'effectuer la procédure ci-dessous, vérifie qu'aucune des pattes de blocage (deux de chaque côté) ne dépasse derrière le cadre de l'enceinte. Si tel est le cas, appuyez dessus pour les enforcer derrière le cadre, de sorte que l'enceinte entre dans l'ouverture.

Astuce : Desserrez légèrement les bornes à vis dans le coin supérieur gauche de l'enceinte avant d'encastrer cette dernière, pour facilititer les branchements ultérieurs.

1. Portez l'enceinte à deux mains en l'inclinant légèrement de façon à laprésenter de biais dans l'ouverture. Vous disposez ainsi d'espace pour les cales murales.
2. Introduisez le bas du boitier dans l'ouverture en l'insérant partiellement vers le bas ou vers le haut, selon l'espace dont vous disposez (Figure 19).

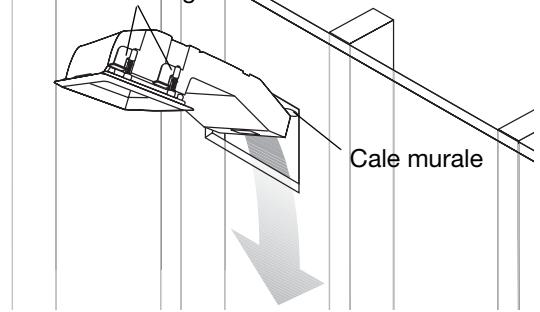

Figure 19

Insertion partielle de

l'enceinte rectangulaire ou circulaire

Pattes de blocage

1. Laissez l'enceinte dans cette position, partiellement appuyée sur les cales murales pour l'empêcher de tomber (Figure 20). Vous pouze ainsi acceder facilement aux bornes de branchement dans le coin supérieur gauche de l'enceinte.

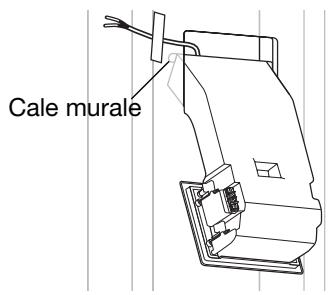

Figure 20

Enceinte bloquée par les cales murales

Branchement de l'enceinte

Pour cette étape, vous avez besoin d'un tournevis cruciforme Phillips.

Astuce: Respectez scrupleusement la polarité des branchements (le + sur le + et le - sur le -). Toute erreur nuirait aux performances sonores de l'enceinte. Veillez à bien serrer toutes les vis, sans pour autant créé trop de pression sur le cable.

1. Si ce n'est déjà fait, desserrez les vis des deux bornes.
2. Insérez l'extrémité du cable marqué (+) dans la borne positive (+), puis serrez la vis (Figure 21).
3. Insérez l'extrémité du cable non marqué (-) dans la borne négative (-). Serrez la vis.

ATTENTION: Veillez à ce qu'aucun cable effiloché n'entre en contact avec un autre, faute de quoi vous risquez d'endommager vos apparèils. Coupe le surplus de cable et insérez de nouveau le cable comme il convient.

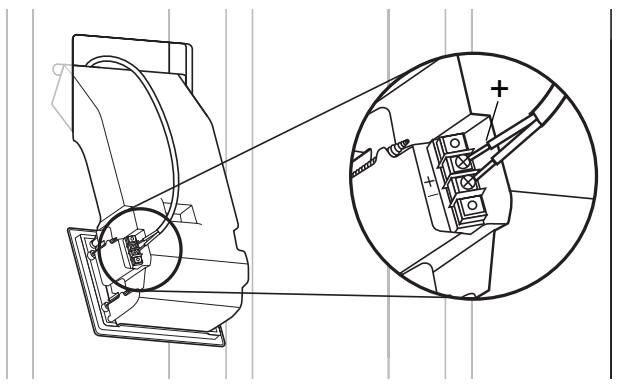

Figure 21

Fixation des cables aux bornes

Test de l'enceinte

Il est conseilé de vérifier que l'enceinte fonctionne correctement avant de l'encastrer définitivement dans le mur. Vous pouze ainsi acceder aux branchements en cas de besoin.

Il est préférible d'installer la deuxième enceinte des salariant, avant de procéder à des tests. Une fois la第二种 enceinte branchée, vous pouvez vérifier que les deux fonctionnent correctement avant de terminer leur installation.

ATTENTION: Si vous testez la première enceinte avant de brancher la deuxième, assurez-vous qu'aucun autre cable n'est branché sur l'ampli-tuner. Vous évitez ainsi que des cables d'enceinte non branchés n'entrent en contact les uns avec les autres, ce qui risquerait d'endommager l'ampli-tuner.

Pour tester l'enceinte :

1. Mettez l'ampli-tuner sous tension et passez un extrait de musique que vous connaissiez bien.

2. Vérifiez les performances d'une enceinte en prétant attention à la clarté et à la fidélité du son.

3. Si vous détectez un problème, reportez-vous à la section « Dépannage » page 27.

4. Si la qualité sonore est correcte, testez la deuxième enceinte ou terminez l'installation de cette enceinte.

Encastrement de l'enceinte dans l'ouverture

1. Une fois les branchements effectués, enforcez l'excedent de cable dans l'ouverture, derrière l'enceinte (Figure 22 page 18).

Enfoncement de I'excedent de cable dans l'ouverture(a) et encastrement de I'enceinte dans I'ouverture (b)

1. Vérifiez que le cadre est fermement fixé à l'avant de l'enceinte. Il empêche en fait l'enceinte de glisser complètement dans l'ouverture. Si vous nevez inverser le cadre, reportez-vous à la Figure 17 page 15 afin de réorienter le logo Bose à l'avant de l'enceinte.
2. Introduisez à partir l'enceinte dans l'ouverture jusqu'à ce que sa face avant soit droite et affleurante sur le mur (Figure 22b).

Figure 22

(b)

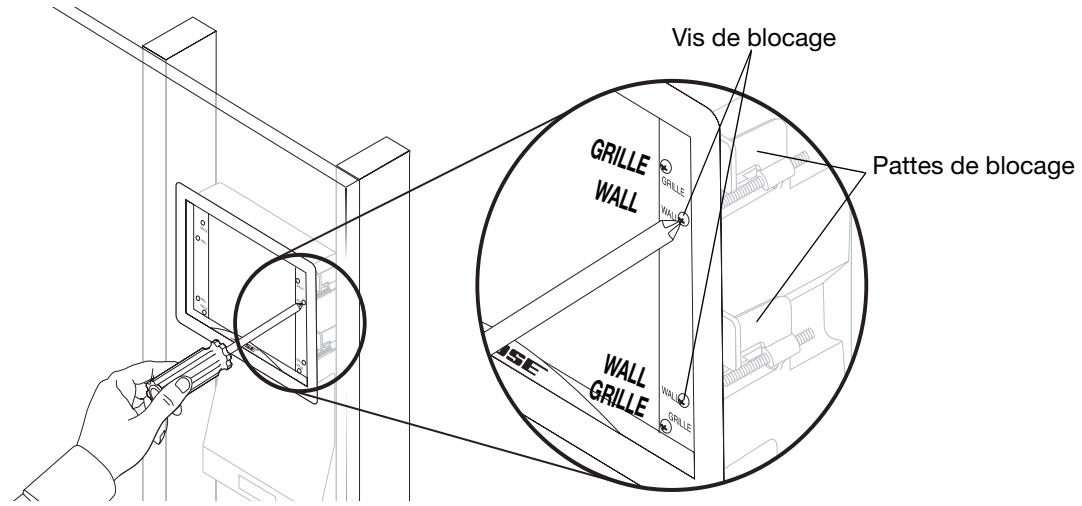

Serrage des vis de blocage

Fixation de l'enceinte au mur

ATTENTION: Si vous utilisez une visseuse électrique pour serrer les vis, Sélectionnez d'abord le couple de serrage le plus faible (ne dépassez pas 0,2 à 0,5 Nm). Si la vis ne s'enforce pas correctement, passez au couple de serrage supérieur ou vissez-la manuellement.

Une fois que l'enceinte est encastrée dans l'ouverture de façon parfaitement alignée avec le mur, vous pouvez serrer les vis de blocage, marquées WALL (mur) sur les cotsés du cadre. Les pattes de blocage exercent une force depuis l'intérieur pourmaintenir fermement l'enceinte contre le mur. Ne confonde pas les vis de blocage avec les vis marquées GRILLE, qui retiennent le cadre.

ATTENTION: Serrez fermement ces vis, sans toutefois exercer de pression excessive. Vous risqueriez d'écraser la plaque de plâtre, qui pourrait alors s'effriter. La surface deviendrait irrégulière et pourraitmaker un vide entre l'avant de l'enceinte et le mur.

1. Serrez les quatre vis des pattes de blocage (Figure 23) jusqu'à ce qu'elles commencent à prendre appui. L'effect de pression est créé par les pattes qui tournent et se rétractent en s'appuyant sur l'arrête de la plaque de plâtre.
2. Saisissez le cadre de l'enceinte et place-le correctement en le faisant légèrement basculer. Avant de serrer les vis à fond, vérifie que l'avant de l'enceinte est bien à plat et ajustez-la si nécessaire.

Figure 23

1. Une fois que l'enceinte est bien droite, serrez toutes les vis.

Enclenchement de la grille

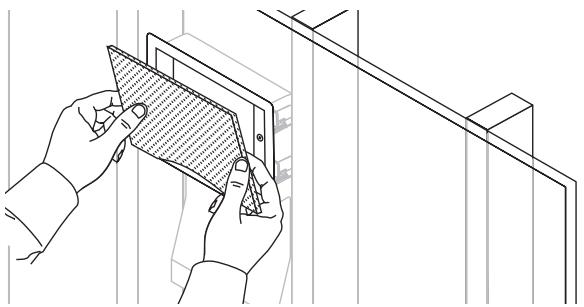

Fixation des grilles rectangularaires

1. Alignez le bord courbé de la grille sur la courbe du logo Bose®, puis, en appuyant dessus, insérez-le en premier dans le cadre de l'enceinte (Figure 24).
2. Appuyez fermement sur le haut de la grille jusqu'à rencontres une résistance. Lorsque la grille est parfaitement alignée sur le cadre de l'enceinte, elle est correctement fixée.

Figure 24

Fixation des grilles circulaires

Si I'enceinte est de travers

Si, en vous éloignant du mur, vous constatez que l'enceinte n'est pas droite, ajustez-la dés maintainant :

1. Retirez la grille en insérant une lame fine entre le cadre de l'enceinte et la grille, et faites delicatement levier.
2. Desserrez légèrement les quatre vis de blocage appelées WALL (mur).
3. Appuyez sur les côtés du cadre pour pousser l'enceinte vers le haut ou vers le bas, dans la position appropriée.
4. Faites quelques pas en arrêtre pour vérifier que l'enceinte est bien droite. Si elle est encore de travers, recommENCEz l'étape 3.
5. Serrez les quatre vis de blocage.
6. Remettez la grille en place.

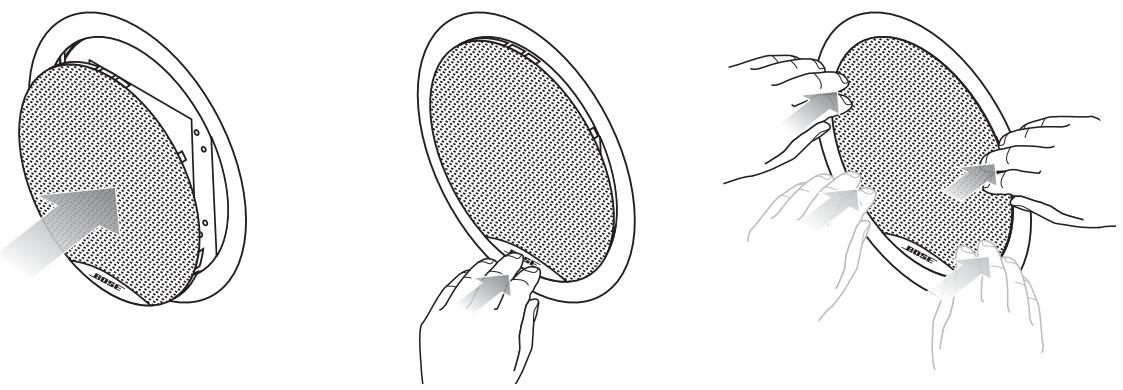

Fixation des grilles circulaires

1. Alignez le logo Bose dans la position désirée.
2. Placez d'abord le logo Bose dans le cadre de l'enceinte. Reportez-vous à la section Figure 25.
3. Amenez-le doucement jusqu'à la partie supérieure du cadre de la grille, en vous servant des deux mains pour insérer les onglets de la grille dans le cadre. Veillez à ne pas tordre les onglets de façon permanente.

Remarque : Lorsque la grille est insérée dans le cadre, il n'est pas possible de repositionner le logo. Assurez-vous que la position est correcte avant d'insérer entièrement la grille dans le cadre.

Figure 25

Peinture des enceintes

Vouss pouvez peindre la grille et le cadre de vos enceintes Virtually Invisible® 191 avant ou après l'installation des enceintes. Ceci n'est toute fois pas obligatoire, et Bose décline toute responsabilité quant à la qualité de l'adherence ou de la finition des peintures qui ne sont pas appliquées en usine.

Différentes techniques permettent de peindre la grille et le cadre. Veillez à utiliser la peinture qui convient à la méthode employée.

A VERTISSEMENT: Respectez les consignes de sécurité associées aux produits chimiques concernés. Vous doivent travailler dans une piece bien aérée et utiliser des lunettes de protection, un masque respiratoire ou filtrant et le matériel de sécurité contre les incendies approprié si vous utilisez des solvants inflammables.

Peinture de la grille

Il est important d'empêcher la peinture d'obstruer les ouvertures de la grille, ce qui nuirait aux performances des enceintes. Vous pouvez utiliser la technique du pinceau ou de la pulverisation. Toutefois, n'utilise pas de rouleau.

• Retirez la grille de l'enceinte, si elle est déjà en place.
• Avant de commencer à peindre, nettoyez la grille pour retarder les impuretés potentielles. Mème les emprentes digitales risquent d'empêcher d'obtenir une couverture uniforme.
• Veiliez à ce que la peinture soit distribuée uniformément et couvre entièrement la grille. Dans le cas contraire, il peut être nécessaire de peindre l'intérieur de la grille pour résoudre le problème.
• ÀpRES séchage, protégez la grille peinte à l'aide d'un chiffon ou d'une feuille d'essuie-tout jusqu'à ce que vous la fixiez à l'enceinte.

Technique du pinceau :

Utilisez une peinture à l'eau non diluée. Veillez à protégger tout votre espace de travail à l'aide de papier, en prévoyant suffisamment grand pour pouvoir tamponner continuèlement le pinceau.

1. Trempez l'extrémité d'un pinceau propre et sec dans la peinture.
2. Enlevez le surplus de peinture en passant le pinceau sur le papier. Une fois que vous désigne les poils du pinceau, commencez à peindre la grille.
3. Passez légèrement le pinceau de gauche à droite à l'avant de la grille jusqu'à ce qu'il n'y ait plus de peinture sur le pinceau.

Astuce: Si la peinture bouche les orifices de la grille, essayez de les déboucher en inclinant le pinceau ou en souffrant légèrement sur la partie obstruée.

1. Recommencez la procEDURE ci-dessus jusqu'à ce que la grille soit entiement recouverte.
2. Faites pivoter la grille de 180^ et peignez de nouveau toute la surface, toujours en déplaçant le pinceau de gauche à droite.

Technique de pulverisation :

Pour utiliser des peintures pour le bâtiment à l'eau ou à l'huile, vous devez les diluer. Vous pouvez ensuite les utiliser avec un pistolet à peinture régle sur une pression de 2,1 bars, pour une application en éventail de 7,6 à 12,7 cm. Le taux de dilution dépend du type de peinture utilisé.

• Dilution des peintures à l'eau, vinyliques ou acryliques :

Ajoutez 6 volumes de peinture et 3 volumes d'eau, puis mélangez bien. Ajoutez un volume d'alcool dénaturé (pour dissoudre les particules de peinture et éviter qu'elles ne bouchent la grille), puis mélangez de nouveau.
- Utilisation de peintures pour le bâtiment ou automobiles :

Ce type de peinture doit être utilisé par un professionnel disposant de l'équipement et du savoir-faire déquats. Cette peinture doit elle aussi être diluée à l'aide d'un solvant.

• Les laques et autres peintures à l'émail s'achêtent sous forme d'aérosol ; il est inutile de les diluer.

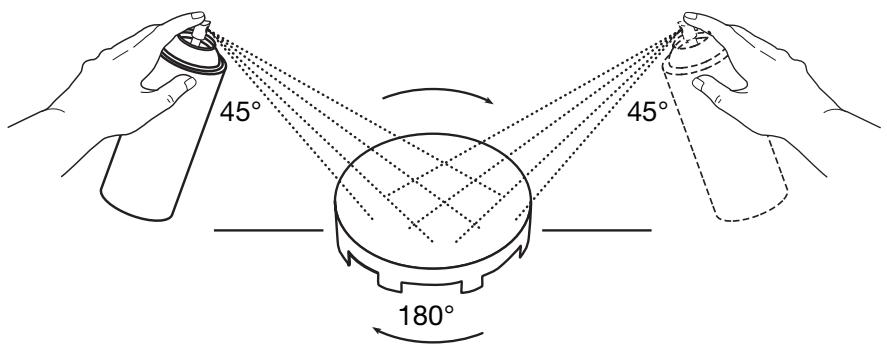

Figure 26

Application de deux couches de peinture avec pivotement de la grille

1. Pour éviter de projeter des poussières ou des particules de peinture sèche sur les orifices de la grille, attachez la grille en hauteur ou placez-la sur du grillage.
2. Appliquez la peinture sur la surface de la grille suivant un angle de 45^ . Faites ensuite pivoter la grille de 180^ , puis appliquez de nouveau la peinture à 45^ .

Astuce: Il est déconseilé d'essayer de déboucher les orifices obstrués de la grille en utilisant un outil pointu, car vous risquez d'endommager la grille. Pour y parvenir, soufflez doucement sur la zone obstruée. Si cette méthode n'est pas efficace, nettoyez immédiatement la grille à l'aide d'un solvant approprié. Assurez-vous que la grille est bien sèche avant d'appliquer la deuxieme couche.

La peinture peut sembler sèche après quelques minutes. Cependant, si vous avez ajouté de l'alcool, le séchage peut nécessiter plusieurs jours.

Peinture du cadre

Avant de commencer, protégez les cônes de l'enceinte en positionnant le cache à peinture figurant dans le carton d'emballage. Vous pouvez alors utiliser le même matériel classique (rouleau ou pistolet pulverisateur) que pour peindre les murs et les plafonds.

VoussoupiezutiliserdespeinturesaI'eauouaIhuile,quiadherrantaucadrede I'enceinte. Toutefois,cespeinturesserayentfaclement.

Veillez à ce que la peinture ne coule pas et ne forme pas d'amalgame. Vous pouvez également utiliser un pinceau pour bien étabir la peinture.

Aide pour les débutants

Les informations de cette section peuvent etre utiles aux bricoleurs.

Composants facultatifs utiles :

• Des vêtements appropriés
• Des gants, des lunettes et un masque de protection pour vous couvrir la bouche et le nez en cas d'exposition à un isolant.
• Une toile de protection ou tout autre matériel permettant de protégger la zone des projections
• Une aiguille pour acheminer le cable d'enceinte derrière la plaque de plâtre.
• Un tabouret solide ou une échelle pour installer les enceintes en hauteur.

Accessoires utiles

Pour une installation dans un plafond suspendu (ou une dalle est installee sous les solives), Bose propose en option un kit pour plafond suspendu (reference 031355) pour deux enceintes. Ce kit permet d'eviter que la dalle de plafond ne supporte le poids des enceintes. Reportez-vous aux instructions fournies avec le kit.

Pour une installation dans une nouvelle construction, Bose propose un kit de montage pour deux enceintes. Ce kit permet d'aménager un espace réservé aux enceintes une fois que les montants sont en place et avant que la plaque de plâtre ne soit posée. Il aide également à définir l'emplacement à perforer et à scier, dans lequel encastrer les enceintes. Il permet aussi de protégger la plaque de plâtre, car il offre un point d'appui supplémentaire pour les pattes de blocage qui stabilisent l'enceinte fixée au mur. Reportez-vous aux instructions fournies avec le kit.

Pour plus d'informations ou pour commander un accessoire, contactez votre revendeur Bose. Vous pouvez également contacter Bose directement. Il vous suffit de consulter la liste des adresses figurant dans le carton d'emballage.

Utilisation d'un cable d'enceinte

Avant de couper un cable, calculez la longueur nécessaire en mesurant la distance entre l'ampli-tuner et le point d'installation de chaque enceinte. Comptez large en prévoyant le parcours du cable, s'il doit longer les coins de la pierce ou traverser les murs. Prévoyez au moins 36 cm en plus afin de pouvoir tirer sur le cable et facilititer les branchements. Prévoyez également une longueur supplémentaire si vous installez les enceintes dans le plafond, afin de pouvoir réaliser les connexions en restant au sol.

Section Longueur maximale

0,82mm^2 6m

1,3 mm² 9 m

2,1 mm²) 15 m

Préparation du cable d'enceinte

Le cable d'enceinte se compose de deux fils isolés. La gaine de l'un d'eux est marquée (rayée, annelée ou striée) pour signaler qu'il s'agit du positif. L'autre gaine correspond au négatif.

Remarque : Il est parfois difficile de distinguier les marques sur les fils. Vous nevez donc faire très attention.

1. Dénudez la gaine des deux fils sur environ 13 mm. Munissez-vous d'une pince coupante et d'une pince à dénuder.
2. Torsadez les extrémités dénudées de façon à ce qu'aucun brin libre ne soit en contact avec les deux bornes.

Il est important que chaque fil soit connecté à la borne appropriée : le positif au positif (+) et le négatif au négatif (-).

Avant la pose de la plaque de plâtre

Vou devez suivre quelques recommendations de base si vous installez des enceintes dans une construction non finie.

• Commencez cette procédure une fois les montants et les solives mis en place et le câblage électrique monté.

• Tracez une ligne sur le devant des montants ou au bas des solives à l'aide d'un cordeau à craie, et reculez-vous pendant le perçage des trouss, de façon à voir le dernier trou percé.

• Ne faites jamais passer de cable d'enceinte et un cable électrique par le même trou ou dans la même boîte de dérivation.

• Si une courte section du cable doit longer un cable électrique situé à proximité, faites en sorte de limiter cette situation au strict minimum afin d'éviter les interférences.
• Utilisez des conduites métalliques ou un cable d'enceinte blindé si le cable doit longer le cable électrique sur plus de 3 m.
• Utilisez des colliers de serrage ou de grandes attaches pour fixer le cable à une solive ou à un montant si le cable est distant de plus de 1,4 m d'un trou.
• Utilisez des bandes de protection, des chemins de cables ou des conduits pour éviter que le cable ne soit piétiné ou compressé sous les combles ou dans un vide sanitaire.

Installation dans un emplacement pré-câblé

L'installation est très simple si la pièce a été pré-câblée lors de sa construction. En effet, le maître d'œuvre aura fait en sorte de rendre facilement accessible les cables des enceintes. L'idéal serait qu'aupres avoir perçu un trou pour y encastrer l'enceinte, vous puissiez atteindre facilement la longueur de cable installée par le maître d'œuvre.

Si vous n'etes pas certain que la pièce est pré-câblée, ou si ne savez pas où le câblage est situé, consultez les plans de la pièce ou contactez votre maître d'œuvre.

A ATTENTION : Il est très important de connaître l'emplacement des cables pour éviter de les endommager lorsque vous/percez des trous dans le mur.

Dans des murs finis

Voici quelques recommandations pour vous faciliter la tâche.

Cherchez les moyens permettant de dissimuler les câbles lorsqu'ils ne passent pas dans les murs (voir Figure 27):

• le long des plinthes ou derrière,
• sous des tapis (si le cable d'enceinte est plat),
  au-dessus de l'huisserie d'une porte.

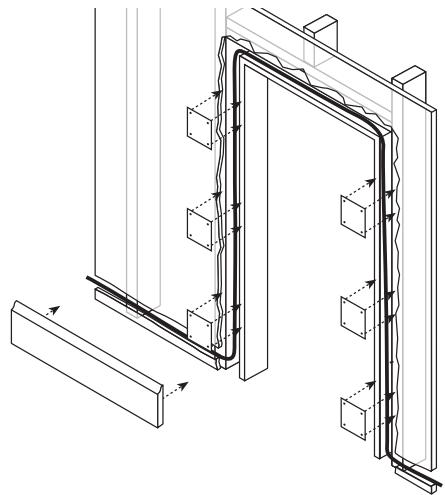

Figure 27

Acheminement du cable derrière les plinthes et audressus d'une huisserie

Que faire si la piece n'est pas pré-câblée

Dans ce cas, vous devrez faire passer le cable d'enceinte de l'ampli-tuner ou de l'amplificateur à travers le mur et l'acheminer jusqu'à l'emplacementChoisi pour installer les enceintes. Vous devrez monter dans le mur une boite de dérivation ouverte à l'arrière, à proximé de l'ampli-tuner ou de l'amplificateur (Figure 28).

Voudevez également respecter lesnormes pratiques et de sécurité :

A VERTISSEMENT: Assurez-vous que l'emplacement peut etre perced sans danger. Ne percez pas des surfaces susceptibles de presenter des risques cachés, tels que des cables electriques, des gains ou des tuyaux. Respectez toutes les autres consignes de sécurité.
AVERTISSEMENT: Consultez les normes de construction applicables pour vous informer sur les exigences propres à votre région.

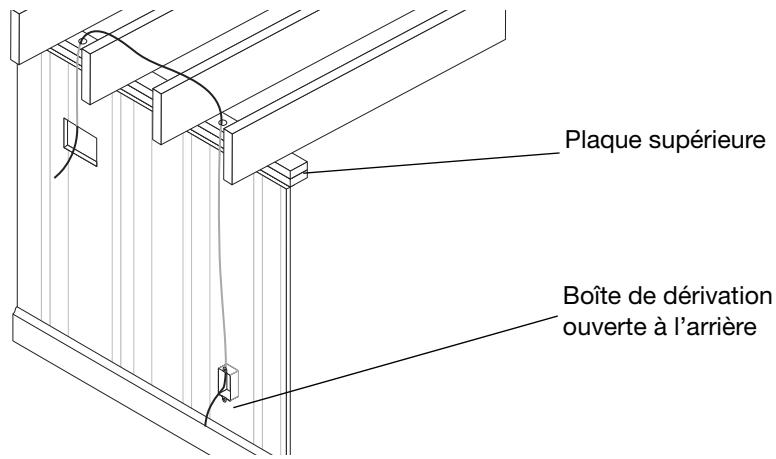

Figure 28

Boîte de dérivation ouverte à l'arrière, permettant au cable de traverser le mur à proximé de l'ampli-tuner ou de l'amplificateur

Utilisez une mèche suffisamment large pour que le cable puisse passer à travers les trous.
Utilisez une mèche à bois, si possible, pour facilititer le perçage des trous.
- Ne percez pas un trou à travers un montant qui supporte une charge. Contactez un professionnel si nécessaire.
- Ménagez plus d'un mètre entre le cable d'enceinte et le cable électrique, afin ne pas provoquer de bourdonnement ou de grésillement au niveau des enceintes. Reportez-vous à la section Figure 29 page 25.
- Pour éviter les clous,PERCEZ les trou au centre des montants ou des solives.
- SiILA n'est pas possible et que vous doivent faire une encoche sur le montant ou la solive, utilisez une plaque à clouser pour protégger le cable.
- Alignez les trous de façon à faciliter le passage du cable.
- Tirez sur le cordon pour le tendre, sans toutefois créé une tension.

Cherchez le chemin le plus simple pour un cable qui doit passer derrière une plaque de plâtre :

• Choisissez des murs intérieurs, car il est peu probable de trouver un isolant derrière une plaque de plâtre.
• Utilisez un passage sous comble ou en sous-sol autant que possible, de façon à voir et acceder facilement aux tuyaux, fils électriques et tout autre obstacle.
• Dans un bathtub à dalle flottante, Il est préférible d'utiliser un cable ignifugé pour passer dans les gains de chauffage ou de climatisation.

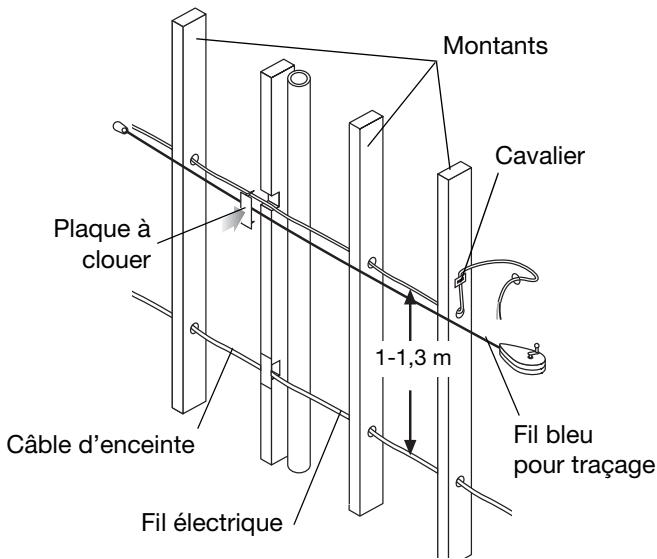

Techniques à utiliser pour faire passer le cable d'enceinte à travers les montants ou les solives

Figure 29

Passage du cordon dans un coin avec des plaques à clouver comme protection (a) et des morceaux de plaque de plâtre découvertes pour colmater les troux (b)

Si vous nevez faire passer le cable le long d'un coin, découvert un rectangle dans la plaque de plâtre de part et d'autre de la solive au niveau de ce coin. Les deux morceaux découvert serviront à colmater le mur lorsque vous aurez terminé. ÀpRES avoir retéré les morceaux découverts, vous pouvez faire des encoches dans la solive pour y faire passer le cable et utiliser des plaques à clouver pour protégger le cable (Figure 30a).

Figure 30

Acheminement du cable à travers les combles

Pour colmater le mur, remettez les morceaux découpés en place et utilisez un ruban et un enduit à joints pour les maintainir. ÀpRES sechage complet, poncez et peignez cette partie du mur pour obtenir une surface lisse.

Il est courant de faire passer le cable d'une enceinte installée dans un mur ou au plafond par les combles, via une plaque supérieure en bois perpendicular aux montants verticaux. Une fois dans les combles, essayez de déterminer à quel niveau se trouve la boîte de dérivation située à proximate de l'ampli-tuner ou de l'amplificateur. Percez la plaque supérieure à cet endroit et faites descendre cable à travers le trou (Figure 31).

Figure 31

Installation dans un mur extérieur

Si vous choisissez d'installer les enceintes dans un mur extérieur (contigu à l'extérieur de votre maison), vous risquez de rencontres un isolant derrière la plaque de plâtre. Par conséquent, l'installation peutvenir plus difficile et nécessiter de couper légèrement l'isolant mou avant de le sortir. Pour toute opération où vous étes au contact d'un isolant en laine de verre, vous devez porter des lunettes de protection et des gants.

AVERTISSEMENT: Si vous pensez que l'isolant situé dans le mur peutContainir de l'amiente, ne percez pas de trou. Choisissez un autre emplacement pour les enceintes.

Cet isolant risque également de vous empêcher d'utiliser un avant-trou pour mesurer l'espace restant derrière la plaque de plâtre. Cette mesure est recommendée pour vérifier que l'espace disponible est suffisant avant de percer le trou où sera encastré l'enceinte.

Précautions à prendre lors de la perforation du platre et du sciage des lattes

Lorsque le mur est composé de plâtre et de lattes, vous nezvez prendre des précautions particulières pour éviter l' apparition de fissures dans le plâtre :

• Àprouvaitracélecontourde la partie àperforer,posez une bande adhésiveautour du tracé et effectuez de légères entailles à l'aide d'un cutter à l'endetroit où sera situé le trou.
• Retirez ensuite soigneusement les petits blocs de plâtre entaillés situés à l'intérieur du contour jusqu'à ce qu'une latte apparaisse.

Enfin, prenez d'extremes précautions lors du sciage de la latte. Une scie sauteuse électrique permet de réaliser cette opération rapidement, mais non sans risque. Il est conseilé d'utiliser une scie à main et de faire très attention pour éviter de fissurer le plâtre en dehors des limites tracées.

Recommendations spéciales pour les régions froides

Dans les régions où la température extérieure est parfois inférieure à zéro, l'utilisation d'un humidificateur risque de provoquer de la condensation à l'intérieur des enceintes. Ce problème est encore plus sérieux si les enceintes sont montées à l'envers.

Si vous souhaitez monter des enceintes dans un mur extérieur :

• Évitez d'installer les enceintes à l'envers.
• Laissez une partie de l'isolant entre les enceintes et le mur extérieur.
• Ne réglez pas l'humidificateur sur le niveau élevé, notamment lorsque la température extérieure est inférieure à zéro.

Dépannage

Aucune des enceintes ne fonctionne	• Vérifiez les régles de votre ampli-tuner/amplificateur. Pour plus d'informations sur ces régles, reportez-vous à la notice d'utilisation fournie avec cet apparéil. • Si les enceintes Virtually Invisible® 191 constituent le deuxième jeu d'enceintes connecté à l'ampli-tuner/amplificateur, vérifie que les branchements ont bien été effectués sur les bornes « B » et que les enceintes « B » sont sélectionnées.
Graves ou aigus faibles	• Vérifiez le réglage des graves/aigus sur l'amplificateur/ampli-tuner. • Vérifiez que la polarité des branchements entre l'ampli-tuner/amplificateur et les enceintes est correcte, à savoir le + sur le + et le - sur le -. Reportez-vous à la section « Branchement de l'enceinte » page 17.
Seule une des enceintes fonctionne	• Vérifiez que la commande de balance de l'ampli-tuner/amplificateur est réglée au centre. • Vérifiez le cable de raccordement sur l'enceinte qui ne délivre aucun son. Vérifiez que les conducteurs sont en bon état et que leur branchement est correct. Reportez-vous à la section « Branchement de l'enceinte » page 17. • Contrôlez le cable reliant l'enceinte en question et l'ampli-tuner/amplificateur. Débranchez le cable du canal de l'ampli-tuner/amplificateur et branchez-le sur un autre canal. - Si l'enceinte fonctionne correctement après cette manipulation, le problème provient du canal d'origine de l'ampli-tuner/amplificateur, de la source de musique ou des branchements entre l'ampli-tuner/amplificateur et la source. Vérifiez que tous ces composants fonctionnent correctement. Rebranchez l'enceinte sur le canal approprié d'un ampli-tuner/amplificateur en bon état de marche. - Si le problème persististe, il provient soit du cable d'enceinte, soit de l'enceinte elle-même. Suivez les instructions ci-dessous. • Débranchez le cable de l'enceinte qui ne fonctionne pas, et branchez-le sur la deuxième enceinte. - Si la deuxième enceinte fonctionne correctement après cette manipulation, le problème provient de l'enceinte d'origine. Contactez un revendeur Bose agréé pour faire réparer votre matériel. Vous pouvez également contacter Bose directement. Il vous suffit de consulter la liste des adresses figurant dans le carton d'emballage. - Si le problème persististe, il provient du câblage des enceintes. Suivez les instructions ci-dessous. • Avant de remplacer et de réinstaller le cable d'enceinte, vérifie de nouveau tous les branchements. Recommence la procédure ci-dessus pour déterminer la cause du problème.
L'une des enceintes ne fonctionne toujours pas
Du bruit parasite sort de l'une des enceintes	• Vérifiez les branchements de l'enceinte et de l'ampli-tuner/amplificateur. Assurez-vous que les cables sont en bon état, que leur branchement est correct et qu'aucun cable n'est en contact. Contrôlez aussi les branchements entre l'ampli-tuner/amplificateur et la source de musique. - Si le problème persististe, suivez les instructions de dépannage représentées à la section « L'une des enceintes ne fonctionné toujours pas » ci-dessus.

Service client

Pour obtenir de l'aide afin de résoudre vos évventuels problèmes, contactez votre revendeur Bose. Vous pouvez également contacter le service clients de Bose®. Pour ce faire, consultez la liste des adresses figurant dans le carton d'emballage.

Durée de la garantie

Les enceintes Virtually Invisible® 191 sont couvertes par une garantie limitée transférable de 5 ans. Les conditions détaillées de cette garantie figurent sur la carte de garantie accompagnant les enceintes. Veuillez replir la section « Information » de la carte, puis la renvoyer par courrier à Bose.

Accessoires

• Kit de plafond suspendu pour deux enceintes

Soulage la dalle de plafond du poids des enceintes. Instructions fournies.

• Kit de montage pour deux enceintes

Réserve un espace pour les enceintes, après la mise en place des montants et avant la pose des plaques de plâtre. Ce kit facile également le repérage de l'emplacement à perforer pour encastrer les enceintes. Instructions fournies.

Pour plus d'informations, ou pour commander des accessoires, contactez votre revendeur Bose® agreeé. Pour contacter Bose directement, consultez la liste des adresses figurant dans le carton d'emballage.

\section*{Caracteristiques techniques}

Fonctions

• Design Virtually Invisible® et Articulated Array®
• Technologie propriété pour le boîtier
• Performances des enceintes Stereo Everywhere®
  Grille pouvant etre peinte
• Contrôle qualité informatisé Syncom®

Compatibilité

• Compatibleles avec les amplificateurs et ampli-tuners de 10 à 100 W par canal, sous une charge de 4 à 8 Ohms
• Puissance admissible : 50 W IEC en continu, avec charge de 6 Ohms

Haut-parleurs

• Deux (2) haut-parleurs à large bande de 6,4 cm par enceinte

Caisson

• Caisson à évent en polystyrene moulé à haute résistance
• Cadre et grille de couleur blanche

Dimensions

• Par enceinte: 13^3 / 43,9 ~cm(H) × 19,9 ~cm(L) × 9,8 ~cm(P)
• Surface requise pour chaque enceinte au mur ou au plafond : Enceinte avec cadre rectangulaire : 20,5 cm (L) x 14 cm (H) Enceinte avec cadre circulaire : diamètre de 26 cm

Poids

• 2,0 kg par enceinte
