MODE D'EMPLOI 141 BOSE

Espacez les enceintes d’au moins 1,5 m.

Eloignez-les du mur d’environ 45 cm.

Evitez de les disposer exactement à mi-hauteur du sol et du plafond.

Pour éviter toute interférence, éloignez-les d’au moins 61 cm de tout écran vidéo. Note : Ne posez vos enceintes que sur des surfaces stables et planes. Dans certains cas, des patins en caoutchouc peuvent assurer une stabilité supplémentaire. Pour vous les procurer gratuitement, contactez les services Bose (cf. dernière page) ou votre revendeur local en demandant la référence no 178321.

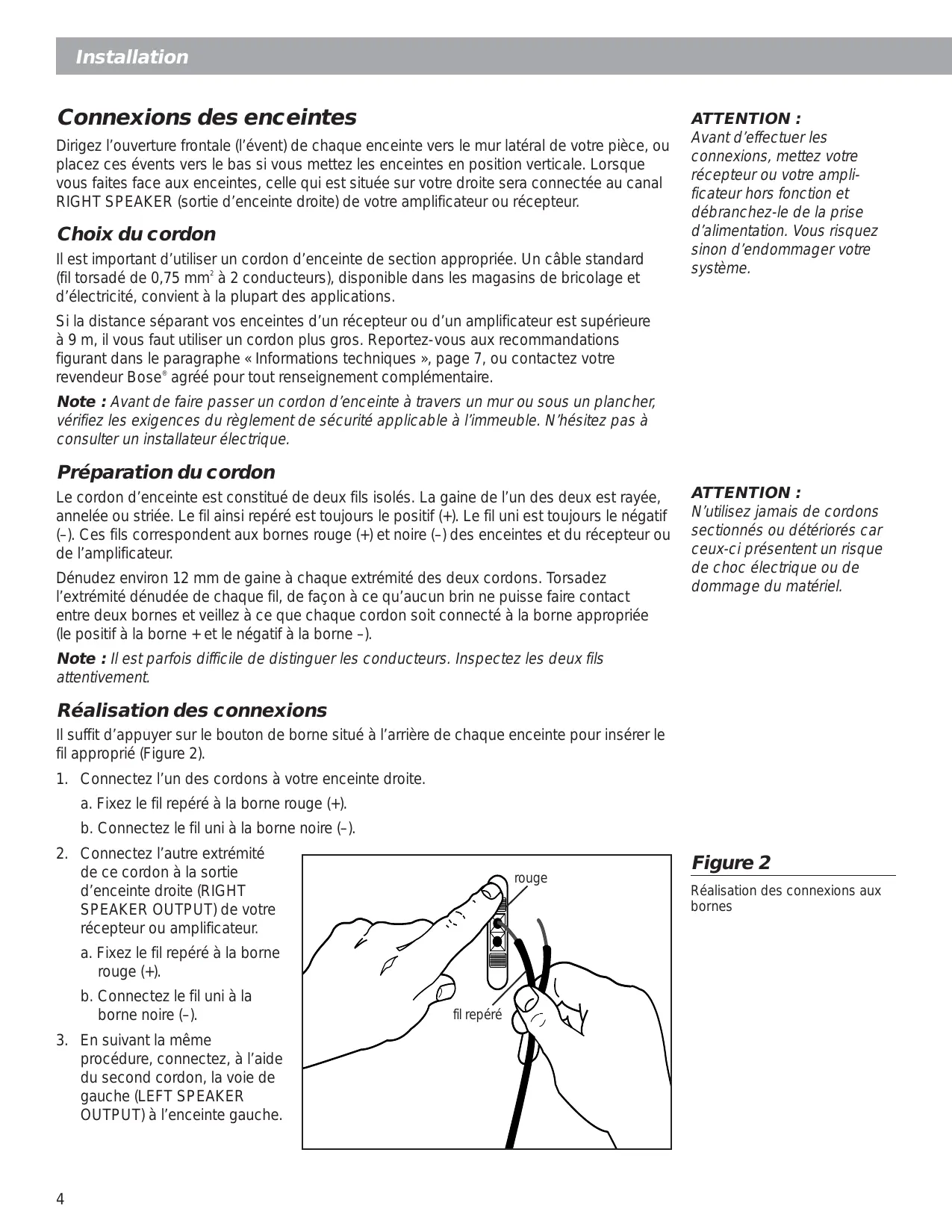

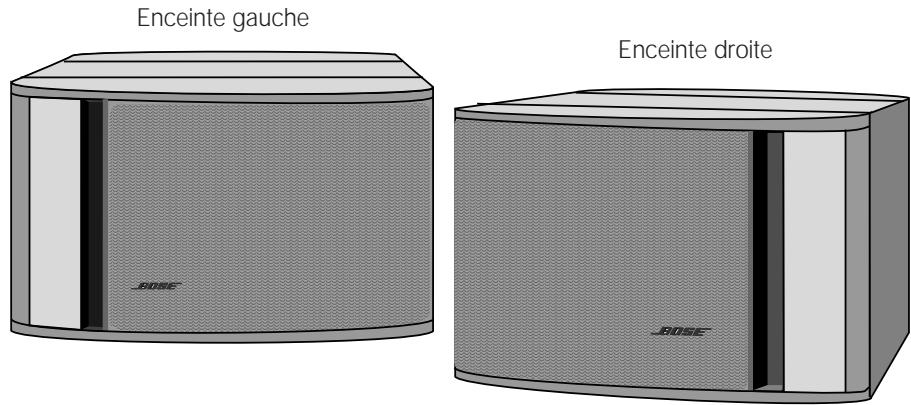

Installation Connexions des enceintes Dirigez l’ouverture frontale (l’évent) de chaque enceinte vers le mur latéral de votre pièce, ou placez ces évents vers le bas si vous mettez les enceintes en position verticale. Lorsque vous faites face aux enceintes, celle qui est située sur votre droite sera connectée au canal RIGHT SPEAKER (sortie d’enceinte droite) de votre amplificateur ou récepteur. Choix du cordon Il est important d’utiliser un cordon d’enceinte de section appropriée. Un câble standard (fil torsadé de 0,75 mm2 à 2 conducteurs), disponible dans les magasins de bricolage et d’électricité, convient à la plupart des applications. ATTENTION : Avant d’effectuer les connexions, mettez votre récepteur ou votre amplificateur hors fonction et débranchez-le de la prise d’alimentation. Vous risquez sinon d’endommager votre système. Si la distance séparant vos enceintes d’un récepteur ou d’un amplificateur est supérieure à 9 m, il vous faut utiliser un cordon plus gros. Reportez-vous aux recommandations figurant dans le paragraphe « Informations techniques », page 7, ou contactez votre revendeur Bose® agréé pour tout renseignement complémentaire. Note : Avant de faire passer un cordon d’enceinte à travers un mur ou sous un plancher, vérifiez les exigences du règlement de sécurité applicable à l’immeuble. N’hésitez pas à consulter un installateur électrique. Préparation du cordon Le cordon d’enceinte est constitué de deux fils isolés. La gaine de l’un des deux est rayée, annelée ou striée. Le fil ainsi repéré est toujours le positif (+). Le fil uni est toujours le négatif (–). Ces fils correspondent aux bornes rouge (+) et noire (–) des enceintes et du récepteur ou de l’amplificateur. Dénudez environ 12 mm de gaine à chaque extrémité des deux cordons. Torsadez l’extrémité dénudée de chaque fil, de façon à ce qu’aucun brin ne puisse faire contact entre deux bornes et veillez à ce que chaque cordon soit connecté à la borne appropriée (le positif à la borne + et le négatif à la borne –). ATTENTION : N’utilisez jamais de cordons sectionnés ou détériorés car ceux-ci présentent un risque de choc électrique ou de dommage du matériel. Note : Il est parfois difficile de distinguer les conducteurs. Inspectez les deux fils attentivement. Réalisation des connexions Il suffit d’appuyer sur le bouton de borne situé à l’arrière de chaque enceinte pour insérer le fil approprié (Figure 2).

1. Connectez l’un des cordons à votre enceinte droite.

a. Fixez le fil repéré à la borne rouge (+). b. Connectez le fil uni à la borne noire (–).

2. Connectez l’autre extrémité

de ce cordon à la sortie d’enceinte droite (RIGHT SPEAKER OUTPUT) de votre récepteur ou amplificateur. rouge Réalisation des connexions aux bornes a. Fixez le fil repéré à la borne rouge (+). b. Connectez le fil uni à la borne noire (–).

3. En suivant la même

procédure, connectez, à l’aide du second cordon, la voie de gauche (LEFT SPEAKER OUTPUT) à l’enceinte gauche.

Figure 2 fil repéré Installation Contrôle des connexions Veillez à ce que toutes les connexions respectent les polarités (+ au +, et – au –). Vérifiez que les brins des fils ne se touchent d’une borne à l’autre. Cela risquerait de provoquer des courts-circuits et d’endommager les composants de l’enceinte. Bloquez les connexions desserrées avant de rebrancher l’alimentation du récepteur ou de l’amplificateur. Figure 3

Branchement des enceintes Amplificateur ou récepteur

Essai des connexions Pour vous assurer que les enceintes fonctionnent correctement :

1. Sélectionnez la sortie monophonique du récepteur ou de l’amplificateur et mettez

l’appareil sous tension.

2. Réglez la commande de balance sur normal (au centre).

3. Placez les enceintes face à face, à moins de 15 cm l’une de l’autre.

4. Choisissez quelques extraits de musique avec des basses profondes pour les diffuser

sur les enceintes. Le son doit donner l’impression de provenir d’un point situé entre les deux enceintes et les basses doivent être larges et naturelles. Si ce n’est pas le cas, il est possible que vos connexions soient inversées. Echangez les branchements + et – à l’arrière de l’une des enceintes puis reprenez les étapes 1 à 4.

Entretien des enceintes Nettoyage des enceintes Modèle 141 Essuyez les enceintes Modèle 141 à l’aide d’un chiffon doux imbibé d’un détergent peu agressif. Veillez à ce qu’aucun liquide ne pénètre dans la grille des enceintes. Aucun autre entretien régulier n’est nécessaire. Identification des problèmes En cas de problème avec vos enceintes Modèle 141 : 1. Mettez votre amplificateur ou récepteur hors fonction et vérifiez l’ensemble des branchements entre cet appareil et les enceintes. 2. Consultez la notice d’utilisation de l’amplificateur ou du récepteur, ces éléments connectés pouvant être à l’origine du problème.

3. Le tableau ci-dessous vous aidera dans vos recherches. Si la panne persiste, contactez votre revendeur Bose® pour

prendre rendez-vous. Vous pouvez également contacter Bose en vous reportant à la dernière page de cette notice. Bose Corporation fera tout son possible pour résoudre votre problème conformément aux conditions de votre garantie. Problème Cause possible Méthode d’identification Solution Une enceinte ne fonctionne pas ou les sons sont défectueux. Le cordon d’enceinte est défectueux. Inversez les cordons des enceintes aux deux extrémités. Connectez le cordon de l’enceinte droite à l’enceinte gauche et à la voie de gauche de l’amplificateur ou du récepteur. Connectez le cordon de l’enceinte gauche à l’enceinte droite et à la voie de droite de l’amplificateur. Si l’enceinte précédemment en panne fonctionne maintenant correctement et l’autre pas, c’est le cordon d’enceinte qui est défectueux. Enceinte défectueuse ou canal défectueux au niveau de l’amplificateur ou du récepteur. Inversez les cordons au niveau de l’enceinte uniquement. Si l’enceinte initialement défectueuse ne fonctionne toujours pas correctement, contactez Bose ou votre revendeur en vue d’une réparation. Si l’enceinte précédemment défectueuse fonctionne maintenant correctement, un canal de l’amplificateur ou du récepteur est probablement défectueux. Essayez un autre récepteur. Les deux enceintes ne fonctionnent pas ou produisent des sons déformé.

Amplificateur ou récepteur défectueux. Reconnectez les enceintes sur un autre amplificateur ou récepteur qui fonctionne correctement. Informations sur le produit Durée de la garantie Les enceintes Bose® Modèle 141 sont couvertes par une garantie cessible limitée de cinq ans. Les détails de cette couverture figurent sur la carte de garantie qui accompagne les enceintes. Veuillez compléter les informations demandées, détacher la carte et l’envoyer à Bose. Informations techniques Norme de qualité Contrôle de la qualité sur banc informatique Syncom® Particularités des haut-parleurs Un haut-parleur StarDriverTM à gamme complète, par enceinte Compatibilité/Impédance Compatibles avec des récepteurs ou amplificateurs d’une puissance de 10 à 80 watts par canal, sur 4 à 8 ohms Recommandations relatives aux câbles Basées sur un écart maximum de ± 0,5dB pour la réponse aux fréquences Section Longueur

21 m maximum 1,5 mm 2,0 mm Coffret Couleur gris-ardoise, finition vinyle Grilles en plastique moulé recouvertes de tissu Dimensions/Poids Dimensions d’une enceinte : 15,2 x 24,8 x 16,5 cm (H x L x P) Poids d’une enceinte : 2 kg Poids des enceintes emballées : 5 kg
