LIFESTYLE 5 - Système audio home cinéma BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio home cinéma avec lecteur CD, radio AM/FM et amplificateur intégré
Marque / Modèle	BOSE Lifestyle 5
Dimensions de l’unité centrale (L x H x P)	38,1 x 19,8 x 6,4 cm
Dimensions des enceintes cubiques (L x H x P)	7,8 x 10,2 x 15,7 cm
Dimensions du module Acoustimass (L x H x P)	59 x 19 x 35,5 cm
Poids de l’unité centrale	1,7 kg
Poids des enceintes cubiques (par paire)	1,1 kg
Poids du module Acoustimass	15 kg
Alimentation (USA/Canada)	120 V ~ 50/60 Hz, 350 W
Alimentation (Europe/Australie)	230 V ~ 50/60 Hz, 175 W
Puissance du bloc d’alimentation	25 VA (selon région)
Entrées audio	AUX, VIDEO SOUND, TAPE (magnétophone), antennes AM/FM
Sorties audio	SPEAKERS A (enceintes principales), SPEAKERS B (seconde pièce), FIXED, TAPE REC OUTPUT, casque
Fonctions principales	Lecteur CD, radio AM/FM, accord manuel/mémorisation de 20 stations, réglage des basses et aiguës, télécommande RF, mode veille
Accessoires fournis	Unité centrale, module Acoustimass, 2 paires d’enceintes cubiques, télécommande, 3 piles AA, antennes AM/FM, câbles d’enceinte, câble d’entrée audio, bloc d’alimentation, couvercle cache-câbles, socle d’antenne AM
Entretien et nettoyage	Chiffon doux pour l’unité centrale ; brossage doux pour la lentille CD ; aspirateur à brosse douce pour les grilles des enceintes ; aucun solvant ni liquide
Sécurité	Appareil laser classe 1 ; éviter l’exposition à l’humidité ; ne pas obstruer les fentes de ventilation ; utiliser les piles correctement
Garantie	Garantie limitée transférable d’un an (détails sur carte de garantie)

FOIRE AUX QUESTIONS - LIFESTYLE 5 BOSE

Comment connecter les enceintes cubiques au module Acoustimass ?

Utilisez les câbles d’enceinte fournis. Chaque câble a un fil marqué d’un anneau rouge (positif) et un fil uni (négatif). Connectez ces fils aux bornes correspondantes à l’arrière de chaque enceinte cubique, en appuyant sur les boutons des bornes pour insérer les fils. Ensuite, branchez l’autre extrémité du câble dans la prise bleue gauche ou droite sur le module Acoustimass.

Comment régler les basses et les aiguës ?

Les commandes TREBLE et BASS se trouvent sur le module Acoustimass. En position normale, le repère sur chaque bouton est en haut (midi). Tournez vers la droite pour augmenter, vers la gauche pour diminuer. Vous pouvez aussi compenser les caractéristiques acoustiques de la pièce en ajustant ces commandes.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d’abord les piles et leur polarité. Si nécessaire, remplacez-les par des piles alcalines AA. Assurez-vous que le code personnel de la télécommande correspond à celui de l’unité centrale (voir section « Modification du code personnel » page 19). Si le problème persiste, approchez la télécommande de l’unité centrale ou déplacez-la de 30 à 60 cm.

Comment mémoriser une station de radio ?

Sélectionnez la station souhaitée (AM ou FM). Appuyez sur la touche STORE située sous le couvercle du lecteur de CD. La station est automatiquement mémorisée dans le premier numéro de registre disponible. Pour choisir un autre numéro, maintenez STORE enfoncé puis appuyez sur SKIP avant/arrière pour sélectionner le registre, puis relâchez STORE.

Puis-je connecter un téléviseur ou un magnétoscope ?

Oui, pour un appareil vidéo, connectez ses sorties audio L et R aux entrées VIDEO SOUND de l’unité centrale. Utilisez des câbles audio standard (rouge pour droite, blanc/noir pour gauche). Le signal vidéo reste sur le téléviseur. Pour un magnétophone, utilisez les entrées TAPE PLAY INPUT et sorties TAPE REC OUTPUT.

Comment nettoyer la lentille du lecteur CD ?

Nettoyez la lentille uniquement si nécessaire. Utilisez une brosse douce (type pinceau ou brosse à objectif) pour enlever la poussière. Pour les traces de doigts, utilisez un papier optique légèrement humecté de nettoyant pour lentilles. Ne pas appliquer de pression excessive et éviter tout liquide pénétrant dans l’appareil.

Mon système ne produit aucun son, que vérifier ?

Assurez-vous que le câble d’entrée audio est bien connecté aux sorties SPEAKERS A de l’unité centrale, que le connecteur noir est enfoncé dans le jack SYSTEM CONTROL 1, et que le connecteur multi-broches est bien branché au module Acoustimass. Vérifiez que l’interrupteur du module est sur ON, que le volume est suffisant et que la source sélectionnée est correcte.

Puis-je ajouter des enceintes dans une autre pièce ?

Oui, l’unité centrale dispose de sorties SPEAKERS B pour une seconde paire d’enceintes. Vous aurez besoin d’une seconde télécommande réglée sur B (commutateurs 5 et 6). Le volume des enceintes B est contrôlé indépendamment par cette télécommande. Le son provient de la même source que les enceintes principales.

Comment réinitialiser le code personnel de la télécommande ?

Ouvrez le compartiment à piles de la télécommande et modifiez la position des commutateurs 2, 3 ou 4. Ensuite, éteignez l’unité centrale avec la touche OFF, ouvrez le couvercle du lecteur CD, appuyez sur STORE (l’affichage clignote ——), puis avant 2 secondes, appuyez sur n’importe quelle touche de la télécommande. L’affichage arrête de clignoter pour confirmer.

Que faire si le lecteur CD ne lit pas le disque ?

Vérifiez que le disque est correctement placé (face imprimée vers le haut) et que le couvercle est bien fermé. Essayez un autre disque. Nettoyez le disque si nécessaire. Si le problème persiste, la lentille laser peut être sale (voir nettoyage). L’unité centrale ne peut pas lire les DVD.

MODE D'EMPLOI LIFESTYLE 5 BOSE

Notice d'utilisation

AVERTISSEMENT : Pour diminuer les risques d'incendie ou de décharge électrique, ne pas exposer cette chaîne à la pluie ni à l'humidité.

Ces consignes de SÉCURITÉ sont peut-être situées à l'arrière et en dessous de l'unité centrale Lifestyle et sur le panneau inférieur du module Acoustimass.

Le triangle équilatéral contenant un éclair terminé par une flèche avertit l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du carter de l'appareil, celle-ci pouvant être suffisante pour présenter un risque d'électrocution.

Le symbole représentant un point d'exclamation dans un triangle équilatéral informe l'utilisateur que cette notice d'utilisation contient des instructions importantes sur le fonctionnement et l'entretien de la partie de l'appareil étiquetée.

ATTENTION : Afin d'éviter tout risque d'électrocution avec les éléments équipés d'une prise d'alimentation polarisée, insérez correctement le connecteur pour que la fiche large s'enfonce dans la fente correspondante.

Appareil laser de classe 1

Votre lecteur de disques compacts appartient à la catégorie des appareils laser de classe 1. L'étiquette qui vous l'indique est située sur le dessous de l'appareil.

ATTENTION : Vous risquez d'être exposé à des rayonnements dangereux si vous changez certains règles en dehors de ceux qui sont indiqués ou si vous modifiez les performances de votre appareil. Notre lecteur de disques compacts ne doit être réparé que par du personnel rigoureusement formé et qualifié.

Piles

Lorsque vous remplacez des piles usagées, veuillez respecter les réglementations applicables au tri des déchets. Ne pas les incinérer.

Autres consignes de sécurité

Lisez les autres consignes de sécurité indiquées sur la page Consignes de sécurité importantes jointe à cette notice.

Veuillez dire soigneusement cette notice d'utilisation

Prenez le temps de lire soigneusement cette notice d'utilisation, elle vous aidera à installer et faire fonctionner votre appareil comme il faut pour pouvoir profiter pleinement de toutes ses caractéristiques avancées. Conservez cette notice afin de pouvoir vous y reporter ultérieurement.

Comment trouver...

Installation

Avant de commencer 4 Déballage du carton 5 Choix d'un emplacement pour la chaine Lifestyle 5 6 Connexion des enceintes et de l'unité centrale Lifestyle 5 8 Connexion d'autres éléments à la chaine Lifestyle 5 11 Connexion des antennes 12 Installation du couvercle cache-cables 12 Préparation de la télécommande 13 Réglage de l'espacement des fréquences radio pour les systèmes bi-tension et 120 V 13 Mise en marche de l'unité centrale

Utilisation de la chaîne Lifestyle 5

Panneau d'affichage de l'unité centrale 14 Commandes de la chaine 14 Commandes de l'unité centrale 15 Télécommande Lifestyle 15 Écoute de la radio 16 Écoute d'un CD 17 Utilisation de la chaîne avec un élément externe 17

Entretien de la chaîne Lifestyle 5

Réglages de précision 18 Modification du code personnel 19 Ajout d'enceintes supplémentaires 20 Identification des problèmes 21 Période de garantie 22 Service Clientèle 22 Nettoyage de la chaine Lifestyle 5 22

Informations sur le produit

Informations techniques 23 Accessoires 23

Index

ex 24

Bose® Corporation

avant-dernière page

Pour votre information

Les numéros de série figurent sur le panneau inférieur de l'unité centrale et du module Acoustimass.

Numéro de série de l'unité centrale :

Numéro de série du module Acoustimass :

Nom du revendeur :

Téléphone du revendeur : Date d'achat :

Il est conseillé de conserver votre facture et le talon de votre carte de garantie avec la présente notice.

Avant de commencer

Nous vous remercions d'avoir acheté la chaine Bose® Lifestyle® 5. Cette chaine compte offre un son d'une remarquable qualité tout en procurant élégance, technologie et simplicité, qu'il s'agisse de musique ou de divertissements.

Votre chaîne comprend :

• Une unité centrale Lifestyle® avec une radio AM/FM et un lecteur de disques compacts intégré
• Des connecteurs d'entrée pour une source audio vidéo, une source auxiliaire et un magnétophone
• Des enceintes amplifiées Acoustimass® alimentées par un module Acoustimass escamtable
• Une télécommande facile à utiliser

Déballage du carton

Déballez votre système avec soin. Conservez tous les matériaux d'emballage en cas d'utilisation ultérieure, car ils assurent le transport le plus sûr de votre chaîne Lifestyle® 5. Si l'un des éléments paraît endommagé, n'essayez pas de mettre la chaîne en marche. Avertissez immédiatement Bose ou votre revendeur Bose agréé.

Vérifiez que votre chaîne Lifestyle® 5 comprend tous les éléments illustrés à la Figure 1.

Note: Repérez les numéros de série figurant sur le panneau inférieur du module Acoustimass et de l'unité centrale. Inscrivez-les sur votre carte de garantie et à l'endroit prévu à la page 3. AVERTISSEMENT: Le module Acoustimass pèse environ 15 kg. Évitez de vous blesser en le bougeant. AVERTISSEMENT : Pour éviter tout risque de suffocation, gardez les sacs de plastique hors de portée des enfants.

Figure 1

Contenu de la chaîne Lifestyle 5 :

• Unité centrale Lifestyle®
• Bloc d'alimentation*
• Couvercle cache-cables Antenne FM
• Antenne cadre AM
• Socle d'antenne AM
• Telecommande
• 3 piles AA
• Module Acoustimass
• 2 paires d'enceintes cubiques orientables
• Cordon d'alimentation* Cable d'entrée audio 2 câbles d'enceinte
• 4 pieds adhésifs en caoutchouc (pour le module Acoustimass)
• Disque compact sur la chaîne Lifestyle®

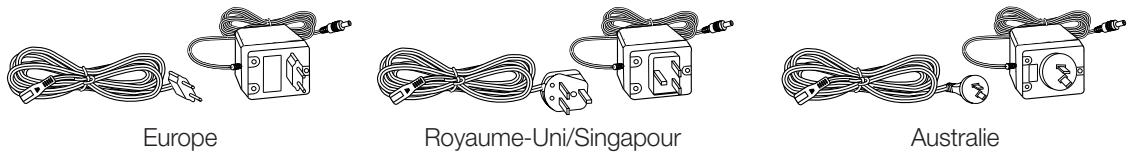

* Le cordon et le bloc d'alimentation illustrés ci-dessus correspondant aux versions américaine et canadienne. Les systèmes bi-tension comprennent 1 cordon, 1 adaptateur et 2 blocs d'alimentation. Les cordons et blocs d'alimentation pour l'Europe, le Royaume-Uni/Singapour et l'Australie sont illustrés ci-dessous.

Choix d'un emplacement pour la chaîne lifestyle 5

En disposant vos enceintes conformément aux directives ci-dessous, la combinaison des sons réfléchis et des sons orientés directement vers l'auditeur procure une excellente image stéréo partout dans la pièce. Variez la disposition et l'orientation des enceintes cubiques et du module Acoustimass de manière à obtenir la sonorité qui vous convient.

Pour régler votre chaîne en fonction des caractéristiques de l'aire d'écoute, reportez-vous à la section « Réglages de précision » en page 18.

Emplacement des enceintes

Suivez ces directives afin de déterminer l'emplacement de votre chaîne Lifestyle 5. Les câbles des enceintes vous permettent de les placer à une distance de 6,1 m du module Acoustimass.

ATTENTION : Choisissez une surface plane et stable pour vos enceintes. Les vibrations peuvent les déplacer, particulièrement si elles reposent sur une surface lisse telle que le marbre, le verre ou le bois poli. Pour plus de stabilité, ajoutez des pieds en caoutchouc sous vos enceintes. Ces pieds (n° de pièce 178321) sont disponibles gratuitement chez Bose®. Communiquez avec le Service Clientèle de Bose (voir les numéros à l'avant-dernière page).

1. Pour obtenir le son le plus naturel possible, espacez les paires d'enceintes cubiques orientables de 1,8-3,6 m. Vous pouvez toutefois les rapprocher jusqu'à 1 m ou les éloigner jusqu'à 4,6 m.
2. Dirigez vers l'avant l'un des cubes de chaque paire orientable. Dirigez l'autre cube vers le mur ou dans toute autre direction pour obtenir un son refléchi. (Voir le schéma de réflexion sonore à la Figure 2.)

Note : Les enceintes cubiques sont magnétiquement blindées et peuvent être placées à proximité d'un télévisieur sans affecter la qualité de l'image.

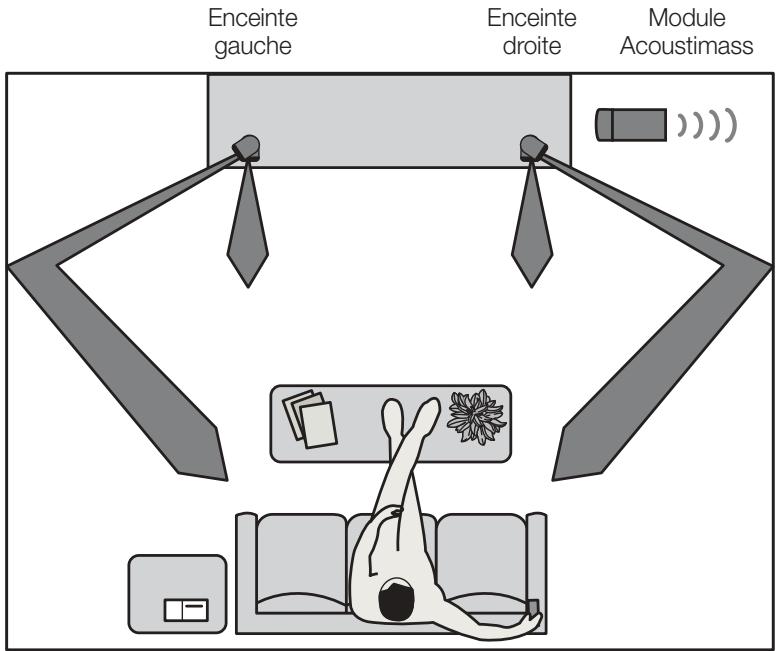

Figure 2 Disposition recommandée pour les enceintes

Note : Si vous placez les enceintes dans une bibliothèque, assurez-vous qu'elles sont à l'avant de l'étagère. Confiner les enceintes dans un espace réduit peut changer leur qualité tonale. Cet effet est moins marqué si les étagères sont remplies de livres.

Module acoustimass

Suivez ces directives pour choisir l'emplacement du module Acoustimass.

Note : Pour éviter toute interférence avec l'image d'un téléviseur, placez le module Acoustimass à au moins 45 cm du moniteur.

1. Installez, si possible, le module le long du même mur que les enceintes (Figure 2).
2. Choisissez l'endroit qui convient — sous une table, derrière un divan. Évitez qu'un meuble ou des rideaux obstruent les fentes de ventilation du module.
3. Placez le module à portée du câble d'entrée audio, des câbles des enceintes et d'une prise de courant.
4. Choisissez l’une des positions permises pour le module Acoustimass (Figure 3). Pour une meilleure ventilation, placez-le sur le côté le plus long, les connecteurs face au sol. Sinon, utilisez la position de rechange en le posant sur le côté le plus large, avec les commandes de basses et d’aigus tournées vers le haut. Ne déposez pas le module sur l’une ou l’autre de ses extrémités, tel qu’illustré dans les deux derniers dessins de la Figure 3.

Positions du module Acoustimass

Figure 3

1. Après avoir choisi la position du module, collez les quatre pieds adhésifs en caoutchouc près des coins de la surface inférieure. Ces pieds procurent une (Meilleure) stabilité et évitent d'égratigner la surface du module.
2. Dirigez l'évent (l'ouverture ronde) vers l'aire d'écoute ou le long d'un mur pour éviter d'en bloquer l'ouverture ou de produire trop de basses.
3. Pour obtenir de nombreuses basses, ne placez pas l'objet à égale distance entre deux murs ou entre un mur et le plafond.

ATTENTION: N'obstruez pas les fentes de ventilation du module Acoustimass. Les fentes situées à l'extrémité assurent la ventilation des circuits électroniques et doivent rester dégagées.

Unité centrale

Choisissez un emplacement pour l'unité centrale.

1. Prévoyez assez d'espace pour l'ouverture du couvercle du lecteur de CD.
2. Placez l'unité centrale suffisamment proche de toute source sonore supplémentaire (décodeur, magnétoscope, etc.) afin que les câbles soient assez longs. Si vous avez besoin d'autres câbles audio et/ou vidéo pour connecter tous vos appareils, consultez le vendeur ou appelez Bose®.
3. Placez l'unité centrale à moins de 9,1 m du module Acoustimass (longueur du câble d'entrée audio).

Note : Comme certains téléviseurs peuvent nuire au bon fonctionnement de votre lecteur CD ou de votre radio, veuillez de placer votre unité centrale directement sur le dessus de votre téléviseur.

Connexion des enceintes et de l'unité centrale lifestyle

Connexion d'un câble d'enceinte à une paire de cubes

Après avoir déterminé l'emplacement de votre chaîne, branchez les enceintes.

ATTENTION : Assurez-vous que tous les éléments sont bien débranchés de la prise de courant avant d'effectuer les connexions.

Connexion des paires d'enceintes cubiques au module acoustimass

Chaque câble d'enceinte comporte deux fils. Le fil marqué d'un anneau rouge est positif (+) et le fil uni est négatif (-). Ces fils correspondent aux bornes positive (+) et négative (-) situées à l'arrière de chaque enceinte. Pour rallonger les câbles, utilisez des câbles de rallonge RCA ordinaires ou épissez des fils de 0,75 mm² ou supérieur (connexions + à + et - à -). Pour vous procurer ces câbles, adressez-vous au revendeur Bose®, à un magasin d'électronique ou au Service Clientèle Bose.

1. Faites correspondre chaque câble à l'enceinte appropriée.
2. Les câbles d'enceinte sont munis, à une extrémité, de connecteurs bleus marqués des lettres L ou R pour les désignerer.
3. Les anneaux rouges des fils positifs (+) sont marqués LEFT ou RIGHT.
4. Connectez l'extrémité du fil d'un cable d'enceinte aux bornes situées à l'arrêt de la paire correspondante d'enceintes cubiques.

a. Appuyez sur chaque bouton de borne, à l'arrière de l'enceinte cubique, pour insérer l'extrémité du conducteur libellé dans la borne rouge et le conducteur uni dans la borne noire. Relâchez le bouton pour maintenir le conducteur en place. b. Répétez l'opération pour chaque paire d'enceintes cubiques. (Voir Figure 4.)

Figure 4

ATTENTION : Assurez-vous qu'aucun brin de fil ne se place en travers des bornes. De tels courts-circuits nuisent au bon fonctionnement de votre chaîne.

1. Connectez chaque câble à la prise bleue gauche ou droite correspondante sur le module Acoustimass.

Connexion du module acoustimass à l'unité centrale lifestyle

Connectez le module Acoustimass à l'unité centrale avec le câble d'entrée audio (Figure 5).

1. Insérez les trois connecteurs à une extrémité du cable d'entrée audio dans les prises jacks situées sur le panneau arrêté de l'unité centrale :
2. Le connecteur noir dans le jack SYSTEM CONTROL 1
3. Le connecteur rouge dans le jack R (droit) SPEAKERS A OUTPUT
4. Le connecteur blanc dans le jack L (gauche) SPEAKERS A OUTPUT

Note : Assurez-vous que les connecteurs sont bien enfoncés dans chaque prise jack. Si le connecteur noir n'est pas correctement inséré dans la prise SYSTEM CONTROL, vous n'entendrez aucun son.

1. Insérez le connecteur coude multi-broches de l'autre extrémité du câble audio dans la prise jack AUDIO INPUT du module Acoustimass. Placez le connecteur dans la position illustrée à la Figure 5.
2. Déployez le câble d'entrée audio le plus possible, puisqu'il comporte une ANTENNE pour la télécommande.

Connexions de l'unité centrale et des enceintes

Figure 5

Figure 6

Réglages du sélecteur d'alimentation d'un module Acoustimass bi-tension

Connexion du cordon d'alimentation du module acoustimass

1. Dans une chaîne bi-tension, le sélecteur d'alimentation est correctement réglé à l'usine pour votre région. Vérifiez qu'il est bien réglé sur la bonne tension (Figure 6). Placez-le sur 115 V en Amérique du Nord; sur 230 V pour l'Europe et l'Australie. Le cas échéant, utilisez l'adaptateur fourni avec votre chaîne. Si vous ne connaissiez pas la tension offerte dans votre région, adressez-vous à votre compagnie d'électricité pour être sûr d'effectuer le bon réglage.

ATTENTION: Vérifiez que le sélecteur d'alimentation est correctement réglé.

1. Branchez la petite extrémité du cordon électrique dans le jack d'alimentation du module Acoustimass.

Note: Ne branchez pas le bloc d'alimentation dans une prise de courant tant que toutes les connexions ne sont pas terminées.

Connexion du bloc d'alimentation de l'unité centrale

L'unité centrale Lifestyle® comporte un bloc d'alimentation 120 V pour les États-Unis et le Canada ou un bloc d'alimentation approprié de 230 V ou 240 V pour les autres pays. (Voir Figures 1 et 7.) Les modèles bi-tension complètent des blocs d'alimentation 120 V et 230 V.

ATTENTION: Assurez-vous que le bloc d'alimentation que vous utilisez correspond bien à votre région. Le choix du mauvais bloc risque d'endommager celui-ci ou votre unité centrale.

• Modèle PS71, 120 V en Amérique du Nord
• Modèle PS72, 230 V en Europe
• Modèle PS74, 230 V au R.-U. ou à Singapour
• Modèle PS77, 240 V en Australie

Figure 7

Bloc d'alimentation (modèle PS72 illustré)

1. Insérez fermement le petit connecteur du câble du bloc d'alimentation dans le jack d'alimentation sur le panneau arrière de l'unité centrale Lifestyle®.
2. Vérifiez que le bloc d'alimentation peut atteindre une prise de courant.

Note: Ne branchez pas le bloc d'alimentation dans une prise de courant tant que toutes les connexions ne sont pas terminées.

Connexion d'autres éléments à l'unité centrale lifestyle® 5

Utilisez des câbles audio ordinaires pour connecter d'autres éléments à votre chaîne Lifestyle®, insérant les connecteurs rouges aux prises R (droites) et les connecteurs blancs ou noirs aux prises L (gauches). Pour toute assistance complémentaire, consultez le manuel de vos autres appareils.

Connexion de l'unité musicale

Figure 8

Appareils vidéo

Pour écouter un appareil video sur votre chaîne Lifestyle®, connectez les sorties R et L (les sorties fixes sont recommandées) de votre téléviseur stéréo, magnétoscope stéréo, DVD ou lecteur de disques laser aux jacks d'entrée VIDEO SOUND de votre unité centrale. Vous pouvez utiliser un adaptateur en « Y » (disponible dans les magasins d'électronique) pour connecter une source mono. Toutefois, les enceintes gauche et droite joueront le même signal mono.

Votre téléviseur sert de moniteur au signal vidéo (image). Le signal vidéo ne doit pas être branché à votre chaîne Lifestyle.

Note: Pour obtenir le son stéreo ajustat, connectez les sorties audio L et R de votre magnétoscope stéreo aux entrées L et R VIDEO SOUND de l'unité centrale.

Si vous préférez brancher les sorties audio d'un téléviseur à l'unité centrale, assurez-vous d'utiliser les sorties audio L et R et la sortie vidéo du magnétoscope vers le téléviseur, en plus d'utiliser un câble coaxial. Puis, pour regarder des cassettes vidéo avec son stéreo, utilisez la télécommande de votre téléviseur pour sélectionner les sorties correctes (par exemple, passez de “ANTENNA A” à “VIDEO 1” pour recevoir le son transmis par les connexions L et R). Pour de plus amples informations, consultez le manuel d'utilisation de votre téléviseur.

Magnétophone

Pour utiliser un magnétophone distinct (à cassettes audio analogiques, à bobines de ruban analogique, à ruban numérique, à cassettes compactes numériques ou à mini disques), connectez les entrées du magnétophone aux jacks TAPE REC OUTPUT de l'unité centrale. Branchez les sorties du magnétophone aux jacks TAPE PLAY INPUT de l'unité centrale, en jumelant le rouge avec la prise R (droite) et le noir ou le blanc avec la prise L (gauche).

Changeur de CD ou lecteurs de CDI, de DVD ou de disques laser

Pour utiliser l'un de ces appareils, connectez ses sorties audio aux jacks AUX INPUT de l'unité centrale, en jumelant le rouge avec la prise R (droite) et le noir ou le blanc avec la prise L (gauche).

Tourne-disque

Pour connecter un tourne-disque, il se peut que vous ayez besoin d'utiliser un préamplificateur phono avec égalisation RIAA. Consultez le revendeur pour déterminer le modèle approprié. Connectez les sorties audio du préamplificateur phono aux jacks AUX INPUT de l'unité centrale, en jumelant le rouge avec la prise R (droite) et le noir ou le blanc avec la prise L (gauche).

Note: La chaîne Lifestyle® ne permet pas de mettre en marche ni d'éteindre un élément connecté.

Connexion des antennes

Le panneau arrière de votre chaîne Lifestyle® comporte des connexions pour des antennes AM et FM (Figure 9). Déroulez chaque fil d'antenne. Ces antennes procurent une meilleure réception lorsque leurs fils ne sont pas emmêlés.

Figure 9

Connexion des antennes

Figure 10 Antenne FM bipolaire

Antenne cadre AM

Connexion de l'antenne FM

1. Branchez le connecteur de l'antenne dans le jack FM ANTENNA sur le panneau arrière de l'unité centrale Lifestyle®.
2. Déployez les bras de l'antenne. Essayez divers angles et emplacements afin d'obtenir une réception FM optimale.

Figure 11 Couvercle cache-cables

1. Desserrez les bornes AM ANTENNA sur le panneau arrière de l'unité centrale Lifestyle®.
2. Glissez le connecteur des fils autour des bornes et revissez celles-ci.
3. Installez l'antenne sur sa base en suivant les instructions fournies avec l'antenne.
4. Éloignez l'antenne cadre d'au moins 50 cm de l'unité centrale. Variez son orientation afin d'obtenir une réception AM optimale.

Note : Vous pouvez brancher des antennes extérieures aux connexions d'antenne de l'unité centrale. Pour installer une antenne extérieure, adressez-vous à un installateur qualifié. Respectez toutes les consignes de sécurité.

Connexion à un signal de radio par câble

Pour connecter votre chaîne au signal FM offert par certaines compagnies de télévision par câble, contactez le fournisseur du système. Le branchement s'effectue au connecteur FM 75 Ω EXTERNAL situé à l'arrête de l'unité centrale.

ATTENTION: Assurez-vous que l'installation comporte un séparateur de signaux afin que seule la bande FM du signal, et non la bande de télévision par cable, soit transmise à votre chaîne. Il est essentiel d'utiliser un séparateur qui limite le signal de manière à éviter toute retransmission du spectre télévisuel dans votre chaîne.

Installation du couvercle cache-câbles

Pour masquer les fils et les prises jacks, une fois toutes les connexions terminées, fixez le couvercle cache-câbles sur l'unité centrale. Les cinq ontlets du couvercle s'insèrent dans les fentes correspondantes du panneau arrière de l'unité centrale.

Figure 12

Installation des piles

1. Faites coulisser le couvercle du compartiment à piles situé à l'arrière de la télécommande (Figure 13).
2. Insérez 3 piles AA ou IEC-R6 de 1,5 V ou l'équivalent, tel qu'illustré. Faites correspondre les symboles + et - des piles avec les marques + et - à l'intérieur du compartiment.
3. Remettez le couvercle du compartiment en le glissant en place.

Remplacez les piles si la télécommande ne fonctionne plus ou si son rayon d'action semble diminuer. Il est conseillé d'employer des piles alcalines.

Note: Ne modifiez pas la position des commutateurs miniatures réglés à l'usine. Pour de plus amples informations sur la façon d'éviter les conflits avec d'autres chaînes Lifestyle®, voir « Modification du code personnel » à la page 19.

Installation des piles dans la télécommande

Figure 13

Réglage de l'espacement des fréquences radio pour les systèmes bi-tension et 120 v

Les unités centrales bi-tension (comportant des blocs d'alimentation 120 V et 230 V) et les unités centrales de 120 V peuvent être régées pour deux types d'espacement des fréquences AM et FM.

• L'espacement des fréquences en Amérique du Nord est de 10 kHz pour la fréquence AM et de 200 kHz pour la fréquence FM.
• L'espacement des fréquences en Europe est de 9 kHz pour la fréquence AM et de 50 kHz pour la fréquence FM.

Votre unité centrale bi-tension ou 120 V est réglée à l'usine sur l'espacement nord-américain. Choisissez l'espacement adapté à votre région.

Pour modifier l'espacement des fréquences :

1. Éteignez votre chaîne en appuyant sur OFF.
2. Appuyez sur la touche ERASE sous le couvercle du lecteur de CD, puis relâchez-la. (Voir Figure 15 à la page 15.)

L'affichage indique US pour l'espacement nord-américain et EU pour l'espacement européen.

Mise en marche de l'unité centrale

Branchez le cordon électrique du module Acoustimass dans une prise de courant. Branchez ensuite le bloc d'alimentation de l'unité centrale. Tournez le commutateur du panneau de connexion du module et placez-le sur ON (1). Nous vous conseillons de laisser ce commutateur allumé. Le module consomme moins de 2 watts d'électricité en mode veille.

Note : Vos enceintes ne fonctionneront pas si vous n'avez pas connecté tous les câbles avant de mettre l'unité centrale en marche. Note : Si vous devez avoir des sentiments de l'homme, ne donnez pas l'autorisation sur l'article 19.

Vous pouvez désormais profiter de votre nouvelle chaîne Lifestyle®. Reportez-vous aux pages suivantes pour connaître le fonctionnement des commandes de l'unité centrale et de la télécommande Lifestyle®.

Panneau d'affichage de l'unité centrale

L'affichage de l'unité centrale (Figure 14) offre des informations sur ses différentes fonctions.

Figure 14 Affichage de l'unité centrale

Description des commandes

Fonction

AUX — Cette touche permet de sélectionner un changeur de CD ou tout autre élément connecté aux entrées AUX, et demettre la chaine en marche.	AUX	AM FM	TAPE	AUX	VIDEO
VIDEO — Cette touche sert àCHOISIR la source sonore d'un apparil videoconnéaux entréesVIDEO, etàmettre la chaine en marche.	VIDEO	AM FM	TAPE	AUX	VIDEO
TAPE — cette touche permit d'écouter un magnétophone ou un élémentconnecté aux entrées TAPE, et demettre la chaine en marche.	TAPE	AM FM	TAPE	AUX	VIDEO
AM/FM — Cette touche sert àéçouter la radio etàmettre la chaine en marche.Lorsque la radio est en fonction, la touche permit de passer du AM au FM.	AMFM	AM FM	TAPE	AUX	VIDEO
CD — Cette touche sélectionne le lecteur de CD intégré et met la chaine en marche.	CD	CD	PLAY/PAUSE	TRACK/PRESET
			II	SKIP
/II PLAY/PAUSE — cette touche amorce la lecture d'un CD ou entraine unepause. Lorsqu'elle est enfoncée durant deux secondes, elle termine la lecturedu CD.	/IIPLAY/PAUSE	CD	PLAY/PAUSE	TRACK/PRESET
			II	SKIP
SKIP — Ces touches permettent de sélectionner la plage suivante oupréciédente d'un CD, ou la station de radio suivante ou précessidente parmi cellesqui sont mémorisées.	SKIPTRACK/PRESET	CD	PLAY/PAUSE	TRACK/PRESET
			II	SKIP
SKIP — Lorsqu'on maintain l'une de ces touches enfoncée, on parcourtles diverses plages du CD. Lorsqu'on les enforce simultanément, elles font jouerles plages du CD dans un ordre aléatoire.		CD	PLAY/PAUSE	TRACK/PRESET
			II	SKIP
SEEK — Ces touches permettent de parcourir la plage d'un CD versl'avant ou vers l'arrête. Elles seront égallément à rechercher la station de radioAM ou FM puissant la plus proche.	SEEK
VOLUME ▲\▼ — Ces touches augmentent ou diminuents le volume.	VOLUME
			VOLUME
AUTO OFF — Cette touche fixe un délate de 15 minutes avant la mise horsfonction de la chaine. Si l'on appuie encore, le délate augmente chaque fois de15 minutes (jusqu'à 75 minutes).	AUTOOFF
MUTE — Cette touche interrupt le son des enceintes et le rétablit auvolume original.	MUTE
OFF — Cette touche met la chaine hors tension.	OFF		OFF

Figure 15 Commandes de l'unité centrale

Commandes de l'unité centrale

Utilisez les touches spéciales de l'unité centrale pour accorder manuellement la radio et memoriser les stations choisies. Le loquet permet d'ouvrir le couvercle du lecteur de CD pour y mettre ou enlever un disque.

SEEK/TUNE < / > — Ces touches augmentent ou diminuent la fréquence radio (les stations).

PRESET STORE/ERASE — Ces touches ajoutent ou éliminent une station mémorisée.

Télécommande lifestyle

Figure 16 Télécommande

Dans presque tous les genres d'habitation, cette télécommande à fréquence radio fonctionne, quel que soit la pièce dans laquelle l'utilisateur se trouve. Les signaux radio qu'elle émet traversent les murs et les planchers pour atteindre l'unité centrale. Pour l'utiliser, appuyez simplement sur la touche souhaitée. Il n'est pas nécessaire de pointer la télécommande vers l'ordinateil.

Note : Certains types de construction créent des « zones mortes » où la télécommande ne peut fonctionner. Déplacez simplement la télécommande de 30 à 60 cm et essayez de nouveau. Vous pouvez également déplacer légèrement l'unité centrale vers un point où elle réagit mistrix à la télécommande.

Mise en marche de la chaîne et sélection de la radio

Appuyez sur la touche AM/FM sur la télécommande ou la console pour mettre la chaîne en marche sur la dernière station AM ou FM que vous avez écoutée.

Note: Si la chaine est déjà en marche et que la radio est également sélectionnée, cette touche permet de passer entre les bandes AM et FM.

Recherche des stations les plus puissantes

• Appuyez puis relâchez la touche SEEK (avant) ou (arrière) sur la télécommande afin de rechercher et désirer la station puissante la plus proche. Si vous maintenez ces touches, la radio poursuit la recherche sans s'arrêter sur une station.
• Ou, appuyez sur la touche SEEK/TUNE > ou < (sous le couvercle du lecteur de CD) sur l'unité centrale.
• Pour arrêter la recherche dans une direction, appuyez brièvement sur la touche de direction opposée.

Sélection de la bande AM ou FM

Appuyez sur la touche AM/FM pour passer à l'autre bande.

Accord manuel d'une station

Si vous souhaitez accorder la radio sur une station éloignée ou faible que la radio ne peut rechercher automatiquement, utilisez les touches SEEK/TUNE situées sous le couvercle du lecteur de CD.

1. Maintenez la touche > ou < pour parcourir les stations.
2. Relâchez la touche > ou < pour vous arrêter à la station voulue.
3. Dès que la marche s'interrompt, tapez sur la touche > ou < pour avancer d'une fréquence à la fois.

Mise en mémoire d'une station

Votre unité centrale Lifestyle® peut mémoriser jusqu'à 20 stations AM et FM dans n'importe quel ordre.

1. Choisissez la station que vous souhaitez mémoriser.
2. Appuyez sur la touche STORE (située sous le couvercle du lecteur de CD). La station est alors mémorisée dans le premier numéro de registre disponible.
3. Si vous ne souhaitez pas conserver la station dans le registre affiché :

a. Appuyez et maintenez la touche STORE. b. Appuyez sur SKIP (avant) ou (arrière) pour sélectionner un autre numéro de registre pour cette station. c. Relâchez la touche STORE. La fréquence de la station mémorisée clignote.

Note: ne pouvez pas mémoriser une station dans un registre déjà occupé sans l'effacer au préalable (voir ci-dessous « Effaçage d'une station mémorisée »). Si vous essayez d'enregistrer plus de 20 stations, l'affichage clignote — —.

Sélection d'une station mémorisée

Après avoir mis en mémoire une ou plusieurs stations, appuyez sur SKIP (avant) ou (arrière) pour sélectionner la prochaine station mémorisée.

Effaçage d'une station mémorisée

1. Utilisez les touches SKIP (avant) ou (arrière) pour sélectionner la station mémorisée que vous souhaitez effacer.
2. Appuyez sur ERASE (sous le couvercle du lecteur de CD). Le numéro du registre s'éteint.

Chargement d'un CD dans l'unité centrale

Appuyez sur le loquet situé sur le couvercle du lecteur de CD et placez le CD sur le moyeu, l'étiquette vers le haut. Refermez le couvercle du lecteur.

Mise en marche de la chaîne et sélection du lecteur de CD

Appuyez sur la touche CD de la télécommande ou de la console. Si la chaîne est déjà en marche, le fait d'appuyer sur cette touche permet de sélectionner le lecteur de CD et l'indicateur lumineux CD s'allume.

Si un CD se trouve dans le lecteur, celui-ci commence à jouer. S'il n'y a pas de CD, l'indicateur lumineux 0 s'allume.

Utilisation du lecteur de CD

Les opérations suivantes s'appliquent tout autant aux touches de la télécommande qu'elles de l'unité centrale, sauf indication contraire :

• Pour arrêter un CD ou sur pause, appuyez sur /II PLAY/PAUSE. Pour faire une pause, appuyez sur /II.
• Pour arrêter un CD, maintenez la touche /II enfoncée pendant deux secondes sur l'unité centrale, appuyez sur ■ STOP sur la télécommande ou ouvrez le couvercle du lecteur de CD.
• Pour sauter une plage, appuyez sur SKIP (avant) pour passer à la prochaine plage ou sur SKIP (arrière) pour revenir au début de la plage actuelle ou à la plage précédente.
• Pour se déplacer à l'intérieur d'une plage, sur la télécommande, appuyez sur SEEK (avant) pour avancer ou sur SEEK (arrière) pour reculer, ou sur l'unité centrale appuyez et maintenez la touche SKIP (ou SKIP).
• Pour passer les plages dans un ordre aléatoire, en vous servant uniquement des commandes de l'unité centrale, appuyez simultanément sur les touches SKIP et . Pour continuer l'écoute du disque dans l'ordre normal des plages, appuyez de nouveau sur ces touches.

Utilisation de la chaîne avec un élément externe

Suivez les instructions relatives à la connexion d'un élément externe. Puis, avant de commencer, vérifie que l'élément est bien sous tension et qu'une bande magnétique, un CD, un CDI, un DVD ou un disque laser est bien chargé dans l'appareil.

Note : La chaîne Lifestyle® 5 ne peut mettre en marche ni éteindre un élément connecté.

Mise en marche de la chaîne et sélection d'un élément

Appuyez sur TAPE, AUX ou VIDEO sur la télécommande ou la console afin de mettre la chaîne en fonction et de sélectionner l'élément choses. Si la chaîne est déjà en marche, appuyez sur l'une de ces touches pour sélectionner l'élément souhaité.

L'indicateur lumineux approprié s'allume lorsque la chaîne est en fonction et qu'un élément est sélectionné.

Utilisation d'un magnétophone, d'un changeur de CD ou de tout autre élément connecté

Mettez l'objet en marche, soit directement, soit par sa télécommande. Utilisez les touches de VOLUME ▲ (augmenter) ou ▼ (diminuer) pour régler le volume sonore. Commandez toutes les autres fonctions sur la source même, en vous référant, au besoin, au manuel de l'appareil. Pour effectuer un enregistrement vers un magnétophone connecté, faites jouer la source souhaitée (AM/FM, CD, AUX, VIDEO). Réglez le magnétophone de manière à enregistrer.

Utilisation d'un casque

Pour utiliser un casque, branchez-le dans la petite prise jack située sur le côté de l'unité centrale. Bien que ce jack accepte la plupart des modèles de casque, vous pouvez vous procurer, si besoin est, un adaptateur chez le revendeur Bose ou dans un magasin d'électronique. Le fait de connecter un casque interrompt automatiquement le son des enceintes connectées aux sorties SPEAKER A et FIXED OUTPUT.

Réglages de précision

Commandes des basses et des aiguës

Figure 17

Dans la plupart des cas, il suffit de suivre les directives d'installation des enceintes (voir « Installation » aux pages 6 et 7) pour que vous changez vous procure une excellente qualité sonore.

Normalement, il n'est pas nécessaire de modifier les réglages de tonalité lorsque vous changez le volume, puisque la technologie Bose® de traitement des signaux assure un équilibre tonal naturel sur toute la plage de volume.

Si vous le désirez, vous pouvez effectuer sur votre chaîne les réglages de précision ci-dessous.

Réglage des commandes des enceintes

Les commandes TREBLE et BASS de la chaîne Lifestyle 5 sont situées sur le module Acoustimass (Figure 17). Elles vous permettent d'ajuster les aiguës (hautes fréquences) et les basses (basses fréquences). En position normale, le point apparaissant sur chaque bouton se trouve en haut (à midi). Vous pouvez également vérifier leur position au toucher, car le bouton marque un léger arrêt sur cette position. Tournez les boutons vers la droite pour augmenter l'intensité des aiguës et des basses ou vers la gauche pour les diminuer.

Compensation des caractéristiques acoustiques de la pièce

Les caractéristiques acoustiques d'une pièce peuvent influencer la qualité sonore de n'importe quel système d'enceintes. En règle générale, vous pouvez amoindrir des nombreux problèmes d'acoustique en utilisant judicieusement les commandes TREBLE et BASS.

Trop ou trop peu d'eau

Les salles peu meublées ou dépourvues de surfaces absorbant les sons, particulièrement celles dont les murs et le plancher sont nus, peuvent entraîner une sonorité trop « claire » ou stridente. Tourner le bouton des aiguës vers la gauche (vers le -) diminue leur intensité.

Les pièces pourvues de nombreux meubles absorbant les sons, tels que des meubles rembourrés, de la moquette ou des rideaux lourds peuvent réduire les aiguës de votre chaîne. Le fait d'éloigner les enceintes des meubles absorbants augmente les aiguës. Vous pouvez également les augmenter en tournant le bouton des aiguës vers la droite (vers le +).

Trop ou trop peu de basses

Vous pouvez diminuer les basses en tournant le bouton des basses vers la gauche (vers le -). Pour les augmenter, tournez le bouton vers la droite (vers le +).

La position du module Acoustimass influence la quantité de basses que vous entendez. Rapprochez le module de l'angle de la pièce pour augmenter les basses. Éloignez le module d'un angle pour les diminuer.

Modification du code personnel

Chaque télécommande Lifestyle® utilise un code personnel pour communiquer avec l'unité centrale correspondante. Si jamais les commandes de votre télécommande entrent en conflit avec celles d'une autre chaine Lifestyle® voisine, vous pouvez facilement définir un nouveau code personnel pour votre chaine et sa télécommande en suivant les directives ci-dessous.

1. Ouvrez le couvercle du compartiment à piles.
2. Repérez les commutateurs miniatures (Figure 18). Modifiez la position des commutateurs 2, 3 ou 4 en les plaçant en direction opposée.

Note: Ne modifiez pas la position des autres commutateurs à cette étape-ci.

1. Remettez en place le couvercle du compartiment à piles.
2. Appuyez sur la touche OFF de la console.
3. Ouvrez le couvercle du lecteur de CD.
4. Appuyez sur la touche STORE. L'affichage clignote en indiquant '— —'.
5. Avant deux secondes et pendant que l'affichage clignote, appuyez sur n'importe quelle touche de la télécommande.

L'affichage s'arrête alors de clignoter et montre momentanément "—" pour confirmer la reconnaissance du nouveau code personnel. La chaîne demeure hors tension.

1. Si vous possédez des télécommandes supplémentaires, ouvrez le couvercle du compartiment à piles de chacune d'elles et modifiez la position des commutateurs exactement comme vous l'avez fait pour la première télécommande. Il est inutile de répéter les étapes 4 à 7.

Commutateurs miniatures pour le réglage du code personnel et des enceintes

Figure 18

Ajout d'enceintes supplémentaires

Votre chaîne Lifestyle® 5 offre un son haute-fidélité dans une seule aire d'écoute. Toutefois, l'unité centrale est munie de connexions (SPEAKERS B) permettant d'ajouter une autre série d'enceintes dans une seconde pièce. Vous pouvez ainsi écouter dans cette pièce la même source musicale que dans la première.

Vous pouvez également vous procurer une seconde télécommande pour cette autre pièce.

Si vous souhaitez brancher des enceintes secondaires, veuillez tenir compte des considérations suivantes.

Utilisation d'enceintes connectées aux sorties B :

• Vous devez utiliser une deuxième télécommande, régler sur B (voir les instructions ci-dessous), pour permettre les enceintes B en marche.
• Le réglage du volume avec la seconde télécommande n'agit que sur les enceintes B.
• La touche MUTE de la seconde télécommande interrupt ou rétablit la sortie sonore des enceintes de la seconde piece.

Utilisation d'enceintes connectées aux sorties A et/ou FIXED :

• Les commandes de l'unité centrale agissent sur les enceintes connectées aux sorties A et FIXED.
• Le réglage du volume par la console de l'unité centrale ou la télécommande originale de votre chaîne n'agit que sur les enceintes branchées aux sorties A ou FIXED.
• La touche MUTE de la télécommande principale interrupt ou rétablit la sortie sonore des enceintes connectées aux sorties A ou FIXED.

Préparation d'une seconde télécommande pour des enceintes supplémentaires

Vous devez utiliser une seconde télécommande, réglée sur B, pour commander les enceintes connectées aux sorties SPEAKERS B. Lorsque vous achetez une seconde télécommande, celle-ci est livrée réglée sur A, de manière à commander vos enceintes principales. Elle commande également les enceintes connectées aux sorties FIXED.

Afin de préparer votre seconde télécommande pour commander des enceintes branchées aux sorties B, suivez les étapes ci-dessous :

1. Ouvrez le compartiment à piles.
2. Repérez le commutateur miniature 5. Glissez le commutateur vers le bas (Figure 19).
3. Repérez le commutateur miniature 6. Glissez le commutateur vers le haut (Figure 19).
4. Vérifiez que les commutateurs du code personnel correspondent à ceux de votre première télécommande (voir page 19).
5. Refermez le couvercle de la télécommande.

Note : Les commutateurs 7 et 8 ne sont pas utilisés avec votre chaîne.

Figure 19

Réglage des commutateurs selon le code des enceintes

Réglage pour les enceintes A

Réglage pour les enceintes B

Identification des problèmes

Problème	Solution
La chaîne ne fonctionne pas	• Vérifiez que le connecteur d'alimentation est correctement branché sur l'unité centrale, que le cordon électrique du module Acoustimass® est bien connecté au module, que le bloc d'alimentation et le cordon électrique sont bien enforcés dans une prise murale alimentée par le secteur et que l'interrupteur du module est bien en position de marche.• Assurez-vous qu'une source est sélectionnée (CD, AM/FM, etc.)• Débranchez le bloc d'alimentation de l'unité centrale pendant une minute, puis rebranchez-le. Vous permettrez ainsi au bloc de se réarmer comme après une surtension ou une panne de courant.
Le son ne sort pas	• Assurez-vous que le cable d'entrée audio est bien connecté aux sorties SPEAKERS A de l'unité centrale, que le connecteur noir est,enforcé dans le jack SYSTEM CONTROL 1 de l'unité centrale et que le connecteur multi-broche est bien branché au jack du module Acoustimass.• Vérifiez que l'interrupteur du module est place sur ON.• Éteignez l'unité centrale pendant une dizaine de secondes, puis remette-la en marche afin de réétablier la communication entre l'unité centrale et les enceintes.• Vérifiez les connexions de tous les éléments externes. Preme soin de selectionner la bonne source pour l'entrée souhaitée.• Vérifiez les connexions des enceintes.• Assurez-vous que le CD est correctement placé, l'étiquette vers le haut, dans l'unité centrale et que le couvercle est bien fermé.• Augmentez le volume.• Vérifiez que l'indicateur lumineux MUTE est allumé dans l'affichage. Appuyez sur la touche MUTE sur la télécommande pour rétablier le son.• Débranchez le casque.• Connectez les antennes AM et FM.
La télécommande fonctionnéirrégulièrement ou pas du tout	• Contrôlez les piles et leur polarité (+ et -).• Essayez la télécommande en l'approchant de l'unité centrale.• Vérifiez que le code personnel de la télécommande correspond à celui de l'unité centrale.Reportez-vous aux étapes 4 à 7 de la page 19 pour apparier les codes.
L'unité centrale se met en marché ou s'accête d'elle-même, ou fonctionné de façon imprévisible	• Modifiez le code personnel de l'appareil afin d'empêcher le signal d'entrez en conflit avec une autre chaine Lifestyle® située dans le voisinage. Reportez-vous aux instructions sur le réglage du code personnel à la page 19.
Le lecteur de CD ne fonctionné pas	• Assurez-vous que le couvercle du lecteur de CD est fermé.• Vérifiez que le symbole d'écoute ▷ est allumé dans l'affichage.• ÀpRES avoir appuyé sur la touche CD,attendez quelques secondes avant d'appuyer sur PLAY.• Vérifiez qu'un disque est charge dans le lecteur, l'étiquette vers le haut.• Le disque est peut-à-tre endommagé. Essayez un autre disque.• La lentille laser ou le CD sont peut-à-tre sales ou poussièreaux. Nettoyez le CD. Ne touchez pas à la lentille laser.• L'unité centrale ne peut pas mise de disques DVD.
La radio ne fonctionné pas	• Assurez-vous que les antennes sont correctement connectées.• Ajustez la position des antennes afin d'améliorer la réception.• Notre région peut ne pas bénéficier d'une réception de signal satisfaisante.
Le son en FM est déformé	• Ajustez la position de l'antenne.
Le son est déformé	• Assurez-vous que les cables des enceintes ne sont pas abimés et que les connexions sont bonnes.• Réduisez la puissance de sortie de tout élément externe connecté à l'unité centrale.
Le son ne sort pas avec lemagnétophone, le chargeurde CD, le magnétoscope oula télévision	• Vérifiez les connexions.• Consultez le manuel de l'élement connecté.

Période de garantie

La chaîne Bose® Lifestyle® 5 est couverte par une garantie limitée et transférable d'un an. Tous les détails de cette couverture sont indiqués sur la carte de garantie qui accompagne votre système. Veuillez inscrire les renseignements requis sur la carte et l'envoyer par courrier à Bose.

Service clientèle

Si vous avez besoin d'une assistance complémentaire pour certains problèmes, contactez le Service Clientèle de Bose. Vous trouvez les différentes adresses et les numéros de téléphone de ce service à l'avant-dernière page de ce manuel.

Nettoyage de la chaine lifestyle® 5

Le seul entretien que requiert votre chaîne consiste à la nettoyer et à remplacer les piles de la télécommande, si besoin est.

Pour de plus amples informations sur le remplacement des piles de la télécommande, voir « Installation des piles » à la page 13.

Nettoyage de l'unité centrale

N'utilisez qu'un chiffon doux pour épousseter l'extérieur de l'unité centrale Lifestyle'.

N’employez aucun solvant, produit chimique ou solution nettoyante contenant de l'alcool, de l'ammoniac ou des abrasifs. Ne laissez pénétrer aucun liquide dans les ouvertures. N'utilisez jamais de vaporisateur approximé de votre système.

Nettoyage de la lentille du lecteur de CD

Nettoyez la lentille du lecteur de CD avec soin et uniquement si nécessaire. Si la lentille est poussiéreuse, époussetez-la avec un pinceau ou une brosse à objectif pour appareil photo. Pour éliminer une trace de doigt sur la lentille, frottez-la délicatement avec un papier optique légèrement humecté d'un nettoyant à lentille. Veillez à ce que la solution ne pénétre pas dans l'unité; elle risquerait de l'endommager.

Note: N'appuyez pas trop sur la lentille, au risque de l'abîmer.

Nettoyage des enceintes et du module acoustimass

Nettoyez la surface des enceintes avec un linge doux légèrement humide. N'utilisez aucun évaspeur à proximité de votre système. N'employez aucun solvant, produit chimique ou solution nettoyante contenant de l'alcool, de l'ammoniac ou des abrasifs. Ne laissez pénétrer aucun liquide dans les ouvertures.

La grille des enceintes ne nécessite aucun entretien particulier. Vous pouvez la nettoyer à l'aspirateur muni d'un rouleau doux, si besoin est.

ATTENTION: Si un liquide pénétre dans l'appareil, éteignez la châne et laissez-la secher. Remettez-la en marche. Si vous constatez une anomalie de fonctionnement, éteignez-la et contactez le Service Clientèle de Bose.

Puissance nominale

USA/Canada : 120 V ~ 50/60 Hz 350 W

Europe/Australia: 230 V ~ 50 / 60 Hz 175 W

Bi-tension : 115/230 V ~ 50/60 Hz 350 W

Puissance nominale du bloc d'alimentation

USA/Canada : 120 V ~ 60 Hz 25 VA

Europe: 230 V ~ 50 Hz 25 VA

Australie : 240 V ~ 50 Hz 25 VA

Bi-tension : 120 V ~ 60 Hz 25 VA et

230 V ~ 50 Hz 25 VA

Entrées

TAPE (magnétophone) : 3 V maximum

AUX, SONVIDEO: 4V maximum

Antenne FM: 75 Ω

Antenne AM: 12 μH

Audio variable : SPEAKERS A et B

Audio fixe: FIXED, TAPE

Casque: impédance minimum 32Ω

SYSTEM CONTROL : à utiliser avec les

enceintes amplifiées et accessoires Bose

Dimensions

Unité centrale

38,1 x 19,8 x 6,4 cm

Enceintes cubiques

7,8 × 10,2 × 15,7 cm

Module Acoustimass

59 × 19 × 35,5 cm

Poids

Unité centrale

1,7 kg

Enceintes cubiques

1.1 kg

Module Acoustimass

15 kg

Poids total à la livraison

22,7 kg

Finition

Unité centrale

Simili aluminium, polymère

Enceintes cubiques

Polymère, fini peint

Module Acoustimass

Placage de vinyle, polymère

Accessoires

Pour de plus amples informations sur les supports de montage, socles et télécommandes supplémentaires, adressez-vous à votre revendeur Bose agréé ou prenez directement contact avec Bose aux numéros figurant à l'avant-dernière page.

accord d'une station 16

cable d'enceinte 5-8, 21

cable d'entrée audio 5, 7, 9, 21

cables de rallonge RCA 8

casque 17, 21

CD 4,7,14,15,16,17,19,21,22

compensationacoustique18

connecteur d'antenne

FM 75 Ω EXTERNAL 12

connexions 8-12, 20, 21

consignes de sécurité

cordon d'alimentation 5, 10, 13, 21

couvercle cache-cables 5, 12

couvercle du lecteur de CD 7

deballage 3,5

Espacement des fréquences radio 13

évent 7

garantie 22

humidité 2

Identification des problèmes 21

Lecteur de CDI 11, 17

magnétophone 4, 11, 14, 17

magnétoscope 7, 21

module Acoustimass 2-10, 13, 18, 21, 23

MUTE 14

numérodesérie5

piles 5, 13, 21, 22

PLAY 14

PRESET 14-16

séparateur de signaux 12

signal de radio par câble 12

station mémorisée 14-16

Tape (prise) 11, 17

télécommande 3,4,13,15,17,19,20-23

télévision par câble 12

tensionélectrique2,5,10,23

tourne-disque 11

unité centrale 2-5, 7-17, 19-22

ventilation 7

VIDEO SOUND (prise) 11, 23

VOLUME 14
