ENCEINTES DIRECT REFLECTING 301 V - Enceinte BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes acoustiques Direct/Reflecting
Caractéristiques techniques principales	Technologie Direct/Reflecting pour un son immersif
Alimentation électrique	Non applicable (enceintes passives)
Dimensions approximatives	30,5 cm x 20,3 cm x 23,5 cm
Poids	6,4 kg par enceinte
Compatibilités	Amplificateurs compatibles avec enceintes passives
Type de batterie	Non applicable
Tension	Non applicable (enceintes passives)
Puissance	Puissance recommandée de 10 à 150 watts
Fonctions principales	Son stéréo de haute qualité, design élégant
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité variable, consulter le service après-vente
Informations générales utiles	Idéales pour une utilisation domestique et pour les audiophiles

FOIRE AUX QUESTIONS - ENCEINTES DIRECT REFLECTING 301 V BOSE

Comment connecter mes enceintes BOSE 301 V à un amplificateur ?

Utilisez des câbles haut-parleurs pour relier les bornes de vos enceintes aux sorties de votre amplificateur. Assurez-vous de respecter la polarité (+ et -) pour un son optimal.

Que faire si le son de mes enceintes BOSE 301 V est faible ?

Vérifiez le volume de votre amplificateur et assurez-vous qu'il est réglé à un niveau adéquat. Vérifiez également les connexions des câbles pour vous assurer qu'ils sont bien fixés.

Pourquoi mes enceintes BOSE 301 V ne produisent-elles pas de son ?

Assurez-vous que l'amplificateur est allumé et que la source audio est correctement connectée. Vérifiez également les câbles et la configuration de votre système audio.

Puis-je utiliser mes enceintes BOSE 301 V à l'extérieur ?

Les enceintes BOSE 301 V ne sont pas conçues pour une utilisation en extérieur. Pour une utilisation en extérieur, il est recommandé d'utiliser des enceintes spécialement conçues pour résister aux intempéries.

Comment nettoyer mes enceintes BOSE 301 V ?

Utilisez un chiffon doux et sec pour nettoyer la surface des enceintes. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la finition.

Les enceintes BOSE 301 V sont-elles compatibles avec tous les amplificateurs ?

Les enceintes BOSE 301 V sont compatibles avec la plupart des amplificateurs. Vérifiez la puissance de sortie de votre amplificateur pour vous assurer qu'elle correspond aux spécifications des enceintes.

Comment positionner mes enceintes BOSE 301 V pour un meilleur son ?

Pour un son optimal, placez les enceintes à hauteur d'oreilles et éloignées des murs. Essayez de les orienter vers la zone d'écoute pour un meilleur effet de son surround.

Que faire si je remarque des distorsions dans le son de mes enceintes BOSE 301 V ?

Vérifiez que l'amplificateur n'est pas poussé à un volume trop élevé, ce qui pourrait causer une distorsion. Assurez-vous également que les câbles sont en bon état et correctement connectés.

Est-il possible de bi-amplifier mes enceintes BOSE 301 V ?

Oui, il est possible de bi-amplifier les enceintes BOSE 301 V si elles sont équipées d'une connexion appropriée. Consultez le manuel d'utilisation pour les instructions spécifiques.

MODE D'EMPLOI ENCEINTES DIRECT REFLECTING 301 V BOSE

Notice d'utilisation

Pour trouver...

Installation 3

Avant de commencer 3

Déballage du carton 3

Renseignements à conserver 3

Selection de l'emplacement de vos enceintes 201^四 ou 301^四 4

Choix des cables d'enceinte 5

Preparation des cables d'enceinte 5

Raccordement des enceintes 6

Test des enceintes 6

Utilisation et entretien de vos enceintes 7

Differentes manieres de profiter de ses enceintes 7

Nettoyage des enceintes 7

Réréquence. 8

Recherche de défaut 8

Service clients 8

Durée de la garantie 8

9

Accessoires optionnels 9

Avant de commencer

Vos enceintes 201^th ou 301^th Direct/Reflecting série V recréent un équilibre naturel entre les énergies sonores directes et réflèchies, afin d'obtenir une restitution large et ample. Elles ont été conçues par Bose pour que vous profitiez pleinement d'unCLSir d'écoute de très haute qualité.

Ces enceintes étant relativement différentes des enceintes conventionnelles, lisez attentivement ce guide d'utilisation. Il vous sera précieux pour installer et utiliser correctement vos enceintes, afin que vous en tiriez un maximum de satisfaction.

Déballage du carton

Déballez le contenu du carton avec précautions et conservez les éléments d'emballage pour une future'utilisation potentielle. Vérifiez le contenu du carton (Figure 1).

Si l'une des enceintes semble endommagée, ne tentez pas de la faire fonctionner. Remettez tous les éléments dans le carton d'origine et averissez immédiatement Bose ou votre revendeur Bose/agréé.

Remarque: C'est le bon moment pour noter les numérores de série des enceintes ci-dessus et sur votre carte de garantie.
ATTENTION : Afin d'éviter tout risque d'étouffement, les sacs plastique qui protègent les enceintes doivent être tenus hors de portée des enfants.

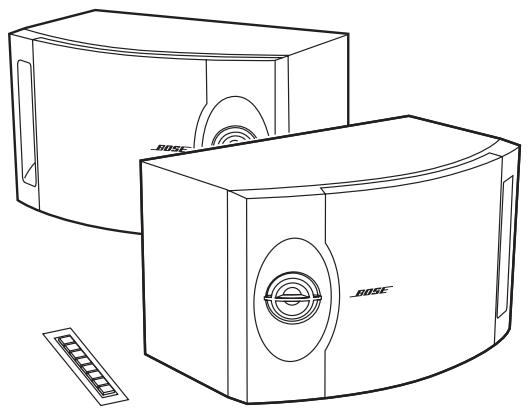

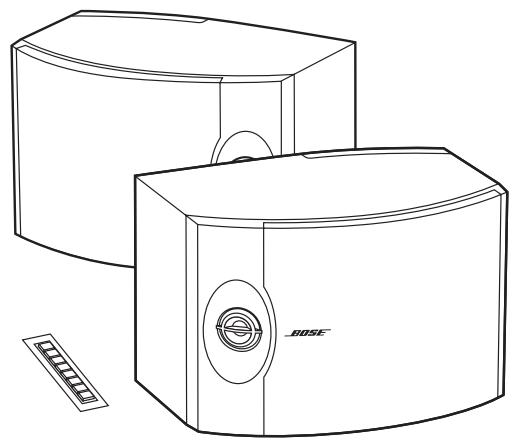

Contenu du carton

Figure 1

Enceintes 201^th série V

Enceintes 301^® série V

Renseignements à conserver

Les numérodeserie sont situés à l'arrière de chaque enceinte.

Nombre de série : et

Nom du revendeur :

Numéro de téléphone du revendeur : Date d'achat

Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d'utilisation.

Sélection de l'emplacement de vos enceintes 201° ou 301°

Les enceintes 201 et 301 Bose sont conçues pour être positionnées horizontally sur une table ou une étagère stable et de niveau (Figure 2).

Placez les enceintes gauche/droite (LEFT/RIGHT) (repère à l'arrête de chacune d'elles) sur la gauche et la droite de votre piece, lorsqu'elle vous font face. Leur position exacte dépend des dimensions et du style de votre piece, ainsi que de l'endroit où vous pensez que le son sera le meilleur. N'hésitez pas à procéder par essais successifs pour trouver la combinaison ajustée entre la position des enceintes et le rendu sonore que vous préférez.

Remarque : Les grilles presents en façade de chaque enceinte protégeant les hautparleurs, nous recommendons de ne pas les retirer.
A ATTENTION : Les enceintes 201 et 301 sont conçues spécifique pour être placées sur une étagère, une table ou un support fixe. Sur des surfaces lisses comme le marbre, le verre ou le bois poli, les vibrations peuvent provoquer un glissement des enceintes. Afin de renforcer la stabilité et la sécurité, fixer sous la base de chaque enceinte les patins caoutchouc auto-adhésifs. Les patins s'installent dans les angles de la surface plane. Ne pas utiliser ces enceintes dans un vehicule en mouvement. Pour fixer les enceintes sur un mur, utiliser uniquement les supports muraux WB-3. Veuillez vous conformer aux instructions de montage qui sont fournies avec ces supports. Des enceintes fixées de manière incorrecte peuvent chuter, en provoquant des dommages et des blessures graves.

Voici quelques conseils de base :

• Laissez au moins 60 cm entre les enceintes et l'écran d'un téléviseur ou d'un moniteur.
• Laissez un espace d'au moins 45 cm entre l'arrière des enceintes et le mur devant lequel elles sont placées.

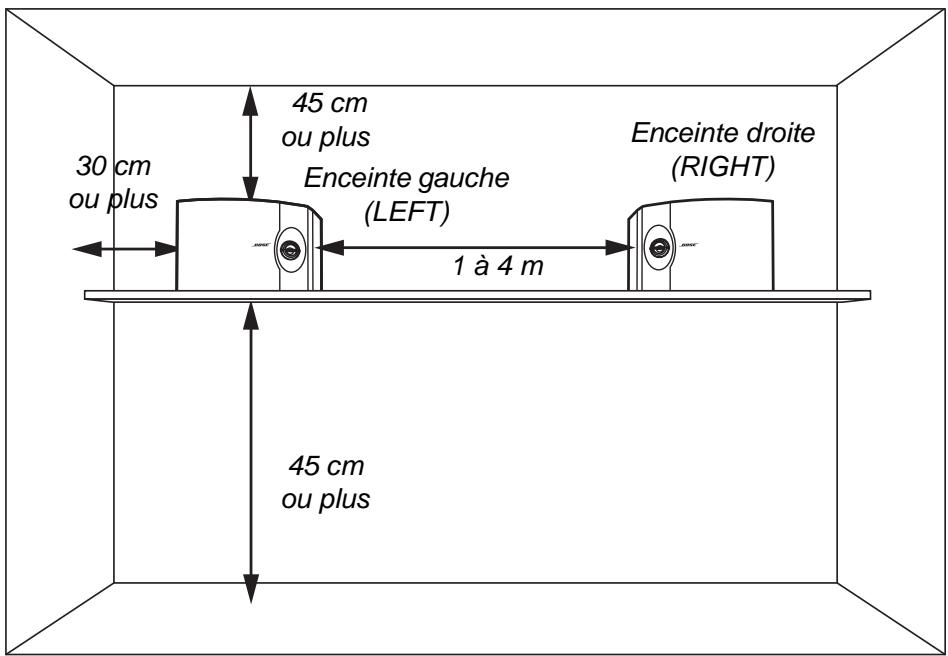

Conseils de positionnement

Figure 2

A ATTENTION : Pour que l'image sonore soit la plus réaliste possible, assurez-vous que l'enceinte gauche est bien placee à gauche et que l'enceinte droite est bien placee à droite, lorsqu'elles vous font face.

Choix des cables d'enceinte

Assurez-vous d'utiliser des cables d'enceinte dont la section des conducteurs est appropriée.

Basées sur une variation maximale de la réponse en fréquence de ± 0,5 dB.

Section	Longueur
0,82 mm²	6 m
1,3 mm²	9 m
2,1 mm²	15 m

Remarque: Avant de faire chiminer le cable d'enceinte dans un mur ou sous un plancher, vérifie les règles en vigueur concernant les travaux dans lesBATiments et la sécurité. Si nécessaire, contactez un électricien à ce sujet.

Préparation des cables d'enceinte

Le cable d'enceinte se compose de deux conducteurs isolés. La gaine de l'un d'eux est rayée, annelée ou striée.

Pour chaque fil, dénudez environ 12 mm de gaine isolante à chaque extrémité des deux cables. Torsadez l'extrémité dénudée de chaque conducteur, de manière à ce qu'aucun brin libre ne puisse provoquer un court-circuit entre les bornes de raccordement. Assurez-vous de connecter chaque fil à la borne appropriée (positif au positif, négatif au négatif).

Remarque : Il est parfais difficile dehlenger le marquage des fils. Inspectez attentivement lesdits fils.

Raccordements des enceintes

Pressez simplement le pouvoir des bornes de connexion générées à l'arrière de chaque enceinte pour pouvoir introduire le conducteur approprié (Figure 3).

ATTENTION: Avant d'effectuer une quelconque connexion, débranchez l'ampli/tuner de la prise secteur murale. Dans le cas contraire, vous pouvez endommager votre système.
ATTENTION: Ne jamais utiliser de cables déteriorés ou dénudés, des risques de chocolélectrique ou d'endommagement de votre système pouvant en résultat.

1. Raccordez un cable à votre enceinte droite.

2. Branchez le conducteur repéré (+) sur la borne (+) ajustate.

3. Branchez le conducteur repéré (-) sur la borne (-) ajusté.

4. Raccordez l'autre extrémité du même cable sur la sortie « RIGHT SPEAKER OUTPUT » (sortie HP droite) de votre ampli/tuner.

5. Branchez le conducteur repéré (+) sur la borne (+) ajustate.

6. Branchez le conducteur repéré (-) sur la borne (-) ajustate.

7. Raccordez le second cable sur l'enceinte gauche et sur la sortie « LEFT SPEAKER OUTPUT » (sortie HP gauche). Suivre les étapes 1 et 2 ci-dessus.

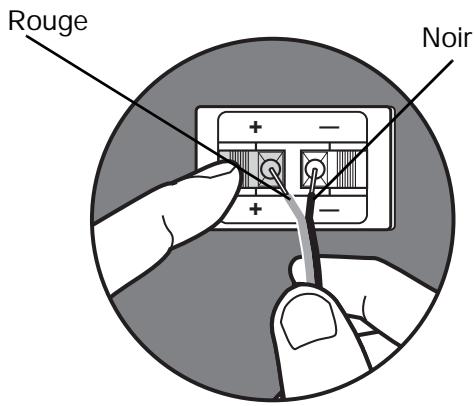

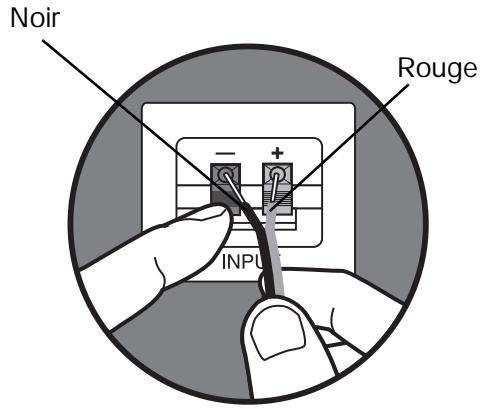

Figure 3

Comment réaliser les connexions sur les bornes

Enceintes 301^® série V

Enceintes 201^® série V

Test des enceintes

Pour vous assurer que les enceintes fonctionnement correctement :

1. Mettez votre ampli/tuner en marche. Choisissez la position « MONO», si cette option existe sur votre apparéil.
2. Assurez-vous que tous les effets spéciaux (teils que le son Surround) sont désactivés.
3. Placer le réglage de balance en position normale (position centrale).
4. Passez quelques extraits de musique avec des basses profondes et écoutez.

Le son doit sembler provenir d'un point situé entre les deux enceintes. Les graves doivent être amples et naturels. Dans le cas contraire, une des connexions peut être inversée. Les enceintes sont alors hors phase (reportez-vous au « Raccordements des enceintes »).

Pour résoudre le problème, vérifie que tous les fils positifs et négatifs sont correctement raccordés (le + au + et le - au -). Puis repétez les étapes 1 à 4 ci-dessus pour effectuer un nouveau test des enceintes.

Différentes manières de profiter de ses enceintes

Vos enceintes 201^® ou 301^® sont conçues pour fonctionner avec un grand nombre d'ampli/ tuners et d'amplificateurs stéreo, soit comme enceintes avant, soit comme enceintes arrières. Le rendu sonore large et ample de ces enceintes les rend ideales pour le Home Cinema, ainsi que pour l'écoute de CD, de cassettes ou d'émissions de radio.

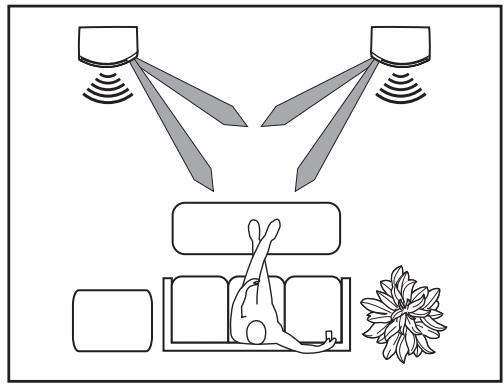

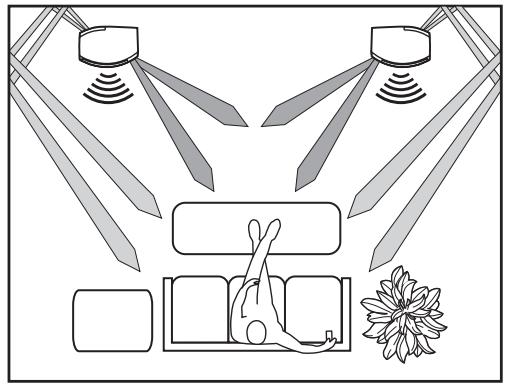

Diffusion sonore des enceintes 301 et 201 série V

Figure 4

Enceintes 301^® série V

Enceintes 201^® série V

Nettoyage des enceintes

Nettoyez la surface des enceintes avec un chiffon doux et humide. N'utilise aucun arosol à proximé du système et ne laissez aucun liquide pénétrer par une des ouvertures. De même, n'utilise pas de solvants, de produits chimiques ou de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des abrasifs.

Les grilles d'enceintes ne nécessitentaucun entretien particulier. Vous pouvez les aspirer avec précaution,afin d'en retarder la poussière.

Recherche de défaut

Problème	Action à entreprises
Absence de son	• Assurez-vous que l'ampli/tuner est bien raccordé sur le secteur et qu'il est en marche. • Vérifiez que la prise secteur murale est correctement alimentée. • Débranchez tout casque raccordé sur la prise jack prévue à cet effet. • Assurez-vous que la fonction « MUTE » (Silence) de l'ampli/tuner n'est pas activée. • Reportez-vous au guide d'utilisation fourni avec votre ampli/tuner. • Vérifiez les connexions des enceintes et de l'ampli/tuner. Se reporter au « Raccordements des enceintes » à la page 6. Corrigez toutes les erreurs de câblage.
Aucun son ne sort d'une des enceintes	• Débranchez l'enceinte qui fonctionne de l'ampli/tuner. • Débranchez le cable de l'enceinte ne fonctionnant pas du bornier de l'ampli/tuner et rebranchez celui-ci sur l'autre voie (l'enceinte fonctionnant correctement était préalablement raccordée sur cette voie). - si l'enceinte « en panne » se met à fonctionner, le problème provient de l'ampli/tuner. - si l'enceinte « en panne » ne fonctionne toujours pas, continuer la procédure ci-dessous. • Débranchez le cable de l'enceinte fonctionnant correctement. Connectez celui-ci sur l'enceinte « en panne » et sur l'autre voie de l'ampli/tuner. - si l'enceinte se met à fonctionner, le problème provient de son cable initial. - si l'enceinte ne fonctionne pas, c'est elle qui est la cause du problème.
Une distorsion est audible sur l'une des enceintes	• Suivez la même procédure que celle désrite ci-dessous, lorsqu'un problème d'absence de son est rencontres.
Manque de basses ou d'aigus	• Agissez sur les réglages de graves et d'aigus de l'ampli/tuner. • Vérifiez les connexions pour vous assurer que la mise en phase est correcte (le + au + et le - au -). Se reporter au « Raccordements des enceintes » à la page 6. • Déplacez les enceintes plus pres ou plus loin des murs ou de toute autre surface reflchéissante. • Ne pas placer les enceintes exactement à égale distance du plancher et du plafond ou de toute autre surface reflchéissante.

Service clients

Si les solutions proposées ici ne vous permettent pas d'éliminer la panne, contactez votre revendeur Bose® agréé en vue d'une réparation. Pour obtenir plus d'informations ou une réparation directe de Bose, reportez-vous à la liste des numérios de téléphone fournie avec vos enceintes. Bose Corporation fera tous les efforts possibles pour résoudre vos problèmes, dans la limite des termes relatifs à votre garantie.

Durée de la garantie

Les enceintes Bose 201^四 et 301^四 série V Direct/Reflecting sont couvertes par une garantie limitee transfereable. Les conditions detaillees de la garantie sont notees sur la carte de garantie accompagnant suaive systeme. Veuillez replir la section « Information » de la carte et la renvoyer par courrier a Bose.

\section*{Caracteristiques techniques}

\section*{Caracteristiques}

Technologie d'enceinte Direct/Reflecting

Enceinte avec évent accordé

Contrôle qualité sur banc informatisé Syncom®

Informations complémentaires sur les haut-parleurs

201: 1 woofer 16,5cm / 1 tweeteter 5cm .

301^ : 1 woofer 20~cm / 2 tweeters haute sensibilité 5~cm .

Compatibilité / Impédance

201 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre 10 et 120 W par canal. Impedance 4 à 8 Ohms.

301 : compatible avec les amplificateurs et ampli/tuner dont la puissance est comprise entre 10 et 150 W par canal. Impédance 4 à 8 Ohms.

Coffret d'enceinte

Coffret en bois revetu polymère et vinyle avec finition noir ou merisier clair.

Dimensions / Poids

201:H 20 cm x L 35 cm x P 22 cm

Chaque enceinte, non emballée: 5 kg.

Paire d'enceintes en carton: 11,4 kg.

301:H 25 cm x L 36 cm x P 25 cm

Chaque enceinte, non emballée: 5,7 kg.

Paire d'enceintes en carton : 13 kg.

Accessoires optionnels

Les pieds Bose FS-01 et supports muraux WB-3 sont conçus pour être utilisés avec les enceintes Direct/Reflecting 201 et 301 série V. Pour toute information complémentaire ou commande d'accessoires, contactez votre revendeur Bose/agréé. Pour contacter Bose directement, reportez-vous à la liste des numérios de téléphone fournie avec vos enceintes.

Figure 5

A. Pied d'enceinte Bose

FS-01
