ENCEINTES DIRECT REFLECTING 301 IV - Enceinte BOSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes Direct/Reflecting
Marque	BOSE
Modèle	301 Series IV
Dimensions (H x L x P)	26 x 42 x 24 cm
Poids unitaire (hors emballage)	5,2 kg
Poids total emballé	12,5 kg
Impédance	8 ohms
Puissance recommandée	10 à 150 watts par canal
Haut-parleurs	1 woofer 20 cm, 1 tweeter 7,6 cm, 1 tweeter 5 cm
Technologies	Direct/Reflecting, Stereo Targeting, évent accordé
Finition	Placage polymère et vinyle, finition noire, palissandre ou grise
Garantie	5 ans limitée
Accessoires inclus	8 patins en caoutchouc adhésifs
Accessoires optionnels	Supports AS-3, supports muraux WB-3
Nettoyage	Chiffon doux et humide, pas de solvants
Section de câble recommandée	0,75 mm² pour distance ≤ 9 m
Distance minimale entre enceintes	1 m à 4 m
Distance minimale au mur latéral	30 cm
Distance minimale au mur arrière	45 cm
Distance minimale au sol/plafond	45 cm
Distance minimale au téléviseur	60 cm

FOIRE AUX QUESTIONS - ENCEINTES DIRECT REFLECTING 301 IV BOSE

Comment installer correctement les enceintes Bose 301 IV ?

Placez l'enceinte gauche à gauche et la droite à droite. Espacez-les de 1 à 4 m, éloignez-les d'au moins 30 cm des murs latéraux, 45 cm du sol/plafond et 60 cm du téléviseur. Utilisez les patins adhésifs pour la stabilité.

Quel type de câble utiliser pour connecter les enceintes ?

Utilisez un câble d'enceinte à deux conducteurs de section 0,75 mm² pour des distances jusqu'à 9 m. Pour des distances supérieures, utilisez une section plus grosse (1,5 mm² jusqu'à 14 m, 2,0 mm² jusqu'à 21 m). Le conducteur repéré (strié) est le positif (+).

Comment brancher les enceintes à l'ampli-tuner ?

Mettez l'ampli-tuner hors tension et débranchez-le. Connectez le conducteur repéré à la borne rouge (+) et le conducteur uni à la borne noire (-) sur chaque enceinte et sur les sorties correspondantes de l'ampli. Assurez-vous du respect des polarités.

Que faire si aucune enceinte ne produit de son ?

Vérifiez que l'ampli-tuner est allumé et branché, que le casque est débranché, que la fonction MUTE est désactivée, et que les connexions sont correctes (voir notice ampli). Contrôlez les branchements des enceintes.

Que faire si une seule enceinte ne fonctionne pas ?

Inversez les connexions de l'enceinte défectueuse avec celles de l'enceinte qui fonctionne sur l'ampli. Si elle fonctionne, le problème vient de l'ampli. Sinon, testez l'enceinte avec un autre câble ; si elle fonctionne, le câble est en cause, sinon l'enceinte est défectueuse.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et humide. Ne vaporisez aucun liquide directement. Évitez les solvants, l'alcool, l'ammoniaque ou les produits abrasifs. Les grilles peuvent être aspirées doucement.

Quels sont les accessoires optionnels disponibles ?

Les supports Bose AS-3 (au sol) et les supports muraux WB-3 permettent une installation alternative. Suivez les instructions fournies avec ces accessoires.

Comment tester que les enceintes sont correctement connectées ?

Placez les enceintes face à face à moins de 15 cm, sélectionnez le mode MONO sur l'ampli, désactivez les effets, réglez la balance au centre. Écoutez un morceau avec basses : le son doit sembler provenir d'un point central et les basses être naturelles. Sinon, vérifiez les polarités.

Quelle est la puissance recommandée pour l'amplificateur ?

Les enceintes sont compatibles avec des amplificateurs de 10 à 150 watts par canal sur 8 ohms.

Quelle est la durée de la garantie ?

Les enceintes sont couvertes par une garantie limitée de 5 ans. Complétez et envoyez la carte de garantie fournie.

MODE D'EMPLOI ENCEINTES DIRECT REFLECTING 301 IV BOSE

Notice d'utilisation

Remerciements

Nous vous remercions d'avoir acheté les enceintes Bose® 301® Series IV Direct/Reflecting® Speakers. Elles bénéficient du système intégré des technologies avancées de Bose et vous offrent ainsi une reproduction des sons de qualité pour une installation sur étagère.

Pour votre information

Les numéros de série sont indiqués au dos de chaque enceinte 301.

Numéro de série: et

Nom du revendeur :

Téléphone du revendeur :

Date d'achat :

Nous vous conseillons de conserver votre facture et votre carte de garantie avec la présente notice d'utilisation.

Installation

Avant-propos 4

Déballage du carton 4

Choix d'un emplacement pour les enceintes 301^ 5

Choix du cordon 6

Préparation du cordon 6

Réalisations des connexions 6

Contrôle des connexions 7

Essai des enceintes 7

Utilisation et entretien de vos enceintes 301 series IV

Plaisir d'écoute diversifié 8

Nettoyage des enceintes 8

Durée de la garantie 8

Identification des problèmes 9

Service client 9

Informations sur le produit

Informations techniques 10

Accessoires facultatifs 10

Avant-propos

Les enceintes 301^® Series IV Direct/Reflecting® recréent l'équilibre naturel de l'énergie sonore réfléchie et directe en vue d'un rendu ample et spacieux. Elles sont conçues par Bose® pour vous apporter un. Plaisir d'écoute de grande qualité.

Le tweeter Direct/Reflecting® monté dans chaque enceinte permet un schéma sonore semblable à celui que vous percevez dans une salle de concert. De plus, grâce aux tweeters Stereo Targeting®, vous bénéficiaz d'un équilibre sonore naturel en profitant pleinement de l'effet stéréophonique et ce, même si vous vous déplacez dans la pièce. Les enceintes différenciées droite et gauche comportent des évents accordés qui contribuent à la production de basses profondes qui remplissent l'espace. Par ailleurs, une nouvelle technique de chevauchement des fréquences ajoute au réalisme et à la netteté des sons instrumentaux et vocaux reproduits.

Comme les enceintes 301 Series IV diffèrent nettement d'un équipement classique, lisez attentivement cette notice d'utilisation afin de les installer et de les utiliser correctement, et d'en tirer une satisfaction maximum.

Déballage du carton

Déballez soigneusement le carton. Conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez le contenu du carton (Figure 1).

Si l'une des enceintes semble endommagée, n'essayez pas de la faire fonctionner. Remettez les deux enceintes dans leur carton d'origine et avertissez immédiatement votre revendeur Bose/agréé.

Note : Profitez-en pour inscrire des maintenant les numéros de série de vos enceintes à la page 2 de cette notice ainsi que sur votre carte de garantie.

Patins en caoutchouc

Attention

Pour éviter tout risque de suffocation, gardez les emballages plastiques des enceintes hors d'atteinte des enfants.

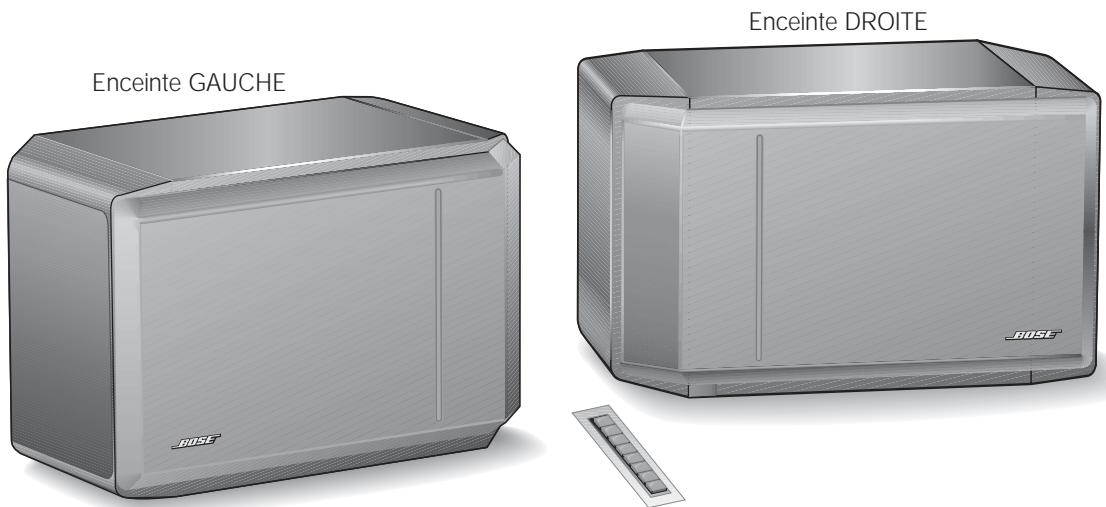

Figure 1

Contenu du carton :

• Enceinte gauche
• Enceinte droite 8 patins en caoutchouc adhésifs

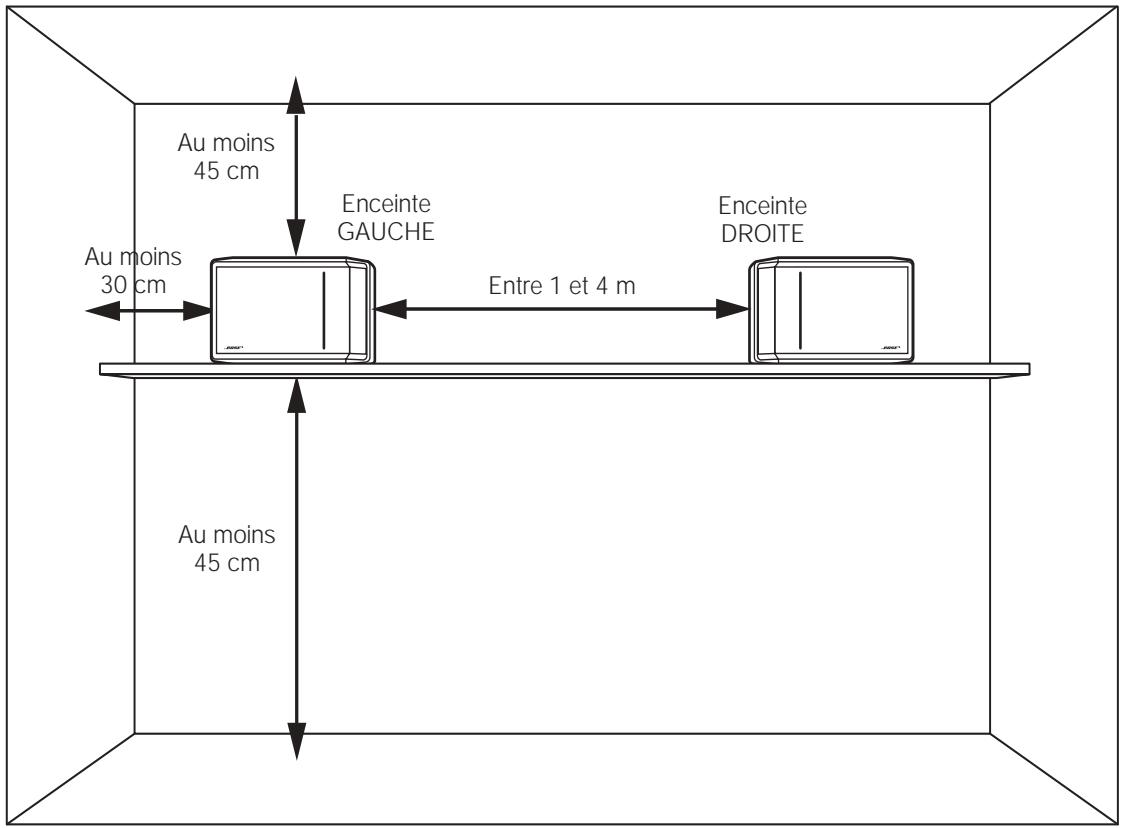

Choix d'un emplacement pour les enceintes 301

Les enceintes Bose® 301 sont conçues pour être installées horizontalement sur une table ou une étagère (Figure 2). Choisissez donc un plan stable et parfaitement horizontal.

Positionnez les enceintes gauche et droite (identifiées sur le panneau arrière de chacune d'elles) respectivement sur les côtés gauche et droit de la pièce lorsque vous leur faites face. Leur emplacement exact dépend de la taille et du style de cette pièce, et de l'endroit reproduisant le meilleur son, d'après vous. N'hésitez pas à faire des essais pour trouver l'emplacement que vous préférez sur le plan pratique et acoustique.

Note : Comme les grilles situées à l'avant des enceintes protègent les haut-parleurs, il est recommandé de ne pas les démonter.

Voici quelques indications de base :

• Espacez les enceintes d'une distance comprise entre 1 m et 4 m.
• Choisissez une surface stable et plane pour chaque enceinte et fixez les patins en caoutchouc. Éloignez le côté de l'enceinte d'au moins 30 cm du mur latéral.
• Ménagez un espace d'au moins 45 cm entre les enceintes et le sol ou le plafond.
• Prévoyez au moins 60 cm entre les enceintes et tout téléviseur ou moniteur.
• Éloignez l'arrête des enceintes d'environ 45 cm du mur du fond.
• Ne les disposez pas exactement à mi-hauteur du sol et du plafond, ou de toute autre surface réfléchissante dure.
• Ne les installez pas en position verticale.

Note : Vous pourrez également utiliser les supports d'enceintes Bose ou les supports muraux pour votre installation. Reportez-vous au paragraphe « Accessoires facultatifs », page 10.

Figure 2

Attention

Les enceintes 301 doivent exclusivement être placées sur une étagère, une table ou un support fixe. Sur des surfaces lisses comme le marbre, le verre ou le bois très ciré, les vibrations peuvent provoquer un déplacement des enceintes. Veillez à fixer les patins adhésifs en caoutchouc sur la face inférieure de chacune d'elles pour leur assurer stabilité et protection. Les patins doivent être placés dans les angles de la base plate, à l'intérieur de la cordure.

N'utilisez pas les enceintes dans un véhicule mobile.

Pour monter les enceintes sur un mur, utilisez exclusivement les supports de fixation murale Bose WB-3. Suivez les instructions de montage qui sont fournies avec l'équipement. Si le montage ne convient pas, les enceintes risquent de tomber, provoquant des dommages physiques et matériels.

Indications d'installation

Attention

Pour obtenir l'image sonore la plus réaliste, assurez-vous que l'enceinte gauche est placée à gauche et l'enceinte droite à droite de la pièce lorsque vous leur faites face.

Choix du cordon

Il est important d'utiliser un cordon d'enceinte de section appropriée (grosseur). Un câble standard (câble 2 conducteurs 0,75mm²), disponible dans les magasins de bricolage et d'électricité, convient à la plupart des applications.

Si la distance séparant vos enceintes d'un ampli-tuner (ou d'un amplificateur) est supérieure à 9 m, il vous faut utiliser un cordon plus gros. Reportez-vous aux recommandations figurant dans le paragraphe « Informations techniques », page 10, ou contactez votre revendeur Bose®/agréé pour tout renseignement complémentaire.

Note : Avant de faire passer un cordon d'enceinte à travers un mur ou sous un plancher, vérifie les codes de construction et règles de sécurité applicables à l'immeuble. N'hésitez pas à consulter un électricien.

Préparation du cordon

Le cordon d'enceinte est constitué de deux conducteurs isolés. La gaine de l'un des deux est rayée, annelée ou striée. Le conducteur ainsi repéré est toujours le positif (+). Le conducteur uni est le négatif (-). Ces conducteurs correspondant aux bornes rouges (+) et noires (-) des enceintes et de l'ampli-tuner.

Dénudez environ 12 mm de gaine à chaque extrémité des deux conducteurs. Torsadez l'extrémité dénudée de chaque conducteur, de façon à ce qu'aucun brin ne puisse faire contact entre deux bornes et veillez à ce que chaque conducteur soit connecté à la borne appropriée (le positif à la borne + et le négatif à la borne -).

Note : Il est parfois difficile de désigner les conducteurs. Inspectez les deux conducteurs attentivement.

Réalisation des connexions

Il suffit d'appuyer sur le bouton de borne situé à l'arrière de chaque enceinte pour insérer le conducteur approprié (Figure 3).

1. Connectez l'un des cordons à votre enceinte droite.

a. Fixez le conducteur repéré à la borne rouge (+). b. Connectez le conducteur uni à la borne noire (-).

1. Connectez l'autre extrémité de ce cordon à la sortie RIGHT SPEAKER OUTPUT de votre ampli-tuner.

a. Fixez le conducteur repéré à la borne rouge (+). b. Connectez le conducteur uni à la borne noire (-).

1. En reprenant les étapes 1 et 2, connectez, à l'aide du second cordon, la voie de gauche (LEFT SPEAKER OUTPUT) à l'enceinte gauche.

Attention

N'utilise jamais de cordons sectionnés ou déteriorés car ils présentent un risque de choc électrique ou de dommage du matériel.

Attention

Avant d'effectuer les connexions, mettez votre ampli-tuner hors fonction et débranchez-le de la prise de courant. Vous risquez sinon d'endommager votre système.

Figure 3

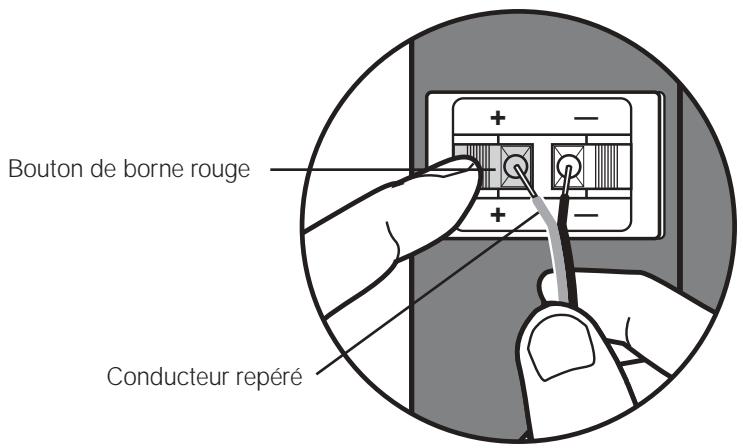

Réalisation des connexions aux bornes

Contrôle des connexions

Veillez à ce que toutes les connexions respectent les polarités (+ au +, et - au -) (Figure 4). Vérifiez que les brins des conducteurs ne se touchent d'une borne à l'autre. Cela risquerait de provoquer des courts-circuits et d'endommager l'amplificateur. Vérifiez les connexions avant de rebrancher l'alimentation de l'ampli-tuner, puis remettez celui-ci en fonction.

Arrière de l'ampli-tuner

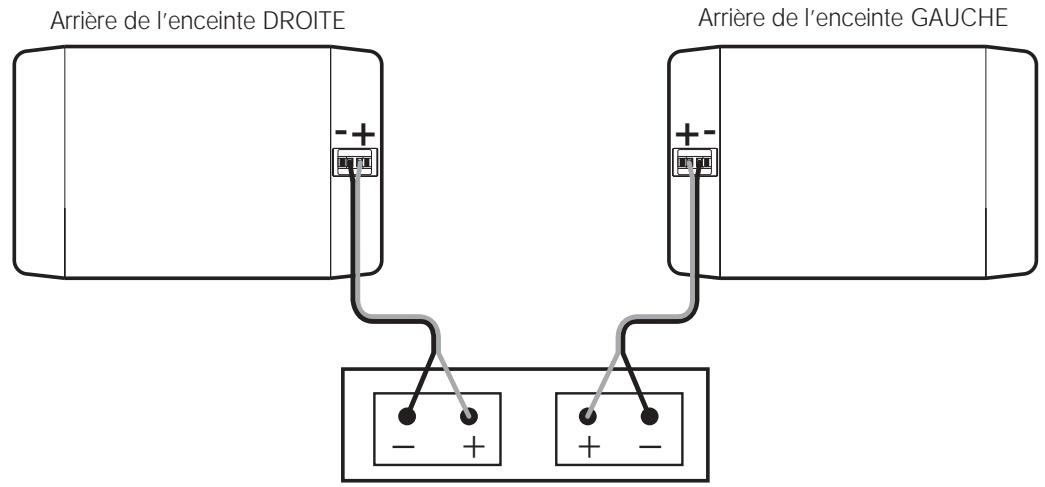

Figure 4

Branchement des enceintes

Essai des enceintes

Pour vous assurer que les enceintes fonctionnent correctement :

1. Placez les enceintes face à face, à moins de 15 cm l'une de l'autre.
2. Mettez l'ampli-tuner sous tension puis, si le modèle est équipé de cette option, sélectionnez MONO (monophonique).
3. Assurez-vous que tous les effets spéciaux (dont le son Surround) sont hors fonction.
4. Réglez la commande de balance sur normal (au centre).
5. Choisissez quelques extraits de musique avec des basses profondes pour les diffuser sur les enceintes.

Le son doit donner l'impression de provenir d'un point précis entre les deux enceintes et les basses doivent être larges et naturelles. Si ce n'est pas le cas, il est possible que l'une de vos connexions soit inversée, ce qui peut provoquer une désynchronisation (consultez « Réalisation des connexions », page 6).

Vérifiez que tous les conducteurs sont connectés en respectant les phases, du + au + et du - au -. Reprenez ensuite les étapes 1 à 5 pour procéder à un nouvel essai.

Plaisir d'écoute diversifié

Les enceintes Bose® 301 Series IV Direct/Reflecting® Speakers sont conçues pour fonctionner avec divers ampli-tuners et amplificateurs stéréo. Grâce à leur rendu libre et ample, elles constituent un équipement idéal pour un Home Cinema, mais aussi pour l'écoute de CD, de bandes ou de programmes radiophoniques (Figure 5).

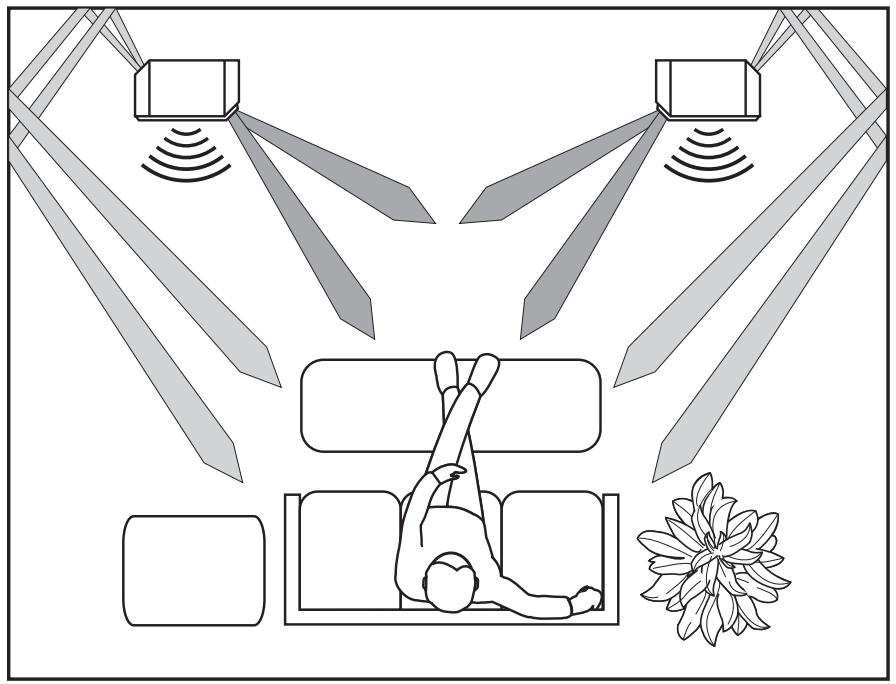

Figure 5

Trajet du son produit par les enceintes 301 Series IV Direct/Reflecting

Nettoyage des enceintes

Nettoyez les enceintes à l'aide d'un chiffon doux et humide. Veillez à ne pas vaporiser de produit à proximité de l'équipement et à ce qu'aucun liquide ne pénétre dans les ouvertures. Ne vous servez pas de solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou des composants abrasifs.

Les grilles des enceintes ne nécessitent aucun soin particulier. Vous pouvez néanmoins les aspirer avec précaution pour les dépoussiérer.

Durée de la garantie

Les enceintes Bose 301 Series IV Direct/Reflecting® Speakers sont couvertes par une garantie limitée de 5 ans. Les détails de cette couverture figurent sur la carte de garantie qui accompagne les enceintes. Veuillez compléter les informations demandées, détacher la carte et l'envoyer à Bose.

Identification des problèmes

Problème	Procedure
Aucun son en sortie	• Assurez-vous que l'ampli-tuner est branché et en fonction. • Vérifiez que la prise de courant fonctionne. • Débranchez le casque de sa prise. • Contrôlez que l'ampli-tuner n'est pas en pause sonore (MUTE). • Reportez-vous à la notice d'utilisation de l'ampli-tuner. • Vérifiez les connexions au niveau des enceintes et de l'ampli-tuner. Consultez « RÉalisation des connexions », page 6. Corriguez toute erreur de branchement.
Aucun son en sortie d'une enceinte	• Débranchez l'enceinte qui fonctionne de l'ampli-tuner. • Inversez les connexions de l'enceinte « défectueuse » pour la brancher sur l'autre jeu de prises jack (sur lequel l'enceinte qui fonctionne était connectée). - Si l'enceinte fonctionne, le problème se situe au niveau de l'ampli-tuner. - Si l'enceinte ne fonctionne pas, continuez la procédure. • Débranchez le cordon de l'enceinte qui fonctionne, et branchez-le sur l'enceinte « défectueuse » et sur l'une des voies de l'ampli-tuner. - Si l'enceinte fonctionne, le problème se situe au niveau du cordon de connexion de l'enceinte « défectueuse ». - Si l'enceinte ne fonctionne pas, le problème se situe au niveau de l'enceinte.
Son déformé en sortie d'une enceinte	• Suivez la procédure applicable en cas d'absence de sortie sur une enceinte (Cf. ci-dessus).
Faiblesse des basses ou des aigus	• Réglez la commande de volume des basses et des aigus sur l'ampli-tuner. • Vérifiez les connexions et assurez-vous que les phases sont respectées (positif au positif et négatif au négatif). Consultez « RÉalisation des connexions », page 6. • Rapprochez ou éloignez les enceintes des murs latéraux ou de toute surface dure réfléchissant le son.

Service client

Si les indications fournies ci-dessus ne vous ont pas permis de résoudre le problème, appelez votre revendeur Bose agréé pour prendre rendez-vous. Pour obtenir des informations ou une réparation directement de Bose, reportez-vous à la liste figurant à la fin de cette notice. Bose Corporation fera tout son possible pour résoudre votre problème conformément aux conditions de votre garantie.

Caracteristiques

Conception d'enceinte Direct/Reflecting

Enceinte avec évent accordé

Contrôle de la qualité sur banc informatique Syncom

Particularités des haut-parleurs

Un (1) woofer de 20 cm

Un (1) tweeter haute sensibilité de 7,6 cm

Un (1) tweeter haute sensibilité de 5 cm

Compatibilité/impédance

Compatibles avec des amplificateurs et ampli-tuners d'une puissance de 10 à 150 watts par canal, sur 8 ohms

Basées sur un écart maximum de ± 0,5 dB pour la réponse en fréquences

Section Longueur

0,75mm² 9m maximum

1,5mm² 14m maximum

2,0mm² 21m maximum

Enceinte

Placage polymère et vinyle sur construction bois, avec finition noire, palissandre ou grise

Dimensions/poids

Enceinte: 26 × 42 × 24 cm (H × L × P)

Poids d'une enceinte, hors emballage: 5,2 kg

Poids des deux enceintes emballées : 12,5 kg

Accessoires facultatifs

Les supports Bose® AS-3 et les supports de fixation murale WB-3 sont conçus pour l'installation des enceintes 301® Series IV Direct/Reflecting®. Pour toute information complémentaire ou pour commander les accessoires, consultez votre revendeur Bose/agréé. Vous pouvez également contacter Bose directement en vous reportant à la liste qui figure à la fin de cette notice d'utilisation.

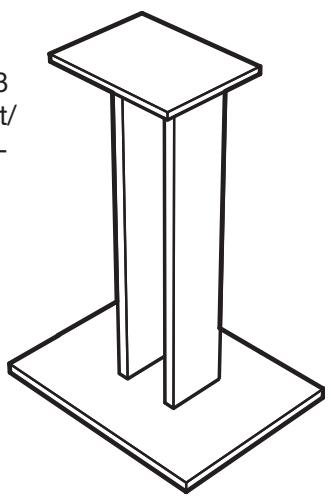

Figure 6

Support d'enceinte Bose AS-3 et les supports de fixation murale WB-3
