ENCEINTES DIRECT REFLECTING 201 IV - Enceinte BOSE - Notice d'utilisation et mode d'emploi gratuit

Marque	BOSE
Modèle	ENCEINTES DIRECT REFLECTING 201 IV
Type de produit	Enceinte bibliothèque acoustique Direct/Reflecting
Technologie	Direct/Reflecting® avec tweeters orientables (Stereo Targeting®)
Haut-parleurs (par enceinte)	1 woofer de 16 cm (6,5 po) et 1 tweeter haute sensibilité de 5 cm (2 po)
Impédance nominale	8 ohms
Puissance recommandée	10 à 120 watts par canal
Réponse en fréquences	Écart maximum de ±0,5 dB
Dimensions (H x L x P)	24 × 39 × 18 cm (9,4 × 15,4 × 7,1 po)
Poids net par enceinte	4,1 kg (9 lb)
Poids total emballé	10,4 kg (22,9 lb) pour la paire
Finition	Placage polymère et vinyle sur bois – noir, palissandre ou gris
Alimentation	Passive (nécessite amplificateur externe)
Connexions	Bornes à bride pour câble d’enceinte
Section de câble recommandée	0,75 mm² jusqu’à 9 m ; 1,5 mm² jusqu’à 14 m ; 2,0 mm² jusqu’à 21 m
Entretien et nettoyage	Chiffon doux et humide, savon doux. Pas de solvants, alcool ou produits abrasifs. Grille amovible pour aspirer la poussière.
Sécurité	Installation stable sur étagère/table ; patins adhésifs fournis. Ne pas utiliser dans un véhicule. Supports muraux WB-3 recommandés pour fixation murale.
Accessoires optionnels	Supports d’enceinte Bose AS-3 et supports muraux WB-3
Garantie	Garantie limitée de 5 ans

FOIRE AUX QUESTIONS - ENCEINTES DIRECT REFLECTING 201 IV BOSE

Comment brancher les enceintes BOSE 201 Series IV ?

Avant toute connexion, mettez l’ampli-tuner hors tension et débranchez-le. Utilisez un câble d’enceinte adapté : le conducteur repéré (rayé, strié) est le positif (+) à connecter à la borne rouge, le conducteur uni est le négatif (-) à connecter à la borne noire. Appuyez sur le bouton à bride pour insérer le fil. Reliez chaque enceinte à la sortie correspondante de l’ampli (RIGHT/LEFT). Respectez impérativement les polarités.

Quelle est la meilleure disposition pour les enceintes ?

Les enceintes 201 Series IV offrent deux dispositions possibles : tweeters orientés vers l’intérieur (son concentré, idéal pour la vidéo ou si les parois latérales manquent) ou vers l’extérieur (son large et ample, conseillé pour les concerts). Essayez les deux et choisissez celle qui vous convient.

Quel espacement respecter autour des enceintes ?

Placez chaque enceinte à au moins 30 cm du mur latéral et à au moins 45 cm du sol ou du plafond. Un emplacement plus près des parois amplifie les basses. Évitez de les installer exactement à mi-hauteur.

Que faire si une enceinte ne produit aucun son ?

Vérifiez d’abord que l’ampli est allumé et non en sourdine (MUTE). Contrôlez les connexions aux enceintes et à l’ampli. Si le problème persiste, inversez les câbles avec l’enceinte qui fonctionne pour isoler la cause : si l’enceinte fonctionne alors le défaut vient de l’ampli, sinon le problème est dans le câble ou l’enceinte elle-même.

Comment nettoyer les enceintes BOSE 201 Series IV ?

Utilisez un chiffon doux et humide (éventuellement avec un savon doux). N’utilisez jamais de solvants, d’alcool, d’ammoniaque ou de produits abrasifs. Pour les grilles, retirez-les en tirant doucement sur le cadre et aspirez-les délicatement.

Puis-je fixer les enceintes au mur ?

Oui, mais uniquement avec les supports muraux Bose WB-3 spécialement conçus. Suivez impérativement les instructions de montage fournies. Un montage incorrect peut entraîner la chute des enceintes et causer des dommages.

Quelle puissance d’ampli est recommandée ?

Les enceintes sont compatibles avec des amplificateurs ou ampli-tuners délivrant 10 à 120 watts par canal sous 8 ohms. Veillez à respecter cette plage pour éviter tout risque de dommage.

Comment améliorer les basses ou les aigus ?

Réglez les commandes de graves et d’aigus de votre ampli. Vérifiez que les connexions respectent bien les polarités (+ sur +, - sur -). Essayez de rapprocher les enceintes des murs ou du sol pour renforcer les basses.

Que faire en cas de son déformé ?

Suivez la procédure de dépannage pour absence de son : inversez les câbles pour déterminer si le défaut vient de l’enceinte, du câble ou de l’ampli. Assurez-vous que les brins des conducteurs ne se touchent pas entre les bornes.

Où trouver le numéro de série des enceintes ?

Le numéro de série est inscrit au dos de chaque enceinte. Notez-le dans la notice ainsi que sur la carte de garantie pour tout service après-vente.

MODE D'EMPLOI ENCEINTES DIRECT REFLECTING 201 IV BOSE

Notice d'utilisation

Remerciements

Nous vous remercions d'avoir acheté les enceintes Bose® 201® Series IV Direct/Reflecting® Speakers. Les technologies avancées de Bose vous offrent une reproduction des sons de qualité pour une installation sur étagère.

Pour votre information

Le numéro de série est indiqué au dos de chaque enceinte 201.

Numéro de série :

Nom du revendeur :

Téléphone du revendeur :

Date d'achat :

Nous vous conseillons de conserver votre facture et votre carte de garantie avec la présente notice d'utilisation.

Installation

Avant propos 4

Déballage du carton 4

Choix d'un emplacement pour les enceintes 201 5

Choix du cordon 6

Préparation du cordon 6

Réalisations des connexions 6

Contrôle des connexions 7

Essai des enceintes 7

Entretien de vos enceintes 201 series IV

Identification des problèmes 8

Nettoyage des enceintes 9

Durée de la garantie 9

Service client 9

Informations sur le produit

Informations techniques 10

Accessoires facultatifs 10

Bose Corporation avant-dernière page

Avant-propos

Les enceintes Bose® 201® Series IV Direct/Reflecting® Speakers sont conçues pour apporter une écoute similaire à celle que vous obtenez dans une salle de concert. Il existe deux manières différentes de les installer. Essayez-les et choisissez celle qui a votre préférence.

La première méthode faisant appel à la technologie Stereo Targeting®, les deux tweeters sont dirigés vers l'intérieur afin de diffuser un son intime ou concentré (Figure 1, disposition 1). Ce choix peut être conseillé avec un équipement vidéo ou s'il manque une ou plusieurs parois pour la réflexion du son.

Selon la seconde disposition, les tweeters sont dirigés vers l'extérieur et dispersent ainsi un son plus large et plus ample (Figure 1, disposition 2). Vous le préférez peut-être pour les enregistrements de concert.

Comme les enceintes 201 Series IV diffèrent nettement d'un équipement classique, lisez attentivement cette notice d'utilisation afin de les installer et de les utiliser correctement, et d'en tirer une satisfaction maximum.

Déballage du carton

Déballez soigneusement le carton. Conservez tous les matériaux d'emballage en cas d'utilisation ultérieure. Vérifiez le contenu du carton (Figure 2). Profitez-en pour inscrire le numéro de série de vos enceintes à la page 2 de cette notice ainsi que sur chaque carte de garantie.

Si l'une des enceintes semble endommagée, n'essayez pas de la faire fonctionner. Remettez les deux enceintes dans leur carton d'origine et avertissez immédiatement votre revendeur Bose agréé.

Figure 1

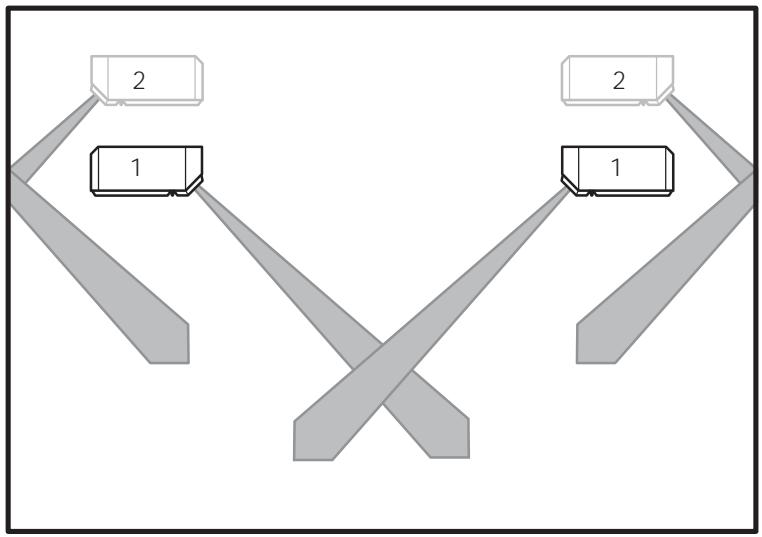

Diffusion du son des tweeters 201 Series IV Direct/Reflecting. La sortie du woofer n'est pas représentée.

Figure 2

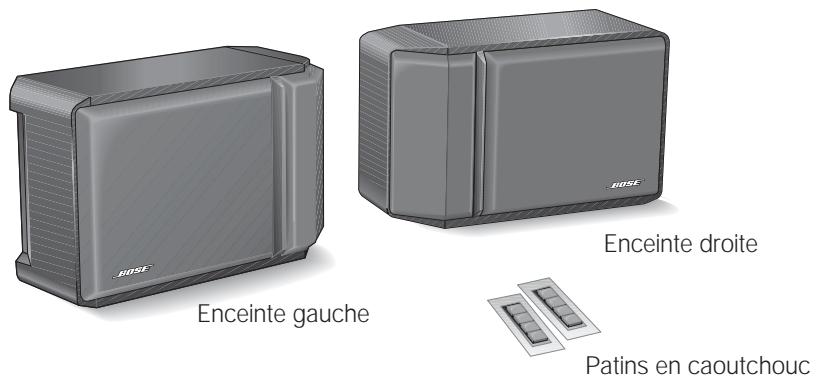

Éléments du produit

Choix d'un emplacement pour les enceintes 201

Les instructions suivantes vous aideront à déterminer la disposition de vos nouvelles enceintes qui produit le meilleur effet acoustique.

• Essayez les deux dispositions décrites à la Figure 1 de la page 4. Choisissez celle dont vous préférez la sonorisation.
• Dans un premier temps, dirigez les tweeters vers l'intérieur (Figure 1, disposition 1). Ces haut-parleurs sont installés dans l'angle dessiné sur la face avant de chaque enceinte. Ecoutez le son diffusé.
• Dans un second temps, dirigez les tweeters vers l'extérieur (Figure 1, disposition 2) en inversant la place des deux enceintes. Ecoutez le même passage musical.
• ière et le mur. Éloignez le côté de l'enceinte d'au moins 30 cm du mur latéral.
• Ménagez un espace d'au moins 45 cm entre les enceintes et le sol ou le plafond. Un emplacement plus proche des parois, du sol ou du plafond amplifie les basses.
• Évitez de les disposer exactement à mi-hauteur du sol et du plafond.

Note : Vous pourrez également utiliser les supports d'enceinte Bose® AS-3 ou les supports muraux WB-3 pour votre installation. Reportez-vous au paragraphe « Accessoires facultatifs », page 10.

Attention : Les enceintes 201 doivent exclusivement être placées sur une étagère, une table ou un support fixe. Ne les installez pas en position verticale. Sur des surfaces lisses comme le marbre, le verre ou le bois très ciré, les vibrations peuvent provoquer un déplacement des enceintes. Veillez à fixer les patins adhésifs en caoutchouc sur la face inférieure de chacune d'elles pour leur assurer stabilité et protection. Les patins doivent être placés dans les angles de la base plate, à l'intérieur de la cordure.

Pour monter les enceintes sur un mur, utilisez exclusivement les supports de fixation murale Bose WB-3. Suivez les instructions de montage qui sont fournies avec l'équipement. Si le montage ne convient pas, les enceintes risquent de tomber, provoquant des dommages physiques et matériels. Pour contacter Bose, reportez-vous aux coordonnées indiquées sur l'avant-dernière page de cette notice d'utilisation.

N'utilisez pas les enceintes dans un véhicule mobile.

Figure 3

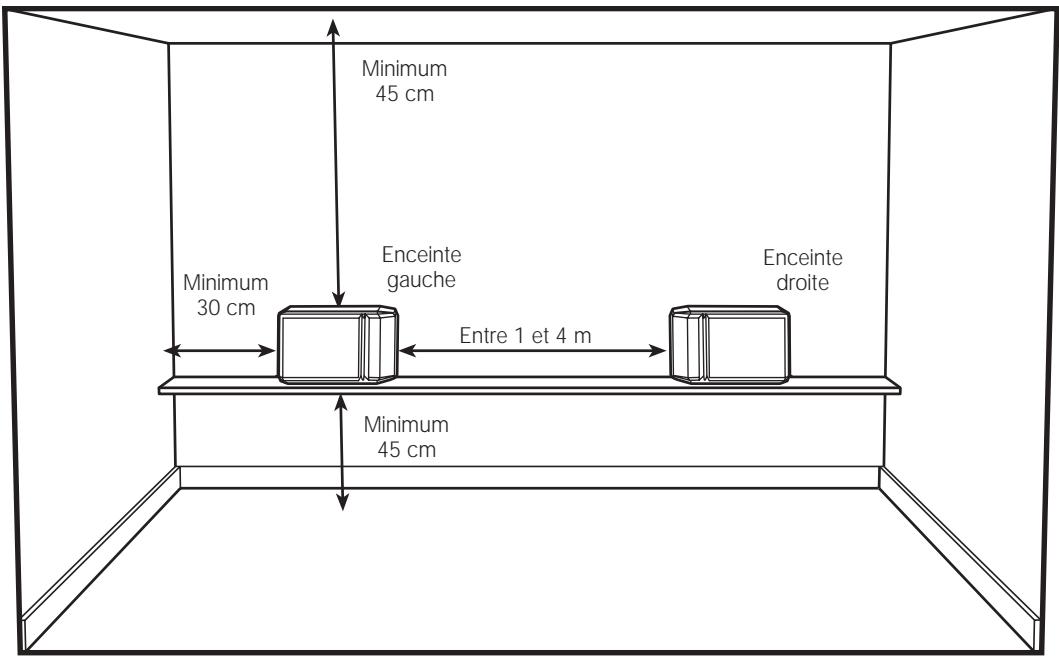

Indications d'installation

Choix du cordon

Attention : N'utilisez jamais de cordons sectionnés ou déterminés car ils présentent un risque de choc électrique ou de dommage du matériel.

Il est important d'utiliser un cordon d'enceinte de section appropriée (grosseur). Un câble standard (câble 2 conducteurs 0,75mm²), disponible dans les magasins de bricolage et d'électricité, convient à la plupart des applications.

Si la distance séparant vos enceintes d'un ampli-tuner (ou d'un amplificateur) est supérieure à 9 mètres, il vous faut utiliser un cordon plus gros. Reportez-vous aux recommandations figurant dans le paragraphe « Informations techniques », page 10, ou contactez votre revendeur Bose®/agréé pour tout renseignement complémentaire.

Note : Ce cordon peut ne pas convenir pour un passage dans des murs finis. Pour tout détail complémentaire, consultez les codes de construction applicables ou demandez conseil à un installateur électrique.

Préparation du cordon

Le cordon d'enceinte est constitué de deux conducteurs isolés. La gaine de l'un des deux est rayée, annelée ou striée. Le conducteur ainsi repéré est toujours le positif (+). Le conducteur uni est le négatif (-). Ces conducteurs correspondant aux bornes rouges (+) et noires (-) des enceintes et de l'ampli-tuner.

Dénudez environ 12 mm de gaine à chaque extrémité des deux conducteurs. Torsadez l'extrémité dénudée de chaque conducteur, de façon à ce qu'aucun brin ne puisse faire contact entre deux bornes et veillez à ce que chaque conducteur soit connecté à la borne appropriée (le positif à la borne + et le négatif à la borne -).

Note : Il est parfois difficile de dégager les conducteurs. Inspectez les deux conducteurs attentivement.

Réalisation des connexions

Attention : Avant d'effectuer les connexions, mettez votre ampli-tuner hors fonction et débranchez-le de la prise électrique. Vous risquez sinon d'endommager votre système.

Il suffit d'appuyer sur le bouton de bride situé à l'arrière de chaque enceinte pour insérer le conducteur approprié (Figure 4).

1. Connectez l'un des cordons à votre enceinte droite.

a. Fixez le conducteur repéré à la borne rouge (+). b. Connectez le conducteur uni à la borne noire (-).

1. Connectez l'autre extrémité de ce cordon à la sortie RIGHT SPEAKER OUTPUT de votre ampli-tuner.

a. Fixez le conducteur repéré à la borne rouge (+). b. Connectez le conducteur uni à la borne noire (-).

1. En reprenant les étapes 1 et 2 pour le second cordon, reliez la sortie gauche (LEFT SPEAKER OUTPUT) à l'enceinte gauche.

Figure 4

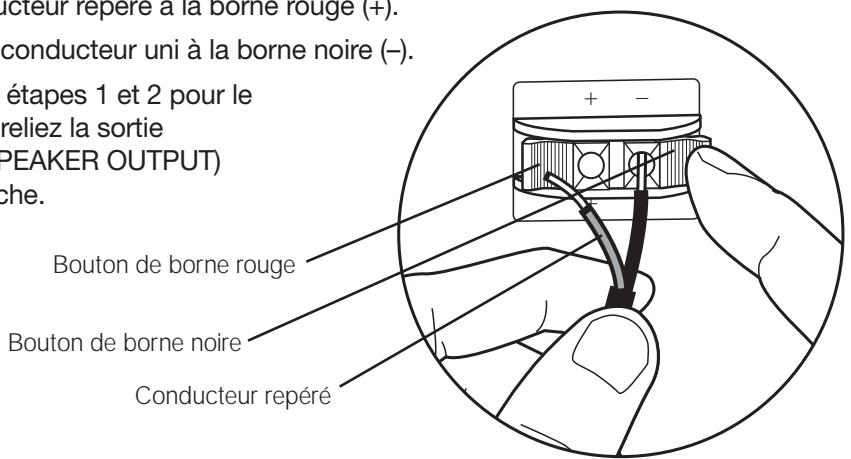

Connexions aux bornes

Contrôle des connexions

Veillez à ce que toutes les connexions respectent les polarités (+ au +, et - au -) (Figure 5). Vérifiez que les brins des conducteurs ne se touchent d'une borne à l'autre. Cela risquerait d'endommager l'ampli-tuner. Assurez-vous que les connexions sont correctement effectuées avant de brancher l'alimentation de l'ampli-tuner et de le mettre en fonction.

Ampli-tuner

Figure 5

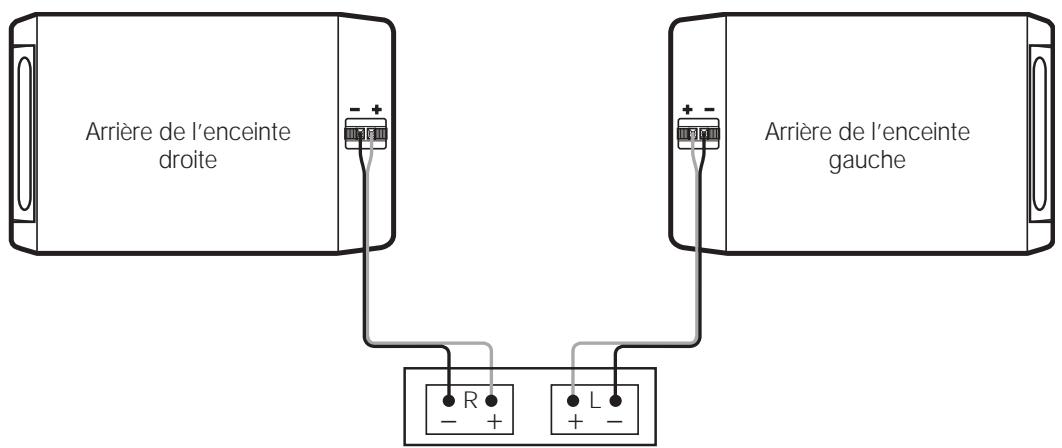

Branchement des enceintes

Essai des enceintes

Pour vous assurer que les enceintes fonctionnent correctement :

1. Placez les enceintes face à face, à moins de 15 cm l'une de l'autre.
2. Mettez l'ampli-tuner sous tension puis, si le modèle est équipé de cette option, sélectionnez MONO (monophonique).
3. Réglez la commande de balance sur normal (au centre).
4. Choisissez quelques extraits de musique avec des basses profondes pour les diffuser sur les enceintes.

Le son doit donner l'impression de provenir d'un point précis entre les deux enceintes et les basses doivent être larges et naturelles. Si ce n'est pas le cas, il est possible que l'une de vos connexions soit inversée, ce qui peut provoquer une désynchronisation (consultez « Réalisation des connexions », page 6). Vérifiez que tous les conducteurs sont connectés en respectant les phases, du + au + et du - au -. Reprenez ensuite les étapes 1 à 4 pour procéder à un nouvel essai.

Identification des problèmes

Problème	Solution
Aucun son en sortie	• Assurez-vous que l'ampli-tuner est branché et en fonction. • Vérifiez que la prise électrique fonctionne. • Débranchez le casque de sa prise. • Contrôlez que l'ampli-tuner n'est pas en pause sonore (MUTE). • Reportez-vous à la notice d'utilisation de l'ampli-tuner. • Vérifiez les connexions au niveau des enceintes et de l'ampli-tuner. Consultez « RÉalisation des connexions », page 6, et corrigez toute erreur évientuelle.
Aucun son en sortie d'une enceinte	• Débranchez l'enceinte qui fonctionne de l'ampli-tuner. • Inversez les connexions de l'enceinte « défectueuse » pour la brancher sur l'autre jeu de prises jack (sur lequel l'enceinte qui fonctionne était connectée). - Si l'enceinte fonctionne, le problème se situe au niveau de l'ampli-tuner. Reliefs les enceintes à un apparil opérationnel. - S' il n'y a pas de sortie, continuez la procédure. • Débranchez le cordon de l'enceinte qui fonctionne, et branchez-le sur l'enceinte « défectueuse » et sur l'une des voies de l'ampli-tuner. - Si l'enceinte fonctionne, le problème se situe au niveau du cordon de connexion de l'enceinte « défectueuse ». - S'il n'y a toujours pas de sortie, le problème se situe au niveau de l'enceinte.
Son déformé en sortie d'une enceinte	• Suivez la procédure applicable en cas d'absence de sortie sur une enceinte (Cf. ci-dessus).
Faiblesse des basses ou des aigus	• Réglez la commande de volume des basses et des aigus sur l'ampli-tuner. • Vérifiez les connexions et assurez-vous que les phases sont respectées (positif au positif et négatif au négatif). Consultez « RÉalisation des connexions », page 6. • Essayez une autre disposition dans la piece. Un emplacement plus proche des parois, du sol ou du plafond amplifie les basses.

Nettoyage des enceintes

Nettoyez les enceintes à l'aide d'un chiffon doux et humide. Vous pouvez utiliser un savon doux, mais ne vous servez pas de solvant, produit chimique ou solution de nettoyage contenant de l'alcool, de l'ammoniaque ou des composants abrasifs. Veillez à ne pas vaporiser de produit à proximité de l'équipement et à ce qu'aucun liquide ne pénétre dans les ouvertures.

Il suffit de tirer doucement sur le cadre de grille des enceintes pour le déposer. Vous pouvez aspirer les grilles avec précaution pour les dépoussiérer. N'y attachez aucun objet.

Durée de la garantie

Les enceintes Bose® 201 Series IV Direct/Reflecting® Speakers sont couvertes par une garantie limitée accessible de 5 ans. Les détails de cette couverture figurent sur la carte de garantie qui accompagne les enceintes. Veuillez compléter les informations demandées, détacher la carte et l'envoyer à Bose.

Service client

Si les indications fournies dans cette notice ne vous ont pas permis de résoudre votre problème, appelez votre revendeur Bose/agréé pour prendre rendez-vous. Pour obtenir des informations ou une réparation directement de Bose, reportez-vous à la liste figurant sur l'avant-dernière page de cette notice. Bose Corporation fera tout son possible pour trouver une solution conformément aux conditions de votre garantie.

Caracteristiques

Conception d'enceinte Direct/Reflecting

Mode de filtrage Dual FrequencyTM

Contrôle de la qualité sur banc informatique Syncom

Particularités des haut-parleurs (par enceinte)

Un (1) woofer de 16 cm

Un (1) tweeter haute sensibilité de 5 cm

Compatibilité/impédance

Compatibles avec des amplificateurs et ampli-tuners d'une puissance de 10 à 120 watts par canal, sur 8 ohms

Basées sur un écart maximum de ± 0,5 dB pour la réponse en fréquences

Section Longueur

0,75mm² 9m maximum

1,5 mm² 14 m maximum

2,0mm² 21 m maximum

Enceinte

Placage polymère et vinyle sur construction bois, avec finition noire, palissandre ou grise

Dimensions/poids

Enceinte: 24 × 39 × 18 cm (H x L x P)

Poids d'une enceinte hors emballage : 4,1 kg

Poids des deux enceintes emballées : 10,4 kg

Accessoires facultatifs

Les supports Bose® AS-3 et les supports de fixation murale WB-3 sont conçus pour l'installation des enceintes 201® Series IV Direct/Reflecting®. Pour toute information complémentaire ou pour commander des accessoires, consultez votre revendeur Bose/agree. Vous pouvez également contacter Bose directement en vous reportant à la liste qui figure sur l'avant-dernière page de cette notice d'utilisation.

Figure 6

Support d'enceinte Bose AS-3 et les supports de fixation murale WB-3
