Type de produit	Enceintes multimédia amplifiées 2.1
Marque	BOSE
Modèle	Companion 3 Multimedia
Dimensions des satellites	8,8 cm (H) x 6,35 cm (L) x 6 cm (P)
Dimensions du module Acoustimass	21,9 cm (H) x 18 cm (L) x 35,5 cm (P)
Dimensions du boîtier de commande	6,3 cm (P) x 2,8 cm (H)
Poids d’un satellite (déballé)	0,23 kg
Poids du module Acoustimass (déballé)	6,98 kg
Alimentation	115 V c.a. ~ 50/60 Hz (US/Canada) ou 230 V c.a. ~ 50/60 Hz (International)
Puissance nominale	Amplification intégrée, non spécifiée en watts
Haut-parleurs satellites	2 x haut-parleurs large bande de 5 cm avec blindage magnétique
Haut-parleur de graves	Woofer de 13,3 cm
Technologies audio	Traitement de signal stéréo TrueSpace®, égalisation active
Branchements	Entrée audio mini-jack stéréo, prise casque, entrée auxiliaire sur boîtier de commande
Finition du module Acoustimass	Vinyle résistant aux rayures, finition satinée
Finition des satellites	Polymère peint
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de solvants ni de produits chimiques ; ne pas verser de liquides dans les ouvertures
Consignes de sécurité	Ne pas exposer à la pluie ou à l’humidité ; ne pas placer d’objets contenant des liquides sur l’appareil ; maintenir à au moins 15 cm des supports magnétiques
Pièces détachées et réparabilité	Contacter un revendeur Bose agréé ou le service client pour toute réparation ; garantie limitée incluse
Informations générales	Numéro de série sous le module ; enregistrement possible sur www.bose.com/register

FOIRE AUX QUESTIONS - COMPANION 3 MULTIMEDIA BOSE

Comment brancher les enceintes Companion 3 à mon ordinateur ?

Branchez le câble d'entrée audio fourni à la prise Entrée provenant de l'ordinateur située à l'arrière du module Acoustimass, puis l'autre extrémité à la sortie audio de votre ordinateur (mini-jack).

Que faire si le son est mauvais ou distordu ?

Baissez le volume de la source audio (ordinateur) et augmentez le volume à l'aide du boîtier de commande. Vérifiez également les réglages de la carte son et désactivez la sortie numérique uniquement si activée.

Comment installer les enceintes satellites sur un écran d'ordinateur ?

Utilisez les supports fournis : fixez les patins en caoutchouc, faites passer le câble par l'orifice du support, puis alignez et enclenchez le support sur l'enceinte. Nettoyez l'écran avant de coller les pastilles adhésives.

Puis-je connecter un lecteur MP3 ou un casque ?

Oui, branchez un lecteur MP3 à l'entrée auxiliaire du boîtier de commande à l'aide d'un câble mini-jack. Pour le casque, insérez-le dans la prise casque du boîtier (le son des enceintes est alors coupé).

Comment régler les graves sur le Companion 3 ?

Utilisez le bouton de compensation des sons graves situé à l'arrière du module Acoustimass. Tournez dans le sens horaire pour augmenter les graves, antihoraire pour les réduire. Vous pouvez aussi rapprocher ou éloigner le module du mur.

Pourquoi la LED du boîtier de commande est-elle jaune ?

La LED jaune indique que le système est en mode veille (silence). Appuyez brièvement sur la partie centrale argentée du boîtier pour activer le mode actif (LED verte).

Que faire si une enceinte satellite ne fonctionne pas ?

Vérifiez les connexions des câbles entre le satellite et le module. Inversez les câbles gauche et droit : si le problème suit le câble, remplacez-le ; s'il reste sur le même satellite, celui-ci est peut-être défectueux. Testez avec une autre source audio.

Quelle est la distance maximale entre les satellites et le module ?

Les câbles fournis permettent de placer les enceintes jusqu'à 2 mètres du module Acoustimass. Si vous avez besoin d'une plus grande distance, utilisez un câble d'extension approprié.

Puis-je placer le module Acoustimass près d'un écran ?

Le module n'est pas blindé magnétiquement. Maintenez une distance d'au moins 15 cm entre le module et tout écran d'ordinateur, disquette ou disque dur pour éviter toute interférence ou effacement de données.

Comment nettoyer le système d'enceintes Companion 3 ?

Utilisez un chiffon sec pour essuyer les surfaces. N'utilisez jamais de solvants, de produits chimiques ou de liquides. Évitez d'introduire des objets ou des liquides dans les grilles des enceintes ou les ouvertures du module.

MODE D'EMPLOI COMPANION 3 MULTIMEDIA BOSE

Notice d'utilisation

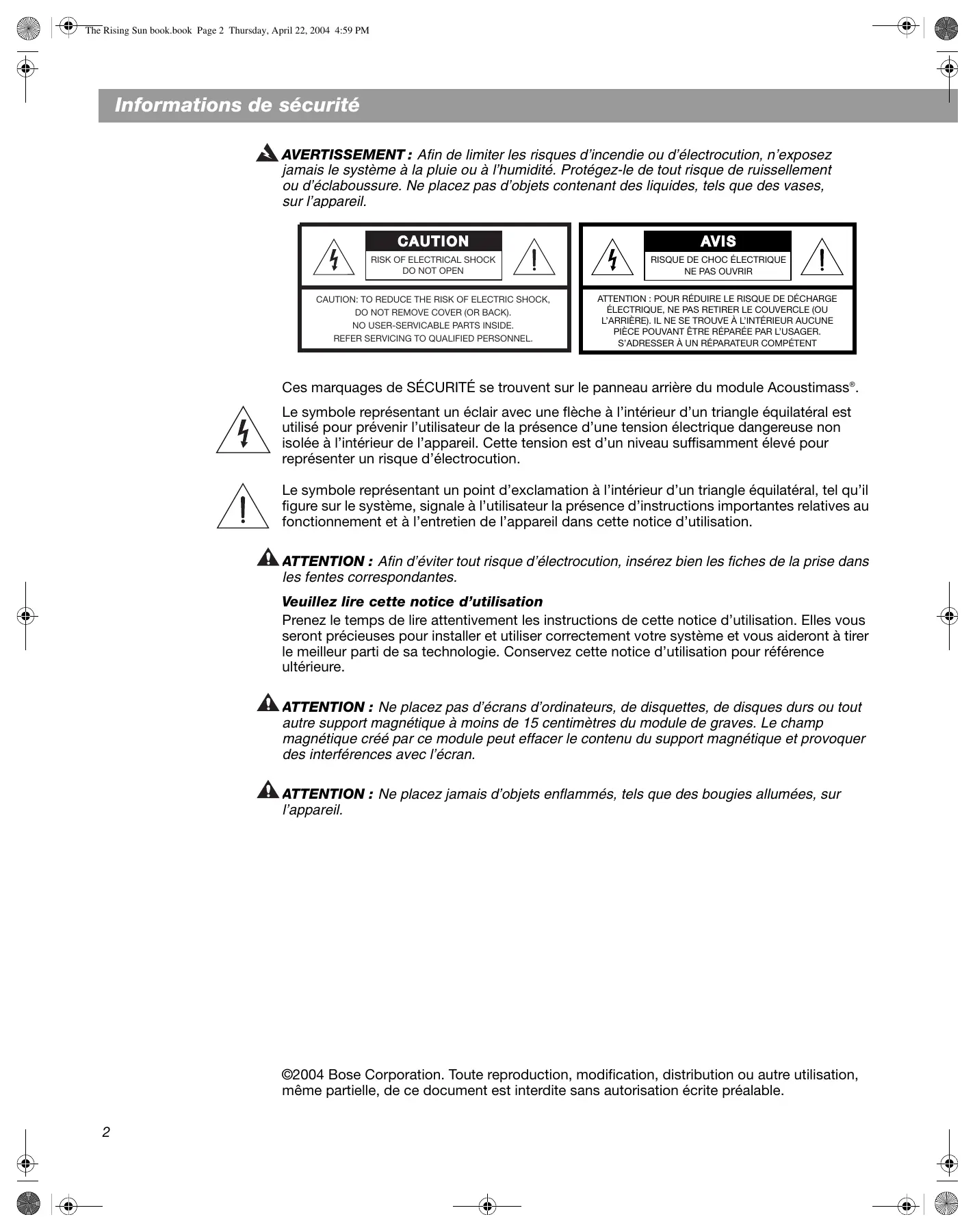

AVERTISSEMENT: Afin de limiter les risques d'incendie ou d'électrocution, n'expose jamais le système à la pluie ou à l'humidité. Protégez-le de tout risque de ruisselement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil.

Ces marquages de SECURITE se trouvent sur le panneau arrêté du module Acoustimass.

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral, tel qu'il figure sur le système, signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

ATTENTION : Afin d'éviter tout risque d'électrocution, insérez bien les fiches de la prise dans les fentes correspondantes.

Veuillez lore cette notice d'utilisation

Prenez le temps de dire attentivement les instructions de cette notice d'utilisation. Elles vous seront précieuses pour installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez cette notice d'utilisation pour référence ultérieure.

ATTENTION: Ne placez pas d'écrans d'ordinateurs, de disquettes, de disques durs ou tout autre support magnétique à moins de 15 centimètres du module de graves. Le champ magnétique créé par ce module peut effacer le contenu du support magnétique et provoquer des interférences avec l'écran.

ATTENTION: Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

Pour trouver

Système d'enceintes multimédia Companion® 3 4

Déballage 5

Choix de l'emplacement du système d'enceintes multimédia Companion® 3 . 6

Positionnement du module Acoustimass 6

Positionnement des enceintes satellites 7

Si vous placez les enceintes sur votre bureau : 7

Si vous placez les enceintes sur votre écran (Figure 5): 8

Branchements 10

Pour brancher : 10

Pourrealiserlebranchementfinaletmettrelesysteme sous tension 10

Branchements supplémentaires 10

Pour brancher une source audio supplémentaire: 10

Pour brancher un casque : 10

Fonctionnement du système d'enceintes multimédia Companion® 3 11

Activation et désactivation du système d'enceintes 11

Réglage du son 11

Son grave 11

Volume 11

Dépannage 12

Entretien du système d'enceintes multimédia Companion® 3 13

Nettoyage du système 13

Durée de la garantie limitee 13

Informations techniques 13

13

Charactéristiques des haut-parleurs 13

Puisance nominale 13

Dimensions 13

Finiton : 13

Renseignements à conserver

Le numero de série du système figure au-dessous du module Acoustimass.

Numéro de série :

Nom du revendeur :

Numéro de téléphone du revendeur :

Nous vous conseillons de conserver votre facture avec cette notice d'utilisation.

Remarque : Vous pouvez enregistrer votre produit sur Internet, à l'adresse www.bose.com/register.

Système d'enceintes multimédia Companion® 3

Nous vous remercions d'avoir fait l'acquisition du système d'enceintes multimédia Companion 3 de Bose. Bose a conçu ce système d'enceintes amplifiées pour que vous bénéficiéz d'un son stéréo haute-fidélité à partir de votre ordinateur et de diverses autres sources de bureau. Ses caractéristiques uniques en font un système de premier choix aussi bien pour les espaces de travail professionnelnels que familiaux.

• De petites enceintes satellites et un module Acoustimass® qu'il est possible dechner très facilement vous aident à optimiser votre espace de travail.
• Les enceintes sont équipées d'un blindage magnétique qui protège l'écran de votre ordinateur ou de votre télévision contre toute interférence. Vous pouvez donc les placer juste à côté de l'écran.
• La technologie de traitement de signal stéreo TrueSpace® offre un espace sonore plus vaste même lorsque les enceintes sont situées àproximé l'une de l'autre.
• Un boîtier de commande vous permet de régler le volume du système et de brancher un casque ou des lecteurs audio portables.
• La technologie de traitement de signal intégrée garantit une richesse et une profondeur de sonquel que le soit le niveau d'écoute.
• Une prise d'entrée auxiliaire vous permet d'ajouter une source externe à votre système, telle qu'un lecteur CD, un lecteur MP3 ou toutes autres sources audio.

Déballage

Déballez le système avec précaution. Conservez tous les emballages pour une éventuelle utilisation ultérieure.

A VERTISSEMENT: Afin d'eviter tout risque d'étouffement, gardez les sacs plastiques hors de portée des enfants.

Si vous remarquez que l'un des composants du système semble endommagé, n'essayez pas de l'utiliser. Avertissez immédiatement Bose ou votre revendeur Bose® agréé. Pour contacter Bose, consultez la liste des adresses figurant dans le carton d'emballage.

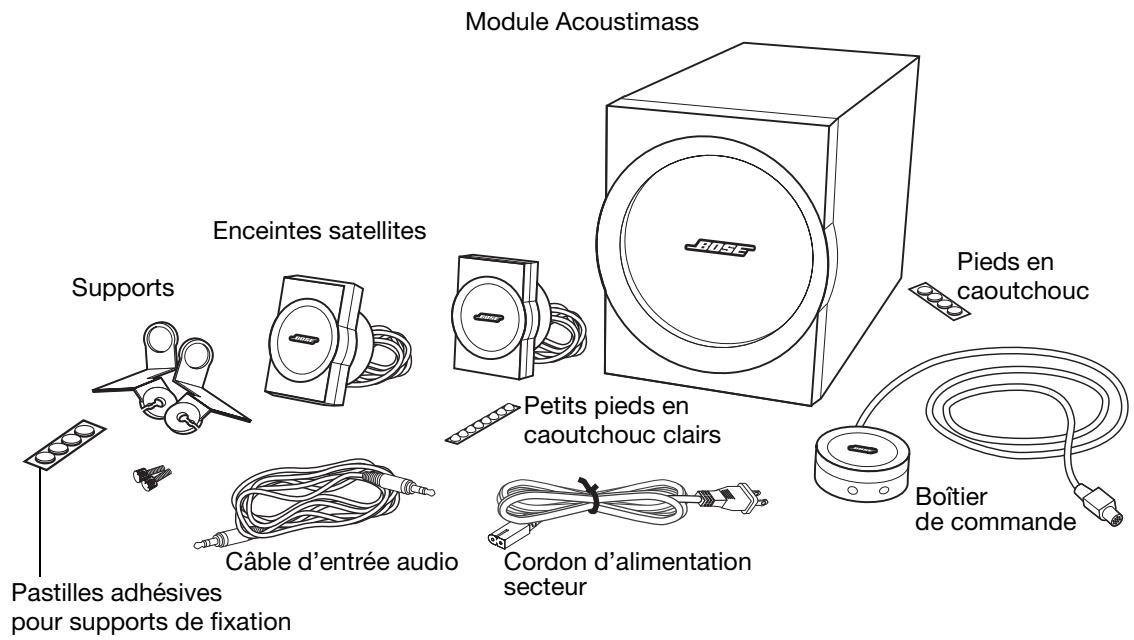

Assurez-vous que toutes les pièces illustrées sur la Figure 1 sont dans le carton.

Remarque: C'est le bon moment pour noter le numero de série figurant sous les enceintes sur la page 3 de guide et sur votre carte de garantie.

Contenu du carton d'emballage

Figure 1

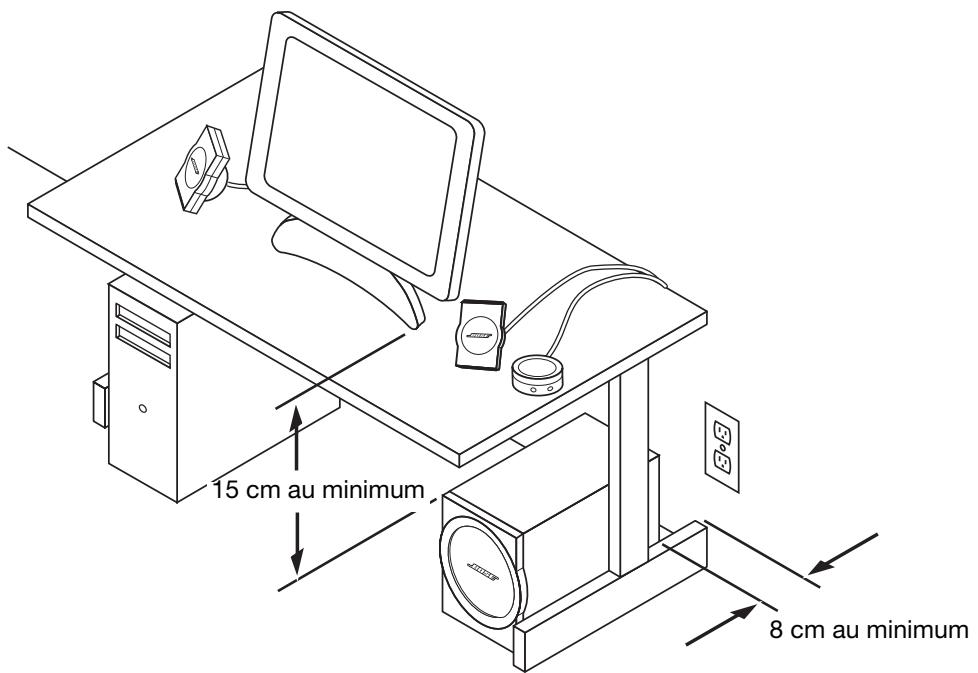

Choix de l'emplacement du système d'enceintes multimédia Companion® 3

Tenez compte des recommandations suivantes pour déterminer l'emplacement et le positionnement des enceintes et du module Acoustimass (Figure 2). Ces recommandations vous sont fournies dans le but de permettre au système d'offrir les importantes performances possibles. Cependant, d'autres emplacements peuvent s'avérer plus pratiques et vous fournir le son que vous souhaitez.

Emplacement du système recommendé

Figure 2

Positionnement du module Acoustimass

Le module Acoustimass est conçu pour constituer la partie invisible de ce système. Il peut, par exemple, être placé sous ou derrière un meuble et contribue au réalisme acoustique du son dispensé par les enceintes, tout en étant indécelable.

Placez le module sur une surface plane :

• à proximé d'une prise électrique et
• à une distance minimale de 15 centimètres de l'écran de l'ordinateur (ou de la télévision) afin de prévenir toute interférence du module, car celui-ci n'est pas blinéd magnétiquement.
• Une fois la position du module désisie, placez les quatre patins en caoutchouc adhésifs dans les angles de la base. Ces patins améliorent la stabilité et évitant les rayures.

ATTENTION: Ne placez pas d'écrans d'ordinateurs, de disquettes, de disques durs ou tout autre support magnétique à moins de 15 centimètres du module de graves. Le champ magnétique créé par ce module peut effacer le contenu du support magnétique et provoquer des interférences avec l'écran.

• Positionnéz le module Acoustimass verticalément sur ses pieds. Ne le faites pas reposer sur le côté ou sur toute autre extrémité (Figure 3).

Figure 3

Positionnement du module

• Éloignez l'objet, du module, du mur lorsque vous souhaitez réduire le volume des graves ou rapprochez-le du mur lorsque vous souhaitez l'augmenter (dans les deux cas, placez l'objet à une distance minimale de 8 cm du mur).
• Placez le module à l'écart des sources de chaleur, telles que radiateur, plinthe chauffante, chauffage à quartz, etc. L'emplacement choisi doit être suffisamment aéré pour empêcher toute surchauffe du module lors de son fonctionnement. N'obstruez pas les orifices situés à l'arrière du module, car ceux-ci assurent la ventilation de l'électronique intégrée.
• À l'aide du cable d'entrée audio fourni, vous pouvez placer le module jusqu'à 2 mètres de la source audio multimédia. Si vous souhaitez le placer plus loin, munissez-vous d'un cable d'extension d'entrée audio disponible dans tout magasin d'articles électroniques spécialisé.

Positionnement des enceintes satellites

Ces enceintes sont conçues pour reposer verticalément sur votre bureau ou être installées sur votre écran avec les supports fournis. Les enceintes sont blindées magnétiquement afin d'éviter toute interférence lorsqu'elles sont placées au-dessus ou à proximate de l'écran. Grâce aux cables d'enceintes fournis, vous pouvez placer les enceintes jusqu'à 2 mètres du module.

Si vous placez les enceintes sur votre bureau :

Fixez les trois petits pieds en caoutchouc clairs à l'emplacement approprié de chaque satellite.
- Placez chaque enceinte symétriquement de part et d'autres de l'écran, à une distance maximum de 90 centimètres de l'écran et orientez chaque enceinte vers l'extérieur.
- Placez les deux enceintes à la même hauteur approximativement.

A ATTENTION : La surface sur laquelle reposent les enceintes doit etre stable et plane. Les enceintes risquent de bouger sous I'effet des vibrations, en particulier si elles sont positionnées sur des surfaces lisses telles que le marbre, le verre ou le bois bien cire. Si nécessaire, des pieds supplémentaires sont disponibles sur simple demande auere du service clients de Bose Pour contacter Bose, consultez la liste des adresses figurant dans le carton d'emballage.

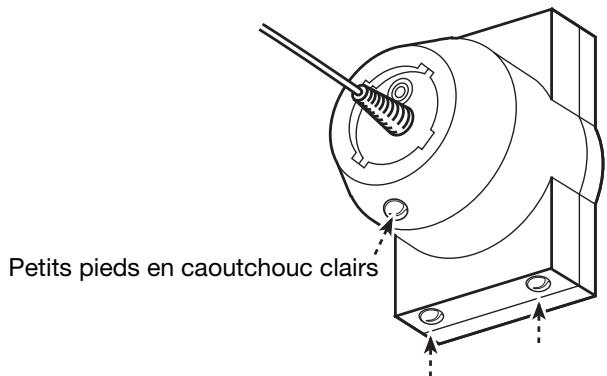

Figure 4

Fixation des petits pieds en caoutchouc clairs

Fixation des supports

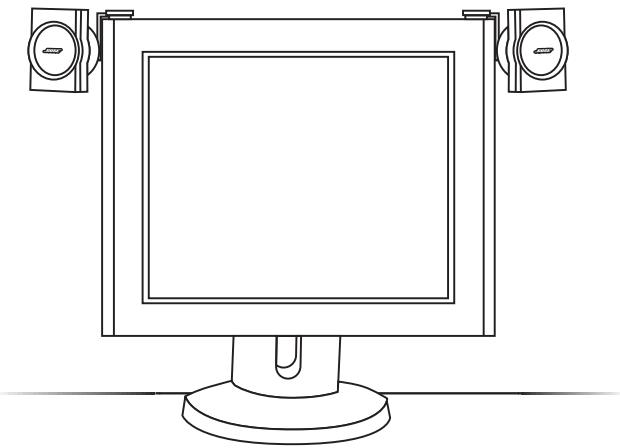

Si vous placez les enceintes sur votre écran (Figure 5):

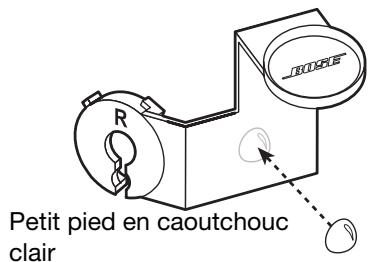

1. Collez l'un des petits pieds en caoutchouc clairs fournis sur le support droit de l'enceinte (signalé par la dette R).

Figure 5

1. Prenez une autre pastille et retirez la protection (un seul côte seulement) afin de découvertir la partie adhéasive, puis collez-la au support comme indiqué.

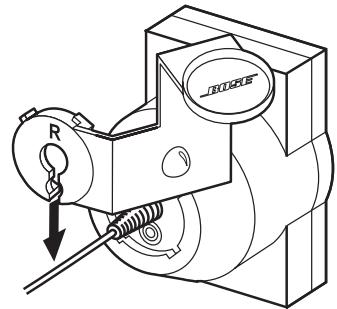

1. Faites passer le cable de l'enceinte par l'orifice situé sur le support comme indiqué.

1. Faites glisser le support le long du cable en direction de l'enceinte.

Remarque: Veillez à bien nettoyer l'écran à l'aide d'un chiffon avant de fixer les supports.

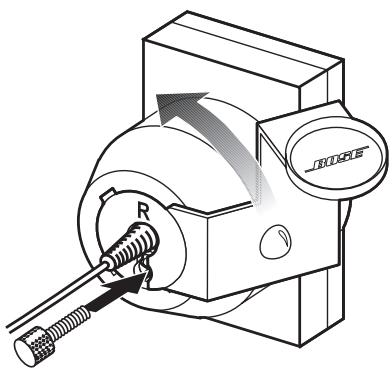

1. Alignez les ergots de la partie arrondie du support sur les petites entailles de l'enceinte et appuyez sur le support de façon à l'instructor correctement. Faites pivoter le support dans le sens inverse des aiguilles d'une montre pour le fixer. Placez ensuite la vis fournie à l'emplacement indiqué.

1. Retirez la protection restante de la deuxieme pastille et fixez le support sur le cotoe approprié de I'ecran.

1. Répétez les étapes 1 à 6 pour le support gauche (signalé par la dette L).

Remarque : Les enceintes installées sur un écran sont conçues pour délivrer le meilleur son possible lorsqu'elles sont orientées vers l'extérieur ou légarement de biais par rapport à l'auditeur. L'auditeur assist peut ainsi bénéficier d'un son d'une qualité proche de la réalité et cette orientation permet également aux autres auditeurs de la pierce de profiter de cette exceptionnelle qualité sonore.

Branchements

Grçé aux prises identifiées par des symboles à l'arrière du module Acoustimass et aux cables spécifique fournis avec le système, les branchements s'effectuent rapidement et simplement (Figure 6).

A ATTENTION: Ne raccordez pas le module Acoustimass à une prise secteur avant d'avoir connecté tous les apparêils source au module.

Figure 6

Branchements

Pour brancher :

• les enceintes au module Acoustimass : insérez chaque connecteur d'enceinte dans la prise correspondante (lettre « L » ou « R ») signalée par la mention « To Satellite » (Vers le satellite), à l'arrête du module.
• le boitant de commande au module Acoustimass : branchez le cable du boitant de commande sur la prise signalée par la mention « Control Pod » (boitant de commande), à l'arrête du module Acoustimass.
• la source audio au module Acoustimass : branchez une extrémité du cable d'entrée audio sur la prise Entrée provenant de l'ordinateur du module Acoustimass. Branchez l'autre extrémité sur la prise de sortie audio de l'ordinateur.

Remarque: Si vous ordinateur dispose uniquement de deux prises phono au lieu d'un mini-jack stéréo, vous doivent alors vous munir d'un cable adaptateur audio. Branchez le cable d'entrée audio du module sur le cable adaptateur. Insérez ensuite les extrémités du cable adaptateur dans les prises phono stéréo de l'ordinateur.

Pour réaliser le branchement final etmettre le systeme sous tension

1. Insérez la petite extrémité du cordon d'alimentation dans la prise AC INPUT du module.
2. Branchez l'autre extrémité du cordon sur une prise secteur.
3. Appuyez sur le bouton d'alimentation situé à l'arrière du module Acoustimass pour activer le système. La LED jaune du boîtier de commande s'allume et indique qu'il s'agit du mode veille.

Branchements supplémentaires

Pour brancher une source audio supplémentaire :

Pour connecter un lecteur CD ou MP3 à votre système, reliez la prise de sortie de la source audio à la prise d'entrée du boîtier de commande à l'aide d'un cable. Voir Figure 7 page 11.

Pour brancher un casque :

Insérez le connecteur dans la prise de casque sur le boîtier de commande connecté.

Remarque: Le branchement d'un casque coupe le son au niveau des enceintes.

Fonctionnement du système d'enceintes multimédia Companion® 3

Activation et désactivation du système d'enceintes

1. Allumez votre ordinateur ou activez la source audio.
2. Positionnez l'interrupteur électrique situé à l'arrière du module sur la position ON (I).

Remarque: Pour economiser de l'énergie, vous pouvezmettre votre système en mode veille ou silence. Pour activer le mode veille ou silence, appuyez sur la partie centrale du boitier de commande.

Réglage du son

L'acoustique de la zone d'écoute influe sur la qualité sonore de tout système d'enceintes. Par exemple, des sièges capitonnés, de la moquette ou de lourdes tentures peuventétouffer les sons aigus (hautes féquences). De même, les pieces à sol et cloisons bruts ainsi que les sièges nus peuvent produit un son trop aigu.

Son grave

Après avoir utilisé le système d'enceintes, il se peut que vous souhaietiez régler le son. Pour ce faire, utilisez la commande de compensation des sons graves du module Acoustimass®. Tournez le bouton de commande dans le sens des aiguilles d'une montre pour augmenter les graves ou dans le sens inverse pour les baisser. Vous pouvez également déplacer le module pour influer sur les sons graves. Il vous suffit d'éloigner l'objet, du module, du mur lorsque vous souhaitez réduire le volume des graves ou de le rapprocher du mur lorsque vous souhaitez l'augmenter.

Volume

Utilisez la commande de volume du boitier de commande, si nécessaire. Faites pivoter l'anneau extérieur dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le baisser (Figure 7).

Pourmettrelesysteme en mode silence,appuyezlegerement surleselecteur tactile argentedu boitier de commande.Appuyez dessus de nouveau pourdesactiverle mode silence.LaLEDestjaune lorsquelesystemeestenmode silenceetverte lorsqu'ilestactif.

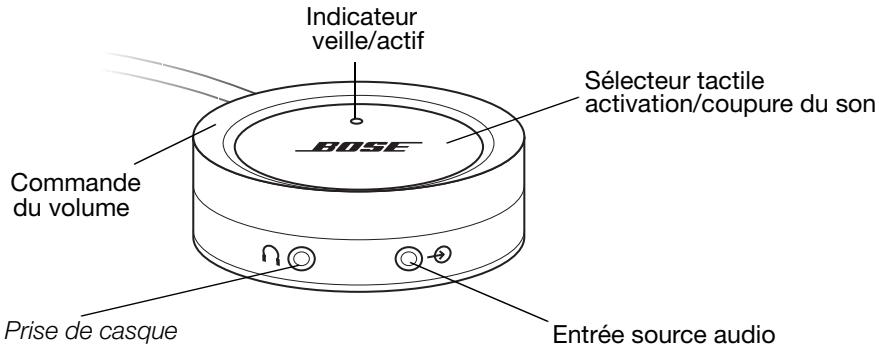

Figure 7

Fonctions du boitier de commande connecté

Remarque: Le réglage du volume au maximum risque d'enclencher le système électronique de protection interne et de réduire le volume maximum du système d'enceintes.

Si vous souhaitez régler le volume au niveau de la source audio只不过 qu'avac le boitier de commande, réglez le volume du boitier de commande de façon à ce qu'il soit presque au maximum et effectuez tous les autres réglages à l'aide de la commande de volume de la source audio. Par exemple, vous pouvez régler le volume sur votre ordinateur à partir de son panneau de commande.

Dépannage

Si vous rencontres des problèmes avec le système d'enceintes multimédia Companion® 3, essayez les solutions suivantes. Si ces solutions ne permettent pas de résoudre le problème, désactiver la source audio multimédia et débranchez le système d'enceintes. Contactez votre revendeur Bose agréé ou le service client local de Bose. Il vérifiera le défaut et prendra les dispositions nécessaires pour qu'une réparation soit effectuee par un technicien Bose agréé. Bose Corporation mettra tout en œuvre pour résoudre vos problèmes dans le respect de la garantie applicable.

Problème	Action à entreprises
Le système d'enceintes ne fonctionne pas.	• Assurez-vous que tous les branchements sont corrects. Vérifiez si les cables d'enceintes ne sont pas entaillés ou effilochés, ce qui pourrait entraîner une déconnexion ou un court-circuit (Voir « Branchements », page 10.)• Assurez-vous que la source audio est branchée et que le niveau sonore est suffisamment audible.• Assurez-vous que l'appareil est sous tension et que le système n'est pas en mode silence. La LED du boîtier de commande doit être verte lorsque le mode silence n'est pas activé.Vérifiez les paramètres de la carte son pour être certain que le paramètre « Digital output only » (Sortie digitale uniquement) est désactivé. Ce paramètre figure généralement dans le menu Options de l'icône de commande du volume. Cette icône est habituellément située dans l'angle inférieur droit du bureau de Windows.
Le son du système d'enceintes est mauvais.	• Baissez le volume au niveau de la source audio et augmentez le volume à partir du boîtier de commande.
Un satellite ne fonctionne pas ou le son produit est mauvais.	• Vérifiez tous les branchements entre les enceintes satellites, le boîtier de commande, la source audio et le module Acoustimass. Insérez les connecteurs audio complètement dans les prises du module.Au niveau du module Acoustimass®, inverseze le cable connecté au satellite gauche à celui du satellite droit. Si le problème persististe au niveau du même satellite, celui-ci est probablement défectueux. Si le problème est répercuté sur l'autre satellite (celui qui fonctionnaitAAParavant), le problème provient de la source audio ou du module Acoustimass.Pour déterminer si le problème se situe au niveau de la source audio ou du module Acoustimass, débranchez le cable d'entrée audio de la source audio. Branchez-la ensuite sur une autre source audio, telle qu'une prise de casque de lecteur CD et réglez le volume sur celui-ci. Si le système d'enceintes Companion 3 fonctionne correctement, le problème provient de la source audio d'origine. Si le problème persististe, il se situe au niveau du module Acoustimass.Vérifiez l'équilibrage des niveaux de la source audio.

Entretien du système d'enceintes multimédia Companion® 3

Nettoyage du système

• Essuyez-le avec un chiffon sec.
• N'utilise pas de solvants ou de produits chimiques.
• Ne versez pas de liquides et n'introduisiez pas d'objets sur le panneau arriere ou au niveau de l'ouverture du module Acoustimass®, des grilles d'enceintes ou du boitier de commande.

Durée de la garantie limitée

Votre système d'enceintes multimédia Companion® 3 est couvert par une garantie limitée transférable. Les conditions détaillées de la garantie limitée sont notées sur la carte d'enregistrement qui accompagne votre système. Veuillez replir la section « Information » de la carte et la renvoyer par courrier à Bose. Vous pouze également enregistrrer votre produit à l'adresse www.bose.com/register. En cas d'oubli, les droits que vous confère cette garantie limitée ne s'en trouveront pas affectés.

Informations techniques

\section*{Caracteristiques}

Amplification intégrée

Égalisation active

Circuit de protection automatique

Technologie de traitement de signal stéreo TrueSpace®

a c h a t e r i s t i q u e s d e s h a u t - p a r l e u r s

Deux haut-parleurs de longue portée, large bande de 5 cm, équipés d'un blindage magnétique

Un woofer de 13,3 cm

Puisance nominale

États-Unis/Canada : 115 V c.a ~ 50/60 Hz

International : 230 V c.a ~ 50/60 Hz

Dimensions

Enceintes satellites : 8,8 cm H x 6,35 cm L x 6 cm P

Module Acoustimass® : 21,9 cm H x 18 cm L x 35,5 cm P

Boitier de commande : 6,3 cm P x 2,8 cm H

Poids (approximatif)

Système complet dans le carton d'emballage :

Une enceinte satellite déballée: 0,23 kg

Module Acoustimass déballé : 6,98 kg

Finition :

Module Acoustimass : vinyle résistant aux rayures, finition satinée

Enceintes satellites : finition polymère peinte
