MODE D'EMPLOI ACOUSTIMASS 6 SERIE I BOSE

Le numéro de série figure près du panneau de connexion du module Acoustimass. Numéro de série : Nom du revendeur : Téléphone du revendeur : Date d’achat : Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d’utilisation.

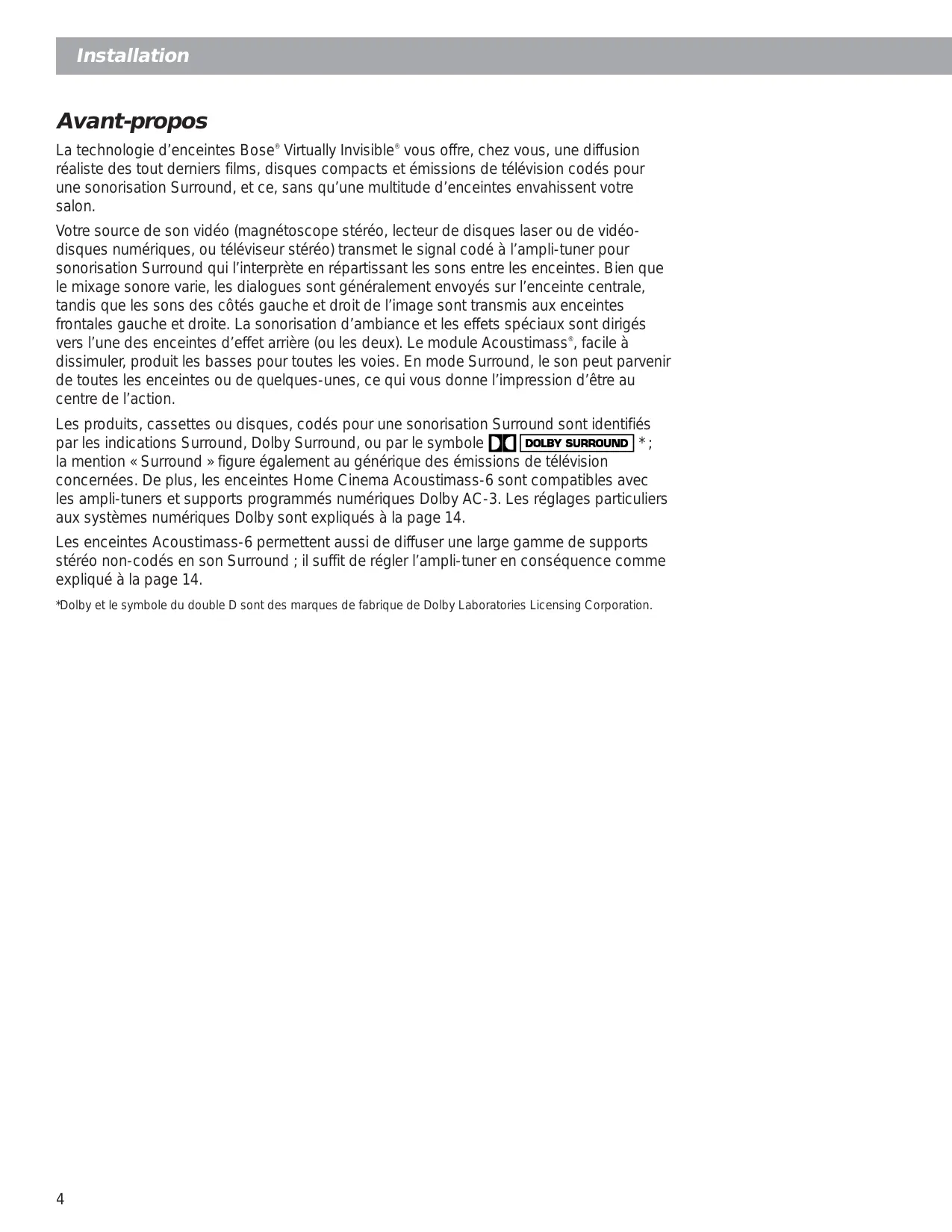

Connexion du module à l’ampli-tuner 11 Contrôle des connexions 12 Installation du capot d’extrémité du module, si nécessaire 13 Utilisation des enceintes Acoustimass-6 Pour une sonorisation réaliste Home Cinema 14 Réglage d’un ampli-tuner Pro-Logic 14 Réglage d’un ampli-tuner numérique Dolby (AC-3) 14 Entretien des enceintes Acoustimass-6 Identification des problèmes 15 Nettoyage des enceintes 15 Informations sur le produit Durée de la garantie 16 Informations techniques 16 Accessoires 17 Bose® Corporation avant-dernière page *; par les indications Surround, Dolby Surround, ou par le symbole la mention « Surround » figure également au générique des émissions de télévision concernées. De plus, les enceintes Home Cinema Acoustimass-6 sont compatibles avec les ampli-tuners et supports programmés numériques Dolby AC-3. Les réglages particuliers aux systèmes numériques Dolby sont expliqués à la page 14. Les enceintes Acoustimass-6 permettent aussi de diffuser une large gamme de supports stéréo non-codés en son Surround ; il suffit de régler l’ampli-tuner en conséquence comme expliqué à la page 14. *Dolby et le symbole du double D sont des marques de fabrique de Dolby Laboratories Licensing Corporation.

Note : Profitez-en dès maintenant pour noter le numéro de série de ces enceintes sur la page 2 de cette notice et sur votre carte de garantie. De même, il est conseillé de conserver tous les matériaux d’emballage en cas d’utilisation ultérieure.

Contenu du carton : • Module Acoustimass Les enceintes frontales gauche et droite créent une image sonore plus large que l’écran, qui doit paraître naturelle aux spectateurs quelle que soit leur place. Les enceintes d’effet arrière ajoutent subtilités sonores et effets spéciaux, afin d’élargir la représentation visuelle et d’amener le spectateur au centre de l’action. Elles doivent être disposées de façon que le son parvienne au spectateur des deux côtés, plutôt que directement de l’arrière. Vous pouvez installer les enceintes frontales et centrale près d’un téléviseur sans risque d’interférences avec l’image, car tous les cubes sont blindés magnétiquement. En revanche, le module Acoustimass n’est pas blindé et doit se trouver à au moins 60 cm de l’écran, mais du même côté de la pièce que les enceintes frontales et centrale. La technologie d’enceinte Bose® Acoustimass tire parti du fait qu’il est difficile de repérer l’origine des basses, ce qui permet de dissimuler le module. Si celui-ci est proche d’un coin, le rendu des basses sera amplifié. La Figure 2 suggère un agencement de type Home Cinema conforme aux indications ci-dessus. Vous pouvez choisir de disposer les enceintes différemment en fonction des caractéristiques acoustiques de la pièce. Par exemple, en l’absence de murs ou dans une grande pièce, il est parfois préférable de ne pas orienter les enceintes gauches et droites comme indiqué. Vous pouvez faire des essais pour optimiser votre disposition. Les enceintes sont livrées avec une longueur de câble suffisante pour que vous puissiez les espacer de la manière suivante : •

jusqu’à 6 m entre le module Acoustimass et l’ampli-tuner,

Acoustimass®. Le système comprend trois jeux de câbles livrés sous forme de rubans qui peuvent être séparés sur la longueur nécessaire pour atteindre aisément chacune des enceintes (Figure 9). Dissociez les câbles au fur et à mesure que vous les installez. Vous pourrez garder jointes les parties de câble non déroulées, pour les cacher plus facilement.

ATTENTION Avant toute connexion, mettez l’ampli-tuner ou l’amplificateur hors fonction et débranchez-le de la prise secteur. Vous risquez sinon d’endommager votre

ATTENTION N’utilisez jamais de cordons sectionnés ou détériorés, car ceux-ci présentent un risque de choc électrique ou de dommage du matériel.

Les câbles fournis ne sont pas prévus pour être insérer dans des parois.

Connexion du module Acoustimass aux enceintes cubiques frontales

Pour relier le module à ces enceintes, utilisez le câble de 6 m composé de trois paires de conducteurs. Il suffit d’enfoncer les connecteurs adaptés. •

Insérez le connecteur noir marqué L dans la borne noire de l’enceinte frontale gauche, située à gauche du téléviseur lorsque vous lui faites face.

Connexion du module à l’ampli-tuner

Pour relier le module Acoustimass à votre ampli-tuner de sonorisation Surround, utilisez le câble de 6 m composé de cinq paires de conducteurs. 1. Sur l’ampli-tuner, connectez toutes les paires de conducteurs en respectant les phases (+ au + et – au –). a. Connectez chaque conducteur repéré par un anneau rouge (+) à la sortie rouge (+). b. Connectez chaque conducteur non repéré (–) à la sortie noire (–) adéquate. 2. Faites correspondre le repère sur l’anneau rouge de chaque paire de conducteurs et celui des sorties SPEAKER OUTPUT sur l’ampli-tuner :

ATTENTION Ne connectez pas le module

Acoustimass directement sur votre téléviseur à moins que celui-ci ne comporte un circuit de décodage Surround et des sorties amplifiées pour toutes les voies.

a. Insérez les conducteurs marqués LEFT dans les sorties LEFT FRONT SPEAKER OUTPUT. b. Insérez les conducteurs marqués CENTER dans les sorties CENTER SPEAKER OUTPUT. c. Insérez les conducteurs marqués RIGHT dans les sorties RIGHT FRONT SPEAKER OUTPUT. d. Insérez les conducteurs marqués LEFT SURROUND dans les sorties LEFT SURROUND SPEAKER OUTPUT. e. Insérez les conducteurs marqués RIGHT SURROUND dans les sorties RIGHT SURROUND SPEAKER OUTPUT.

3. Sur le module Acoustimass, vérifiez que tous les connecteurs sont enfoncés dans les jacks d’entrée d’ampli-tuner adéquats (INPUT FROM RECEIVER OR AMPLIFIER), les connecteurs noirs dans les jacks L et R, et les gris dans les jacks marqués C, LS et RS.

Assurez-vous que tout problème de câblage a été résolu avant de brancher l’ampli-tuner et de le mettre en fonction.

Si vous envisagez d’utiliser le capot, fixez-le sur la face portant les connecteurs, une fois tous les branchements vérifiés (Figure 13). Avec précaution, enfoncez le capot d’extrémité dans les orifices prévus sur le module.

L’installation est terminée. Vous n’avez plus qu’ à profiter de votre système d’enceintes Acoustimass-6.

Le capot d’extrémité du module s’adapte par dessus les câbles Pour les utilisations vidéo, le réglage du mode central de sonorisation Surround doit être NORMAL (Figure 14). Vous pouvez enfoncer la touche Loudness (Bass Boost ou Super Bass, sur certains ampli-tuners) pour déterminer la sonorisation vidéo qui vous convient.

Ampli-tuner Dolby Pro-Logic réglé en mode central NORMAL

Utilisation de l’essai de son

1. Appuyez sur la touche test tone ON de la télécommande. 2. Ecoutez et vérifiez que les enceintes reproduisent le son les unes après les autres dans l’ordre suivant : gauche, centre, droite, arrière. Les deux enceintes d’effet arrière peuvent diffuser le même son simultanément. 3. Réglez le volume des enceintes centrale et arrière afin d’obtenir l’équilibre que vous préférez pour votre zone d’écoute. Les instructions de réglage varient selon la marque et le modèle d’ampli-tuner. Consultez la notice d’utilisation de votre appareil pour tout détail sur cet essai.

Equilibrage entre les basses et les aigus

Les meubles capitonnés, les moquettes ou les rideaux épais peuvent étouffer les aigus, ce qui amplifie les basses produites par le système d’enceintes. En revanche, les sols et les murs nus, ainsi que les meubles à surface dure, peuvent rendre le son trop strident. Après avoir écouté les enceintes, vous pouvez régler l’équilibre des tonalités à l’aide des commandes des basses et des aigus de l’ampli-tuner. Suggestion pour obtenir un son stéréo plein d’ampleur Pendant la lecture d’un CD ou d’une cassette, réglez l’ampli-tuner en mode PHANTOM de sonorisation Surround : les enceintes frontales rendront une large image stéréo tandis que les enceintes d’effet arrière reproduiront l’ambiance et l’ampleur du son. S’il existe une touche Loudness sur l’ampli-tuner, mettez-la hors fonction en cas d’écoute stéréo normale.

Réglage d’un ampli-tuner numérique Dolby (AC-3)

Les enceintes Acoustimass-6 sont compatibles avec la sortie des ampli-tuners numériques Dolby (AC-3). Réglez la sortie des voies selon les spécifications ci-dessous. Les enceintes Acoustimass étant à large bande, il faut les configurer comme LARGE dans le menu Dolby Digital, sauf l’enceinte centrale définie comme SMALL. Configurez l’option Subwoofer sur OFF, l’option LFE (effets de basses fréquences) sur ON, et la fréquence de filtrage sur 200 Hz. Sortie de voie de l’ampli-tuner

Frontales droite et gauche

• Assurez-vous que le cordon électrique de l’ampli-tuner est branché sur une prise secteur et que l’ampli-tuner est en fonction.

Absence de sortie sonore

• Vérifiez les connexions des cubes et du module Acoustimass®.

Mettez l’ampli-tuner en fonction.

• Vérifiez qu’une source sonore a été sélectionnée sur l’ampli-tuner (vidéo, disque compact, radio).

• Augmentez le volume.

• Débranchez tout casque. • Vérifiez les connexions de composants externes sur l’ampli-tuner. Absence de sonorisation Surround

• Si vous utilisez un ampli-tuner Pro-Logic de sonorisation Surround, contrôlez sa connexion à la source stéréo (téléviseur, magnétoscope, lecteur de disques laser ou DSS) via un câble RCA stéréo. S’il est directement relié à un téléviseur stéréo, vérifiez que toutes les sources (magnétoscope, lecteur de disques laser ou DSS) sont connectées à celui-ci, aussi via un câble RCA stéréo.

• Si vous utilisez un ampli-tuner numérique Dolby (AC-3) de sonorisation Surround, contrôlez sa connexion directe à la source sonore (lecteur de DSS, disques laser ou vidéodisques numériques). Cf. Notice d’utilisation de l’amplituner.

• Vérifiez l’état du câble d’enceinte.

• Diminuez le volume de tous les composants externes connectés à l’amplituner.

• Assurez-vous que les connexions d’enceintes sur l’ampli-tuner ou l’amplificateur sont correctes (+ au + et – au –).

• En mode Dolby Pro-Logic, vérifiez que le son Surround est sélectionné. • En programmation numérique Dolby (AC-3), contrôlez la configuration définie sur l’ampli-tuner, et vérifiez que le support (disque compact ou émission télédiffusée) est codé en numérique Dolby ou en AC-3.

Faiblesse ou excès de basses

• Rapprochez le module Acoustimass d’un mur ou d’un angle pour amplifier les basses, ou éloignez-le pour les atténuer. Ajustez légèrement l’équilibrage basses/aigus sur l’ampli-tuner.

Les enceintes Bose® Acoustimass®-6 speakers sont couvertes par une garantie limitée cessible de 5 ans. Les détails de la couverture figurent sur la carte de garantie qui accompagne les enceintes. Indiquez-y les informations requises. Le numéro de série est indiqué sur le module Acoustimass ; vous pouvez aussi le noter à la page 2 de cette notice. Veuillez ensuite détacher et envoyer cette carte à Bose dans l’enveloppe préadressée jointe. Bose fera tout son possible pour résoudre votre problème conformément aux conditions de votre garantie.

Informations techniques

Caractéristiques • Technologie d’enceinte Acoustimass associée à une conception Adaptive Energy Module Acoustimass : deux woofers de 13,3 cm à deux bobines pour les voies frontales et d’effet arrière

Possibilités de connexion

Compatibles avec des ampli-tuners audio-vidéo d’une puissance de 10 à 100 watts par voie, sur une impédance de 4 à 8 ohms Finition Enceintes cubiques : finition noire ou blanc arctique Module Acoustimass : vernis structuré noir ou blanc arctique, résistant aux rayures
